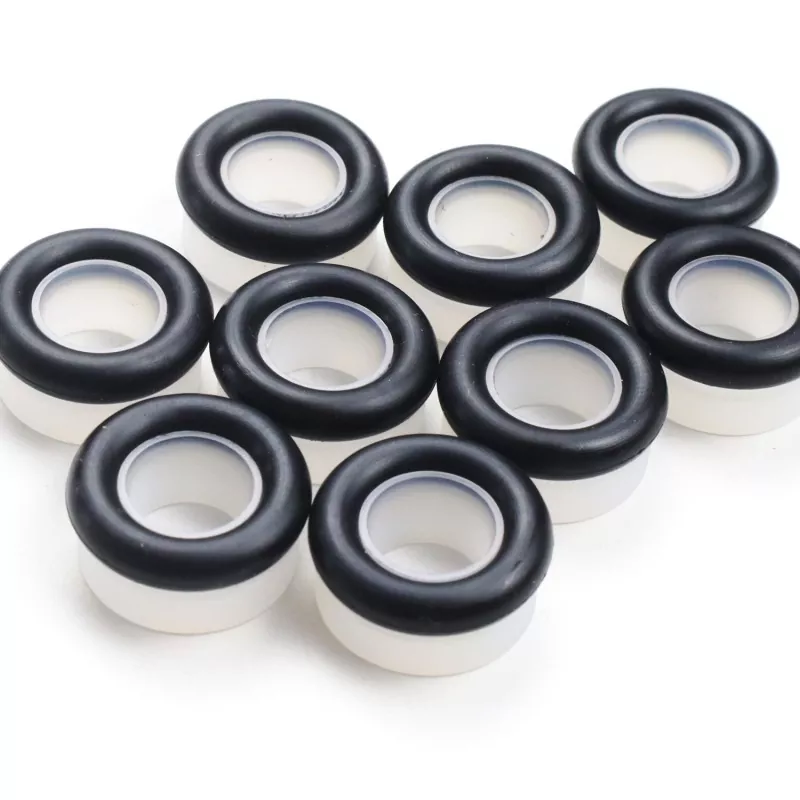

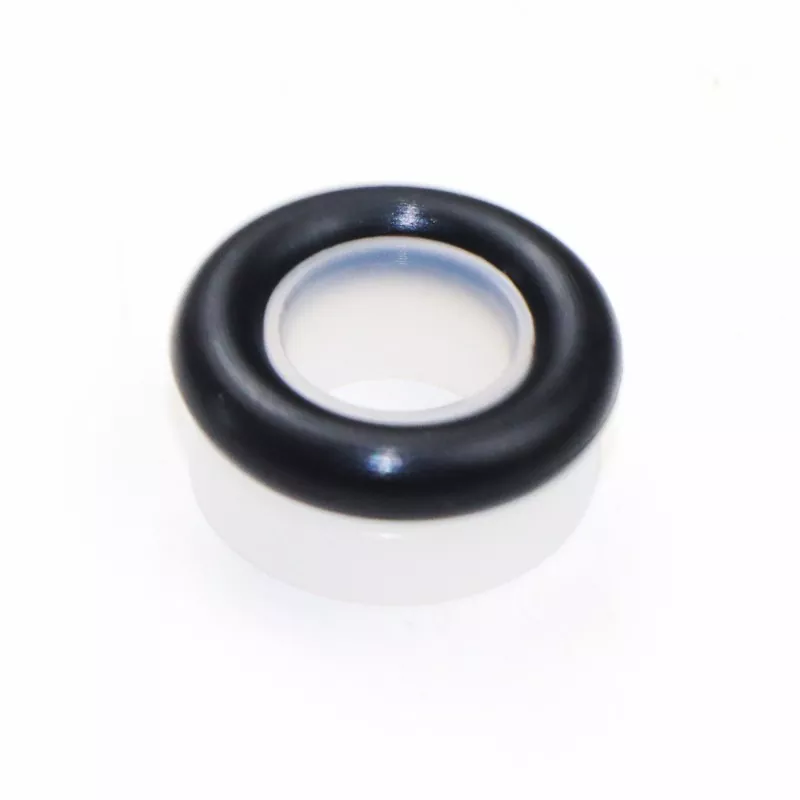

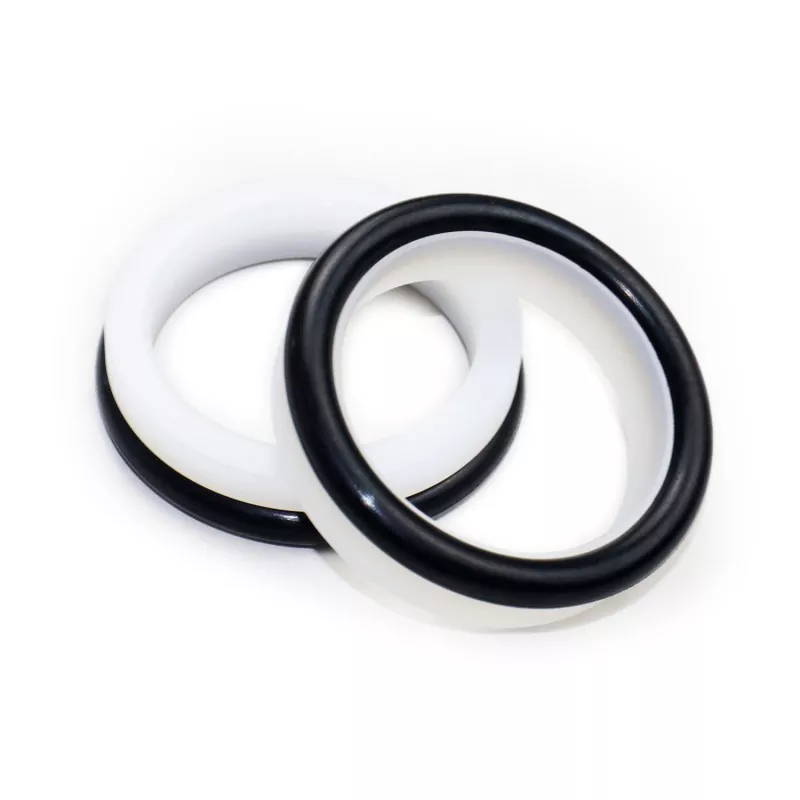

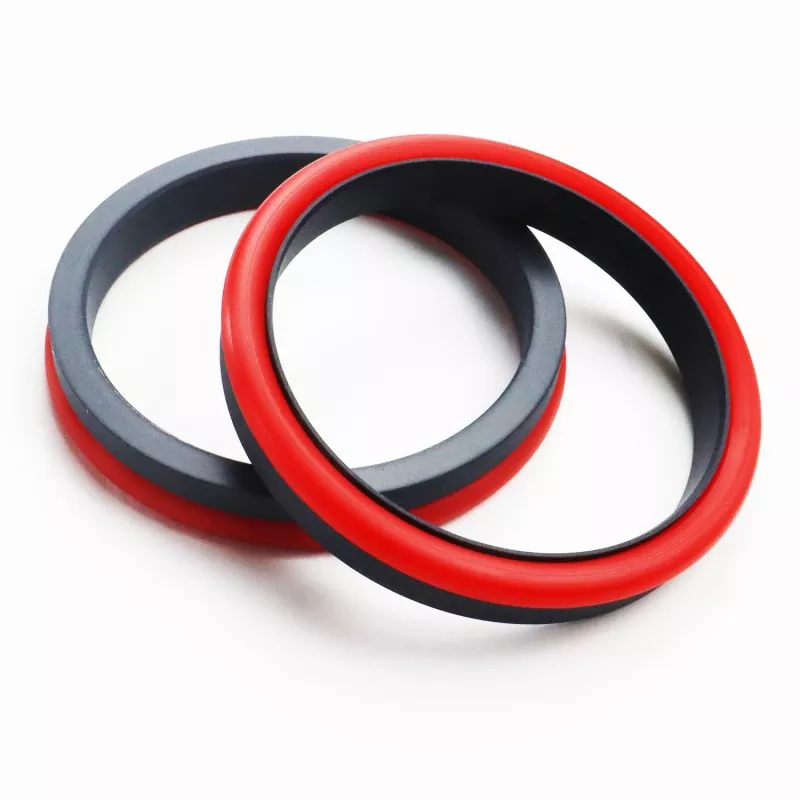

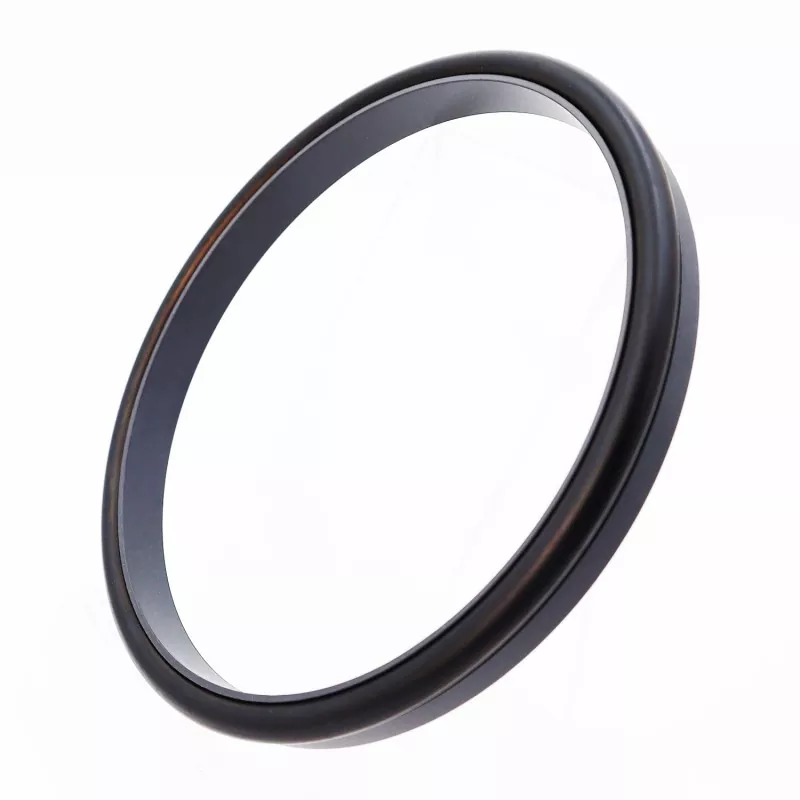

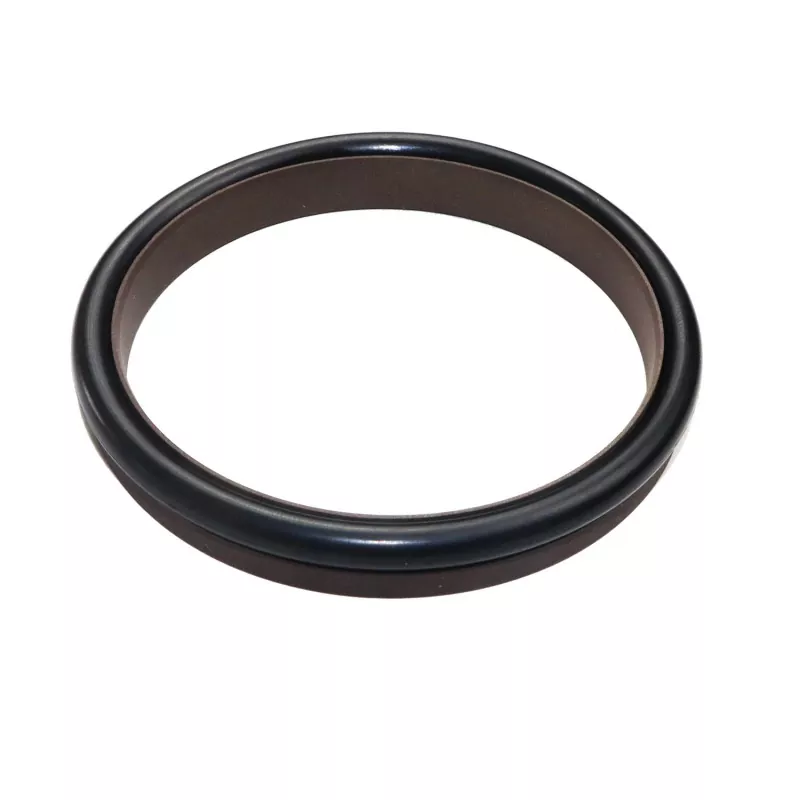

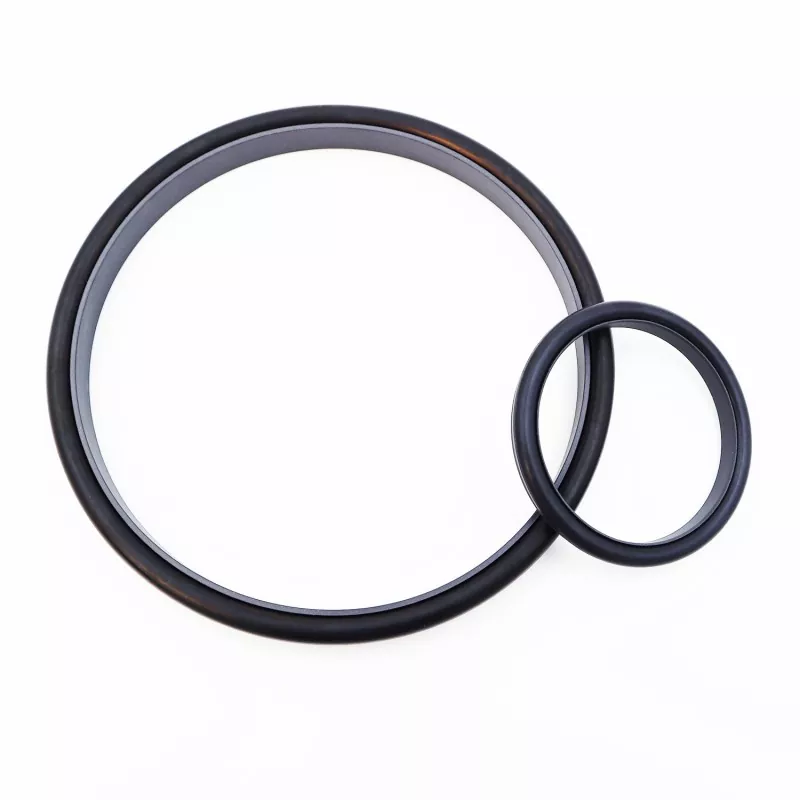

प्रबलित समकोण संयुक्त सील (अल्ट्रा-उच्च दबाव/हाइड्रोलिक दबाव सील) में पीटीएफई और इसकी मिश्रित सामग्री से बना एक प्रबलित समकोण सीलिंग रिंग और एक ओ-रिंग शामिल है। यह हाइड्रोलिक प्रत्यागामी गति में यूनिडायरेक्शनल सीलिंग के लिए उपयुक्त है।
उपयोग किए गए ओ-रिंग के प्रकार के आधार पर, यह RC08 और RC09 श्रृंखला (GB1235 श्रृंखला O-रिंग्स के साथ संगत) में उपलब्ध है। सीलिंग रिंग की अनुकूलित मोटाई डिजाइन के कारण, यह पानी के दबाव या अन्य कम-चिपचिपापन मीडिया में भी अच्छा प्रदर्शन करता है।
प्रबलित सीलिंग रिंग का संरचनात्मक डिज़ाइन उच्च और अति-उच्च दबाव के प्रति सील के प्रतिरोध में भी सुधार करता है। यह आम तौर पर बंद खांचे में स्थापना के लिए उपयुक्त नहीं है।
1. कम घर्षण, कम प्रारंभिक प्रतिरोध, सुचारू गति, समान गतिशील और स्थैतिक घर्षण, कोई रेंगना नहीं।
2. लंबी सेवा जीवन, तेल मुक्त स्नेहन सीलिंग के लिए उपयुक्त।
3. उच्च दबाव, अति उच्च दबाव और पानी जैसे कम चिपचिपाहट वाले मीडिया को सील करने के लिए उपयुक्त।
चरम मूल्य एक साथ घटित नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मिडिया |
|
≤200 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैस, आदि। |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |
1. मिलान वाली ओ-रिंग सामग्री: R01 नाइट्राइल ब्यूटाडीन रबर (NBR), RO2 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, अन्य वैकल्पिक सामग्रियों में PTFE2, PTFE4, और अन्य उच्च-प्रदर्शन सामग्री शामिल हैं।
ऑर्डरिंग मॉडल RC08—80x90.2x11.2—PTFE3—R01 मॉडल-रॉड व्यास x ग्रूव व्यास x ग्रूव चौड़ाई-सामग्री कोड
RC08 विनिर्देश और पैरामीटर तालिका
विनिर्देश तालिका में सूचीबद्ध किसी भी आकार के उत्पाद का उत्पादन कर सकते हैं
|

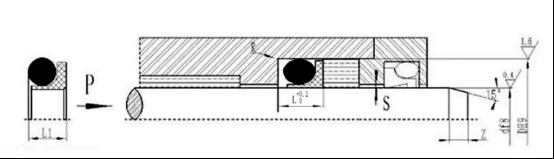

मानक df8 RCO8 |
हल्का भार df8 RCO8-Q |
भारी भार df8 RC08-Z |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
सील की ऊंचाई एल1 |
गोल कोने आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
चम्फर जमीन |
ओ-रिंग तार व्यास घO |
|
|
<20एमपीए |
<60एमपीए |
|||||||||
|
-- |
5~17.9 |
-- |
डी+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
डी+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
डी+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
डी+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
डी+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
डी+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
डी+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
डी+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
टिप्पणी:1. यदि बंद नाली प्रणाली की आवश्यकता हो तो कृपया हमारी कंपनी से परामर्श लें।
2. दबाव > 60MPa, रूट H8/f8 फिट सहनशीलता, अल्ट्रा-उच्च दबाव सील Smax <0.05।
