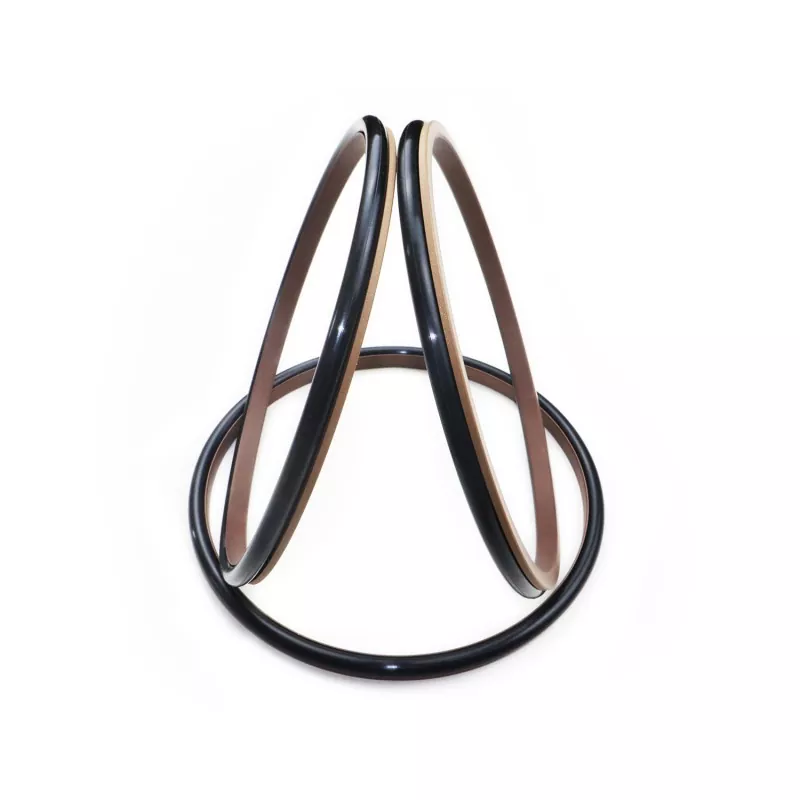

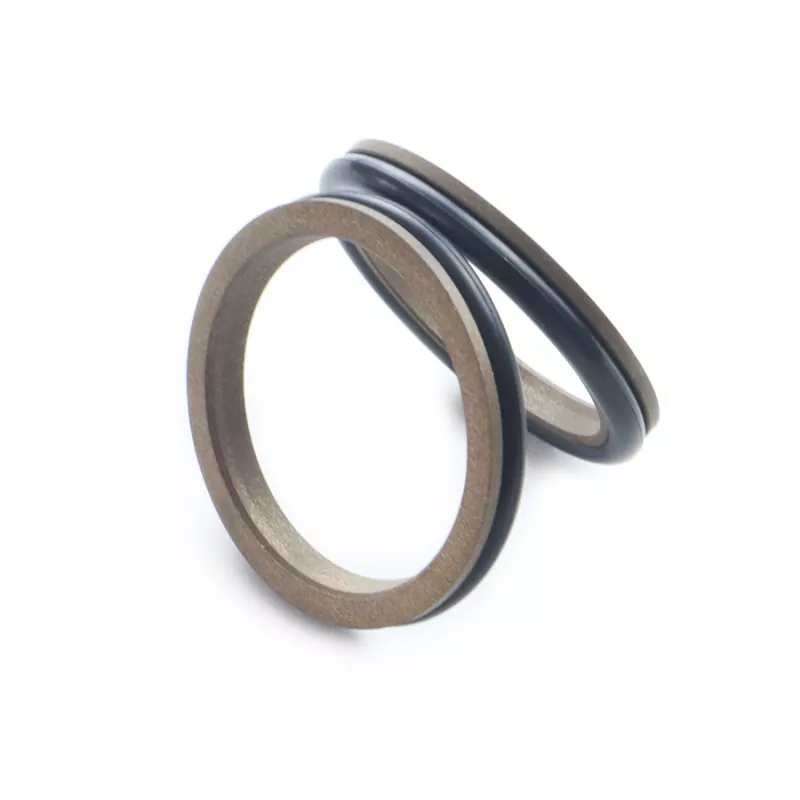

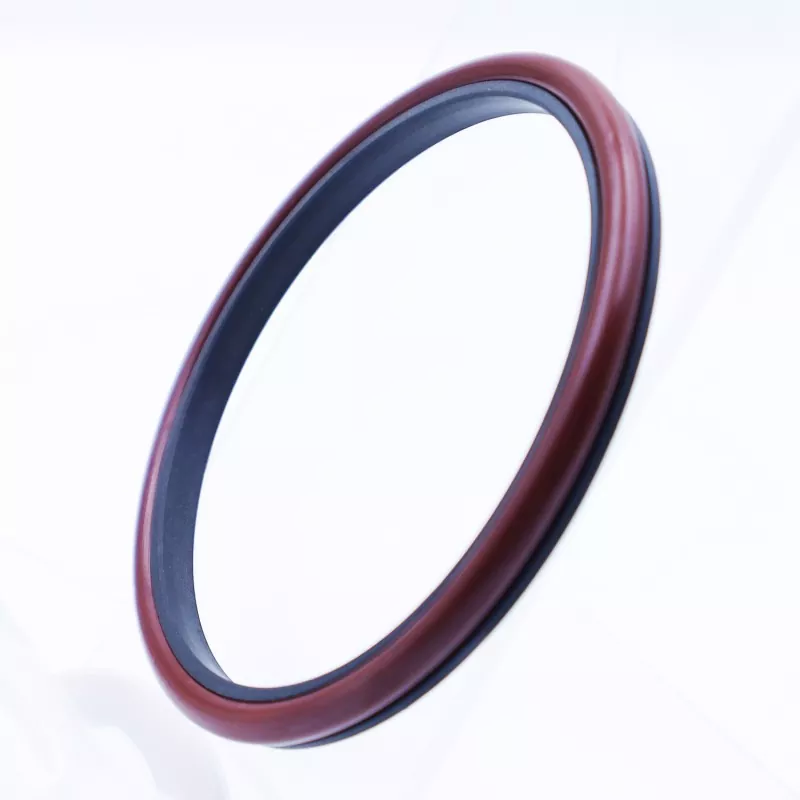

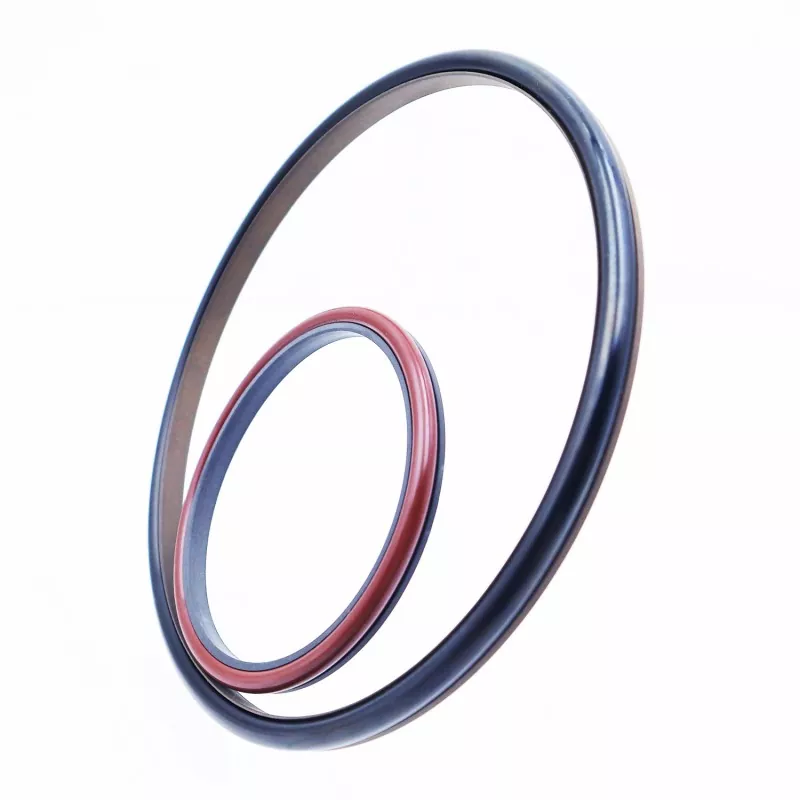

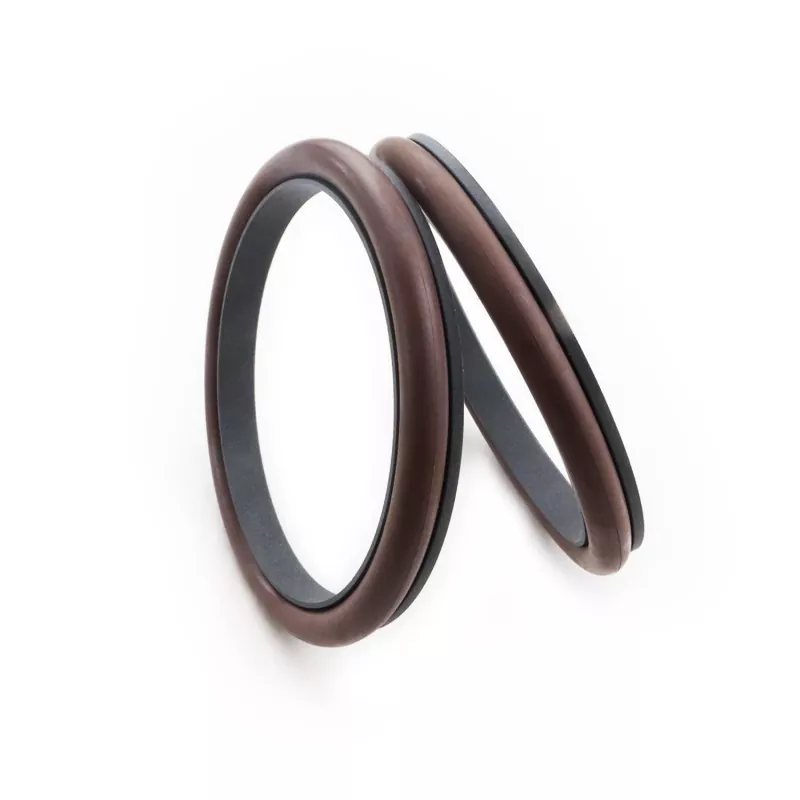

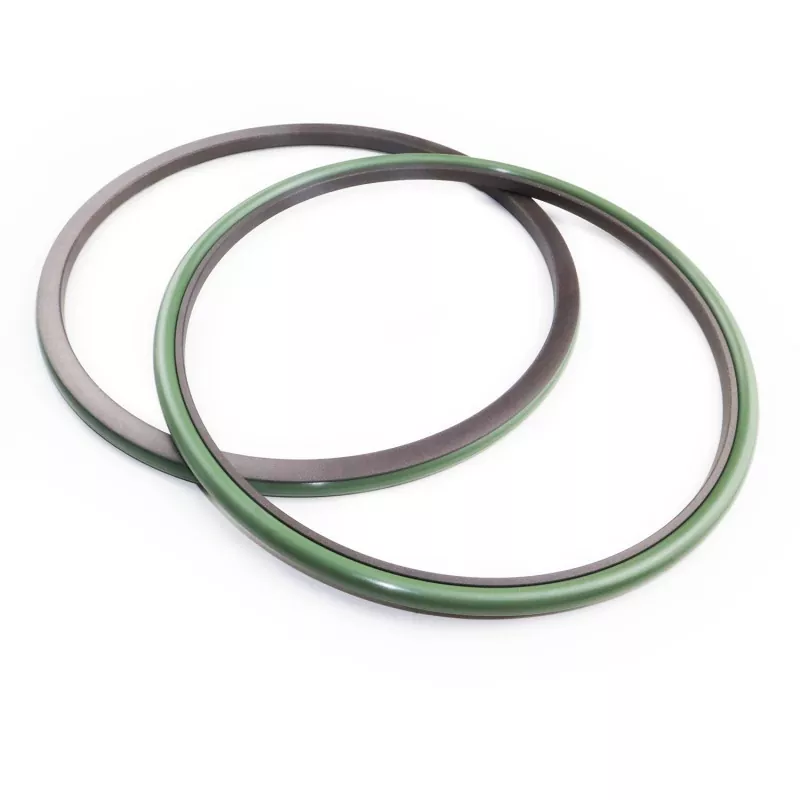

समकोण संयुक्त सील में PTFE (या PTFE मिश्रित) से बनी एक समकोण सीलिंग रिंग और एक रबर O-रिंग होती है; इसे हाइड्रोलिक और वायवीय अनुप्रयोगों में यूनिडायरेक्शनल रिसीप्रोकेटिंग सीलिंग के लिए डिज़ाइन किया गया है।
उत्पाद को मिलान ओ-रिंग (GB1235 श्रृंखला के साथ संगत) के आधार पर RC01 और RC02 श्रृंखला में वर्गीकृत किया गया है। समकोण सीलिंग रिंग में एक पतली-लिप डिज़ाइन है जो उत्कृष्ट अनुवर्ती मुआवजा प्रदान करती है, जिसके परिणामस्वरूप बेहतर सीलिंग प्रदर्शन होता है।
1. हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए उपयुक्त;
2. उच्च और निम्न दबाव दोनों स्थितियों में उत्कृष्ट सीलिंग प्रदर्शन;
3. न्यूनतम स्टार्ट-अप प्रतिरोध के साथ कम घर्षण; समान गतिशील और स्थैतिक घर्षण के साथ सुचारू गति सुनिश्चित करता है, स्टिक-स्लिप (रेंगने) को समाप्त करता है;
4. लंबी सेवा जीवन; तेल मुक्त स्नेहन अनुप्रयोगों के लिए उपयुक्त;
5. कॉम्पैक्ट संरचनात्मक डिजाइन; स्थापित करने और बनाए रखने में आसान;
नोट: सीमा मान एक साथ नहीं होने चाहिए।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मिडिया |
|
≤70 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैस, आदि। |
|
-20 से +180 (एफकेएम ओ-रिंग के साथ) |
1. संगत ओ-रिंग सामग्री में शामिल हैं: RO1 नाइट्राइल रबर (NBR), RO2 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; अन्य उपलब्ध विकल्पों में PTFE2, PTFE4, और अन्य उच्च-प्रदर्शन सामग्री शामिल हैं।

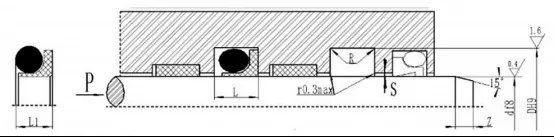

ऑर्डर मॉडल: RC01—80x89.6x7.8—PTFE3—R01
मॉडल - रॉड व्यास × नाली व्यास × नाली चौड़ाई | PTFE3: संशोधित PTFE सामग्री कोड | R01: ओ-रिंग सामग्री कोड
