उच्च दबाव सील में विशेषज्ञता वाले निर्माता के रूप में, रुइचेन सीलिंग "फुट-टाइप कंबाइंड सील" प्रदान करता है। सीलिंग रिंग में एक पतली-होंठ संरचना होती है जो उत्कृष्ट गतिशील क्षतिपूर्ति क्षमताएं प्रदान करती है। इसकी अनूठी पैर के आकार की सीलिंग सतह - जिसमें पच्चर के आकार का खांचा शामिल है - संदूषण प्रतिरोध को बढ़ाती है और घर्षण को कम करती है; यह विशेष डिज़ाइन दबाव प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है, जिससे यह उच्च दबाव और अति-उच्च दबाव अनुप्रयोगों के लिए उपयुक्त हो जाता है। नोट: यह सील बंद खांचे में स्थापना के लिए उपयुक्त नहीं है।
हम इंजीनियरिंग उपकरण खरीदारों से चयन और थोक ऑर्डर के संबंध में पूछताछ का स्वागत करते हैं।

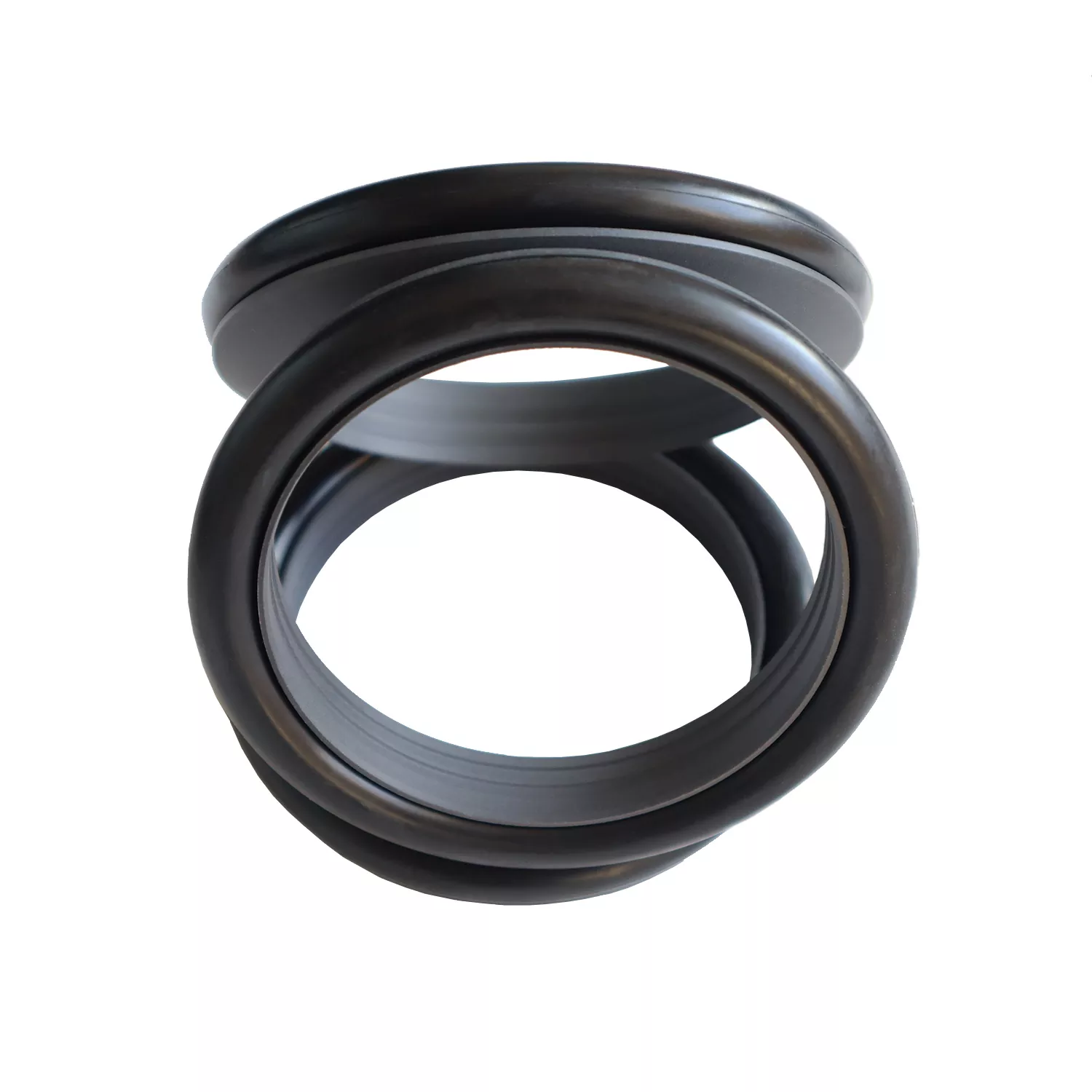

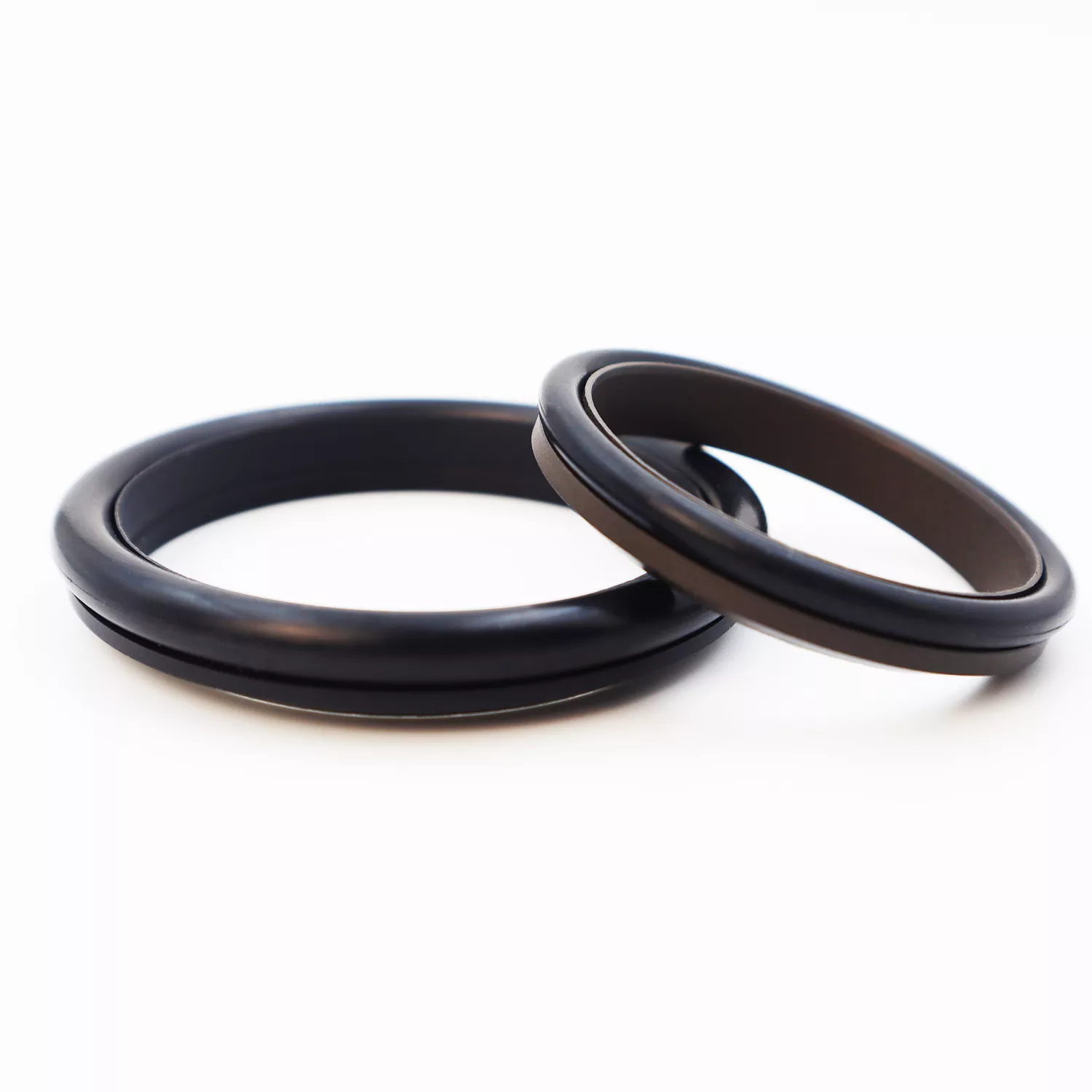

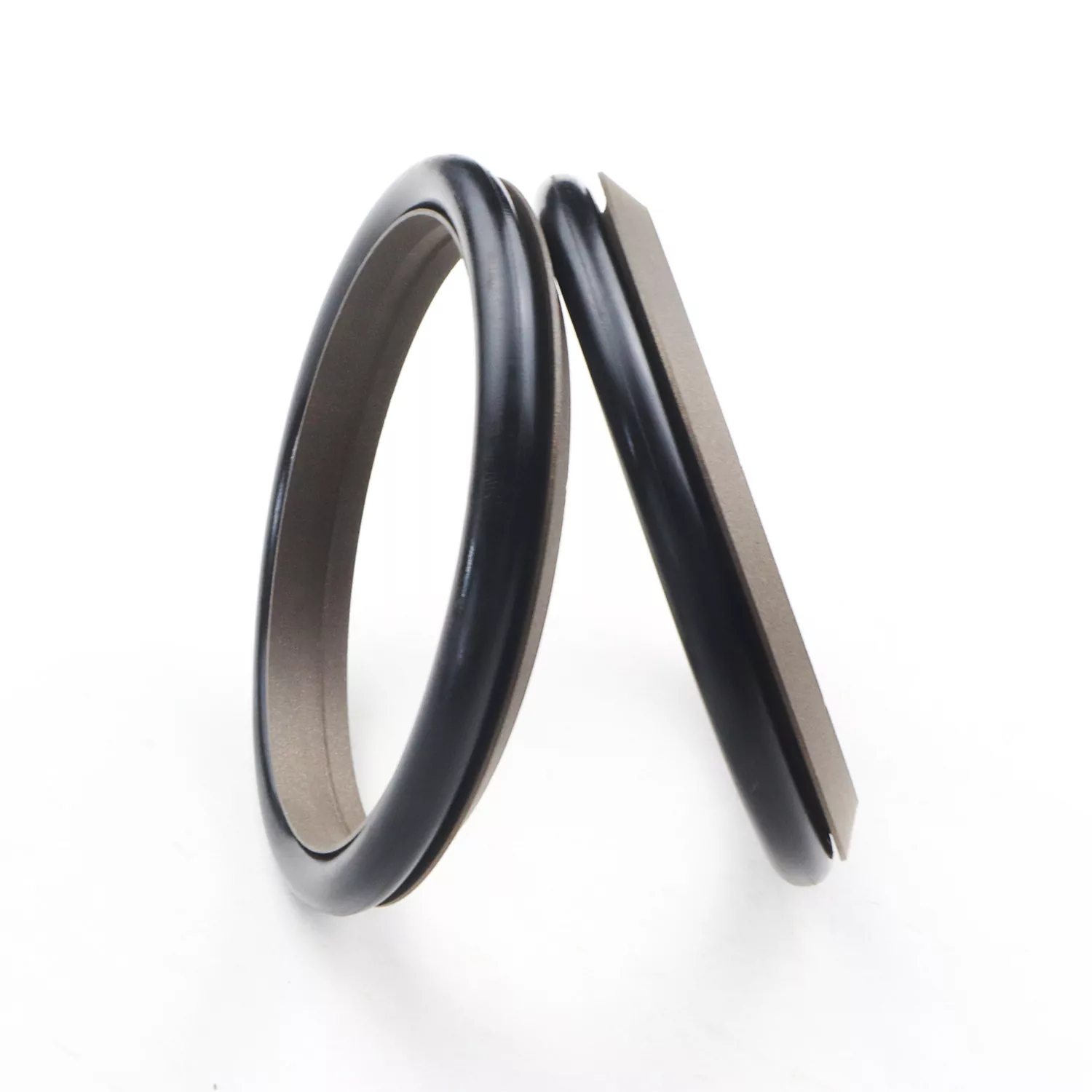

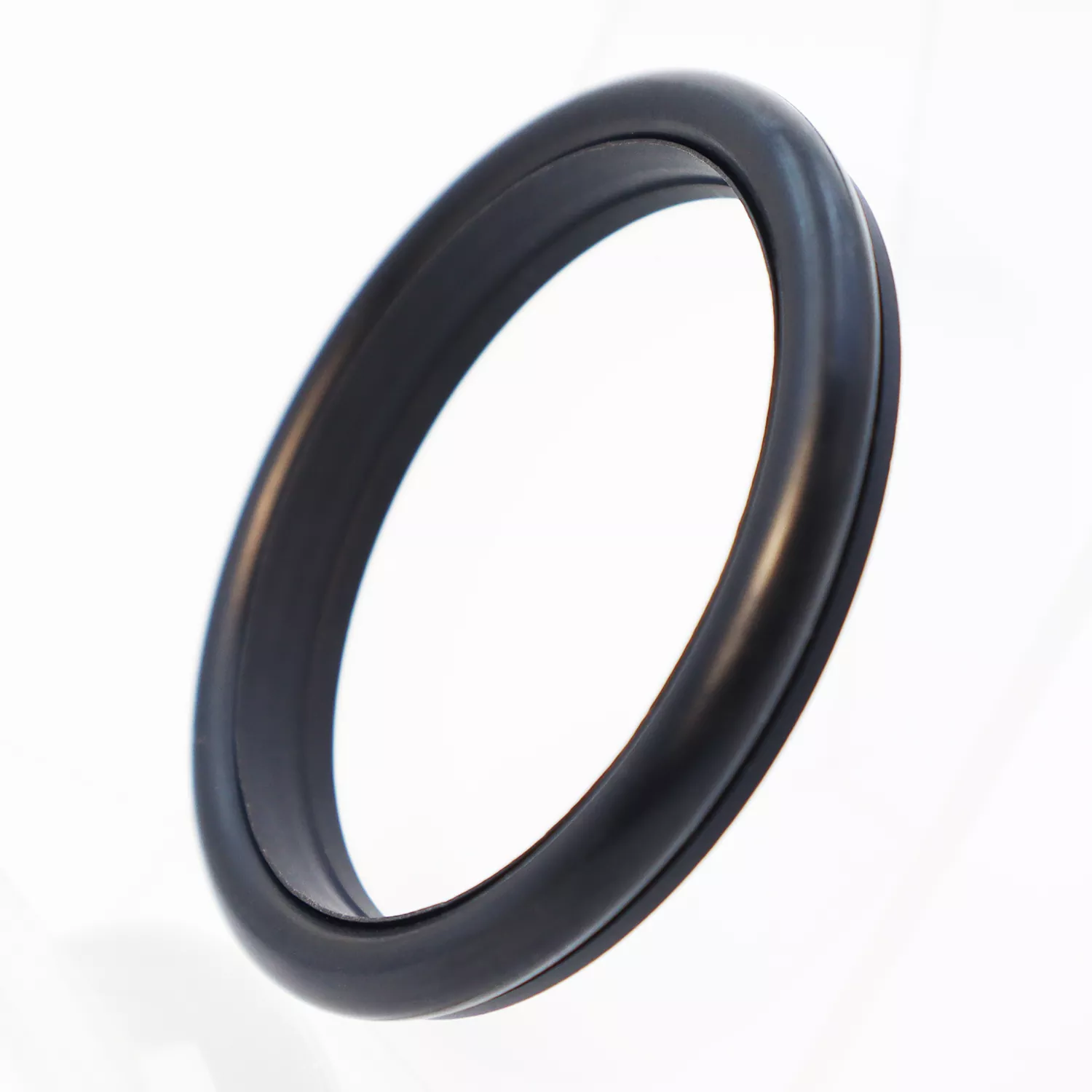

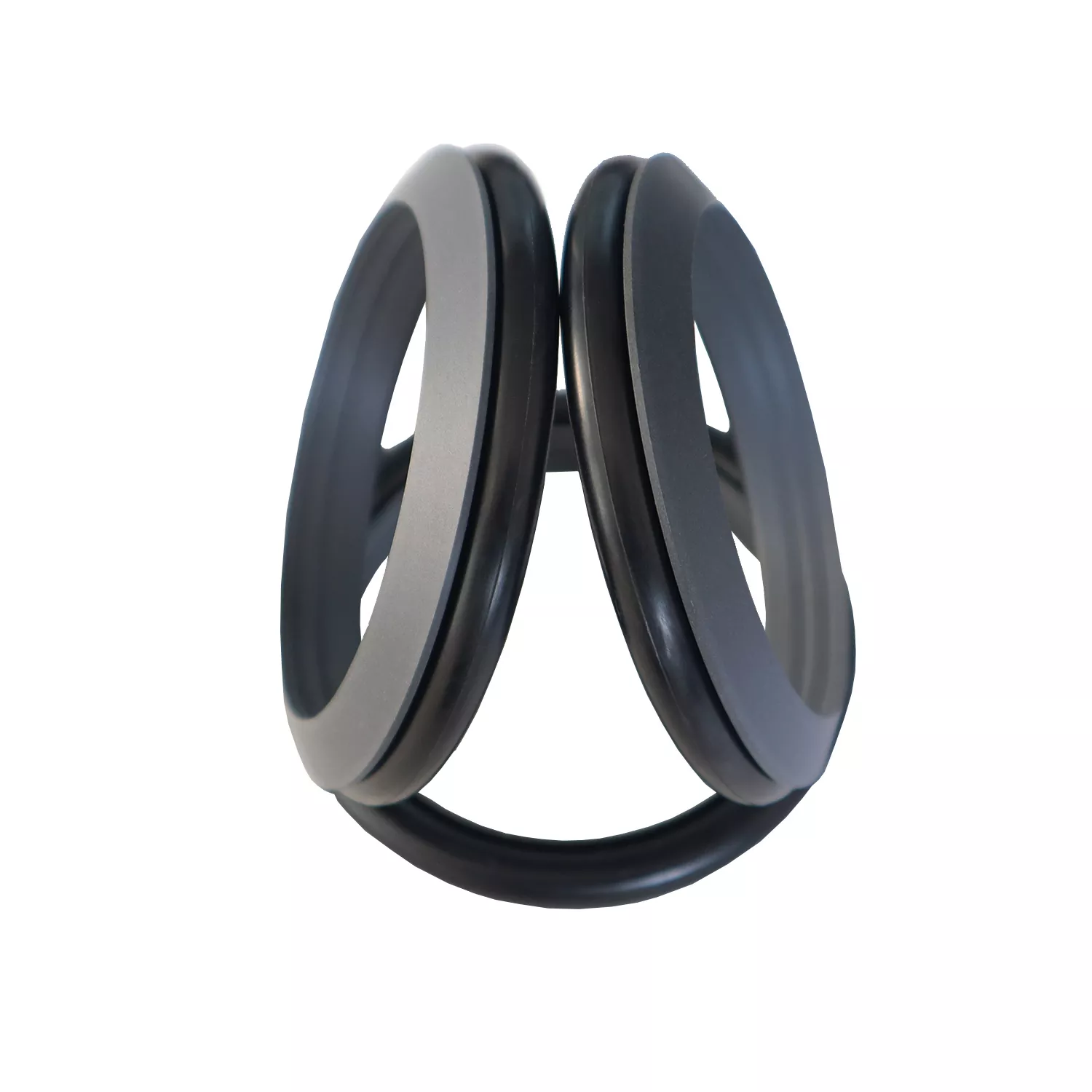

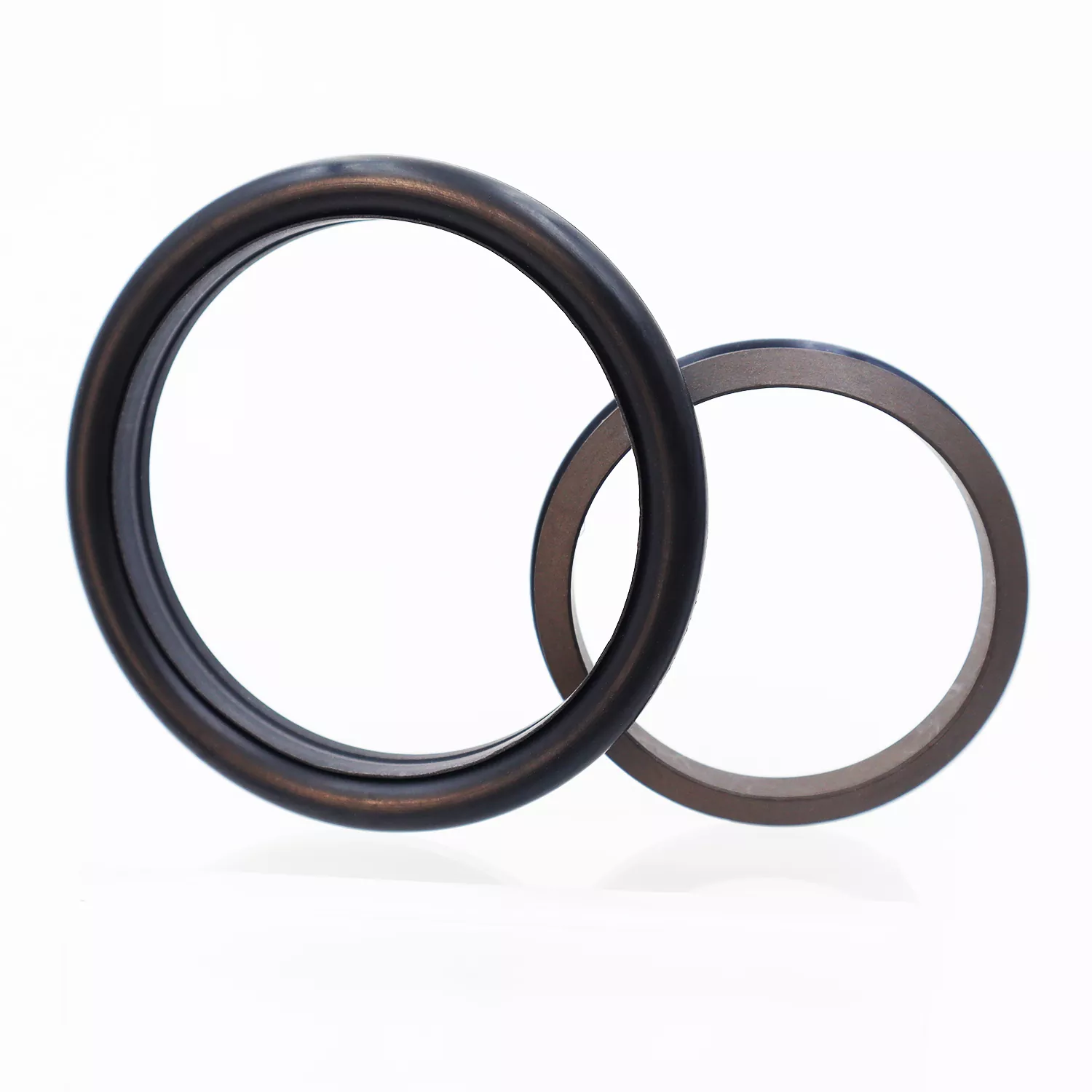

फ़ुट-टाइप कंबाइंड सील में एक फ़ुट-आकार की सीलिंग रिंग (पीटीएफई या पीटीएफई कंपोजिट से बनी) होती है जो रबर ओ-रिंग के साथ जोड़ी जाती है; इसे हाइड्रोलिक और वायवीय प्रत्यागामी अनुप्रयोगों में एकल-अभिनय सीलिंग के लिए डिज़ाइन किया गया है।
इसे संलग्न ओ-रिंग के आधार पर RC03 श्रृंखला और RC04 श्रृंखला (जो GB1235 श्रृंखला O-रिंग का उपयोग करता है) में वर्गीकृत किया गया है। सीलिंग रिंग में एक पतली-होंठ वाली डिज़ाइन है जो बेहतर गतिशील मुआवजा प्रदान करती है, जिसके परिणामस्वरूप उत्कृष्ट सीलिंग प्रदर्शन होता है। पैर के आकार की सीलिंग सतह पर पच्चर के आकार का खांचा घर्षण को कम करते हुए सीलिंग अखंडता और संदूषण प्रतिरोध में सुधार करता है। संरचनात्मक डिज़ाइन सील की दबाव-हैंडलिंग क्षमताओं को भी बढ़ाता है। सामान्यतः इसे बंद खांचे में स्थापित नहीं किया जा सकता।
1. हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए उपयुक्त
2. उच्च दबाव और निम्न दबाव दोनों वातावरणों में उत्कृष्ट सीलिंग प्रदर्शन
3. कम घर्षण; न्यूनतम स्टार्ट-अप प्रतिरोध और सुचारू गति; समान गतिशील और स्थैतिक घर्षण; कोई छड़ी-पर्ची प्रभाव नहीं
4. लंबी सेवा जीवन; तेल मुक्त स्नेहन अनुप्रयोगों के लिए उपयुक्त
5. उच्च-दबाव और अति-उच्च-दबाव सीलिंग आवश्यकताओं को संभालने में सक्षम
मूल्यों को सीमित करना एक साथ नहीं होना चाहिए।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मिडिया |
|
≤100 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैस, आदि। |
|
-20 से +180 (एफकेएम ओ-रिंग के साथ) |
1. संगत ओ-रिंग सामग्री में शामिल हैं: RO1 नाइट्राइल रबर (NBR), RO2 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; अन्य उपलब्ध विकल्पों में PTFE2, PTFE4, और अन्य उच्च-प्रदर्शन सामग्री शामिल हैं।

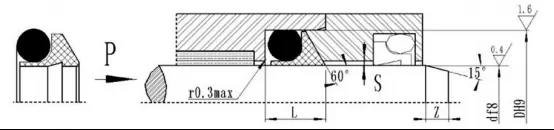

ऑर्डर मॉडल: RC03—80x89x10-PTFE3-R01
मॉडल - रॉड व्यास x नाली व्यास x नाली चौड़ाई PTFE3 - संशोधित PTFE सामग्री कोड R01 - ओ-रिंग सामग्री कोड
उत्पाद विनिर्देश तालिका में सूचीबद्ध किसी भी आकार में निर्मित किए जा सकते हैं।
|
डी एफ8 |
डी एच9 |
L+0.2 |
स्मैक्स |
जमीन |
d0 |
|
|
<40एमपीए |
<60एमपीए |
|||||
|
5~17 |
डी+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
डी+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
डी+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
डी+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
डी+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
डी+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
डी+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
टिप्पणियाँ: 1. दबाव >60 एमपीए के लिए, सील आधार क्षेत्र पर एच8/एफ8 फिट सहनशीलता का उपयोग करें; अल्ट्रा-हाई-प्रेशर सीलिंग के लिए, स्मैक्स <0.05।
2. यदि बंद नाली संरचना की आवश्यकता हो तो कृपया कार्यालय से परामर्श लें।
GB1235 ओ-रिंग्स के साथ संगत; विनिर्देश तालिका में सूचीबद्ध किसी भी आकार के उत्पाद का निर्माण किया जा सकता है।
|
डी एफ8 |
डी एच9 |
L+0.2 |
स्मैक्स |
जमीन |
d0 |
|
|
<40एमपीए |
<60एमपीए |
|||||
|
5~39 |
डी+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
डी+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
डी+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
