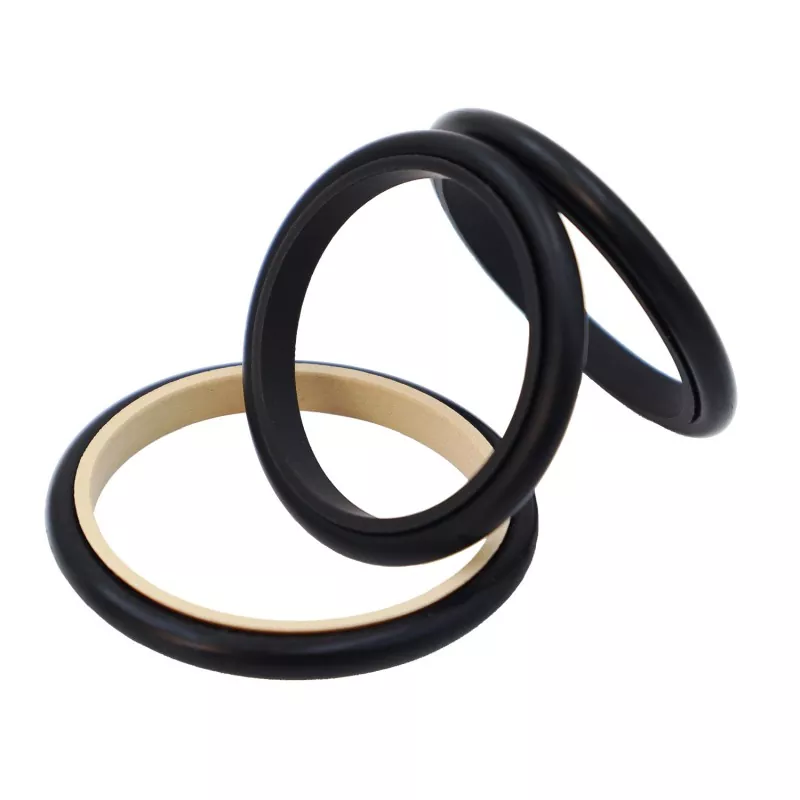

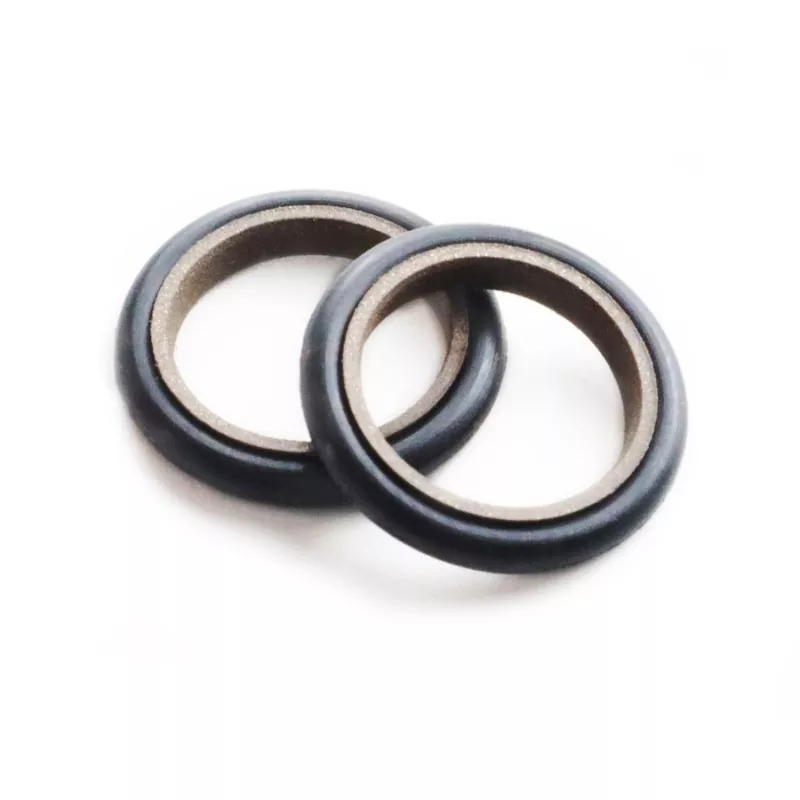

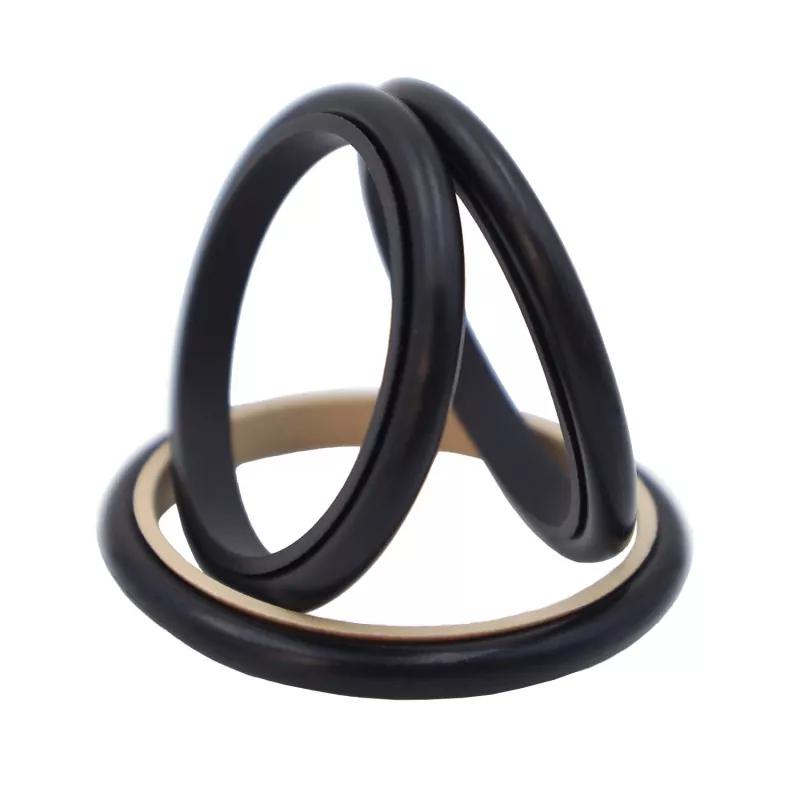

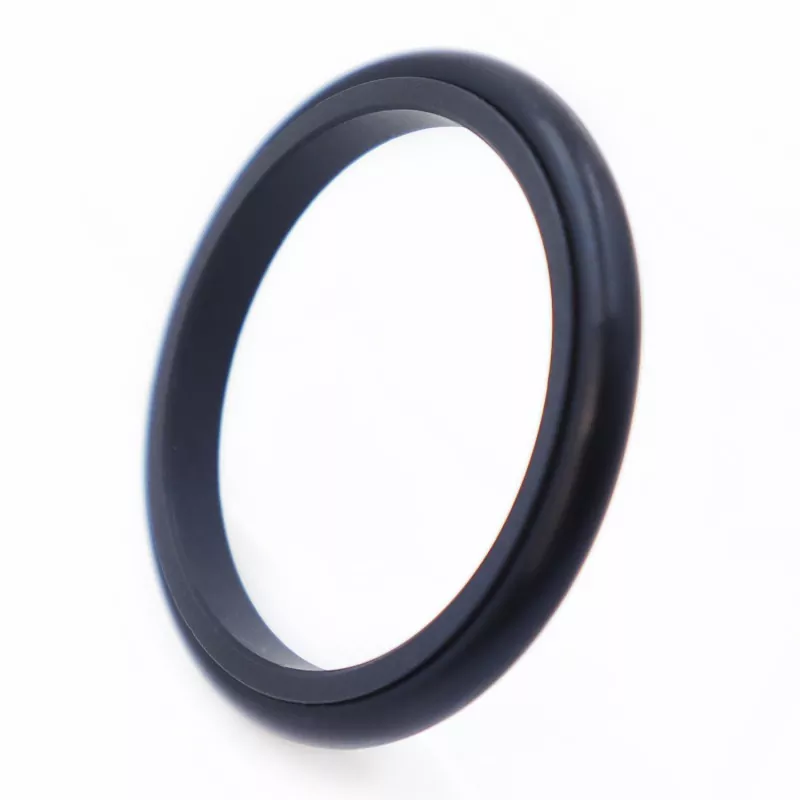

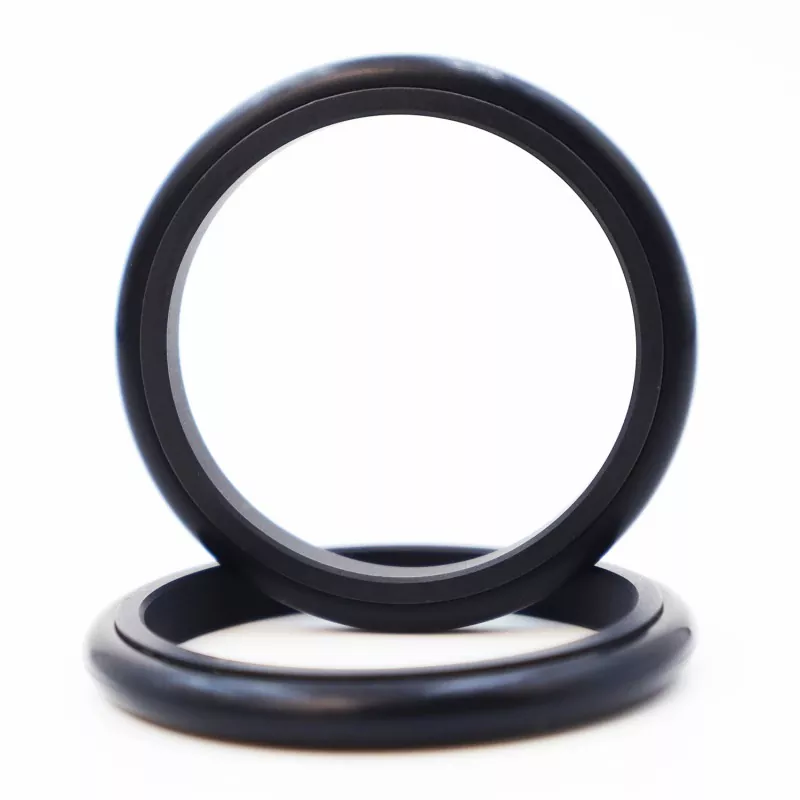

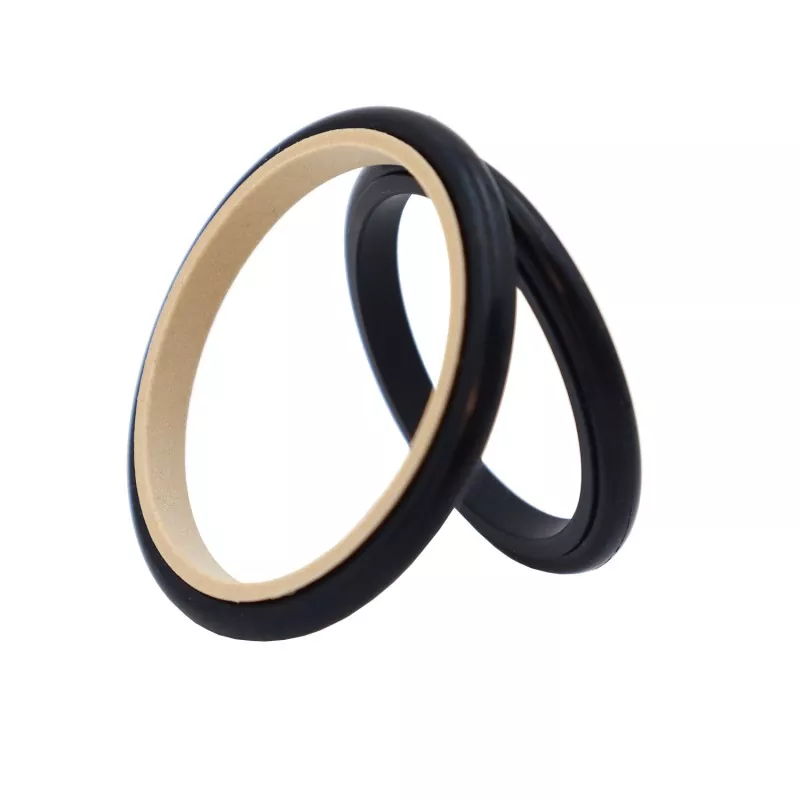

कैप कॉम्बिनेशन सील में एक पीटीएफई कैप के आकार की सील रिंग और एक रबर ओ-रिंग होती है, जिसे हाइड्रोलिक और वायवीय पारस्परिक अनुप्रयोगों में द्विदिश दबाव सीलिंग के लिए डिज़ाइन किया गया है। ओ-रिंग रेडियल बल प्रदान करती है और सील रिंग पर घिसाव की भरपाई करती है; सील रिंग में एक पतली-होंठ वाली डिज़ाइन है जो उत्कृष्ट अनुवर्ती क्षतिपूर्ति क्षमता प्रदान करती है, जिसके परिणामस्वरूप बेहतर सीलिंग प्रदर्शन होता है। यह मानक GB1235 ओ-रिंग ग्रूव्स के साथ संगत है। 30 मिमी से छोटे रॉड व्यास के लिए, एक स्प्लिट-प्रकार (खुली) नाली डिजाइन का उपयोग किया जाना चाहिए।
यह सील हाइड्रोलिक और वायवीय दोनों परिचालन स्थितियों के लिए उपयुक्त है और द्विदिश दबाव सीलिंग का समर्थन करती है। यह कम घर्षण, न्यूनतम ब्रेकअवे प्रतिरोध, स्टिक-स्लिप के बिना सुचारू संचालन, तेल मुक्त स्नेहन के लिए उपयुक्तता और लंबी सेवा जीवन जैसे लाभ प्रदान करता है। इसके लिए न्यूनतम स्थापना स्थान की आवश्यकता होती है और यह आसानी से जुदा करने और रखरखाव की अनुमति देता है।
चयन नोट: 30 मिमी या उससे कम रॉड व्यास वाले अनुप्रयोगों के लिए, स्थापना के लिए स्प्लिट-टाइप (खुले) खांचे के उपयोग की सिफारिश की जाती है।
1. हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए उपयुक्त; द्विदिश दबाव सीलिंग का समर्थन करता है।
2. कम घर्षण, न्यूनतम ब्रेकअवे प्रतिरोध, और सुचारू गति; समान गतिशील और स्थैतिक घर्षण; कोई छड़ी-पर्ची नहीं.
3. लंबी सेवा जीवन; तेल मुक्त स्नेहन अनुप्रयोगों के लिए उपयुक्त।
4. कॉम्पैक्ट डिज़ाइन; आसान स्थापना और रखरखाव।
सीमा मान एक साथ नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मिडिया |
|
≤20 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैसें, आदि। |
|
-20 से +180 (एफकेएम ओ-रिंग के साथ) |
1. संलग्न ओ-रिंग के लिए सामग्री में शामिल हैं: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; वैकल्पिक सामग्रियों में PTFE1, PTFE2, और PTFE4 शामिल हैं।
ऑर्डर मॉडल: RC13—80-PTFE3—R01 या SPNC-80-PTFE3—R01
आरसी13/एसपीएनसी - मॉडल 80 - शाफ्ट व्यास डीपीटीएफई3 - पीटीएफई सामग्री कोड आर01 - ओ-रिंग सामग्री कोड
उत्पाद विनिर्देश तालिका में सूचीबद्ध किसी भी आकार में निर्मित किए जा सकते हैं।
|

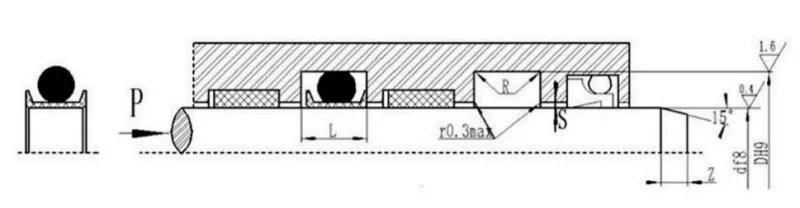

दस्ता व्यास सीमा डी एफ8 |
नाली का व्यास D H9 |
नाली की चौड़ाई एल+0.2 |
कोने की त्रिज्या आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग तार व्यास d0 |
|
|
हाइड्रोलिक अनुप्रयोगों के लिए |
कम घर्षण वाले वायवीय और हाइड्रोलिक अनुप्रयोगों के लिए |
||||||
|
3~10 |
डी+3 |
डी+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
डी+4 |
डी+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
डी+6 |
डी+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
डी+10 |
डी+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
डी+15 |
डी+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
