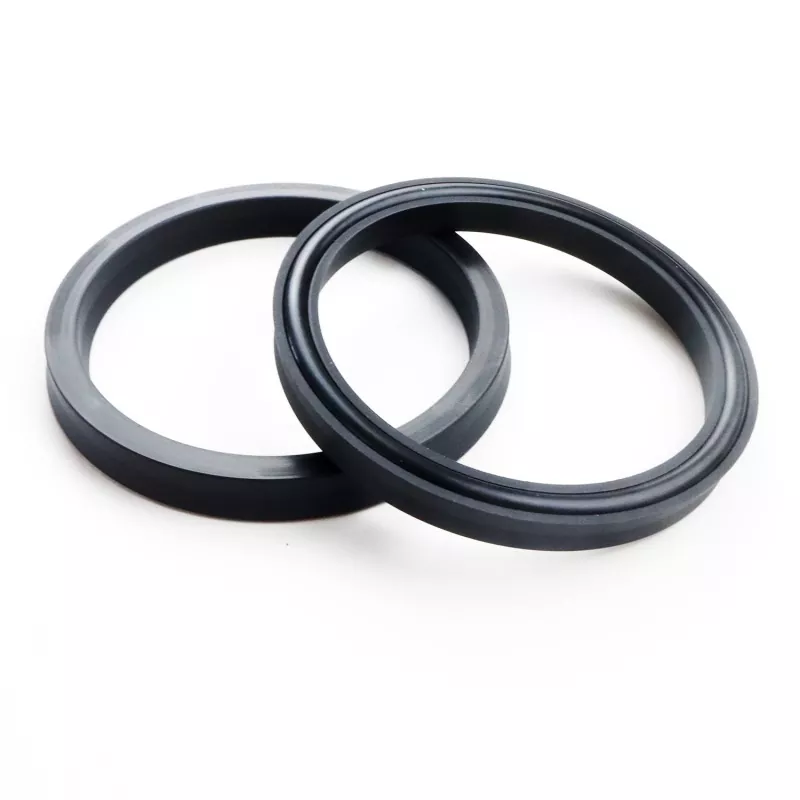

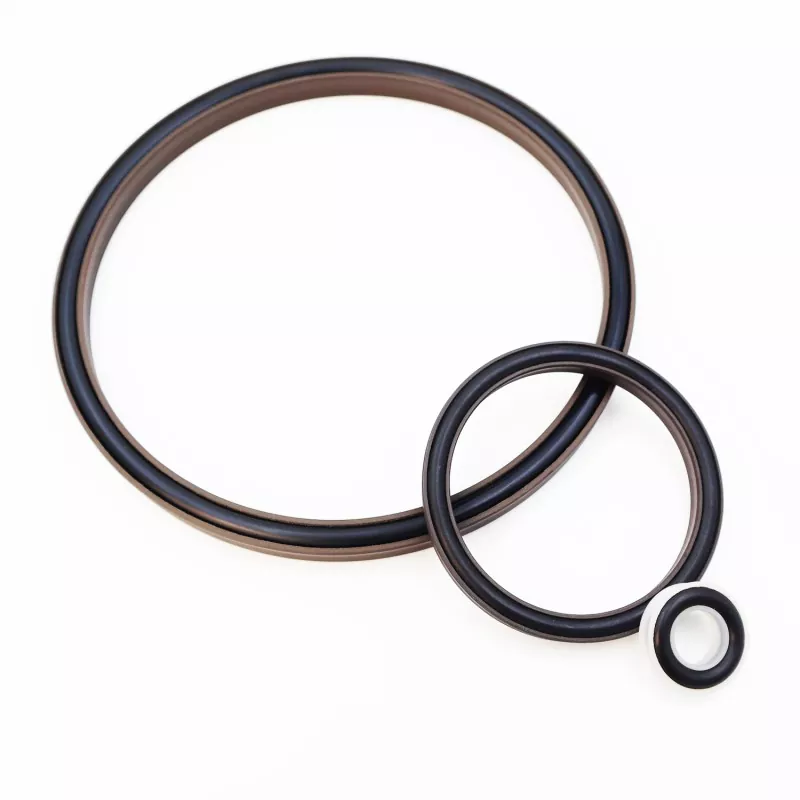

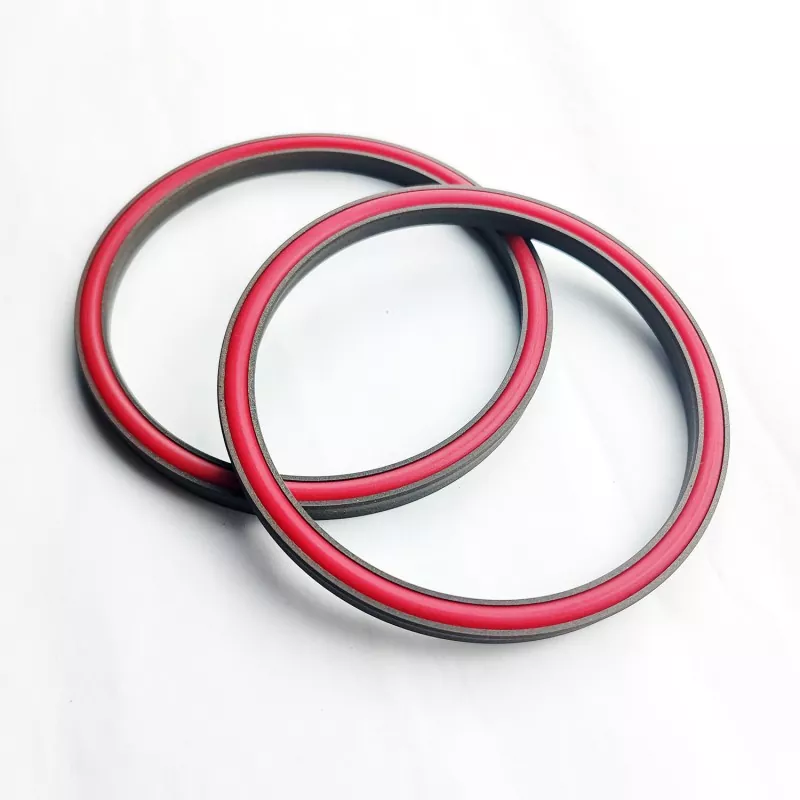

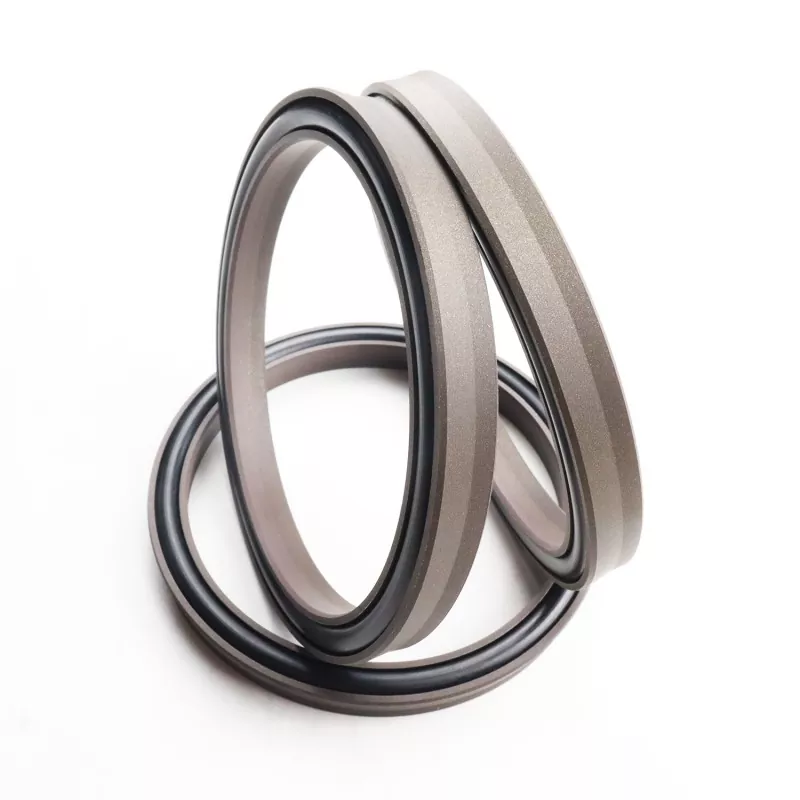

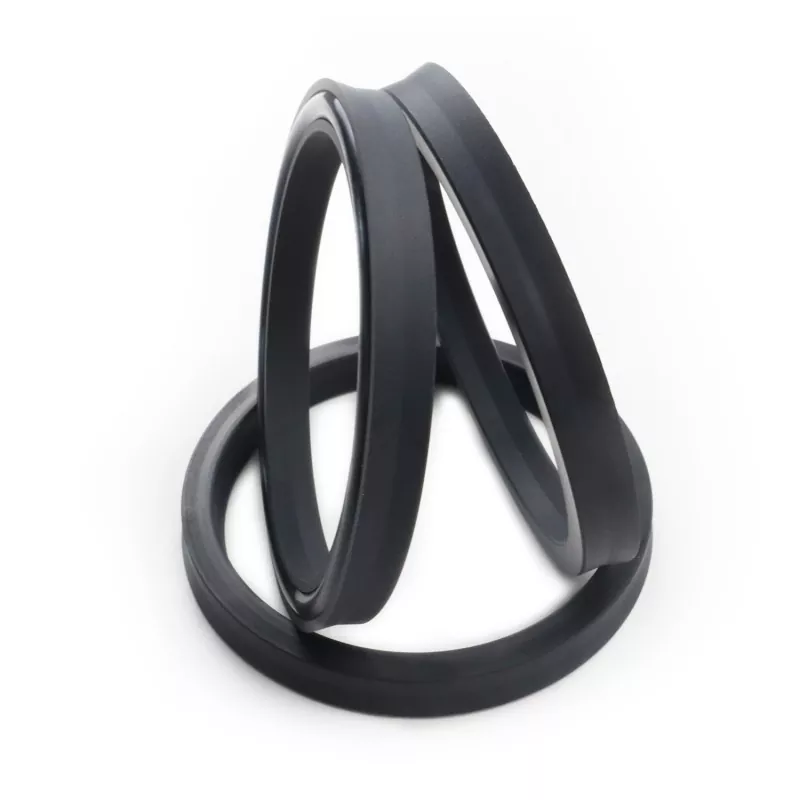

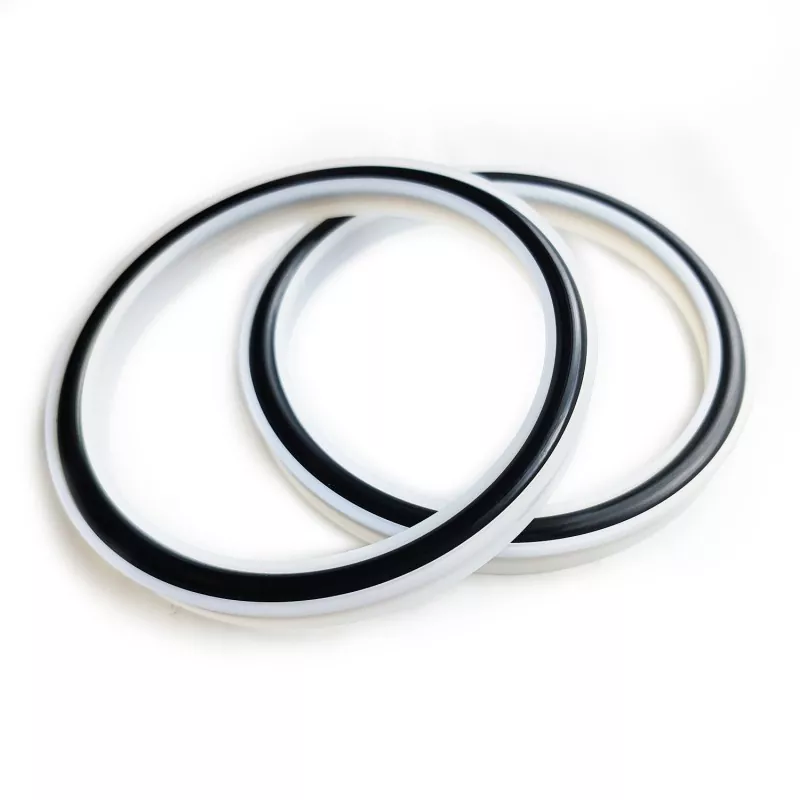

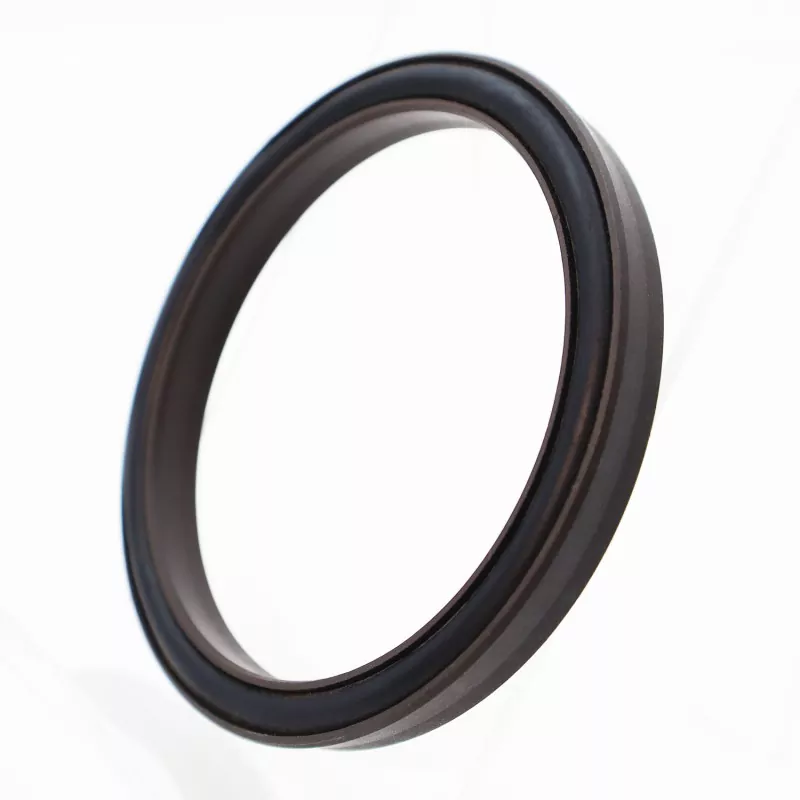

वाई-प्रकार की संयुक्त सील (अल्ट्रा-हाई प्रेशर/हाइड्रोलिक प्रेशर सील) में पीटीएफई और इसकी मिश्रित सामग्री से बनी वाई-आकार की सीलिंग रिंग और एक ओ-रिंग होती है। यह हाइड्रोलिक प्रत्यागामी गति में यूनिडायरेक्शनल सीलिंग के लिए उपयुक्त है।
वाई-आकार की सीलिंग रिंग की पेटेंट संरचना और अनुकूलित मोटाई डिजाइन के कारण, यह पानी के दबाव या अन्य कम-चिपचिपापन मीडिया में भी अच्छा प्रदर्शन करता है। सीलिंग रिंग का संरचनात्मक डिज़ाइन उच्च और अति-उच्च दबावों के प्रति इसके प्रतिरोध में भी सुधार करता है। सील घर्षण के कम गुणांक के साथ काम करती है, रेंगने को खत्म करती है और लंबे समय तक तेल मुक्त स्नेहन को सक्षम करती है।
नोट: इस सील संरचना की सीमाएँ हैं और बंद खांचे में उपयोग के लिए इसकी अनुशंसा नहीं की जाती है।
1. कम घर्षण, कम शुरुआती प्रतिरोध, सुचारू संचालन, समान गतिशील और स्थैतिक घर्षण, कोई रेंगना नहीं।
2. लंबी सेवा जीवन, तेल मुक्त स्नेहन सीलिंग के लिए उपयुक्त।
3. उच्च दबाव, अति उच्च दबाव और पानी जैसे कम चिपचिपाहट वाले मीडिया को सील करने के लिए उपयुक्त।
चरम मूल्य एक साथ घटित नहीं होने चाहिए. यदि दबाव 260एमपीए से अधिक हो तो कृपया हमारी कंपनी से संपर्क करें।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मिडिया |
|
≤260 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैस, आदि। |
|
-20 से +180 (एफकेएम ओ-रिंग के साथ) |
1. मिलान वाली ओ-रिंग सामग्री: आरओ1 नाइट्राइल ब्यूटाडीन रबर (एनबीआर), आरओ2 फ्लोरोरबर (एफकेएम), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, अन्य वैकल्पिक सामग्रियों में PTFE2, PTFE4, और अन्य उच्च-प्रदर्शन सामग्री शामिल हैं।

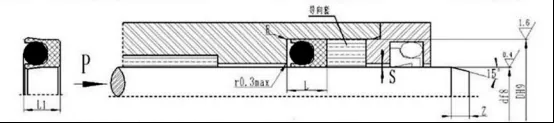

मॉडल RC10-40x52.4x9.2-PTFE3-R01 ऑर्डर करना
मॉडल - रॉड व्यास x नाली व्यास x नाली चौड़ाई PTFE3 - संशोधित PTFE सामग्री कोड R01 - ओ-रिंग सामग्री कोड
