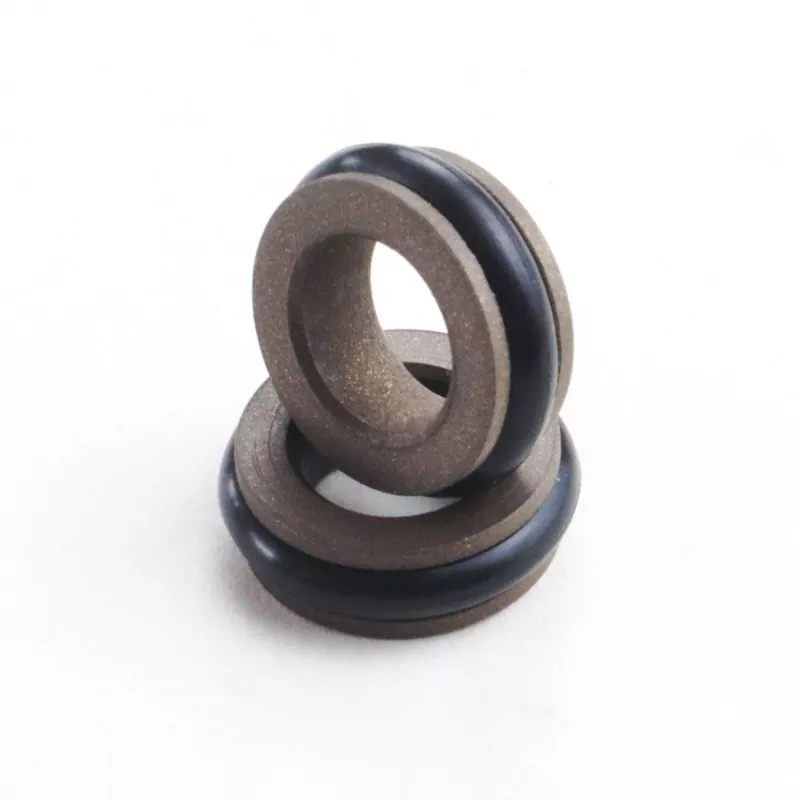

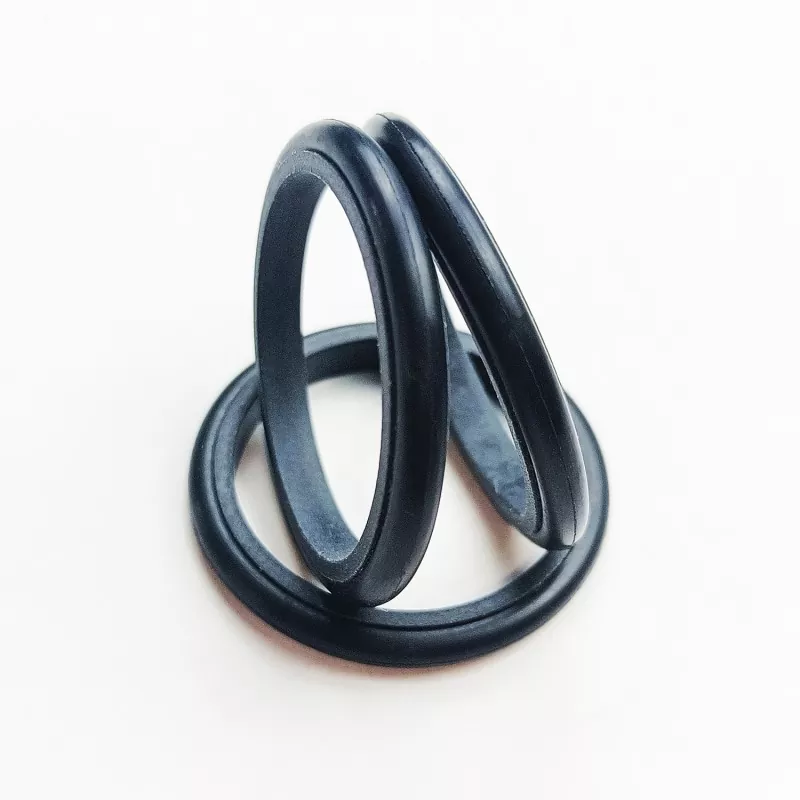

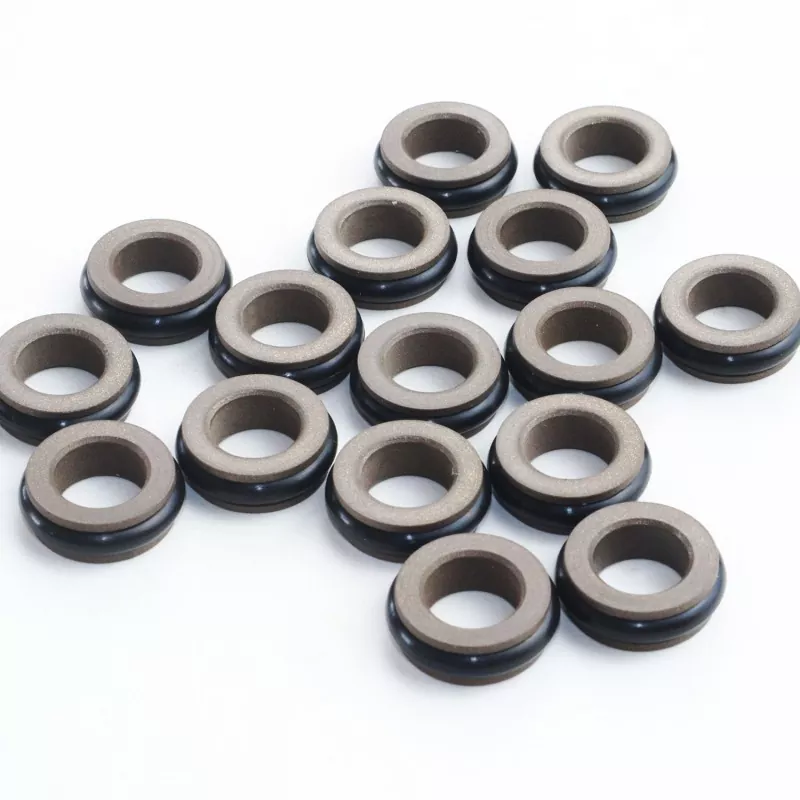

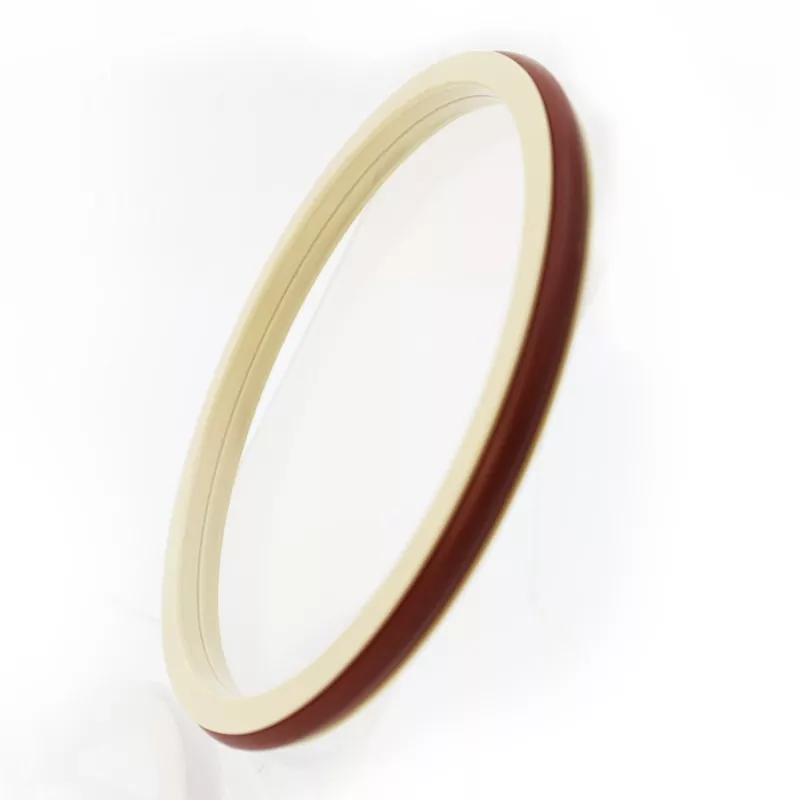

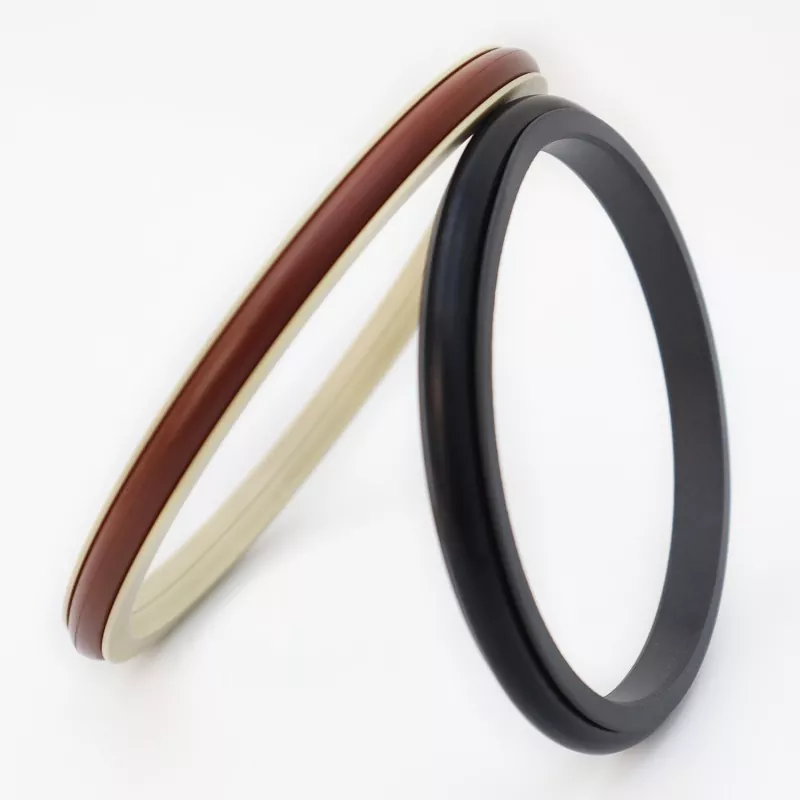

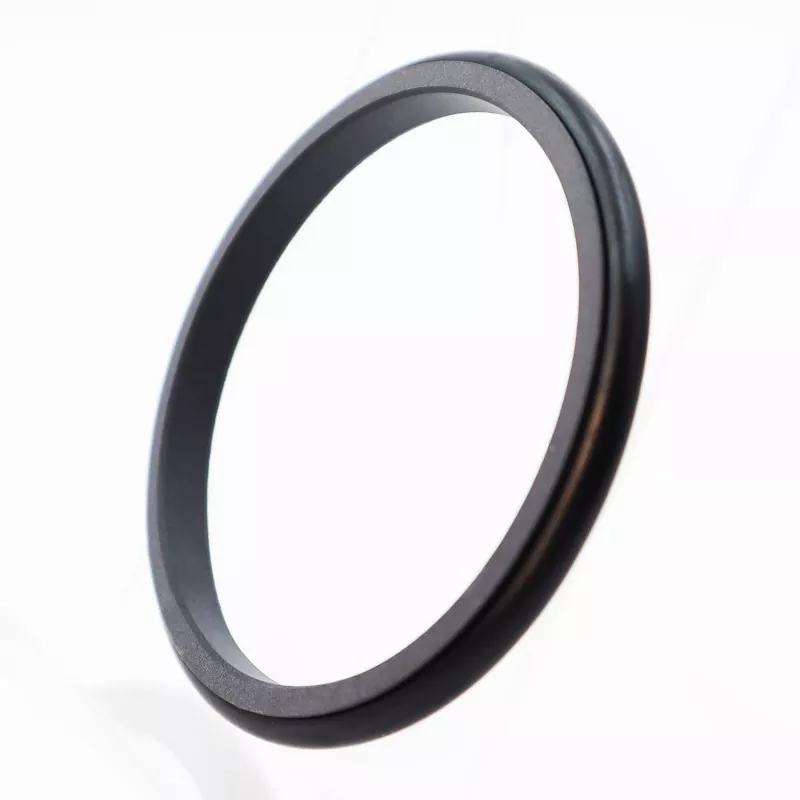

सी-टाइप कंबाइंड सील में पीटीएफई और इसकी मिश्रित सामग्री से बनी सी-आकार की सीलिंग रिंग और एक ओ-रिंग होती है। यह हाइड्रोलिक और वायवीय प्रत्यावर्ती गति दोनों में द्विदिश दबाव सीलिंग के लिए उपयुक्त है। यह मिलान ओ-रिंग के आधार पर आरसी06 और आरसी07 श्रृंखला (जीबी1235 श्रृंखला ओ-रिंग्स के साथ संगत) में उपलब्ध है। सीलिंग रिंग के पतले-पतले डिज़ाइन के कारण, इसमें अच्छी फॉलो-मुआवजा क्षमता है, जिसके परिणामस्वरूप उत्कृष्ट सीलिंग प्रदर्शन होता है। सी-टाइप सील की सममित संरचना द्विदिश दबाव के तहत सीलिंग की अनुमति देती है।
1. हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए उपयुक्त।
2. उच्च और निम्न दबाव दोनों अनुप्रयोगों के लिए उत्कृष्ट सीलिंग प्रदर्शन।
3. कम घर्षण, कम प्रारंभिक प्रतिरोध, सुचारू संचालन, समान गतिशील और स्थैतिक घर्षण, और कोई रेंगना नहीं।
4. लंबी सेवा जीवन; तेल मुक्त स्नेहन सीलिंग के लिए उपयुक्त।
5. द्विदिश दबाव सीलिंग के लिए उपयुक्त।
चरम मूल्य एक साथ घटित नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मिडिया |
|
≤100 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैस, आदि। |
|
-20 से +180 (एफकेएम ओ-रिंग के साथ) |
1. मिलान वाली ओ-रिंग सामग्री: आरओ1 नाइट्राइल ब्यूटाडीन रबर (एनबीआर), आरओ2 फ्लोरोरबर (एफकेएम), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, अन्य वैकल्पिक सामग्रियों में PTFE2, PTFE4, और अन्य उच्च-प्रदर्शन सामग्री शामिल हैं।

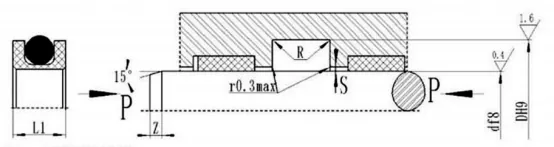

ऑर्डरिंग मॉडल RC06-80x89.9x9.2-PTFE3—R01
मॉडल-रॉड व्यास x नाली व्यास x नाली चौड़ाई PTFE3 - संशोधित PTFE सामग्री कोड R01 ओ-रिंग सामग्री
विनिर्देश तालिका में सूचीबद्ध किसी भी आकार के उत्पाद का उत्पादन कर सकते हैं।
|
डी एफ8 मानक आरसी06 |
d f8 लाइट-ड्यूटी RC06-Q |
d f8 हेवी-ड्यूटी RC06-Z |
डी एच9 |
L+0.2 |
एल1 |
आरमैक्स |
स्मैक्स |
जमीन |
d0 |
|
|
＜20MPA |
＜40एमपीए |
|||||||||
|
-- |
4~17.9 |
-- |
डी+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
डी+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
डी+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
डी+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
डी+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
डी+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
डी+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
डी+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
टिप्पणी: 1. शाफ्ट व्यास ≤ 70 मिमी के लिए, खुली नाली सील की सिफारिश की जाती है। इंटीग्रल (बंद) ग्रूव सील की स्थापना के लिए, कृपया इंस्टॉलेशन गाइड देखें।
2. दबाव > 40MPa के लिए, सील के मूल क्षेत्र Smax को H8/f8 फिट सहनशीलता का उपयोग करना चाहिए।
मैचिंग ओ-रिंग जीबी1235 विनिर्देश तालिका में सूचीबद्ध किसी भी आकार के उत्पाद तैयार कर सकता है।
|
दस्ता व्यास सीमा डी एफ8 |
नाली का व्यास डी एच9 |
खाई की चौड़ाई L+0.2 |
सील की ऊंचाई एल1 |
गोल कोनें आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग तार व्यास d0 |
|
|
＜20MPA |
＜40एमपीए |
|||||||
|
5~21 |
डी+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
डी+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
डी+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
डी+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
ऑर्डरिंग उदाहरण RC07—80*90.4*9.8-PTFE3-R01
