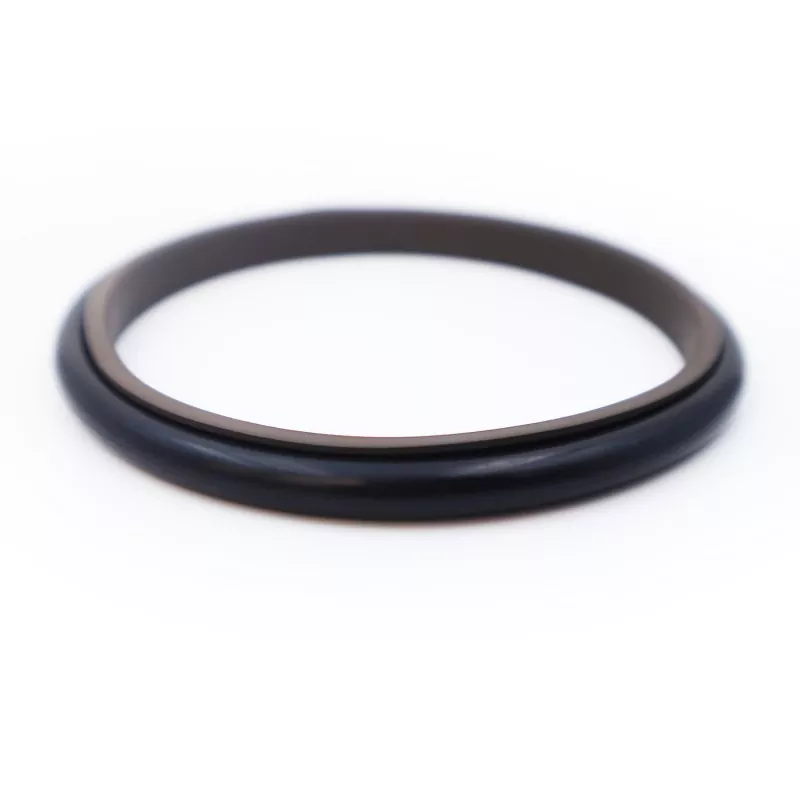

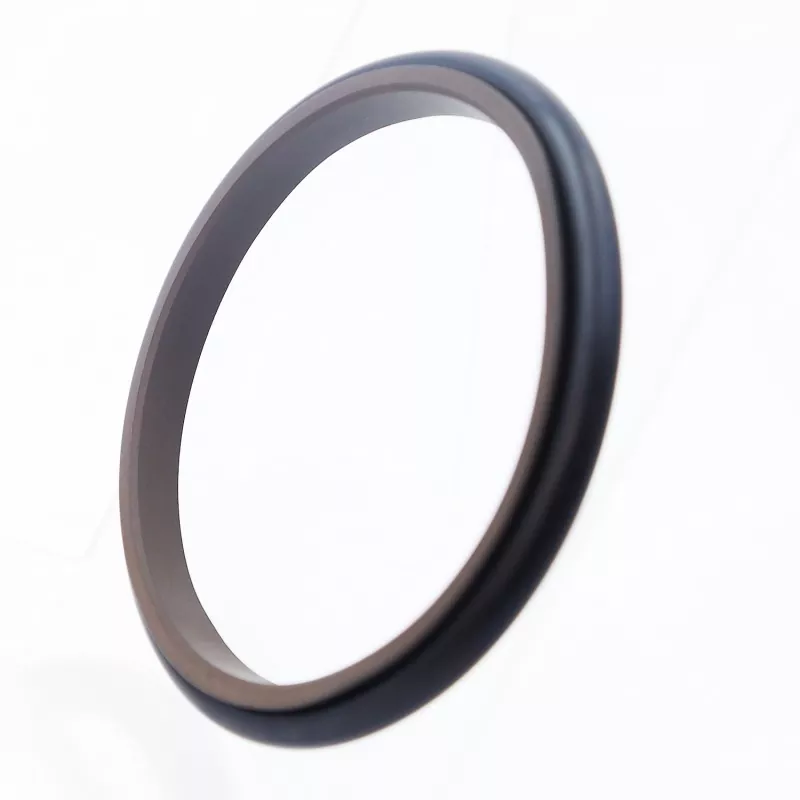

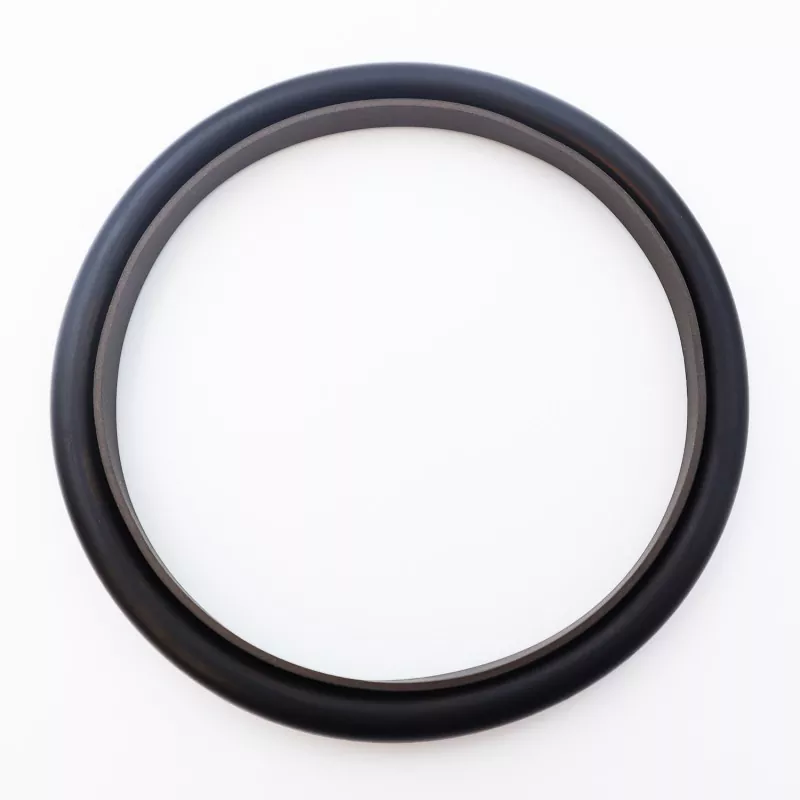

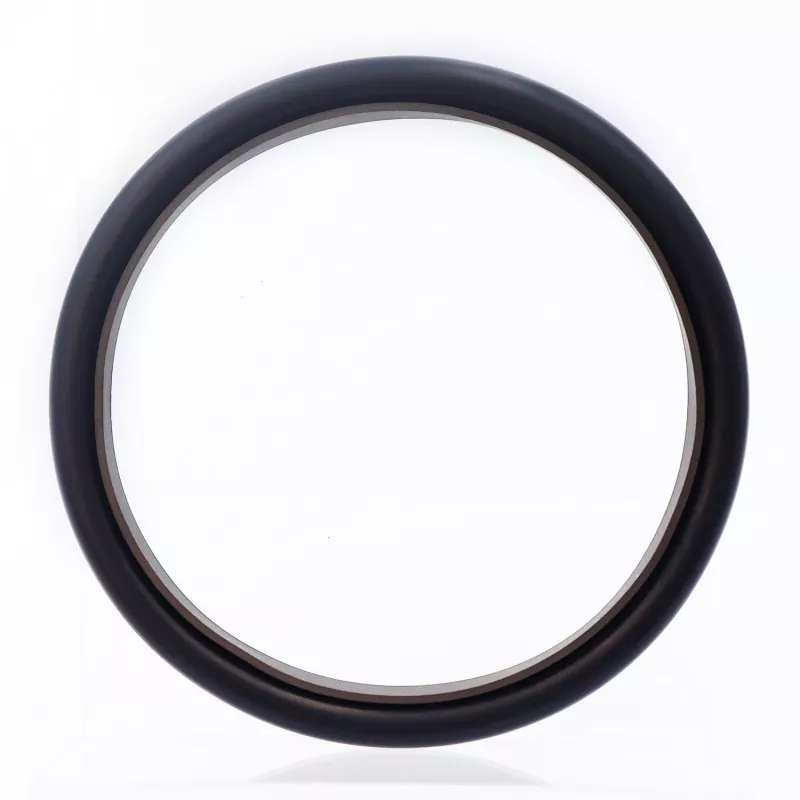

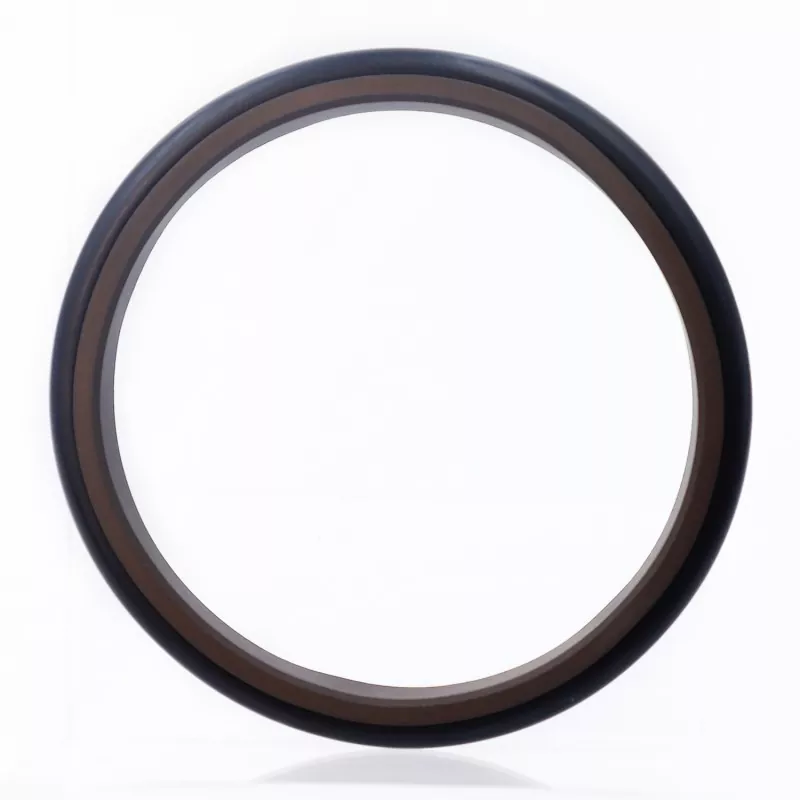

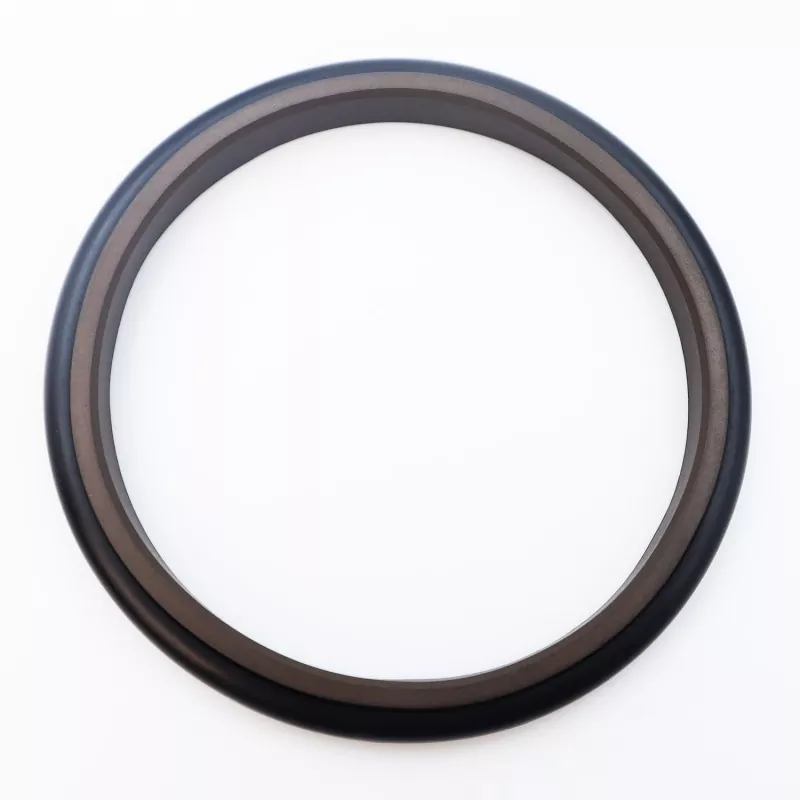

त्रिभुज संयोजन सील में एक त्रिकोणीय पीटीएफई सीलिंग रिंग और एक रबर ओ-रिंग होती है; इसे हाइड्रोलिक और वायवीय प्रत्यागामी अनुप्रयोगों में एकल-अभिनय दबाव सीलिंग के लिए डिज़ाइन किया गया है। ओ-रिंग रेडियल बल प्रदान करती है और सीलिंग रिंग पर घिसाव की भरपाई करती है। सीलिंग रिंग के पतले-पतले डिज़ाइन के लिए धन्यवाद, यह उत्कृष्ट अनुवर्ती मुआवजा और सीलिंग प्रदर्शन प्रदान करता है। 30 मिमी से छोटे रॉड व्यास के लिए, एक विभाजित (खुले प्रकार) नाली डिजाइन का उपयोग किया जाना चाहिए।
1. हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए उपयुक्त;
2. कम घर्षण, कम ब्रेकअवे प्रतिरोध, सुचारू गति, समान गतिशील और स्थैतिक घर्षण, और कोई छड़ी-पर्ची नहीं;
3. लंबी सेवा जीवन; तेल मुक्त स्नेहन अनुप्रयोगों के लिए उपयुक्त;
4. कॉम्पैक्ट डिज़ाइन; स्थापित करने और बनाए रखने में आसान;
सीमा मान एक साथ नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति एम/एस |
मिडिया |
|
≤20 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैसें, आदि। |
|
-20 से +180 (एफकेएम ओ-रिंग के साथ) |
1. संगत ओ-रिंग सामग्री में शामिल हैं: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; वैकल्पिक सामग्रियों में PTFE1, PTFE2, और PTFE4 शामिल हैं।
ऑर्डर मॉडल: RC14—80—PTFE3—R01
आरसी14 - मॉडल 80 - शाफ्ट व्यास डी - पीटीएफई (सामग्री कोड आर01) - ओ-रिंग सामग्री कोड
उत्पाद विनिर्देश तालिका में सूचीबद्ध किसी भी आकार में निर्मित किए जा सकते हैं।
|

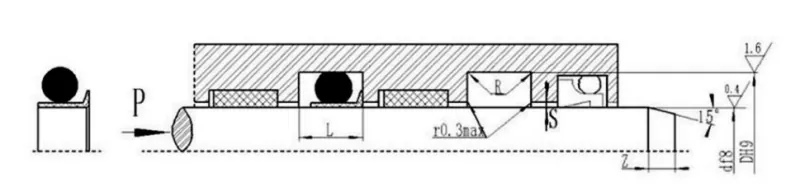

दस्ता व्यास सीमा डी एफ8 |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
कोने की त्रिज्या आरमैक्स |
रेडियल क्लीयरेंस S |
नाला Z |
ओ-रिंग तार व्यास करना |
|
8~17 |
डी+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
डी+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
डी+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
डी+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
टिप्पणी: शाफ्ट व्यास ≤30 मिमी के लिए, खुले खांचे के उपयोग की सिफारिश की जाती है।
