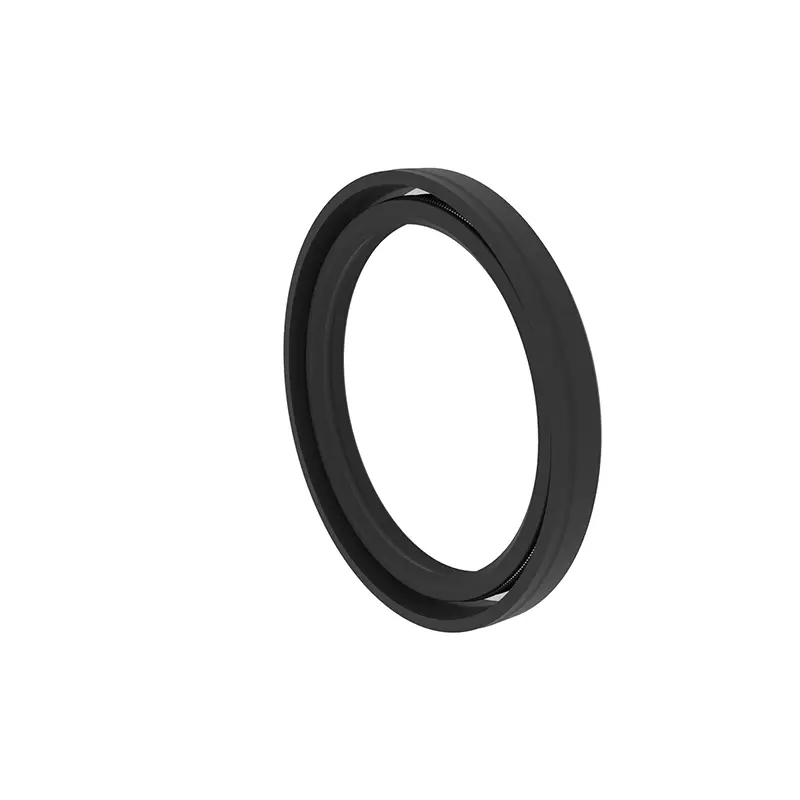

दबाव प्रतिरोधी कंकाल तेल सील का कार्य आम तौर पर उन भागों को अलग करने के लिए होता है जिन्हें स्नेहक तेल के रिसाव को रोकने के लिए ट्रांसमिशन भागों में आउटपुट भागों से स्नेहन की आवश्यकता होती है।

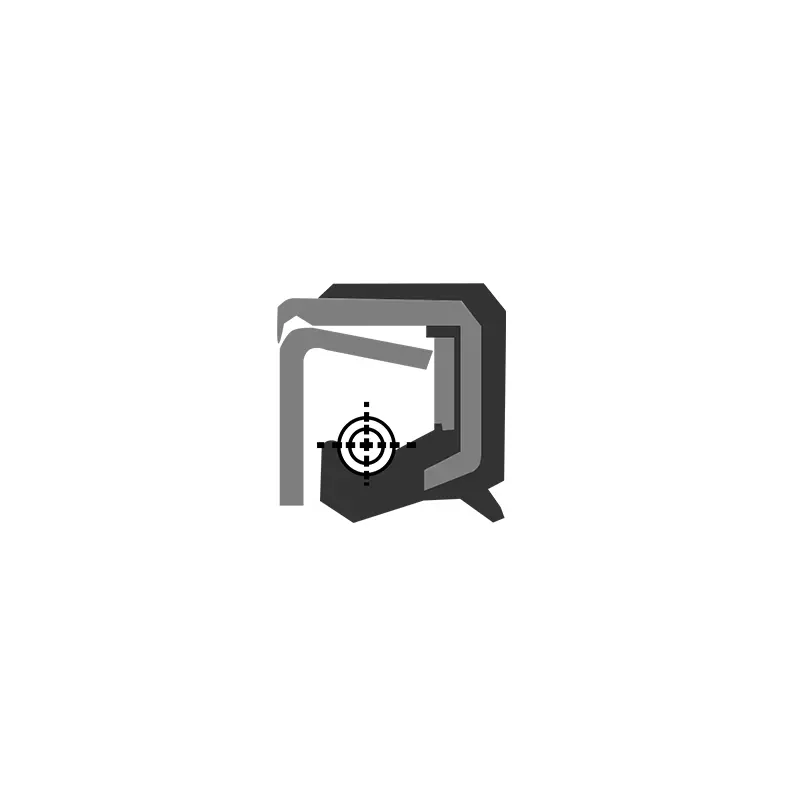

दबाव प्रतिरोधी कंकाल तेल सील की संरचना में तीन भाग होते हैं: शरीर को सील करना, कंकाल को मजबूत करना और आत्म-कसने वाला कुंडल वसंत। सीलिंग बॉडी को अलग -अलग हिस्सों के अनुसार नीचे, कमर, कटिंग एज और सीलिंग लिप्स में विभाजित किया गया है। आमतौर पर, मुक्त अवस्था में कंकाल तेल सील का आंतरिक व्यास शाफ्ट व्यास से छोटा होता है और एक निश्चित "हस्तक्षेप राशि" होती है। इसलिए, तेल सील को तेल सील सीट और शाफ्ट में डाला जाता है, तेल सील काटने के किनारे के लोचदार बल और आत्म-कसने वाले कॉइल स्प्रिंग के संकुचन बल शाफ्ट पर एक रेडियल क्लैम्पिंग बल का उत्पादन करते हैं, जिससे सबसे अच्छा सीलिंग प्रभाव प्राप्त होता है। समग्र दबाव-प्रतिरोधी कंकाल डिजाइन में छोटे होंठ विरूपण होता है और इसका उपयोग दबाव स्थितियों में घूर्णन शाफ्ट को सील करने के लिए किया जाता है।
उत्पाद सुविधाएँ और अनुप्रयोग:
उत्पाद लाभ:
ट्रिपल स्ट्रक्चरल डिज़ाइन: सील बॉडी, प्रबलित कंकाल और स्व-कसने वाले कॉइल स्प्रिंग एक साथ काम करते हैं ताकि उत्कृष्ट सीलिंग प्रभाव प्रदान किया जा सके।
रेडियल क्लैम्पिंग फोर्स: एज इलास्टिक फोर्स और स्प्रिंग संकुचन बल सबसे अच्छा सीलिंग प्रदर्शन सुनिश्चित करने के लिए शाफ्ट पर रेडियल क्लैम्पिंग बल का उत्पादन करते हैं।
दबाव-प्रतिरोधी डिजाइन: समग्र दबाव-प्रतिरोधी कंकाल होंठ विरूपण को छोटा बनाता है, जो उच्च दबाव वाले घूर्णन शाफ्ट सीलिंग अवसरों के लिए उपयुक्त है।
व्यापक प्रयोज्यता: दबाव प्रतिरोधी कंकाल तेल सील विभिन्न घूर्णन शाफ्ट सील के लिए उपयुक्त हैं ताकि प्रभावी रूप से चिकनाई तेल रिसाव को रोका जा सके।
आवेदन परिदृश्य:
घूर्णन शाफ्ट सील: दबाव प्रतिरोधी कंकाल तेल सील का उपयोग स्नेहक तेल रिसाव को रोकने के लिए दबाव स्थितियों में शाफ्ट को घुमाने के लिए किया जाता है।
औद्योगिक उपकरण: सीलिंग भागों के लिए उपयुक्त जिनके लिए स्नेहन की आवश्यकता होती है, जैसे कि यांत्रिक ट्रांसमिशन सिस्टम और हाइड्रोलिक सिस्टम।

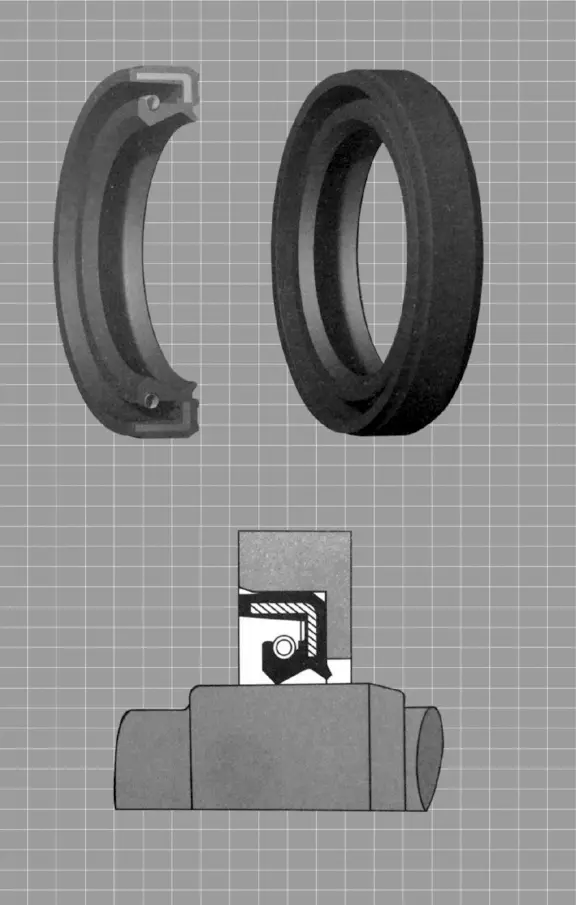

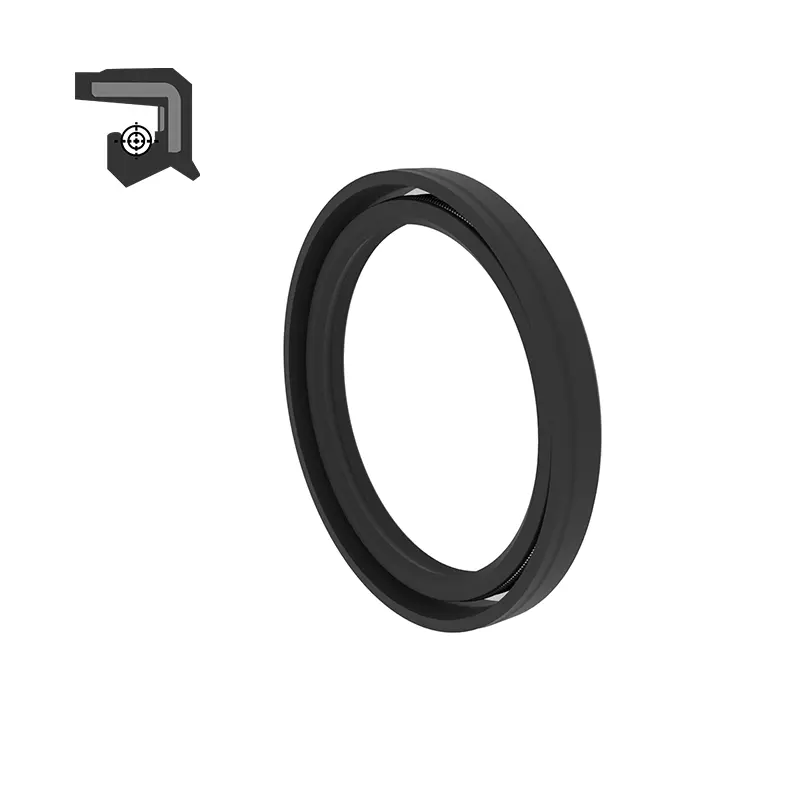

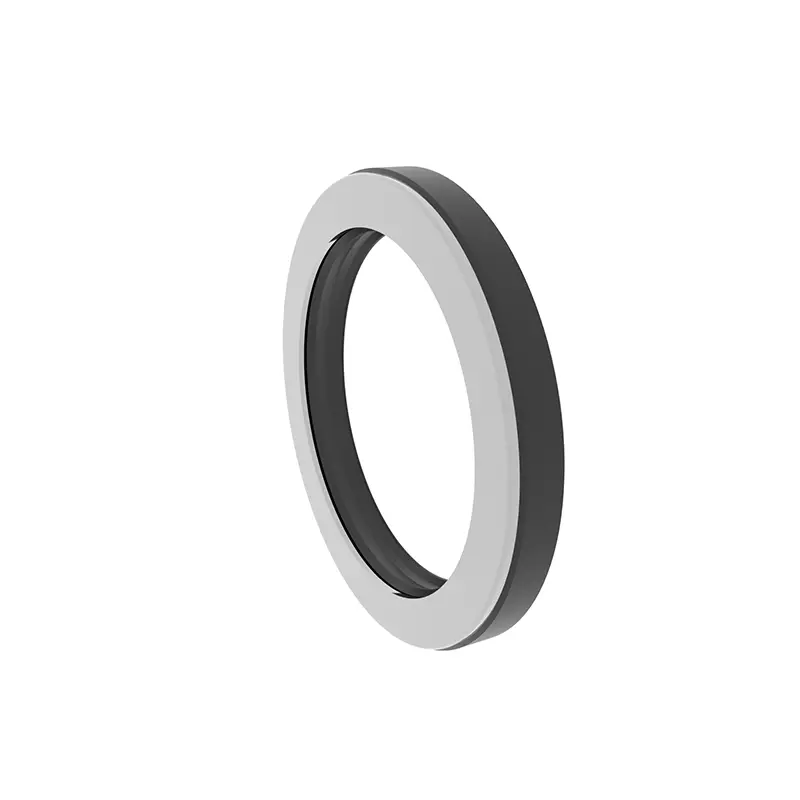

RCTCV डबल लिप हाई प्रेशर कंकाल तेल सील
सामग्री: एनबीआर नाइट्राइल रबर
मध्यम: आधार हाइड्रोलिक तेल
कार्यशील तापमान ℃: -25 से +100
रफ़्तार: -
काम का दबाव: 0.3mpa
सामग्री कठोरता: -

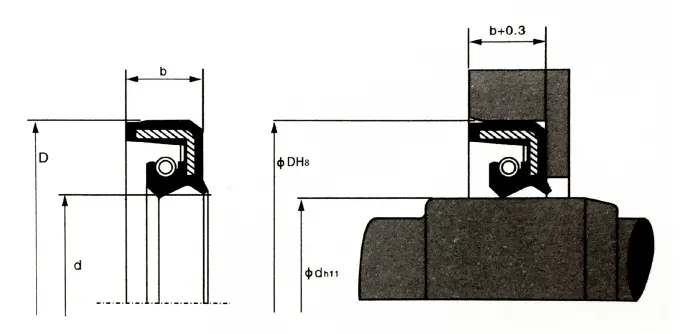

| नमूना | d | D | b | आदेश मॉडल |
|
नमूना | d | D | b | आदेश मॉडल |
| RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
| RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
| RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
| RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
| RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | आरसीटीसीवी -30 ए | |
| RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
| RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
| RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
| RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
| RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
| RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
| RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
| RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
| RCTCV | 20 | 40 | 11 | आरसीटीसीवी -20 ए | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
| RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
| RCTCV | 22 | 42 | 11 | आरसीटीसीवी -22 ए | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
| RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
| RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
| RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
| RCTCV | 25 | 45 | 11 | आरसीटीसीवी -25 ए |
|
|
|
|
|

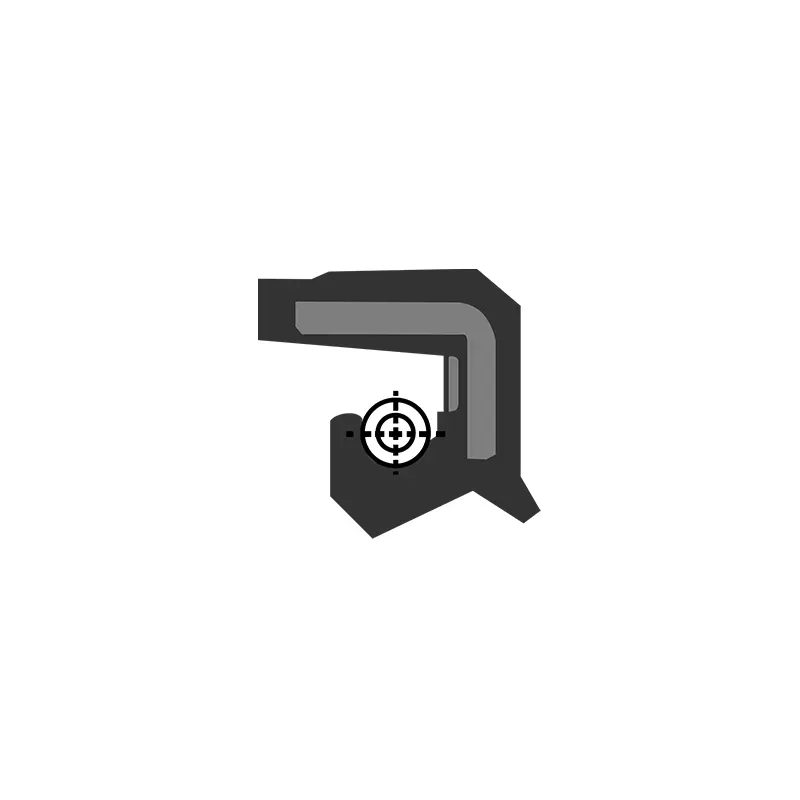

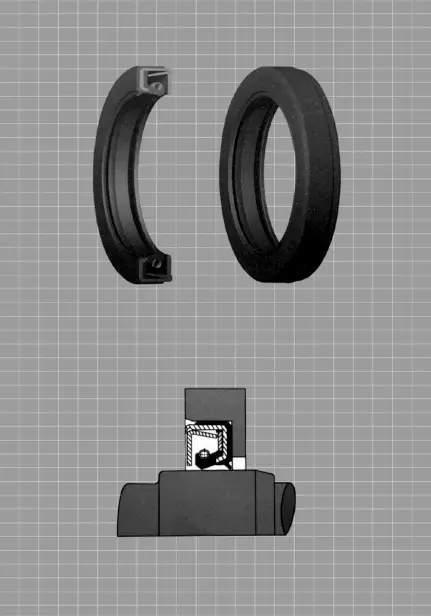

अवलोकन: समग्र दबाव-प्रतिरोधी कंकाल डिजाइन, छोटे होंठ विरूपण, दबाव-उजागर स्थितियों में घूर्णन शाफ्ट को सील करने के लिए उपयोग किया जाता है।
सामग्री: एनबीआर नाइट्राइल रबर
मध्यम: पेट्रोलियम-आधारित हाइड्रोलिक तेल
कार्यशील तापमान ℃: -25 से +100
रफ़्तार: -
काम का दबाव: 1MPA
सामग्री कठोरता: -

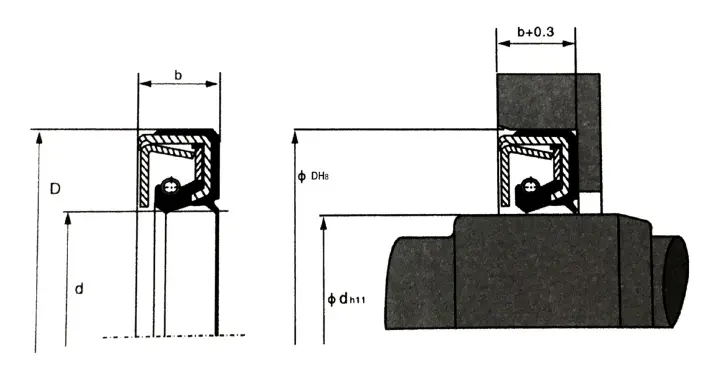

| नमूना | d | D | b | आदेश मॉडल |
|
नमूना | d | D | b | आदेश मॉडल |
| RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
| RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
| RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
| RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
| RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
| RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
| RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
| RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-110 | |
| RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
| RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
| RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
| RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-130 | |
| RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
| RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
| RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
| RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
| RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
