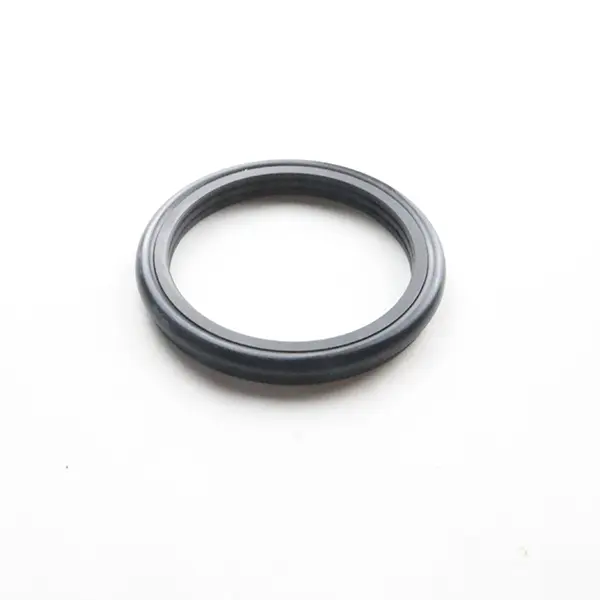

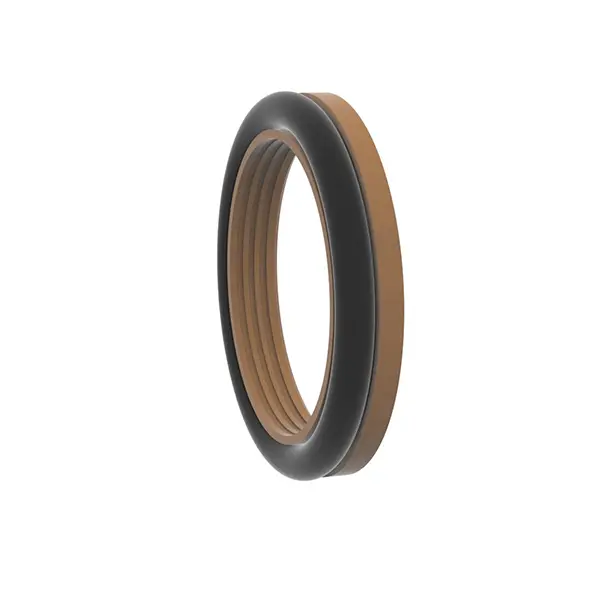

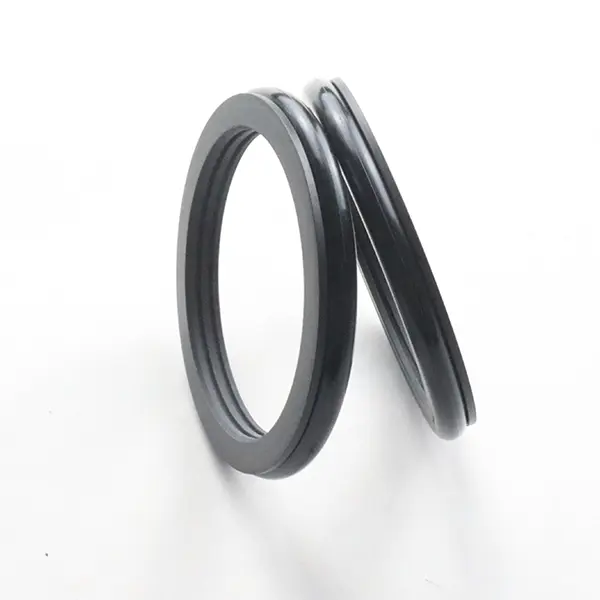

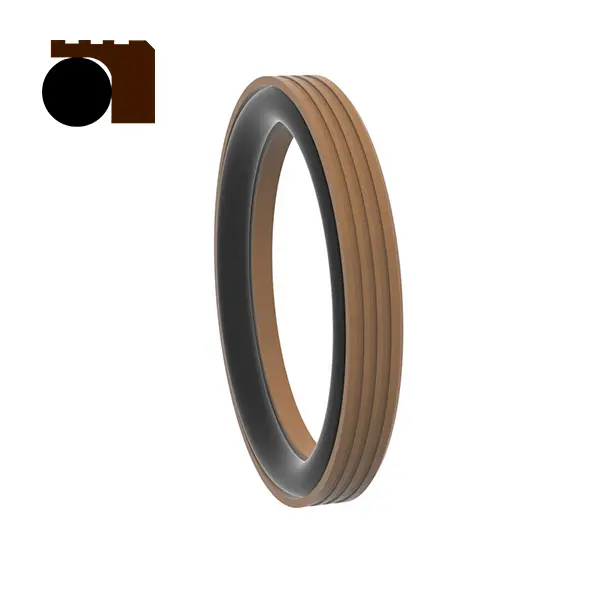

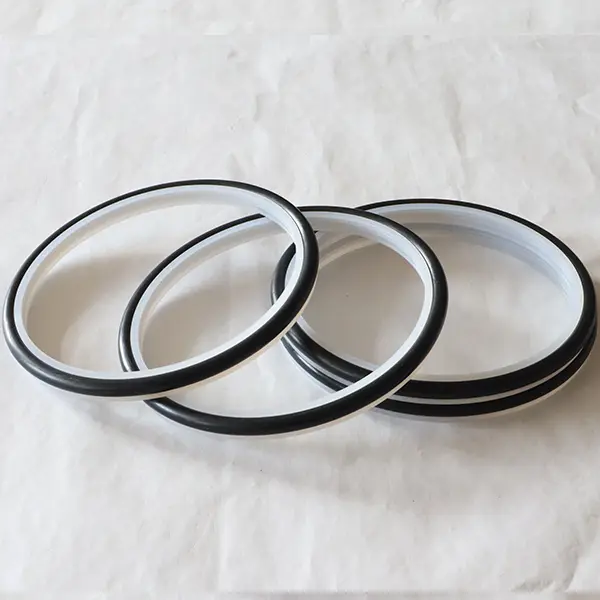

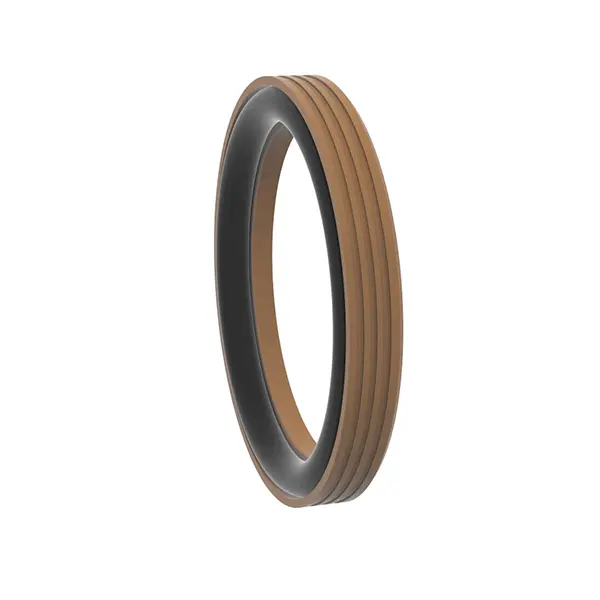

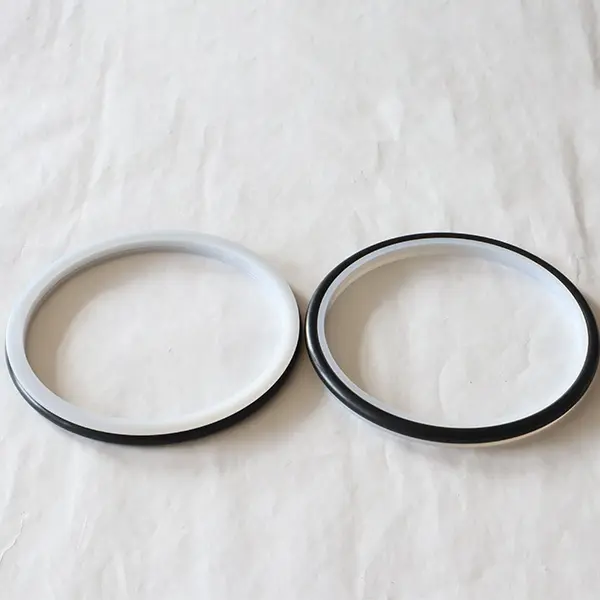

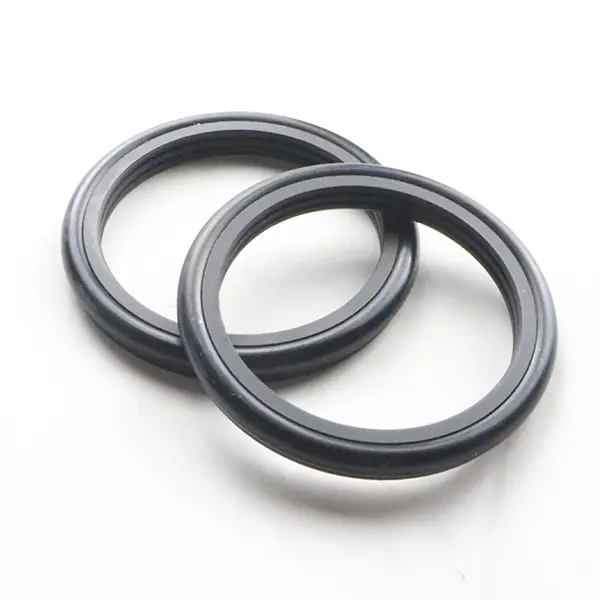

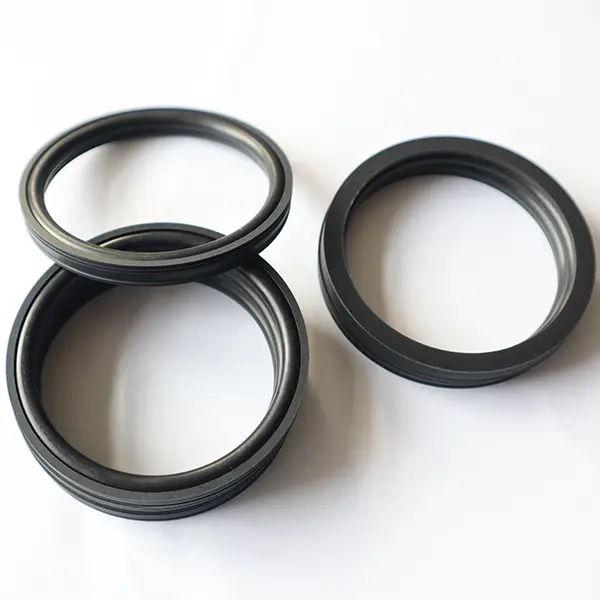

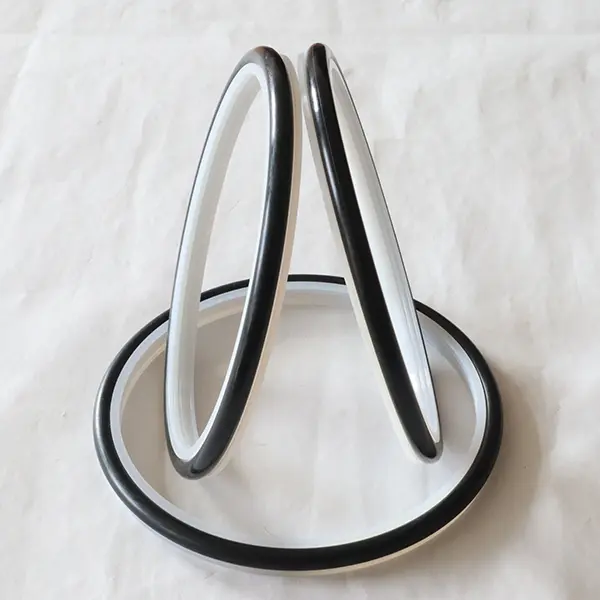

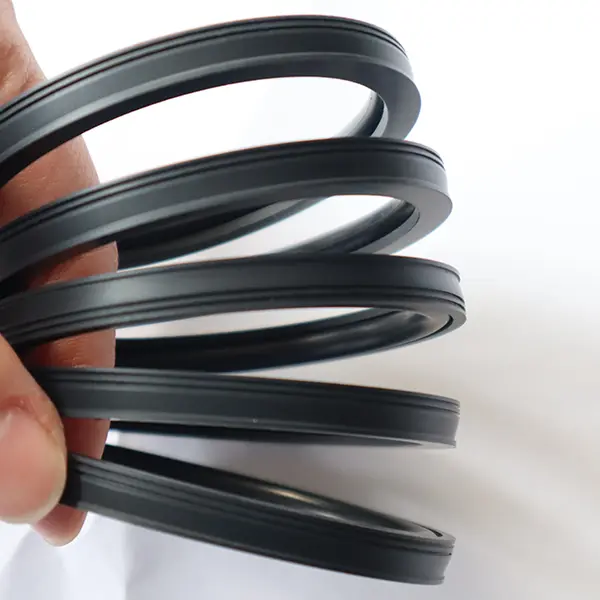

सीमेंट स्लरी के लिए रुइचेन सील की रोटरी सील उच्च प्रदर्शन इंजीनियरिंग प्लास्टिक दांतेदार सील के छल्ले और ओ-आकार के रबर के छल्ले से बने होते हैं। वे कठोर काम करने की स्थिति जैसे कि प्लंजर पंप, कीचड़ पंप, स्क्रू ड्रिल, ड्रिलिंग रिग्स, तेल अन्वेषण उपकरण और कंक्रीट मिक्सिंग प्लांट के लिए उपयुक्त हैं। उन्हें दो मॉडलों में विभाजित किया गया है: RC2061 और RC2062।
RC2061 और RC2062 दोनों ही हाइड्रोलिक पारस्परिक और रोटरी गतियों के एक तरफ़ा सील के लिए उपयुक्त हैं। उनके पास लंबे जीवन, कम घर्षण, अच्छी सीलिंग, छोटे संरचनात्मक स्थान और आसान स्थापना, उपयोग और रखरखाव की विशेषताएं हैं। विशेष सीलिंग लिप और मोटाई ऑप्टिमाइज़ेशन डिज़ाइन में सीमेंट स्लरी जैसे घातक मीडिया में भी अच्छा सीलिंग प्रभाव होता है। जब स्लरी मीडिया को सील करने के लिए उपयोग किया जाता है, तो हम दो (या अधिक) सील के बीच ग्रीस स्नेहन की सलाह देते हैं।
उत्पाद सुविधाएँ और अनुप्रयोग:
उत्पाद की विशेषताएँ:
लॉन्ग लाइफ: हाई-फंक्शन इंजीनियरिंग प्लास्टिक और रबर का संयोजन, मजबूत स्थायित्व।
कम घर्षण: अनुकूलित डिजाइन प्रतिरोध को कम करता है और दक्षता में सुधार करता है।
उत्कृष्ट सीलिंग: विशेष सीलिंग लिप डिज़ाइन, सीमेंट स्लरी जैसे घातक मीडिया के लिए उपयुक्त।
कॉम्पैक्ट संरचना: छोटे अंतरिक्ष डिजाइन, आसान स्थापना और रखरखाव।
कठोर काम की स्थिति के लिए लागू: स्थिर प्रदर्शन के साथ, कीचड़ और सीमेंट स्लरी जैसे मीडिया के लिए डिज़ाइन किया गया।
आवेदन परिदृश्य:
तेल अन्वेषण उपकरण जैसे कि प्लंजर पंप, कीचड़ पंप, स्क्रू ड्रिल, ड्रिलिंग रिग्स, आदि।
निर्माण मशीनरी और उपकरण जैसे कि कंक्रीट मिक्सिंग स्टेशन।
अन्य हाइड्रोलिक पारस्परिक और रोटरी सील जिसमें घातक मीडिया के लिए प्रतिरोध और प्रतिरोध पहनने की आवश्यकता होती है।
तकनीकी लाभ:
चरम काम की स्थिति के अनुकूल विशेष होंठ और मोटाई अनुकूलन डिजाइन।
आसान स्थापना, कम रखरखाव लागत और लंबी सेवा जीवन।
उच्च पहनने और उच्च प्रदूषण के साथ कठोर वातावरण के लिए लागू।
उपयोग सुझाव:
जब कीचड़ मीडिया के लिए उपयोग किया जाता है, तो सील के जीवन को बढ़ाने के लिए दो (या अधिक) सील के बीच ग्रीस और चिकनाई करने की सिफारिश की जाती है।

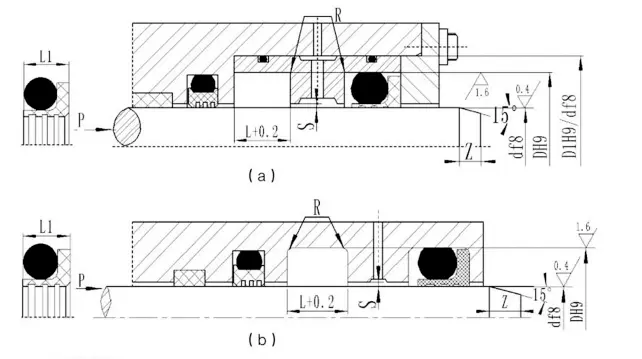

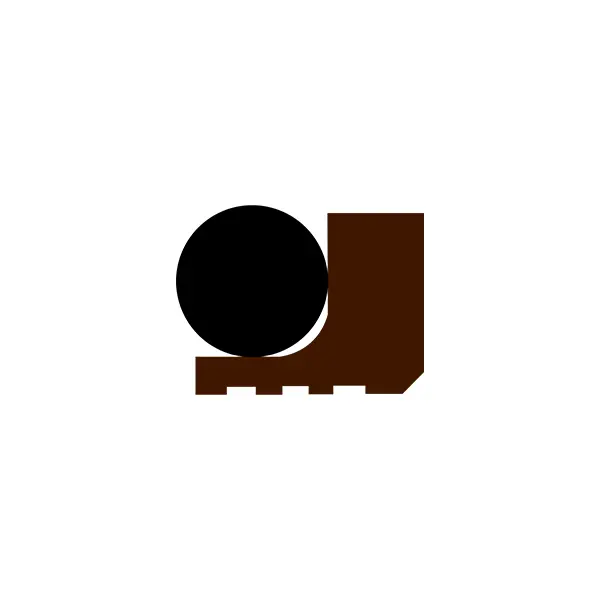

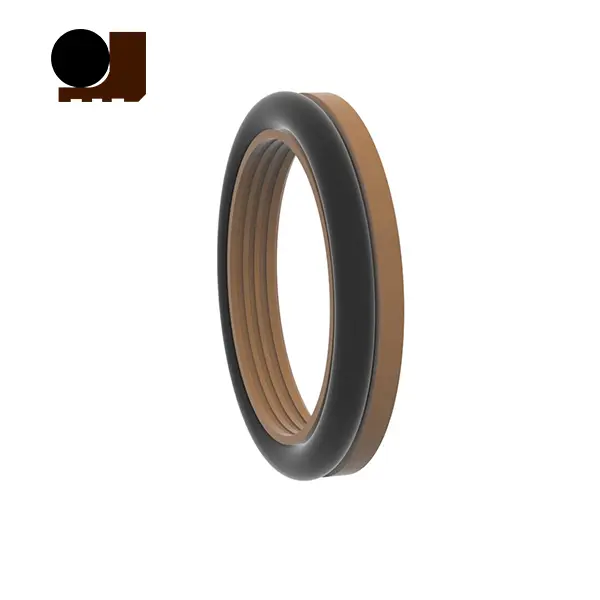

RC2061
लागू काम करने की स्थिति (सीमा मूल्य एक ही समय में प्रकट नहीं होना चाहिए)
| दबाव (एमपीए) | तापमान (℃) | रफ़्तार (एमएस) | मध्यम | |
| पारस्परिक गति | घूर्णी गति | |||
| ≤100 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | ≤2 | हाइड्रोलिक तेल, पायस, पानी, कीचड़, कच्चे तेल, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
सामग्री चयन
1। मिलान ओ-रिंग सामग्री का चयन किया जा सकता है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: मानक सामग्री PTFE4, अन्य वैकल्पिक सामग्री PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ETC
आदेश देना उदाहरण
ऑर्डर मॉडल RC2061-80*91.7*7.6-PTFE4-R01 मॉडल-शाफ्ट व्यास*ग्रूव डायमीटर*ग्रूव चौड़ाई-सामग्री कोड
विनिर्देशों (पैरामीटर रेंज के भीतर कोई भी आकार उपलब्ध है)
| शाफ्ट व्यास मानक D F8 RC2061 | शाफ्ट व्यास भारी प्रकार D F8 RC2061-Z | नाली व्यास D H9 | नाली चौड़ाई एल+0.2 | सील चौड़ाई एल 1 | गोल कोनों आरमैक्स | रेडियल क्लीयरेंस स्मैक्स | नाला ज़मीन | ओ-रिंग वायर व्यास | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | d+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | d+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670। | 39 ~ 107.9 | d+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | d+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
नोट: 1। शाफ्ट व्यास के लिए, 30 मिमी, खुले नाली की सिफारिश की जाती है।
2। रोटरी सील के लिए, रोटरी शाफ्ट की सतह की कठोरता को HRC ≥58 होने की सिफारिश की जाती है।
3। 30MPA से अधिक के दबाव के लिए, एक्सट्रूज़न गैप के लिए H8/F8 की सिफारिश की जाती है।

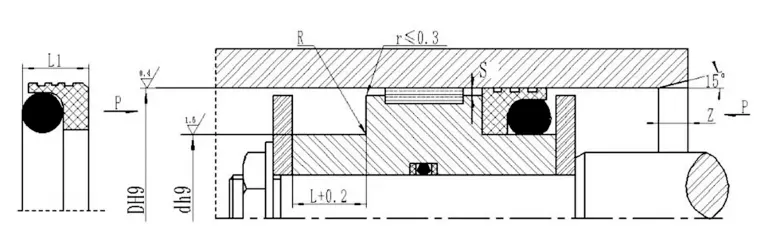

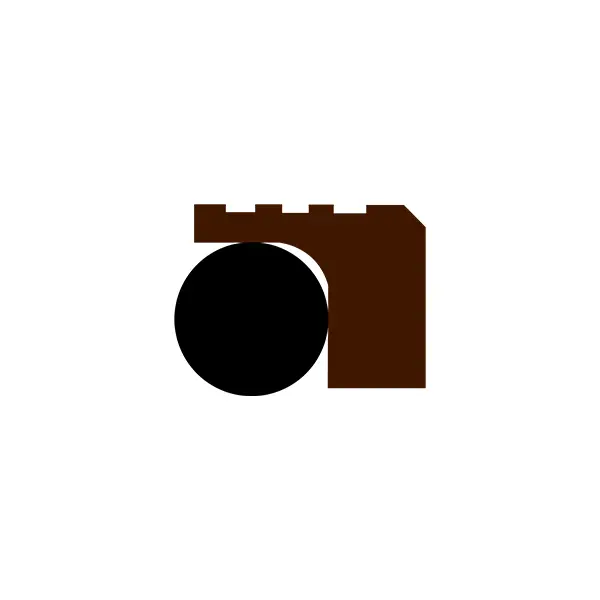

RC2062 लागू काम करने की स्थिति (सीमा मूल्य एक ही समय में प्रकट नहीं होना चाहिए)
| दबाव (एमपीए) | तापमान (℃) | रफ़्तार (एमएस) | मध्यम | |
| पारस्परिक गति | घूर्णी गति | |||
| ≤100 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | ≤2 | हाइड्रोलिक तेल, पायस, पानी, कीचड़, कच्चे तेल, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
सामग्री चयन
1। मिलान ओ-रिंग सामग्री का चयन किया जा सकता है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: मानक सामग्री PTFE4, अन्य वैकल्पिक सामग्री PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ETC
आदेश देना उदाहरण
ऑर्डर मॉडल RC2062-80*68.3*7.6-PTFE4-R01 मॉडल-सिलेंडर व्यास*ग्रूव व्यास*ग्रूव चौड़ाई-सामग्री कोड
विनिर्देशों (पैरामीटर रेंज के भीतर कोई भी आकार उपलब्ध है)
| एपर्चर रेंज मानक प्रकार D H9 RC2062 | एपर्चर रेंज भारी प्रकार D H9 RC2062-Z | नाली व्यास D H9 | नाली चौड़ाई एल+0.2 | सील चौड़ाई l1 | गोल कोने rअधिकतम | रेडियल क्लीयरेंस एसअधिकतम | नाला जेडमिन | ओ-रिंग वायर व्यास | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | डी -15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | डी -19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
नोट: 1। सिलेंडर व्यास, 30 मिमी के लिए, खुले नाली का उपयोग करने की सिफारिश की जाती है।
2। 30MPA से अधिक दबाव के लिए, एक्सट्रूज़न गैप के लिए H8/F8 का उपयोग करने की सिफारिश की जाती है।
