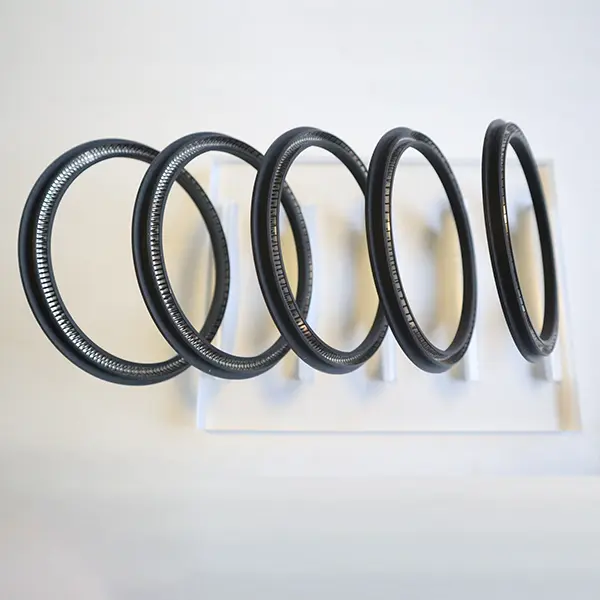

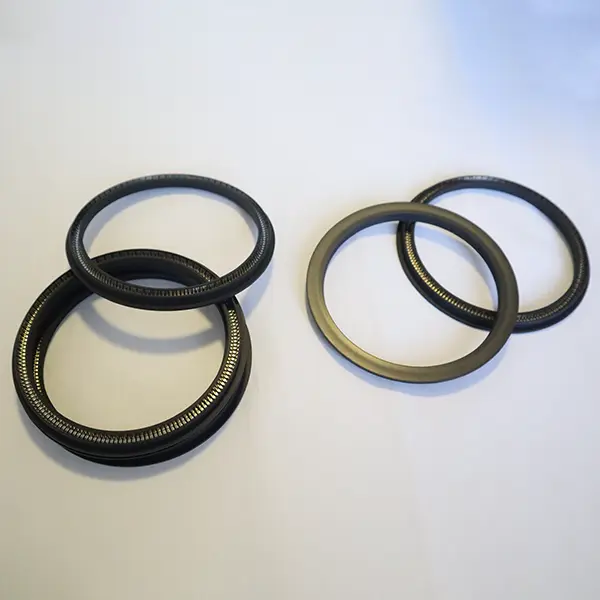

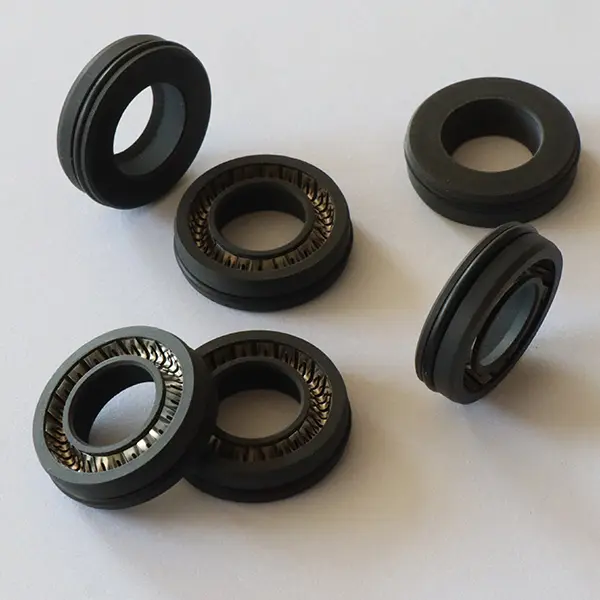

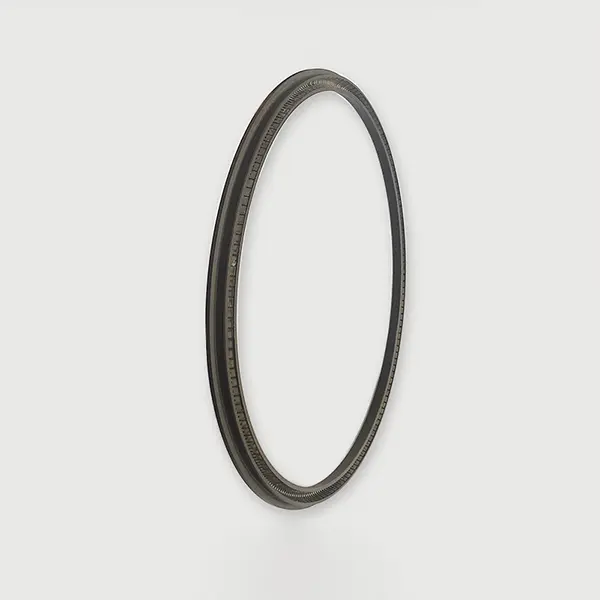

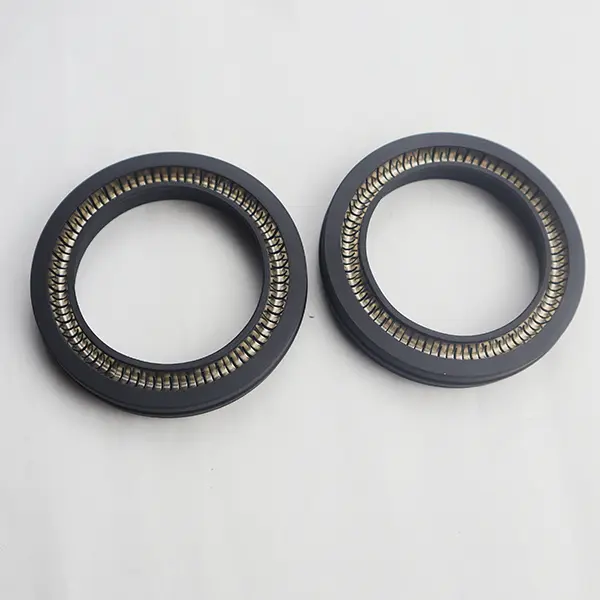

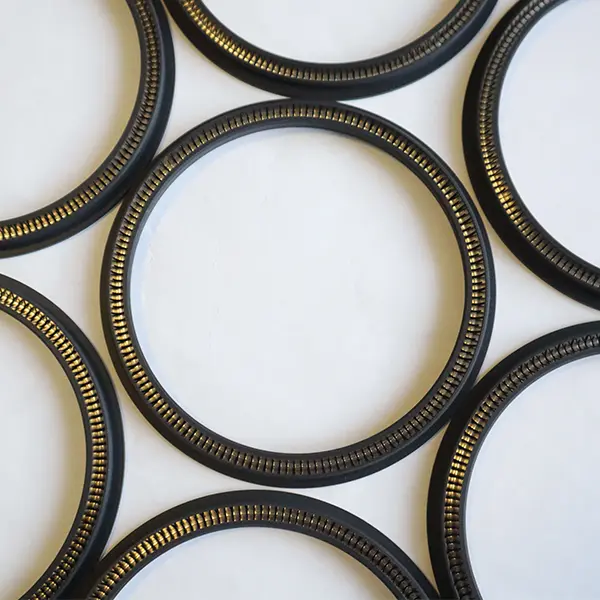

रोटरी स्प्रिंग-एनर्जाइज्ड सील में, मुख्य रूप से दो प्रकार हैं: RC2055 और RC2056। Ruichen Seals कई वर्षों से सील उत्पादों के विकास और निर्माण का अध्ययन कर रहा है। विभिन्न स्थितियों और अलग -अलग जरूरतों के अनुसार, इसने अधिक विस्तृत डिजाइन को पूरा किया है।

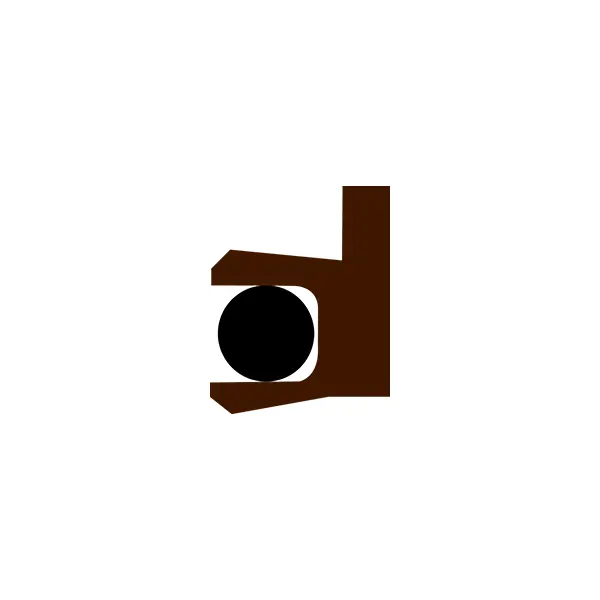

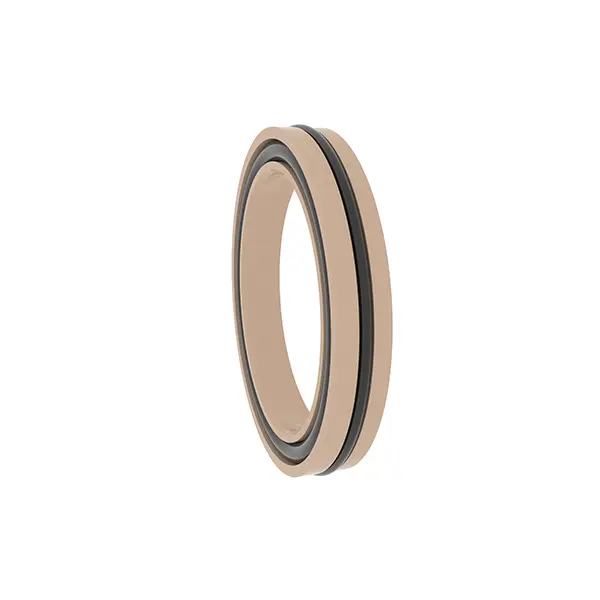

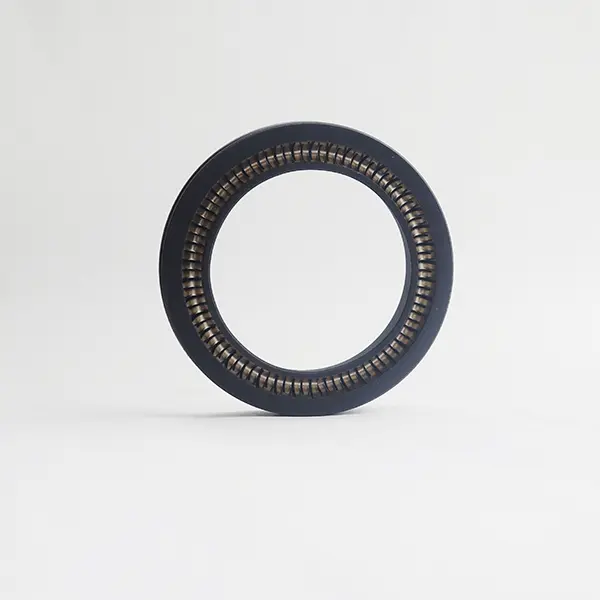

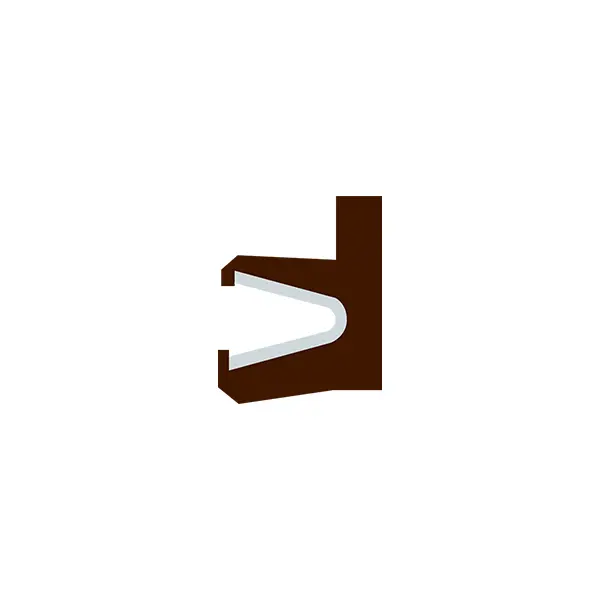

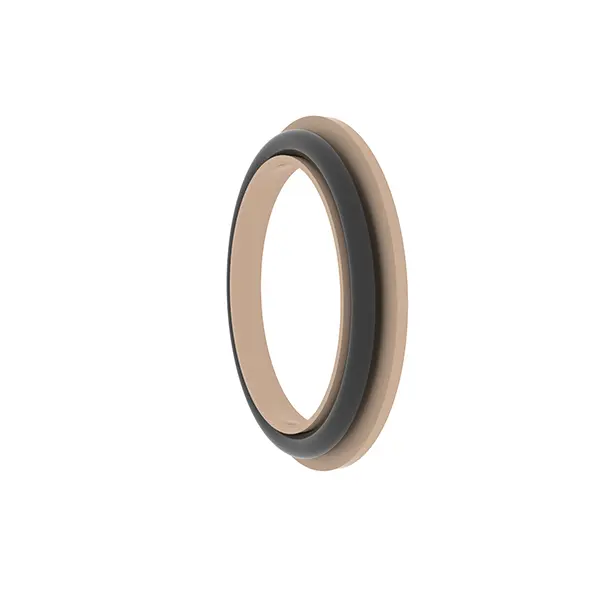

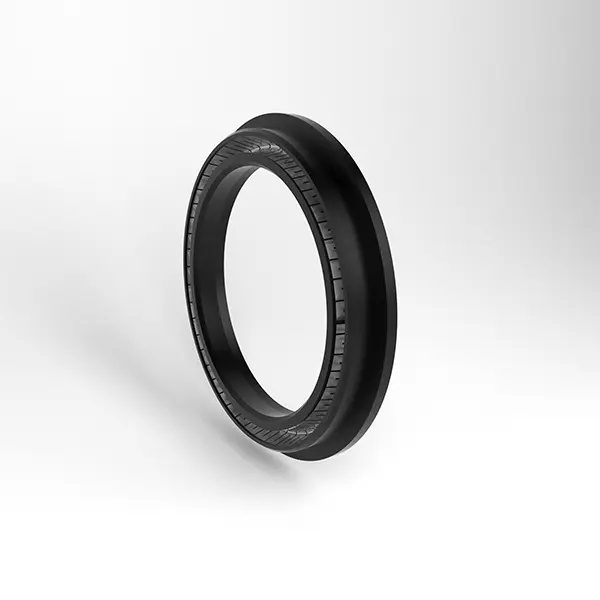

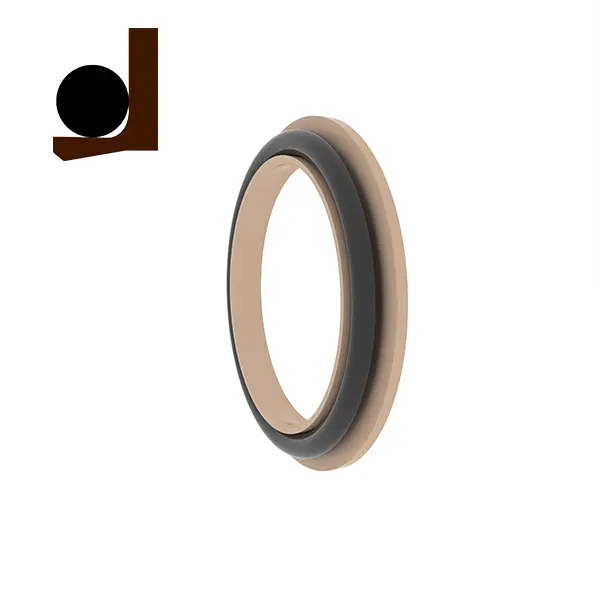

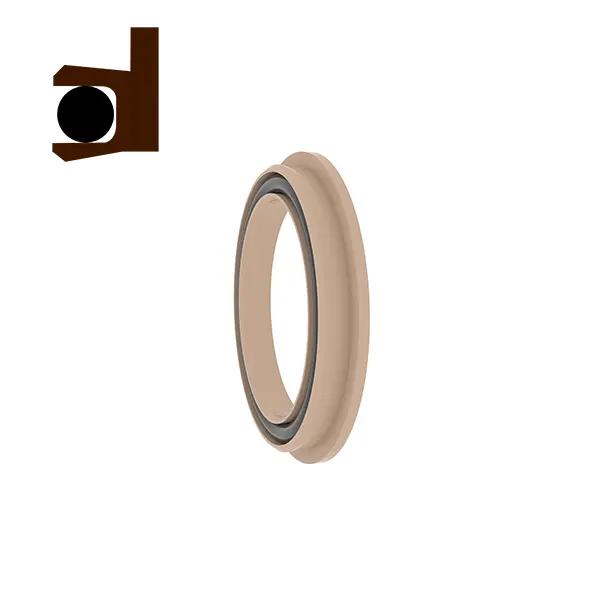

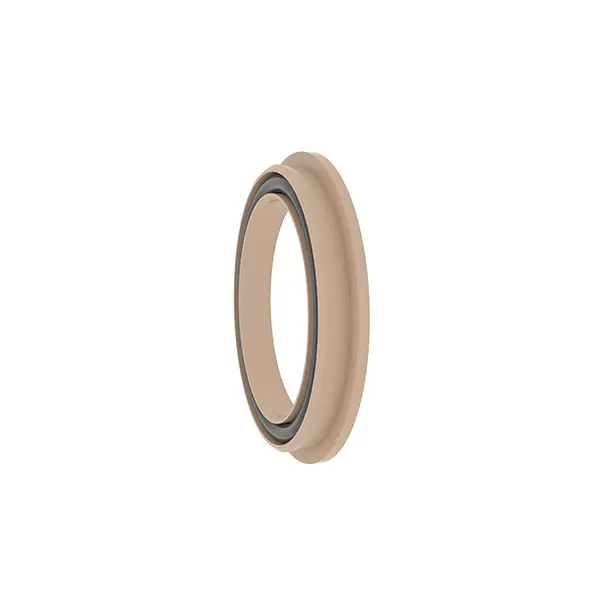

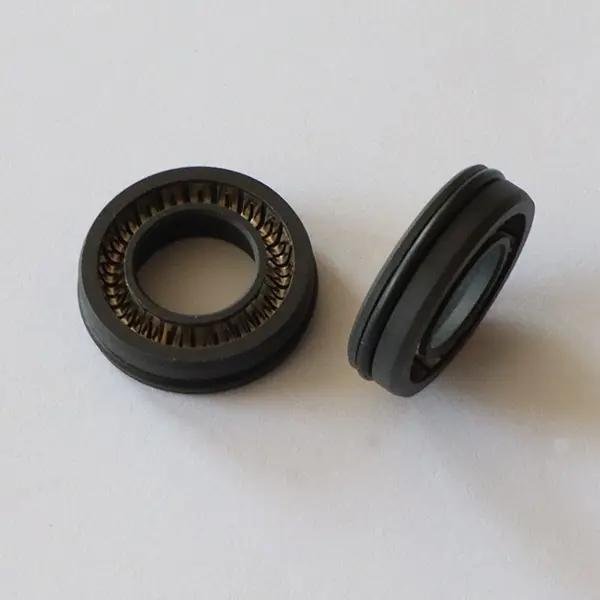

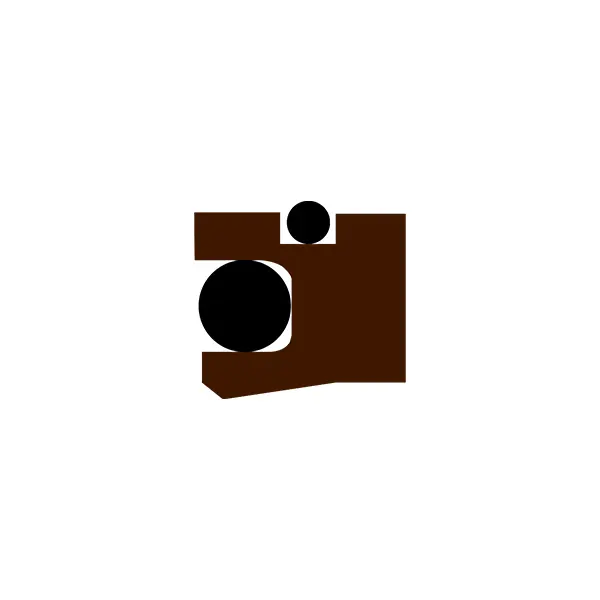

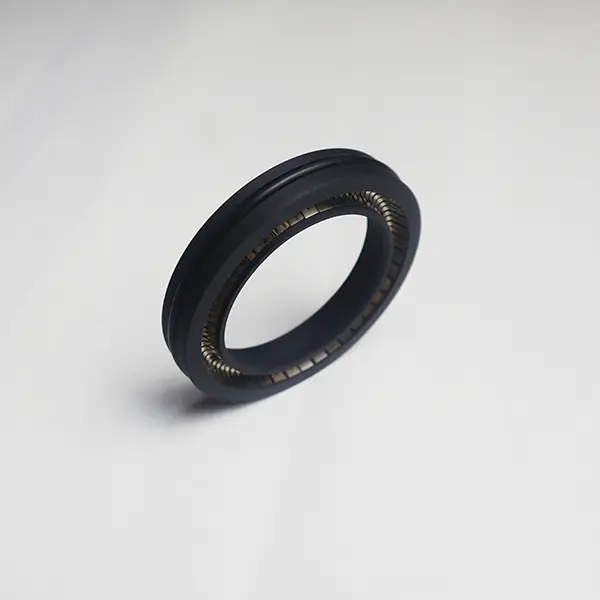

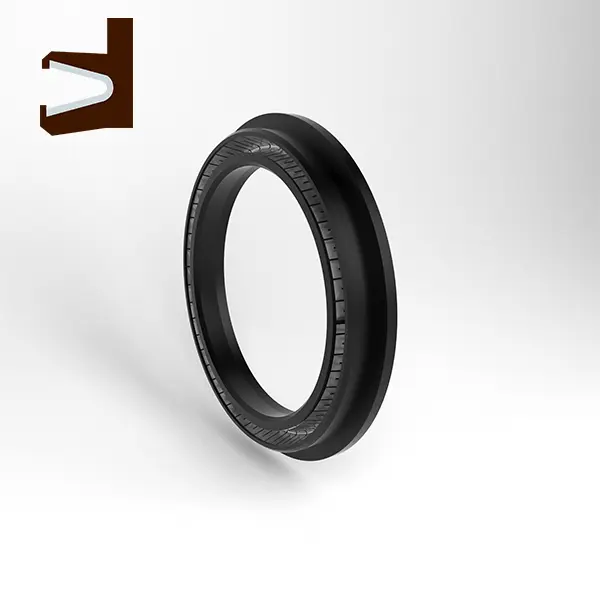

RC2055 एक रोटरी पैन-प्लग सील है, RC2055-B एक रोटरी दांतेदार सील है, और RC2055-C एक रोटरी Y- आकार का संयोजन सील है। तीनों के खांचे विनिमेय हैं। वे शाफ्ट को घूर्णन के लिए लागू किए गए यूनिडायरेक्शनल दबाव के साथ उच्च-फ़ंक्शन सील हैं। उनमें से, RC2055 रोटरी पैन-प्लग सील स्टेनलेस स्टील स्प्रिंग्स और हाई-फंक्शन प्लास्टिक से बना है। RC2055-B और RC2055-C का उपयोग करते समय, मिलान इलास्टोमर सामग्री का चयन करना आवश्यक है।

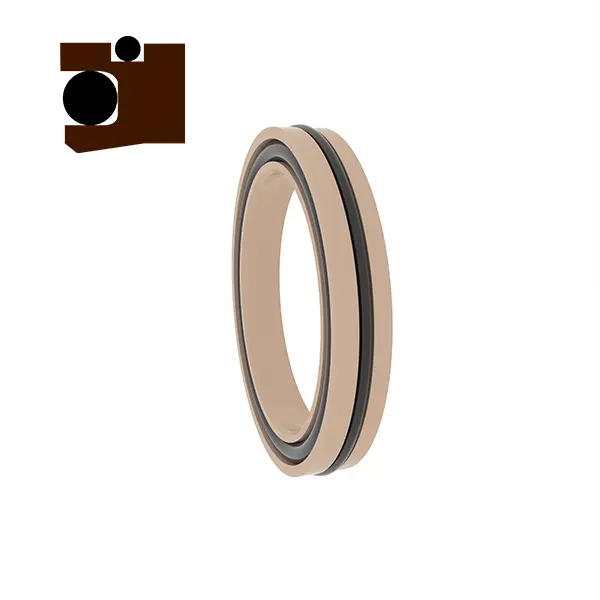

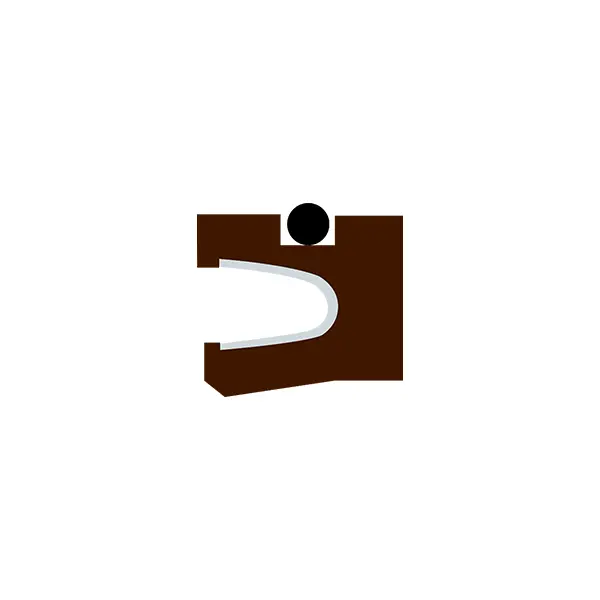

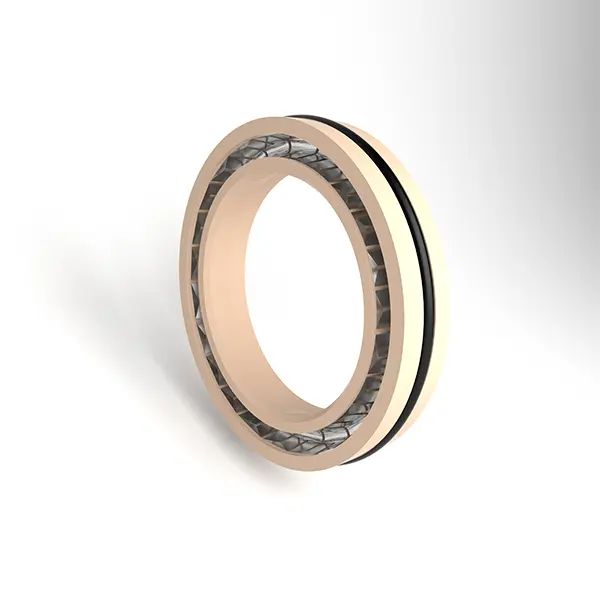

RC2056 एक रोटरी पैन-प्लग सील है, और RC2056-B एक रोटरी वाई-आकार का संयोजन सील है। खांचे को भी परस्पर किया जा सकता है। यह घूर्णन शाफ्ट में उपयोग के लिए भी उपयुक्त है। उनमें से, RC2056 रोटरी पैन-प्लग सील स्टेनलेस स्टील स्प्रिंग्स और हाई-फंक्शन प्लास्टिक से बना है। RC2056-B का उपयोग करते समय और, मिलान इलास्टोमर सामग्री का चयन करना आवश्यक है।
उत्पाद सुविधाएँ और अनुप्रयोग:
उत्पाद की विशेषताएँ:
उच्च प्रदर्शन: स्टेनलेस स्टील स्प्रिंग्स और हाई-फंक्शन प्लास्टिक को उत्कृष्ट सीलिंग प्रदर्शन और स्थायित्व सुनिश्चित करने के लिए संयुक्त किया जाता है।
इंटरचेंजबिलिटी: श्रृंखला में उत्पादों की नाली डिजाइन एक ही है, जो विभिन्न कार्य स्थितियों के लिए विनिमेयता और लचीले अनुकूलन को सक्षम करता है।
व्यापक रूप से लागू: विविध औद्योगिक जरूरतों को पूरा करने के लिए घूर्णन शाफ्ट के एक-तरफ़ा दबाव सील के लिए उपयुक्त।
वैकल्पिक इलास्टोमर्स: RC2055-B, RC2055-C और RC2056-B, अनुकूलनशीलता में सुधार के लिए काम की स्थिति के अनुसार मैचिंग इलास्टोमेर सामग्री के चयन का समर्थन करते हैं।
आवेदन परिदृश्य:
घूर्णन शाफ्ट का एक-तरफ़ा दबाव सील औद्योगिक उपकरण, इंजीनियरिंग मशीनरी, हाइड्रोलिक सिस्टम, आदि के लिए उपयुक्त है।
ऐसे अवसर जहां उच्च-कार्य सीलिंग की आवश्यकता होती है, जैसे कि पेट्रोकेमिकल्स, ऊर्जा उपकरण, भारी मशीनरी, आदि।
तकनीकी लाभ:
स्टेनलेस स्टील स्प्रिंग्स दीर्घकालिक सीलिंग प्रभाव सुनिश्चित करने के लिए स्थिर रेडियल बल प्रदान करते हैं।
उच्च-कार्य प्लास्टिक और इलास्टोमेर सामग्री का संयोजन उच्च दबाव और उच्च गति वाली कामकाजी परिस्थितियों के लिए उपयुक्त है।
नाली विनिमेय डिजाइन स्थापना और रखरखाव को सरल करता है और उपयोग की लागत को कम करता है।
उपयोग सुझाव:
विशिष्ट कार्य स्थितियों के अनुसार उपयुक्त सील मॉडल और इलास्टोमर सामग्री का चयन करें।
सुनिश्चित करें कि सील को नुकसान से बचने के लिए स्थापना के दौरान नाली साफ है।
RC2055
लागू काम करने की स्थिति (सीमा मूल्य एक ही समय में प्रकट नहीं होना चाहिए)
| दबाव (एमपीए) | तापमान (℃) | रफ़्तार (एमएस) | मध्यम | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | लगभग सभी तरल और गैस मीडिया |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
सामग्री चयन
1। मिलान ओ-रिंग सामग्री का चयन किया जा सकता है: RO1 नाइट्राइल रबर (NBR), RO2 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, E.C.
3। स्टेनलेस स्टील स्प्रिंग: वी-आकार का वसंत।
आदेश देना उदाहरण
RC2055- 40-PTFE4+V SHAFT DIAMETER 40, सीलिंग रिंग सामग्री PTFE4 है, स्टेनलेस स्टील स्प्रिंग V- आकार का वसंत है
RC20555-B-40-PTFE4+R02 SHAFT DIAMETER 40 है, सीलिंग रिंग मटेरियल PTFE4 है, ओ-रिंग का मिलान फ्लोरोरुबर है
RC20555-C-40-PTFE4+R02 SHAFT व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, ओ-रिंग का मिलान फ्लोरोरुबर है

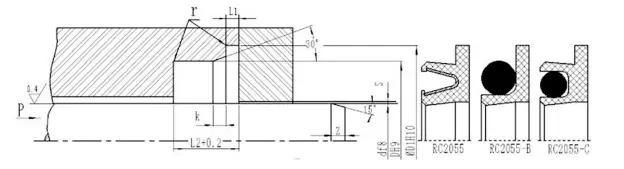

विनिर्देश पैरामीटर तालिका (पैरामीटर सीमा के भीतर सभी विनिर्देश उपलब्ध हैं)
| रॉड व्यास D F8 | नाली व्यास DH9 | नाली व्यास D1H10 | बढ़त की गहराई एल 1 | नाली चौड़ाई एल | आयात chamfer k | रेडियल क्लीयरेंस एस मैक्स | चामर लंबाई | आर अधिकतम | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19.9 | डी+5 | डी+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8l | 0.8 |
| 20 ~ 39.9 | डी+7 | d+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | d+10.5 | d+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | डी+14 | डी+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
नोट: यह अनुशंसा की जाती है कि घूर्णन शाफ्ट की सतह की कठोरता HRC of 58 होनी चाहिए।

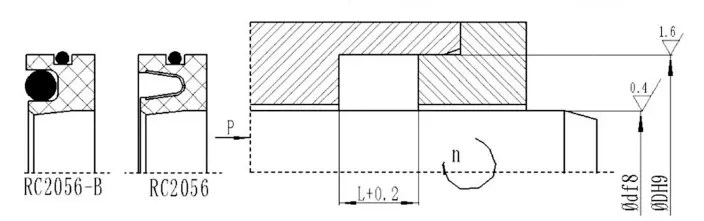

RC2056
लागू काम करने की स्थिति (सीमा मूल्य एक ही समय में प्रकट नहीं होना चाहिए)
| दबाव (एमपीए) | तापमान (℃) | रफ़्तार (एमएस) | मध्यम | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | लगभग सभी तरल और गैस मीडिया |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
सामग्री चयन
1। मिलान ओ-रिंग सामग्री का चयन किया जा सकता है: RO1 नाइट्राइल रबर (NBR), RO2 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, E.C. 3। स्टेनलेस स्टील स्प्रिंग: वी-आकार का वसंत।
आदेश देना उदाहरण
RC2056-40*62*8-ptfe4+v d*d*l, सीलिंग रिंग सामग्री ptfe4 है, और स्टेनलेस स्टील स्प्रिंग एक वी-आकार का वसंत है RC2056-B-40*62*8-PTFE4+R02 D*D*L, सीलिंग रिंग सामग्री PTFE4 है, और मिलान ओ-रिंग फ्लोरोरुबर है
