रोटरी शाफ्ट लिप सीलइन्हें आमतौर पर तेल सील के रूप में जाना जाता है। वे रोटरी बियरिंग हाउसिंग में स्थापित होते हैं और घूर्णन शाफ्ट के विरुद्ध सापेक्ष गति से गुजरते हैं। एक धातु इंसर्ट संरचनात्मक समर्थन प्रदान करता है, जबकि एक गार्टर स्प्रिंग सीलिंग लिप पर रेडियल प्रीलोड लागू करता है, जिससे स्नेहक रिसाव और बाहरी दूषित पदार्थों के प्रवेश को रोका जा सकता है।

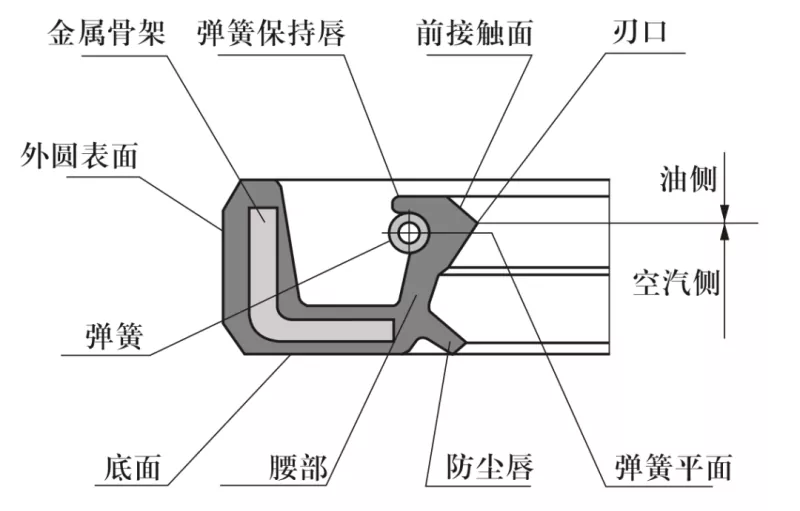

सामान्य तेल सील क्रॉस-सेक्शन का योजनाबद्ध
1. शाफ्ट सामग्री: आमतौर पर कार्बन स्टील या स्टेनलेस स्टील। उच्च गति अनुप्रयोगों के लिए, एचआरसी 40-45 की कठोरता के साथ क्रोम प्लेटिंग का उपयोग किया जाता है।
2. रोटरी शाफ्ट और हाउसिंग बोर डिज़ाइन: शाफ्ट की सतह चिकनी और गड़गड़ाहट से मुक्त होनी चाहिए। सर्पिल मशीनिंग के निशान पंपिंग प्रभाव पैदा कर सकते हैं जिससे रिसाव हो सकता है; इसलिए, शाफ्ट क्षेत्र को पीसने की सिफारिश की जाती है जहां सील रा 0.1-0.5 माइक्रोन की सतह खुरदरापन पर स्थापित की जाती है। जैसे-जैसे घूर्णी गति बढ़ती है, एक चिकनी फिनिश की आवश्यकता होती है।
स्थापना और निष्कासन की सुविधा के लिए, शाफ्ट और हाउसिंग बोर को चैंफ़र या गोल किनारों के साथ डिज़ाइन किया जाना चाहिए, जैसा कि चित्र 1 और 2 में दिखाया गया है।

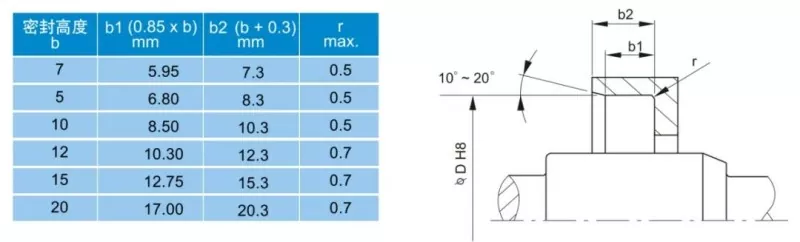

चित्र 1: हाउसिंग बोर चम्फर डिज़ाइन

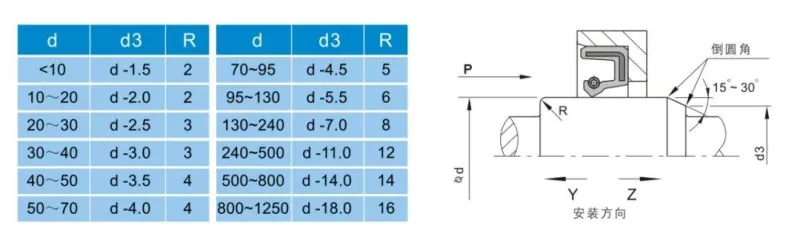

चित्र 2: रोटरी शाफ्ट चैम्बर डिज़ाइन
सीलिंग प्रदर्शन को प्रभावित करने वाले कई कारक हैं। तेल सील की अपनी सामग्री और संरचना के अलावा, माध्यम, तापमान, दबाव, स्नेहन, गति और सतह खुरदरापन जैसे कारक सीधे प्रदर्शन को प्रभावित करते हैं - और ये कारक अक्सर एक दूसरे के साथ बातचीत करते हैं। उपयोगकर्ता संदर्भ के लिए निम्नलिखित चार्ट उपलब्ध कराए गए हैं।

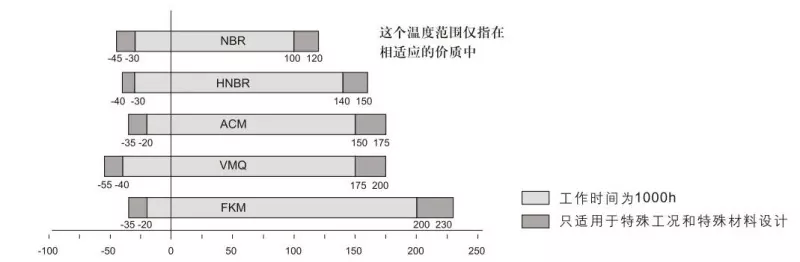

चित्र 3: तेल सील पर तापमान का प्रभाव

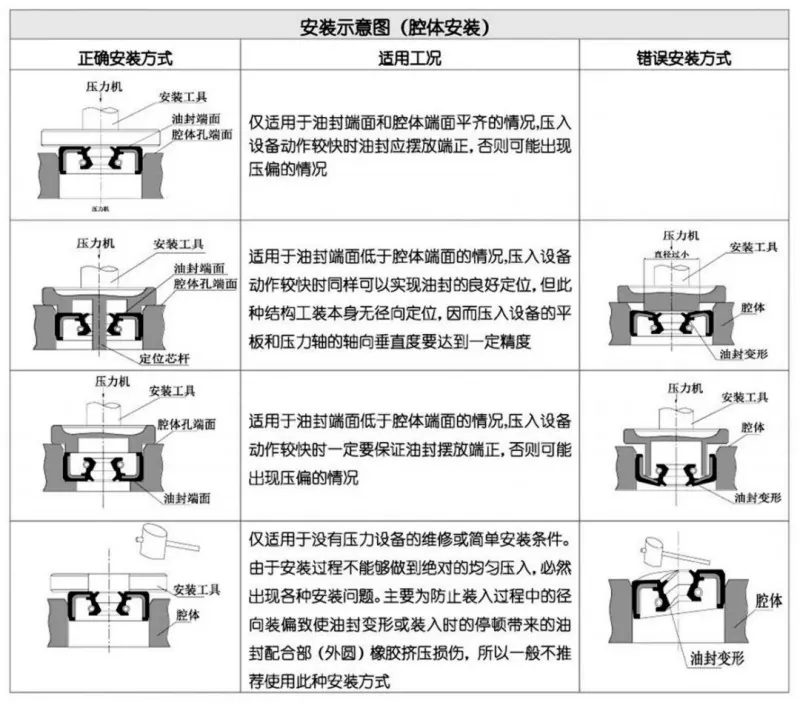

तेल सील के समुचित कार्य के लिए सावधानीपूर्वक स्थापना एक शर्त है।
