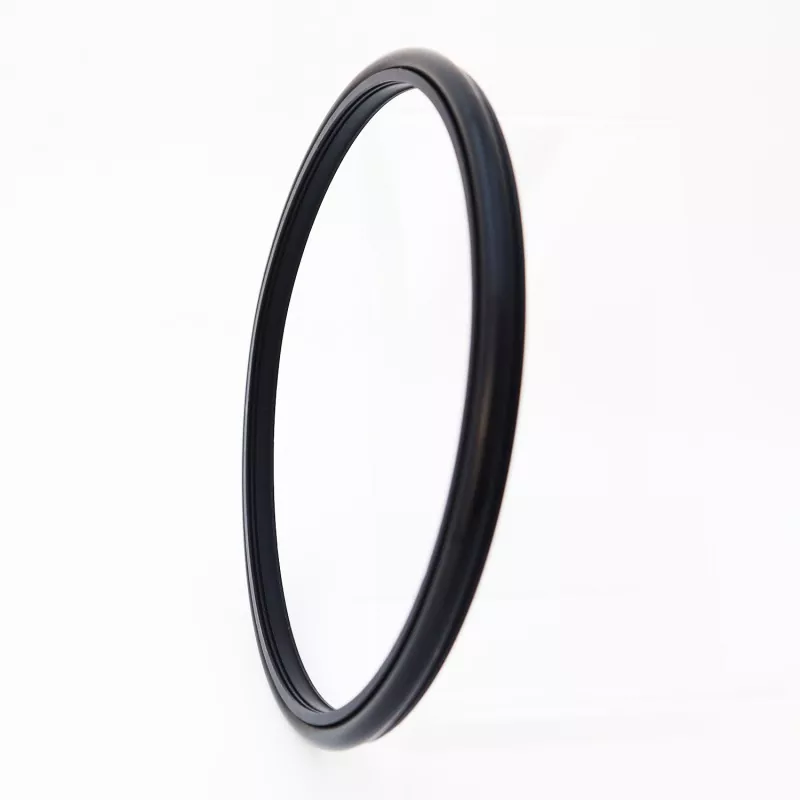

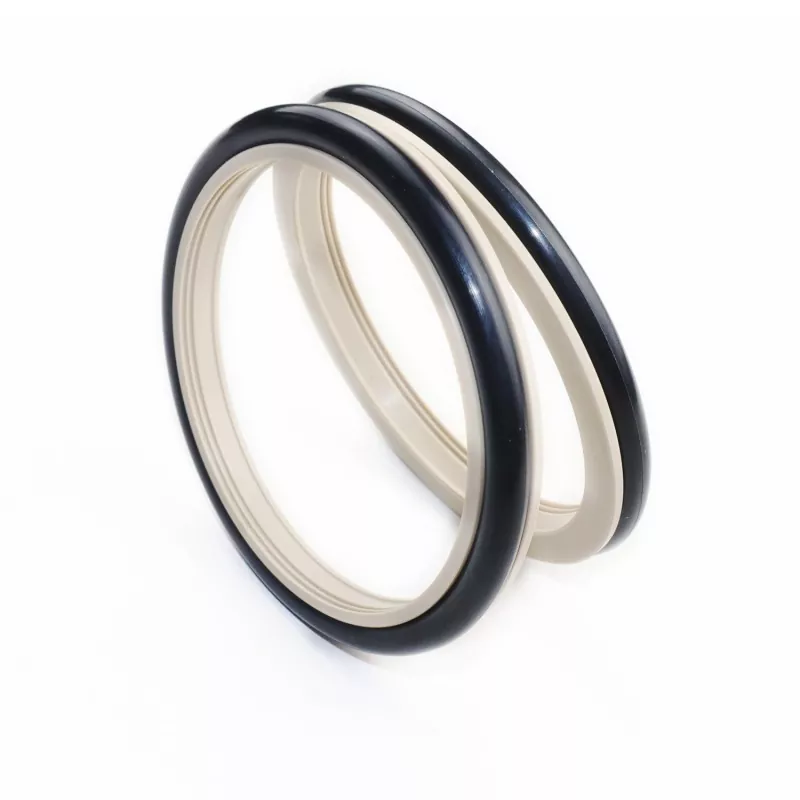

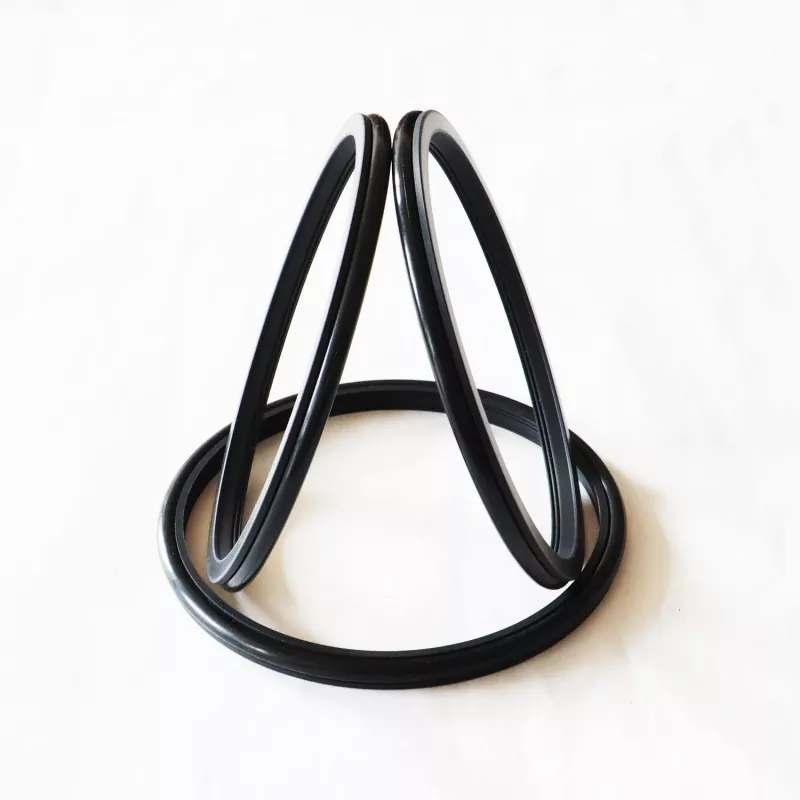

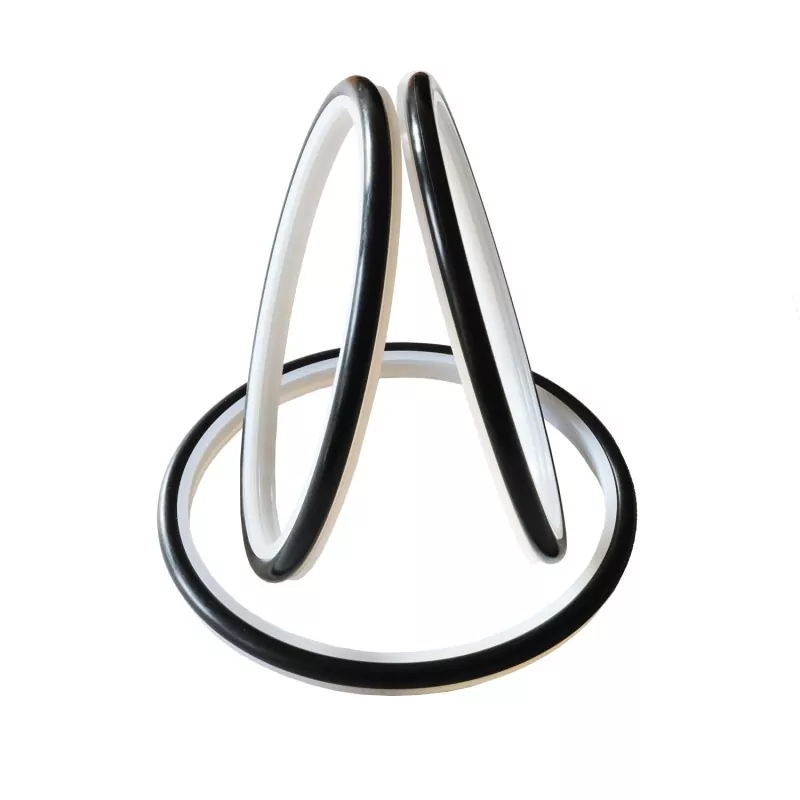

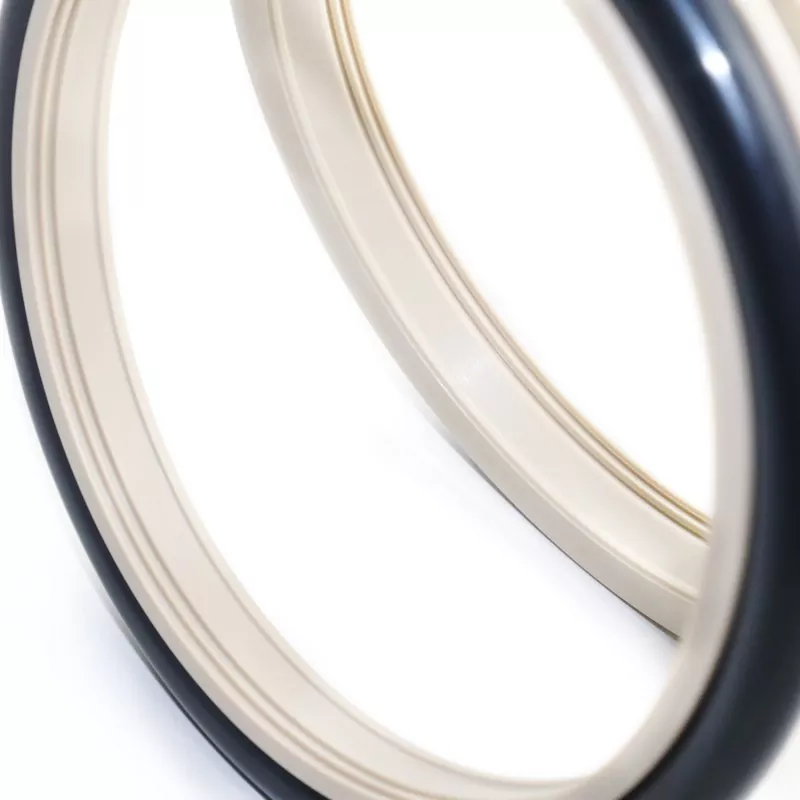

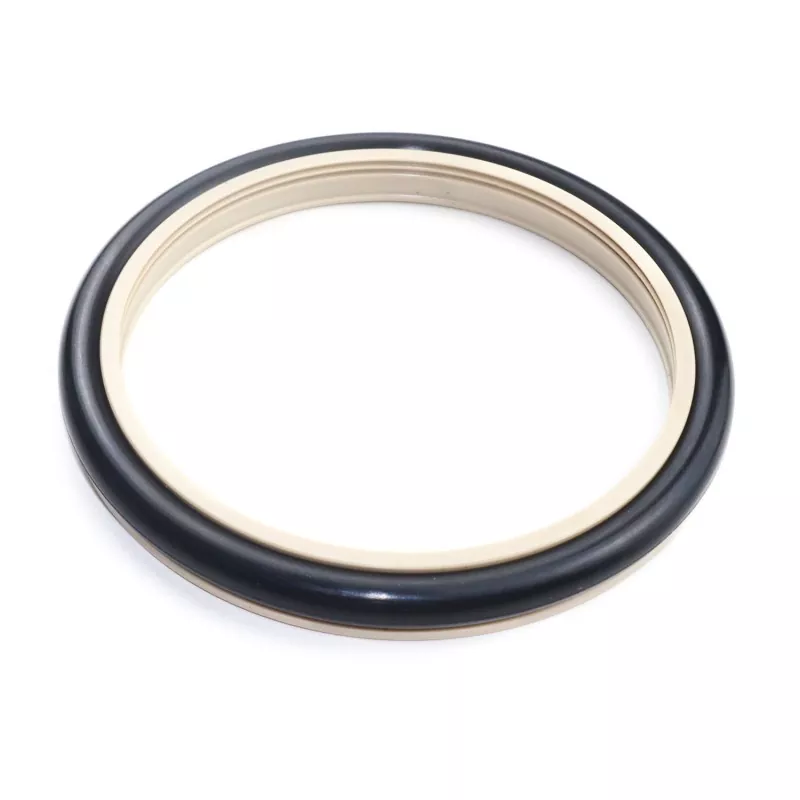

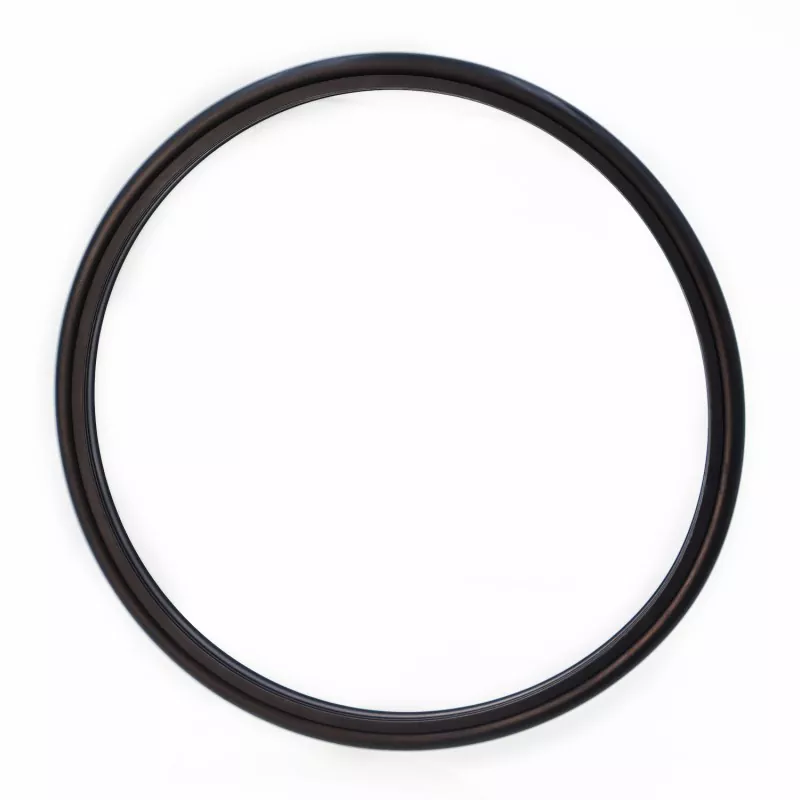

पिस्टन रॉड्स (शाफ्ट) के लिए प्रबलित दाँतेदार मिश्रित सील (सीमेंट स्लरी सील) में उच्च प्रदर्शन इंजीनियरिंग प्लास्टिक और रबर ओ-रिंग से बनी एक विशेष रूप से डिजाइन की गई दाँतेदार सीलिंग रिंग होती है; यह हाइड्रोलिक प्रत्यागामी और रोटरी अनुप्रयोगों में यूनिडायरेक्शनल सीलिंग के लिए उपयुक्त है। इसका उपयोग मुख्य रूप से प्लंजर पंप, मड पंप, स्क्रू ड्रिलिंग उपकरण, ड्रिलिंग रिग, तेल अन्वेषण उपकरण, कंक्रीट मिक्सिंग प्लांट और बहुत कुछ में किया जाता है।
मुख्य विशेषताओं में लंबी सेवा जीवन, कम घर्षण, उत्कृष्ट सीलिंग प्रदर्शन, कॉम्पैक्ट डिजाइन और स्थापना, उपयोग और रखरखाव में आसानी शामिल है। सीलिंग लिप प्रोफ़ाइल और मोटाई का अनुकूलित डिज़ाइन सीमेंट घोल जैसे कठोर मीडिया के संपर्क में आने पर भी प्रभावी सीलिंग सुनिश्चित करता है।
जब मिट्टी जैसे मीडिया के साथ उपयोग किया जाता है, तो दो (या अधिक) सीलिंग चरणों के बीच चिकनाई वाले ग्रीस को इंजेक्ट करने की सिफारिश की जाती है।
सीमा मान एक साथ नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मध्यम |
|
|
प्रत्यावर्ती गति |
घूर्णी गति |
|||
|
≤100 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
≤2 |
पानी, मिट्टी, कच्चा तेल, हाइड्रोलिक तेल, इमल्शन |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |
||||
1. संगत ओ-रिंग सामग्री में शामिल हैं: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4; अन्य उपलब्ध सामग्रियों में PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 आदि शामिल हैं।
ऑर्डर मॉडल: RC2061-80*91.7*7.6-PTFE4-R01 (मॉडल - शाफ्ट व्यास * नाली व्यास * नाली चौड़ाई - सामग्री कोड)
निर्दिष्ट पैरामीटर सीमा के भीतर आकार उपलब्ध हैं।
|

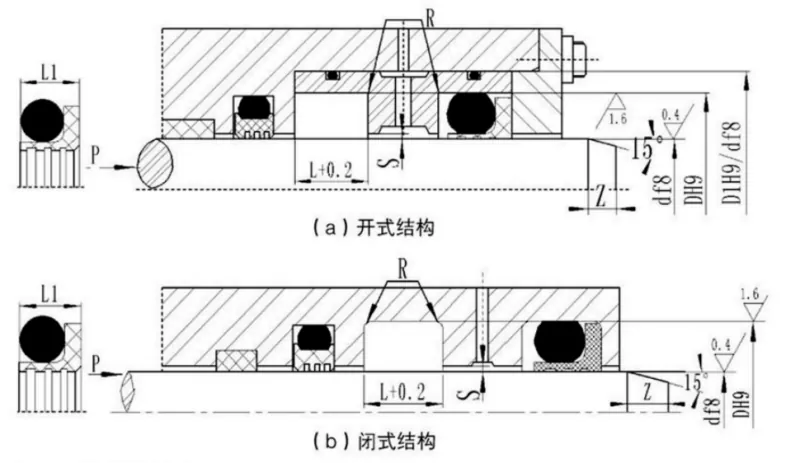

दस्ता व्यास सीमा मानक प्रकार डी एफ8 आरसी2061 |
दस्ता व्यास सीमा अत्यधिक टिकाऊ डी एफ8 आरसी2061-जेड |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
सील की चौड़ाई एल1 |
कोने की त्रिज्या आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग क्रॉस-सेक्शन व्यास |
||
|
<10एमपीए |
<20एमपीए |
<40एमपीए |
||||||||
|
5~15.9 |
- |
डी+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
डी+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
डी+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
डी+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
डी+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. शाफ्ट व्यास ≤30 मिमी के लिए, एक खुली नाली डिजाइन की सिफारिश की जाती है।
2. रोटरी सीलिंग अनुप्रयोगों के लिए, घूर्णन शाफ्ट की सतह की कठोरता HRC ≥58 होनी चाहिए।
3. 30 एमपीए से अधिक दबाव के लिए, एक्सट्रूज़न गैप के लिए H8/f8 फिट की सिफारिश की जाती है।
