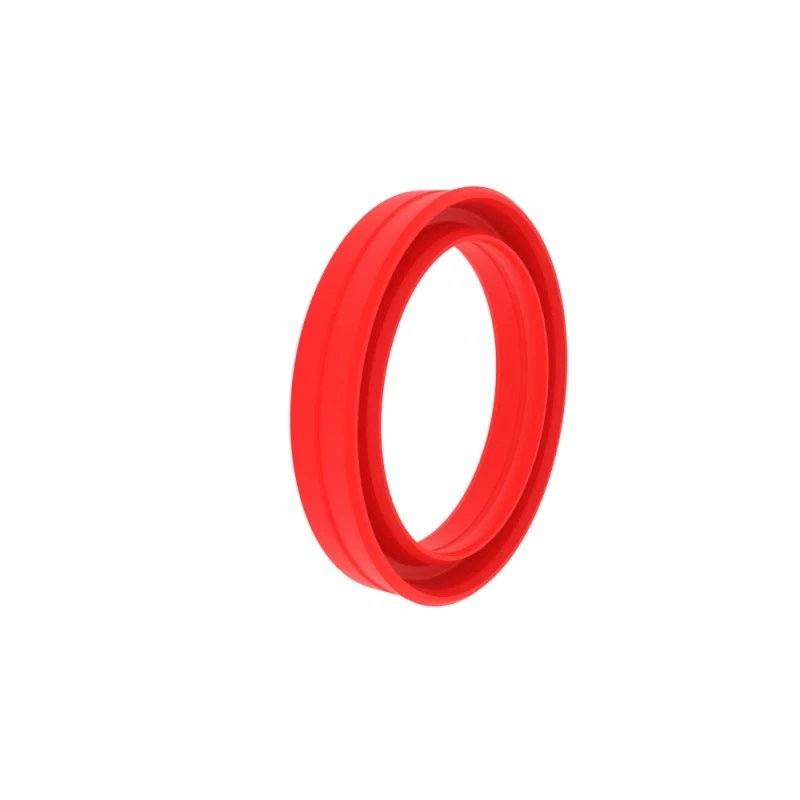

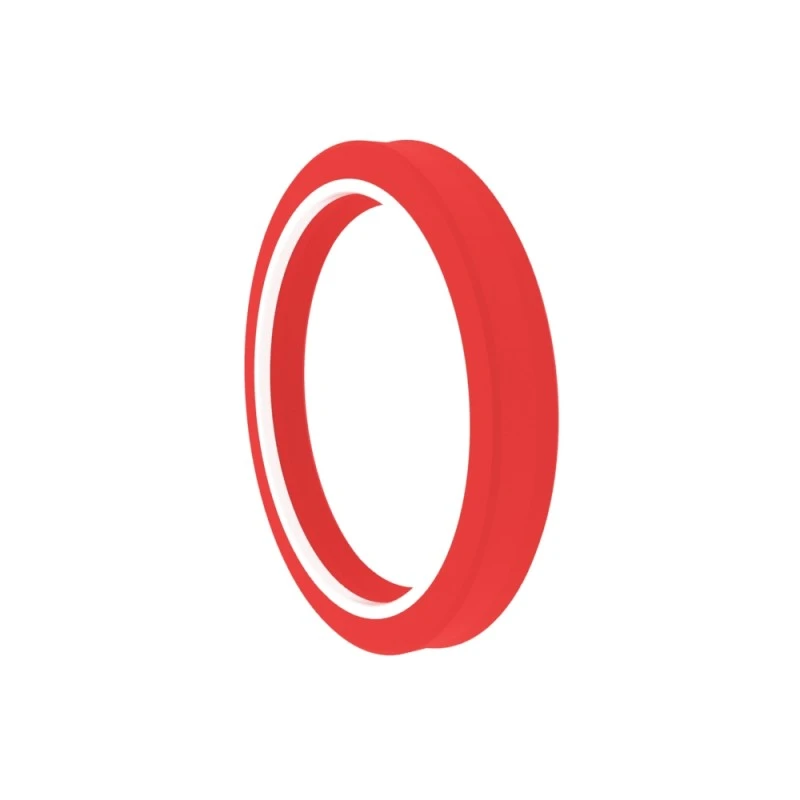

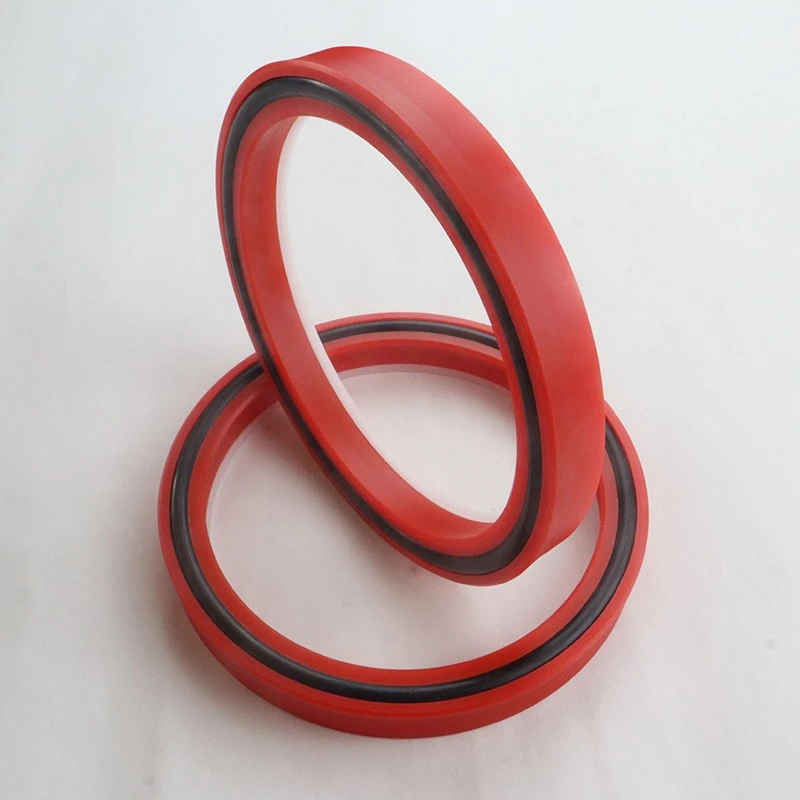

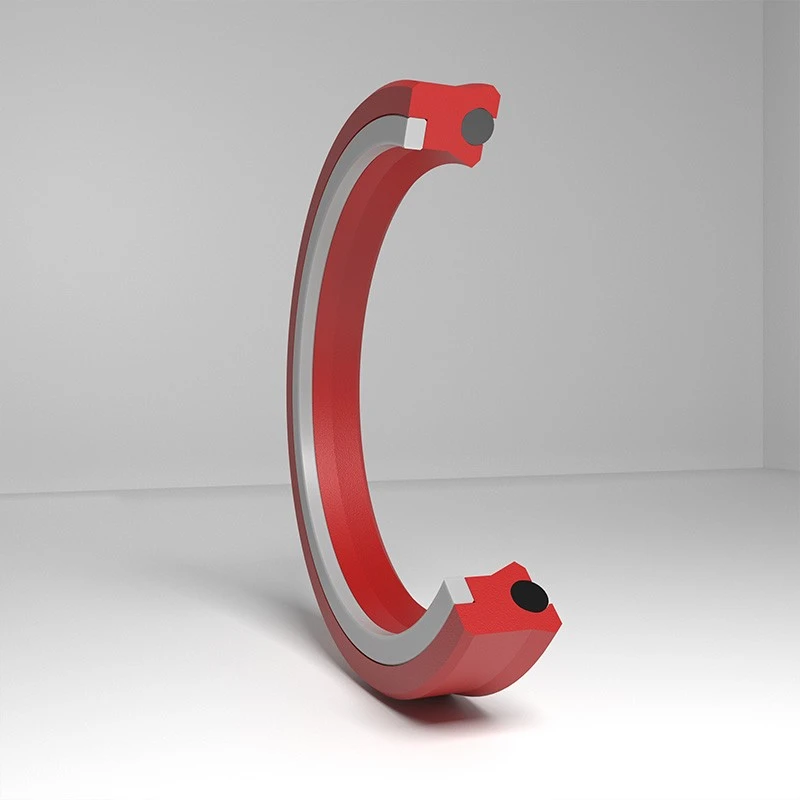

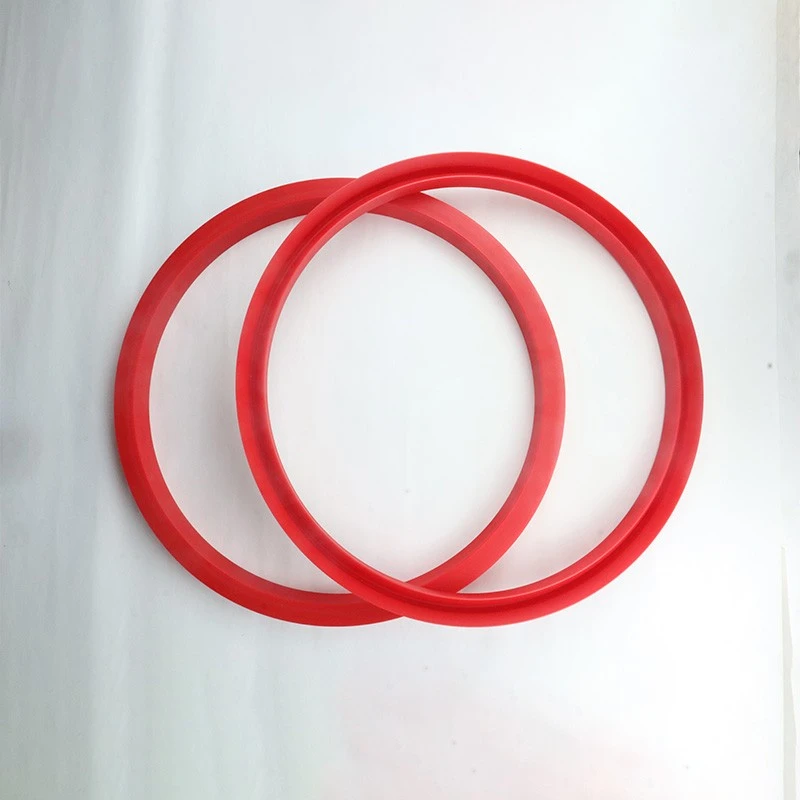

पिस्टन रॉड सील टर्निंग सील

हमारी आरसीएस श्रृंखला, पेशेवर डिजाइन और तकनीकी उत्पादन के माध्यम से, पिस्टन रॉड सील टर्निंग सील की विविध आवश्यकताओं को पूरा करती है, सामान्य परिदृश्यों से चरम काम की स्थिति तक सटीक समाधान प्रदान करती है।

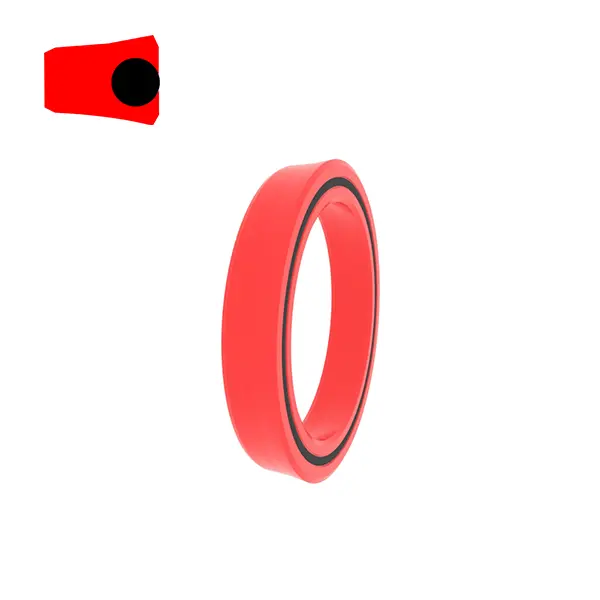

संरचनात्मक डिजाइन के संदर्भ में, बुनियादी मॉडल स्थिरता और उपयोग में आसानी पर केंद्रित होते हैं: RCS101/103 पूर्व-कसने वाले ओ-रिंग्स या सहायक होंठों के माध्यम से स्थिरता को बढ़ाता है, विशेष रूप से छोटे स्ट्रोक के लिए; RCS102/104R/117R सामग्री और नाली संगतता (जैसे कि मानक नाली उच्च दबाव परिदृश्यों के लिए RCS102R) के अनुकूलन करके उच्च दबावों का समर्थन करता है। वायवीय प्रणालियों के लिए, RCS105/205 चिकनाई तेल फिल्म को बनाए रखने और स्नेहन/गैर-स्नेह वातावरण के अनुकूल होने के लिए एक विशेष लिप डिज़ाइन को अपनाता है।

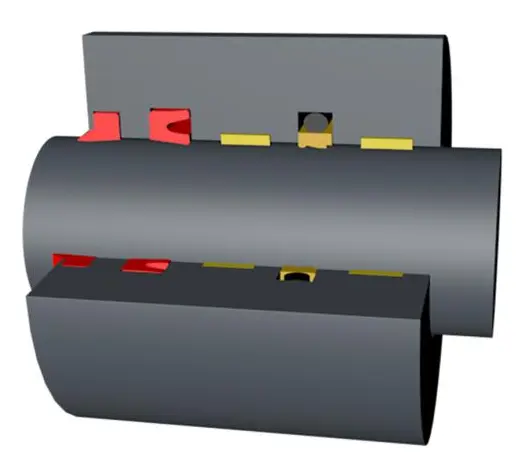

Ruichen Seals सामग्री और कार्यात्मक नवाचार पर भी ध्यान केंद्रित करता है। RCS118/119/124-129 जैसे मॉडल मुख्य शरीर के रूप में पॉलीटेट्रैफ्लुओरोथिलीन (PTFE) या पॉलीयूरेथेन का उपयोग करते हैं, दबाव को संतुलित करने के लिए मंडर स्प्रिंग्स या ओ-रिंग्स के साथ संयुक्त, कम घर्षण, एंटी-ड्राई पहनने, और संक्षारण प्रतिरोध को प्राप्त करने के लिए, रासायनिक और भोजन के लिए उच्च तापमान प्रतिरोध आवश्यकताओं को पूरा करने के लिए। RCS129 RCS101 के साथ एक सीलिंग सिस्टम बना सकता है, जो चलने वाली मशीनरी और भारी हाइड्रोलिक उपकरणों के लिए उपयुक्त है; RCS126-128 असममित वी-पीस डिजाइन के माध्यम से कम दबाव वाली सीलिंग का अनुकूलन करता है और दवा और रासायनिक उद्योग के लिए अनुकूलित है।

जटिल कामकाजी परिस्थितियों के लिए, RCS120/138 और अन्य डबल-एक्टिंग सील में एकीकृत समर्थन रिंग डिज़ाइन है, जो उच्च दबाव और विरूपण के लिए प्रतिरोधी है और कॉम्पैक्ट खांचे के लिए अनुकूल है; RCS131 एक ओ-रिंग विकल्प है, जो एक्सट्रूज़न और रासायनिक प्रतिरोध दोनों के लिए प्रतिरोधी है, और भोजन और दवा उद्योग के लिए पसंदीदा विकल्प बन गया है। और RCS116/216 डाउनटाइम लागत को कम करने के लिए स्थिरता स्थापना के माध्यम से पुराने सिलेंडर की मरम्मत कर सकते हैं।

आरसीएस श्रृंखला ग्राहकों को उच्च दबाव, उच्च गति, संक्षारक मीडिया और विशेष उद्योग चुनौतियों से निपटने में मदद करती है, और उपकरण विश्वसनीयता और जीवन में सुधार करती है।

उत्पाद सुविधाएँ और अनुप्रयोग:

पिस्टन रॉड सील टर्निंग सील हाइड्रोलिक सिलेंडर और सिलेंडर, इंजीनियरिंग वाहन, कृषि मशीनरी, क्रेन और समुद्री हाइड्रोलिक उपकरण, मशीन टूल्स के लिए उपयुक्त हैं।

भारी औद्योगिक मशीनरी, प्रेस, रासायनिक उद्योग, तेजी से तेल सिलेंडर और स्थिति मशीनरी खाद्य उद्योग, दवा उद्योग में उपयोग किया जाता है।

लाभ

पिस्टन रॉड सील टर्निंग सील एक विस्तृत तापमान सीमा, उत्कृष्ट स्थिर और गतिशील सीलिंग प्रदर्शन, और गतिशील परिस्थितियों में मजबूत अवशिष्ट तेल वसूली क्षमता के साथ, खांचे में सख्ती से एम्बेडेड हैं। कम घर्षण, कोई रेंगने वाला, उच्च पहनने वाला प्रतिरोध, कम स्थिर और घर्षण मूल्य, केवल अच्छा एंटी-एक्सट्रूज़न प्रदर्शन, अच्छा तापीय चालकता और एक विस्तृत तापमान सीमा।

पुराने पिस्टन छड़ के लिए उपयुक्त, रेंगने के लिए खुले प्रकार आसान है।

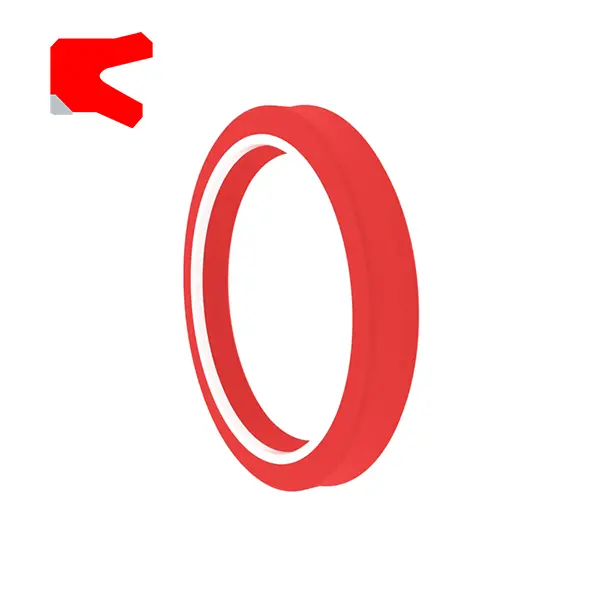

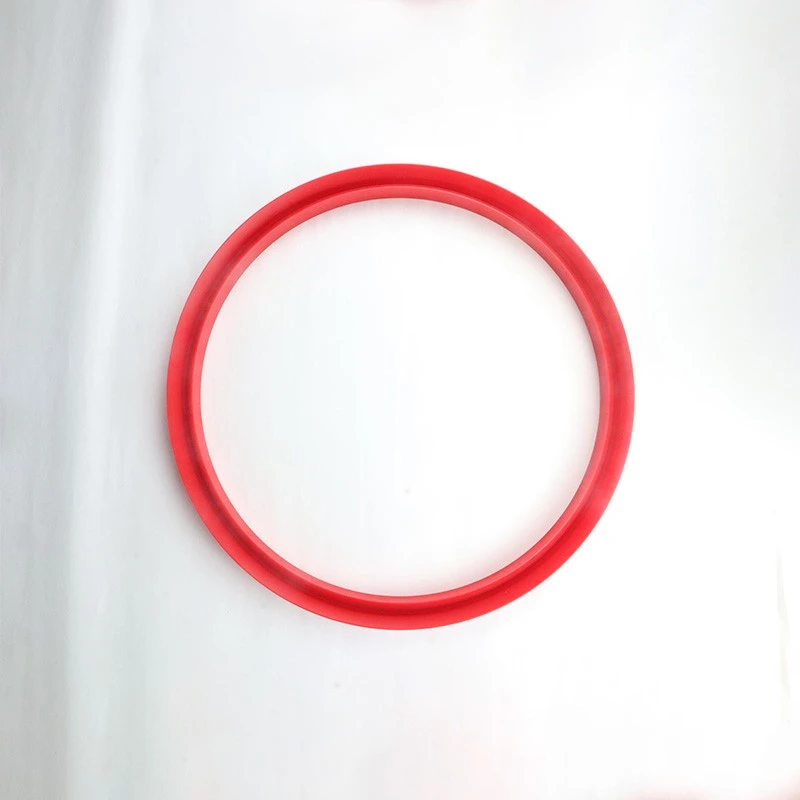

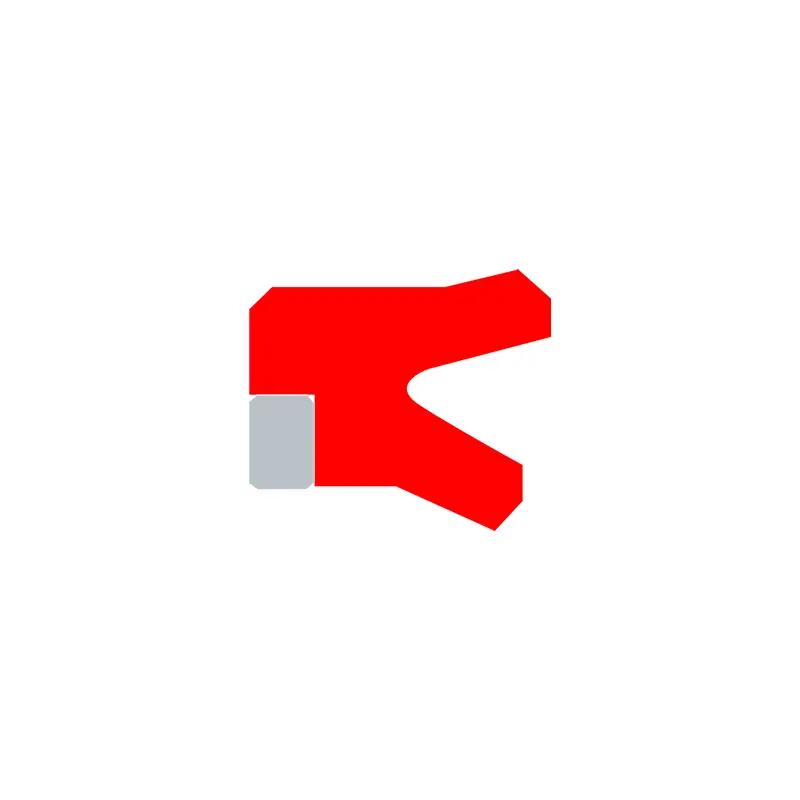

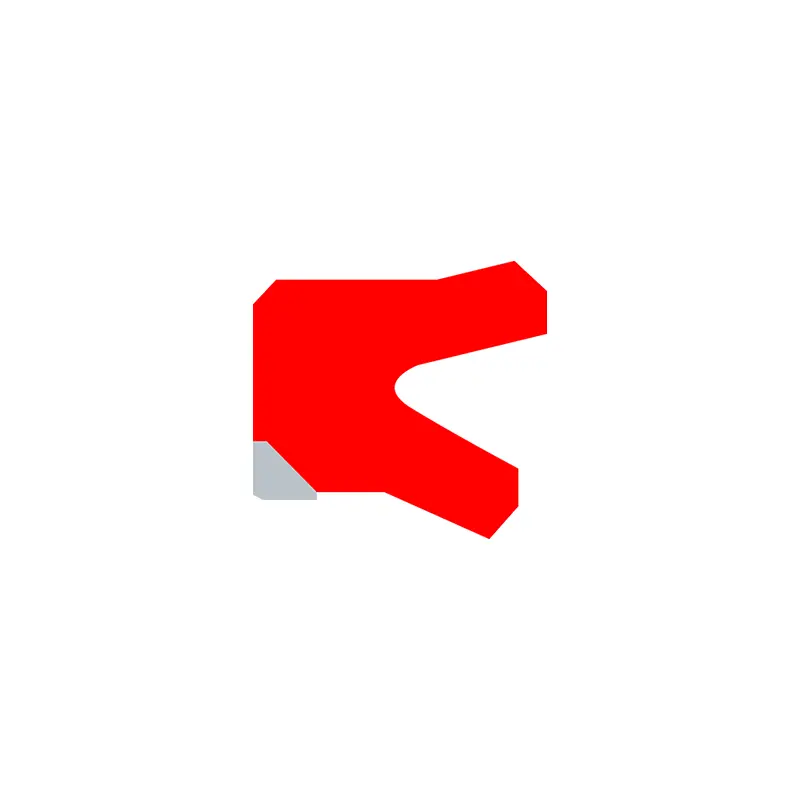

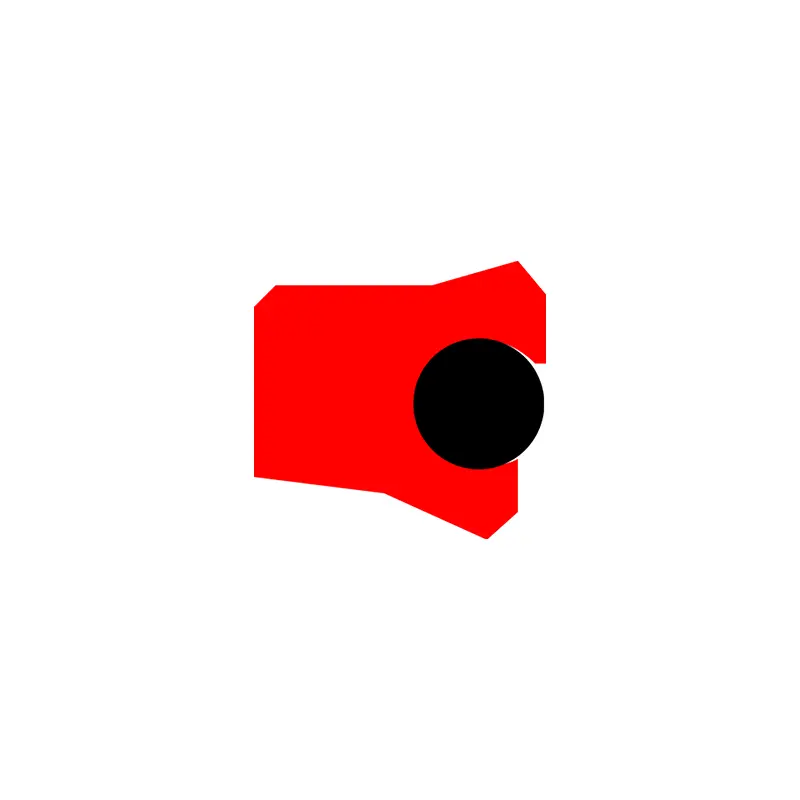

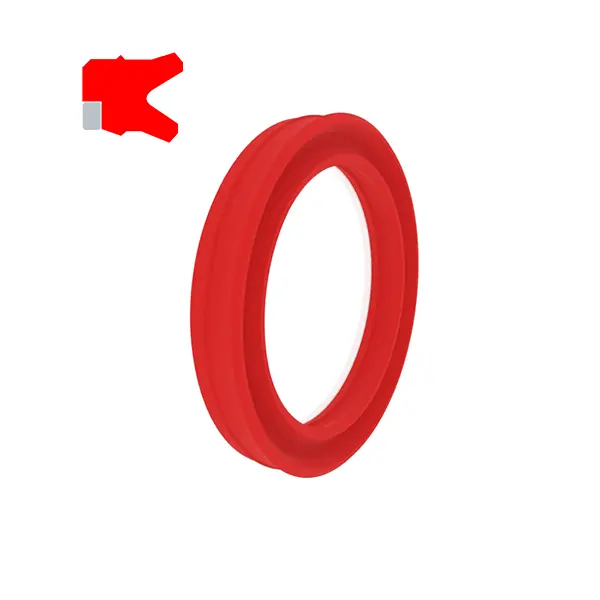

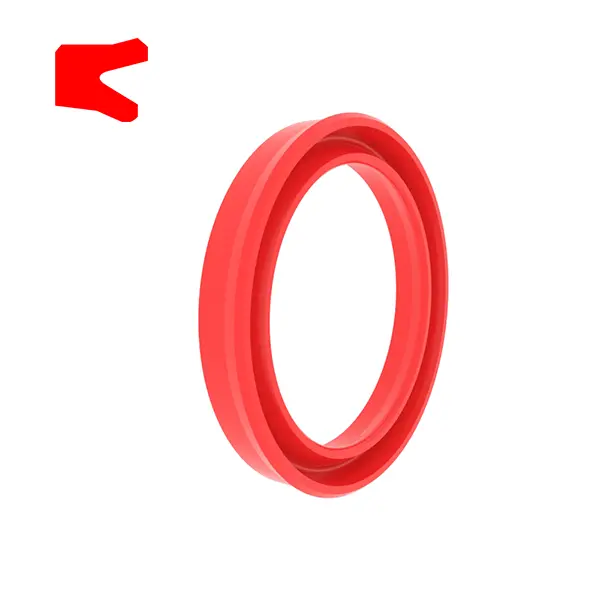

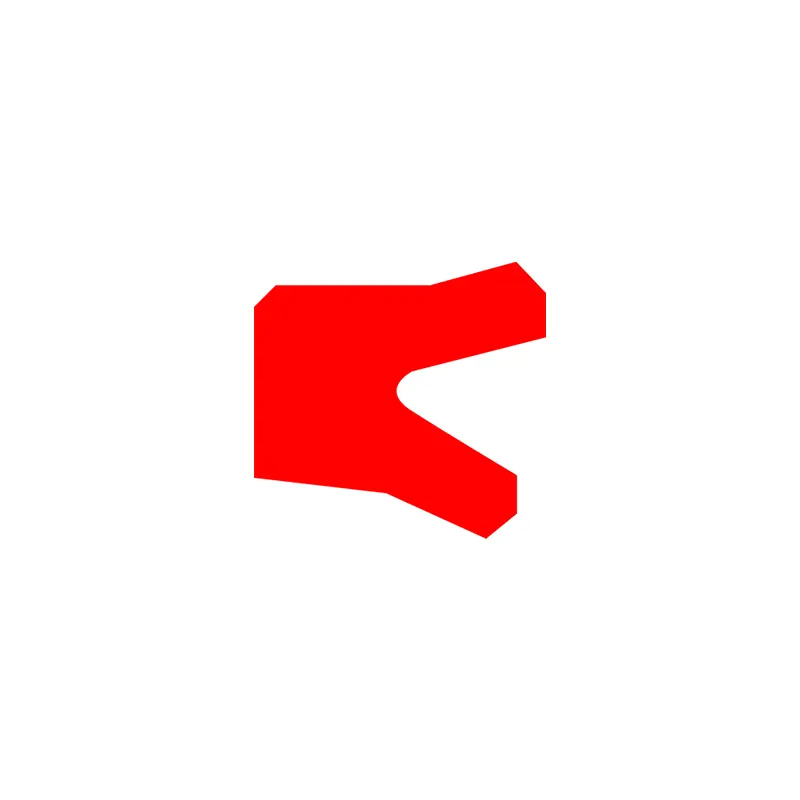

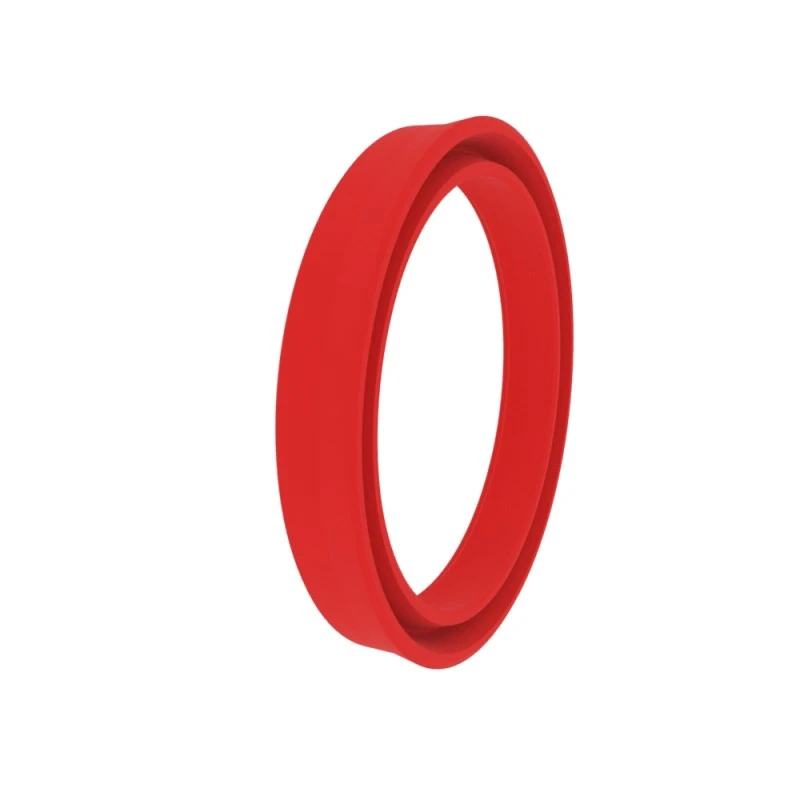

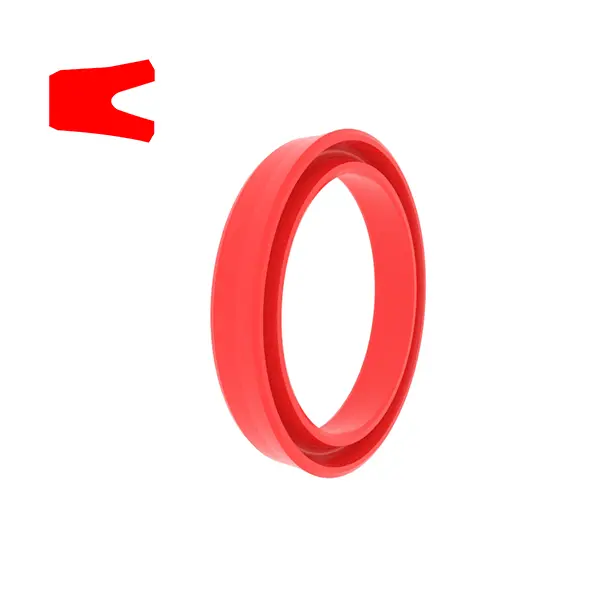

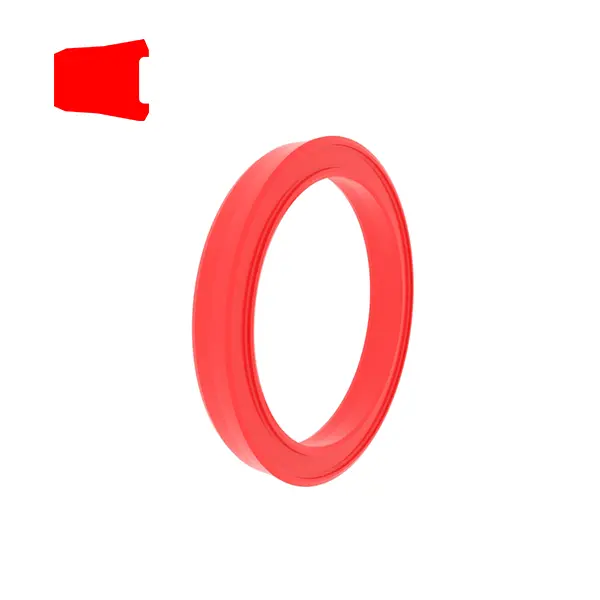

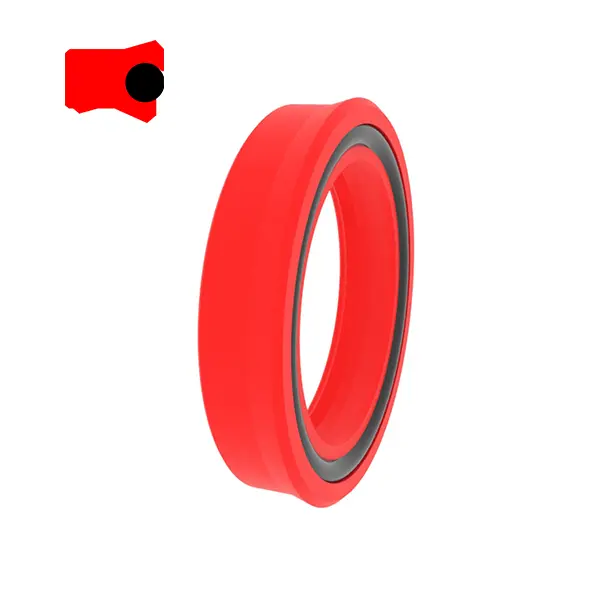

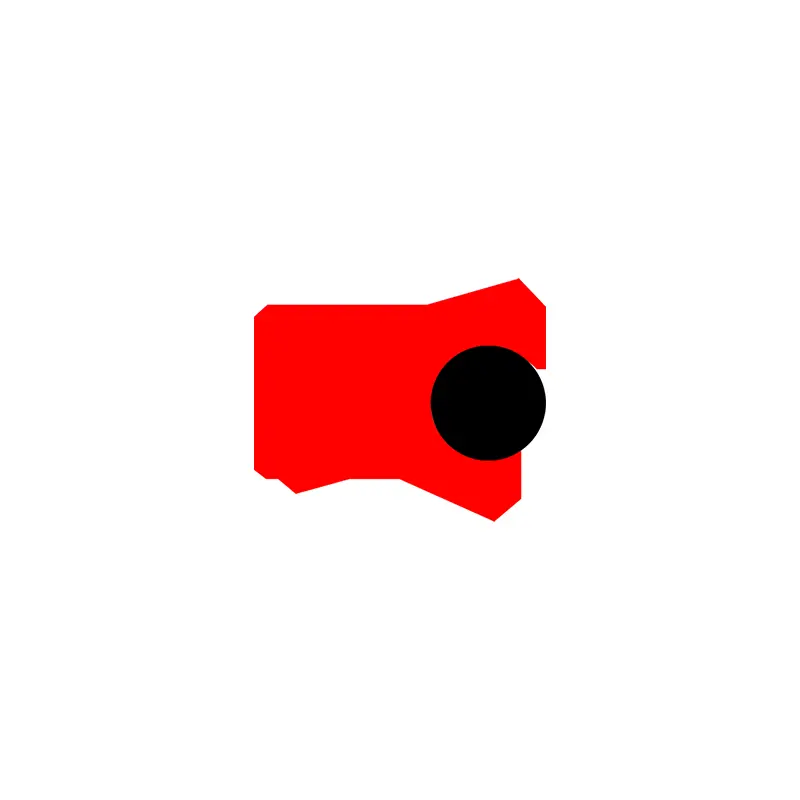

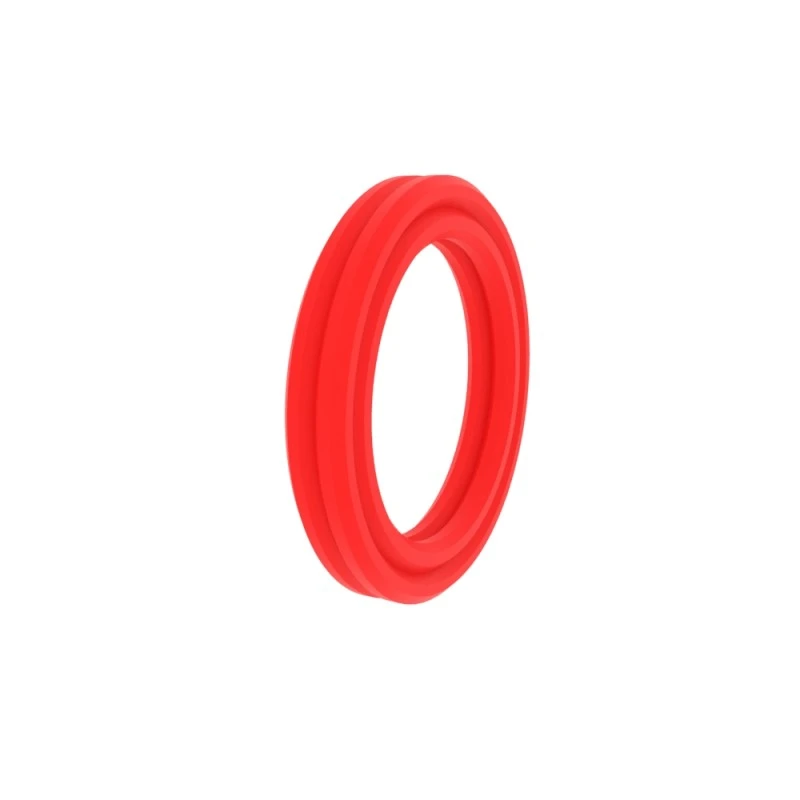

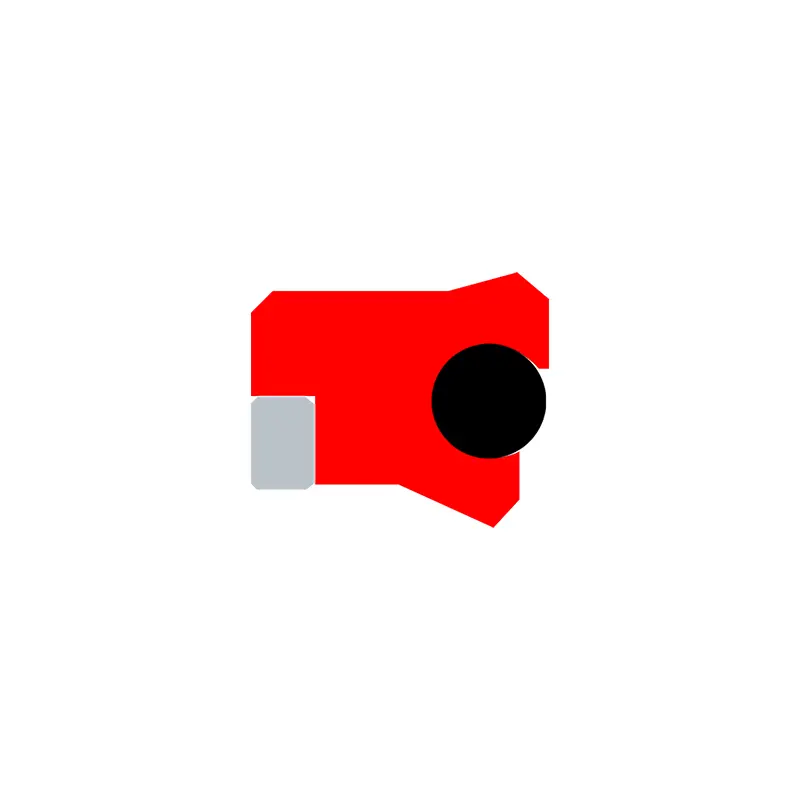

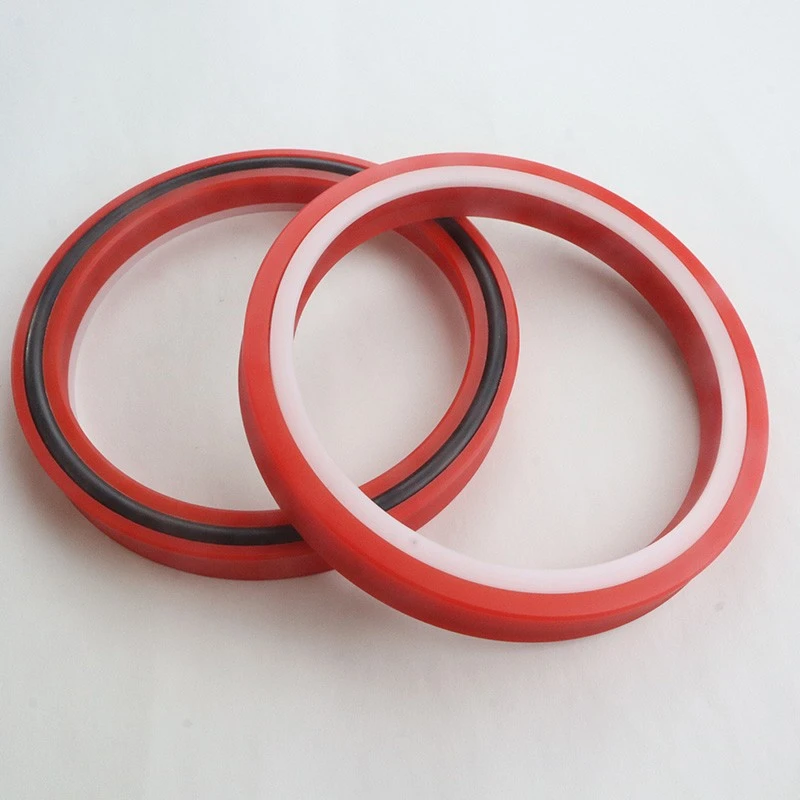

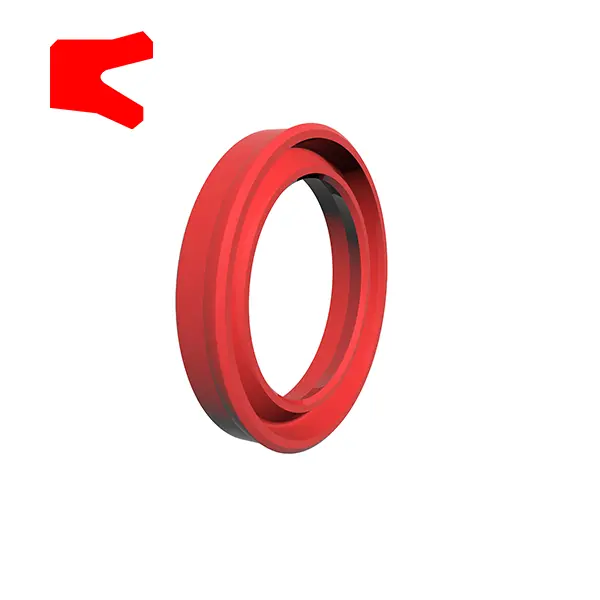

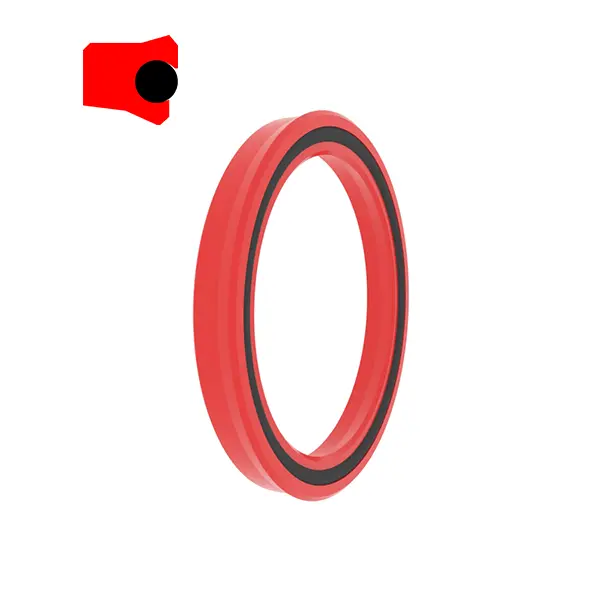

RCS101

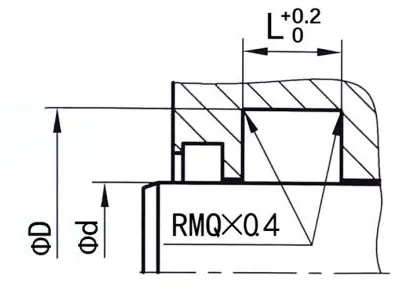

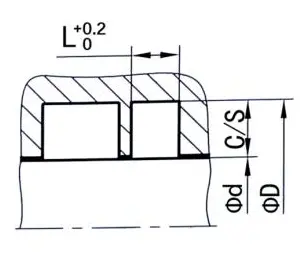

आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई

आदेश देना उदाहरण

मॉडल: RCS101

नाली का आकार: 100x115x10

सामग्री: आरसी-पु-एच

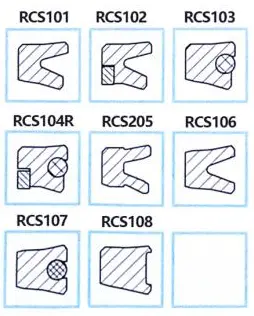

सील प्रकार: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
मुख्य आवेदन: हाइड्रोलिक और वायवीय सिलेंडर के लिए उपयुक्त
लाभ: खांचे में स्थिर एम्बेडिंग, व्यापक तापमान सीमा, उत्कृष्ट स्थिर और गतिशील सीलिंग प्रदर्शन, गतिशील परिस्थितियों में मजबूत अवशिष्ट तेल निष्कर्षण क्षमता।
सामग्री: पॉलीयुरेथेन, रबर

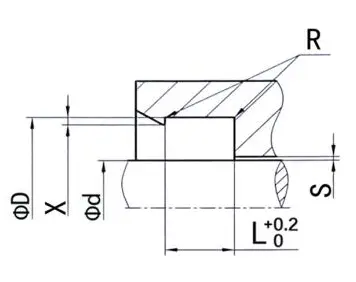

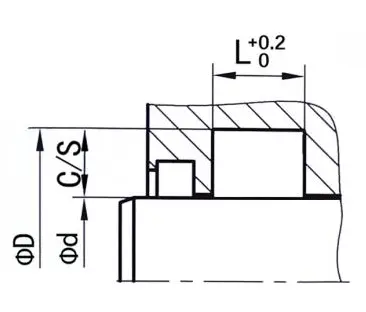

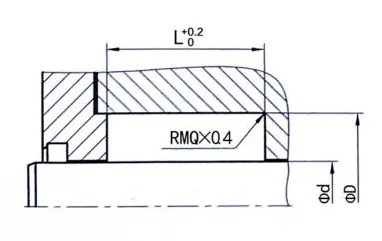

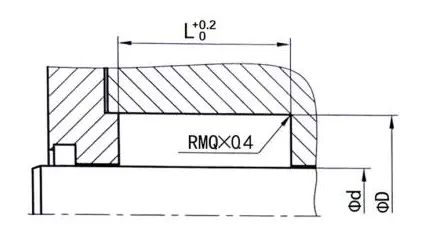

सील नाली उदाहरण	निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है)
		Φd	Φd	L	सी/एस	अधिकतम बहिष्करण अंतराल
						100bar	250bar	400bar
		5-24.9	Φd+8	6.3	4	0.50	0.35	0.25
		25-49.9	Φd+10	8	5	0.50	0.35	0.25
		50-149.9	Φd+15	10	7.5	0.50	0.35	0.25
		150-229.9	Φd+20	14	10	0.50	0.35	0.25
		300-499.9	Φd+25	17	12.5	0.50	0.35	0.25
		500-699.9	Φd+30	25	15	0.50	0.35	0.25
		＞ 700	Φd+40	32	20	0.60	0.40	0.30
		＞ 1000	Φd+50	40	25	0.70	0.50	0.40

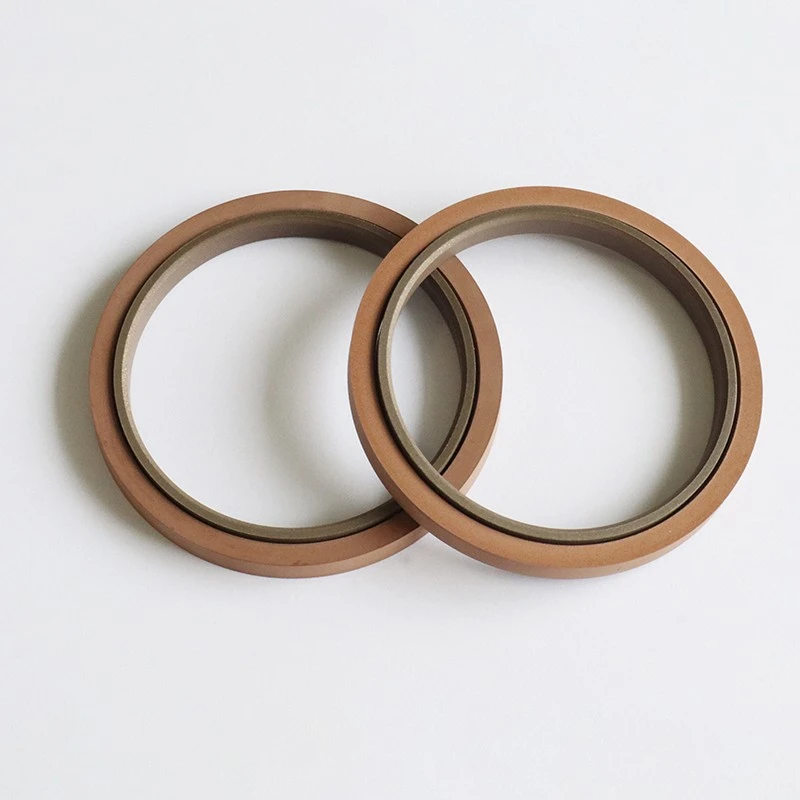

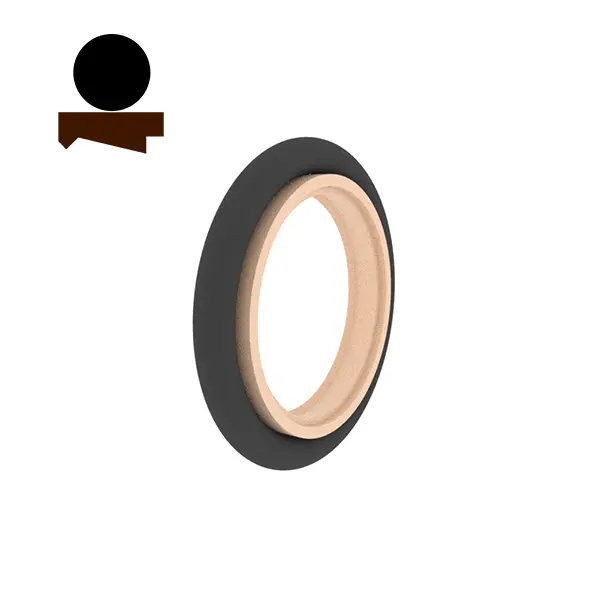

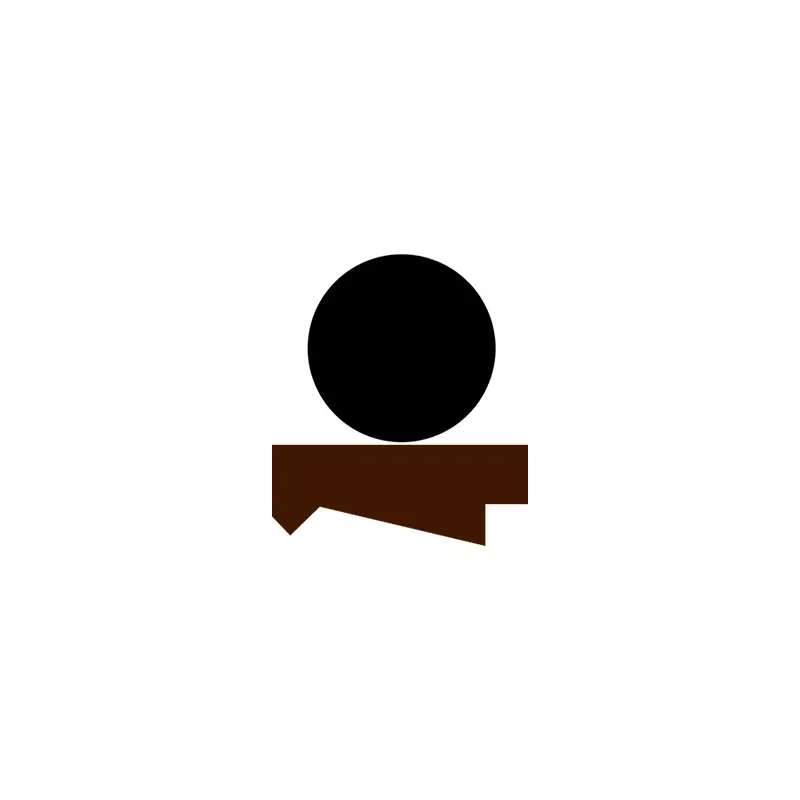

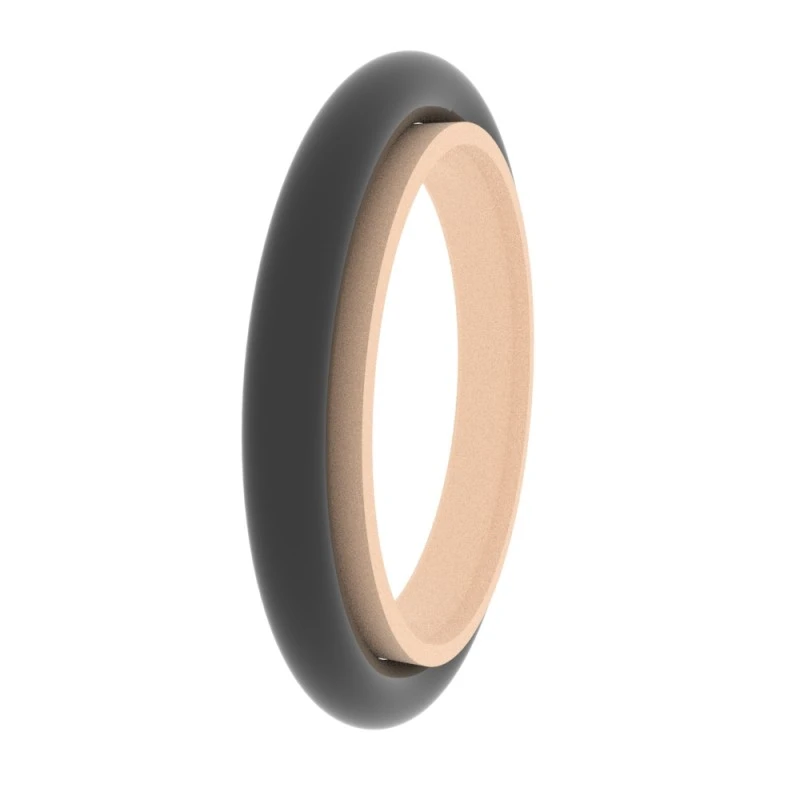

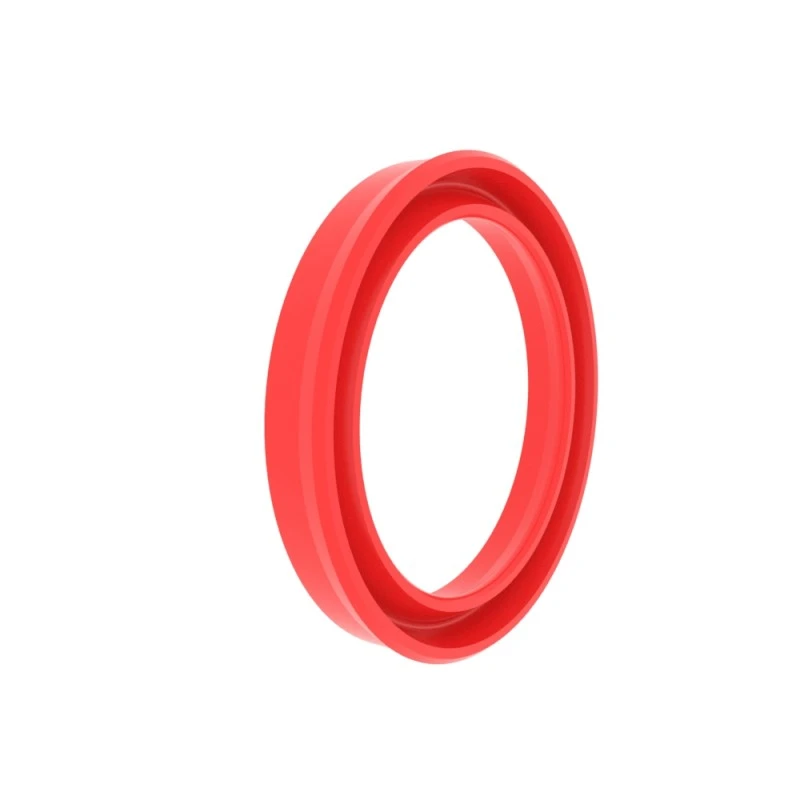

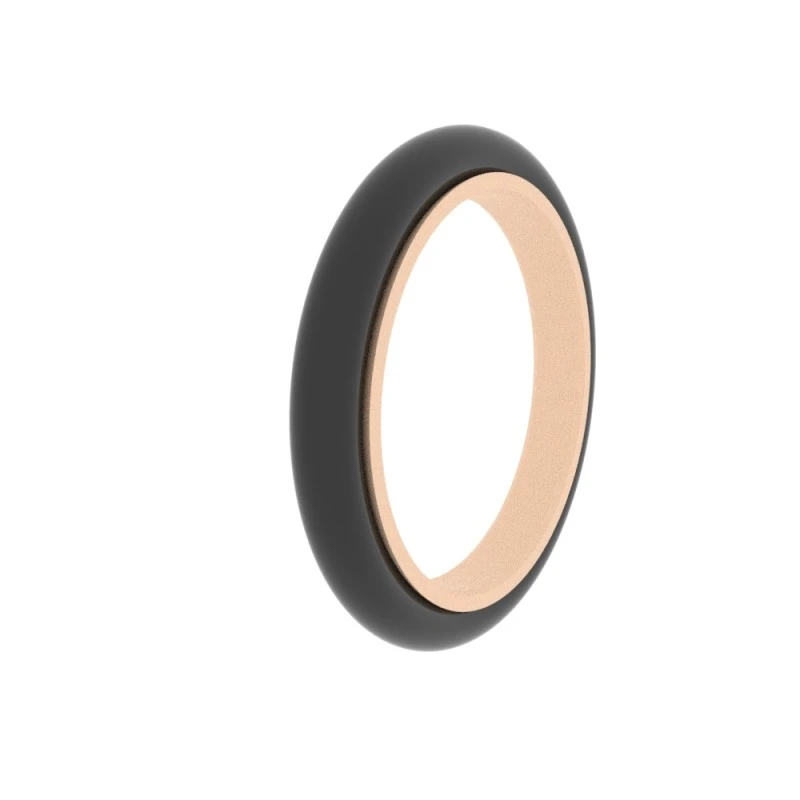

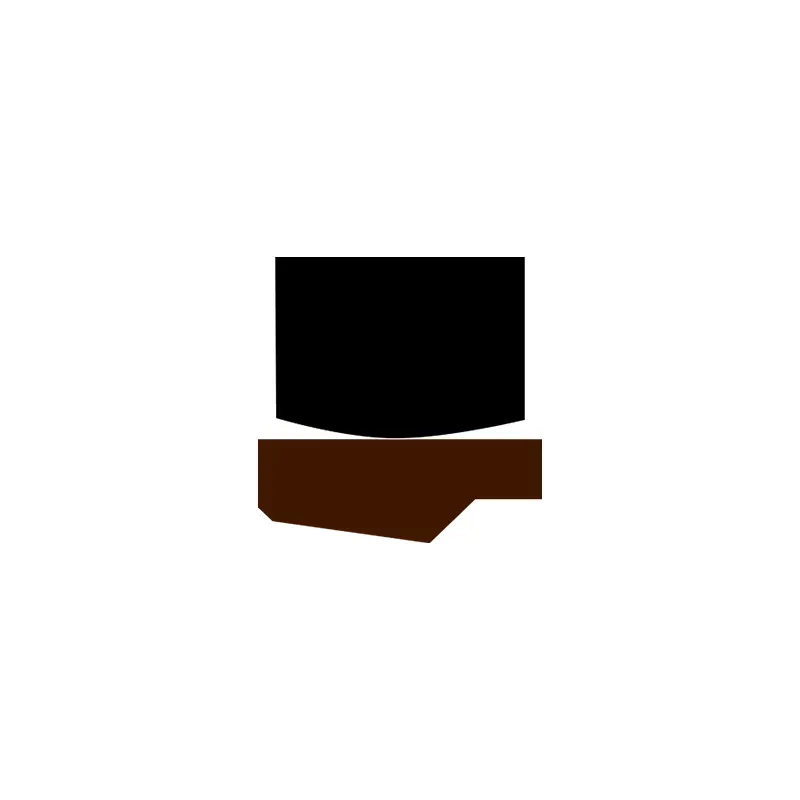

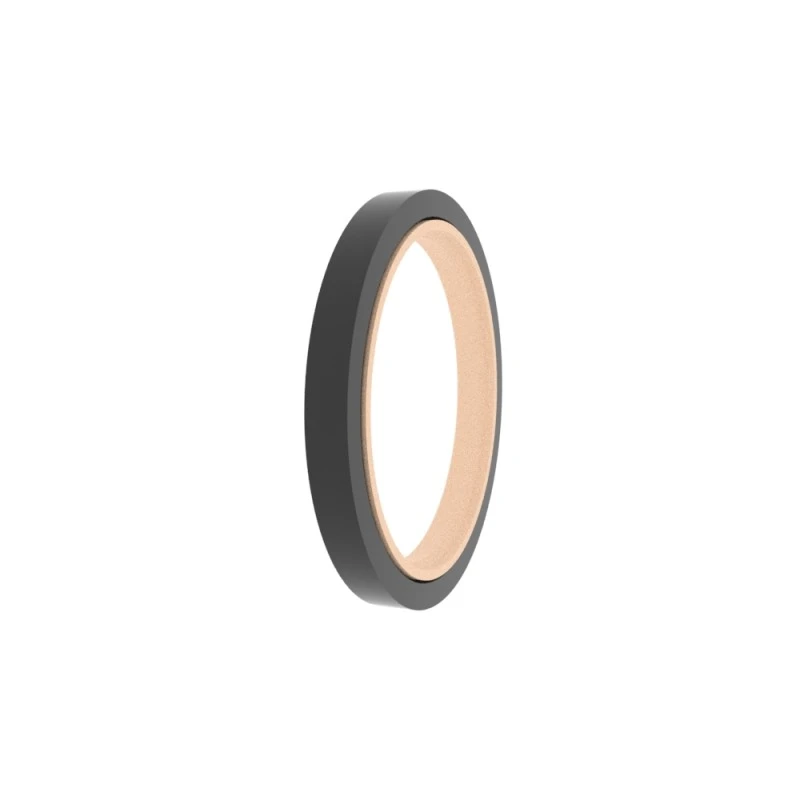

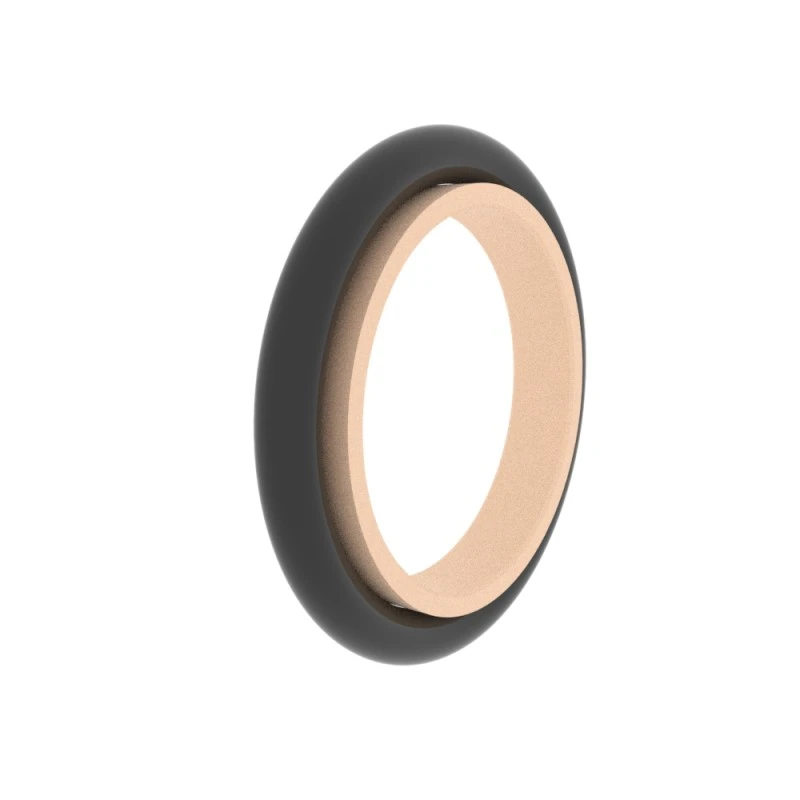

RCS109

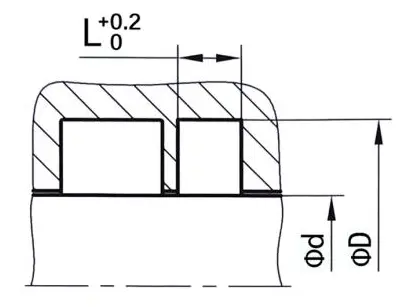

आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई

आदेश देना उदाहरण

मॉडल: RCS109

नाली का आकार: 100x115.1x6.3

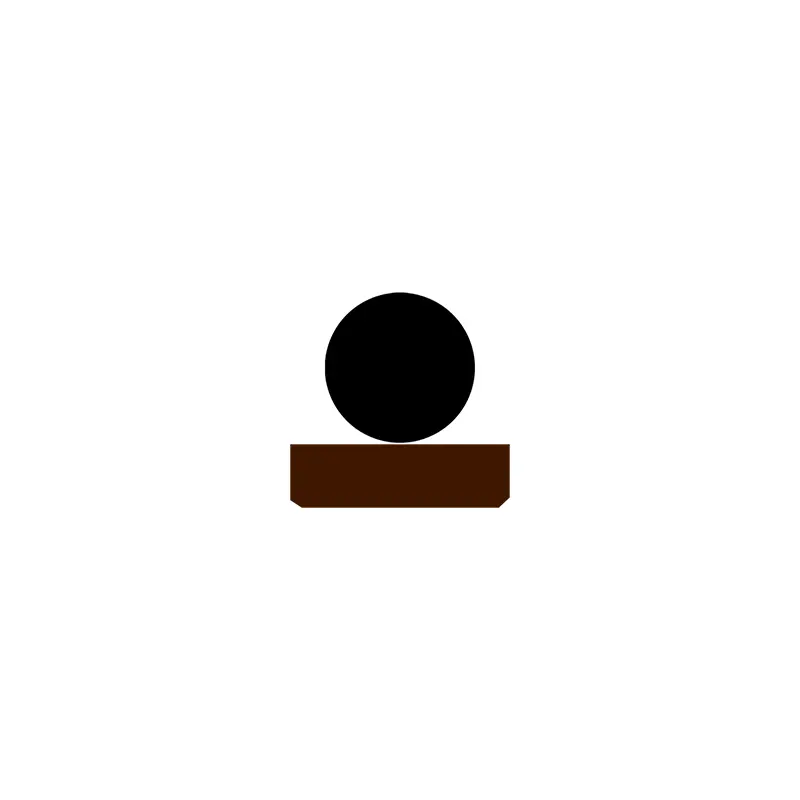

सामग्री: ptfe3+nbr

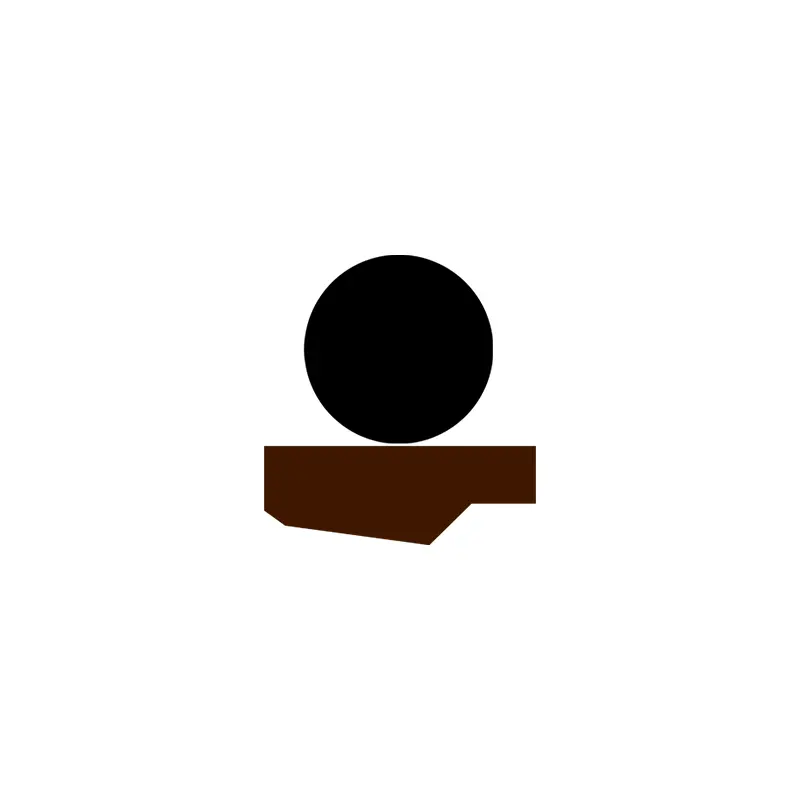

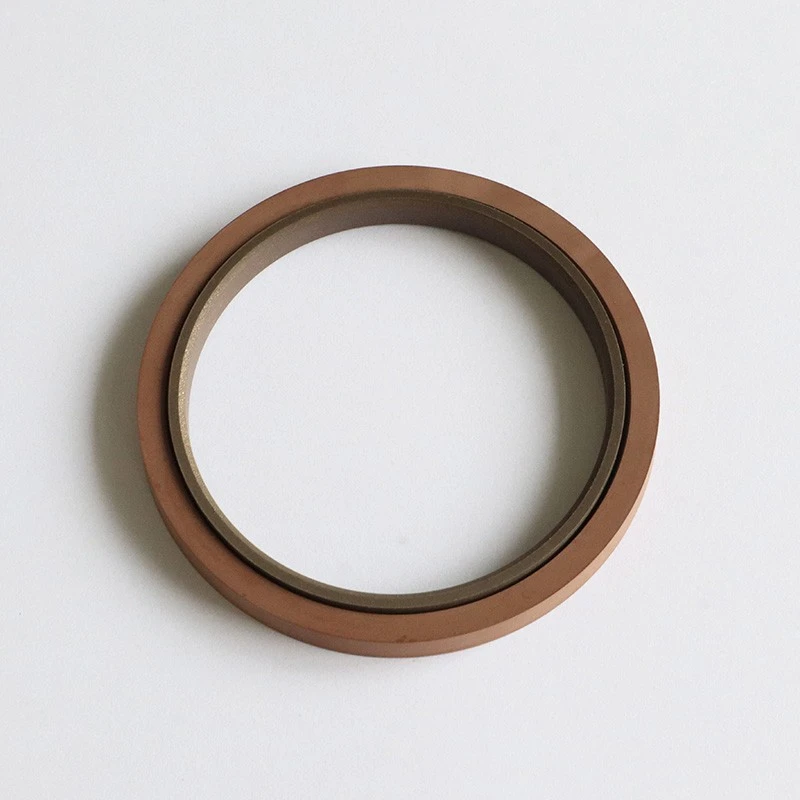

सील प्रकार: RCS109
मुख्य आवेदन: इंजीनियरिंग वाहन, कृषि मशीनरी, क्रेन, समुद्री हाइड्रोलिक उपकरण, मशीन उपकरण।
लाभ: कम घर्षण, कोई रेंगना नहीं, उच्च पहनने के प्रतिरोध, केवल अच्छा एंटी-एक्सट्रूज़न प्रदर्शन, अच्छा तापीय चालकता, स्थिर एम्बेडिंग नाली, व्यापक तापमान रेंज।
सामग्री: टेट्राफ्लुओरोथिलीन, नाइट्राइल रबर या फ्लोरीन रबर

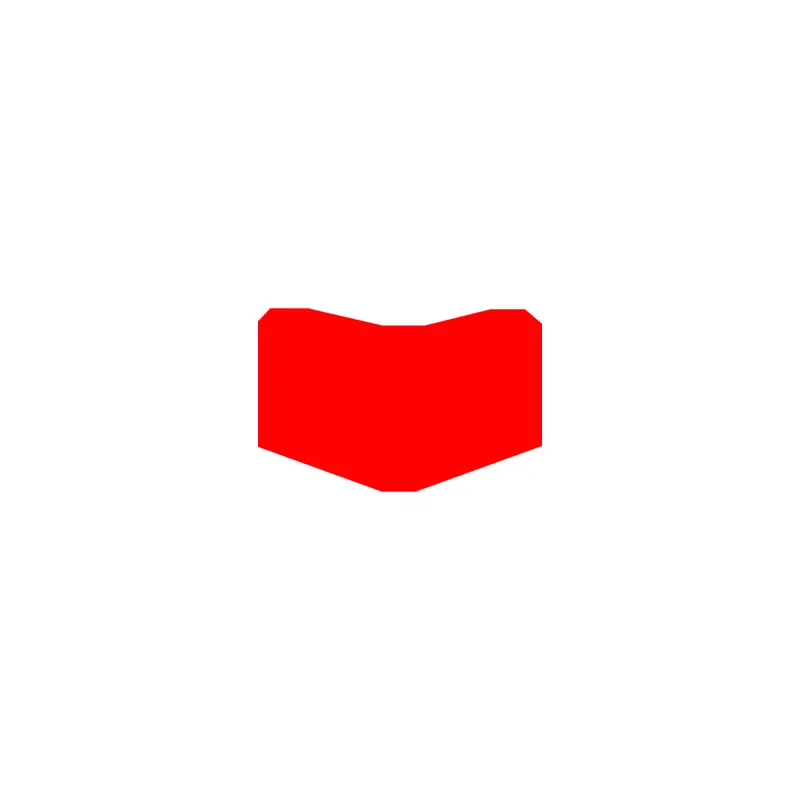

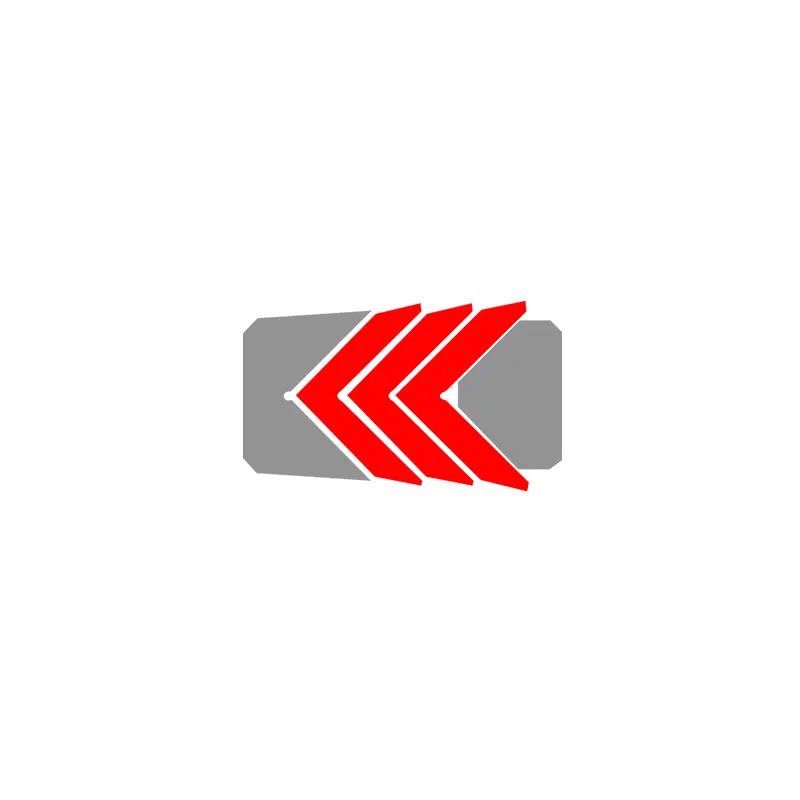

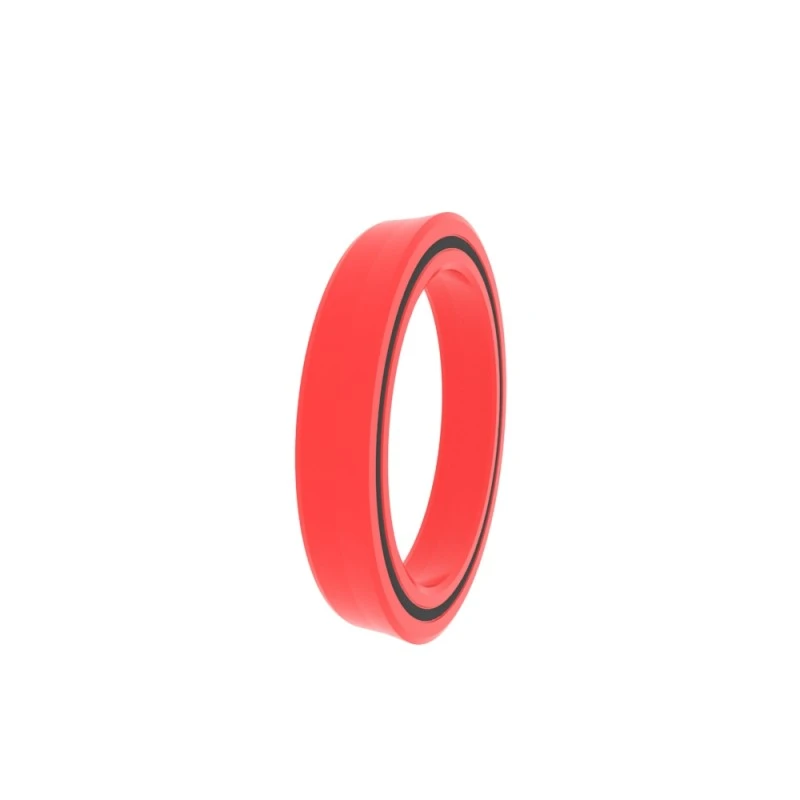

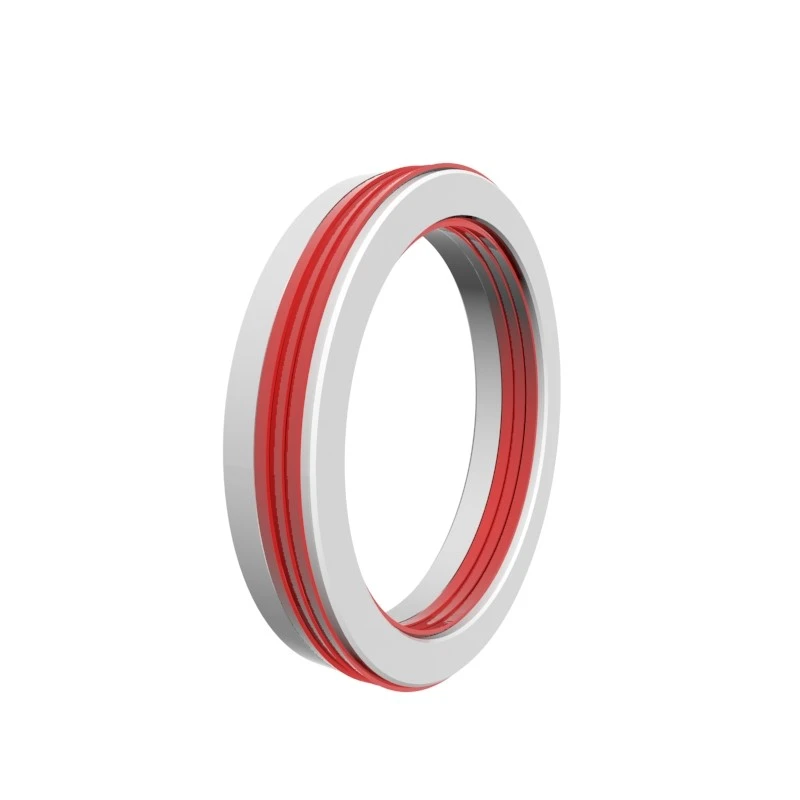

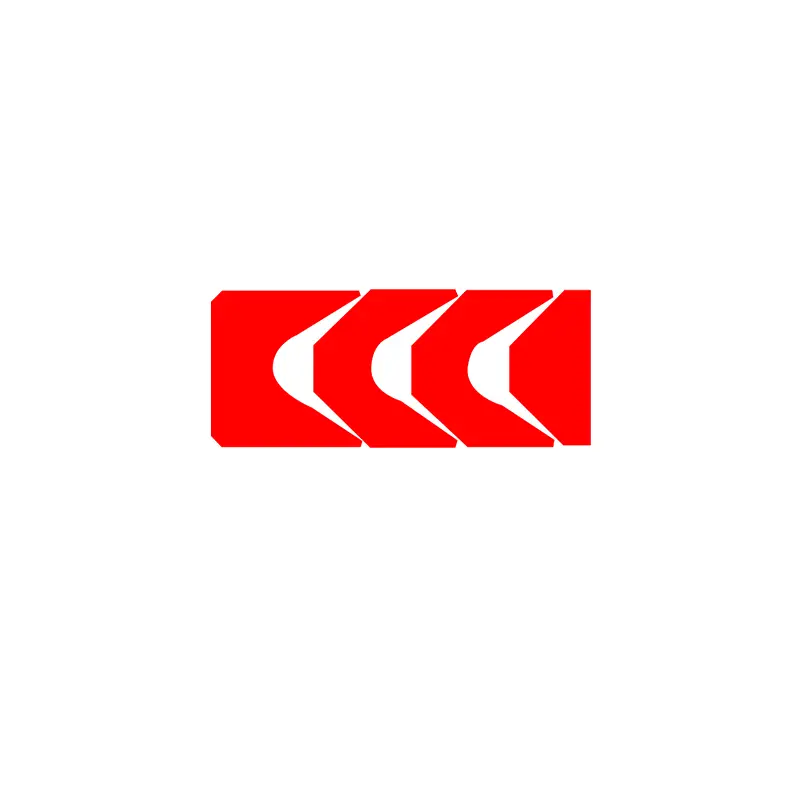

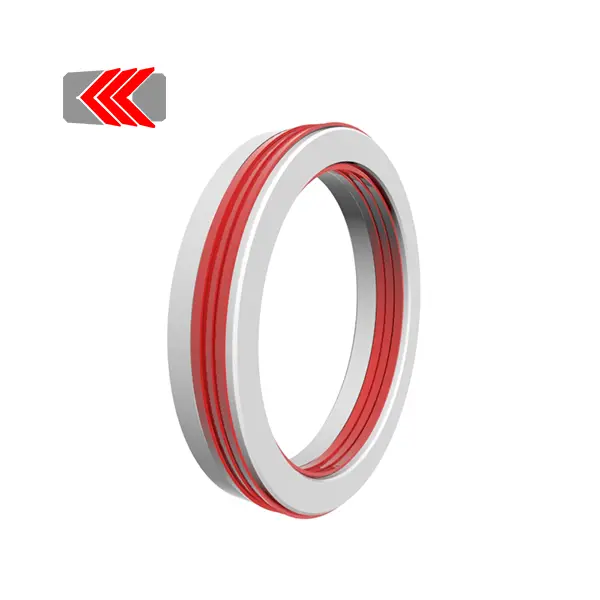

RCS110-112
आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई

आदेश देना उदाहरण

मॉडल: RCS110-112

नाली का आकार: 100x120x32

सामग्री: आरसी-पीयू-एच+पोम

सील प्रकार: RCS110-112, RCS126-128
मुख्य आवेदन: भारी औद्योगिक मशीनरी के लिए, प्रेस
लाभ: पुराने पिस्टन छड़ के लिए उपयुक्त, क्रीपर स्थापित करने के लिए खुले प्रकार आसान
सामग्री: पॉलीयुरेथेन, पॉलीऑक्सिमेथिलीन, नायलॉन

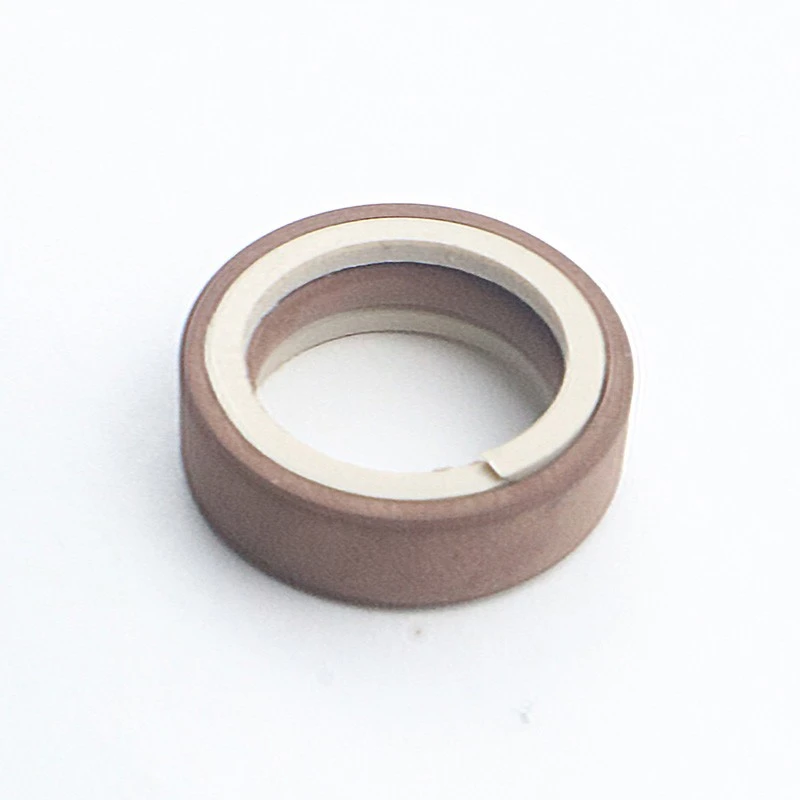

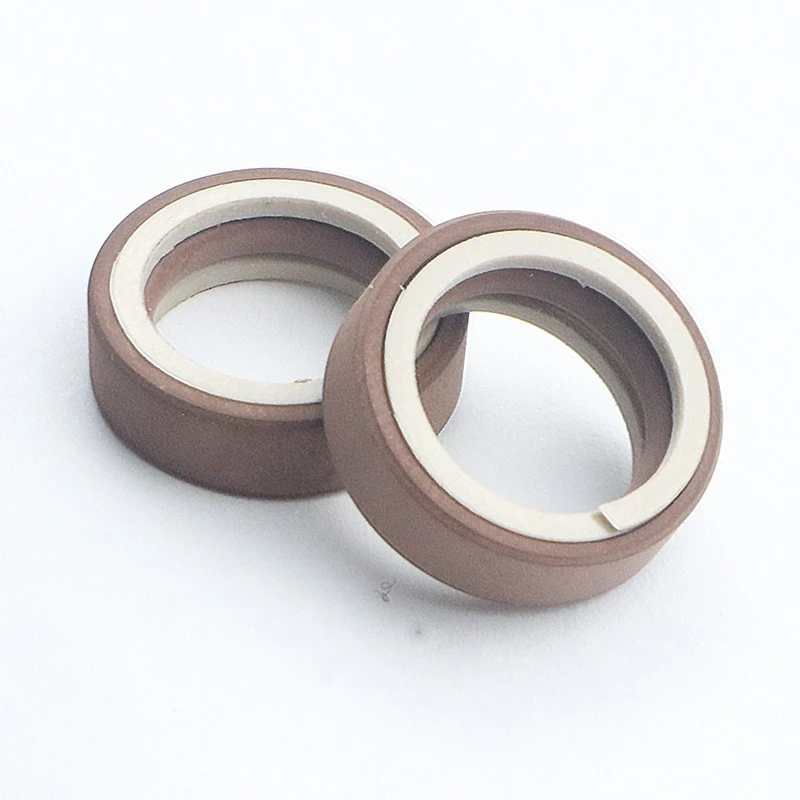

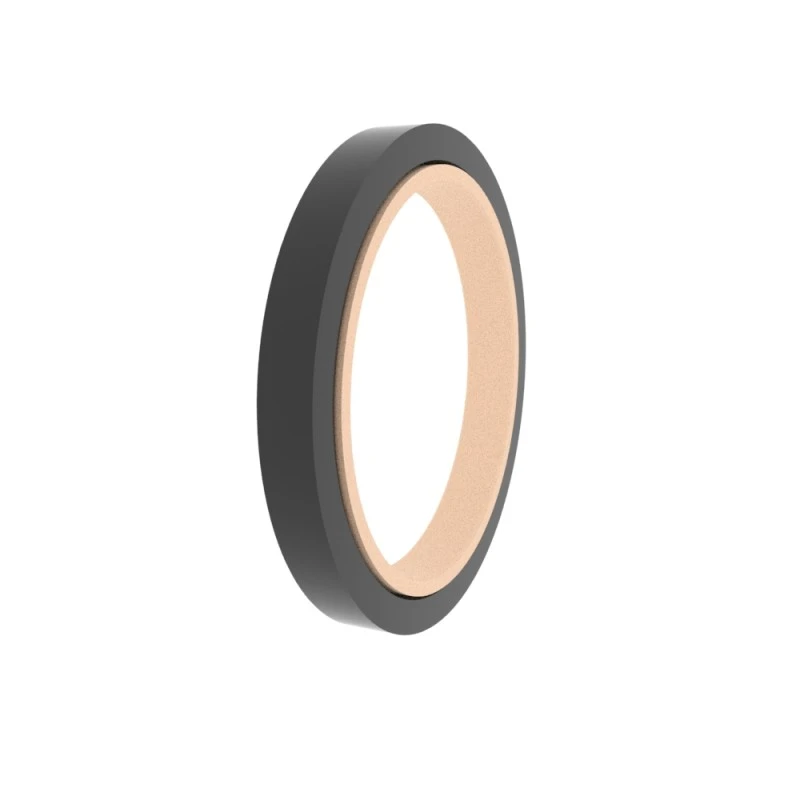

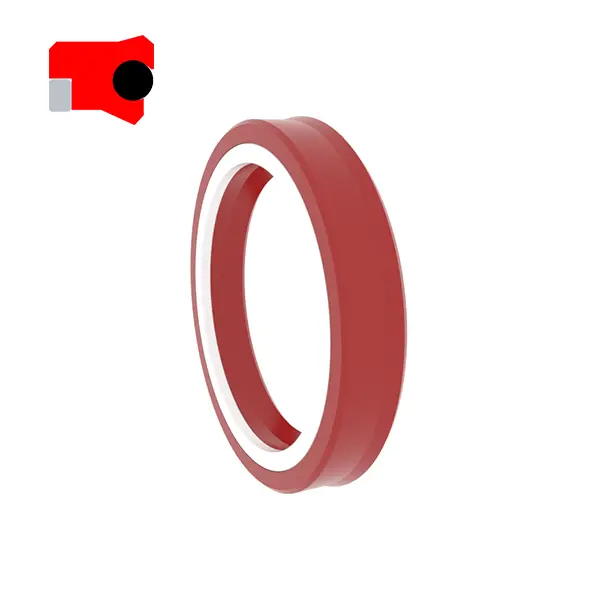

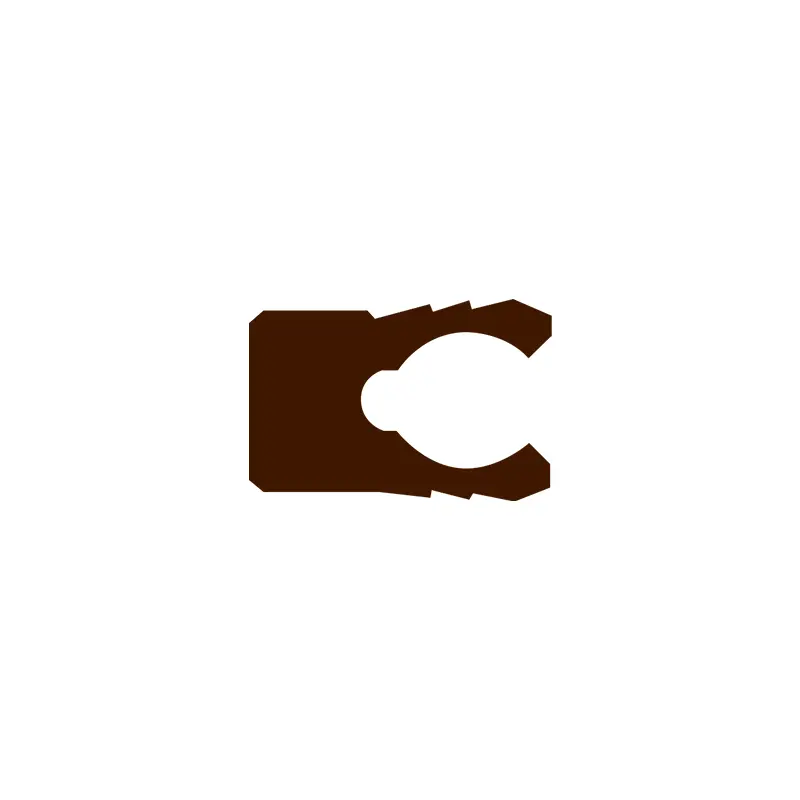

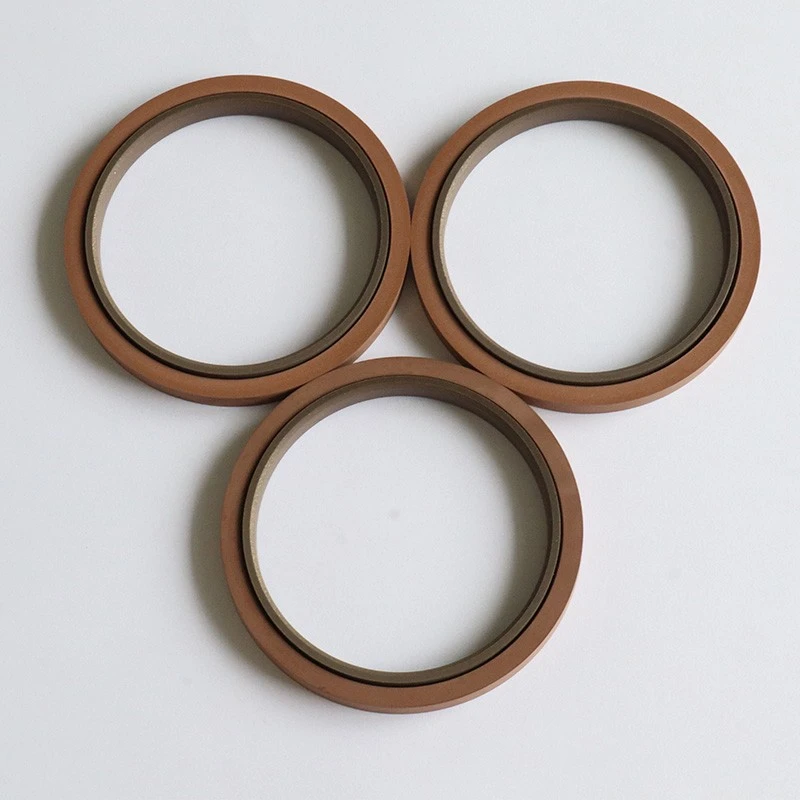

RCS119
आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई

आदेश देना उदाहरण

मॉडल: RCS119

नाली का आकार: 100x109.4x7.1

सामग्री: ptfe2+nbr

सील प्रकार: RCS119
मुख्य आवेदन: रासायनिक उद्योग, तेजी से सिलेंडर और स्थिति मशीनरी। खाद्य उद्योग, दवा उद्योग।
लाभ: उच्च तापमान और विभिन्न रासायनिक मीडिया के लिए प्रतिरोधी, कम घर्षण गुणांक, कोई रेंगना, अच्छा शुष्क घर्षण विशेषताएं, कम स्थिर और घर्षण मूल्यों।
सामग्री: PTFE+लीफ स्प्रिंग
