पेशेवर सीलिंग सॉल्यूशंस के आपूर्तिकर्ता के रूप में, Ruichen Seals द्वारा लॉन्च किए गए धूल सील टर्निंग सील की RCA श्रृंखला में विविध डिजाइन और लक्षित कार्यों में धूल की रोकथाम, दबाव प्रतिरोध और पर्यावरण अनुकूलनशीलता के लिए औद्योगिक क्षेत्र की मुख्य आवश्यकताओं को पूरी तरह से कवर किया गया है।
तकनीकी डिजाइन के संदर्भ में, डस्ट सील टर्निंग सील सीरीज़ उत्पाद लचीलेपन पर केंद्रित हैं। सामान्य सील (जैसे RCA101/104/105) हैं जो एक्सट्रूडेड बाहरी व्यास के साथ स्थापित हैं, जो आईएसओ 6195-ए मानक खांचे के साथ संगत हैं और कॉम्पैक्ट स्पेस परिदृश्यों के लिए उपयुक्त हैं; एकीकृत एंटी-एक्सट्रूज़न कंकाल (जैसे RCA103/106) के साथ मॉडल भी हैं, जो अक्षीय खुले नाली डिजाइन (ISO 6195-B) के माध्यम से गतिशील भार के तहत संरचनात्मक स्थिरता को बढ़ाते हैं। विशेष कार्य परिस्थितियों के लिए, RCA107 30 ° इच्छुक नाली स्थापना का समर्थन करता है और शाही और मीट्रिक उपकरणों के साथ संगत है, जबकि RCA108 निकला हुआ किनारा फिक्सिंग डिजाइन के माध्यम से पुराने सिलेंडरों के रखरखाव प्रक्रिया को सरल बनाता है, जिससे परिवर्तन की लागत को काफी कम कर दिया जाता है।
सीलिंग प्रदर्शन अनुकूलन के संदर्भ में, हम अभिनव संरचनाओं के माध्यम से विश्वसनीयता में सुधार करते हैं: आरसीए 101 का तेल वापसी नाली डिजाइन तेल भाटा को बढ़ावा देता है और प्रदूषक संचय को कम करता है; डबल लिप या सहायक होंठ संरचना (RCA109/111/112, आदि) को एक टेट्राफ्लुओरियोथिलीन संयुक्त सील के साथ दोहरे-एक्शन डस्ट और ऑयल बैरियर को प्राप्त करने के लिए जोड़ा जाता है; और PTFE (Polytetrafluoroethylene) सामग्री और O- रिंग (RCA115 ~ 119) का समग्र डिजाइन दबाव वितरण को और अधिक संतुलित करता है, 250 ° C के उच्च तापमान के लिए प्रतिरोधी है, और रासायनिक संक्षारण के लिए प्रतिरोधी है, जो अर्धचालक, भोजन और चिकित्सा जैसे स्वच्छ वातावरण के लिए उपयुक्त है। चरम काम करने की स्थिति के लिए, RCA213 का उपयोग DA श्रृंखला के साथ संयोजन में किया जाता है, उच्च कठोरता सामग्री का उपयोग करते हुए, जैसे कि कीचड़ और टार जैसे चिपचिपे प्रदूषकों का विरोध करने के लिए, और आंतरिक सील को कटाव से बचाते हैं।
आवेदन के संदर्भ में, आरसीए श्रृंखला को व्यापक रूप से इंजीनियरिंग मशीनरी, खनन उपकरण, हाइड्रोलिक और वायवीय प्रणालियों और सटीक औद्योगिक क्षेत्रों के लिए अनुकूलित किया जाता है। उदाहरण के लिए, RCA111/211 1.6MPA उच्च दबाव का सामना कर सकता है, जो हाइड्रोलिक सिलेंडर के लिए दोहरी सुरक्षा प्रदान करता है; RCA115 ~ 119 अपने गैर-क्रीपिंग और कम घर्षण विशेषताओं के कारण सटीक उपकरणों की धूल की रोकथाम के लिए पहली पसंद बन गया है; RCA108 नाली को संशोधित करने की आवश्यकता के बिना पुराने उपकरणों के रखरखाव के लिए एक त्वरित समाधान प्रदान करता है। सामग्रियों के संदर्भ में, हम पर्यावरण संरक्षण और प्रदर्शन के लिए समान महत्व देने पर जोर देते हैं। PTFE संशोधन प्रौद्योगिकी आत्म-सृजन और पहनने के प्रतिरोध दोनों को ध्यान में रखती है। ओ-रिंग इलास्टोमर्स (जैसे एनबीआर) सील स्थिरता सुनिश्चित करता है। कुछ मॉडल (जैसे कि RCA119) स्वच्छ कार्यशालाओं की कठोर आवश्यकताओं को पूरा करने के लिए एक सिलिकॉन-मुक्त सूत्र का उपयोग करते हैं। कई वर्षों के लिए, Ruichen Seals ने हमेशा "सटीक अनुकूलन और दीर्घकालिक संरक्षण" का लक्ष्य रखा है। आरसीए श्रृंखला के माध्यम से, यह ग्राहकों को धूल घुसपैठ, तेल रिसाव और उच्च तापमान संक्षारण जैसी चुनौतियों का सामना करने में मदद करता है, उपकरण के कुशल संचालन के लिए विश्वसनीय गारंटी प्रदान करता है।
उत्पाद सुविधाएँ और अनुप्रयोग:
मुख्य आवेदन: तेल सिलेंडर के लिए मानक डस्टप्रूफ
लाभ: धूल सील टर्निंग सील को स्थापित करना आसान है, उत्कृष्ट एंटी-घर्षण और डस्टप्रूफ प्रभाव के साथ। वे गुहा में विपरीत दिशा में नहीं चलेंगे, और सील रिंग और डस्टप्रूफ रिंग के बीच कोई दबाव नहीं होगा।
सामग्री: पॉलीयुरेथेन, रबर
विशिष्ट अनुप्रयोग क्षेत्र:
जनरल डस्टप्रूफ (RCA101 ~ 105/113/114): धूल घुसपैठ का विरोध करने के लिए इंजीनियरिंग मशीनरी और स्वचालन उपकरणों में व्यापक रूप से उपयोग किया जाता है।
भारी और रखरखाव परिदृश्य (RCA103/106/108): कंकाल समर्थन और निकला हुआ किनारा फिक्सिंग डिजाइन उच्च-लोड परिदृश्यों जैसे खनन मशीनरी और पुराने सिलेंडर परिवर्तन के लिए उपयुक्त हैं।
सटीक और कठोर वातावरण (RCA115 ~ 119): अर्धचालक, भोजन और चिकित्सा और अन्य उद्योग, बिना किसी रेंगने, कम घर्षण और संक्षारण प्रतिरोध की आवश्यकताओं को पूरा करते हैं।
बहु-मानक संगतता: RCA107 ब्रिटिश उपकरणों का समर्थन करता है, और RCA श्रृंखला चयन प्रक्रिया को सरल बनाने के लिए पूरी तरह से ISO 6195 मानक खांचे को कवर करती है।

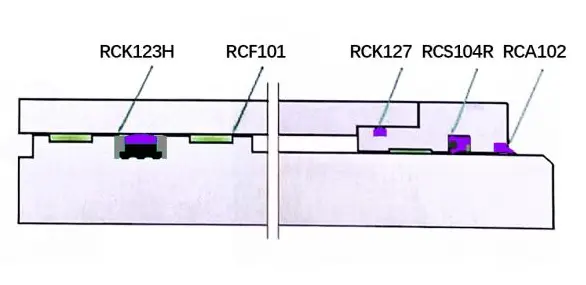

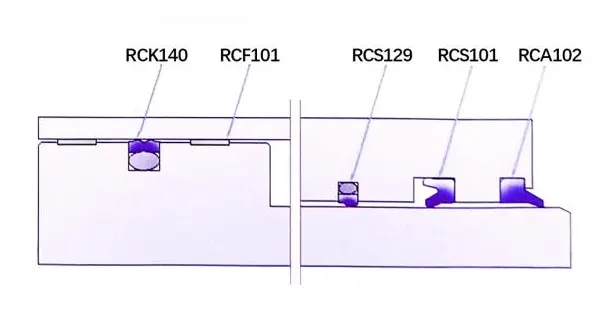

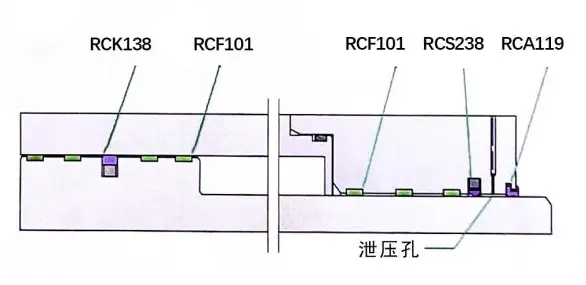

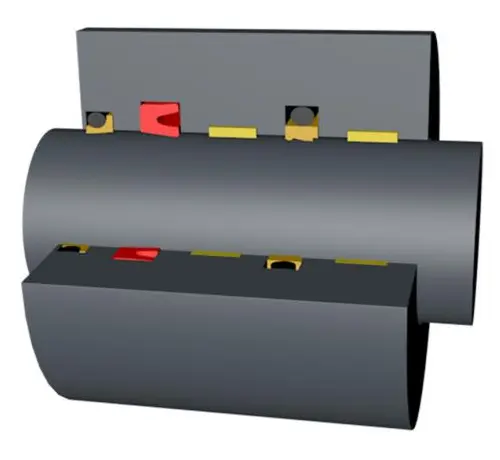

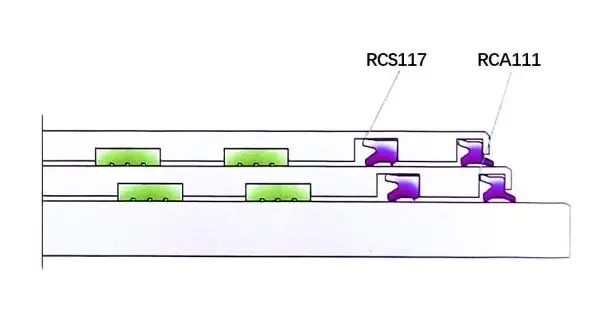

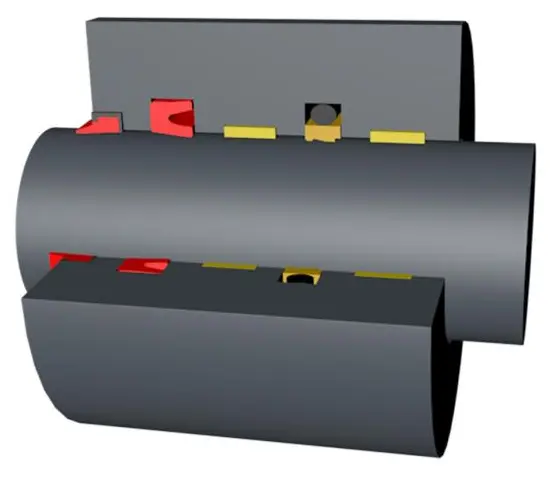

सील अनुप्रयोग और सिलेंडर डिजाइन
भारी उद्योग: उद्योग के उदाहरण: भारी मशीन टूल्स (फोर्जिंग मशीन, हाइड्रोलिक प्रेस, झुकने वाली मशीन, आदि), धातुकर्म (रोलिंग मिल्स, एजीसी सिलेंडर, आदि), खनन (हाइड्रोलिक समर्थन, खनन उपकरण, आदि), भारी निर्माण मशीनरी (क्रेन, उत्खनन, आदि)

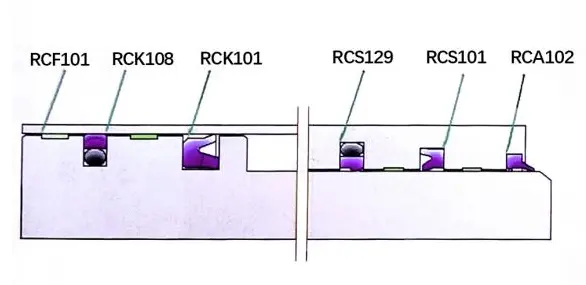

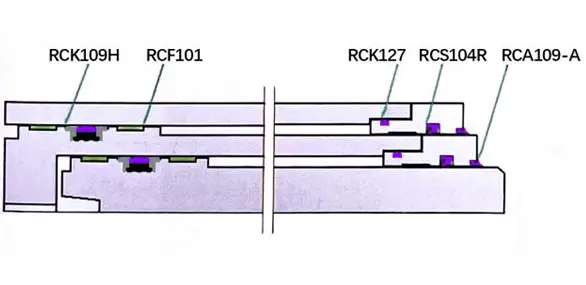

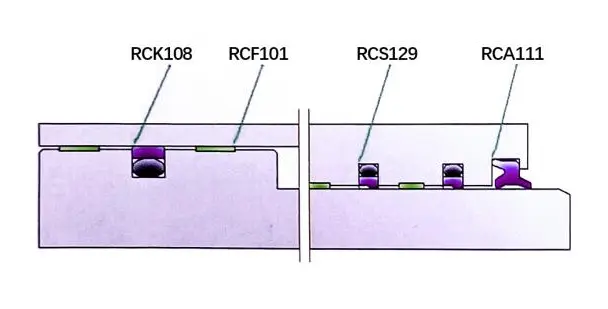

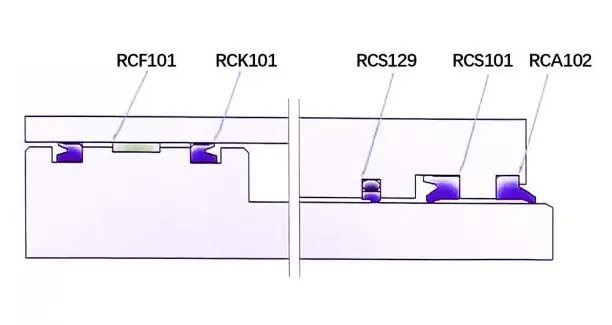

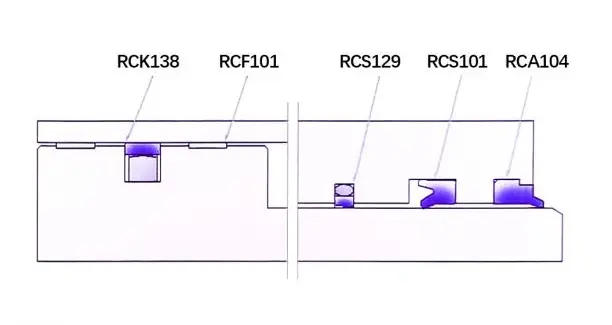

अनुशंसित सीलिंग डिजाइन:
भारी फोर्जिंग मशीन
धातु विज्ञान एजीसी
हाइड्रोलिक समर्थन स्तंभ सिलेंडर
हाइड्रोलिक सपोर्ट गार्ड जैक
क्रेन उठाने वाला सिलेंडर
क्रेन लफिंग सिलेंडर
मध्यम उद्योग: उद्योग के उदाहरण: लिफ्टिंग उपकरण, कृषि मशीनरी, प्रकाश परिवहन उपकरण, उठाने के प्लेटफॉर्म, मशीन टूल्स (झुकने मशीन, इंजेक्शन मोल्डिंग मशीन, मिलिंग मशीन, आदि), फोर्कलिफ्ट्स, डंप ट्रक

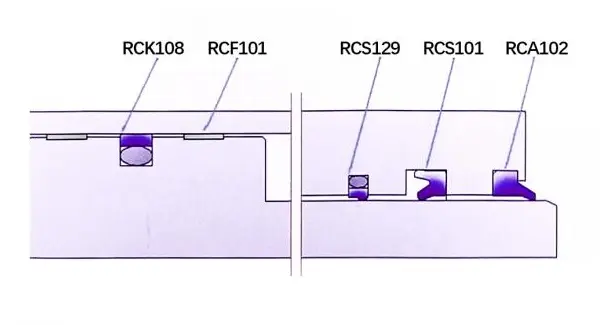

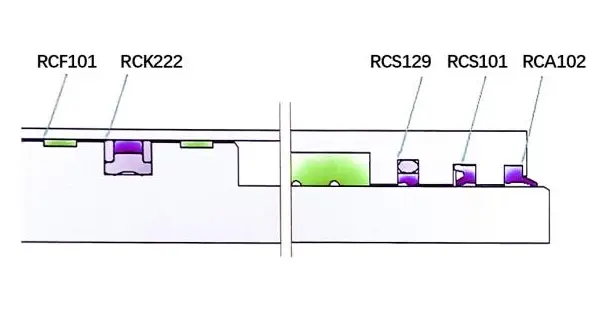

अनुशंसित सीलिंग डिजाइन:
झुकने की मशीन
डंप ट्रक उठाना उपकरण
कृषि तंत्र
उठाने का मंच
प्रकाश उद्योग: उद्योग के उदाहरण: मशीन टूल्स, फोर्कलिफ्ट्स, इंजेक्शन मोल्डिंग मशीन, कृषि मशीनरी, बैलर्स
अनुशंसित सीलिंग डिजाइन:
छोटा फोर्कलिफ्ट
इंजेक्शन मोल्डिंग मशीन

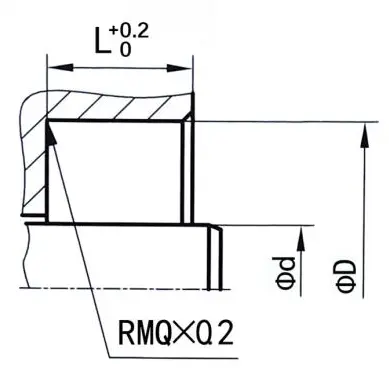

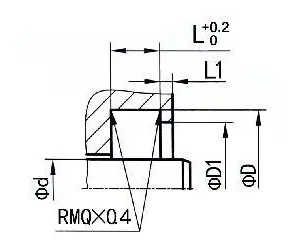

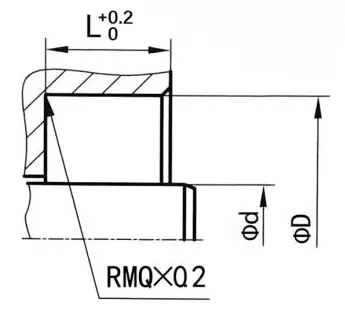

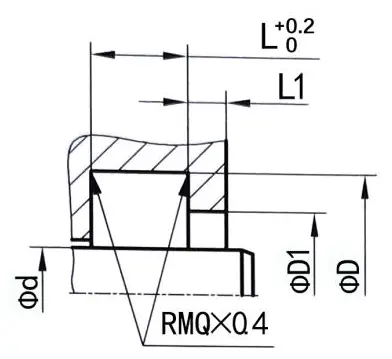

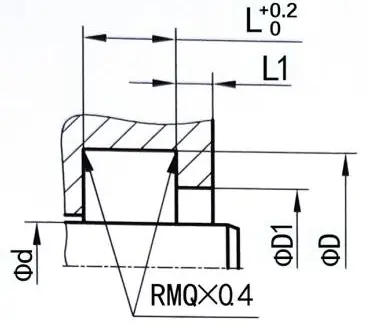

धूल सील नाली

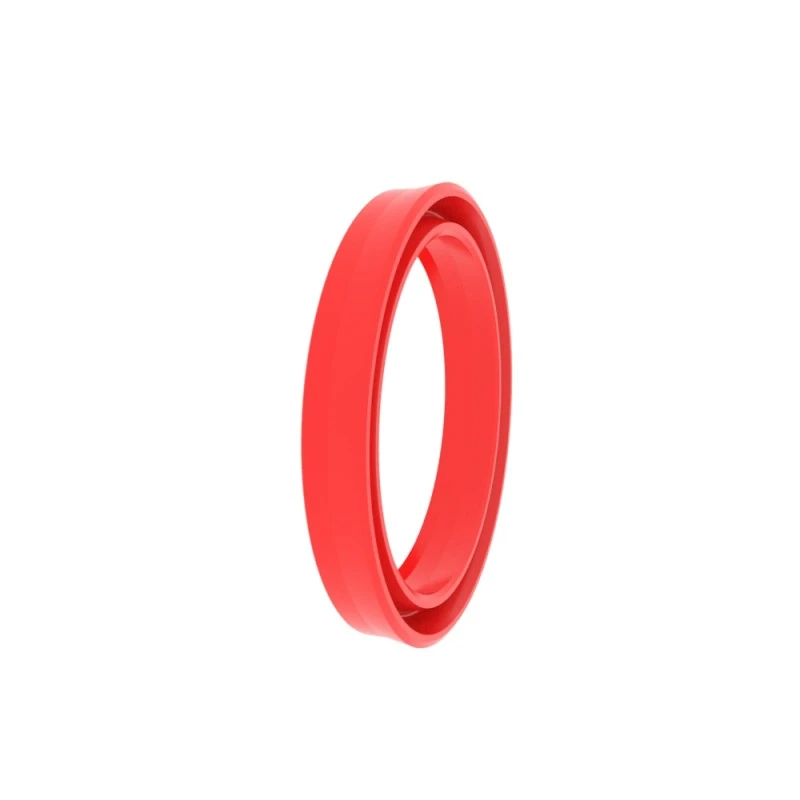

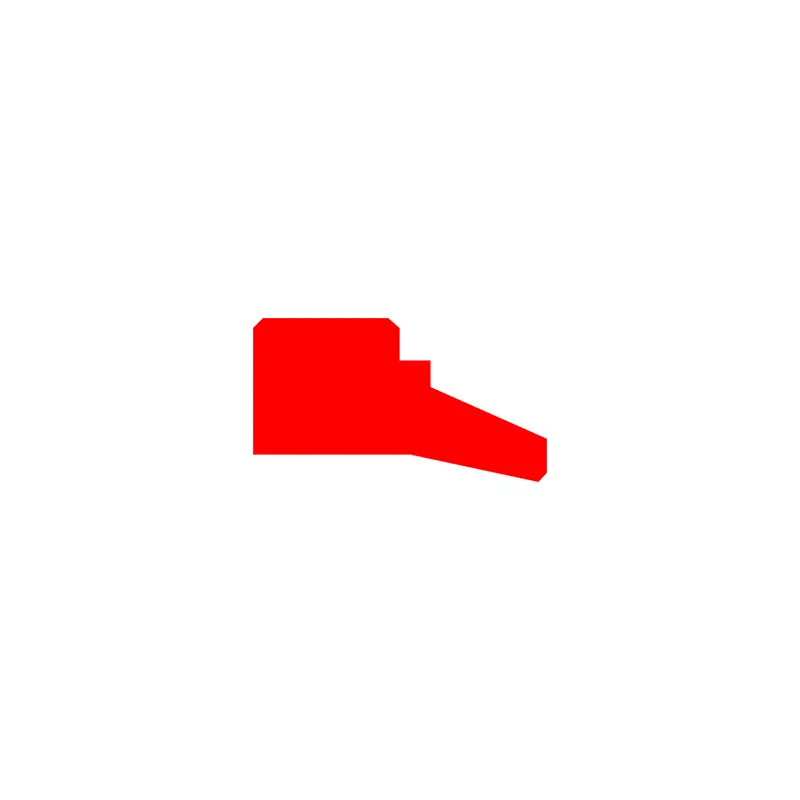

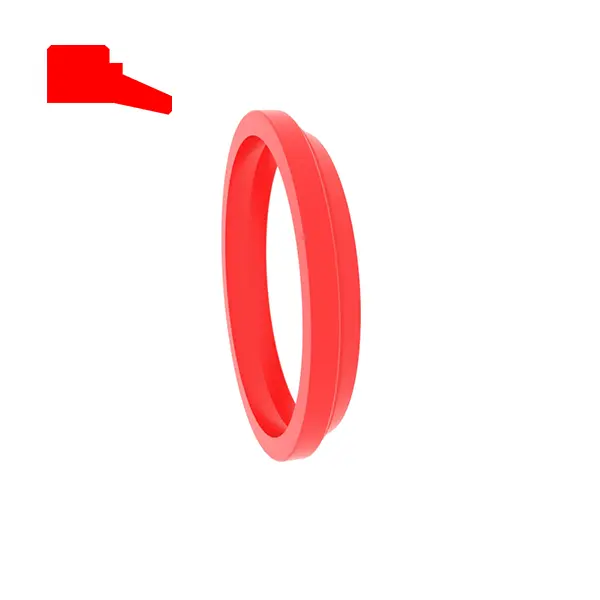

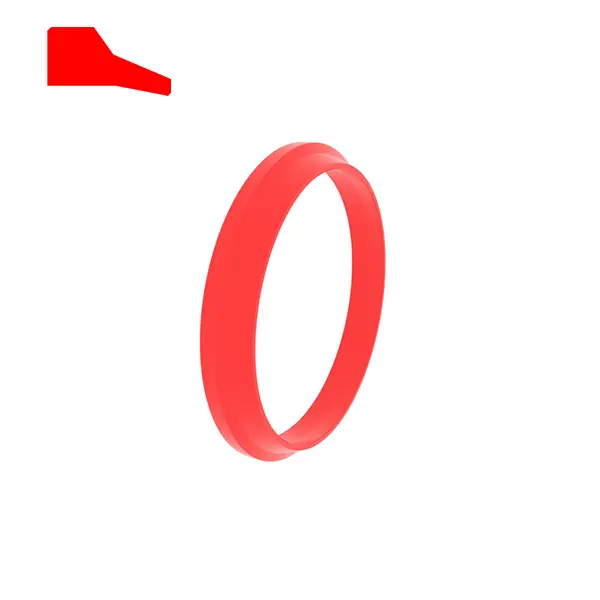

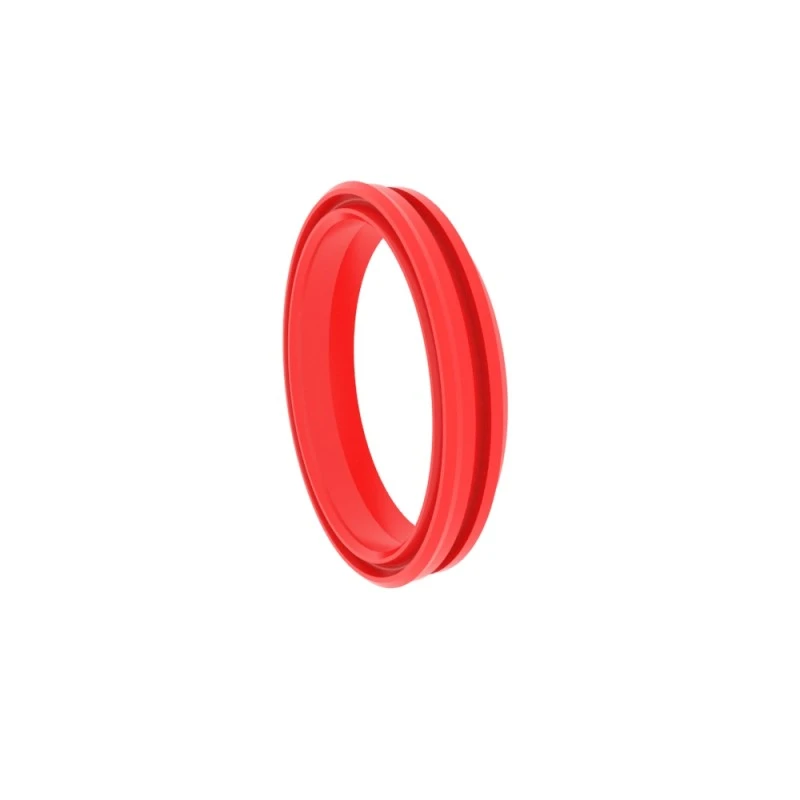

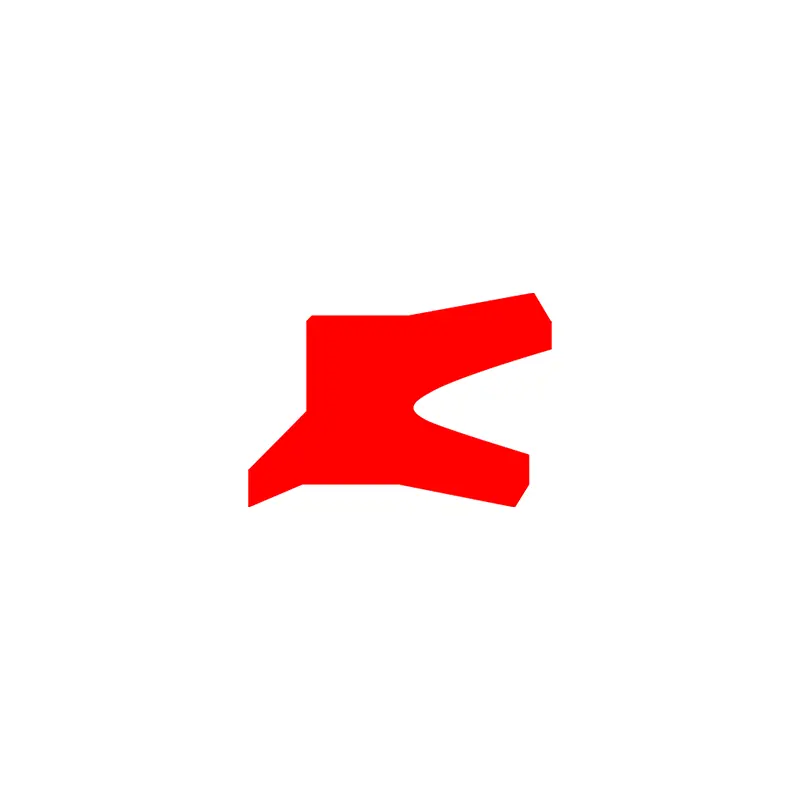

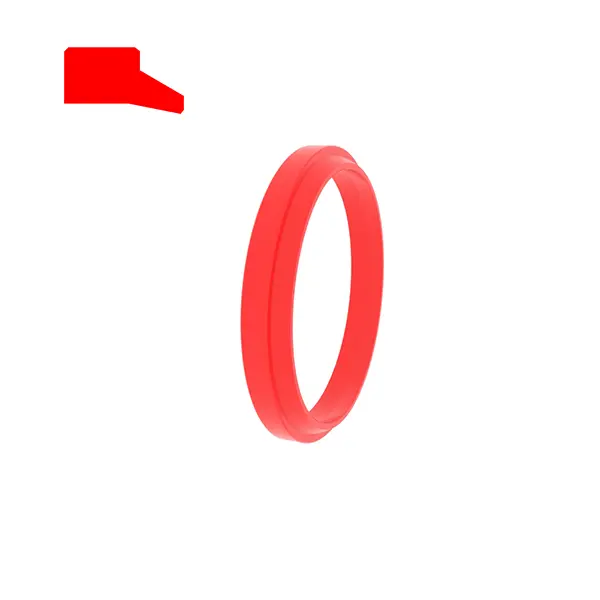

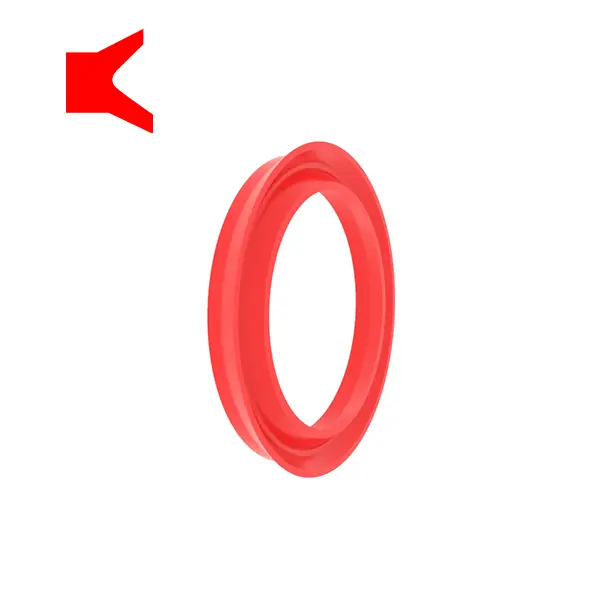

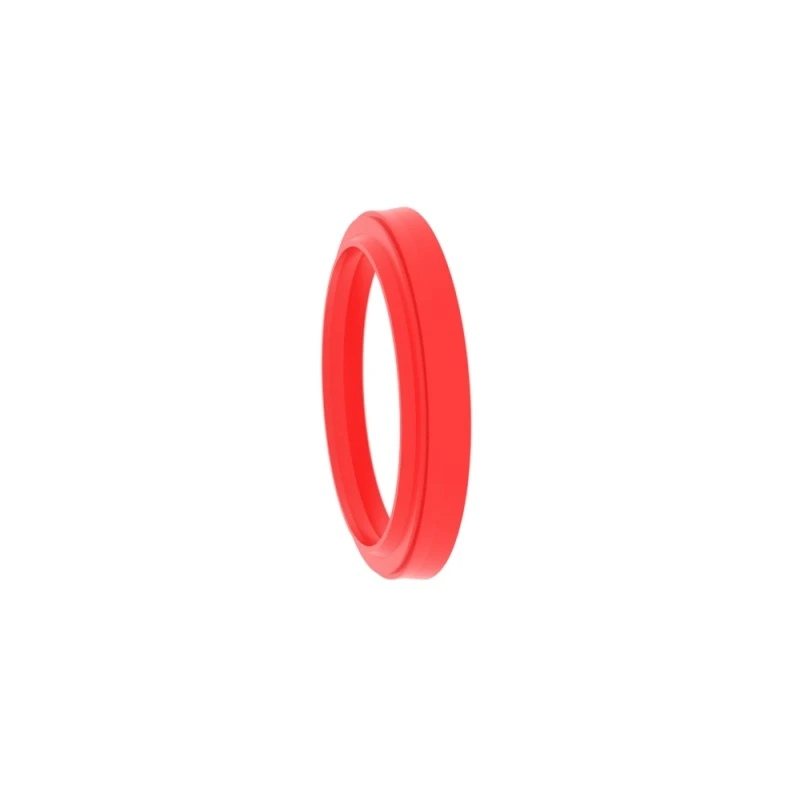

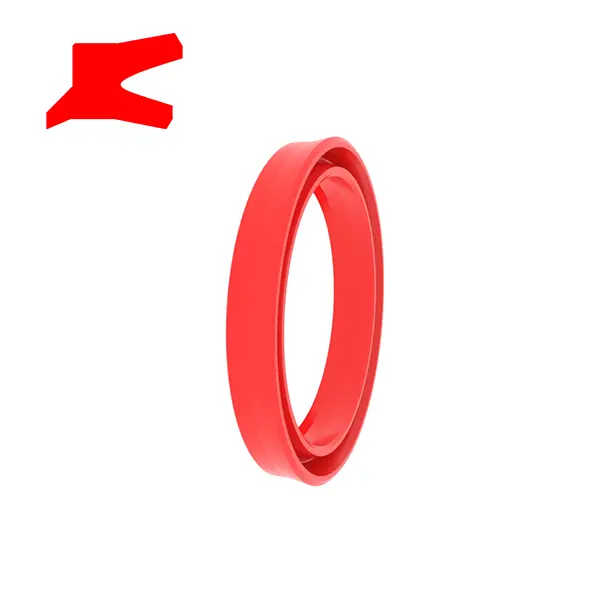

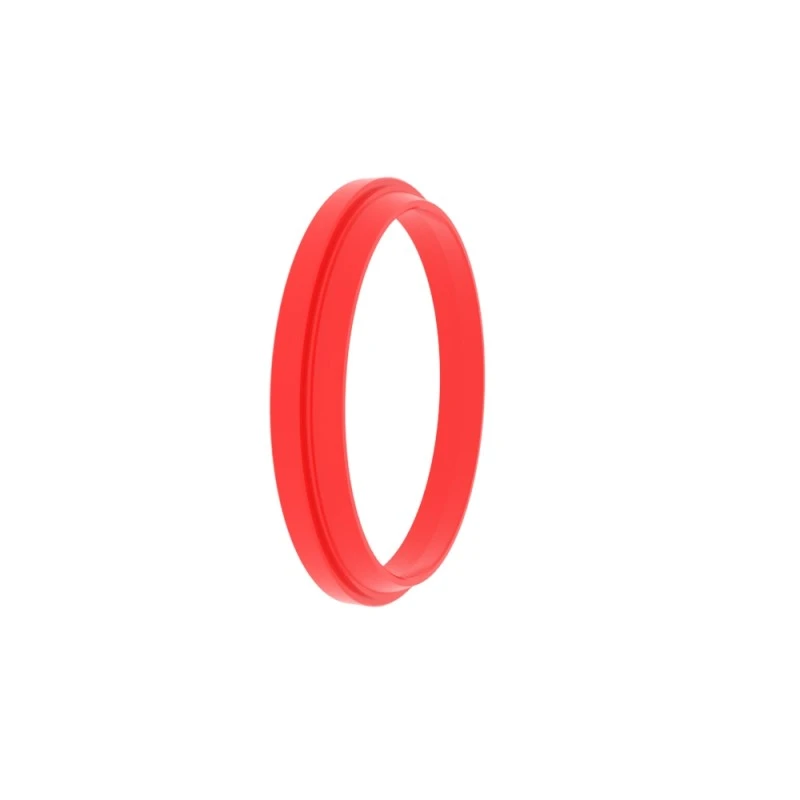

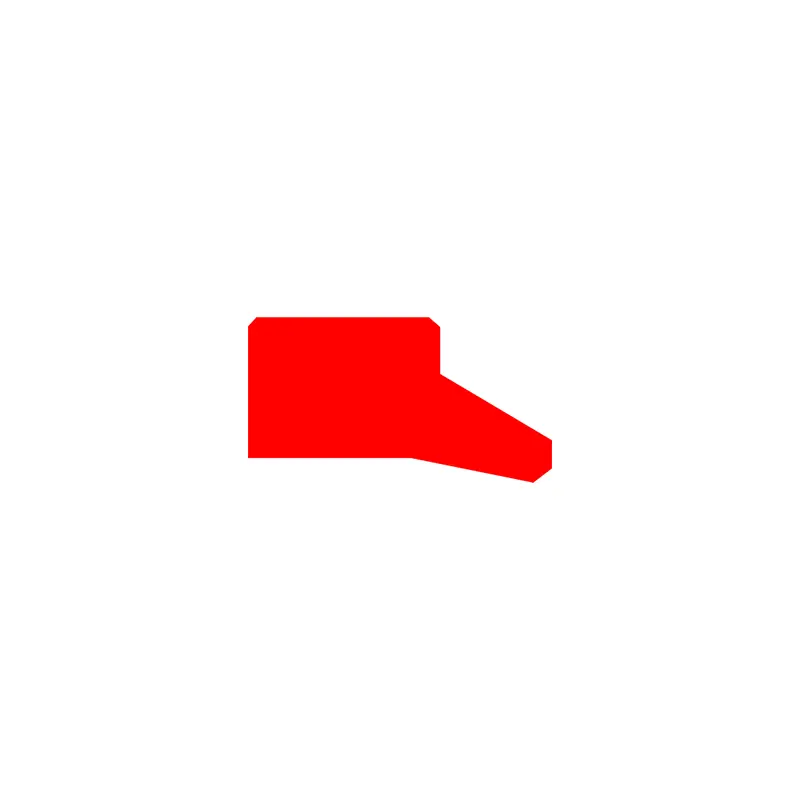

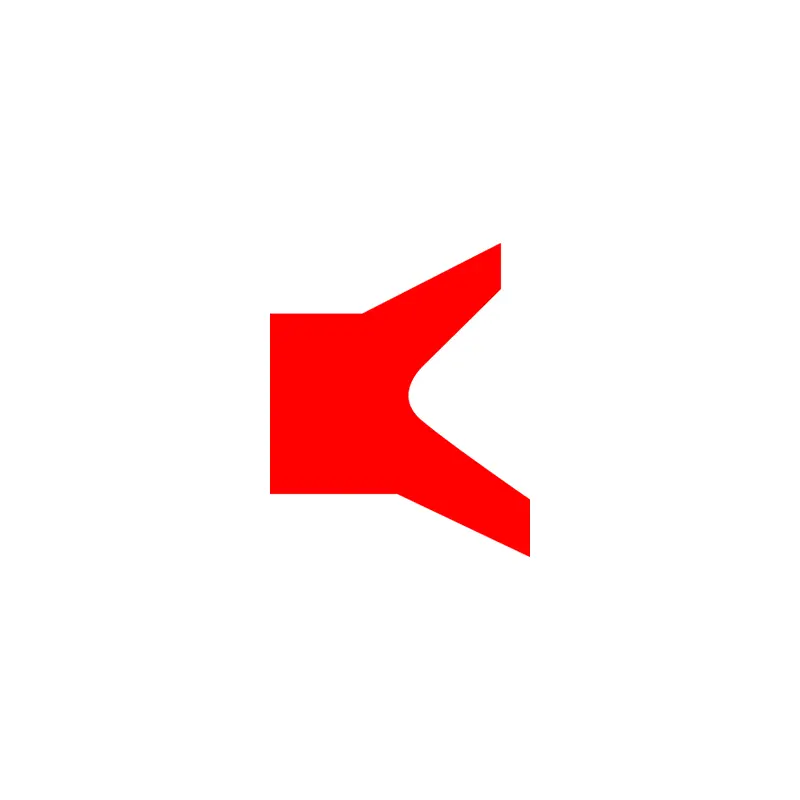

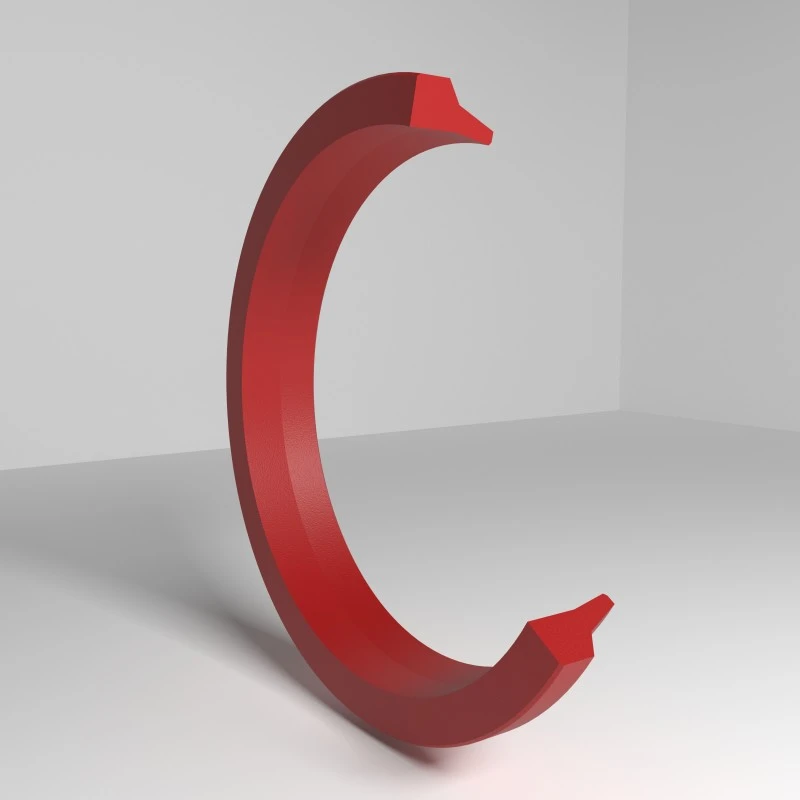

RCA101
आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई
एच ...... धूल सील की कुल ऊंचाई
| सतह खत्म | आर टीएमएक्स (माइक्रोन) | आरए (μM) |
| स्लाइडिंग सतह मिलान रबर/पॉलीयुरेथेन सील स्लाइडिंग सतह मिलान ptfe सील | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| नाली नाली | ≤6.3 ≤15 | ≤1.6 ≤3 |
| टीपी प्रोफ़ाइल समर्थन लंबाई अनुपात | 50%-95% |
|
| सहनशीलता | |
| Φd1 H11 | एल <10 मिमी +0.2 |
| Φd H11 | एल ＞ 10 मिमी +0.3 |
आदेश देना उदाहरण
मॉडल: RCA101
नाली का आकार: 100x108x4/7
सामग्री: आरसी-पु-एच
सील प्रकार: RCA101, RCA104
मुख्य अनुप्रयोग: तेल सिलेंडर के लिए मानक धूल की सुरक्षा
लाभ: सरल स्थापना, उत्कृष्ट एंटी-घर्षण और डस्टप्रूफ प्रभाव, गुहा में कोई रिवर्स ओवमेंट नहीं, सीलिंग रिंग और धूल की अंगूठी के बीच कोई दबाव नहीं।
सामग्री: पॉलीयुरेथेन, रबर
| सील नाली उदाहरण | निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|

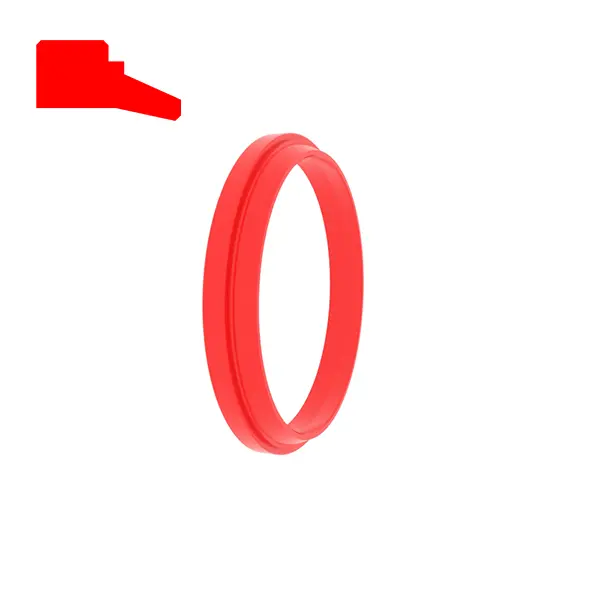

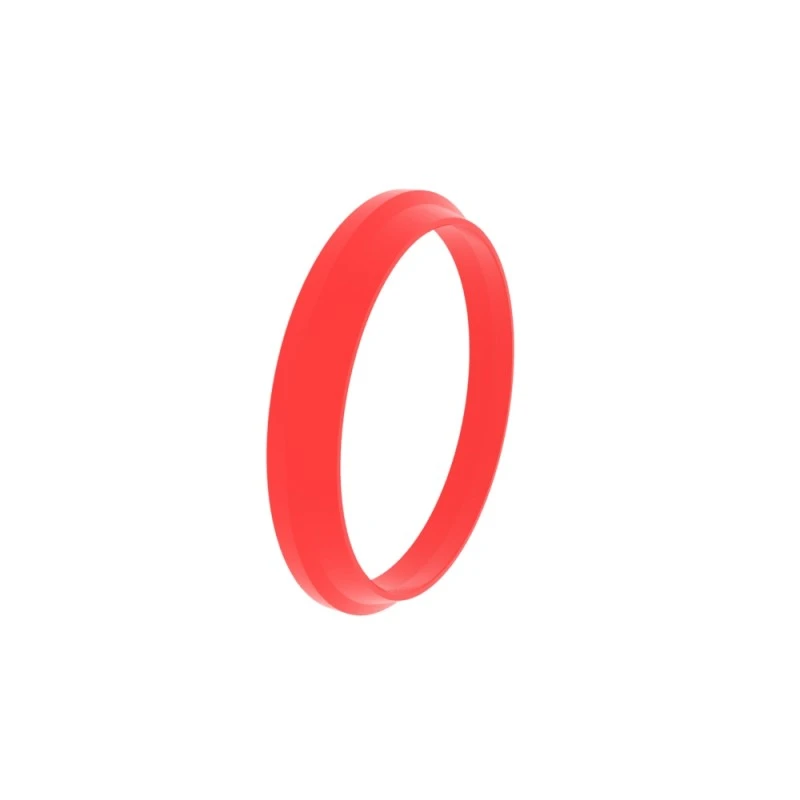

RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

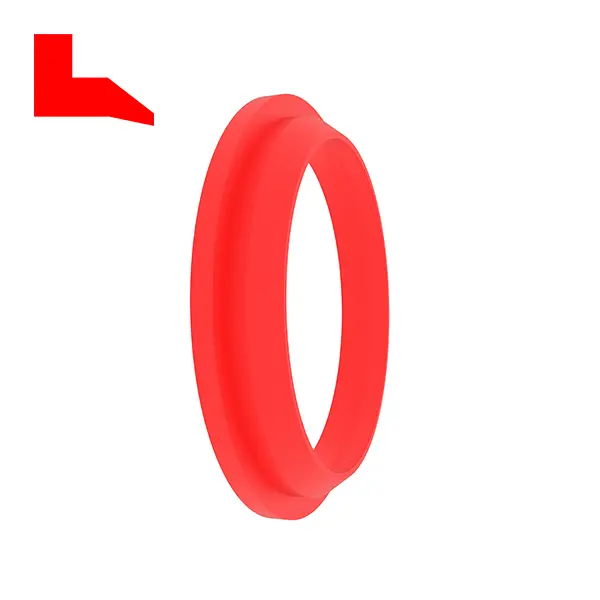

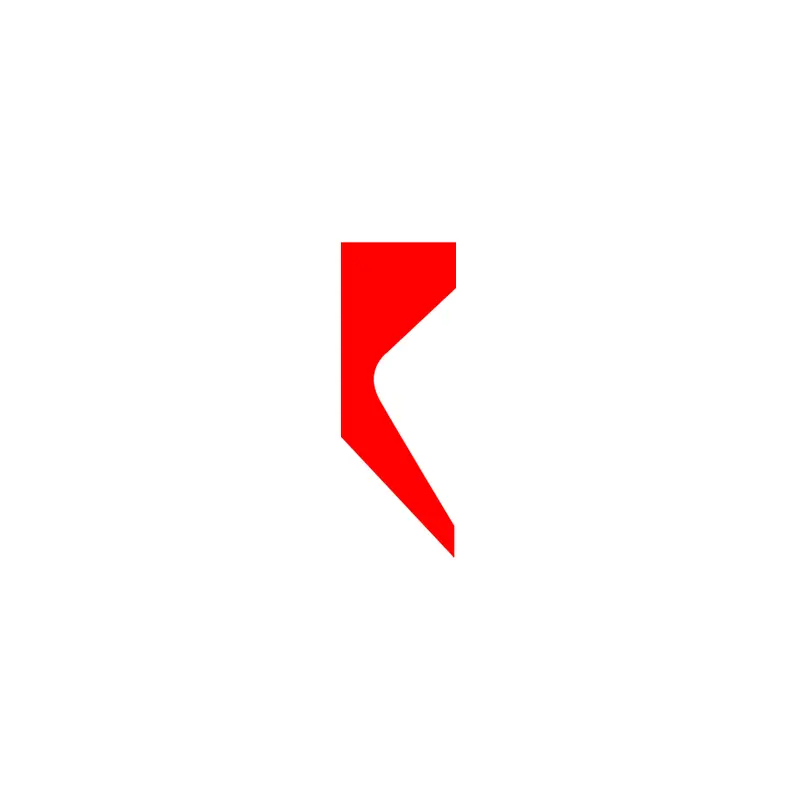

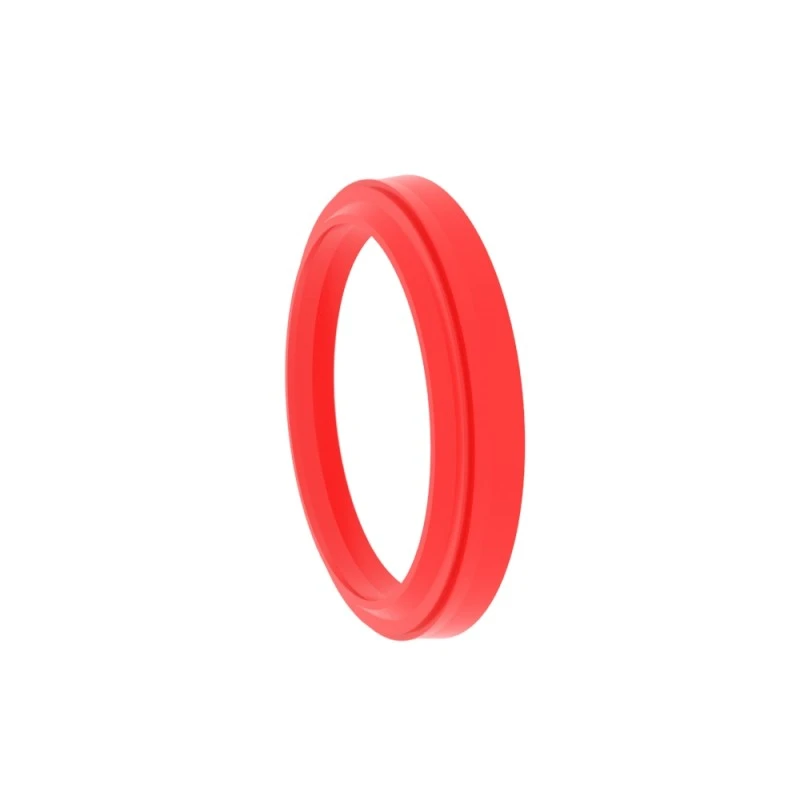

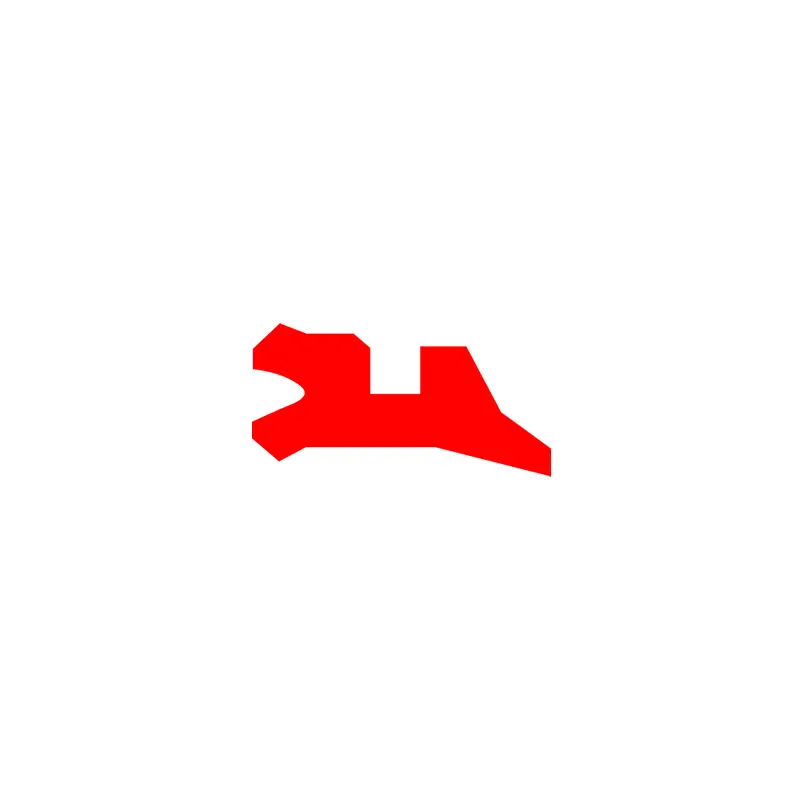

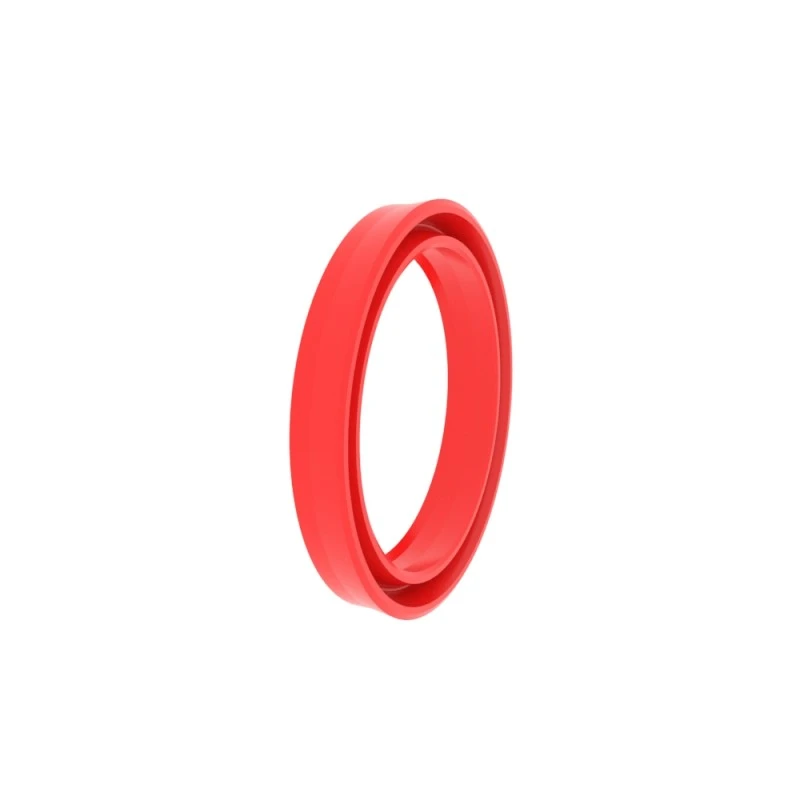

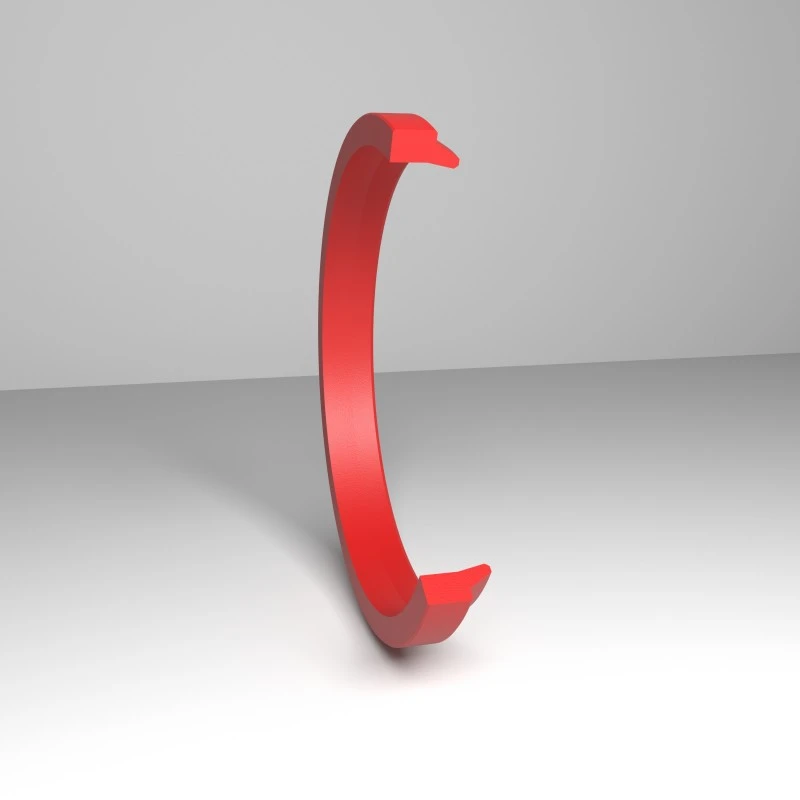

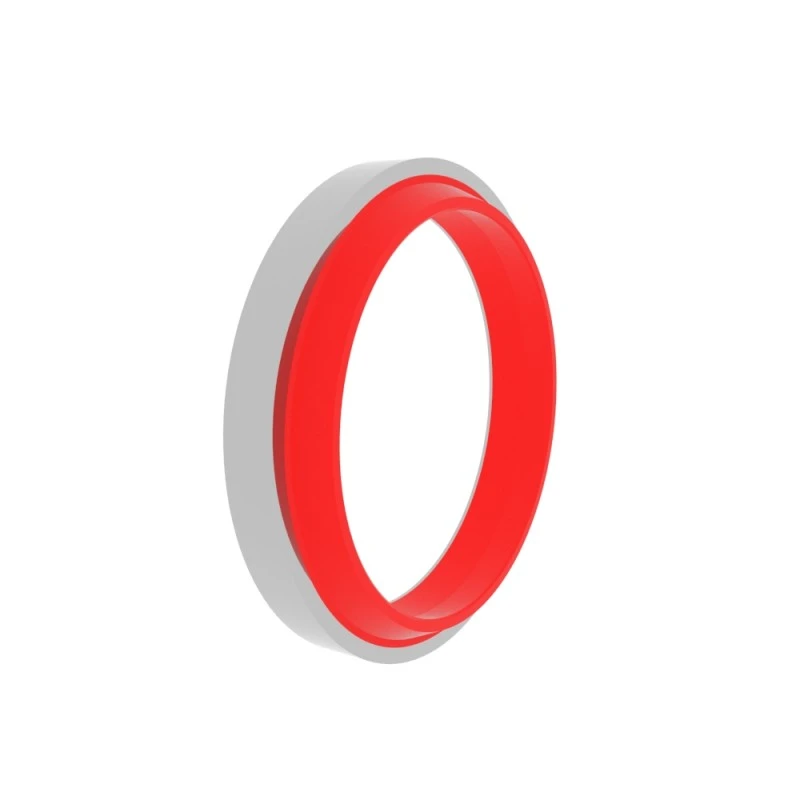

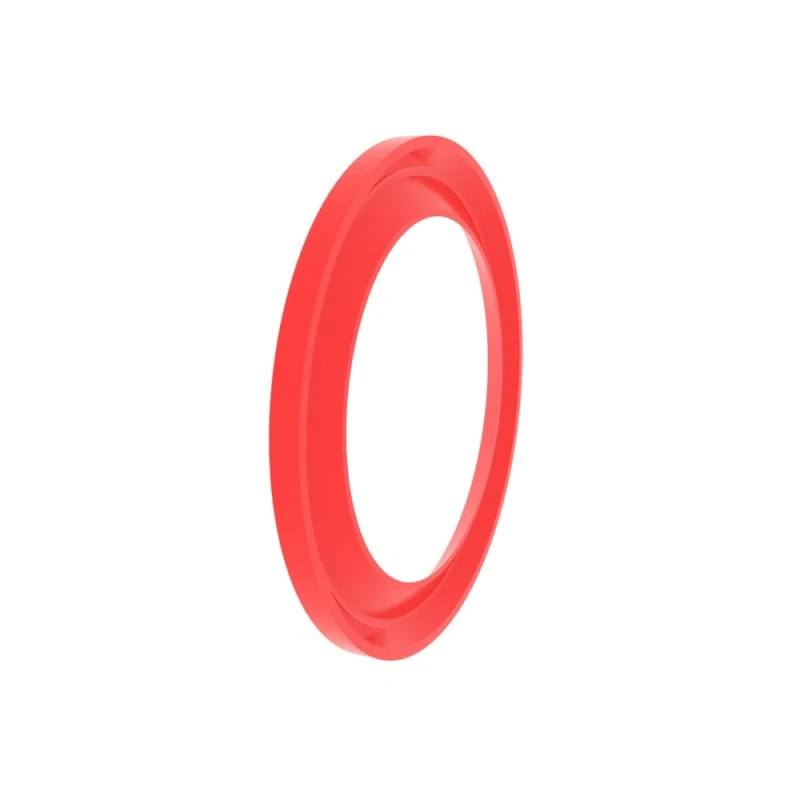

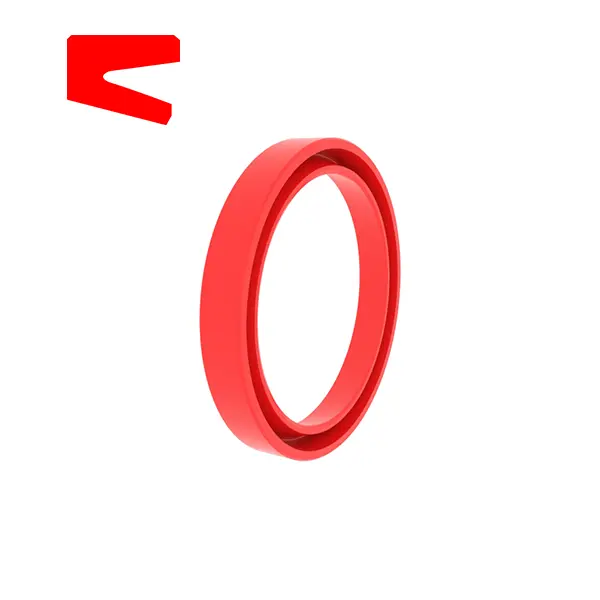

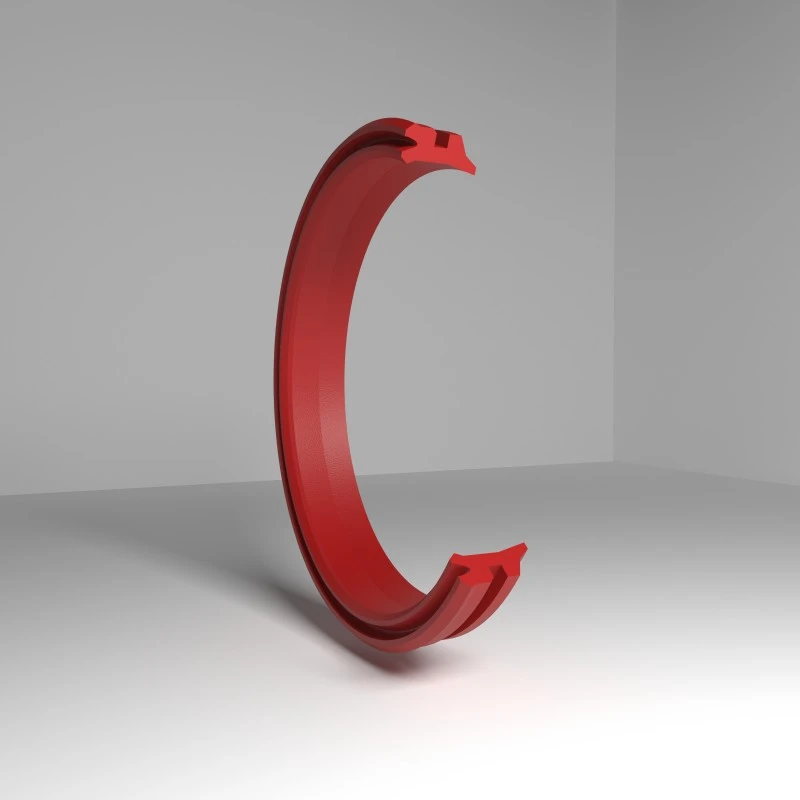

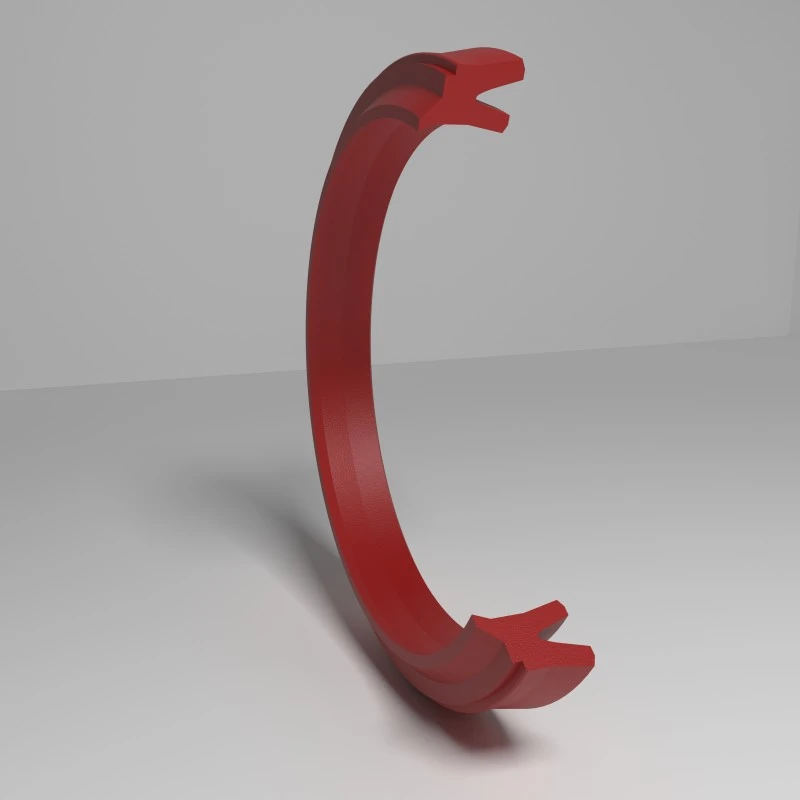

RCA102
आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई
एच ...... धूल सील की कुल ऊंचाई
| सतह खत्म | आर टीएमएक्स (माइक्रोन) | आरए (μM) |
| स्लाइडिंग सतह मिलान रबर/पॉलीयुरेथेन सील स्लाइडिंग सतह मिलान ptfe सील | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| नाली नाली | ≤6.3 ≤15 | ≤1.6 ≤3 |
| टीपी प्रोफ़ाइल समर्थन लंबाई अनुपात | 50%-95% |
|
| सहनशीलता | |
| Φd1 H11 | एल <10 मिमी +0.2 |
| Φd H11 | एल ＞ 10 मिमी +0.3 |
आदेश देना उदाहरण
मॉडल: RCA102
नाली का आकार/कुल धूल सील ऊंचाई: 100x115x8.5
सामग्री: आरसी-पु-एच
सील प्रकार: RCA102, RCA105, RCA211
मुख्य अनुप्रयोग: मुख्य रूप से स्लाइडिंग संयोजन सील के साथ उपयोग किया जाता है
लाभ: अच्छा घर्षण प्रदर्शन, RCA211 द्विदिश सील
सामग्री: (अल्ट्रा-हाई कठोरता) पॉलीयुरेथेन, रबर
| सील नाली उदाहरण | निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7.5 | 8.5 | ≥2 | 11.5 | |||

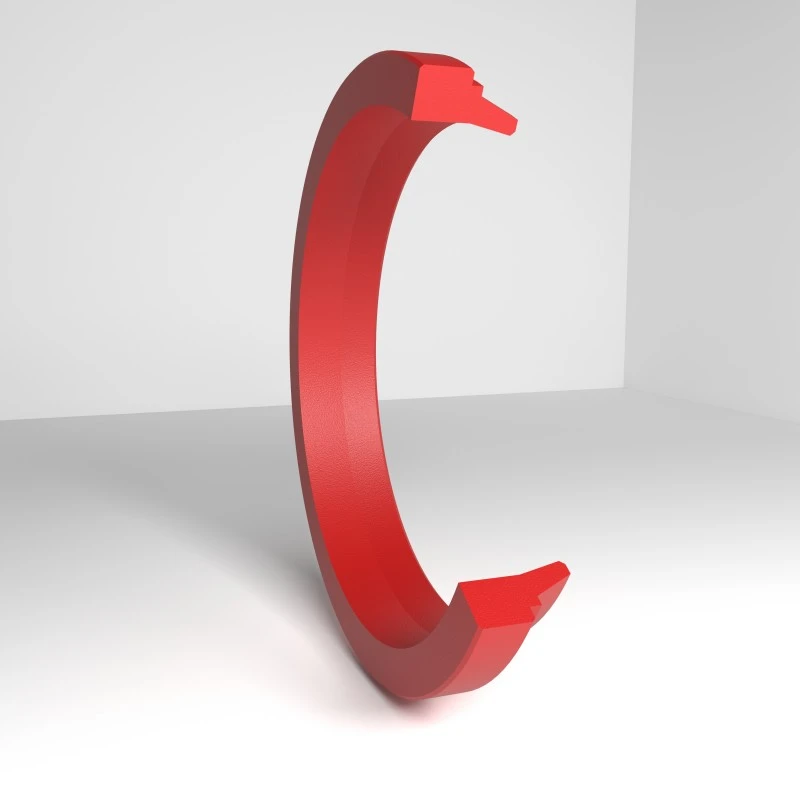

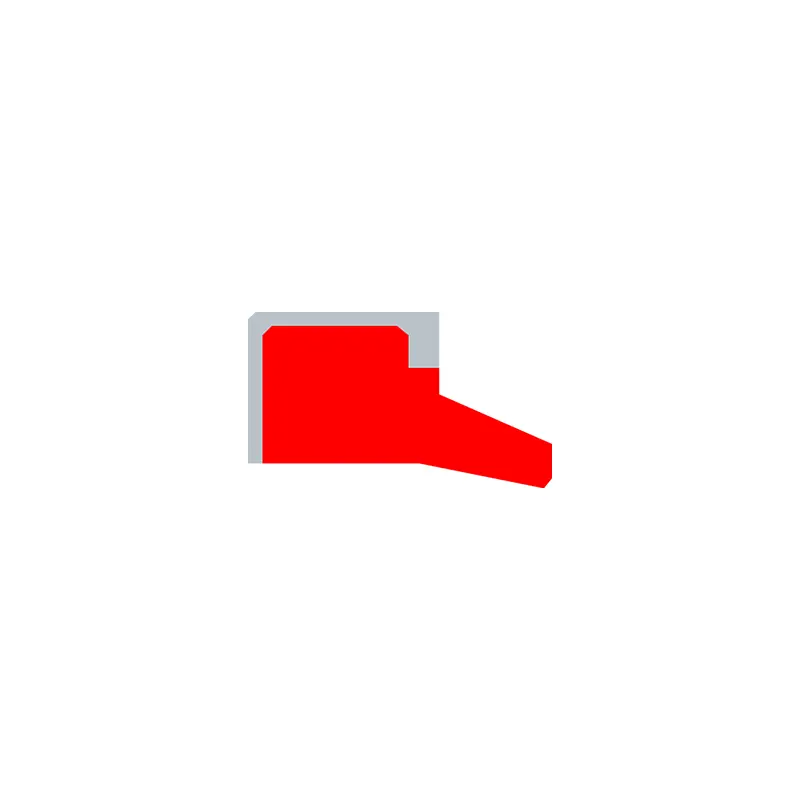

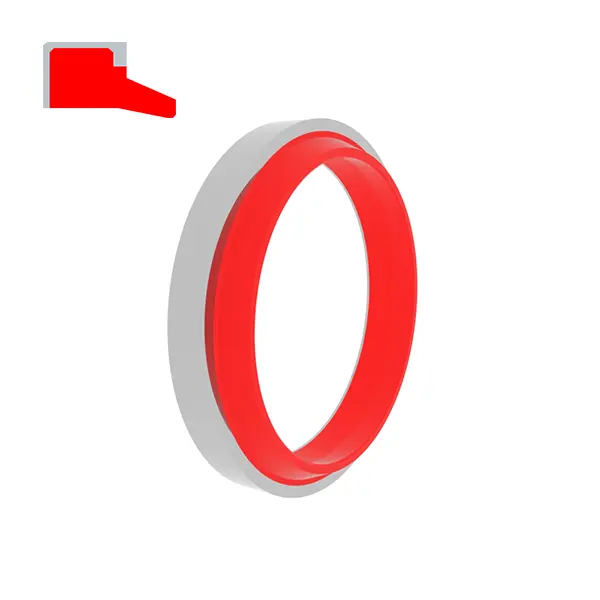

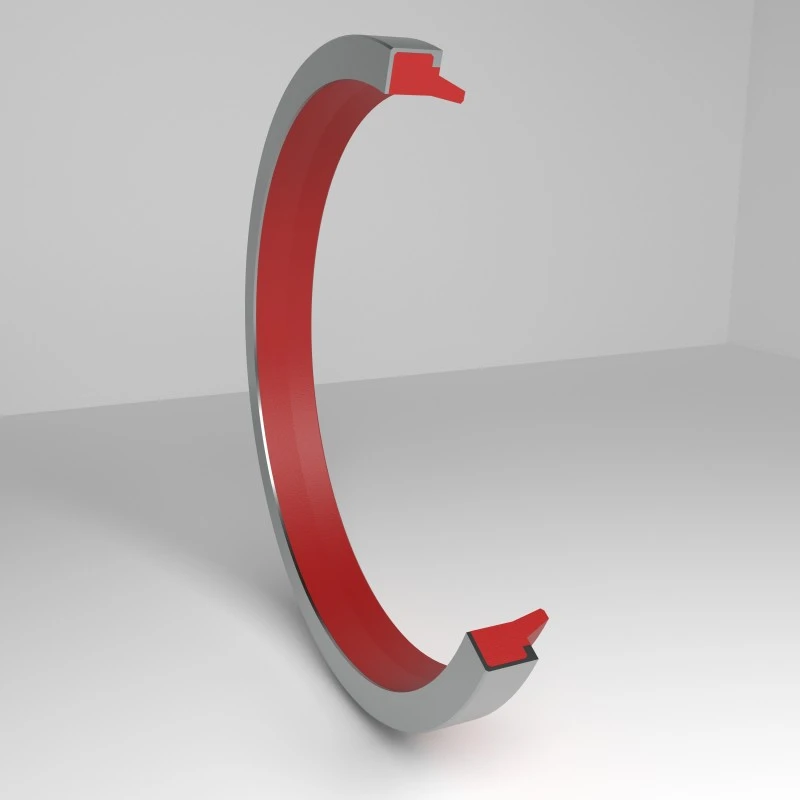

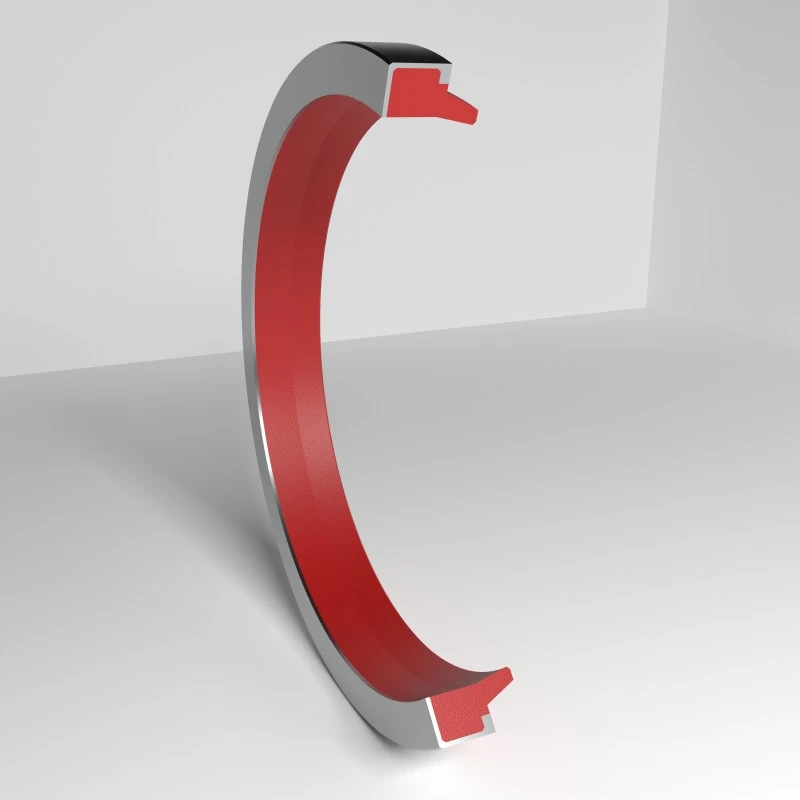

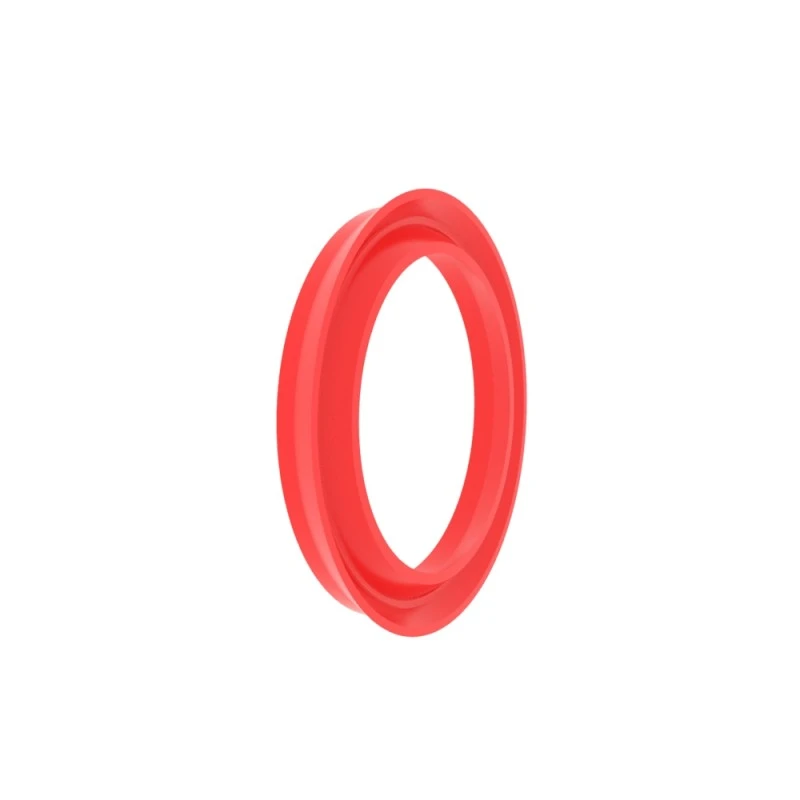

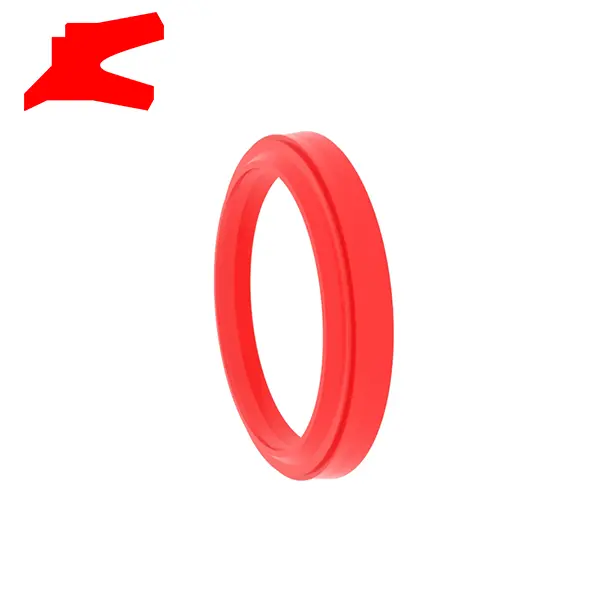

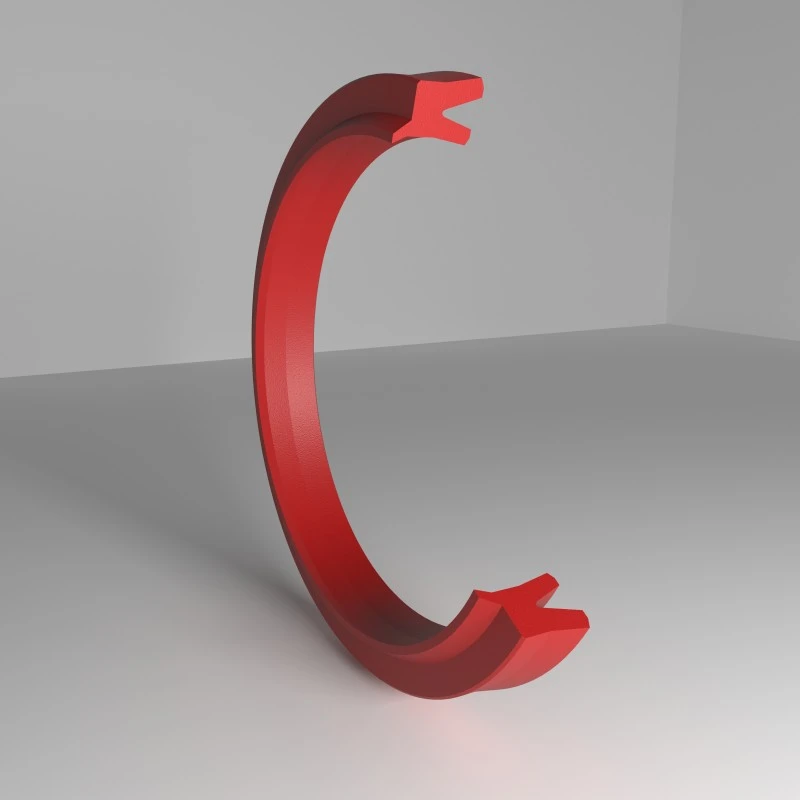

RCA103
आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई
एच ...... धूल सील की कुल ऊंचाई
| सतह खत्म | आर टीएमएक्स (माइक्रोन) | आरए (μM) |
| स्लाइडिंग सतह मिलान रबर/पॉलीयुरेथेन सील स्लाइडिंग सतह मिलान ptfe सील | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| नाली नाली | ≤6.3 ≤15 | ≤1.6 ≤3 |
| टीपी प्रोफ़ाइल समर्थन लंबाई अनुपात | 50%-95% |
|
| सहनशीलता | |
| Φd1 H11 | एल <10 मिमी +0.2 |
| Φd H11 | एल ＞ 10 मिमी +0.3 |
आदेश देना उदाहरण
मॉडल: RCA103
नाली का आकार/कुल धूल सील ऊंचाई: 100x115x9/12
सामग्री: आरसी-पीयू-एच+पोम
सील प्रकार: RCA103, RCA106
मुख्य अनुप्रयोग: मानक सिलेंडर और खुले खांचे के लिए
लाभ: एंटी-घर्षण प्रदर्शन अच्छा है, और समर्थन की अंगूठी नाली और सील के बीच होने से ऑक्सीकरण को रोकती है, और गुहा में पोजिशनिंग और फिट फर्म हैं।
सामग्री: (अल्ट्रा-हाई कठोरता) पॉलीयुरेथेन + पॉलीऑक्सिमेथिलीन, रबर + पॉलीऑक्सिमेथिलीन
| सील नाली उदाहरण | निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

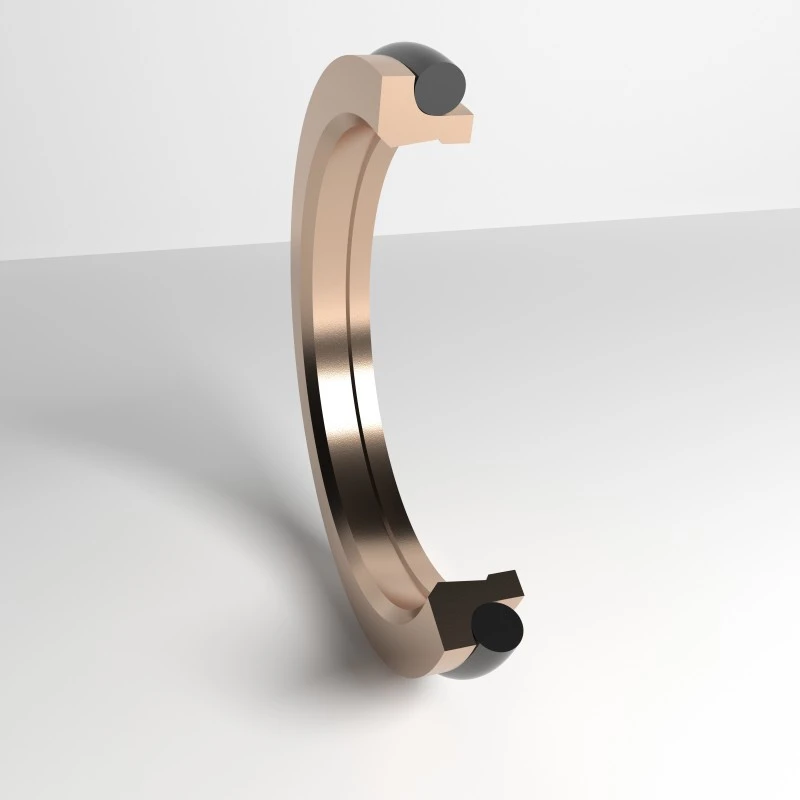

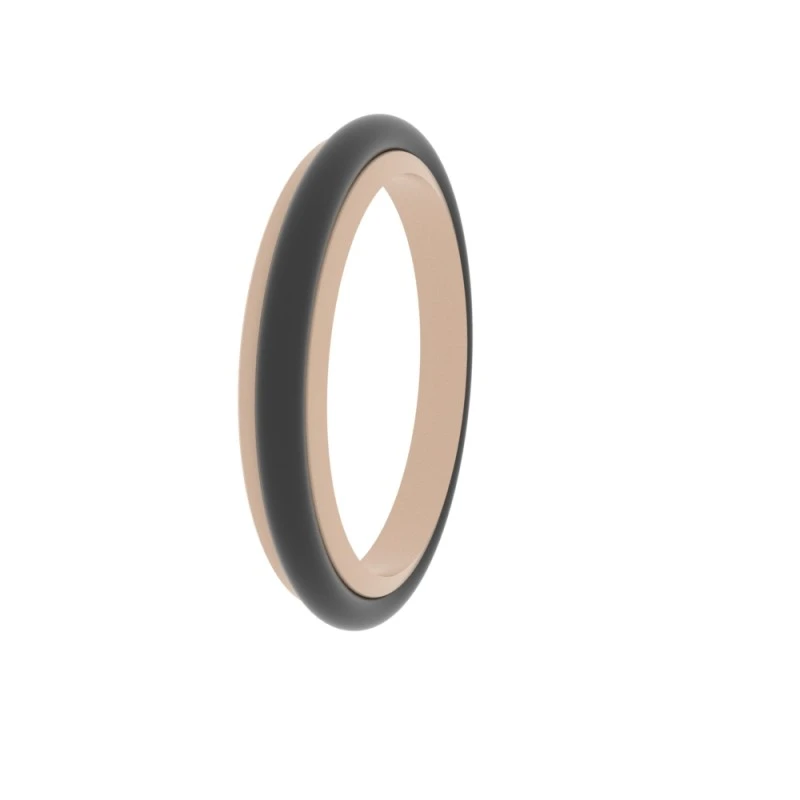

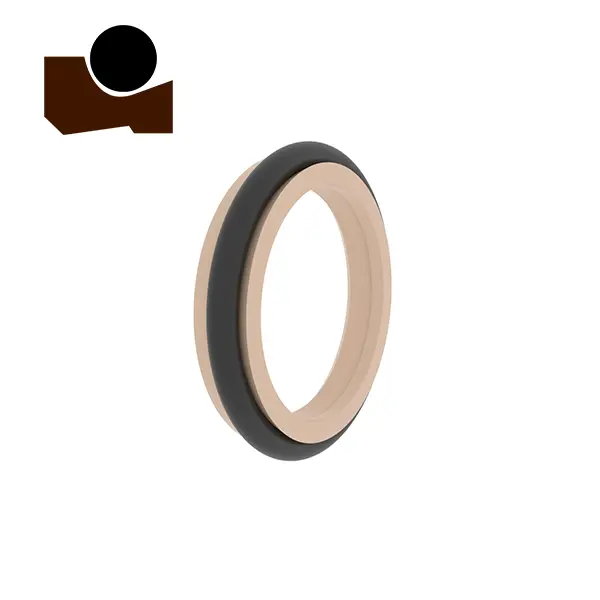

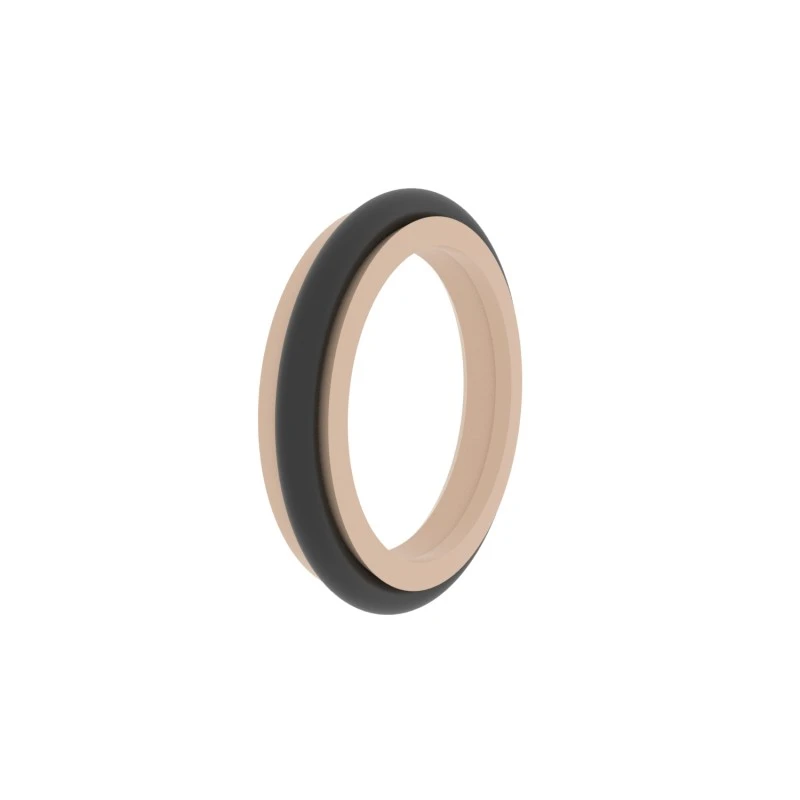

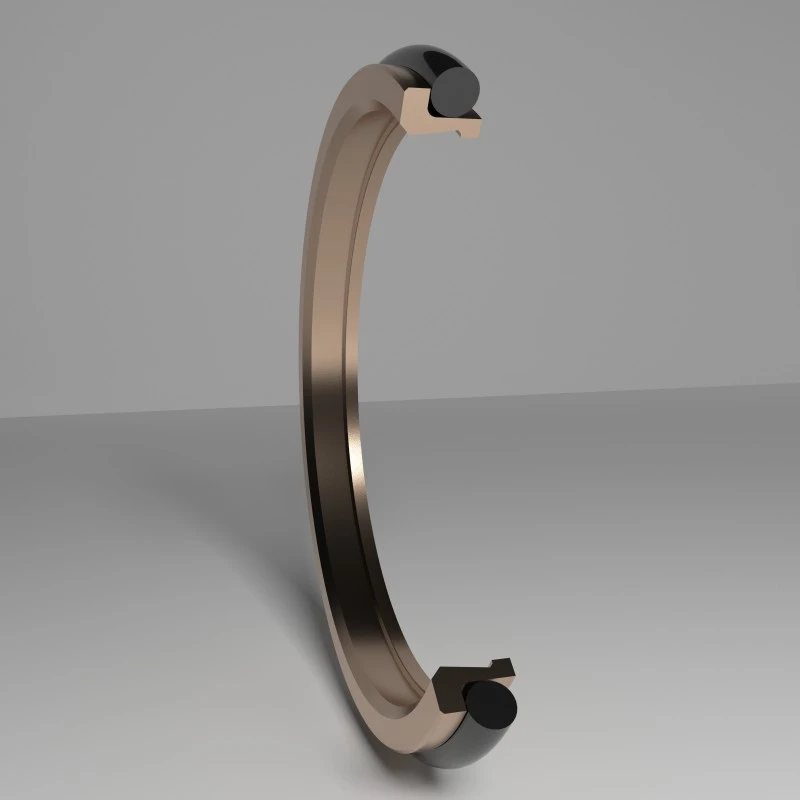

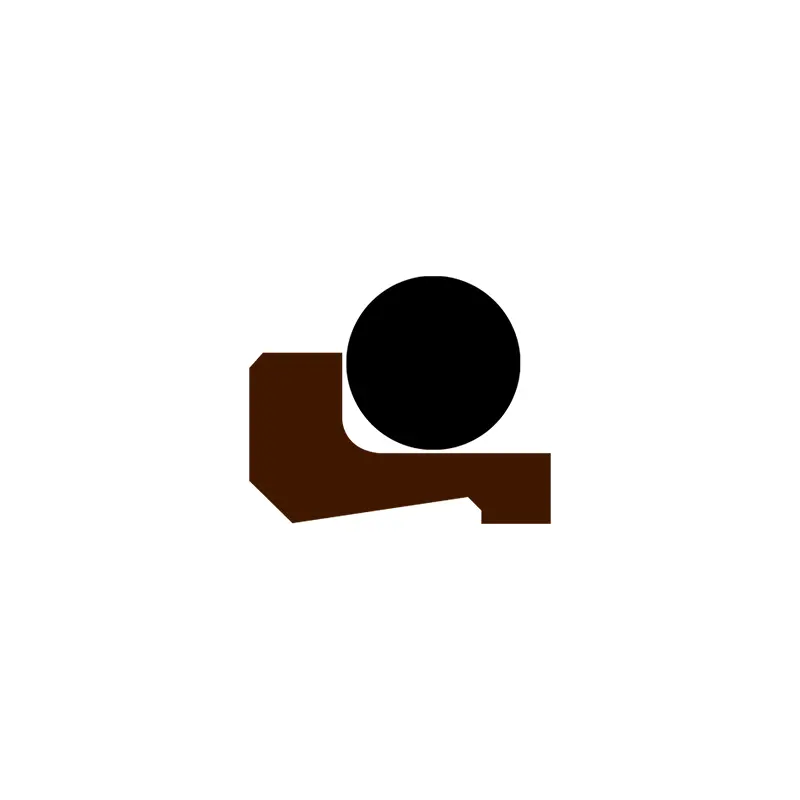

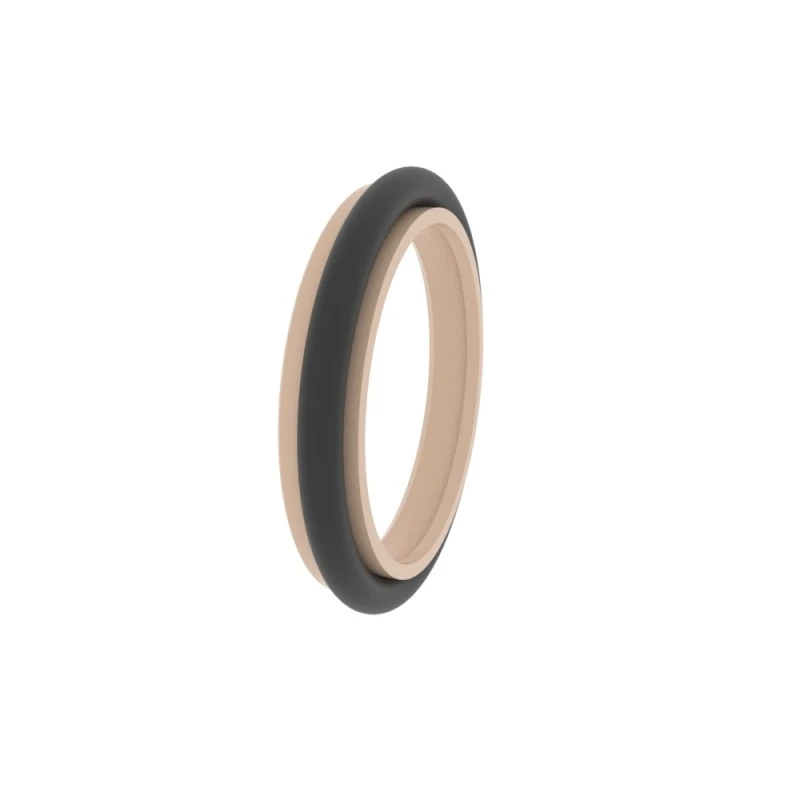

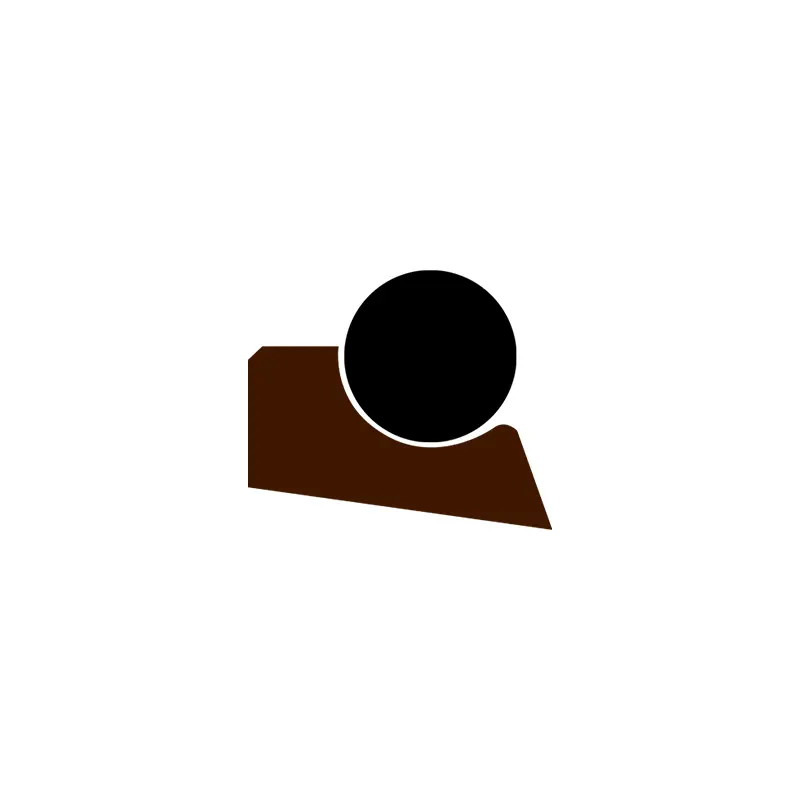

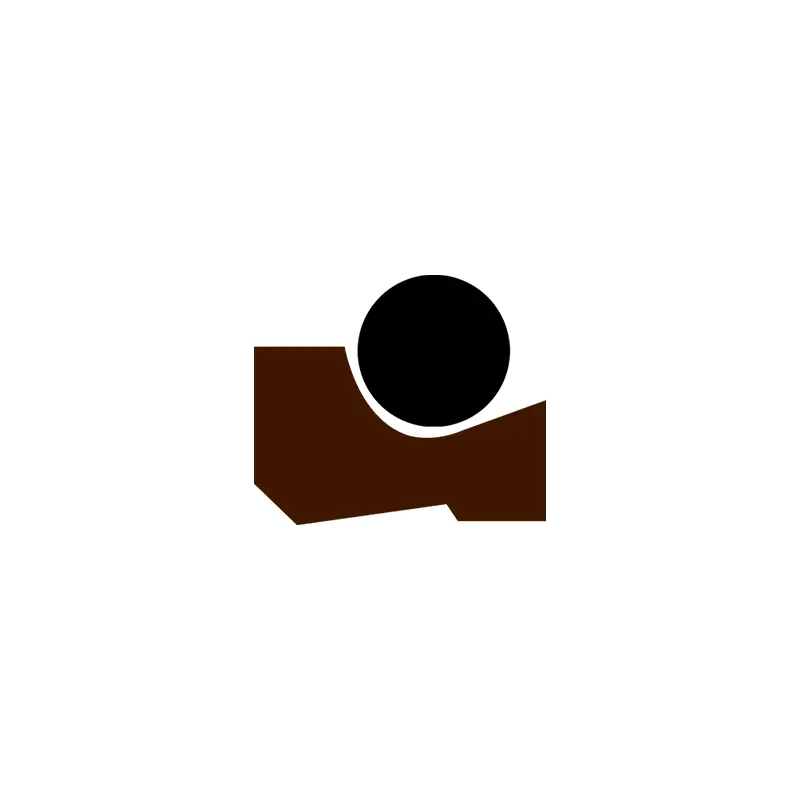

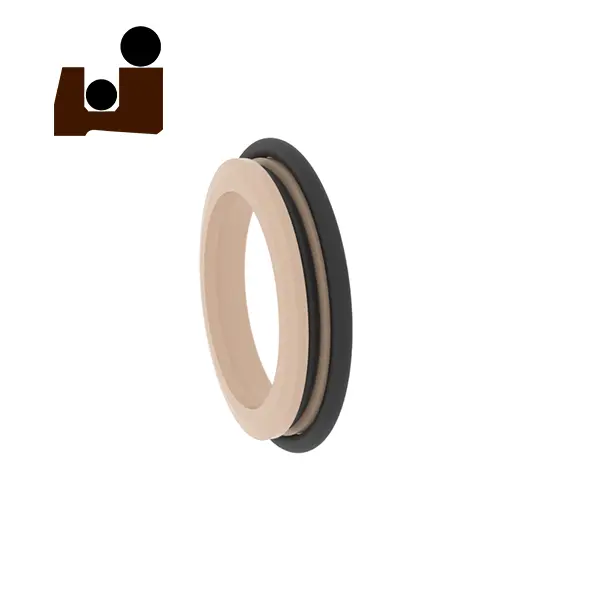

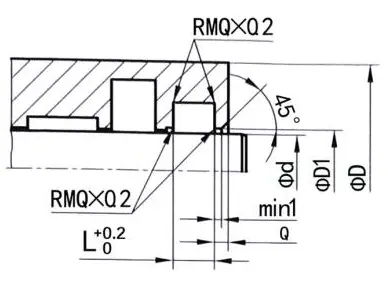

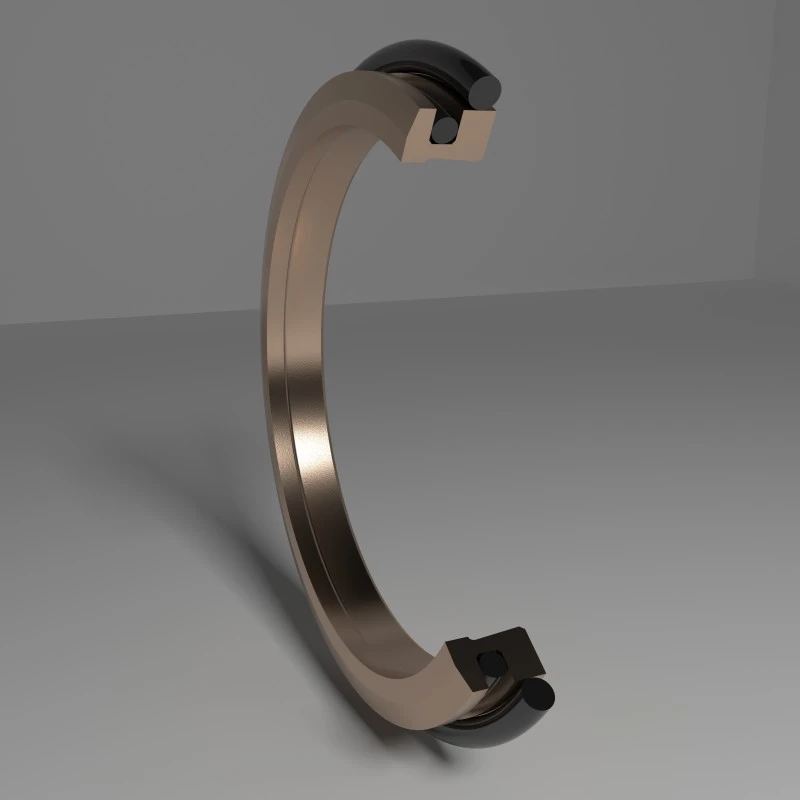

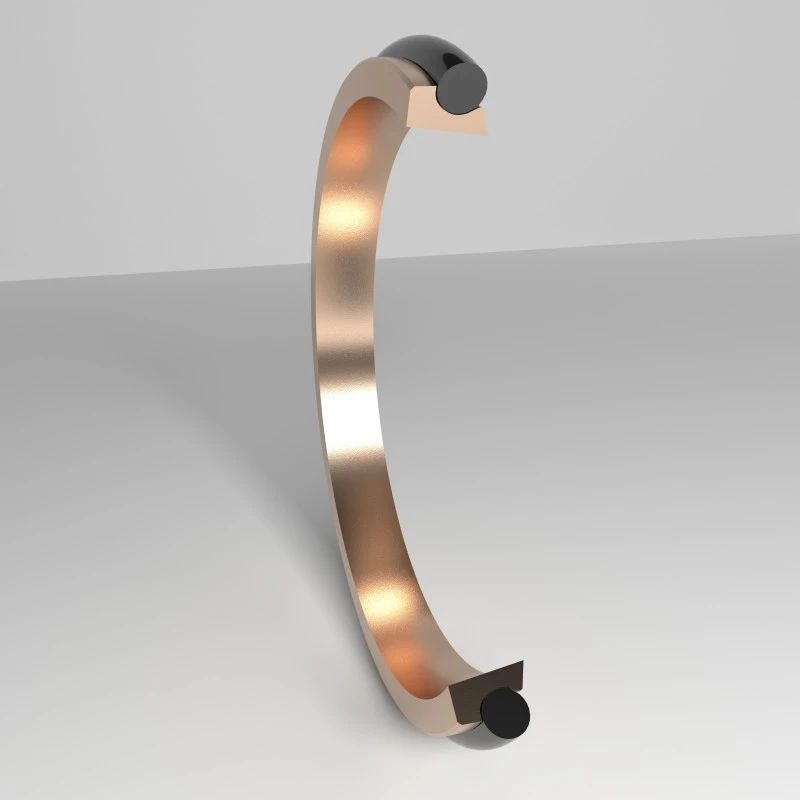

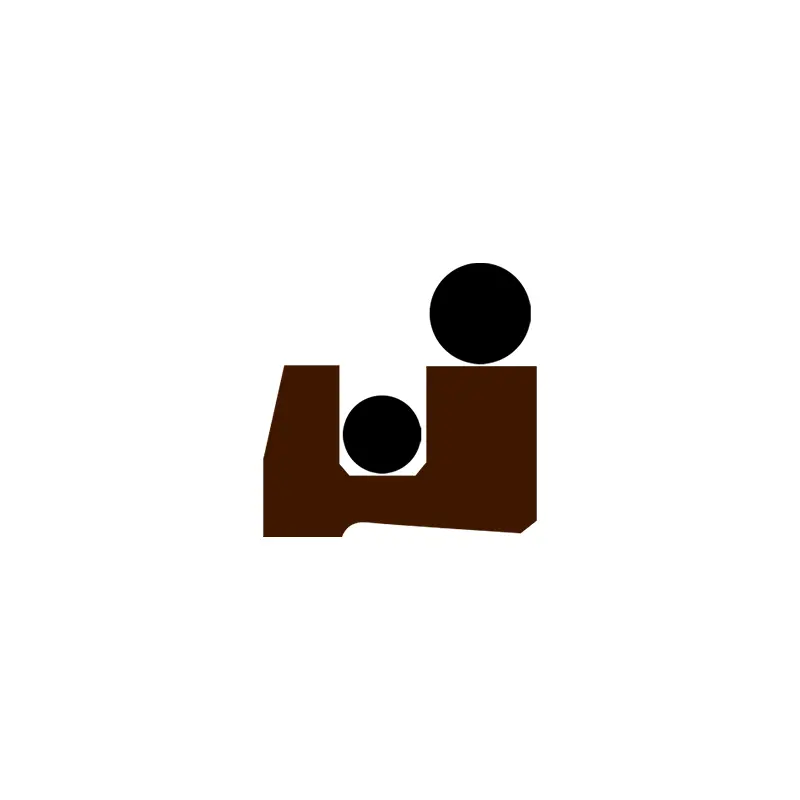

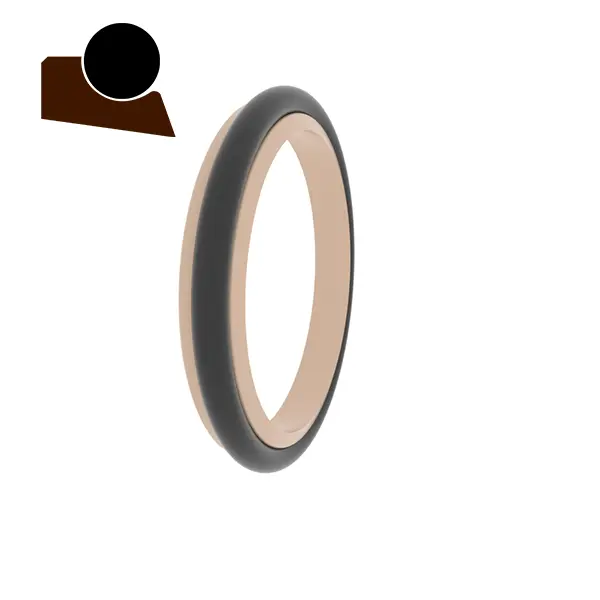

RCA115
आदेश आकार
Φd ...... बाहरी व्यास
Φd1 ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई
| सतह खत्म | आर टीएमएक्स (माइक्रोन) | आरए (μM) |
| स्लाइडिंग सतह मिलान रबर/पॉलीयुरेथेन सील स्लाइडिंग सतह मिलान ptfe सील | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| नाली नाली | ≤6.3 ≤15 | ≤1.6 ≤3 |
| टीपी प्रोफ़ाइल समर्थन लंबाई अनुपात | 50%-95% |
|
| सहनशीलता | |
| Φd1 H11 | एल <10 मिमी +0.2 |
| Φd H11 | एल ＞ 10 मिमी +0.3 |
आदेश देना उदाहरण
मॉडल: RCA115
नाली का आकार/कुल धूल सील ऊंचाई: 100x108.8x6
सामग्री: ptfe3+nbr
सील प्रकार: RCA115, RCA118
मुख्य अनुप्रयोग: रासायनिक उद्योग, खाद्य उद्योग और सर्वो वाल्व
लाभ: कम घर्षण गुणांक, कोई रेंगने वाला, छोटा स्थापना स्थान, लंबे पहनने के प्रतिरोधी जीवन, और काम के दौरान उत्कृष्ट समायोजन और स्थिति क्षमता।
सामग्री: टेट्राफ्लुओरोथिलीन, नाइट्राइल रबर या फ्लोरीन रबर
| सील नाली उदाहरण | निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है) | |||||||
 |
RCA115
|
Φd | Φd | L | डी 1 | a | O-अंगूठी | |
| 6-11.9 |
Φd+4.8 | 3.7 | d+1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6.8 | 5.0 | d+1.5 | 2 | 2.62 | |||
|

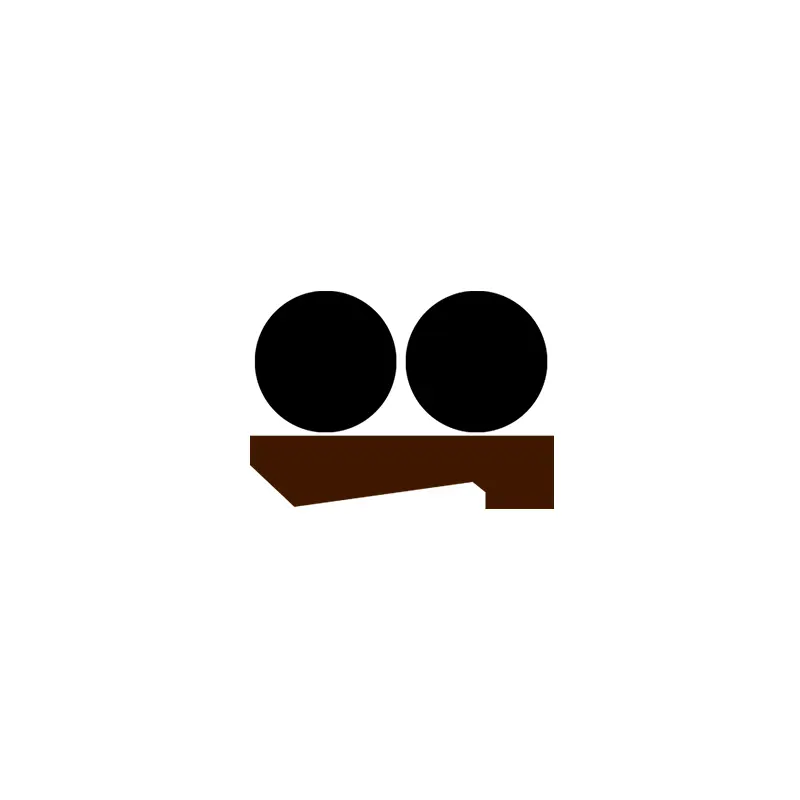

RCA116
|
65-250.9 | Φd+8.8 | 6.0 | d+1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | डी+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | डी+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | d+2.5 | 5 | 8.40 | |||
