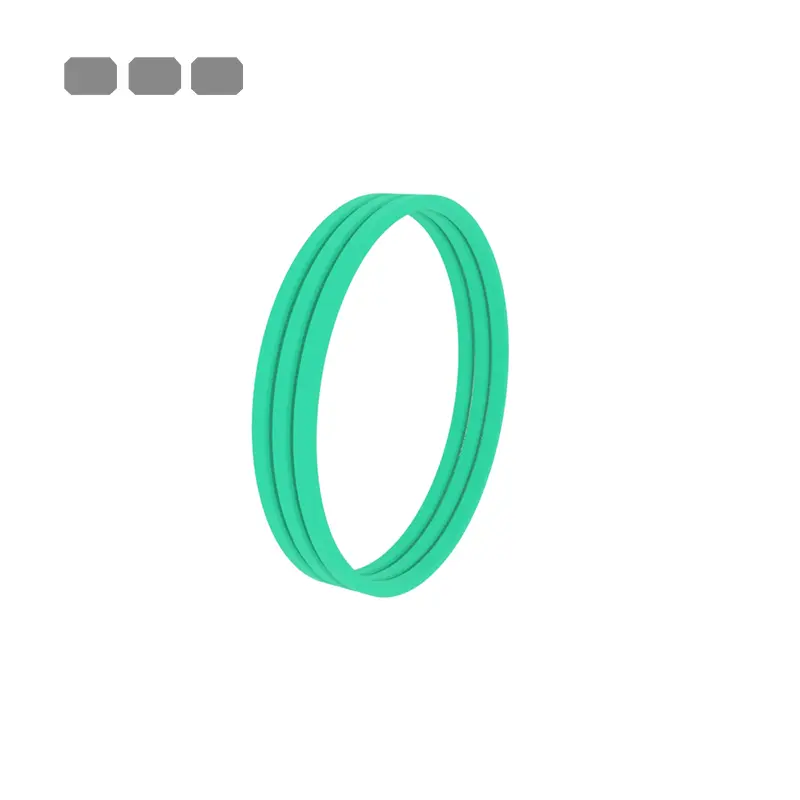

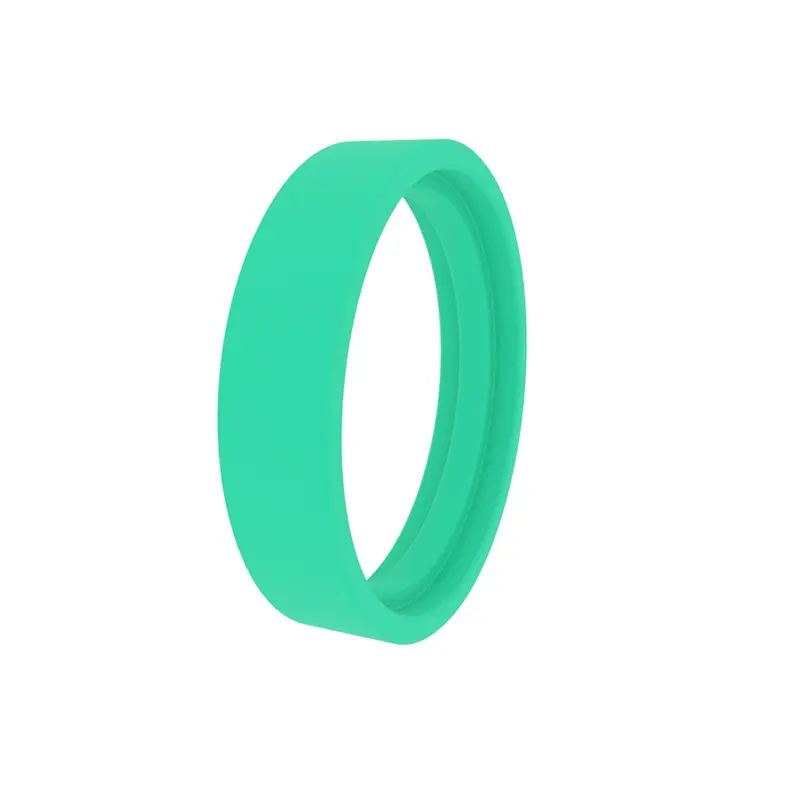

हमारे टर्निंग सील गाइड रिंग का उपयोग व्यापक रूप से हाइड्रोलिक सिलेंडर, वायवीय सिस्टम, औद्योगिक मशीनरी और अन्य क्षेत्रों में किया जाता है। हम उपकरण संचालन दक्षता और सीलिंग विश्वसनीयता में सुधार करने में मदद करने के लिए ग्राहक की आवश्यकता के अनुसार अनुकूलित समाधान प्रदान कर सकते हैं। विभिन्न विशेषताओं के अनुसार, हमने टर्निंग सील गाइड रिंग को अलग -अलग मॉडल श्रृंखला में विभाजित किया है।

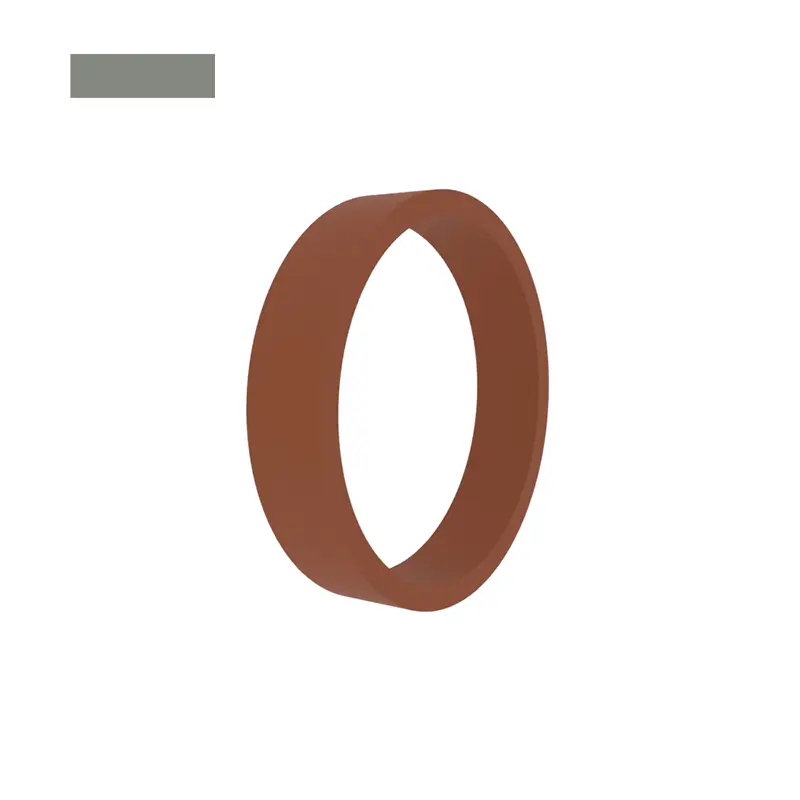

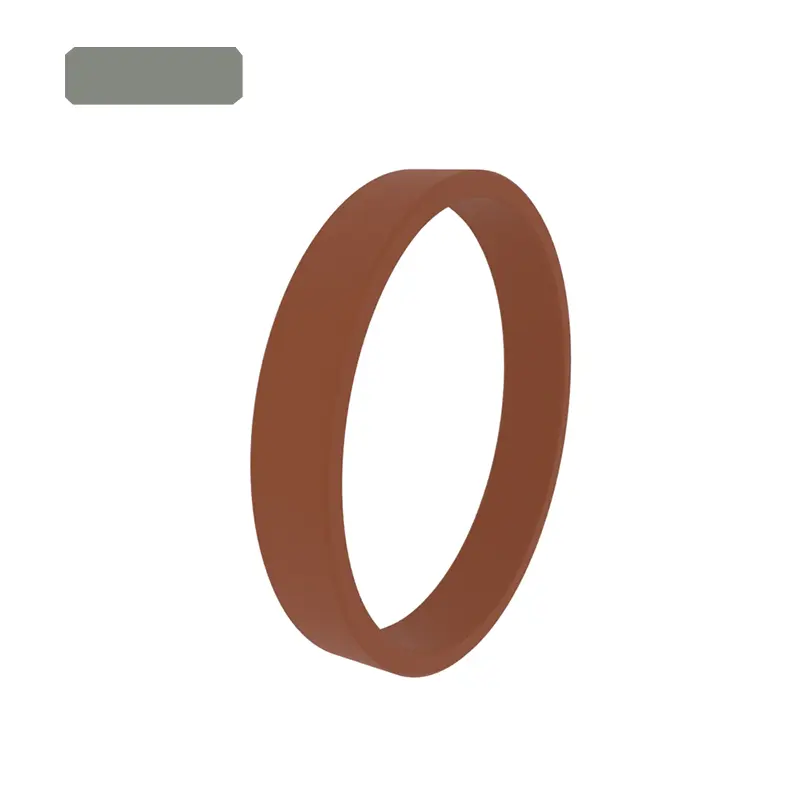

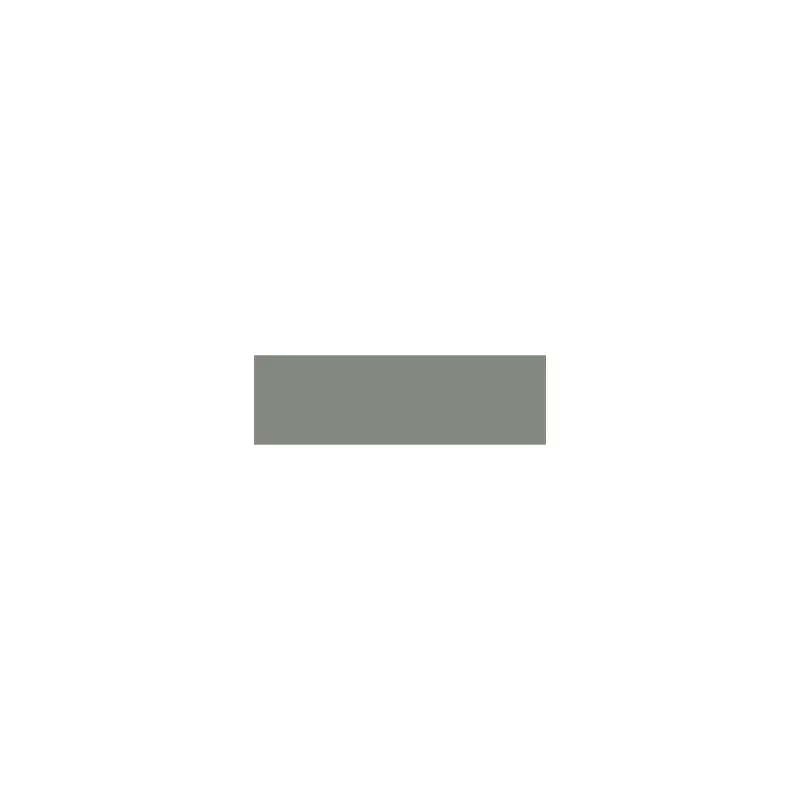

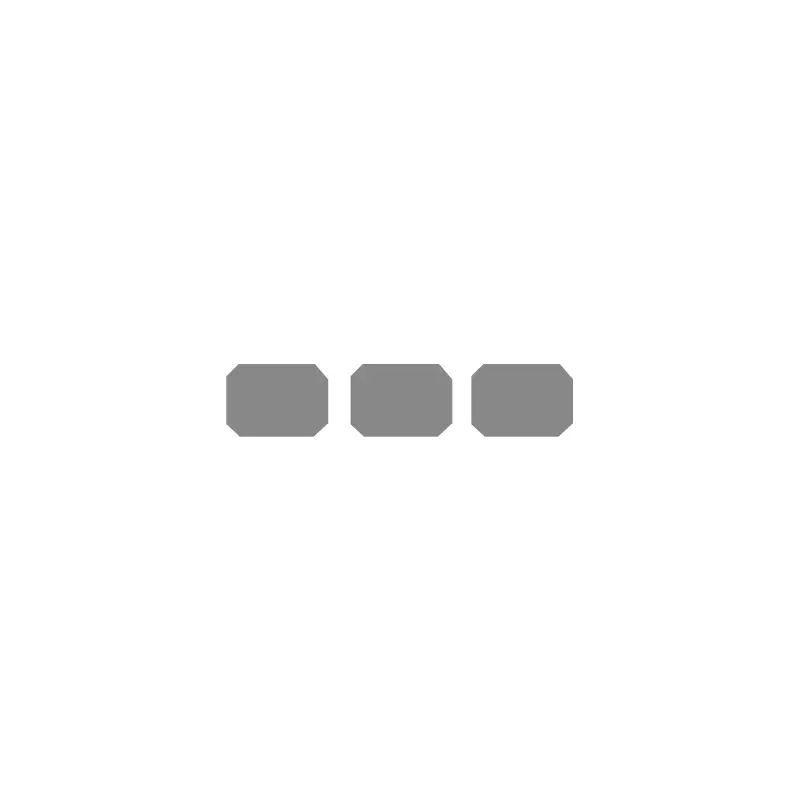

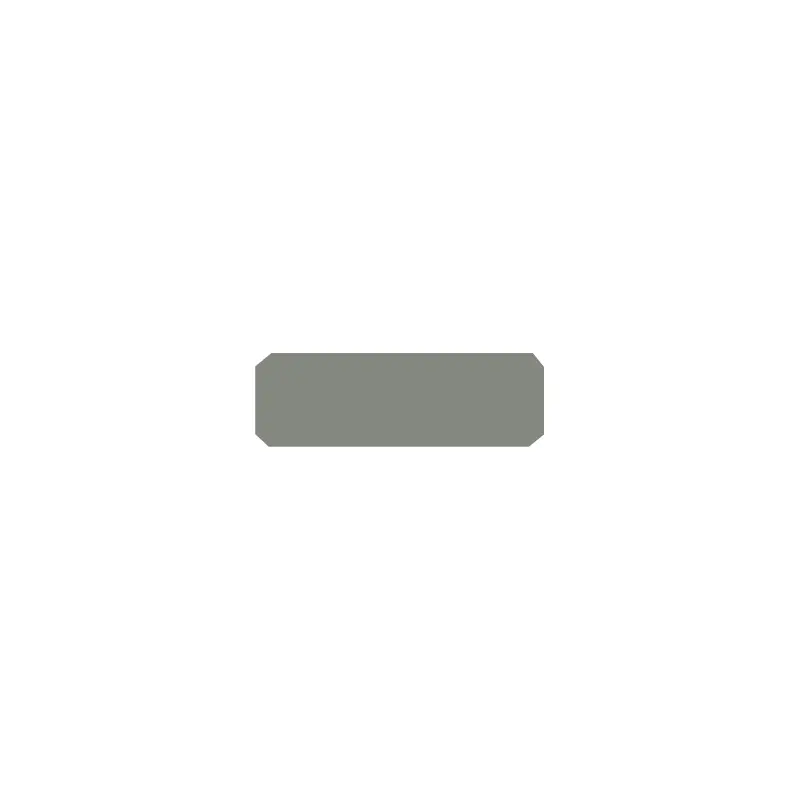

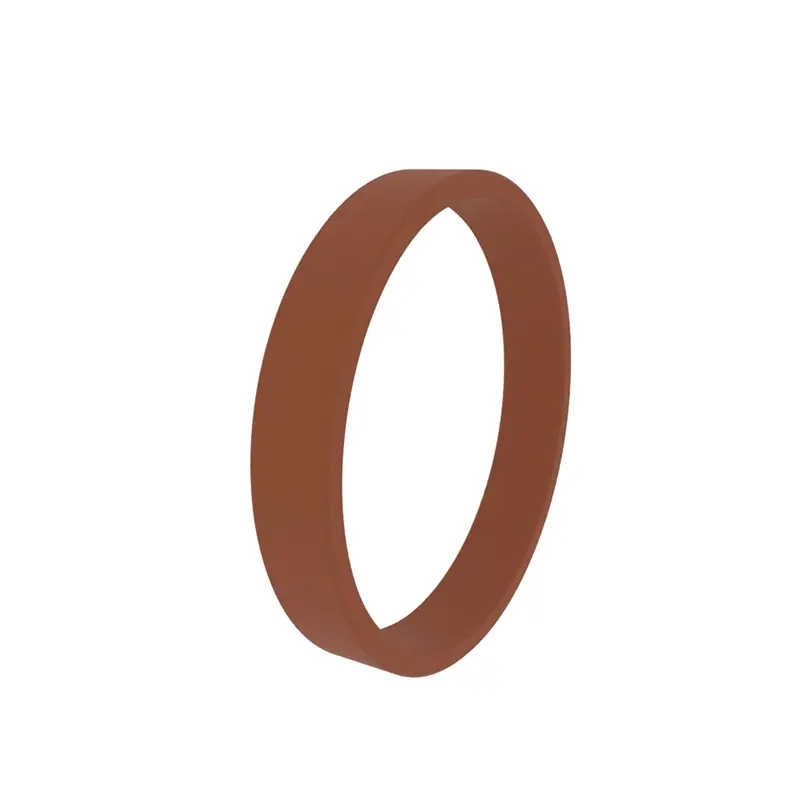

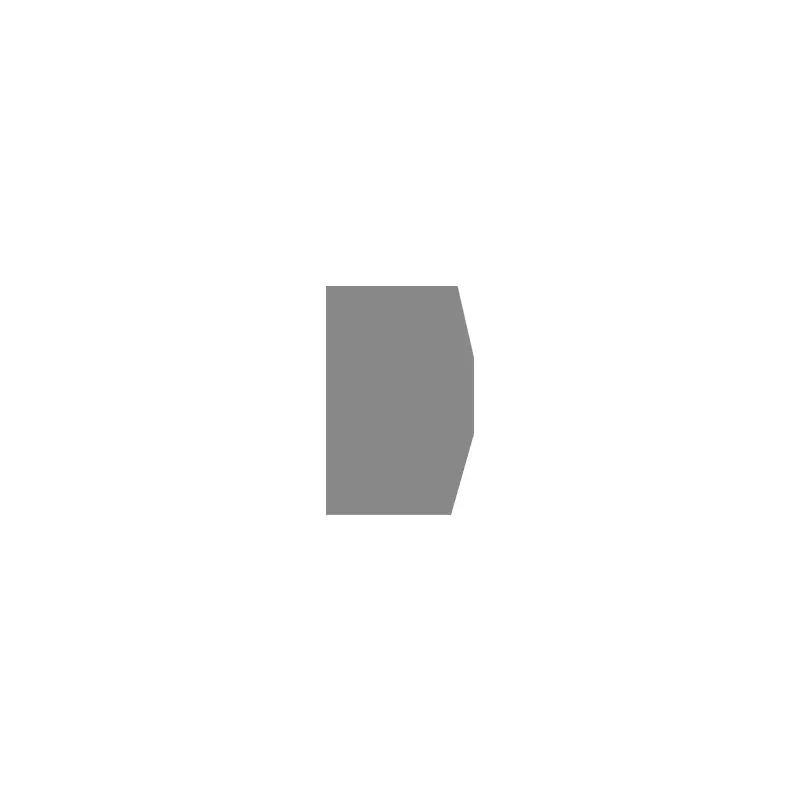

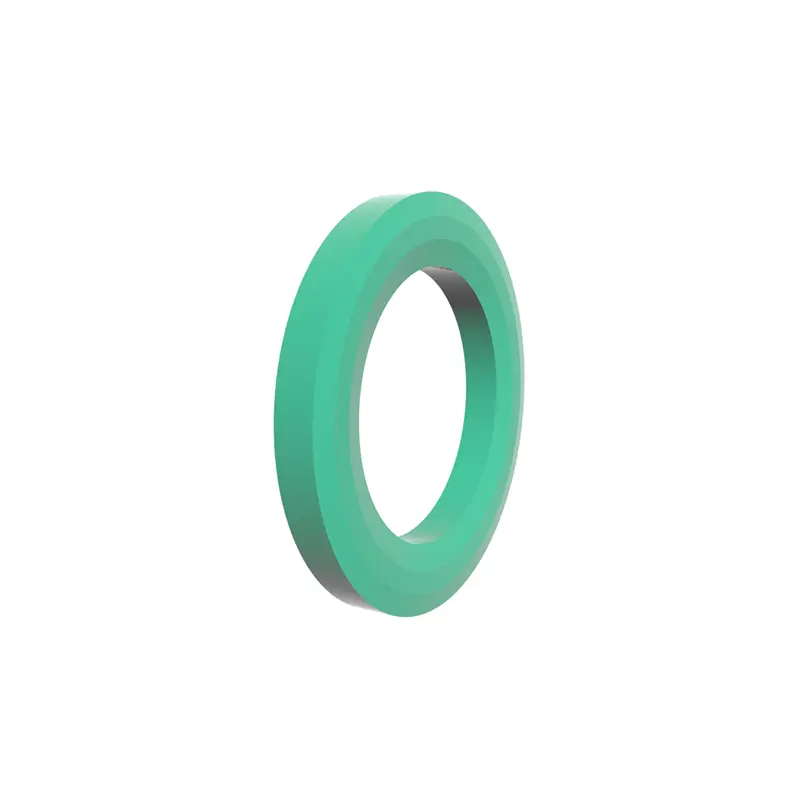

RCF101, RCF102, RCFB102 मानक गाइड रिंग्स सिलेंडर के पिस्टन और पिस्टन रॉड गाइड के लिए उपयुक्त हैं। उनमें से अधिकांश को बंद खांचे में खोला और स्थापित करने की आवश्यकता है, या वे खुले हो सकते हैं।

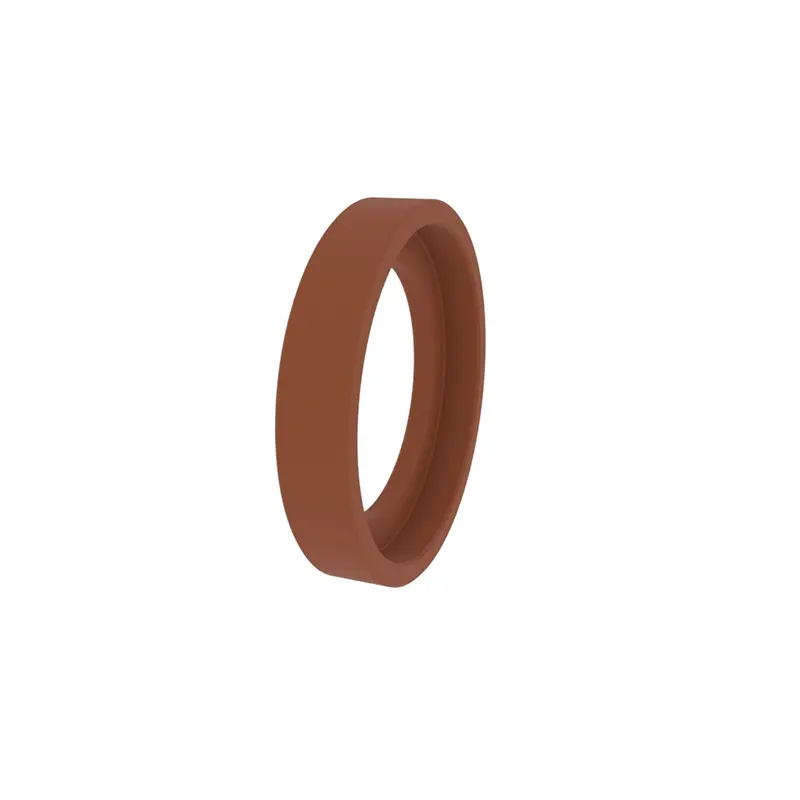

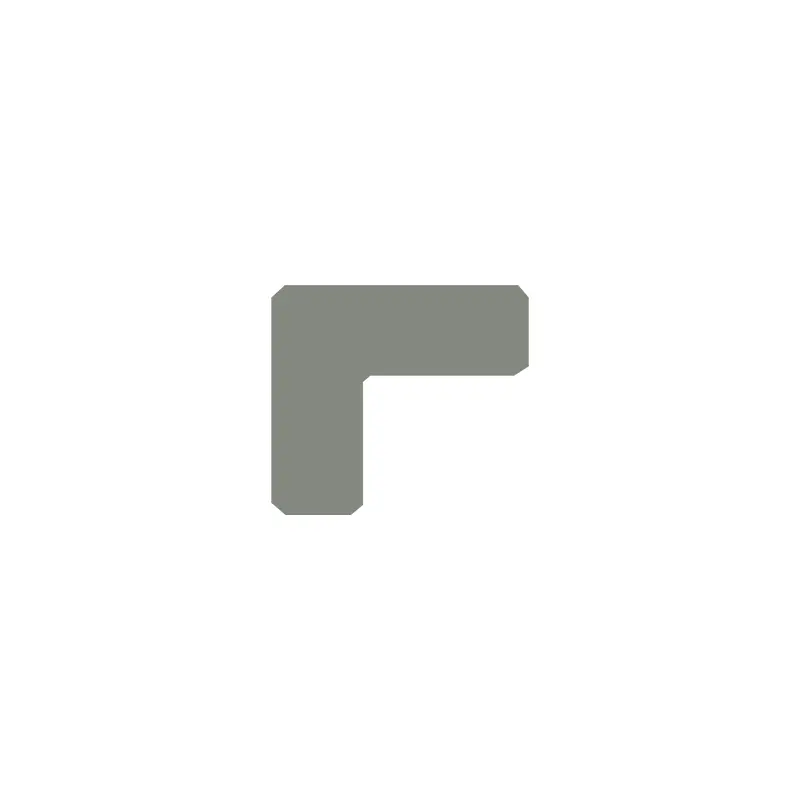

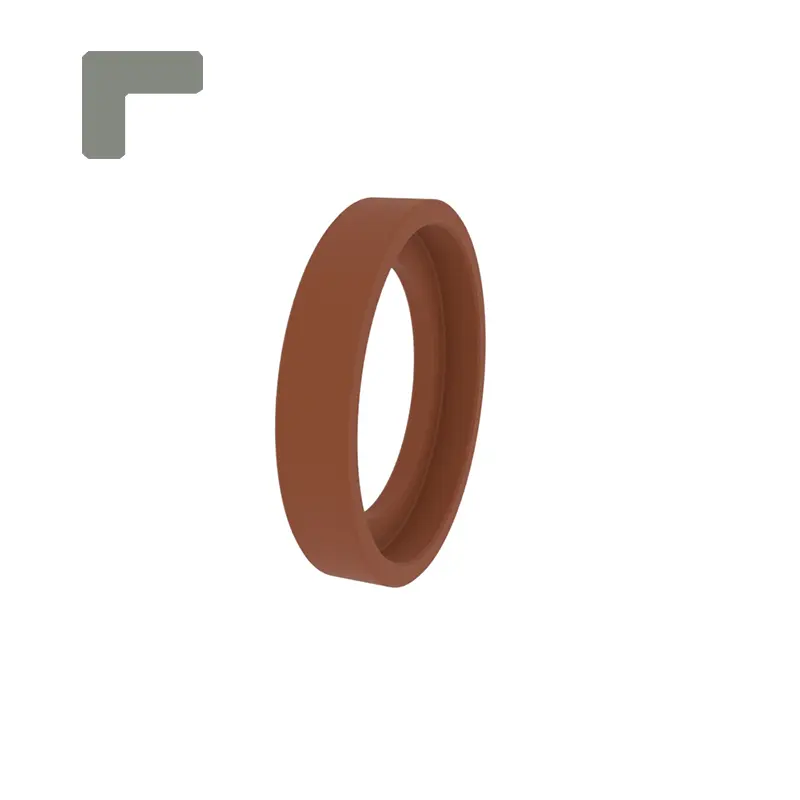

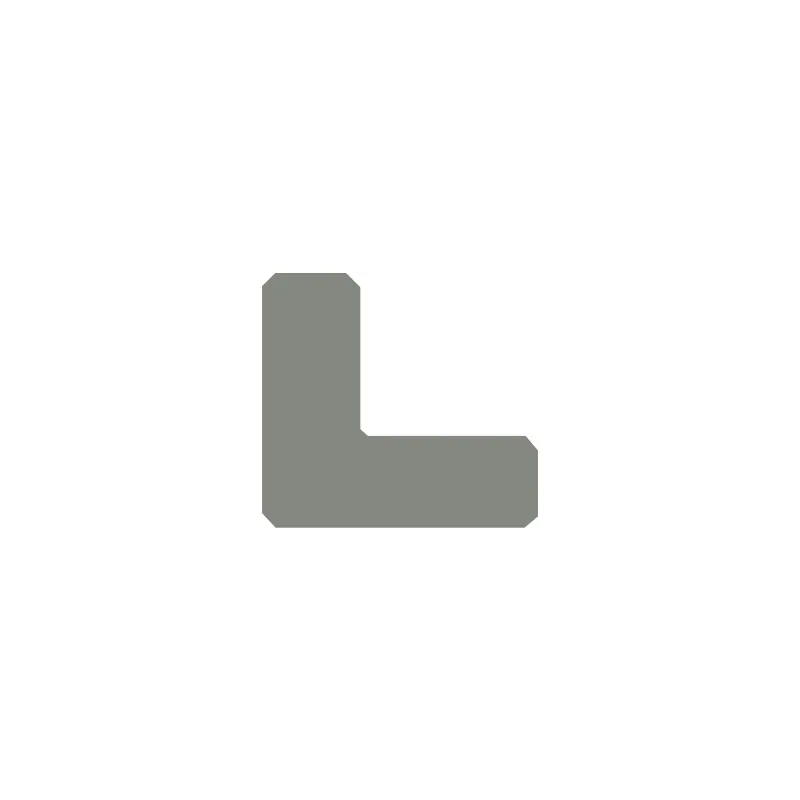

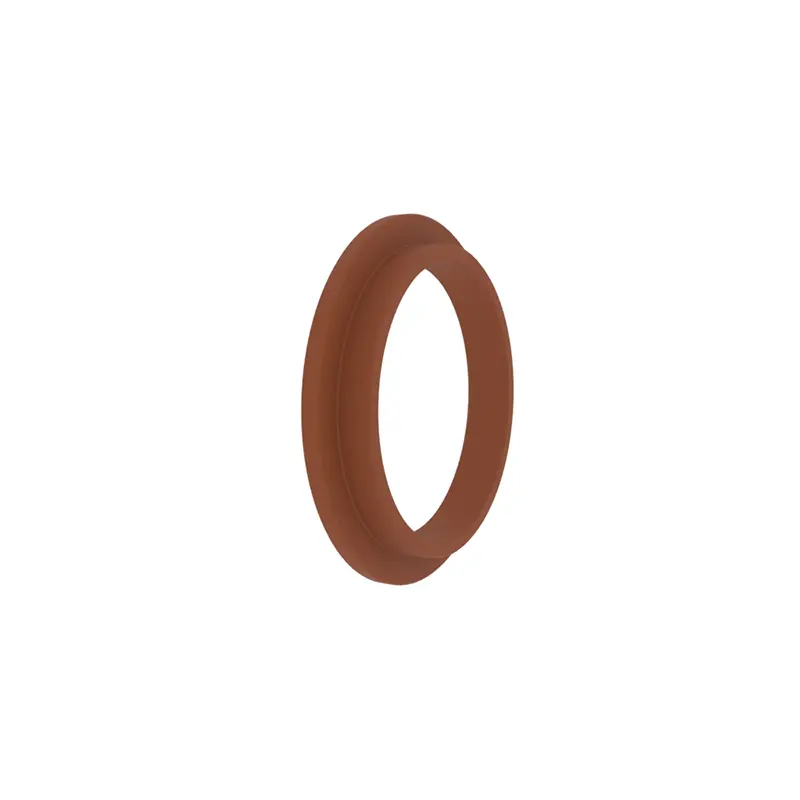

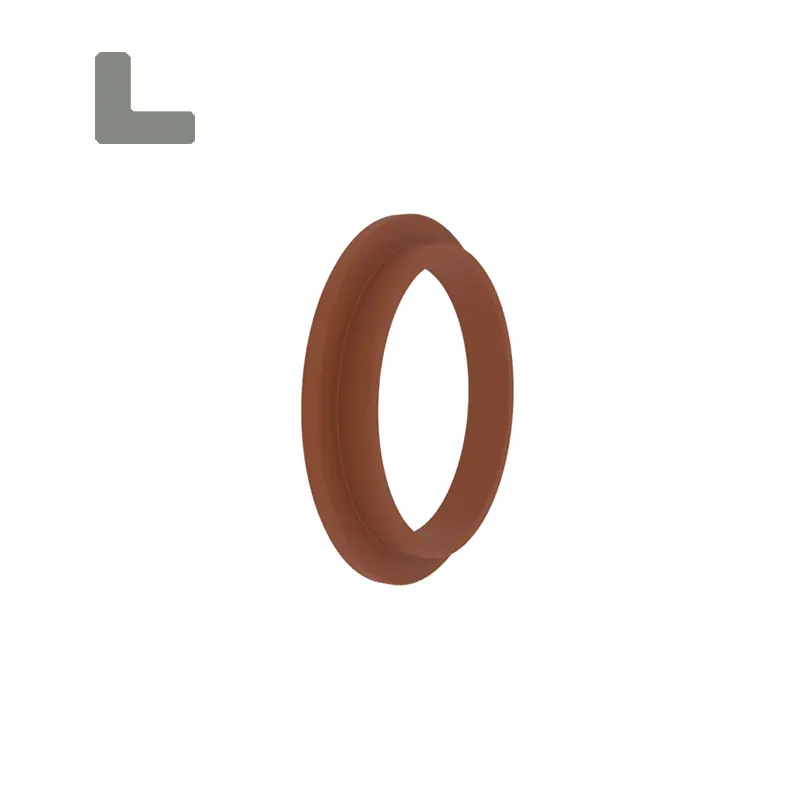

RCF103, RCF104 मानक गाइड रिंग्स पिस्टन गाइड के लिए उपयुक्त हैं। कोनों के साथ डिज़ाइन यह गाइड रिंग और रिंग रिंगों को बनाए रखने के कार्य करता है। यह खुला हो सकता है या नहीं।

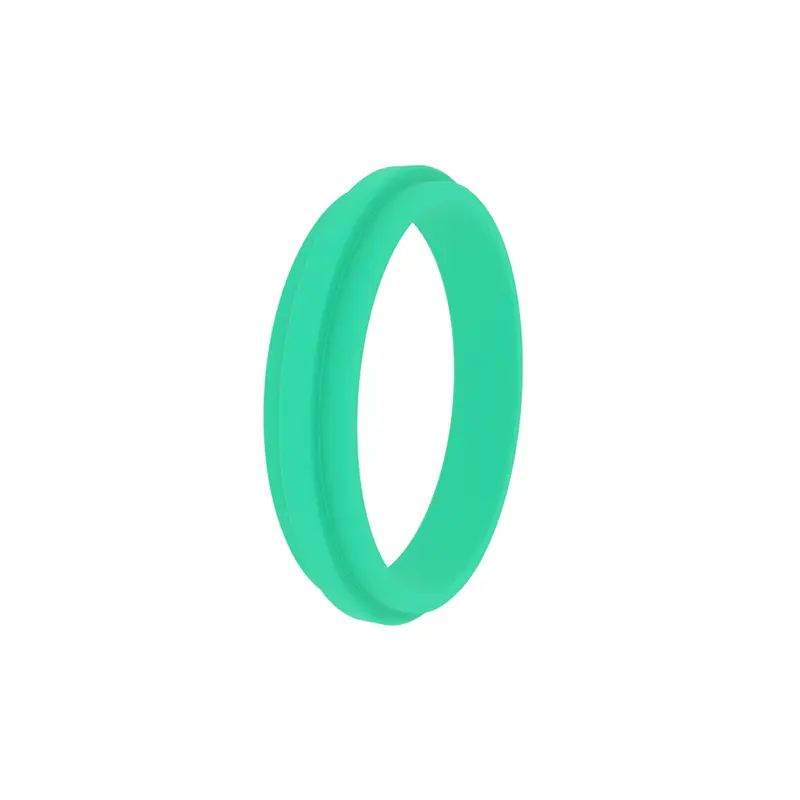

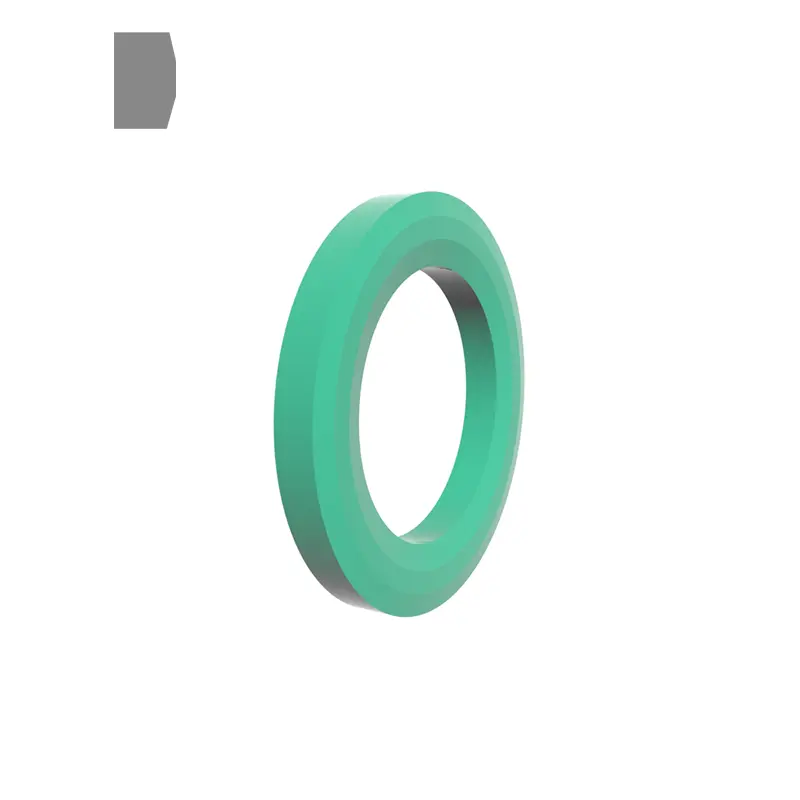

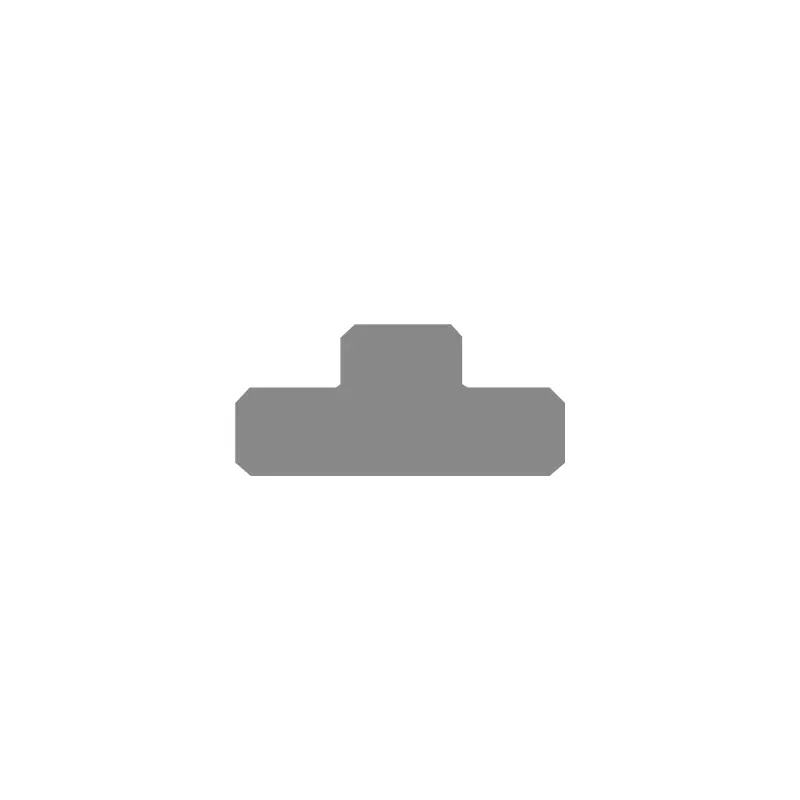

RCF105 मानक गाइड रिंग पिस्टन गाइड के लिए उपयुक्त है। इसमें आंतरिक व्यास पर एक उत्तल अंगूठी है। यह खुला हो सकता है या नहीं।

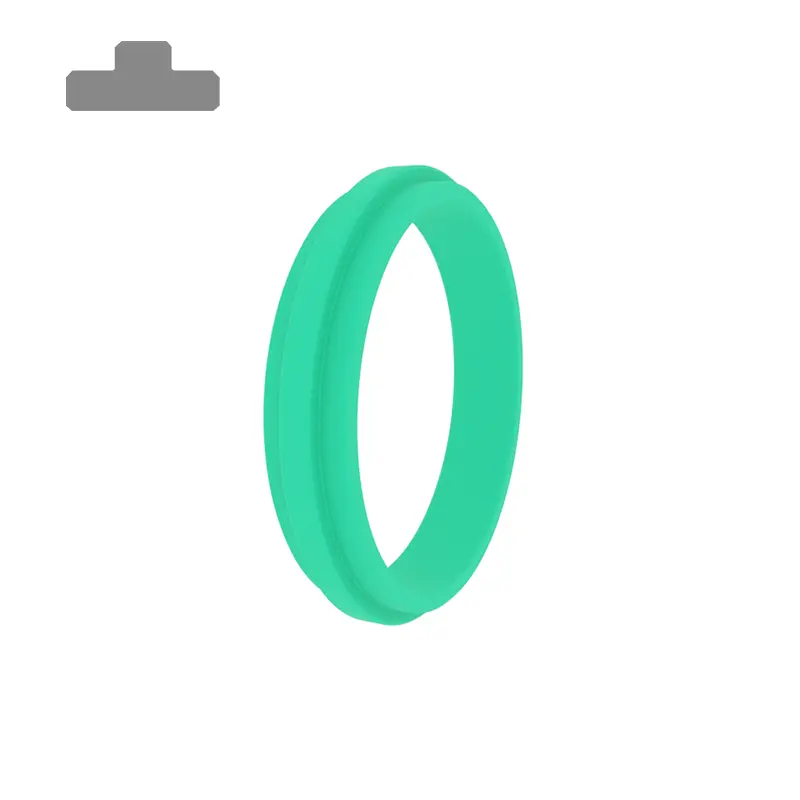

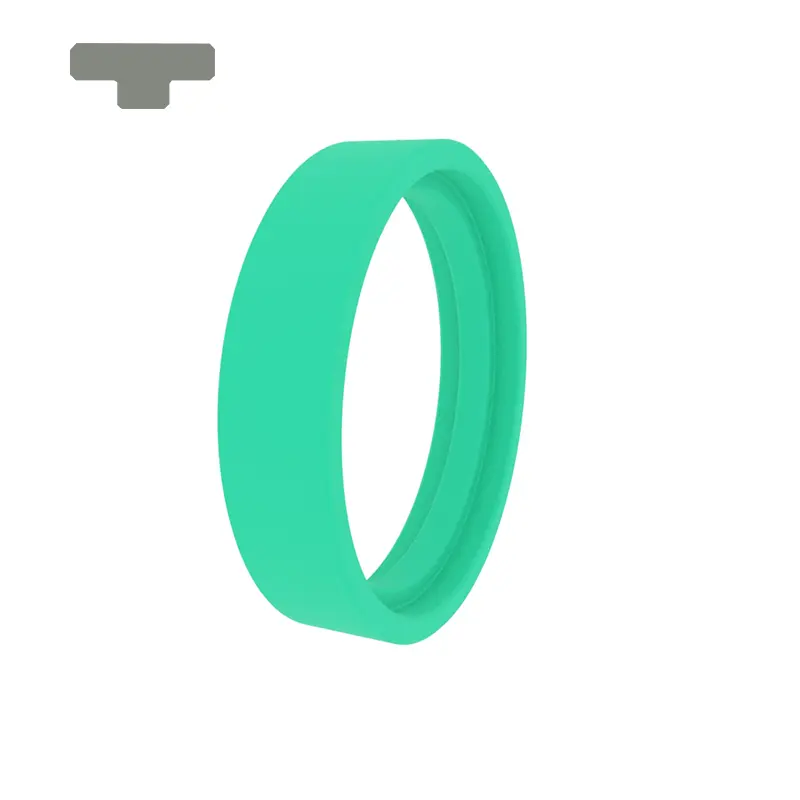

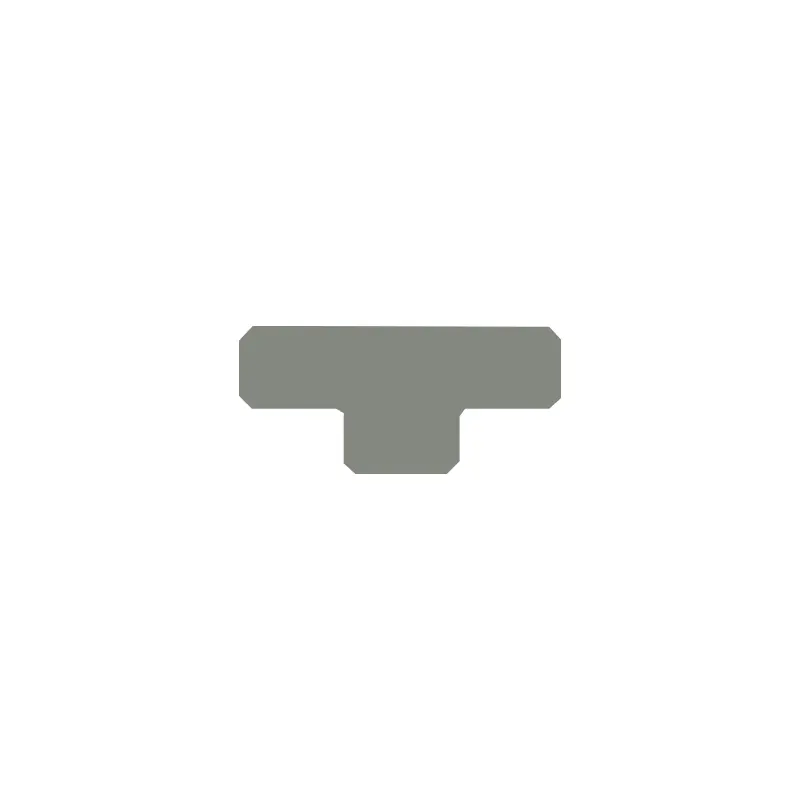

RCF106 मानक गाइड रिंग पिस्टन रॉड गाइड के लिए उपयुक्त है। इसमें बाहरी व्यास पर एक उत्तल रिंग है। यह खुला हो सकता है या नहीं।

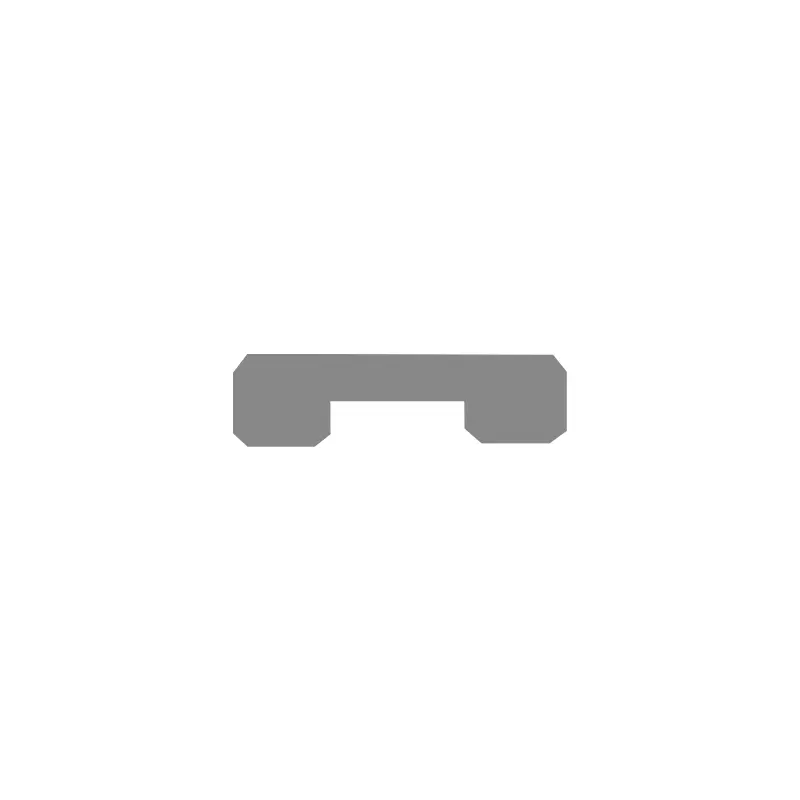

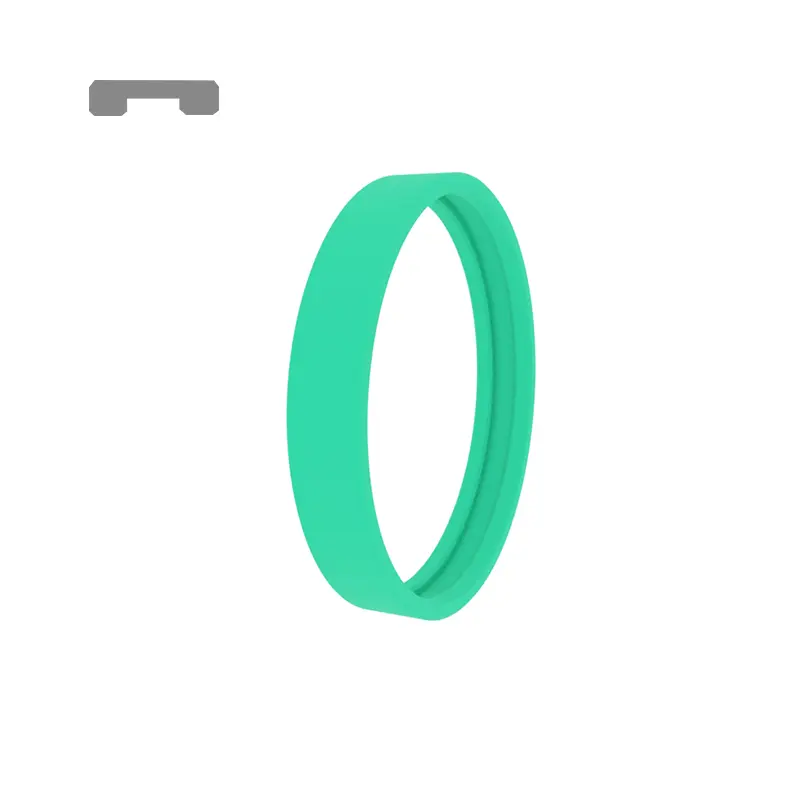

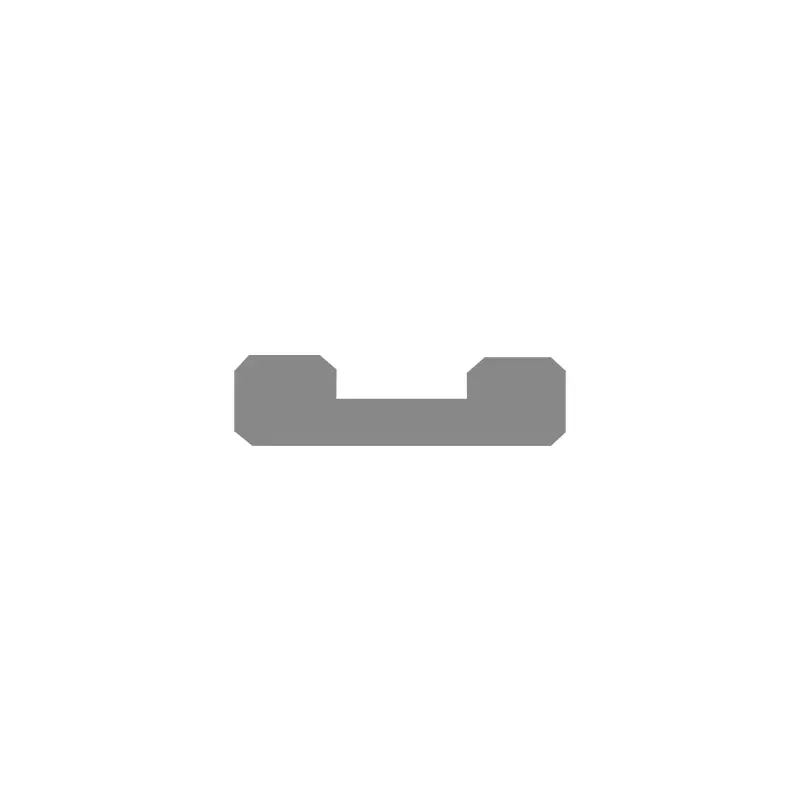

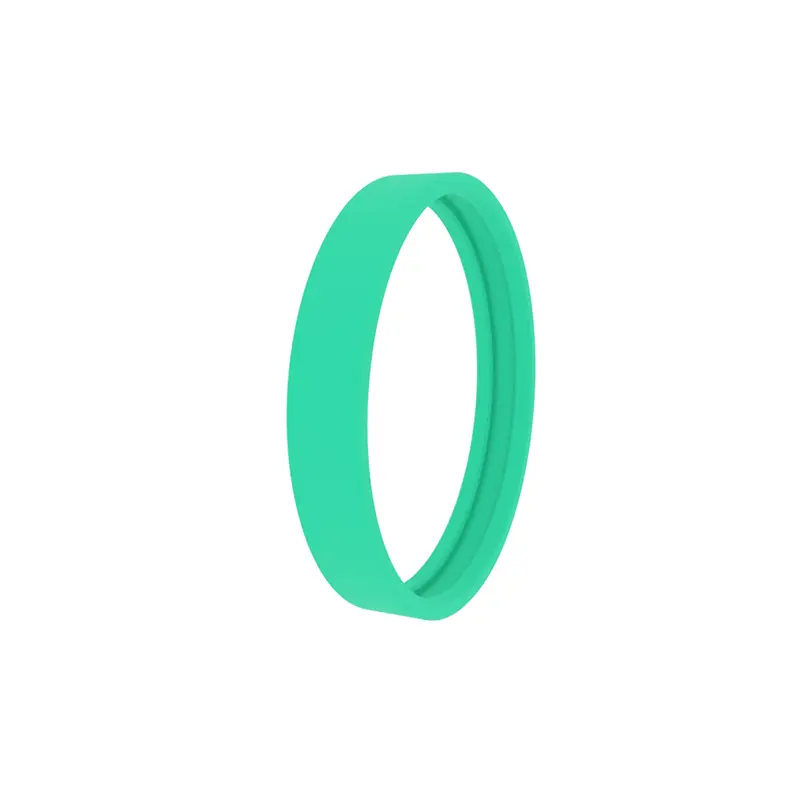

RCF107 मानक गाइड रिंग पिस्टन गाइड के लिए उपयुक्त है। इसमें आंतरिक व्यास पर एक नाली है। यह खुला हो सकता है या नहीं।

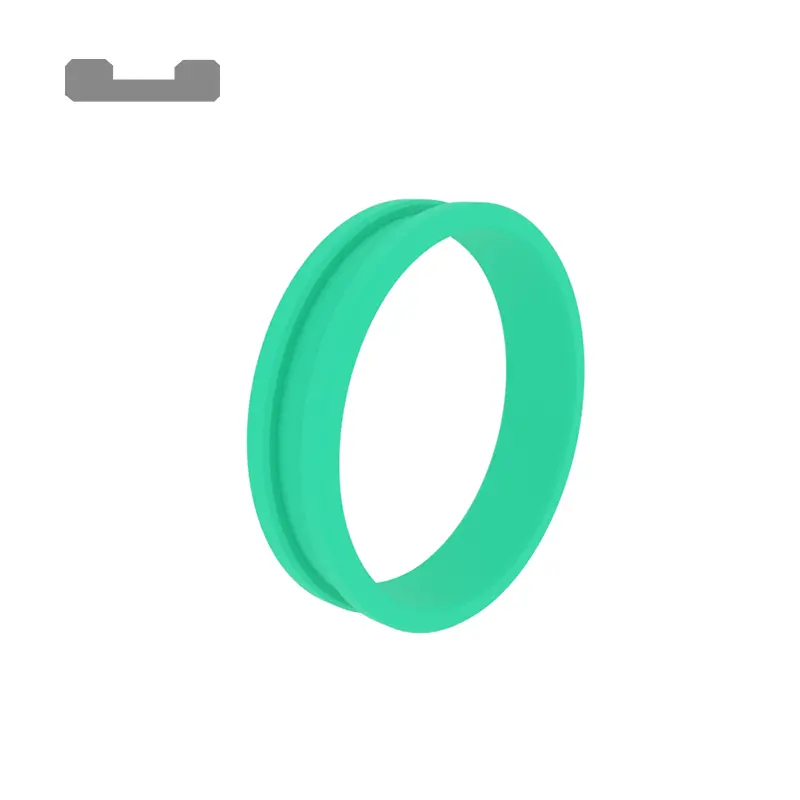

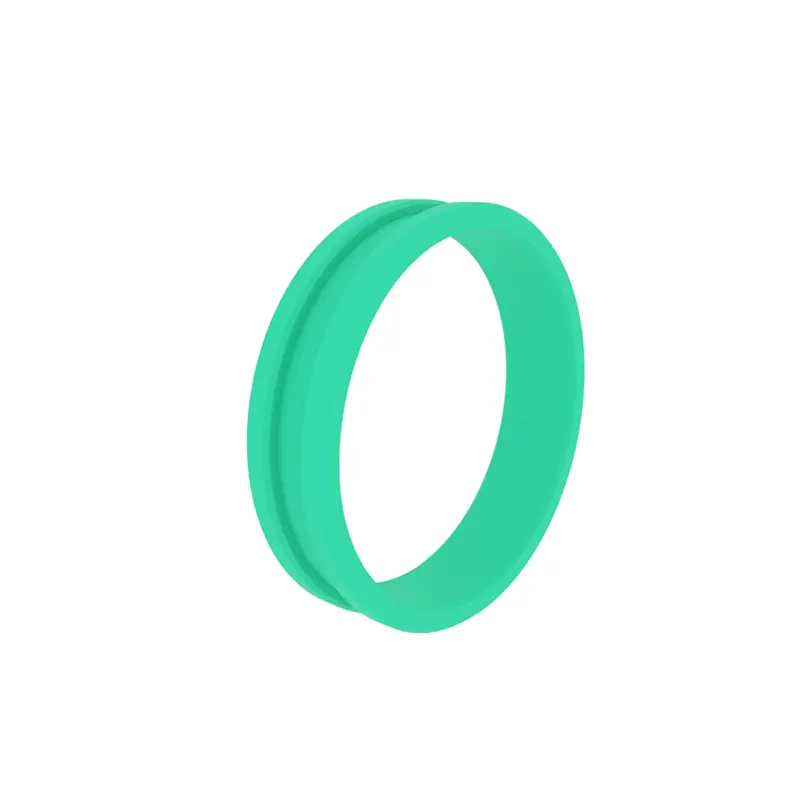

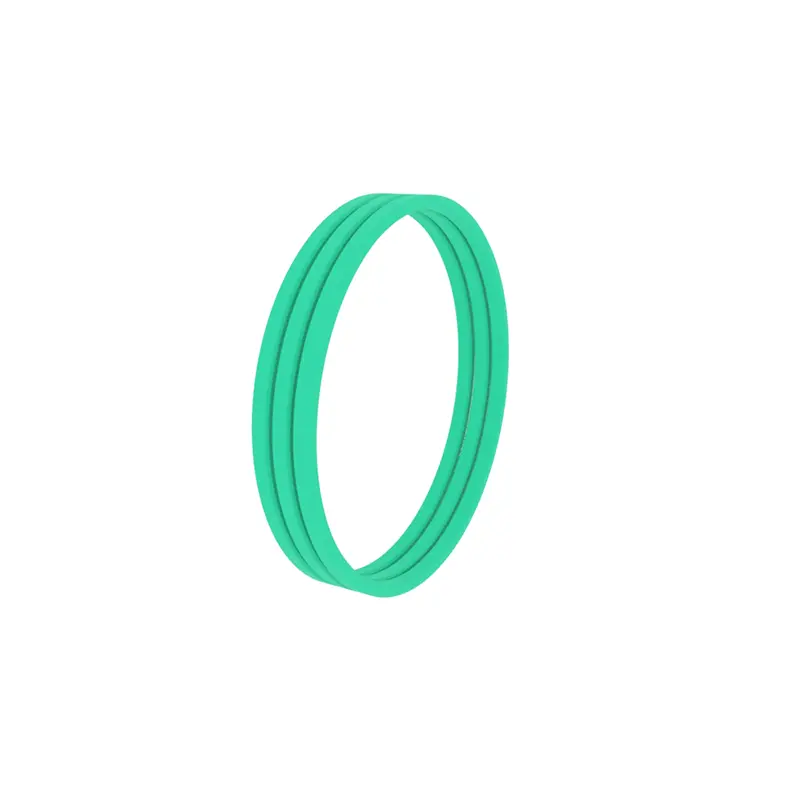

RCF108 मानक गाइड रिंग, पिस्टन रॉड गाइडिंग के लिए उपयुक्त, बाहरी व्यास पर खांचे के साथ, साथ या बिना खोलने के उपलब्ध।
उत्पाद सुविधाएँ और अनुप्रयोग:
उत्पाद की विशेषताएँ
टर्निंग सील गाइड रिंग, ISO10766 मानक कैविटी ग्रूव, मेटल-प्लास्टिक मैचिंग के लिए उपयुक्त, "ब्लॉकिंग" और "जब्ती", मजबूत लोड-असर क्षमता, और अभी भी भंगुर तापमान तक पहुंचने से पहले लोचदार को रोक सकता है। गाइड रिंग के किनारों को किनारों को गुहा के खांचे के अर्धवृत्ताकार चम्पर द्वारा उत्पन्न अंतराल में निचोड़ा जाने से रोकने के लिए चमकता हुआ है।
मुख्य अनुप्रयोग
इंजीनियरिंग मशीनरी, कृषि मशीनरी, इंजेक्शन मोल्डिंग मशीनरी, लोडिंग और अनलोडिंग प्लेटफॉर्म, समर्थन सिलेंडर, औद्योगिक वाहन, प्रेस, धातुकर्म सिलेंडर।

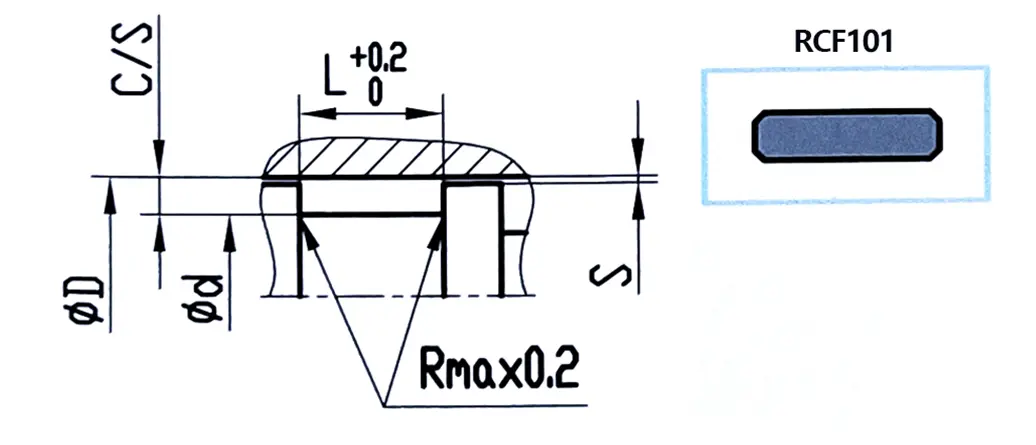

पिस्टन रॉड के लिए गाइड रिंग ग्रूव का उदाहरण 1
| Φd F8 | Φd H8 | एल+0.2 | सी/एस | रेडियल क्लीयरेंस एस |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |

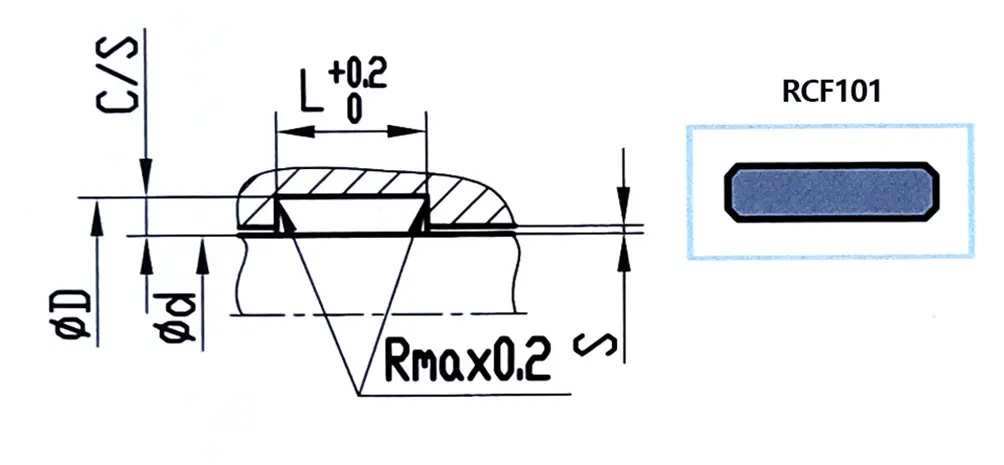

एक पिस्टन गाइड रिंग ग्रूव का उदाहरण 2
| Φd H8 | Φd F8 | एल+0.2 | सी/एस | रेडियल क्लीयरेंस एस |
| 6-29.9 | ΦD-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | ΦD-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | ΦD-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | ΦD-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | ΦD-8 | 25 | 4 | 0.60-1.2 |
सामग्री
1। PTFE (मध्यम और प्रकाश भार के लिए);
2। पोम या पीए (प्रकाश भार के लिए);
3। फेनोलिक राल + फैब्रिक फाइबर (भारी भार के लिए)
गाइड रिंग चौड़ाई और संख्या का चयन
सूत्र का उपयोग टी = (एफ*एफ) / (डी*पीआर) को निर्धारित करने के लिए किया जा सकता है
टी: गाइड रिंग (मिमी) की चौड़ाई (मिमी), एफ: अधिकतम रेडियल लोड (एन), एफ: सुरक्षा कारक, पीआर: अधिकतम स्वीकार्य रेडियल लोड (एन/मिमी,), डी: पिस्टन या पिस्टन रॉड का व्यास (मिमी)
उदाहरण: d = 60 मिमी, f = 40kn, pr = 90n/mm of, f = 2, t = 40000*2/60*90 = 14.8 मिमी
परिकलित विकल्प 9.7 मिमी की चौड़ाई के साथ T = 15 मिमी या दो गाइड रिंगों की चौड़ाई के साथ एक गाइड रिंग चुनना है। यदि 9.7 मिमी की चौड़ाई के साथ दो गाइड रिंगों का चयन किया जाता है, तो सुरक्षा कारक को 2.6 तक बढ़ाया जा सकता है। आम तौर पर, अनुशंसित सुरक्षा कारक f = 2 है

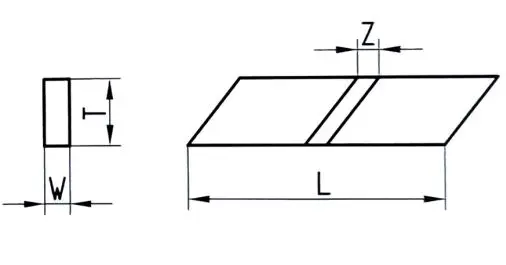

कटिंग लंबाई का निर्धारण
L = 3.14* (D -W) -K पिस्टन के लिए
L = 3.14* (D+W) -K पिस्टन रॉड के लिए
K तापमान स्थिर है, 0.8 का चयन तब किया जाता है जब तापमान 120 डिग्री से नीचे होता है, और 2.0 का चयन तब किया जाता है जब तापमान 120 डिग्री से ऊपर होता है।

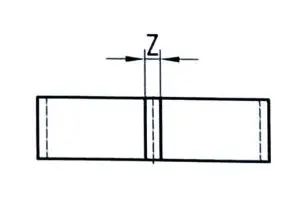

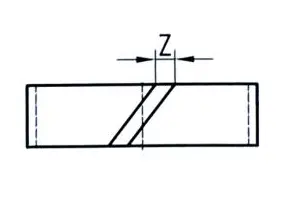

गैप जेड काटने की गणना
|
|
फेनोलिक राल/पोम | पीटीएफई |
| पिस्टन रॉड के लिए | 0.050 () डी+डब्ल्यू) | 0.042 () डी+डब्ल्यू) |
| पिस्टन के लिए | 0.050 () डी-डब्ल्यू) | 0.042 () डी-डब्ल्यू) |
चीरा प्रकार
30 ° बेवल कट
सीधे कट (मुख्य रूप से रोटेशन या स्विंग और गैर-मानक खांचे के लिए उपयोग किया जाता है)

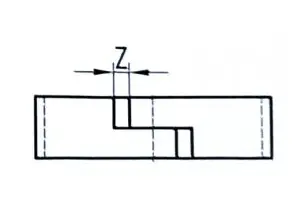

जेड-आकार का चीरा (सीलिंग फ़ंक्शन भी है)
