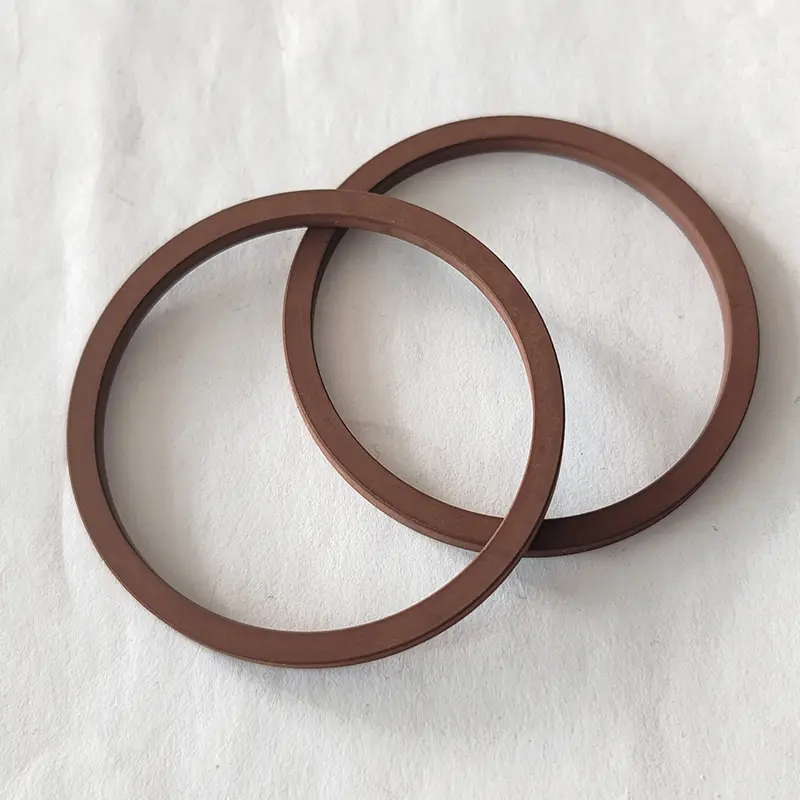

हम स्टेटिक सील सॉल्यूशंस को मोड़ने की एक पूरी श्रृंखला प्रदान करते हैं, जिसमें मानक सामान्य-उद्देश्य और उच्च दबाव वाले विशेष उत्पादों को शामिल किया जाता है। RCFL106/102 और RCK126 सरल संरचना और व्यापक अनुप्रयोग के साथ बुनियादी मॉडल हैं; RCS130/131 और RCFL108 नाली एम्बेडिंग की स्थिरता सुनिश्चित करने के लिए एक्सट्रूज़न बाहरी व्यास स्थापना डिजाइन को अपनाएं; RCK120/127 और अन्य समान श्रृंखला उत्पाद एक्सट्रूज़न आंतरिक व्यास स्थापना के माध्यम से समान विश्वसनीयता प्राप्त करते हैं।
निकला हुआ किनारा सीलिंग की जरूरतों के जवाब में, RCF110 और RCR118 दोनों दिशाओं में दबाव वहन कर सकते हैं, और ऑर्डर करते समय दबाव की दिशा का संकेत दिया जाना चाहिए। उत्पाद लाइन पूरी तरह से उच्च दबाव वाली कामकाजी परिस्थितियों में कम दबाव को कवर करती है, और सामग्री पहनने के लिए प्रतिरोधी और संक्षारण-प्रतिरोधी है, और व्यापक रूप से हाइड्रोलिक सिस्टम, पाइपलाइन कनेक्शन और औद्योगिक उपकरण सीलिंग में उपयोग किया जाता है।
उत्पाद सुविधाएँ और अनुप्रयोग:
आवेदन: सामान्य उद्देश्य, आईडी सील, ओडी सील, अक्षीय सील

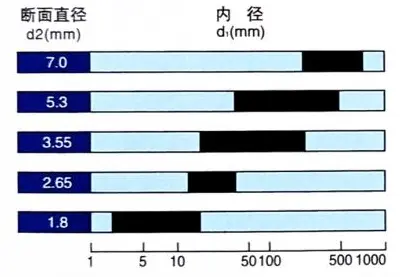

ओ-रिंग विनिर्देशों और खांचे
आदेश आकार
Φd1 ...... आंतरिक व्यास
Φd2 ...... अनुभाग व्यास
आदेश देना उदाहरण
मॉडल: RCFL106
आंतरिक व्यास अनुभाग व्यास: 14x1.8
सामग्री: एनबीआर
आवेदन
अंदर से दबाव: ओ-रिंग बाहरी व्यास से संकुचित है
बाहर से दबाव: ओ-रिंग अंदर व्यास से संकुचित है
ओ-रिंग्स में सटीक विनिर्माण सहिष्णुता होती है। स्वीकार्य सहिष्णुता को DIN3771 और ISO3601/1 के अनुसार मानकीकृत किया गया है (क्रॉस-सेक्शन व्यास 7 मिमी तक, आंतरिक व्यास 670 मिमी तक)। संबंधित सहिष्णुता को निम्न तालिका में दिखाया गया है।
| खंड सहिष्णुता | ||||||||
| अनुभाग | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| सहनशीलता | ± 0.08 | ± 0.09 | ± 0.10 | ± 0.13 | ± 0.15 | ± 0.18 | ± 0.21 | ± 0.25 |
| आंतरिक व्यास सहिष्णुता | ||||||||||
| आंतरिक व्यास | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| सहनशीलता | ± 0.13 | ± 0.16 | ± 0.19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |
| इनर व्यास प्रतिशत % | ||||||||||

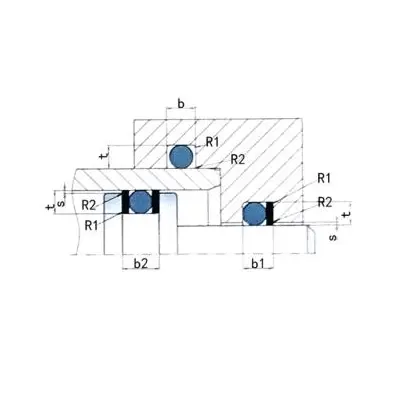

नाली का आकार
 |
||||||||||
| अनुभाग डी 2 | नाली गहराई टी | ग्रूव चौड़ाई इकाई: मिमी (+0.20) | RADIUS आर 1 मिमी | |||||||
| मिमी | स्थिर | गतिशील (हाइड्रोलिक) | गतिशील | बी कोई रिटेनिंग रिंग नहीं | बी 1 1 रिटेनिंग रिंग | बी 2 2 रिंग रिंग | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
