हम पिस्टन सील के क्षेत्र में विविध आवश्यकताओं पर ध्यान केंद्रित करते हैं और हाइड्रोलिक्स और न्यूमैटिक्स के सभी परिदृश्यों को कवर करने वाले उच्च-प्रदर्शन समाधान प्रदान करते हैं। हमारी उत्पाद लाइन को एकल-अभिनय और कोर के रूप में डबल-अभिनय में विभाजित किया गया है, पारंपरिक उद्योग से चरम काम की परिस्थितियों में सीलिंग चुनौतियों को पूरा करने के लिए सामग्री नवाचार और संरचनात्मक अनुकूलन का संयोजन करना:
1। पिस्टन सील टर्निंग सील श्रृंखला की हाइलाइट्स:
उच्च दबाव और एंटी-एक्सट्रूज़न: RCK102/102R/104 श्रृंखला को उच्च दबाव के लिए डिज़ाइन किया गया है, और समर्थन संरचना को बड़े अंतराल और संकीर्ण खांचे के अनुकूल बनाने के लिए मजबूत किया जाता है। RCK109H/120/122 और अन्य संयोजन सील 35MPA+ उच्च दबाव सीमा के माध्यम से तोड़ने के लिए गाइड रिंग और इलास्टोमर्स को एकीकृत करते हैं, विशेष रूप से खनन और भारी मशीनरी के लिए उपयुक्त है।
डायनेमिक एडाप्टेबिलिटी: RCK108/125/138 टेट्रफ्लुओरोथिलीन सामग्री का उपयोग बेहद कम गति से उच्च गति (0.01 ~ 5m/s) तक स्थिर सीलिंग प्राप्त करने के लिए करता है, और कम घर्षण विशेषताएं हाइड्रोलिक्स और सटीक इंजेक्शन मोल्डिंग उपकरण चलने के लिए उपयुक्त हैं।
चरम पर्यावरण सहिष्णुता: RCK119/139 Mander Spring और PTFE सामग्री से सुसज्जित है, जो संक्षारण प्रतिरोधी और शुष्क-पहनने-प्रतिरोधी है। -40 ℃ ~ 200 ℃ की विस्तृत तापमान रेंज में रासायनिक, फार्मास्युटिकल हाई -टेम्परेचर रिएक्टर और फूड सड़न रोकनेवाला उत्पादन लाइनें शामिल हैं।
2। उद्योग अनुकूलित डिजाइन:
रखरखाव और संशोधन: RCK116/216 स्थापना प्रक्रिया को सरल बनाता है और पुराने सिलेंडर की मरम्मत और खाद्य भरने के उपकरणों के तेजी से प्रतिस्थापन की जरूरतों के लिए अनुकूलित करता है।
दोहरे मध्यम अलगाव: RCK144/145 में एक मूल डबल लिप संरचना है, जो एक ही समय में तेल/पानी या गैस/तरल मिश्रित मीडिया को सील कर सकती है, जो जटिल कामकाजी परिस्थितियों के लिए उपयुक्त है।
लघु स्ट्रोक अनुकूलन: RCK103/143 शॉर्ट-स्ट्रोक हाइड्रोलिक सिलेंडर में रिसाव के जोखिम से बचने के लिए ओ-रिंग प्रीलोड के माध्यम से एम्बेडिंग स्थिरता को बढ़ाता है।
3। कोर प्रौद्योगिकी लाभ:
सामग्री विज्ञान: पॉलीयूरेथेन लिप (RCK205) तेल भंडारण डिजाइन स्नेहन-मुक्त न्यूमैटिक्स के जीवन का विस्तार करता है, और टेट्राफ्लुओरोइथिलीन (RCK108) दोनों पहनने के प्रतिरोध और रासायनिक प्रतिरोध दोनों को ध्यान में रखता है।
स्ट्रक्चरल इनोवेशन: बैक-टू-बैक गाइड रिंग्स (RCK101), सपोर्ट रिंग एंटी-ट्विस्ट (RCK120) और अन्य डिज़ाइन कंपन और सनकी भार के तहत सील के स्थायित्व को सुनिश्चित करते हैं।
हम 20+ उद्योगों जैसे खनन मशीनरी, इंजेक्शन मोल्डिंग उपकरण, और चिकित्सा उपकरणों, मानकीकृत मॉड्यूल और अनुकूलित सेवाओं के साथ लागत और प्रदर्शन को संतुलित करने, ग्राहकों को रखरखाव लागत को कम करने और उपकरण की विश्वसनीयता में सुधार करने में मदद करने के लिए "सील-गाइड-वियर-रेसिस्टेंट" एकीकृत समाधान प्रदान करने के लिए प्रतिबद्ध हैं।
उत्पाद सुविधाएँ और अनुप्रयोग:
पिस्टन सील टर्निंग सील हाइड्रोलिक सिलेंडर और सिलेंडर, मानक हाइड्रोलिक सिलेंडर और चलने वाले हाइड्रोलिक मशीनरी के लिए उपयुक्त हैं। मुख्य अनुप्रयोगों में निर्माण मशीनरी, कृषि मशीनरी, क्रेन और मानक सिलेंडर शामिल हैं।
जब रासायनिक उद्योग में उपयोग किया जाता है, तो इसका उपयोग आम तौर पर तेजी से सिलेंडर और पोजिशनिंग मशीनरी के लिए किया जाता है। इसका उपयोग खाद्य उद्योग, दवा उद्योग और संचयकों में भी किया जा सकता है।
लाभ
पिस्टन सील टर्निंग सील को नाली में अच्छी तरह से एम्बेडेड किया जाता है, जिसमें अच्छे गतिशील और स्थिर सीलिंग प्रदर्शन के साथ, अतिरिक्त गाइड रिंग, कम घर्षण, कोई हाइड्रोलिक रेंगने की घटना, उच्च पहनने के प्रतिरोध, अच्छे एंटी-एक्सट्रूज़न प्रदर्शन, अच्छे थर्मल चालकता, व्यापक लागू तापमान रेंज, और गतिशील परिस्थितियों के तहत मजबूत अवशिष्ट तेल रिटर्न क्षमता के साथ कोई आवश्यकता नहीं है।

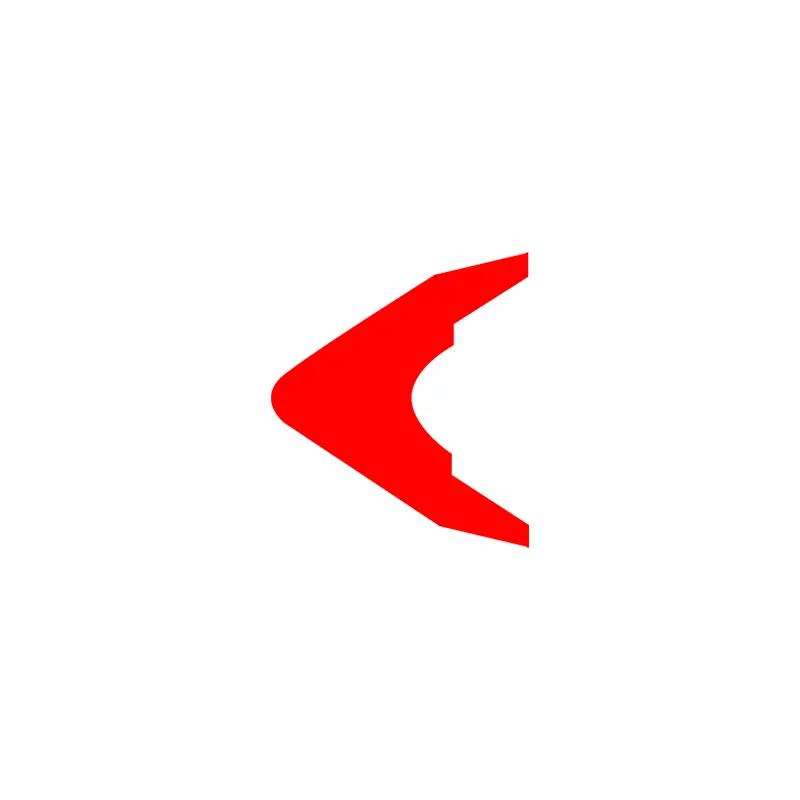

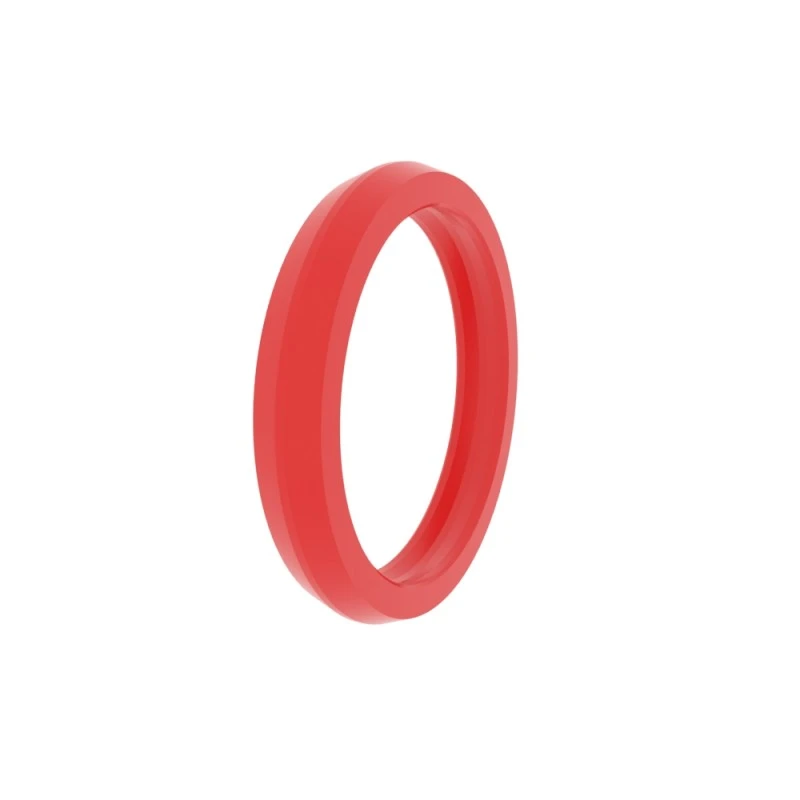

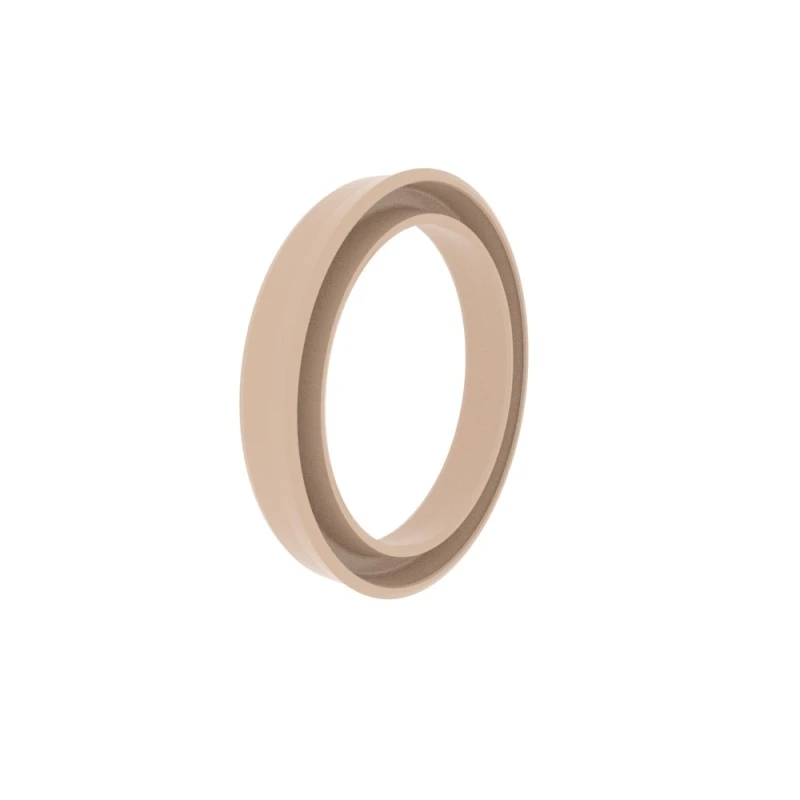

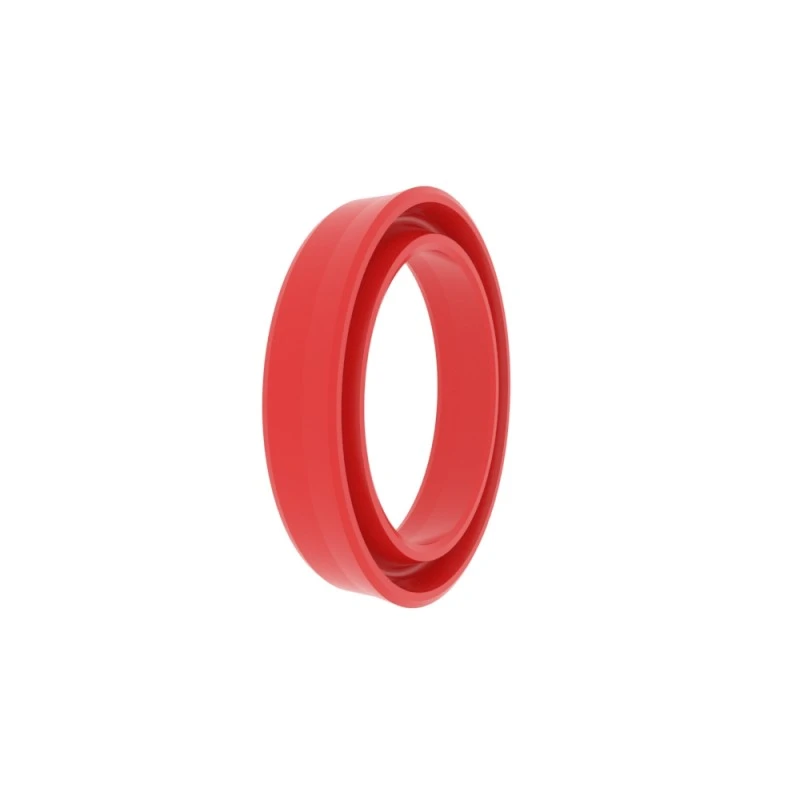

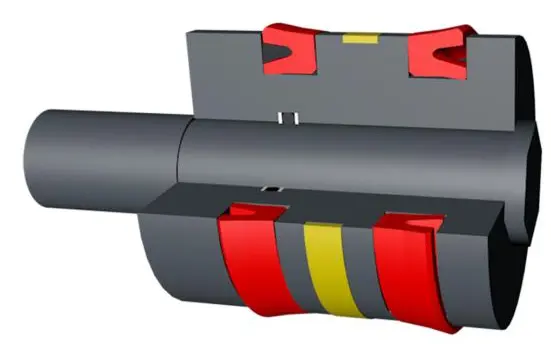

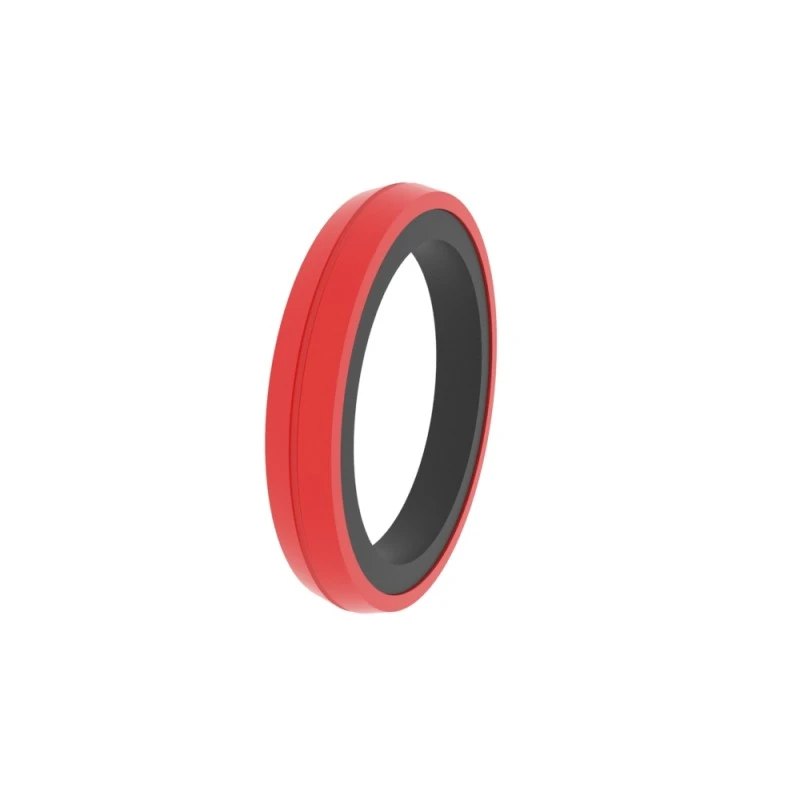

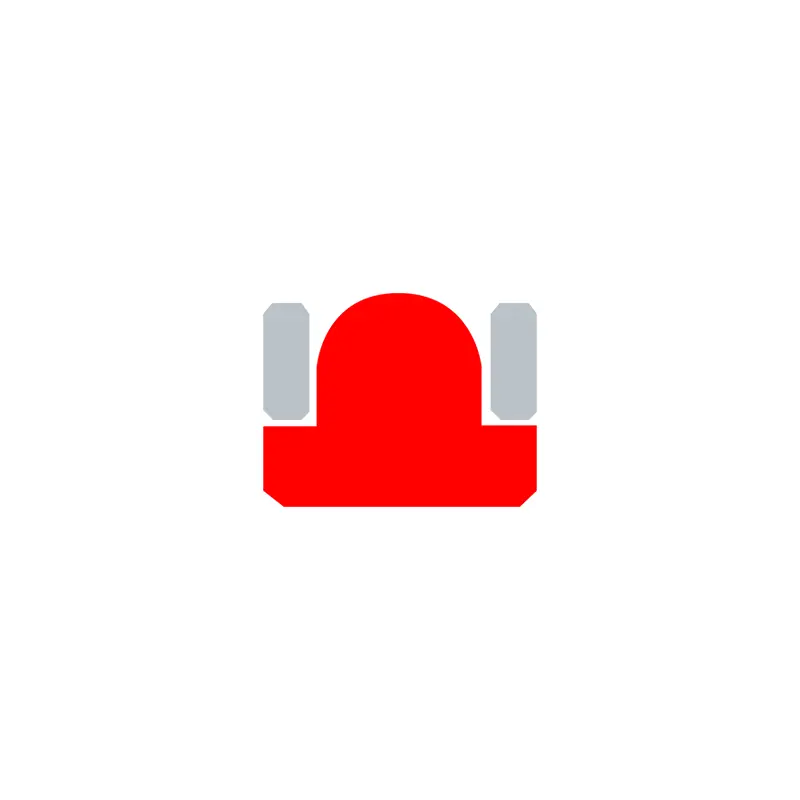

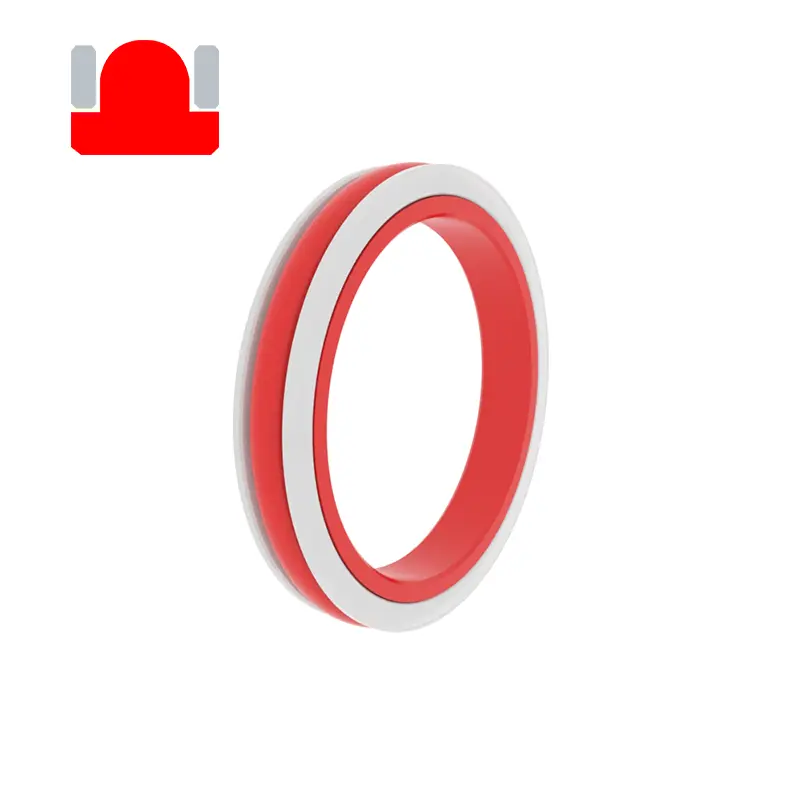

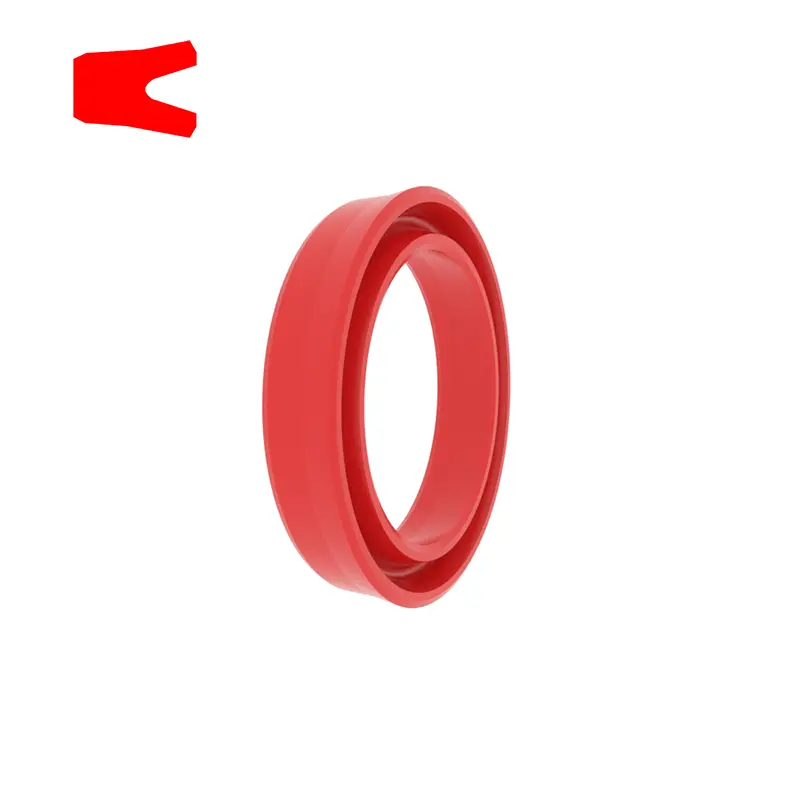

RCK101

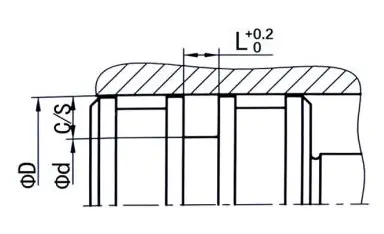

आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई
|
सतह खत्म |
आर टीएमएक्स (माइक्रोन) |
आरए (μM) |
|
स्लाइडिंग सतह मिलान रबर/पॉलीयुरेथेन सील स्लाइडिंग सतह मिलान ptfe सील |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
नाली नाली |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
टीपी प्रोफ़ाइल समर्थन लंबाई अनुपात |
50%-95% |
|
|
सहनशीलता |
|
|
Φd |
H10 |
|
Φd |
H9 |
आदेश देना उदाहरण
मॉडल: RCK101
नाली का आकार: 100x84x10
सामग्री: आरसी-पु-एच

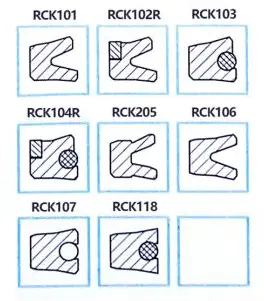

सील प्रकार: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127

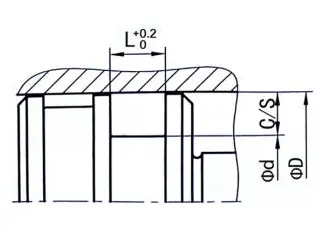

मुख्य आवेदन: हाइड्रोलिक और वायवीय सिलेंडर के लिए उपयुक्त
लाभ: यह स्थिर है जब नाली में एम्बेडेड, उत्कृष्ट गतिशील और स्थिर सीलिंग प्रदर्शन होता है, एक विस्तृत तापमान सीमा पर लागू होता है, और गतिशील परिस्थितियों में मजबूत अवशिष्ट तेल वापसी क्षमता होती है।
सामग्री: पॉलीयुरेथेन, रबर
|

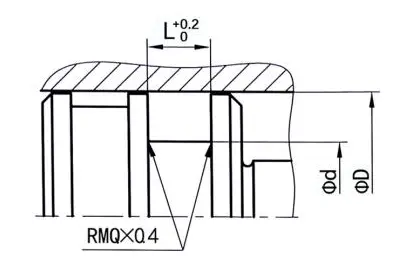

सील नाली उदाहरण |
निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है) |
||||||||
|
|
|
Φd |
Φd |
L |
सी/एस |
अधिकतम बहिष्करण अंतराल |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24.9 |
ΦD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
ΦD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

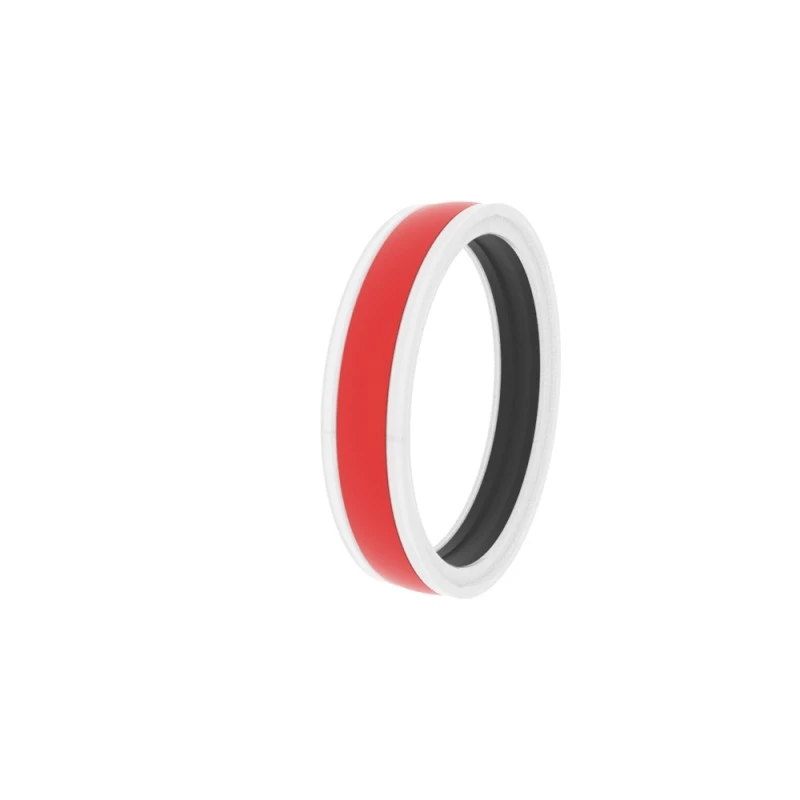

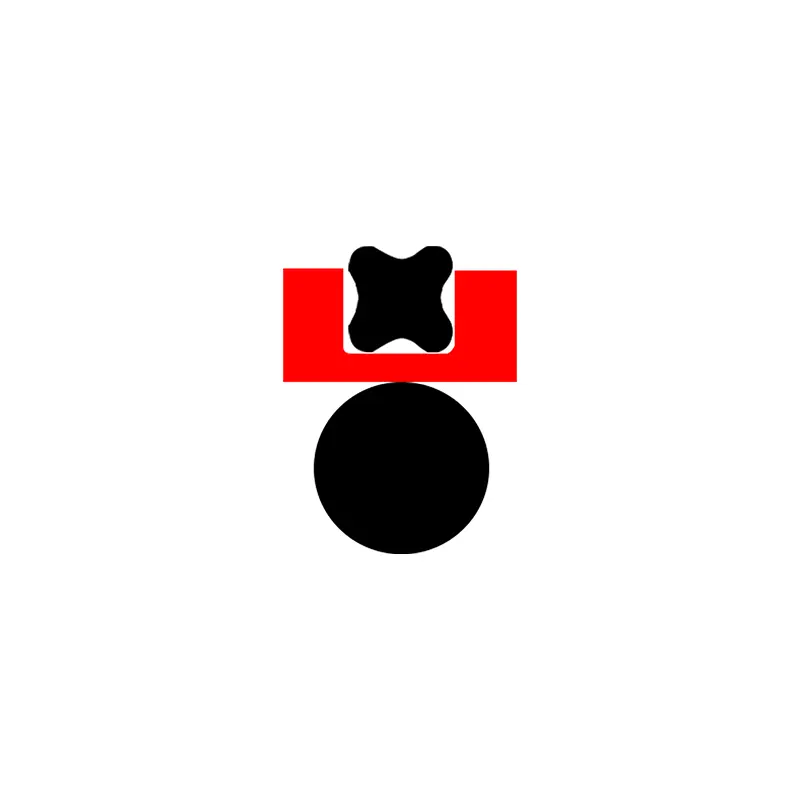

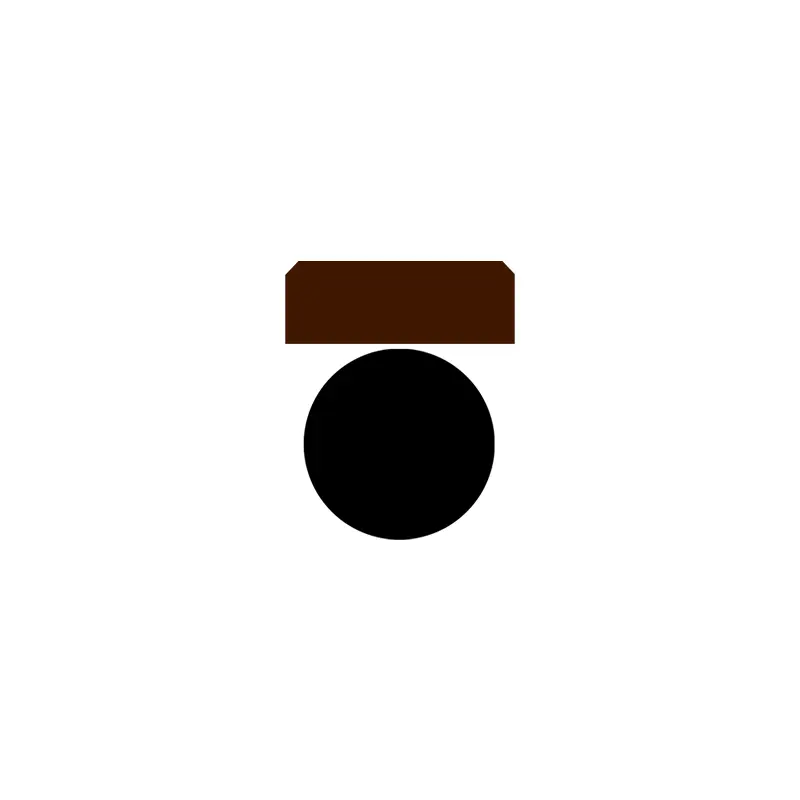

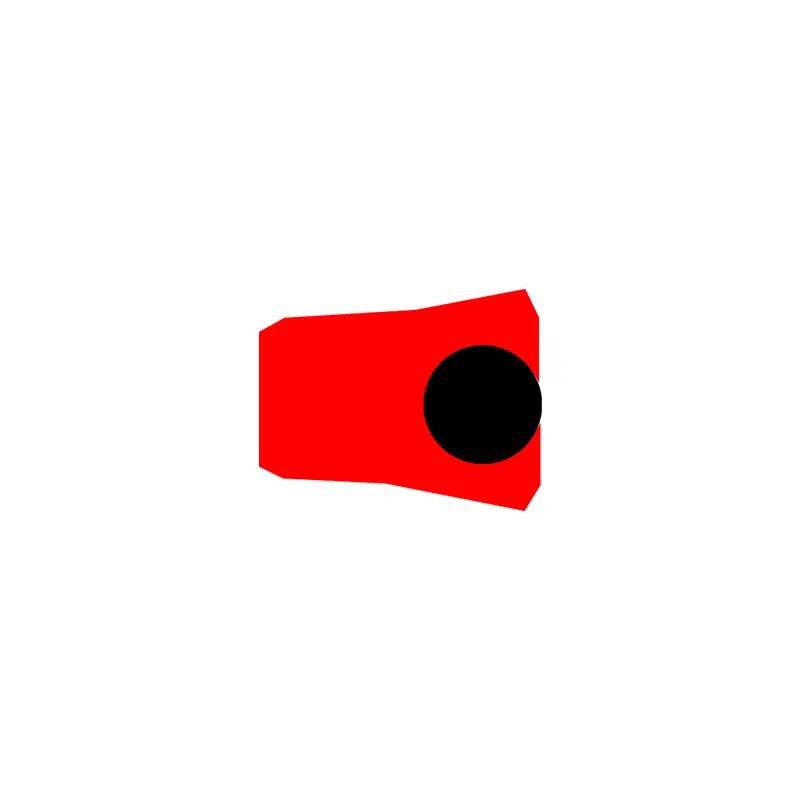

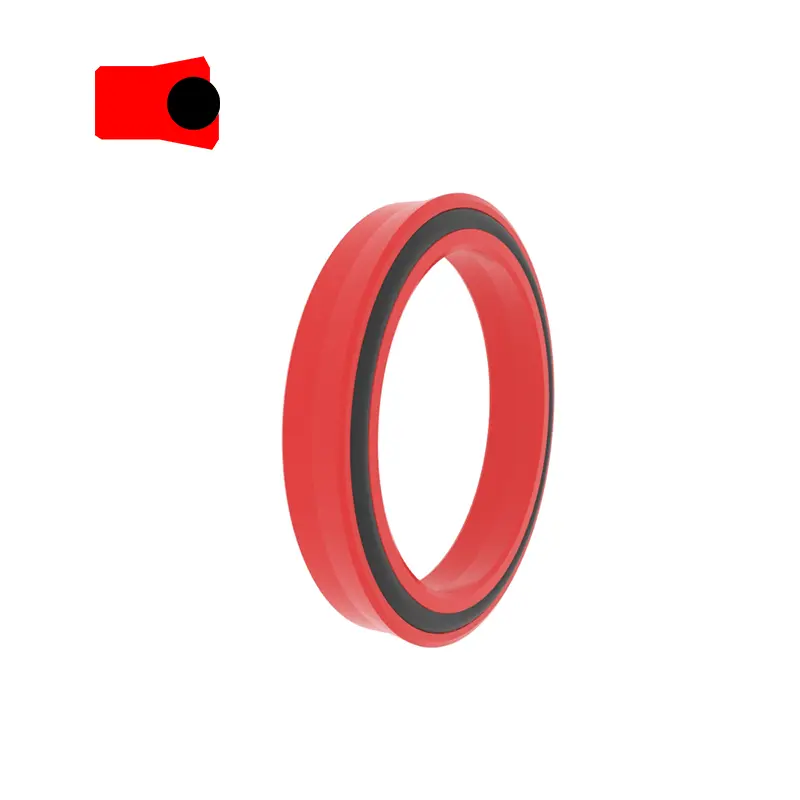

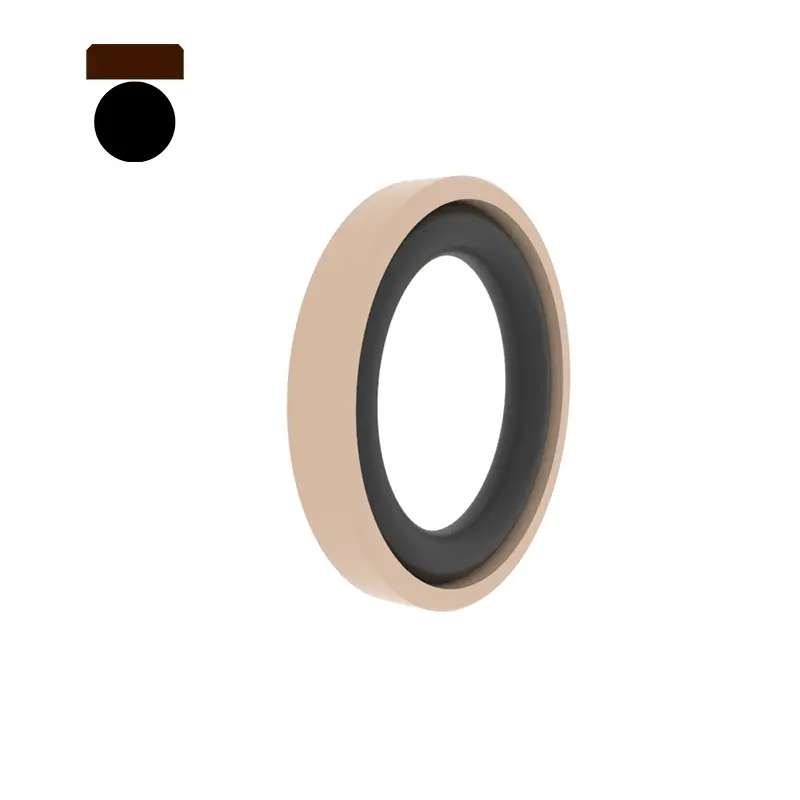

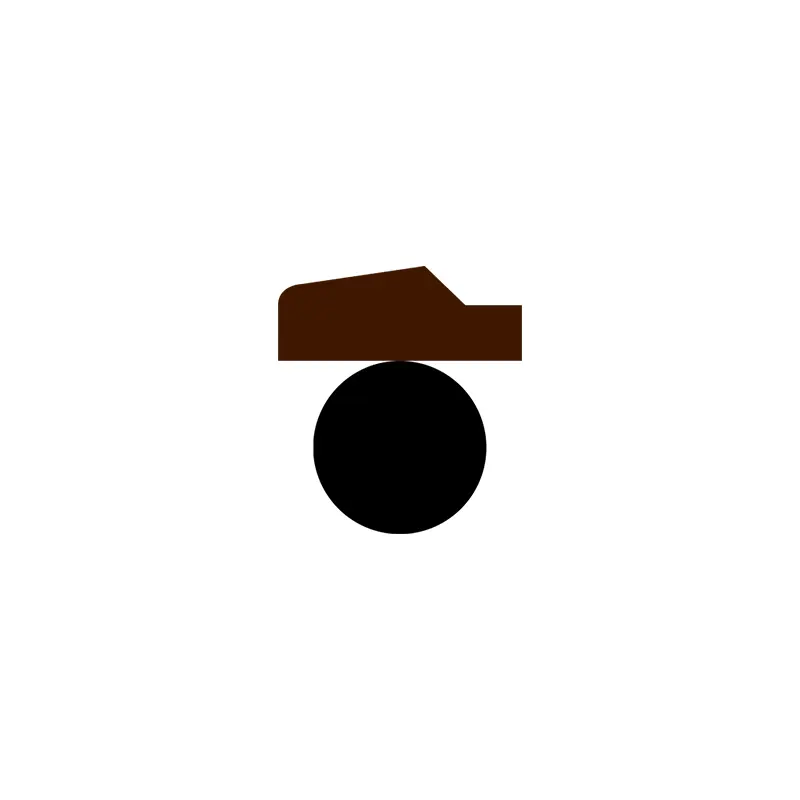

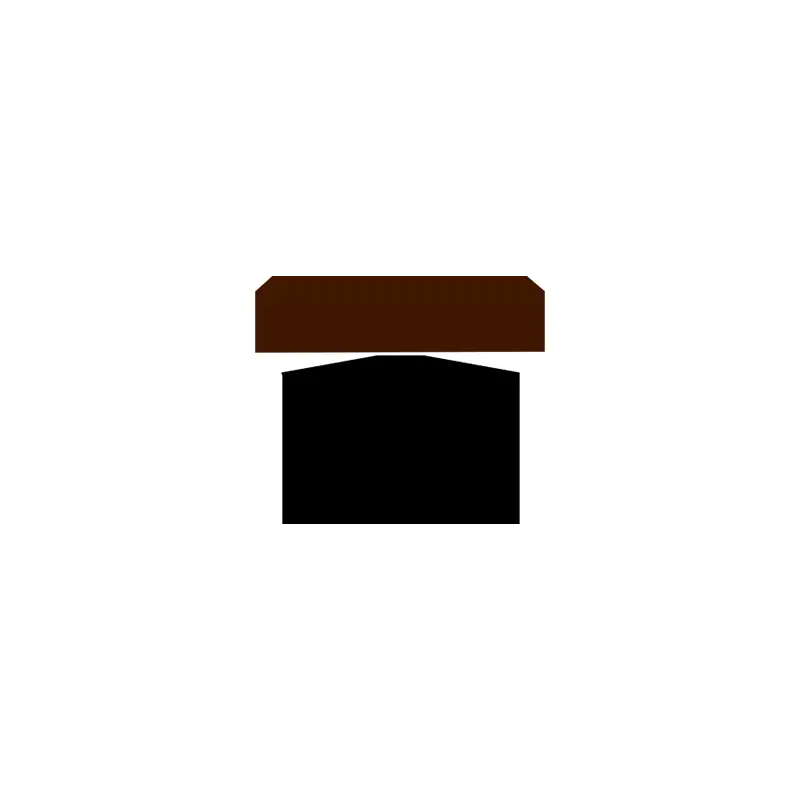

RCK108
आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई
|
सतह खत्म |
आर टीएमएक्स (माइक्रोन) |
आरए (μM) |
|
स्लाइडिंग सतह मिलान रबर/पॉलीयुरेथेन सील स्लाइडिंग सतह मिलान ptfe सील |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
नाली नाली |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
टीपी प्रोफ़ाइल समर्थन लंबाई अनुपात |
50%-95% |
|
|
सहनशीलता |
|
|
Φd |
H10 |
|
Φd |
H9 |
आदेश देना उदाहरण
मॉडल: RCK108
नाली का आकार: 100x84.5x6.3
सामग्री: ptfe3+nbr
सील प्रकार: RCK108, RCK125, RCK140, RCK238, RCK138
मुख्य अनुप्रयोग: मानक हाइड्रोलिक सिलेंडर और मोबाइल हाइड्रोलिक मशीनरी
लाभ: कम घर्षण, कोई हाइड्रोलिक रेंगना, उच्च पहनने का प्रतिरोध, अच्छा एंटी-एक्सट्रूज़न प्रदर्शन, अच्छा थर्मल चालकता, स्थिर एम्बेडिंग नाली, विस्तृत तापमान रेंज।
सामग्री: टेट्राफ्लुओरोइथिलीन + नाइट्राइल रबर या फ्लोरीन रबर, अल्ट्रा-हाई हार्डनेस पॉलीयुरेथेन + नाइट्राइल रबर
|
सील नाली उदाहरण |
निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है) |
||||||||
|
|
|
Φd |
Φd |
L |
सी/एस |
अधिकतम बहिष्करण अंतराल |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14.9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
-D-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
-D-185 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

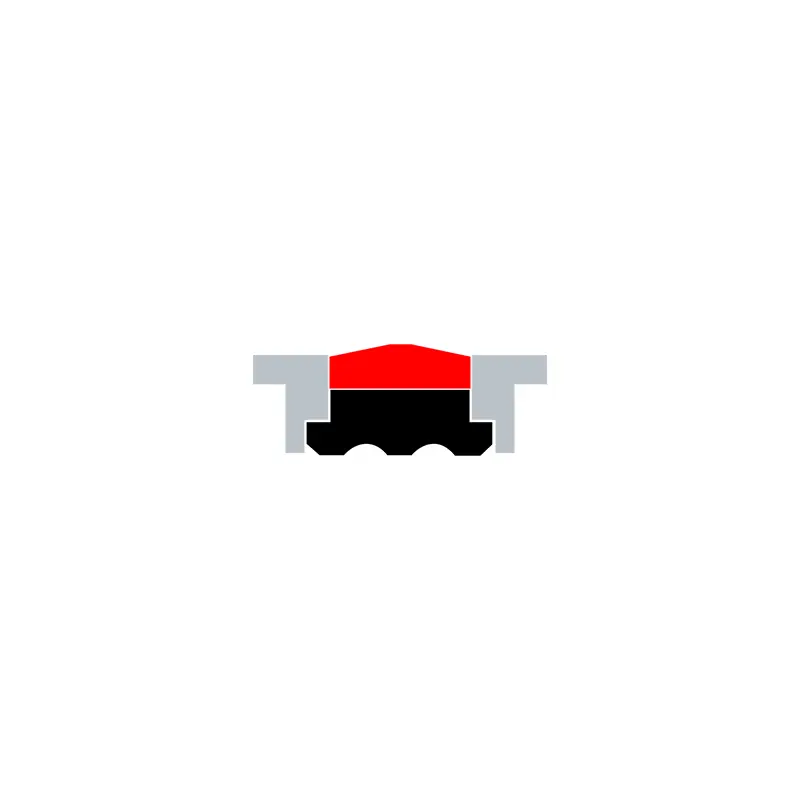

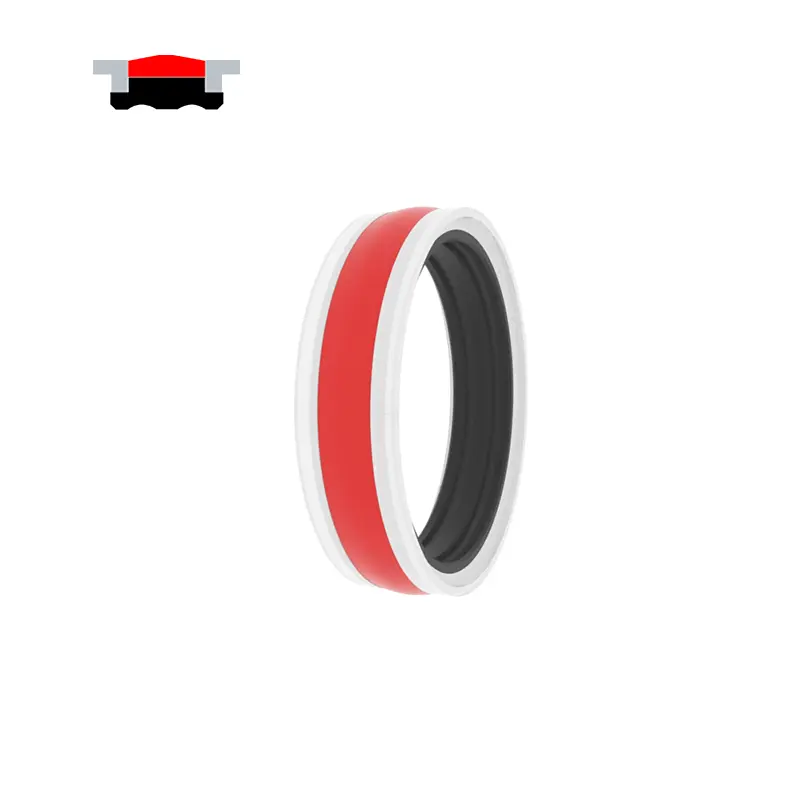

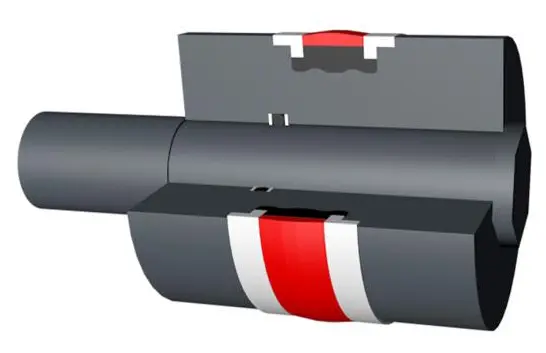

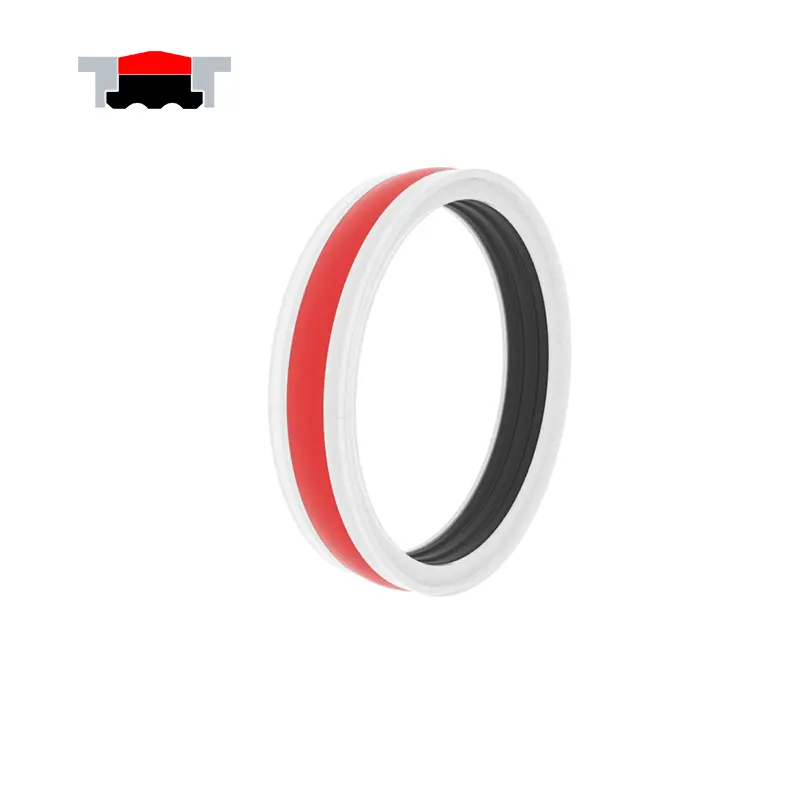

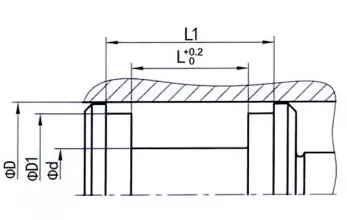

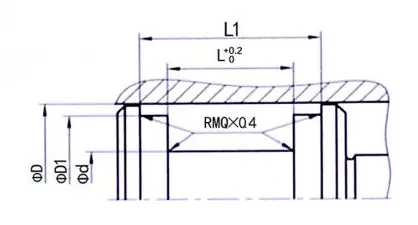

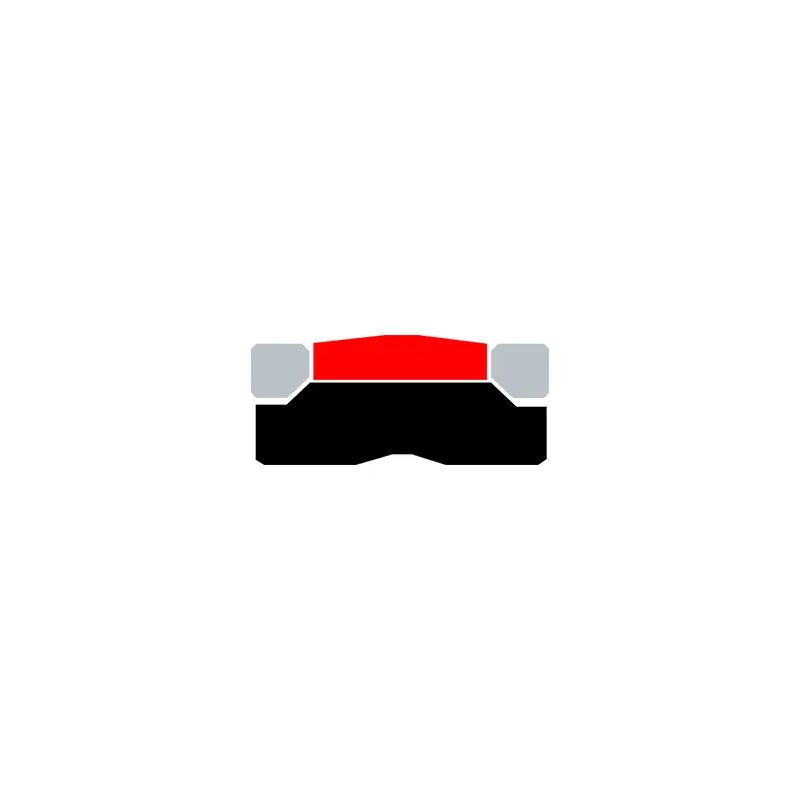

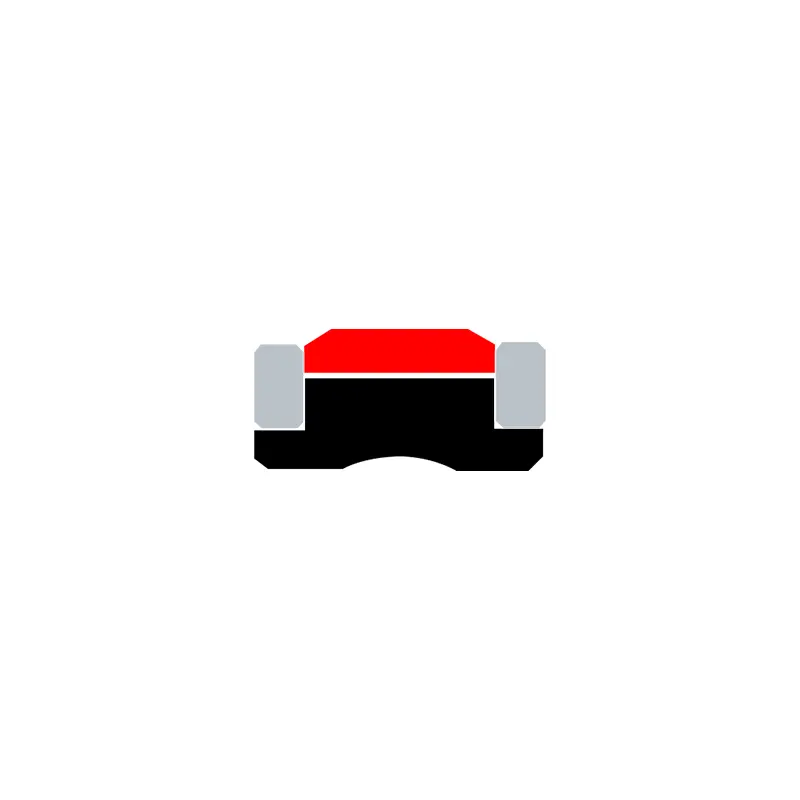

RCK109N
आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
Φd1 ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई
L1 ...... नाली की चौड़ाई
|
सतह खत्म |
आर टीएमएक्स (माइक्रोन) |
आरए (μM) |
|
स्लाइडिंग सतह मिलान रबर/पॉलीयुरेथेन सील स्लाइडिंग सतह मिलान ptfe सील |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
नाली नाली |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
टीपी प्रोफ़ाइल समर्थन लंबाई अनुपात |
50%-95% |
|
|
सहनशीलता |
|
|
Φd |
H10 |
|
Φd |
H9 |
आदेश देना उदाहरण
मॉडल: RCK109N
नाली का आकार: 100x80x95x25/36
सामग्री: आरसी-पु-एच+एनबीआर+पोम
सील प्रकार: RCK109, RCK117
मुख्य आवेदन: निर्माण मशीनरी, कृषि मशीनरी, क्रेन, मानक सिलेंडर
लाभ: उत्कृष्ट स्थैतिक और गतिशील सीलिंग, अतिरिक्त गाइड रिंग्स, एंटी-एक्सट्रूज़न, विरोधी-विरोधी संरचना की कोई आवश्यकता नहीं है, जो तेजी से दबाव परिवर्तनों के साथ काम करने की स्थिति के लिए उपयुक्त है।
सामग्री: पॉलीयुरेथेन, रबर, पॉलीयुरेथेन, टेट्राफ्लुओरोथिलीन
|
सील नाली उदाहरण |
निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144.9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
ΦD-25 |
ΦD-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
ΦD-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
ΦD-8 |
40 |
54 |
|||

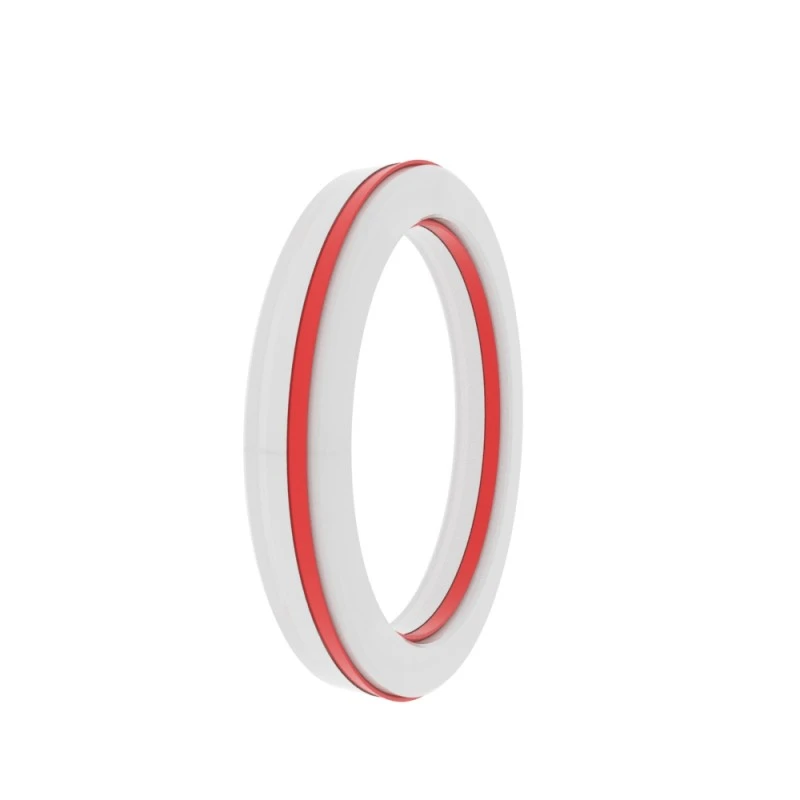

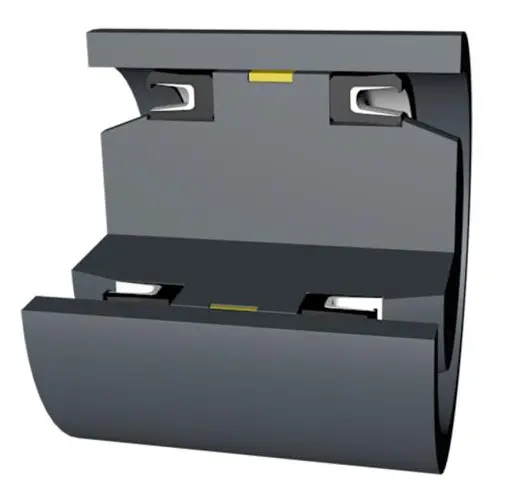

RCK119
आदेश आकार
Φd ...... बाहरी व्यास
Φd ...... आंतरिक व्यास
एल ...... नाली की चौड़ाई
|
सतह खत्म |
आर टीएमएक्स (माइक्रोन) |
आरए (μM) |
|
स्लाइडिंग सतह मिलान रबर/पॉलीयुरेथेन सील स्लाइडिंग सतह मिलान ptfe सील |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
नाली नाली |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
टीपी प्रोफ़ाइल समर्थन लंबाई अनुपात |
50%-95% |
|
|
सहनशीलता |
|
|
Φd |
H10 |
|
Φd |
H9 |
आदेश देना उदाहरण
मॉडल: RCK119
नाली का आकार: 100x90.6x7.1
सामग्री: ptfe4 + v
सील प्रकार: RCK119
मुख्य अनुप्रयोग: रासायनिक उद्योग, तेजी से सिलेंडर और स्थिति मशीनरी, खाद्य उद्योग, दवा उद्योग, संचयक।
लाभ: उच्च तापमान और विभिन्न रासायनिक मीडिया के लिए प्रतिरोधी, कम घर्षण गुणांक, कोई रेंगना, अच्छा शुष्क घर्षण विशेषताएं, कम स्थिर और गतिशील घर्षण मूल्यों।
सामग्री: PTFE+लीफ स्प्रिंग
|

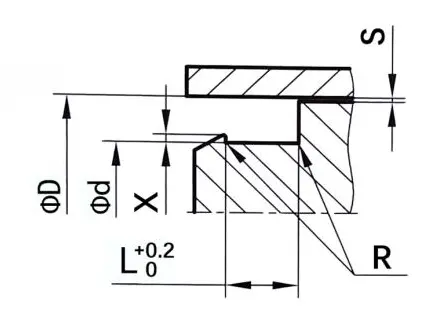

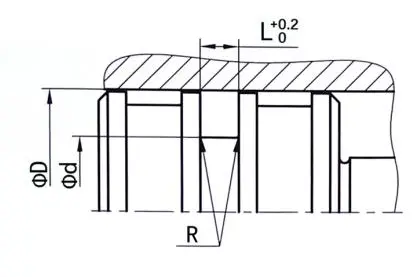

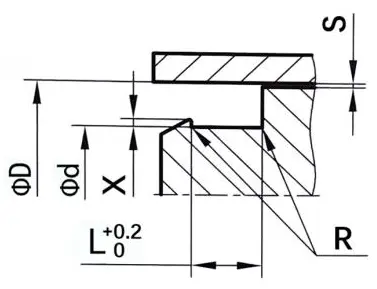

सील नाली उदाहरण |
निम्नलिखित मानक नाली आयाम हैं (आकार सीमा के भीतर किसी भी आकार की धूल सील का उत्पादन किया जा सकता है) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
अधिकतम एक्सट्रूज़न गैप एस |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
डी -9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
डी -19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
