हाइड्रोलिक सील गाइड तत्व, हमारे अन्य हाइड्रोलिक सील उत्पादों की तरह, विशिष्ट उपखंड मॉडल हैं। Ruichen Seals ने हमेशा उत्पाद विकास और गुणवत्ता नियंत्रण को बनाए रखा है। प्रत्येक मॉडल में अलग -अलग डिजाइन और उत्पादन विशेषताएं होती हैं, और इसकी अपनी अधिक लक्षित कार्य परिस्थितियाँ और अनुप्रयोग होते हैं।

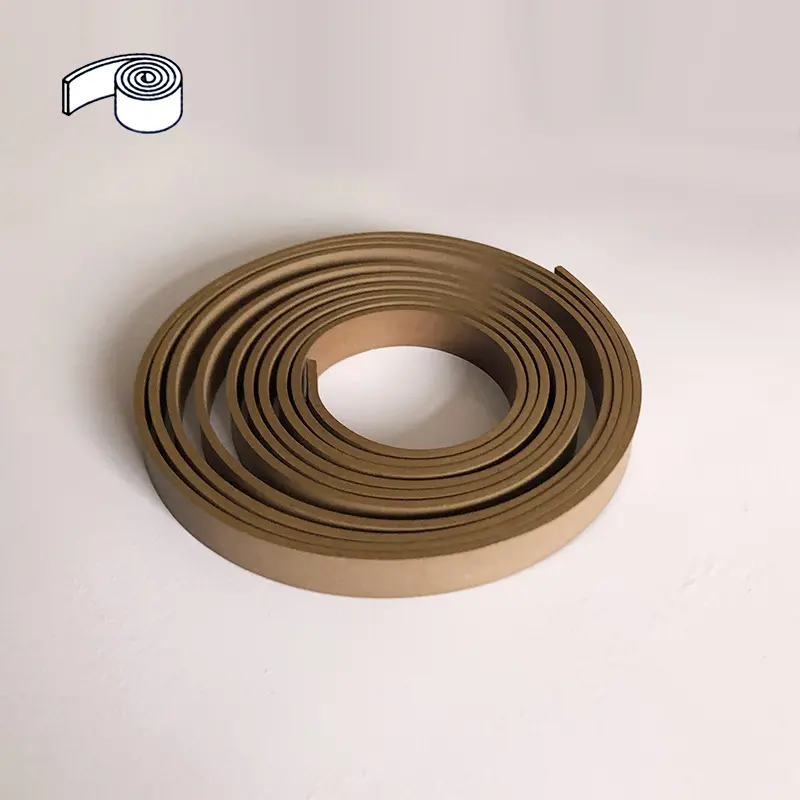

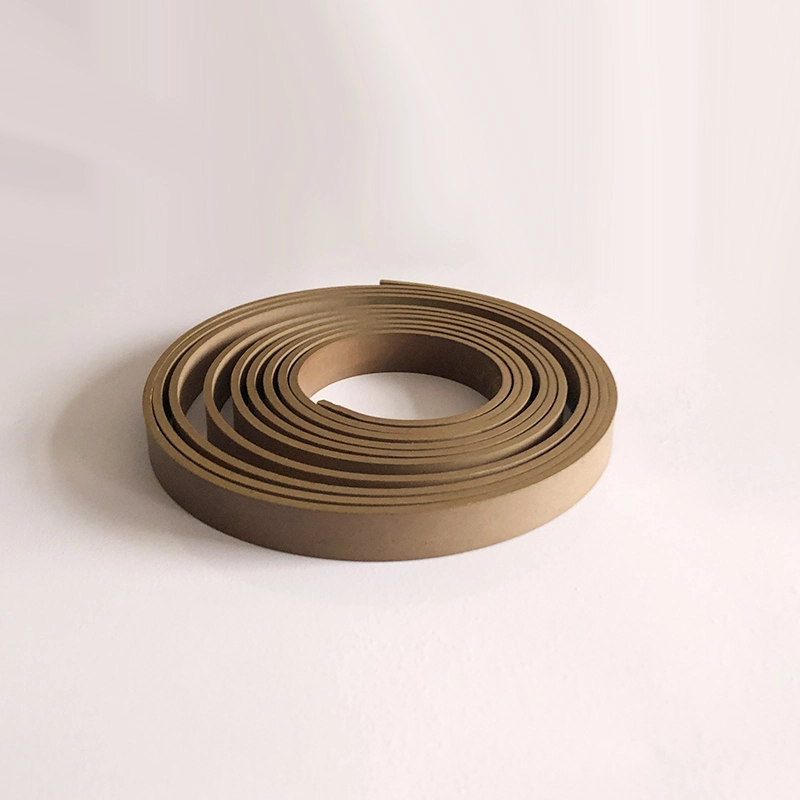

RC1081 प्रबलित पॉलीटेट्रैथिलीन गाइड बेल्ट में पीटीएफई सामग्री के लिए कांस्य पाउडर और अन्य सामग्रियों के अलावा उच्च भार, कम पहनने, कम घर्षण और कोई रेंगने की विशेषताएं हैं। RC1082 कपड़े-प्रबलित फेनोलिक गाइड बेल्ट में फेनोलिक कपड़े-प्रबलित सामग्री के उपयोग के कारण PTFE गाइड बेल्ट की तुलना में अधिक रेडियल लोड क्षमता है। दोनों गाइड बेल्ट रोल में प्रदान किए जाते हैं, जिन्हें उपयोगकर्ताओं द्वारा आसान स्थापना के लिए काटा जा सकता है और स्लाइडिंग सतह पर धातु के संपर्क से बचें।
सपोर्ट रिंग हाइड्रोलिक सिलेंडर का एक महत्वपूर्ण बुनियादी घटक है। दुनिया में स्लाइडिंग रिंग संयुक्त सील और नरम असर संरचनाओं के विकास के अनुकूल होने के लिए, हमारी कंपनी ने सफलतापूर्वक कपड़े-प्रबलित फेनोलिक सपोर्ट रिंग (बेल्ट) विकसित किया है। वास्तविक उपयोग के वर्षों से पता चला है कि यह उत्पाद समान विदेशी उत्पादों के गुणवत्ता स्तर तक पहुंच गया है या उससे अधिक हो गया है और उपयोगकर्ताओं द्वारा व्यापक रूप से प्रशंसा की गई है। हमारी कंपनी द्वारा निर्मित समर्थन रिंग्स (बेल्ट) की प्रदर्शन तालिका को एक संदर्भ के रूप में उपयोग किया जा सकता है। पारस्परिक हाइड्रोलिक सिलेंडर के पिस्टन और पिस्टन रॉड एक सहायक और मार्गदर्शक भूमिका निभाते हैं।

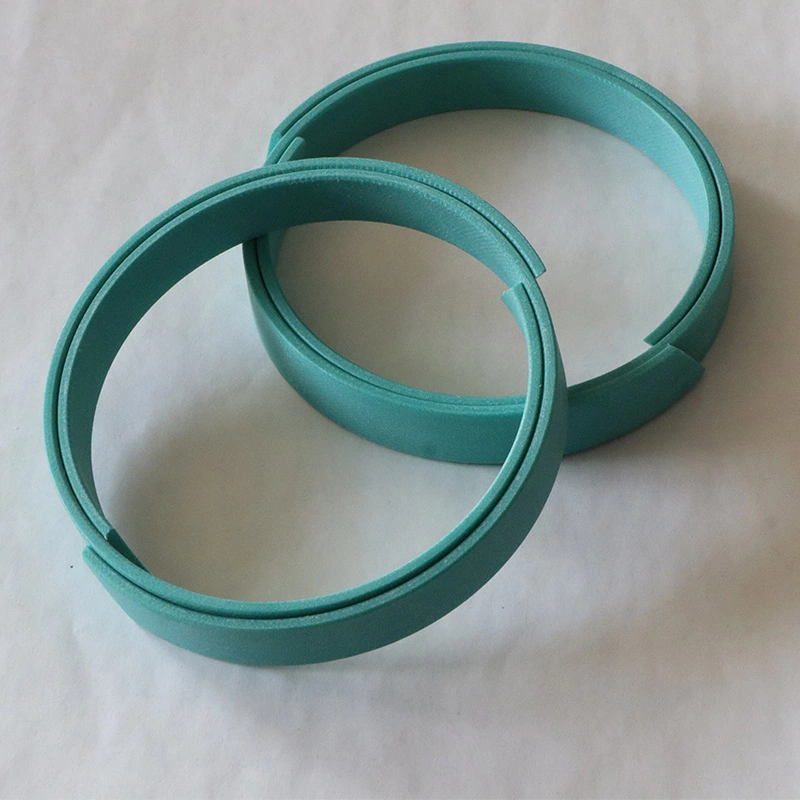

पिस्टन रॉड के लिए आरसीएस नॉन-मेटैलिक गाइड रिंग
हाइड्रोलिक सिलेंडर में चलने वाले पिस्टन या पिस्टन रॉड के लिए, पहनने की अंगूठी का एक सटीक मार्गदर्शक प्रभाव होता है और रेडियल बलों को अवशोषित कर सकता है। उसी समय, पहनने की अंगूठी हाइड्रोलिक सिलेंडर में भागों को फिसलने वाले भागों के धातु के संपर्क को रोक सकती है। धातु पहनने के छल्ले की तुलना में, गैर-धातु पहनने के छल्ले के कई फायदे हैं। उनमें से, कपड़े-प्रबलित फेनोलिक और पीटीएफई गाइड के छल्ले ऑन-साइट कटिंग और रेडी-टू-यूज़ प्रकार में उपलब्ध हैं।
1। अच्छा पहनने का प्रतिरोध
2। धातु के संपर्क से बचें
3। यांत्रिक कंपन को दबा सकता है
4। पहनने की अंगूठी के केंद्र प्रभाव के कारण, एक बड़ी रेडियल निकासी की अनुमति है
5। सरल नाली और स्थापित करने में आसान
उपरोक्त लाभों के आधार पर कम रखरखाव लागत, इसका व्यापक रूप से उपयोग किया जाता है

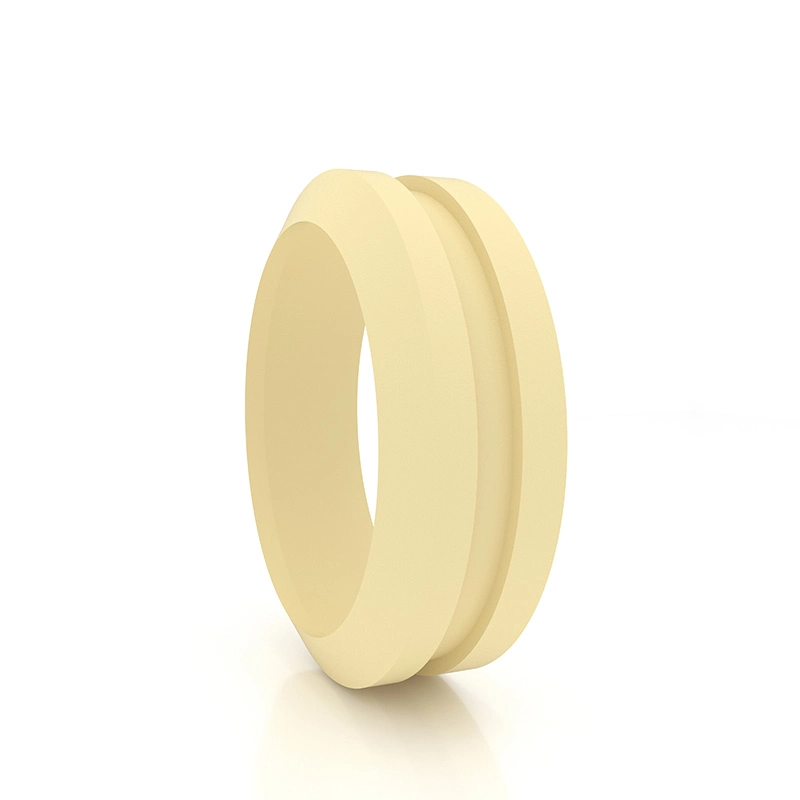

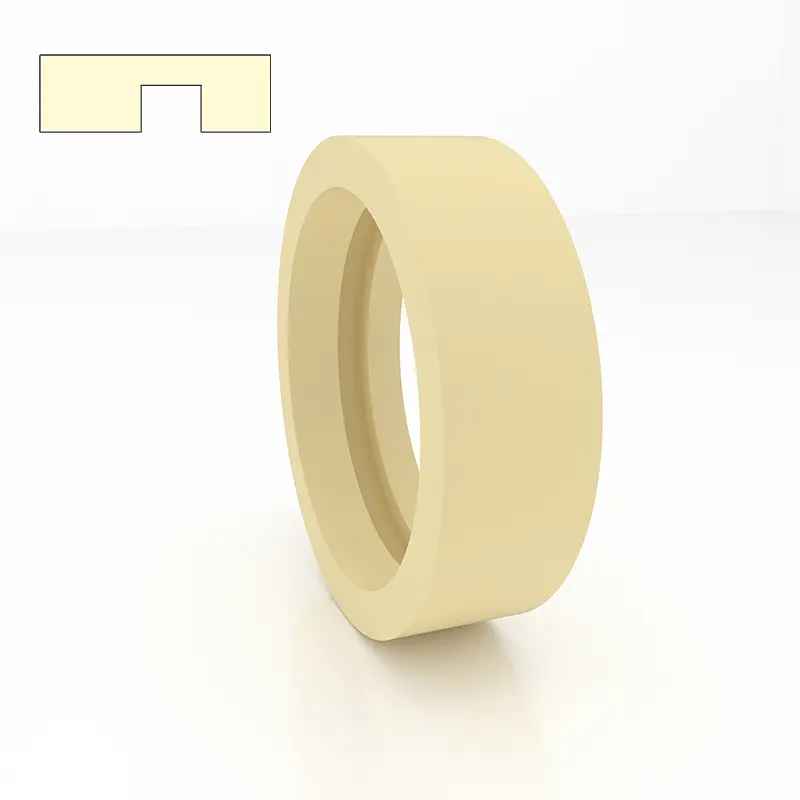

गाइड आस्तीन
GFAI पिस्टन रॉड के लिए एक गाइड स्लीव है, जो पिस्टन रॉड का समर्थन और मार्गदर्शन करता है और एक डस्टप्रूफ फ़ंक्शन भी है। गाइड स्लीव्स GFI और GFA पिस्टन रॉड के लिए गाइड स्लीव्स हैं, जो पिस्टन रॉड का समर्थन और मार्गदर्शन करता है।

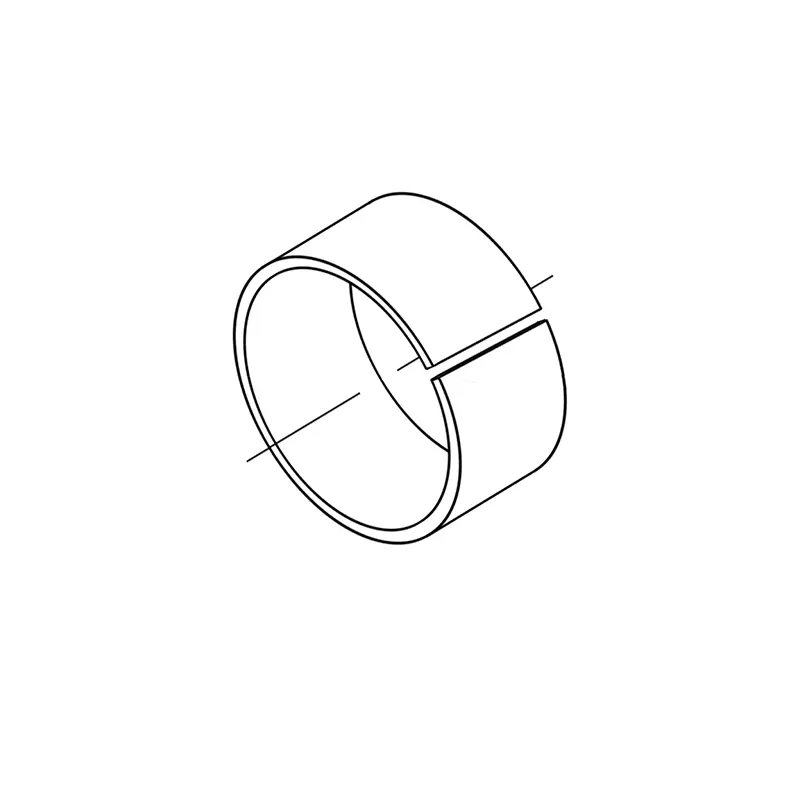

RCSF-1 गाइड रिंग स्टील प्लेट से बना होता है, जैसा कि बीच में कांस्य पाउडर, और सतह पर रोल किए गए पॉलीटेट्रैफ्लुओरोथिलीन और फाइबर का मिश्रण होता है। विशेषताएं: 1। PTFE और फाइबर का मिश्रण 0.01-0.03 मिमी है, जो दोहरी सतह की रक्षा के लिए एक स्थानांतरण फिल्म बनाता है और इसमें स्व-चिकनाई गुण होते हैं; 2। कॉपर पाउडर की परत 0.2-0.3 मिमी है, जिसमें अच्छी लोड-असर क्षमता और पहनने के प्रतिरोध, अच्छी थर्मल चालकता है; 3। कम कार्बन स्टील, अच्छी लोड-असर क्षमता और तापीय चालकता प्रदान करता है।
RCFB टाइप कांस्य गाइड रिंग बेस सामग्री के रूप में Cusn8 कांस्य से बना है और उच्च लोड-असर क्षमता और अच्छे प्रतिरोध के साथ एक किफायती झाड़ी है। RCFB090 उत्पाद की कामकाजी सतह को नियमित हीरे के तेल के छेद से ढंका जाता है, और RCFB092 उत्पाद की कामकाजी सतह को नियमित तेल छेद के साथ कवर किया जाता है, जो तेल भंडारण की भूमिका निभाते हैं। आंदोलन की शुरुआत में एक तेल फिल्म बनाना आसान है, जिससे प्रारंभिक घर्षण प्रतिरोध कम हो जाता है।
उत्पाद सुविधाएँ और अनुप्रयोग:
ऑर्डरिंग उदाहरण:

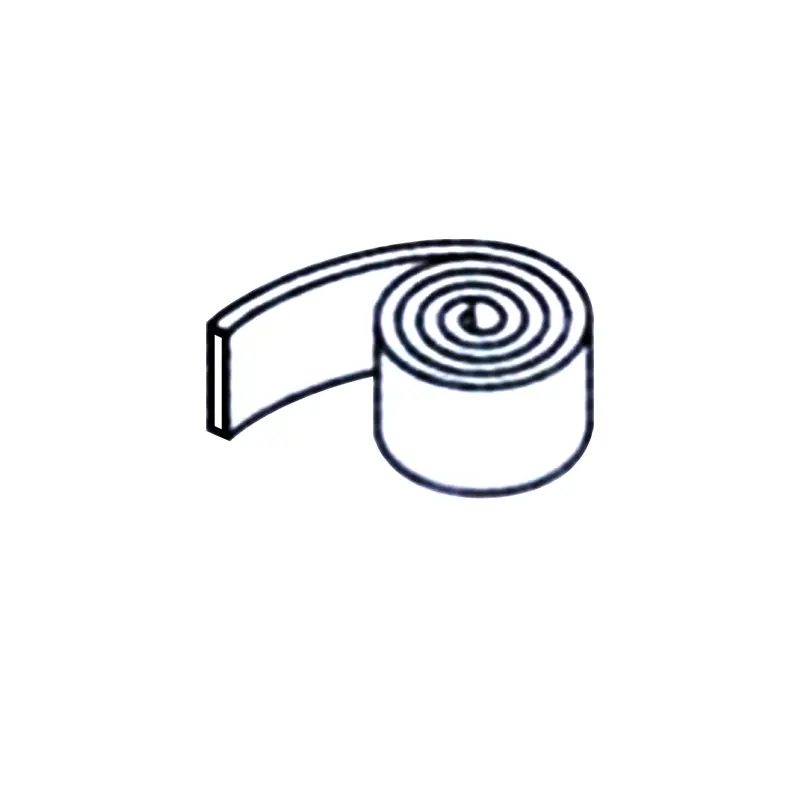

PTFE गाइड टेप ऑर्डरिंग उदाहरण RC1081-9.7x2.5

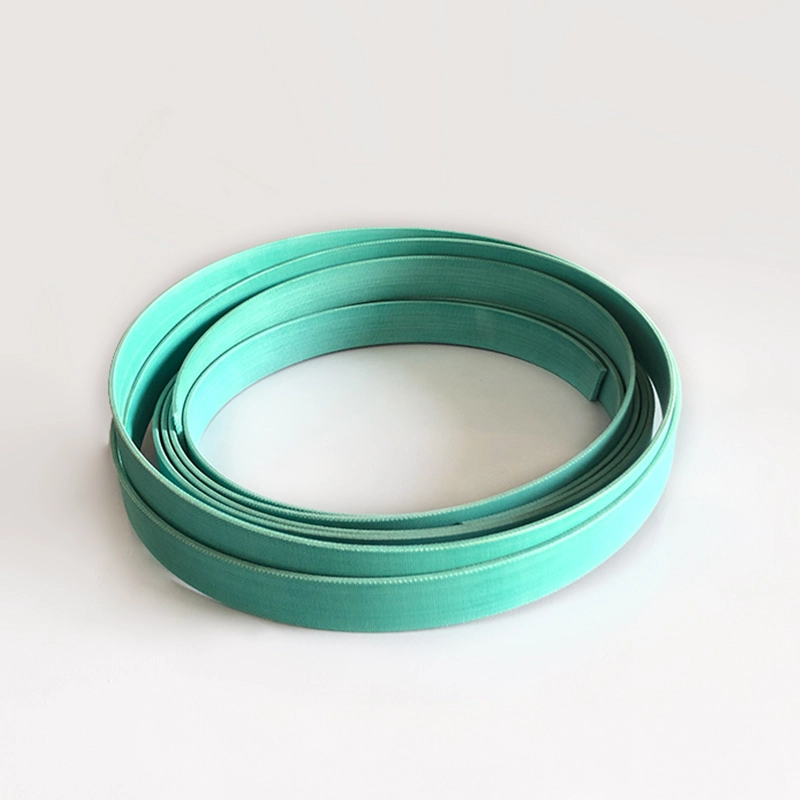

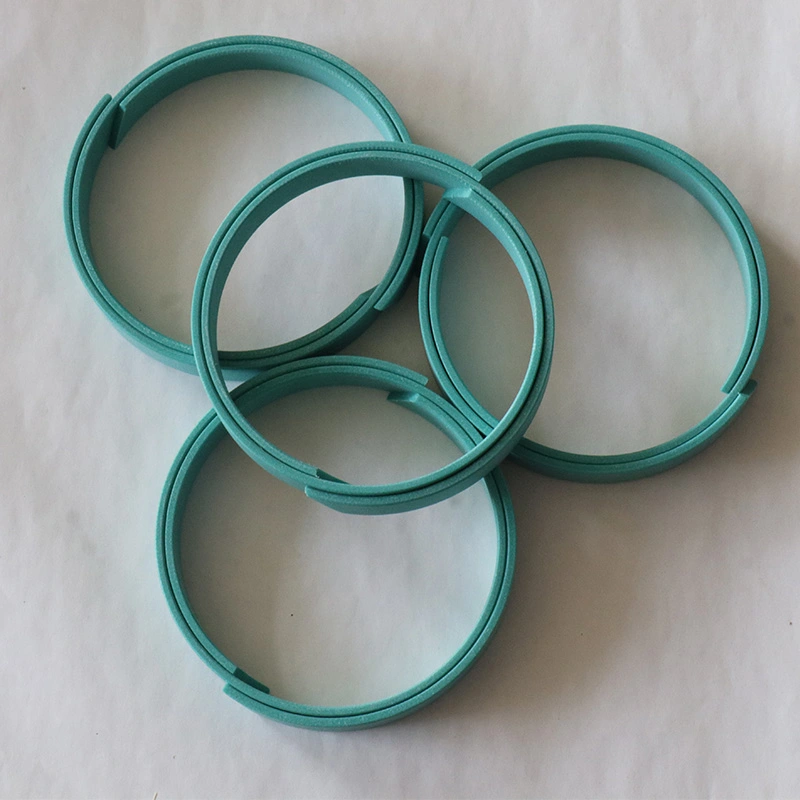

फेनोलिक क्लॉथ गाइड टेप ऑर्डरिंग उदाहरण RC1082-9.7x2.5

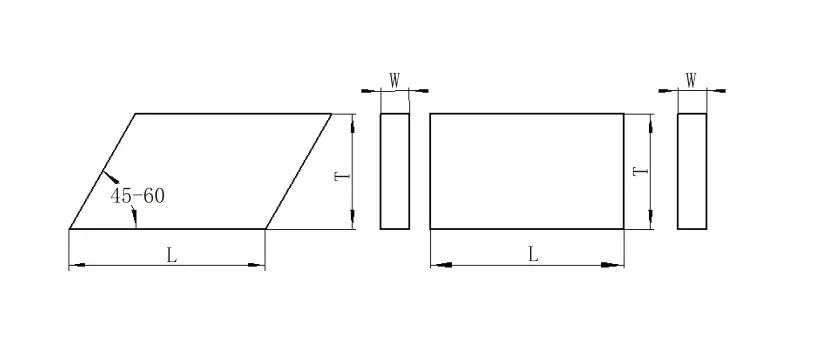

कटिंग लंबाई गणना
शाफ्ट के लिए: L = 3.1 (D+W) छेद के लिए: L = 3.1 (D-W)
L --- रिंग लंबाई d --- Shaft Diameter d --- होल डायमीटर w --- रिंग मोटाई z --- कट क्लीयरेंस

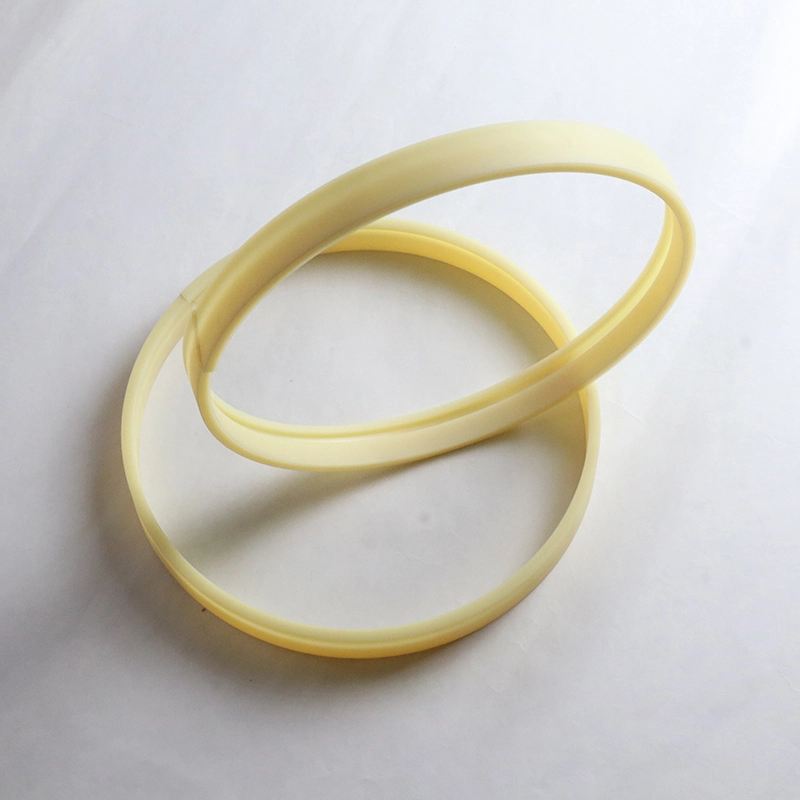

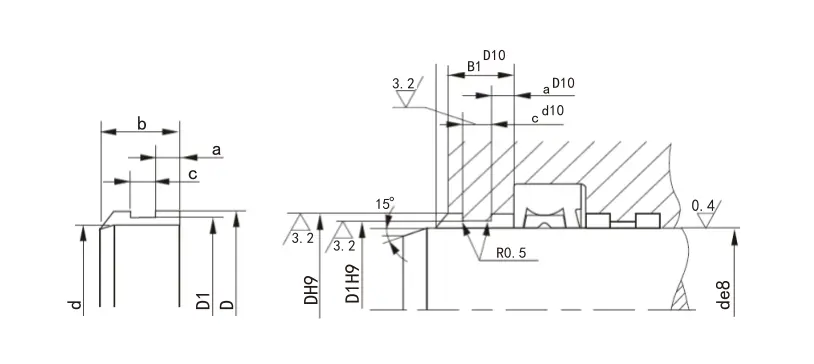

गाइड आस्तीन gfai
1। प्रदर्शन और उपयोग: गाइड आस्तीन GFAI पिस्टन रॉड के लिए एक गाइड आस्तीन है, जो पिस्टन रॉड का समर्थन और मार्गदर्शन करता है और एक डस्ट-प्रूफ फ़ंक्शन है।
2। सामग्री: नायलॉन पीए, पॉलीऑक्सिमेथिलीन पोम और पॉलीटेट्रफ्लुओरोथिलीन पीटीएफई।
3। काम करने की स्थिति: कार्य तापमान: -55 ～+225 ° C (PTFE का उपयोग 120 ° से ऊपर किया जाता है)।
4। डिजाइन मानक: डिजाइनिंग और चयन करते समय, हंगर कंपनी की एफएआई श्रृंखला का संदर्भ लें।
5। मार्किंग और ऑर्डरिंग विधि: गाइड स्लीव GFAI को ऑर्डर नंबर के साथ चिह्नित किया गया है, उदाहरण: GFAI-0600 PTFE

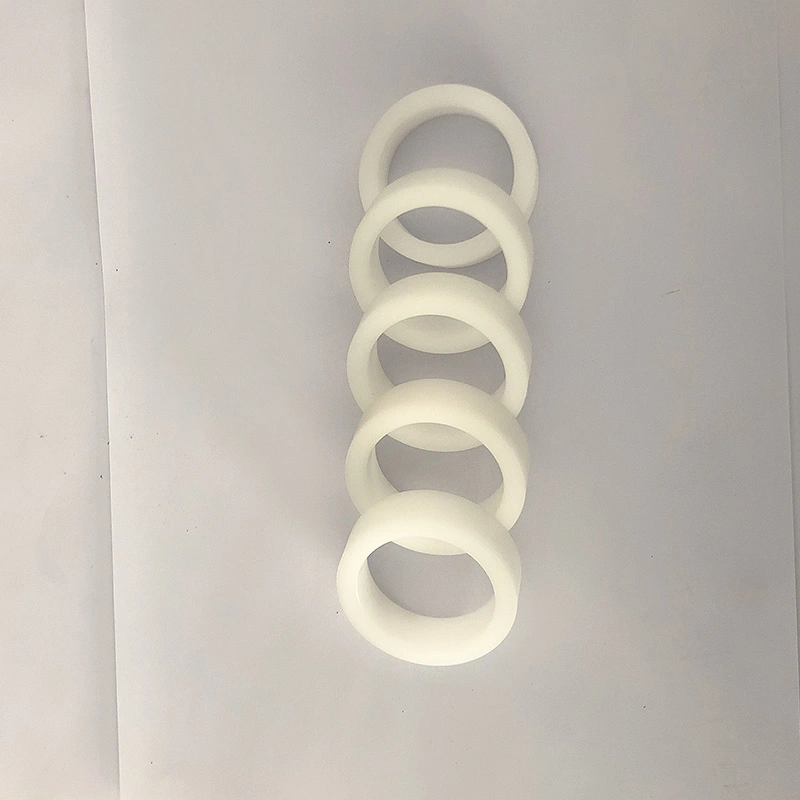

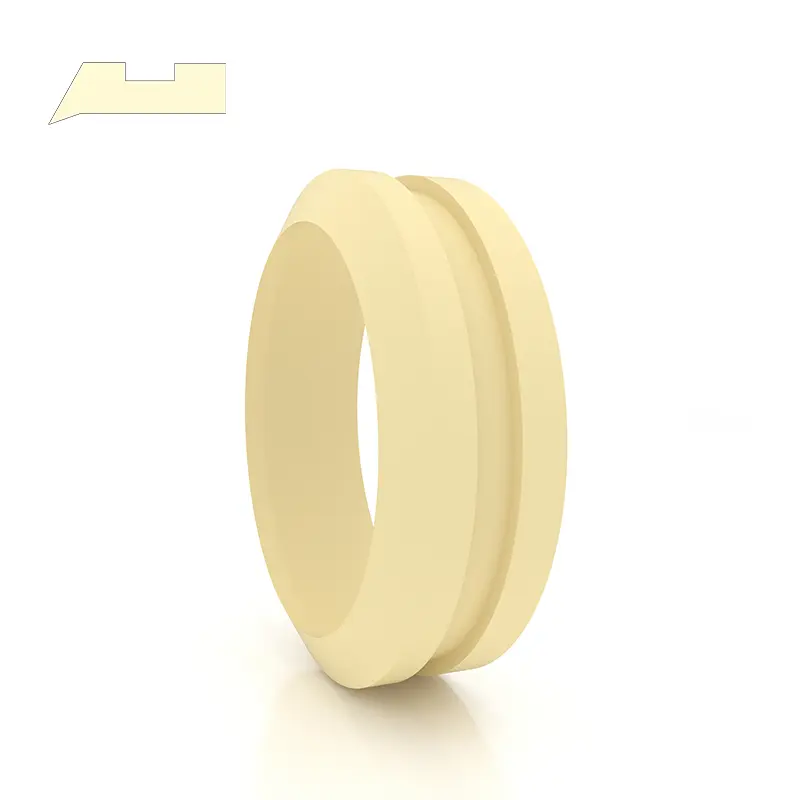

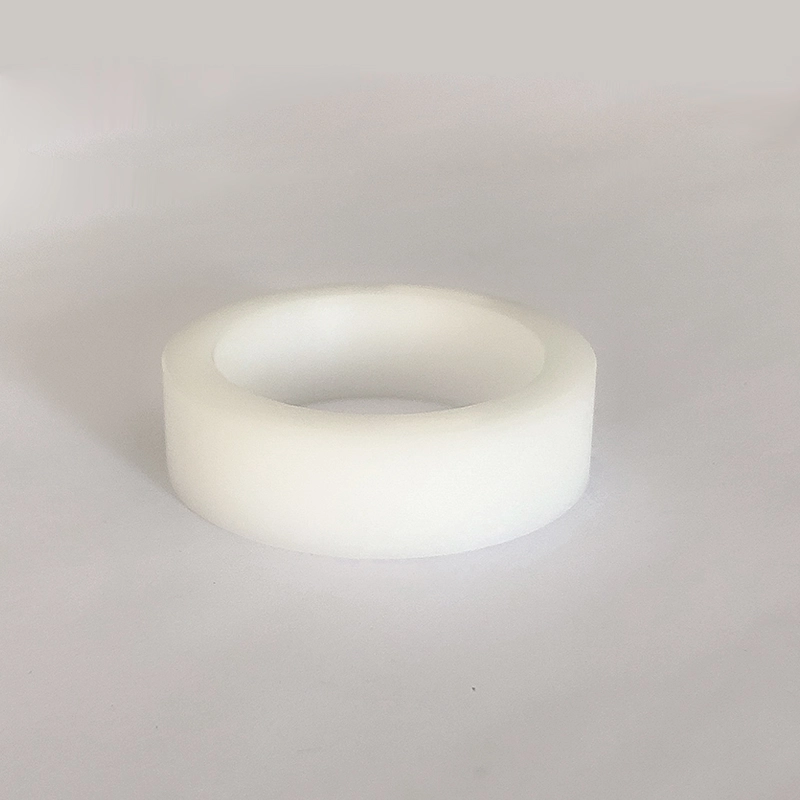

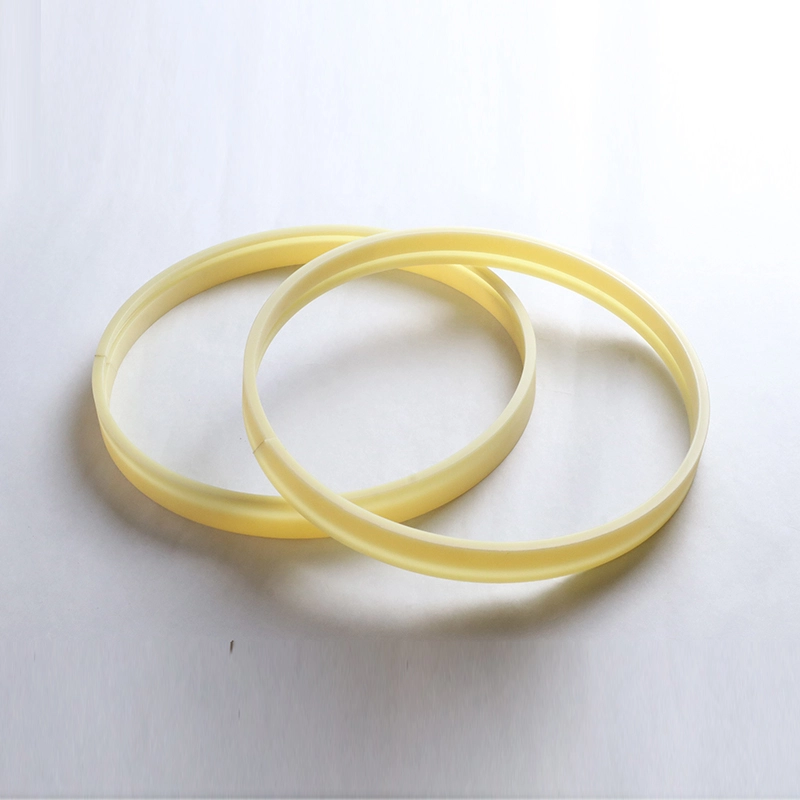

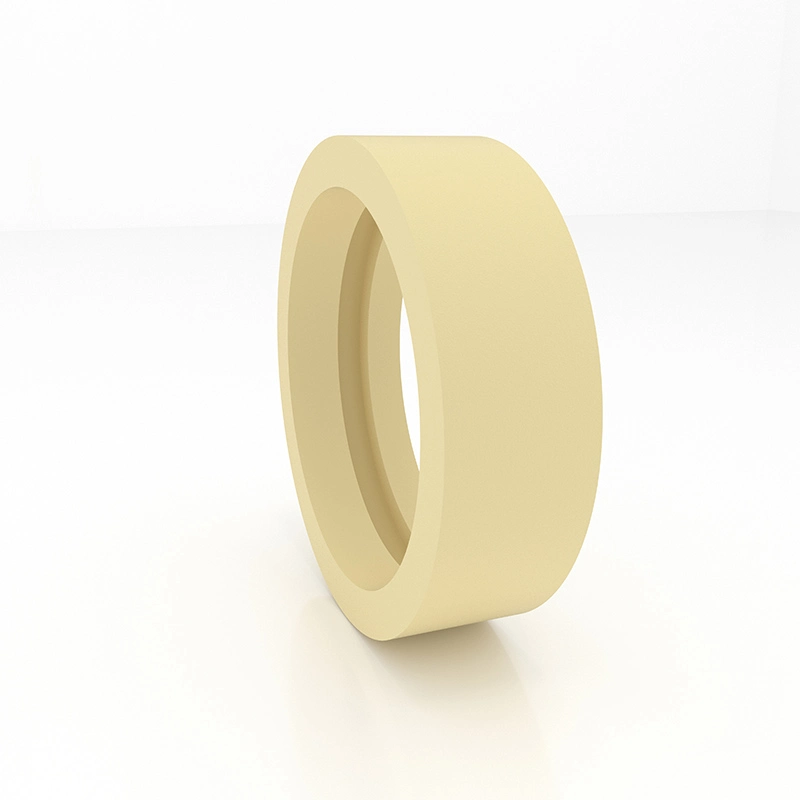

गाइड आस्तीन GFI
1। प्रदर्शन और उपयोग: गाइड स्लीव जीएफआई पिस्टन रॉड के लिए एक गाइड स्लीव है, जो पिस्टन रॉड का समर्थन और मार्गदर्शन करता है।
2। सामग्री: नायलॉन पीए, पॉलीऑक्सिमेथिलीन पोम और पॉलीटेट्रफ्लुओरोथिलीन पीटीएफई।
3। काम करने की स्थिति: कार्य तापमान: -55 ~+255 ° C (PTFE का उपयोग 120 ° C से ऊपर किया जाता है)
4। डिजाइन मानक: डिजाइनिंग और चयन करते समय, हंगर की FI श्रृंखला का संदर्भ लें।
5। मार्किंग और ऑर्डरिंग विधि: गाइड स्लीव जीएफआई को ऑर्डर नंबर के साथ चिह्नित किया गया है, उदाहरण: GFI-0360 PA

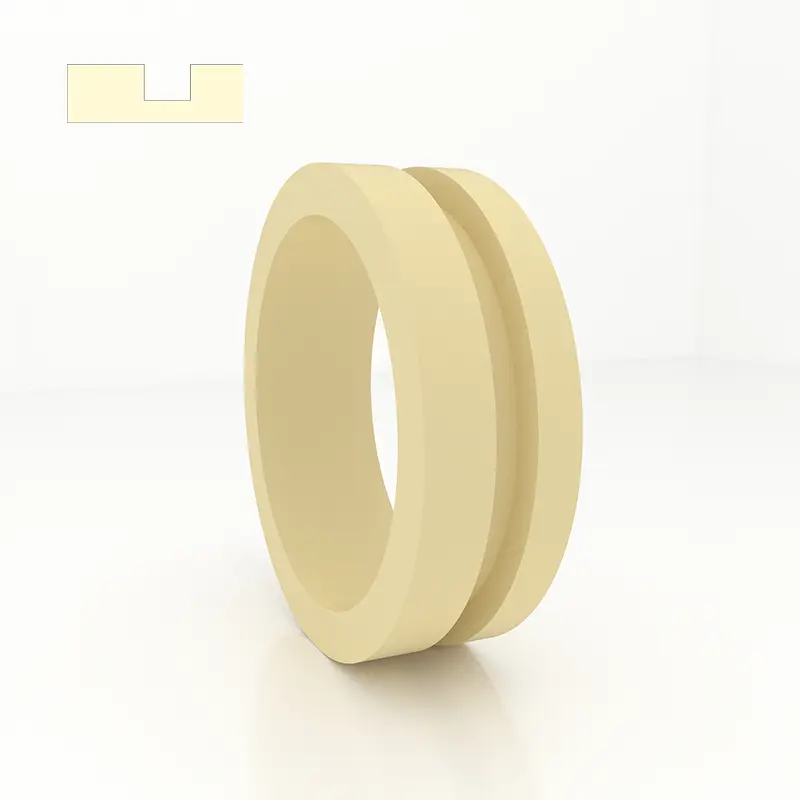

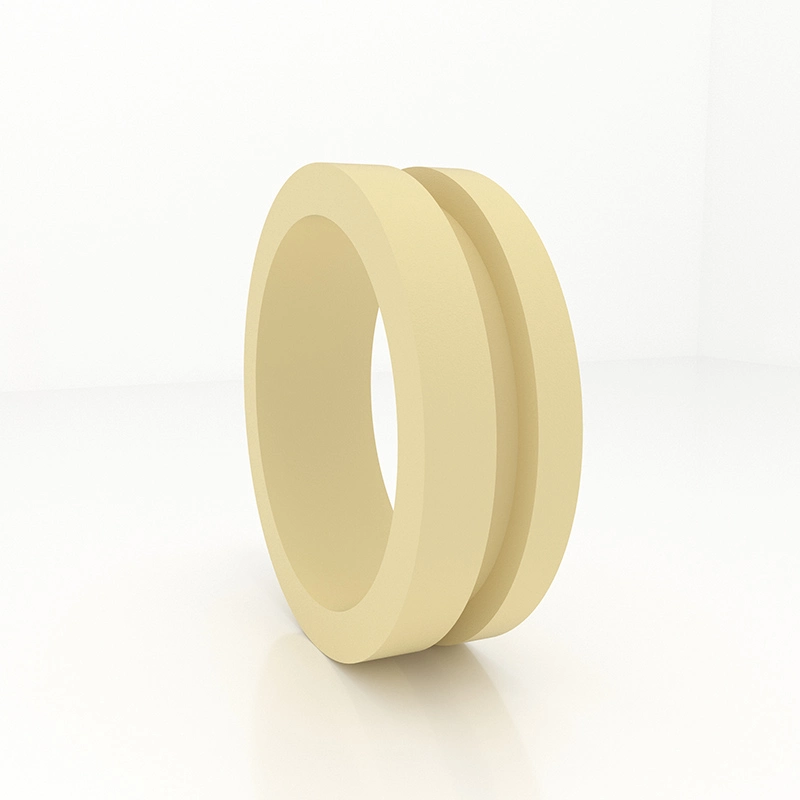

गाइड आस्तीन GFA
1। प्रदर्शन और उपयोग: गाइड स्लीव जीएफए पिस्टन के लिए एक गाइड आस्तीन है, जो पिस्टन का समर्थन और मार्गदर्शन करता है।
2। सामग्री: नायलॉन पीए, पॉलीऑक्सिमेथिलीन पोम और पॉलीटेट्रफ्लुओरोथिलीन पीटीएफई।
3। काम करने की स्थिति: कार्य तापमान: -55 ~+255 ° C (PTFE का उपयोग 120C से ऊपर किया जाता है)
4। डिजाइन मानक: डिजाइनिंग और चयन करते समय, हंगर की एफए श्रृंखला का संदर्भ लें।
5। मार्किंग और ऑर्डरिंग विधि: गाइड स्लीव जीएफए को ऑर्डर नंबर के साथ चिह्नित किया गया है, उदाहरण: GFA-0560 PA

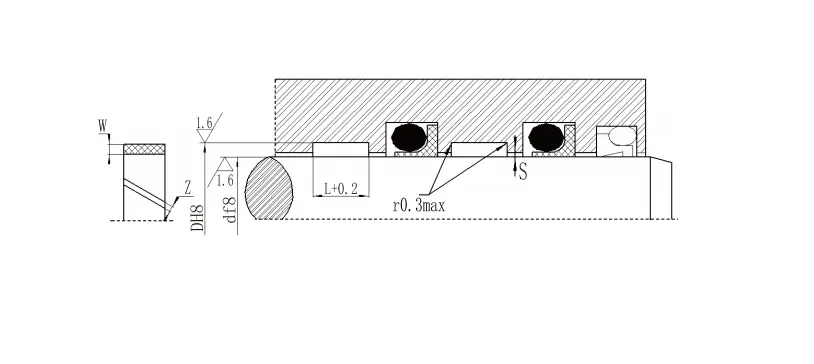

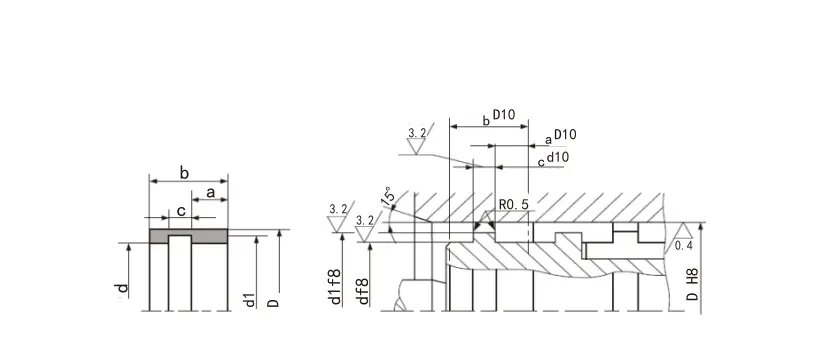

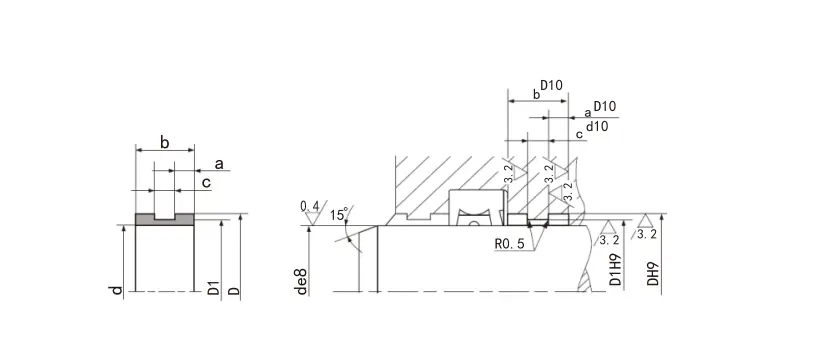

6। संरचनात्मक उपकरण:
विशेष विवरण:
| नमूना | नाली चौड़ाई एच+0.2 |
मोटाई टी -0.05 |
मोटाई टी टी -0.05 |
मोटाई टी -0.05 |
मोटाई टी -0.05 |
मोटाई टी -0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| नोट: बोल्डफेस श्रृंखला आमतौर पर उपयोग की जाती है। यदि आवश्यक उत्पाद इस तालिका में नहीं है, तो कृपया हमसे संपर्क करें। | ||||||

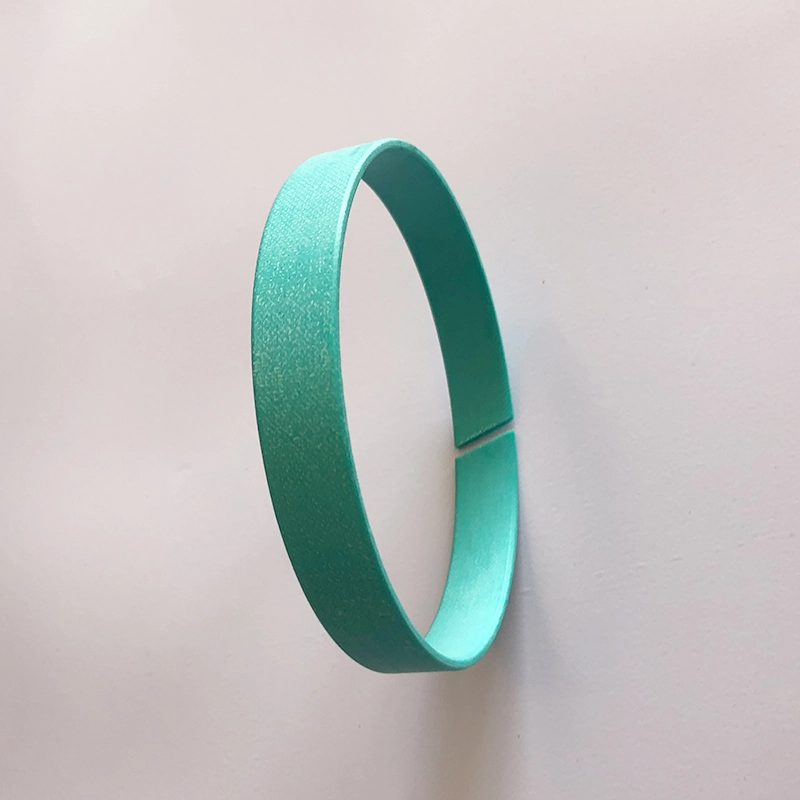

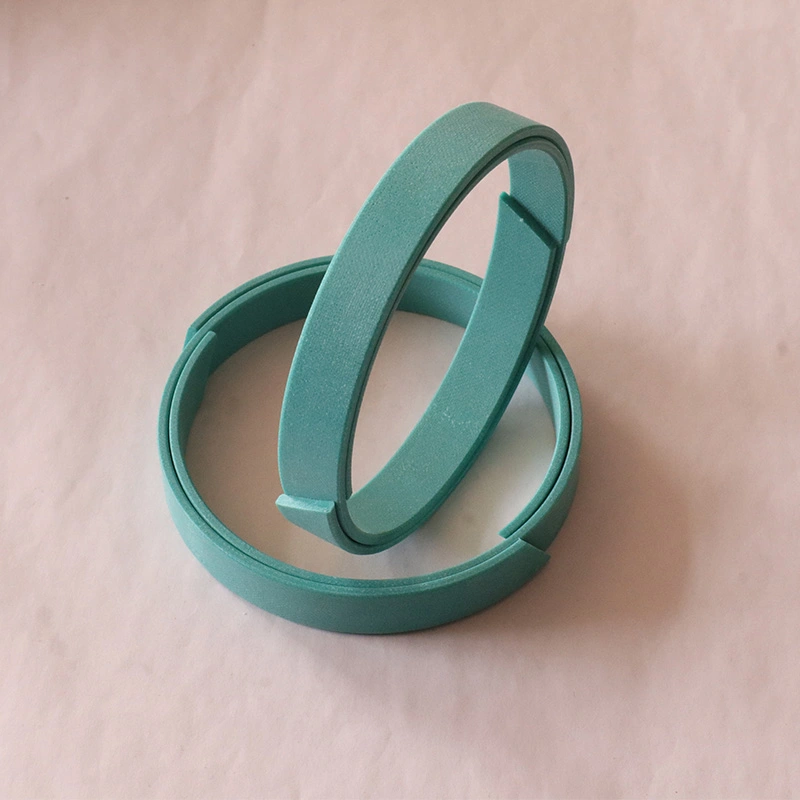

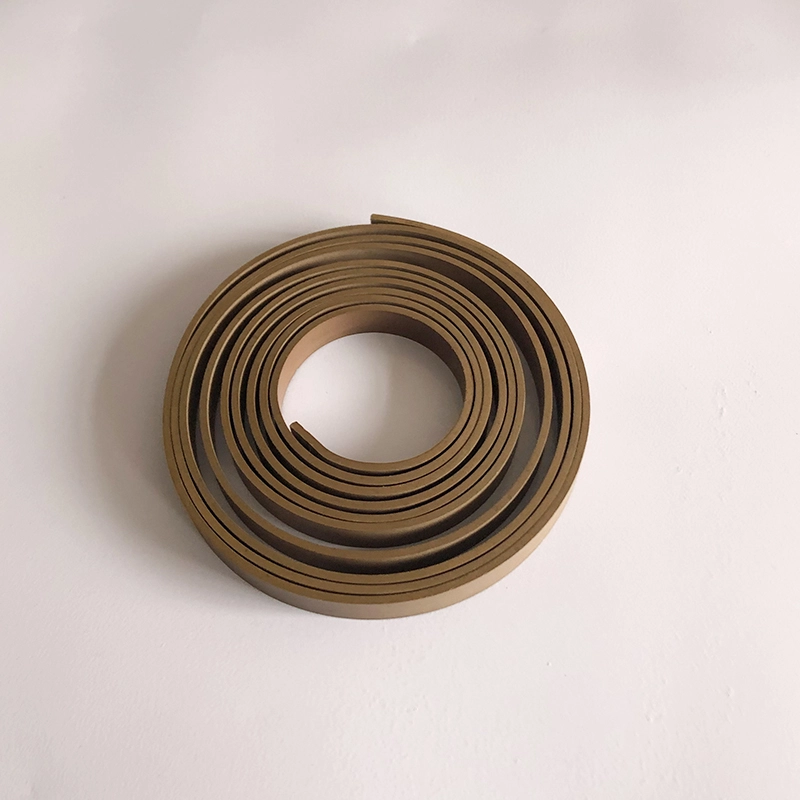

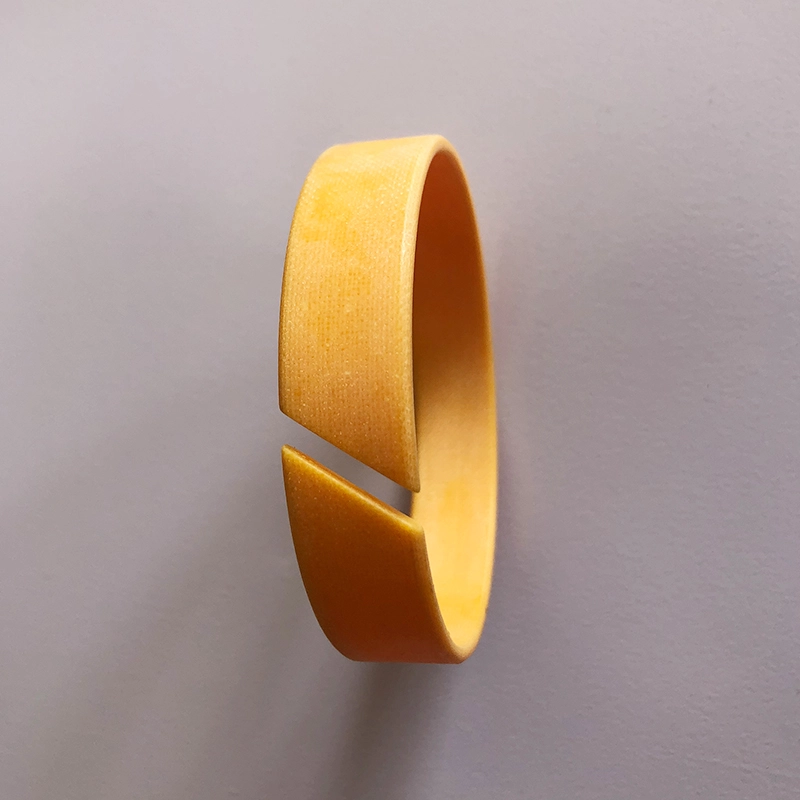

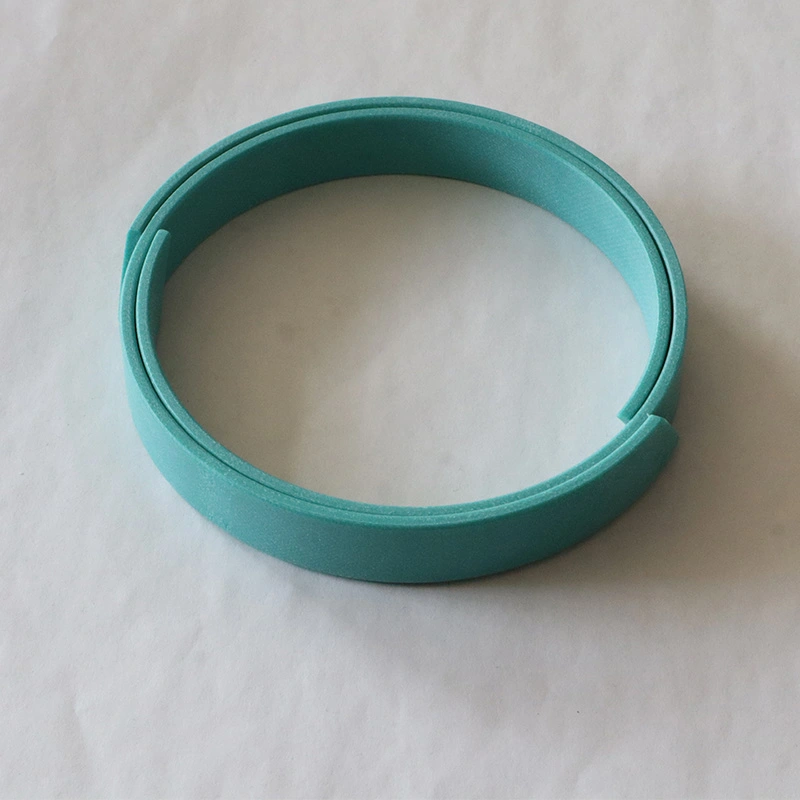

कपड़े-प्रबलित फेनोलिक सपोर्ट रिंग (बेल्ट)
सपोर्ट रिंग हाइड्रोलिक सिलेंडर के महत्वपूर्ण बुनियादी घटक हैं। दुनिया में स्लाइडिंग रिंग संयुक्त सील और नरम असर संरचनाओं के विकास के अनुकूल होने के लिए, हमारी कंपनी ने सफलतापूर्वक कपड़े-प्रबलित फेनोलिक सपोर्ट रिंग (बेल्ट) विकसित किया है। वास्तविक उपयोग के वर्षों से पता चला है कि यह उत्पाद समान विदेशी उत्पादों के गुणवत्ता स्तर तक पहुंच गया है या उससे अधिक हो गया है और उपयोगकर्ताओं द्वारा व्यापक रूप से प्रशंसा की गई है। टेबल्स 1 से 4 हमारी कंपनी द्वारा निर्मित समर्थन रिंग्स (बेल्ट) के प्रदर्शन तालिकाएं हैं।
| नमूना स्रोत | रिंग मोटाई का समर्थन (मिमी) | संपीड़ित शक्ति (एमपीए) | तेल प्रतिरोध वजन परिवर्तन दर हाइड्रोलिक तेल (70 ℃ 2 ℃*24h）） | ब्रेकिंग स्ट्रेंथ (एमपीए) | इंटरलेयर आसंजन (केएन/एम) |
| फैशन+शम्बा | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| हमारे उत्पाद | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (ग्रेफाइट के साथ) | 390 | 0.63 | 36.4 | 2.08 |
| नमूना विविधता | हमारे उत्पाद | ऑर्कोट सकना ① | Duratec900 ① | Turcite47 ② | Mt64/5b | नोक (जापानी) | पोम संशोधित polyoxymethylene | बिल्ली (यूएस) | |
| मापा मूल्य | आवश्यक संकेतक | ||||||||
| संपीड़ित शक्ति (एमपीए) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| नमूना विविधता | हमारे उत्पाद | ऑर्कोट सकना ① | Duratec900 ① | Turcite47 ② | Mt64/5b | नोक (जापानी) | पोम संशोधित polyoxymethylene | बिल्ली (यूएस) | |
| मापा मूल्य | आवश्यक संकेतक | ||||||||
| संपीड़ित शक्ति (एमपीए) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| प्रति यूनिट संपर्क लंबाई डब्ल्यू (एन/मिमी) लोड | हर्ट्ज संपर्क रिले (एन/मिमी 2) | घर्षण गुणांक | |||
| सूखी घर्षण अवस्था | तेल ड्रिप स्नेहन अवस्था | ||||
| हमारे उत्पाद | ऑर्कोट टीएलजी | हमारे उत्पाद | ऑर्कोट टीएलजी | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

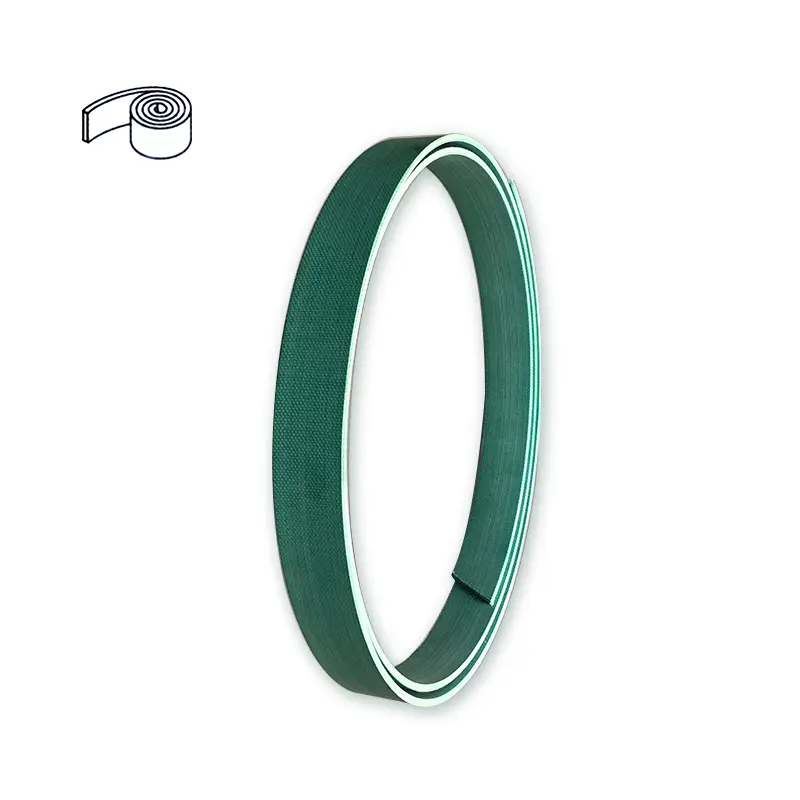

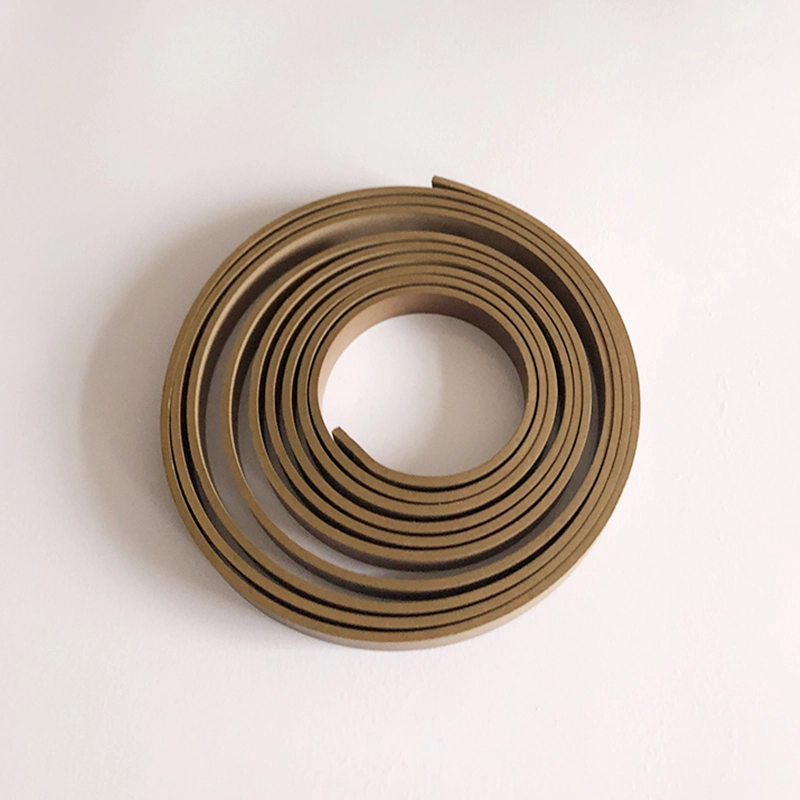

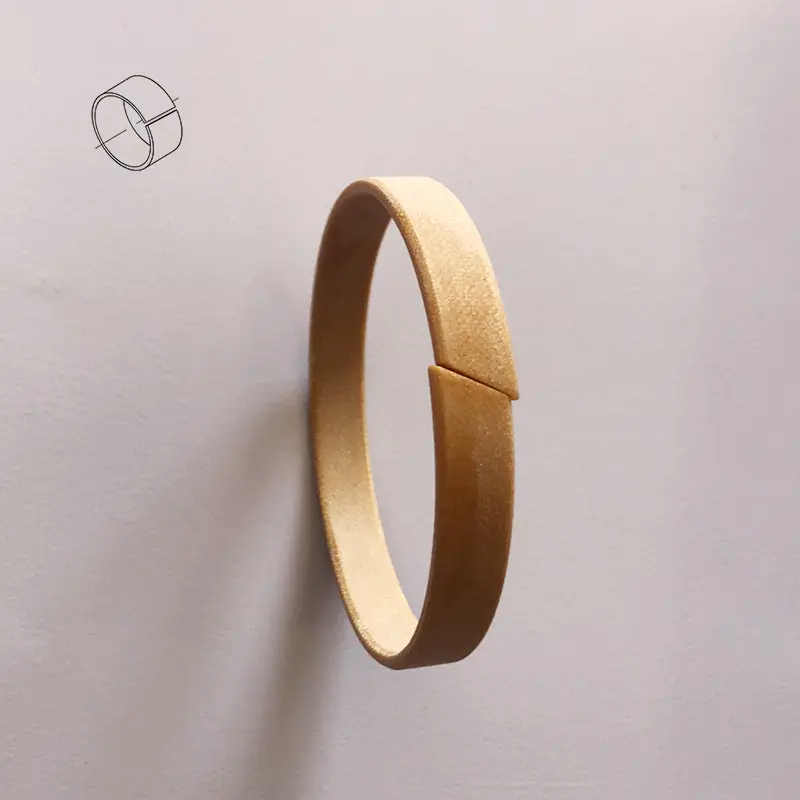

| PTFE WEAR-RESISTANT BELT (रिंग) | |
| सामग्री | PTFE+कांस्य |
| आपूर्ति | रोल (आमतौर पर लगभग 20 मीटर/रोल) या आवश्यक लंबाई में कटौती |
| लाभ | 1। कम घर्षण, कोई रेंगना और काटने वाला; |
| 2। पर्याप्त स्नेहन के बिना अच्छी तरह से काम कर सकते हैं; | |
| 3। विभिन्न प्रकार के मीडिया के लिए प्रतिरोधी, उत्कृष्ट रासायनिक स्थिरता; | |
| 4। पहनने-प्रतिरोधी अंगूठी में एम्बेडेड कठोर वस्तुओं को समायोजित कर सकता है, सिलेंडर और सील को खरोंचने वाली कठोर वस्तुओं को कम कर सकता है, इसलिए भारी-लोड स्थितियों में, कई पहनने-प्रतिरोधी छल्ले का उपयोग करें; | |
| 5। यह उच्च गति और हल्के-लोड स्थितियों में अच्छा पहनने का प्रतिरोध भी है, इसलिए यह सबसे व्यापक रूप से इस्तेमाल किया जाने वाला पहनने वाला प्रतिरोधी अंगूठी है; | |
| 6। कोई आकार प्रतिबंध नहीं, बड़े व्यास की स्थितियों में उपयोग किया जा सकता है। | |
| तापमान | -60 ~+200 ℃ |
| अधिकतम गति | 15m/s |
| अधिकतम बहिष्कार शक्ति | 15N/मिमी 2 (20 °) |
| 7.5N/मिमी 2 (80 °) | |
| 5N/मिमी 2 (120 °) | |

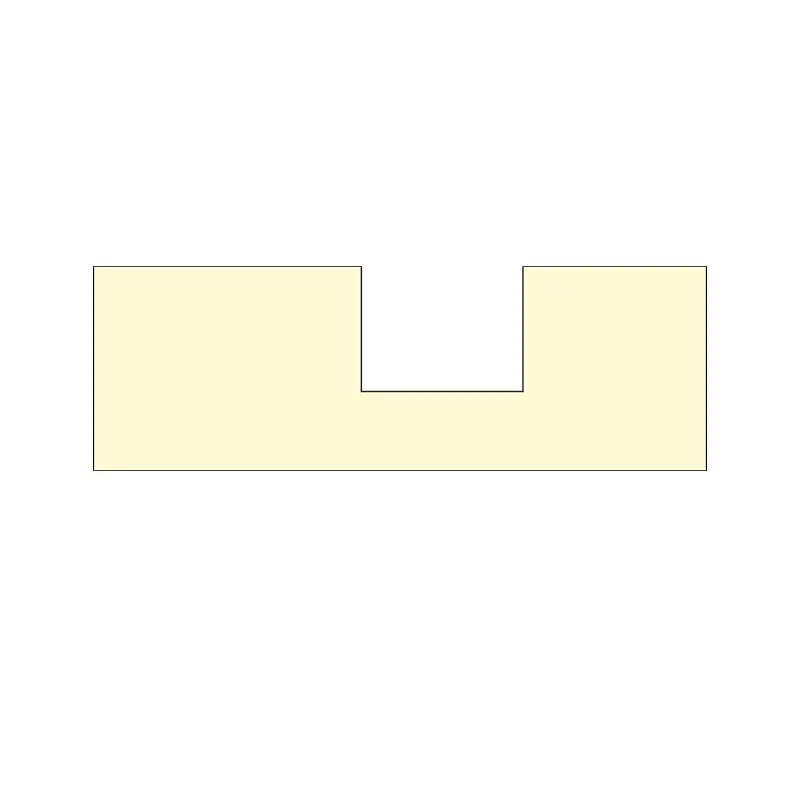

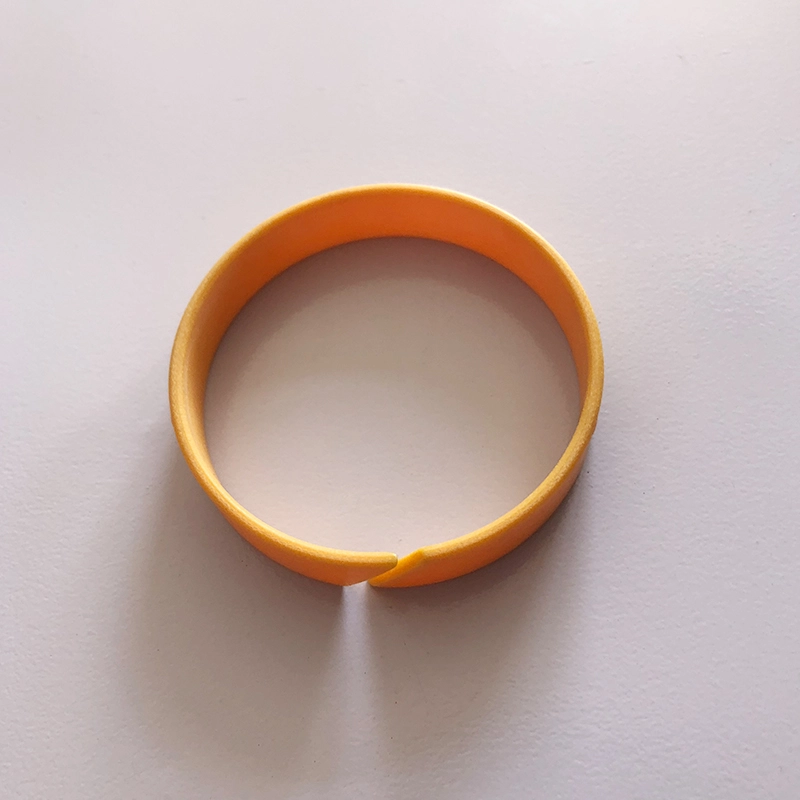

आरसीएस पिस्टन रॉड के लिए गैर-धातु गाइड रिंग

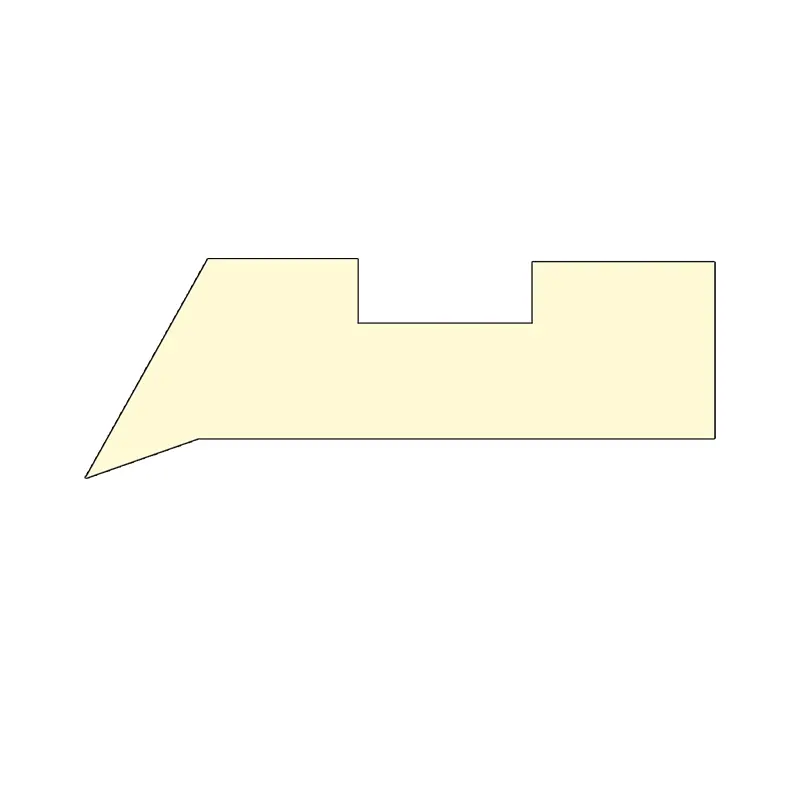

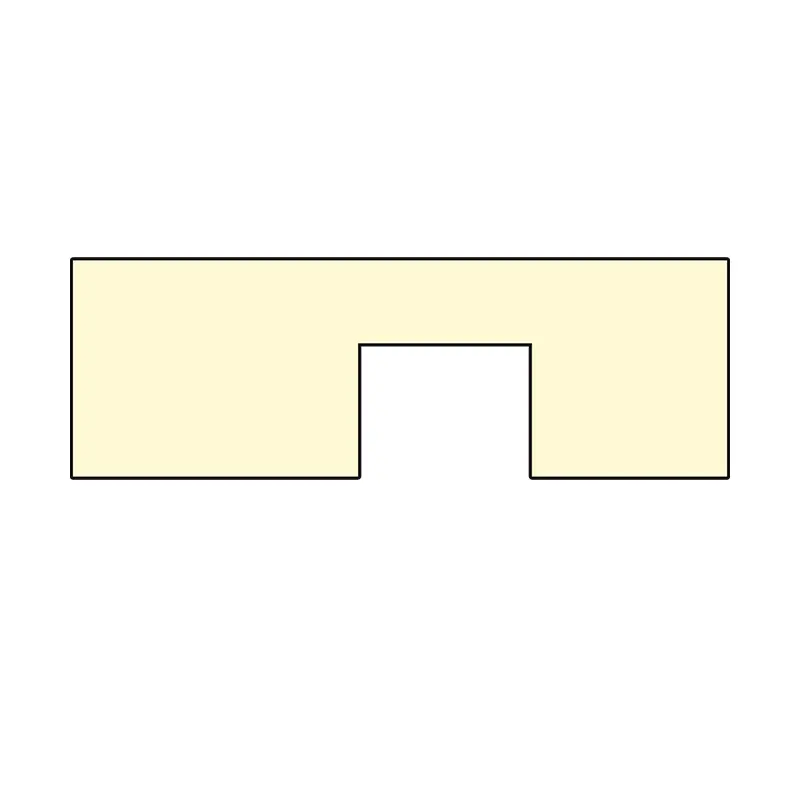

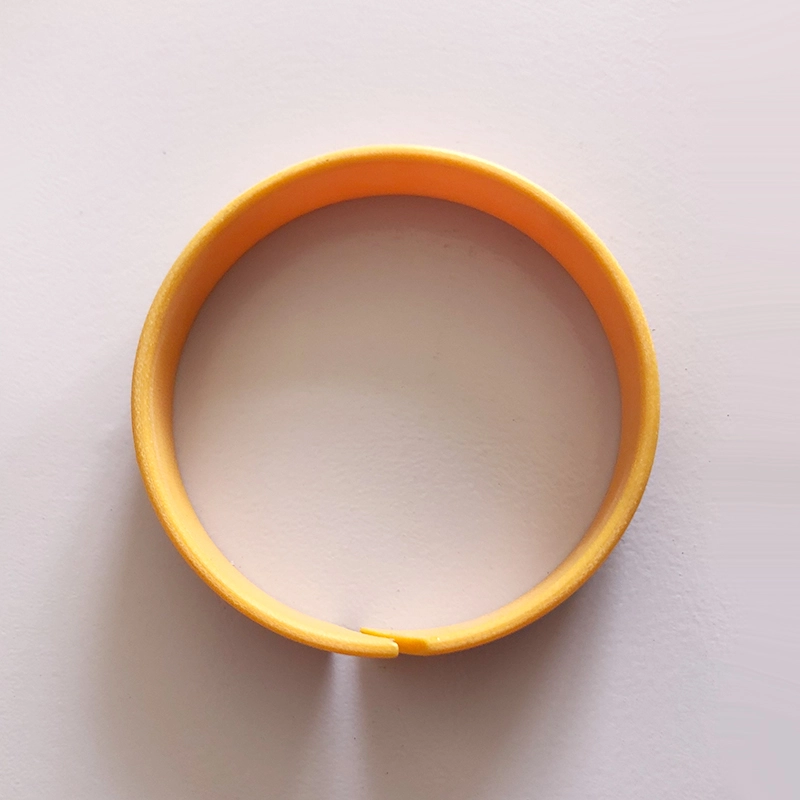

आरसीटी पिस्टन के लिए गैर-धातु गाइड रिंग
हाइड्रोलिक सिलेंडर में चलने वाले पिस्टन या पिस्टन रॉड के लिए, पहनने की अंगूठी का एक सटीक मार्गदर्शक प्रभाव होता है और रेडियल बलों को अवशोषित कर सकता है। उसी समय, पहनने की अंगूठी हाइड्रोलिक सिलेंडर में भागों को फिसलने वाले भागों के धातु के संपर्क को रोक सकती है। धातु पहनने के छल्ले की तुलना में, गैर-धातु पहनने के छल्ले के कई फायदे हैं। उनमें से, कपड़े-प्रबलित फेनोलिक और पीटीएफई गाइड के छल्ले ऑन-साइट कटिंग प्रकार और रेडी-टू-यूज़ प्रकार में उपलब्ध हैं।
1। अच्छा पहनने का प्रतिरोध
2। धातु-से-धातु संपर्क से बचें
3। यांत्रिक कंपन को दबा सकता है
4। पहनने की अंगूठी के केंद्र प्रभाव के कारण, एक बड़े रेडियल निकासी की अनुमति है
5। सरल नाली, स्थापित करने में आसान
6। उपरोक्त लाभों के आधार पर कम रखरखाव की लागत, इसका व्यापक रूप से उपयोग किया जाता है
सामग्री:
1। पॉलीटेट्रैफ्लुओरोथिलीन PTFE3 (सामान्य सामग्री), PTFE4 (पानी जैसे कम-चिपचिपाहट मीडिया के लिए उपयुक्त), PTFE1 (कम-घर्षण आवश्यकताएं जैसे न्यूमैटिक्स)
2। पॉलीओक्सिमेथिलीन पोम या नायलॉन पीए और इसकी संशोधित सामग्री
3। फॉर्मलाडिहाइड राल + प्रबलित फाइबर प्रिफ
विभिन्न सामग्रियों की लोड-असर क्षमता की तुलना तालिका (संदर्भ)
| सामग्री | लोड क्षमता अधिकतम (एन/मिमी 2) |
| Ptfe से भरा तांबा पाउडर | 15 (20 ° C); 7.5 (80 डिग्री सेल्सियस); 5 (120 डिग्री सेल्सियस) |
| कपड़े के साथ फेनोलिक | 90 (60 डिग्री सेल्सियस); 40 (80 ° C) |
| पॉलीऑक्सिमेथिलीन या नायलॉन | 25 (60 डिग्री सेल्सियस); 15 (80 ° C) |
| पॉलीऑक्सिमेथिलीन या नायलॉन भरा हुआ | 40 (60 डिग्री सेल्सियस); 30 (80 ° C) |
| चिकनाई | आरटीएमएक्स (माइक्रोन) | आरए (μM) |
| स्लाइडिंग सतह | ≤2.5 | 0.05-0.3 |
| नाली | ≤10 | ≤2 |
| नाली | ≤15 | ≤3 |
पिस्टन रॉड गाइड रिंग स्पेसिफिकेशन सीरीज़
| रॉड व्यास | निचला व्यास | नाली चौड़ाई | मोटाई | अंतर |
|
रॉड व्यास | निचला व्यास | नाली चौड़ाई | मोटाई | अंतर |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | d+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | डी+5 | 25 | 2.5 | 8-33 | |
| 10-50 | d+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | डी+5 | 25 | 2.5 | 33-134 | |
| 15-140 | डी+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | डी+8 | 25 | 4 | 10-33 | |
| 20-220 | डी+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | डी+8 | 25 | 4 | 33-70 | |
| 80-400 | डी+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 सेल्फ-लुब्रिकेटिंग गाइड रिंग पैरामीटर | |||||||
| पैरामीटर | आरसीएसएफ -1 | आरसीएसएफ -1 डी | आरसीएसएफ -1 बी | आरसीएसएफ -1 एस | |||
| सीसा-मुक्त झाड़ियाँ | हाइड्रोलिक विशेष आस्तीन | कांस्य आधार झाड़ी | स्टेनलेस स्टील संक्षारण प्रतिरोधी आस्तीन | ||||
 |
 |
 |
 |
||||
| अधिकतम असर दबाव | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| अधिकतम असर दबाव | 250n/mm² | 250n/mm² | 250n/mm² | 250n/mm² | |||
| दोलन गति | 60n/mm - | 60n/mm - | 60n/mm - | 60n/mm - | |||
| अधिकतम स्लाइडिंग गति (तेल स्नेहन) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| गुणांक घर्षण μ | सूखी घर्षण | 0.04 ~ 0.2 | 0.04 ~ 0.18 | 0.03 ~ 0.18 | 0.04 ~ 0.2 | ||
| तेल स्नेहन | 0.02 ~ 0.08 | 0.02 ~ 0.08 | 0.02 ~ 0.08 | 0.02 ~ 0.08 | |||
| अधिकतम पीवी मूल्य (सूखा) | 3.6n/mm−.m/s | 3.8n/mm².m/s | 4.3n/mm−.m/s | 3.6n/mm−.m/s | |||
| अधिकतम पीवी मूल्य (तेल) | 30n/mm of.m/s | 30n/mm of.m/s | 30n/mm of.m/s | 30n/mm of.m/s | |||
| परिचालन तापमान | -195 ℃ ~ ~+280 ℃ | -195 ℃ ~ ~+280 ℃ | -195 ℃ ~ ~+280 ℃ | -195 ℃ ~ ~+280 ℃ | |||
| ऊष्मीय चालकता | 42W/M.K | 42W/M.K | 42W/M.K | 42W/M.K | |||
| रेखीय विस्तार गुणांक | 11*10-6/k | 11*10-6/k | 18*10-6/k | 15*10-6/k | |||
| आरसीएफबी टाइप कांस्य गाइड रिंग पैरामीटर टेबल | |||||||
| पैरामीटर | RCFB090 | RCFB092 | Rcfb09g |
|
|||
 |
 |
 |
|
||||
| घनत्व | 8.9g/cm g | 8.9g/cm g | 8.9g/cm g |
|
|||
| सम्पीडक क्षमता | 470n/mm² | 470n/mm² | 470n/mm² |
|
|||
| ऊष्मीय चालकता | 60W/एम.के. | 60W/एम.के. | 58W/M.K |
|
|||
| रेखीय विस्तार गुणांक | 18.5*10-6/k | 18.5*10-6/k | 18.5*10-6/k |
|
|||
| कठोरता | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| बढ़ाव | 55% | 55% | 55% |
|
|||
| सामग्री का नाम | Cusn8p | Cusn8p | Cusn8p |
|
|||
| अन्य वैकल्पिक सामग्री | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
