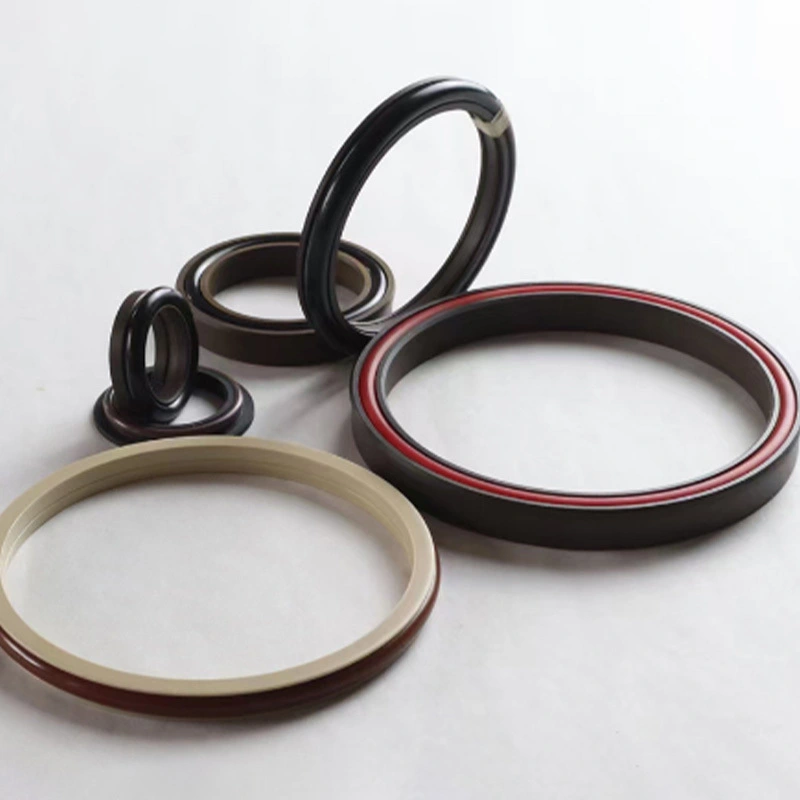

पिस्टन छेद के लिए हाइड्रोलिक सील, हमारे कारखाने और आर एंड डी केंद्र में, उप -विभाजित मॉडल और प्रकार हैं, प्रत्येक अपनी विशेषताओं के साथ, लेकिन हमने सख्त गुणवत्ता नियंत्रण प्राप्त किया है।

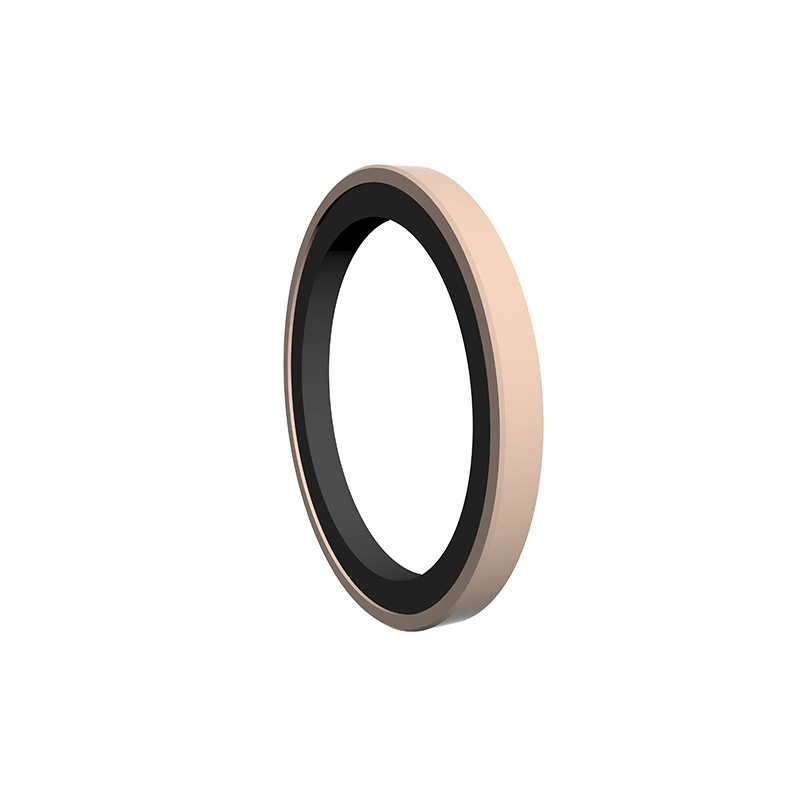

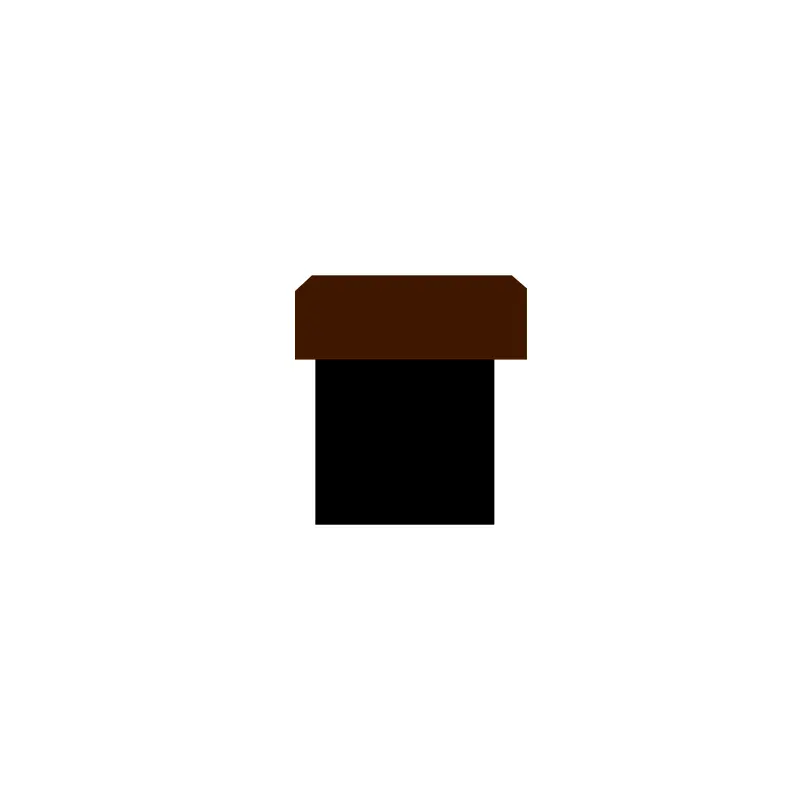

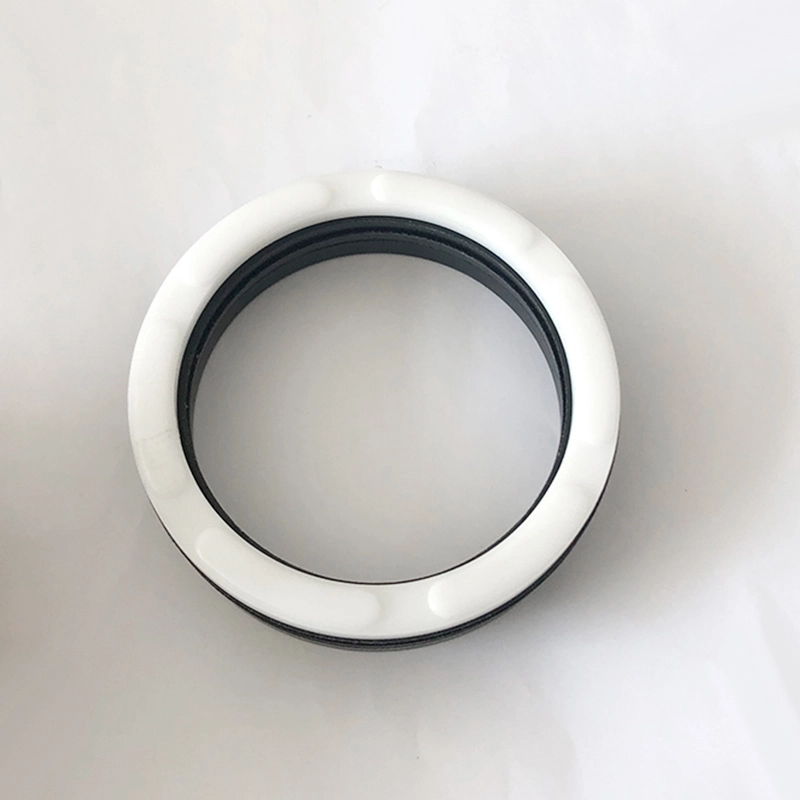

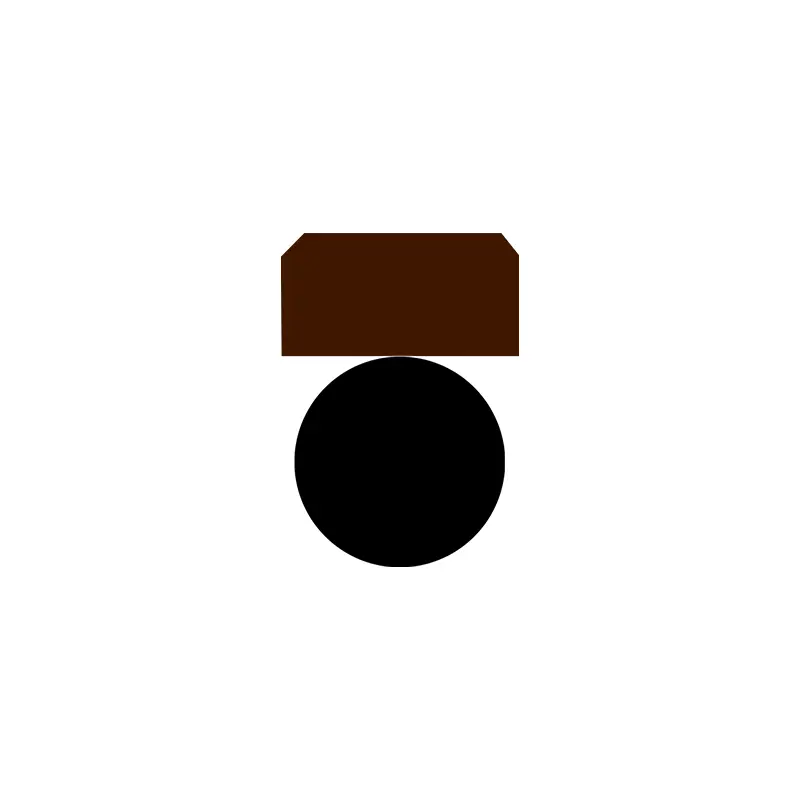

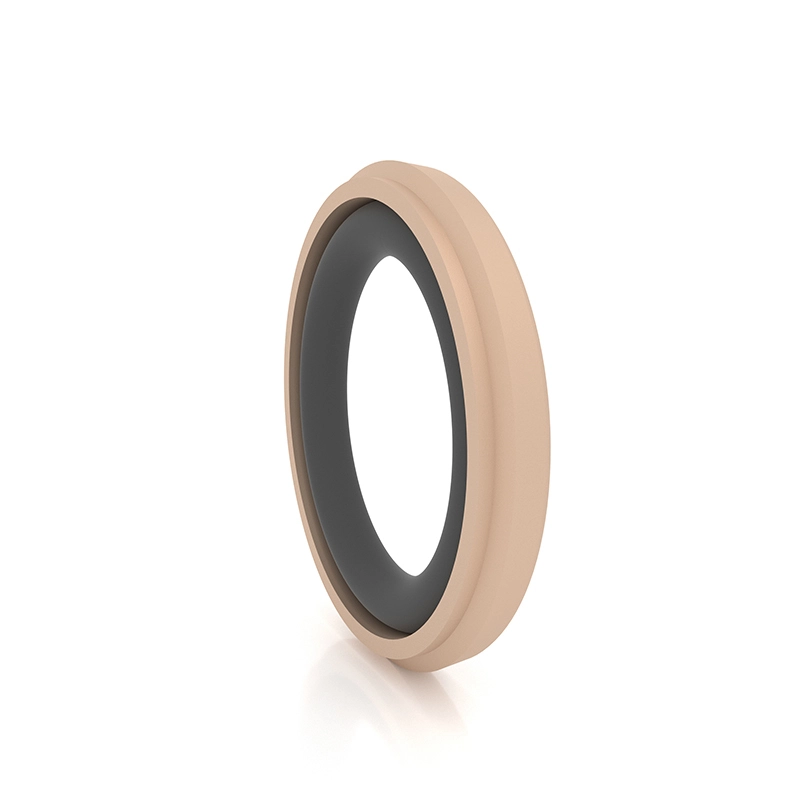

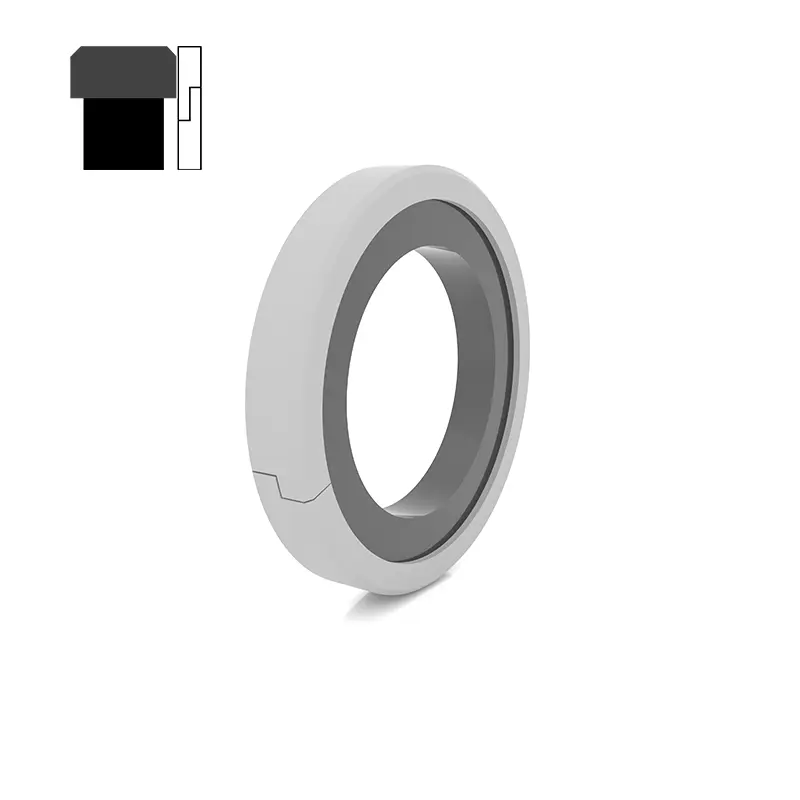

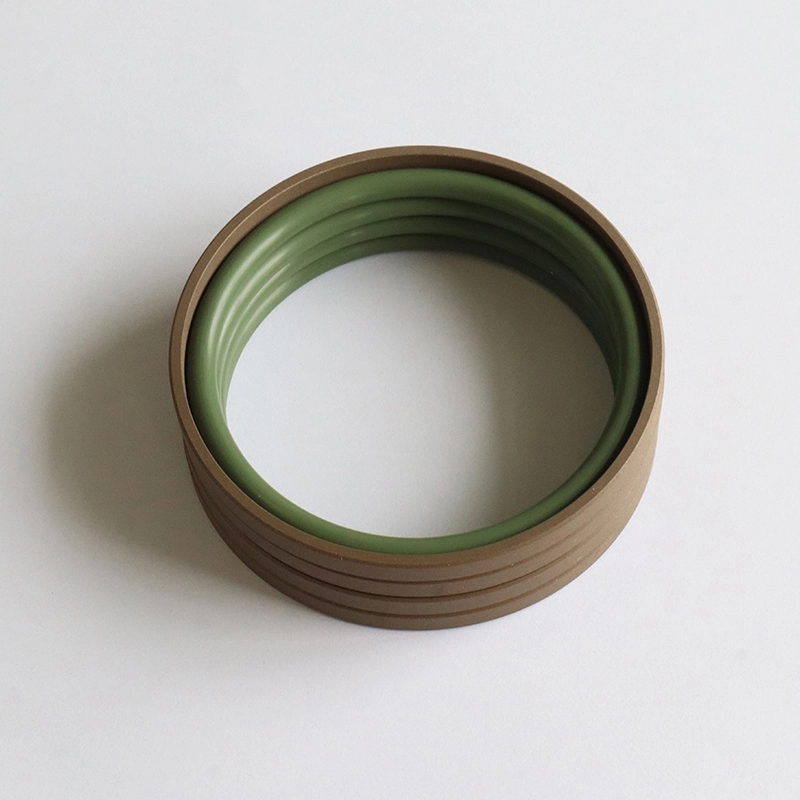

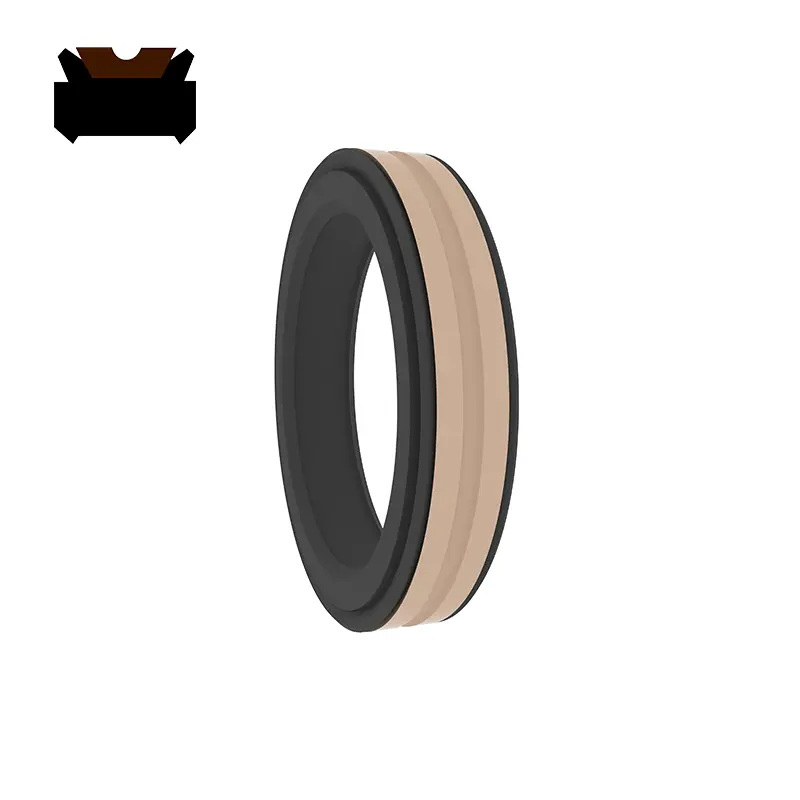

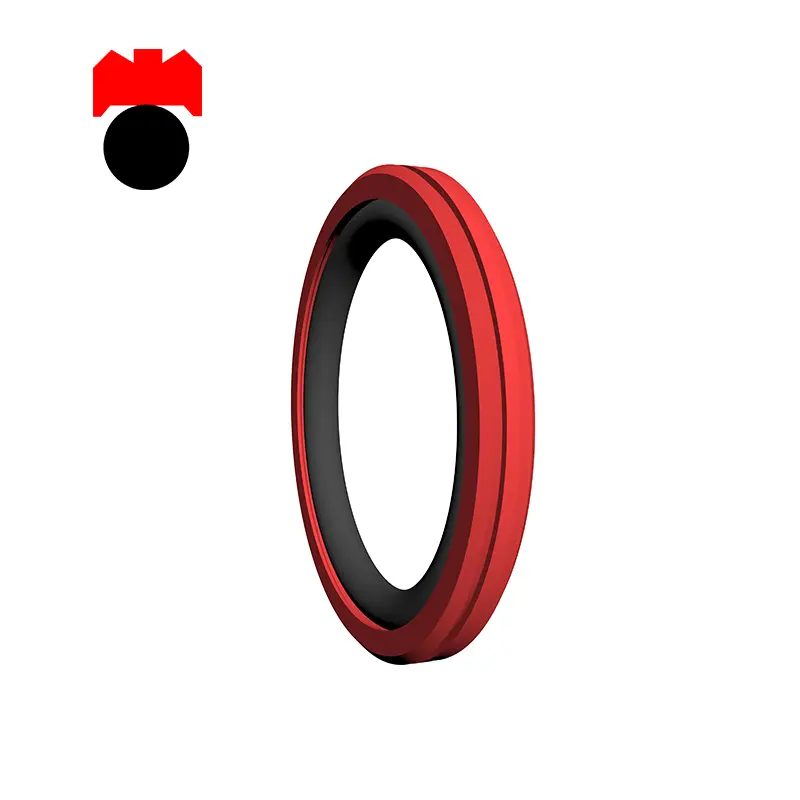

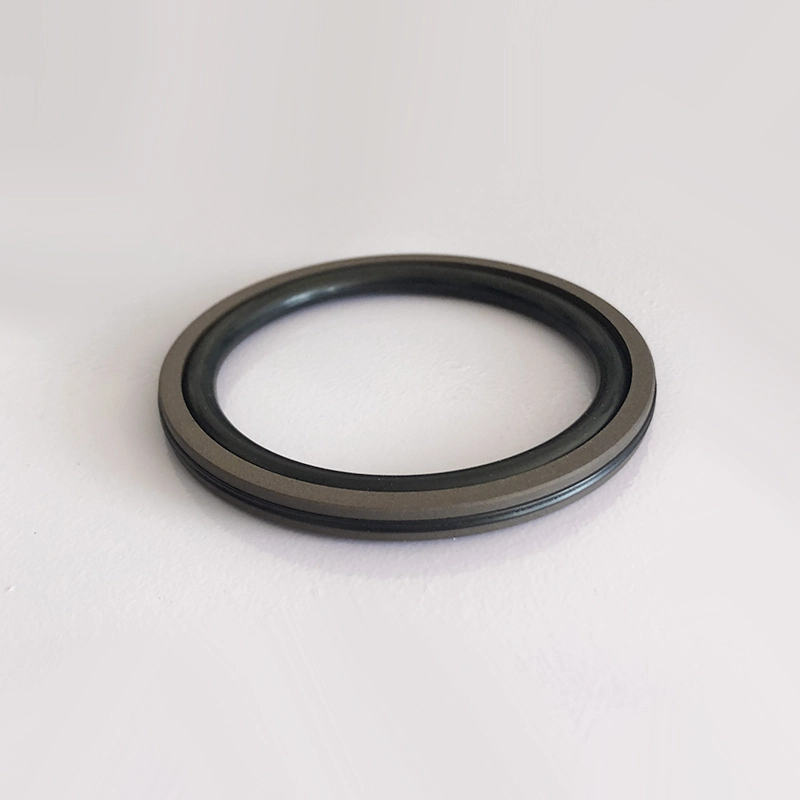

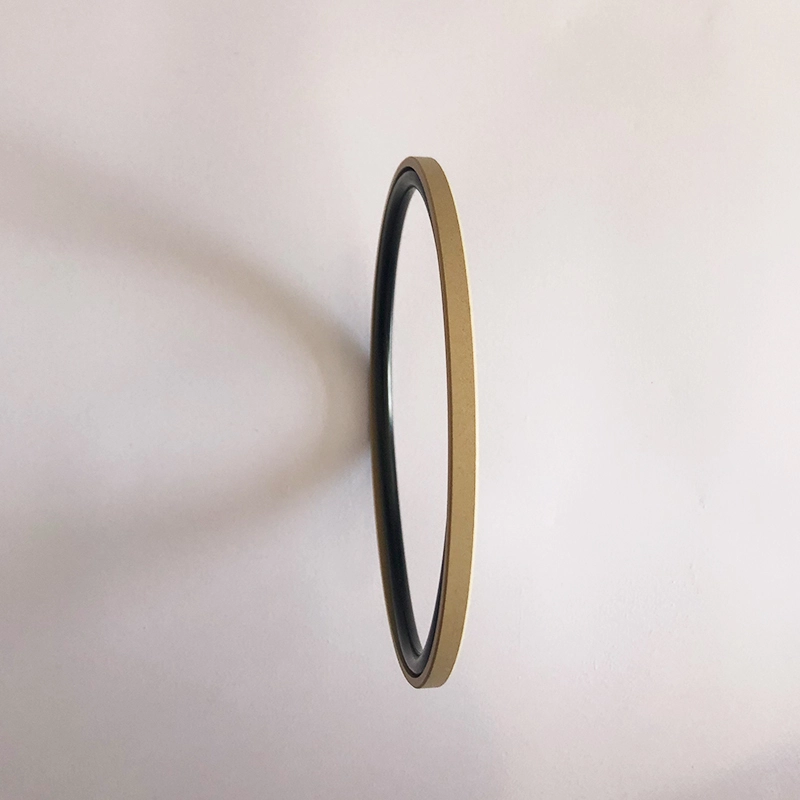

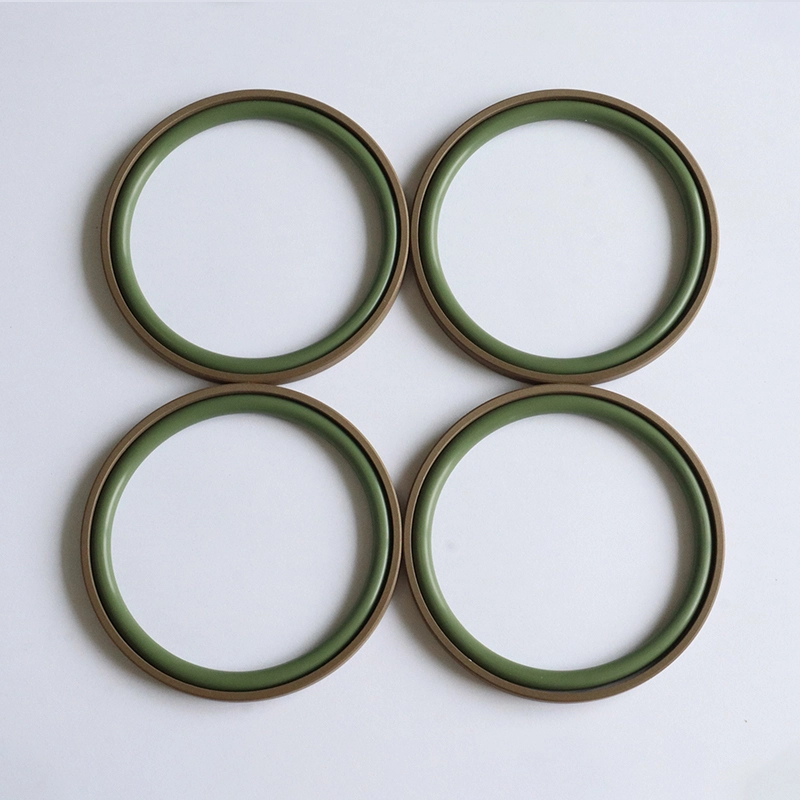

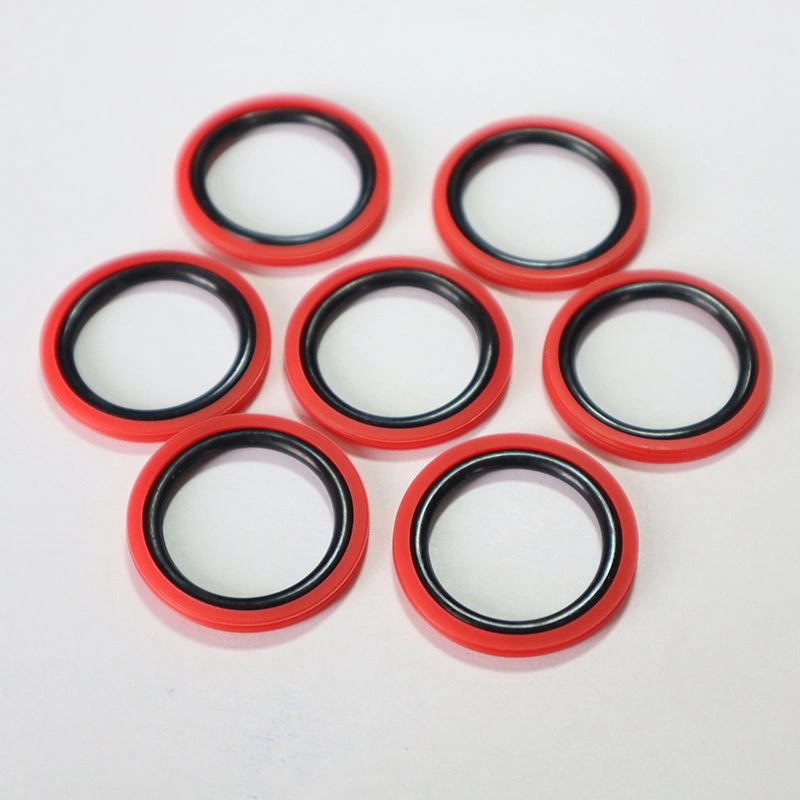

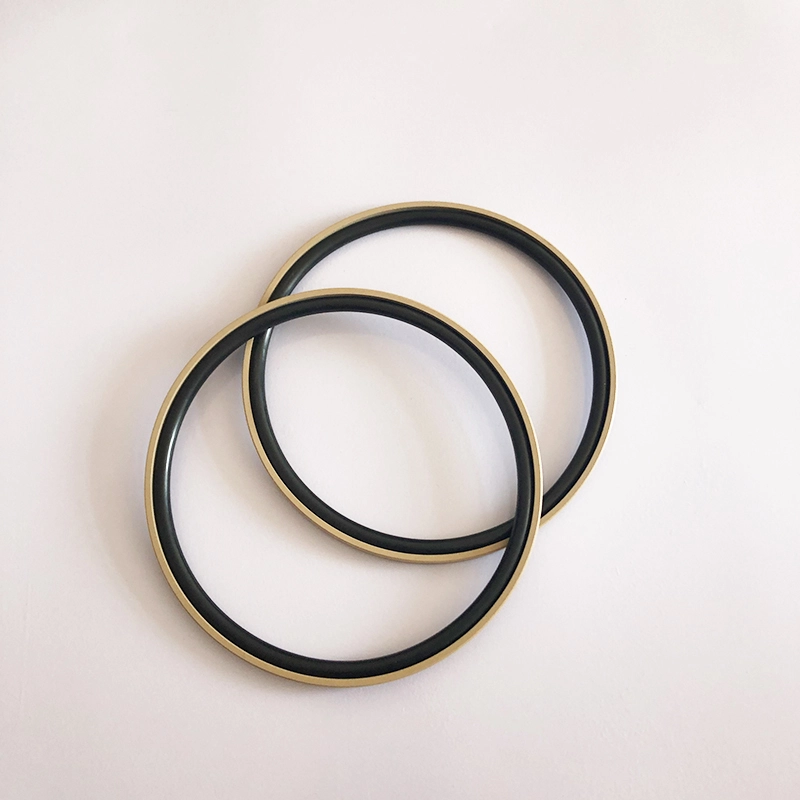

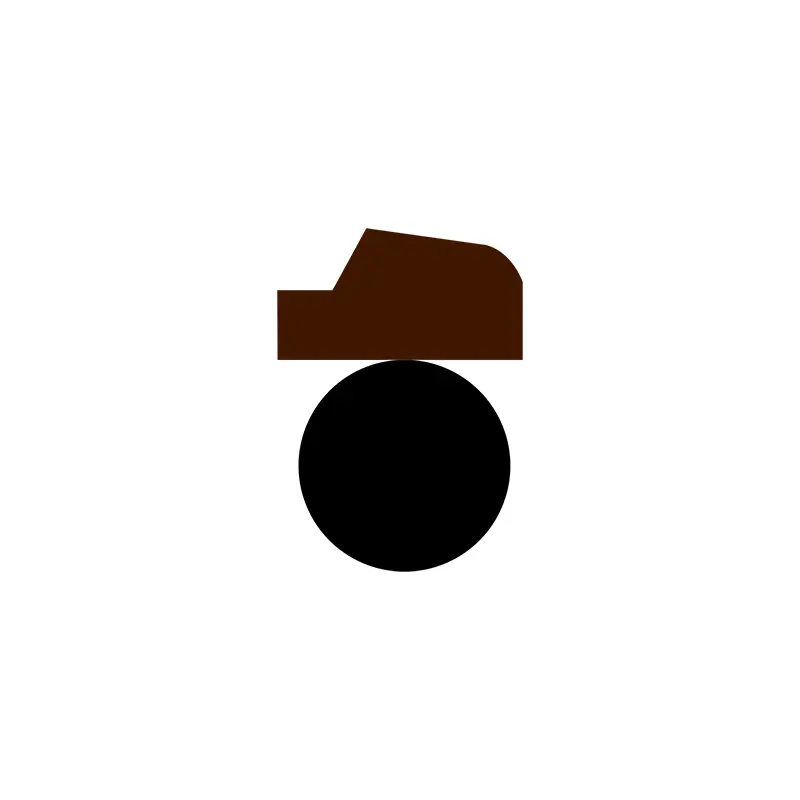

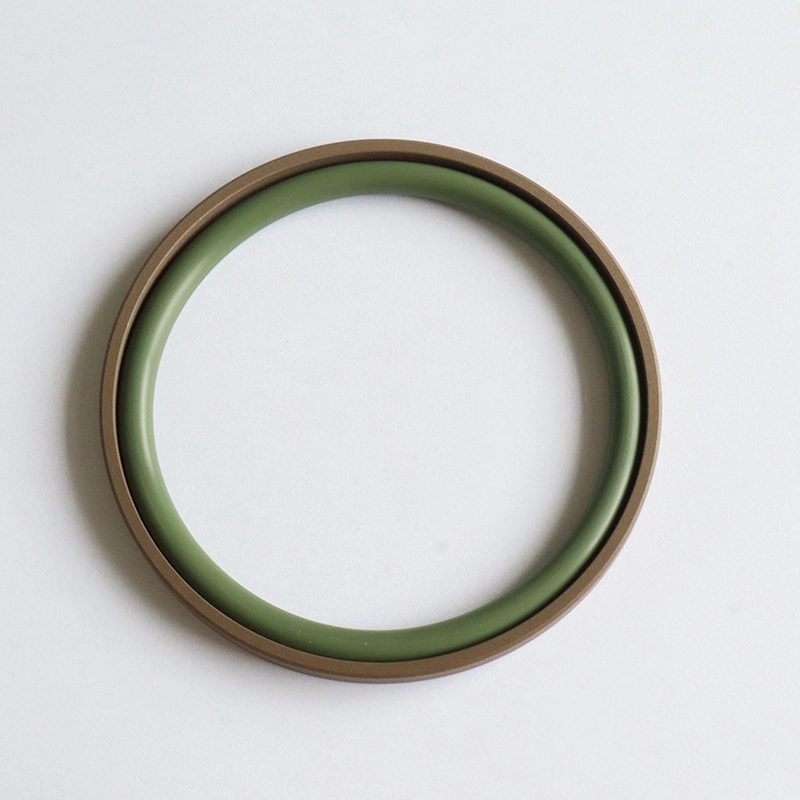

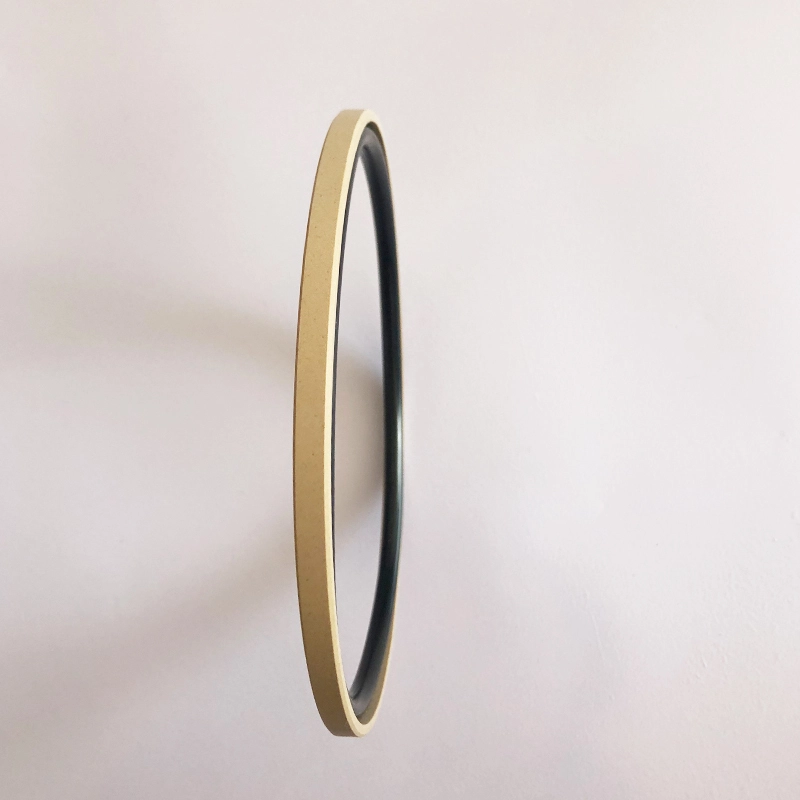

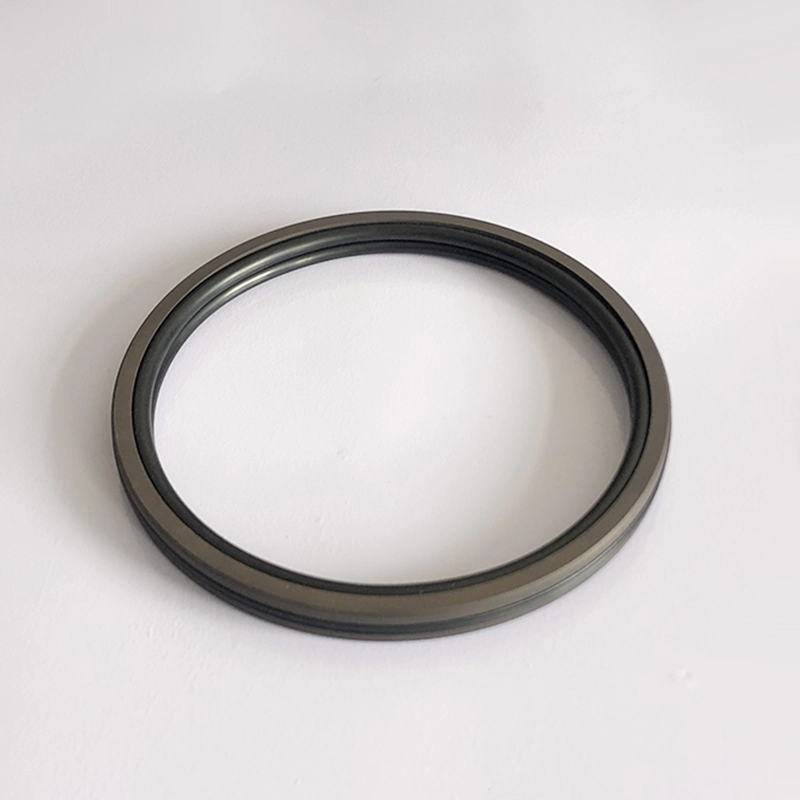

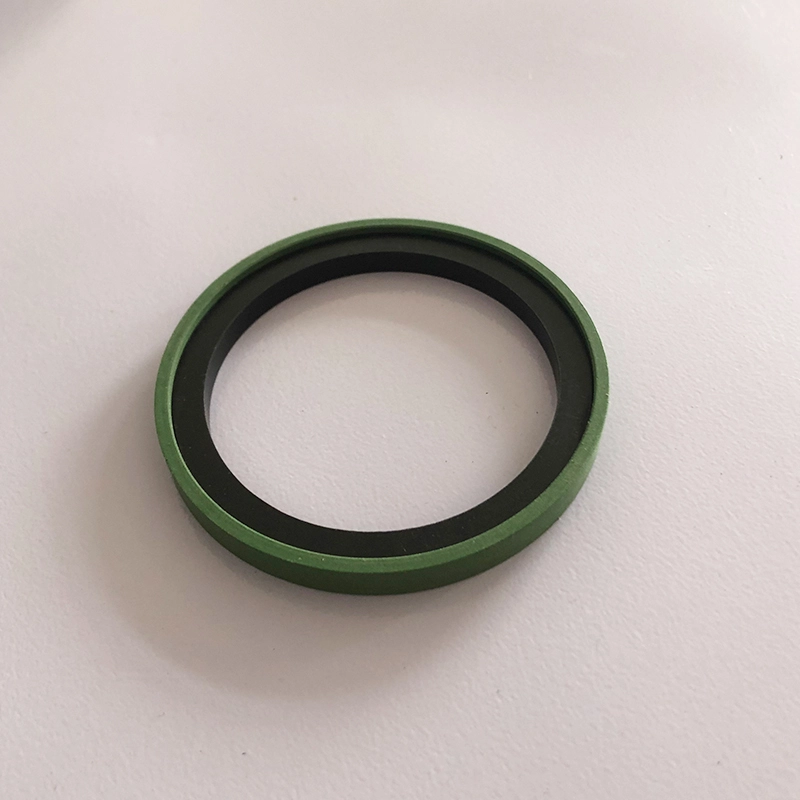

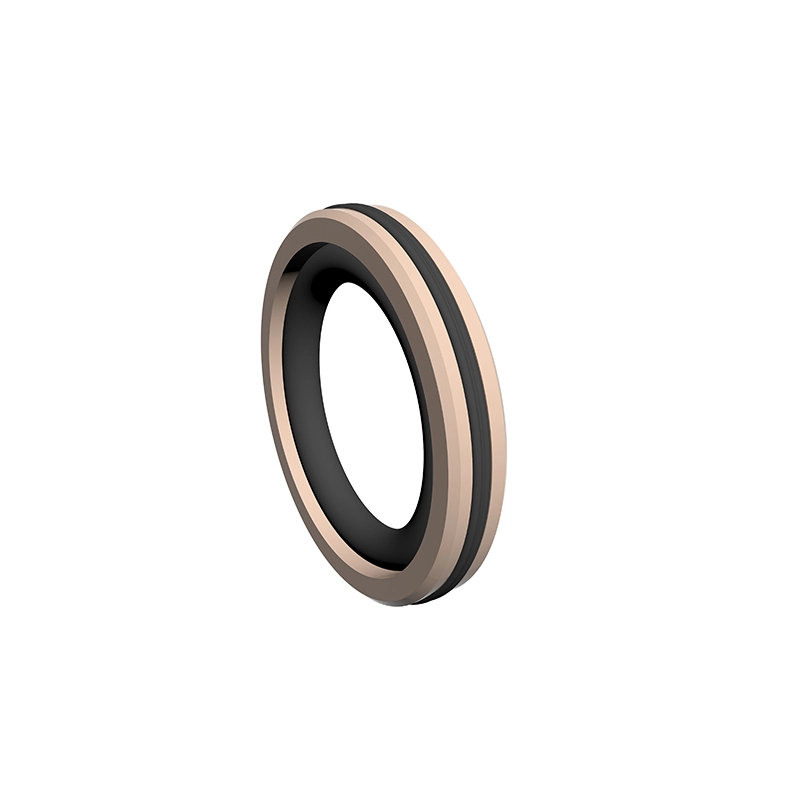

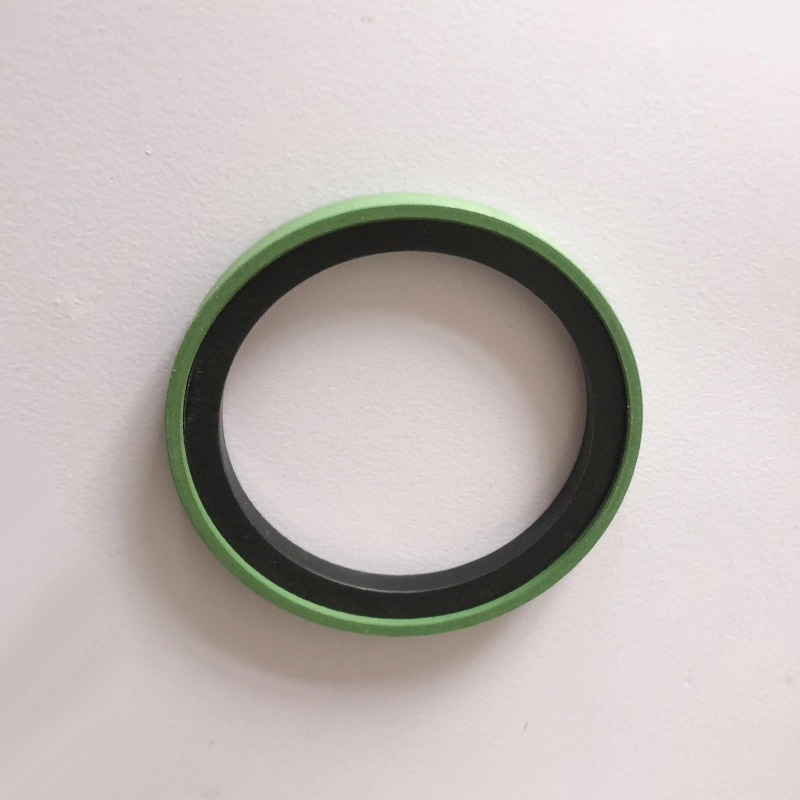

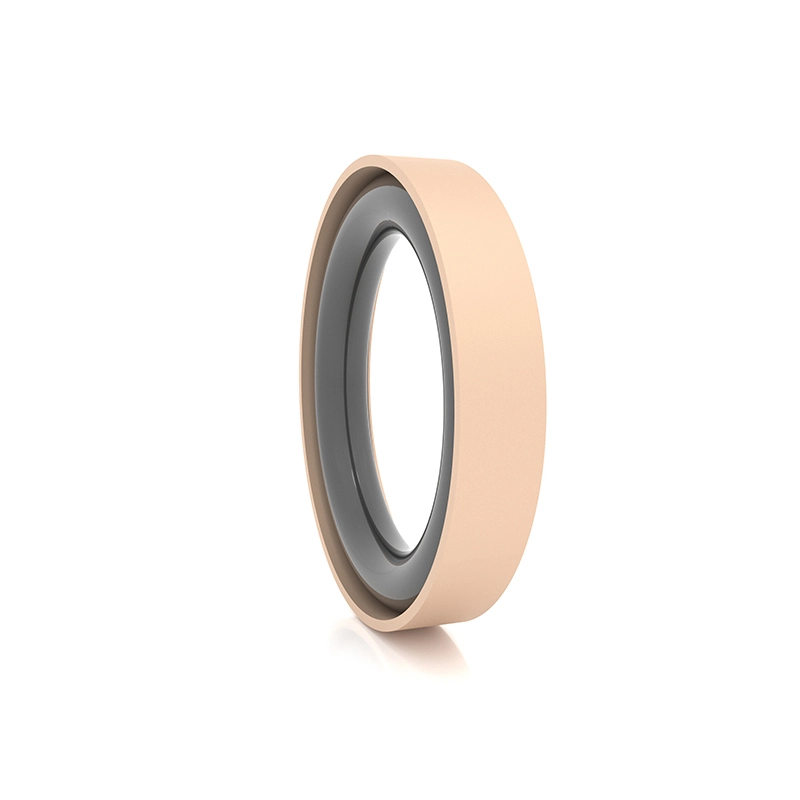

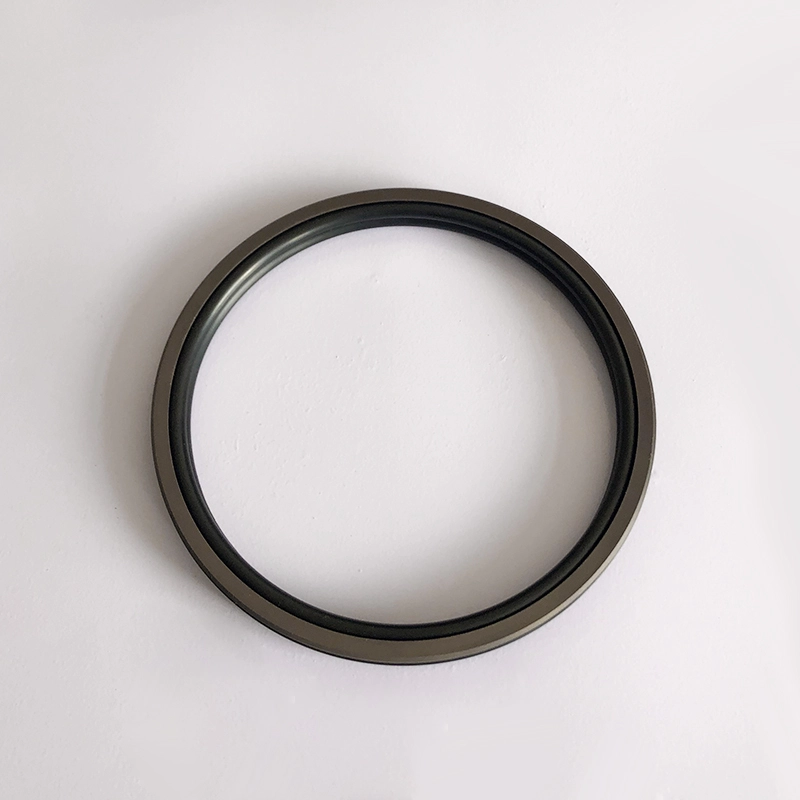

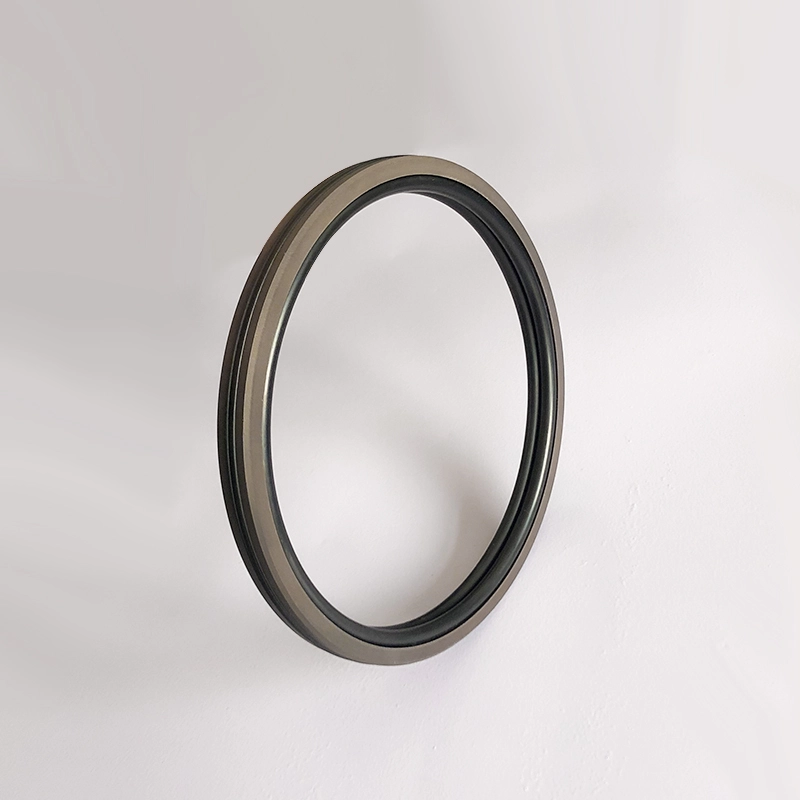

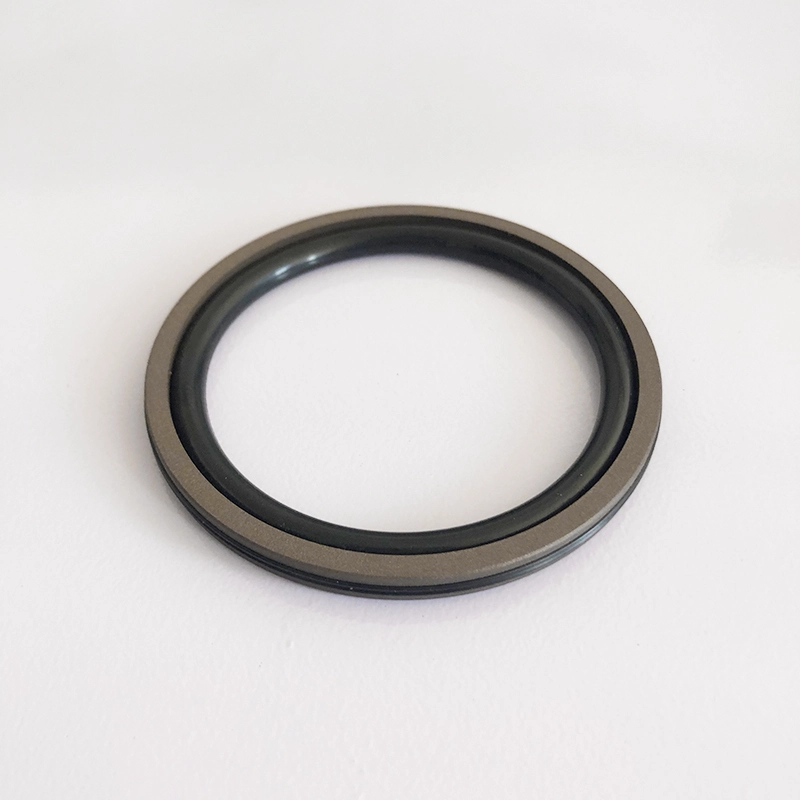

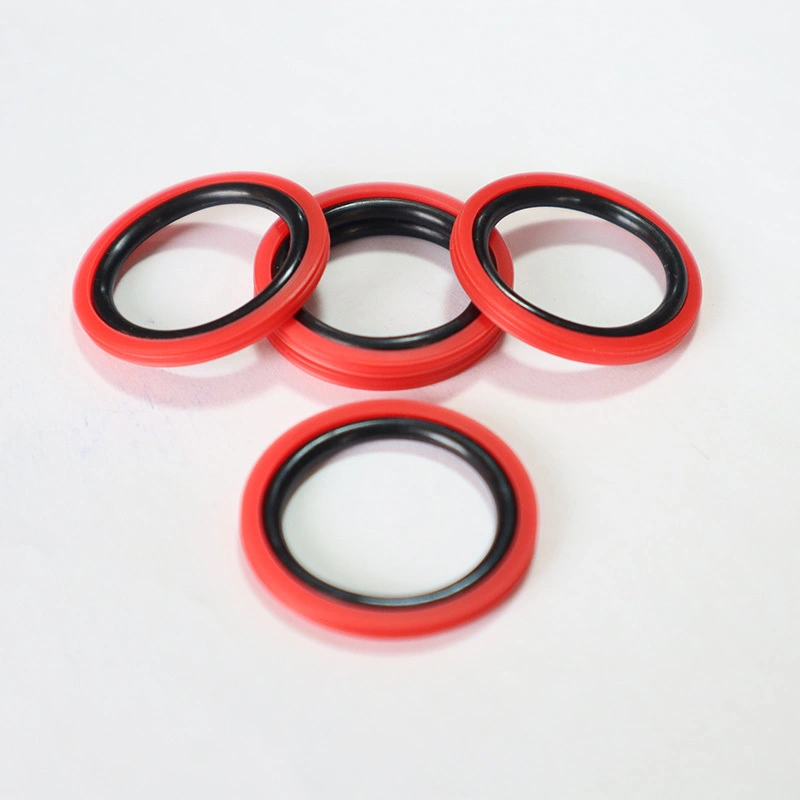

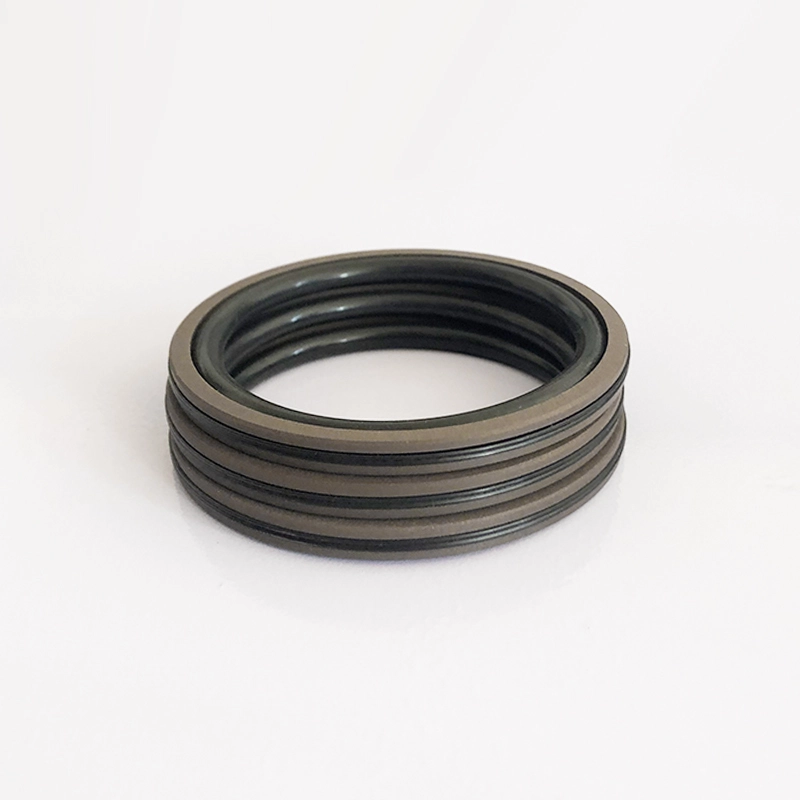

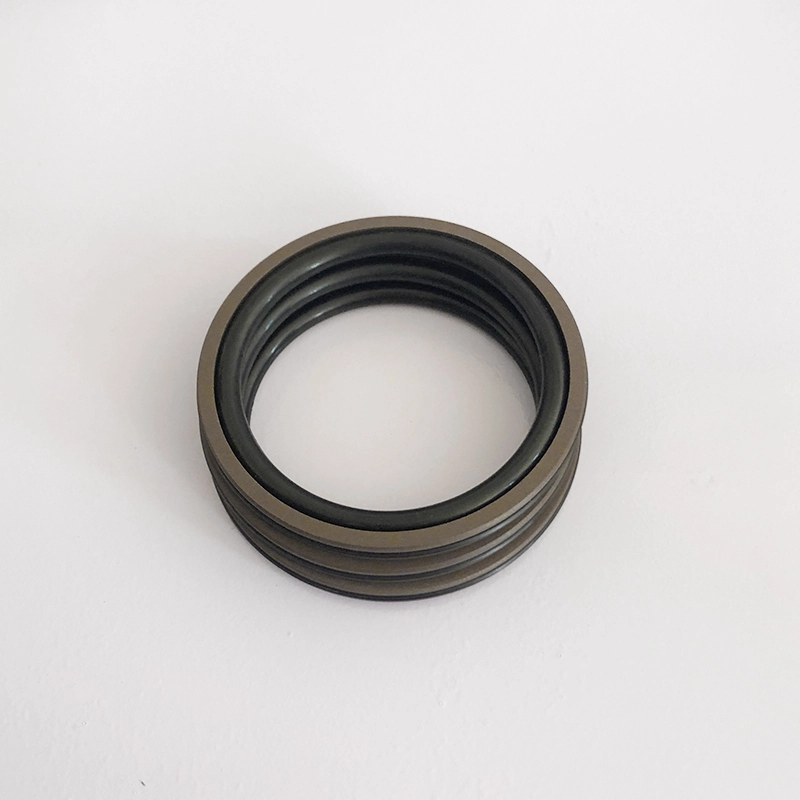

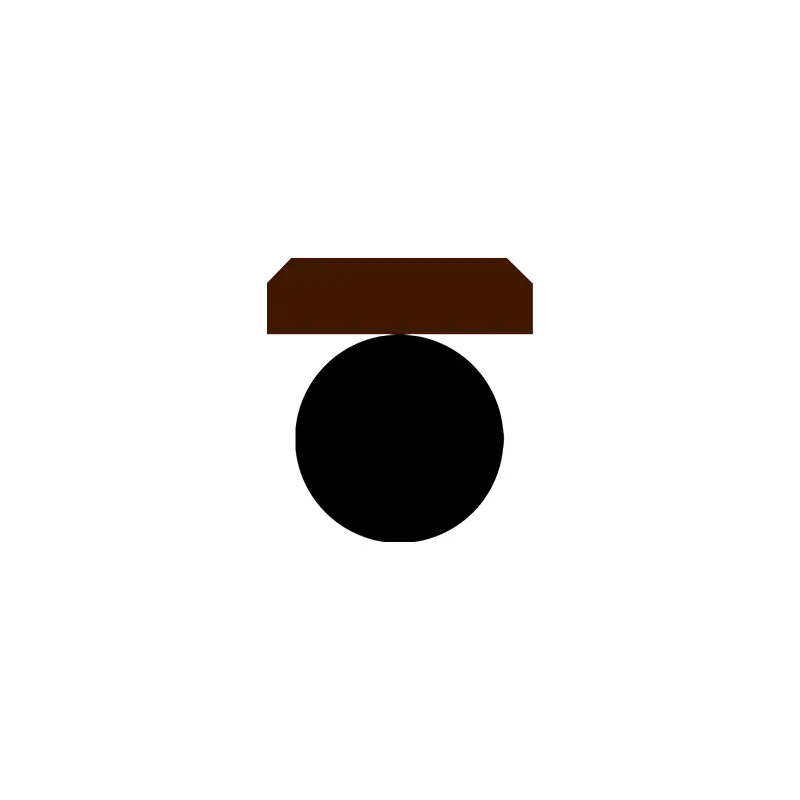

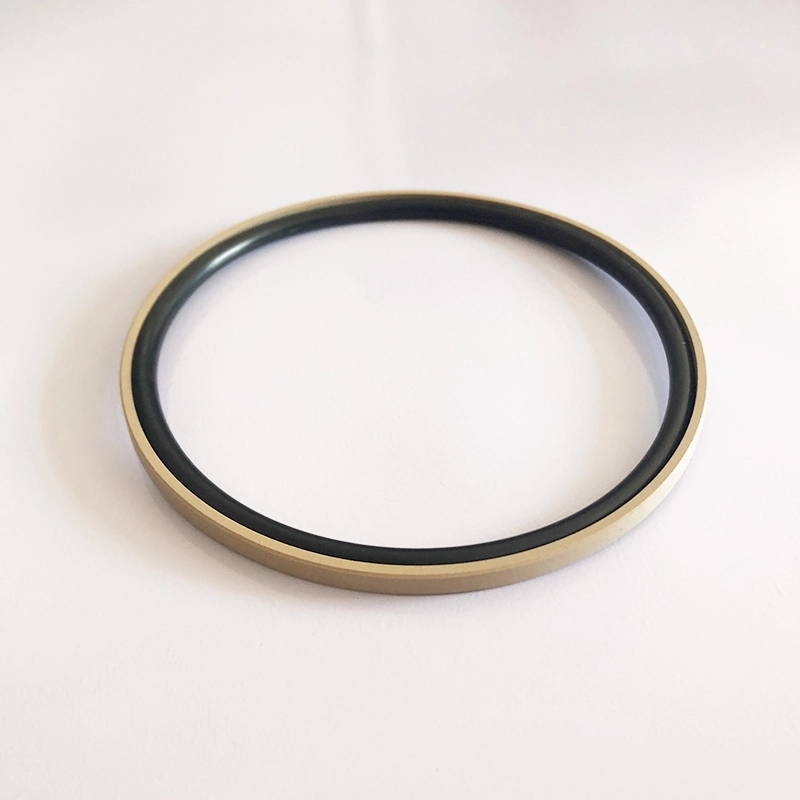

RC61 और RC62 एक भरे हुए PTFE आयताकार सीलिंग रिंग और एक O- आकार की रबर की अंगूठी से बने होते हैं, जो हाइड्रोलिक पारस्परिक गति द्विदिश दबाव सीलिंग के लिए उपयुक्त है। RC61-B एक भरे हुए PTFE स्टेप्ड सीलिंग रिंग और एक ओ-आकार की रबर की अंगूठी से बना है, जो हाइड्रोलिक पारस्परिक गति यूनिडायरेक्शनल प्रेशर सीलिंग के लिए उपयुक्त है। RC62-B एक भारी-शुल्क रिवर्स स्टेप सील है, जो यूनिडायरेक्शनल प्रेशर सीलिंग को सील करने के लिए उपयुक्त है। ओ-रिंग रेडियल बल प्रदान करता है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करता है। यह आम तौर पर भारी हाइड्रोलिक उपकरणों के लिए एक गाइड रिंग के साथ संयोजन में उपयोग किया जाता है। स्प्लिट (ओपन) ग्रूव्स का उपयोग सिलेंडर के लिए 30 मिमी से कम व्यास के साथ किया जाना चाहिए। विशेषताएँ:
1। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;
2। दबाव और कठोर परिस्थितियों में बहुत उच्च दबाव स्थिरता;
3। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;
4। पानी जैसे कम-चिपचिपापन मीडिया को सील करने के लिए इस्तेमाल किया जा सकता है;

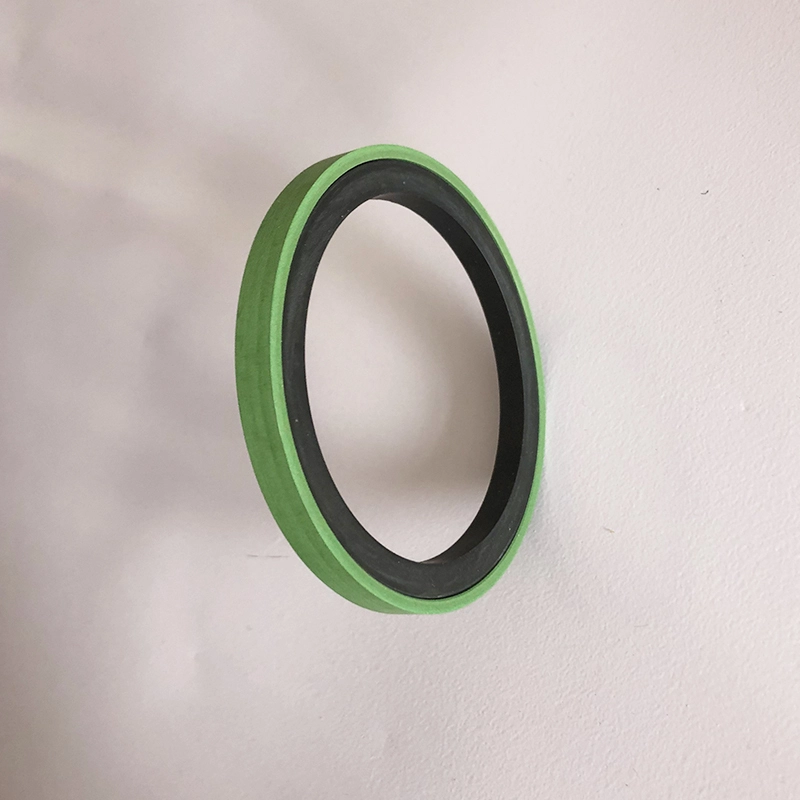

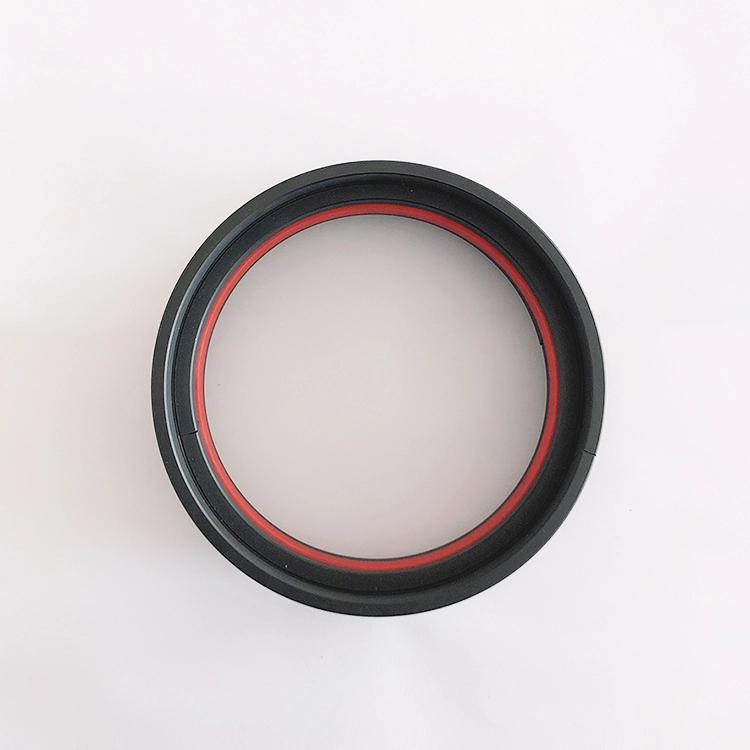

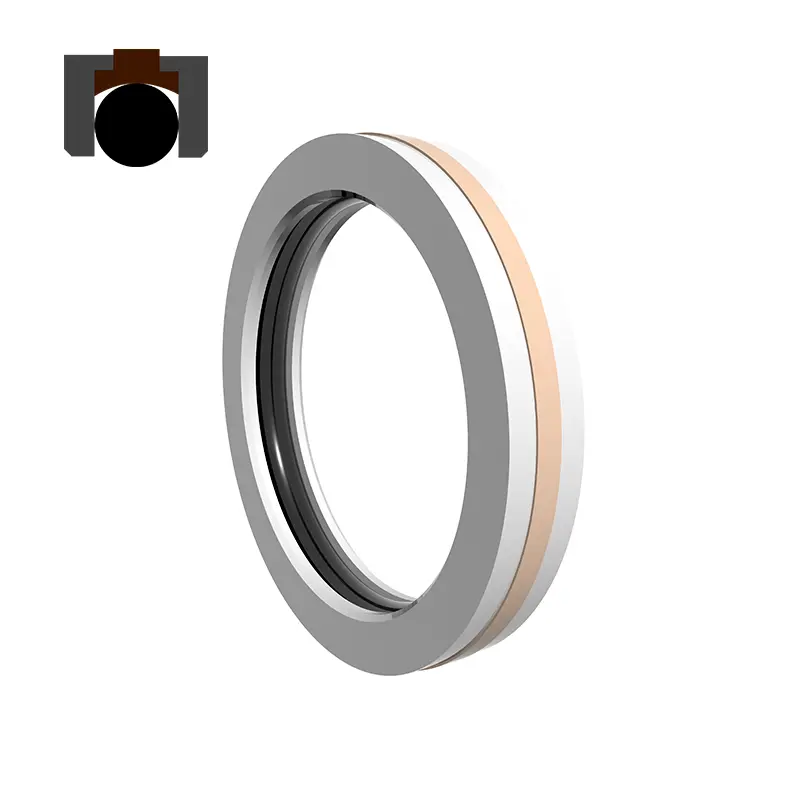

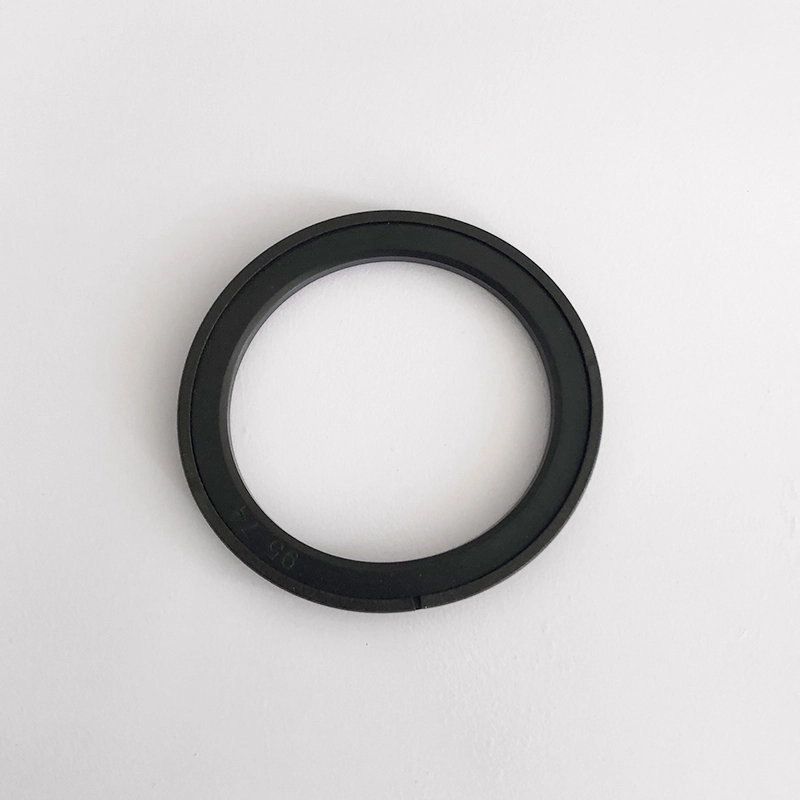

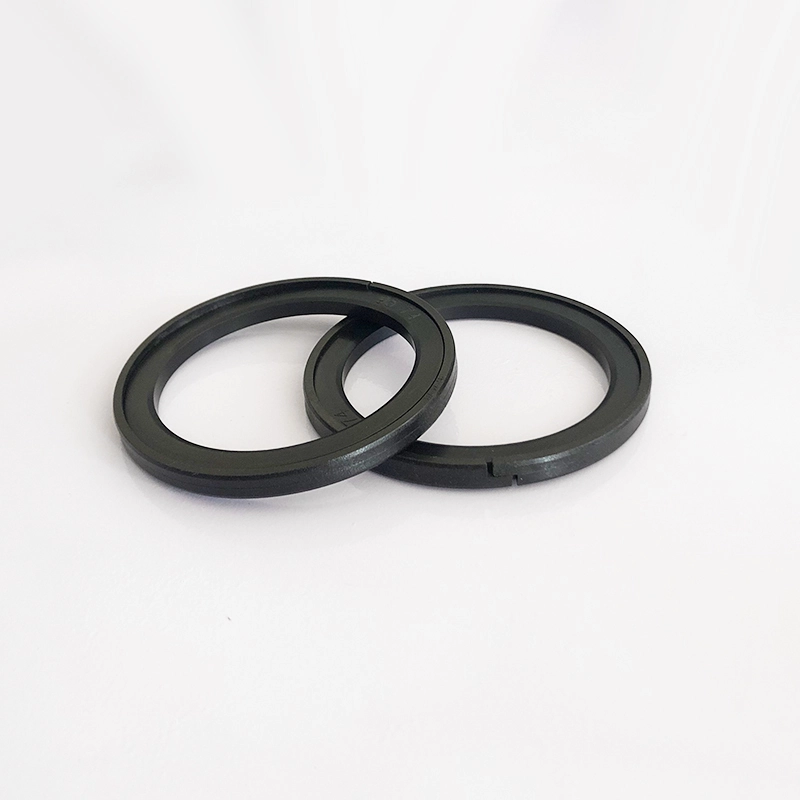

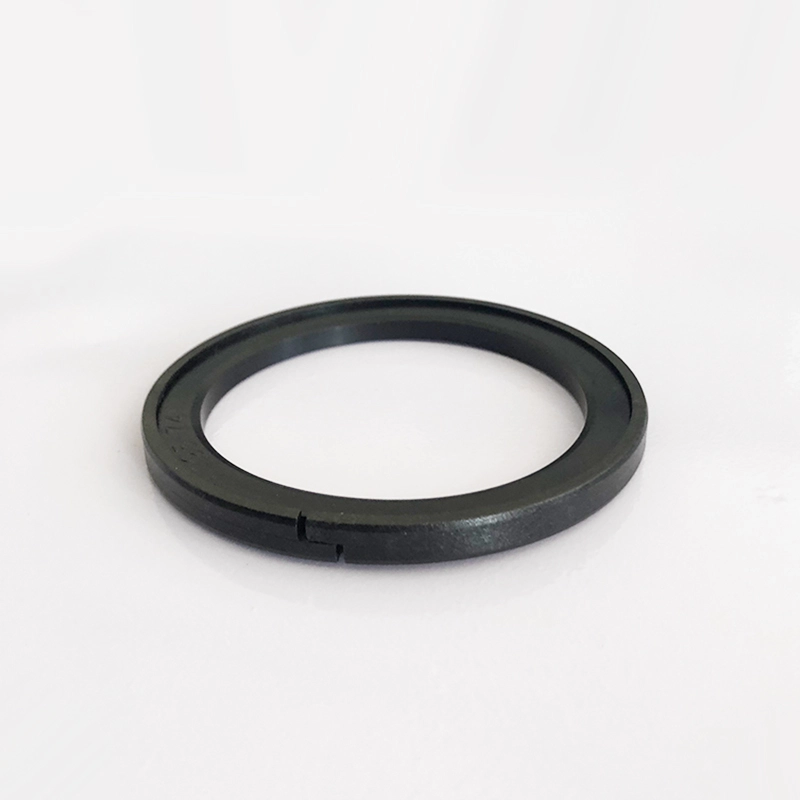

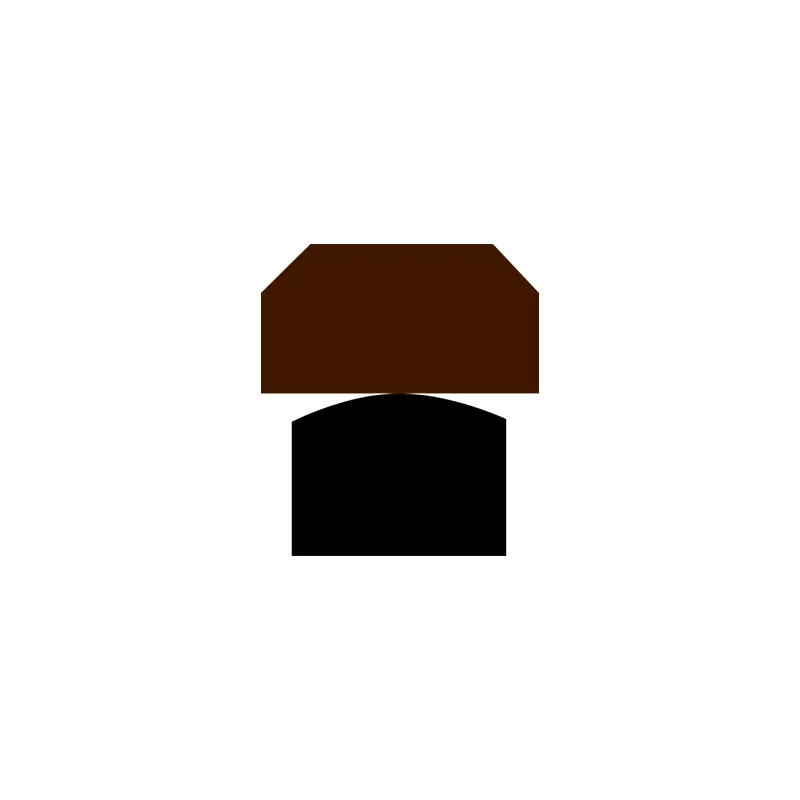

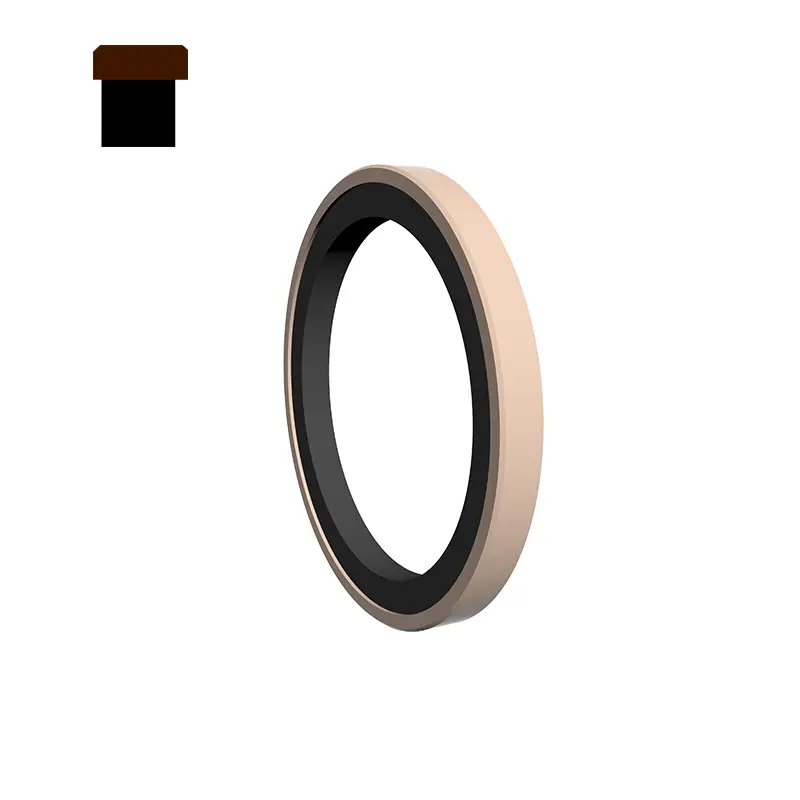

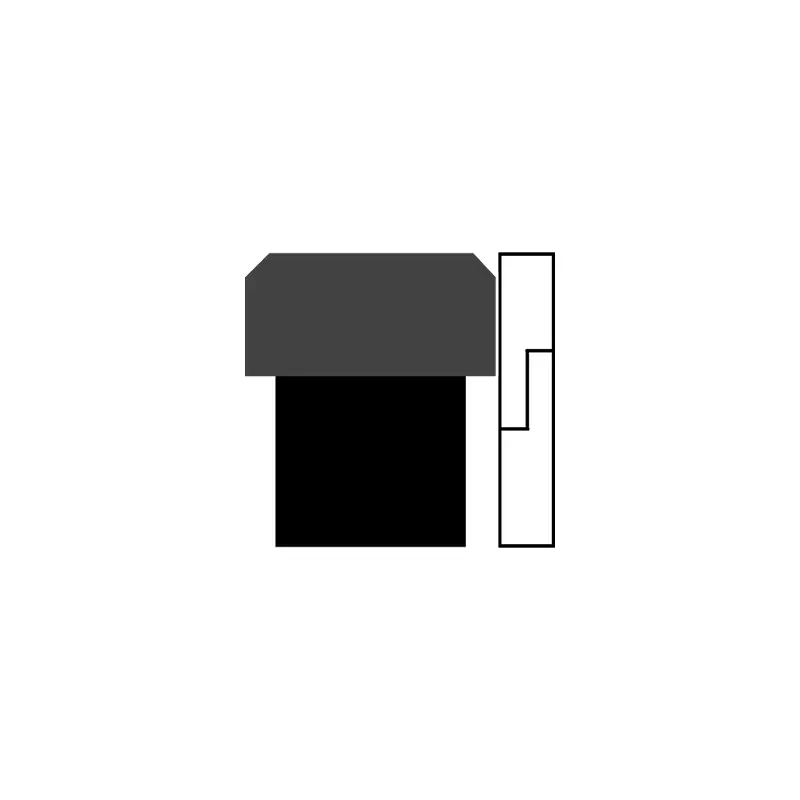

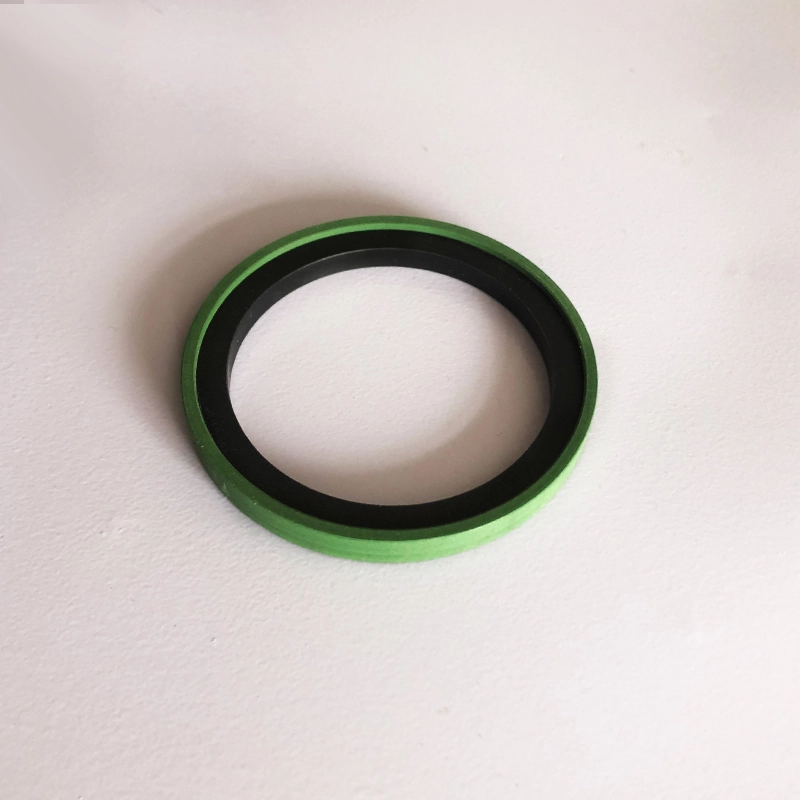

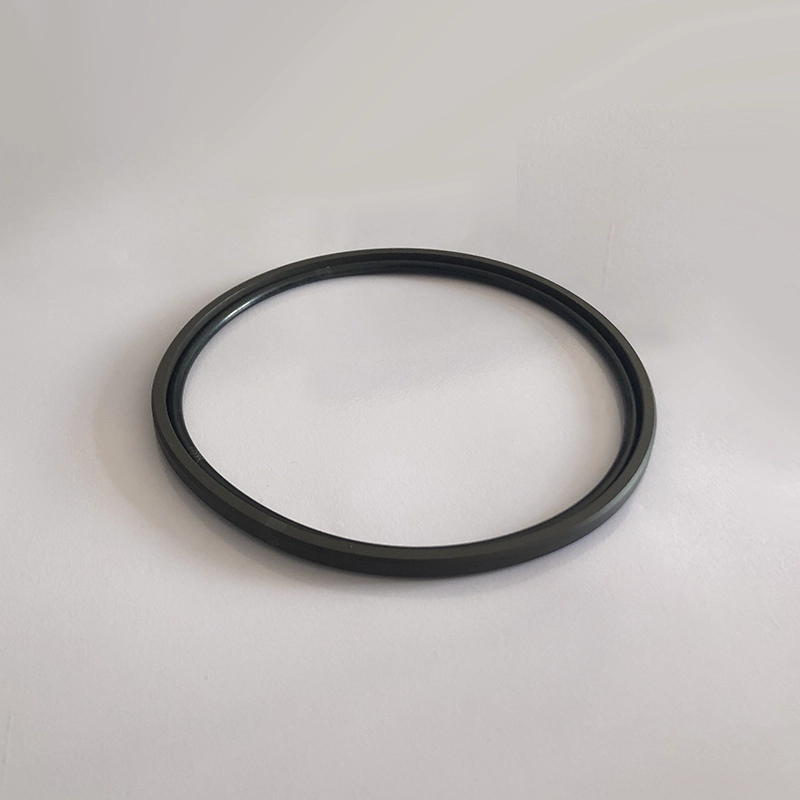

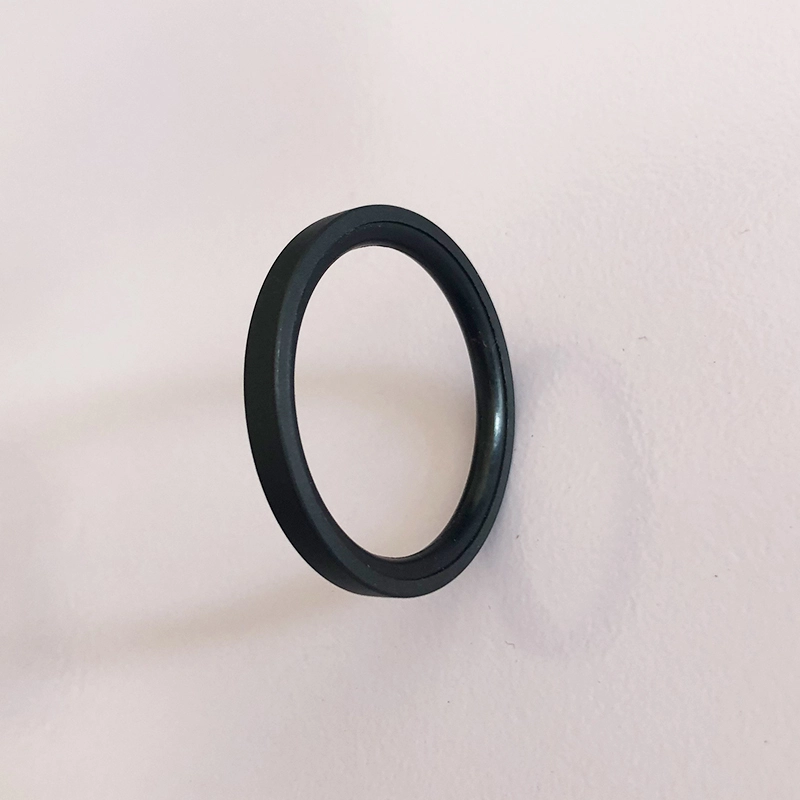

ओके एक थर्माप्लास्टिक ओपन सीलिंग रिंग से बना है जो विशेष सामग्री और एक आयताकार रबर की अंगूठी से बना है, जो हाइड्रोलिक पारस्परिक गति द्विदिश दबाव सीलिंग के लिए उपयुक्त है। रबर की अंगूठी रेडियल बल प्रदान करती है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करती है। चूंकि सीलिंग रिंग एक खुली संरचना को अपनाती है, इसलिए जिस समस्या को ग्लाइड रिंग को स्थापित करने के लिए विशेष उपकरणों की आवश्यकता होती है, उसे हल किया जाता है। विशेषताएँ:
1। कम घर्षण, छोटा शुरुआती प्रतिरोध, चिकनी आंदोलन, कोई रेंगना नहीं;
2। दबाव और कठोर परिस्थितियों में बहुत उच्च दबाव स्थिरता;
3। सरल और सुविधाजनक स्थापना, कोई विधानसभा उपकरण आवश्यक नहीं;
4। पानी जैसे कम-चिपचिपापन मीडिया को सील करने के लिए इस्तेमाल किया जा सकता है;
5। अच्छा एंटी-एक्सट्रूज़न प्रदर्शन, एक बड़े एक्सट्रूज़न गैप की अनुमति देता है।

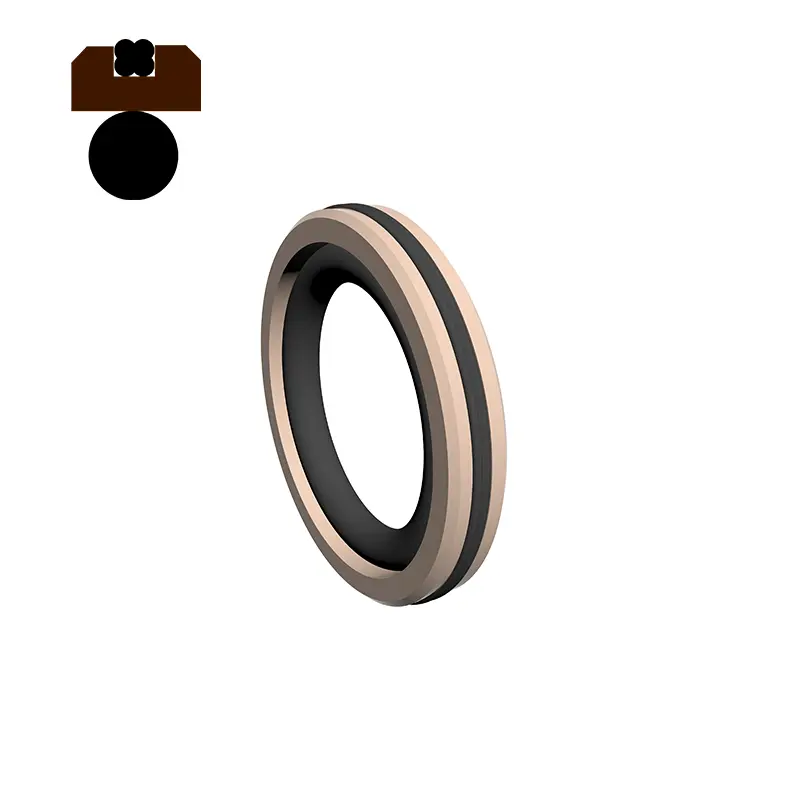

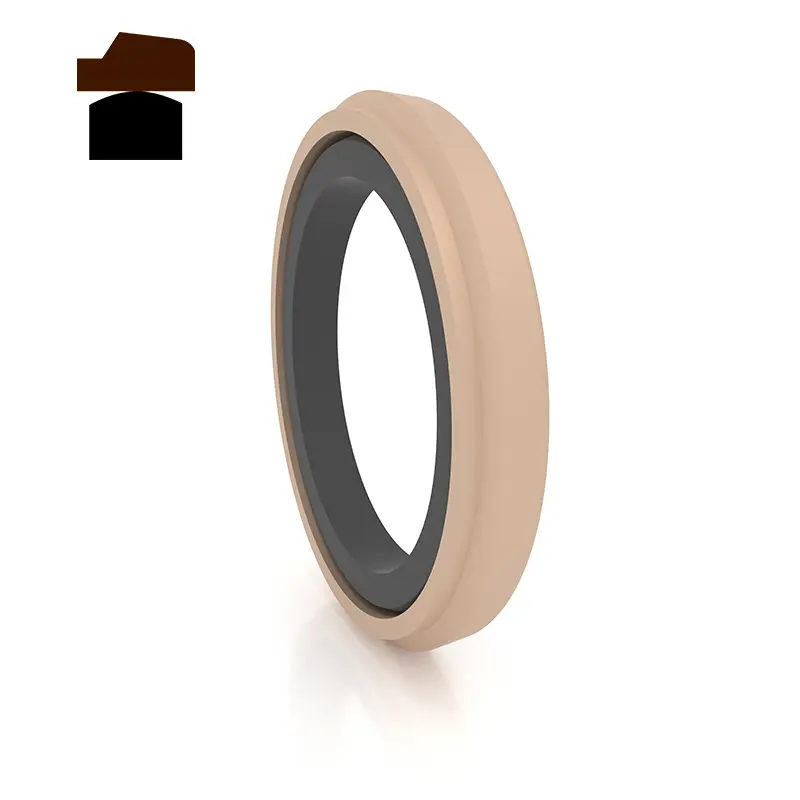

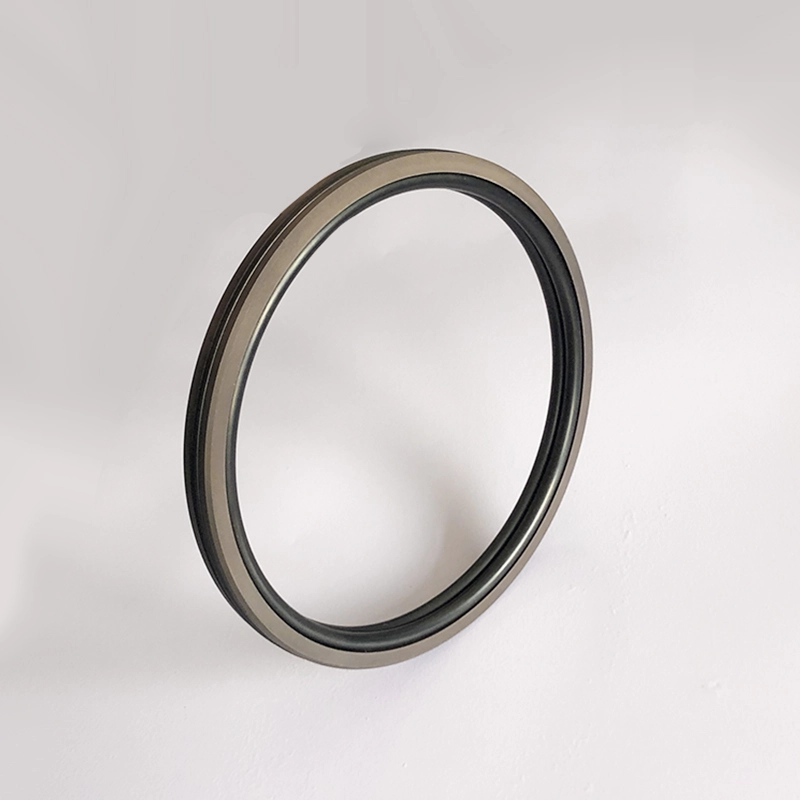

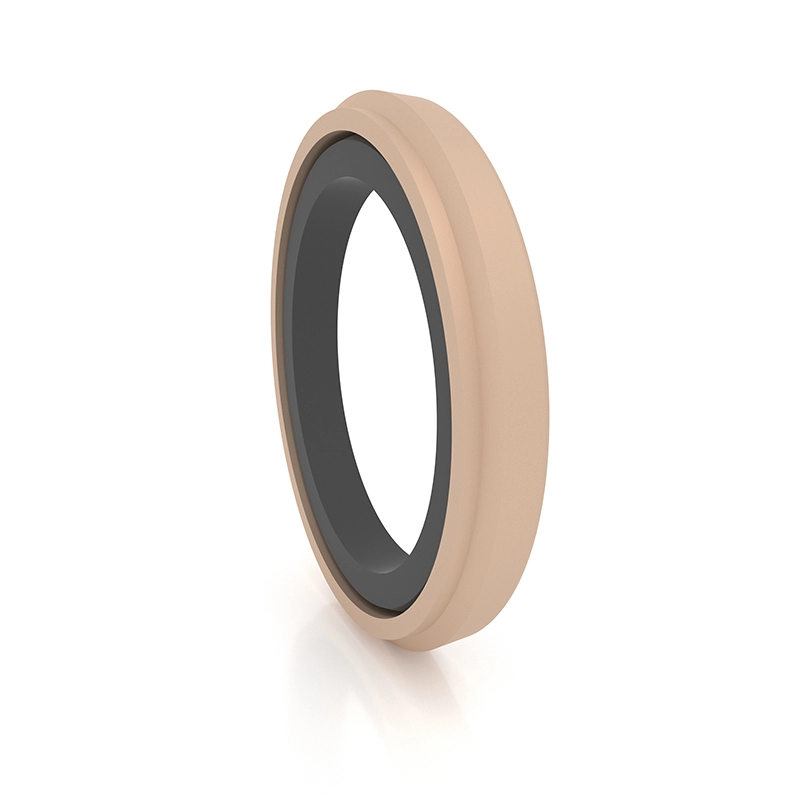

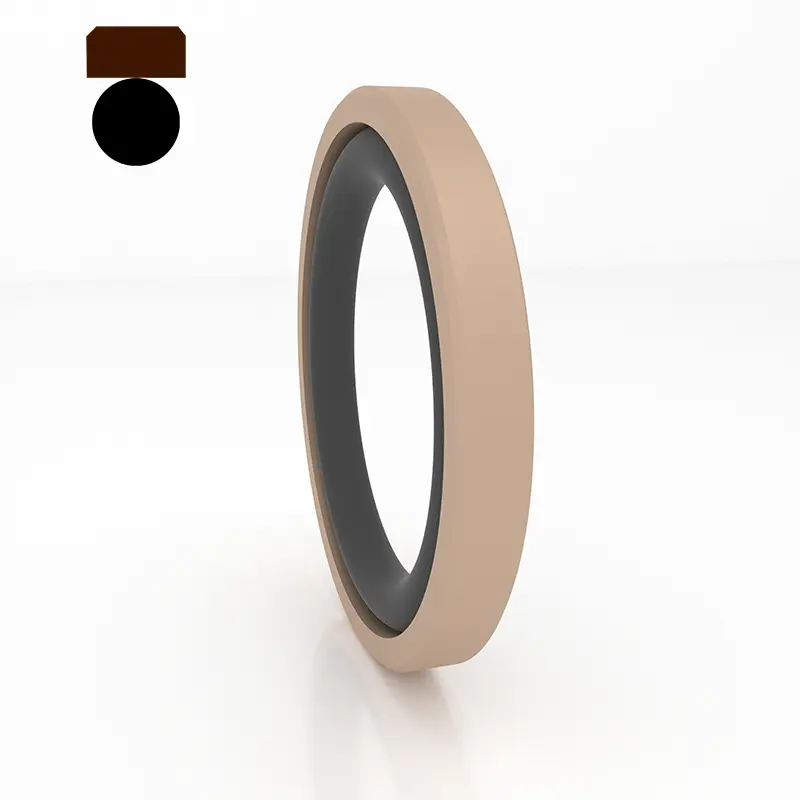

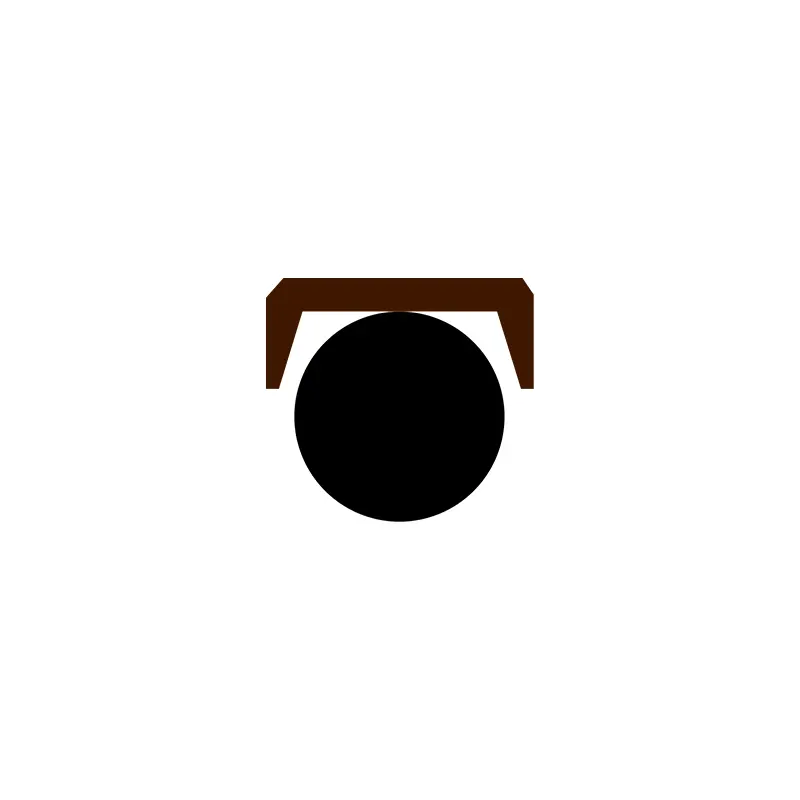

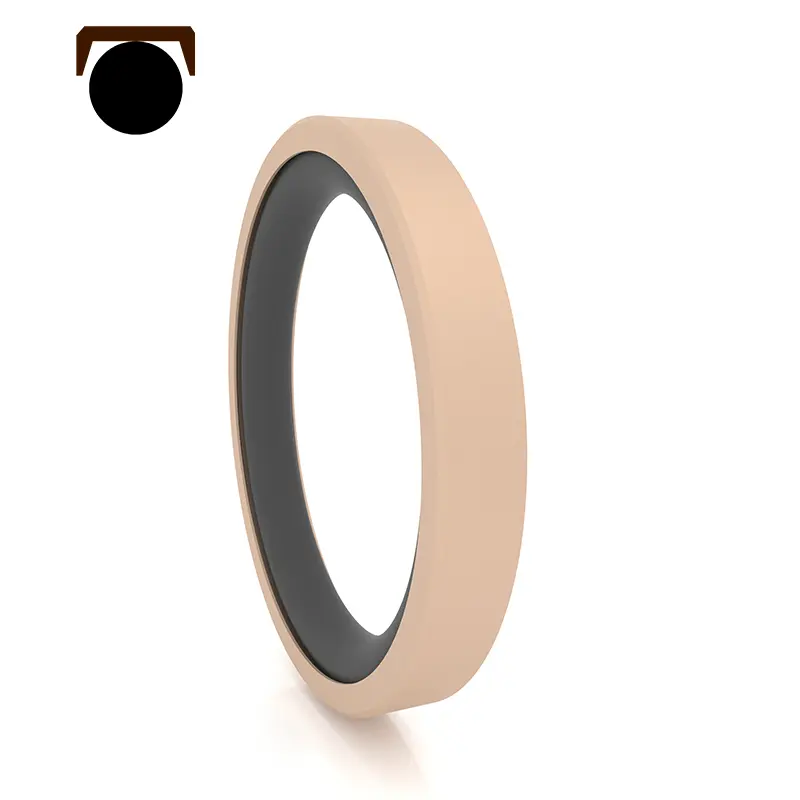

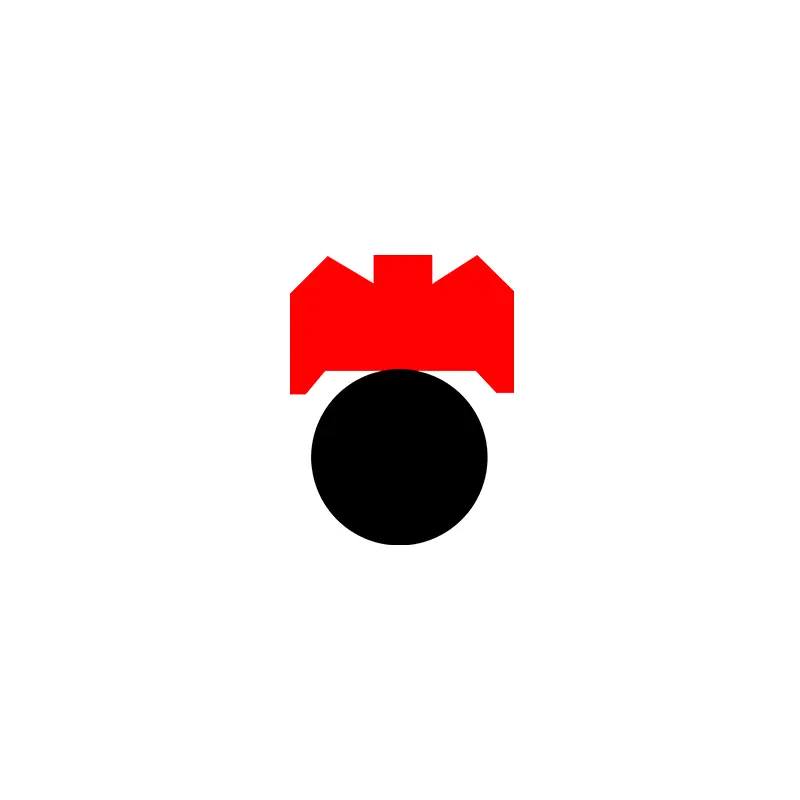

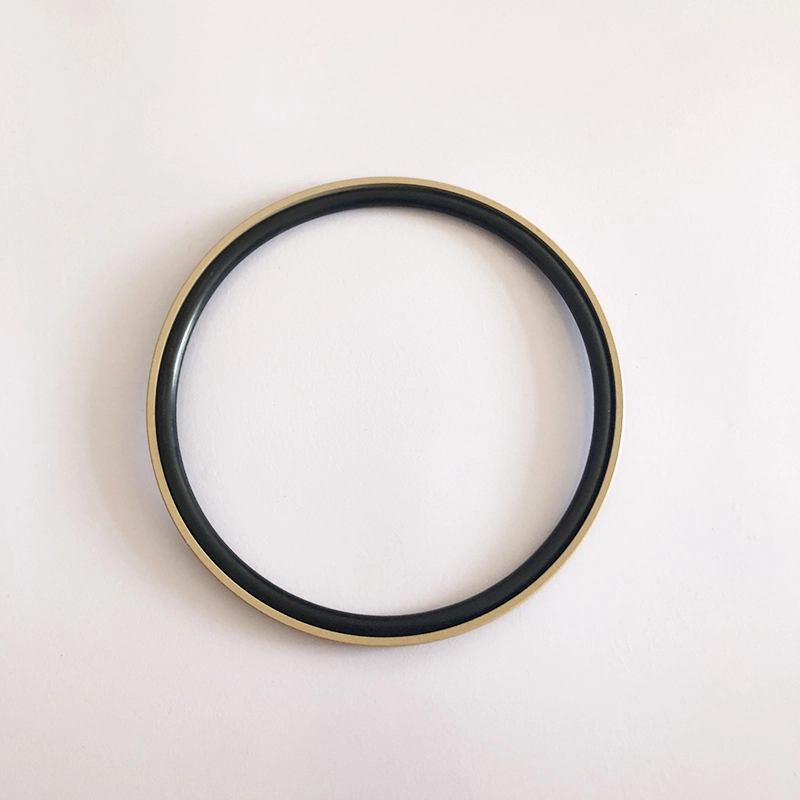

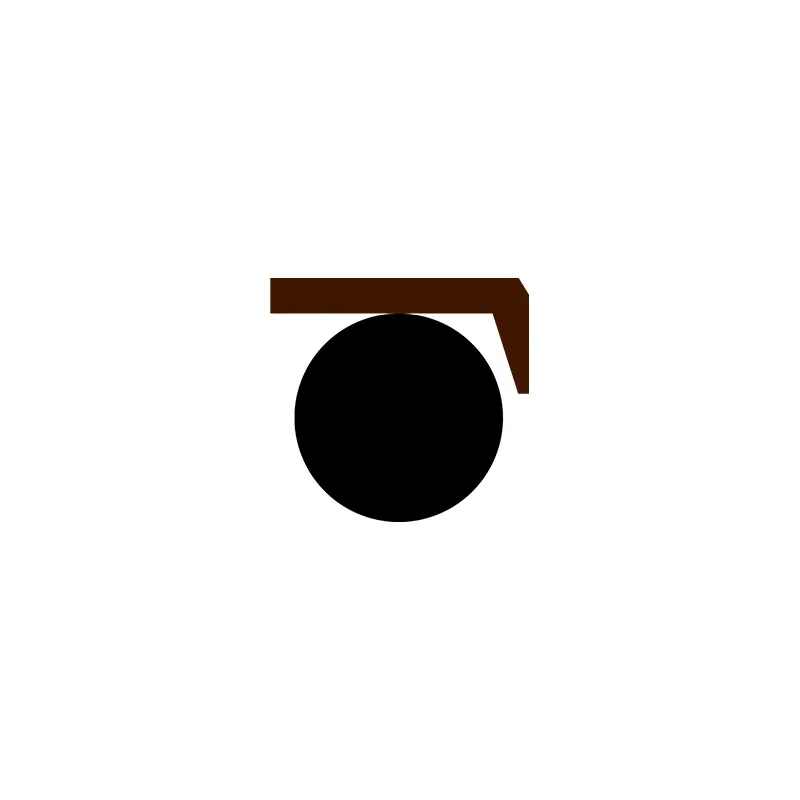

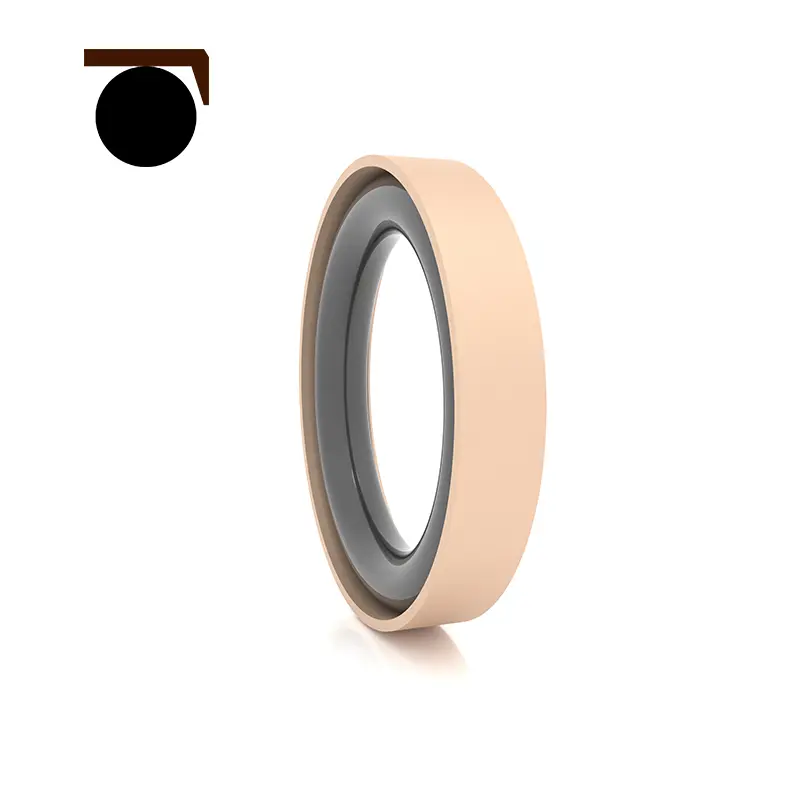

RC63 एक PTFE कैप के आकार की सीलिंग रिंग और एक ओ-आकार की रबर रिंग से बना है, जो हाइड्रोलिक और वायवीय पारस्परिक गति द्विदिश दबाव सीलिंग के लिए उपयुक्त है। ओ-आकार की अंगूठी रेडियल बल प्रदान करती है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करती है। चूंकि सीलिंग रिंग एक पतली लिप डिज़ाइन को अपनाती है, अनुवर्ती मुआवजा क्षमता अच्छी है, इसलिए सीलिंग प्रदर्शन अच्छा है और इसे GB12350 रिंग ग्रूव में स्थापित किया जा सकता है। स्प्लिट (ओपन) ग्रूव्स का उपयोग 30 मिमी से कम सिलेंडर व्यास के लिए किया जाना चाहिए। विशेषताएँ:
1। इसका उपयोग हाइड्रोलिक और वायवीय दोनों के लिए किया जा सकता है, और इसका उपयोग द्विदिश दबाव सीलिंग के लिए किया जा सकता है;
2। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;
3। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;
छोटे संरचनात्मक स्थान, आसान स्थापना और रखरखाव;

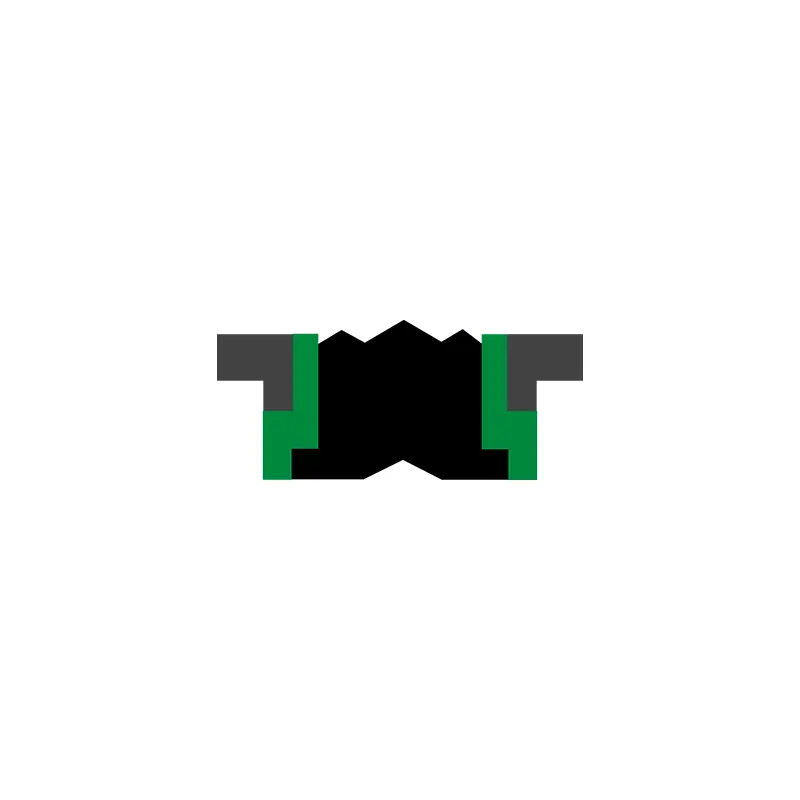

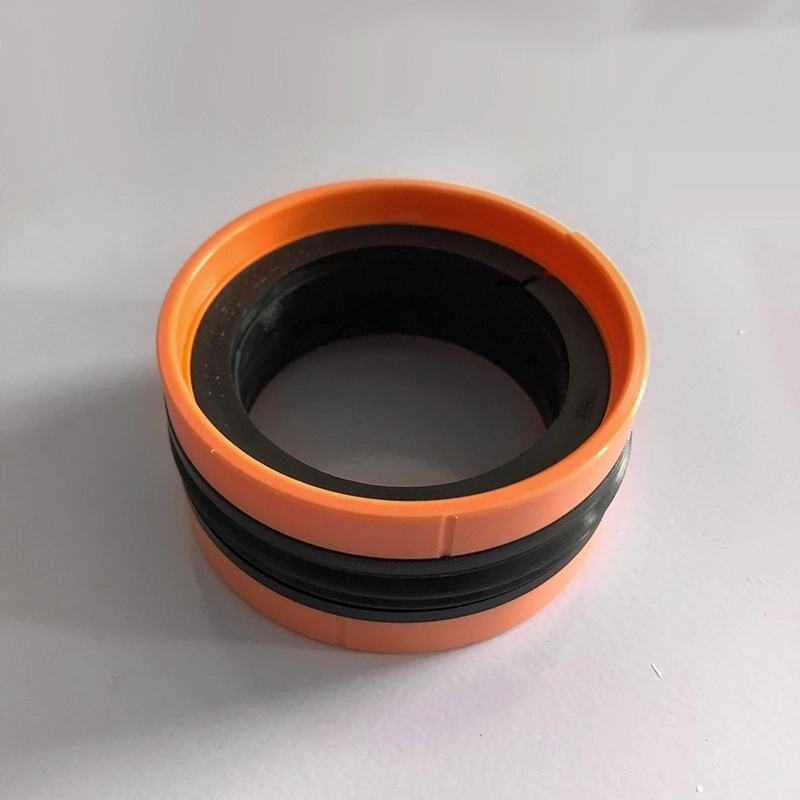

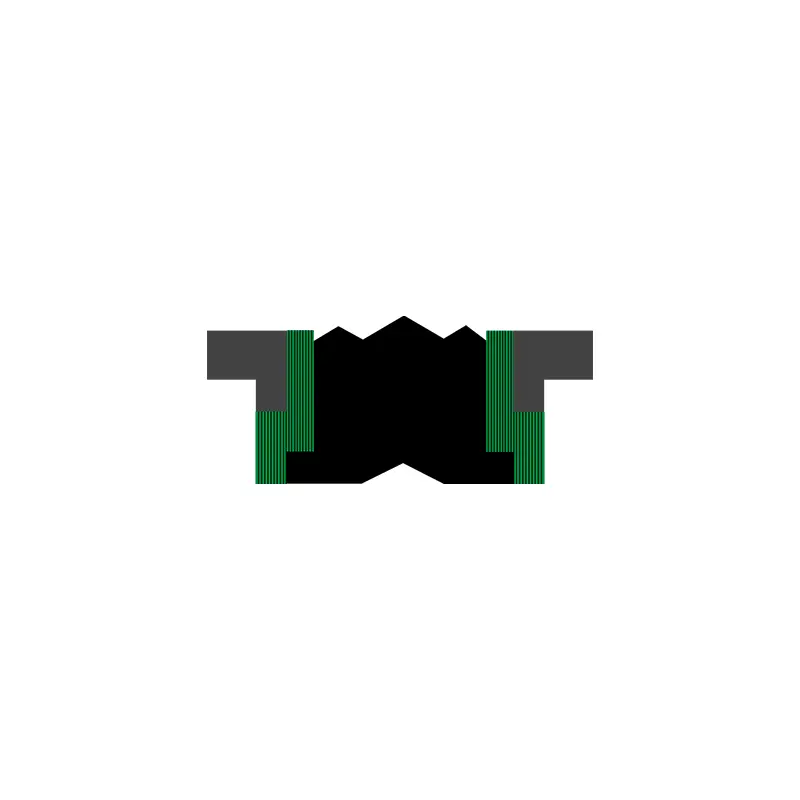

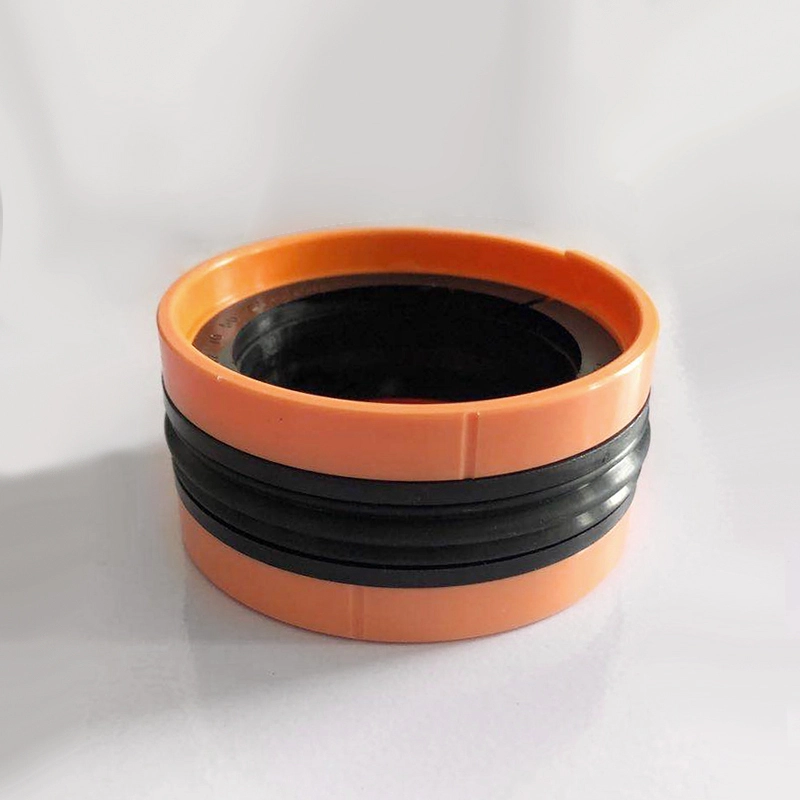

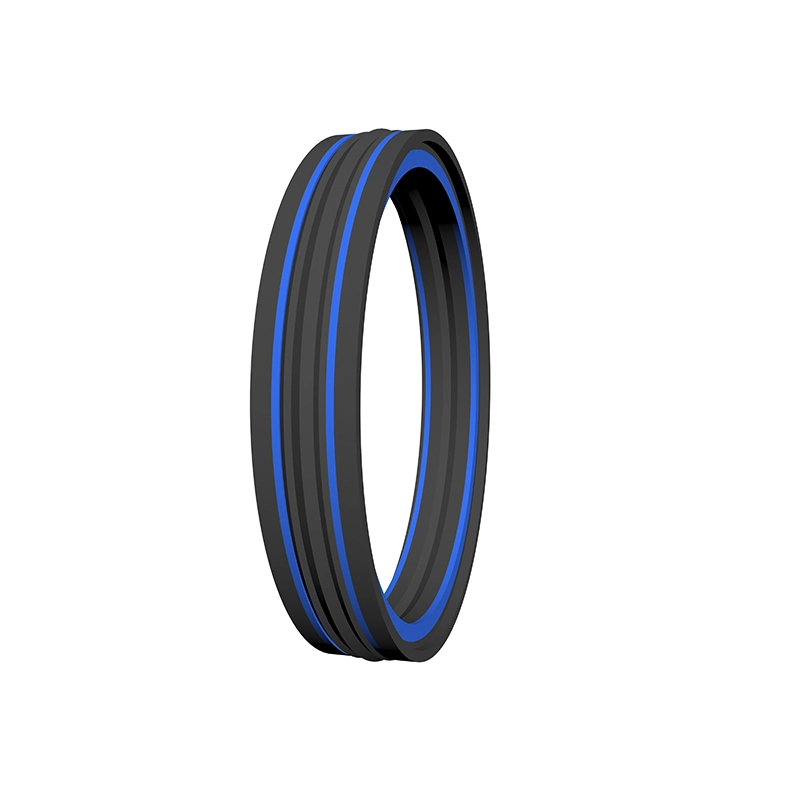

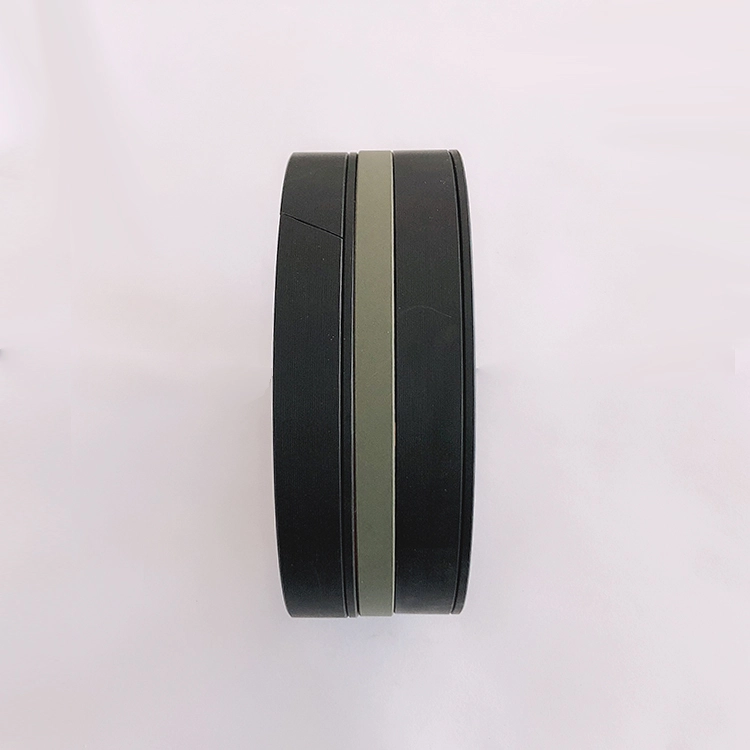

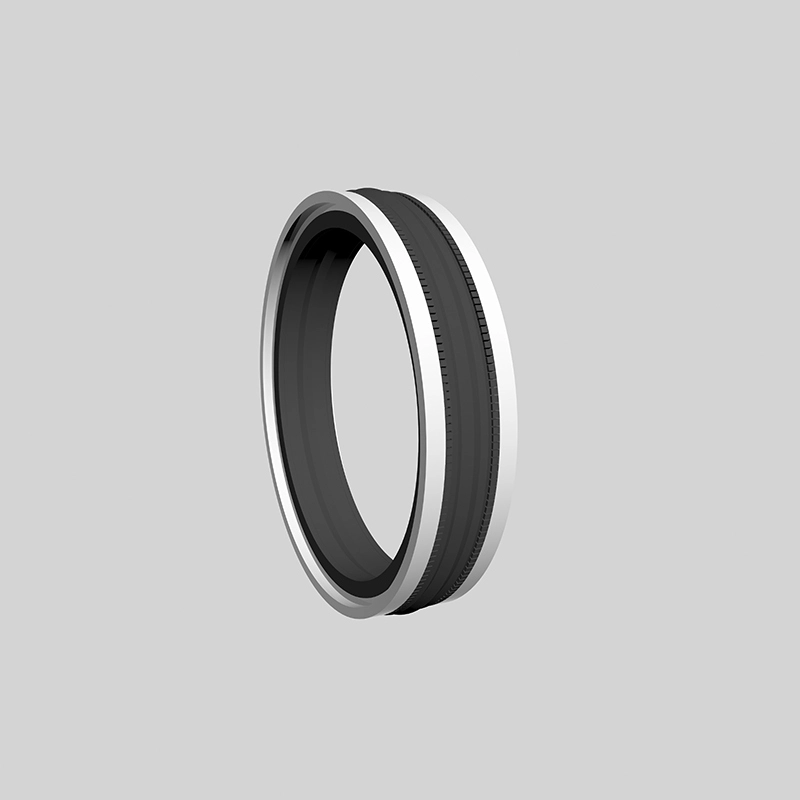

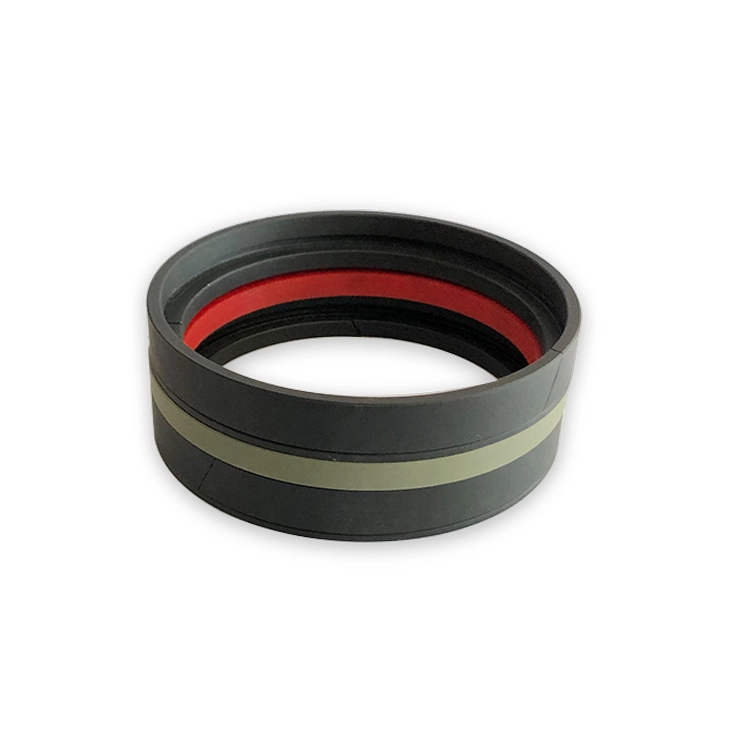

केडीएएस, टीपीएम (विशेष आकार) एक पांच-कॉम्बिनेशन संपीड़न पिस्टन सील असेंबली है जिसमें एक रबर सीलिंग तत्व, दो रिटेनिंग रिंग और दो गाइड रिंग शामिल हैं। द्विदिश दबाव पिस्टन सीलिंग के लिए उपयुक्त। विशेषताएँ:
1। अच्छी सीलिंग, उच्च विश्वसनीयता, कॉम्पैक्ट संरचना;
2। रेडियल गैप में निचोड़ा नहीं जाएगा;
3। सरल स्थापना, अभिन्न पिस्टन स्थापना;
एनबीआर सीलिंग तत्व का विशेष ज्यामितीय आकार इसे स्थापना के दौरान खांचे में घुमाने से रोकता है।

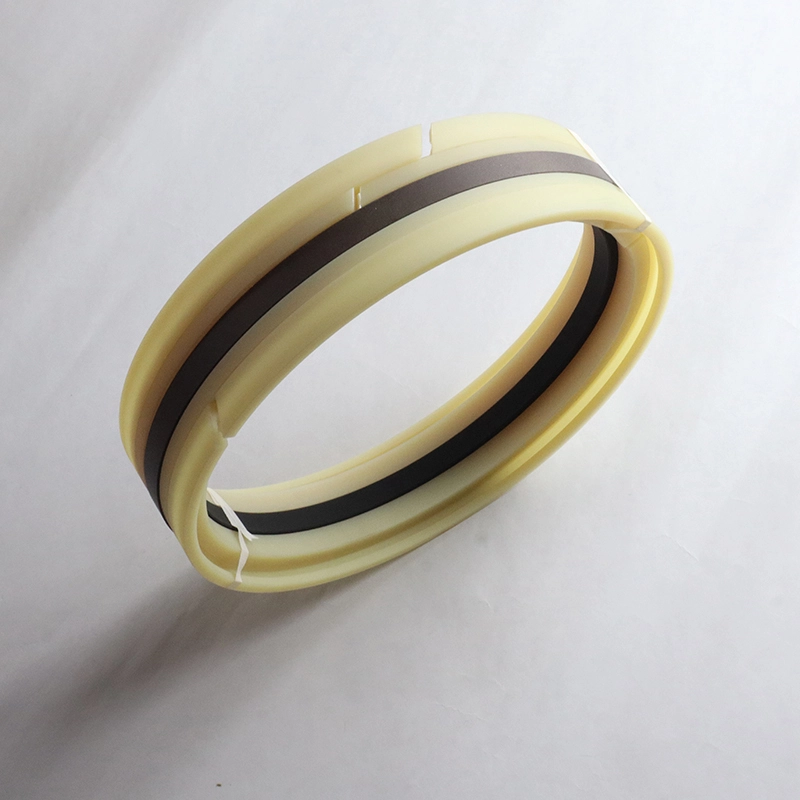

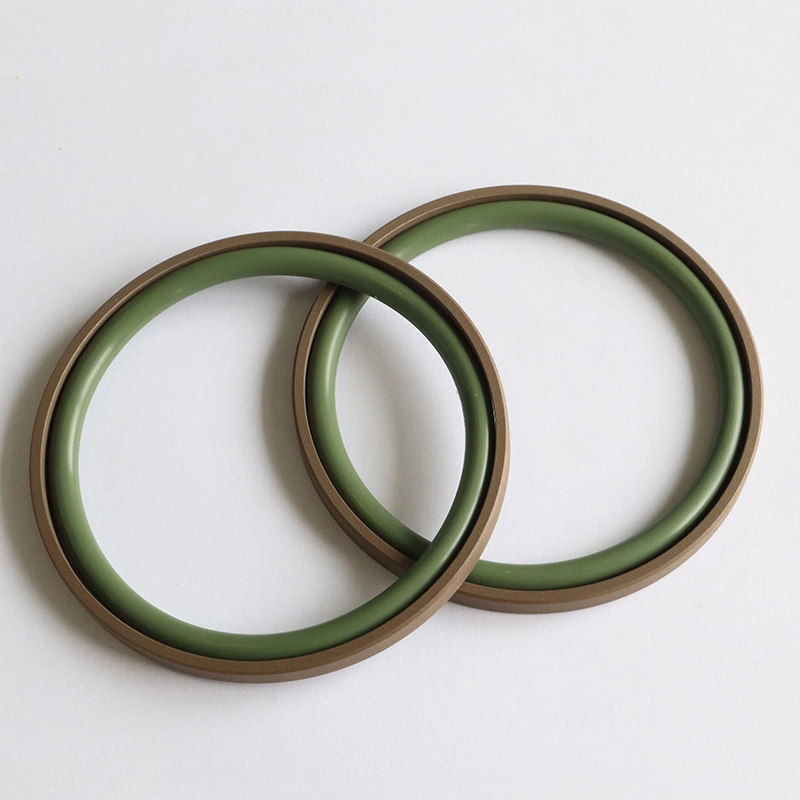

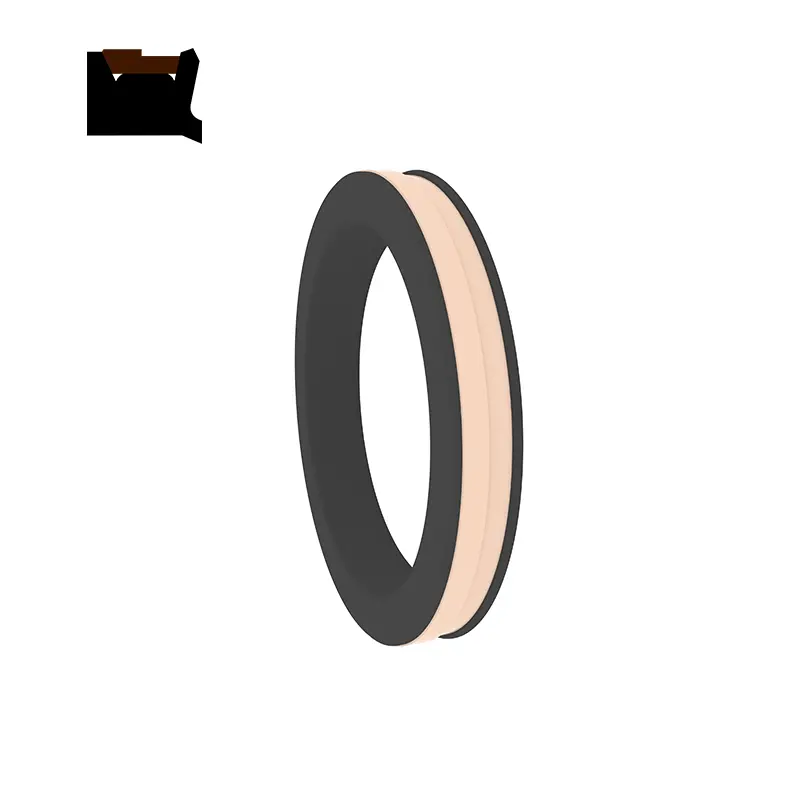

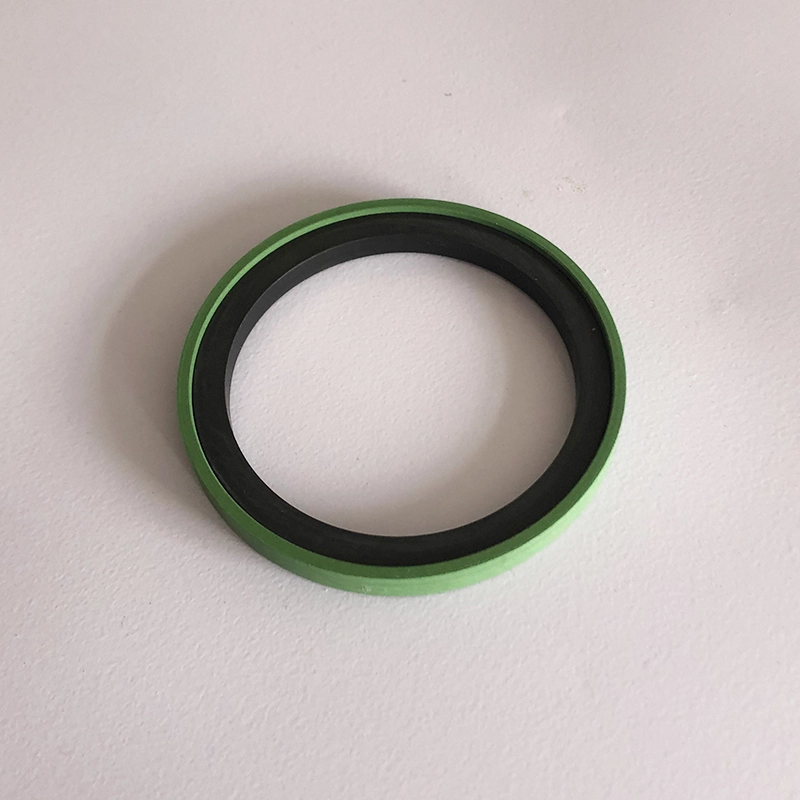

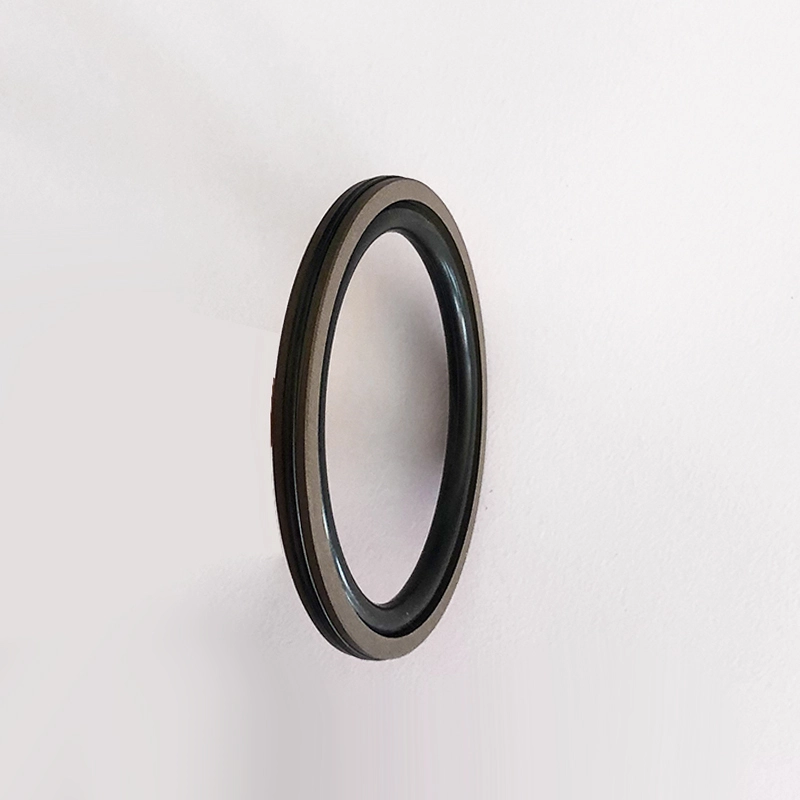

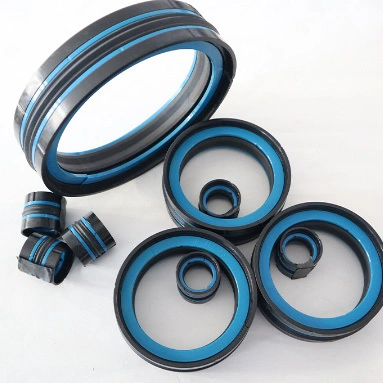

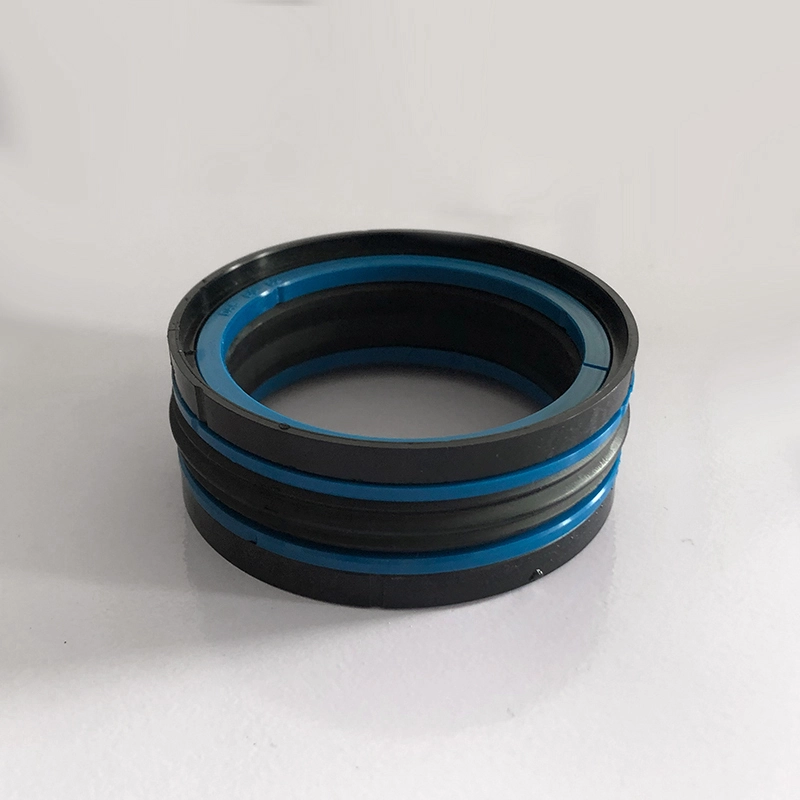

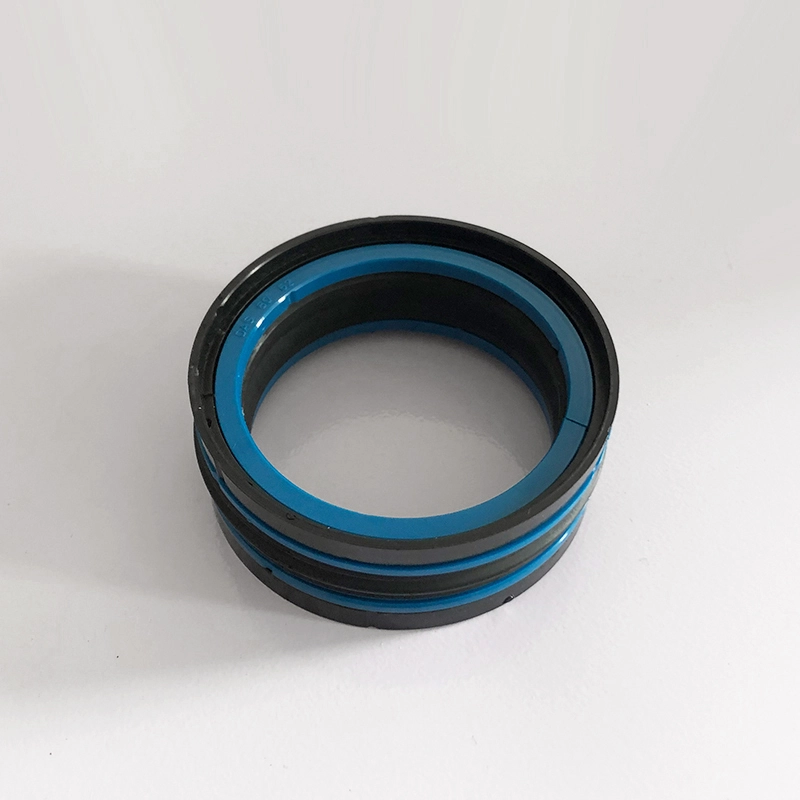

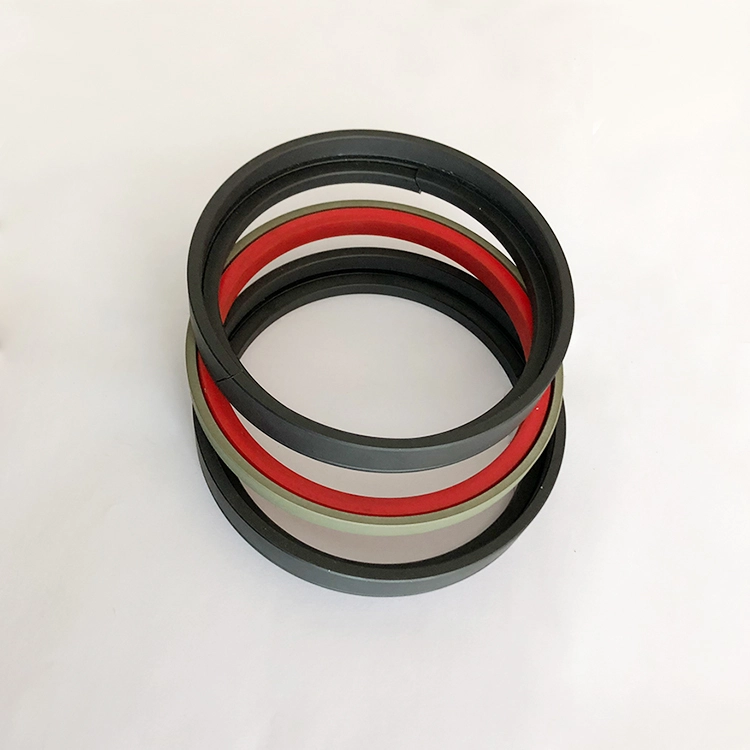

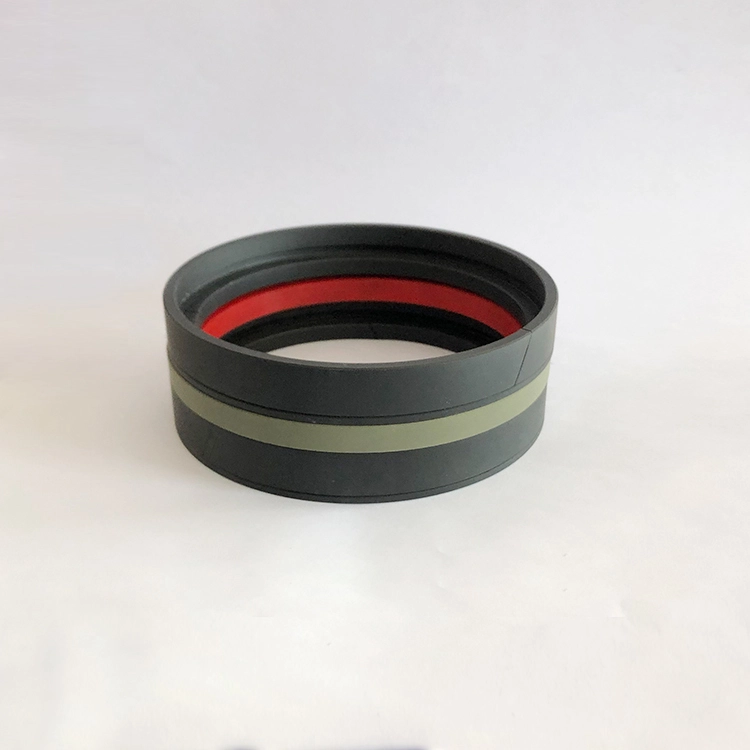

GDKK में दो गाइड रिंग, दो रिटेनिंग रिंग, एक लोचदार रबर रिंग और एक सीलिंग रिंग शामिल हैं। गाइड रिंग एक स्थिति और मार्गदर्शक भूमिका निभाता है। रिटेनिंग रिंग एक सहायक और स्थिति की भूमिका निभाती है, लोचदार रबर रिंग लोचदार बल प्रदान करता है और सीलिंग रिंग के नुकसान की भरपाई करता है। सीलिंग रिंग तेल सिलेंडर के आंतरिक छेद के साथ एक सीलिंग प्रभाव पैदा करने के लिए सहयोग करती है, जो तेल सिलेंडर पिस्टन के द्विदिश दबाव सीलिंग के लिए उपयुक्त है। यह कठोर कामकाजी परिस्थितियों में भी एक अच्छा सीलिंग प्रभाव है। विशेषताएँ:
1। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;
2। दबाव और कठोर परिस्थितियों में बहुत उच्च दबाव स्थिरता;
3। उच्च जीवन, का उपयोग खराब स्नेहन की स्थिति में सील करने के लिए किया जा सकता है;
4। पानी जैसे कम-चिपचिपापन मीडिया को सील करने के लिए इस्तेमाल किया जा सकता है;
उत्कृष्ट उच्च और कम दबाव सीलिंग प्रदर्शन।

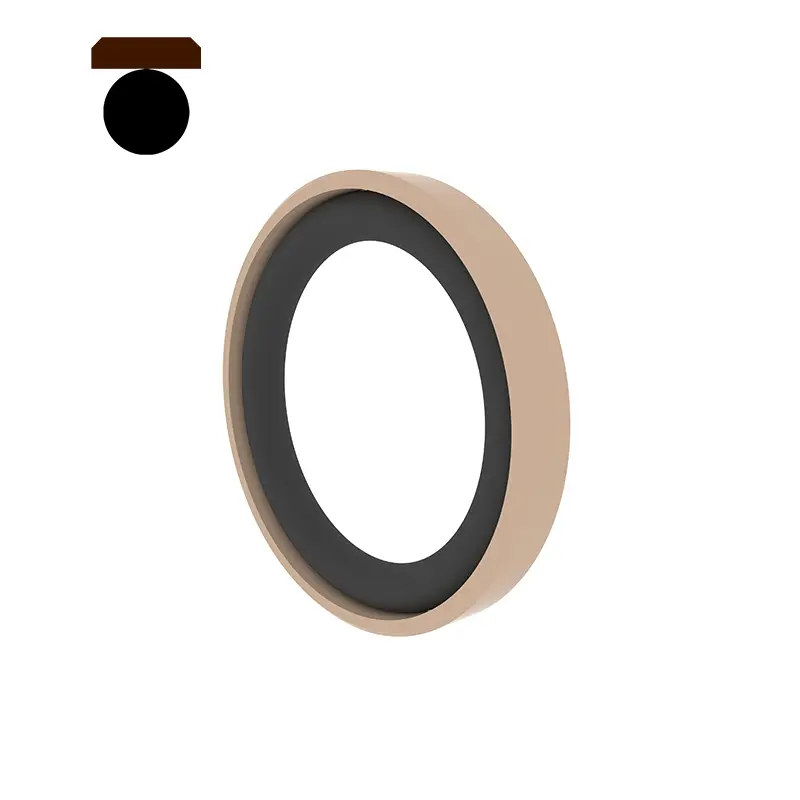

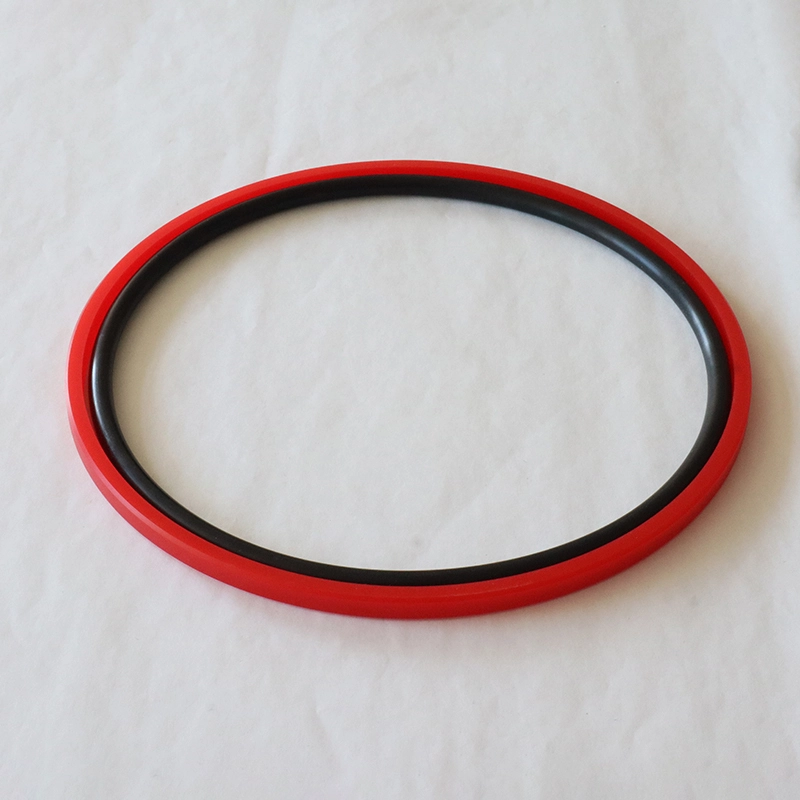

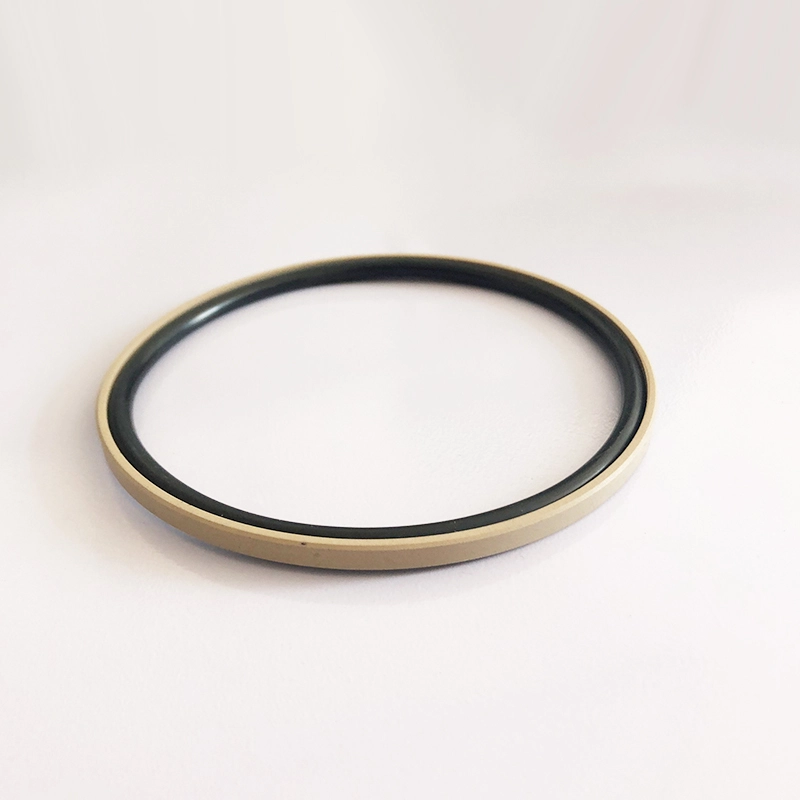

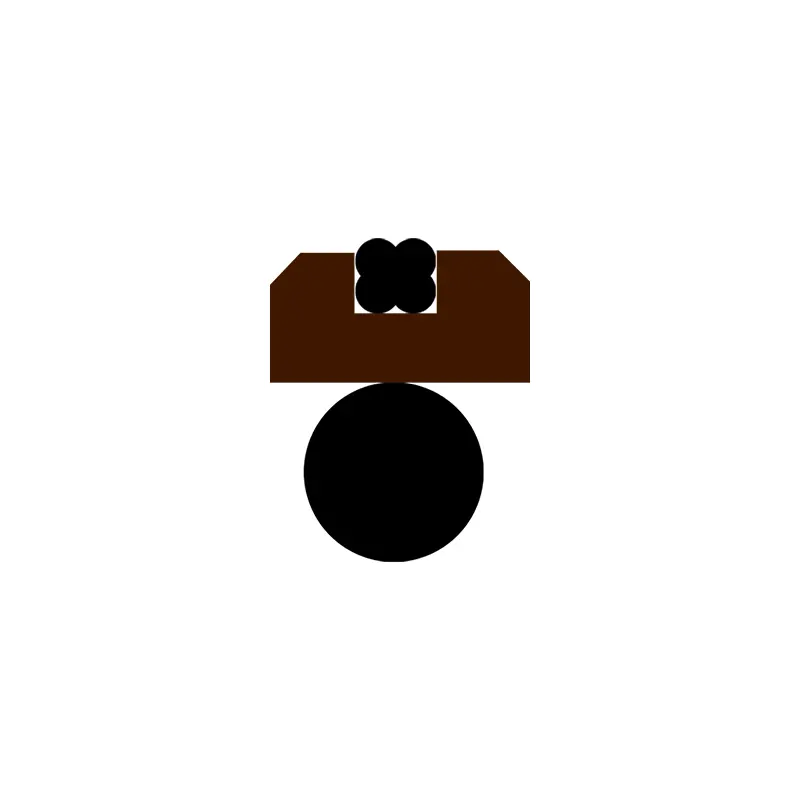

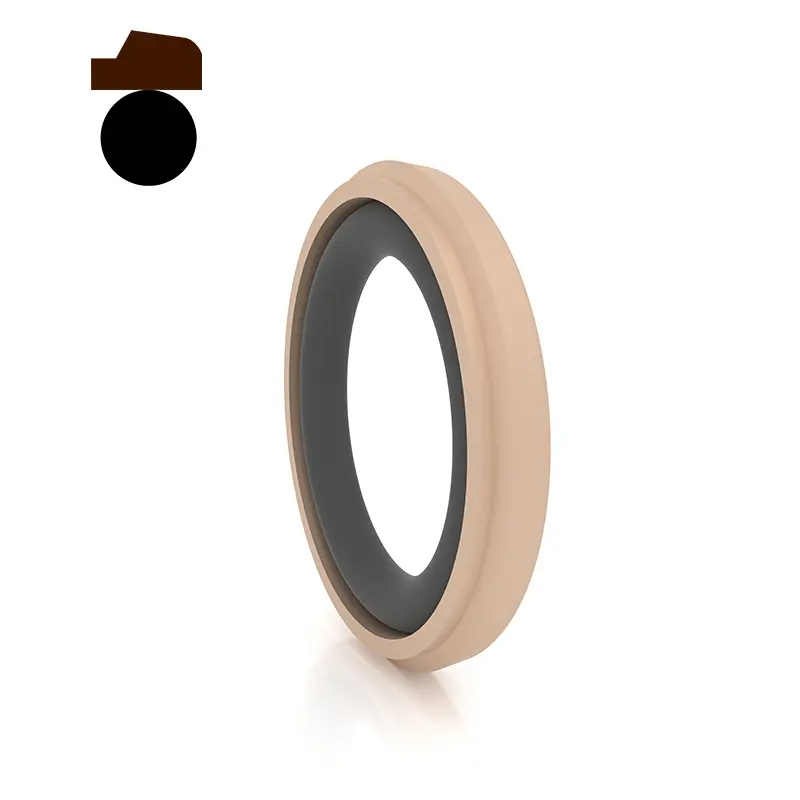

RC64 एक PTFE त्रिकोणीय सीलिंग रिंग और एक ओ-रिंग रबर रिंग से बना है, जो हाइड्रोलिक और वायवीय पारस्परिक गति एक-तरफ़ा दबाव सीलिंग के लिए उपयुक्त है। ओ-रिंग रेडियल बल प्रदान करता है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करता है। चूंकि सीलिंग रिंग एक पतली लिप डिज़ाइन को अपनाती है, इसलिए अनुवर्ती मुआवजा क्षमता बेहतर होती है, इसलिए सीलिंग प्रदर्शन अच्छा होता है। स्प्लिट (ओपन) ग्रूव का उपयोग 30 मिमी से कम सिलेंडर व्यास के लिए किया जाना चाहिए। विशेषताएँ:
1। इसका उपयोग हाइड्रोलिक और वायवीय दोनों के लिए किया जा सकता है;
2। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;
3। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;
छोटे संरचनात्मक स्थान, आसान स्थापना और रखरखाव;

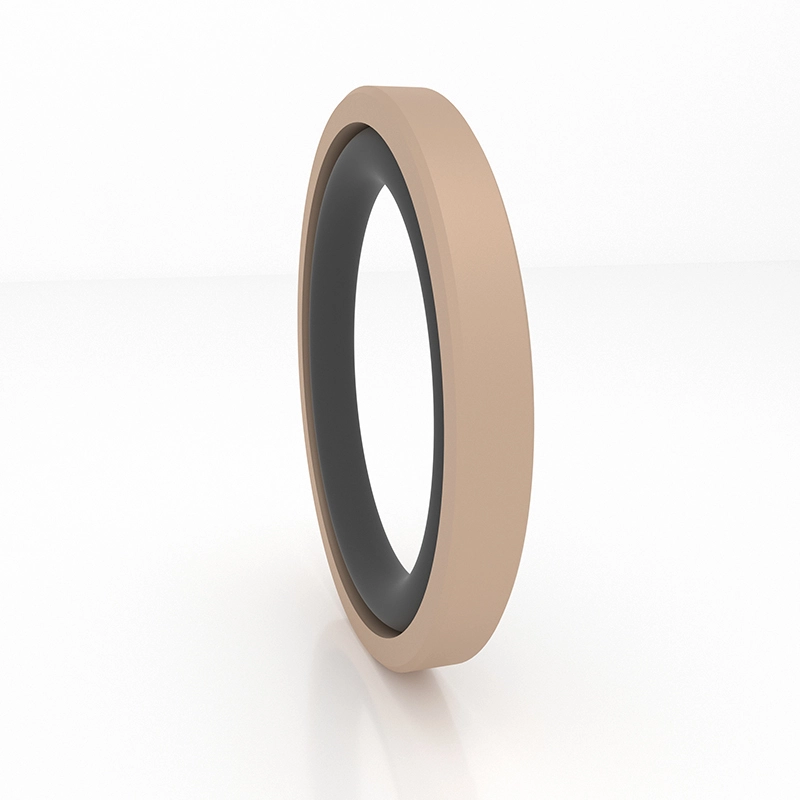

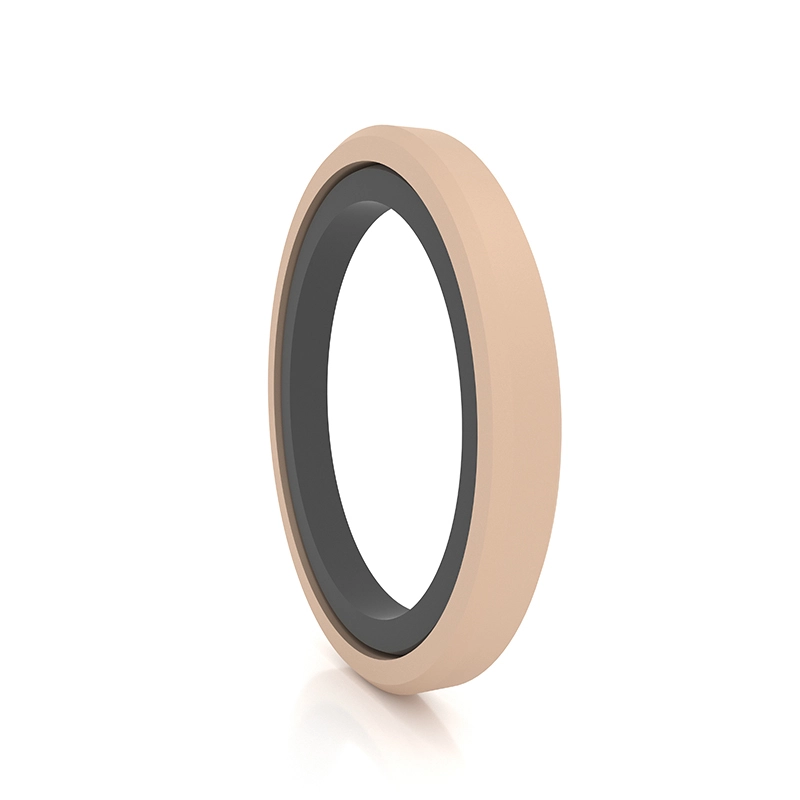

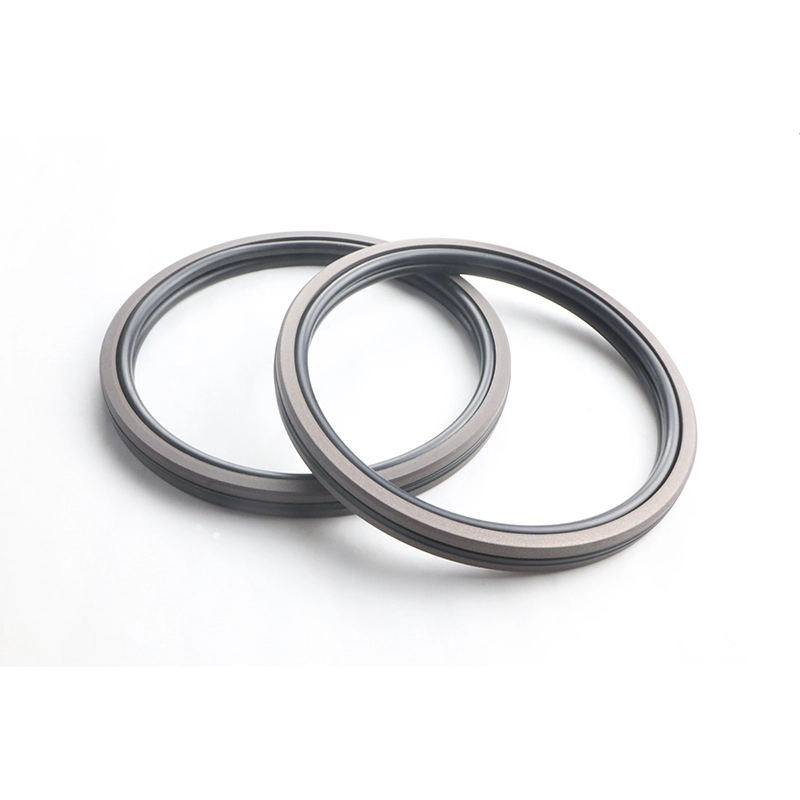

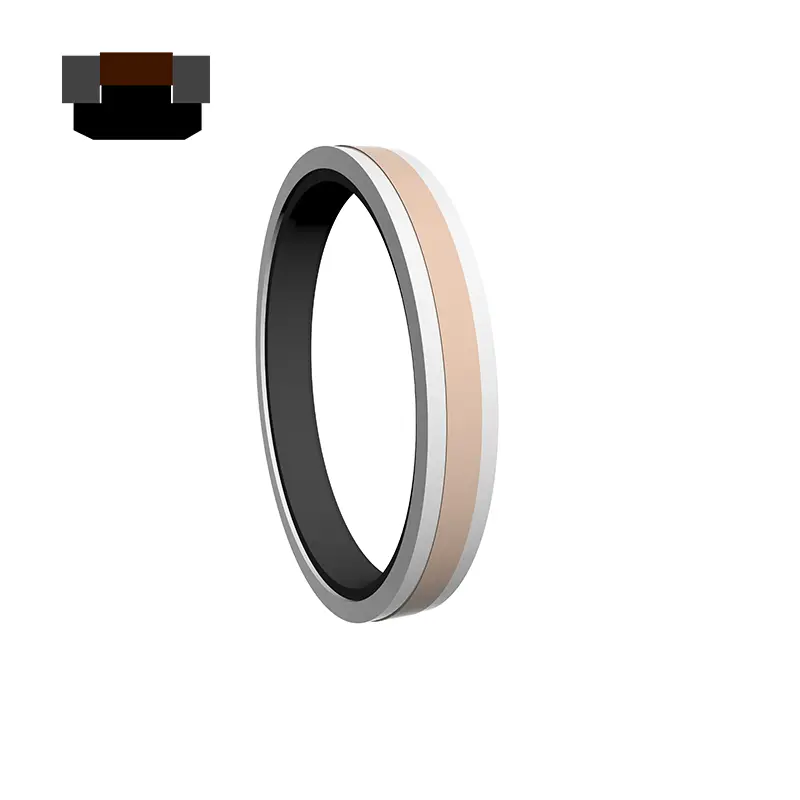

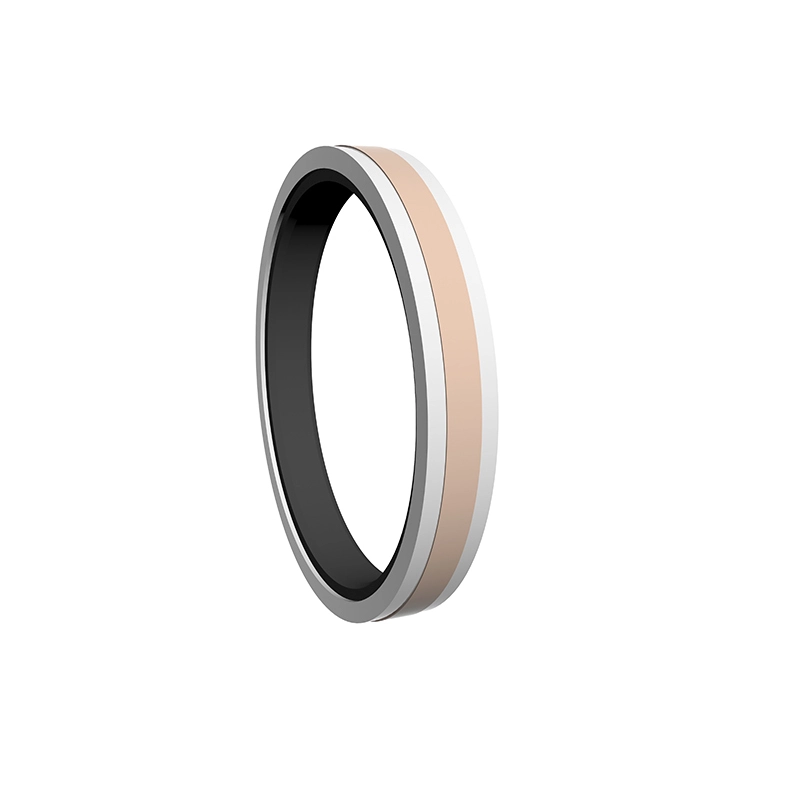

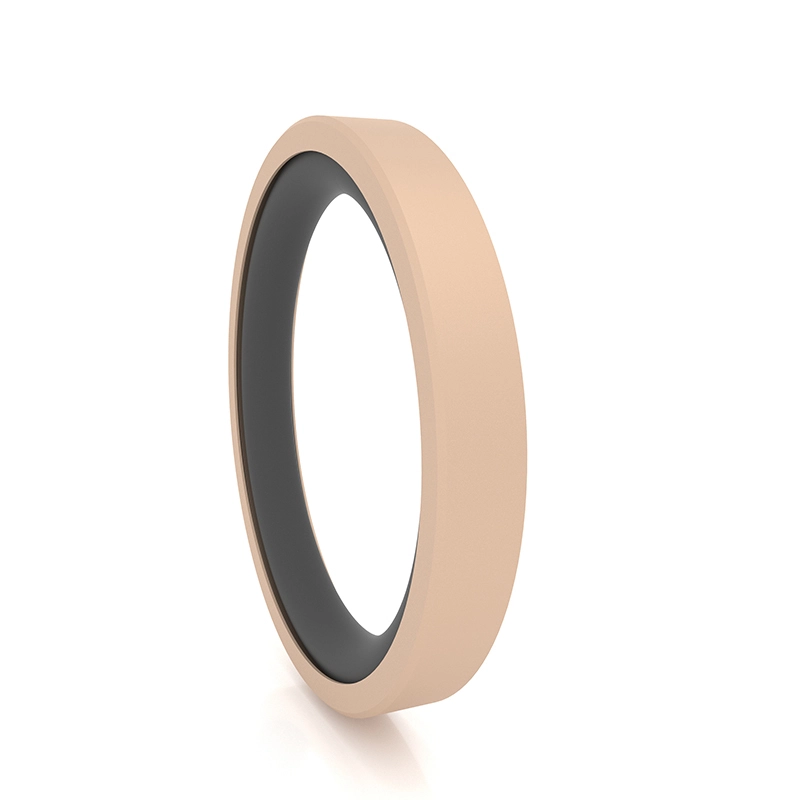

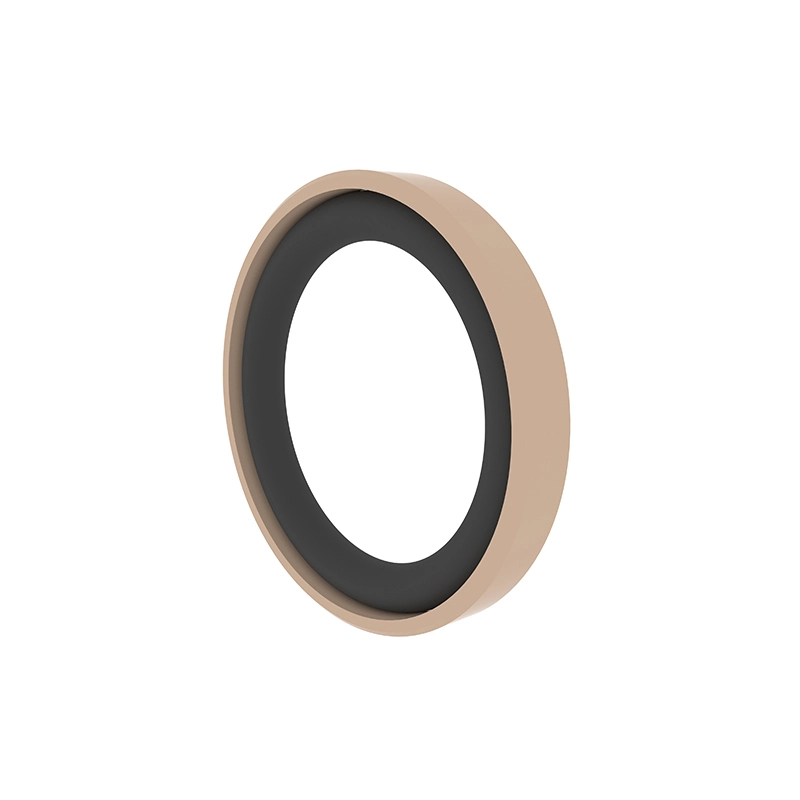

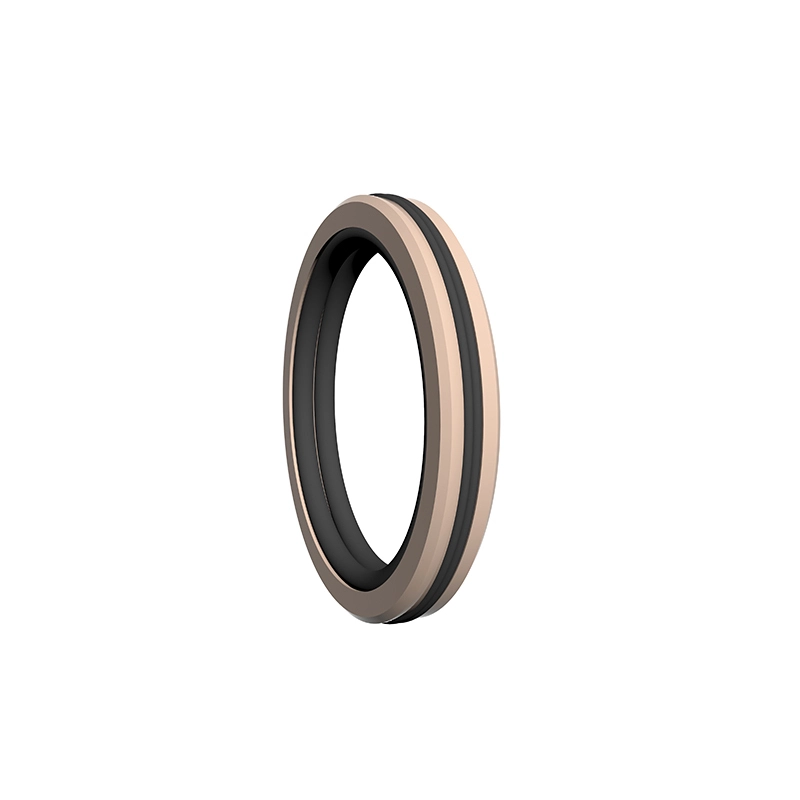

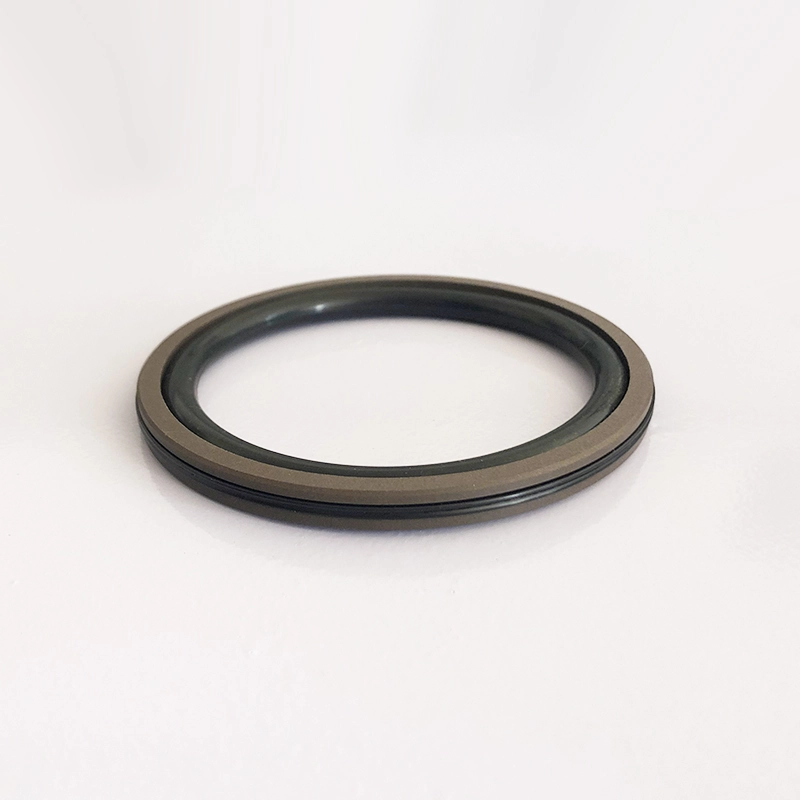

एसपीजी एक आयताकार संशोधित पीटीएफई सीलिंग रिंग और एक प्रीलोड तत्व के रूप में एक आयताकार रबर की अंगूठी का एक संयोजन है। इसमें अच्छी सीलिंग, कम घर्षण और छोटे संरचनात्मक स्थान की विशेषताएं हैं।
RC66 एक आयताकार संशोधित PTFE सीलिंग रिंग और एक प्रीलोड तत्व के रूप में एक ओ-रिंग का एक संयोजन है। इसमें अच्छी सीलिंग, कम घर्षण और छोटे संरचनात्मक स्थान की विशेषताएं हैं। यह उच्च गति वाले तेल सिलेंडर या सिलेंडर के लिए उपयुक्त है। RC67 एक भरे हुए PTFE आयताकार सीलिंग रिंग, दो रिटेनिंग रिंग और एक विषम इलास्टोमर से बना है, जो हाइड्रोलिक पारस्परिक गति द्विदिश दबाव सीलिंग के लिए उपयुक्त है। इलास्टोमर रेडियल बल प्रदान करता है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करता है। रिटेनिंग रिंग सीलिंग रिंग की रक्षा करती है और कठोर काम करने की स्थिति में भी एक अच्छा सीलिंग प्रभाव पड़ता है। विशेषताएँ:
1। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;
2। दबाव और कठोर परिस्थितियों में बहुत उच्च दबाव स्थिरता;
3। उच्च जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;
4। पानी जैसे कम-चिपचिपापन मीडिया को सील करने के लिए इस्तेमाल किया जा सकता है;
5। उत्कृष्ट उच्च और निम्न दबाव सीलिंग प्रदर्शन।

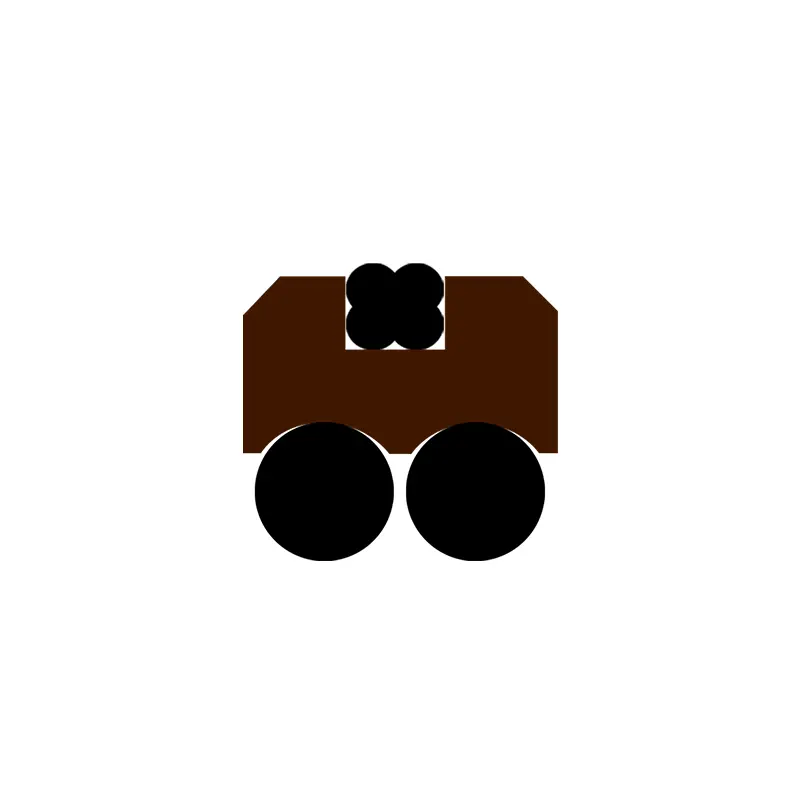

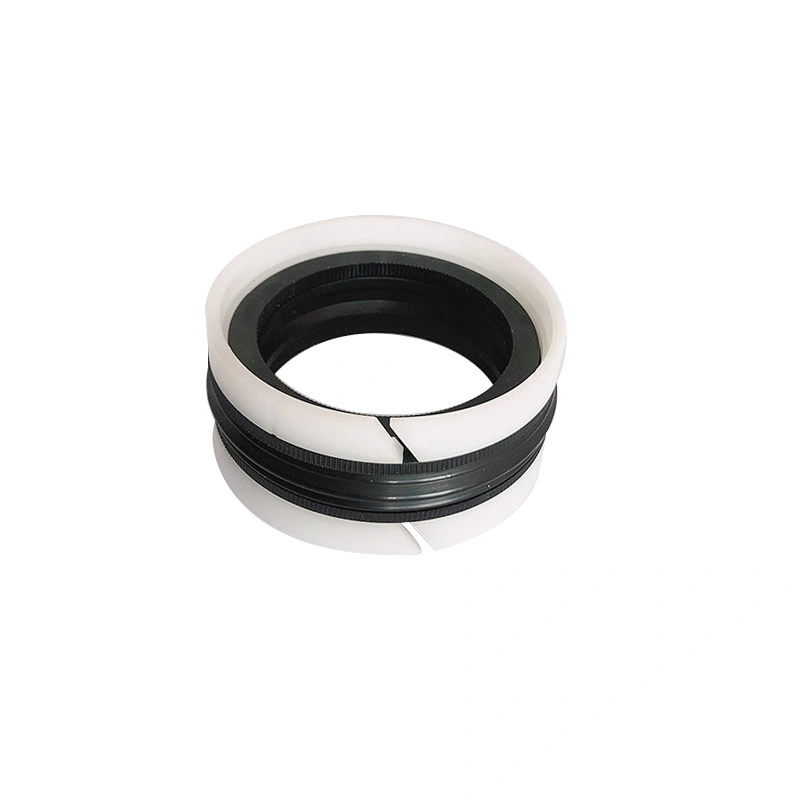

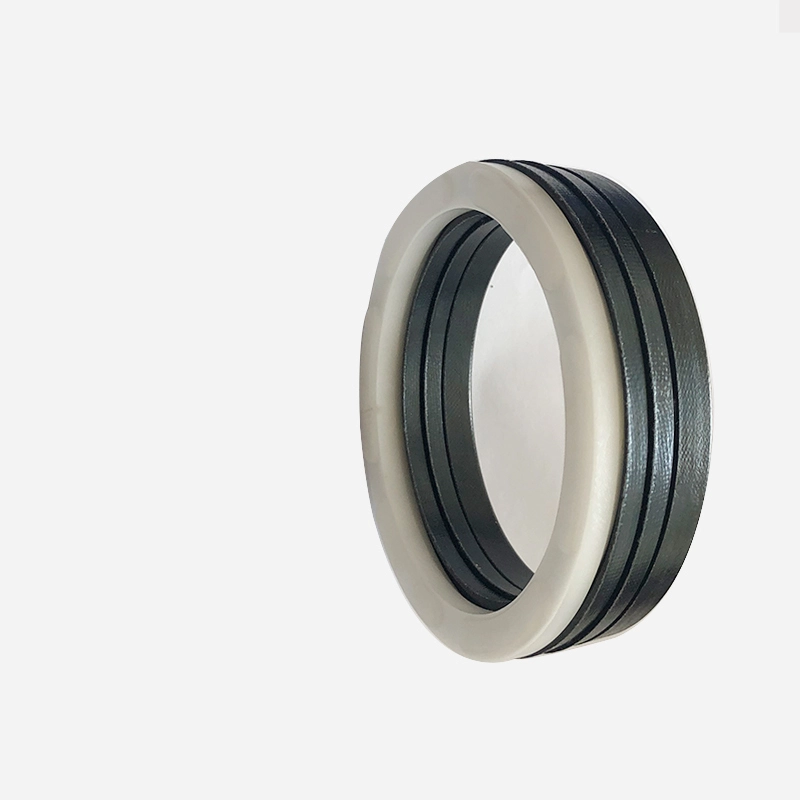

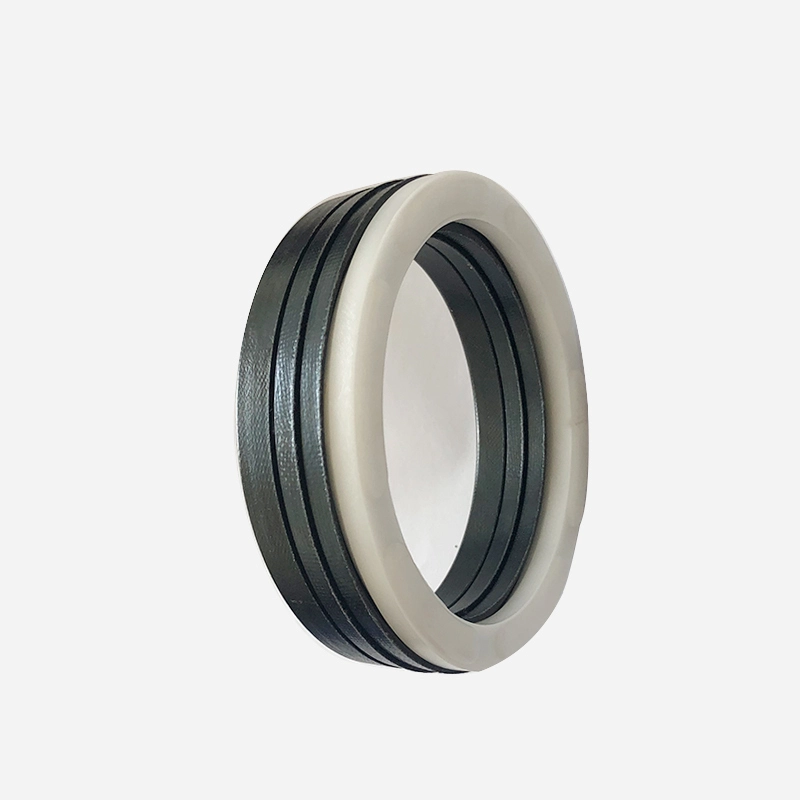

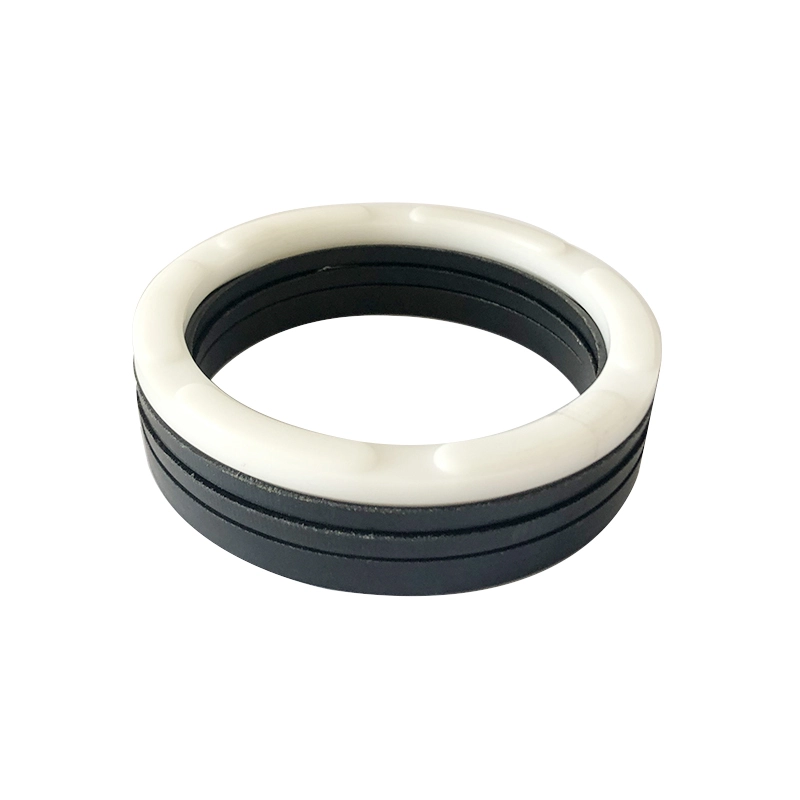

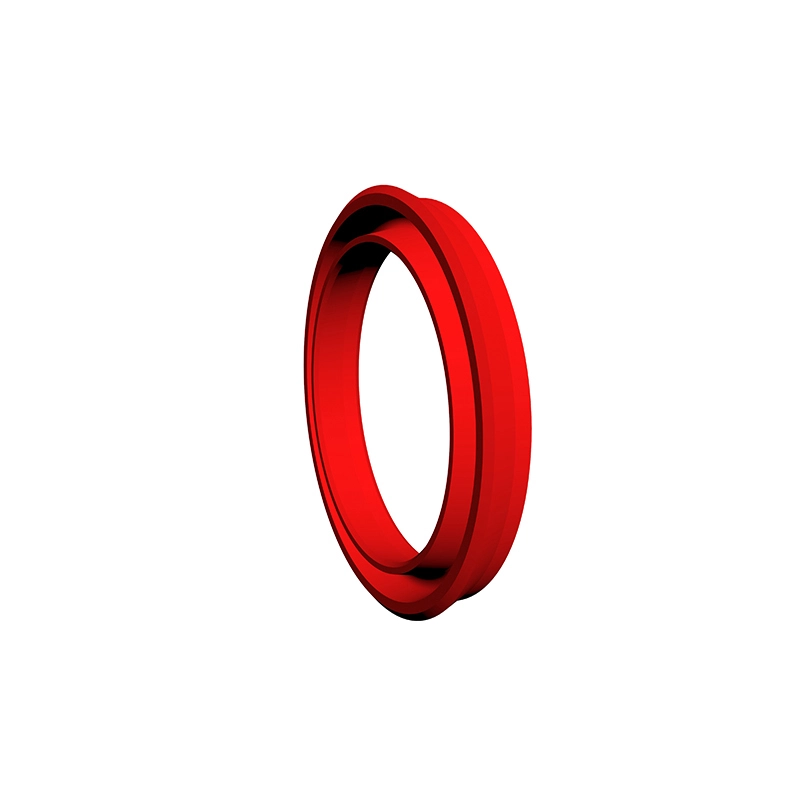

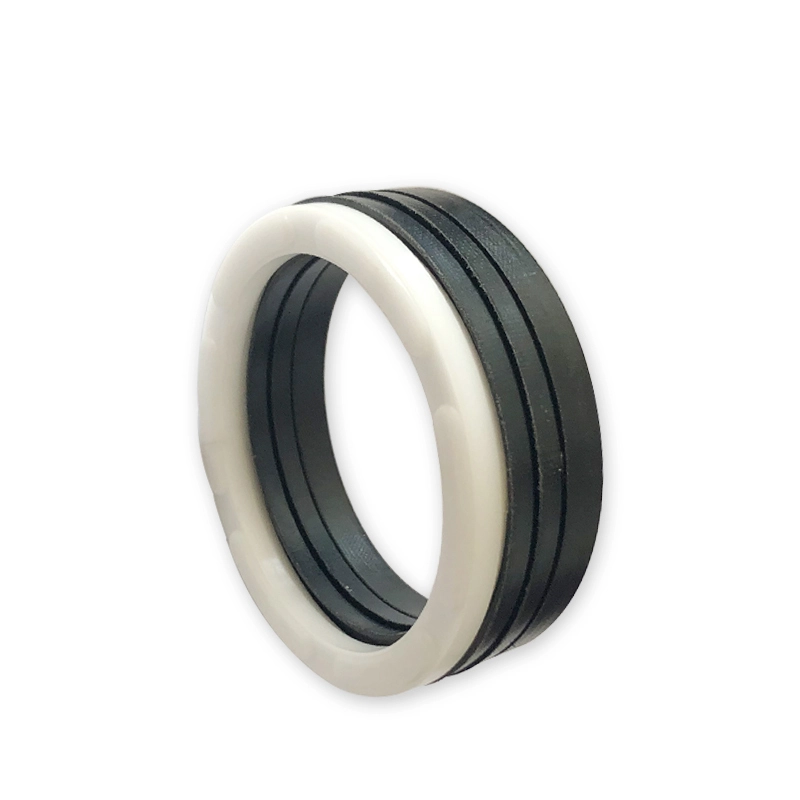

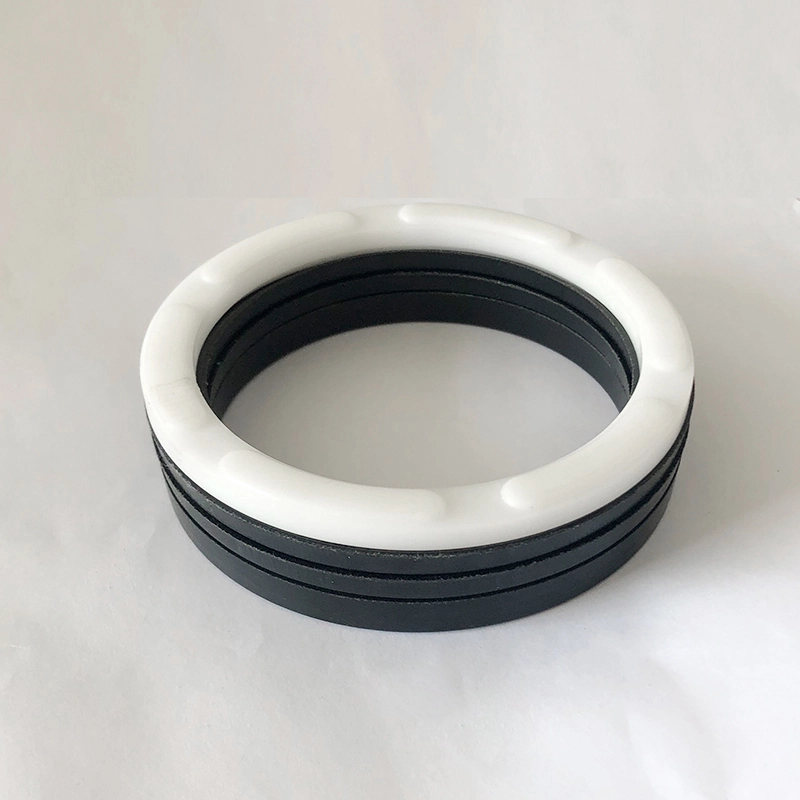

RCEK V- आकार की सीलिंग रिंग, एक दबाव की अंगूठी और एक समर्थन रिंग के एक सेट से बना है, और हाइड्रोलिक पारस्परिक गति एक-तरफ़ा दबाव सीलिंग के लिए उपयुक्त है। सीलिंग सामग्री के साथ संगत ग्रीस को स्थापना के दौरान लागू किया जाना चाहिए। यह एक अभिन्न (बंद) नाली में स्थापित नहीं किया जा सकता है। इसका उपयोग मध्यम और भारी भार में पिस्टन सील के लिए किया जाता है। विशेषताएँ:
1। विभिन्न प्रकार की सामग्री उपलब्ध हैं, जिन्हें विभिन्न उद्देश्यों के अनुरूप समायोजित किया जा सकता है;
2। इसका उपयोग कठोर कामकाजी परिस्थितियों में किया जा सकता है और लगभग सभी मीडिया और कठोर परिस्थितियों के लिए उपयुक्त है;
3। इसका एक लंबा सेवा जीवन है और इसका उपयोग तेल-मुक्त स्नेहन सील (उचित सामग्री चयन) के लिए किया जा सकता है;
4। सीलिंग प्रदर्शन को समायोजित किया जा सकता है, और अक्षीय आकार को वी-आकार के सीलिंग रिंगों को जोड़ने या हटाकर समायोजित किया जा सकता है;
यह प्रभावी रूप से काम कर सकता है, भले ही सीलिंग सतह की गुणवत्ता खराब हो।

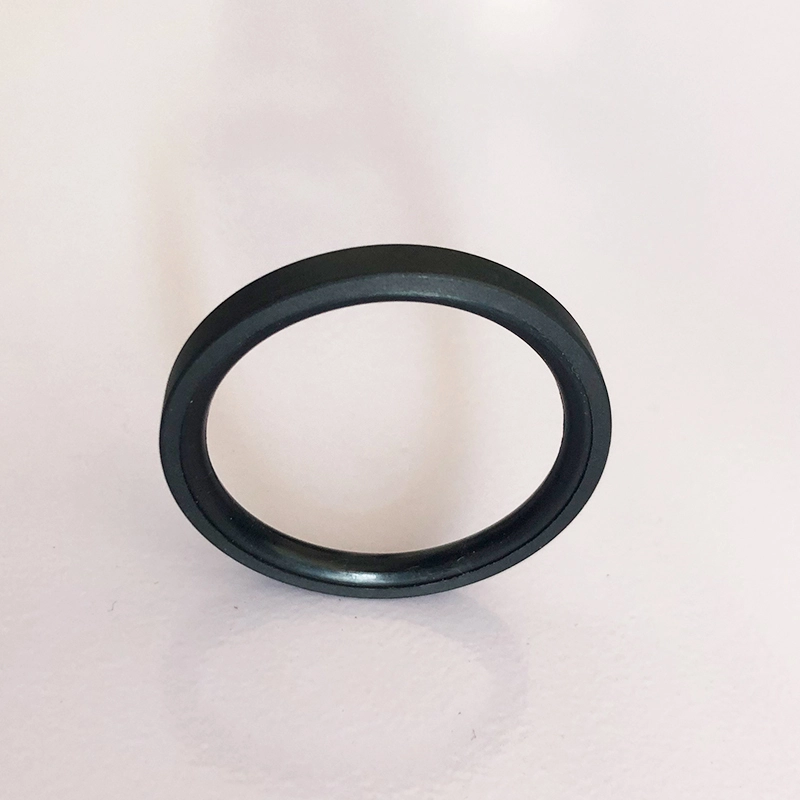

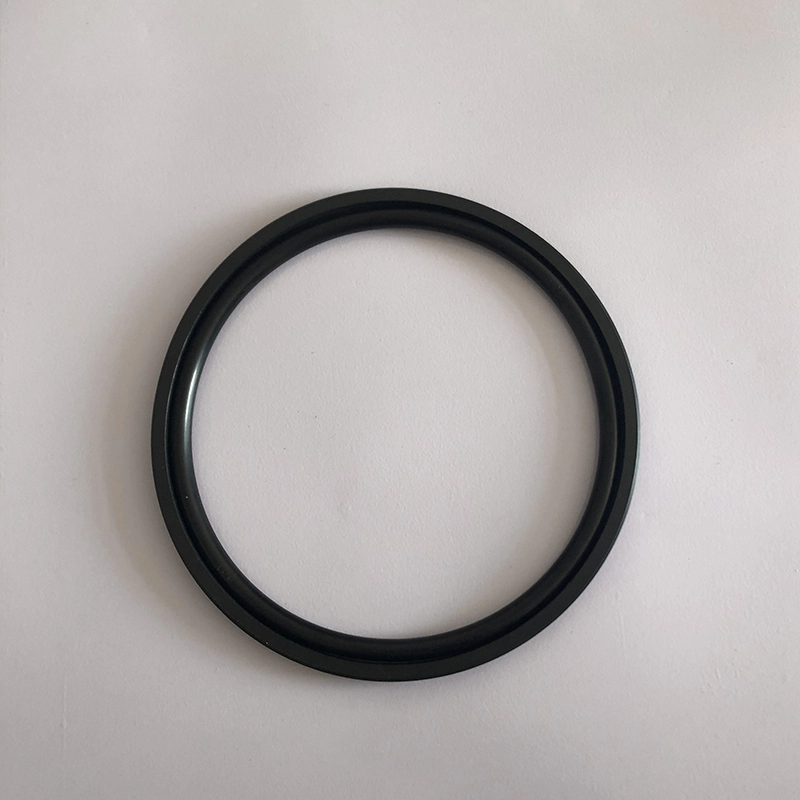

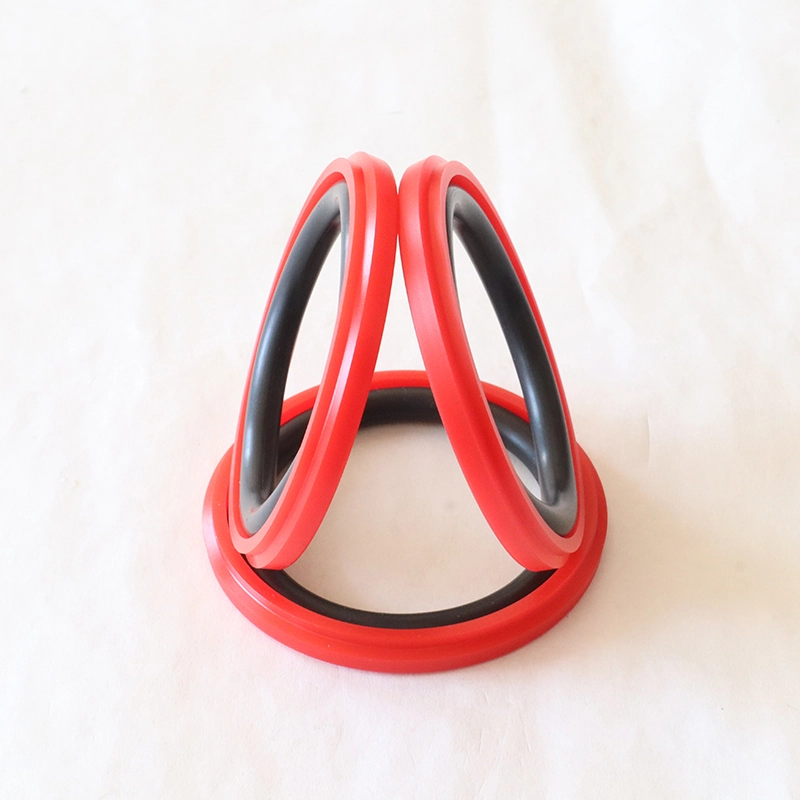

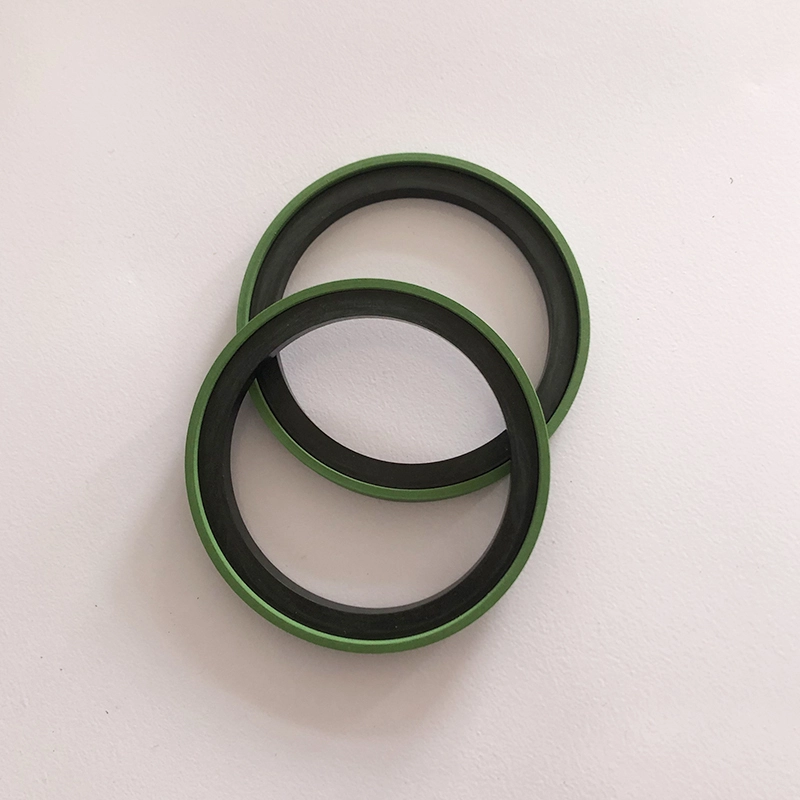

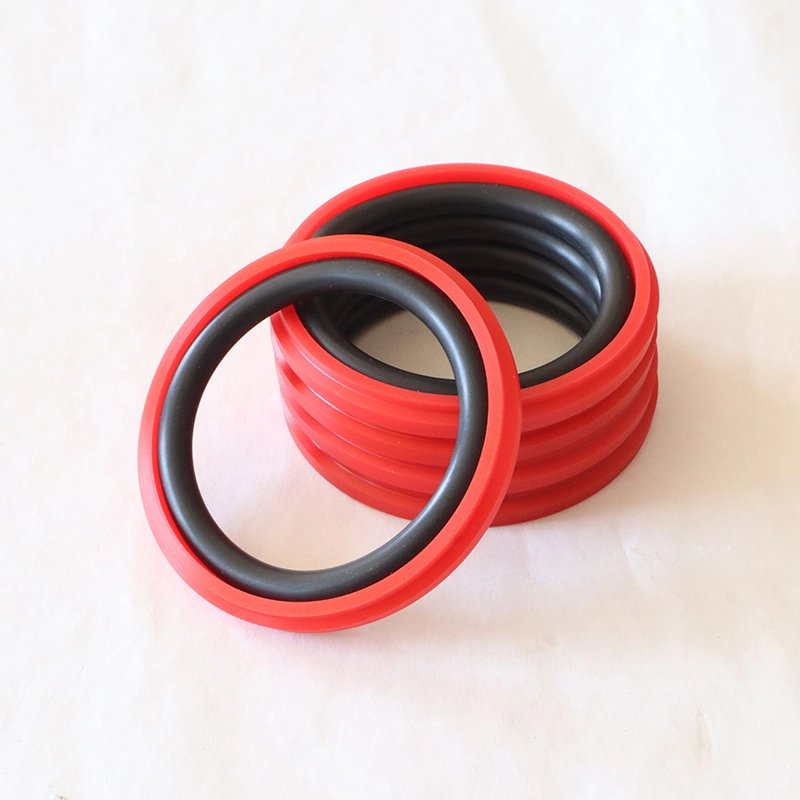

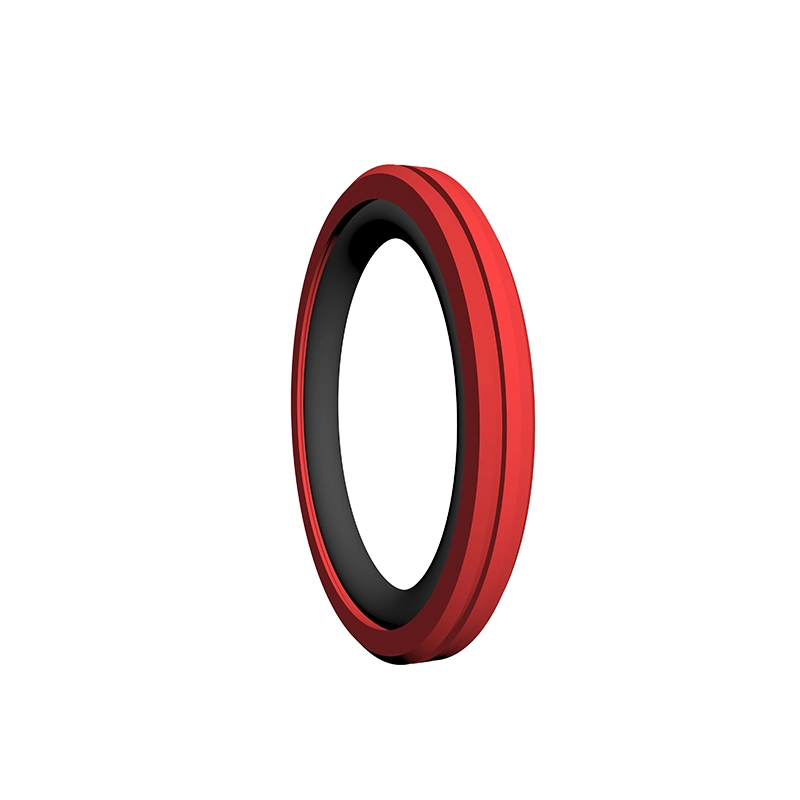

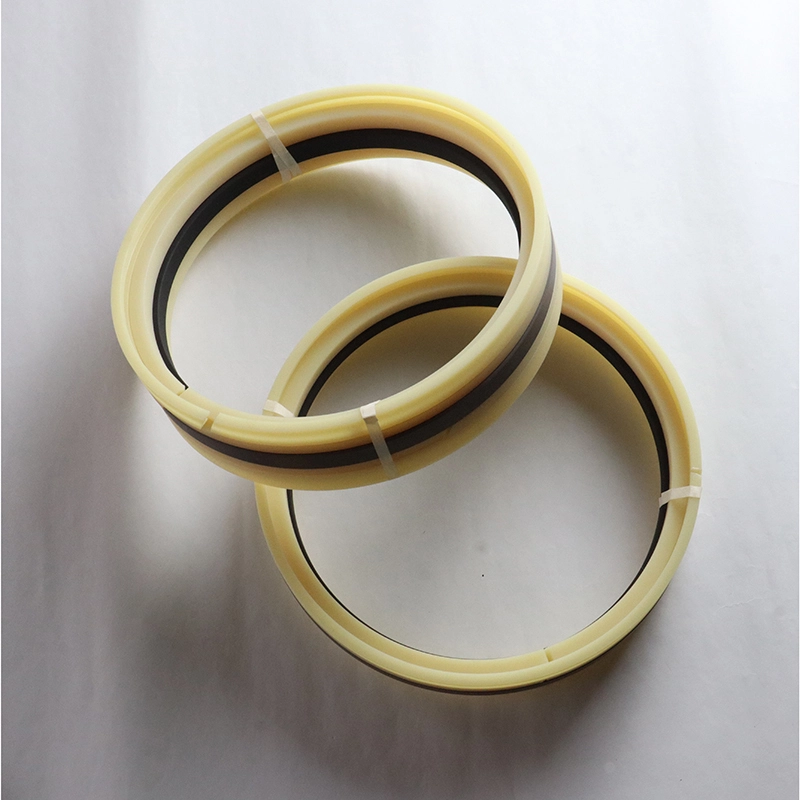

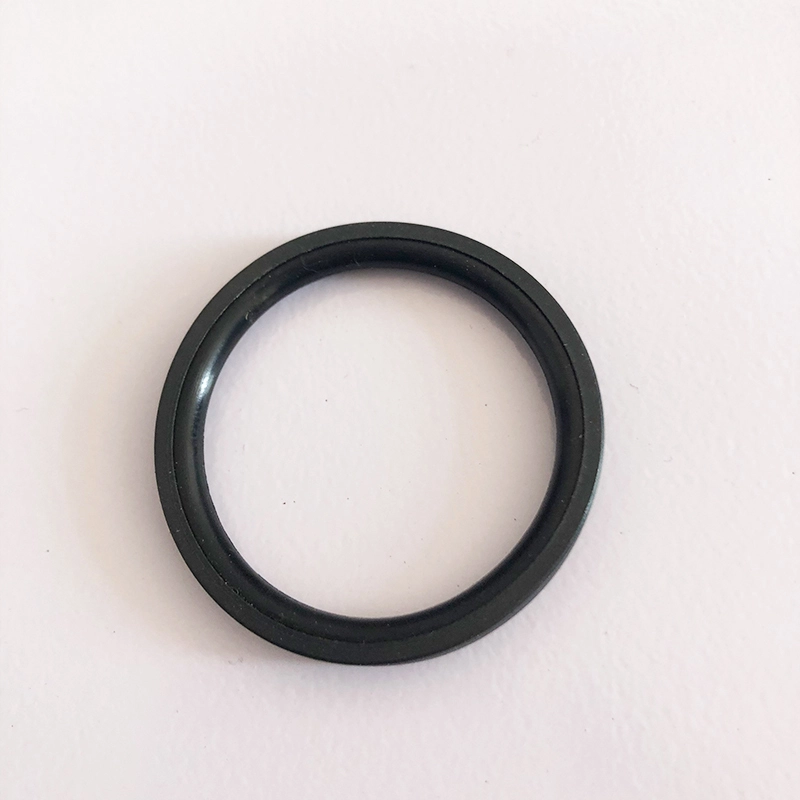

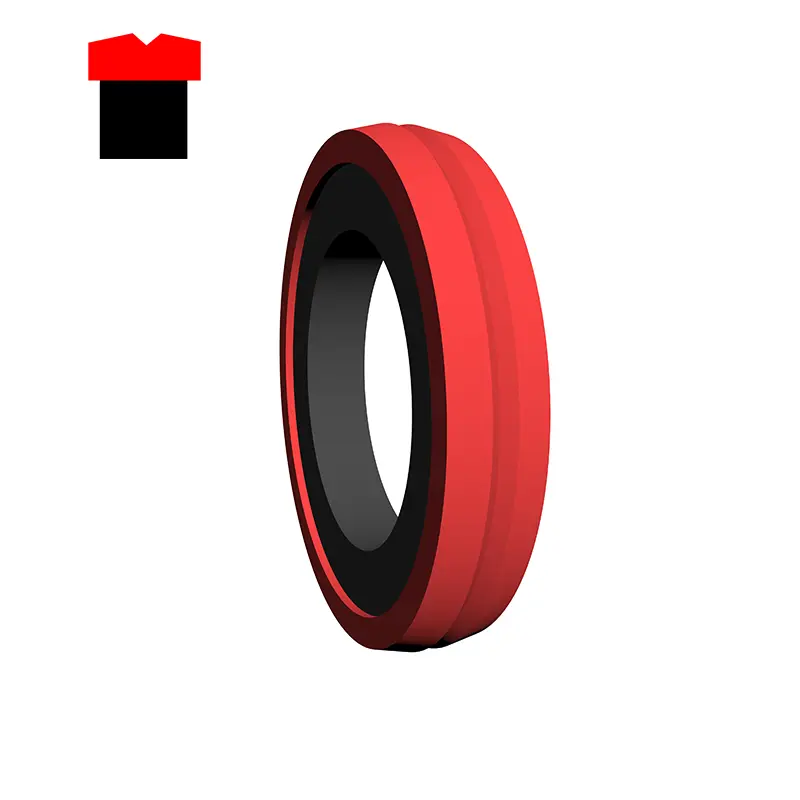

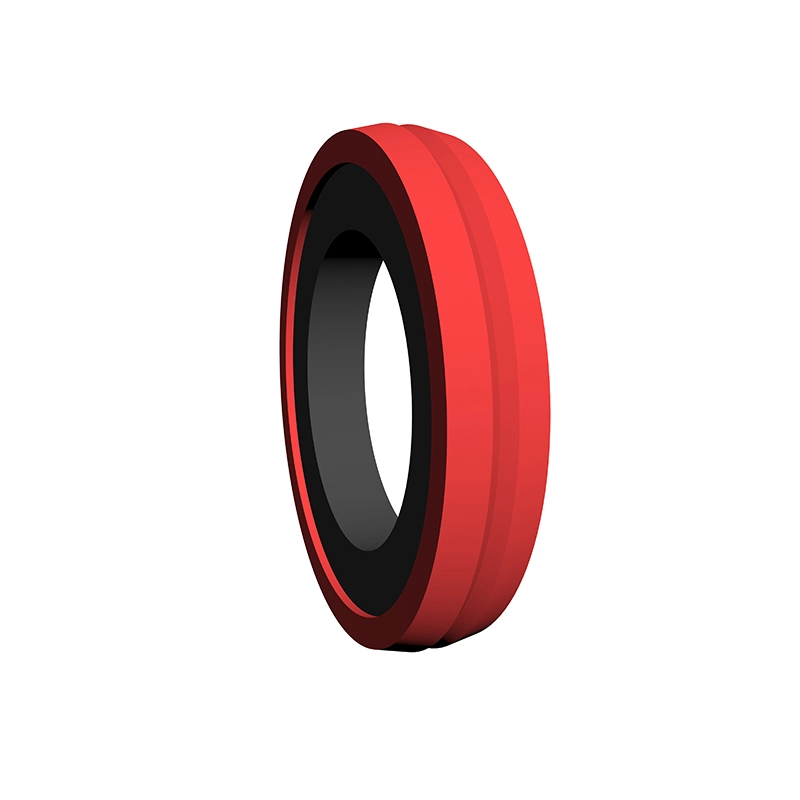

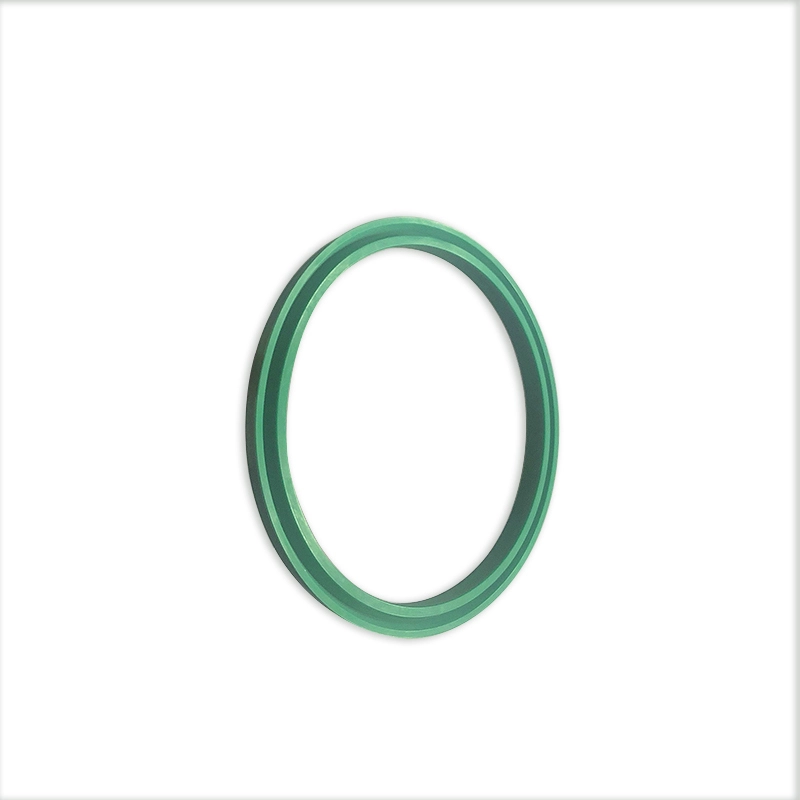

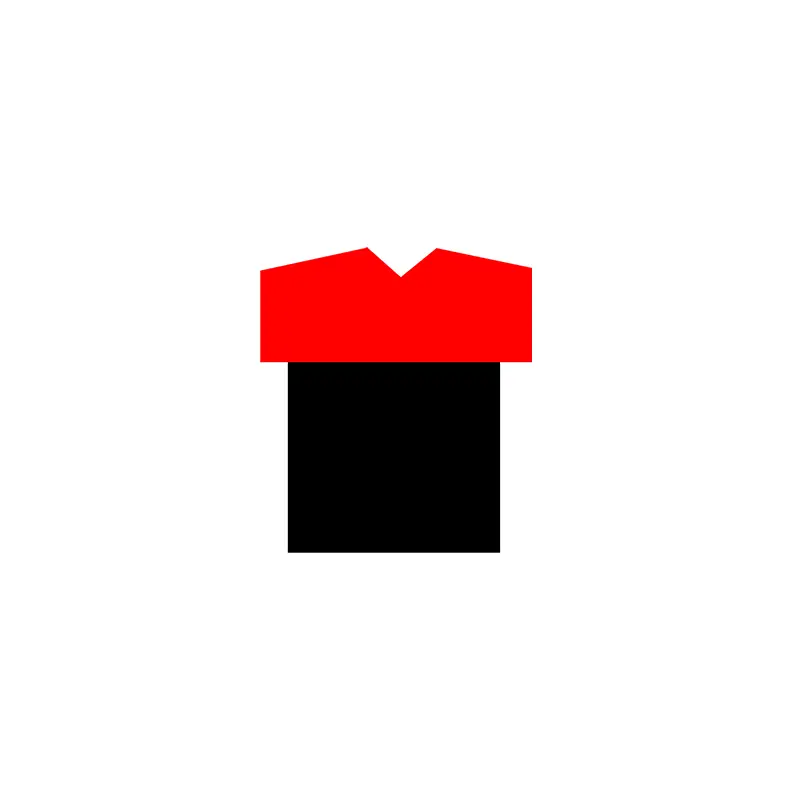

RCKR एक पु सीलिंग रिंग और एक आयताकार रबर की अंगूठी से बना है, जो हाइड्रोलिक पारस्परिक गति द्विदिश सीलिंग के लिए उपयुक्त है। यह ग्लाइड रिंग उत्पादों का एक पूरक उत्पाद है, जिसमें ग्लाइड रिंग की तुलना में बेहतर सीलिंग और दबाव-रखरखाव की क्षमता है, और इसे इंस्टॉलेशन टूल की मदद के बिना स्थापित किया जा सकता है। इसकी विशेषताएं:
1। अच्छा गतिशील और स्थिर सीलिंग प्रदर्शन;
2। ग्लाइड रिंग की तुलना में बेहतर कम दबाव वाली सीलिंग प्रदर्शन, और स्थापना टूल के बिना स्थापित किया जा सकता है;
3। कम घर्षण, छोटे शुरुआती प्रतिरोध, और चिकनी आंदोलन;
4। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;
5। द्विदिश दबाव सीलिंग के लिए इस्तेमाल किया जा सकता है;
स्थापना नाली ISO7425/1 मानक के अनुरूप है।

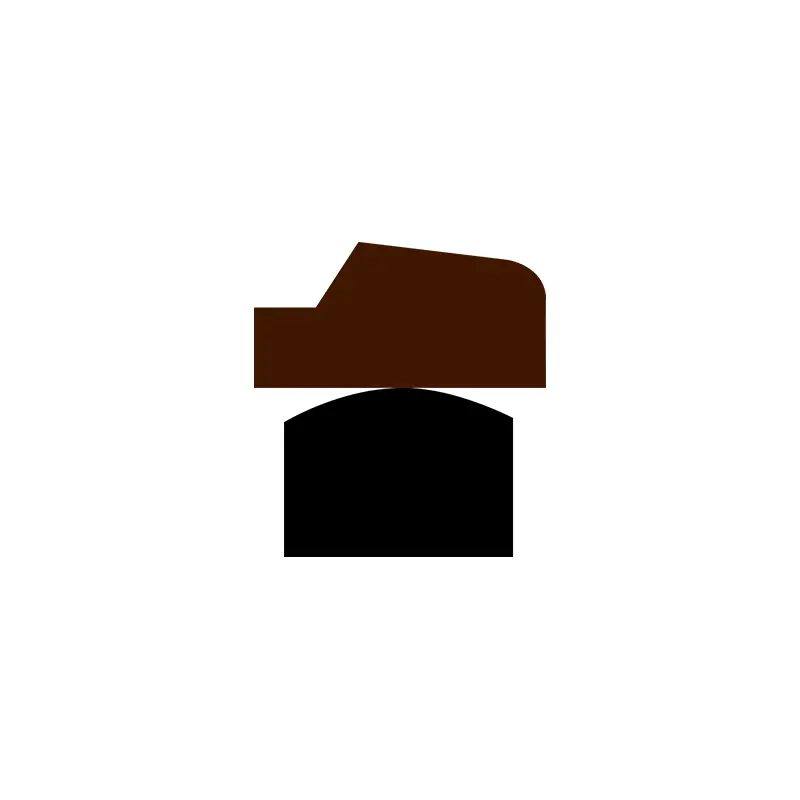

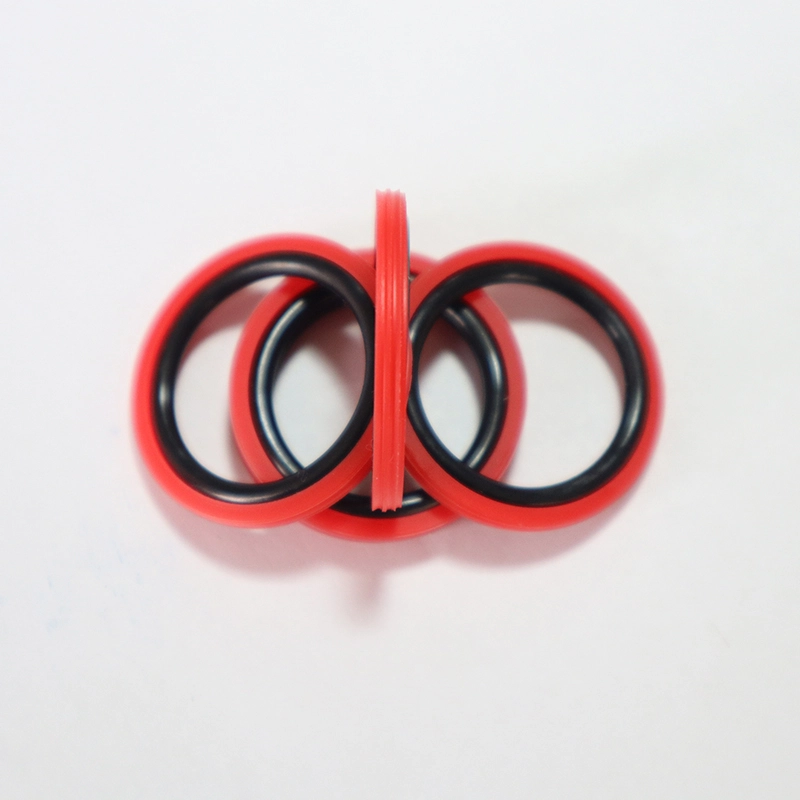

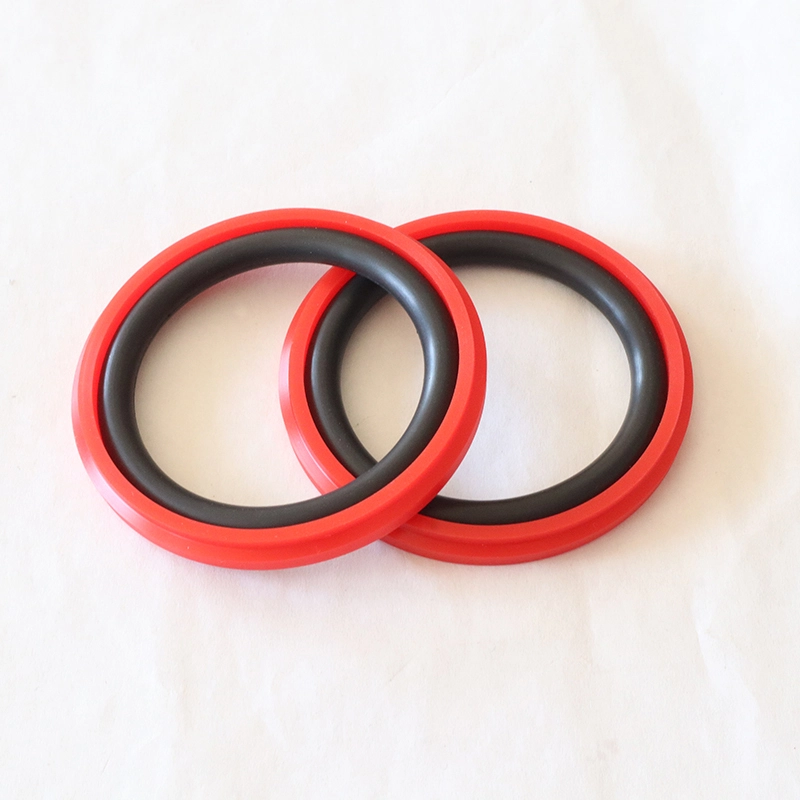

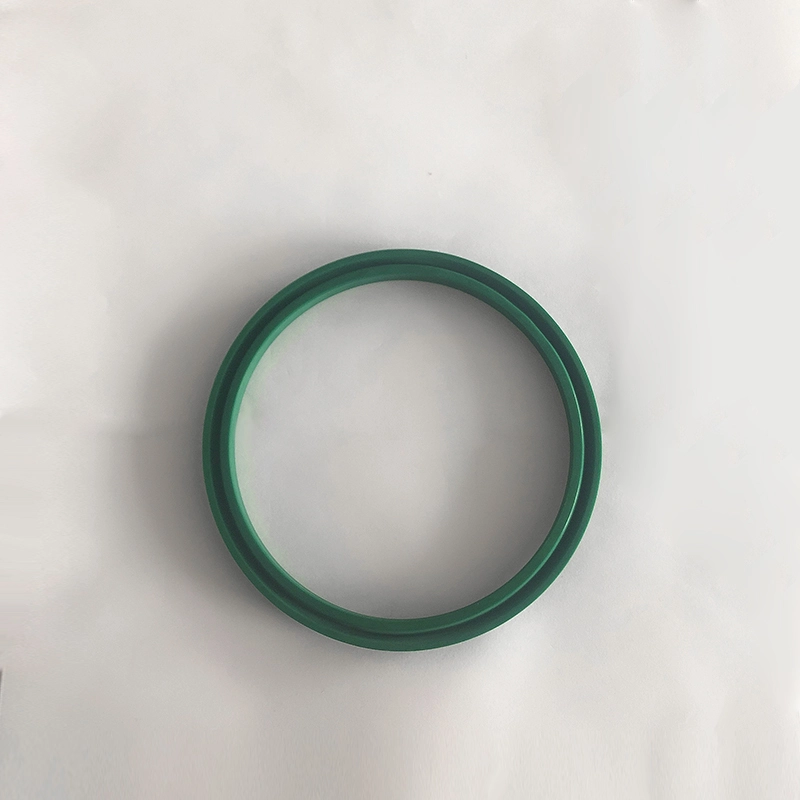

आरपीडब्ल्यू एक विशेष आकार की पीयू सीलिंग रिंग और एक ओ-आकार की रबर रिंग से बना है, जो हाइड्रोलिक पारस्परिक गति द्विदिश दबाव सीलिंग के लिए उपयुक्त है। ओ-रिंग रेडियल बल प्रदान करता है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करता है। यह आम तौर पर एक गाइड रिंग के साथ संयोजन में उपयोग किया जाता है। विशेषताएँ:
1। कम घर्षण, छोटा शुरुआती प्रतिरोध, चिकनी आंदोलन, कोई रेंगना नहीं;
2। दबाव और कठोर परिस्थितियों में बहुत उच्च दबाव स्थिरता;
3। उच्च और निम्न दोनों दबावों पर अच्छा सीलिंग प्रदर्शन;
स्थापना के लिए कोई स्थापना टूल की आवश्यकता नहीं है।

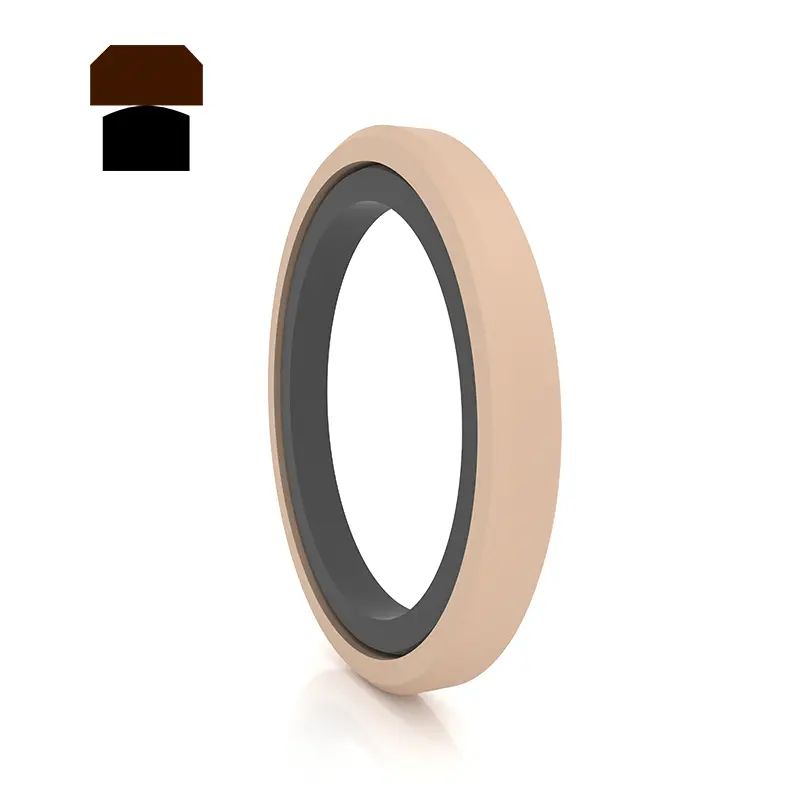

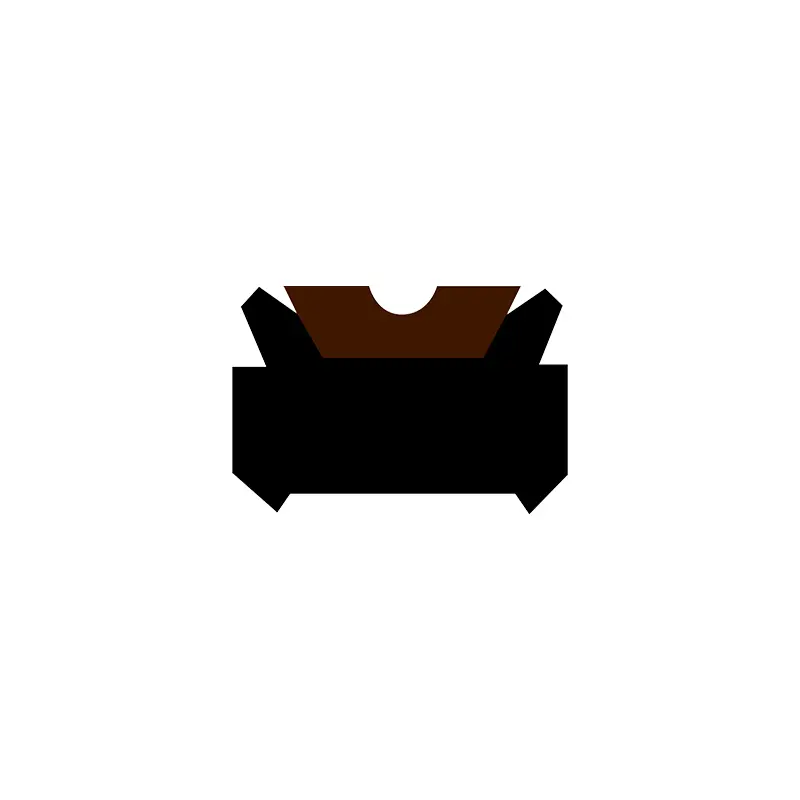

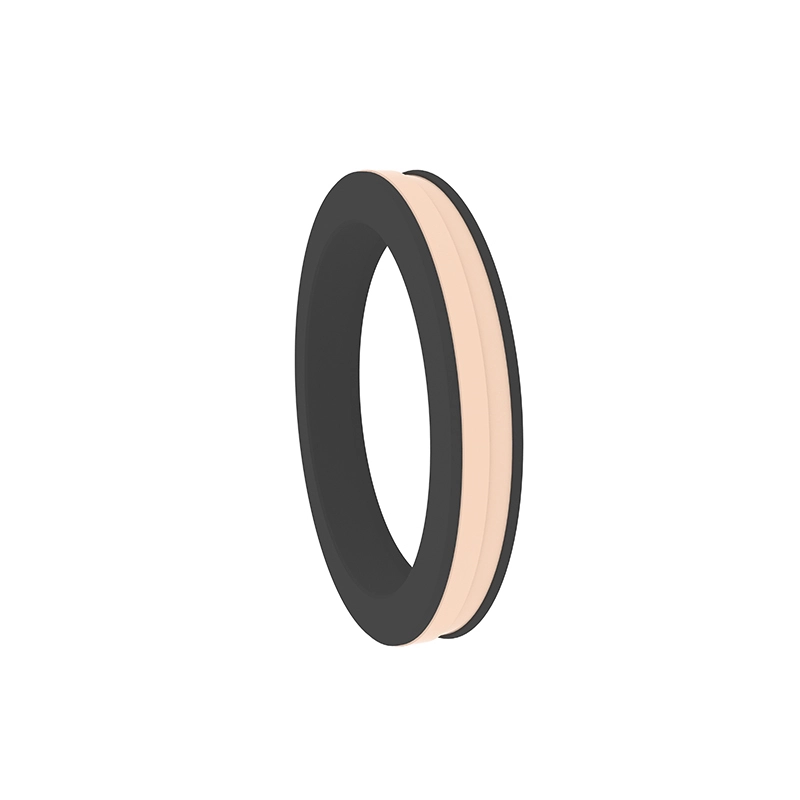

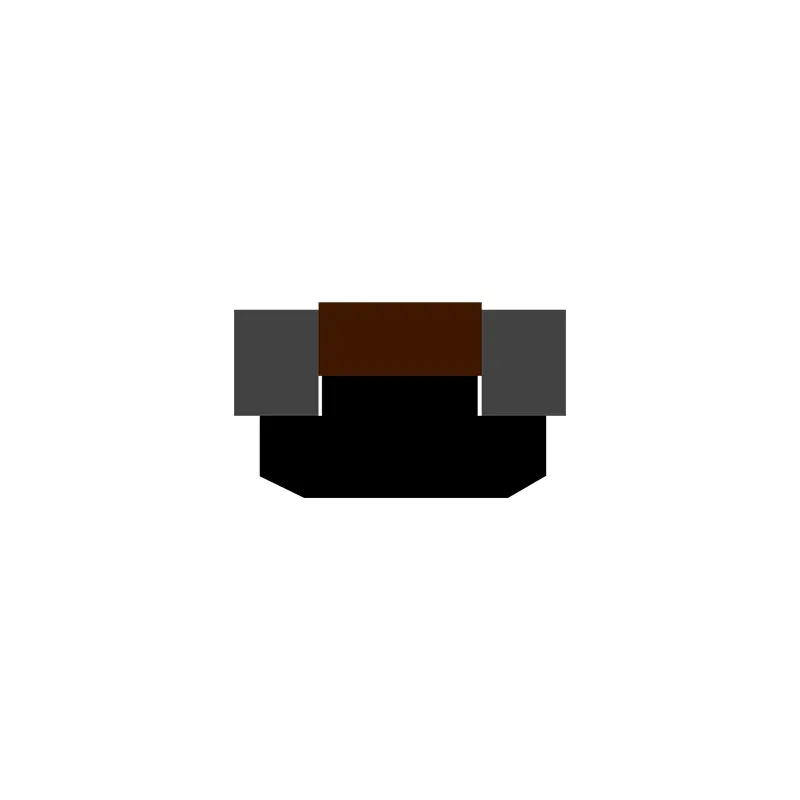

TDA और TDMA एक विशेष आकार के रबर (या पॉलीयुरेथेन) इलास्टोमेर और एक संशोधित PTFE सीलिंग रिंग से बने होते हैं, और अच्छी सीलिंग, लंबे जीवन, कम घर्षण, कोई रेंगने, आदि की विशेषताएं हैं। TDA पिस्टन के एक-तरफ़ा दबाव सीलिंग के लिए उपयुक्त है। TDMA पिस्टन के दो-तरफ़ा दबाव सील के लिए उपयुक्त है।

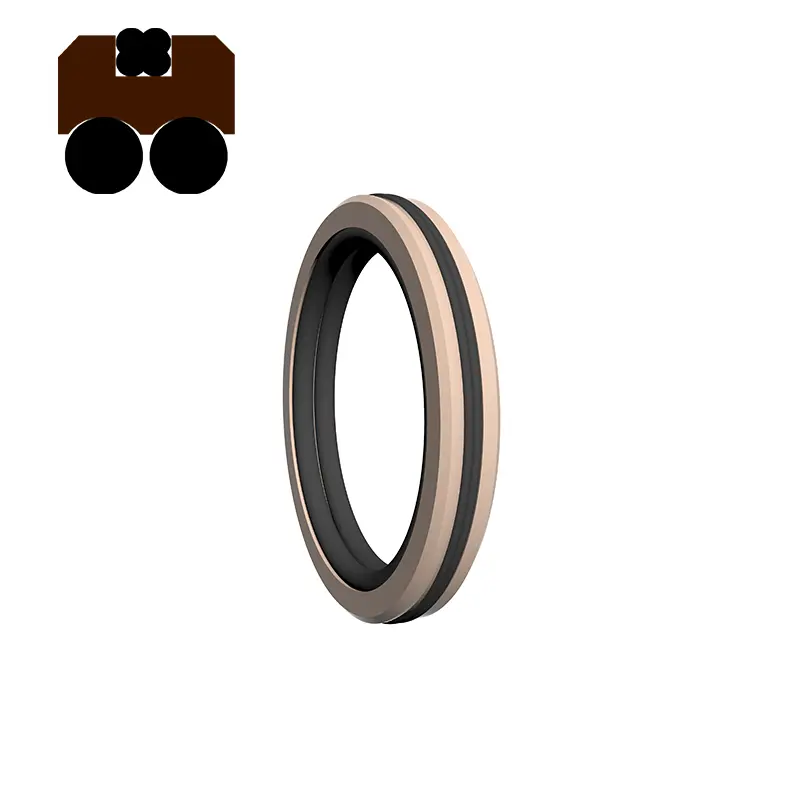

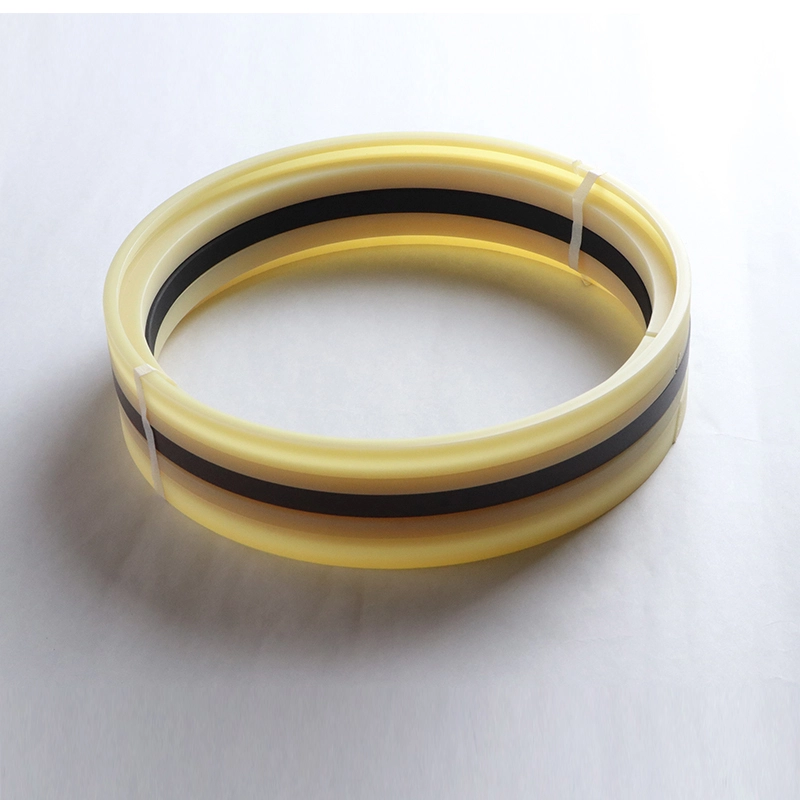

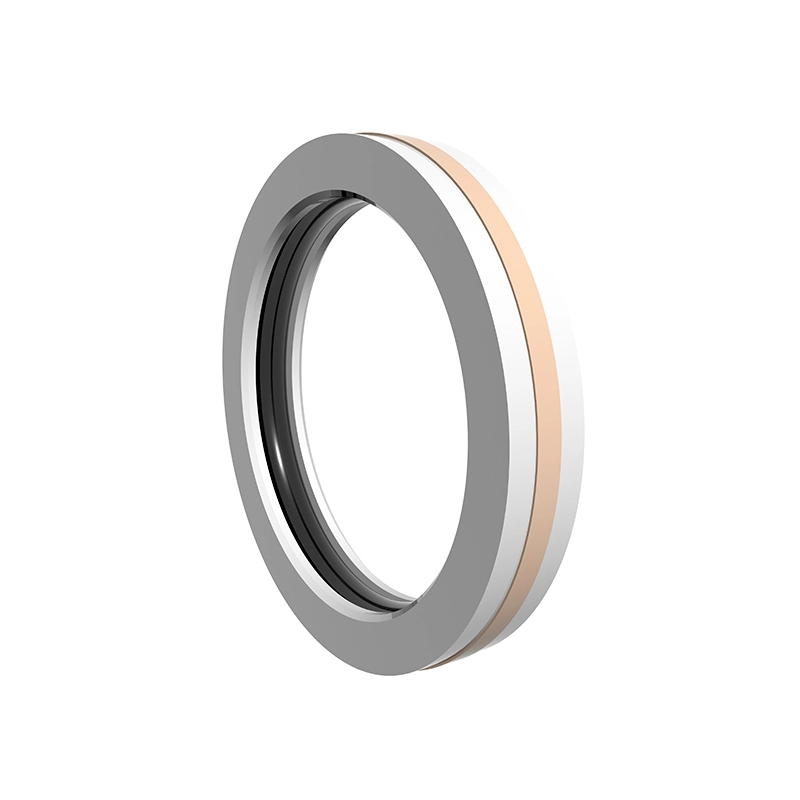

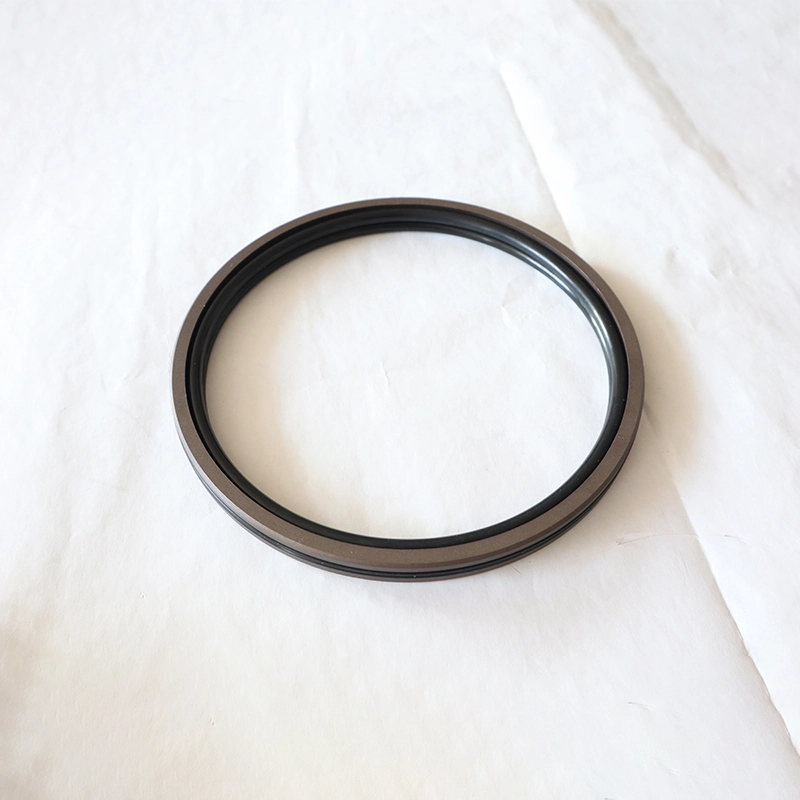

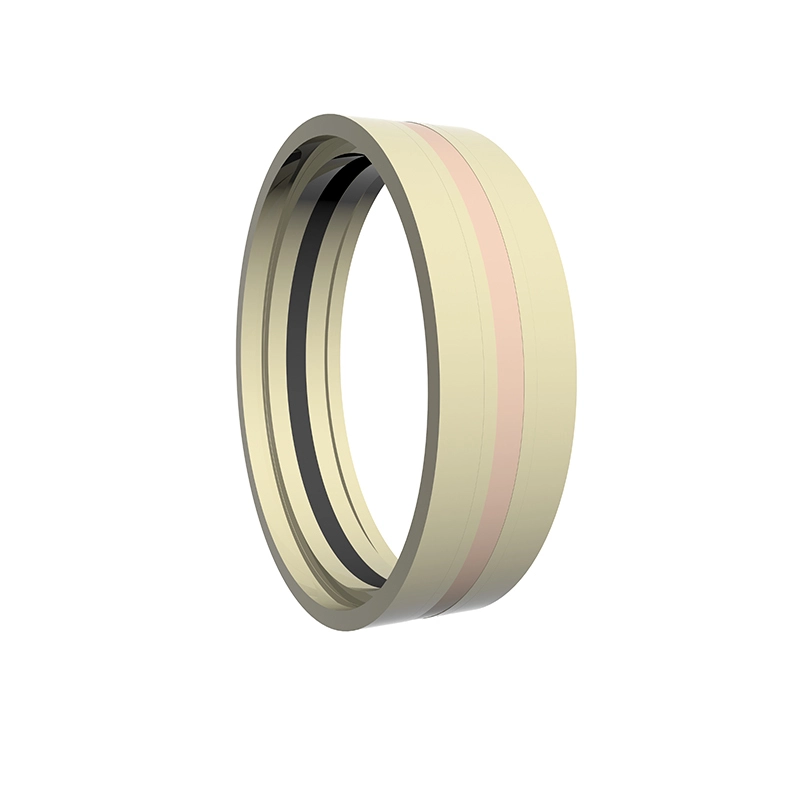

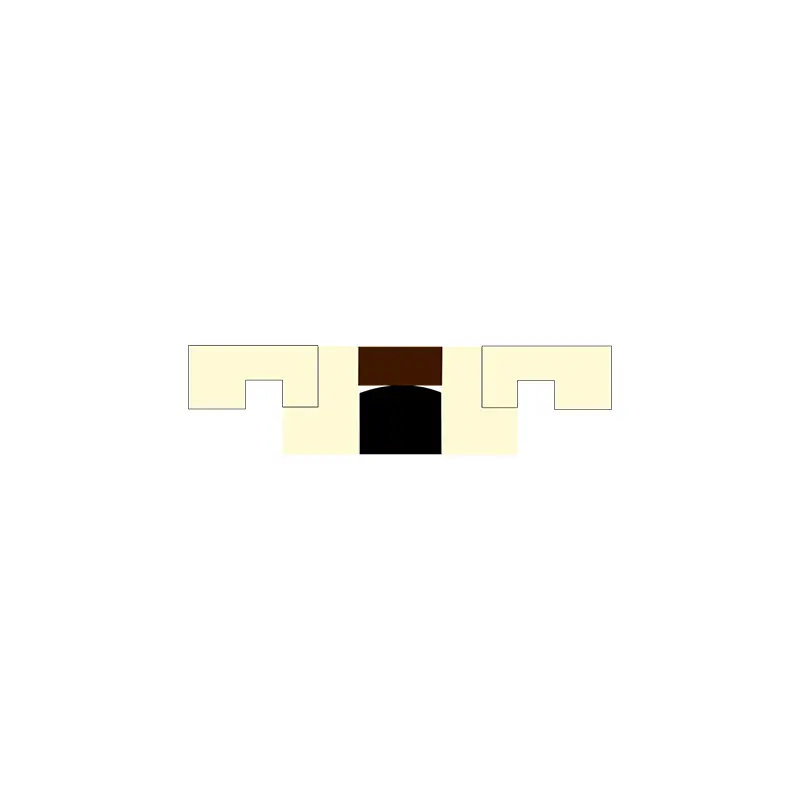

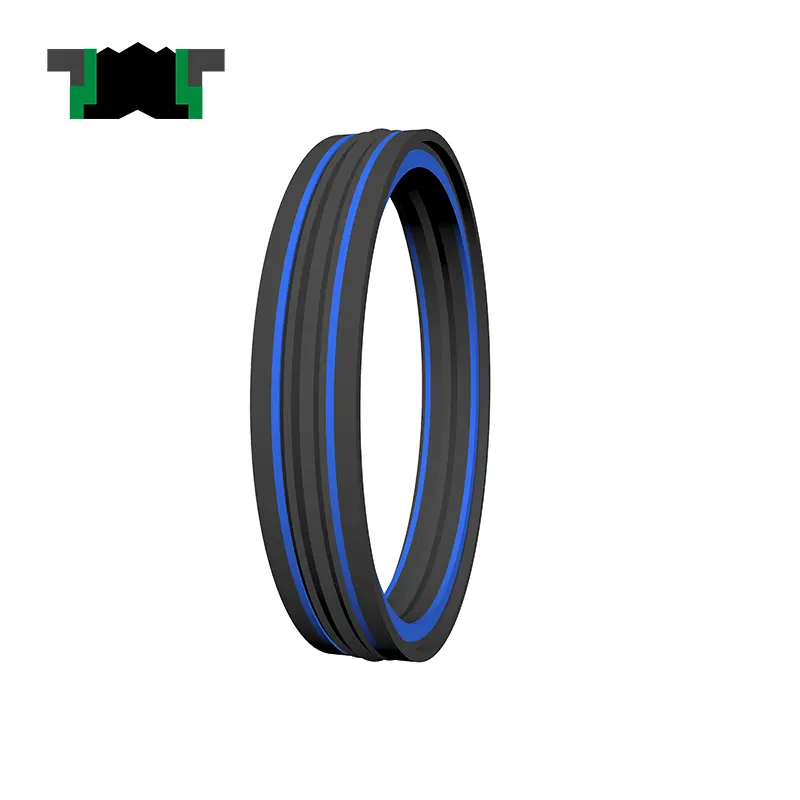

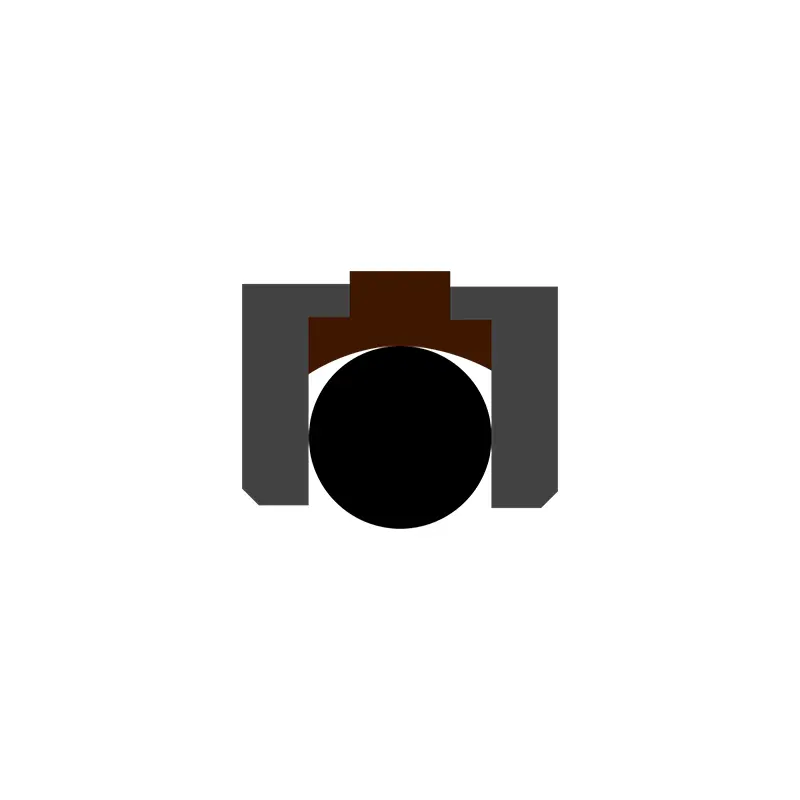

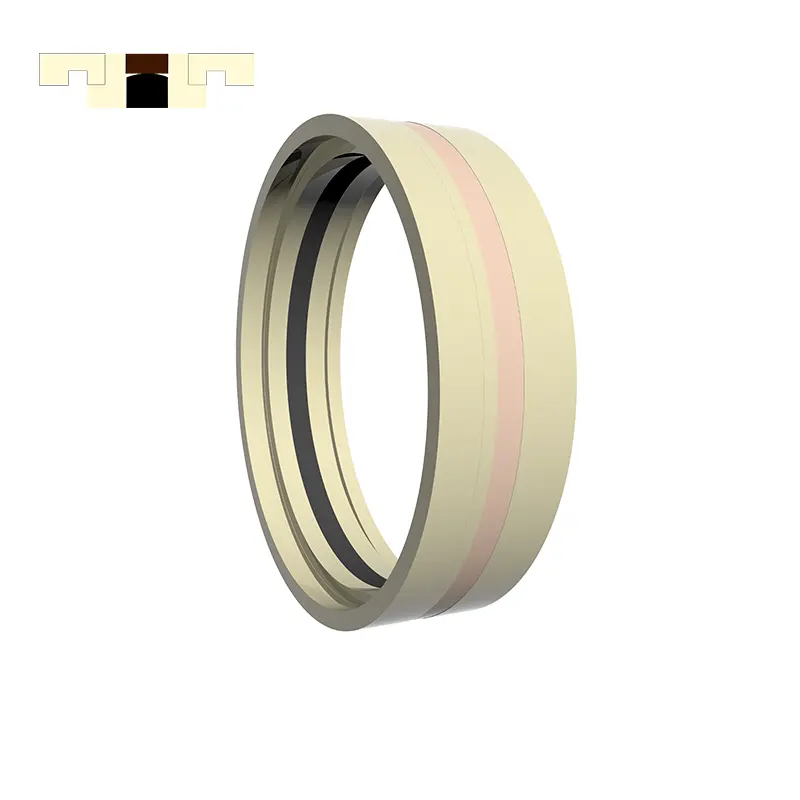

GGDA में एक PTFE से भरी सीलिंग रिंग, दो एल-आकार का प्लास्टिक सपोर्ट रिंग और एक लोचदार बल ओ-रिंग है, जिसमें अच्छी सीलिंग, लॉन्ग लाइफ, कम घर्षण, कोई रेंगना और अन्य विशेषताएं नहीं हैं। पिस्टन द्विदिश दबाव सीलिंग के लिए उपयुक्त।

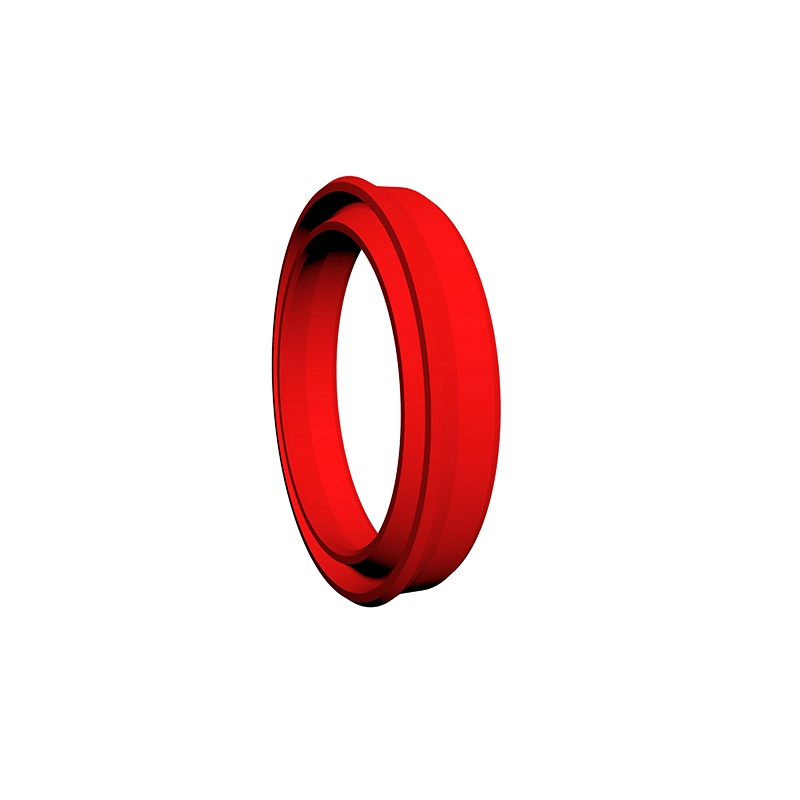

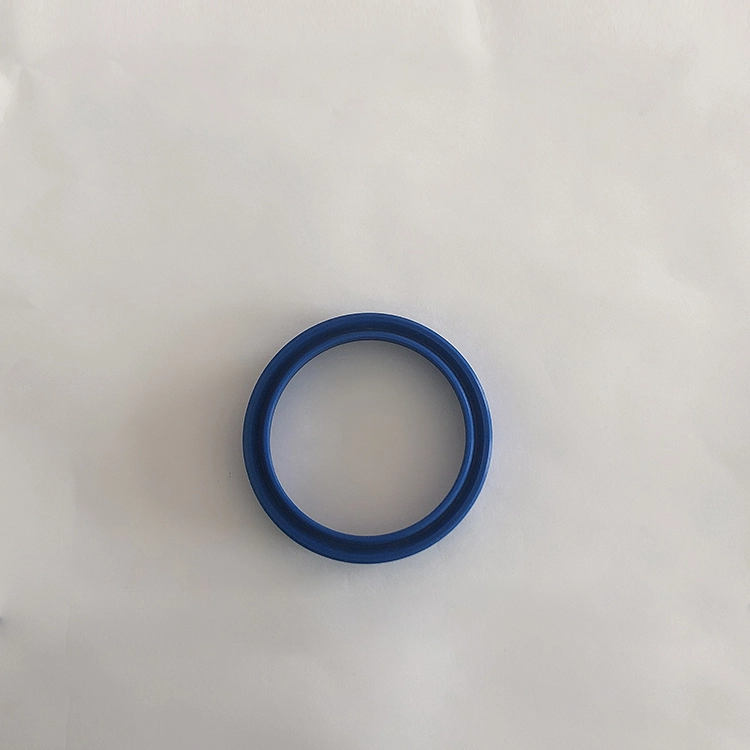

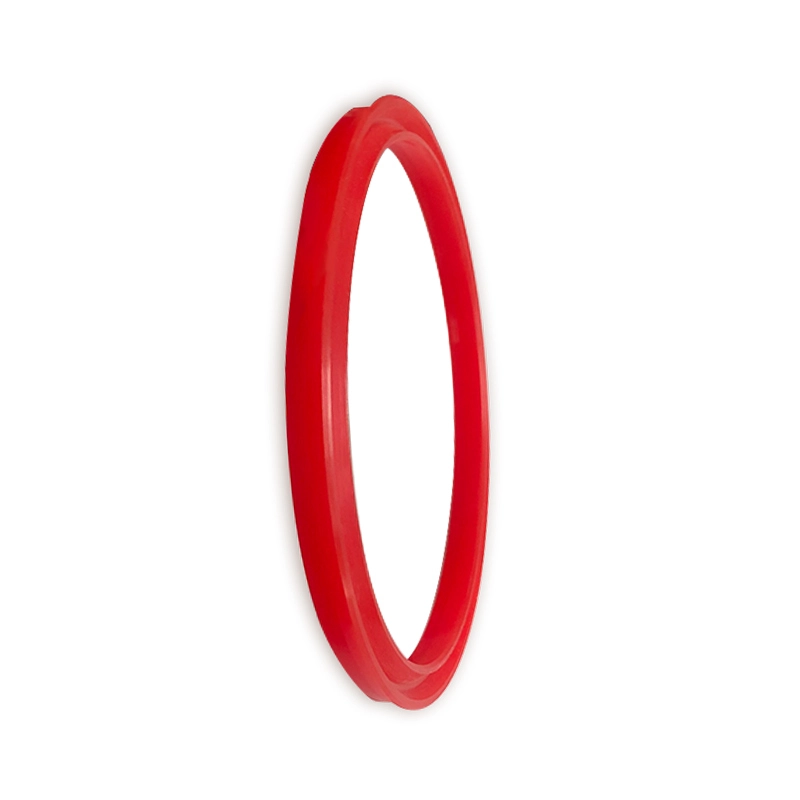

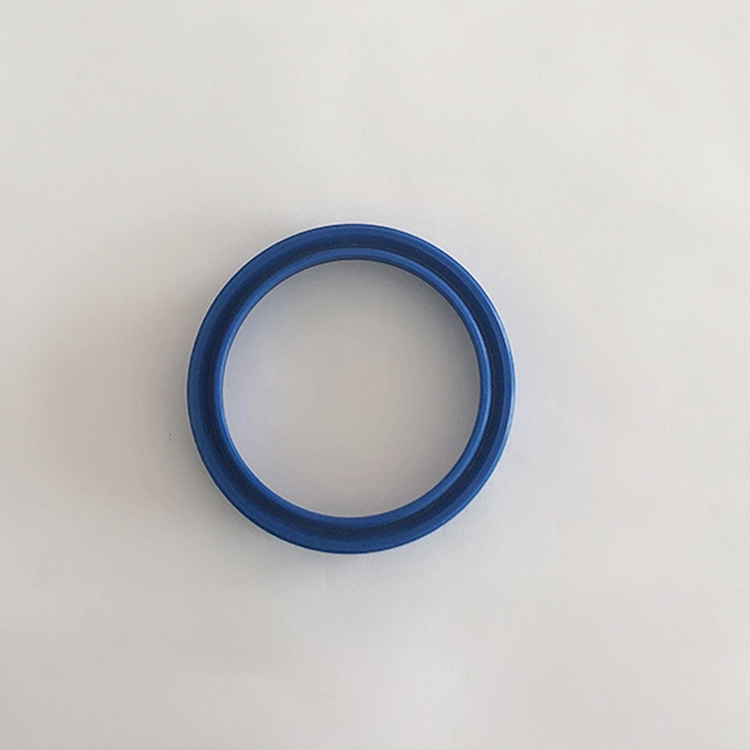

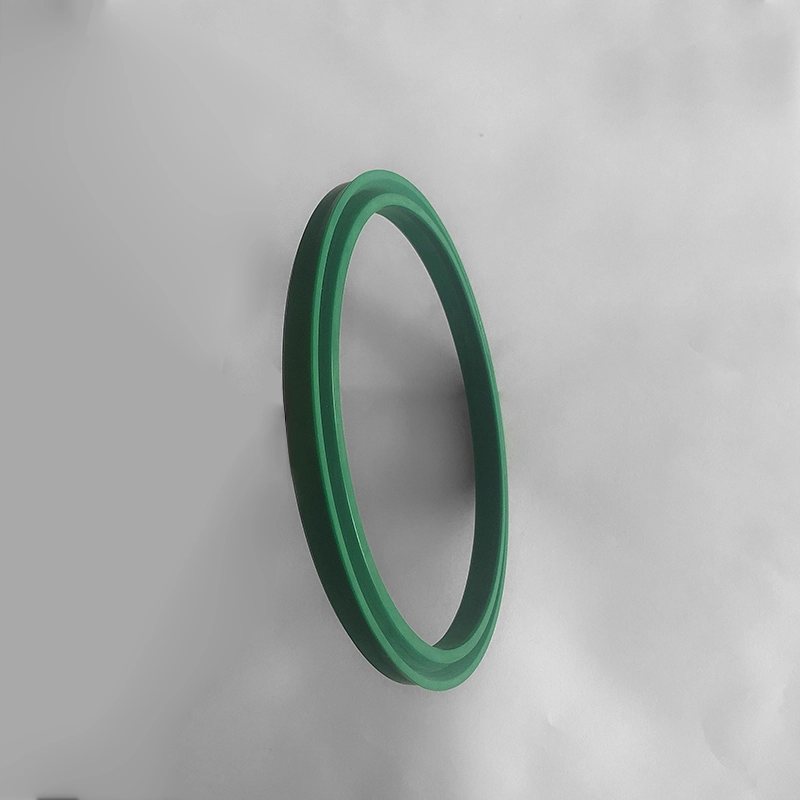

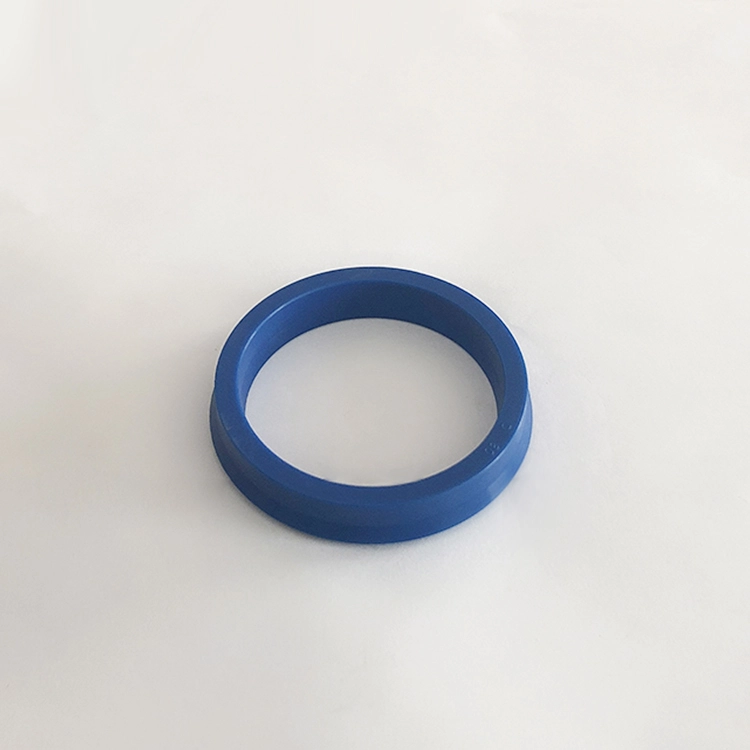

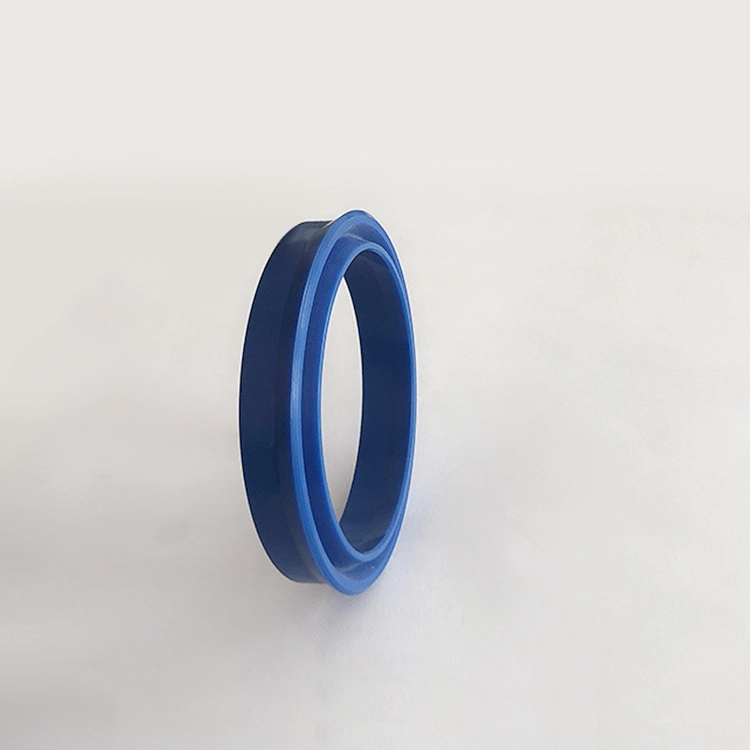

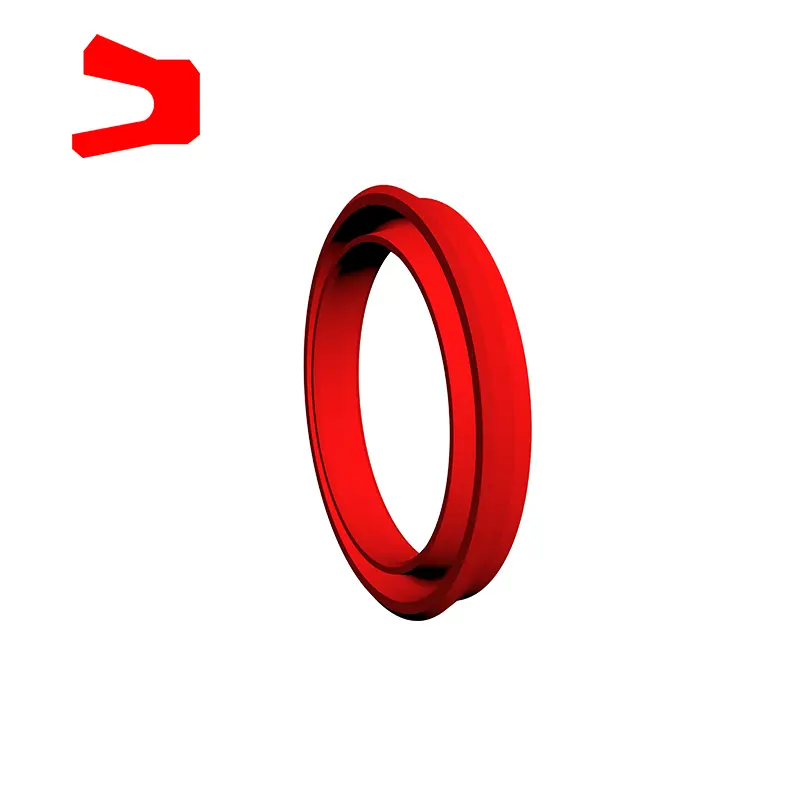

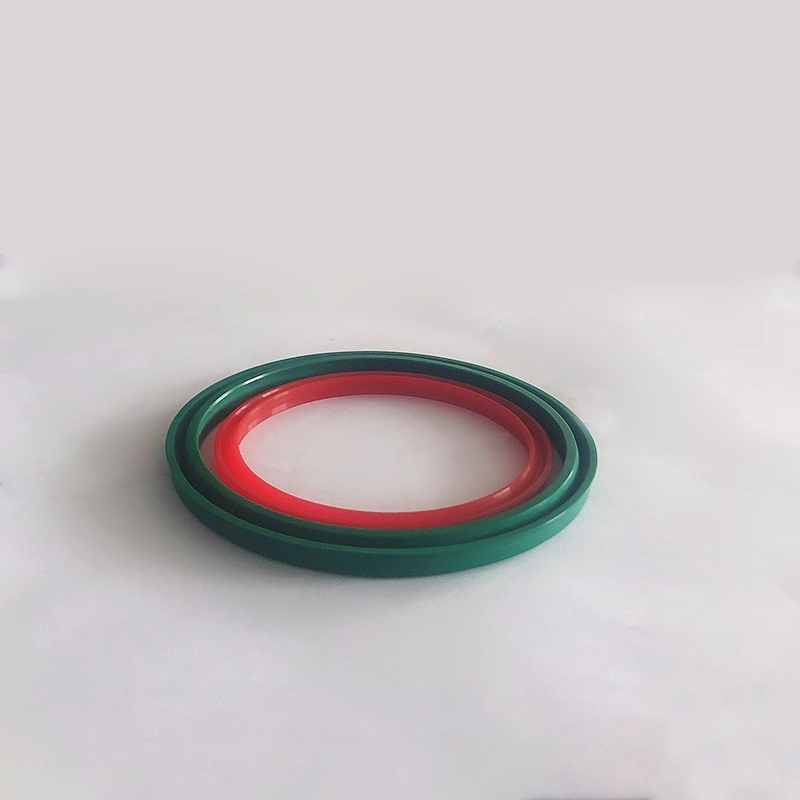

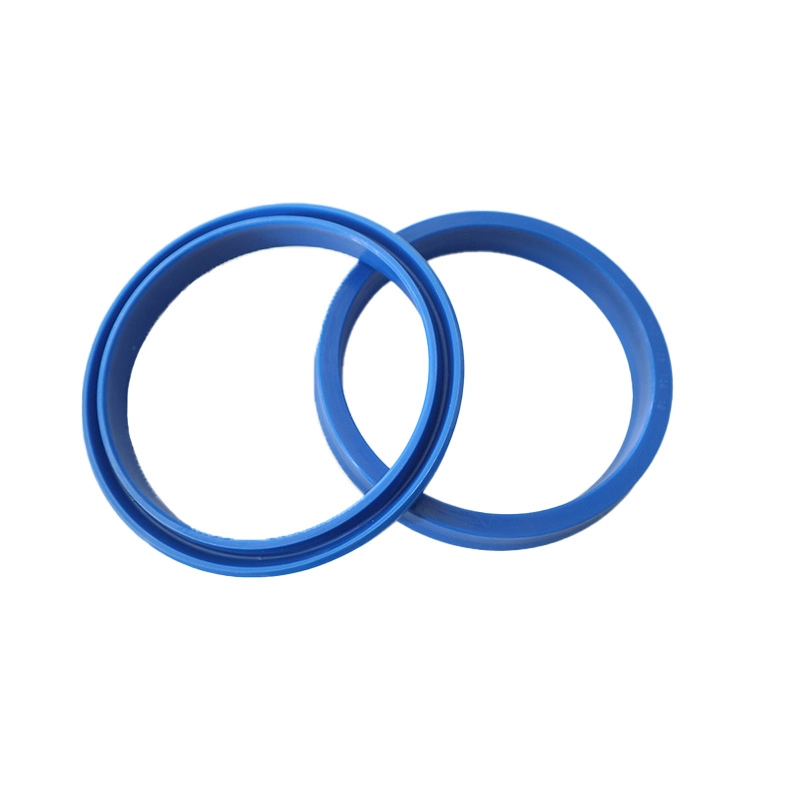

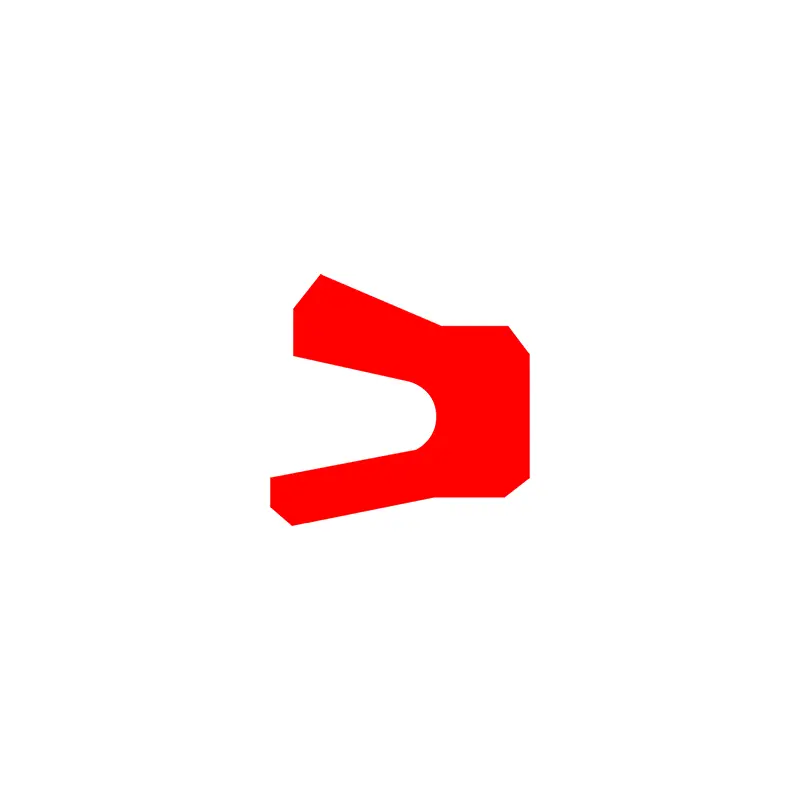

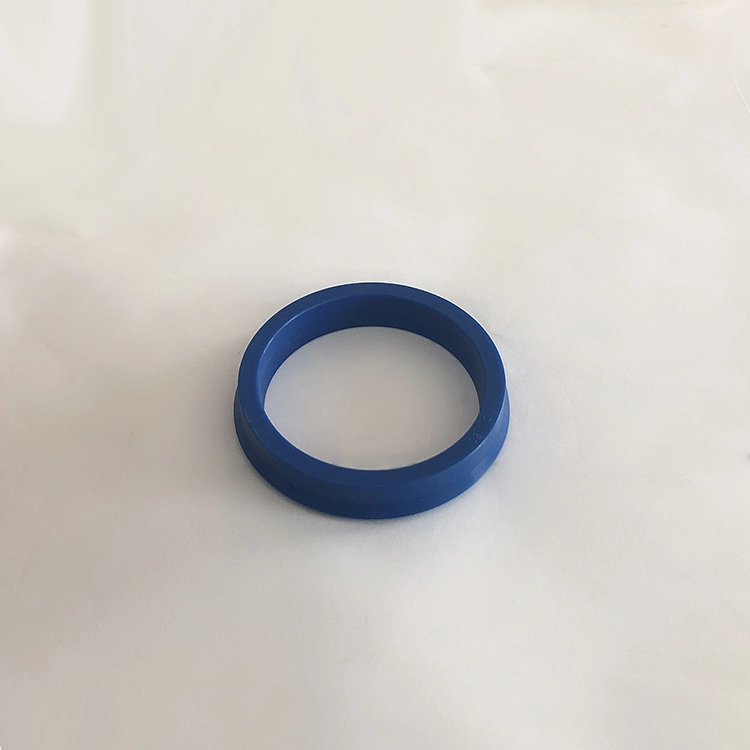

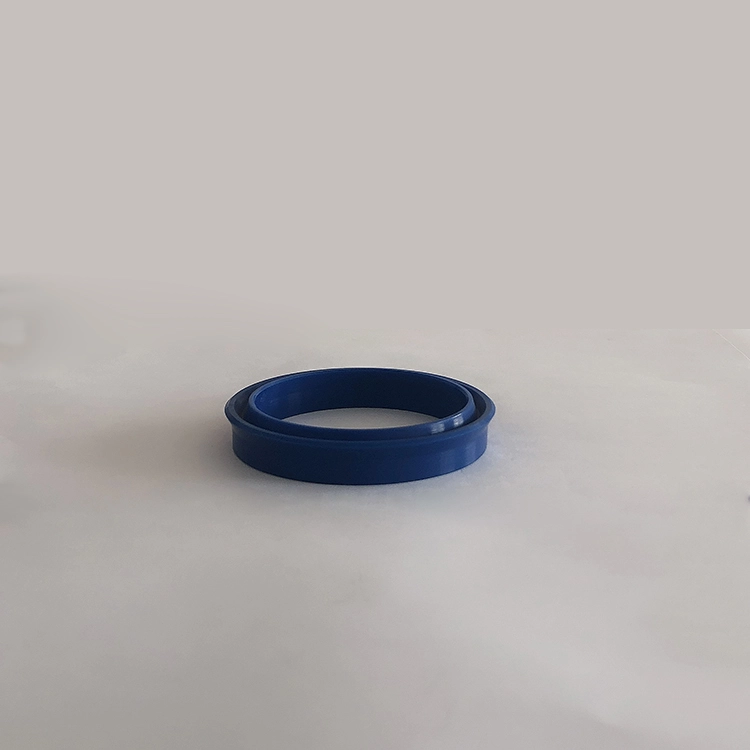

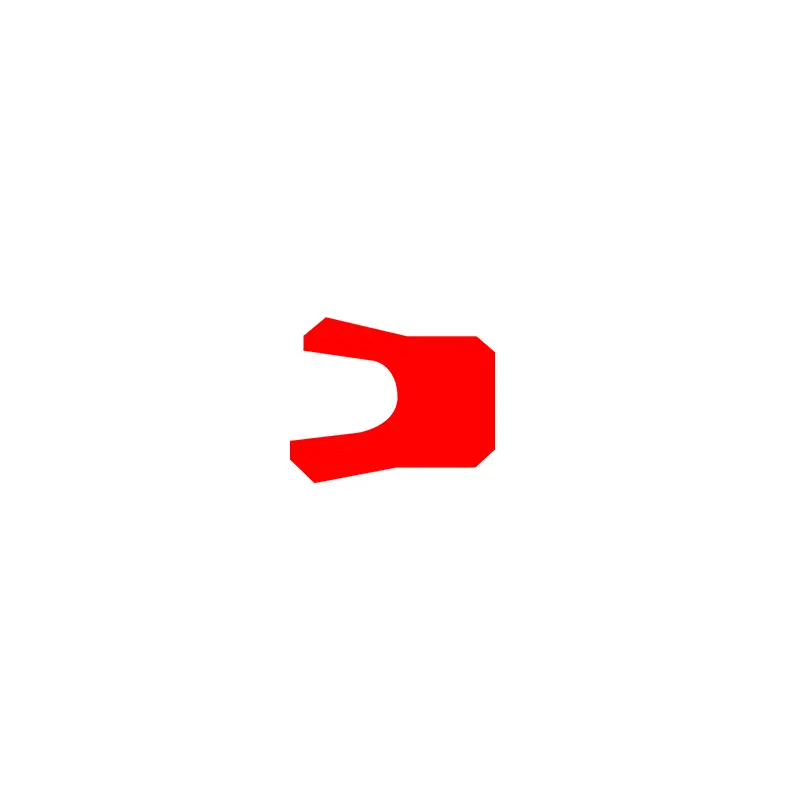

RCUP सीलिंग रिंग एक असममित सील है जो विशेष रूप से पिस्टन पर उपयोग की जाती है, जो हाइड्रोलिक पारस्परिक गति एक-तरफ़ा सीलिंग के लिए उपयुक्त है, जिसमें अच्छा सीलिंग प्रदर्शन होता है। नाली ISO5597 मानक के अनुरूप है। शाफ्ट के लिए YXD टाइप सीलिंग रिंग एक असममित सील है जो विशेष रूप से पिस्टन पर उपयोग की जाती है, जो हाइड्रोलिक पारस्परिक गति एक-तरफ़ा सीलिंग के लिए उपयुक्त है, जिसमें अच्छा सीलिंग प्रदर्शन होता है। जब 12 ~ 32MPA के तहत उपयोग किया जाता है, तो एड़ी पर एक रिटेनिंग रिंग की आवश्यकता होती है। नाली JB/ZQ4265-97 मानक के अनुरूप है। विशेषताएँ:
1। प्रकाश भार और मध्यम भार के लिए लागू;
2। उच्च दबाव और कम दबाव सीलिंग दोनों के लिए अच्छा सीलिंग प्रदर्शन;
3। विभिन्न प्रकार की सामग्री उपलब्ध हैं, जिसमें मीडिया प्रतिरोध की एक विस्तृत श्रृंखला है;
4। सरल संरचना और आसान स्थापना और रखरखाव।
उत्पाद सुविधाएँ और अनुप्रयोग:
सामग्री चयन:
RC61, RC62
1। ओ-रिंग्स की सामग्री हो सकती है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, अन्य वैकल्पिक सामग्री PTFE2, PTFE4, PU, आदि।
ठीक है
1। आयताकार रिंग से मिलान करने की सामग्री: R01 नाइट्राइल रबर
2। सीलिंग रिंग की सामग्री: समग्र थर्माप्लास्टिक सामग्री।
RC63, RC64, SPG, RC66, AQ, AQF
1। ओ-रिंग्स की सामग्री हो सकती है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, अन्य वैकल्पिक सामग्री PTFE1, PTFE2, PTFE4।
KDAS, TPM
1। मैचिंग रबर रिंग सामग्री: R01 नाइट्राइल रबर
2। रिटेनिंग रिंग मटेरियल: नायलॉन पीए/पॉलीऑक्सिमेथिलीन पोम
3। गाइड रिंग: नायलॉन पीए/पॉलीऑक्सिमेथिलीन पोम/पॉलीटेट्रफ्लुओरोथिलीन पीटीएफई
GDKK, RC67
1। उपलब्ध इलास्टोमेर सामग्री: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, अन्य वैकल्पिक सामग्री PTFE2, PTFE4।
3। रिटेनिंग रिंग सामग्री: POM/PA/PTFE, PTFE सामग्री का उपयोग तब किया जाता है जब तापमान 100 डिग्री से अधिक हो जाता है।
आर्केक
1। प्रेस रिंग सामग्री: पॉलीटेट्रैफ्लुओरोथिलीन, नाइट्राइल क्लॉथ, फ्लोरोरुबर क्लॉथ, नायलॉन, पॉलीऑक्सिमेथिलीन
2। वी-रिंग सामग्री: पॉलीटेट्रैफ्लुओरोथिलीन, नाइट्राइल रबर, नाइट्राइल क्लॉथ, फ्लोरोरुबर, फ्लोरोरुबर क्लॉथ
3। समर्थन रिंग सामग्री: नाइट्राइल क्लॉथ, फ्लोरोरुबर क्लॉथ, नायलॉन, पॉलीऑक्सिमेथिलीन, पॉलीटेट्रफ्लुओथिलीन
आरसीआर, आरपीडब्ल्यू
1। आयताकार रिंग सामग्री मिलान: RO1 नाइट्राइल रबर (NBR)
2। सीलिंग रिंग सामग्री: पु
YXD
वैकल्पिक नाइट्राइल रबर (R01), फ्लोरोरुबर (R02), पॉलीयुरेथेन (PU), आदि।
ऑर्डरिंग उदाहरण:
ऑर्डरिंग मॉडल RC61-40X29X4.2-PTFE3-R01ORDERING मॉडल RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD रिंग RC61-B-HOLE SEAL DXDX L-MATERIAL CODE
RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 सामग्री कोड
ऑर्डर मॉडल OK-80X59X8 सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई
ऑर्डरिंग मॉडल RC63-80-PTFE3-R01 या SPGC-80-PTFE3-R01
RC63/SPGC-MODEL 80-सिलेंडर व्यास D PTFE3-PTFE सामग्री कोड R01-O-RING सामग्री कोड
ऑर्डर मॉडल KDAS-80X60X22.4 सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई (l)
ऑर्डर मॉडल TPM-80X60X22.4 सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई (l)
ऑर्डरिंग उदाहरण: GDKK-80*62*43*22.5-R01
ऑर्डर मॉडल RC64-80-PTFE3-R01
RC64-MODEL 80-सिलेंडर व्यास D PTFE3-PTFE सामग्री कोड R01-O-RING सामग्री कोड
ऑर्डरिंग उदाहरण: SPG-D*D*L-PTFE3-R01 (बाहरी व्यास*इनर डायमीटर*ग्रूव चौड़ाई) PTFE3, R01-MATERIAL CODE
RC66
ऑर्डर मॉडल RC67-100X85X12.5-PTFE3-R01 या SPGW-100x85x12.5-PTFE3 -R01
मॉडल-सिलेंडर व्यास x ग्रूव बॉटम डायमीटर एक्स ग्रूव चौड़ाई PTFE3-DIFIFIED PTFE सामग्री कोड R01 इलास्टोमर सामग्री कोड
आर्केक
| नमूना | सामग्री | लागू सीमा | सील |
| Rcek-a | वी-रिंग: एनबीआर क्लॉथ, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पोम/पीटीएफई | सामान्य तापमान, उच्च दबाव | अच्छा |
| Rcek-b | वी-रिंग: एफकेएम क्लॉथ, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई | उच्च तापमान, उच्च दबाव | अच्छा |
| Rcek-c | वी-रिंग: एनबीआर, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पीओएम/पीटीएफई | सामान्य तापमान, मध्यम और निम्न दबाव | उत्कृष्ट |
| Rcek-d | वी-रिंग: एफकेएम, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई | उच्च तापमान, मध्यम और निम्न दबाव | उत्कृष्ट |
| Rcek-e | वी-रिंग: एनबीआर और एनबीआर क्लॉथ कॉम्बिनेशन, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पोम/पीटीएफई | सामान्य तापमान, मध्यम और उच्च दबाव | उत्कृष्ट |
| Rcek-f | वी-रिंग: एफकेएम और एफकेएम क्लॉथ कॉम्बिनेशन, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई | उच्च तापमान, मध्यम और उच्च दबाव | गोरा |
| Rcek-g | वी-रिंग, प्रेशर रिंग, सपोर्ट रिंग: PTFE1/PTFE2/PTFE3/PTFE4 | उच्च तापमान और उच्च दबाव संक्षारक मीडिया | उत्कृष्ट |
| Rcek-h | वी-रिंग: पीयू, प्रेशर रिंग, सपोर्ट रिंग: पु/पीए/पोम/पीटीएफई | सामान्य तापमान, मध्यम और उच्च दबाव | सील |
| ऑर्डर मॉडल RCEK-A-120 × 95x25.3 मॉडल-सिलेंडर व्यास x ग्रूव बॉटम डायमीटर एक्स ग्रूव चौड़ाई | |||
अक
अकाउंट
आरसीआर
आरपीडब्ल्यू
टीडीए
चामर लंबाई
| सिलिंडर व्यास | Chamfer लंबाई E। |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
टीडीएमए
जीजीडीए
Rcup
ऑर्डरिंग उदाहरण: ऑर्डर मॉडल RCUP D63 × 48 × 10 सिलेंडर व्यास × ग्रूव व्यास × सील ऊंचाई
YXD
ऑर्डर मॉडल YXD63 × 51 × 14-R01 सिलेंडर व्यास × ग्रूव व्यास × सील ऊंचाई-सामग्री कोड

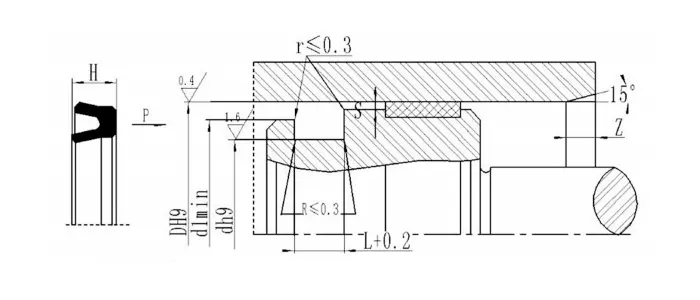

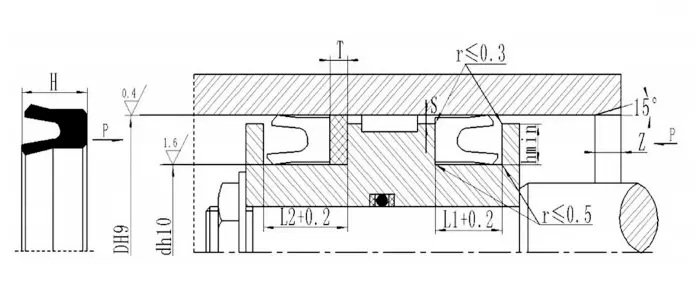

विशेष विवरण:

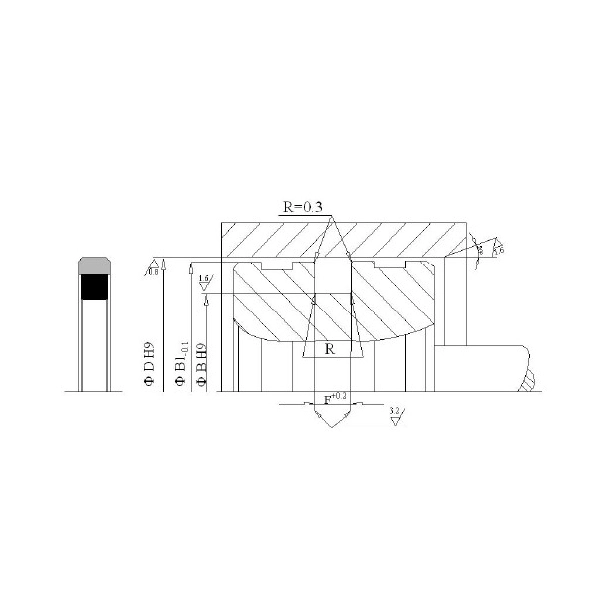

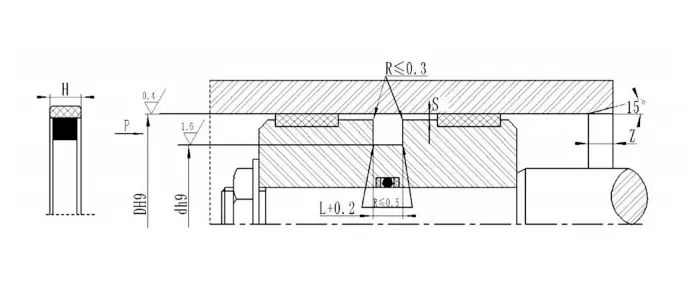

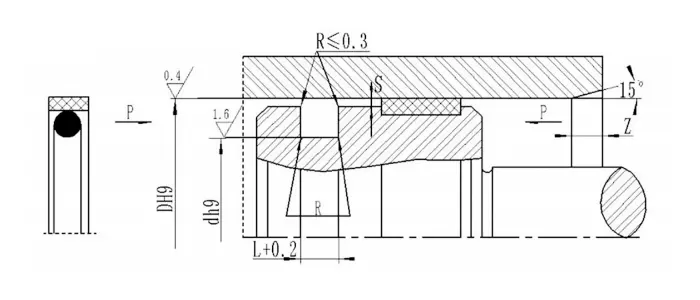

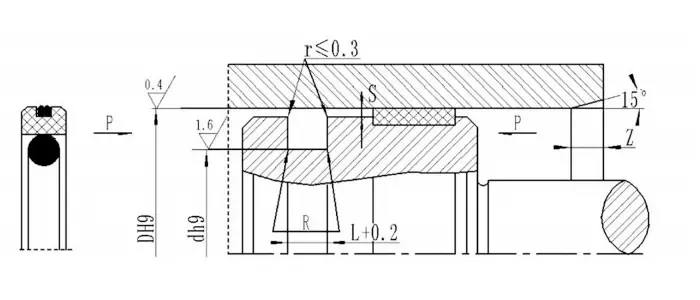

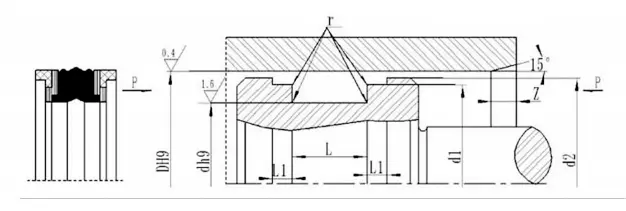

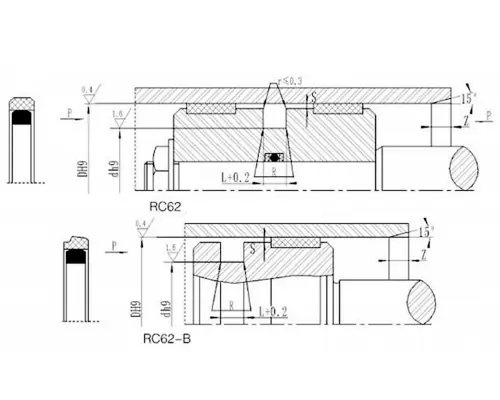

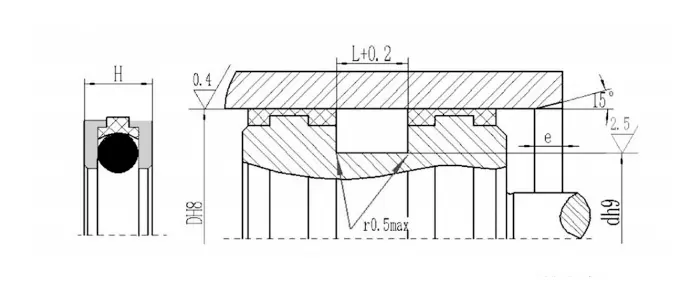

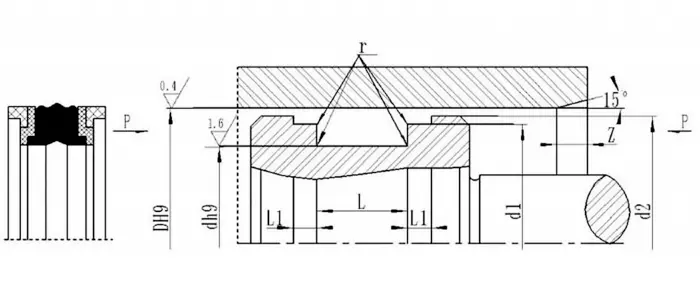

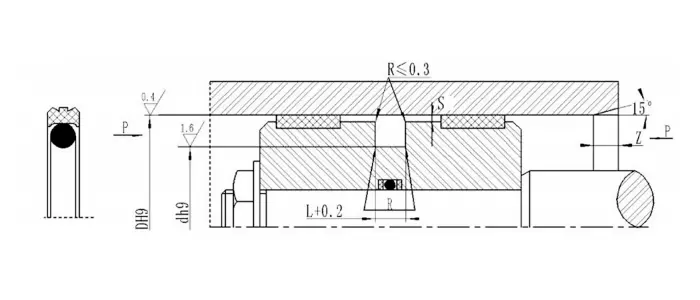

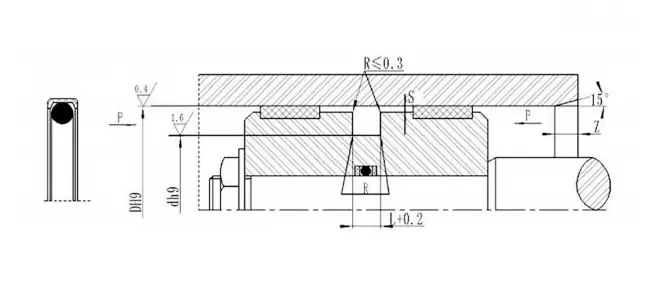

RC61| एपर्चर रेंज D H9 |
नाली व्यास D H9 |
नाली चौड़ाई L+0.2 |
रेडियल क्लीयरेंस स्मैक्स | गोल कोनें आरमैक्स |
नाला ज़मीन |
ओ-रिंग वायर व्यास | |||
| मानक प्रकार | कम भार होना | भारी भार | 0 ~ 20MPA | 20 ~ 40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | डी -15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | डी -38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| नोट: 1। छेद व्यास ≤30 मिमी के लिए, खुले नाली का उपयोग करने की सिफारिश की जाती है। | |||||||||
| 2। दबाव के लिए> 40MPA, सील का मूल क्षेत्र S MAX H8/F8 फिट टॉलरेंस का उपयोग करता है | |||||||||

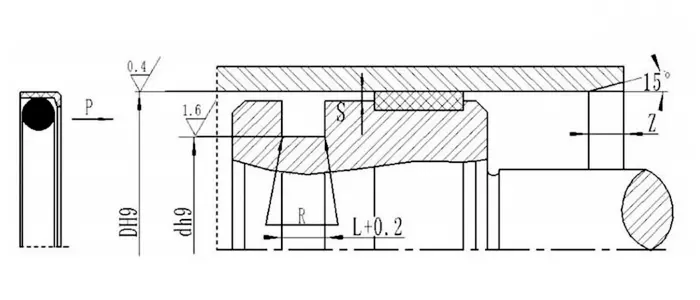

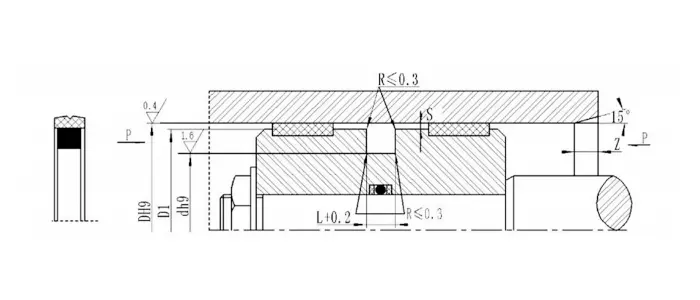

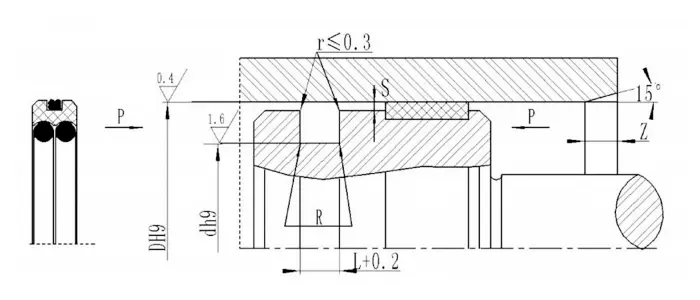

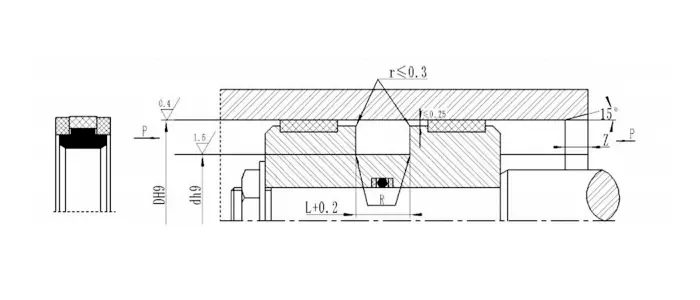

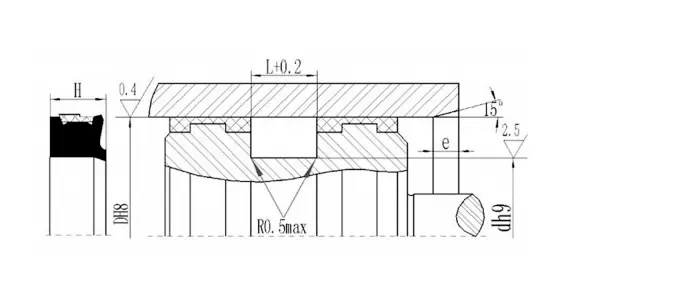

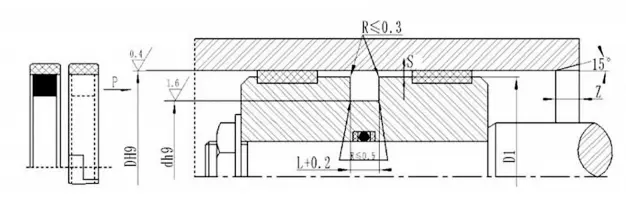

| एपर्चर रेंज D H9 |
नाली व्यास D H9 |
नाली चौड़ाई L+0.2 |
रेडियल क्लीयरेंस स्मैक्स | गोल कोनें आरमैक्स |
नाला ज़मीन |
|
| 0-20MPA | 20 ~ 40MPA | |||||
| 20 ~ 49.9 | डी-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | डी-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | डी-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | डी-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | डी-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | डी-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | डी-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| नोट: 1। छेद व्यास ≤ 30 मिमी के लिए, यह खुले नाली का उपयोग करने की सिफारिश की जाती है। | ||||||
| 2। दबाव के लिए> 40MPA, सील का मूल क्षेत्र S MAX H8/F8 फिट सहिष्णुता का उपयोग करता है। | ||||||
| नमूना | DH9 | dh9 | L+0.2 | डी 1 | नमूना | DH9 | dh9 | L+0.2 | डी 1 | नमूना | DH9 | dh9 | L+0.2 | डी 1 |
| ओके -25*16*4.2 | 25 | 16 | 4.2 | 24.3 | ओके -90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | ओके -160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| ओके -32*21*4.2 | 32 | 21 | 4.2 | 31.3 | ओके -95*74*8.0 | 95 | 74 | 8.0 | 94.0 | ओके -170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| ओके -40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | ओके -100*79*8.0 | 100 | 79 | 8.0 | 99.0 | ओके -180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| ओके -40*29*4.2 | 40 | 29 | 4.2 | 39.3 | ओके -100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | ओके -190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| ओके -50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| ओके -50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| ओके -60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | ओके -220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| ओके -60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| ओके -63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | ओके -120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| ओके -63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | ओके -125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-2550*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| ओके -70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | ओके -125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| ओके -70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | ओके -300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| ओके -75*54*8.0 | 75 | 54 | 8.0 | 74.2 | ओके -130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | ओके -320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| ओके -75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | ओके -330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| ओके -80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | ओके -350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| ओके -80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | ओके -140*119*8.0 | 140 | 119 | 8.0 | 138.8 | ओके -370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| ओके -85*64*8.0 | 85 | 64 | 8.0 | 84.0 | ओके -145*124*8.0 | 145 | 124 | 8.0 | 143.8 | ओके -420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| ओके -90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| एपर्चर रेंज D H9 |
नाली व्यास डी एच 9 | नाली चौड़ाई L+0.2 |
रेडियल क्लीयरेंस Sएमएx |
गोल कोनों आरमैक्स |
नाला Zमिन |
ओ-रिंग वायर व्यास dO |
|

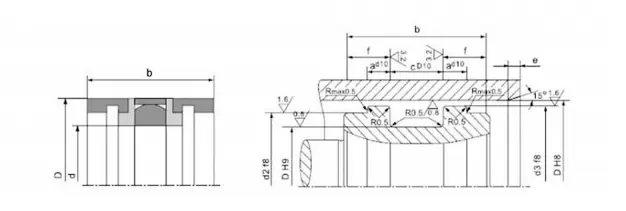

| हाइड्रोलिक | वायवीय और हाइड्रोलिक कम घर्षण | ||||||
| 6 ~ 13 | घ -3 | D-३.५ | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | डी-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | डी-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | डी-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | डी-15 | डी -15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| नमूना | आकार | नमूना | आकार | ||||||||||
| D | d | डी 1 | डी 2 | L | L1 | D | d | डी 1 | डी 2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | Kdas-२५/२ | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| Kdas-२२ | 22 | 13 | 19 | 21 | 13.5 | 2.1 | Kdas-२ the | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| उत्पाद संख्या | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-1110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| एपर्चर रेंज D H9 |
नाली व्यास dh9 |
नाली चौड़ाई L+0.2 |
गोल कोनें आरमैक्स |
रेडियल क्लीयरेंस धूर्तता |
नाला ज़मीन |
ओ-रिंग वायर व्यास dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | डी -13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| नोट: सिलेंडर व्यास ≤30 मिमी के लिए, खुले नाली की सिफारिश की जाती है। | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| ऑर्डरिंग उदाहरण: RC66-D*D*L-PTFE3-R01 (बाहरी व्यास*इनर डायमीटर*ग्रूव चौड़ाई) PTFE3, R01- सामग्री कोड | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| नोट: आयाम इस तालिका में सूचीबद्ध नहीं हैं, कृपया हमसे संपर्क करें। | ||||||||||||||||||
| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| विनिर्देश और आयाम | ||||||||||
| सिलिंडर व्यास | निचला व्यास | आधार व्यास | चौड़ाई | गाइड मिन |
|
सिलिंडर व्यास | निचला व्यास | आधार व्यास | चौड़ाई | गाइड मिन |
| DH9 | D H9 | d 1 | L | Z | DH9 | D H9 | d 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| ऑर्डरिंग उदाहरण AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-सामग्री कोड | ||||||||||||||||
| उत्पाद संख्या | D | d | L+0.2 | Rएमएx |
|
उत्पाद संख्या | D | d | L+0.2 | Rएमएx |
|
उत्पाद संख्या | D | d | L+0.2 | Rएमएx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| ऑर्डरिंग उदाहरण AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 सामग्री कोड | ||||||||||||||||
| उत्पाद संख्या |
D H9 |
d H9 |
L+0.2 | Rएमएx |
|
उत्पाद संख्या |
D H9 |
d H9 |
L+0.2 | Rएमएx |
|
उत्पाद संख्या |
D H9 |
d H9 |
L+0.2 | Rएमएx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | डी 1 |
|
D | d | L | डी 1 |
|
D | d | L | डी 1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| एपर्चर रेंज D H9 |
नाली व्यास D H9 |
नाली चौड़ाई L+0.2 |
रेडियल क्लीयरेंस स्मैक्स | गोल कोनें आरमैक्स |
नाला Z |
ओ-रिंग वायर व्यास | |||
| मानक प्रकार आरपीडब्ल्यू |
कम भार होना आरपीडब्ल्यू-क्यू |
भारी भार आरपीडब्ल्यू-जेड |
0 ~ 20MPA | 20-40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | डी -15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | डी -38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| नोट: 1। छेद व्यास ≤ 30 मिमी के लिए, यह खुले नाली का उपयोग करने की सिफारिश की जाती है। | |||||||||
| 2। दबाव के लिए> 40MPA, सील का मूल क्षेत्र H8/F8 फिट सहिष्णुता का उपयोग करता है। | |||||||||
|
|
|||||||||||||
| क्रम संख्या | DH8 | dh9 | एल+0.2 |
|
क्रम संख्या | DH8 | dh9 | एल+0.2 |
|
क्रम संख्या | DH8 | dh9 | एल+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| नोट: यदि आवश्यक विनिर्देश इस तालिका में नहीं हैं, तो कृपया हमसे संपर्क करें। | |||||||||||||

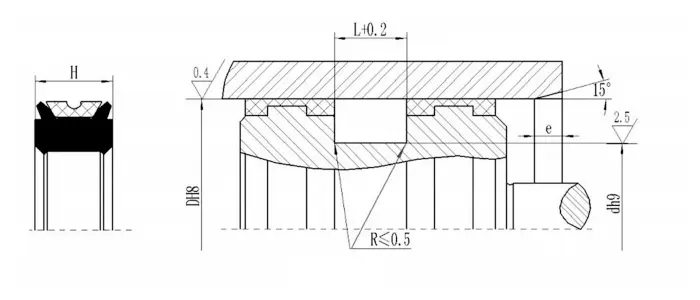

| स्थापना आयाम |
|
|
|
|
|
|
|
|
|
|
|
चामर लंबाई | |||||
| सिलिंडर डायमेटरडह 8 | नाली नीचे diameterdh9 | स्लॉट चौड़ाई एल+0.2 | सील ऊंचाई एच |
|
|
सिलिंडर व्यास | चामर लंबाई ई | ||||||||||
| 40-120 | डी-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | डी-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | डी-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| क्रम संख्या | DH8 | dh9 | L+0.2 |
|
क्रम संख्या | DH8 | dh9 | L+0.2 |
|
क्रम संख्या | DH8 | dh9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| नोट: आवश्यक विनिर्देश इस तालिका में नहीं हैं, लेकिन इसका उत्पादन भी किया जा सकता है। कृपया हमसे संपर्क करें। | |||||||||||||||||

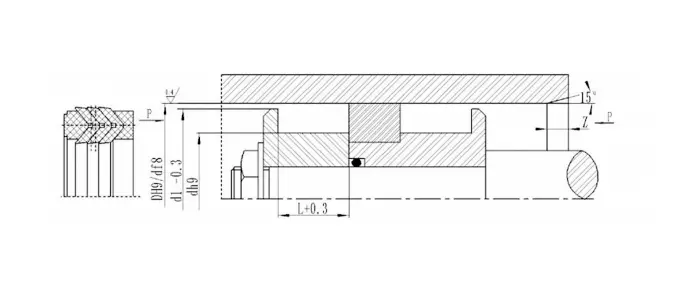

| स्थापना आयाम |
|
|
|
|
|
|
चामर लंबाई | |||||||
|
|
|
|
|
सिलिंडर व्यास | चामर लंबाई ई | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| सिलिंडर व्यास DH8 | नालीदार व्यास DH9 | स्लॉट चौड़ाई एल+0.2 | सील ऊंचाई एच |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | डी-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | डी-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | डी-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| क्रम संख्या | D H8 | D H9 | L+0.2 |
|
क्रम संख्या | D H8 | D H9 | L+0.2 |
|
क्रम संख्या | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| नोट: आवश्यक विनिर्देश इस तालिका में नहीं हैं, लेकिन इसका उत्पादन भी किया जा सकता है। कृपया हमसे संपर्क करें। उपलब्ध अधिकतम उत्पाद 1600 मिमी है। | ||||||||||||||
| बहिष्कार |
|
|
|
|
|
|
|
|
|
|
|
||
| द प्रेशर एमपीए | एक्सट्रूज़न गैप स्मैक्स |
|
|
|
|||||||||
| सिलेंडर व्यास d अंक 60 मिमी | सिलेंडर व्यास डी> 60 मिमी |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| आकार चार्ट | |||||||||||||
| उत्पाद संख्या | D | d | H | L | डी 1 |
|
उत्पाद संख्या | D | d | H | L | डी 1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | Rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| उत्पाद संख्या | D | d | H | L1 | एल 2 | T |
|
उत्पाद संख्या | D | d | H | L1 | एल 2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
पता
No.1 Ruichen Road, Dongliuting इंडस्ट्रियल पार्क, चेंगयांग डिस्ट्रिक्ट, किंगदाओ सिटी, शैंडोंग प्रांत, चीन
टेलीफोन
