हाइड्रोलिक सिस्टम में, हाइड्रोलिक बफर सील एक महत्वपूर्ण भूमिका निभाते हैं। Ruichen Seals ने विभिन्न आवश्यकताओं और काम करने की स्थिति के लिए विभिन्न प्रकार के हाइड्रोलिक बफर सील विकसित किए हैं।

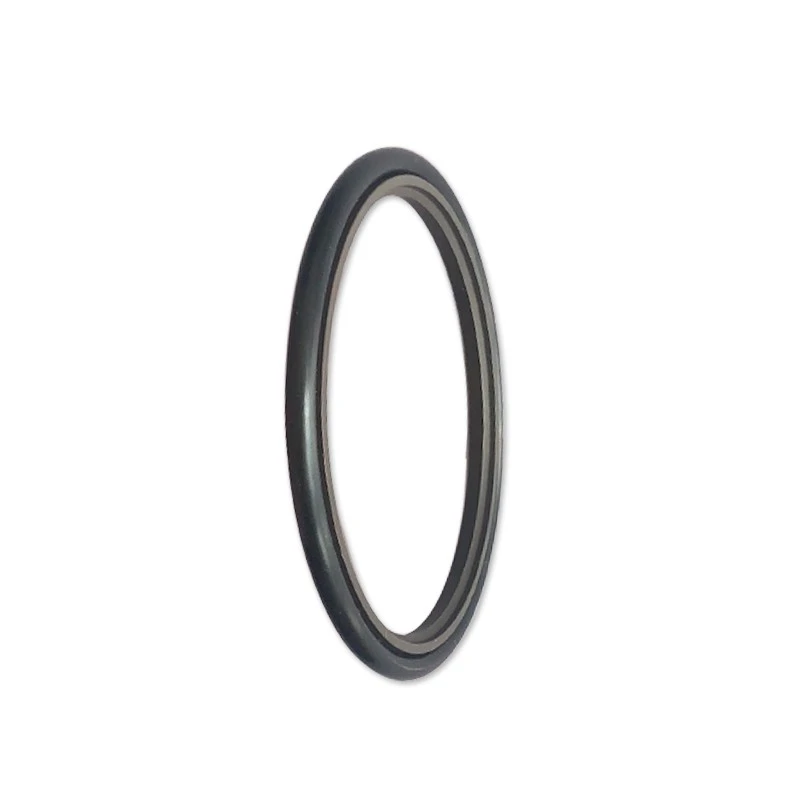

HBY और HBTS बफर सील का उपयोग पिस्टन रॉड्स पर सील के साथ संयोजन में किया जाता है ताकि उच्च भार के तहत प्रभाव और उतार-चढ़ाव के दबाव को अवशोषित किया जा सके, उच्च तापमान वाले तरल पदार्थों को अलग किया जा सके, और सेवा जीवन और सीलिंग सिस्टम की विश्वसनीयता में सुधार किया जा सके। उनका उपयोग मोटर फावड़े, व्हील लोडर, बुलडोजर, ट्रक क्रेन, व्हील क्रेन, डंप ट्रक, आदि में किया जाता है।

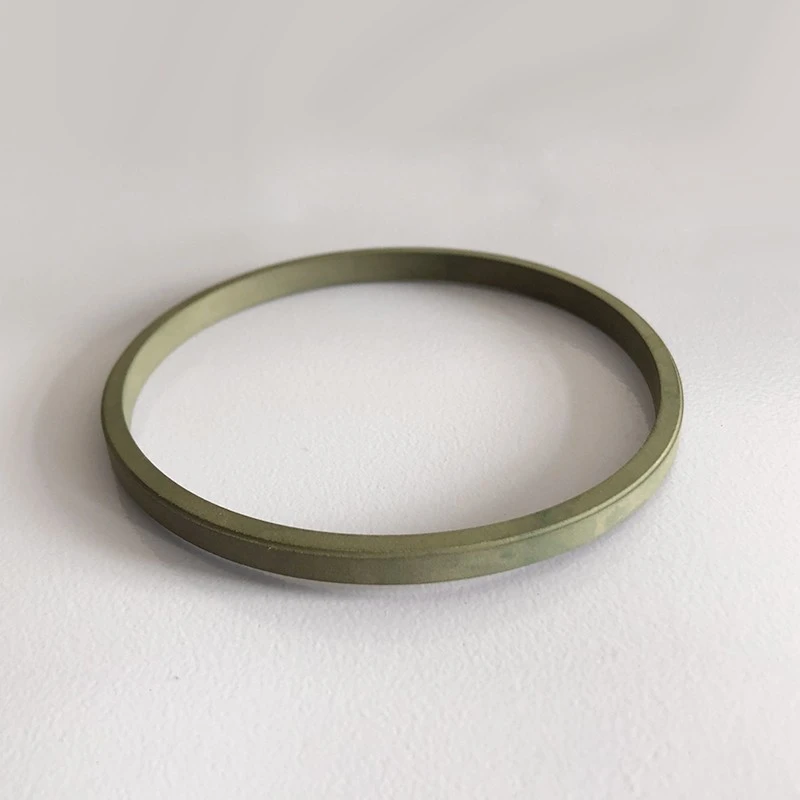

एचबीटीएस बफर सील का उपयोग इंजीनियरिंग मशीनरी जैसे सीलिंग सिस्टम में किया जाता है।

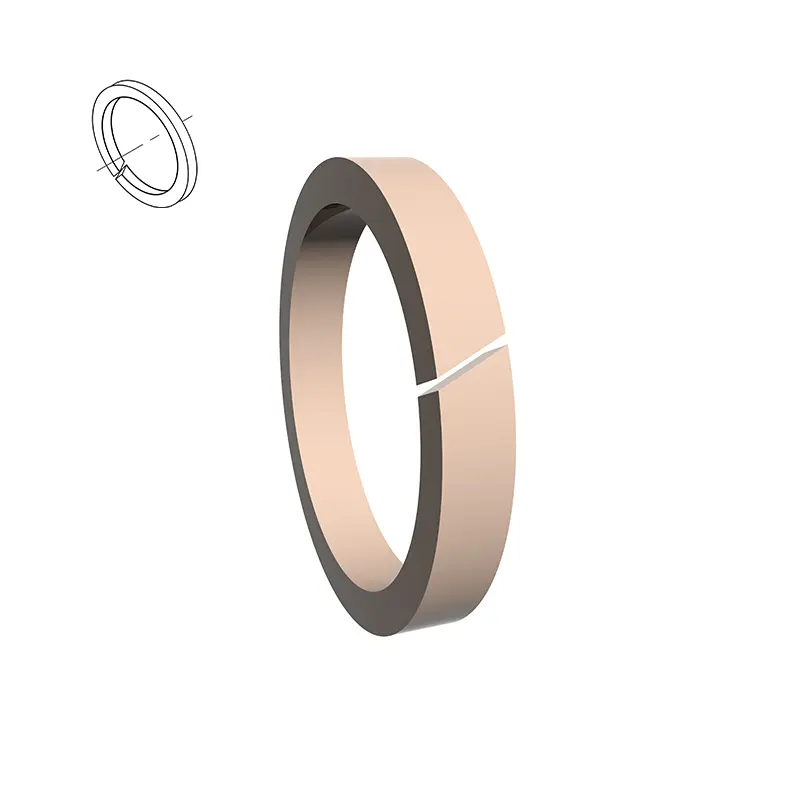

KZT में पॉलीटेट्रैफ्लुओरोइथिलीन सामग्री के कारण अशुद्धता विसर्जन का कार्य है। जब पिस्टन सील और गाइड रिंग के साथ संयोजन में उपयोग किया जाता है, तो यह तेल सिलेंडर में अशुद्धियों और गंदगी को रोकता है, जो सीलिंग सिस्टम को असामान्य क्षति पैदा करने से, सीलिंग सिस्टम की विश्वसनीयता और लंबे जीवन को सुनिश्चित करता है।
उत्पाद सुविधाएँ और अनुप्रयोग:
सामग्री चयन:

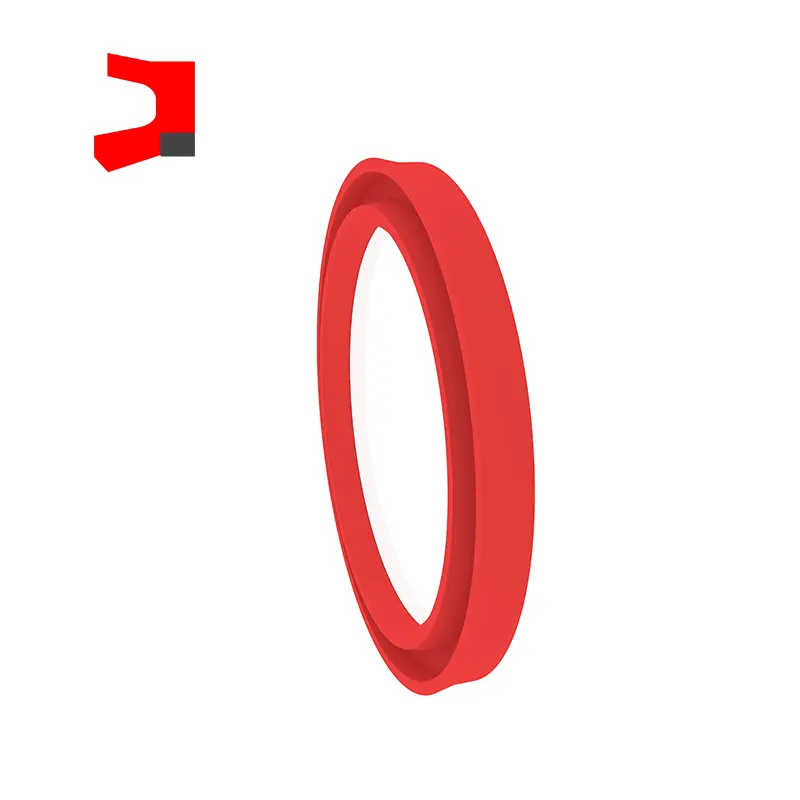

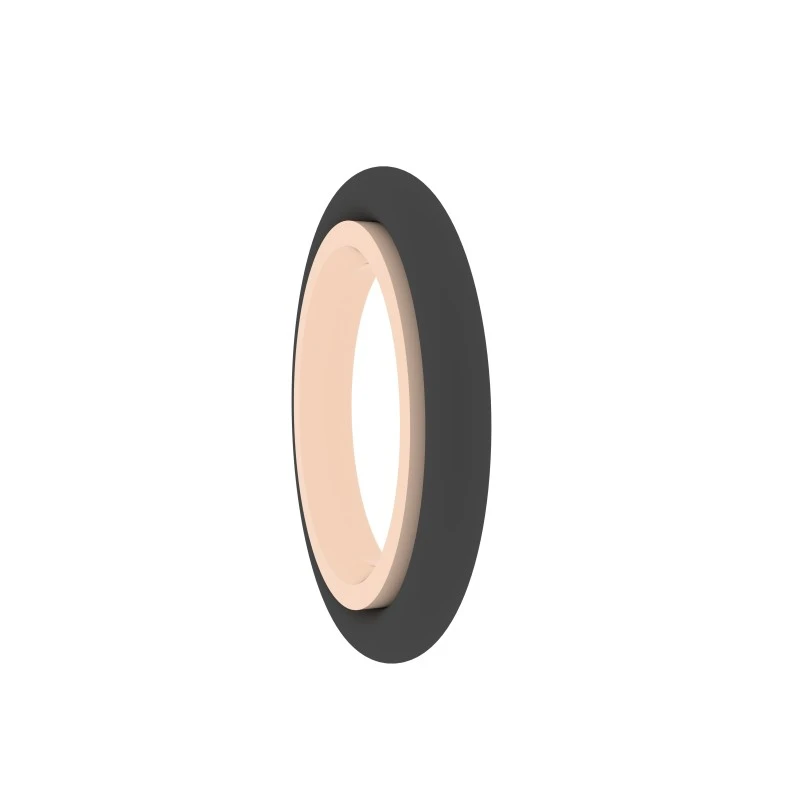

हबी
सीलिंग रिंग: पॉलीयुरेथेन (पु) रिटेनिंग रिंग: पीए/पोम

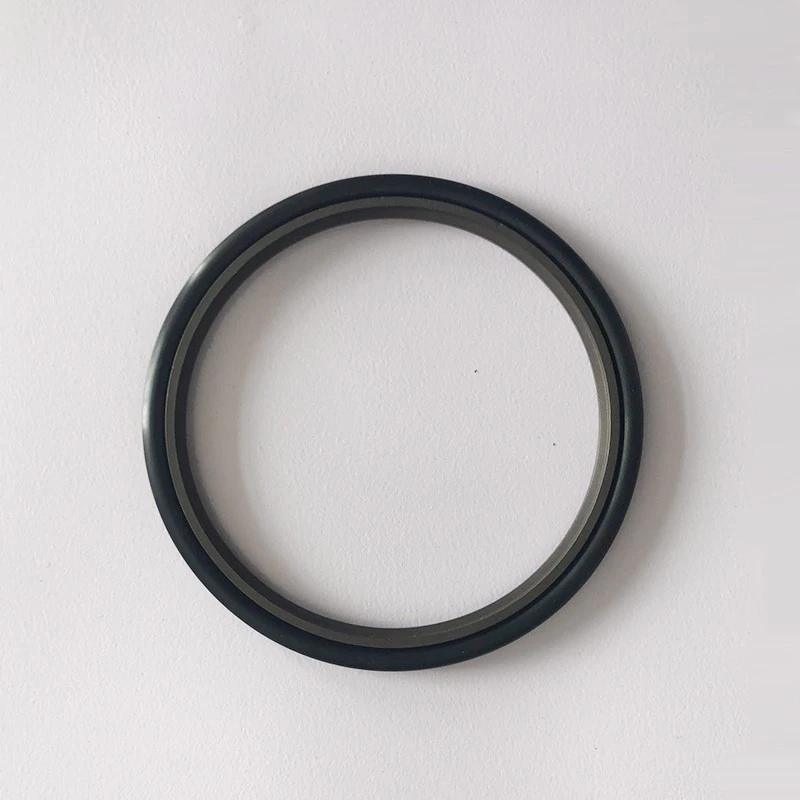

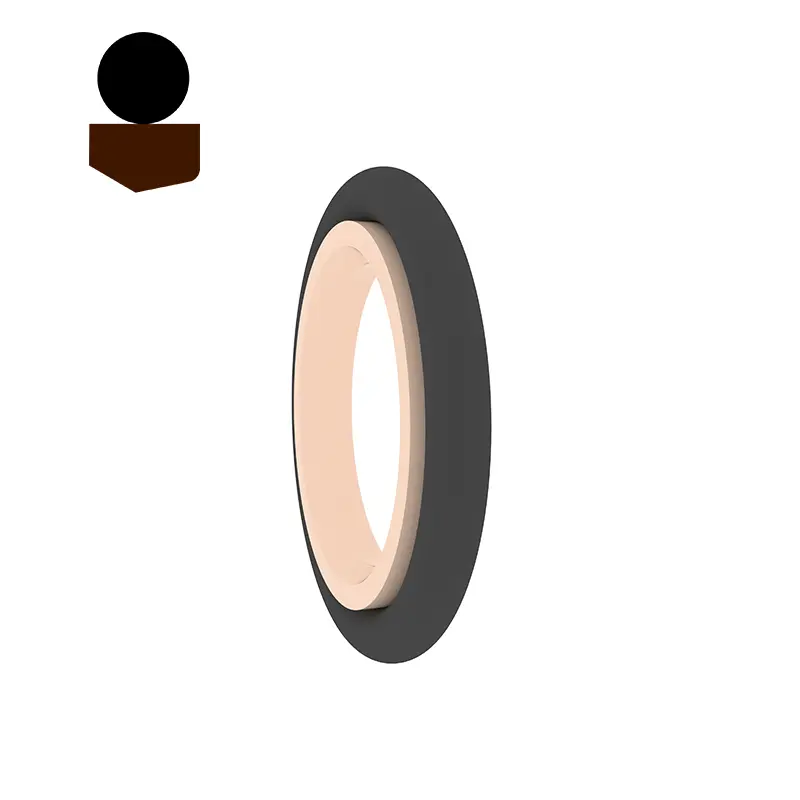

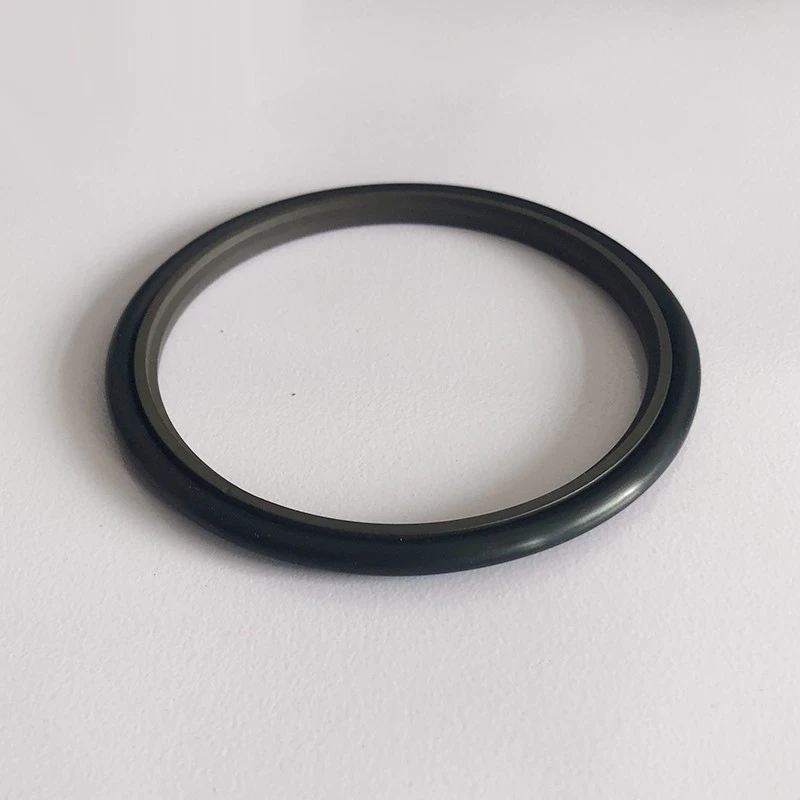

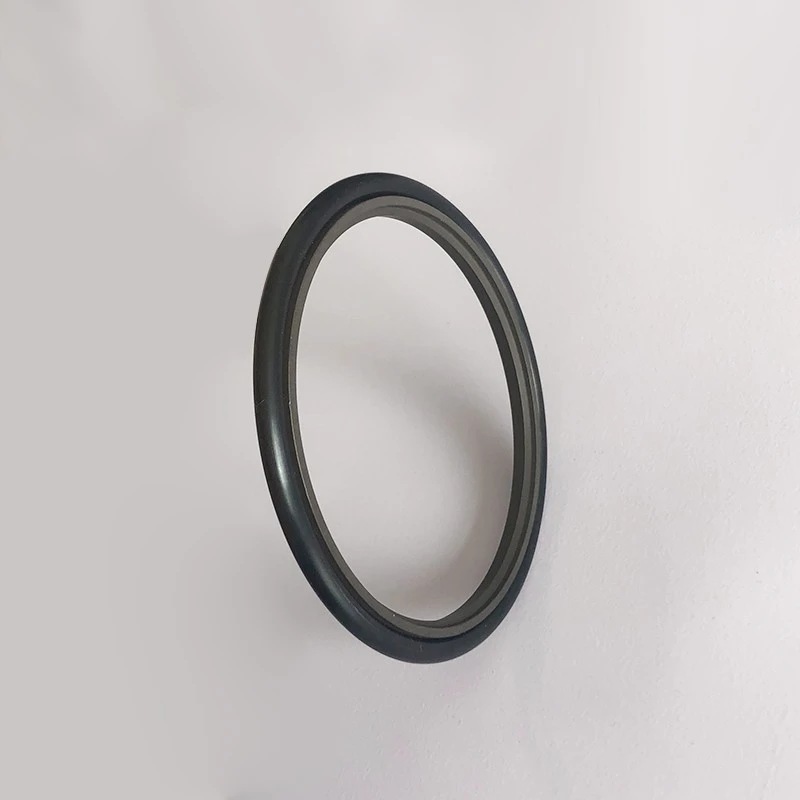

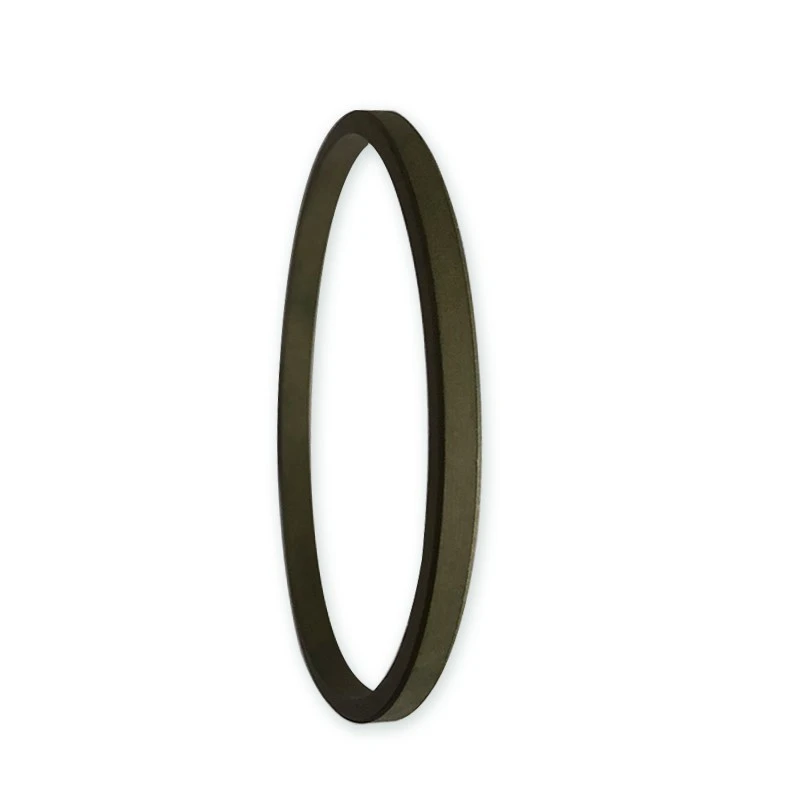

एचबीटीएस
बफर रिंग: PTFE2, PTFE3, आदि।

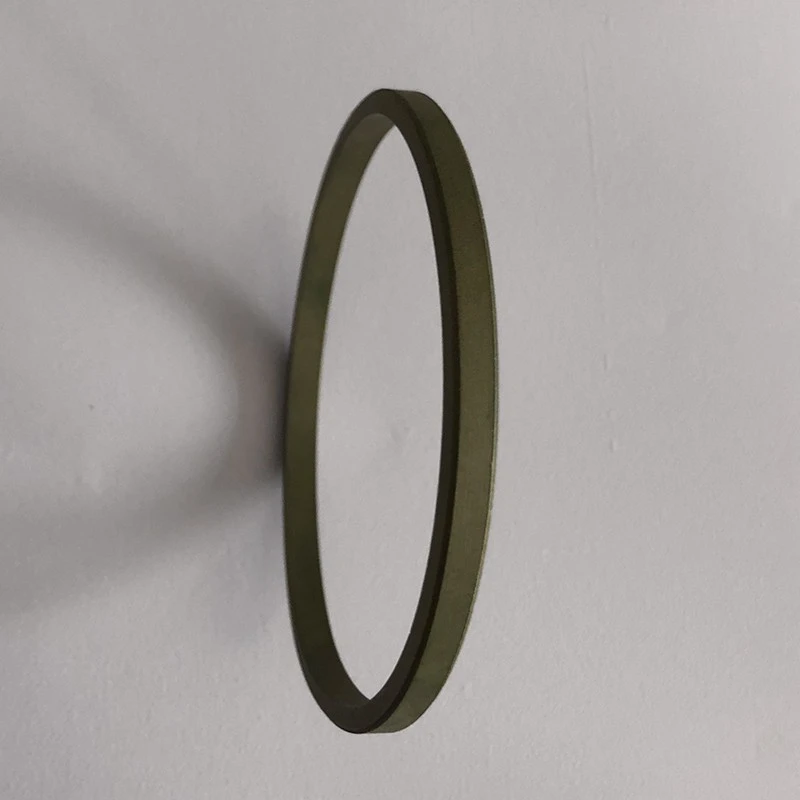

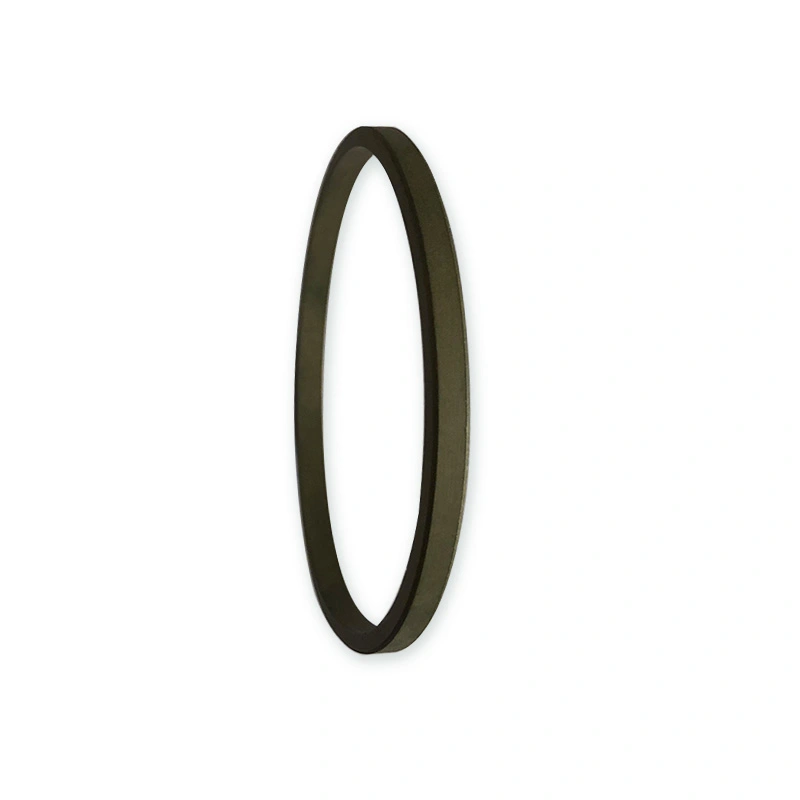

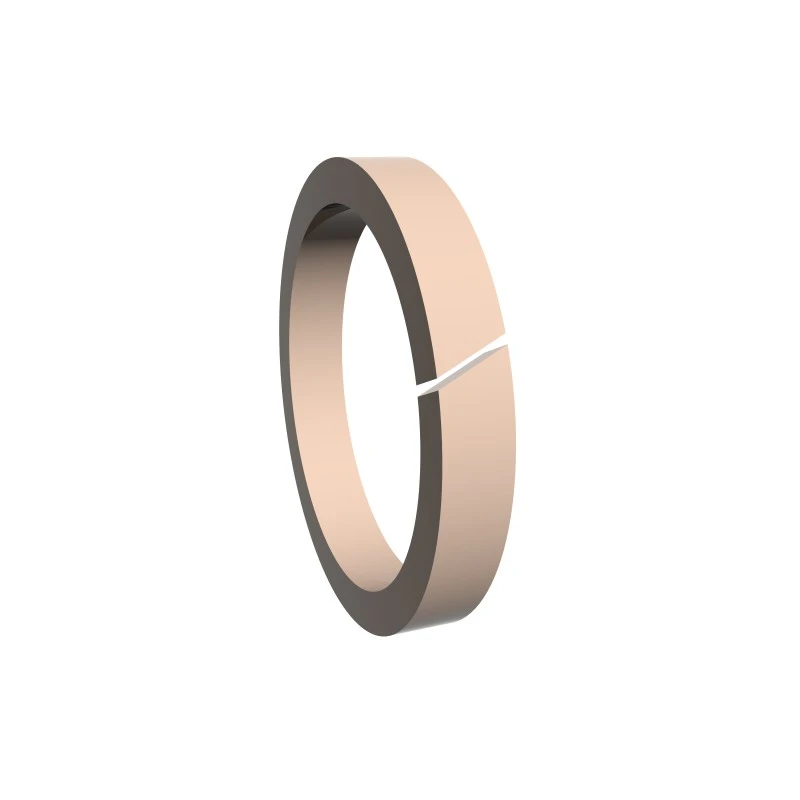

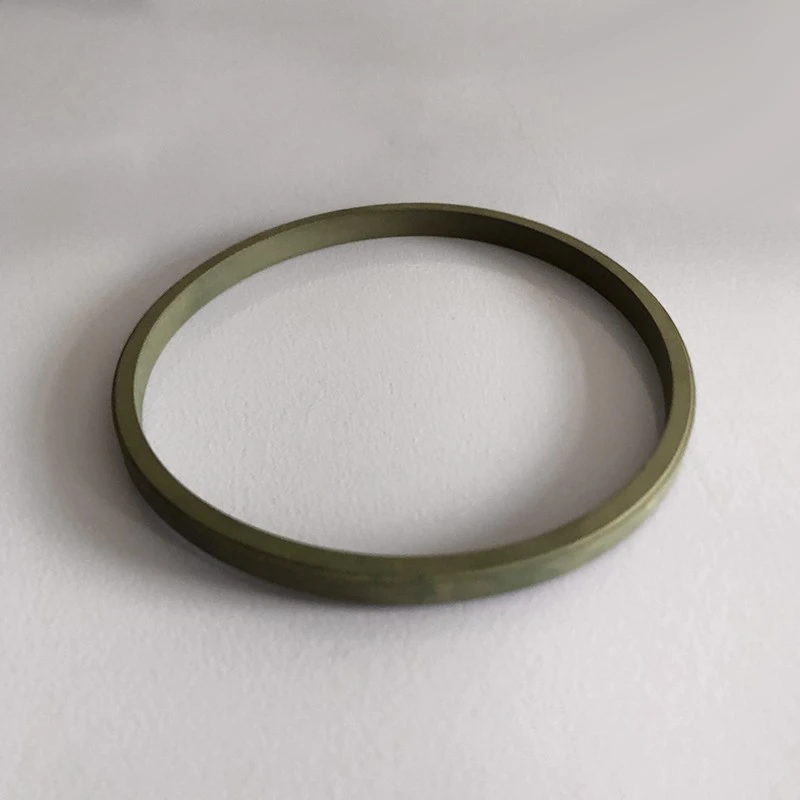

KZT
मानक सामग्री: PTFE3, अन्य वैकल्पिक सामग्री PTFE2, PTFE4 (सामग्री विवरण देखें)

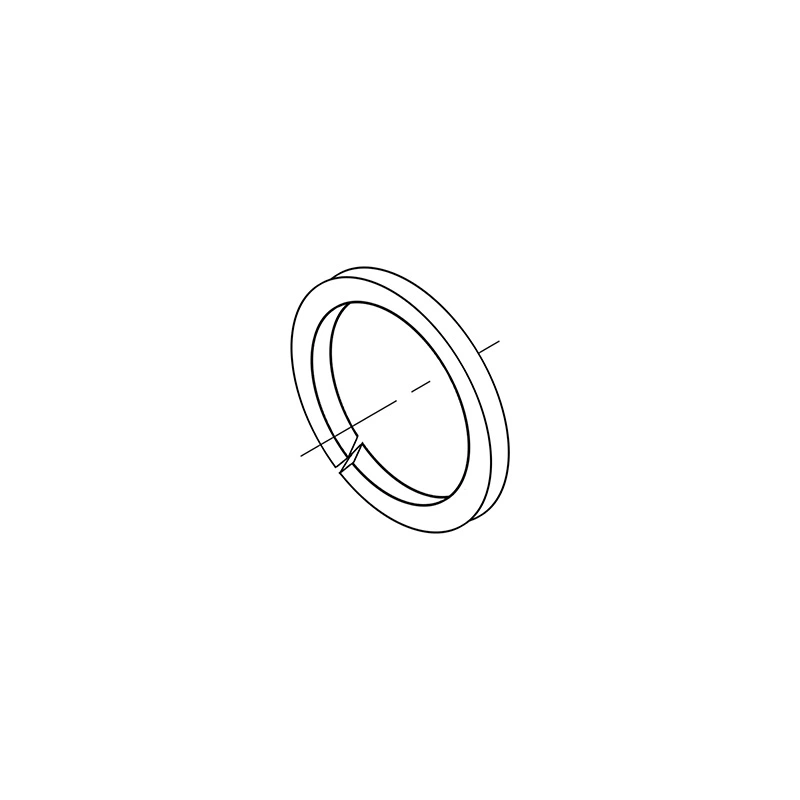

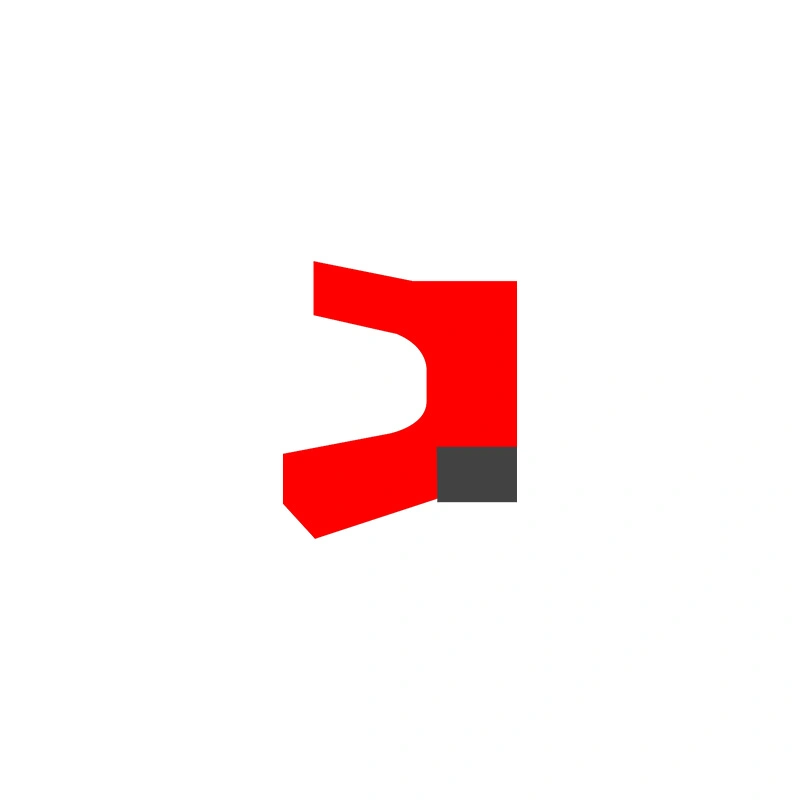

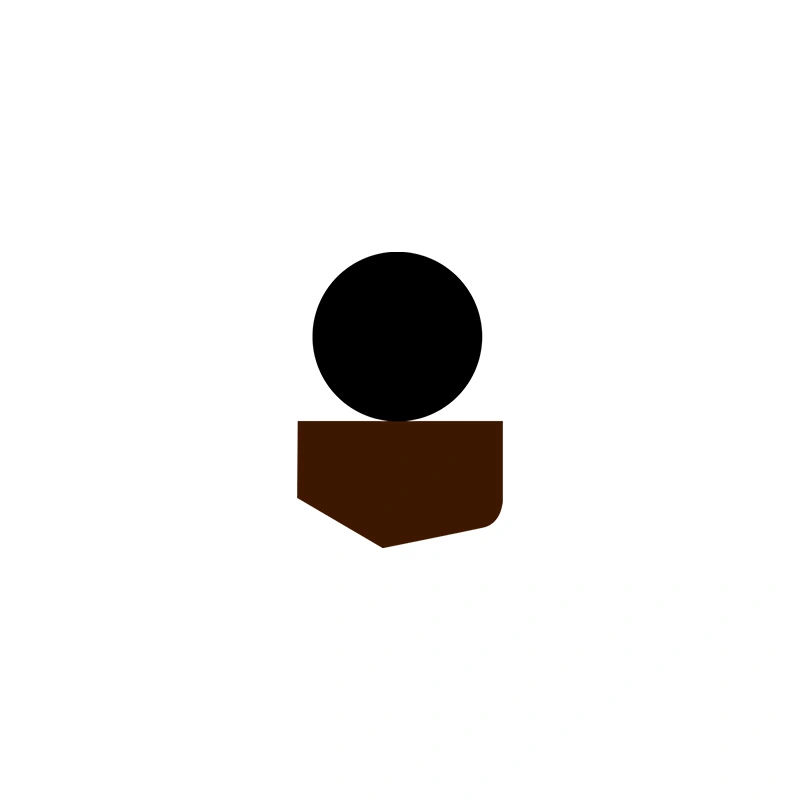

संरचनात्मक आरेख:

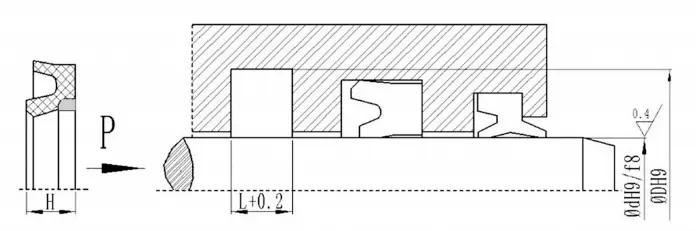

हबी

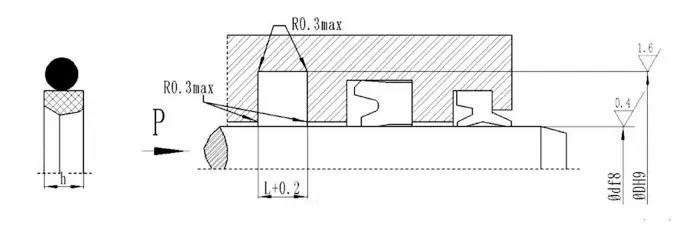

एचबीटीएस

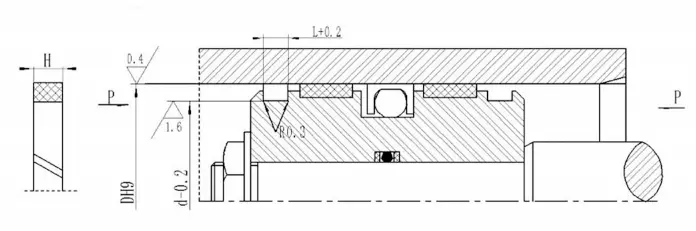

KZT
विनिर्देश और आयाम:
हबी| d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
| 40 | 55.5 | 6 | 6.3 | 70 | 85.5 | 6 | 6.3 | 105 | 120.5 | 6 | 6.3 | 150 | 165.5 | 6 | 6.3 | |||
| 45 | 60.5 | 6 | 6.3 | 75 | 90.5 | 6 | 6.3 | 110 | 125.5 | 6 | 6.3 | 155 | 170.5 | 6 | 6.3 | |||
| 50 | 65.5 | 6 | 6.3 | 80 | 95.5 | 6 | 6.3 | 115 | 130.5 | 6 | 6.3 | 160 | 175.5 | 6 | 6.3 | |||
| 55 | 70.5 | 6 | 6.3 | 85 | 100.5 | 6 | 6.3 | 120 | 135.5 | 6 | 6.3 | 170 | 185.5 | 6 | 6.3 | |||
| 60 | 75.5 | 6 | 6.3 | 90 | 105.5 | 6 | 6.3 | 125 | 140.5 | 6 | 6.3 | 180 | 195.5 | 6 | 6.3 | |||
| 63 | 78.5 | 6 | 6.3 | 95 | 110.5 | 6 | 6.3 | 130 | 145.5 | 6 | 6.3 |
|
|
|
|
|||
| 65 | 80.5 | 6 | 6.3 | 100 | 115.5 | 6 | 6.3 | 140 | 155.5 | 6 | 6.3 |
|
|
|
|
|||
| नोट: अन्य विनिर्देशों को अनुरोध पर अनुकूलित किया जा सकता है। मशीनीकृत सील भी उपलब्ध हैं। | ||||||||||||||||||
| सील का नाममात्र आकार | L | ||
| d | D | h | |
| 40 | 55.5 | 5.9 | 6.3 |
| 45 | 60.5 | 5.9 | 6.3 |
| 50 | 65.5 | 5.9 | 6.3 |
| 55 | 70.5 | 5.9 | 6.3 |
| 60 | 75.5 | 5.9 | 6.3 |
| 65 | 80.5 | 5.9 | 6.3 |
| 70 | 85.5 | 5.9 | 6.3 |
| 75 | 90.5 | 5.9 | 6.3 |
| 80 | 95.5 | 5.9 | 6.3 |
| 85 | 100.5 | 5.9 | 6.3 |
| 90 | 105.5 | 5.9 | 6.3 |
| 100 | 115.5 | 5.9 | 6.3 |
| 110 | 125.5 | 5.9 | 6.3 |
| 120 | 135.5 | 5.9 | 6.3 |
| 130 | 145.5 | 5.9 | 6.3 |
| 140 | 155.5 | 5.9 | 6.3 |
| नोट: अन्य विनिर्देशों को अनुरोध पर अनुकूलित किया जा सकता है। मशीनीकृत सील भी उपलब्ध हैं। | |||
| D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
| 20 | 14 | 5 | 5.2 | 63 | 55 | 6 | 6.2 | 120 | 112 | 6 | 6.2 | 230 | 222 | 8 | 8.2 | |||
| 25 | 19 | 5 | 5.2 | 65 | 57 | 6 | 6.2 | 125 | 117 | 6 | 6.2 | 240 | 232 | 8 | 8.2 | |||
| 30 | 24 | 5 | 5.2 | 70 | 62 | 6 | 6.2 | 130 | 122 | 6 | 6.2 | 250 | 242 | 8 | 8.2 | |||
| 31.5 | 25.5 | 5 | 5.2 | 71 | 63 | 6 | 6.2 | 135 | 127 | 6 | 6.2 | 260 | 252 | 8 | 8.2 | |||
| 32 | 26 | 5 | 5.2 | 75 | 67 | 6 | 6.2 | 140 | 132 | 6 | 6.2 | 270 | 262 | 8 | 8.2 | |||
| 35 | 29 | 5 | 5.2 | 80 | 72 | 6 | 6.2 | 150 | 142 | 6 | 6.2 | 280 | 272 | 8 | 8.2 | |||
| 35.5 | 29.5 | 5 | 5.2 | 85 | 77 | 6 | 6.2 | 160 | 152 | 6 | 6.2 | 290 | 282 | 8 | 8.2 | |||
| 40 | 34 | 5 | 5.2 | 90 | 82 | 6 | 6.2 | 170 | 162 | 8 | 8.2 | 300 | 392 | 8 | 8.2 | |||
| 45 | 39 | 5 | 5.2 | 95 | 87 | 6 | 6.2 | 180 | 172 | 8 | 8.2 | 310 | 302 | 8 | 8.2 | |||
| 50 | 44 | 5 | 5.2 | 100 | 92 | 6 | 6.2 | 190 | 182 | 8 | 8.2 | 320 | 312 | 8 | 8.2 | |||
| 53 | 47 | 5 | 5.2 | 105 | 97 | 6 | 6.2 | 200 | 192 | 8 | 8.2 | 340 | 332 | 8 | 8.2 | |||
| 55 | 49 | 5 | 5.2 | 110 | 102 | 6 | 6.2 | 210 | 202 | 8 | 8.2 | 350 | 342 | 8 | 8.2 | |||
| 56 | 50 | 5 | 5.2 | 112 | 104 | 6 | 6.2 | 220 | 212 | 8 | 8.2 |
|
|
|
|
|||
| 60 | 54 | 5 | 5.2 | 115 | 107 | 6 | 6.2 | 224 | 216 | 8 | 8.2 |
|
|
|
|
|||
| नोट: कटिंग उत्पाद उपलब्ध हैं, मानक क्रॉस-सेक्शन का कोई भी आकार उपलब्ध है, और व्यास सीमित नहीं है। | ||||||||||||||||||
