पिस्टन और पिस्टन रॉड्स के लिए हाइड्रोलिक सील हाइड्रोलिक सील के एक वर्ग के लिए एक एकीकृत नाम है, लेकिन वास्तव में हमने कई अलग -अलग मॉडलों को विभाजित किया है, और विभिन्न मॉडलों की विशेषताओं और ध्यान भी अलग -अलग होंगे। एक पेशेवर निर्माता के रूप में, हम आपको पेश करने के लिए बहुत खुश हैं। बेशक, यदि आपके पास अन्य अनुकूलित आवश्यकताएं हैं, तो आप एक गहरी समझ के लिए हमसे संपर्क भी कर सकते हैं।

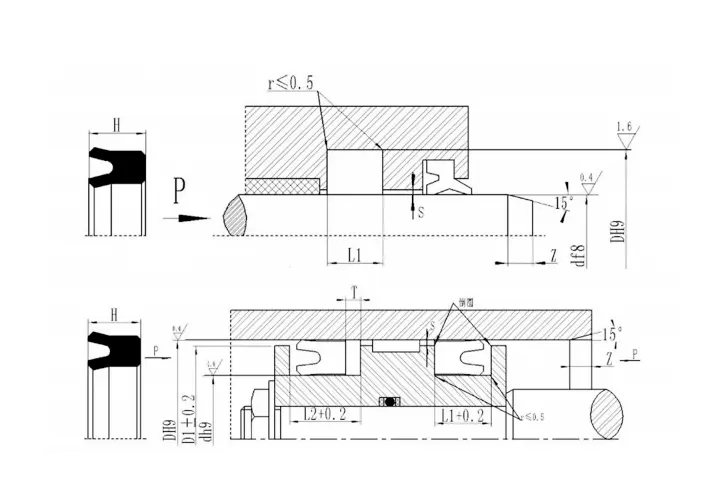

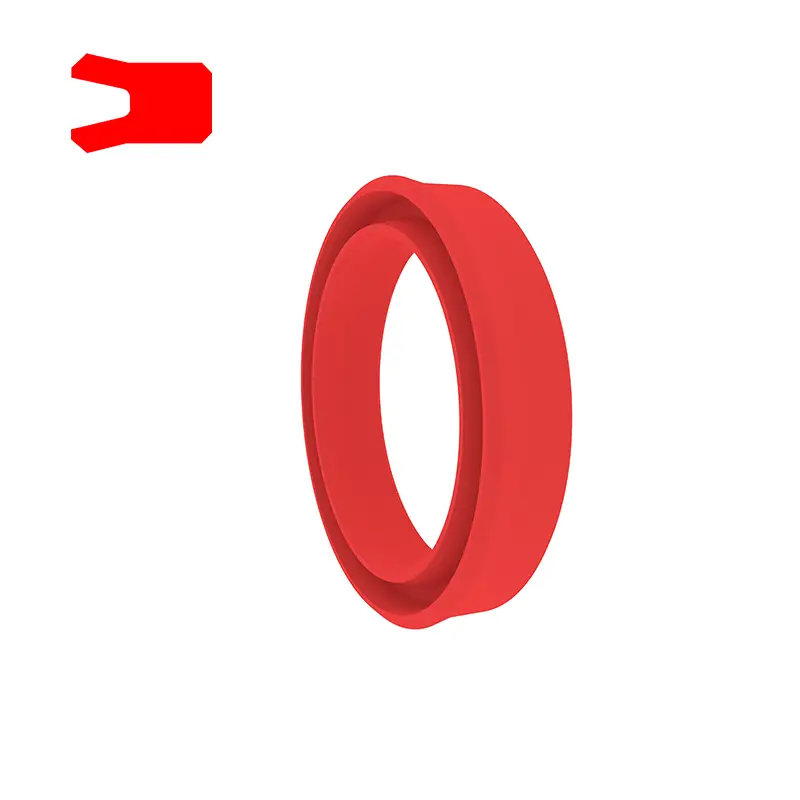

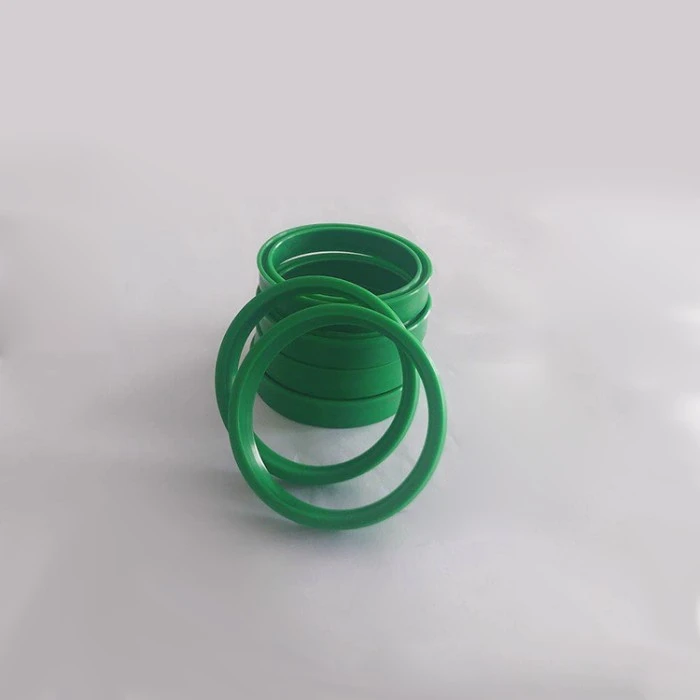

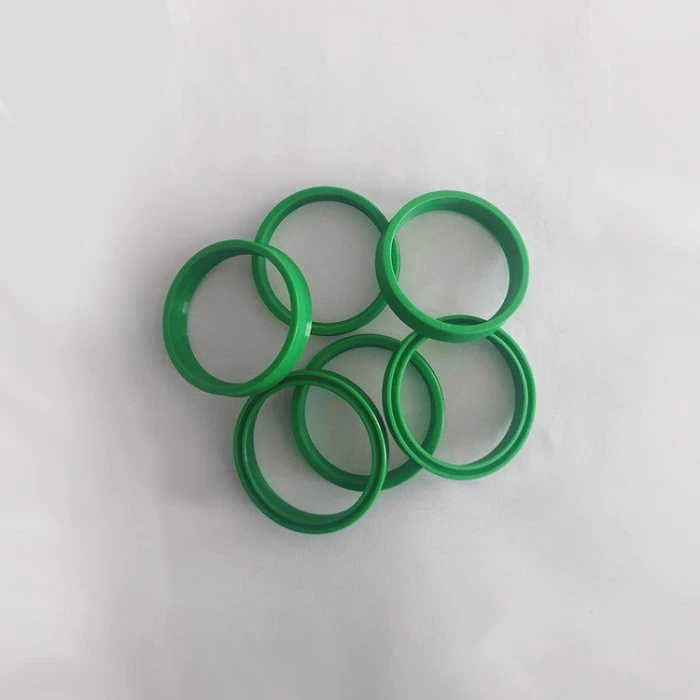

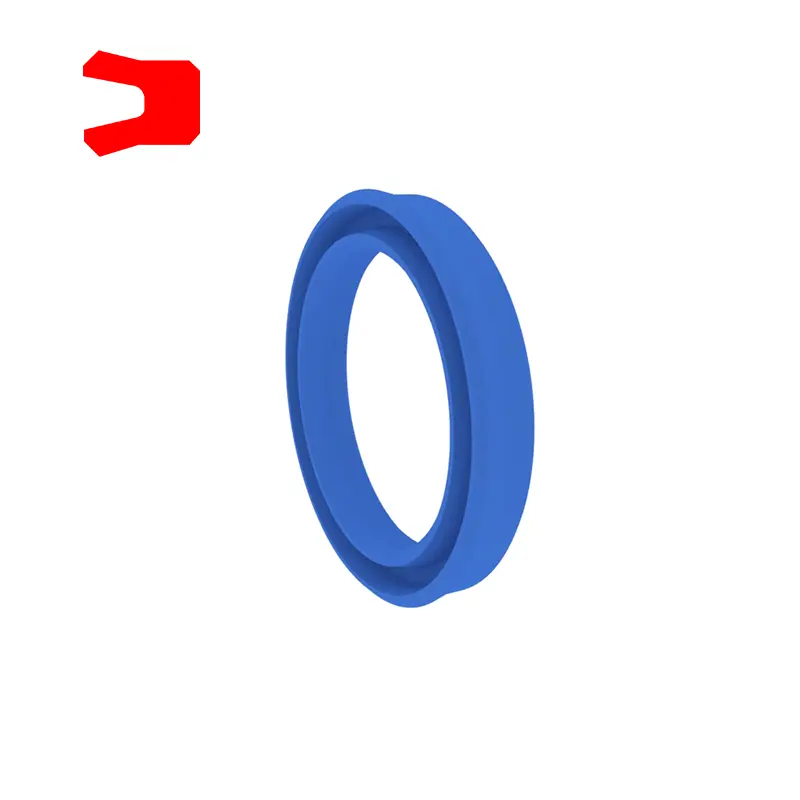

अन-टाइप सील एक सममित सील है जो विशेष रूप से पिस्टन या पिस्टन रॉड्स पर उपयोग की जाती है, जिसका उपयोग चलने वाली मशीनरी, हल्के औद्योगिक मशीनरी, कृषि मशीनरी, क्रेन, ऑटोमोबाइल, वानिकी मशीनरी, खनन मशीनरी, आदि में किया जाता है।

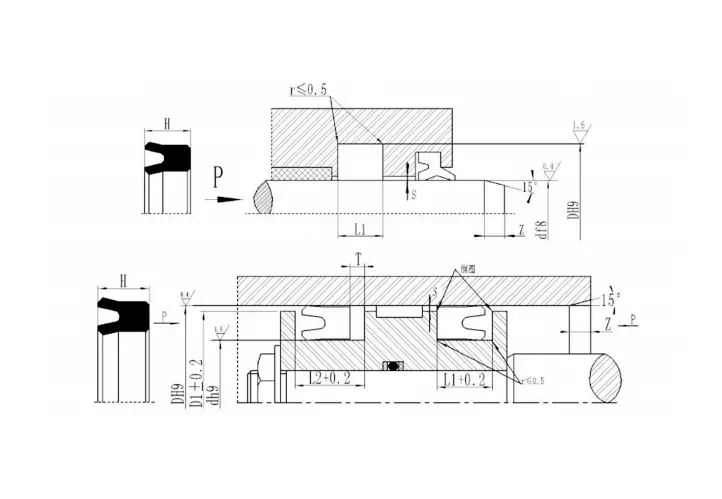

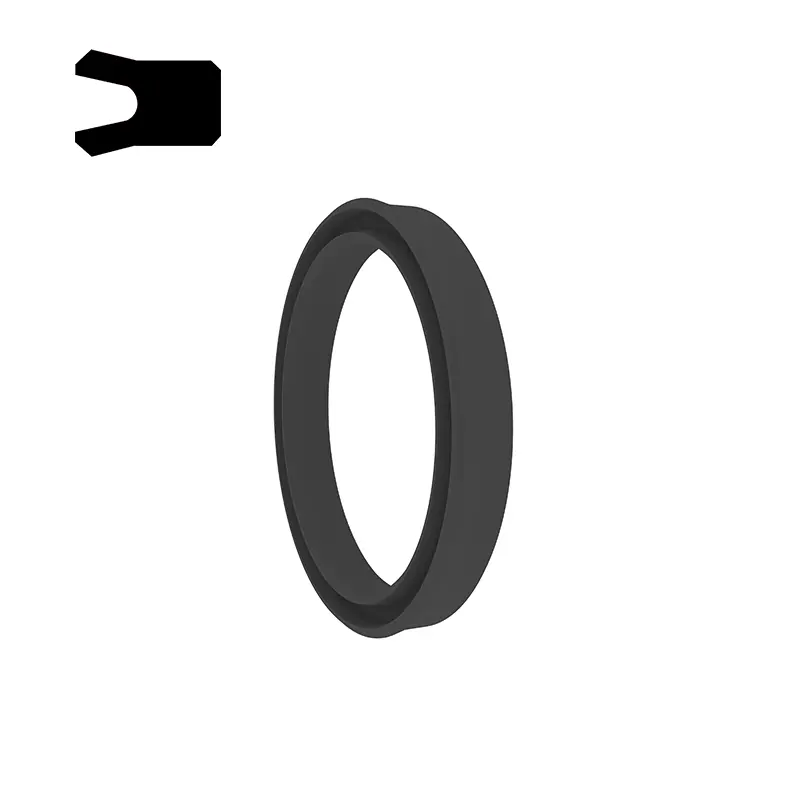

यूएचएस-प्रकार की सील छेद और शाफ्ट दोनों के लिए एक सममित सील है, जिसमें एक छोटे क्रॉस-सेक्शन के साथ, जिसे इंटीग्रल ग्रूव में स्थापित किया जा सकता है। 16 ~ 32MPA के तहत उपयोग किए जाने पर रूट पर एक रिटेनिंग रिंग की आवश्यकता होती है।

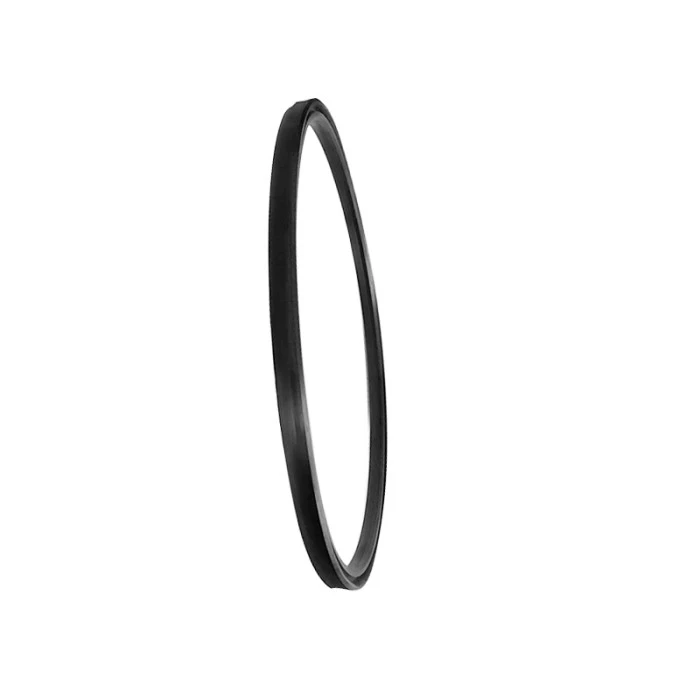

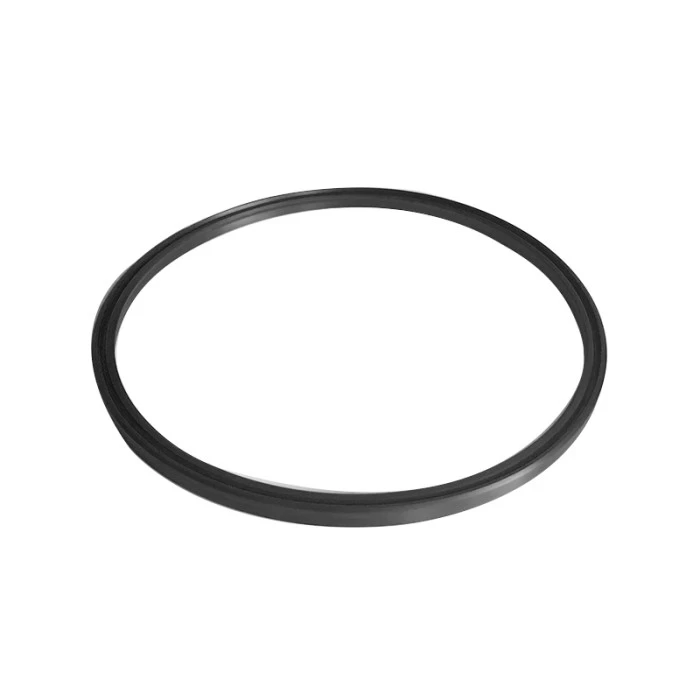

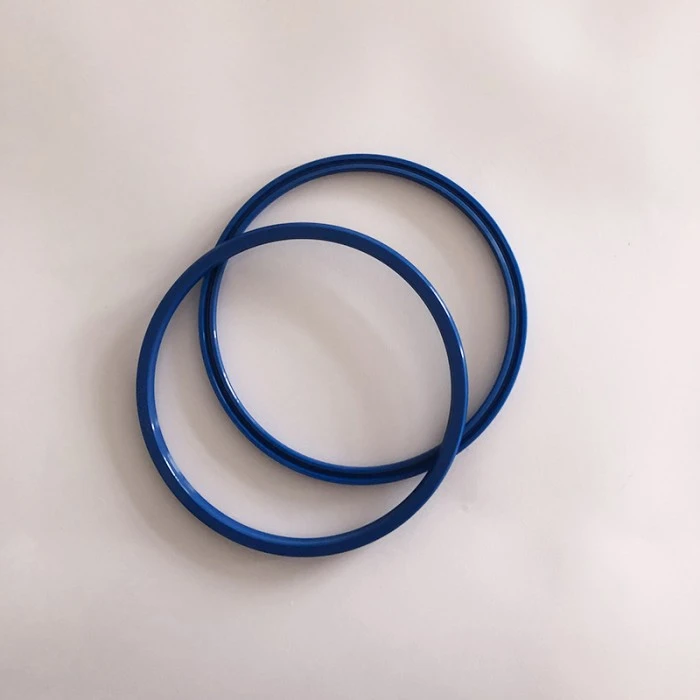

RCBKY- प्रकार की सील छेद और शाफ्ट दोनों के लिए एक सममित सील है, जिसमें अच्छे गतिशील और स्थिर सीलिंग प्रदर्शन हैं। यह मुख्य रूप से बड़े व्यास सीलिंग के लिए उपयोग किया जाता है, और सामग्री नाइट्राइल रबर (एनबीआर) है।

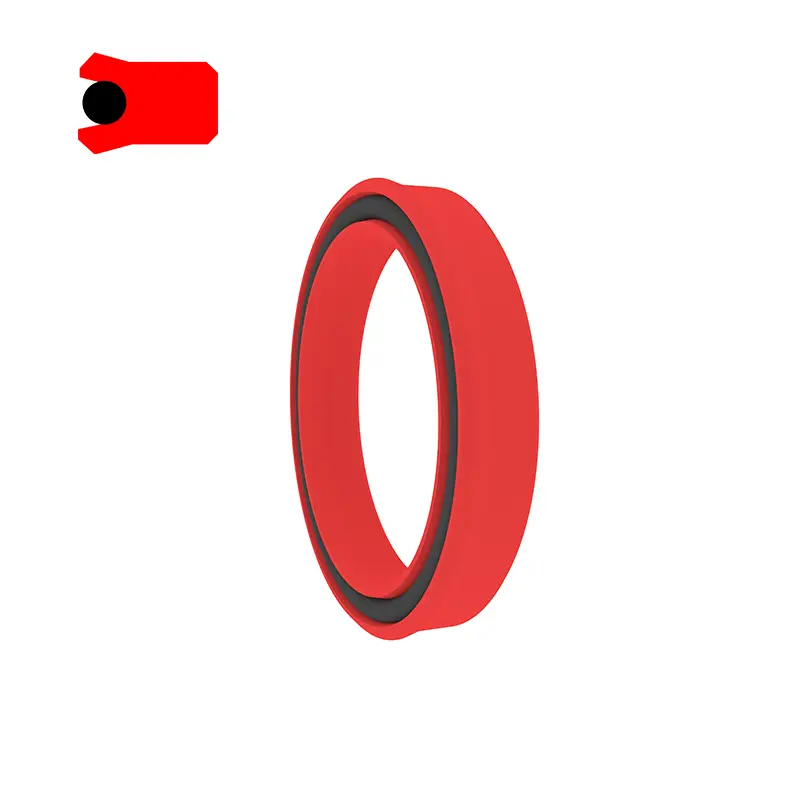

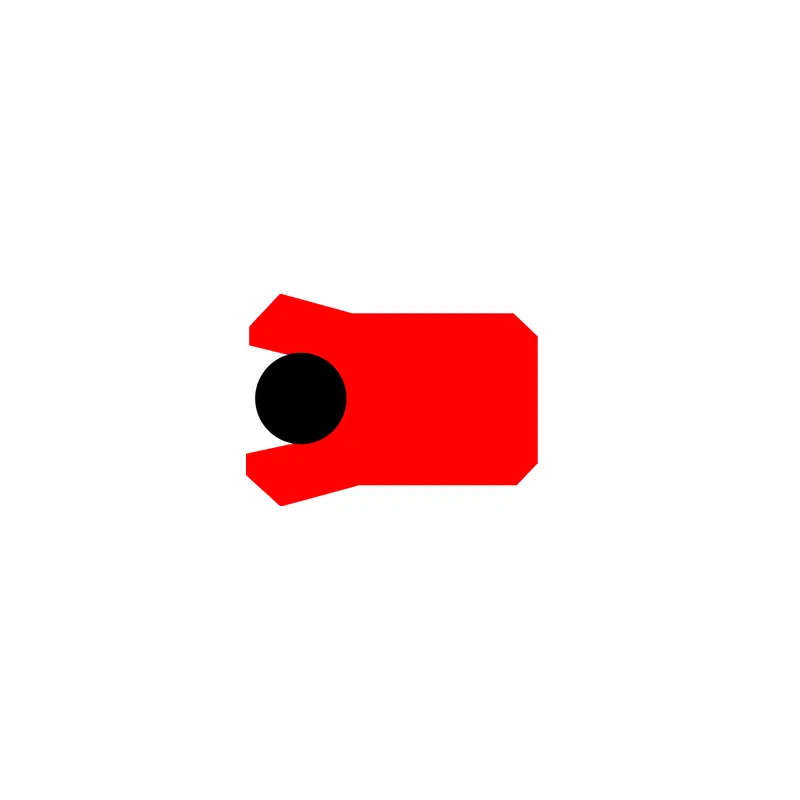

बीए-टाइप सील छेद और शाफ्ट दोनों के लिए एक सममित सील है, जिसका उपयोग मुख्य रूप से प्लंजर, पिस्टन रॉड्स, फोर्जिंग मशीन और हाइड्रोलिक उपकरणों को चलने के लिए सील करने के लिए किया जाता है। विशेषताएँ:
1। कंपन भार और दबाव चोटियों के लिए असंवेदनशील
2। अच्छी एंटी-एक्सट्रूज़न क्षमता
3। बिना किसी भार और कम तापमान के बेहतर सीलिंग
कठोर कामकाजी परिस्थितियों के लिए उपयुक्त

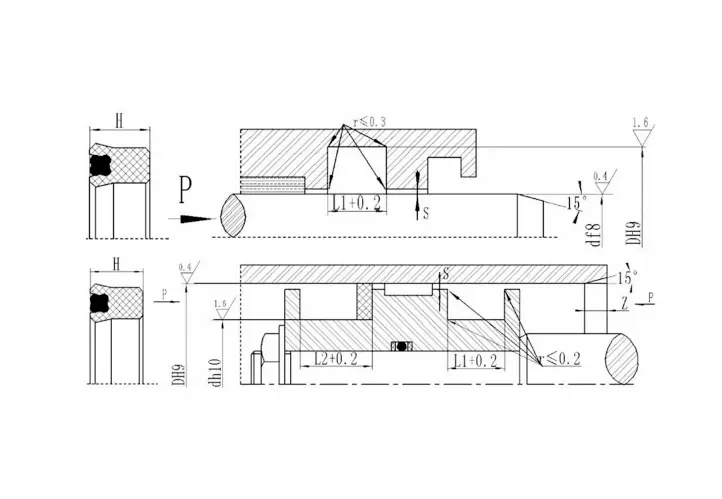

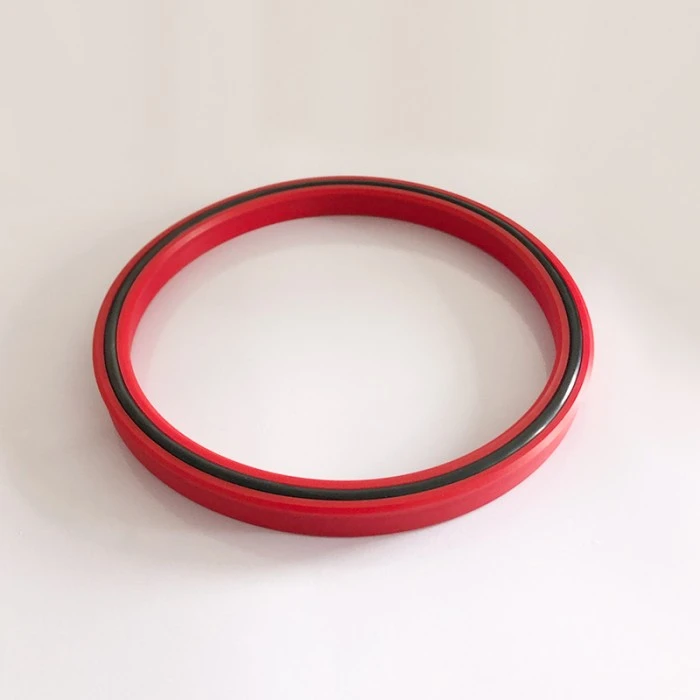

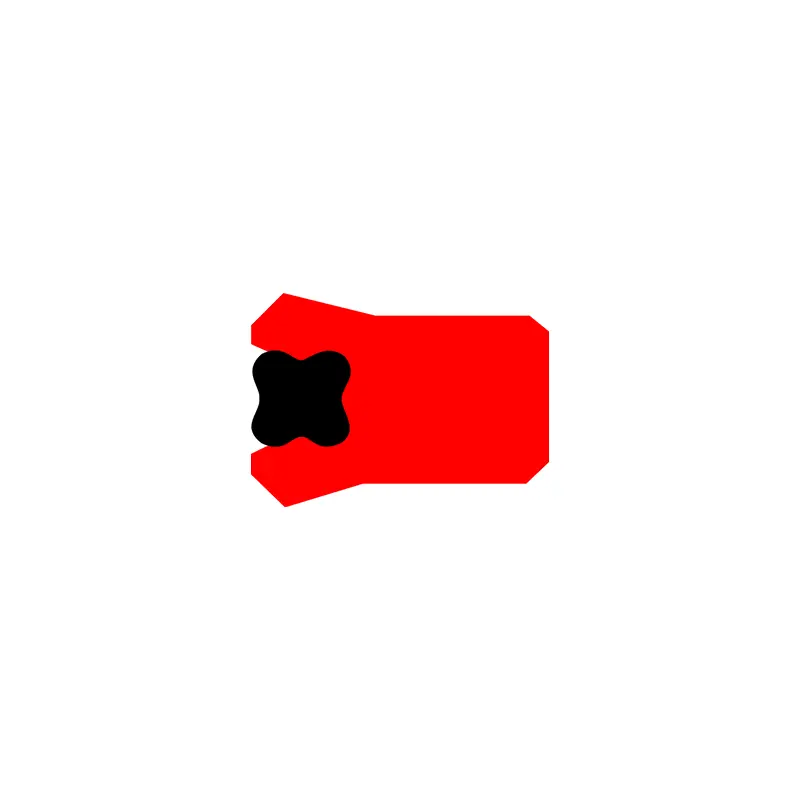

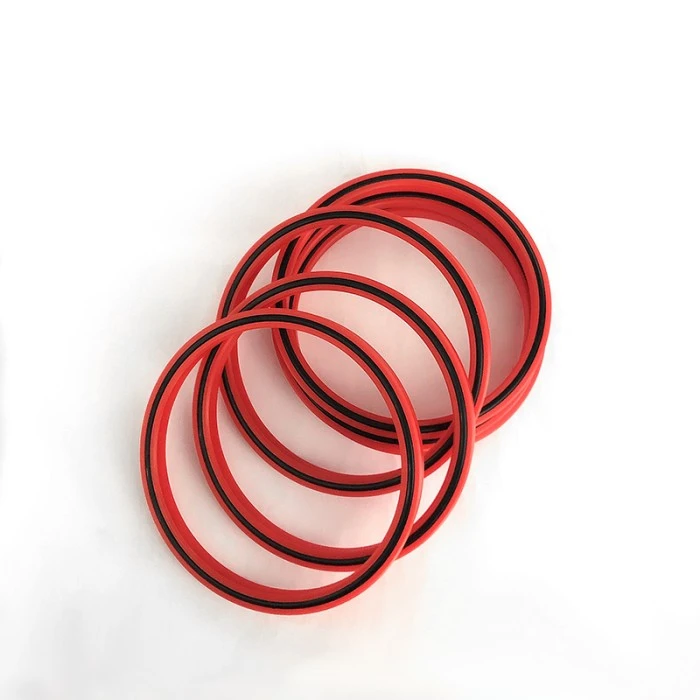

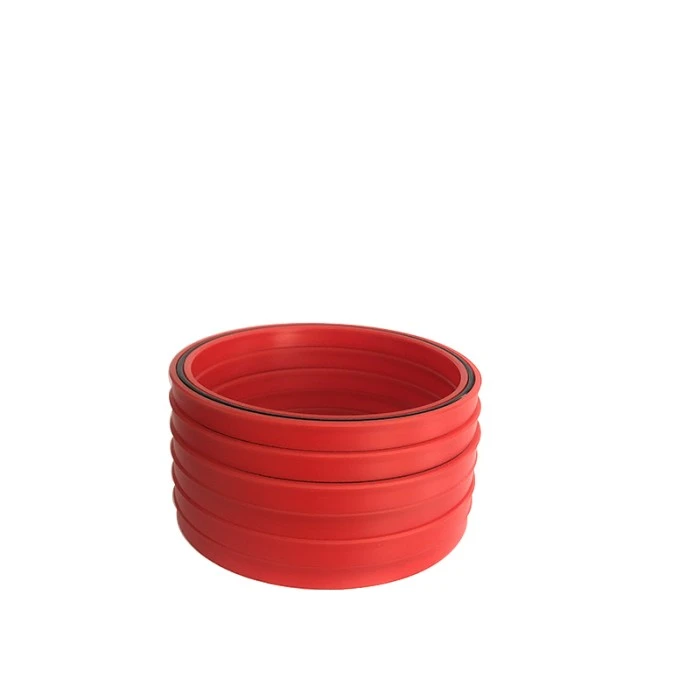

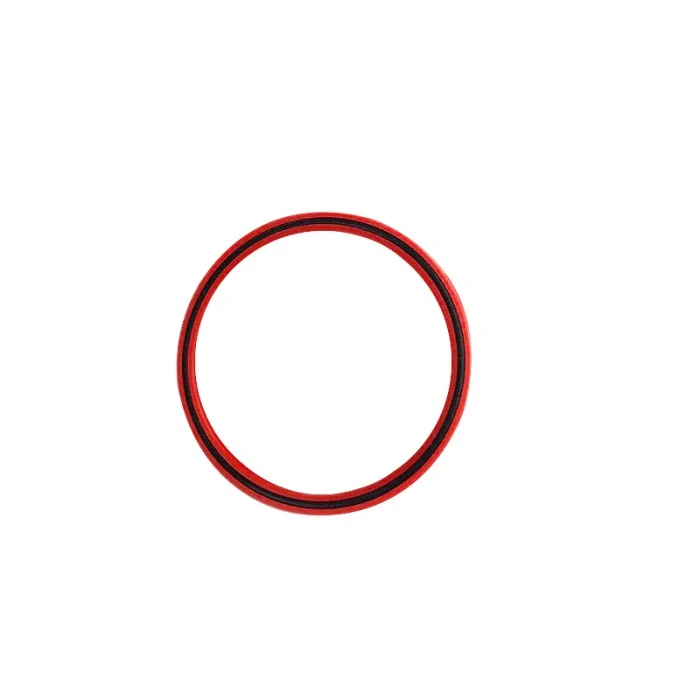

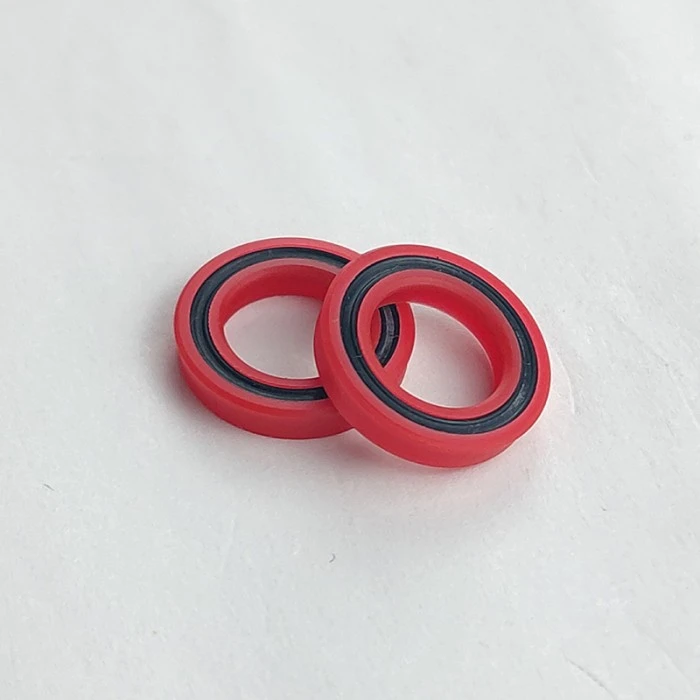

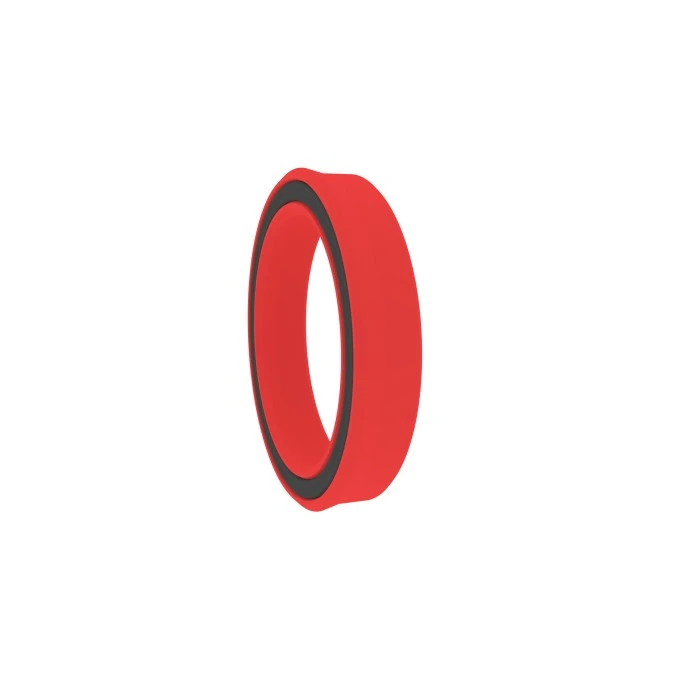

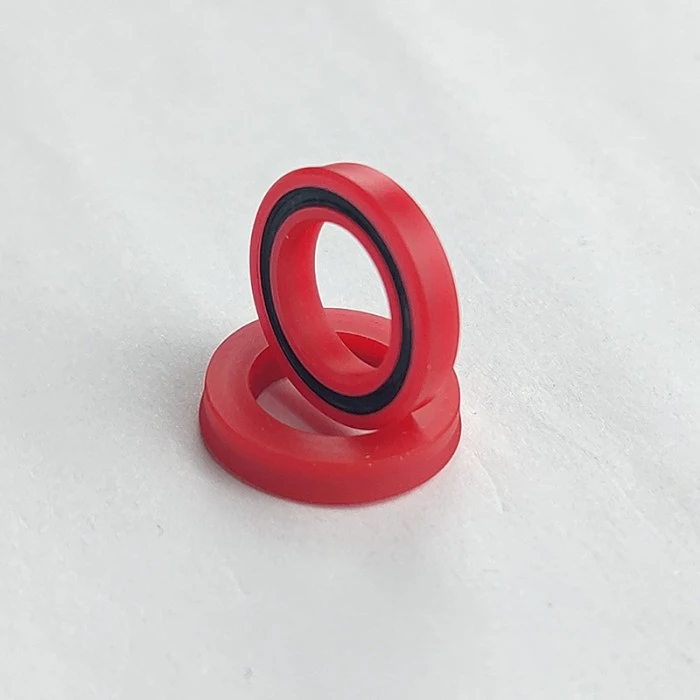

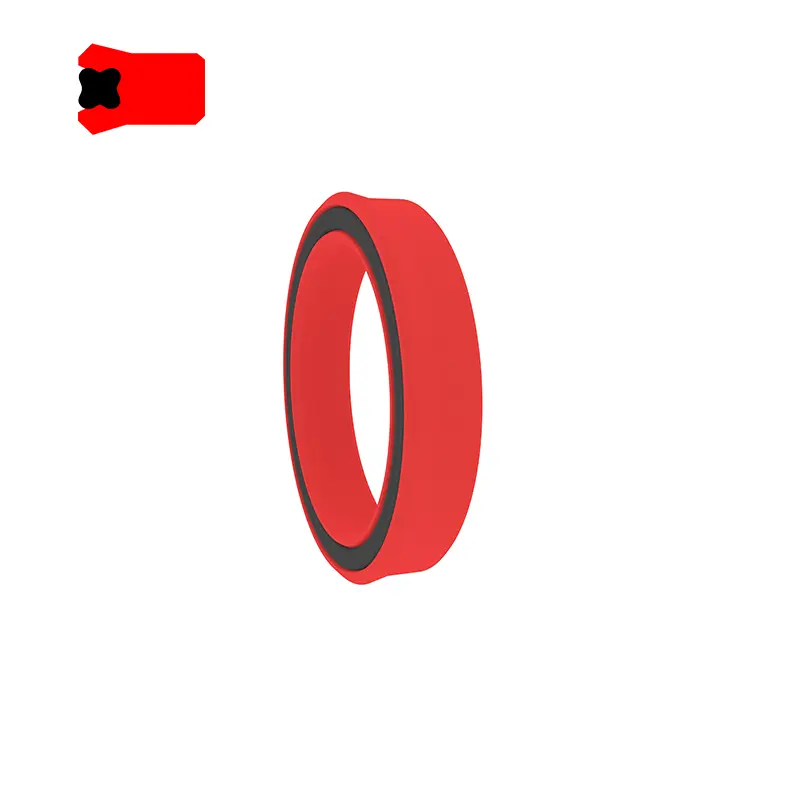

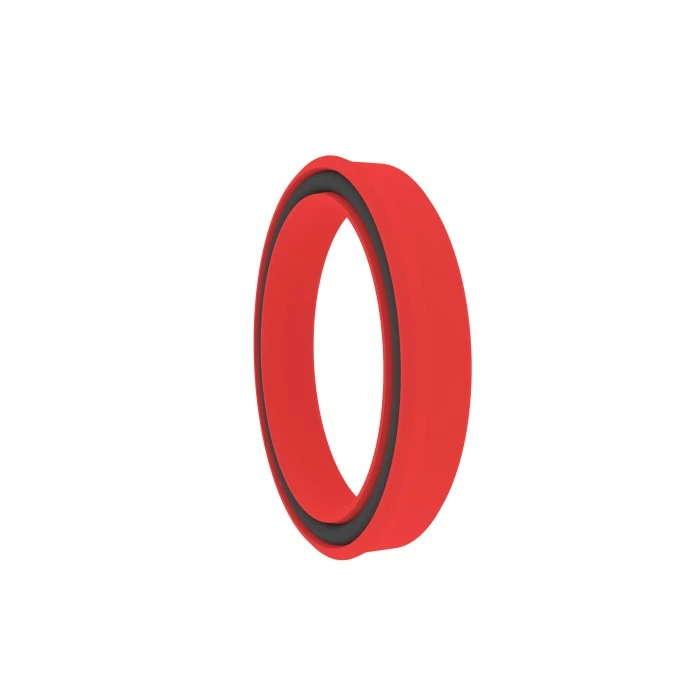

VAD सील छेद और शाफ्ट दोनों के लिए एक सममित सील है। यह लिप सील के आगे के विकास का परिणाम है। स्टार रिंग एक रेडियल बल की भूमिका निभाती है और सीलिंग लिप के पहनने के लिए क्षतिपूर्ति करती है। सिस्टम का दबाव संपीड़ित और विकृत स्टार रिंग के माध्यम से सीलिंग लिप में प्रेषित होता है, इसलिए उच्च और कम दबाव सीलिंग प्रदर्शन उत्कृष्ट है। इसका उपयोग मुख्य रूप से सीलिंग कॉलम, पिस्टन रॉड्स, फोर्जिंग मशीनों और हाइड्रोलिक उपकरणों को चलने के लिए किया जाता है। सामग्री है: पॉलीयुरेथेन सामग्री (पीयू) + नाइट्राइल रबर (एनबीआर), विशेषताएं:
1। कंपन लोड और दबाव शिखर के लिए असंवेदनशील
2। अच्छी एंटी-एक्सट्रूज़न क्षमता
3। बिना किसी भार और कम तापमान के बेहतर सीलिंग
4। कठोर कामकाजी परिस्थितियों के लिए उपयुक्त
5। लंबा जीवन।
की-ए टाइप सील छेद और शाफ्ट दोनों के लिए एक सममित सील है, जिसका उपयोग मुख्य रूप से इंजीनियरिंग मशीनरी, औद्योगिक वाहनों, डंप ट्रकों, कृषि मशीनरी, क्रेन, इंजेक्शन मोल्डिंग मशीनों, टेलीस्कोपिक सिलिंडर, स्टीयरिंग हाइड्रोलिक सिलिंडर, आदि में किया जाता है।
1। उत्कृष्ट गतिशील और स्थिर सीलिंग प्रदर्शन
2। कॉम्पैक्ट संरचना, ग्रूव ग्राउंड उच्च सतह खुरदरापन की अनुमति देता है
3। गुहा के सीमित रेडियल आयाम स्थान के लिए डिजाइन
उत्पाद सुविधाएँ और अनुप्रयोग:
सामग्री चयन:
और
मानक सामग्री: पॉलीयुरेथेन सामग्री पु अन्य वैकल्पिक सामग्री: नाइट्राइल रबर R01, फ्लोरोरुबर R02 (कृपया हमारी कंपनी से परामर्श करें)
यूएचएस
मानक सामग्री: नाइट्राइल रबर R01 अन्य वैकल्पिक सामग्री: पॉलीयुरेथेन सामग्री पीयू, फ्लोरोरुबर आर 02
बी ० ए
पॉलीयुरेथेन सामग्री पु + नाइट्राइल रबर R01
ऑर्डरिंग उदाहरण:
ऑर्डरिंग उदाहरण: होल शाफ्ट यूनिवर्सल सील UN50 × 65 × 10PU (DXDXH) + सामग्री कोड
ऑर्डरिंग उदाहरण: होल-शाफ्ट यूनिवर्सल सील UHS50 × 60x6 R01 (DXD × H) + सामग्री कोड
आरसीबीकेवाई
बी ० ए
ऑर्डरिंग उदाहरण: BA50 × 60 × 10 (D × D × H)
क्या
एक
विनिर्देश और आयाम:

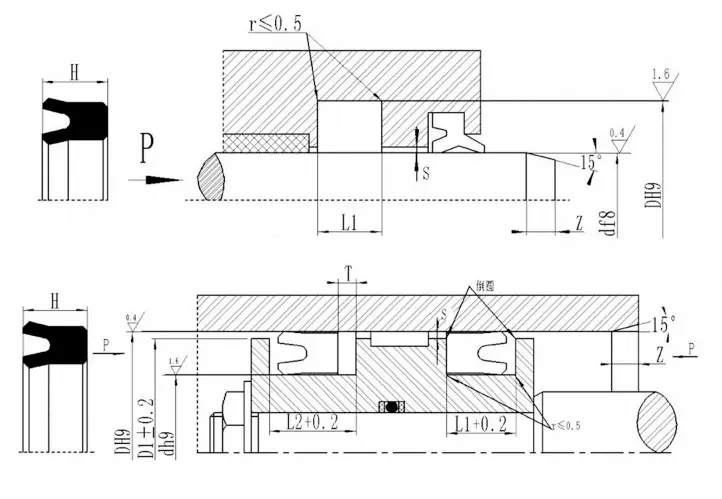

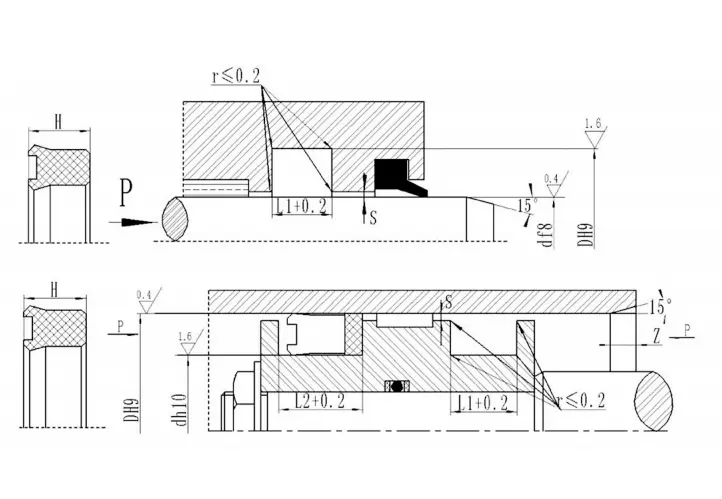

यूएचएस| विनिर्देश और नाली आयाम | ||||||||||||||
| उत्पाद संख्या | d | D | H | L1 | एल 2 | T |
|
उत्पाद संख्या | d | D | H | L1 | एल 2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| मानक आकार तालिका ऑर्डरिंग उदाहरण: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| उत्पाद संख्या | D | d | H | से | L1 | एल 2 | ज़मीन |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| RCBKY300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| मानक आकार तालिका | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||

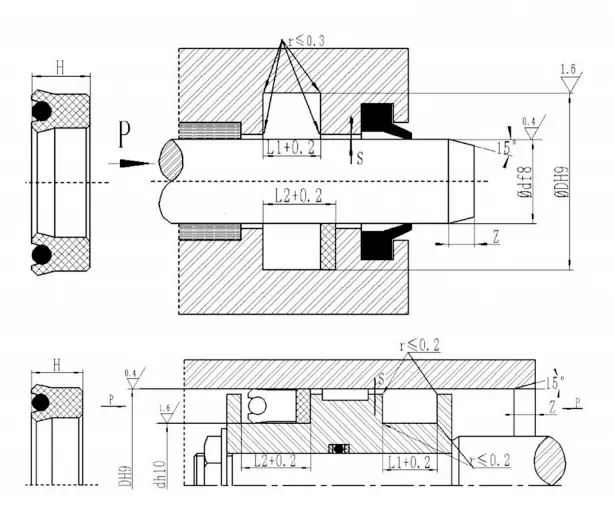

| मानक आकार तालिका ऑर्डरिंग उदाहरण: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45 ए | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| नोट: टर्न सील्स इस तालिका द्वारा सीमित नहीं हैं और किसी भी आकार में आपूर्ति की जा सकती है। | ||||||||||||||||||
| विनिर्देश ऑर्डरिंग उदाहरण: KI-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
