हाइड्रोलिक पिस्टन रॉड सील

Ruichen Seals को सील और सीलिंग सामग्री के उत्पादन और विकास में व्यापक अनुभव है। हमारे हाइड्रोलिक पिस्टन रॉड सील में विभिन्न प्रकार के विभिन्न मॉडल शामिल हैं। आप नीचे दी गई विस्तृत जानकारी के आधार पर एक उपयुक्त विकल्प बना सकते हैं, या अधिक उपयुक्त और अनुकूलित सीलिंग समाधान प्राप्त करने के लिए हमसे संपर्क कर सकते हैं।

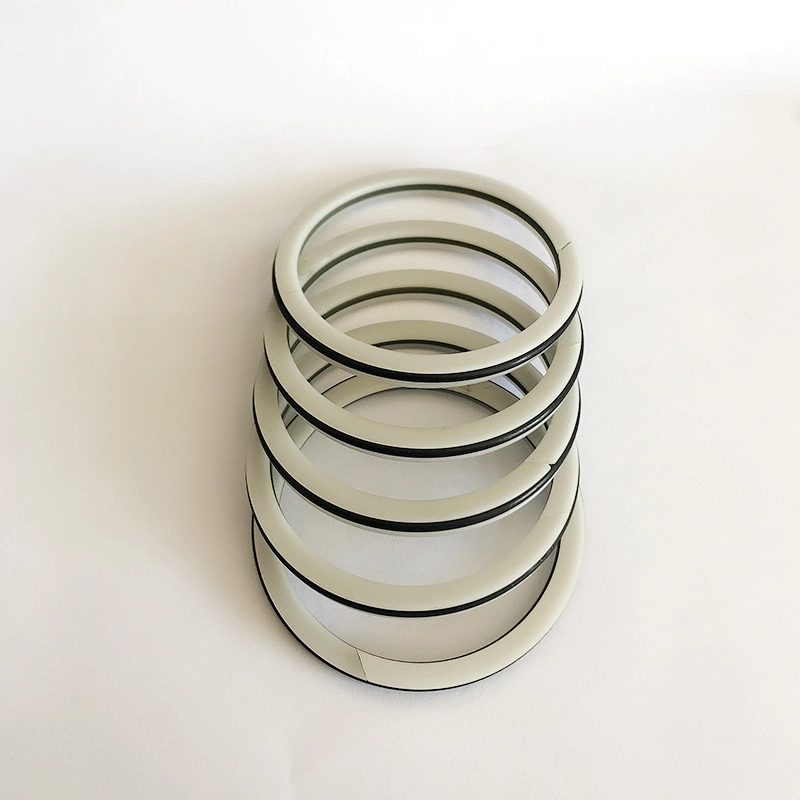

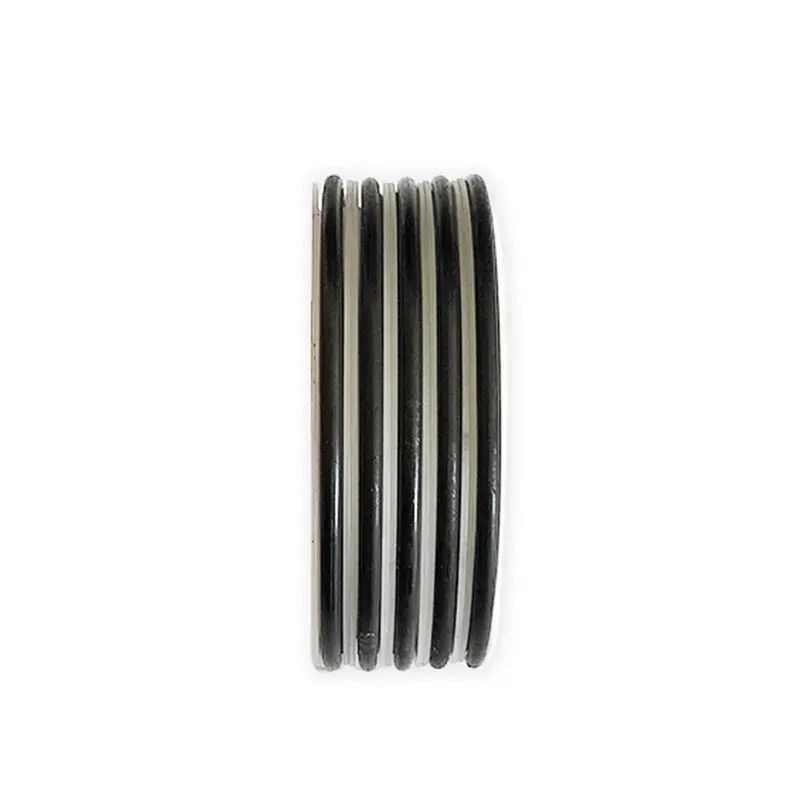

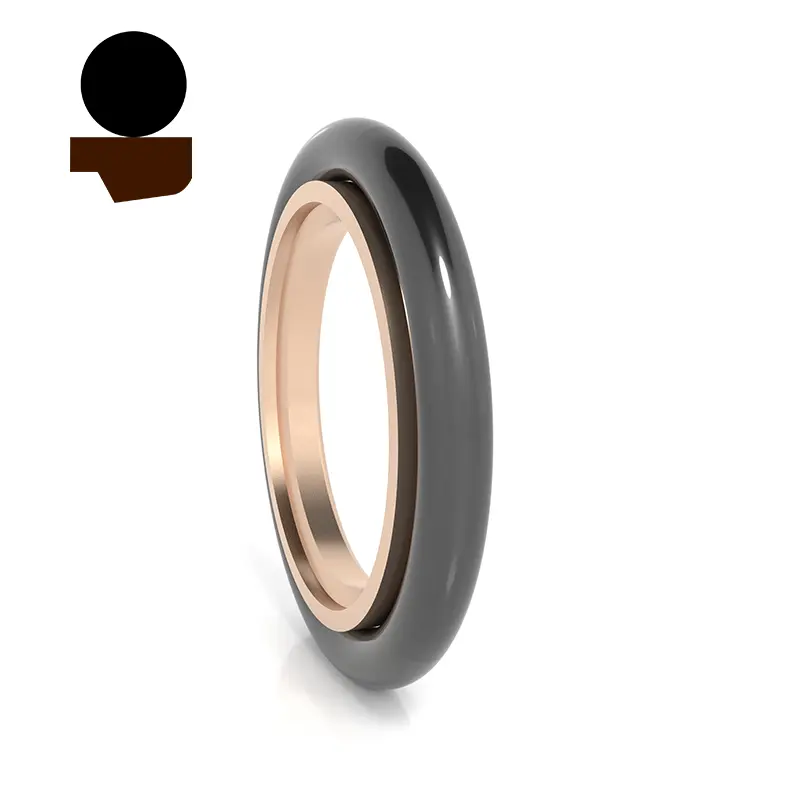

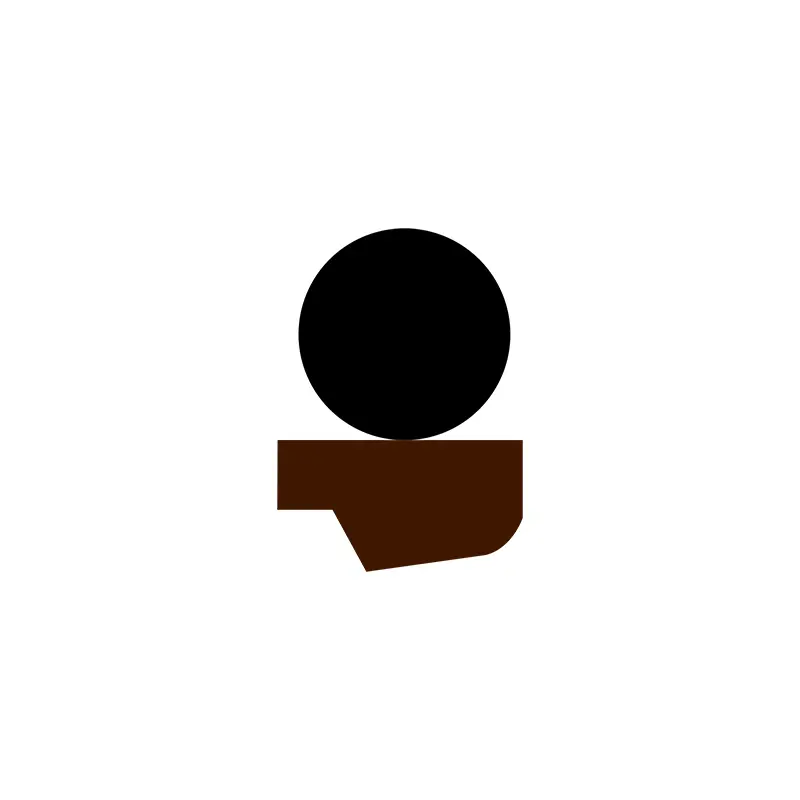

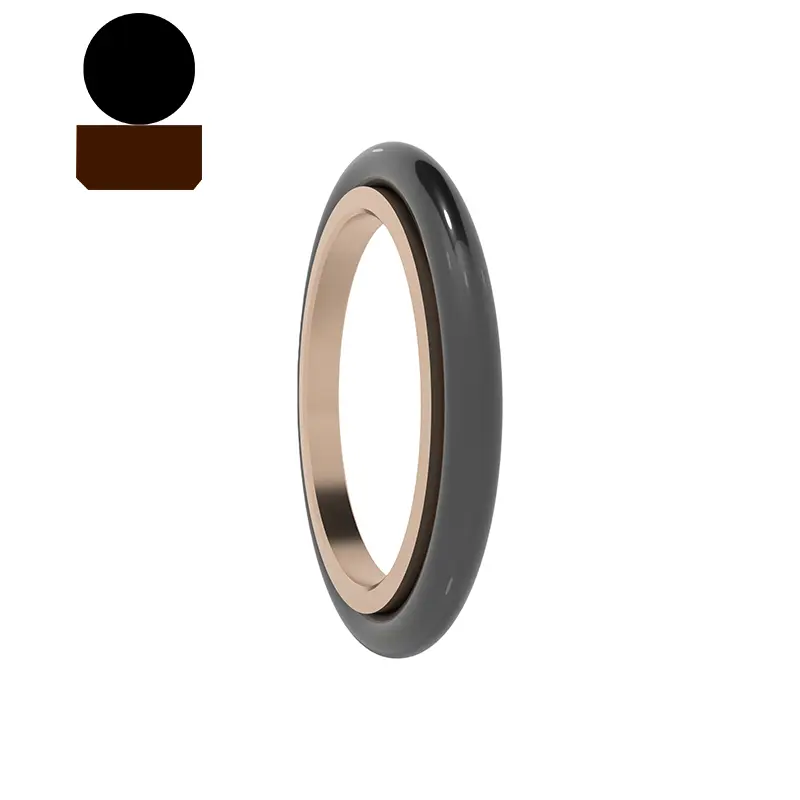

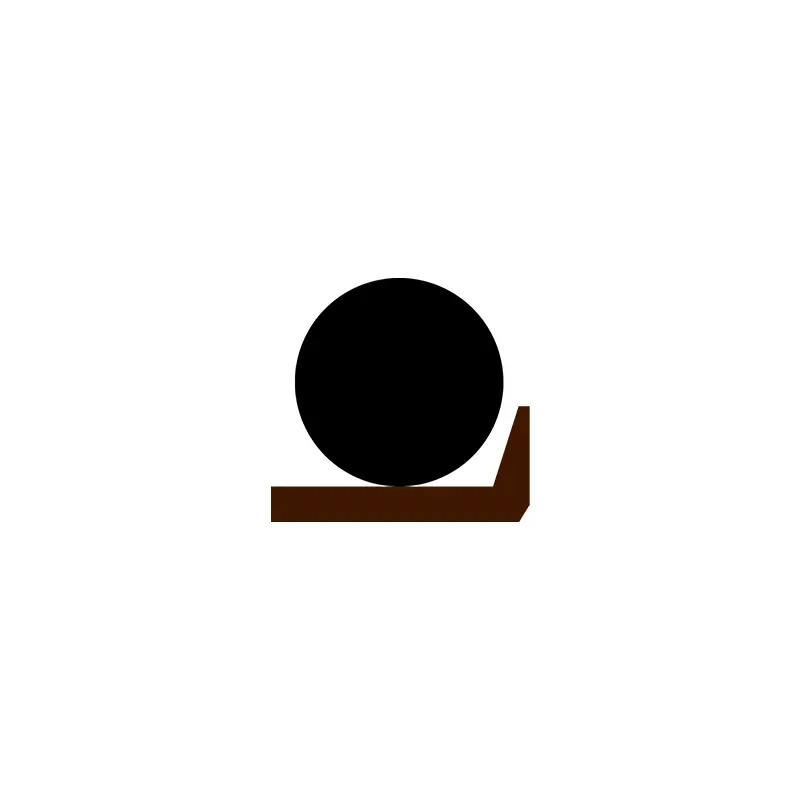

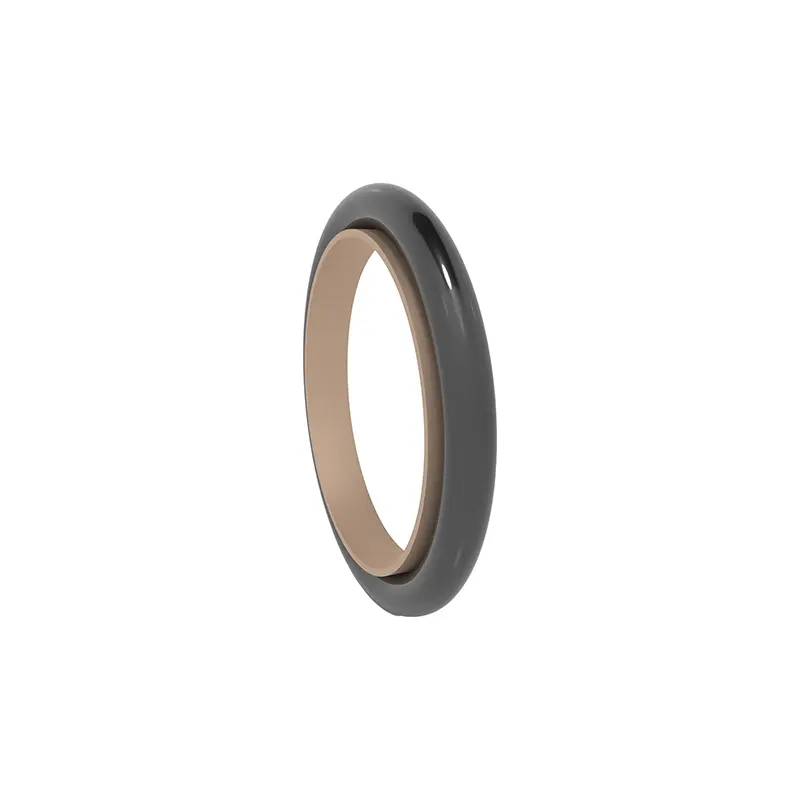

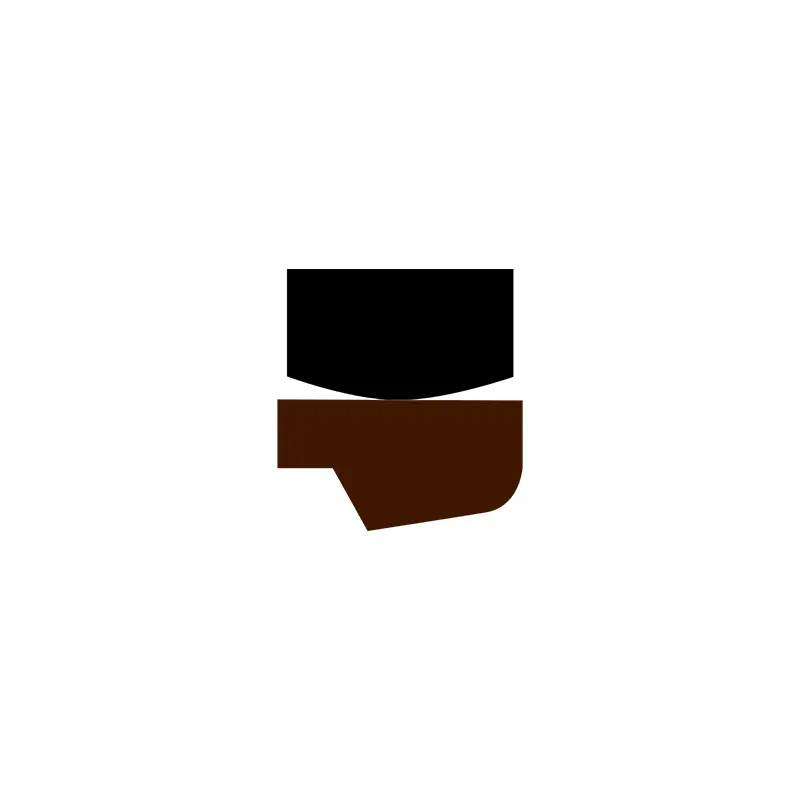

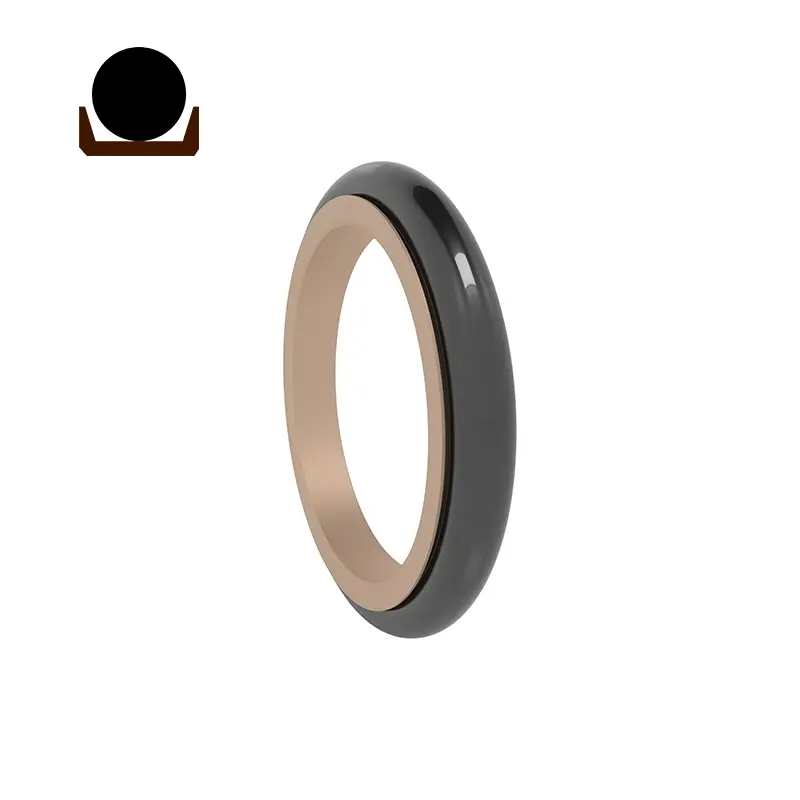

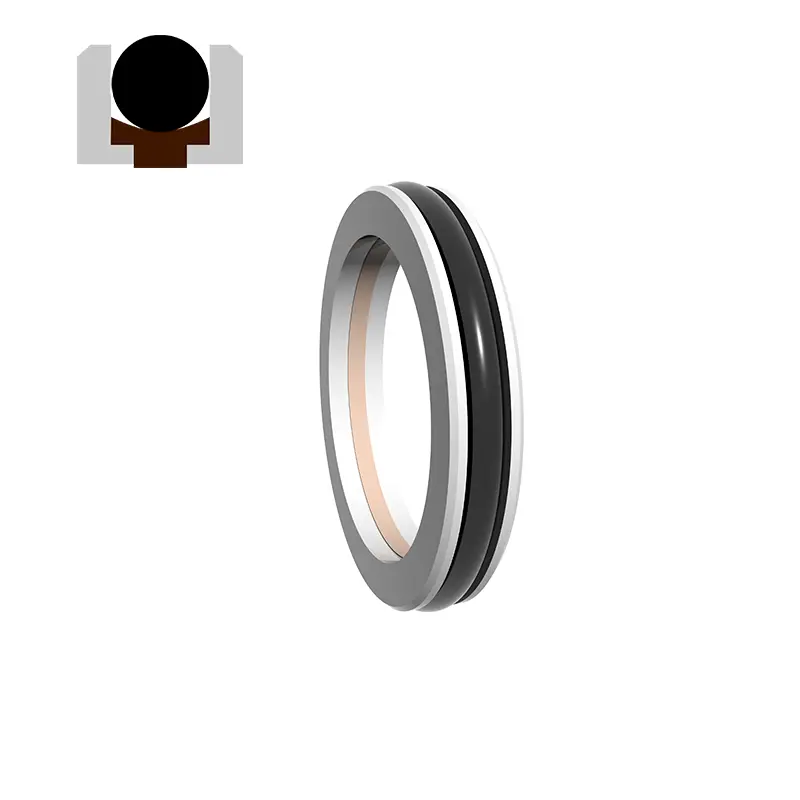

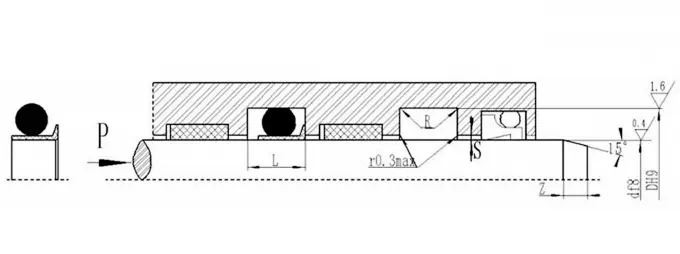

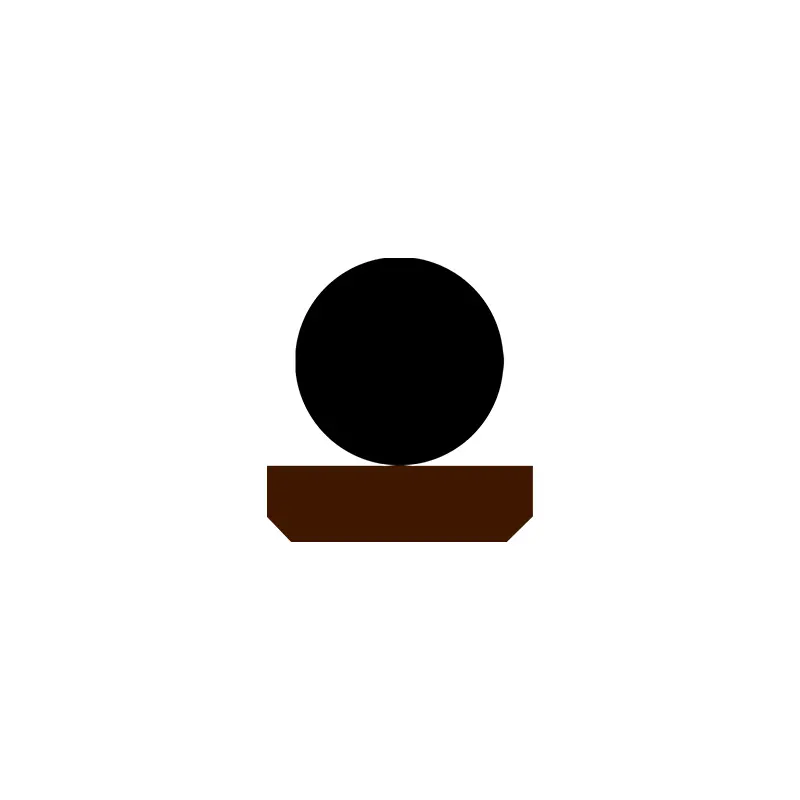

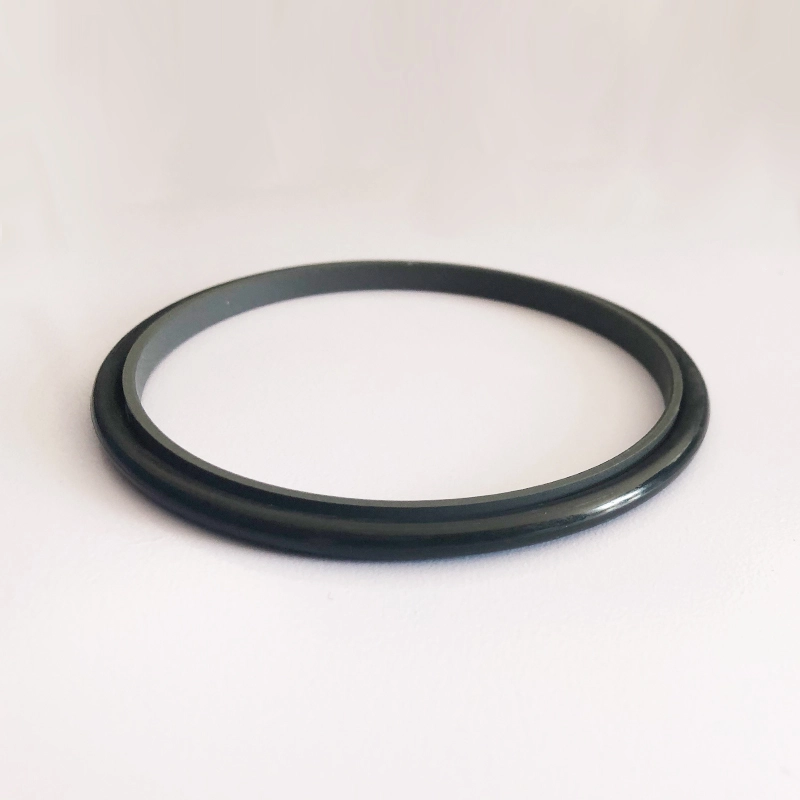

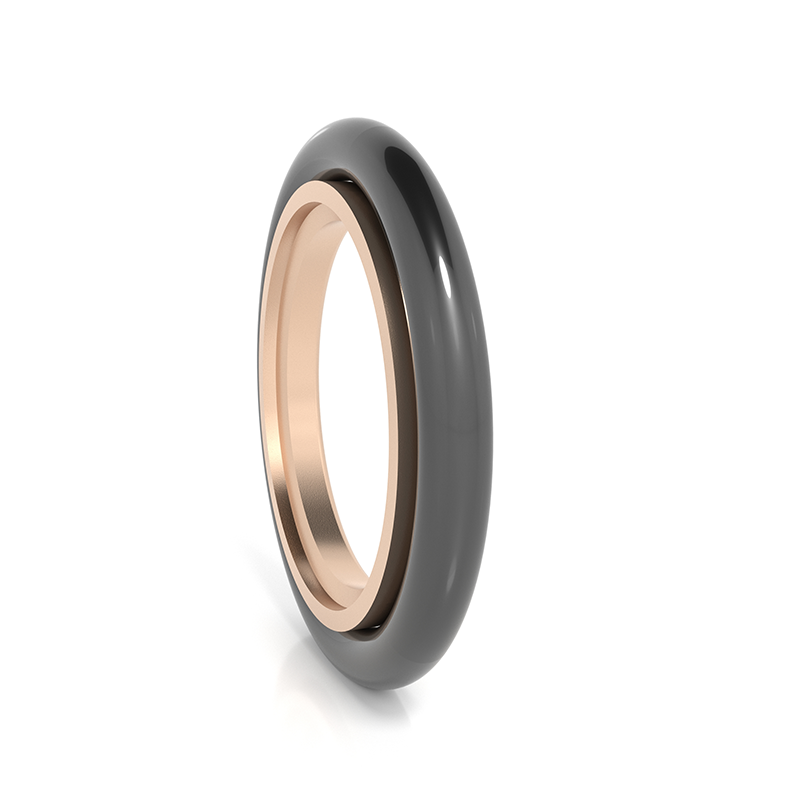

RC11 एक भरे हुए PTFE स्टेप्ड सीलिंग रिंग और एक ओ-आकार की रबर रिंग से बना है, जो हाइड्रोलिक पारस्परिक गति एक-तरफ़ा दबाव सीलिंग के लिए उपयुक्त है।

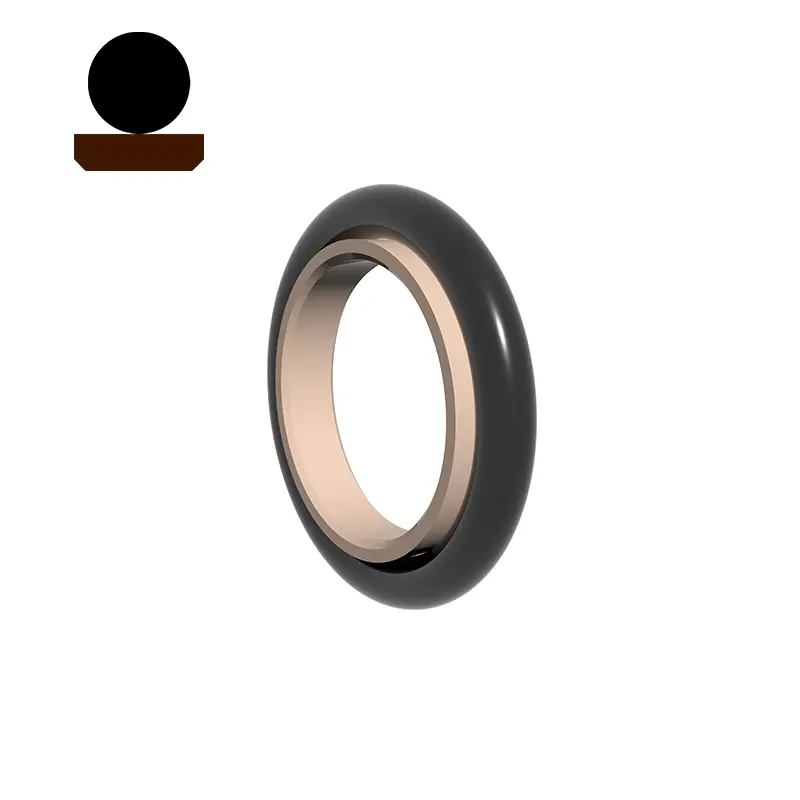

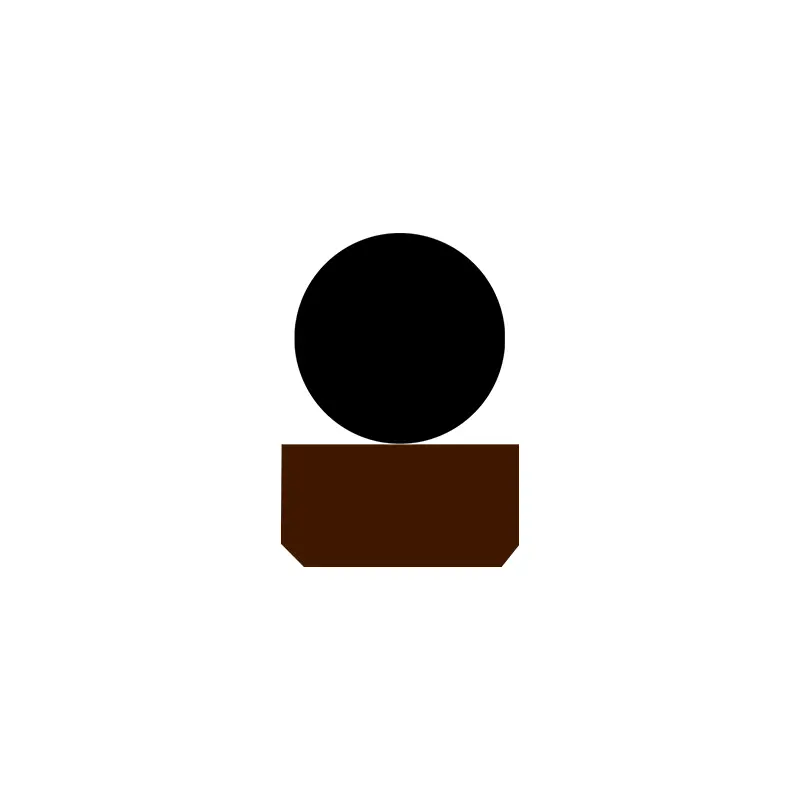

RC11-B एक भरे हुए PTFE आयताकार सीलिंग रिंग और एक O- आकार की रबर रिंग से बना है, जो हाइड्रोलिक पारस्परिक गति दो-तरफ़ा दबाव सीलिंग के लिए उपयुक्त है। ओ-रिंग रेडियल बल प्रदान करता है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करता है। यह आम तौर पर एक गाइड रिंग के साथ संयोजन में उपयोग किया जाता है। स्प्लिट (ओपन) ग्रूव्स का उपयोग 30 मिमी से कम रॉड व्यास के लिए किया जाना चाहिए। विशेषताएँ:

1। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;

2। दबाव और कठोर परिस्थितियों में बहुत उच्च दबाव स्थिरता;

3। उच्च जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;

4। पानी जैसे कम-चिपचिपापन मीडिया को सील करने के लिए इस्तेमाल किया जा सकता है;

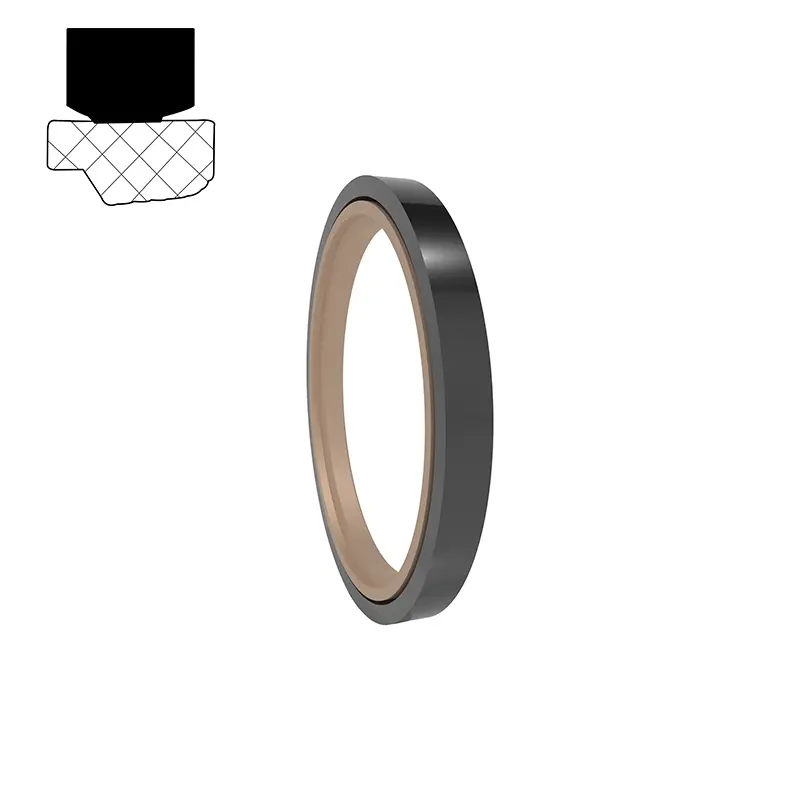

RC12 एक भरे हुए PTFE स्टेप्ड सीलिंग रिंग और एक आयताकार रबर की अंगूठी से बना है, जो हाइड्रोलिक पारस्परिक गति एक-तरफ़ा दबाव सीलिंग के लिए उपयुक्त है। आयताकार अंगूठी रेडियल बल प्रदान करती है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करती है। यह आम तौर पर एक गाइड रिंग के साथ संयोजन में उपयोग किया जाता है। स्प्लिट (ओपन) ग्रूव्स का उपयोग 30 मिमी से कम रॉड व्यास के लिए किया जाना चाहिए। यह ज्यादातर भारी हाइड्रोलिक उपकरणों में उपयोग किया जाता है।

विशेषताएँ:

1। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;

2। दबाव और कठोर परिस्थितियों में बहुत उच्च दबाव स्थिरता;

3। उच्च जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;

4। पानी जैसे कम-चिपचिपापन मीडिया को सील करने के लिए इस्तेमाल किया जा सकता है;

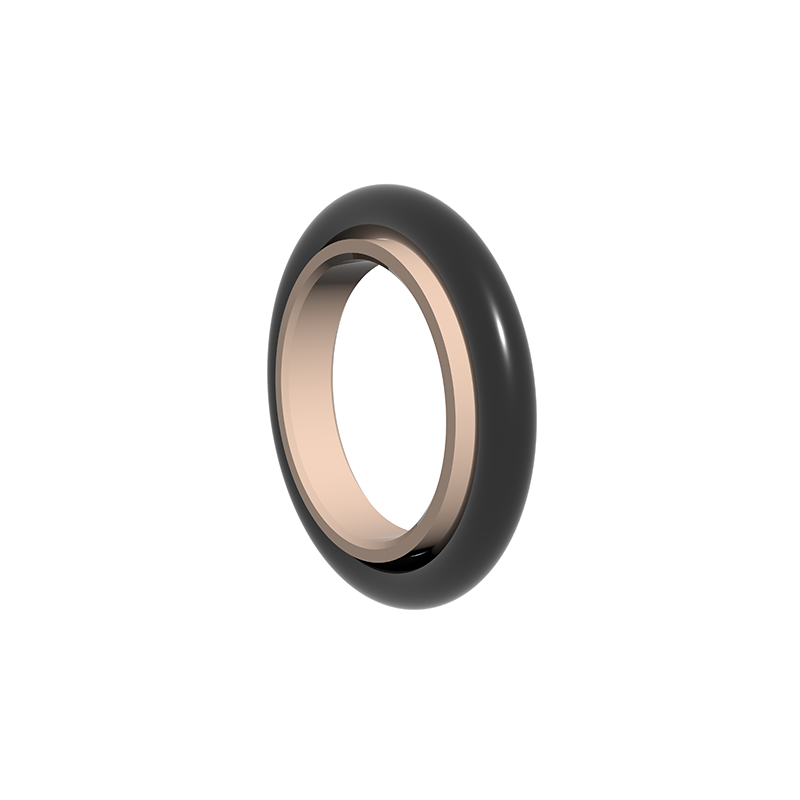

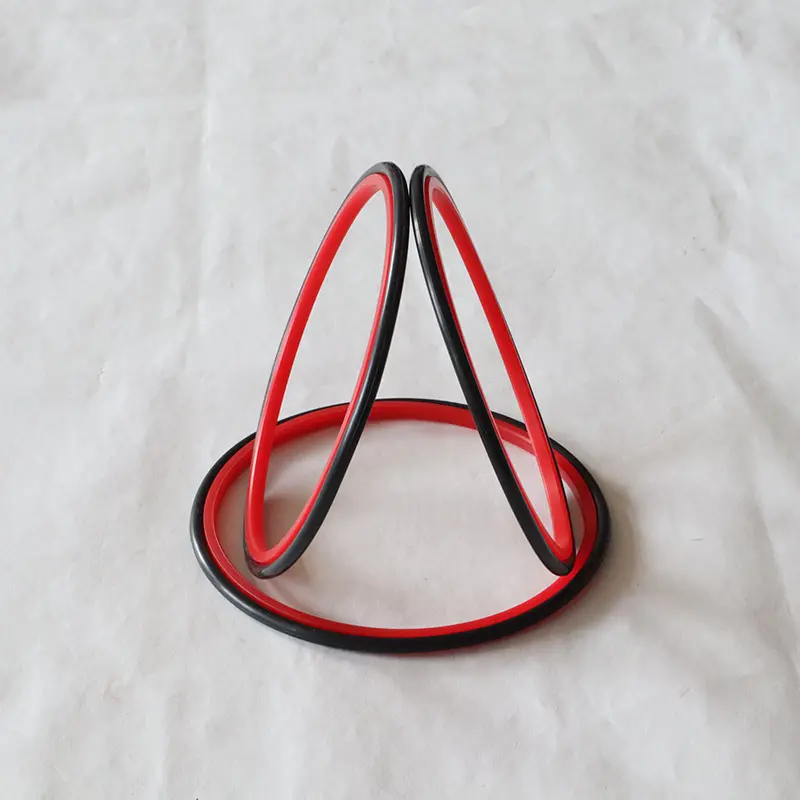

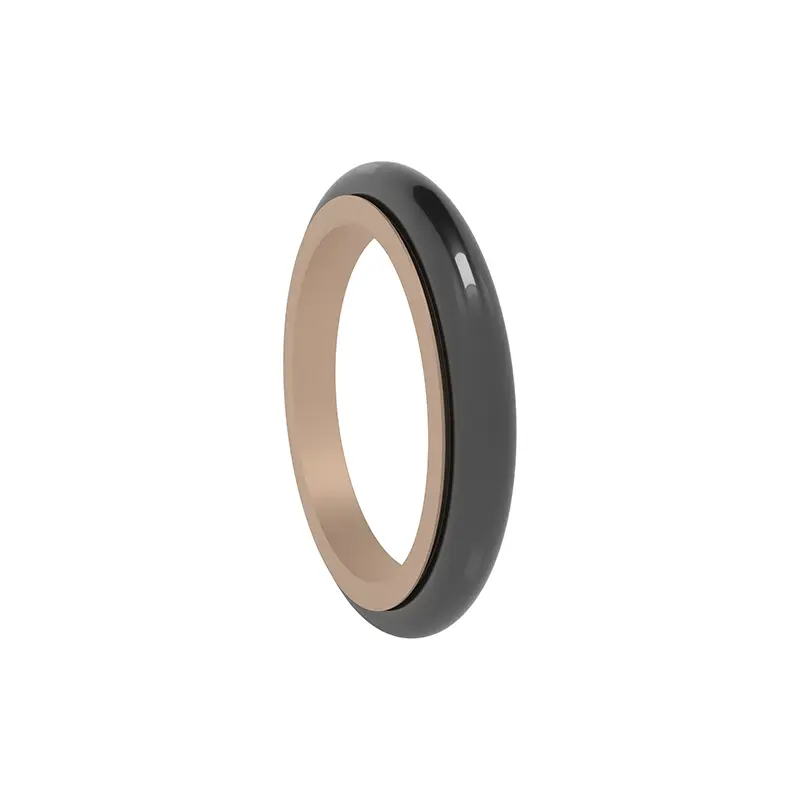

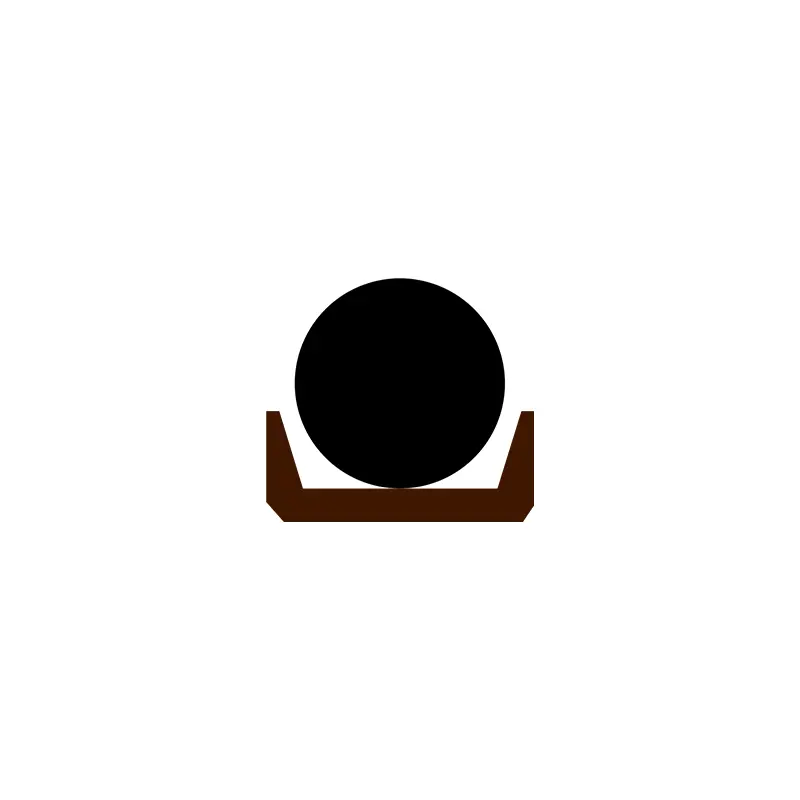

SPNC/RC13 एक PTFE कैप के आकार की सीलिंग रिंग और एक O- आकार की रबर रिंग से बना है, जो हाइड्रोलिक और वायवीय पारस्परिक गति द्विदिश दबाव सीलिंग के लिए उपयुक्त है। ओ-आकार की अंगूठी रेडियल बल प्रदान करती है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करती है। सीलिंग रिंग एक पतली लिप डिज़ाइन को अपनाती है, जिसमें अच्छी अनुवर्ती मुआवजा क्षमता होती है, इसलिए सीलिंग प्रदर्शन अच्छा है और इसे GB12350 रिंग ग्रूव में स्थापित किया जा सकता है। स्प्लिट (ओपन) ग्रूव्स का उपयोग 30 मिमी से कम रॉड व्यास के लिए किया जाना चाहिए। विशेषताएँ:

1। इसका उपयोग हाइड्रोलिक और वायवीय दोनों के लिए किया जा सकता है, और इसका उपयोग द्विदिश दबाव सीलिंग के लिए किया जा सकता है;

2। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, और कोई रेंगना नहीं;

3। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;

4। छोटे संरचनात्मक स्थान, आसान स्थापना और रखरखाव;

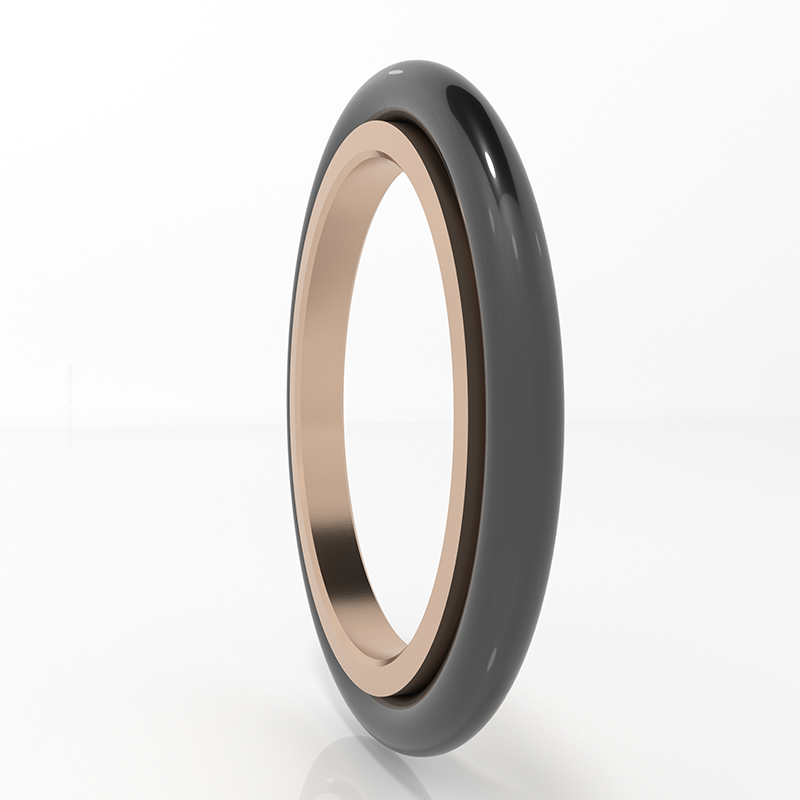

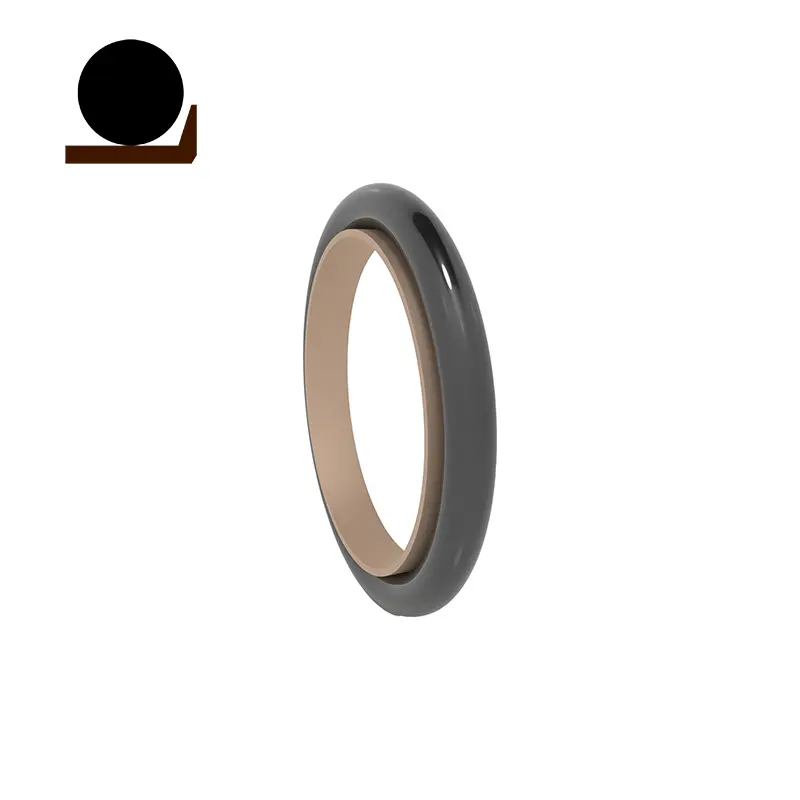

RC14 एक PTFE त्रिकोणीय सीलिंग रिंग और एक O- आकार की रबर रिंग से बना है, जो हाइड्रोलिक और वायवीय पारस्परिक गति एक-तरफ़ा दबाव सीलिंग के लिए उपयुक्त है। ओ-रिंग रेडियल बल प्रदान करता है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करता है। चूंकि सीलिंग रिंग एक पतली लिप डिज़ाइन को अपनाती है, इसलिए अनुवर्ती मुआवजा क्षमता बेहतर होती है, इसलिए सीलिंग प्रदर्शन अच्छा होता है। स्प्लिट (ओपन) ग्रूव का उपयोग 30 मिमी से कम रॉड व्यास के लिए किया जाना चाहिए। विशेषताएँ:

1। इसका उपयोग हाइड्रोलिक और वायवीय दोनों के लिए किया जा सकता है;

2 कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;

3। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;

4। छोटे संरचनात्मक स्थान, आसान स्थापना और रखरखाव;

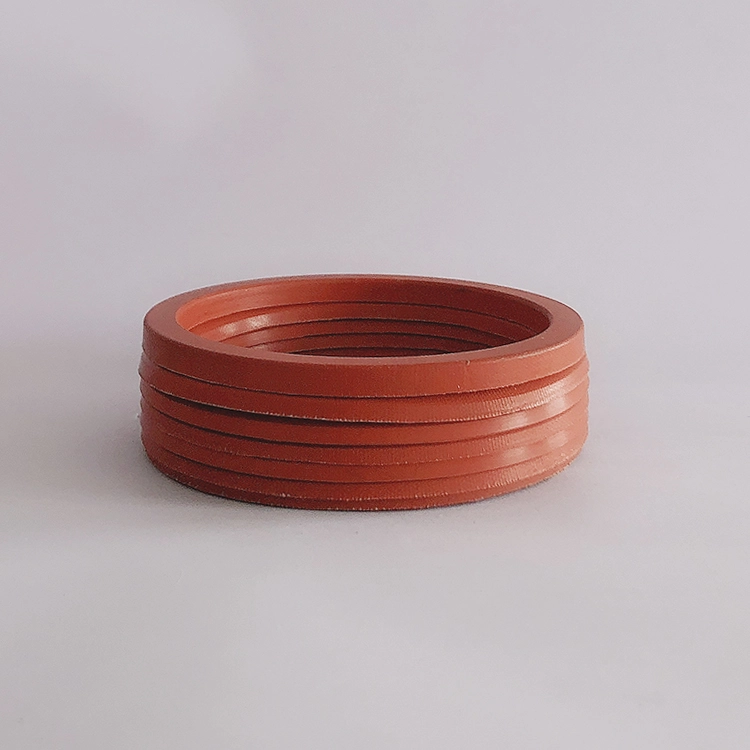

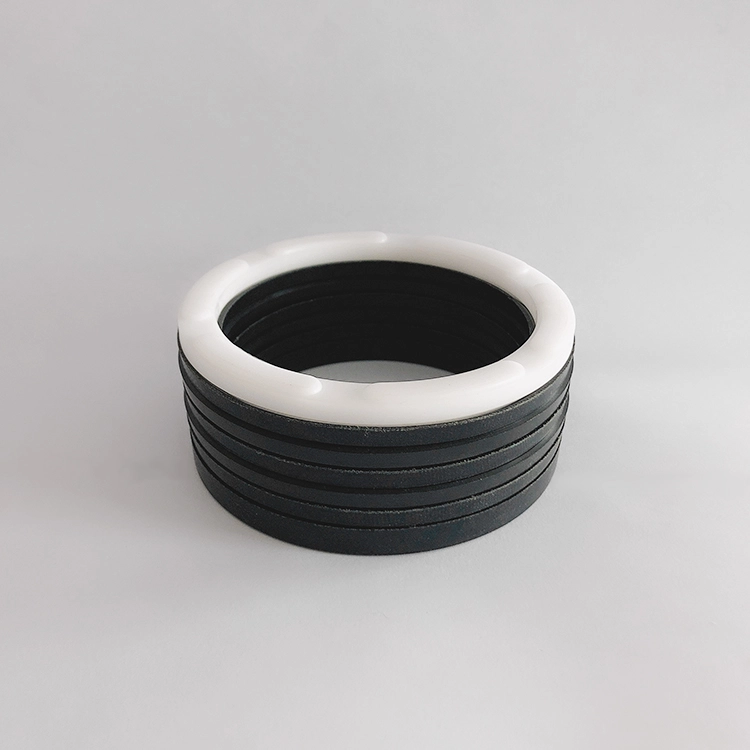

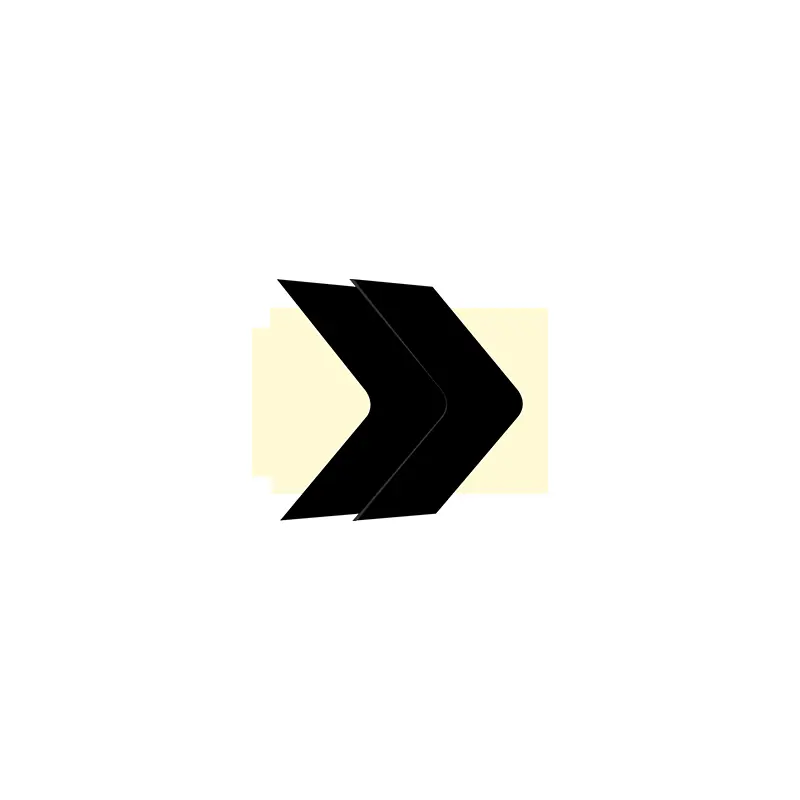

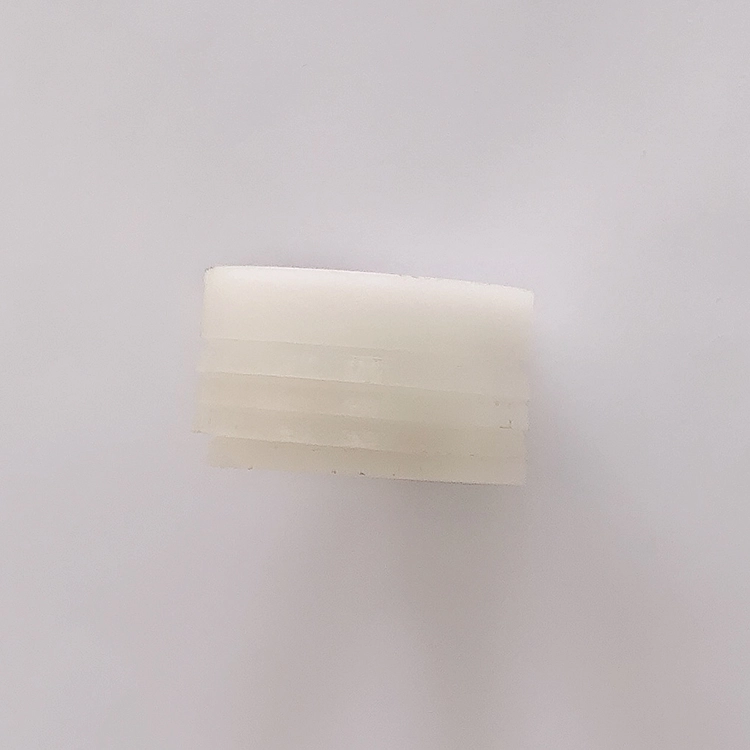

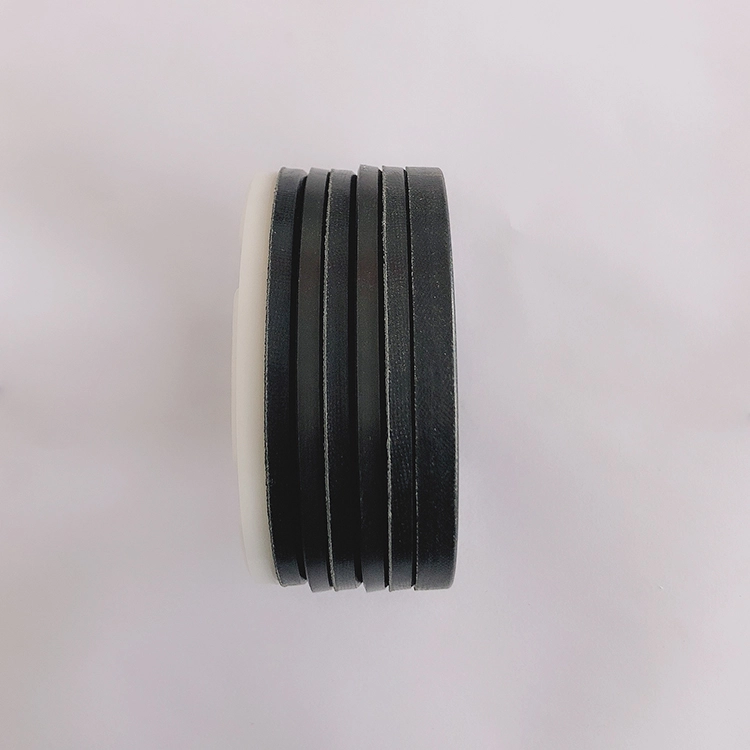

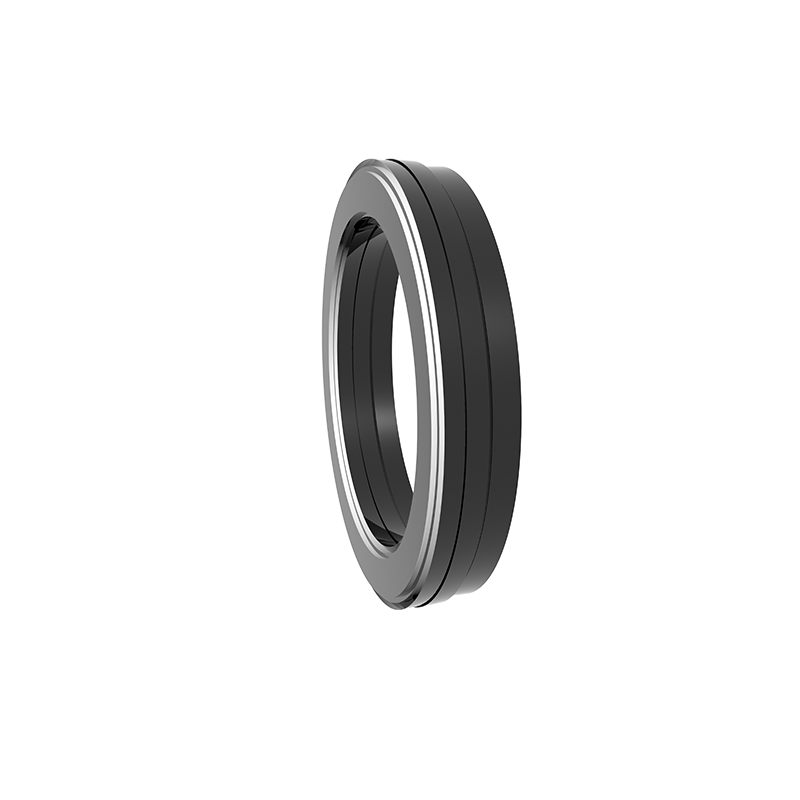

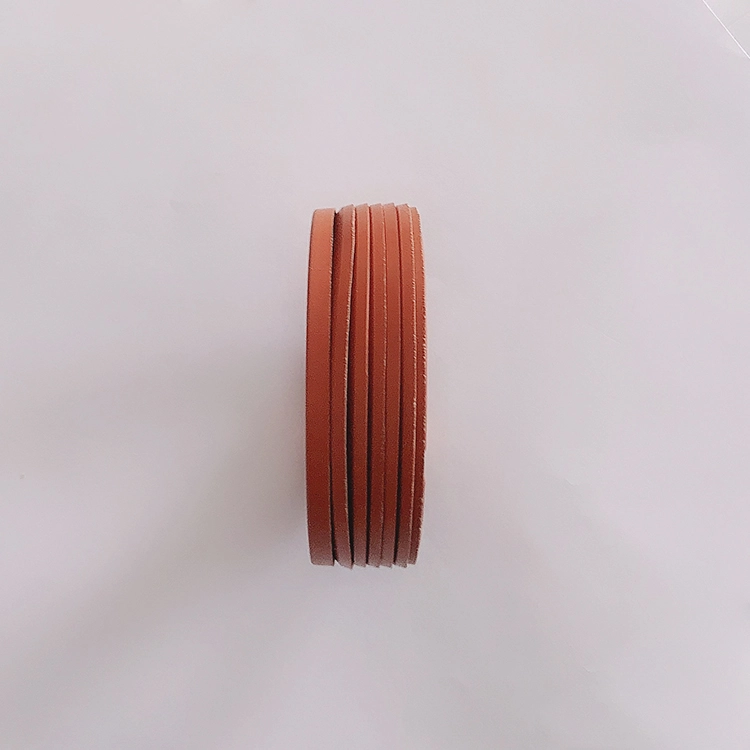

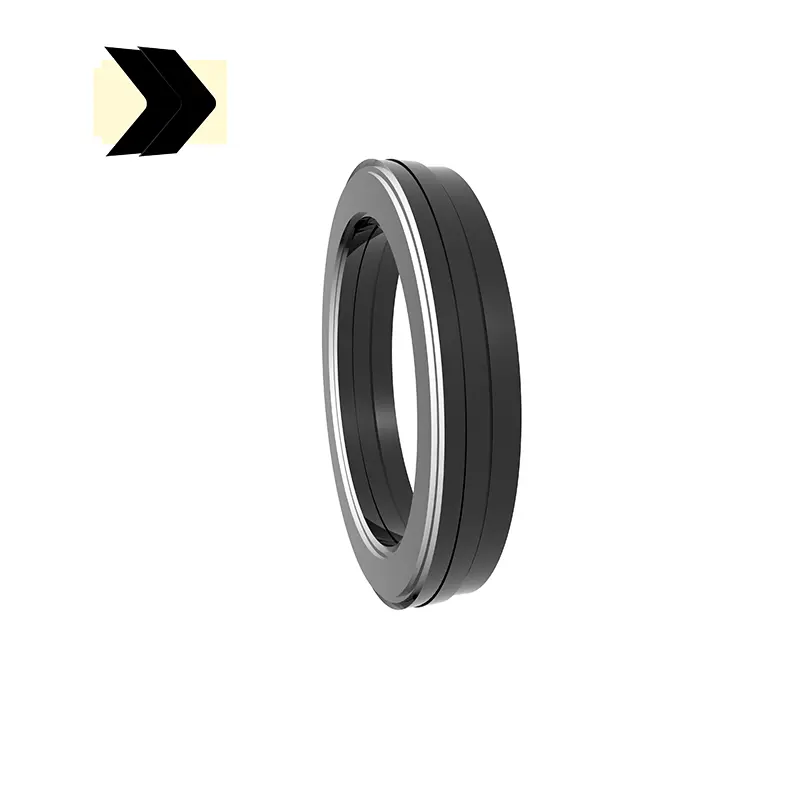

RC15 V- आकार के सीलिंग रिंग, एक दबाव की अंगूठी और एक समर्थन रिंग के एक सेट (3 से अधिक) से बना है, और हाइड्रोलिक पारस्परिक गति एक-तरफ़ा दबाव सीलिंग के लिए उपयुक्त है। सीलिंग सामग्री के साथ संगत ग्रीस को स्थापना के दौरान लागू किया जाना चाहिए। यह एक अभिन्न (बंद) नाली में स्थापित नहीं किया जा सकता है। विशेषताएँ:

1। विभिन्न प्रकार की सामग्री उपलब्ध हैं, जिन्हें विभिन्न उद्देश्यों के अनुरूप समायोजित किया जा सकता है;

2। इसका उपयोग कठोर कामकाजी परिस्थितियों में किया जा सकता है और लगभग सभी मीडिया और कठोर परिस्थितियों के लिए उपयुक्त है;

3। इसमें एक लंबी सेवा जीवन है और इसका उपयोग तेल-मुक्त लुब्रिकेटेड सील (उचित सामग्री चयन) के लिए किया जा सकता है;

4। सीलिंग और घर्षण को गैसकेट को समायोजित करके समायोजित किया जा सकता है, और अक्षीय आकार को वी-आकार की सीलिंग रिंग को जोड़कर या हटाकर समायोजित किया जा सकता है;

5। यह प्रभावी रूप से काम कर सकता है भले ही सीलिंग सतह की गुणवत्ता खराब हो।

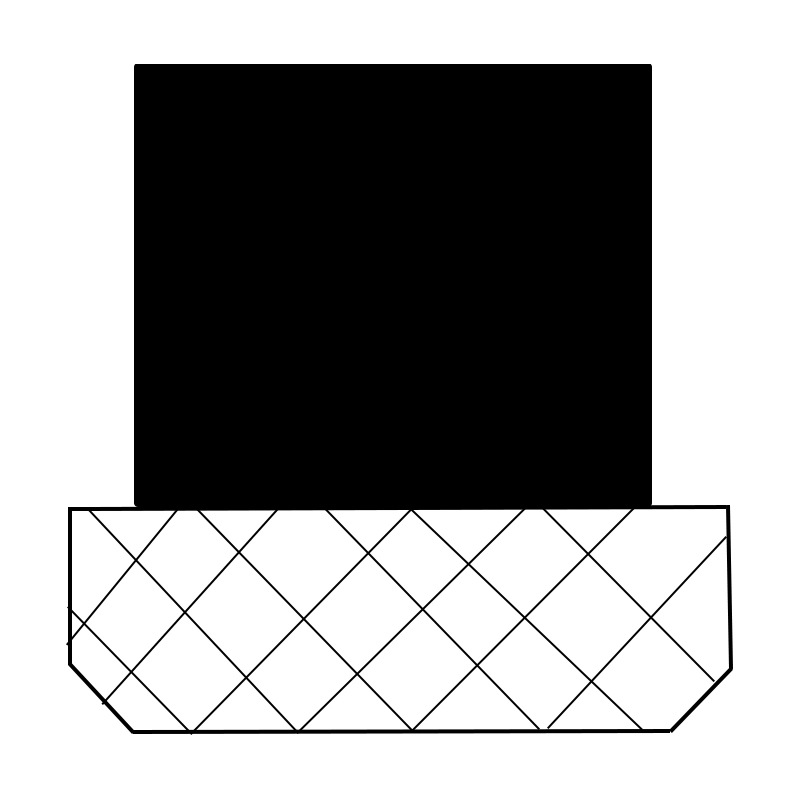

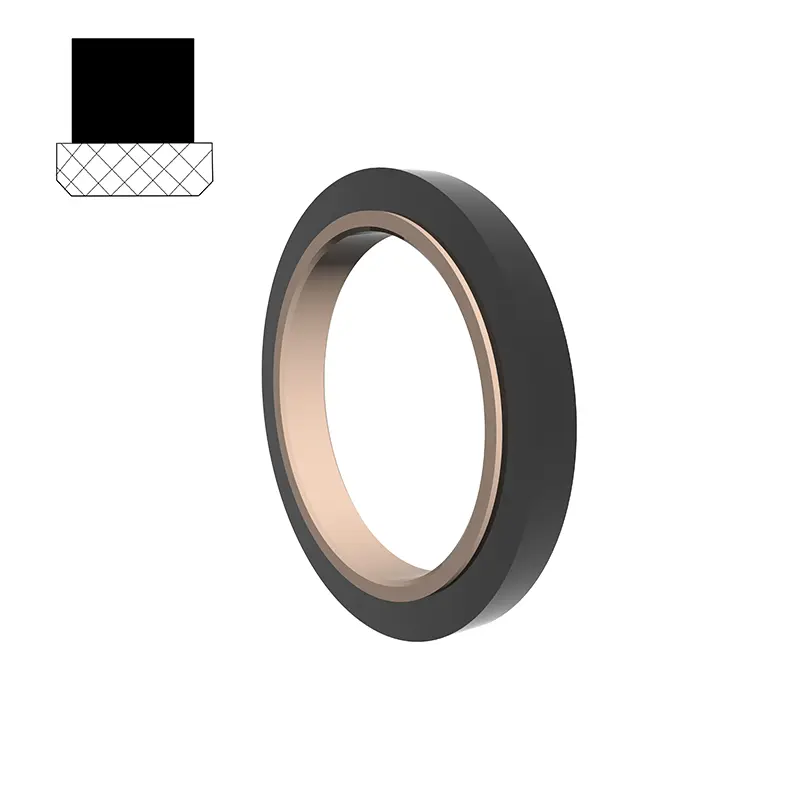

एसपीएन एक भरे हुए पीटीएफई आयताकार सीलिंग रिंग और एक आयताकार रबर की अंगूठी से बना है, जो हाइड्रोलिक और वायवीय पारस्परिक गति द्विदिश दबाव सीलिंग के लिए उपयुक्त है। आयताकार अंगूठी रेडियल बल प्रदान करती है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करती है। स्प्लिट (ओपन) ग्रूव्स का उपयोग 30 मिमी से कम रॉड व्यास के लिए किया जाना चाहिए।

विशेषताएँ:

1। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;

2। हाइड्रोलिक और वायवीय दोहरे उपयोग सील, का उपयोग द्विदिश दबाव सीलिंग के लिए किया जा सकता है;

3। उच्च जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;

4। छोटे संरचनात्मक स्थान, आसान स्थापना और रखरखाव;

RC17 हाइड्रोलिक और वायवीय पारस्परिक रूप से द्विदिश दबाव सीलिंग के लिए उपयुक्त है। ओ-रिंग रेडियल बल प्रदान करता है और सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करता है। स्प्लिट (ओपन) ग्रूव्स का उपयोग 30 मिमी से कम रॉड व्यास के लिए किया जाना चाहिए। विशेषताएँ:

1। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;

2। हाइड्रोलिक और वायवीय दोहरे उपयोग सील, का उपयोग द्विदिश दबाव सीलिंग के लिए किया जा सकता है;

3। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;

4। छोटे संरचनात्मक स्थान, आसान स्थापना और रखरखाव:

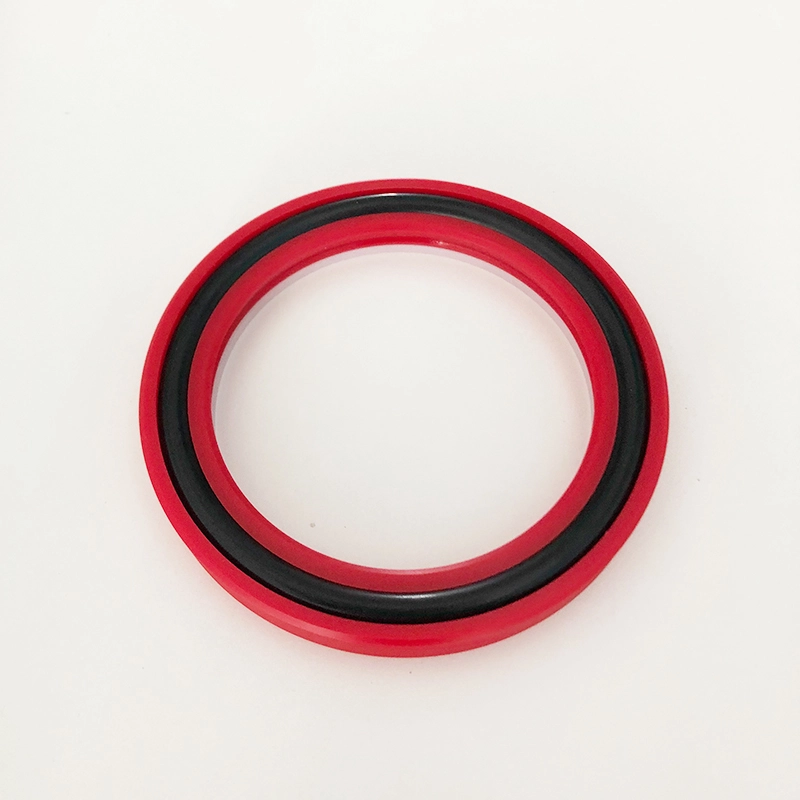

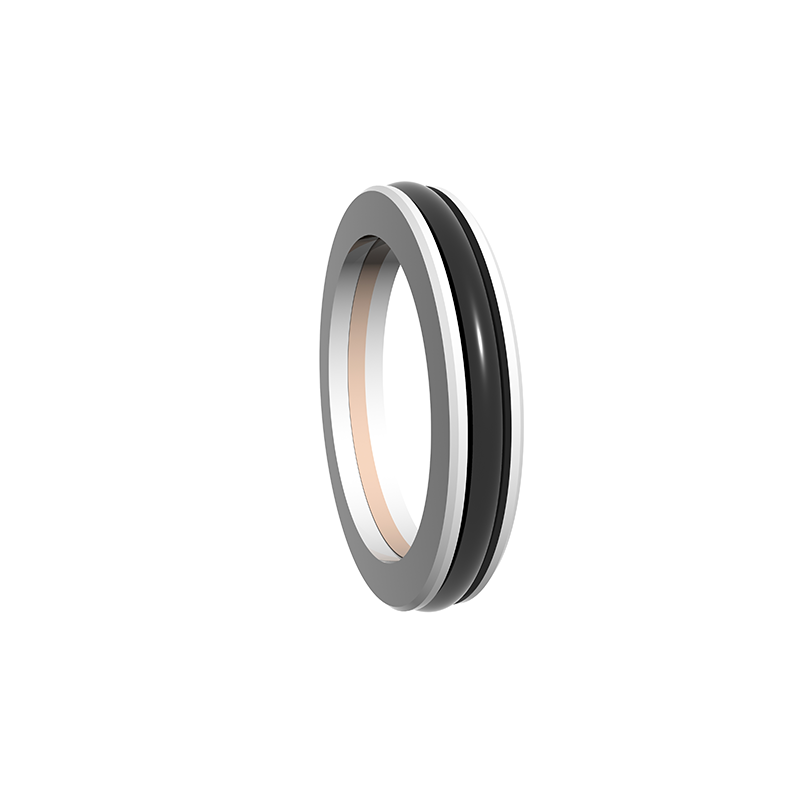

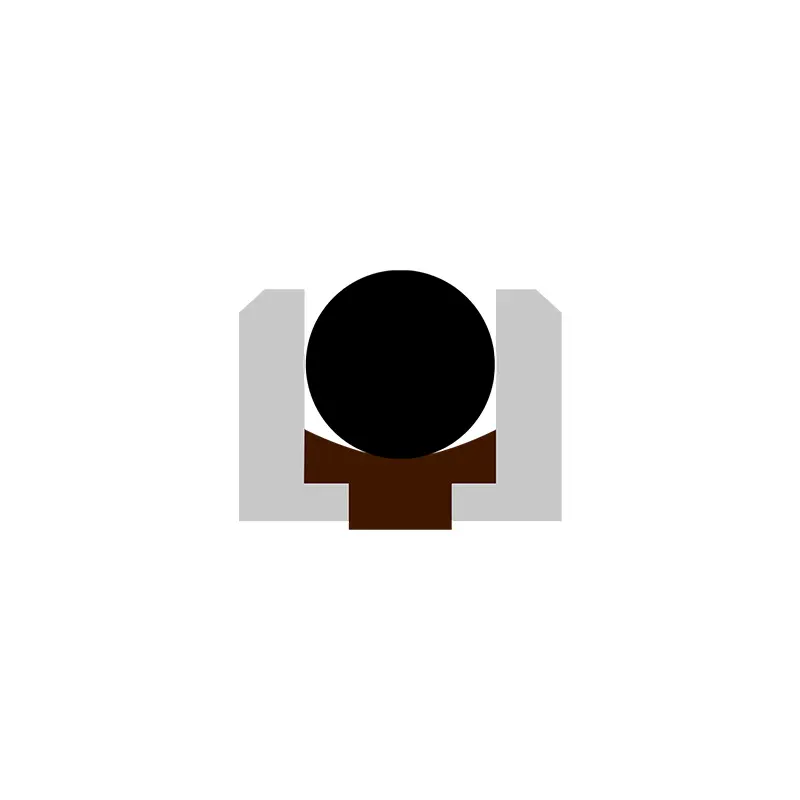

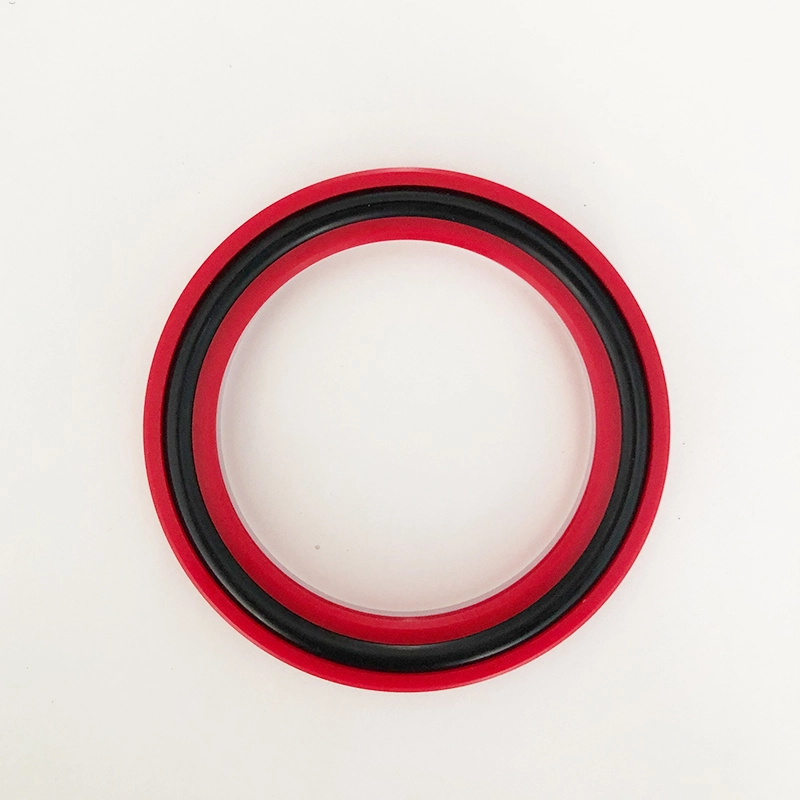

GTDI एक विशेष आकार के रबर (या पॉलीयूरेथेन) इलास्टोमर और एक संशोधित PTFE सीलिंग रिंग से बना है, और इसमें अच्छी सीलिंग, लॉन्ग लाइफ, कम घर्षण, आदि की विशेषताएं हैं। TDMI एक विशेष आकार के रबर (या पॉलीयूरेथेन) इलास्टोमर और एक संशोधित सीलिंग रिंग से बना है। आदि जीजीडीआई एक पीटीएफई से भरी सीलिंग रिंग, दो एल-आकार के प्लास्टिक सपोर्ट रिंग्स और एक लोचदार बल ओ-रिंग से बना है, और इसमें अच्छी सीलिंग, लॉन्ग लाइफ, कम घर्षण, कोई रेंगने, आदि की विशेषताएं हैं।

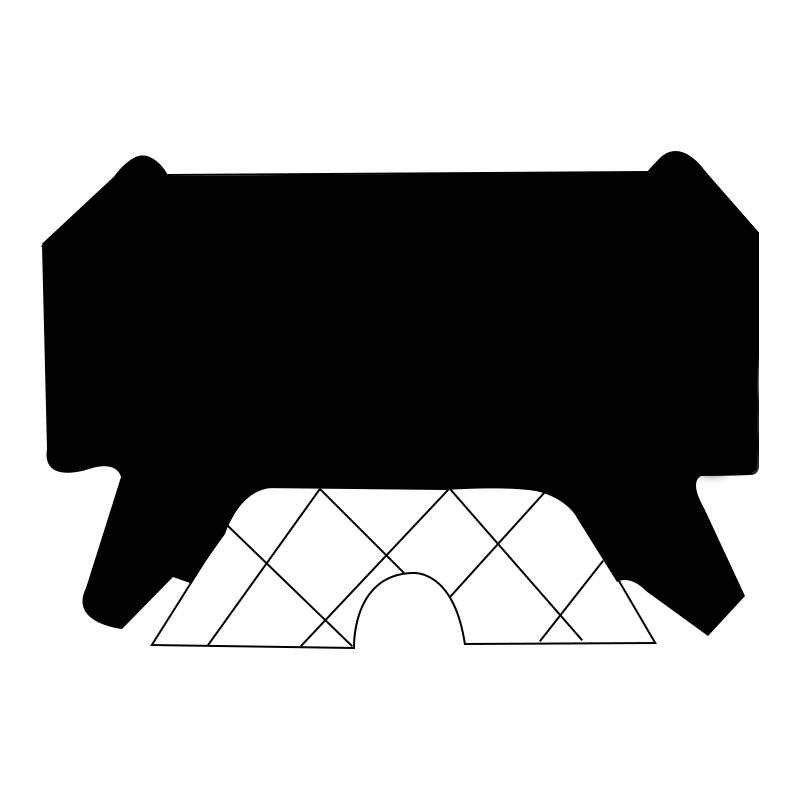

बीडी टाइप सीलिंग रिंग एक पिस्टन रॉड सील है, जिसका उपयोग मुख्य रूप से प्लंजर, पिस्टन रॉड्स, फोर्जिंग मशीनों और हाइड्रोलिक उपकरणों को चलने के लिए सील करने के लिए किया जाता है। विशेषताएँ:

1। कंपन भार और दबाव चोटियों के लिए असंवेदनशील

2। अच्छी एंटी-एक्सट्रूज़न क्षमता

3। बिना किसी भार और कम तापमान के बेहतर सीलिंग

4। कठोर कामकाजी परिस्थितियों के लिए उपयुक्त

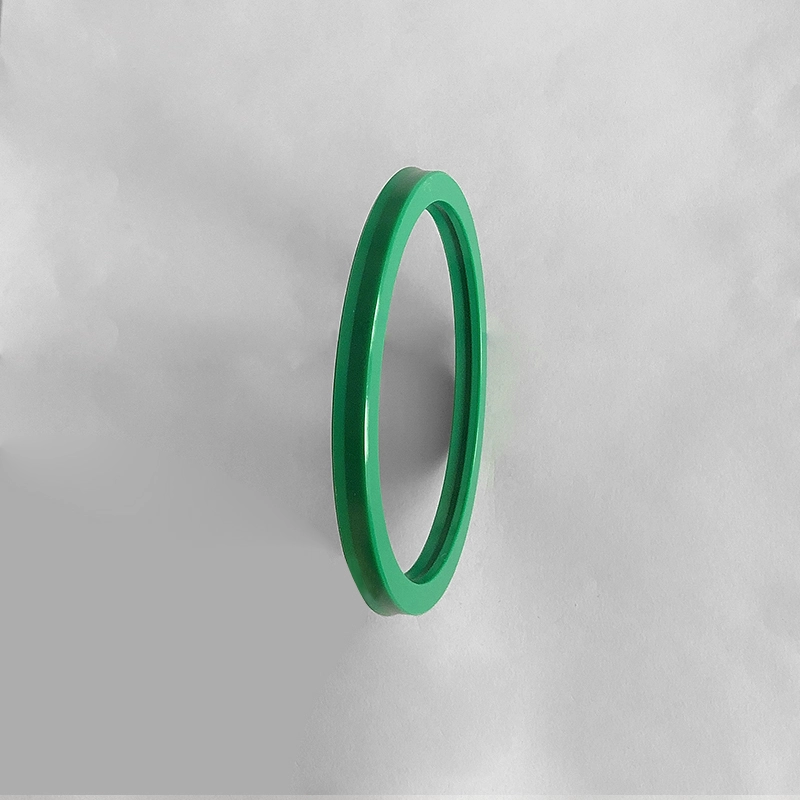

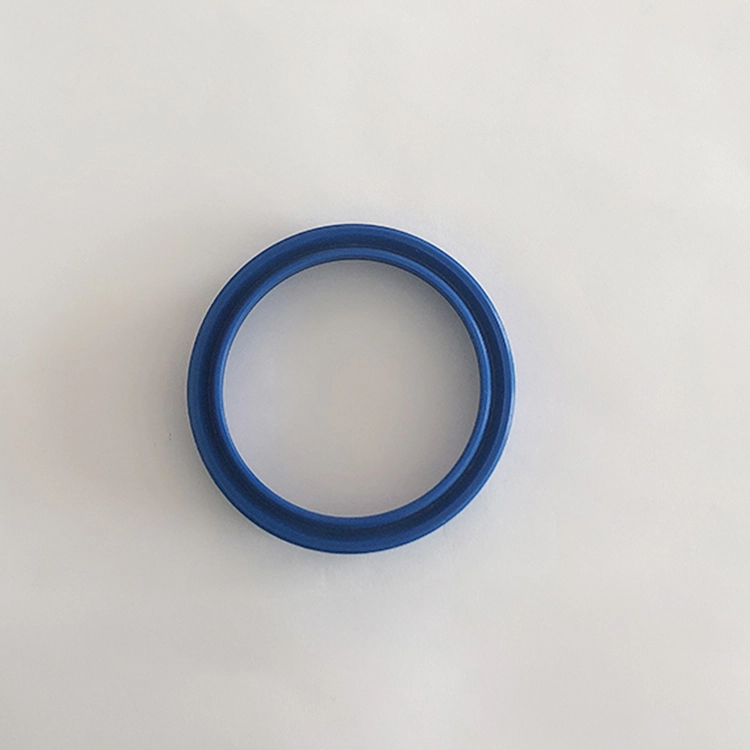

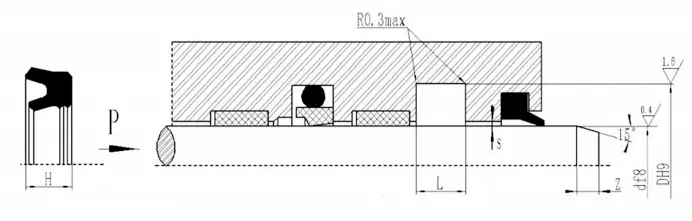

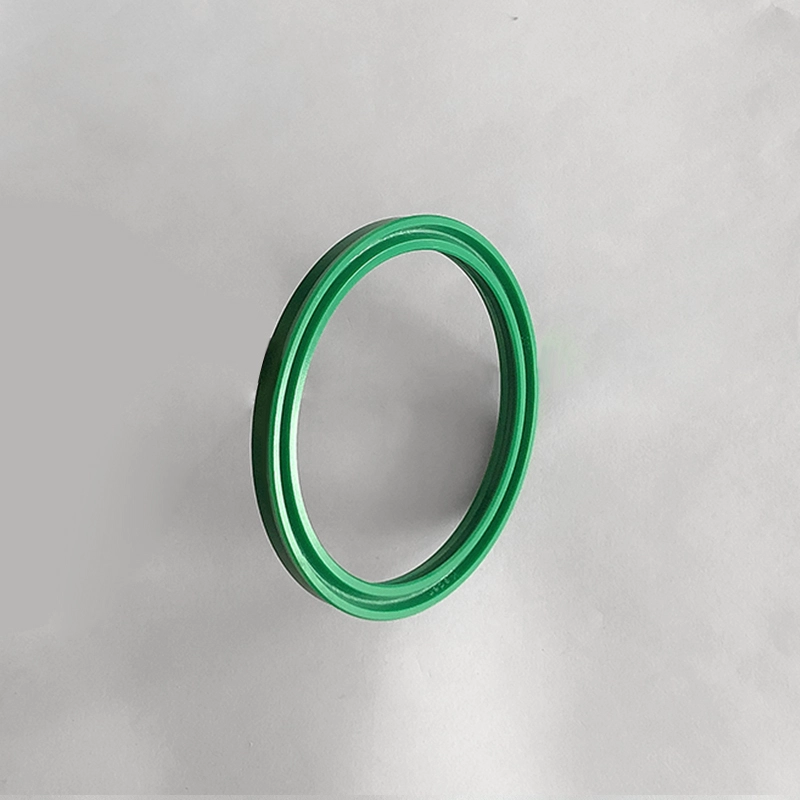

शाफ्ट के लिए YXD प्रकार की सील रिंग एक असममित सील है जो विशेष रूप से पिस्टन रॉड पर उपयोग की जाती है। यह हाइड्रोलिक पारस्परिक गति के एक-तरफ़ा सीलिंग के लिए उपयुक्त है और इसमें अच्छा सीलिंग प्रदर्शन है। जब 12 ~ 32MPA के तहत उपयोग किया जाता है, तो एड़ी पर एक रिटेनिंग रिंग की आवश्यकता होती है। नाली JB/ZQ4265-97 मानक के अनुरूप है। इसकी विशेषताएं:

1। प्रकाश भार और मध्यम भार के लिए लागू;

2। उच्च दबाव और कम दबाव वाली सील दोनों के लिए अच्छा सीलिंग प्रदर्शन;

3। विभिन्न प्रकार की सामग्री उपलब्ध हैं, और मध्यम प्रतिरोध प्रदर्शन अधिक व्यापक है;

4। सरल संरचना और आसान स्थापना और रखरखाव।

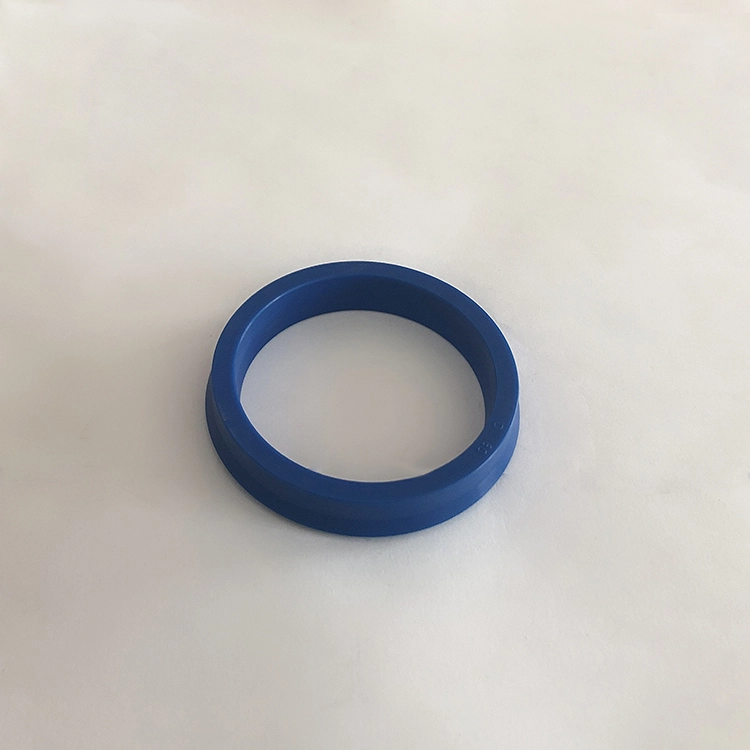

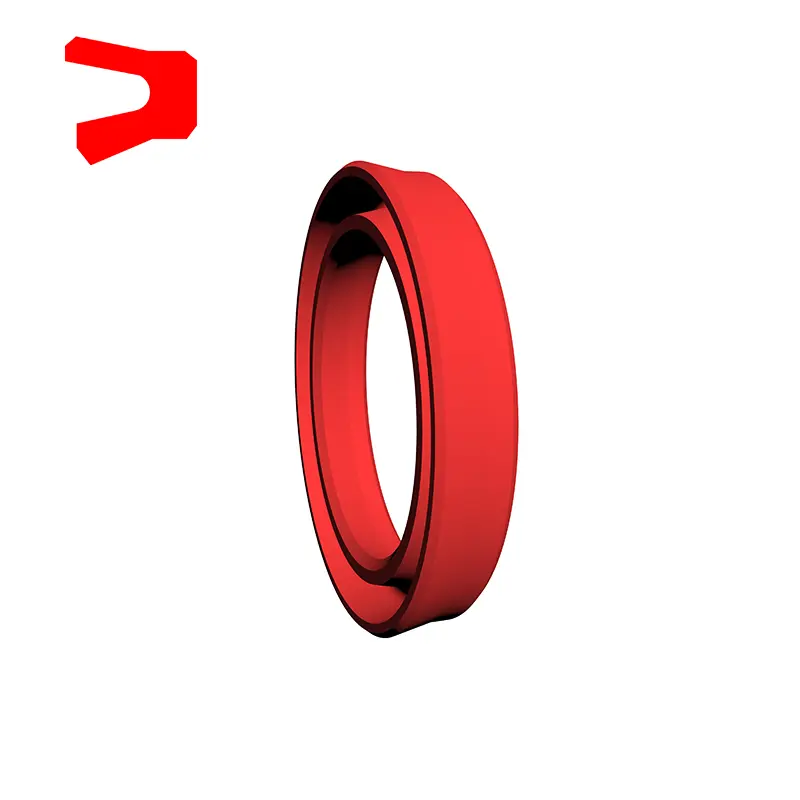

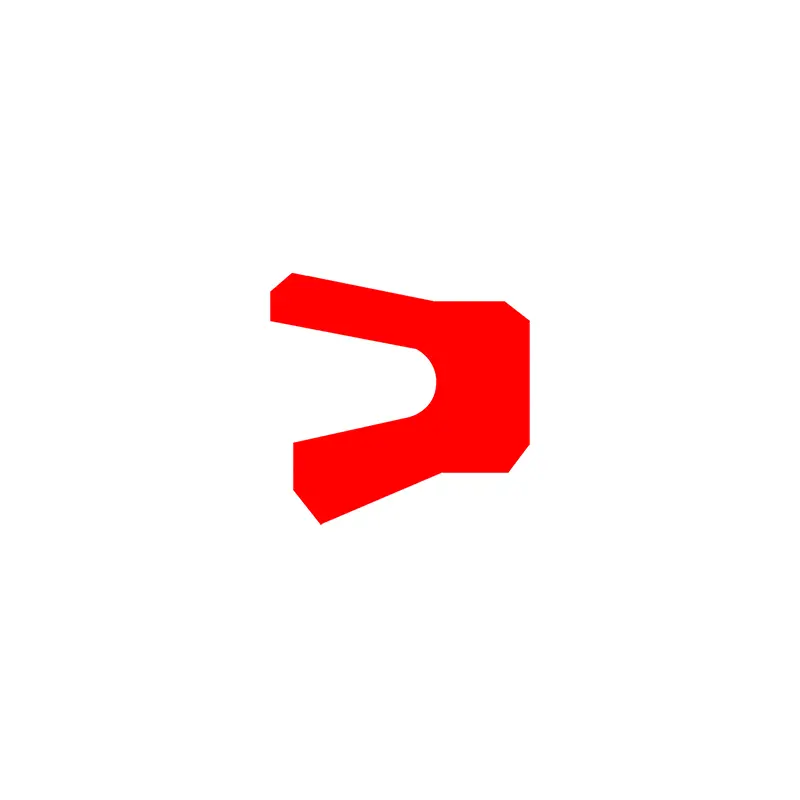

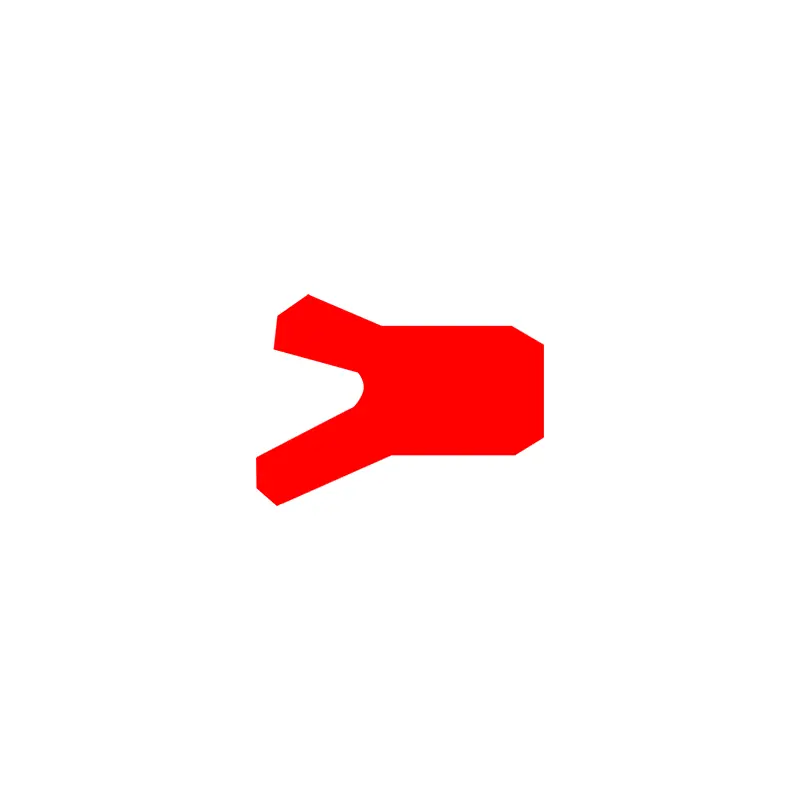

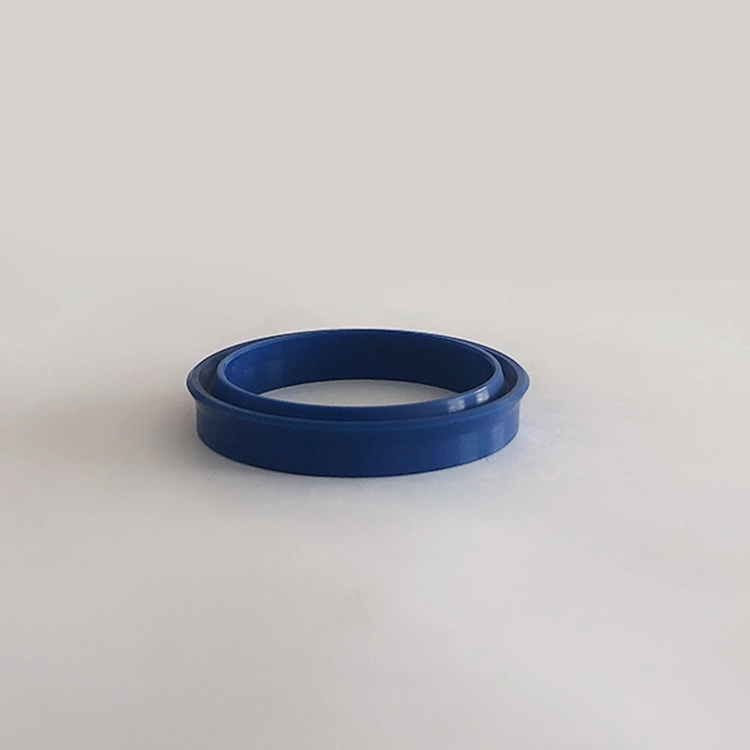

RCUR सील रिंग एक असममित सील है जिसका विशेष रूप से पिस्टन रॉड पर उपयोग किया जाता है, जो हाइड्रोलिक पारस्परिक गति के एक-तरफ़ा सील के लिए उपयुक्त है, जिसमें अच्छा सीलिंग प्रदर्शन होता है। नाली ISO5597 मानक के अनुरूप है। इसका उपयोग सीलिंग सिस्टम में सहायक सील के रूप में किया जाता है। इसकी विशेषताएं:

1। अच्छा स्थिर और गतिशील सीलिंग प्रदर्शन;

2। गतिशील परिस्थितियों में मजबूत अवशिष्ट तेल वसूली क्षमता;

3। सरल संरचना और आसान स्थापना और रखरखाव।

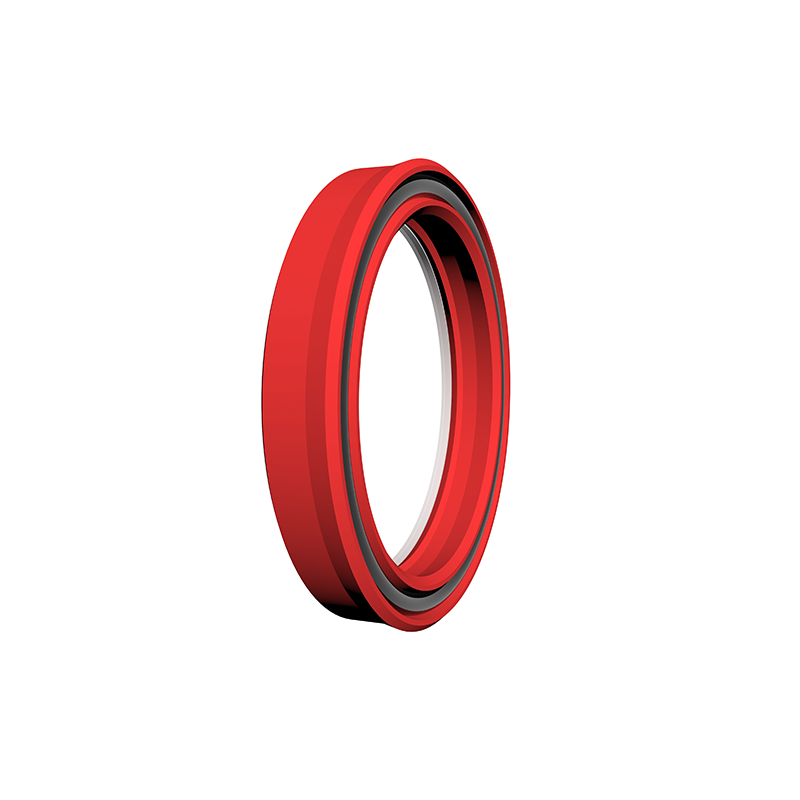

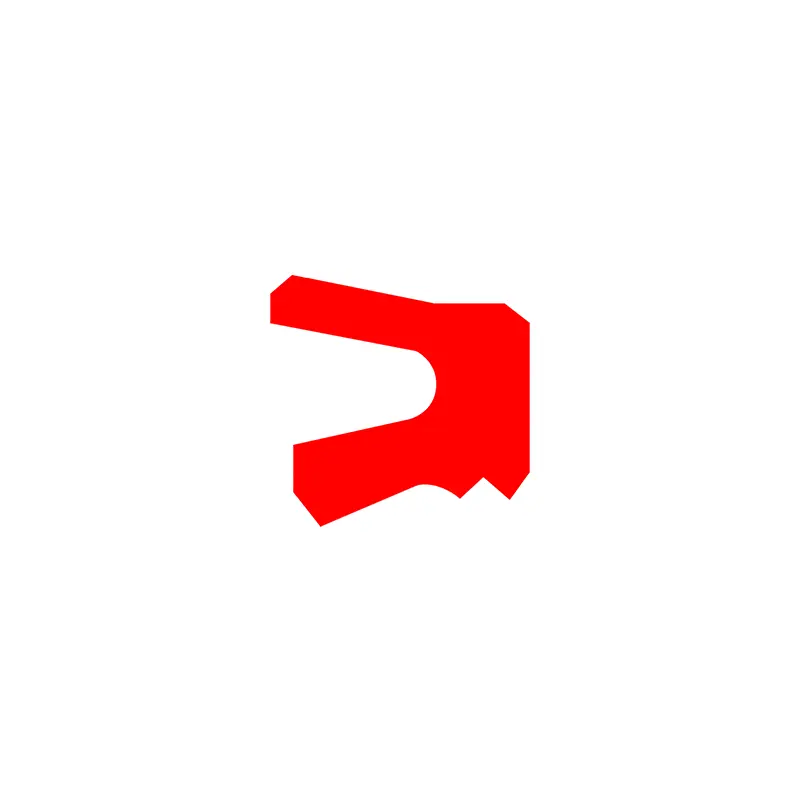

RCUSR सील रिंग एक असममित सील है जो विशेष रूप से पिस्टन रॉड पर उपयोग की जाती है, जिसमें सील रिंग के आंतरिक पक्ष पर सहायक होंठ हैं। यह हाइड्रोलिक पारस्परिक गति के एक-तरफ़ा सीलिंग के लिए उपयुक्त है और इसमें अच्छा सीलिंग प्रदर्शन है। नाली ISO5597 मानक के अनुरूप है। इसका उपयोग अकेले या सीलिंग सिस्टम में सहायक सील के रूप में किया जा सकता है। इसकी विशेषताएं:

1। अच्छा स्थिर और गतिशील सीलिंग प्रदर्शन;

2। कम घर्षण, चिकनी आंदोलन, गतिशील परिस्थितियों में मजबूत अवशिष्ट तेल वसूली क्षमता;

3। सरल संरचना और आसान स्थापना और रखरखाव।

उत्पाद सुविधाएँ और अनुप्रयोग:

सामग्री चयन

1। सहायक ओ-रिंग सामग्री का चयन किया जा सकता है: R01 नाइट्राइल रबर (NBR), RO2 फ्लोरोरुबर (FKM), आदि।

2। सीलिंग रिंग सामग्री: PTFE2, PTFE3, PTFE4, पु, आदि।

RC15 सामग्री चयन

1। प्रेशर रिंग मटेरियल: पॉलीटेट्रैफ्लुओरोथिलीन, नाइट्राइल क्लॉथ, फ्लोरोरुबर क्लॉथ, नायलॉन, पॉलीऑक्सिमेथिलीन

2। वी-रिंग सामग्री: पॉलीटेट्रैफ्लुओरोथिलीन, नाइट्राइल रबर, नाइट्राइल क्लॉथ, फ्लोरोरुबर, फ्लोरोरुबर क्लॉथ, पॉलीयूरेथेन

3। समर्थन रिंग सामग्री: नाइट्राइल क्लॉथ, फ्लोरोरुबर क्लॉथ, नायलॉन, पॉलीऑक्सिमेथिलीन, पॉलीटेट्रफ्लुओथिलीन

RCUR सामग्री चयन पॉलीयुरेथेन (PU)

ऑर्डरिंग उदाहरण ：

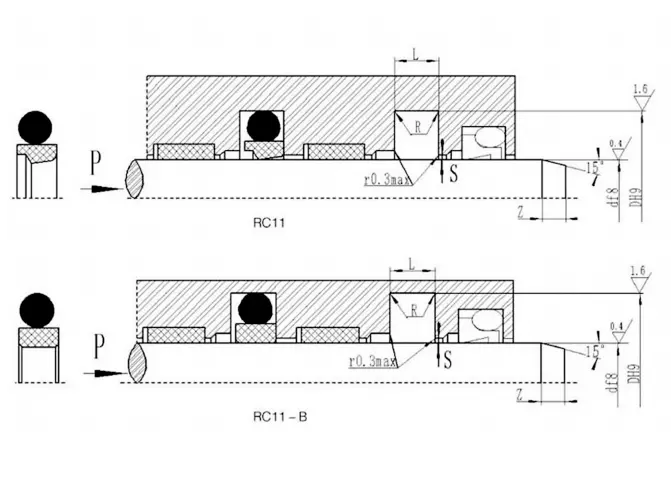

ऑर्डरिंग मॉडल RC11-40x55.1x6.3-PTFE3-R01

ऑर्डरिंग मॉडल RC11-B-40X55.1x6.3-PTFE3-R02

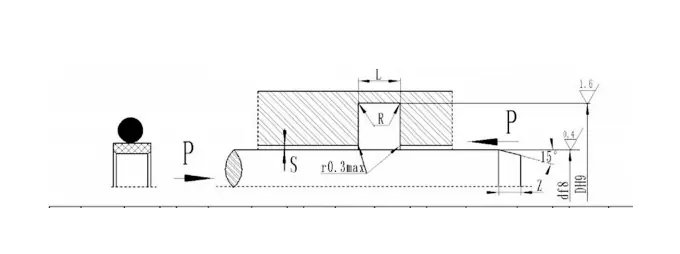

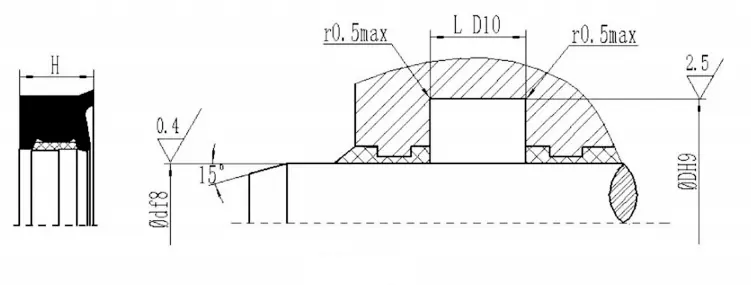

मॉडल-रॉड व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3- संशोधित PTFE सामग्री कोड R01, R02-O-RING सामग्री कोड

ऑर्डर मॉडल RC12-40X55X7.5- PTFE3- R01

मॉडल-रॉड व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3- संशोधित टेट्रफ्लुओरोइथिलीन सामग्री कोड R01-rectangular रिंग सामग्री कोड

ऑर्डर मॉडल RC13-80-PTFE3-R01 या SPNC-80-PTFE3-R01

RC13/SPNC-MODEL 80-SHAFT व्यास D PTFE3-PTFE सामग्री कोड R01-O-RING सामग्री कोड

ऑर्डर मॉडल RC14-80-PTFE3-R01

RC14-MODEL 80-SHAFT व्यास D PTFE3-PTFE सामग्री कोड R01-O-RING सामग्री कोड

RC15

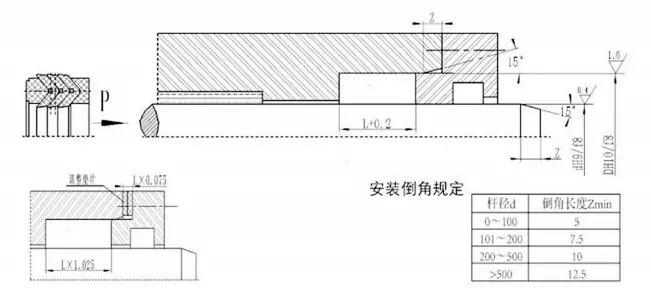

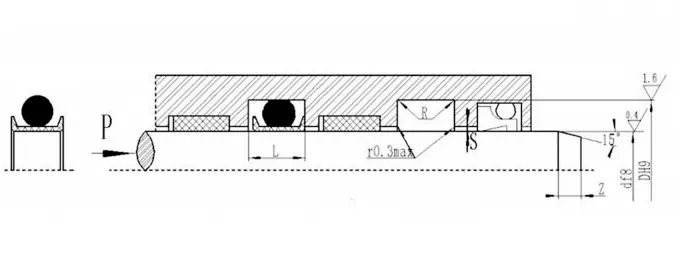

ऑर्डरिंग उदाहरण RC15-A-40X55X22.5RC15-A-MODEL DXDXL स्थापना chamfer नियम

वी-आकार की संयुक्त सील गैसकेट के अक्षीय आकार को समायोजित करके सीलिंग और घर्षण की सबसे अच्छी स्थिति को प्राप्त कर सकती है। लंबी अवधि के संचालन के बाद प्रारंभिक पहनने को अक्षीय आकार को समायोजित करके बढ़ाया जा सकता है। यह अनुशंसा की जाती है कि सीलिंग गुहा का समायोज्य अक्षीय आकार 1.025L होने के लिए डिज़ाइन किया गया है, और समायोजन राशि 7.5%L है।

SP एन

ऑर्डर मॉडल SPN-D*D*L-PTFE3-R01 रॉड डायमीटर*ग्रूव बॉटम डायमीटर*ग्रूव चौड़ाई

SPN मॉडल PTFE3- संशोधित PTFE सामग्री कोड R01- रेक्टैंगुलर रिंग सामग्री कोड

RC17

ऑर्डर मॉडल RC17-D*D*L-PTFE3-R01 रॉड डायमीटर*ग्रूव बॉटम डायमीटर*ग्रूव चौड़ाई

जीटीडी

टीडीएमआई

जीजीडीआई

बीडी

ऑर्डर मॉडल BD40*55*11.4 रॉड डायमीटर × नाली व्यास × सील ऊंचाई

YXD

ऑर्डर मॉडल YXD63X75X14 -R01 रॉड डायमीटर × ग्रूव डायमीटर × सील ऊंचाई - सामग्री कोड

आरसीयूआर

ऑर्डर मॉडल RCUR63X73 × 10 रॉड डायमीटर × ग्रूव डायमीटर × सील ऊंचाई

ऑर्डर मॉडल RCUSR63X73X6 रॉड डायमीटर × ग्रूव डायमीटर × सील हाइट

विशेष विवरण
