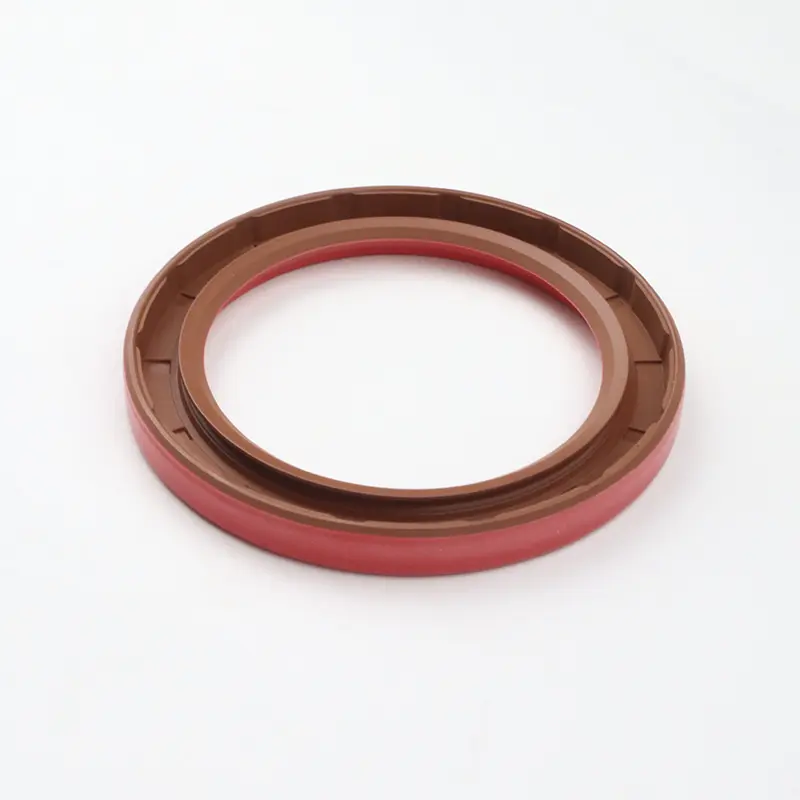

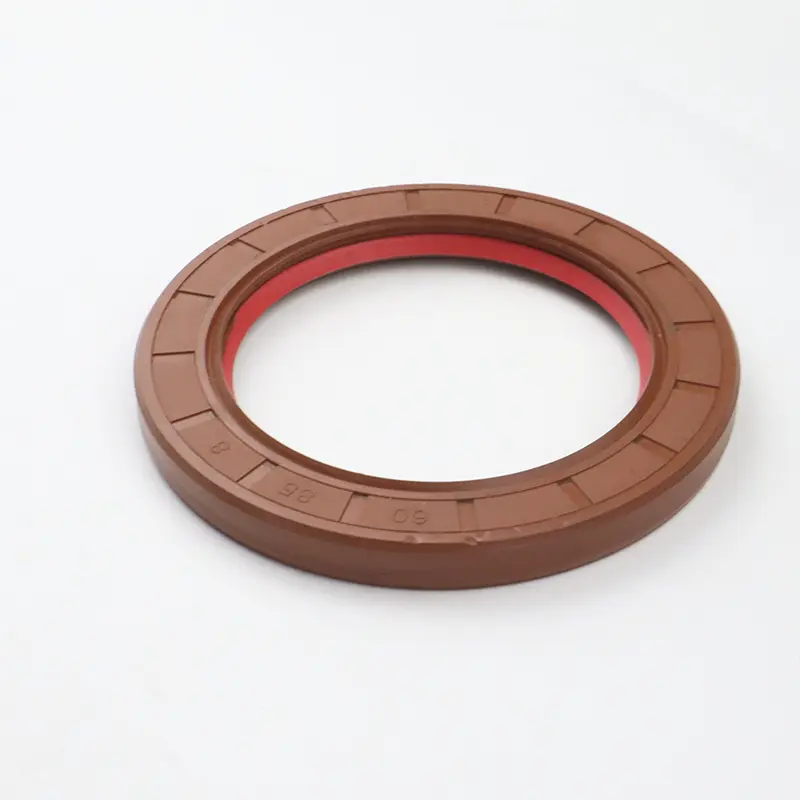

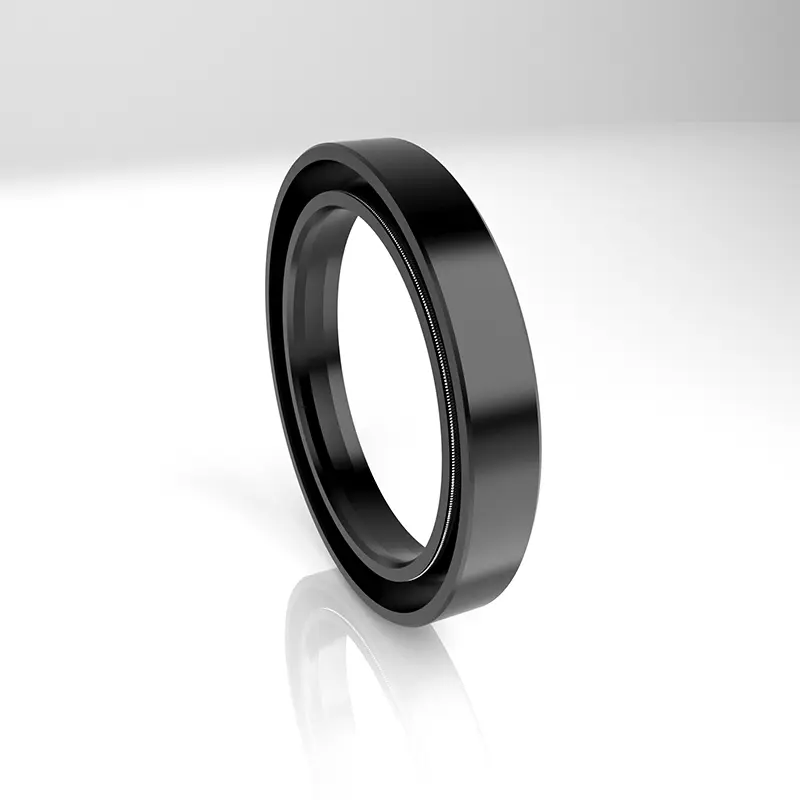

घूर्णन शाफ्ट लिप सील, जिसे आमतौर पर तेल सील के रूप में जाना जाता है, को घूर्णन असर सीट में स्थापित किया जाता है और घूर्णन शाफ्ट के साथ सापेक्ष गति का उत्पादन किया जाता है। धातु फ्रेम एक सहायक भूमिका निभाता है, और वसंत चिकनाई वाले तेल के रिसाव और बाहरी गंदगी की घुसपैठ को रोकने के लिए सीलिंग लिप पर रेडियल प्रीलोड लागू करता है।

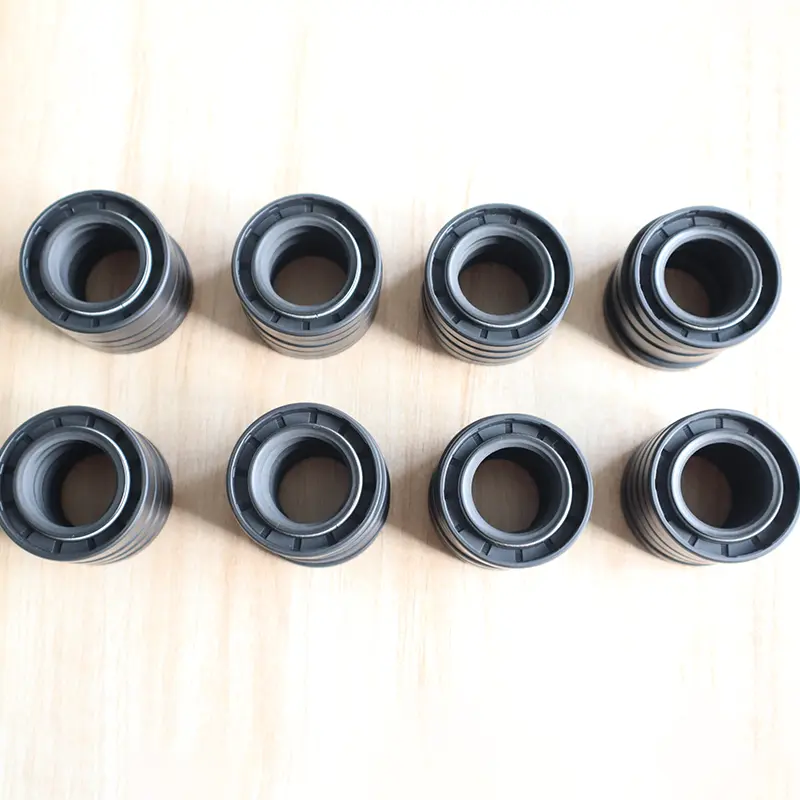

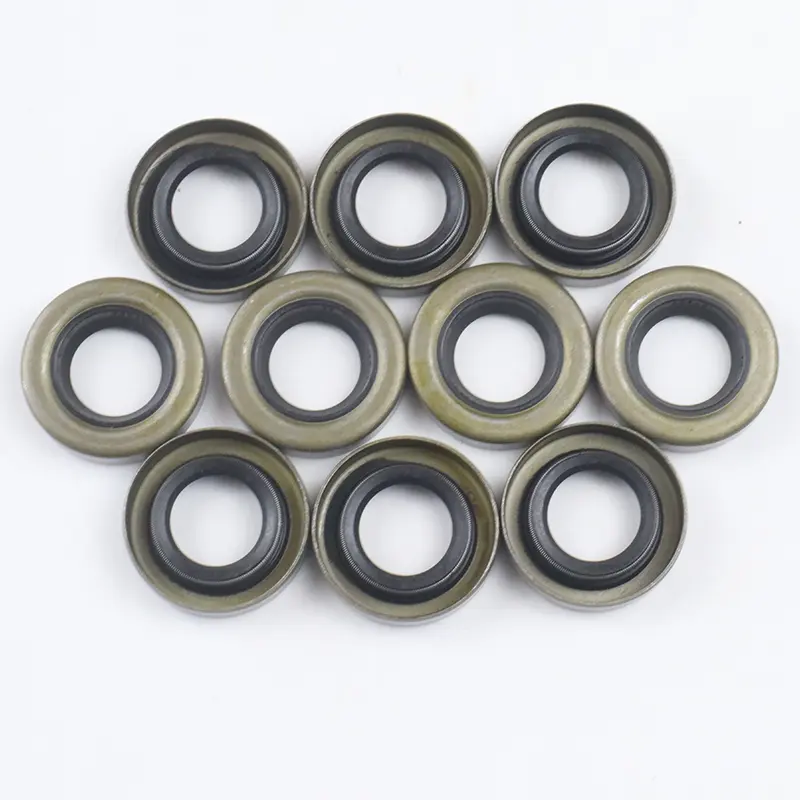

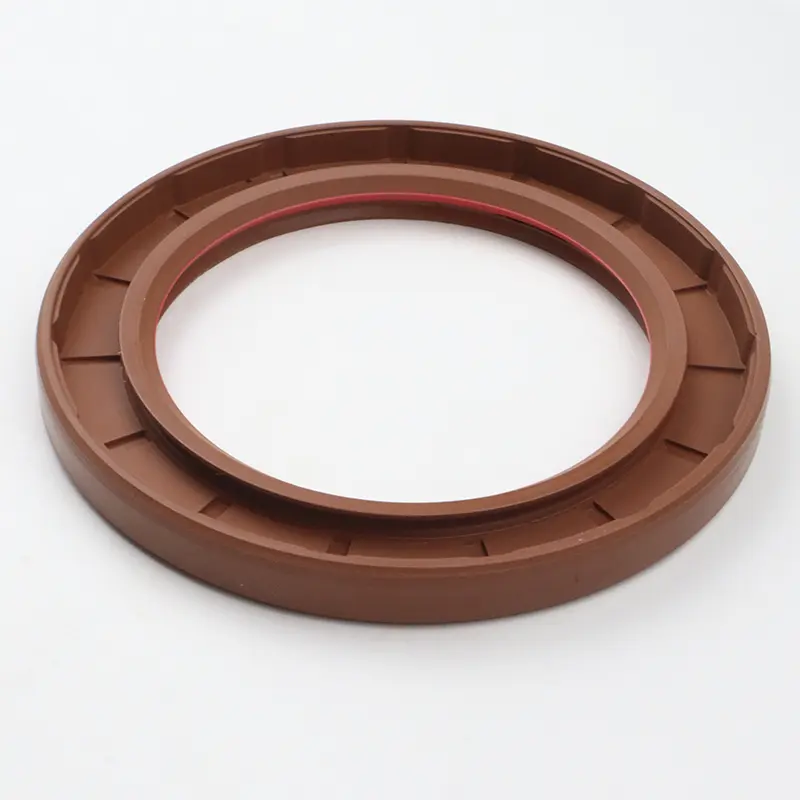

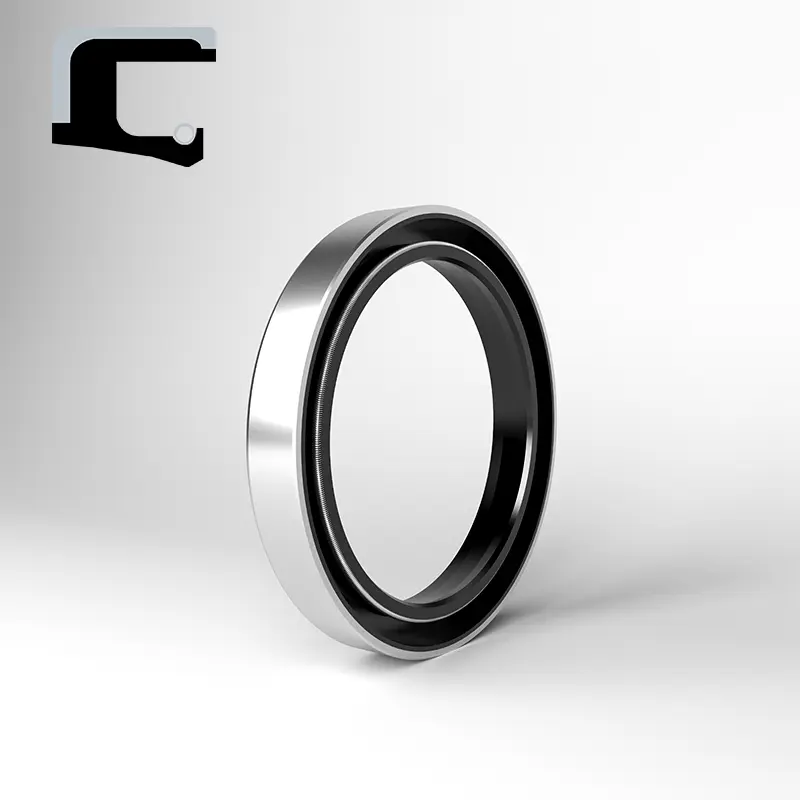

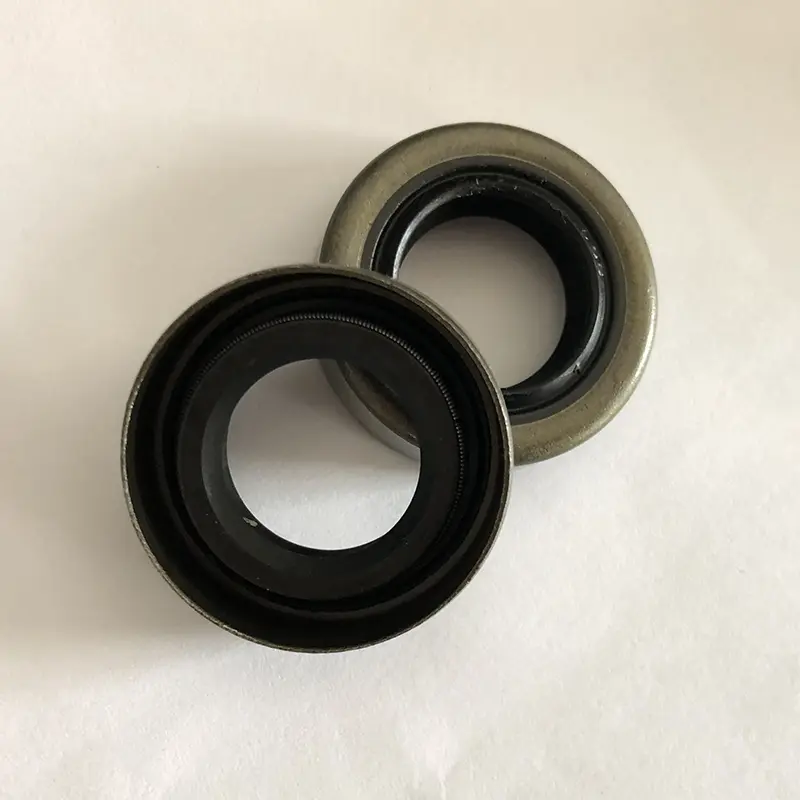

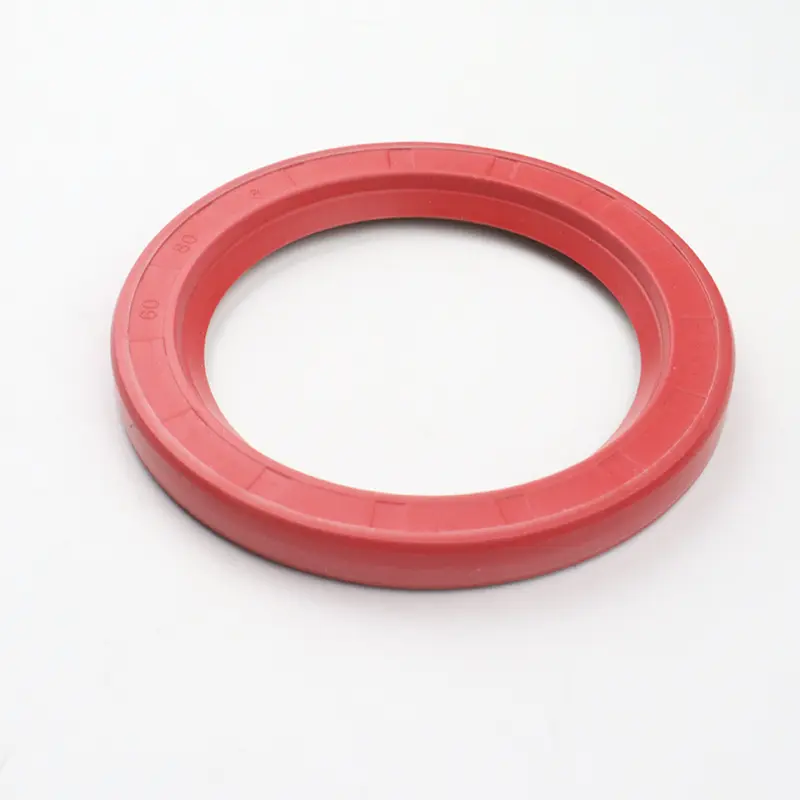

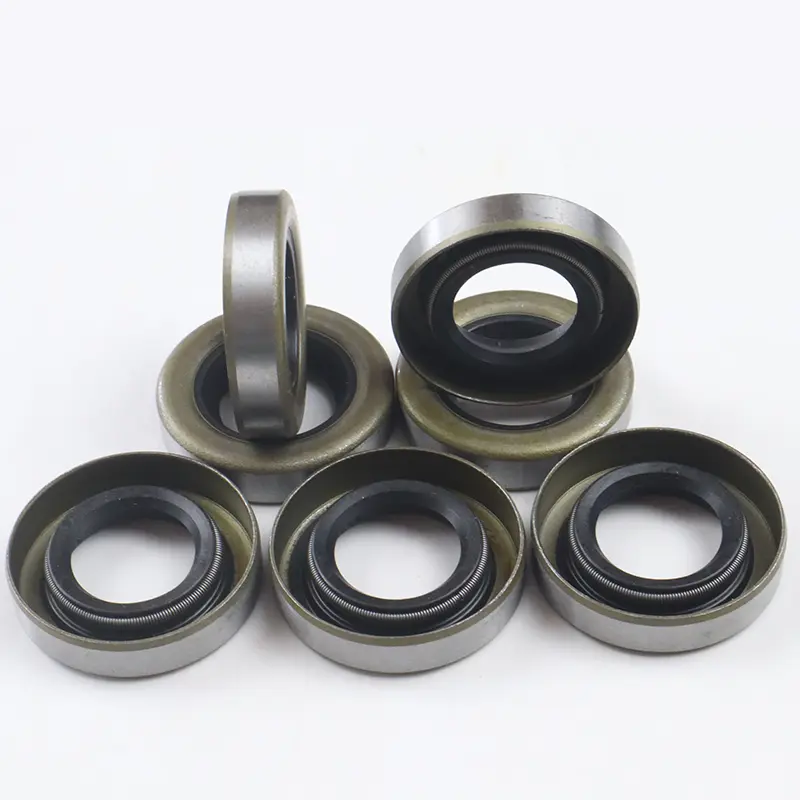

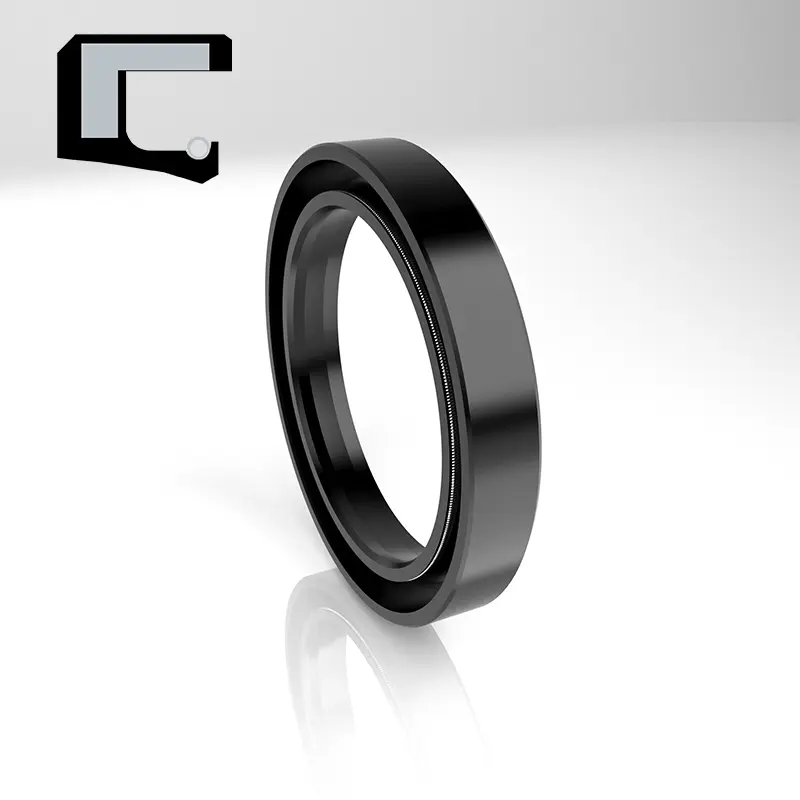

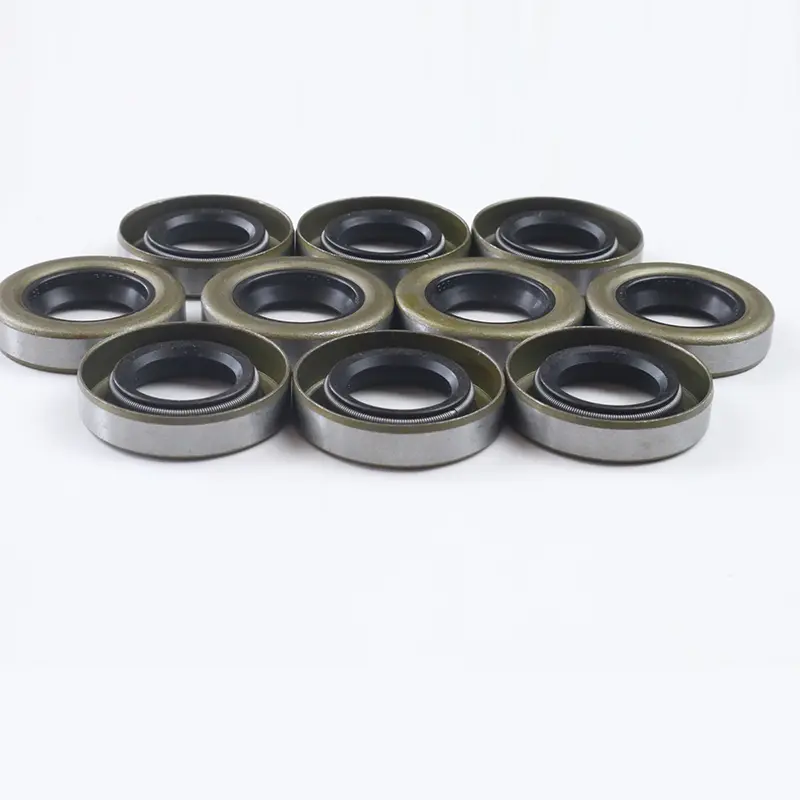

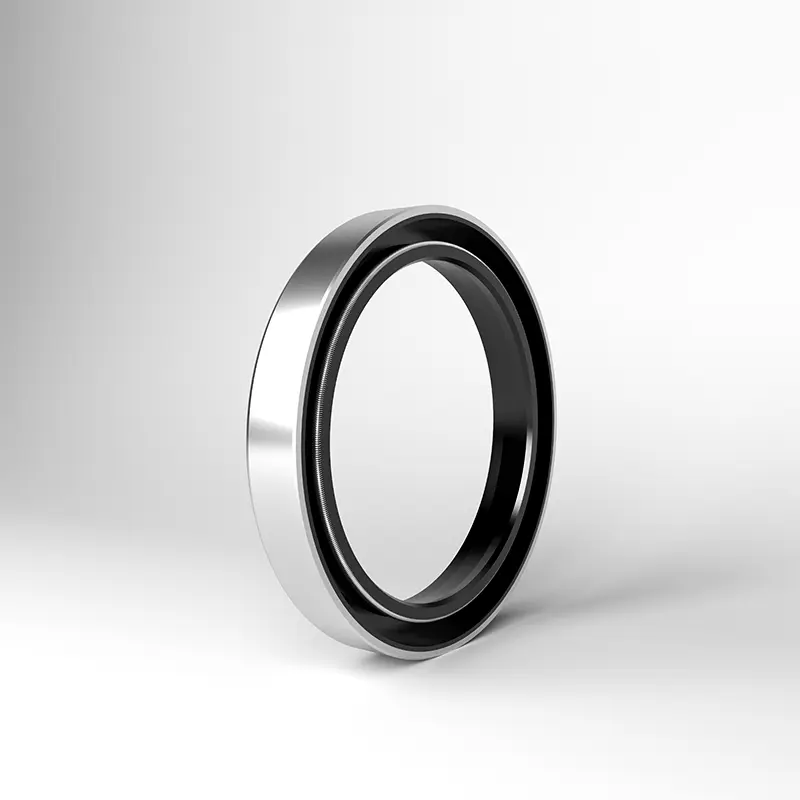

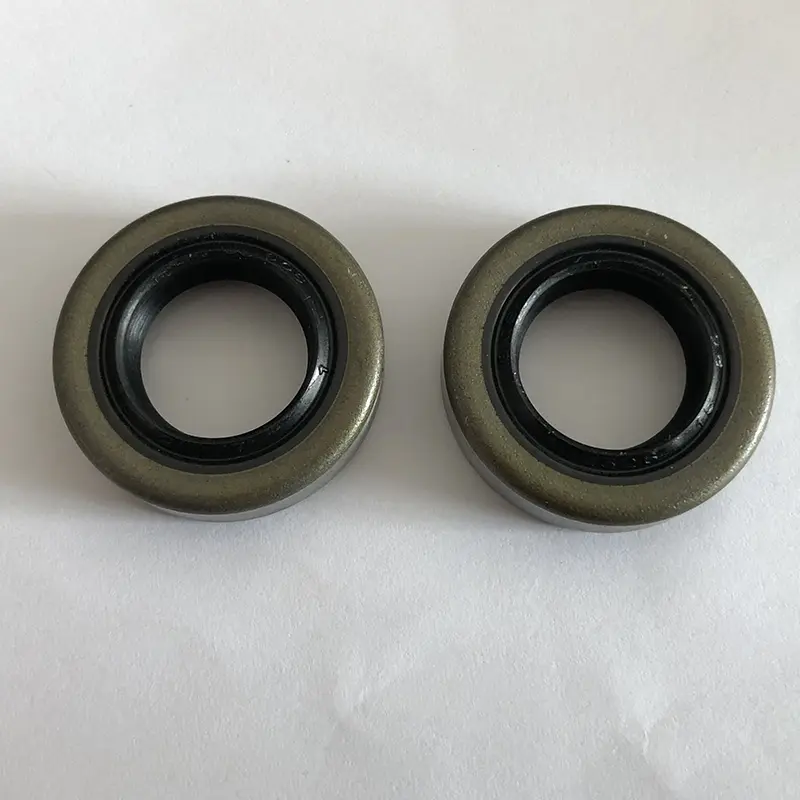

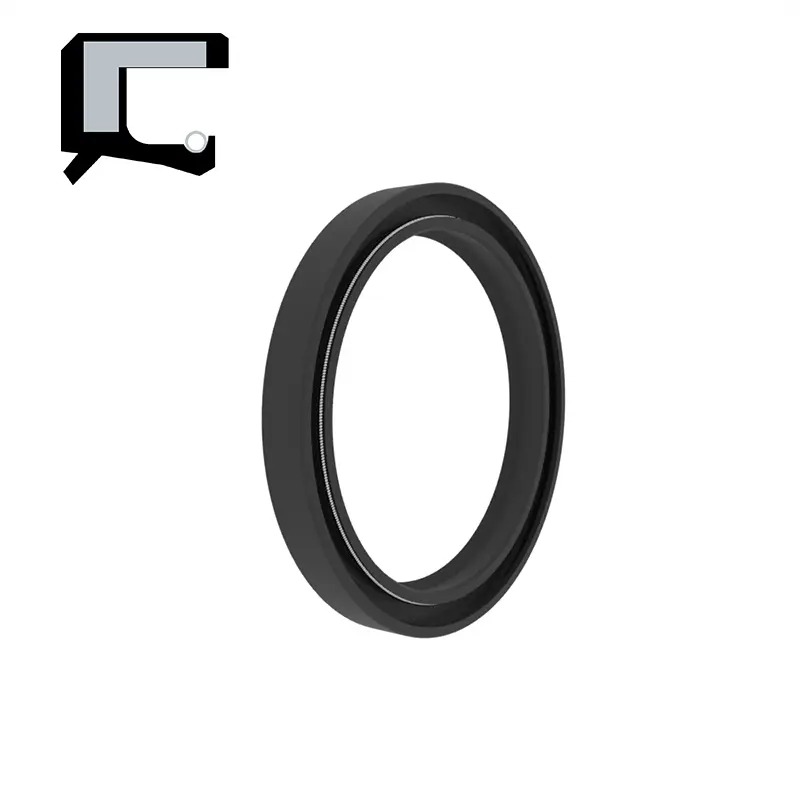

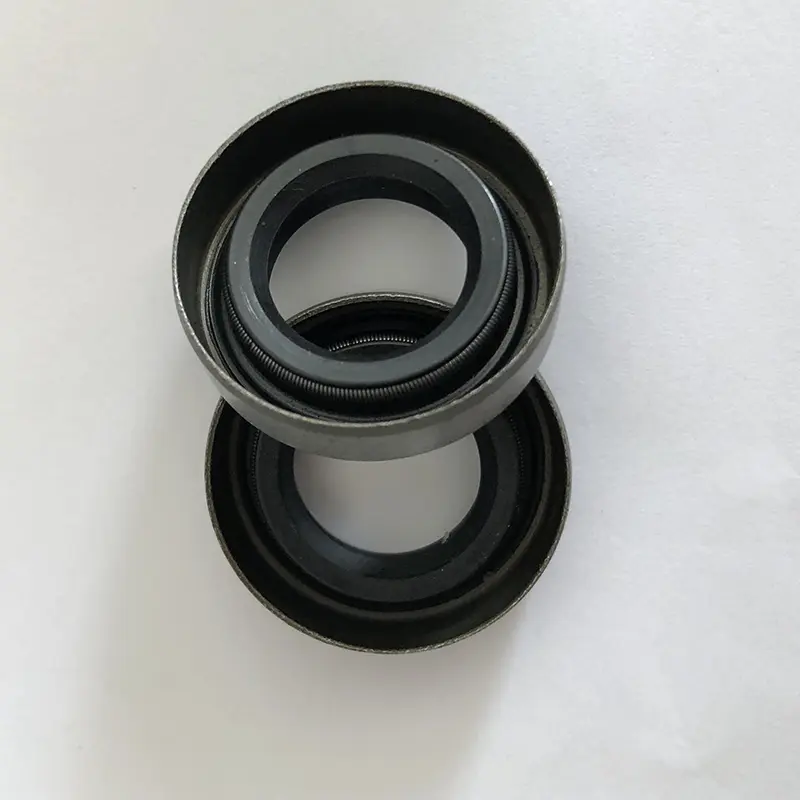

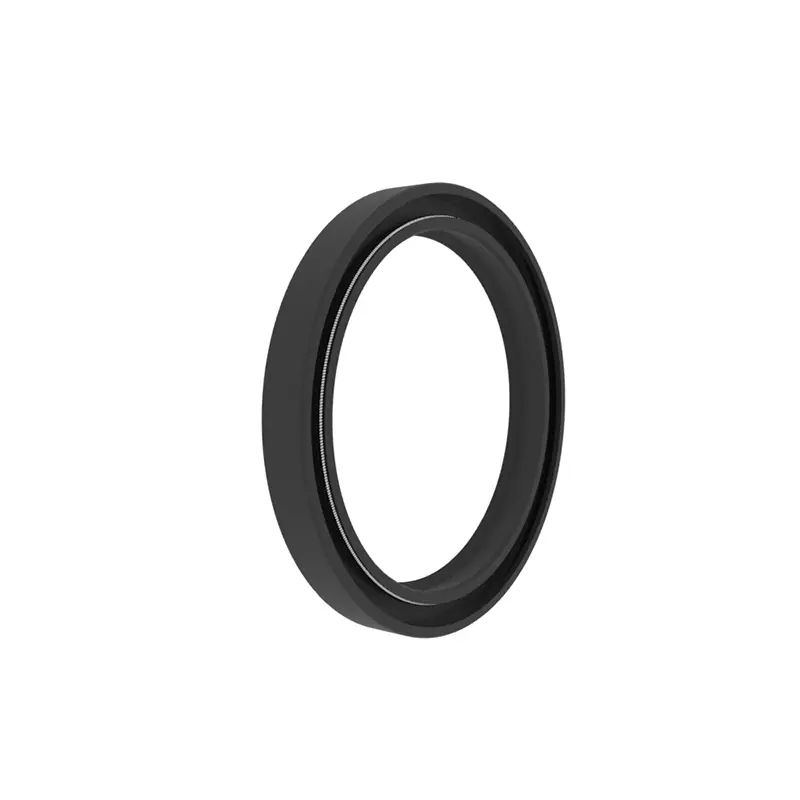

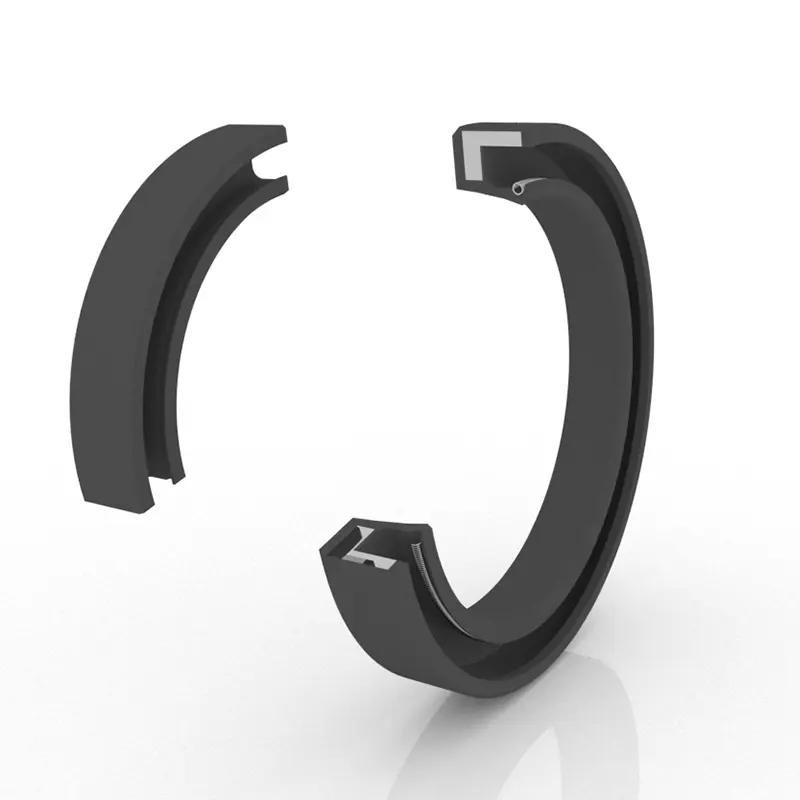

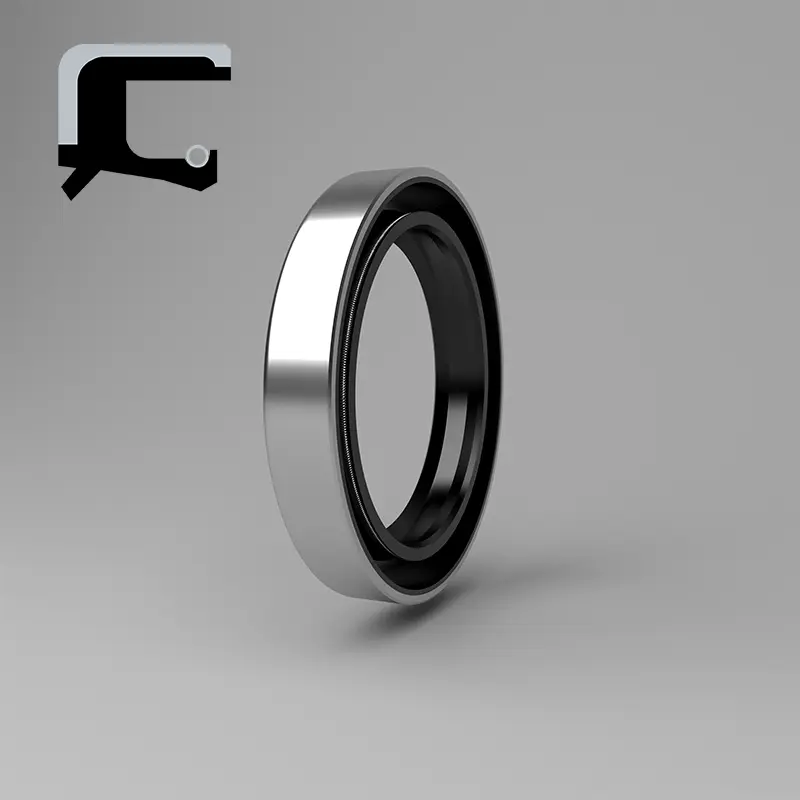

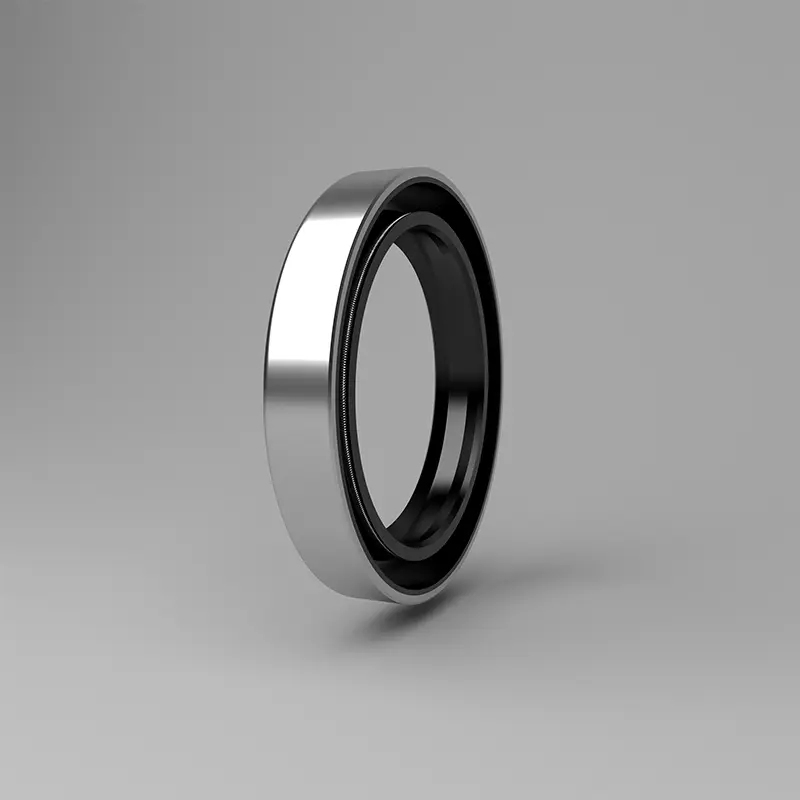

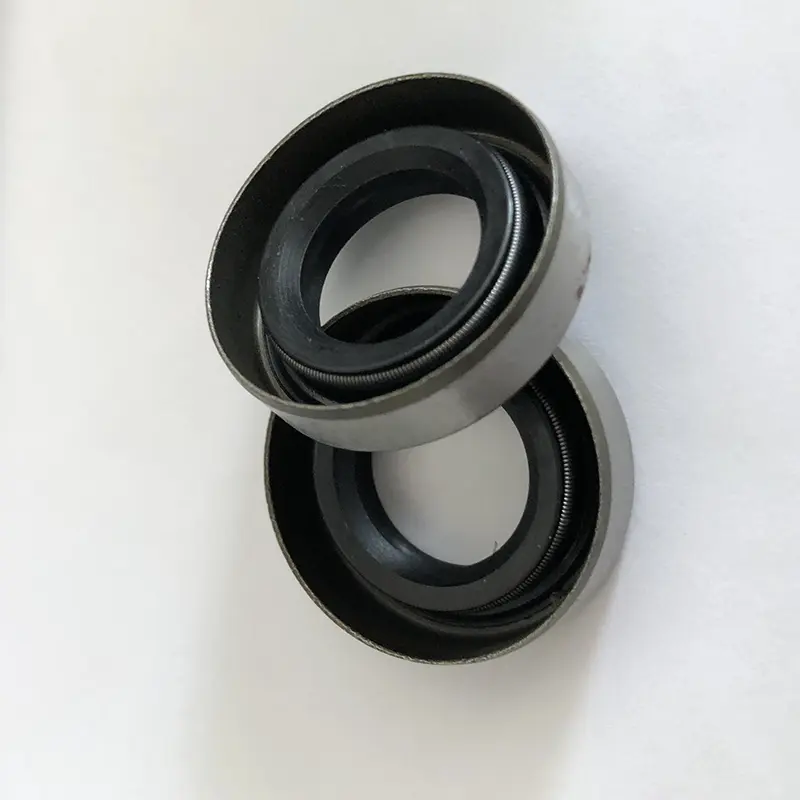

टीसी/एससी/टीबी/एसबी तेल सील धातु कंकाल, स्प्रिंग्स और रबर निकायों से बने होते हैं। धातु कंकाल एक सहायक भूमिका निभाता है, और वसंत सीलिंग होंठ पर रेडियल बल लागू करता है। टीसी/टीबी धूल-प्रूफ सहायक होंठों से सुसज्जित हैं, जो उन अवसरों के लिए उपयुक्त हैं जहां एक तरफ सीलिंग माध्यम और दूसरी तरफ धूल है। टीबी/एसबी एक धातु बाहरी सर्कल है, जो तेल सील को गुहा में अधिक दृढ़ और सटीक बनाता है, लेकिन कम चिपचिपाहट और गैस माध्यम के लिए बाहरी सर्कल की सीलिंग क्षमता सीमित है। स्थापना के दौरान बाहरी सर्कल पर सीलेंट लागू करने की सिफारिश की जाती है।

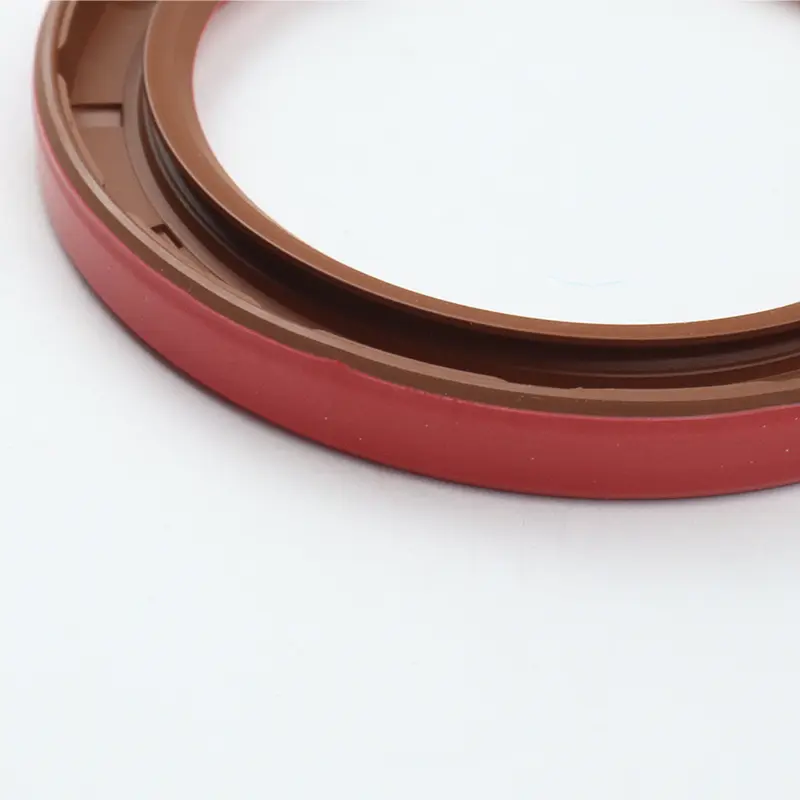

RCTCV डबल-लिप उच्च दबाव कंकाल तेल सील का कार्य आम तौर पर उन भागों को अलग करने के लिए होता है जिन्हें स्नेहक तेल रिसाव को रोकने के लिए आउटपुट भागों से ट्रांसमिशन भागों में स्नेहन की आवश्यकता होती है।

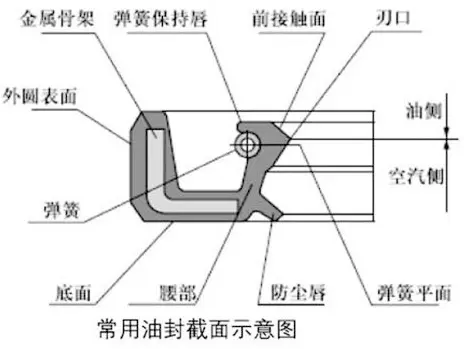

कंकाल तेल सील संरचना में तीन भाग होते हैं: शरीर को सील करना, कंकाल को मजबूत करना और कॉइल स्प्रिंग को आत्म-कसा हुआ कॉइल स्प्रिंग। सीलिंग बॉडी को अलग -अलग हिस्सों के अनुसार नीचे, कमर, कटिंग एज और सीलिंग लिप्स में विभाजित किया गया है। आमतौर पर, मुक्त अवस्था में कंकाल तेल सील का आंतरिक व्यास शाफ्ट व्यास से छोटा होता है, और एक निश्चित "हस्तक्षेप राशि" होती है। इसलिए, जब तेल सील को तेल सील सीट और शाफ्ट में डाला जाता है, तो तेल सील किनारे के लोचदार बल और स्व-कसने वाले कॉइल स्प्रिंग के संकुचन बल शाफ्ट पर एक रेडियल क्लैम्पिंग बल का उत्पादन करते हैं, जिससे सबसे अच्छा सीलिंग प्रभाव प्राप्त होता है।
RCTCN डबल-लिप उच्च दबाव वाले तेल सील में एक समग्र दबाव-प्रतिरोधी कंकाल डिजाइन होता है, जिसमें छोटे होंठ विरूपण होते हैं, और इसका उपयोग दबाव-उजागर स्थितियों में घूमने वाले शाफ्ट को सील करने के लिए किया जाता है।
उत्पाद सुविधाएँ और अनुप्रयोग:
घूर्णन शाफ्ट लिप सील स्थापना संरचना और आवश्यकताओं
1। शाफ्ट सामग्री: कार्बन स्टील और स्टेनलेस स्टील का आमतौर पर उपयोग किया जाता है। क्रोम चढ़ाना उच्च गति, HRC40-45 पर उपयोग किया जाता है।
2। शाफ्ट और नाली को घूर्णन का डिज़ाइन: शाफ्ट की सतह चिकनी है और बूर को हटा दिया जाता है। सर्पिल प्रसंस्करण चिह्न एक पंपिंग प्रभाव का उत्पादन करेंगे और रिसाव का कारण बनेंगे। यह ra0.1-0.5um की सतह खुरदरापन के साथ तेल सील स्थापना भाग को पीसने की सिफारिश की जाती है। और गति बढ़ने के साथ यह चिकना हो जाता है।
स्थापना और अव्यवस्था की जरूरतों के लिए, शाफ्ट और नाली को चंपर या गोल किया जाना चाहिए। जैसा कि आंकड़े 1 और 2 में दिखाया गया है।

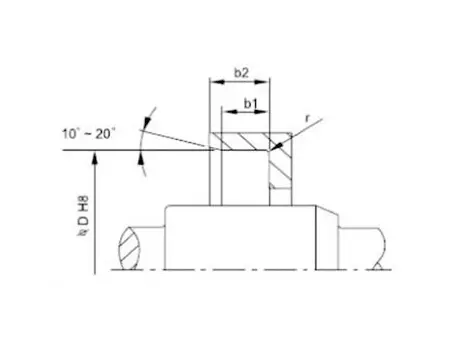

चित्रा 1 ग्रूव चम्फर डिजाइन
सीलिंग ऊंचाई बी | बी 1 (0.85xb) मिमी | बी 2 (बी+0.3) मिमी | आर अधिकतम। |
7 | 5.95 | 7.3 | 0.5 |
8 | 6.80 | 8.3 | 0.5 |
10 | 8.50 | 10.3 | 0.5 |
12 | 10.30 | 12.3 | 0.7 |
15 | 12.75 | 15.3 | 0.7 |
20 | 17.00 | 20.3 | 0.7 |

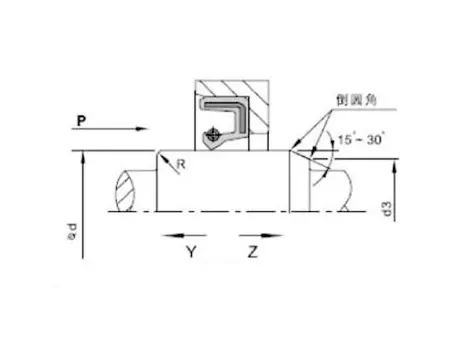

चित्रा 2 घूर्णन शाफ्ट का चामर डिजाइन
d | डी 3 | R |
|
d | डी 3 | R |
<10 | D-1.5 | 2 | 70 ~ 95 | D-4.5 | 5 | |
10 ~ 20 | डी -2.0 | 2 | 95 ~ 130 | D-5.5 | 6 | |
20 ~ 30 | D-2.5 | 3 | 130 ~ 240 | D-7.0 | 8 | |
30 ~ 40 | डी -3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
40 ~ 50 | D-३.५ | 4 | 500 ~ 800 | D-14.0 | 14 | |
50 ~ 70 | D-4.0 | 4 | 800 ~ 1250 | D-18.0 | 16 |

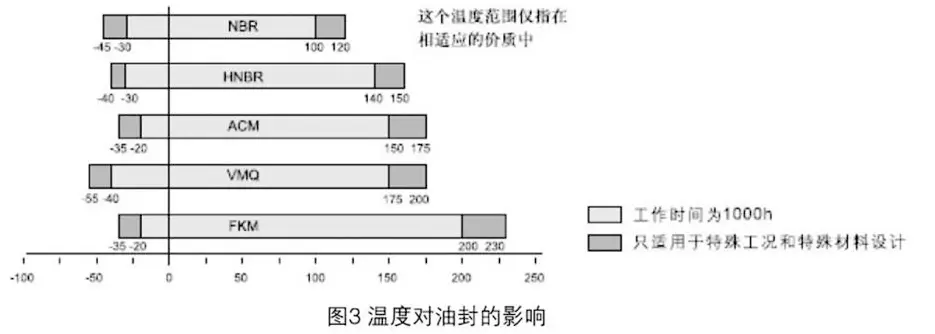

दर्जनों कारक हैं जो शाफ्ट लिप सील को घुमाने के सीलिंग प्रभाव को प्रभावित करते हैं। तेल सील की सामग्री और संरचना के अलावा, अन्य कारक जैसे कि मध्यम, तापमान, दबाव, स्नेहन, गति, खुरदरापन आदि भी सीधे सीलिंग प्रभाव को प्रभावित करते हैं, और ये कारक अक्सर एक दूसरे के साथ बातचीत करते हैं। निम्नलिखित चार्ट केवल उपयोगकर्ता संदर्भ के लिए है।
शाफ्ट लिप सील की स्थापना: सावधान स्थापना तेल सील के लिए अच्छी तरह से काम करने के लिए एक शर्त है।
स्थापना आरेख | ||
सही स्थापना विधि | लागू कार्य की स्थिति | गलत स्थापना विधि |
![]() |
यह केवल तभी लागू होता है जब तेल सील का अंतिम चेहरा गुहा के अंतिम चेहरे के साथ फ्लश होता है। जब प्रेसिंग डिवाइस जल्दी से चलता है, तो तेल सील को सीधा रखा जाना चाहिए, अन्यथा इसे बंद कर दिया जा सकता है। |
|
![]() |
यह स्थिति के लिए उपयुक्त है कि तेल की सील का अंतिम चेहरा गुहा के अंतिम चेहरे से कम है। जब प्रेसिंग डिवाइस तेजी से बढ़ता है, तो तेल सील भी अच्छी तरह से तैनात हो सकती है। हालांकि, इस प्रकार की संरचनात्मक स्थिरता में स्वयं कोई रेडियल पोजिशनिंग नहीं होती है, इसलिए फ्लैट प्लेट की अक्षीय ऊर्ध्वाधरता और दबाव डिवाइस के दबाव शाफ्ट को एक निश्चित सटीकता तक पहुंचना होगा। |
![]() |
![]() |
उस स्थिति पर लागू होता है जहां तेल सील का अंतिम चेहरा गुहा के अंतिम चेहरे से कम होता है। जब प्रेसिंग डिवाइस जल्दी से चलता है, तो यह सुनिश्चित करना आवश्यक है कि तेल सील को सही ढंग से रखा जाए, अन्यथा इसे दबाया जा सकता है। |
![]() |
![]() |
यह केवल दबाव उपकरणों के बिना रखरखाव या सरल स्थापना स्थितियों के लिए उपयुक्त है। चूंकि स्थापना प्रक्रिया को पूरी तरह से समान रूप से दबाया नहीं जा सकता है, इसलिए विभिन्न स्थापना समस्याएं अनिवार्य रूप से होंगी। यह मुख्य रूप से स्थापना के दौरान रेडियल विचलन को रोकने के लिए है, जो तेल सील की विरूपण का कारण हो सकता है, या स्थापना के दौरान ठहराव के कारण तेल सील संभोग भाग (बाहरी सर्कल) को रबर एक्सट्रूज़न क्षति हो सकती है। इसलिए, यह स्थापना विधि आमतौर पर अनुशंसित नहीं है। |
![]() |
टीसी/एससी/टीबी/एसबी तेल सील:

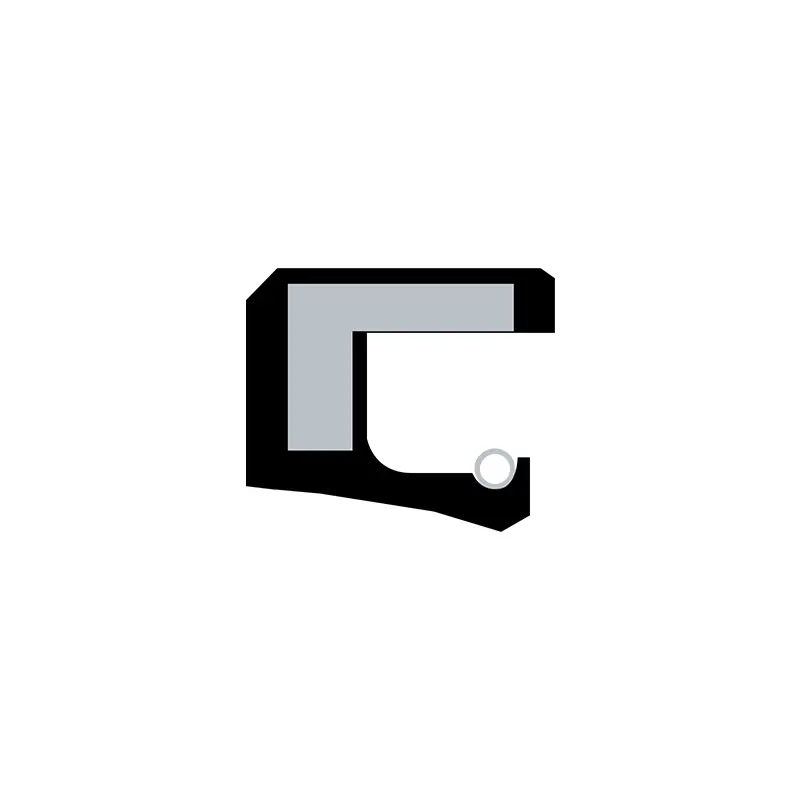

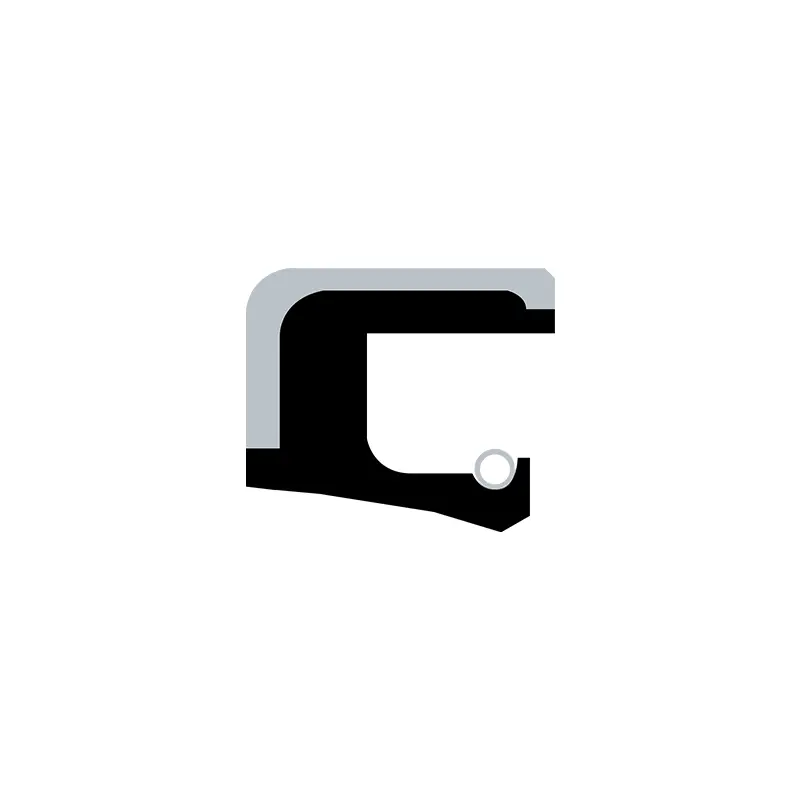

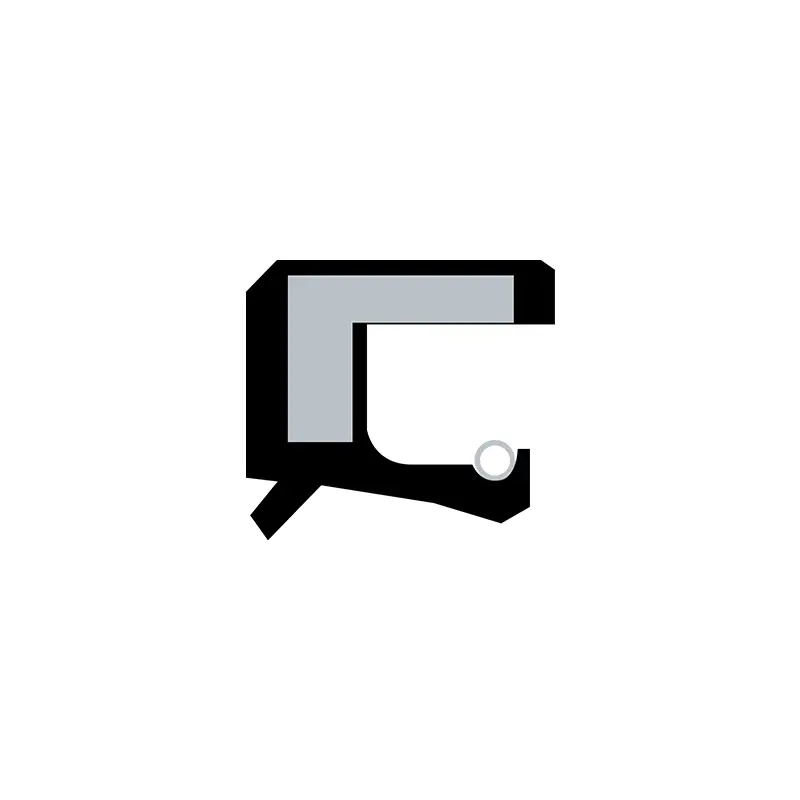

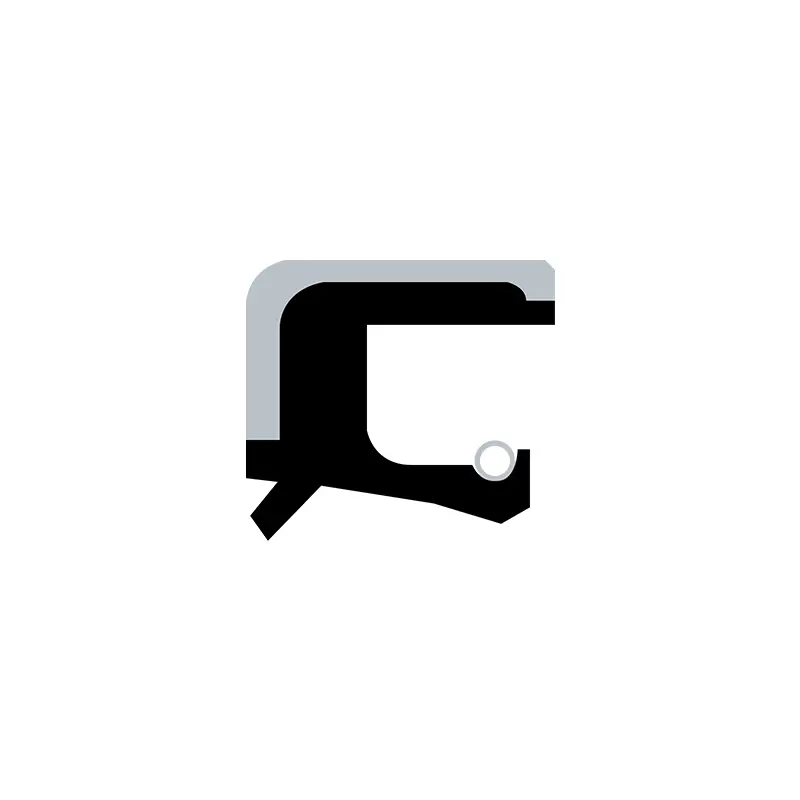

पार-अनुभागीय आकार | नमूना | आवेदन | दबाव | तापमान | रफ़्तार | मध्यम | सामग्री |
![]() |
टीसी | सीलिंग, डस्टप्रूफ | 0.03MPA | -30 ~+160 | 20 मीटर/एस | चिकनाई तेल, तेल | एनबीआर/एफकेएम+कार्बन स्टील |
![]() |
अनुसूचित जाति | सील | |||||
![]() |
टीबी | सीलिंग, डस्टप्रूफ | -30 ~+100 | 25 मी/से | पानी, तेल, तेल | एनबीआर+कार्बन स्टील | |
![]() |
सीन | सील |
