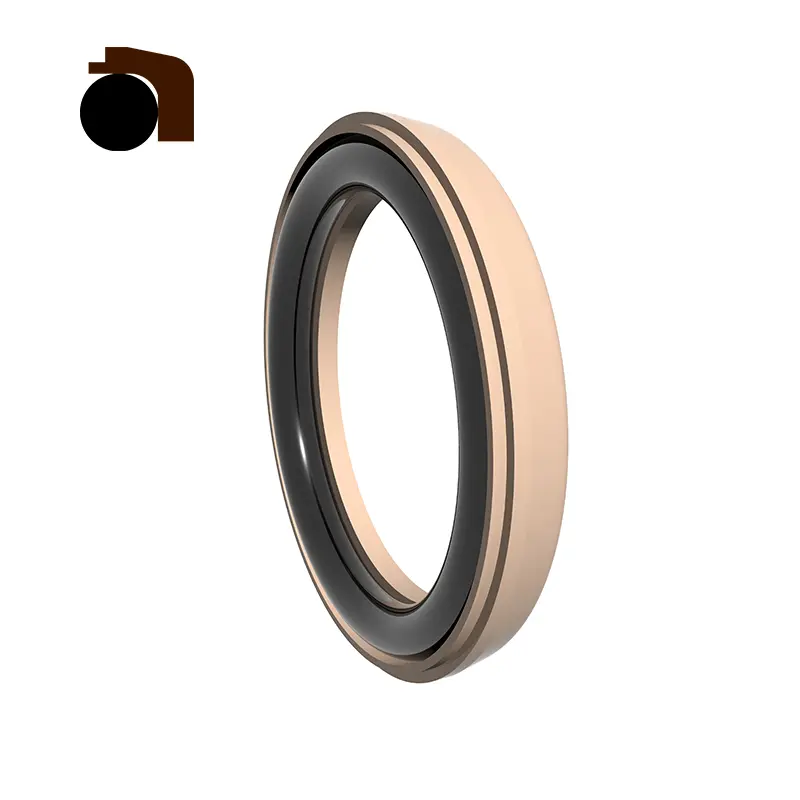

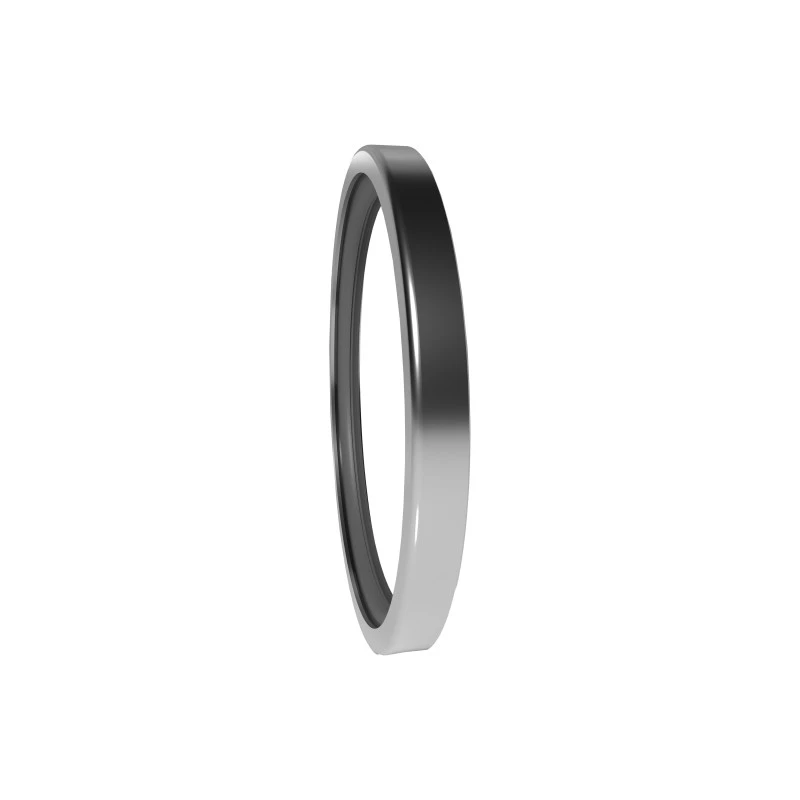

हमारी उच्च दबाव रोटरी सील श्रृंखला में RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS और RC2057 सहित विभिन्न प्रकार के उच्च-प्रदर्शन उत्पादों को शामिल किया गया है, जो हाइड्रोलिक, Pneumatic और Waterations में रोटरी मोशन के लिए डिज़ाइन किए गए हैं।

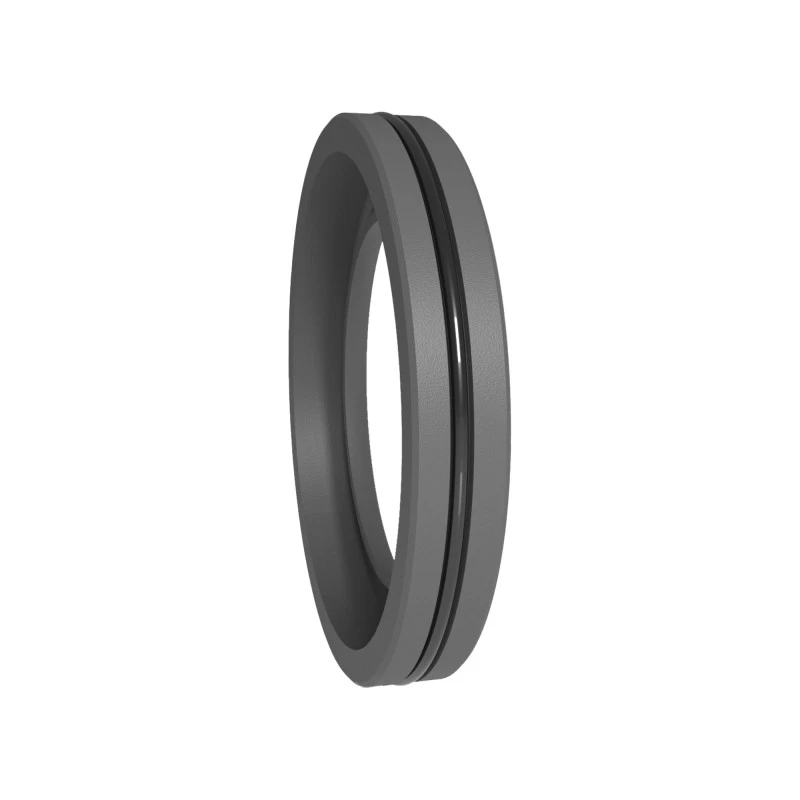

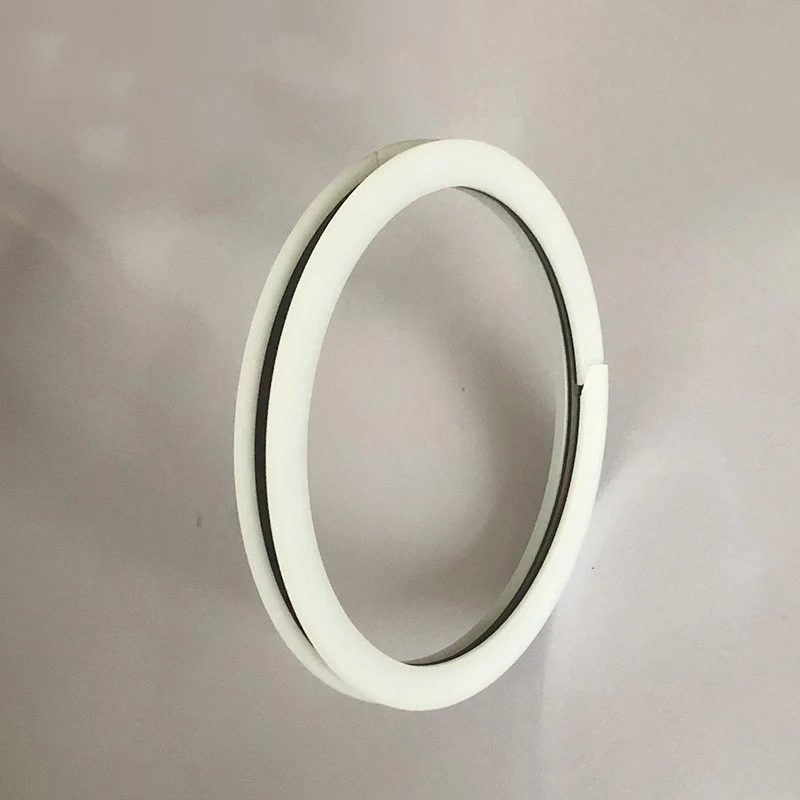

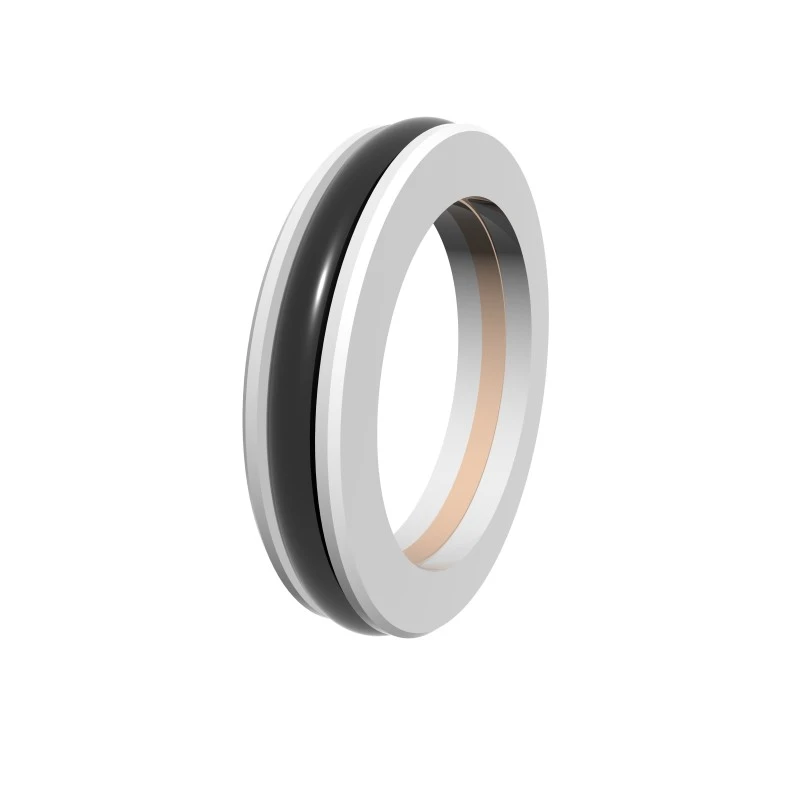

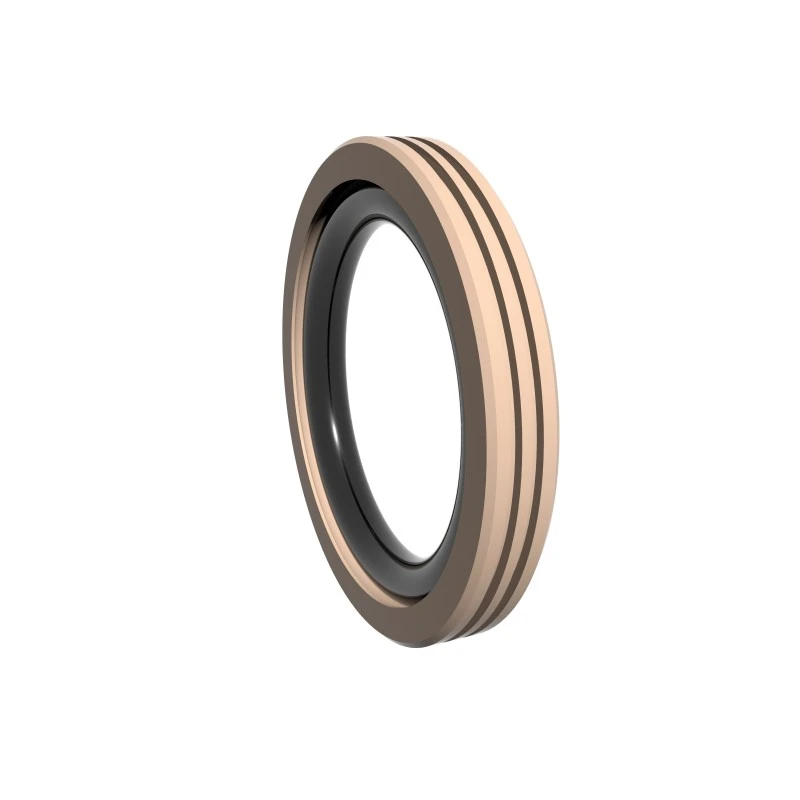

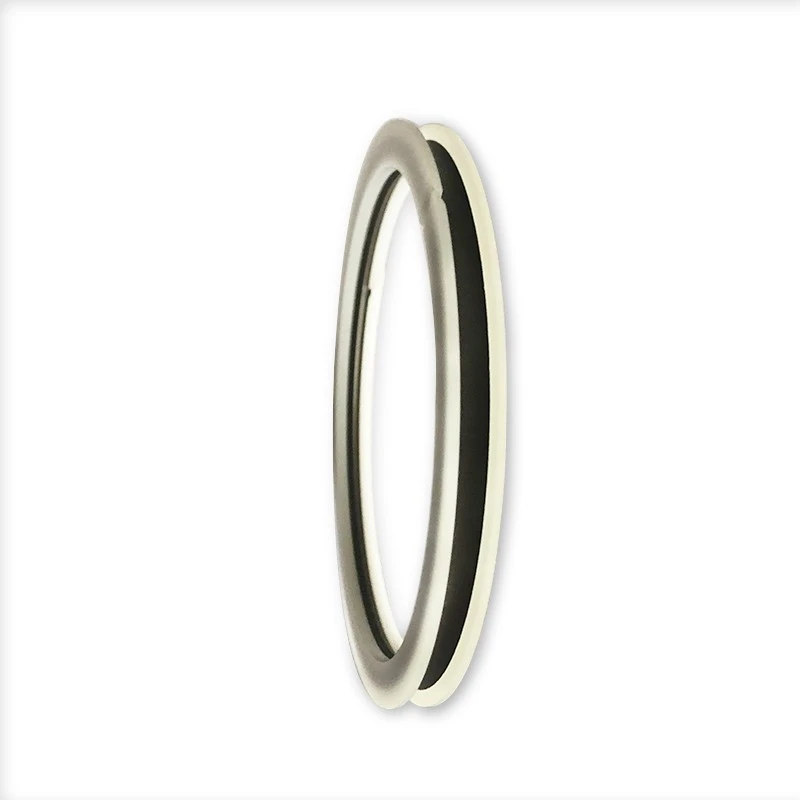

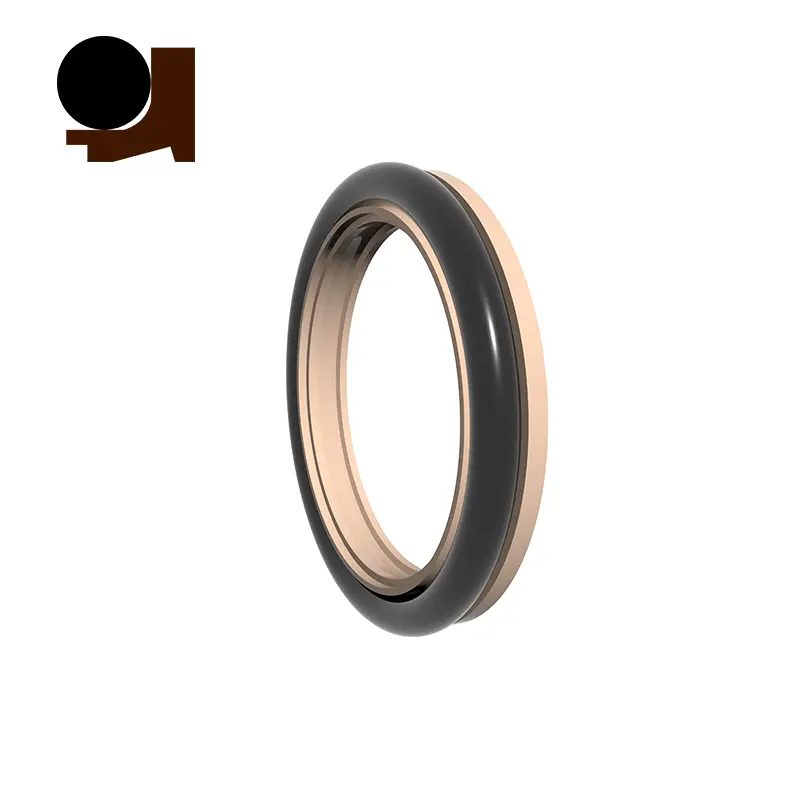

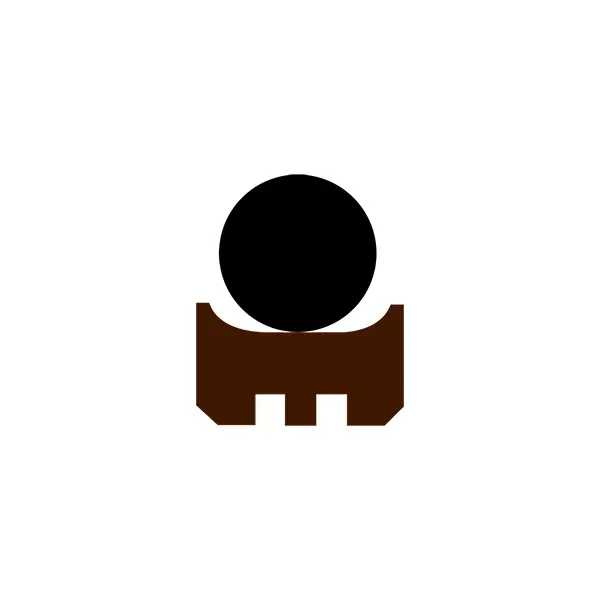

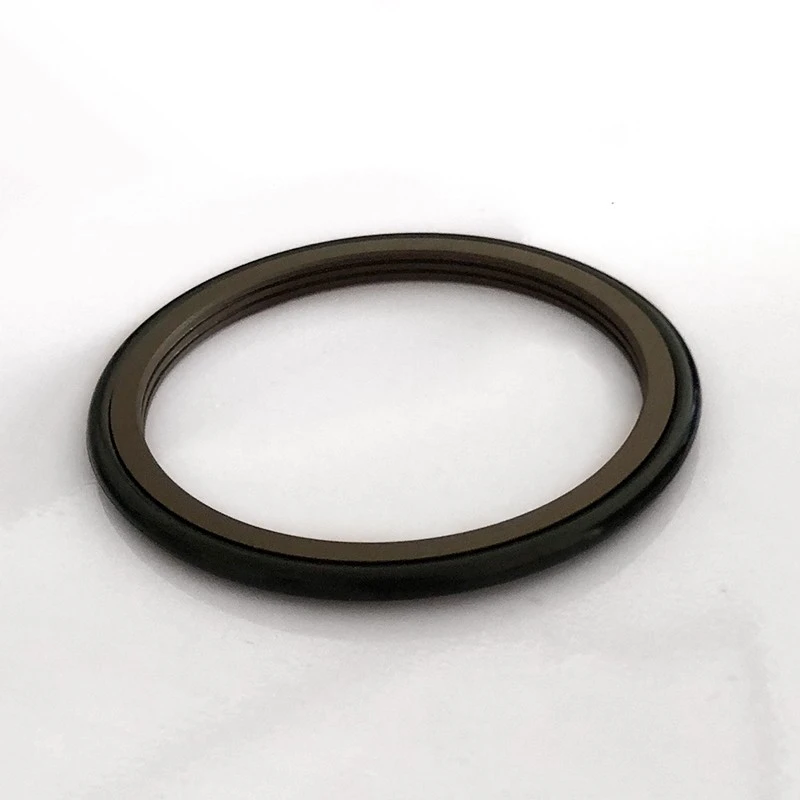

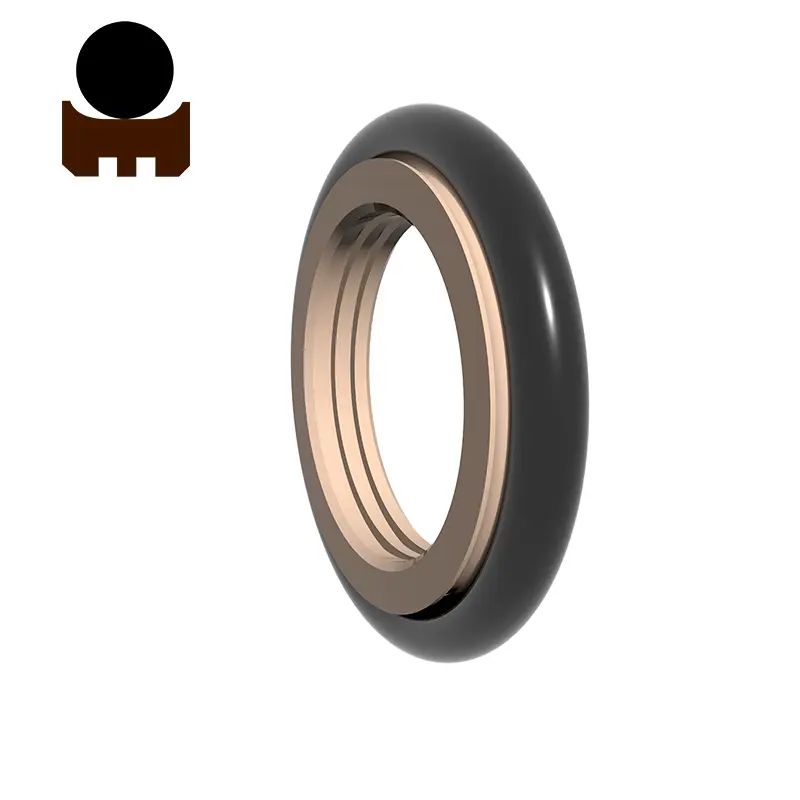

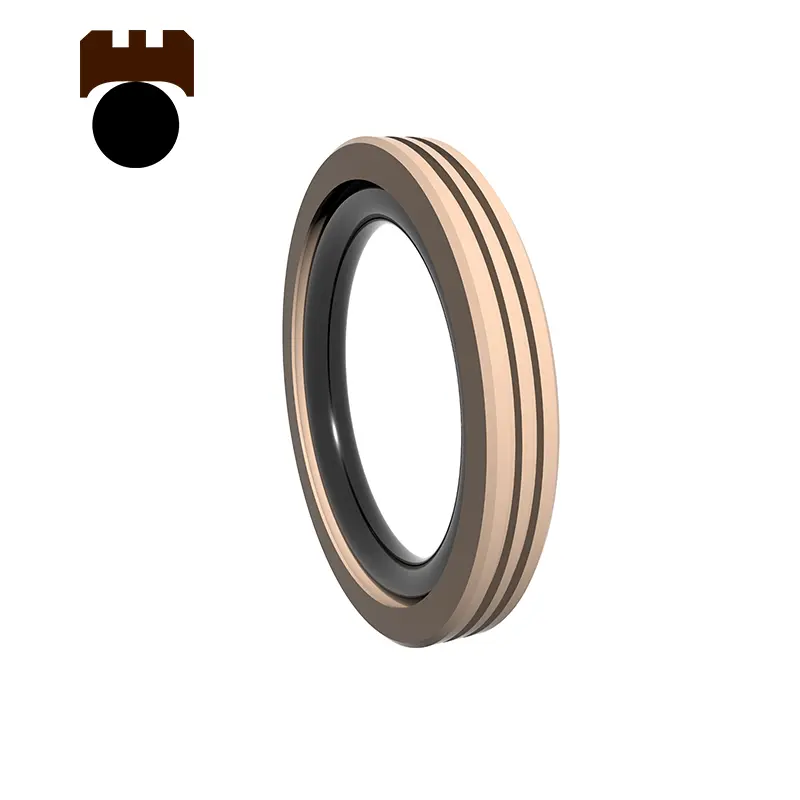

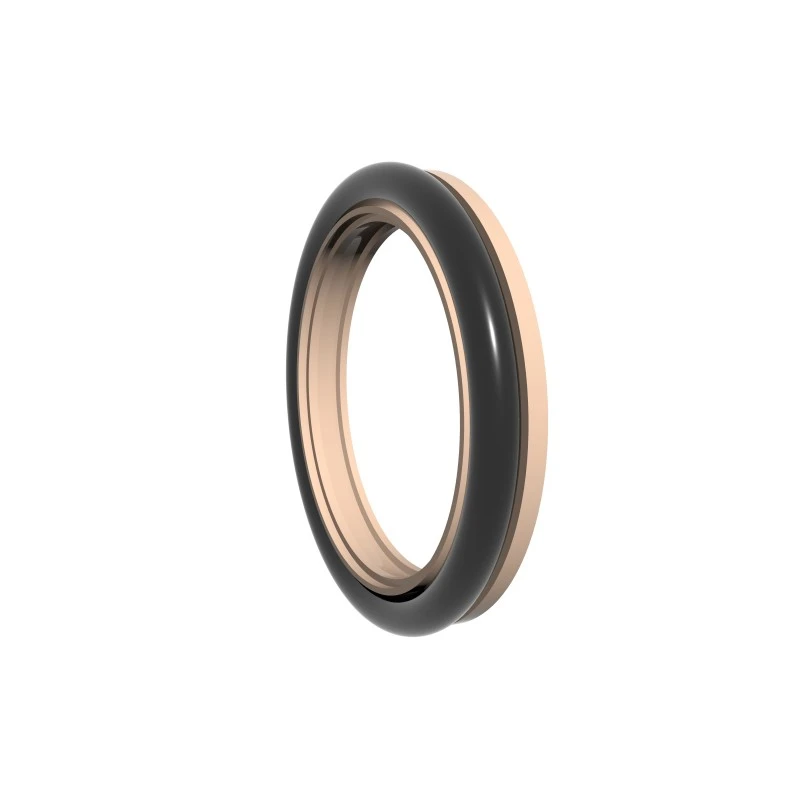

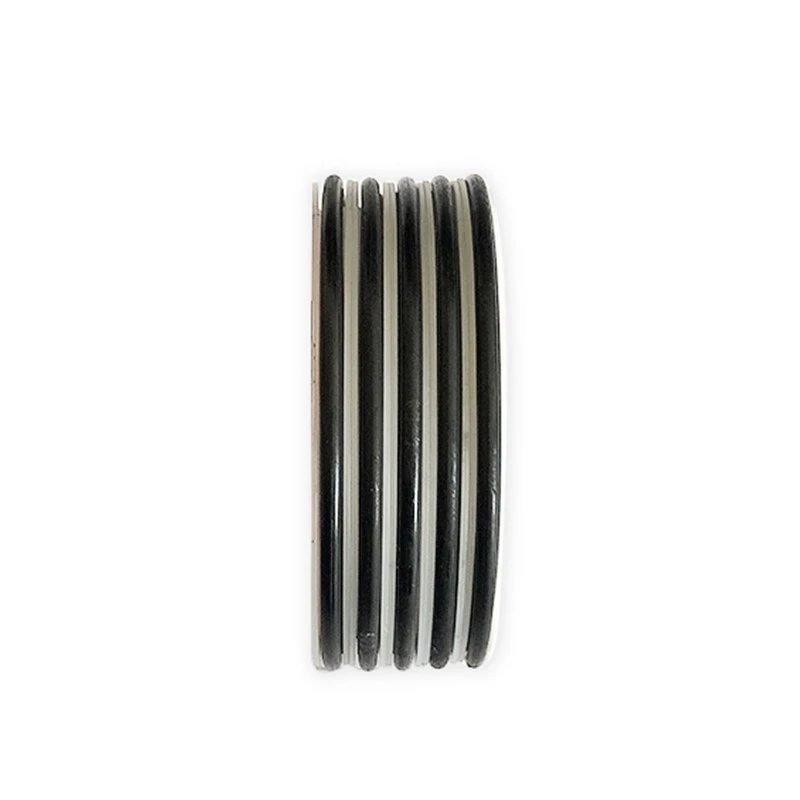

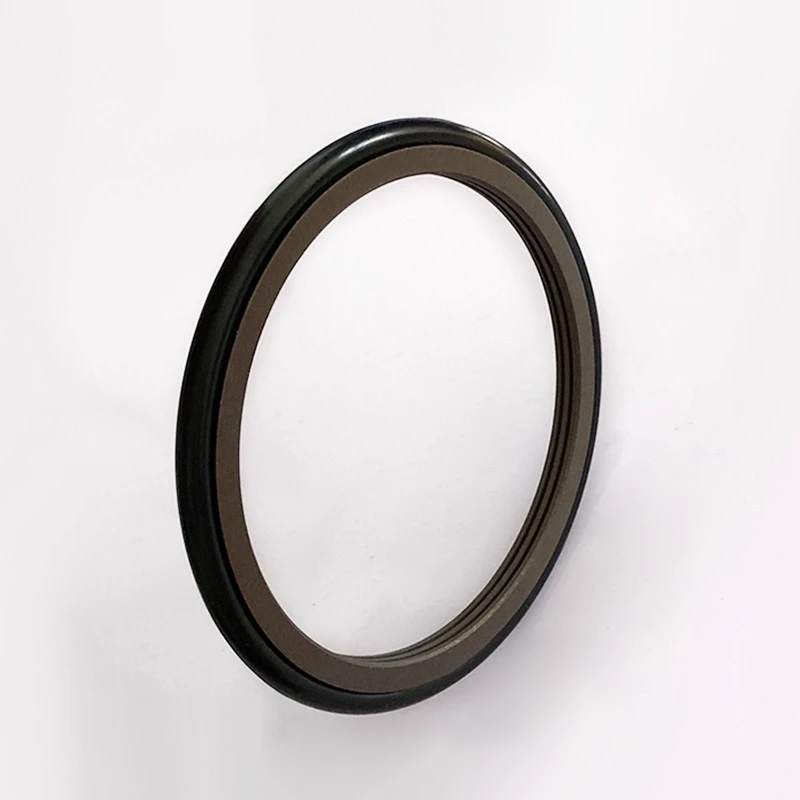

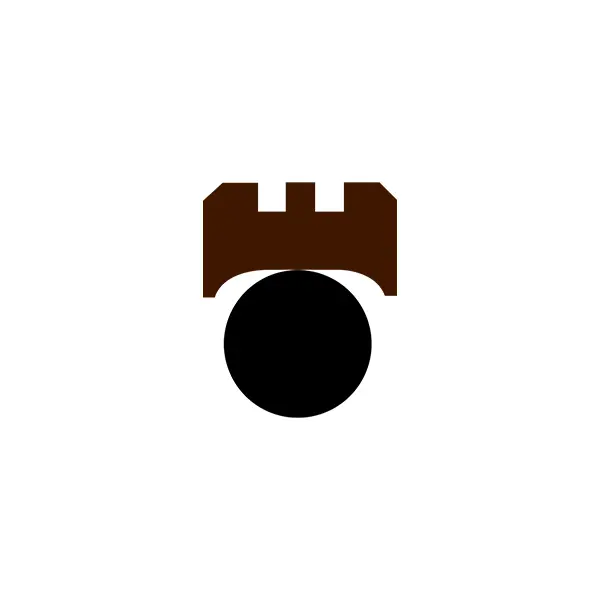

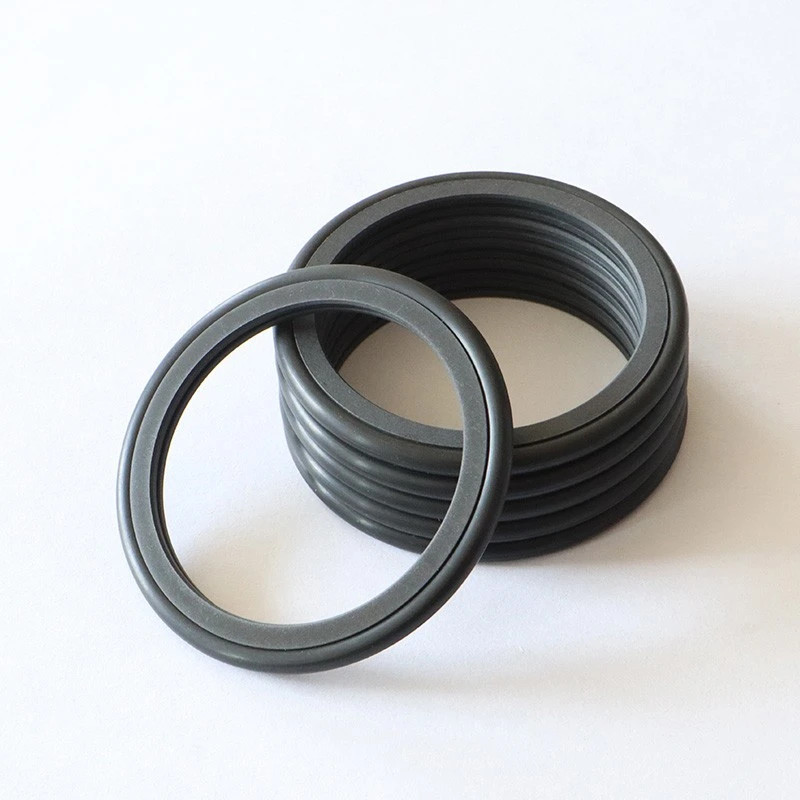

RC2051 श्रृंखला एक-तरफ़ा सीलिंग के लिए भरे गए PTFE दांतेदार सील रिंग और O- रिंगों के संयोजन का उपयोग करती है। इसमें कम घर्षण और उच्च सीलिंग विशेषताएं हैं और इसे मानक प्रकार (RC2051-B) और उच्च गति प्रकार (RC2051-G) में विभाजित किया गया है।

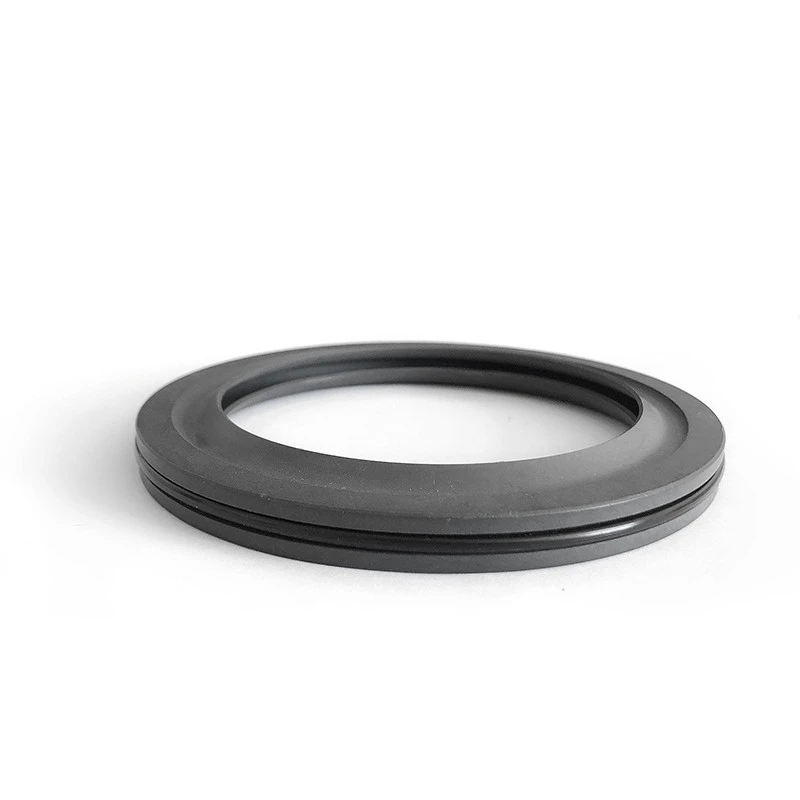

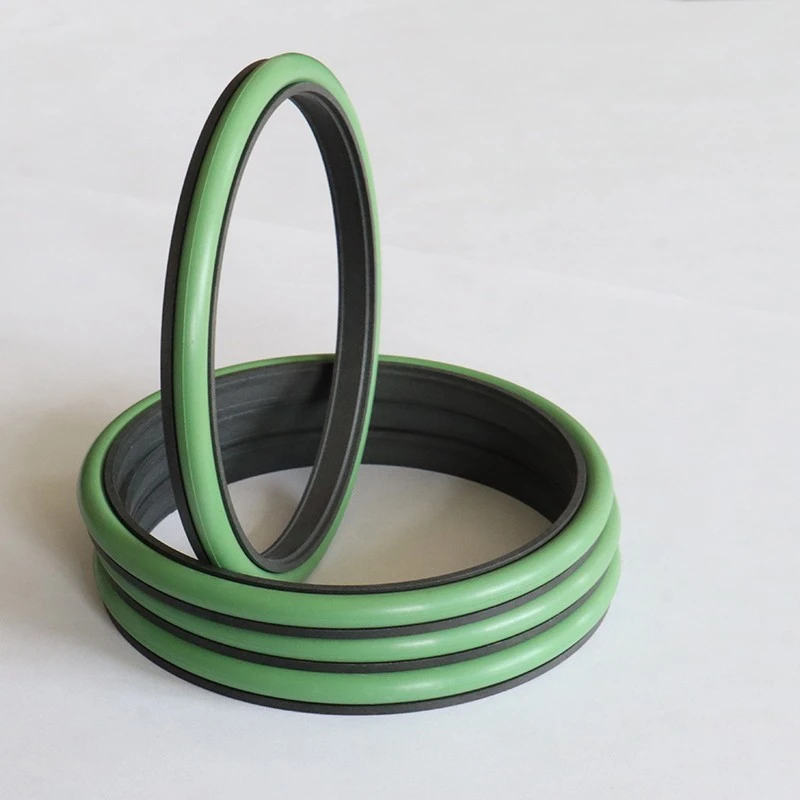

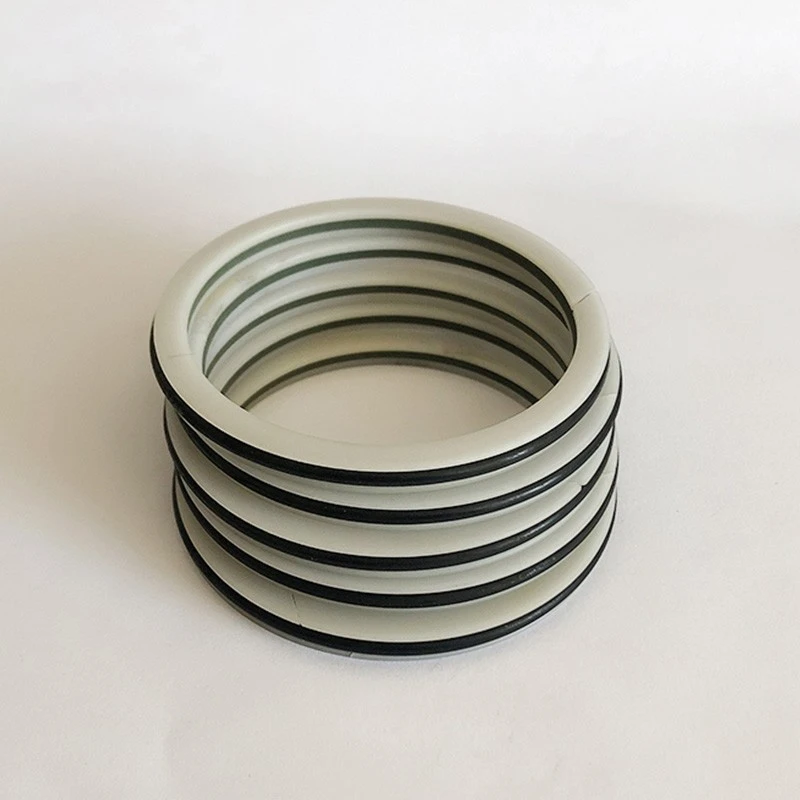

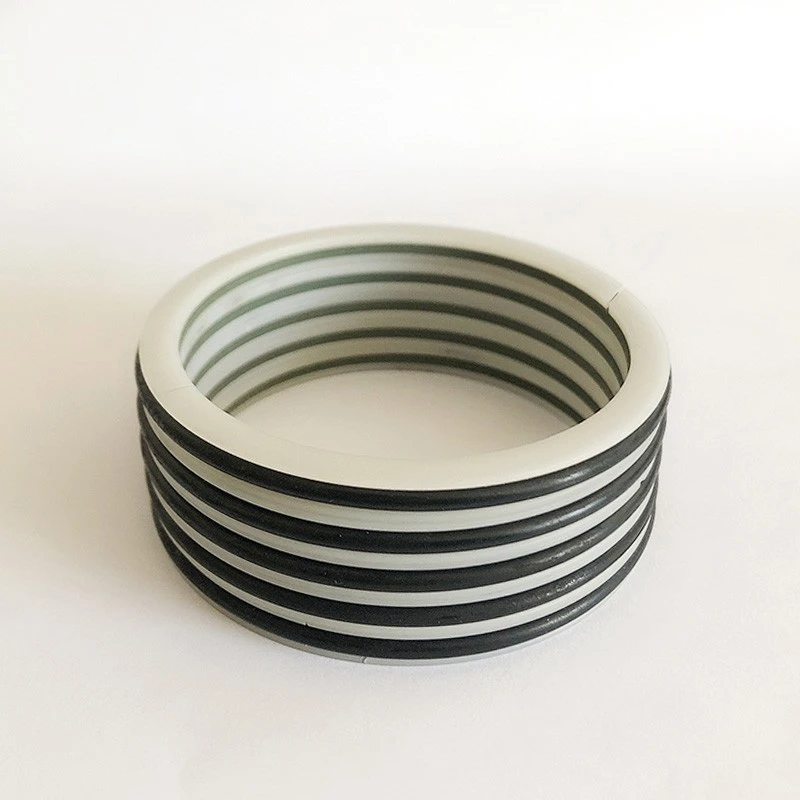

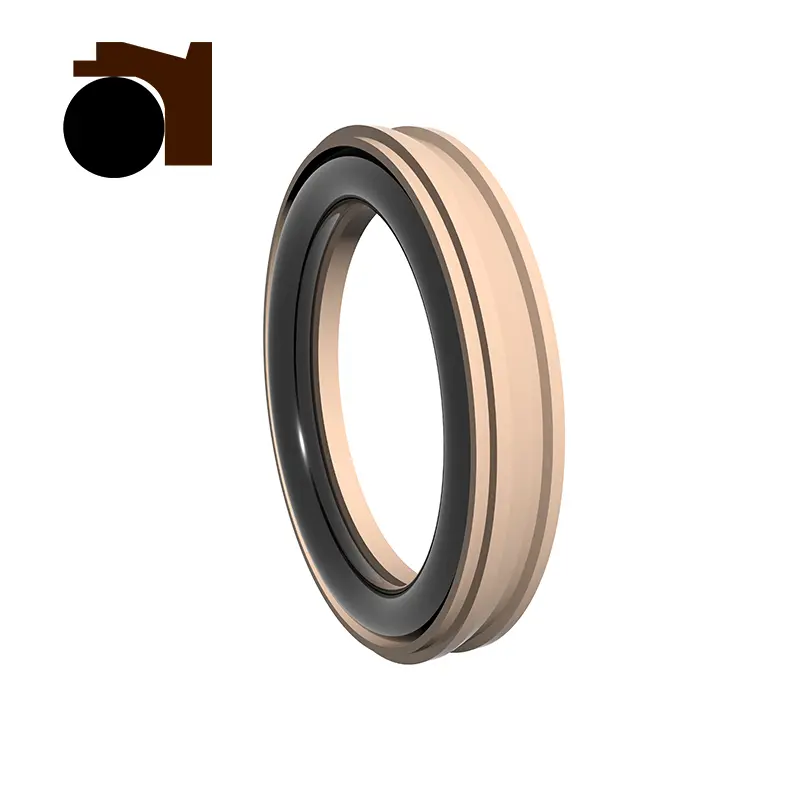

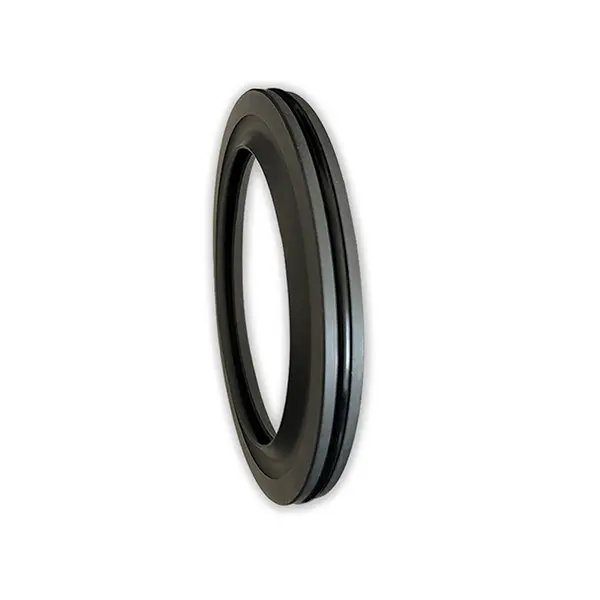

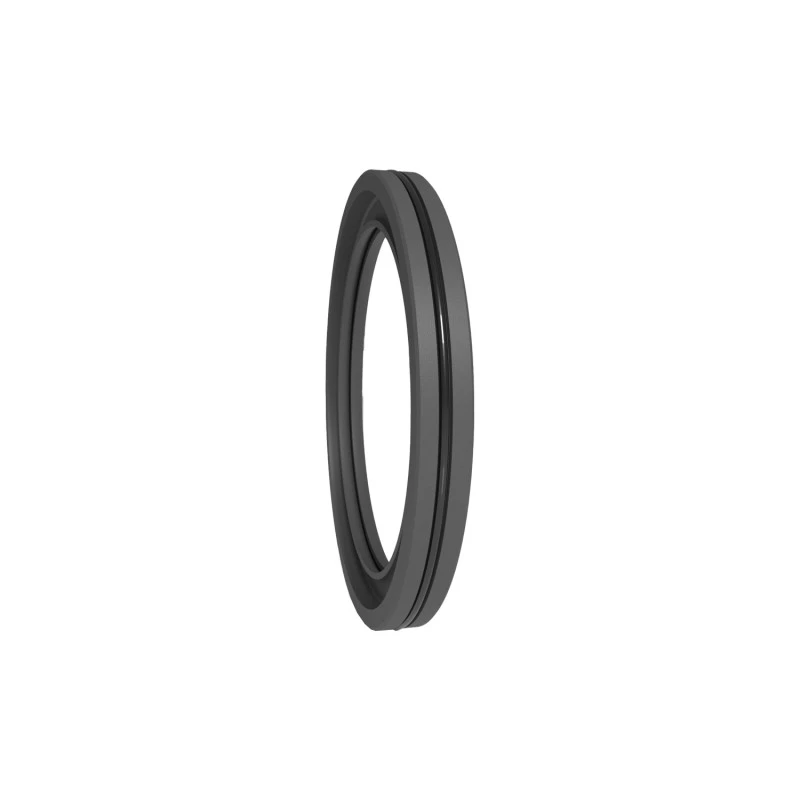

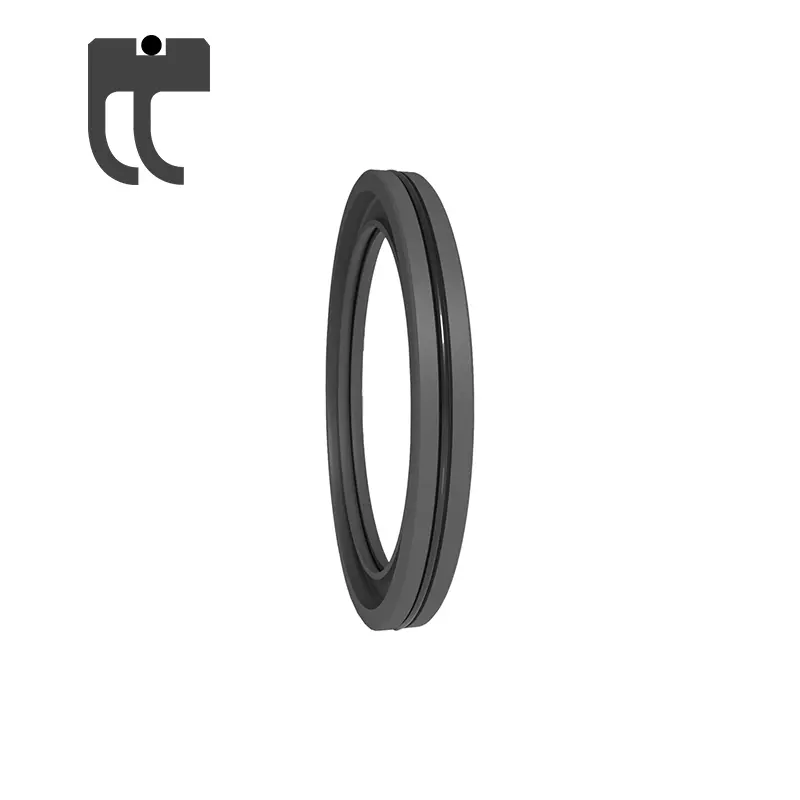

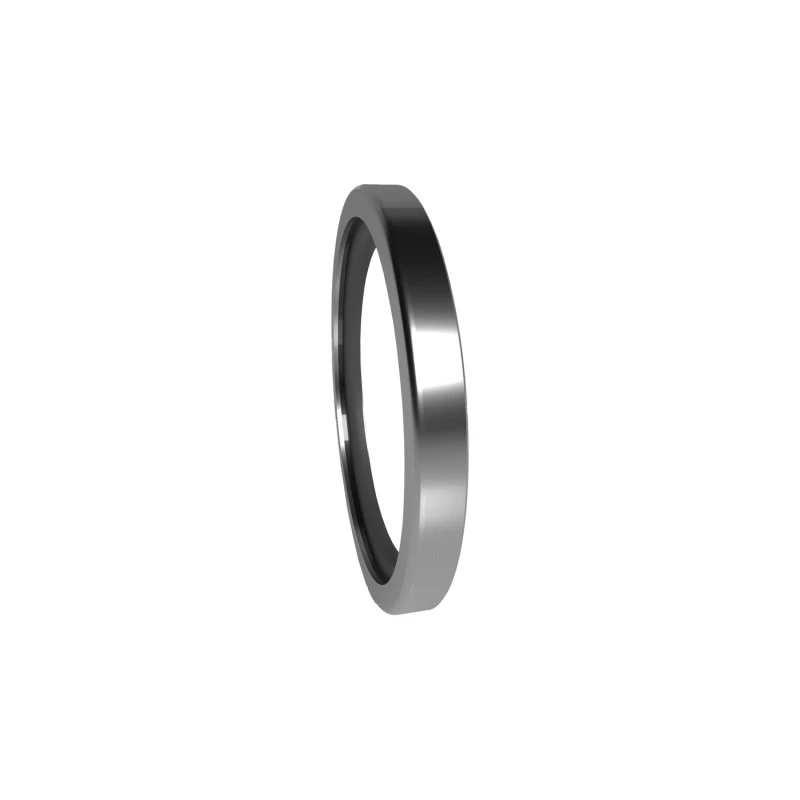

RC2052 और RC2054 श्रृंखला तेल भंडारण खांचे के साथ वर्ग सील के छल्ले से सुसज्जित हैं, जो हाइड्रोलिक रोटरी बिडायरेक्शनल सीलिंग के लिए उपयुक्त हैं। संरचना कॉम्पैक्ट है और पानी के दबाव के वातावरण का समर्थन करती है।

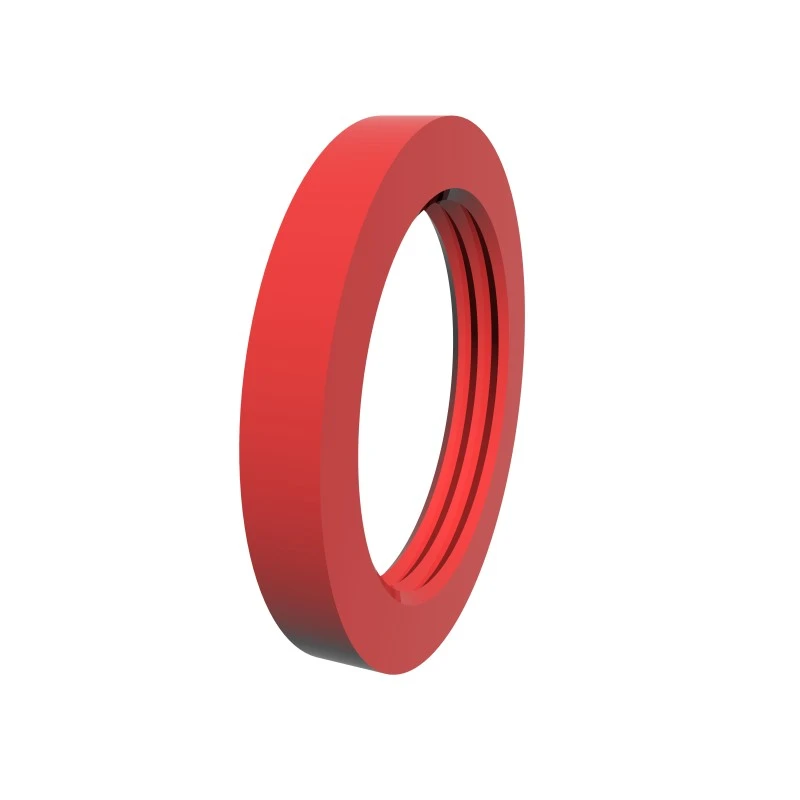

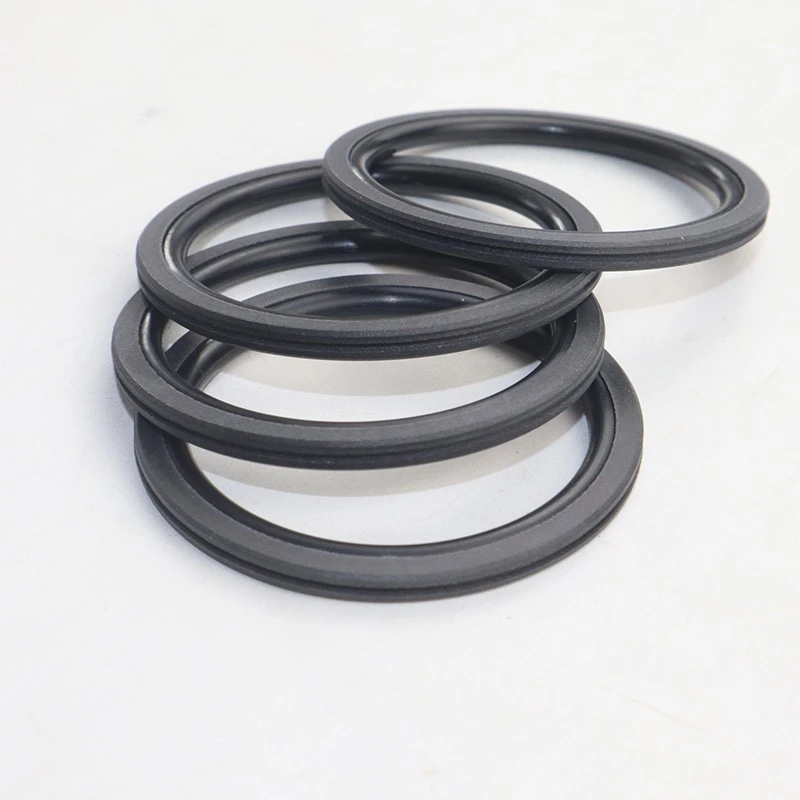

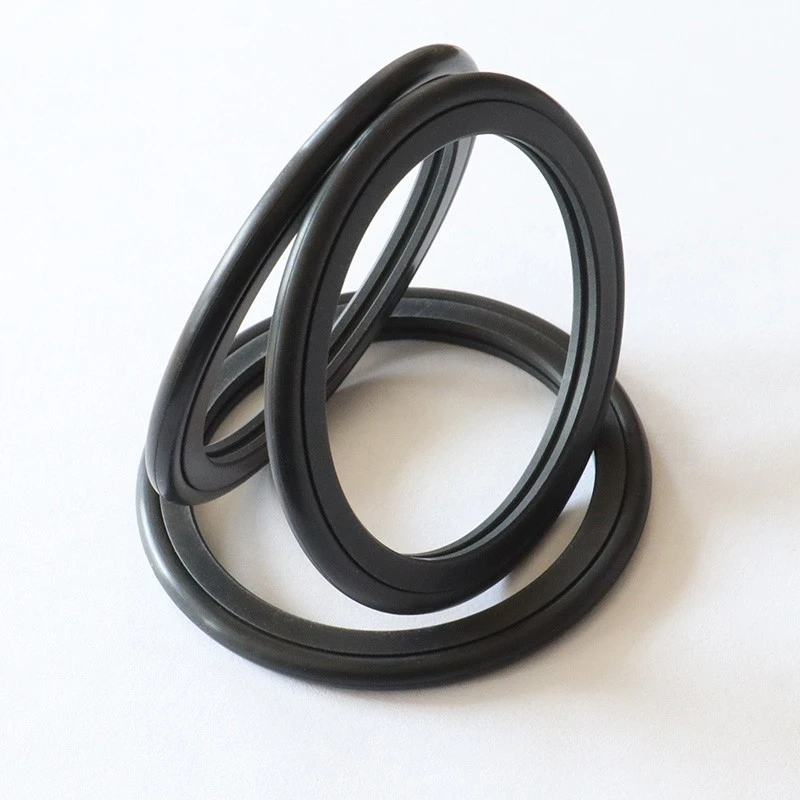

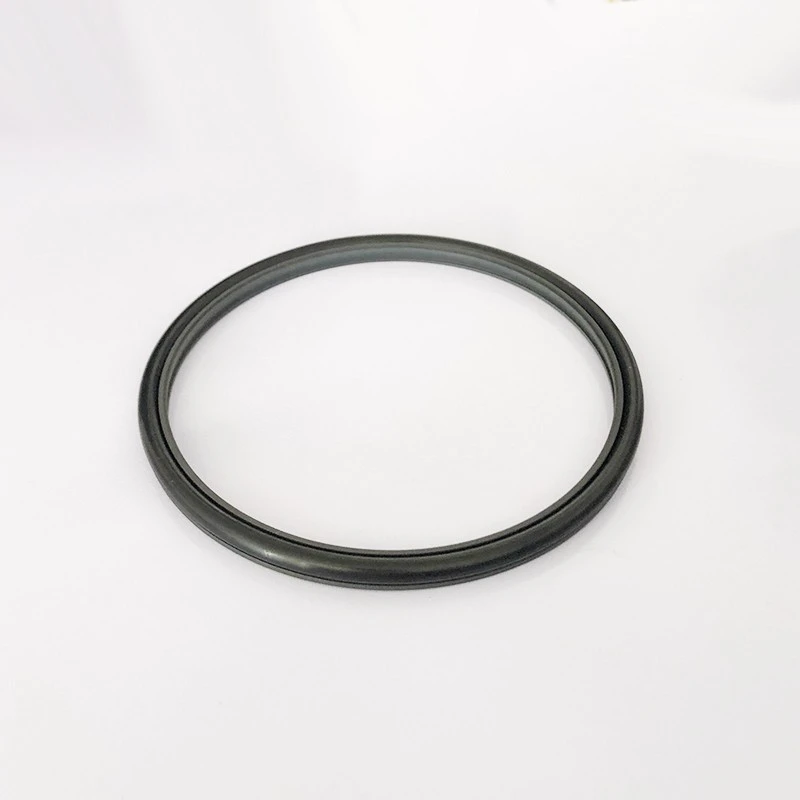

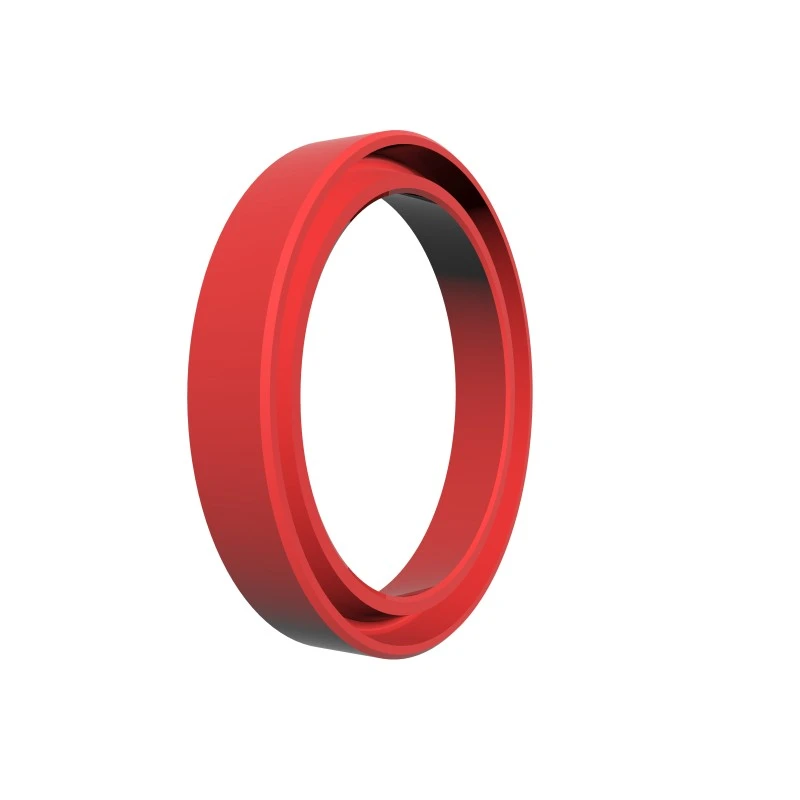

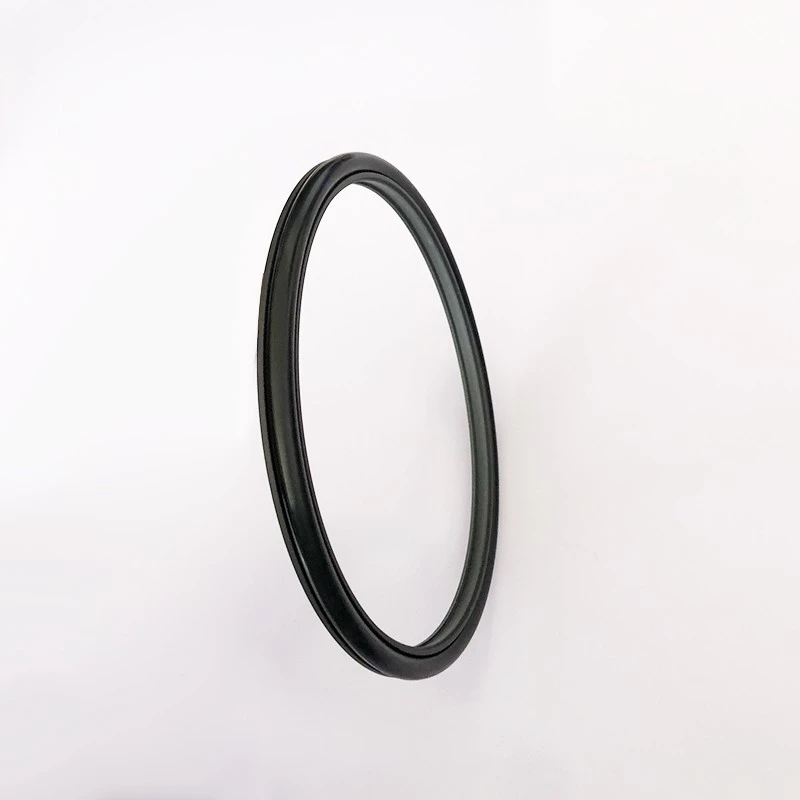

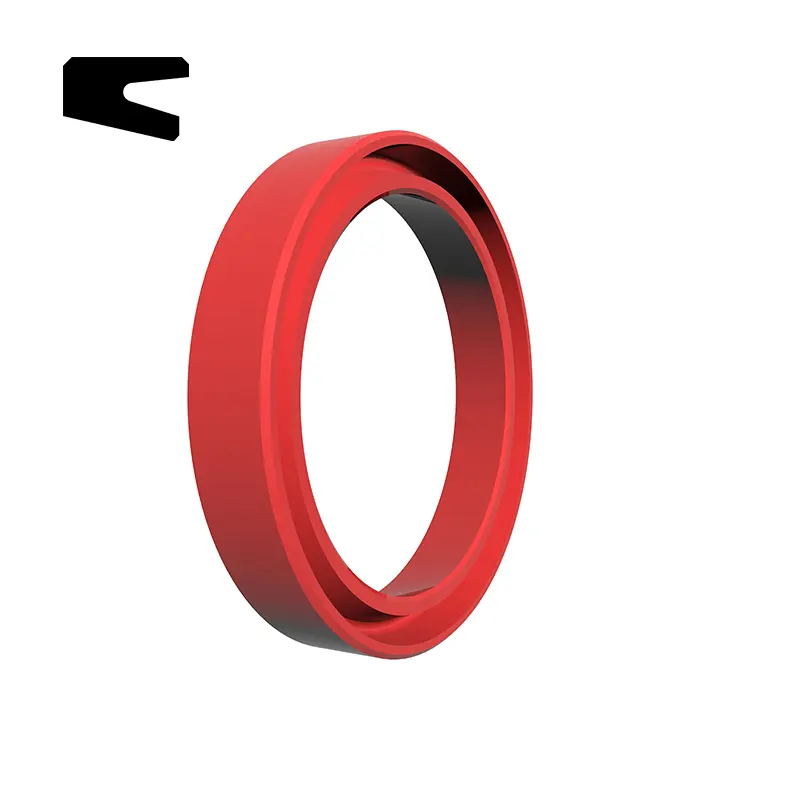

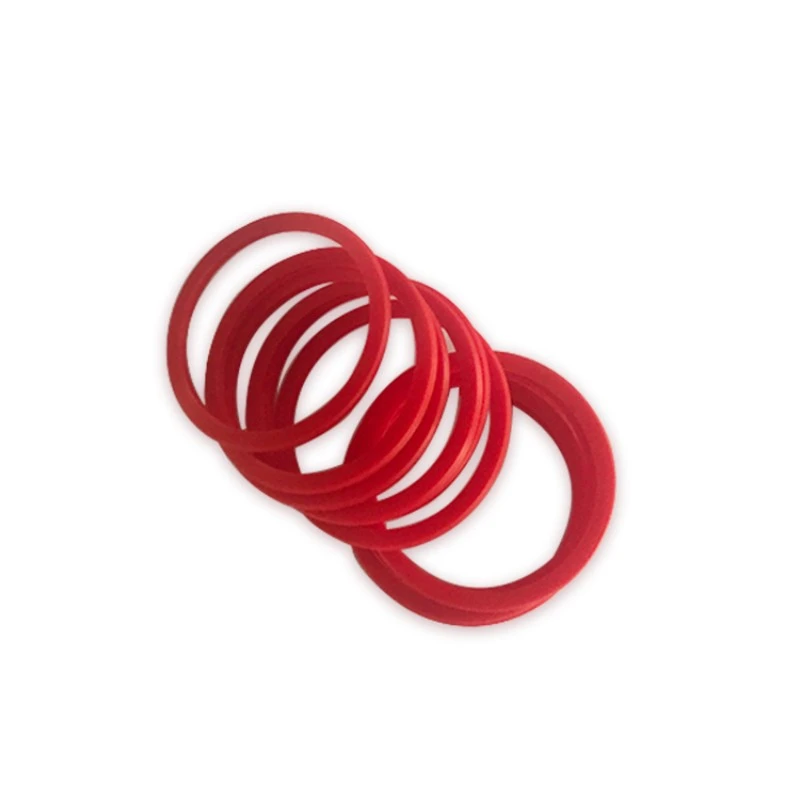

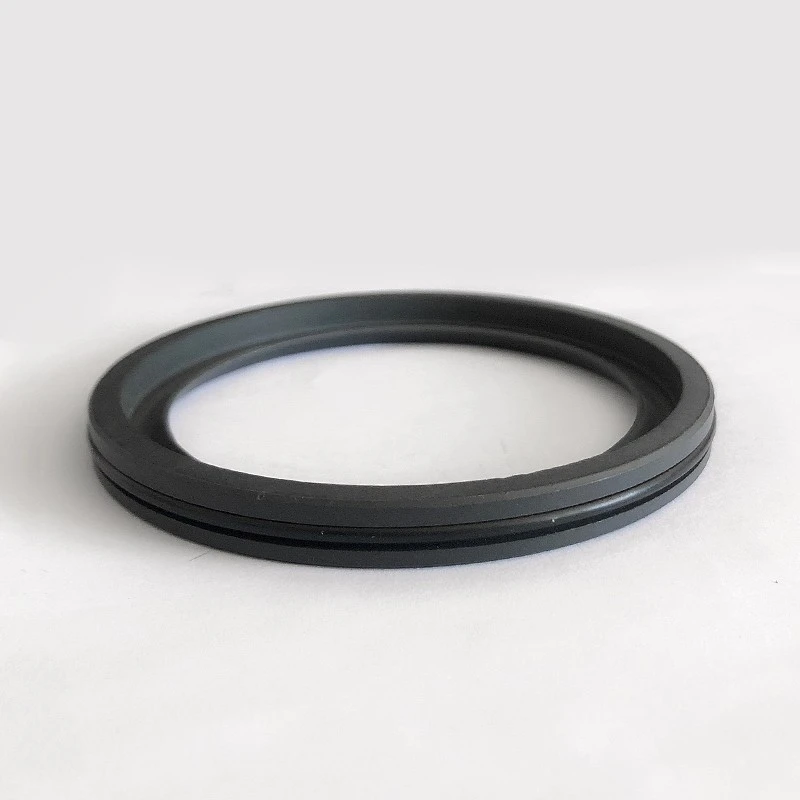

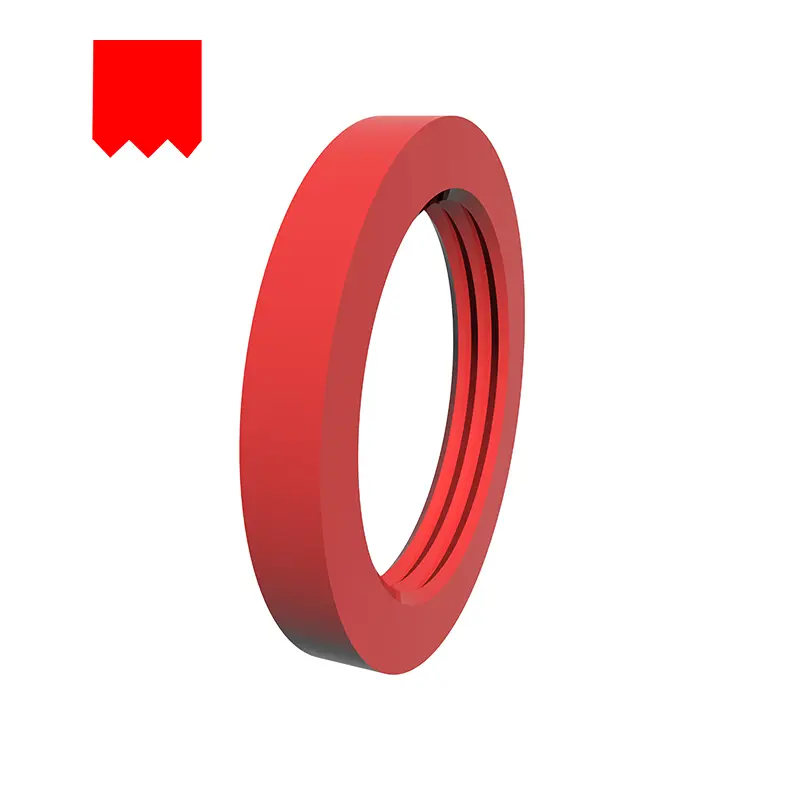

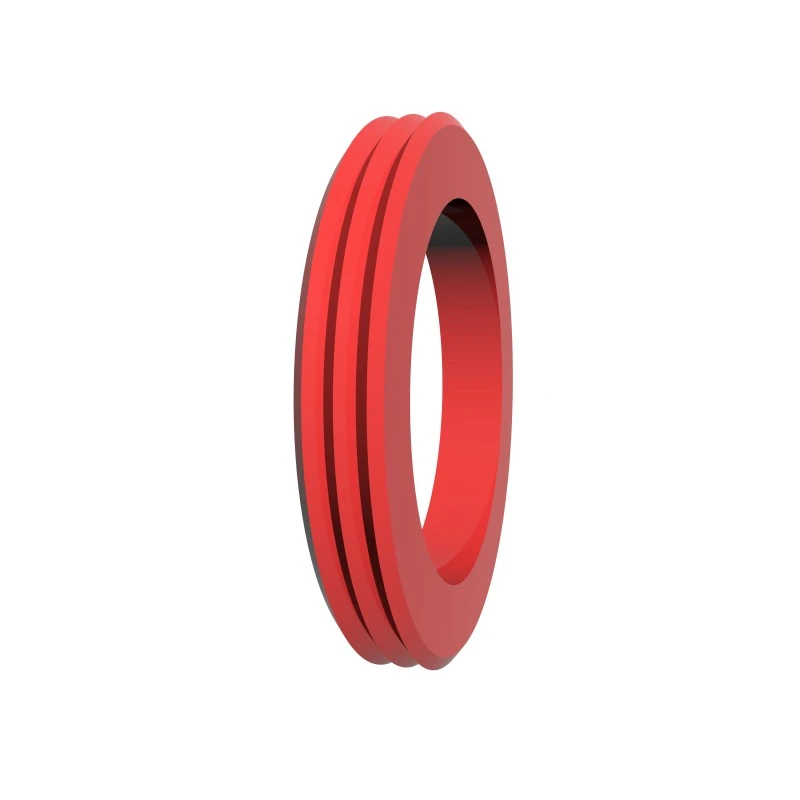

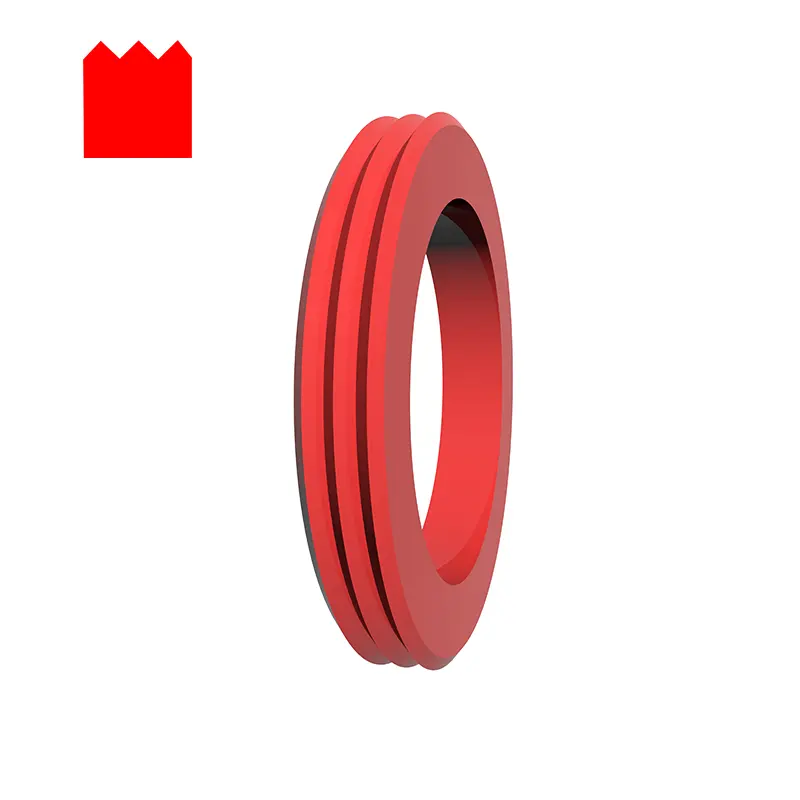

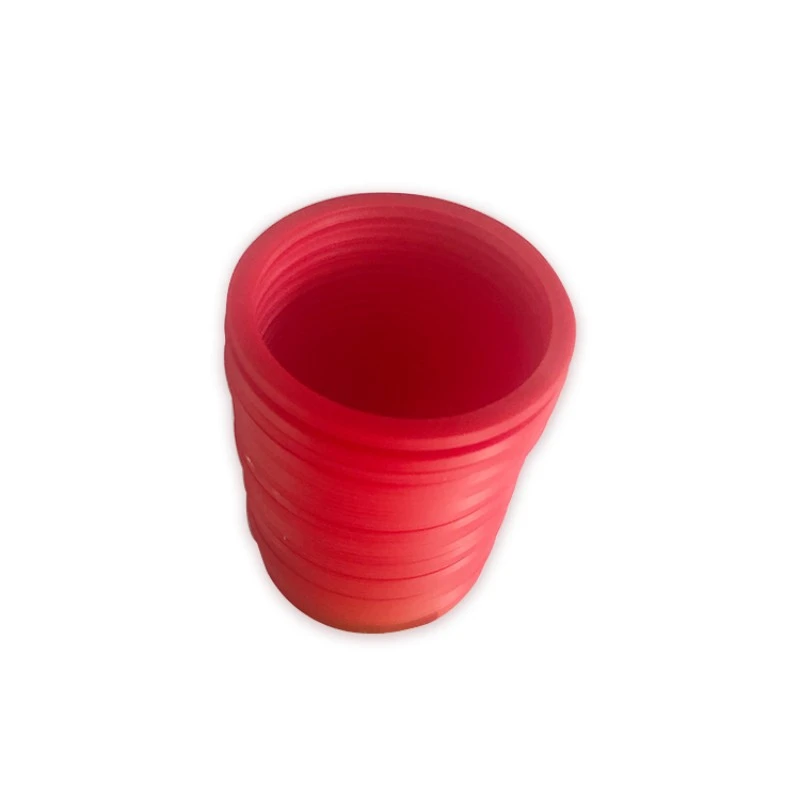

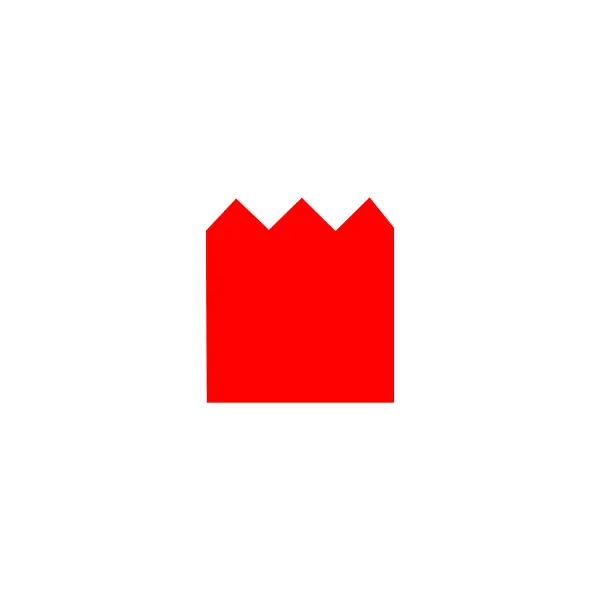

RCX17 और RCX18 श्रृंखला उच्च-प्रदर्शन PU सामग्री से बनी होती है, जिसमें आसान स्थापना के लिए दांतेदार क्रॉस-सेक्शन डिज़ाइन होता है। वे रोटरी शाफ्ट और रोटरी होल सीलिंग के लिए उपयुक्त हैं, और नाली डिजाइन विनिमेय है।

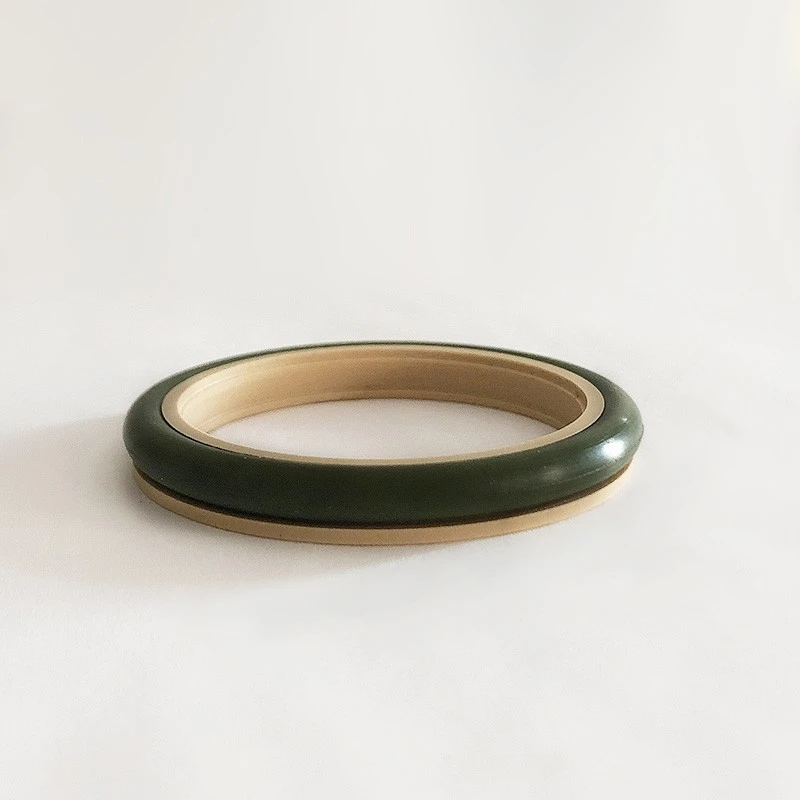

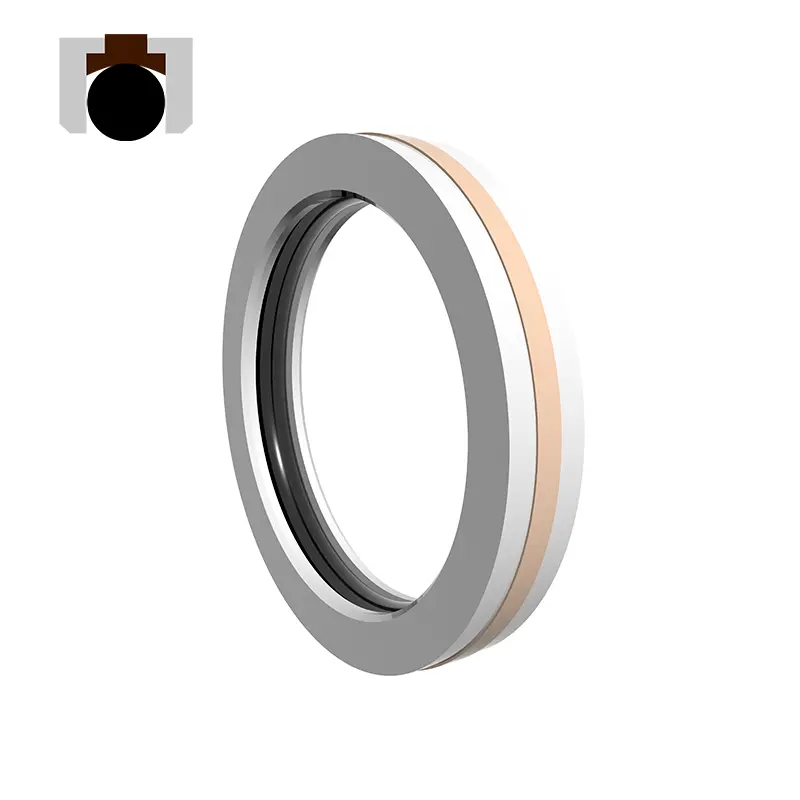

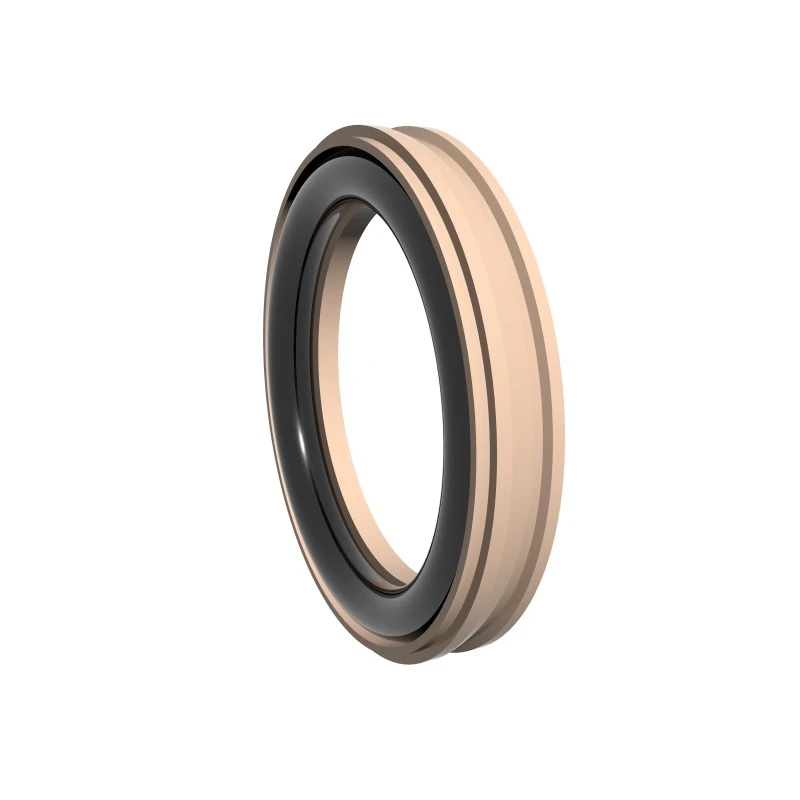

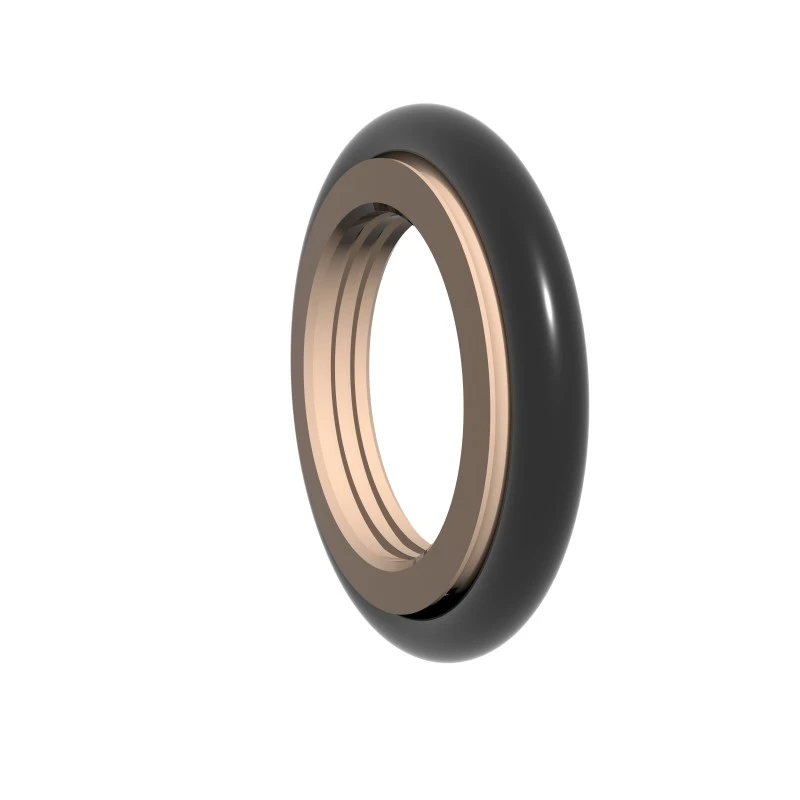

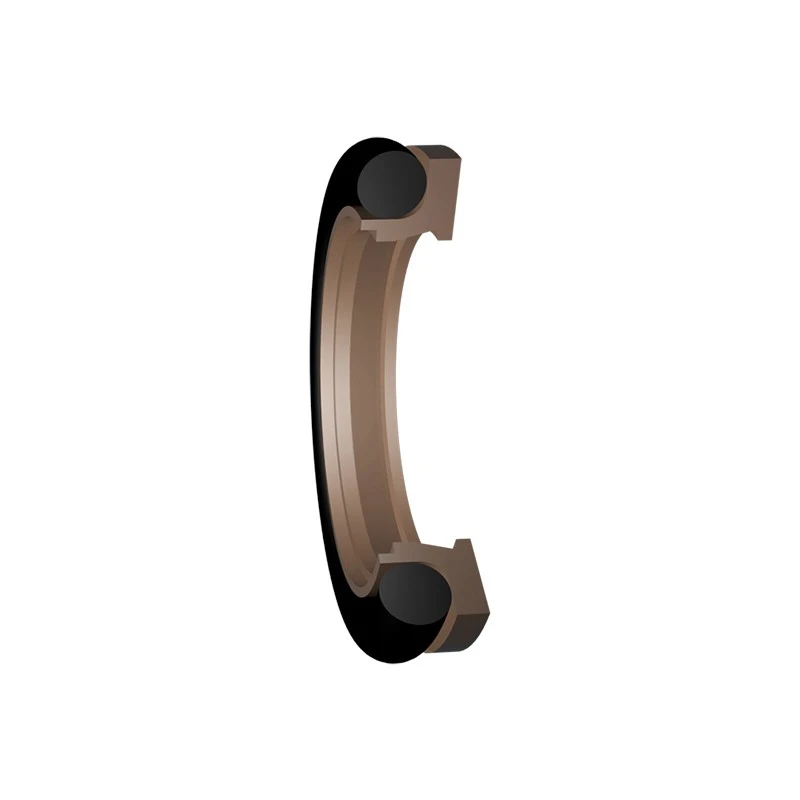

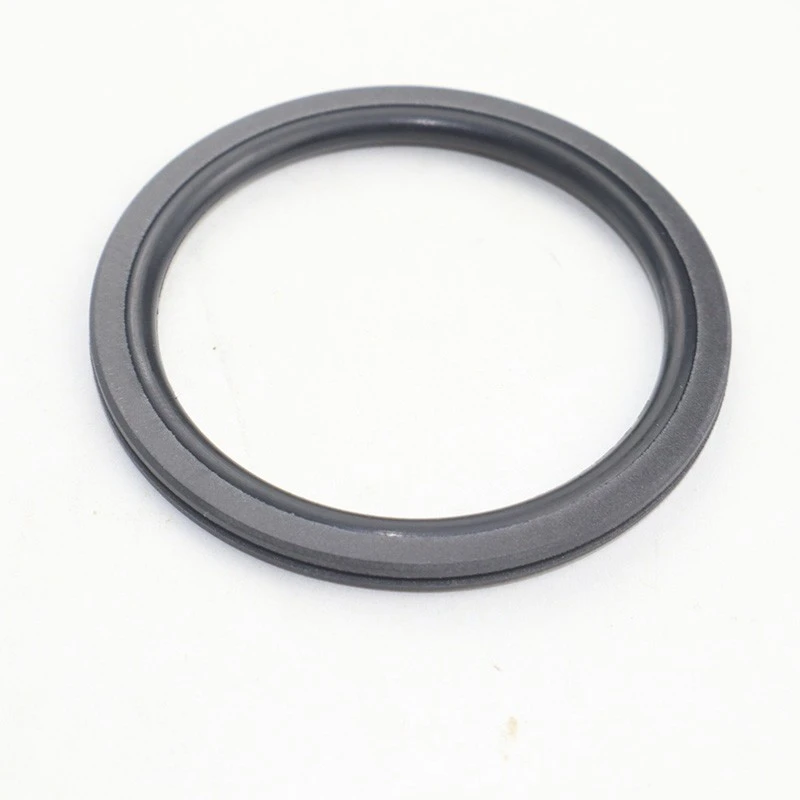

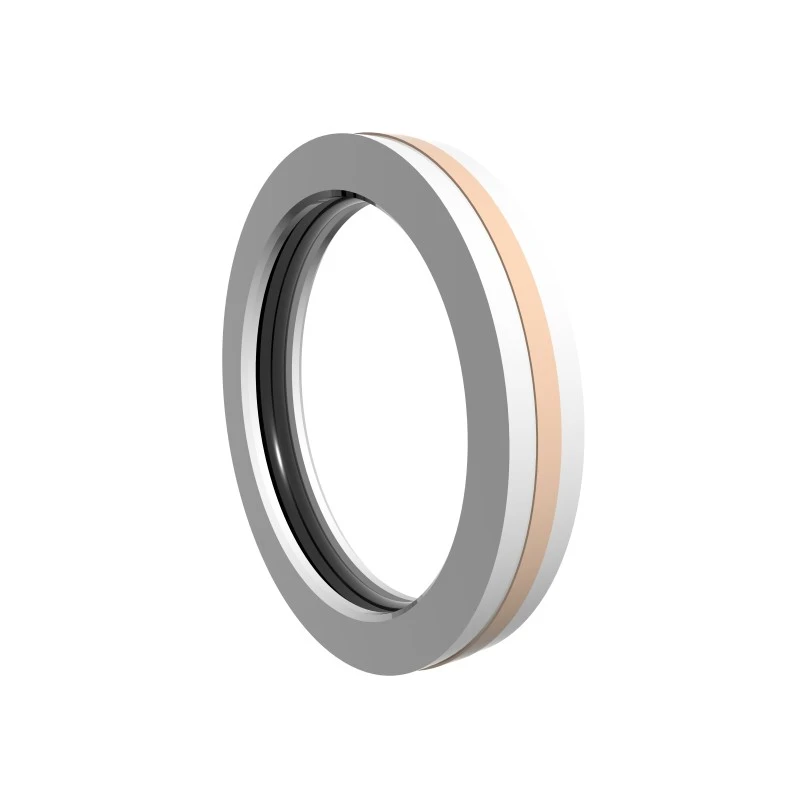

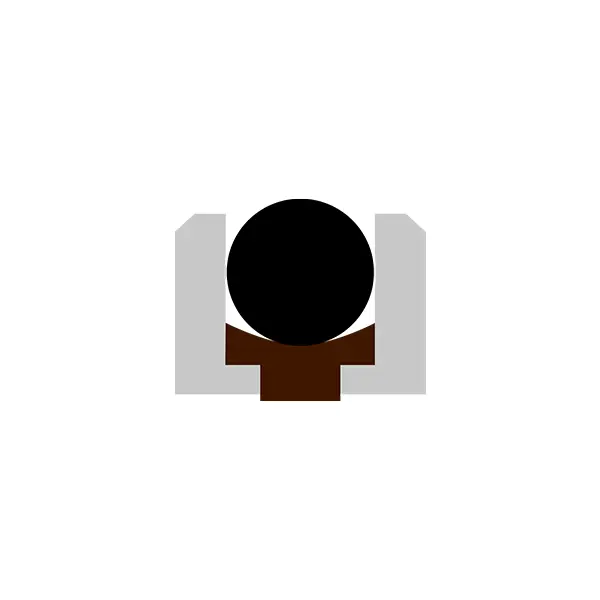

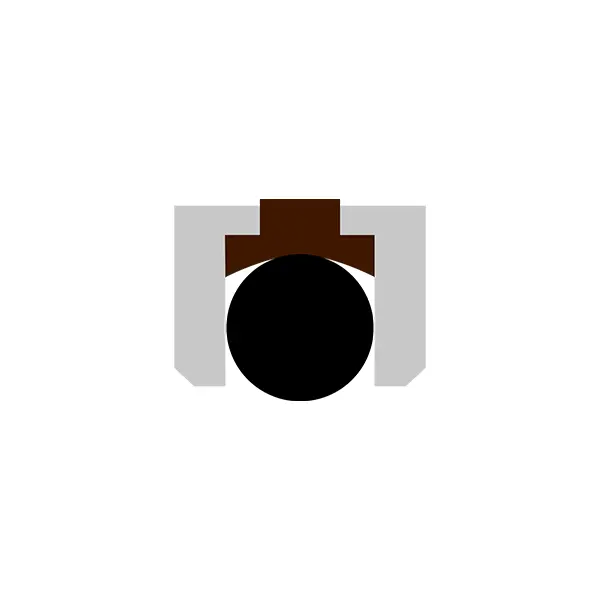

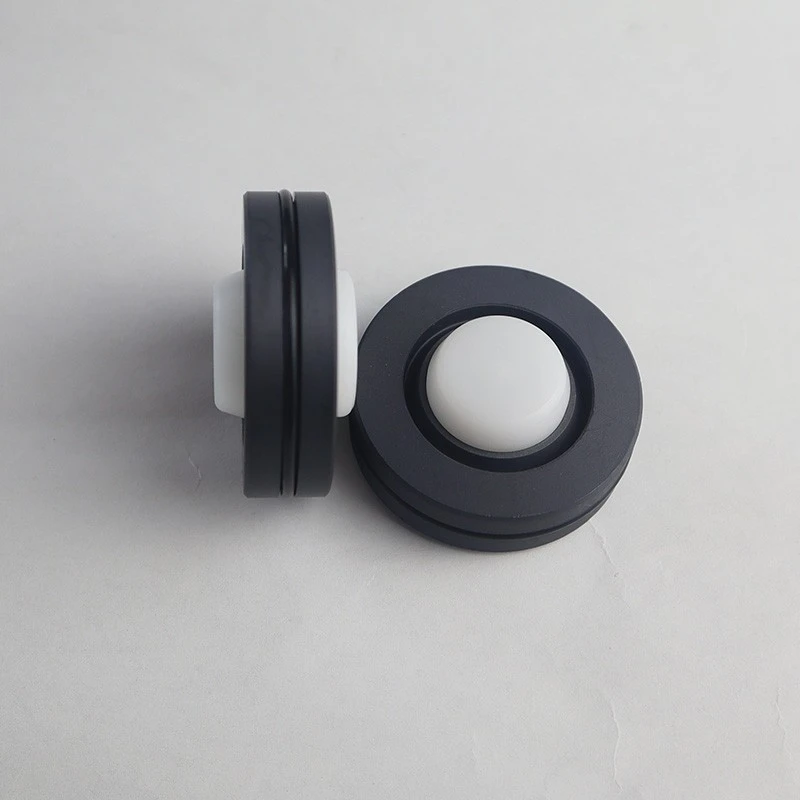

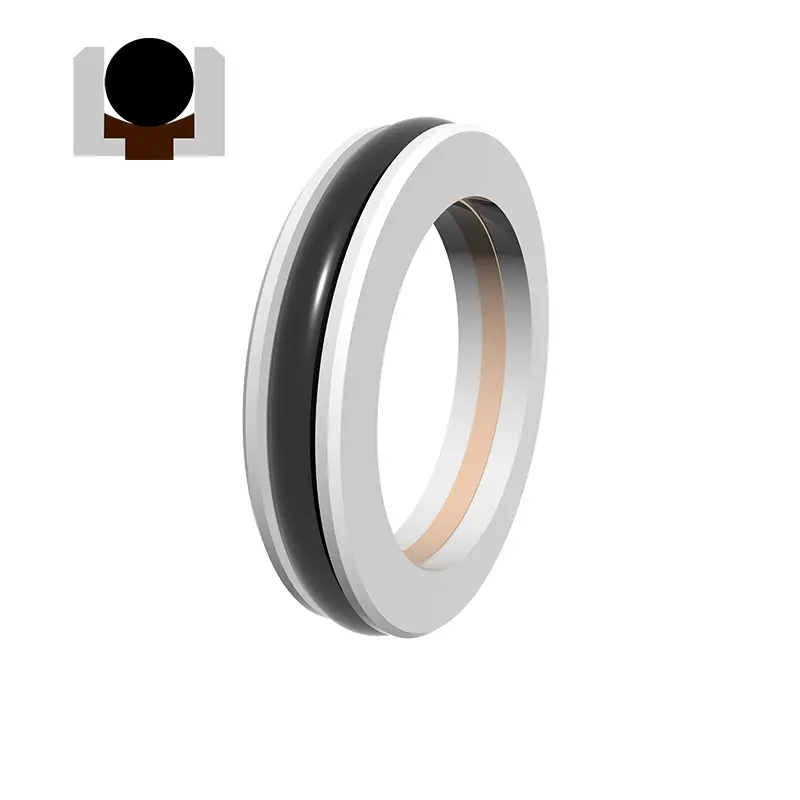

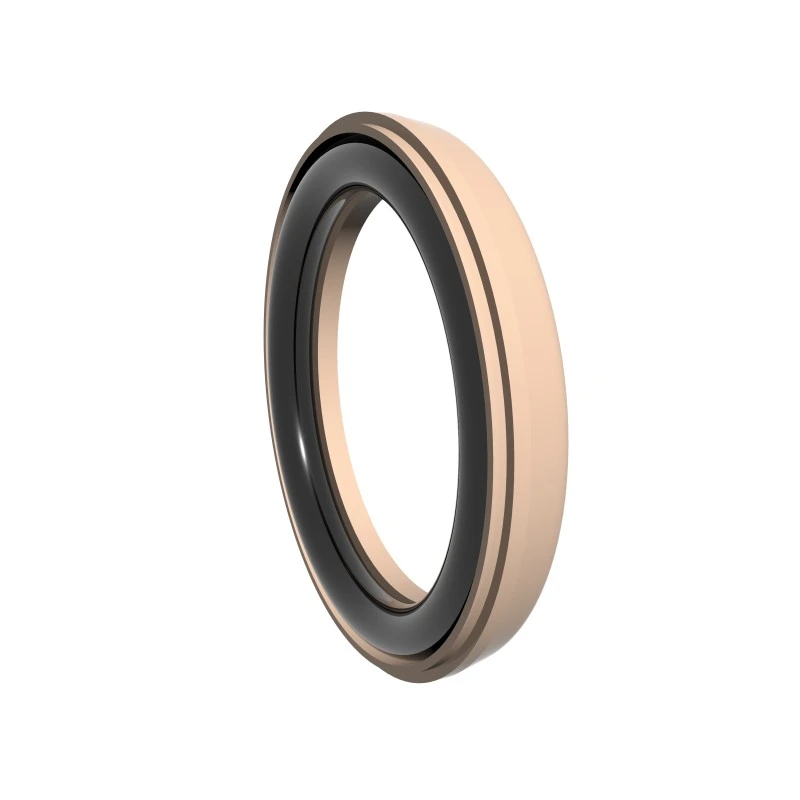

आरडीआई और आरडीए श्रृंखला पीटीएफई सीलिंग रिंग, एल-आकार के प्लास्टिक सपोर्ट रिंग और ओ-रिंग्स से बनी हैं, जो उच्च दबाव, कम गति, घूर्णन द्विदिश सीलिंग, उच्च दबाव प्रतिरोध, कम घर्षण और लंबे जीवन के लिए उपयुक्त हैं।

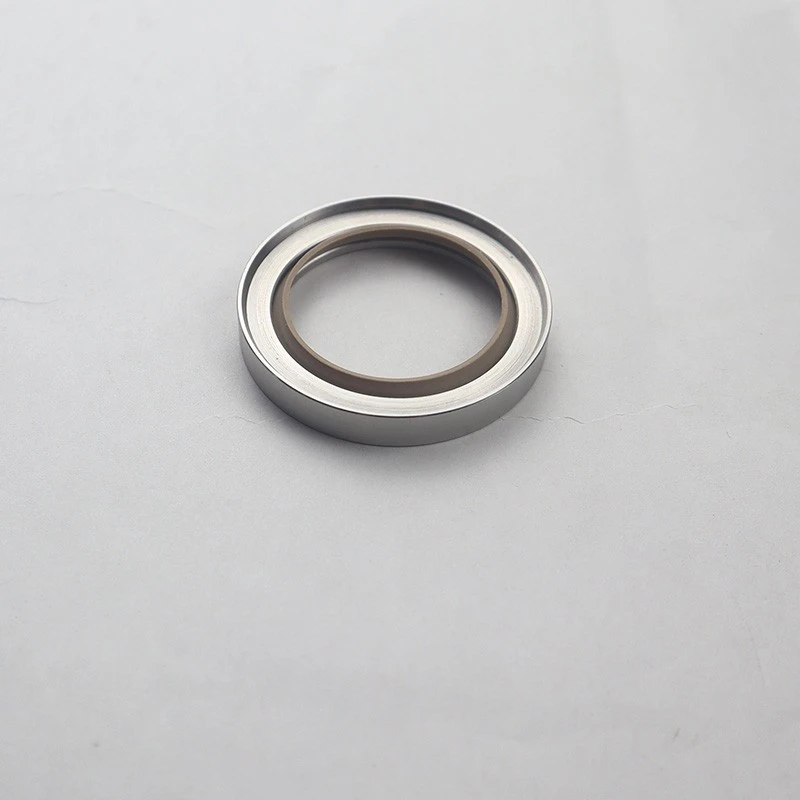

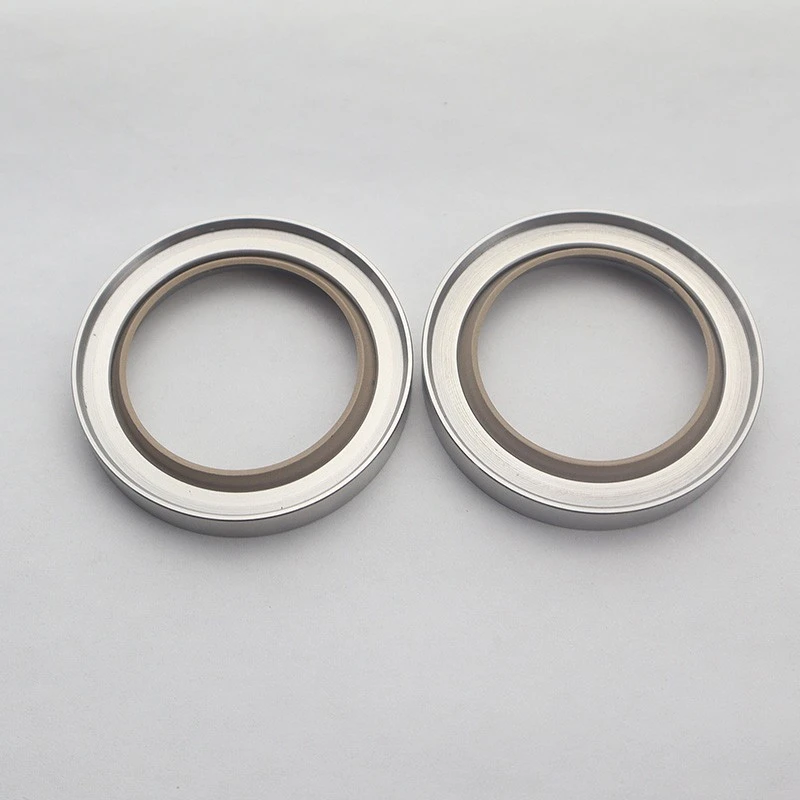

RCS श्रृंखला PTFE पावर ऑयल सील में एक धातु कंकाल और एक PTFE सीलिंग लिप होता है, जो जटिल कामकाजी परिस्थितियों के लिए उपयुक्त है।

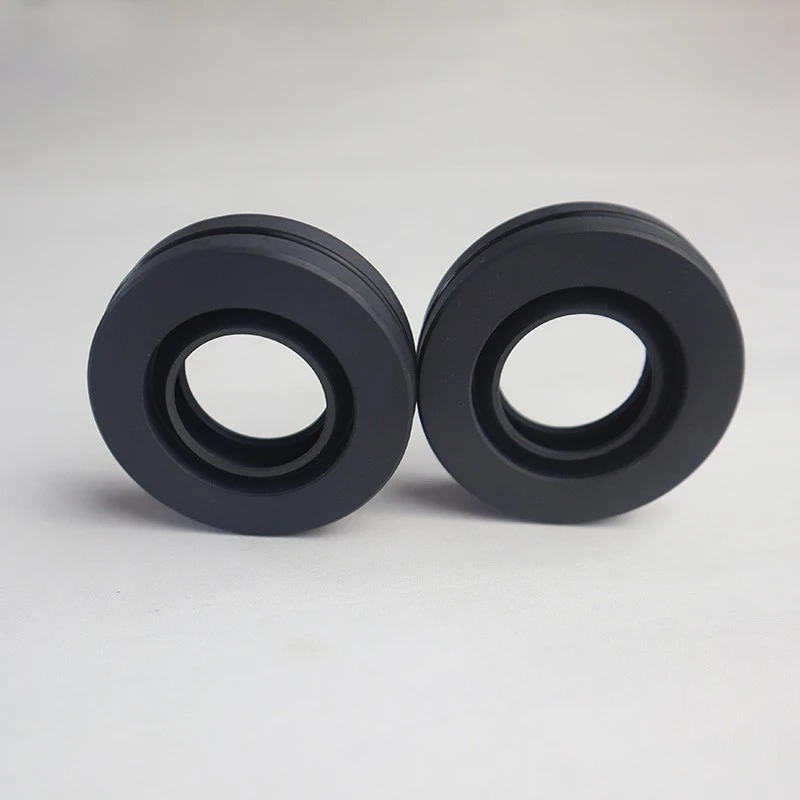

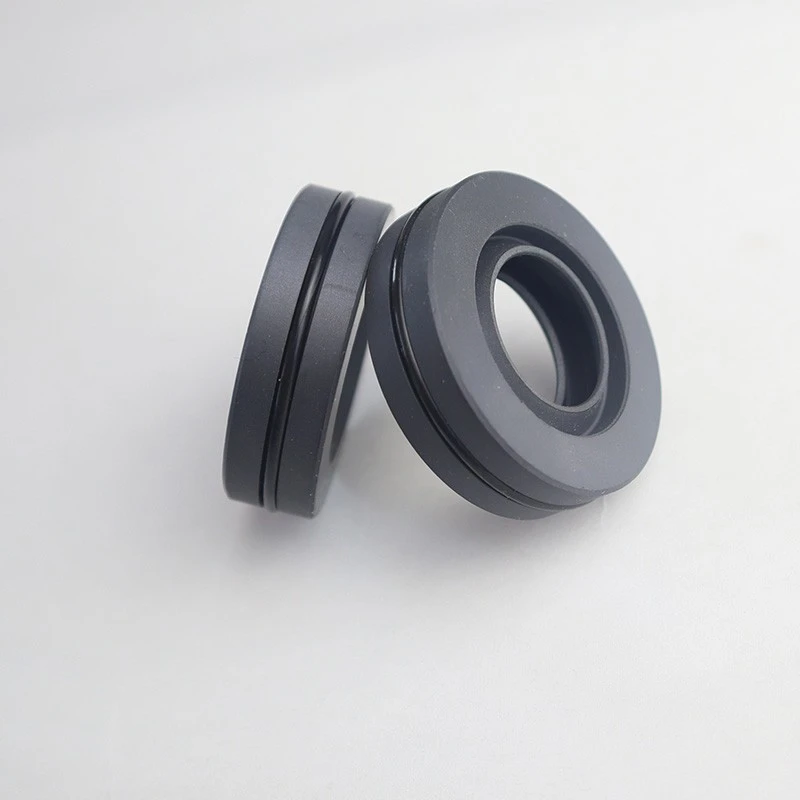

RC2057 श्रृंखला पूर्ण PTFE तेल सील को विशेष अवसरों के लिए डिज़ाइन किया गया है जो पारंपरिक तेल सील मिल नहीं सकते हैं।

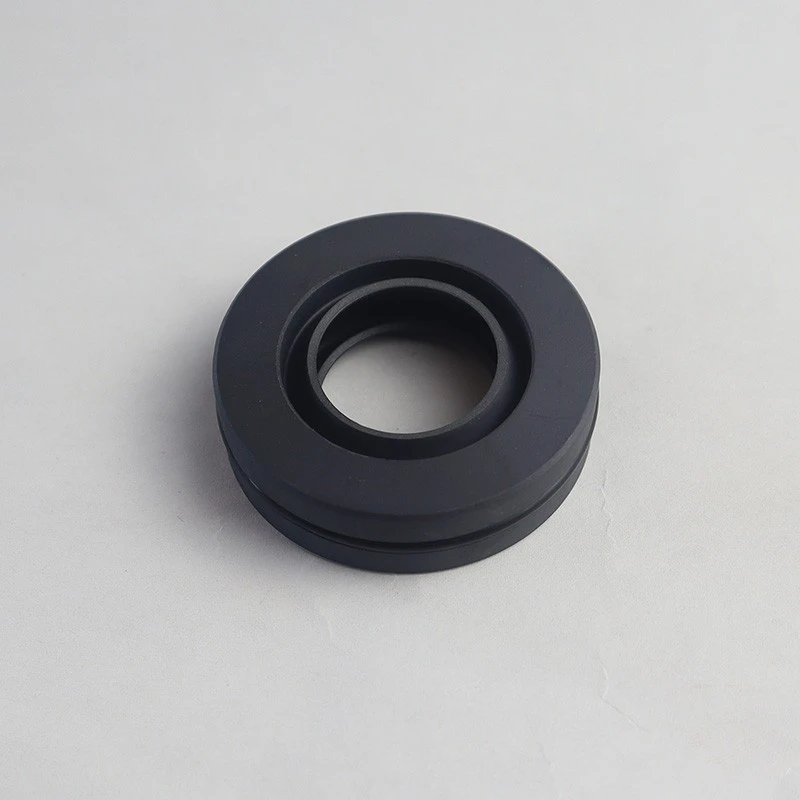

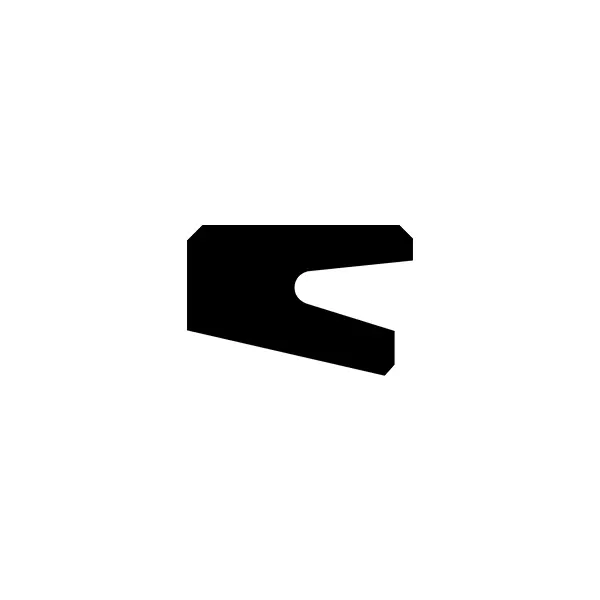

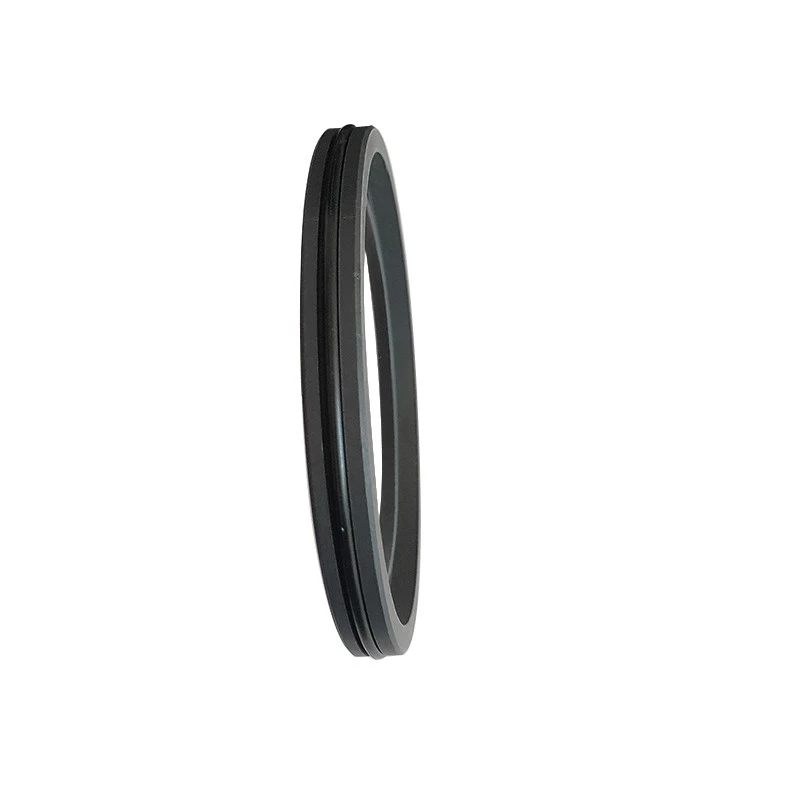

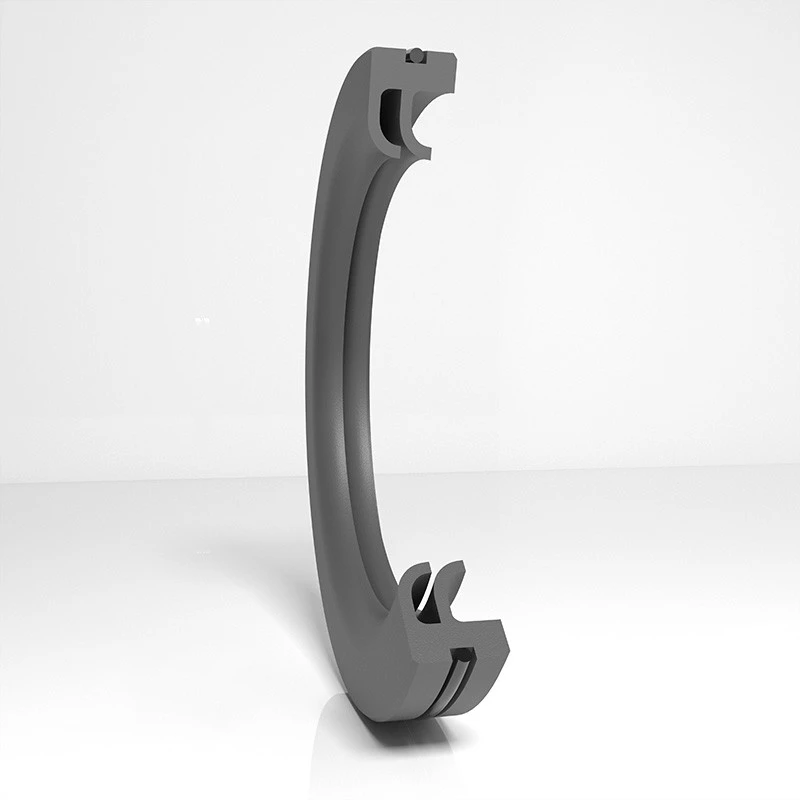

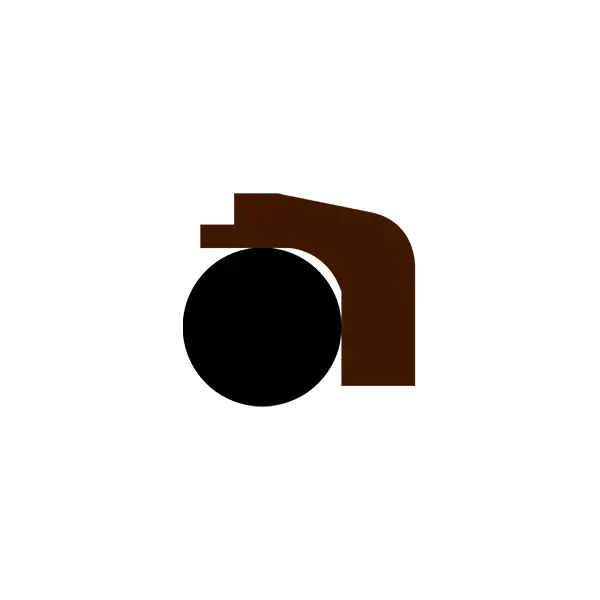

RC2065 श्रृंखला एक सरल संरचना और आसान स्थापना के साथ, शाफ्ट को घूर्णन के लिए एक-तरफ़ा दबाव सील प्रदान करती है। सामग्री नाइट्राइल रबर (एनबीआर) या फ्लोरोरुबर (एफकेएम) हो सकती है।
रुइचेन सील के विभिन्न सील में उच्च जीवन, कम घर्षण, उत्कृष्ट सीलिंग और कॉम्पैक्ट संरचना की विशेषताएं हैं। वे व्यापक रूप से हाइड्रोलिक सिस्टम, वायवीय उपकरण, पानी के दबाव उपकरण, उच्च दबाव वाले घूर्णन मशीनरी और औद्योगिक उपकरण आदि में उपयोग किए जाते हैं, जो आपको विश्वसनीय उच्च-प्रदर्शन सीलिंग समाधान प्रदान करते हैं।
उत्पाद सुविधाएँ और अनुप्रयोग:
उत्पाद की विशेषताएँ:
लंबा जीवन: उच्च गुणवत्ता वाली सामग्री और संरचनात्मक डिजाइन सेवा जीवन का विस्तार करते हैं।
कम घर्षण: PTFE और PU सामग्री चलाने के प्रतिरोध को कम करते हैं और दक्षता में सुधार करते हैं।
अच्छी सीलिंग: विशेष होंठ और तेल भंडारण टैंक डिजाइन उत्कृष्ट सीलिंग प्रदर्शन सुनिश्चित करें।
कॉम्पैक्ट संरचना: छोटे अंतरिक्ष डिजाइन, विभिन्न प्रकार के स्थापना वातावरण के लिए उपयुक्त।
व्यापक रूप से लागू: हाइड्रोलिक, वायवीय, पानी के दबाव और उच्च दबाव, उच्च गति, कम गति और अन्य कामकाजी परिस्थितियों के लिए उपयुक्त।
आवेदन क्षेत्र:
हाइड्रोलिक प्रणाली, वायवीय उपकरण, पानी के दबाव उपकरण।
उच्च दबाव घूर्णन मशीनरी, कम गति वाले भारी-लोड उपकरण।
औद्योगिक उपकरण, इंजीनियरिंग मशीनरी, ऑटोमोबाइल और एयरोस्पेस और अन्य क्षेत्र।
सामग्री चयन:
1। मिलान ओ-रिंग सामग्री का चयन किया जा सकता है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: मानक सामग्री PTFE4, अन्य वैकल्पिक सामग्री PTFE1, PTFE2, PTFE3, PTFE5।
RCX18 सामग्री: HPU।

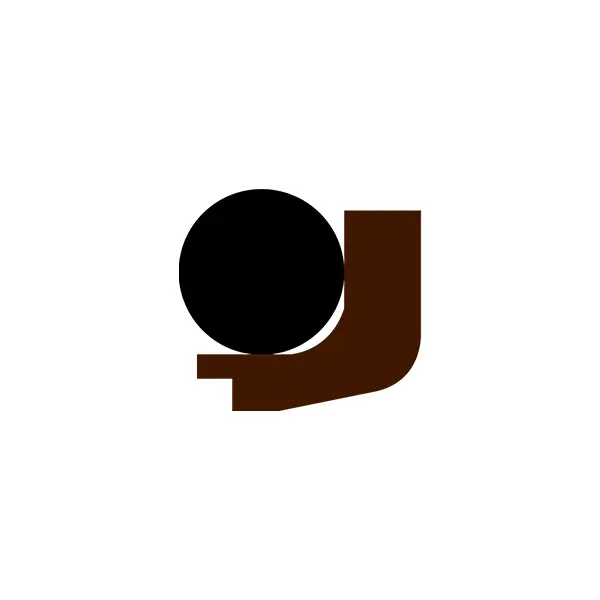

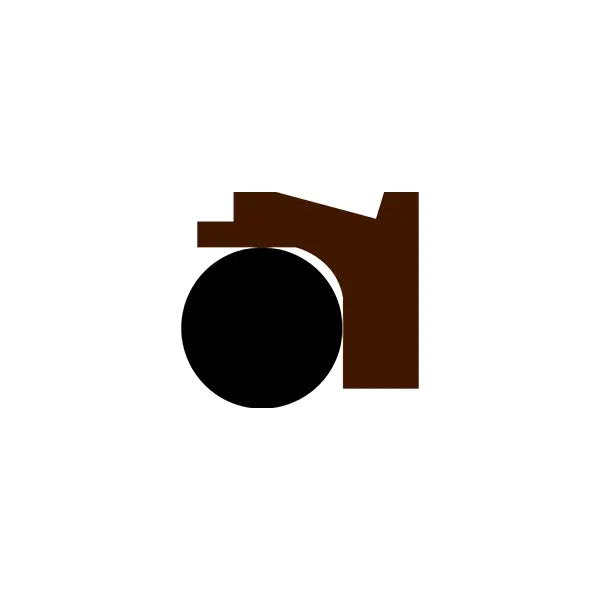

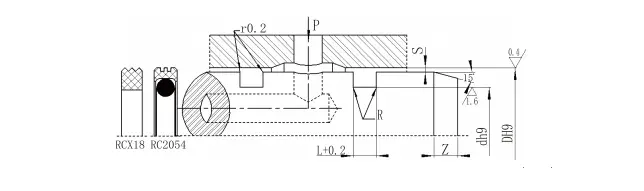

संरचनात्मक आरेख

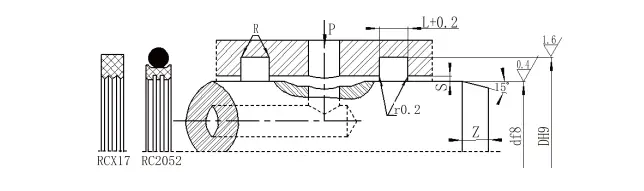

ऑर्डर मॉडल RC2052-80X91X4.2-PTFE3-RO1 मॉडल-DXDXL-MATERIAL कोड ऑर्डर मॉडल RCX17-80X91X4.2-HPU मॉडल-DXDXL-MATERIAL CODE
ऑर्डर मॉडल RC2054-80X69X4.2-PTFE3-RO1 मॉडल-D*D*L-MATERIAL CODE ORDER मॉडल RCX18-80X69X4.2-HPU मॉडल-डी*डी*एल-मटेरियल कोड

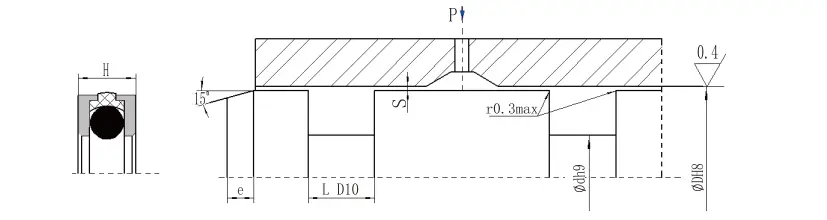

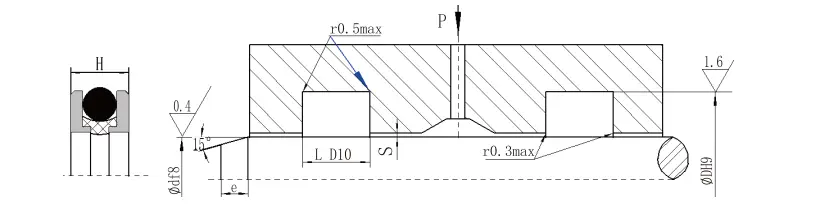

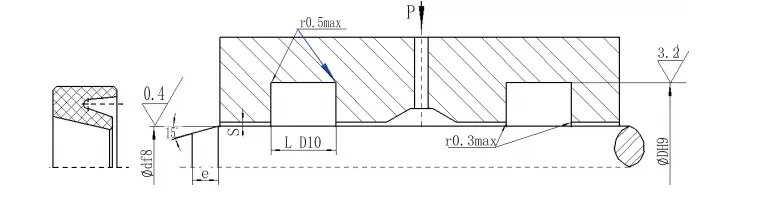

आरडीआई स्थापना आयाम
| DF8 | DH9 | एल डी 10 | H | अंतराल | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | डी+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | d+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | डी+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | d+२४ | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | कृपया हमारी कंपनी से परामर्श करें | ||||
चामर लंबाई
| रॉड व्यास | Chamfer लंबाई E। |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
आरडीए स्थापना आयाम
| DH8 | dh9 | एल डी 10 | H | अंतराल | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | डी-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | डी-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
चामर लंबाई
| रॉड व्यास | Chamfer लंबाई E। |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

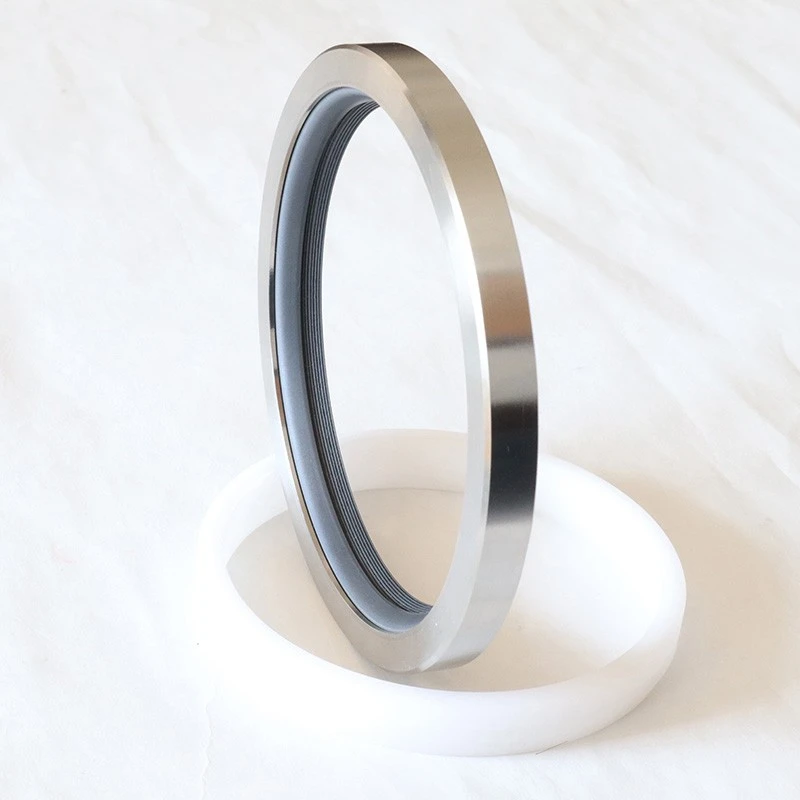

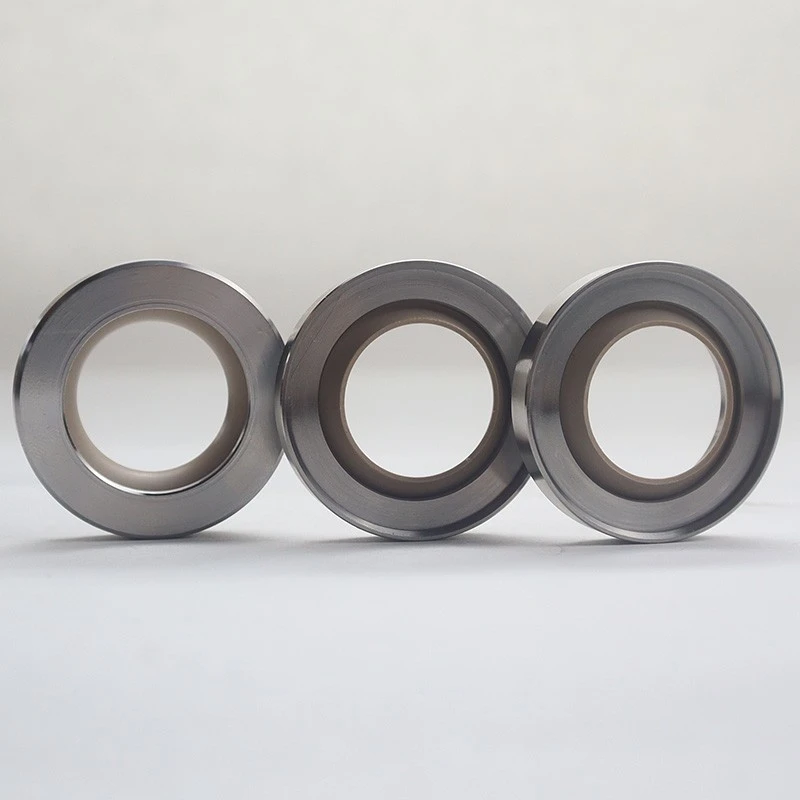

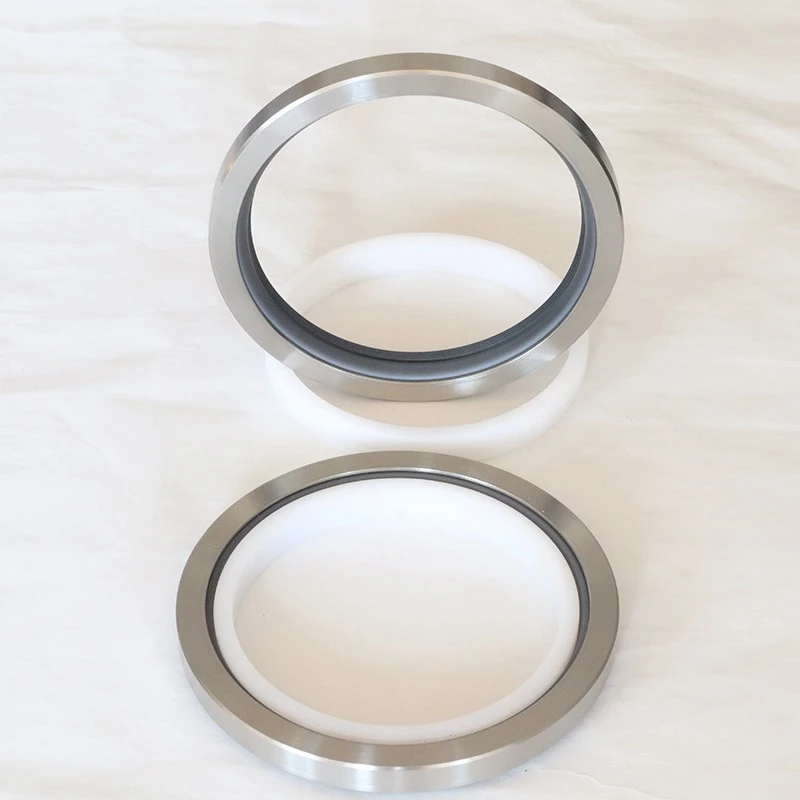

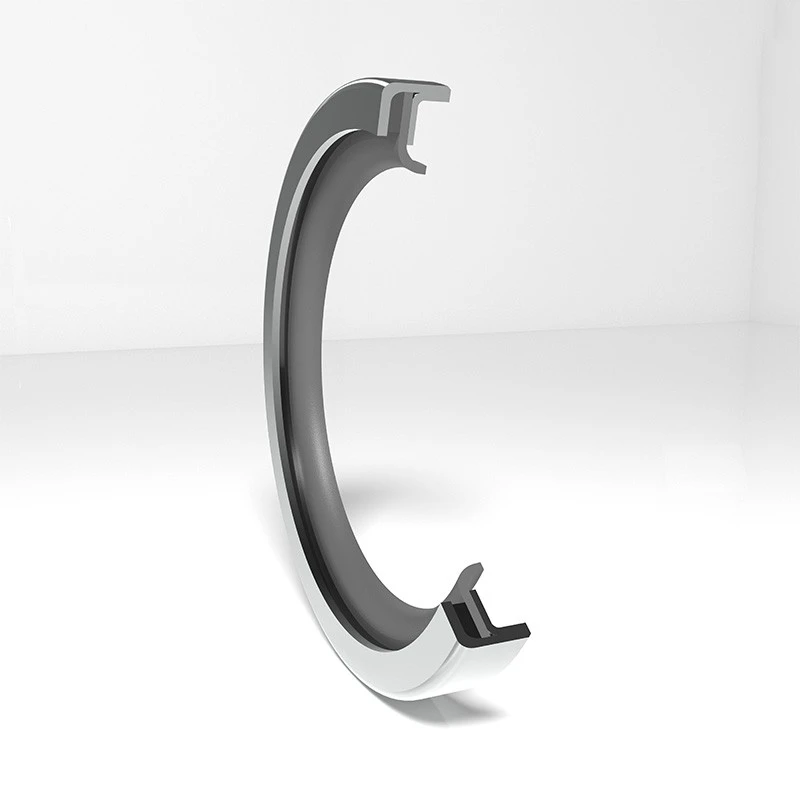

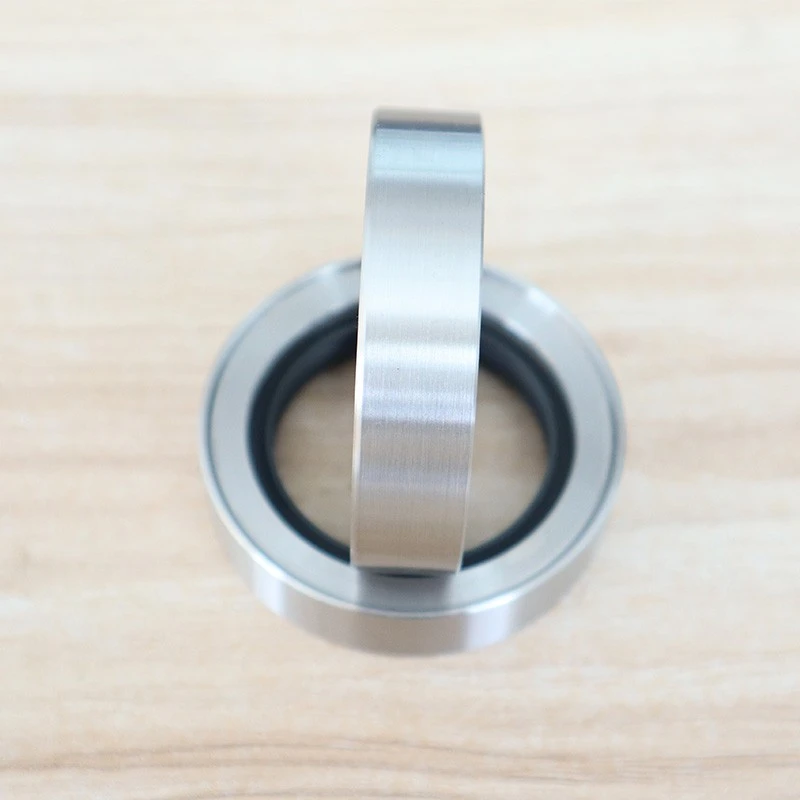

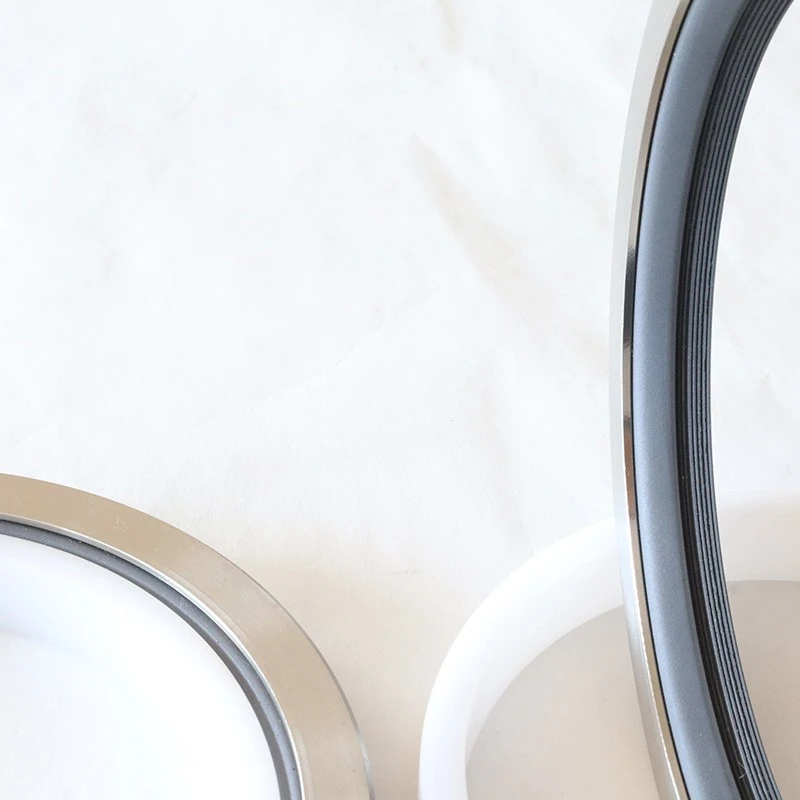

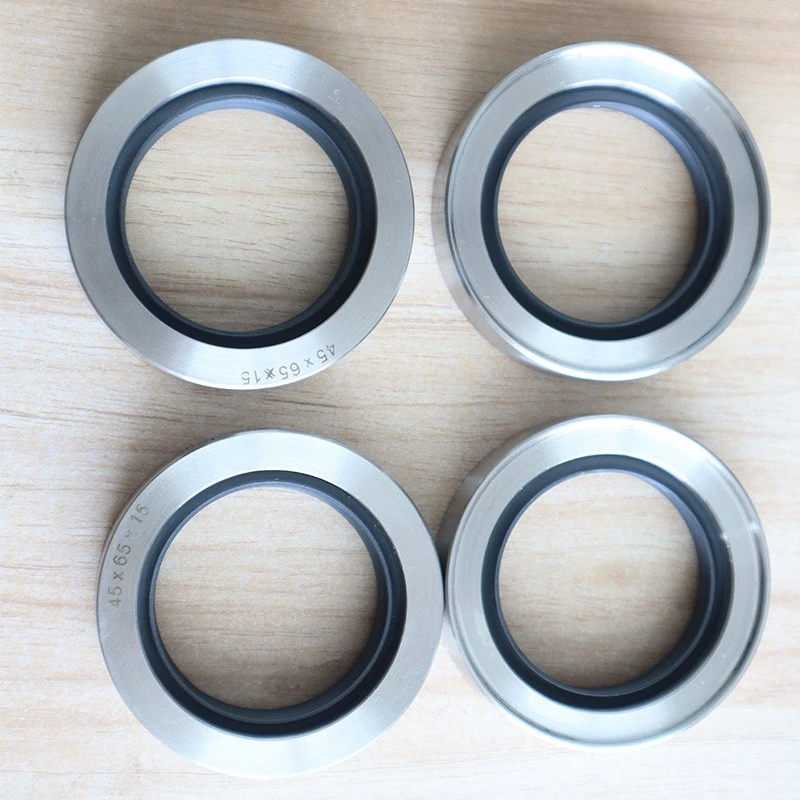

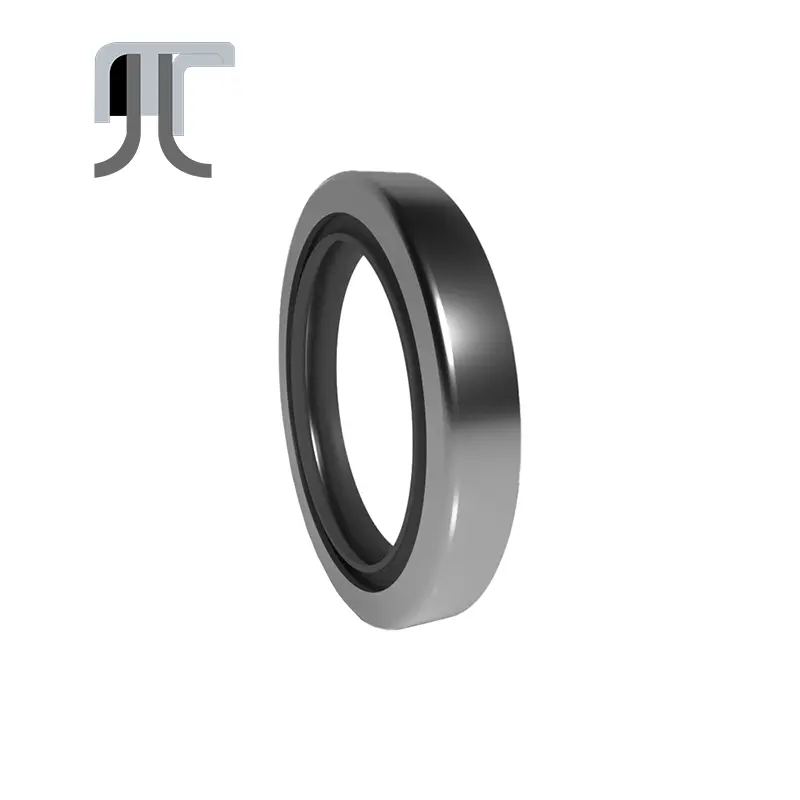

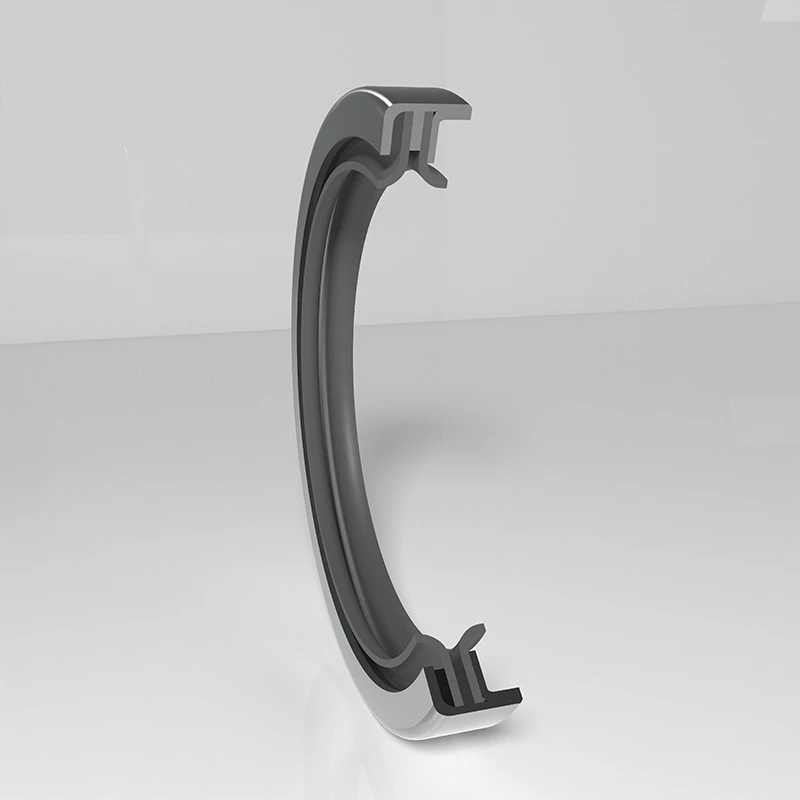

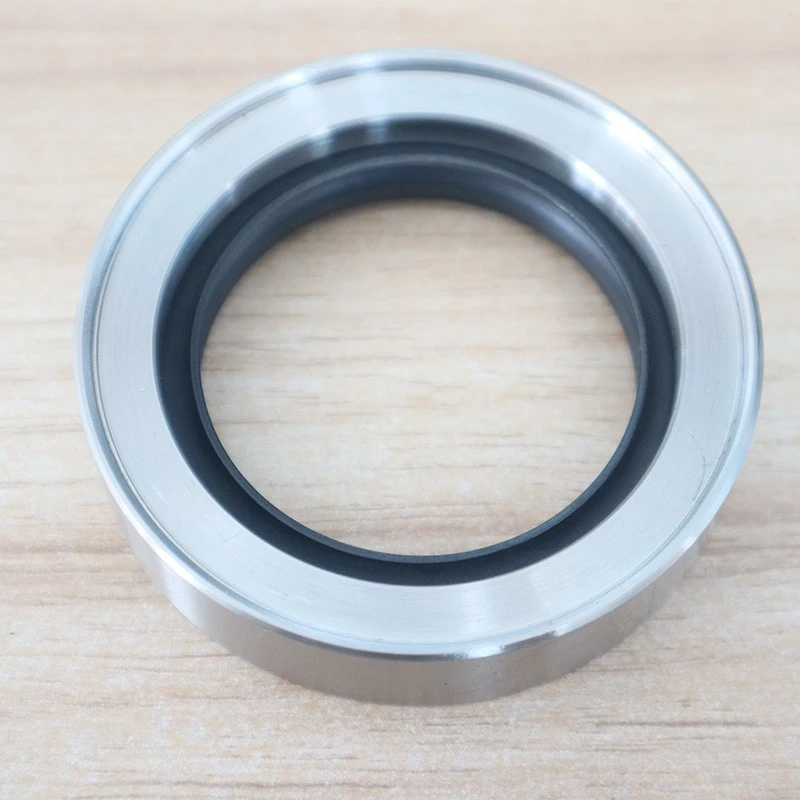

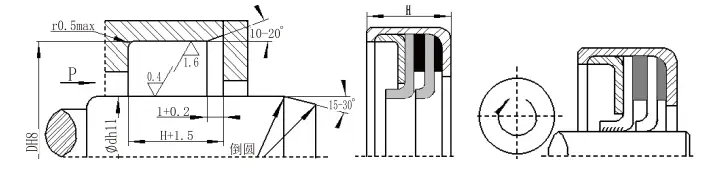

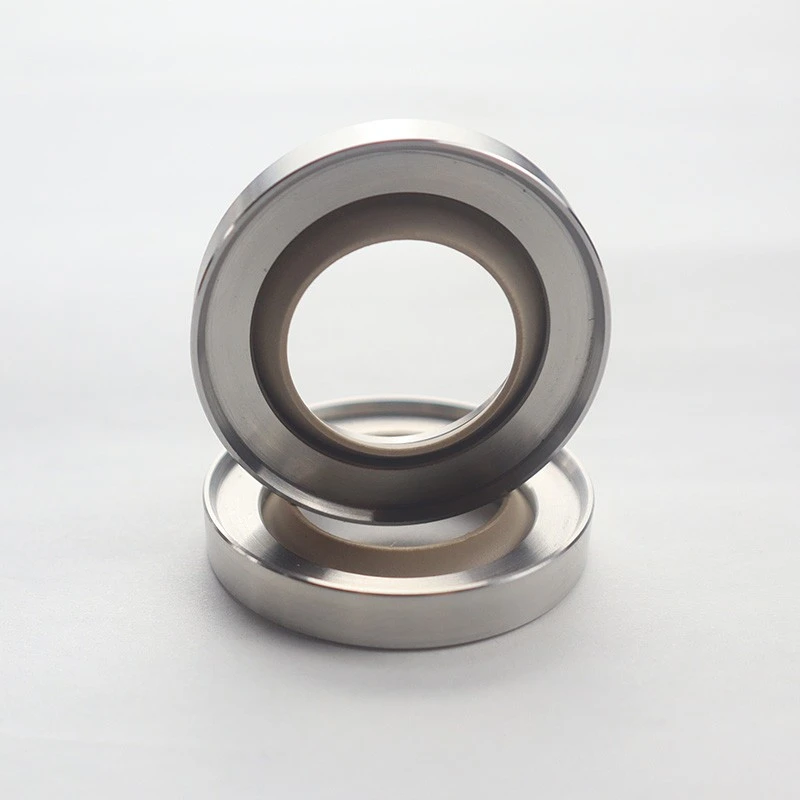

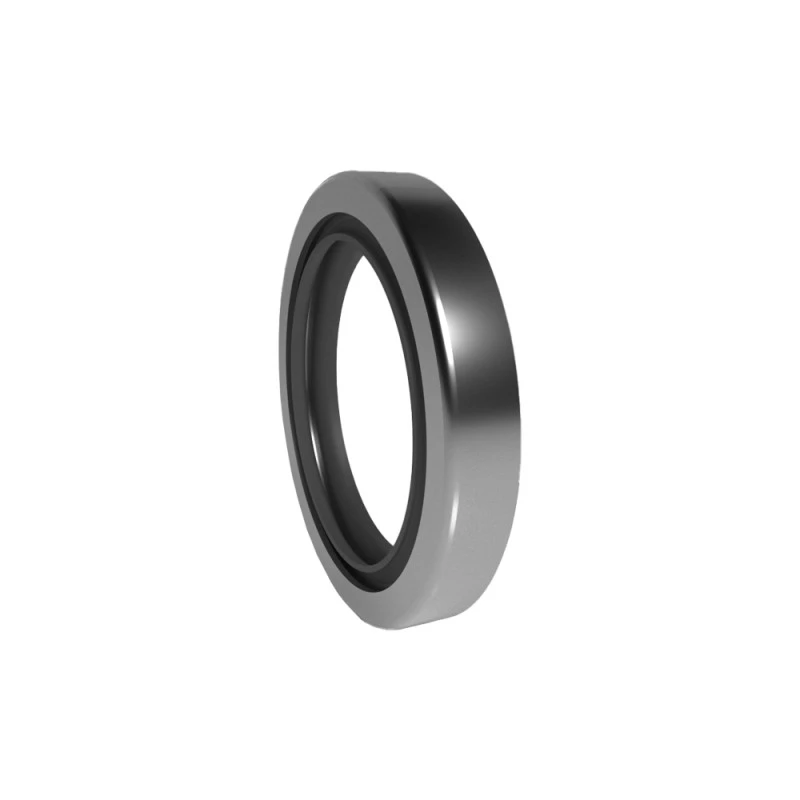

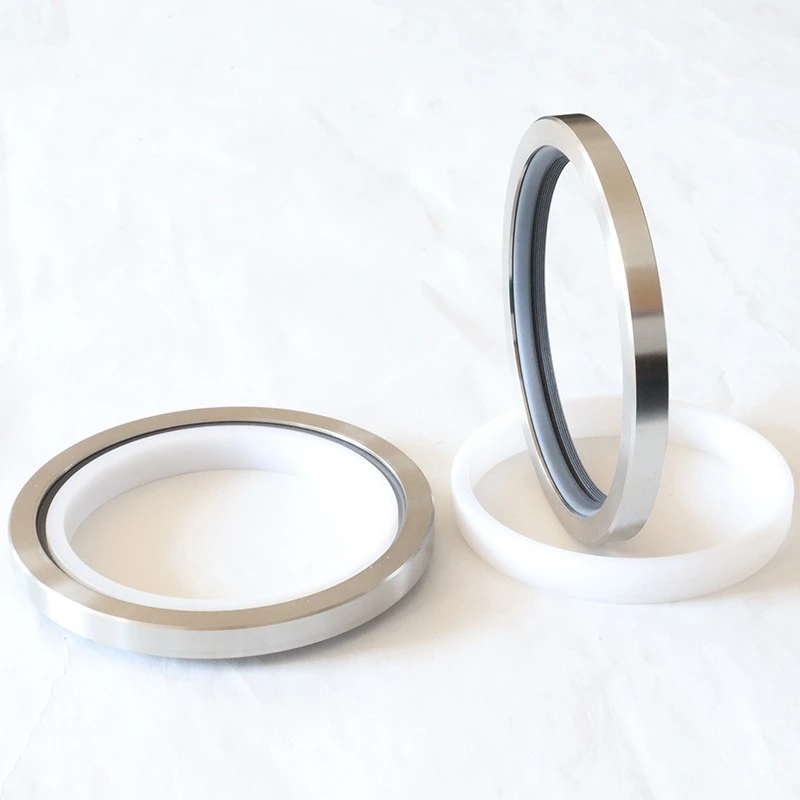

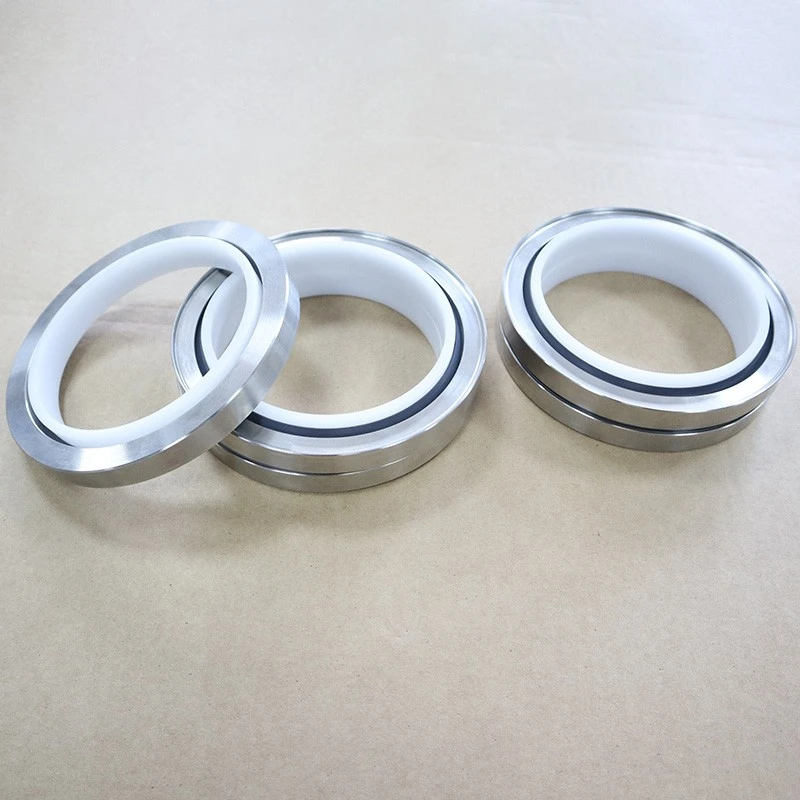

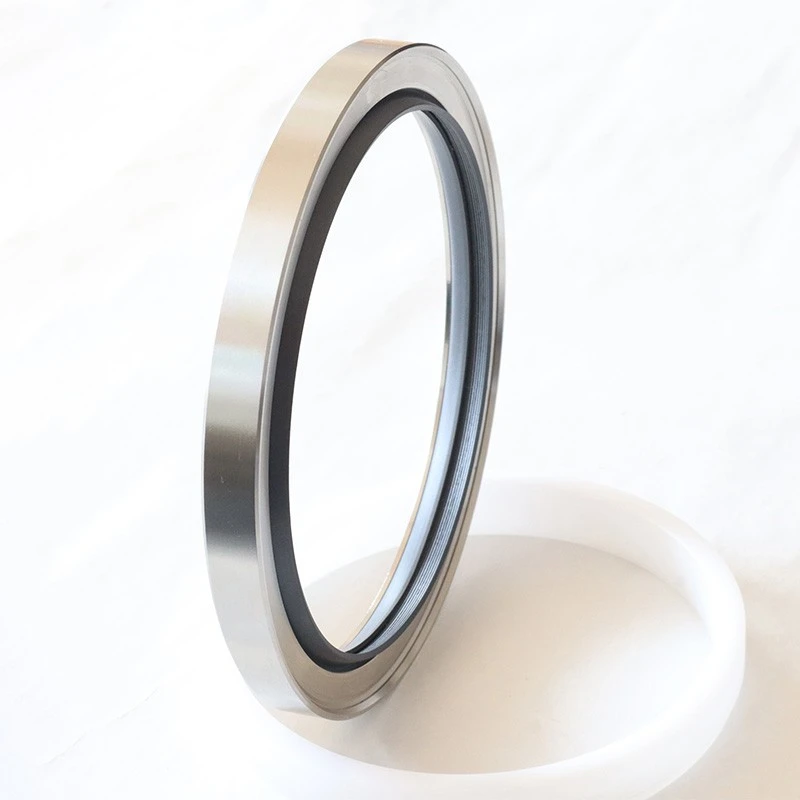

आरसीएस टाइप पीटी एफई पावर ऑयल सील (पीटीएफई तेल सील)

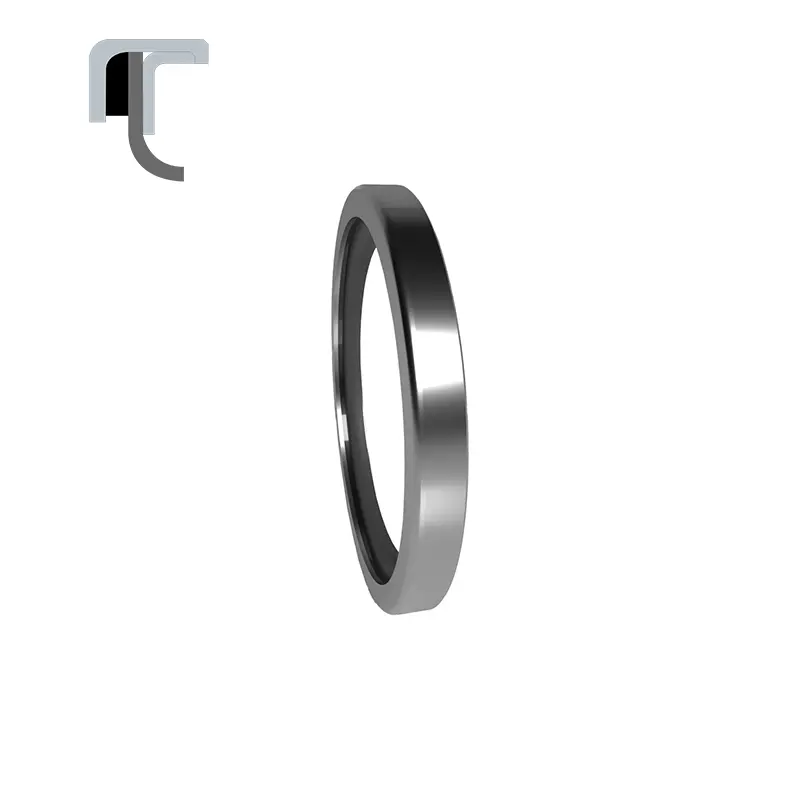

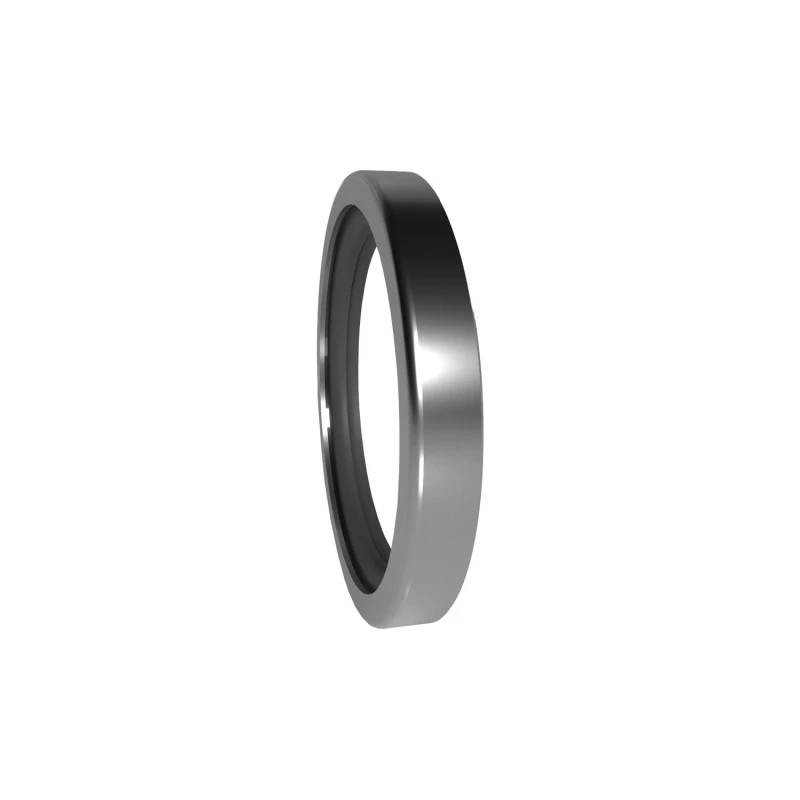

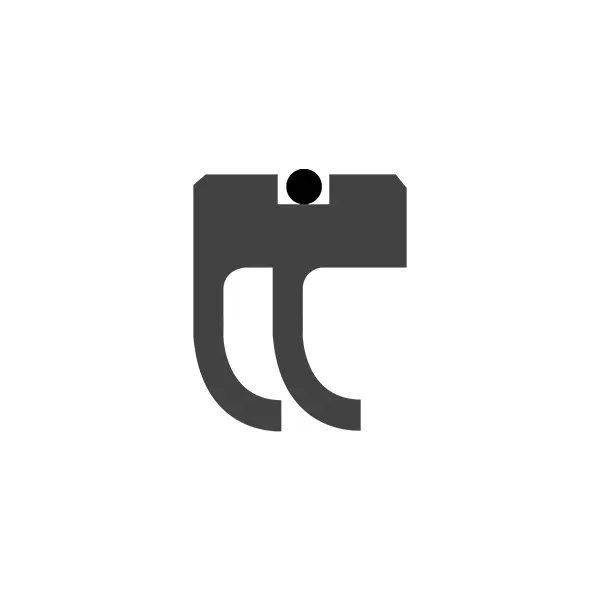

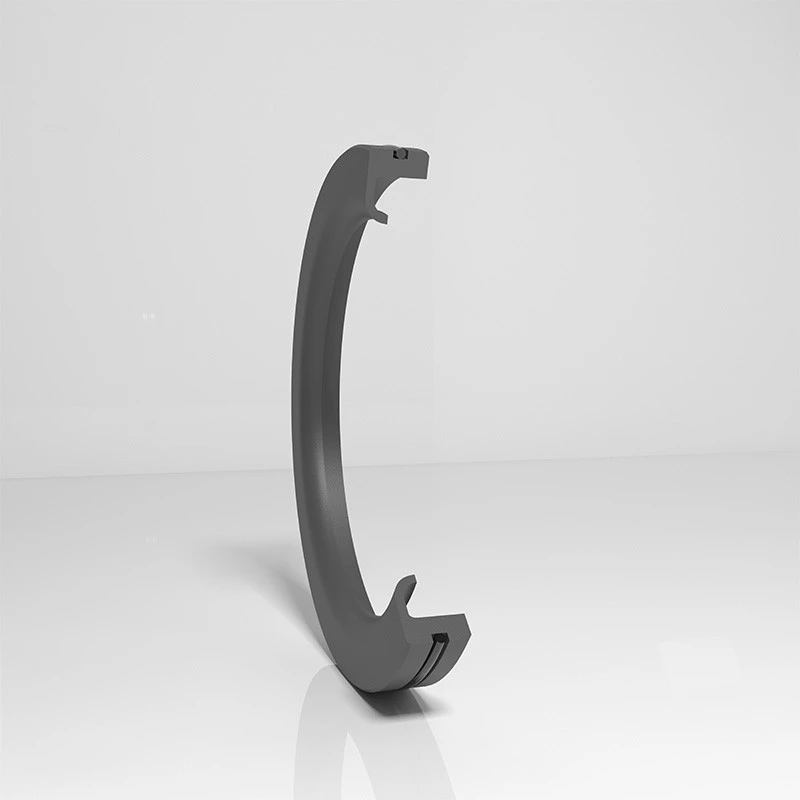

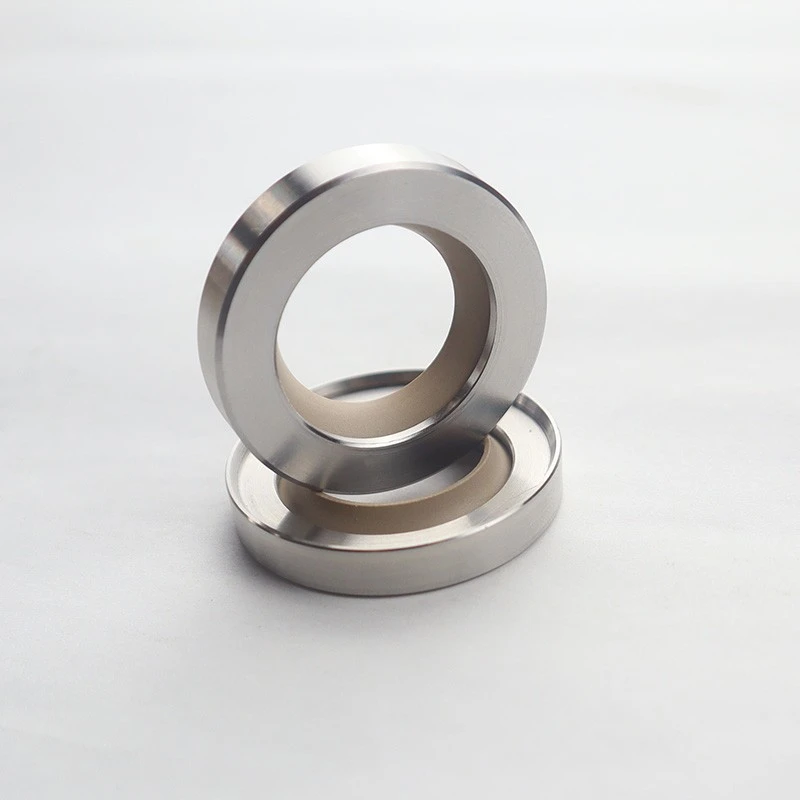

RC2057 टाइप फुल पीटी फे ऑयल सील

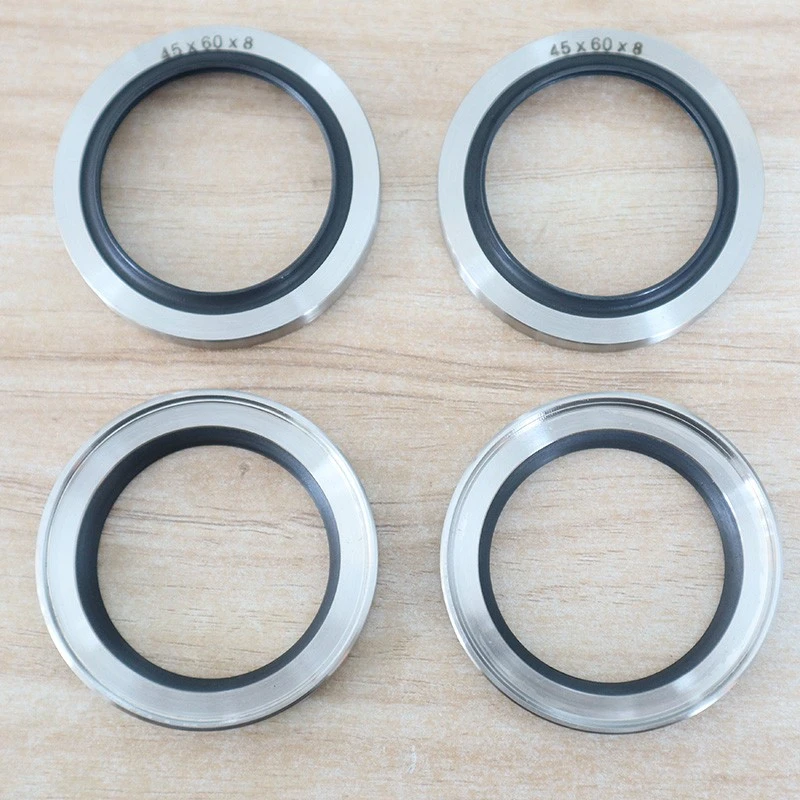

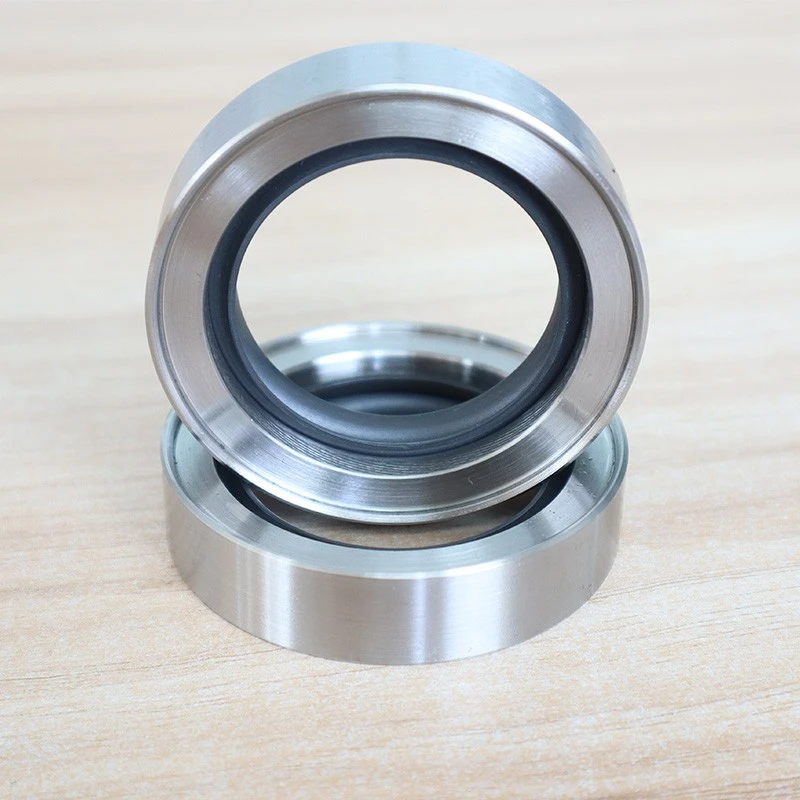

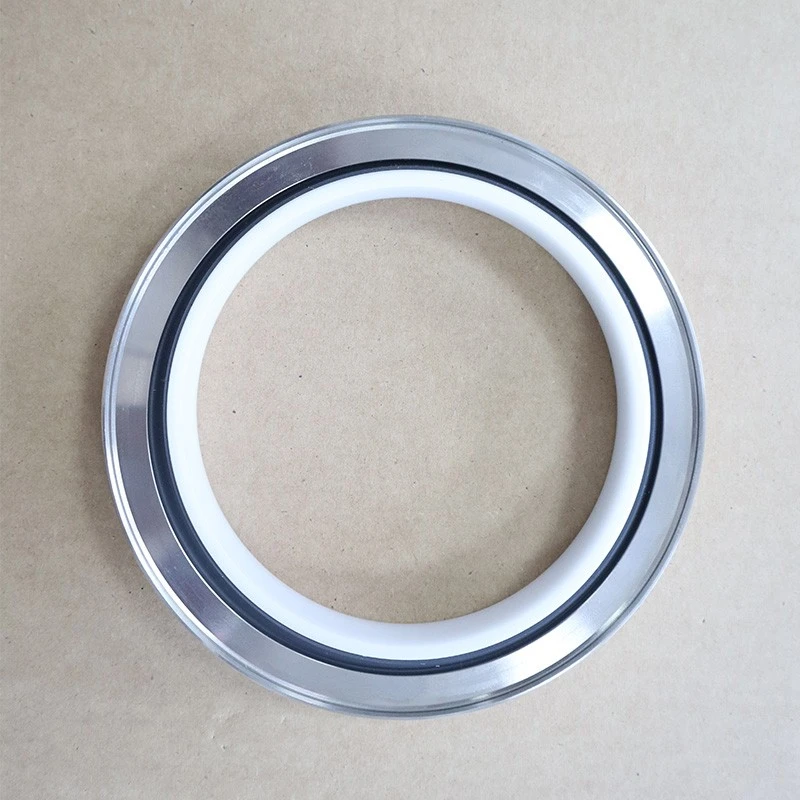

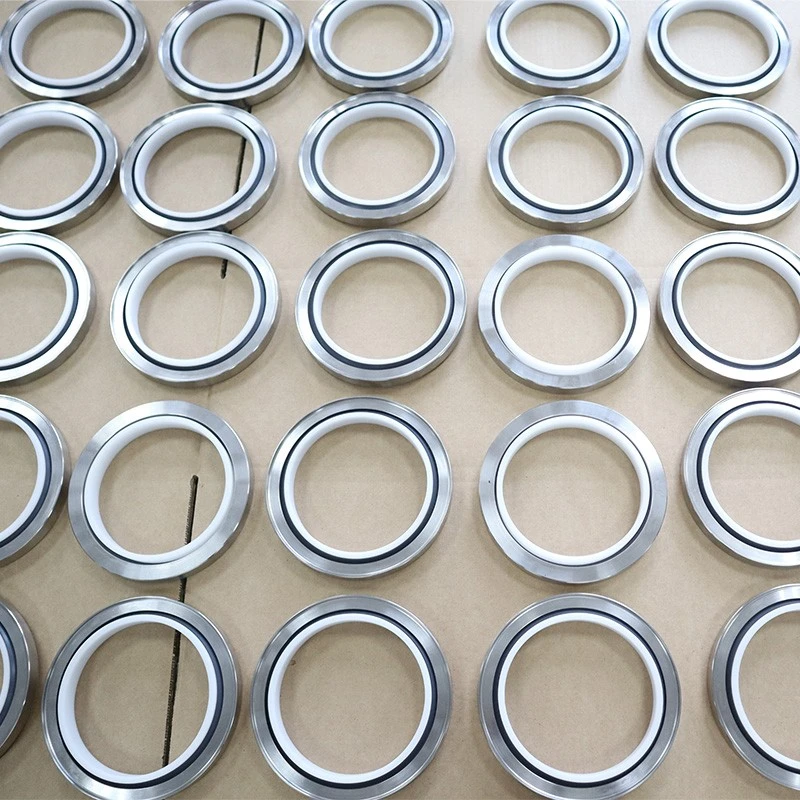

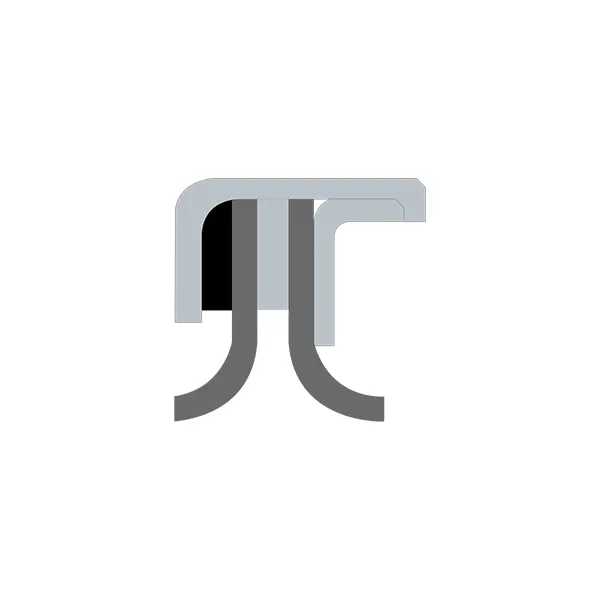

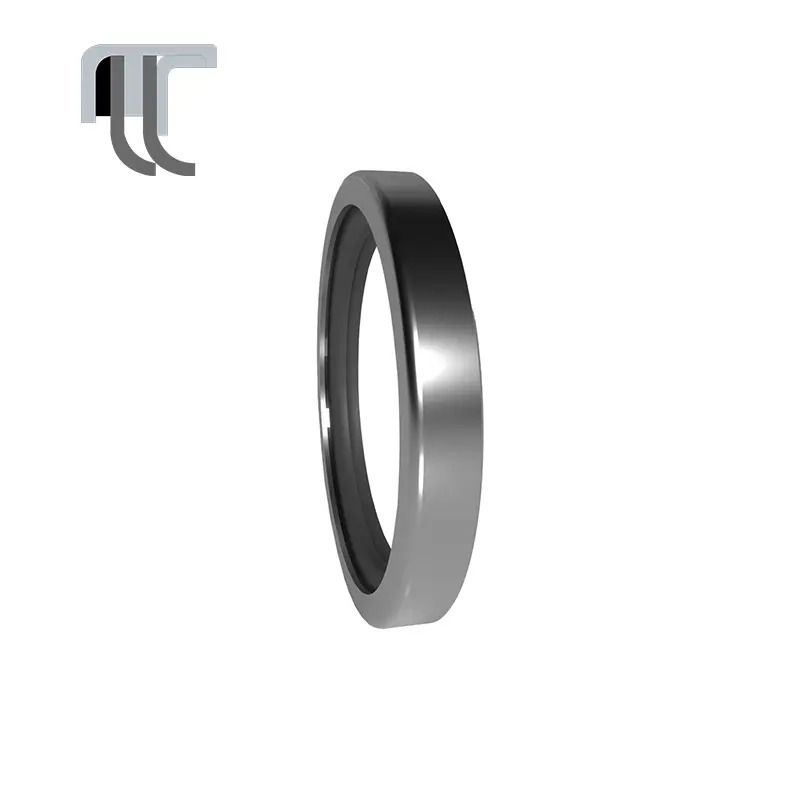

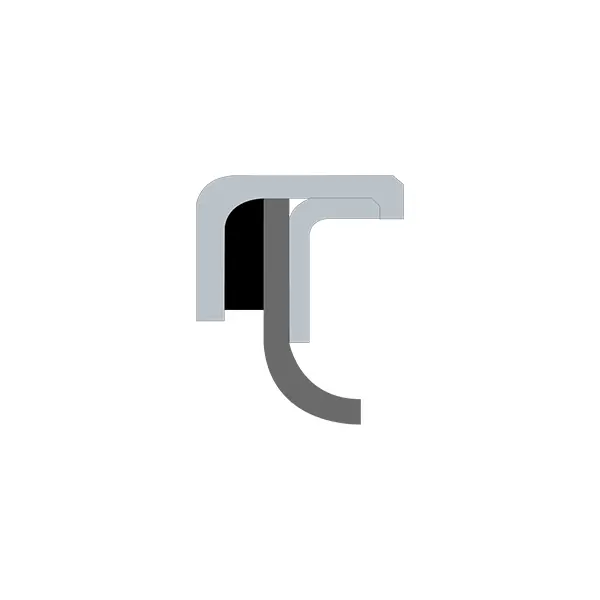

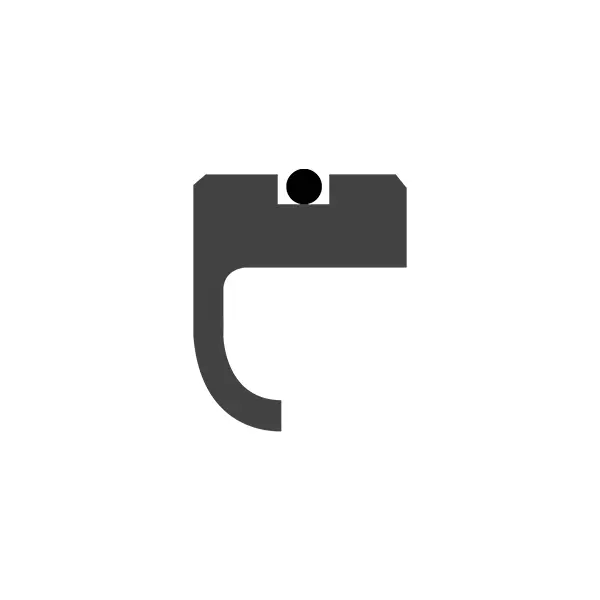

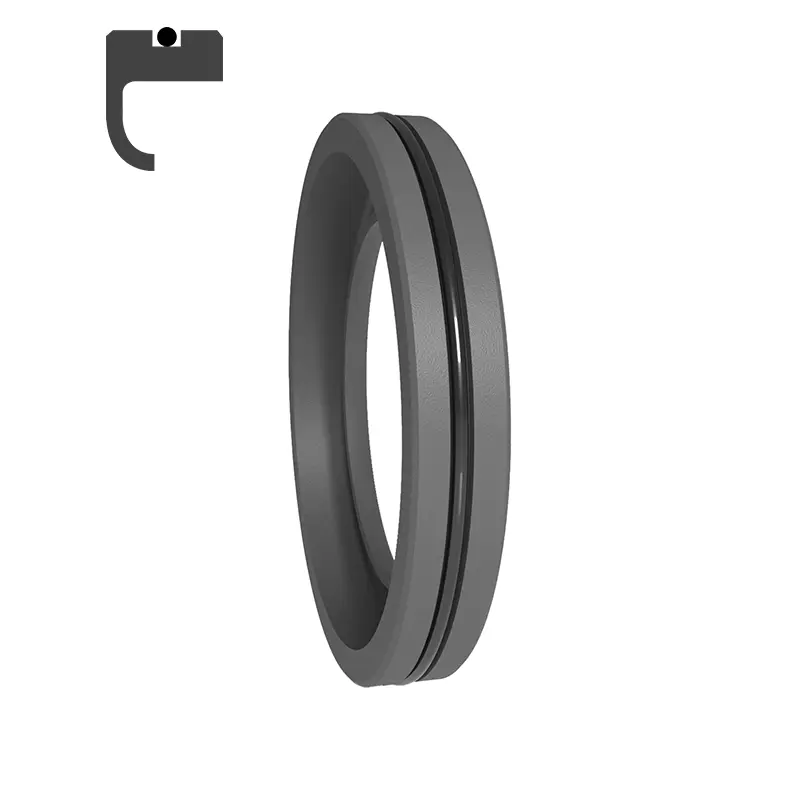

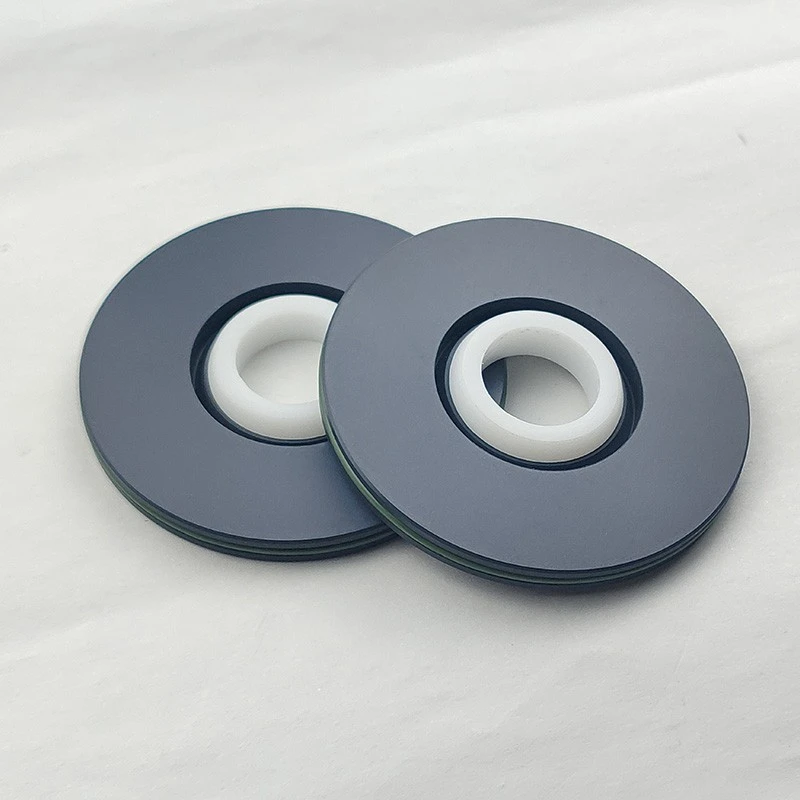

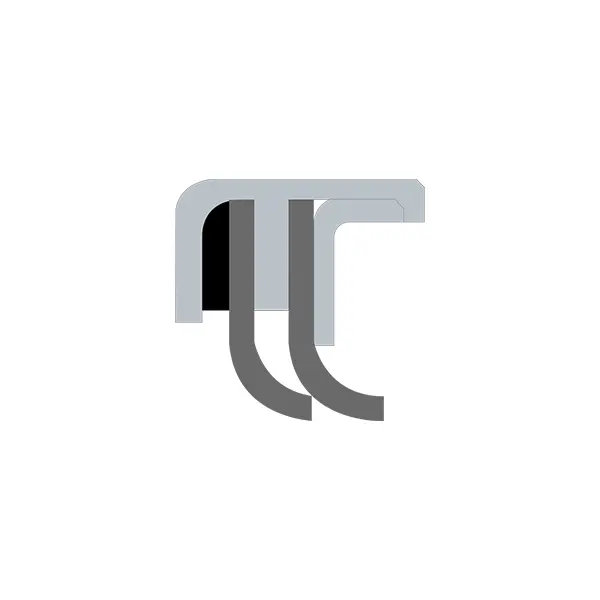

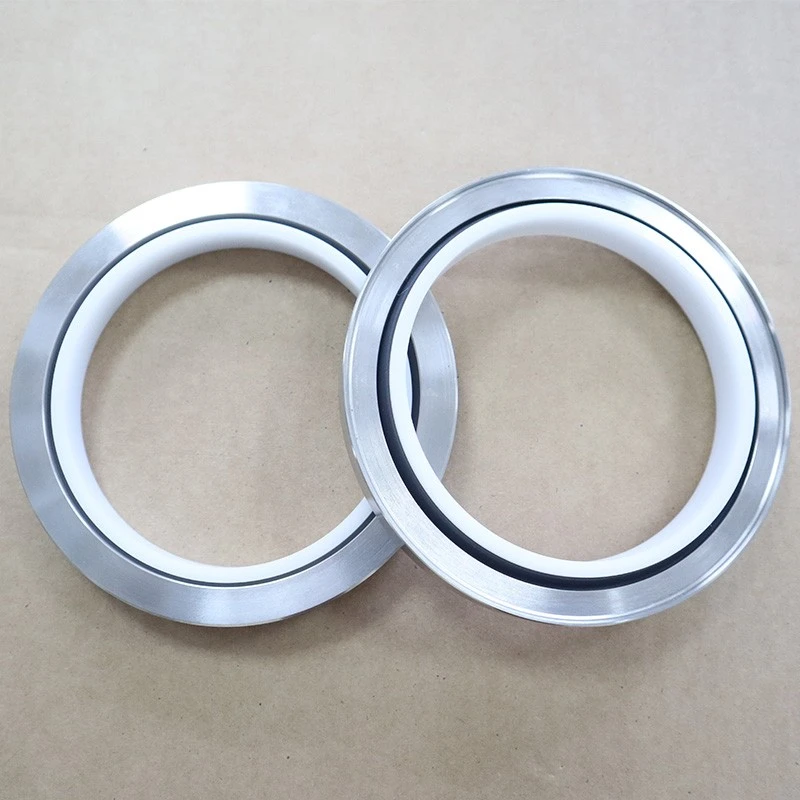

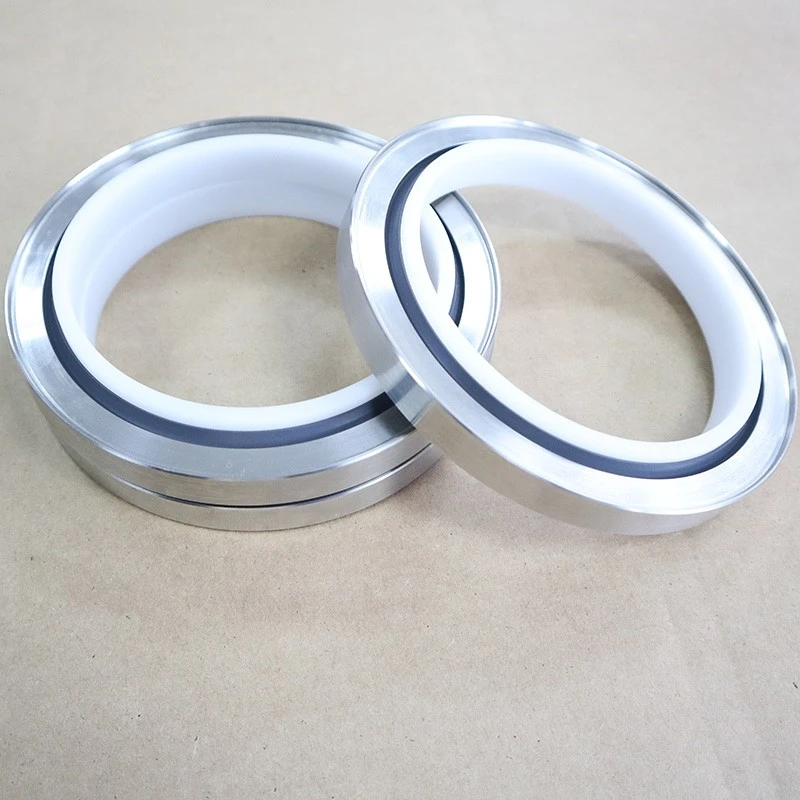

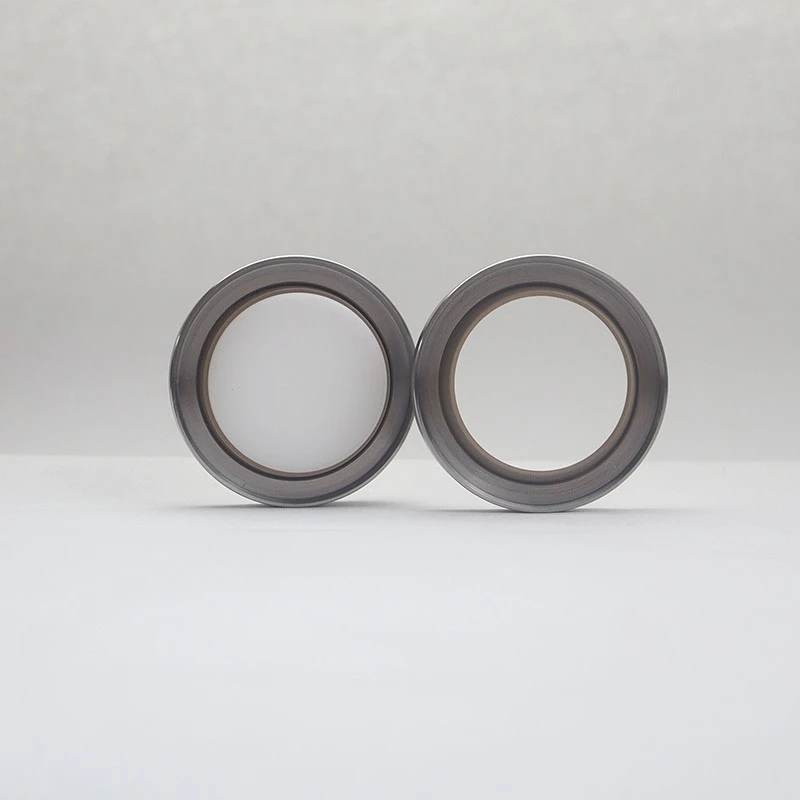

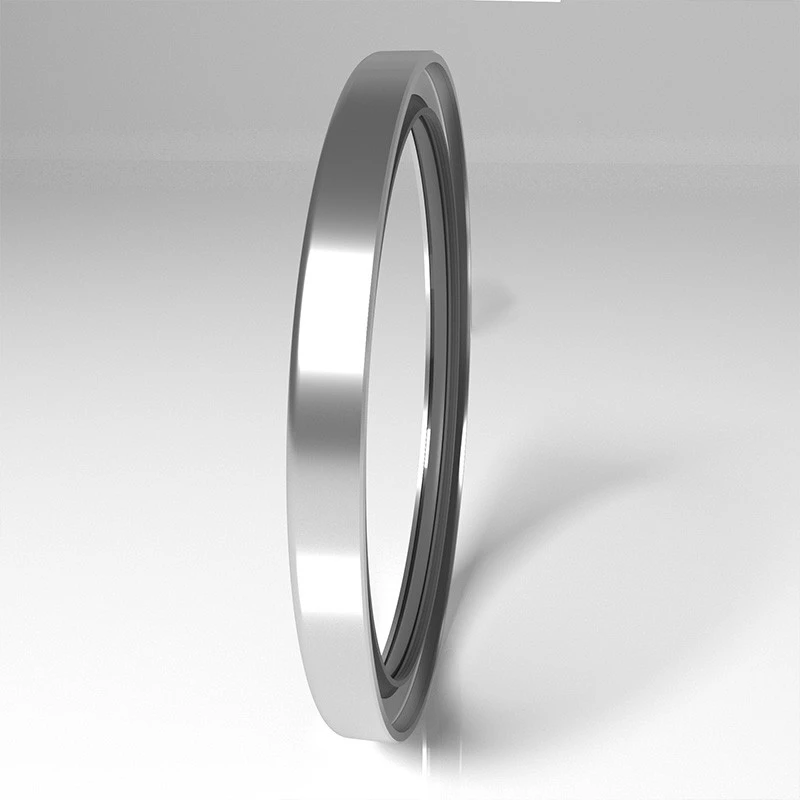

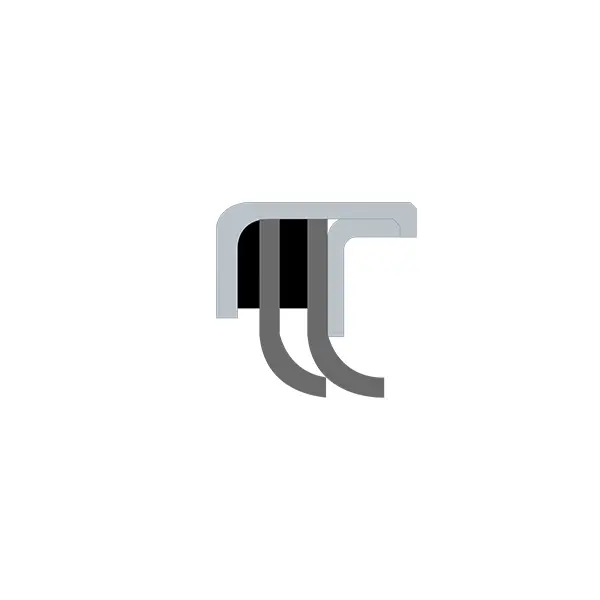

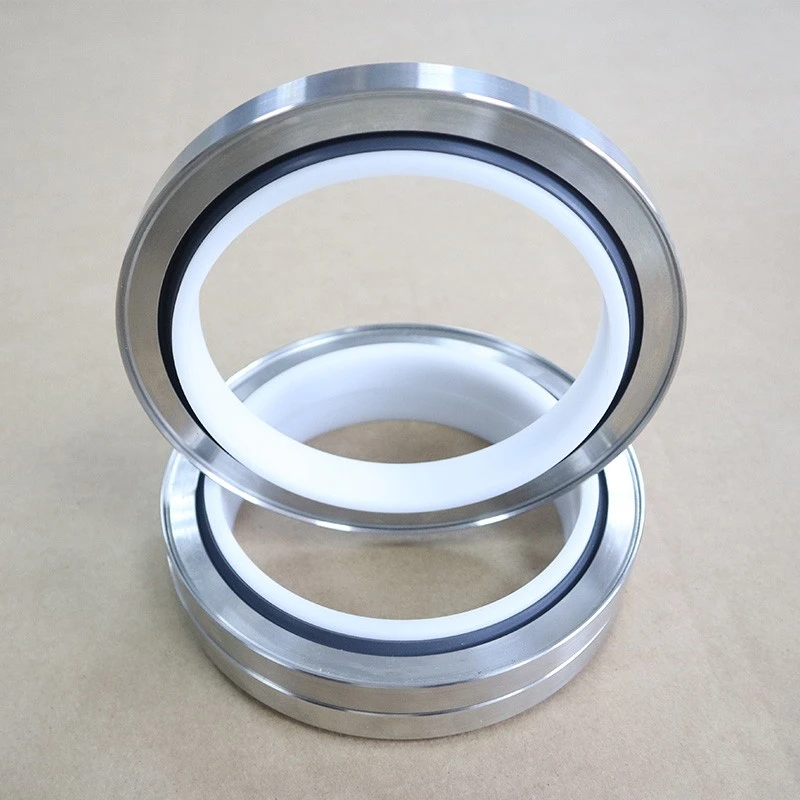

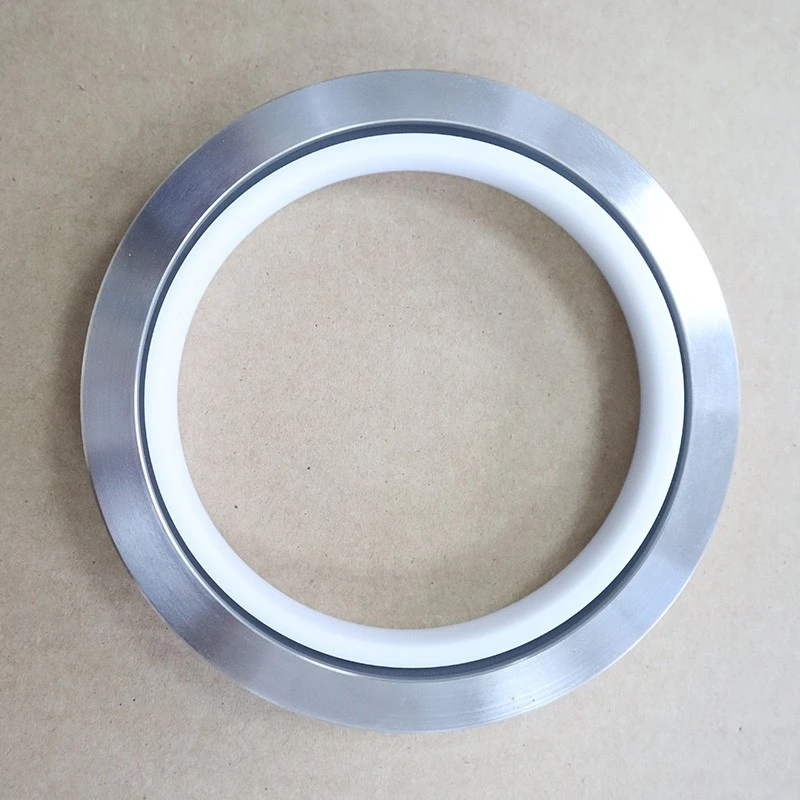

RCS प्रकार PTFE पावर ऑयल सील धातु फ्रेम, PTFE सील लिप और आंतरिक स्थिर सील से बना है। इसे एक प्रकार, बी प्रकार, सी प्रकार, डी प्रकार, आदि में विभाजित किया गया है। RC2057 टाइप फुल पीटीएफई ऑयल सील को एक प्रकार और बी प्रकार में विभाजित किया गया है, विशेष रूप से ऐसे अवसरों के लिए उपयुक्त जहां पारंपरिक तेल सील आवश्यकताओं को पूरा नहीं कर सकते हैं। विशेषताएँ:
1। रासायनिक संक्षारण प्रतिरोध
2। चौड़ा तापमान सीमा
3। कम स्नेहन और तेल-मुक्त स्नेहन के लिए उपयुक्त
4। न्यूनतम बिजली की खपत प्राप्त करने के लिए कम घर्षण
5। उच्च लाइन गति के लिए उपयुक्त
6। लंबी अवधि के शटडाउन के बाद स्टार्ट-अप के लिए कोई चिपका, कम प्रतिरोध
7। शाफ्ट को घूर्णन के लिए उपयुक्त जो कठोर नहीं किया गया है (PTFE लिप का उचित चयन)
8। उच्च दबाव वाले अवसरों के लिए उपयुक्त
Ⅰ। विशिष्ट अनुप्रयोग:
रोटरी कंप्रेशर्स, स्क्रू कंप्रेशर्स, ट्रांसमिशन/गियरबॉक्स, ब्लोअर, इंजन, मशीन टूल पंप, हाइड्रोलिक मोटर्स, सेंट्रीफ्यूज, आदि।
Ⅱ। संभोग सतहों के लिए कठोरता आवश्यकताएं
अनुशंसित कठोरता: HRC ≥ 58। आवश्यक कठोरता कई कारकों से संबंधित है। नरम घूर्णन शाफ्ट कम दबाव और कम गति वाली स्थितियों में भी लागू होते हैं। नरम धातुओं के लिए PTFE6 लिप प्लेट्स की सिफारिश की जाती है।
Ⅲ। संभोग सतहों के लिए गुणवत्ता आवश्यकताएं
Ra = 0.2-0.63 a rz = 1-3um rmax = 1-4um
| पार-अनुभागीय आकार | नमूना | दबाव (एमपीए) | तापमान (℃) | रफ़्तार (एमएस) | मध्यम |
|
आरसीएस-ए | 0.5 | -35 ~+200 | 40 | तेल, गैस, पानी, आदि। |
|
आरसीएस-बी | 2 | -35 ~+200 | 20 | तेल, गैस, पानी, आदि। |
|
आरसीएस-सी | 1 | -35 ~+200 | 20 | तेल, गैस, पानी, आदि। |
|
आरसीएस-डी | 2 | -35 ~+200 | 20 | तेल, गैस, पानी, आदि। |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | लगभग सभी मीडिया |
|
RC2057-B | 2 | -35 ~+200 | 20 | लगभग सभी मीडिया |
Ⅳ। द्रव शक्ति सर्पिल प्रवाह पैटर्न:
आरसीएस-डी प्रकार सीलिंग क्षमता में सुधार करने के लिए एक सर्पिल प्रवाह पैटर्न संरचना के साथ एक लिप प्लेट को अपनाता है। घूर्णन शाफ्ट को केवल एक दिशा में घूमने की अनुमति दी जाती है।
RC20658 स्थापना आयाम
| नमूना | DF8 | DH9 | एल डी 10 | धूर्तता |
| RC2065A | 400-3000 | d+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | d+17.5 | ||
| > 3000 | कृपया हमारी कंपनी से परामर्श करें | |||
चामर लंबाई
| रॉड व्यास | Chamfer लंबाई E। |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

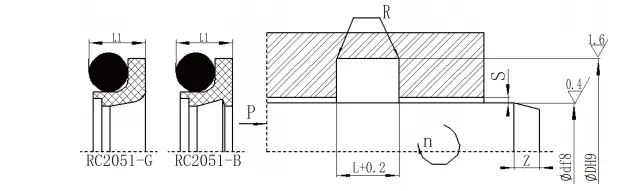

विनिर्देश और आयाम:
| D F8 मानक RC2051 | D F8 प्रकाश लोड RC2051-क्यू | D F8 भारी भार RC2051-Z | D H9 | L+0.2 | L1 | आरमैक्स | Sअधिकतम | Zमिन | d0 | ||
| <10mpa | <20MPA | <40MPA | |||||||||
| - | 5 ~ 15.9 | - | d+4.5 | 3। 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0। 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | d+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0। 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | d+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 7। 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | d+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | d+19.4 | 12। 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | d +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | डी+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
नोट: 1। शाफ्ट व्यास mm30 मिमी के लिए, खुले नाली का उपयोग करने की सिफारिश की जाती है। लाइट लोड प्रकार को बंद खांचे में स्थापित करना आसान है।
2। यह अनुशंसा की जाती है कि घूर्णन शाफ्ट की सतह की कठोरता HRC> 58 है।

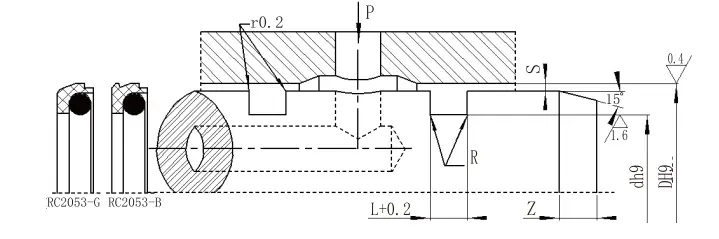

RC2053
| एपर्चर रेंज D H9 | नाली व्यास D H9 | नाली चौड़ाई एल+0.2 | सील ऊंचाई एल 1 | गोल कोनें आरमैक्स | रेडियल क्लीयरेंस एस | नाला ज़मीन | ओ-रिंग वायर व्यास D0 | ||
| <10mpa | <20MPA | <40MPA | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | डी -15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | डी -19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
नोट: 1। शाफ्ट व्यास के लिए, 30 मिमी, खुले नाली की सिफारिश की जाती है।
RC2052
| शाफ्ट व्यास D F8 | नाली व्यास D H9 | नाली चौड़ाई एल+0.2 | रेडियल क्लीयरेंस एसअधिकतम | गोल कोनें आरअधिकतम | नाला जेडमिन | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | d+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | d+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | डी+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | d+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | डी+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | डी+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
नोट: 1। शाफ्ट व्यास के लिए, 30 मिमी, खुले नाली की सिफारिश की जाती है।
2। दबाव के लिए> 30 एमपीए, सील रूट क्षेत्र H8/F8 सहिष्णुता का उपयोग करता है।
RC2054| एपर्चर रेंज D H9 | नाली व्यास D H9 | नाली चौड़ाई एल+0.2 | रेडियल क्लीयरेंस एसअधिकतम | गोल कोनें आरअधिकतम | नाला जेडमिन | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | डी -15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| प्रोफ़ाइल | नमूना | दबाव (एमपीए) | तापमान (℃) | संदर्भ गति (एमएस) |
संदर्भ पीवी मूल्य MPA.M/S | मिडिया |
|
RC2051-B | ≤70 (मानक) | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | <2 | ≤5 | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| ≤30 (उच्च गति) | -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | <6 | ||||
|
Rc051-g | ≤70 (मानक) | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | <2 | ≤5 | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| ≤30 (उच्च गति) | -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | <6 | ||||
|
RC2053-B | ≤70 (मानक) | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | <2 | ≤5 | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| ≤30 (उच्च गति) | -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | <6 | ||||
|
RC2053-G | ≤70 (मानक) | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | <2 | ≤5 | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| ≤30 (उच्च गति) | -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤2 | ≤2.5 | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
|
RC2054 | ≤40 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤2 | - | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||||
|
Rcx18 | ≤20 | -35 ~+100 | ≤0.5 | - | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
|
आरडीआई | <36 | -35 ~+100 | <0.5 | - | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
|
आरडीए | <36 | -35 ~+100 | <0.5 | - | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
|
आरसीएस-ए | 0.5 | -35 ~+200 | 40 | ≤6 | तेल, पानी, गैस, आदि। |
|
आरसीएस-बी | 2 | -35 ~+200 | 20 | ≤1 | तेल, पानी, गैस, आदि। |
|
आरसीएस-सी | 1 | -35 ~+200 | 20 | ≤6 | तेल, पानी, गैस, आदि। |
|
आरसीएस-डी | 2 | -35 ~+100 | 20 | ≤6 | तेल, पानी, गैस, आदि। |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | लगभग सभी मीडिया |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | लगभग सभी मीडिया |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | हाइड्रोलिक तेल, पायस, पानी, ग्रीस, आदि। |
