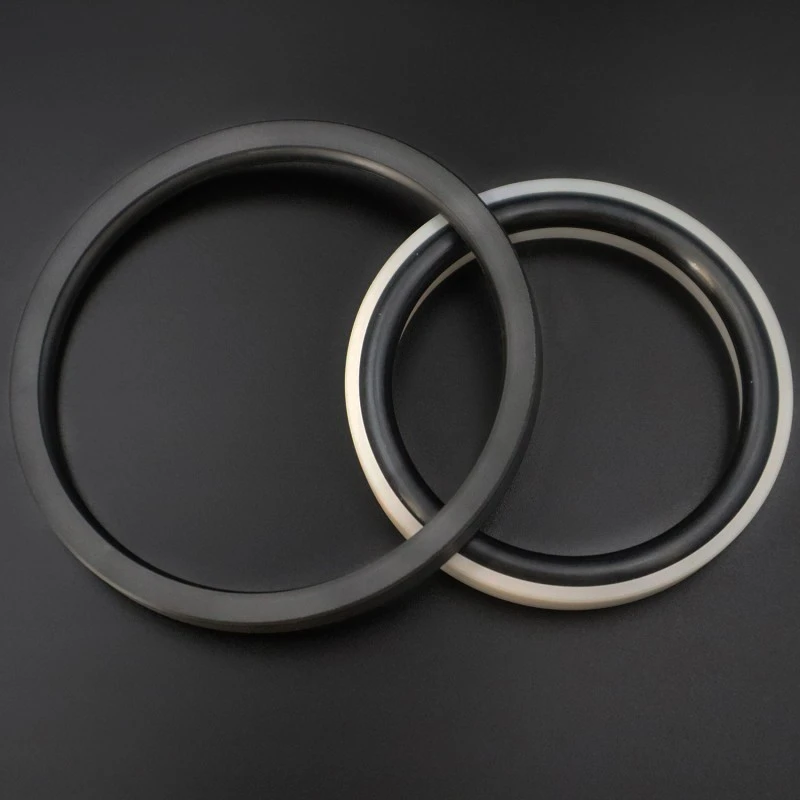

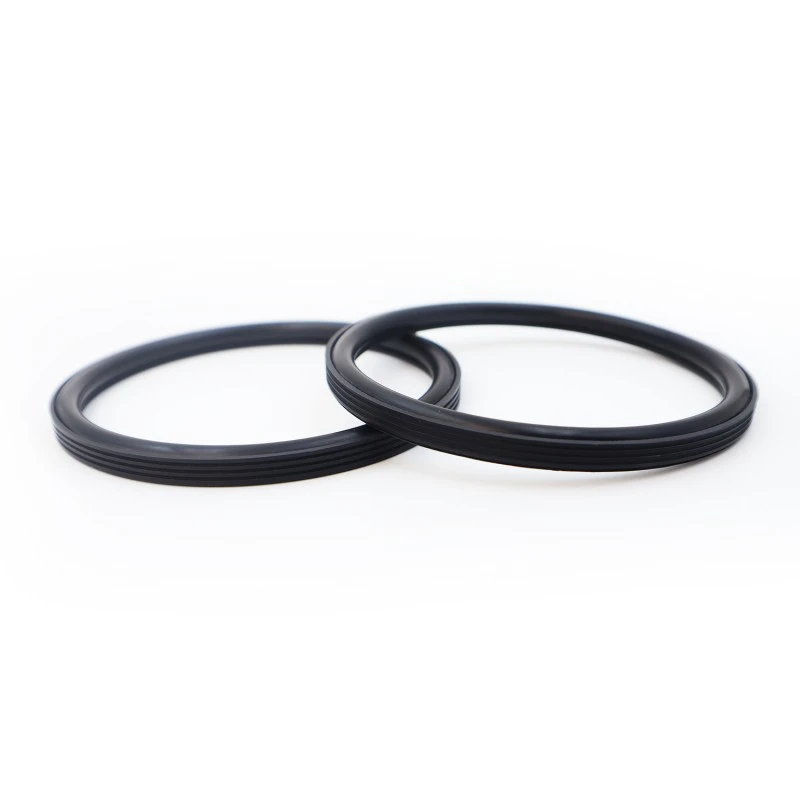

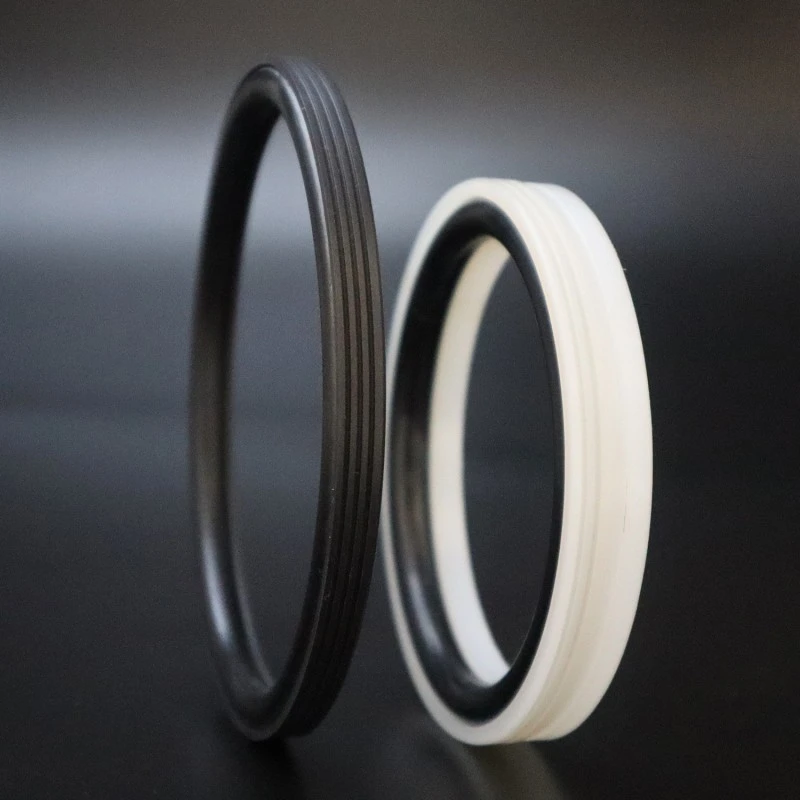

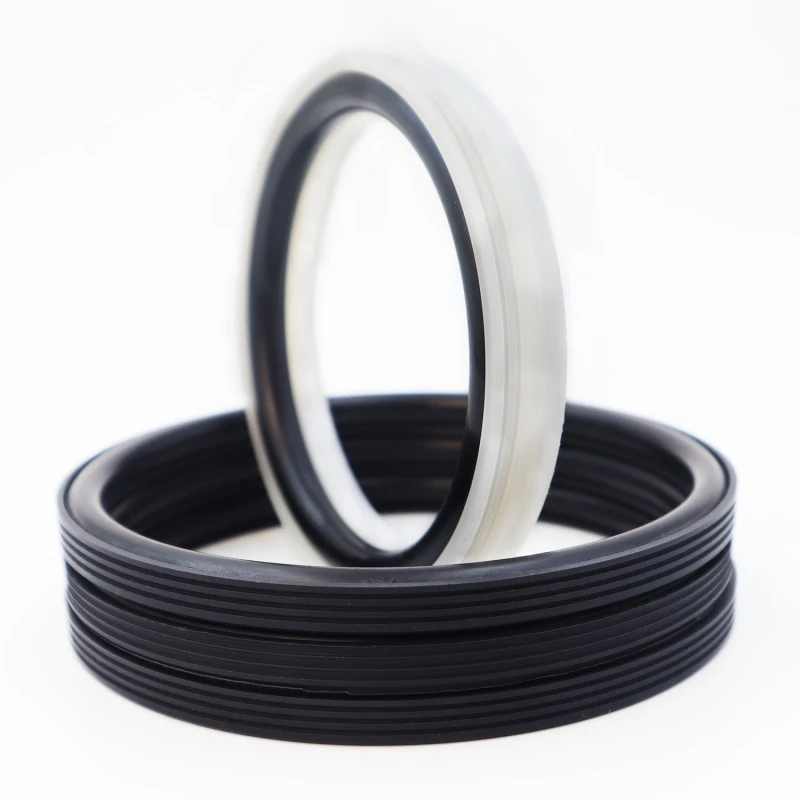

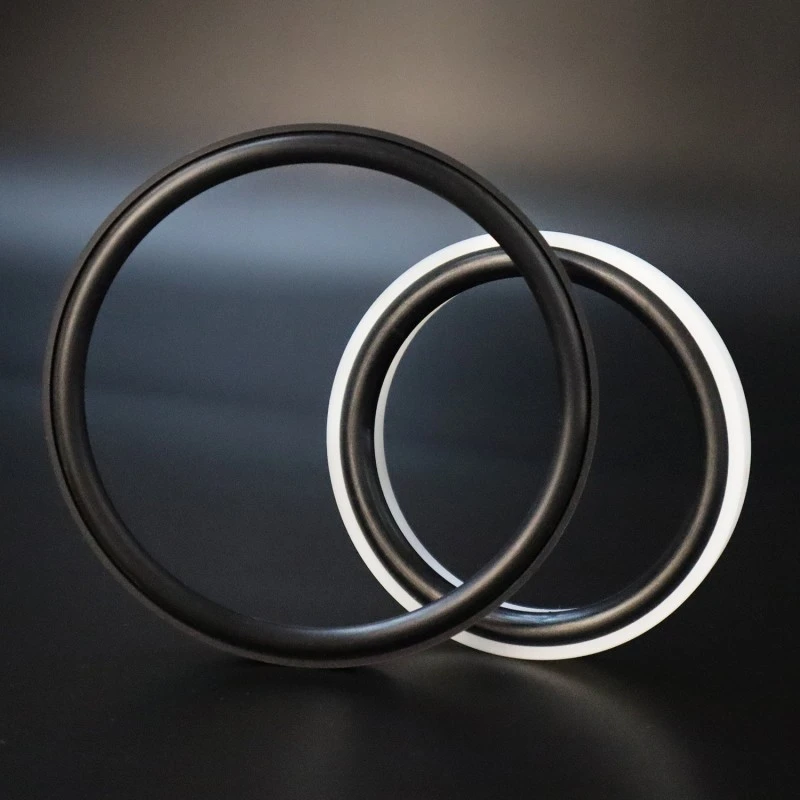

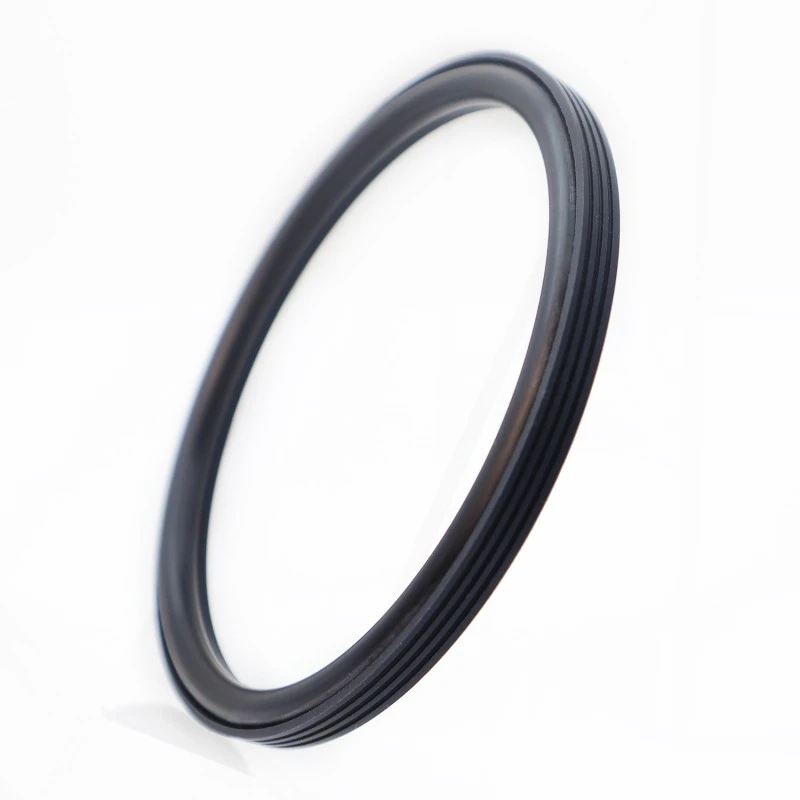

रुइचेन सीलिंग फैक्ट्री द्वारा डिजाइन और निर्मित बोर सील, हाइड्रोलिक प्रत्यागामी और रोटरी गति अनुप्रयोगों में यूनिडायरेक्शनल सीलिंग के लिए उपयुक्त है। इसमें लंबी सेवा जीवन, कम घर्षण, उत्कृष्ट सीलिंग प्रदर्शन, कॉम्पैक्ट संरचना और आसान स्थापना, उपयोग और रखरखाव की विशेषताएं हैं। सील के विशेष सीलिंग लिप और अनुकूलित मोटाई डिजाइन सीमेंट ग्राउट जैसे कठोर मीडिया में भी उत्कृष्ट सीलिंग प्रदर्शन सुनिश्चित करते हैं।
|
दबाव/एमपीए |
तापमान/डिग्री सेल्सियस |
गति / मी/से |
मध्यम |
|
|
प्रत्यावर्ती गति |
घूर्णी गति |
|||
|
≤100 |
-35 से +100°C (एनबीआर ओ-रिंग के साथ) |
≤6 |
≤2 |
पानी, मिट्टी, कच्चा तेल, हाइड्रोलिक तेल, इमल्शन |
|
-20 से +200°C (एफकेएम ओ-रिंग के साथ) |
||||
सामग्री चयन
1. संलग्न ओ-रिंग सामग्री का चयन किया जा सकता है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4 है, अन्य उपलब्ध सामग्रियों में PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, आदि शामिल हैं।
आदेश उदाहरण
ऑर्डर मॉडल: RC2062-80*68.3*7.6-PTFE4-R01
मॉडल - बोर व्यास * नाली व्यास * नाली चौड़ाई - सामग्री कोड

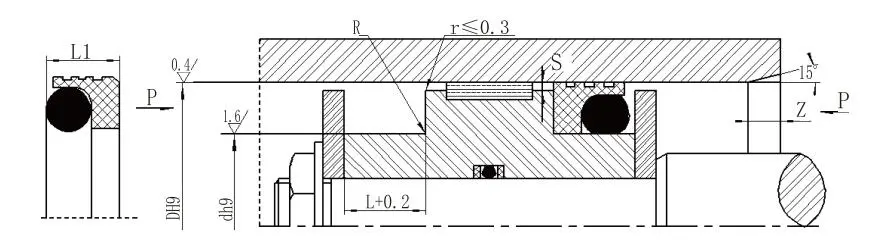

विशिष्टताएँ और पैरामीटर (निर्दिष्ट सीमा के भीतर कोई भी आकार उपलब्ध है।)
|
एपर्चर रेंज मानक प्रकार DH9 आरसी2062 |
एपर्चर रेंज भारी लोडिंग DH9 आरसी2062-जेड |
नाली का व्यास डीएच9 |
नाली की चौड़ाई एल+0.2 |
सील की चौड़ाई एल1 |
गोल कोनें आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग तार व्यास |
||
|
<10एमपीए |
<20एमपीए |
<40एमपीए |
||||||||
|
8~12.9 |
- |
डी-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
डी-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
डी-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
डी-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
डी-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
डी-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. सिलेंडर बोर ≤ 30 मिमी के लिए, एक खुली नाली डिजाइन की सिफारिश की जाती है।
2. 30 एमपीए से अधिक दबाव के लिए, एक्सट्रूज़न गैप के लिए H8/f8 फिट की सिफारिश की जाती है।
व्यापक परीक्षण क्षमताएं: हमारी केंद्रीय प्रयोगशाला परीक्षण उपकरणों की एक पूरी श्रृंखला से सुसज्जित है, जो वास्तविक कामकाजी परिस्थितियों में उत्पाद प्रदर्शन का अनुकरण करने में सक्षम है। परीक्षण वस्तुओं में शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं:
आयामी निरीक्षण: यह सुनिश्चित करने के लिए कि उत्पाद के आयाम पूरी तरह से ड्राइंग सहिष्णुता आवश्यकताओं को पूरा करते हैं, उच्च परिशुद्धता 2 डी छवि मापने वाले उपकरणों का उपयोग करना और मापने वाली मशीनों का समन्वय करना।
प्रदर्शन परीक्षण: उच्च तापमान उम्र बढ़ने परीक्षण, कम तापमान परीक्षण, तेल/मध्यम प्रतिरोध परीक्षण, पहनने के प्रतिरोध परीक्षण, विस्फोट दबाव परीक्षण, आदि शामिल हैं।
जीवन चक्र परीक्षण: स्थायित्व बेंच परीक्षणों के माध्यम से उत्पाद की सेवा जीवन और विश्वसनीयता की भविष्यवाणी करना जो वास्तविक कामकाजी परिस्थितियों का अनुकरण करता है।
