हमारे उच्च दबाव सीलिंग गाइड तत्व में प्रकार की एक समृद्ध विविधता है।
सपोर्ट रिंग हाइड्रोलिक सिलेंडर का एक महत्वपूर्ण बुनियादी घटक है। Ruichen Seal ने इंटरनेशनल स्लाइडिंग रिंग संयुक्त सील और सॉफ्ट सपोर्ट स्ट्रक्चर के विकास का अनुपालन करने के लिए सफलतापूर्वक कपड़े-प्रबलित फेनोलिक सपोर्ट रिंग (BELT) विकसित किया है। वर्षों के अभ्यास के बाद, गुणवत्ता समान विदेशी उत्पादों से अधिक है और उपयोगकर्ताओं द्वारा अच्छी तरह से प्राप्त किया गया है। प्रदर्शन तालिका का उपयोग संदर्भ के लिए किया जा सकता है।

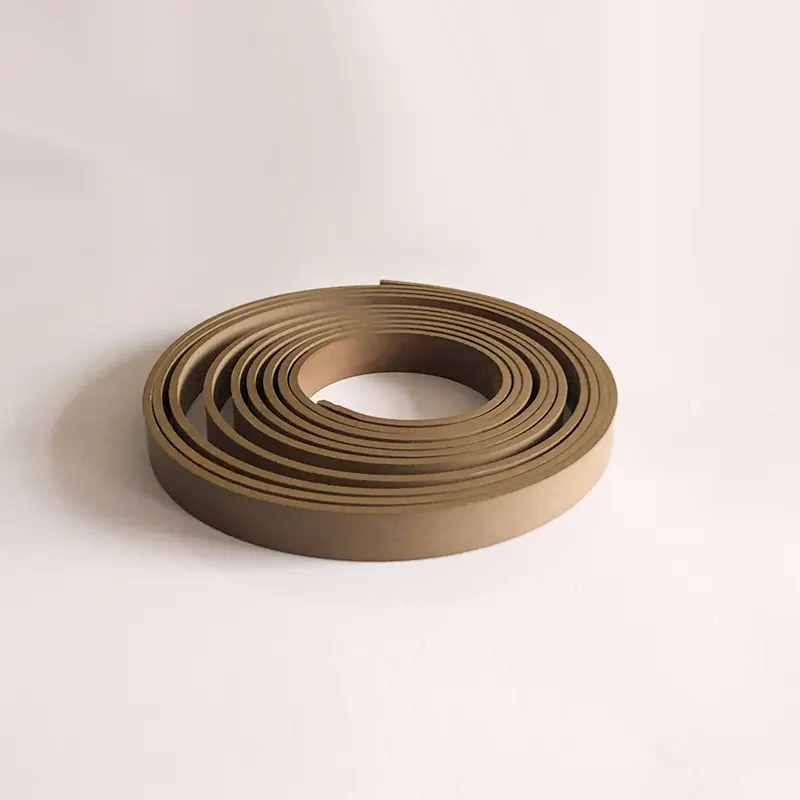

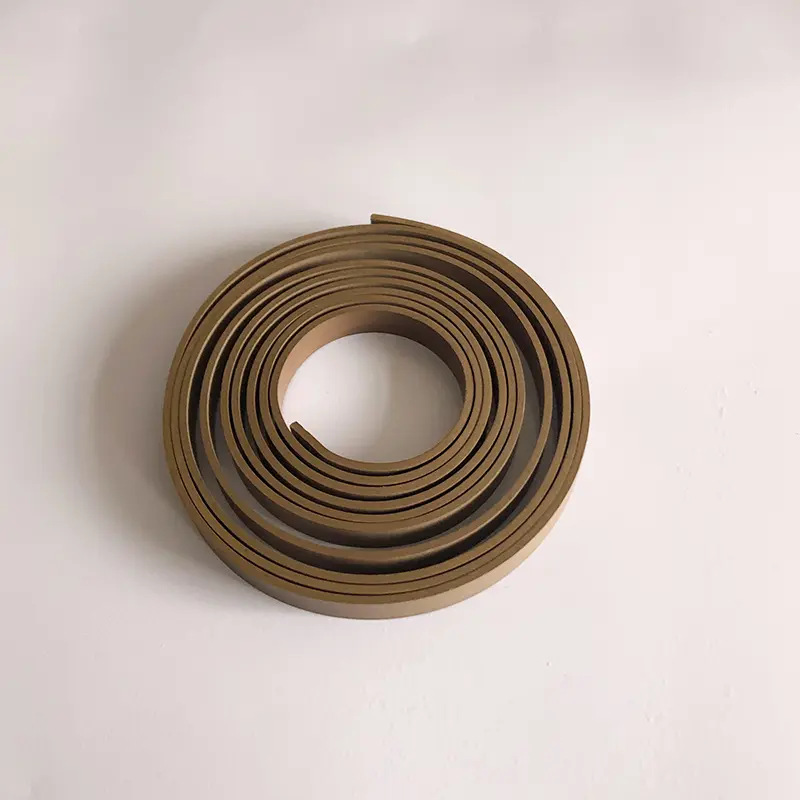

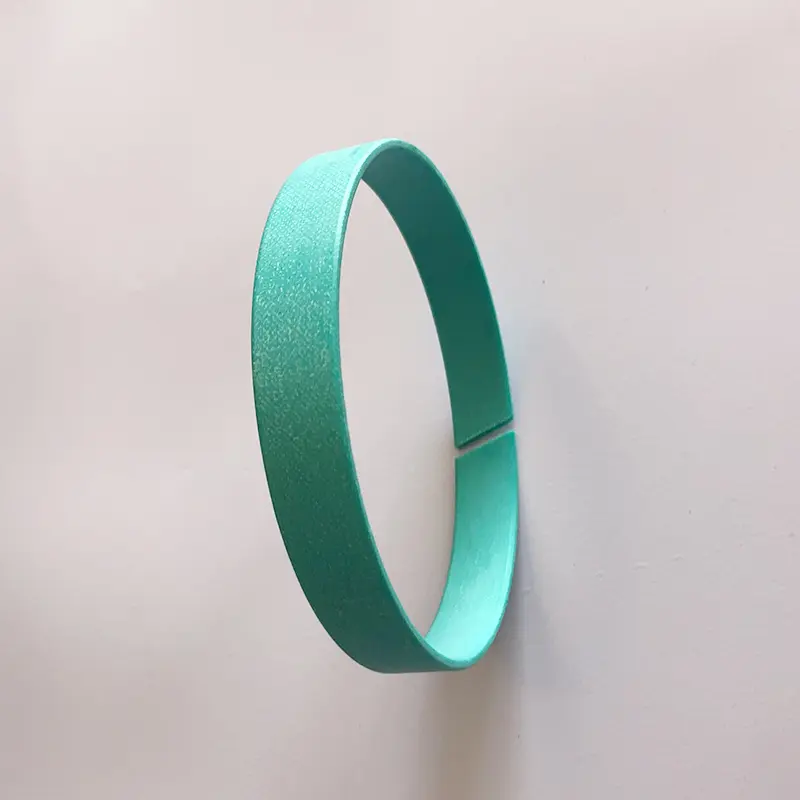

गाइड बेल्ट के संदर्भ में, RC1081 प्रबलित पॉलीटेट्रैथिलीन गाइड बेल्ट पीटीएफई, आदि में कांस्य पाउडर जोड़ता है, उच्च लोड-असर, कम पहनने, कम घर्षण और कोई रेंगने वाली विशेषताओं के साथ; RC1082 कपड़े-प्रबलित फेनोलिक गाइड बेल्ट फेनोलिक कपड़े-प्रबलित सामग्री को अपनाता है, और इसकी रेडियल लोड-असर क्षमता PTFE गाइड बेल्ट की तुलना में बेहतर है। दोनों को रोल में आपूर्ति की जाती है, जो कट और स्थापित करना आसान है, और धातु के संपर्क से बच सकते हैं। आरसीएस और आरसीटी गाइड रिंग्स का उपयोग क्रमशः पिस्टन रॉड और पिस्टन के लिए किया जाता है।
पहनने के लिए प्रतिरोधी रिंगों में हाइड्रोलिक सिलेंडर में पिस्टन या पिस्टन रॉड को सटीक रूप से मार्गदर्शन करने और रेडियल बल को अवशोषित करने का कार्य होता है, जो धातु के संपर्क को रोक सकता है। धातु पहनने के छल्ले की तुलना में, गैर-मेटैलिक पहनने के छल्ले में पहनने के प्रतिरोध, धातु के संपर्क से बचने, कंपन को दबाने, बड़े रेडियल क्लीयरेंस, सरल खांचे और आसान स्थापना और कम रखरखाव लागत की अनुमति देने के फायदे हैं। उनका व्यापक रूप से उपयोग किया जाता है। उनमें से, कपड़े-प्रबलित फेनोलिक और पीटीएफई गाइड के छल्ले ऑन-साइट कटिंग और रेडी-टू-यूज़ प्रकार में उपलब्ध हैं।

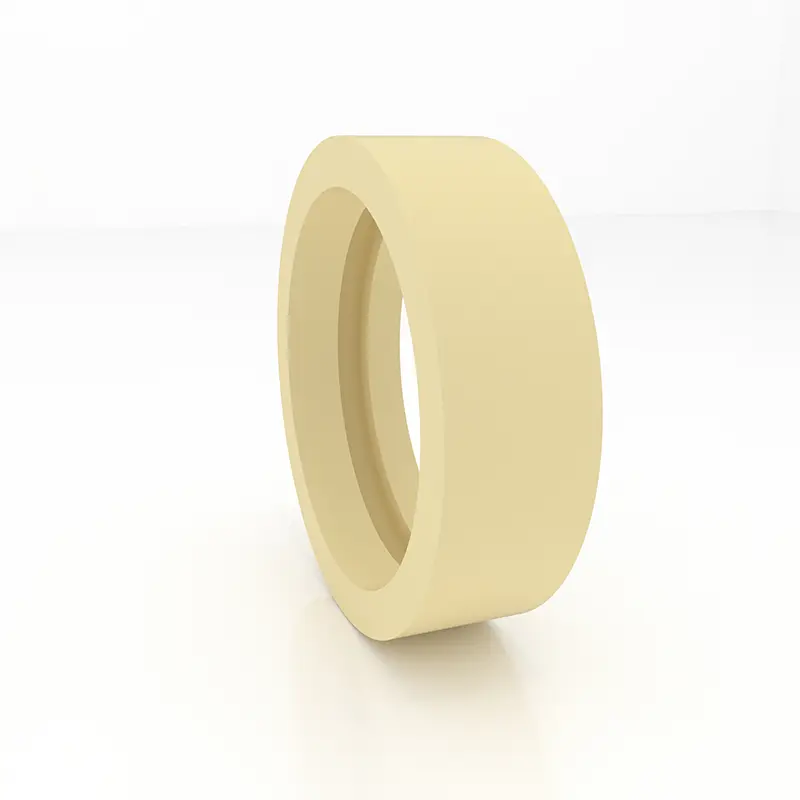

गाइड आस्तीन के संदर्भ में, GFAI का उपयोग पिस्टन की छड़ के लिए किया जाता है, जिसमें समर्थन, मार्गदर्शक और डस्टप्रूफ फ़ंक्शन होते हैं; GFI का उपयोग पिस्टन रॉड्स के लिए भी किया जाता है, जो एक सहायक और मार्गदर्शक भूमिका निभाते हैं; GFA का उपयोग पिस्टन के लिए किया जाता है, समर्थन और मार्गदर्शक प्रदान करता है। ये उत्पाद हाइड्रोलिक सिलेंडर सभी पहलुओं में संचालित होने में मदद करते हैं।
उत्पाद सुविधाएँ और अनुप्रयोग:
ऑर्डरिंग उदाहरण:

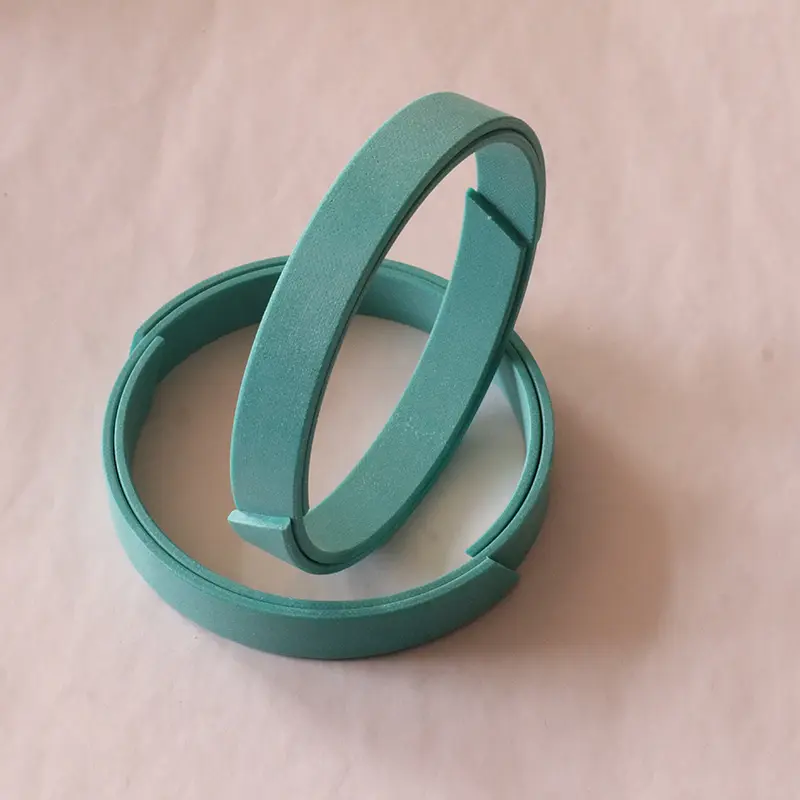

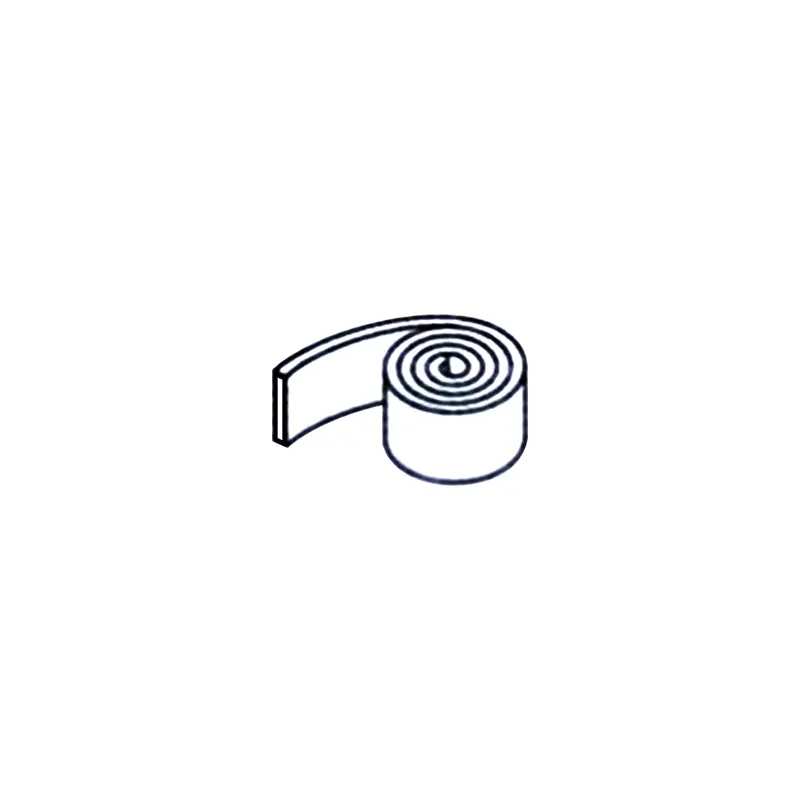

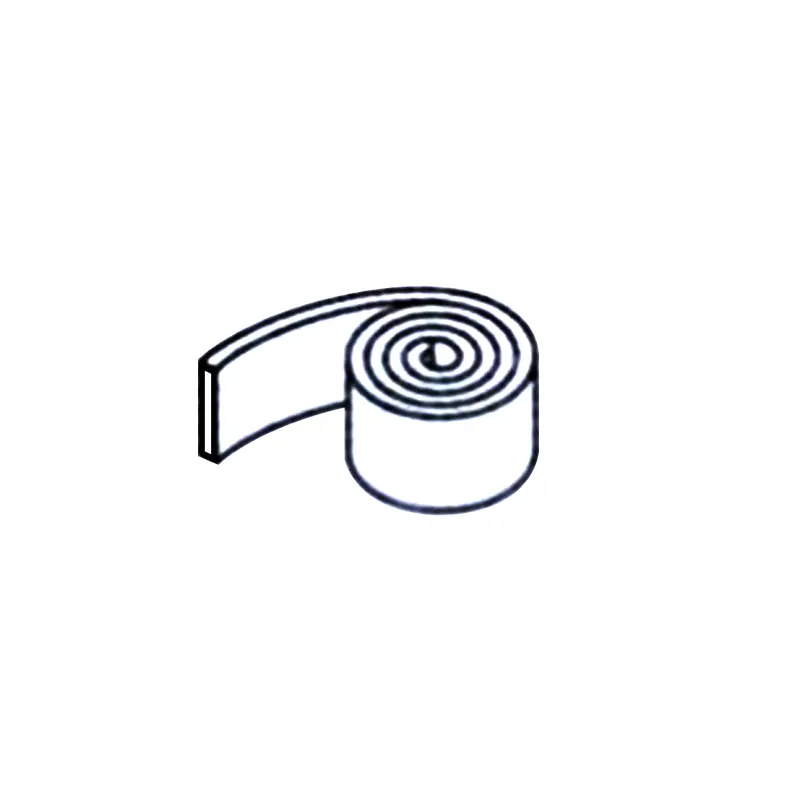

PTFE गाइड टेप ऑर्डरिंग उदाहरण RC1081-9.7x2.5

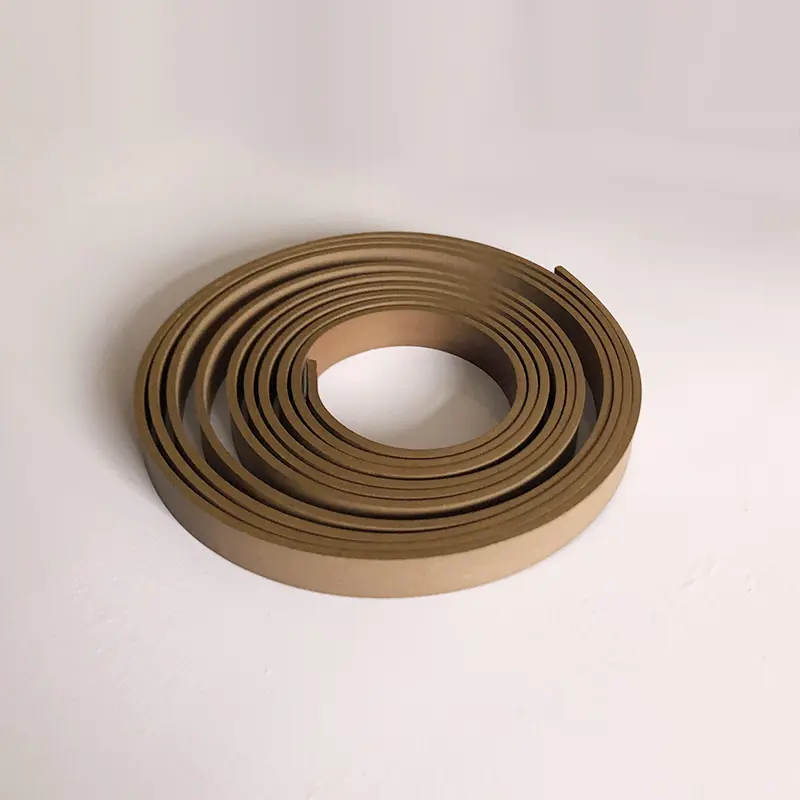

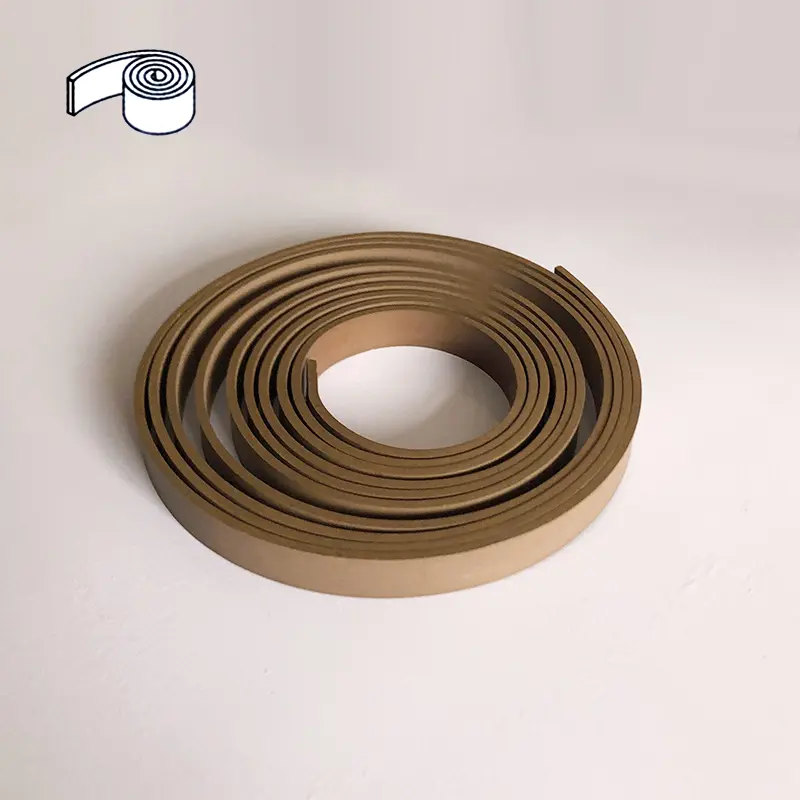

फेनोलिक क्लॉथ गाइड टेप ऑर्डरिंग उदाहरण RC1082-9.7x2.5

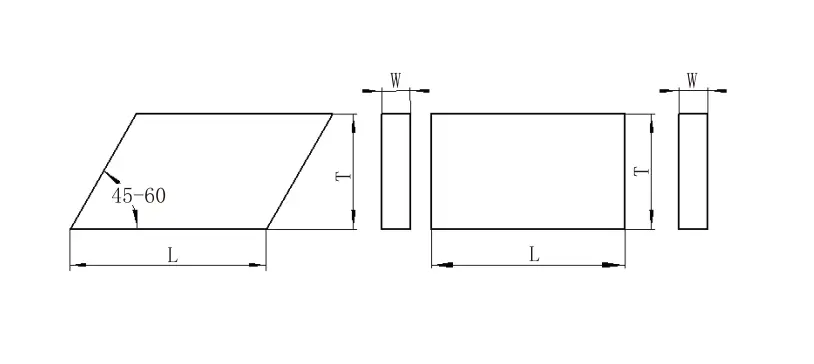

कटिंग लंबाई गणना
शाफ्ट के लिए: एल = 3.1 (डी+डब्ल्यू) छेद के लिए: एल = 3.1 (डी-डब्ल्यू)
L --- रिंग लंबाई d --- Shaft Diameter d --- होल डायमीटर w --- रिंग मोटाई z --- कट क्लीयरेंस

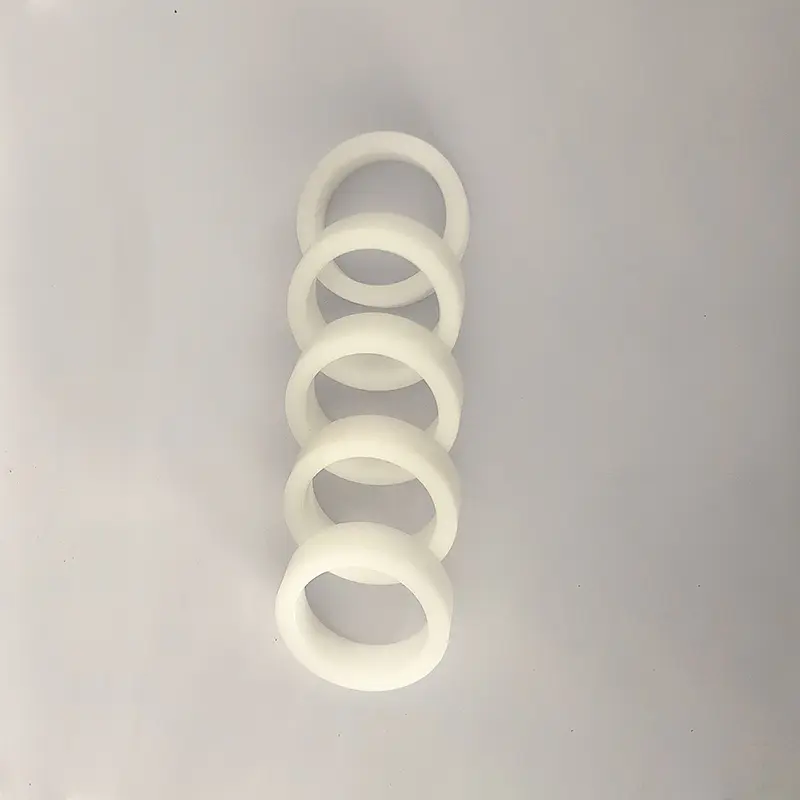

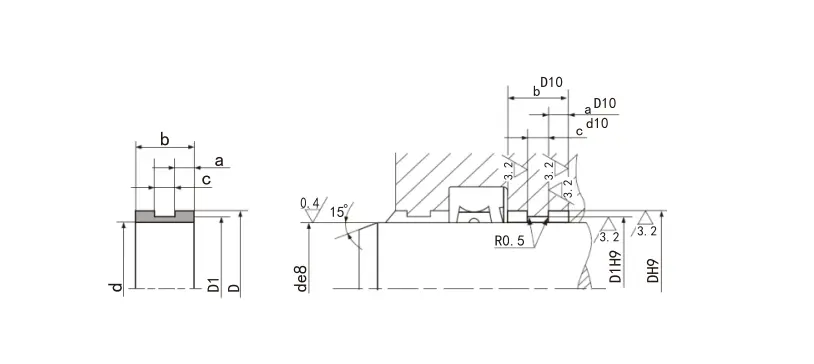

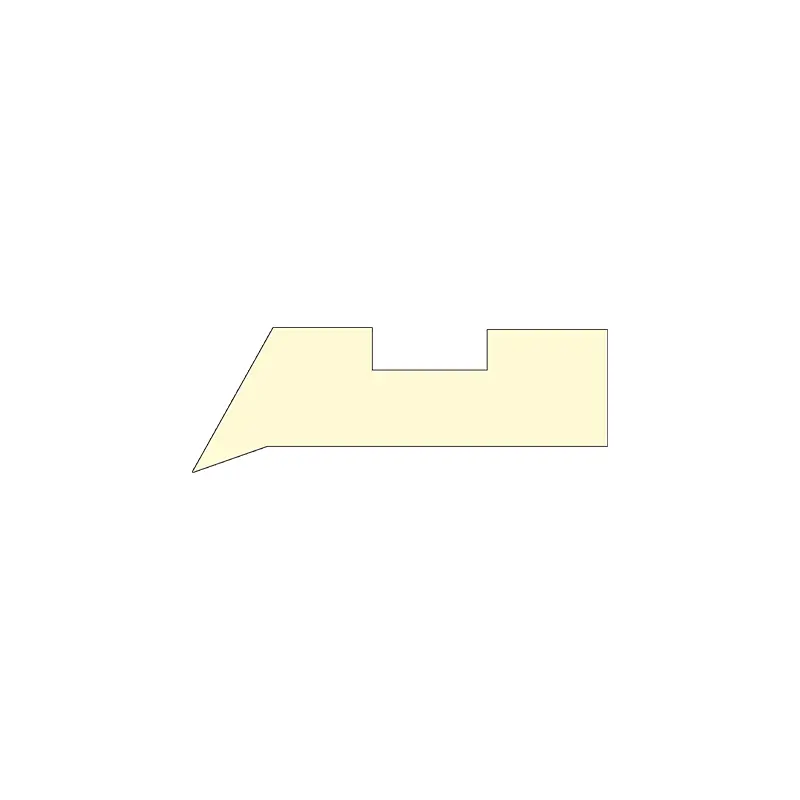

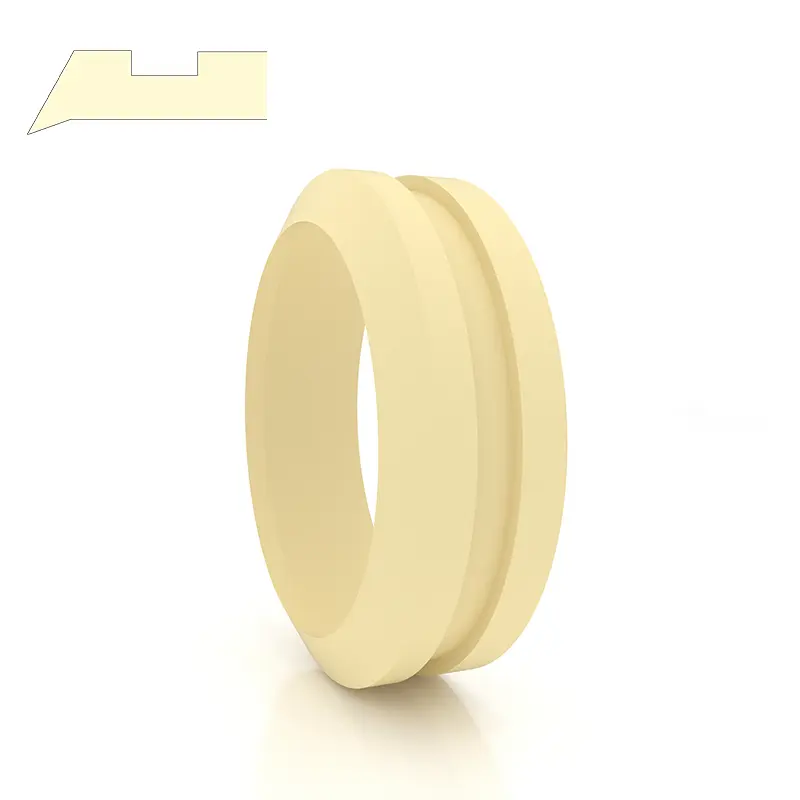

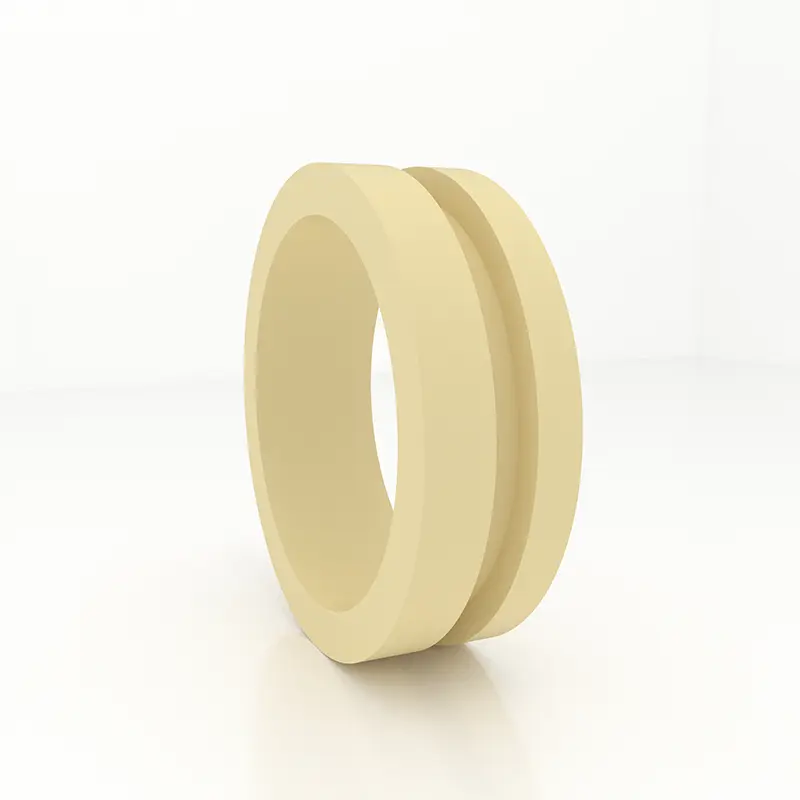

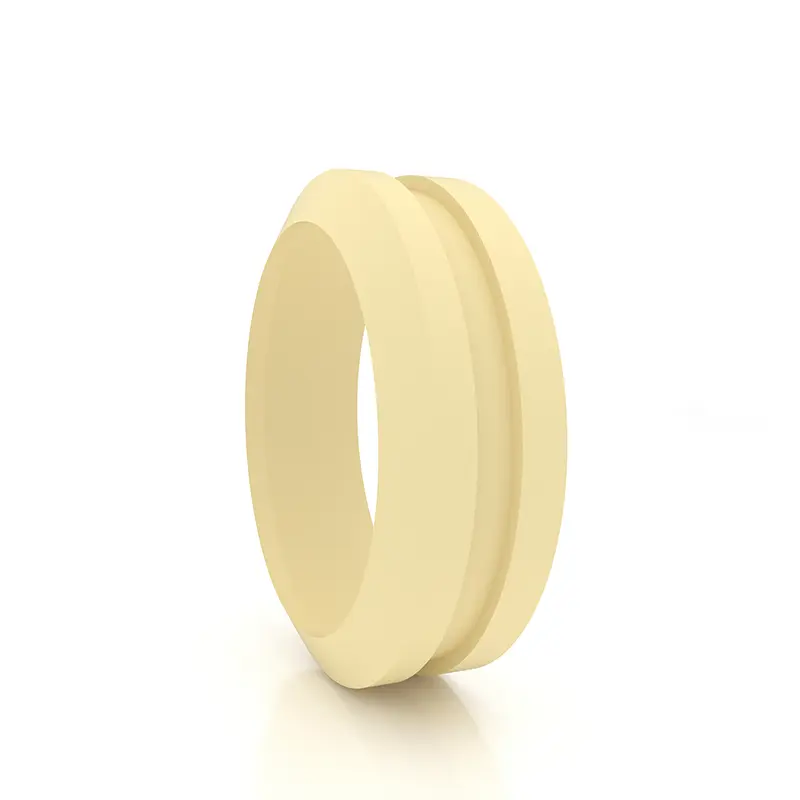

गाइड आस्तीन gfai
1। प्रदर्शन और उपयोग: गाइड स्लीव GFAI पिस्टन रॉड के लिए एक गाइड स्लीव है, जो पिस्टन रॉड का समर्थन और मार्गदर्शन करता है और इसमें डस्टप्रूफ फ़ंक्शन होता है।
2। सामग्री: नायलॉन पीए, पॉलीऑक्सिमेथिलीन पोम और पॉलीटेट्रफ्लुओरोथिलीन पीटीएफई।
3। काम करने की स्थिति: कार्य तापमान: -55 ～+225 ℃ (PTFE का उपयोग 120 ℃ ℃ से ऊपर किया जाता है)।
4। डिजाइन मानक: डिजाइनिंग और चयन करते समय, हंगर कंपनी की एफएआई श्रृंखला का संदर्भ लें।
5। मार्किंग और ऑर्डरिंग विधि: गाइड स्लीव GFAI को ऑर्डर नंबर के साथ चिह्नित किया गया है, उदाहरण: GFAI-0600PTFE

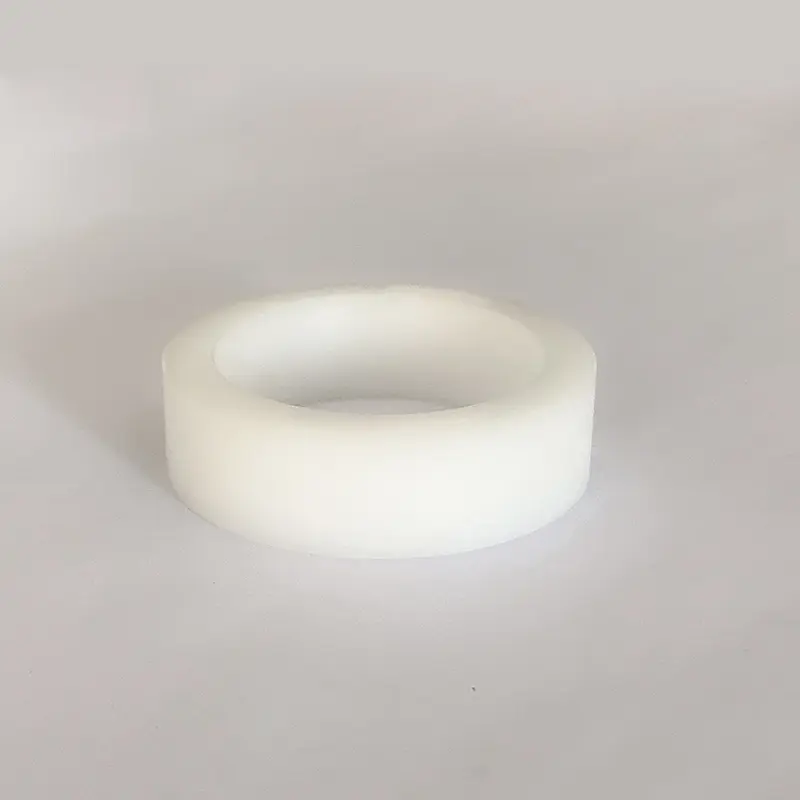

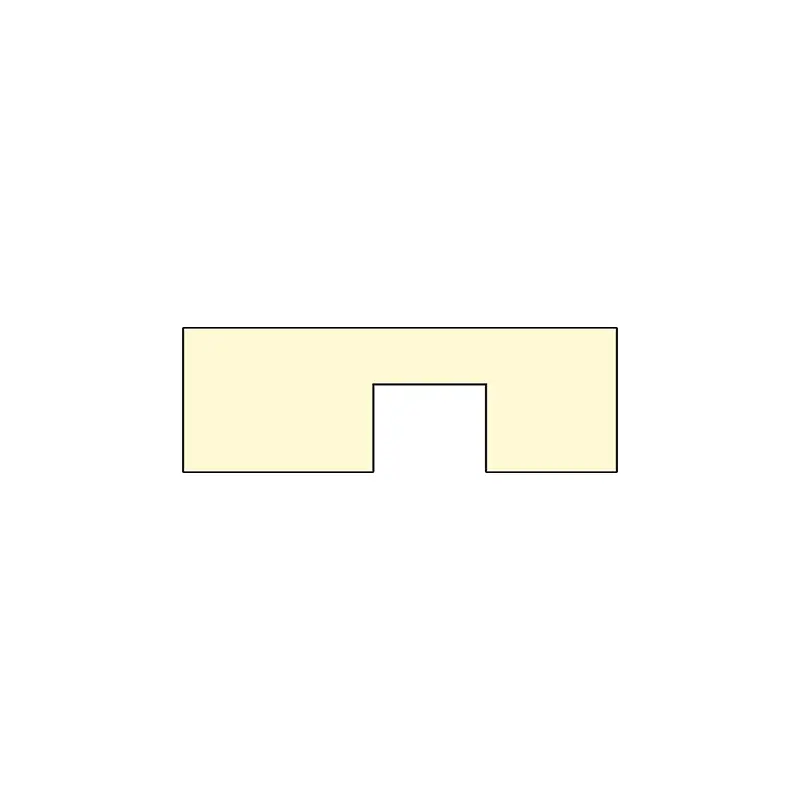

गाइड आस्तीन GFI
1। प्रदर्शन और उपयोग: गाइड स्लीव जीएफआई पिस्टन रॉड के लिए एक गाइड स्लीव है, जो पिस्टन रॉड का समर्थन और मार्गदर्शन करता है।
2। सामग्री: नायलॉन पीए, पॉलीऑक्सिमेथिलीन पोम और पॉलीटेट्रफ्लुओरोथिलीन पीटीएफई।
3। काम करने की स्थिति: कार्यशील तापमान: -55 ~+255 ℃ (PTFE का उपयोग 120 ℃ से ऊपर किया जाता है)
4। डिजाइन मानक: डिजाइनिंग और चयन करते समय, हंगर की FI श्रृंखला का संदर्भ लें।
5। मार्किंग और ऑर्डरिंग विधि: गाइड स्लीव जीएफआई को ऑर्डर नंबर के साथ चिह्नित किया गया है, उदाहरण: GFI-0360PA

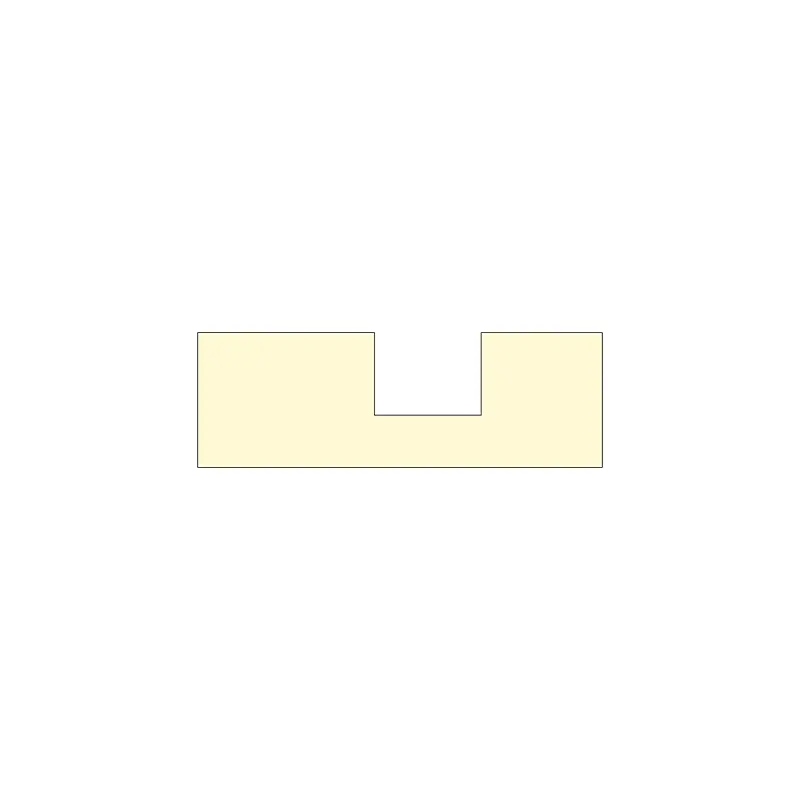

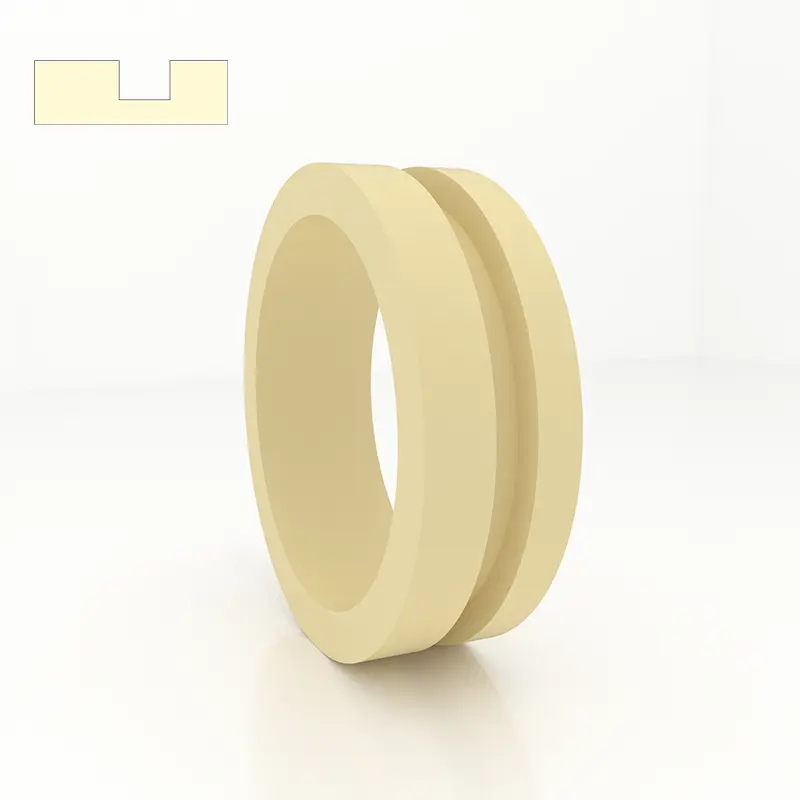

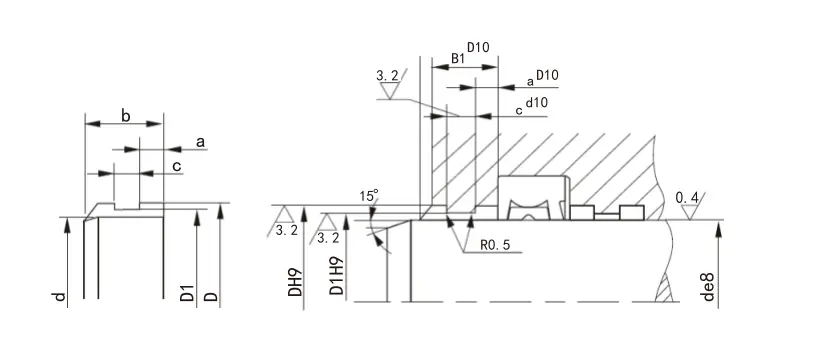

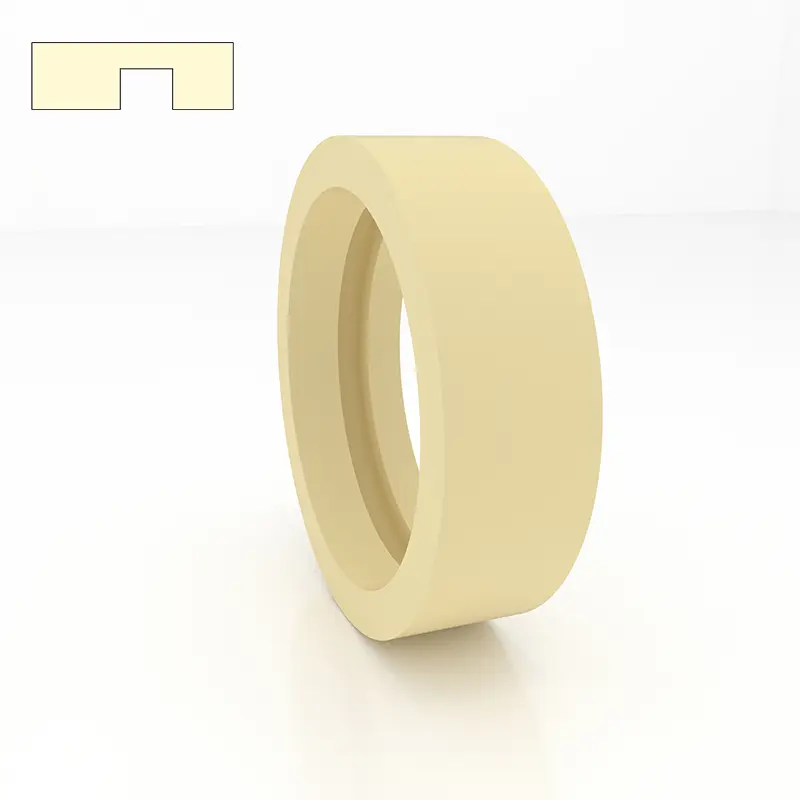

गाइड आस्तीन GFA
1। प्रदर्शन और उपयोग: गाइड स्लीव जीएफए पिस्टन के लिए एक गाइड आस्तीन है, जो पिस्टन का समर्थन और मार्गदर्शन करता है।
2। सामग्री: नायलॉन पीए, पॉलीऑक्सिमेथिलीन पोम और पॉलीटेट्रफ्लुओरोथिलीन पीटीएफई।
3। काम करने की स्थिति: कार्यशील तापमान: -55 ~+255 ℃ (PTFE का उपयोग 120 ℃ से ऊपर किया जाता है)
4। डिजाइन मानक: डिजाइनिंग और चयन करते समय, हंगर की एफए श्रृंखला का संदर्भ लें।
5। मार्किंग और ऑर्डरिंग विधि: गाइड स्लीव GFA को ऑर्डर नंबर के साथ चिह्नित किया गया है, उदाहरण: GFA-0560PA

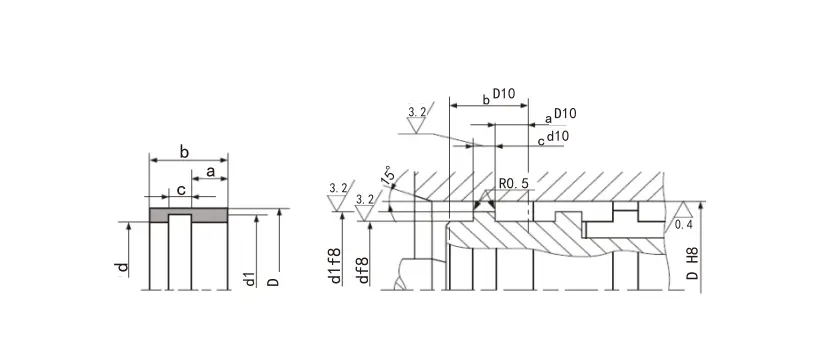

6। संरचनात्मक उपकरण:
विशेष विवरण:
| नमूना | नाली चौड़ाई एच+0.2 |
मोटाई टी - 0.05 |
मोटाई टी टी - 0.05 |
मोटाई टी - 0.05 |
मोटाई टी - 0.05 |
मोटाई टी - 0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| नोट: बोल्डफेस श्रृंखला आमतौर पर उपयोग की जाती है। यदि आवश्यक उत्पाद इस तालिका में नहीं है, तो कृपया हमसे संपर्क करें। | ||||||

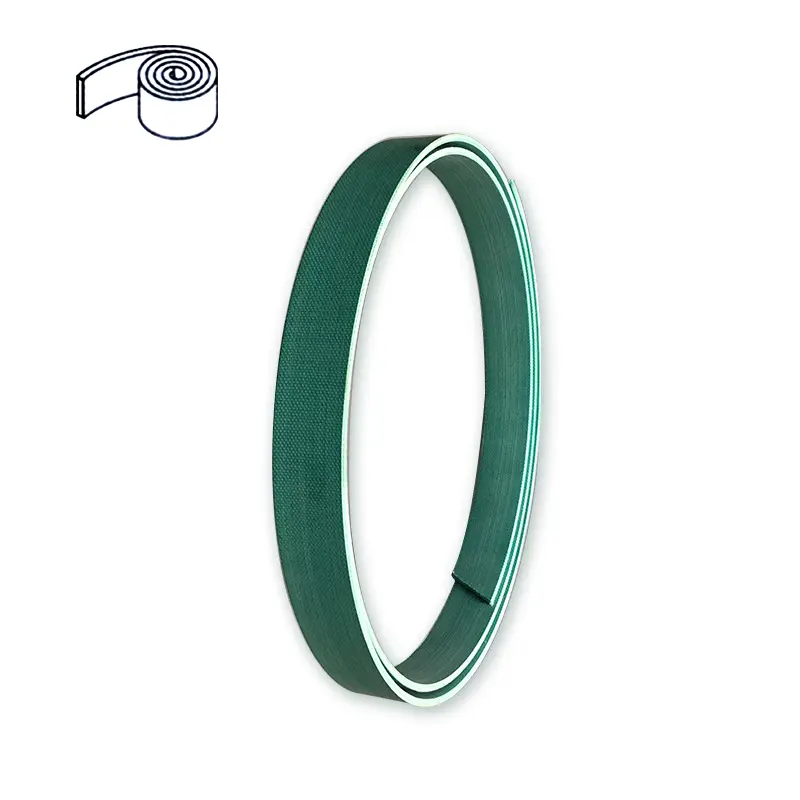

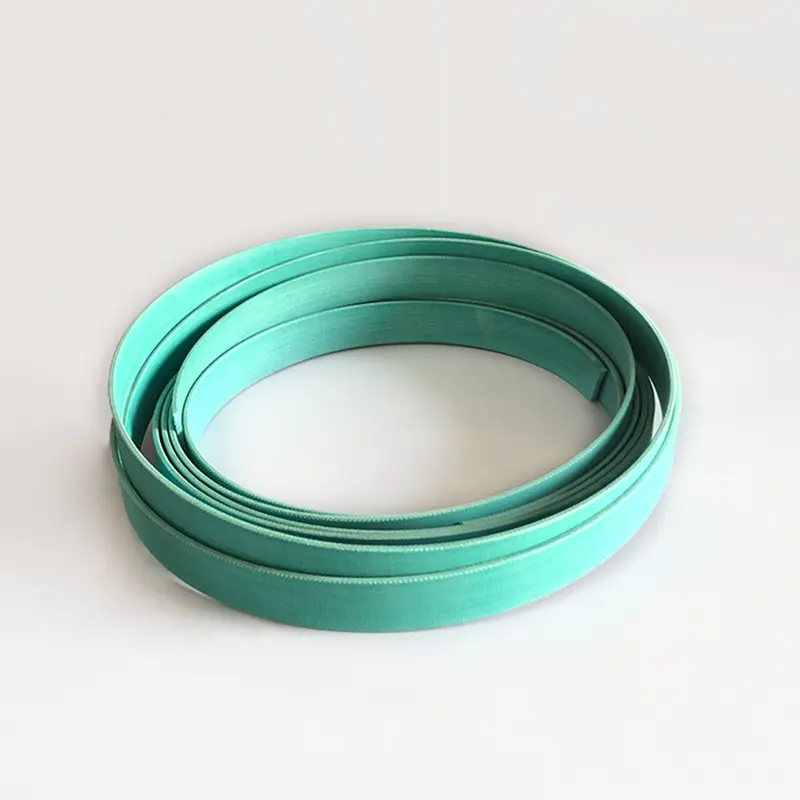

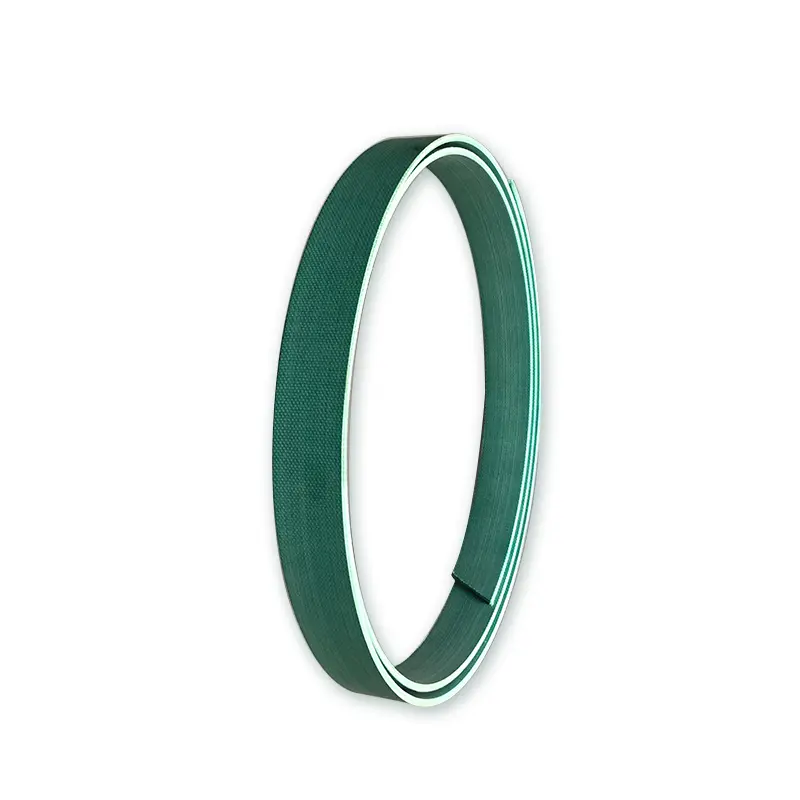

कपड़े-प्रबलित फेनोलिक सपोर्ट रिंग (बेल्ट)
सपोर्ट रिंग हाइड्रोलिक सिलेंडर का एक महत्वपूर्ण बुनियादी घटक है। दुनिया में स्लाइडिंग रिंग संयुक्त सील और नरम असर संरचनाओं के विकास के अनुकूल होने के लिए, हमारी कंपनी ने सफलतापूर्वक कपड़े-प्रबलित फेनोलिक सपोर्ट रिंग (बेल्ट) विकसित किया है। वास्तविक उपयोग के वर्षों से पता चला है कि यह उत्पाद समान विदेशी उत्पादों के गुणवत्ता स्तर तक पहुंच गया है या उससे अधिक हो गया है और उपयोगकर्ताओं द्वारा व्यापक रूप से प्रशंसा की गई है। टेबल्स 1 से 4 हमारी कंपनी द्वारा निर्मित समर्थन रिंग्स (बेल्ट) के प्रदर्शन तालिकाएं हैं।
Table1 हमारे समर्थन रिंग और Busak+Shamba उत्पादों के भौतिक गुणों की तुलना
| नमूना स्रोत | रिंग की मोटाई का समर्थन करें (मिमी) | संपीड़ित शक्ति (एमपीए) | तेल प्रतिरोध वजन परिवर्तन दर हाइड्रोलिक तेल (70 ± 2 ℃*24h) | वह भार जिस पर तार आदि टूट जाए (एमपीए) | इंटरलेयर आसंजन (केएन/एम) |
| फैशन+शम्बा | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| हमारे उत्पाद | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (ग्रेफाइट के साथ) | 390 | 0.63 | 36.4 | 2.08 |
| नमूना प्रकार | हमारे उत्पाद | ऑर्कोट टीएलजी ① | Duratec900 ① | Turcite47 ② | Mt64/5b | नोक (दिन) | पचासा -नली | बिल्ली (यूएस) | |
| मापा मूल्य | आवश्यक संकेतक | ||||||||
| सम्पीडक क्षमता (एमपीए) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| नमूना प्रकार | हमारे उत्पाद | ऑर्कोट टीएलजी ① | Duratec900 ① | Turcite47 ② | Mt64/5b | नोक (दिन) | पचासा -नली | बिल्ली (यूएस) | |
| मापा मूल्य | आवश्यक संकेतक | ||||||||
| सम्पीडक क्षमता (एमपीए) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| प्रति यूनिट संपर्क लंबाई लोड करें डब्ल्यू (एन/मिमी) | हर्ट्ज संपर्क रिले ΔH (एन/एमएम 2) | घर्षण गुणांक | |||
| सूखी घर्षण अवस्था | तेल ड्रिप स्नेहन अवस्था | ||||
| हमारे उत्पाद | ऑर्कोट टीएलजी | हमारे उत्पाद | ऑर्कोट टीएलजी | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| सामग्री | PTFE+कांस्य |
| आपूर्ति | रोल (आमतौर पर लगभग 20 मीटर/रोल) या आवश्यक लंबाई में कटौती |
| लाभ | 1। कम घर्षण, कोई रेंगना और काटने वाला; |
| 2। पर्याप्त स्नेहन के बिना भी अच्छी तरह से काम कर सकते हैं; | |
| 3। विभिन्न प्रकार के मीडिया के लिए प्रतिरोधी, उत्कृष्ट रासायनिक स्थिरता; | |
| 4। सिलेंडर और सील को खरोंचने वाली कठोर वस्तुओं को कम करने के लिए पहनने-प्रतिरोधी रिंग में एम्बेडेड हार्ड ऑब्जेक्ट्स को समायोजित कर सकते हैं, इसलिए भारी-लोड स्थितियों में, कई पहनने-प्रतिरोधी रिंगों का उपयोग करें; | |
| 5। यह उच्च गति और हल्के-लोड स्थितियों में अच्छा पहनने का प्रतिरोध भी है, इसलिए यह सबसे व्यापक रूप से इस्तेमाल किया जाने वाला पहनने वाला प्रतिरोधी अंगूठी है; | |
| 6। कोई आकार प्रतिबंध नहीं, बड़े व्यास की स्थितियों में उपयोग किया जा सकता है। | |
| तापमान | -60 ~+200 ℃ |
| अधिकतम गति | 15m/s |
| अधिकतम बहिष्कार शक्ति | 15N/मिमी 2 (20 °) |
| 7.5N/मिमी 2 (80 °) | |
| 5N/मिमी 2 (120 °) |

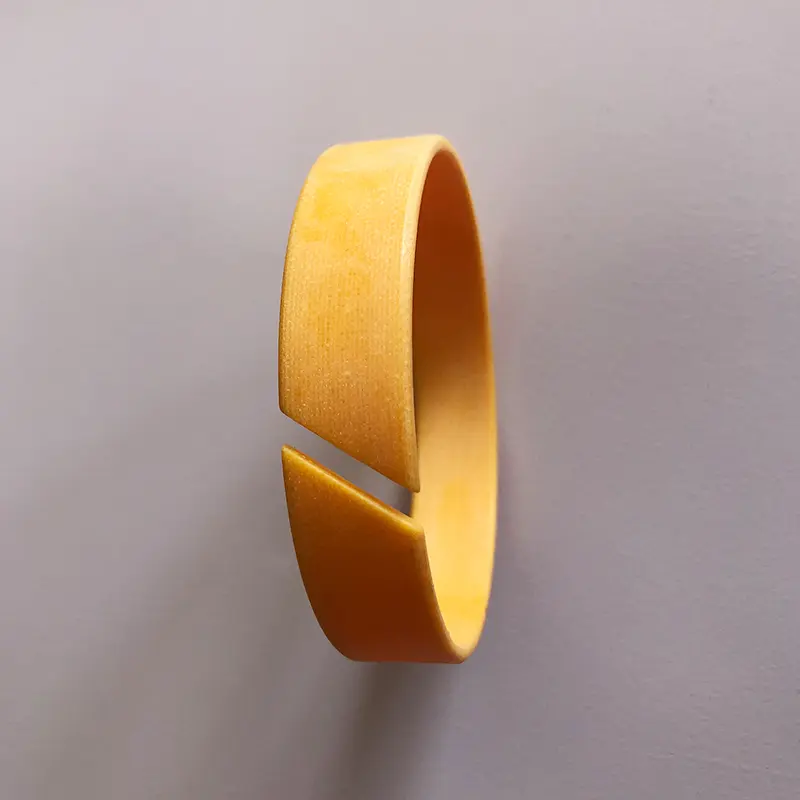

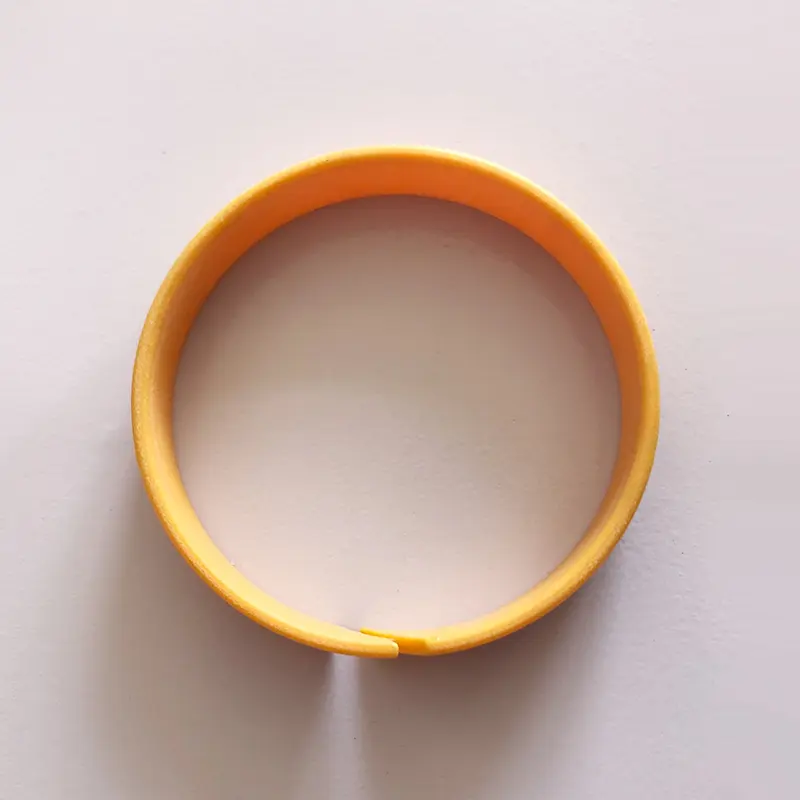

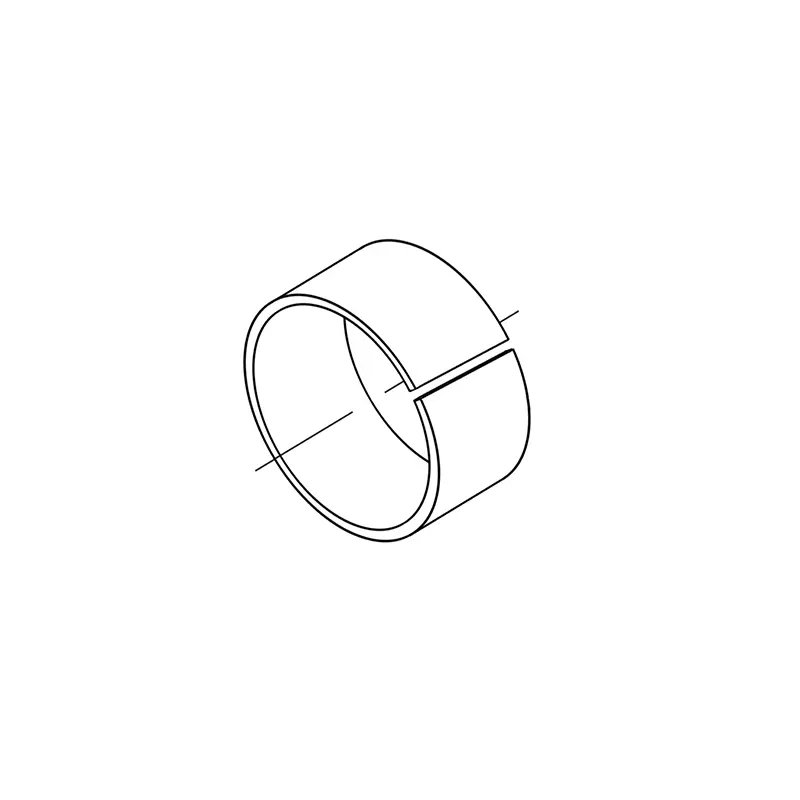

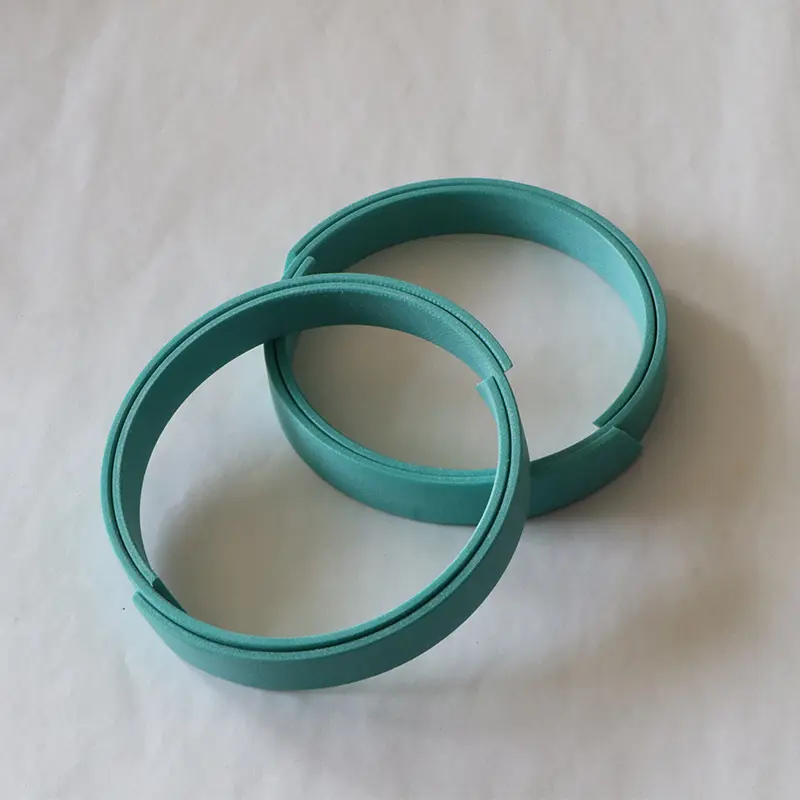

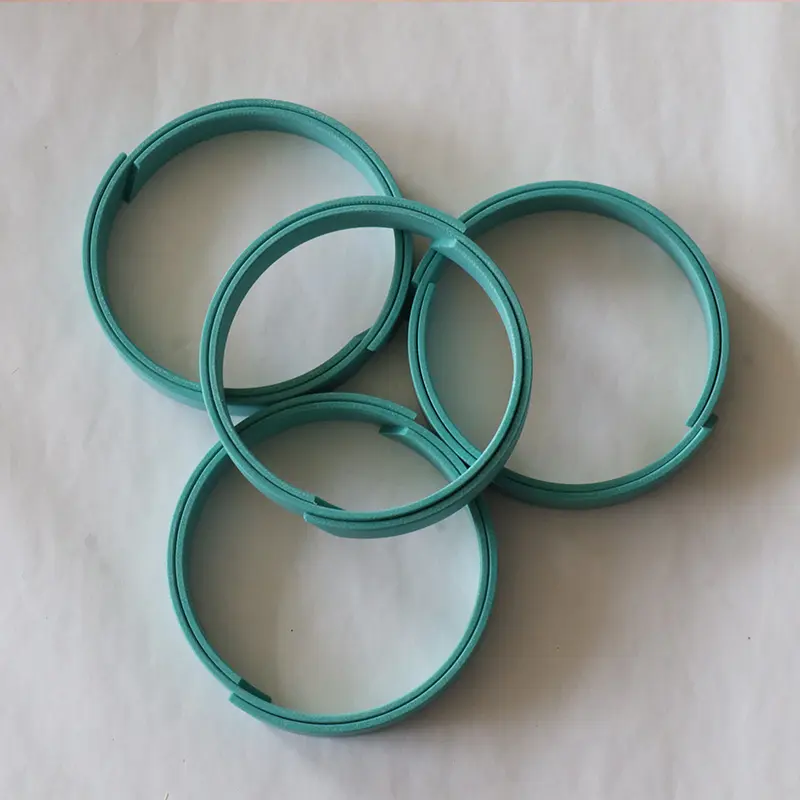

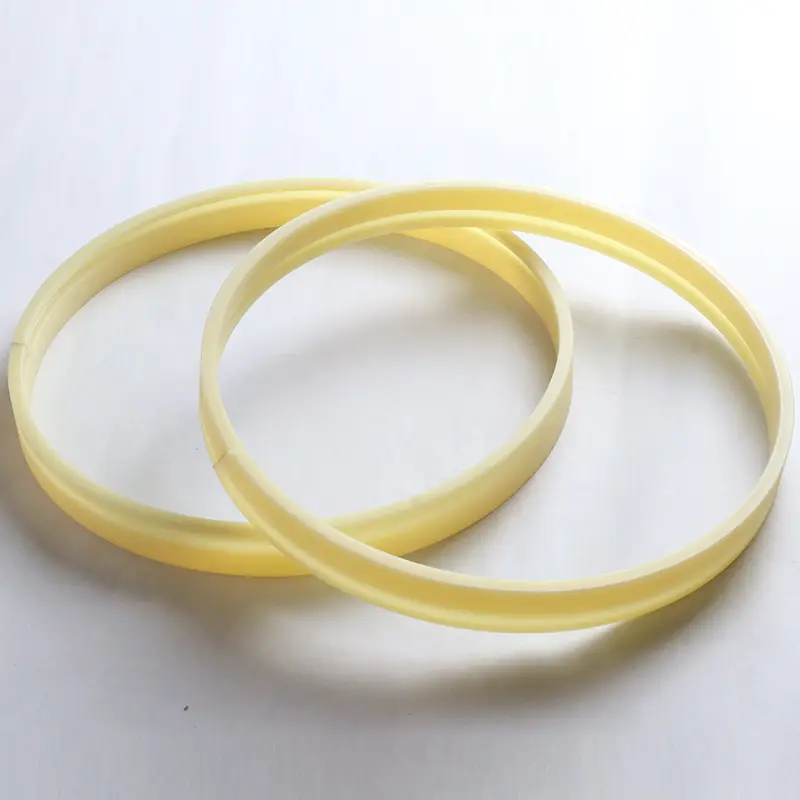

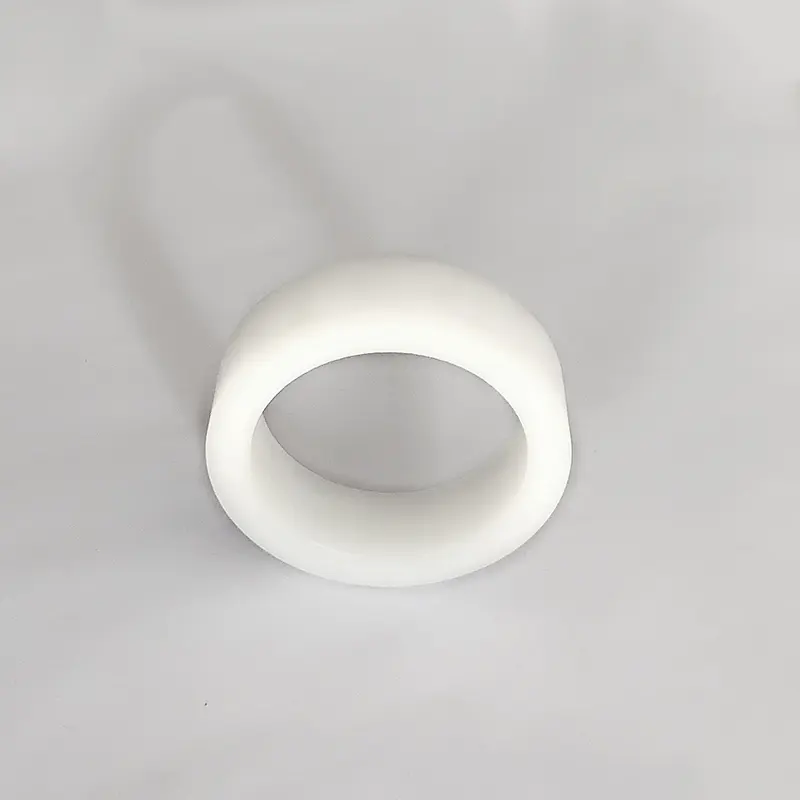

पिस्टन रॉड के लिए आरसीएस नॉन-मेटैलिक गाइड रिंग

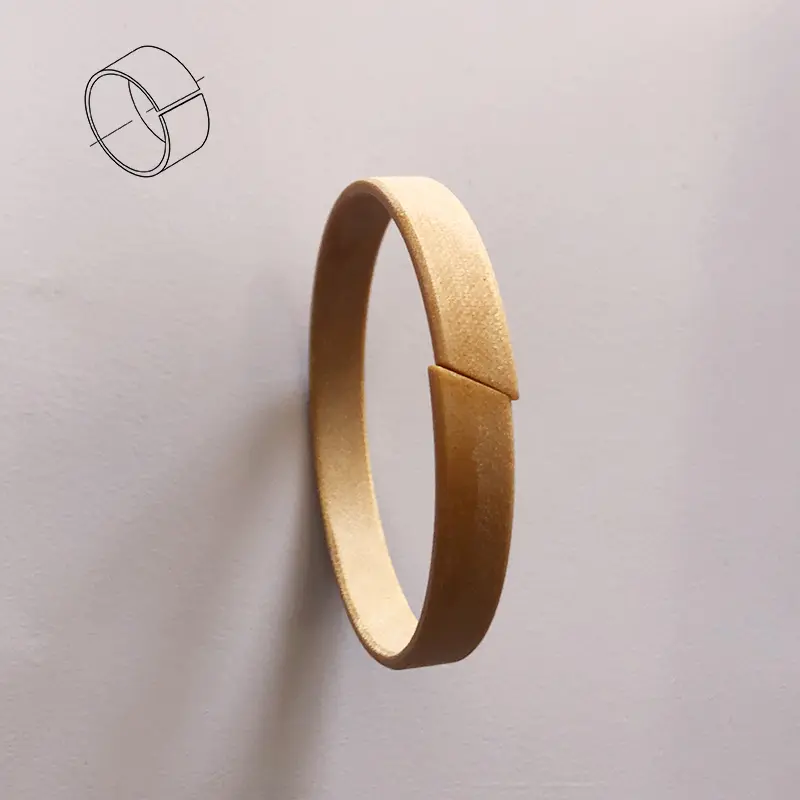

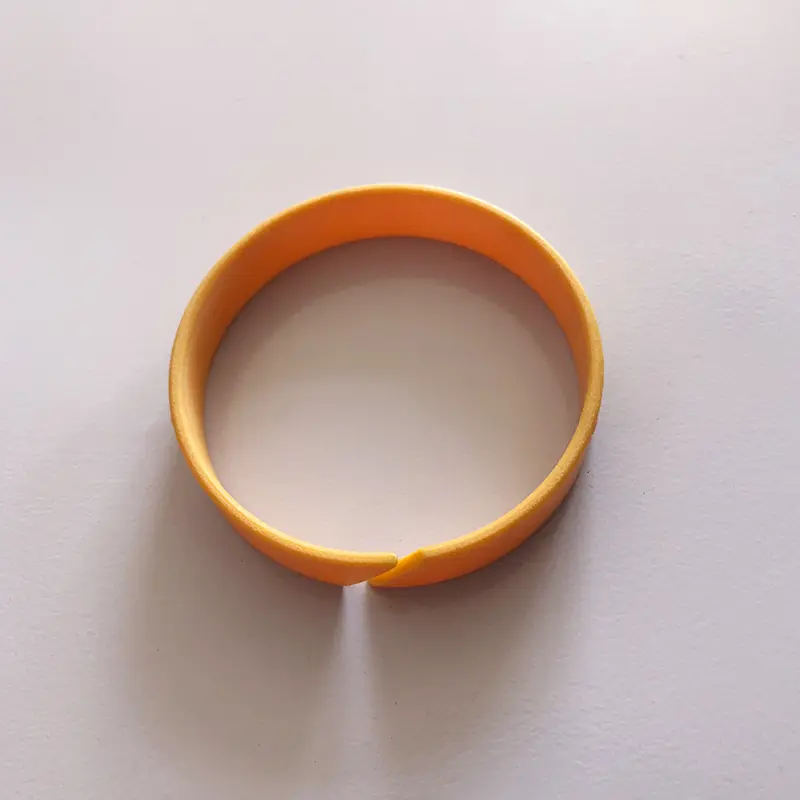

पिस्टन के लिए आरसीटी नॉन-मेटैलिक गाइड रिंग
हाइड्रोलिक सिलेंडर में चलने वाले पिस्टन या पिस्टन रॉड के लिए, पहनने की अंगूठी का एक सटीक मार्गदर्शक प्रभाव होता है और रेडियल बलों को अवशोषित कर सकता है। उसी समय, पहनने की अंगूठी हाइड्रोलिक सिलेंडर में भागों को फिसलने वाले भागों के धातु के संपर्क को रोक सकती है। धातु पहनने के छल्ले की तुलना में, गैर-धातु पहनने के छल्ले के कई फायदे हैं। उनमें से, कपड़े-प्रबलित फेनोलिक और पीटीएफई गाइड के छल्ले ऑन-साइट कटिंग प्रकार और रेडी-टू-यूज़ प्रकार में उपलब्ध हैं।
1। अच्छा पहनने का प्रतिरोध
2। धातु-से-धातु संपर्क से बचें
3। यांत्रिक कंपन को दबा सकता है
4। पहनने के प्रतिरोधी अंगूठी के केंद्र प्रभाव के कारण, एक बड़े रेडियल निकासी की अनुमति है
5। नाली सरल और स्थापित करने में आसान है
6। उपरोक्त लाभों के आधार पर कम रखरखाव की लागत, इसका व्यापक रूप से उपयोग किया जाता है
सामग्री:
1। पॉलीटेट्रैफ्लुओरोथिलीन PTFE3 (सामान्य सामग्री), PTFE4 (पानी जैसे कम चिपचिपाहट मीडिया के लिए लागू), PTFE1 (कम घर्षण आवश्यकताएं जैसे न्यूमैटिक्स)
2। पॉलीओक्सिमेथिलीन पोम या नायलॉन पीए और इसकी संशोधित सामग्री
3। फॉर्मलाडिहाइड राल + फाइबर प्रिफ्ट को मजबूत करना
विभिन्न सामग्रियों की लोड-असर क्षमता की तुलना तालिका (संदर्भ)
| सामग्री | ले जाने की क्षमता अधिकतम (एन/मिमी 2) |
| Ptfe से भरा तांबा पाउडर | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| कपड़े के साथ फेनोलिक पाउडर | 90 (60 ℃); 40 (80 ℃) |
| पॉलीऑक्सिमेथिलीन या नायलॉन | 25 (60 ℃); 15 (80 ℃) |
| पॉलीऑक्सिमेथिलीन या नायलॉन भरा हुआ | 40 (60 ℃); 30 (80 ℃) |
| चिकनाई | आरटीएमएक्स (माइक्रोन) | आरए (μM) |
| स्लाइडिंग सतह | ≤2.5 | 0.05-0.3 |
| नाली | ≤10 | ≤2 |
| नाली | ≤15 | ≤3 |

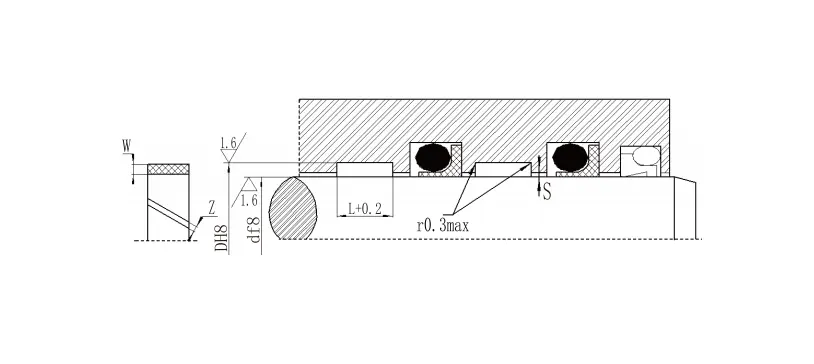

पिस्टन रॉड गाइड रिंग स्पेसिफिकेशन सीरीज़
| रॉड व्यास | निचला व्यास | नाली चौड़ाई | मोटाई | अंतर |
|
रॉड व्यास | निचला व्यास | नाली चौड़ाई | मोटाई | अंतर |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | d+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | डी+5 | 25 | 2.5 | 8-33 | |
| 10-50 | d+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | डी+5 | 25 | 2.5 | 33-134 | |
| 15-140 | डी+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | डी+8 | 25 | 4 | 10-33 | |
| 20-220 | डी+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | डी+8 | 25 | 4 | 33-70 | |
| 80-400 | डी+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
