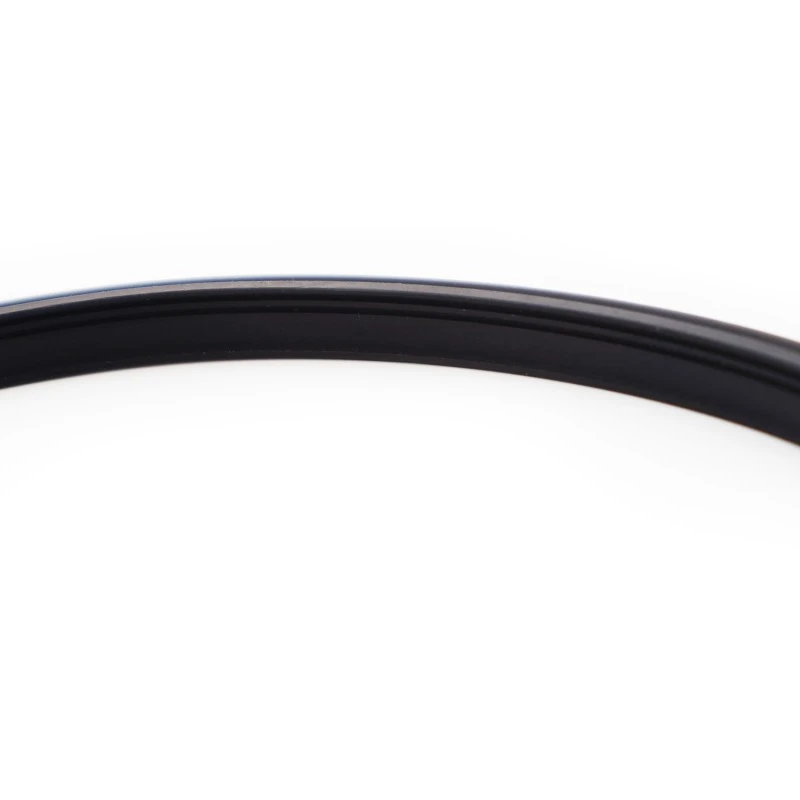

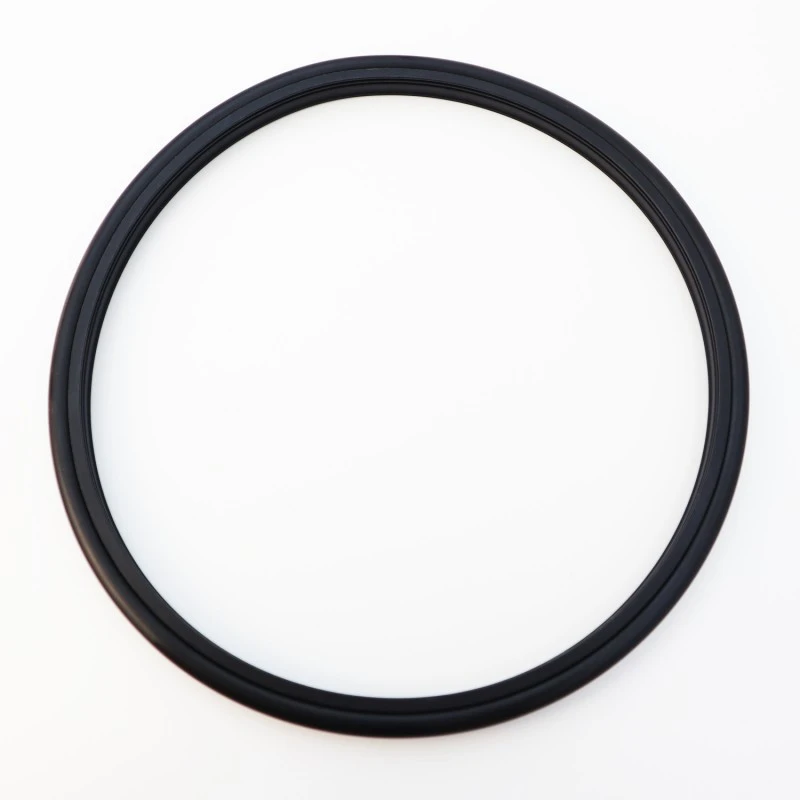

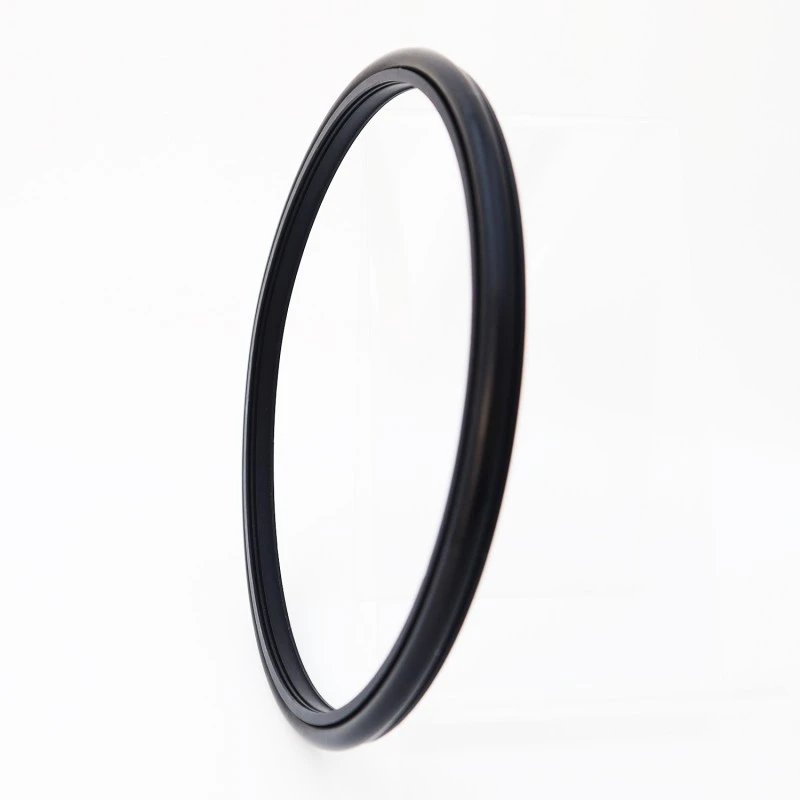

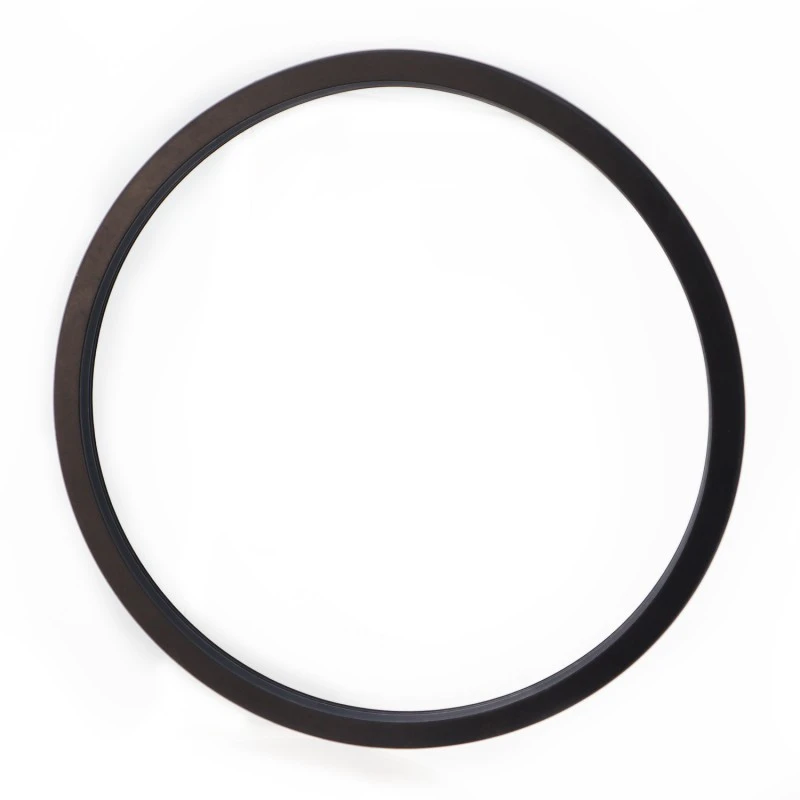

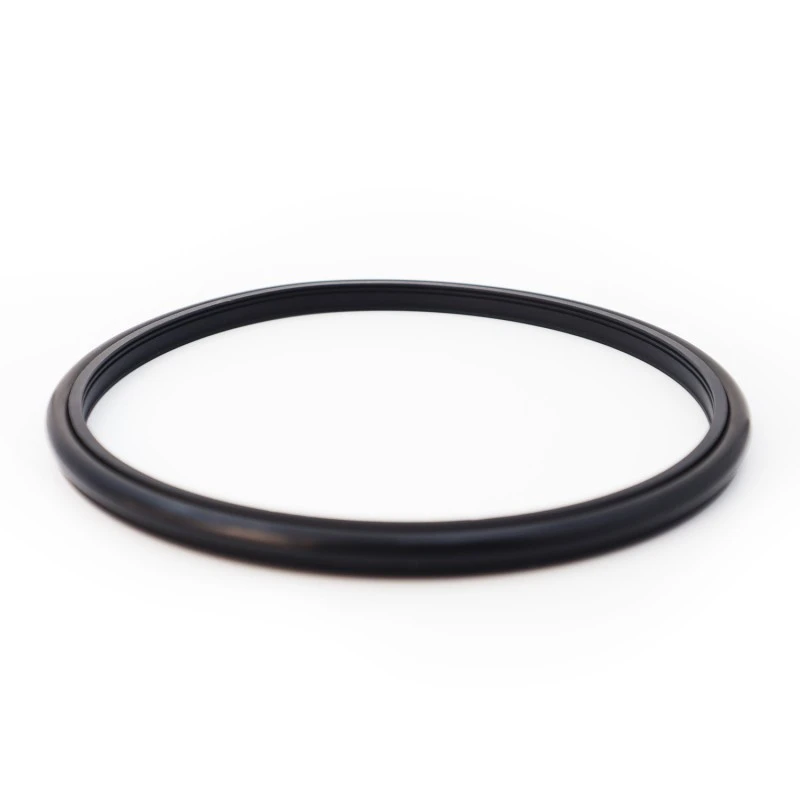

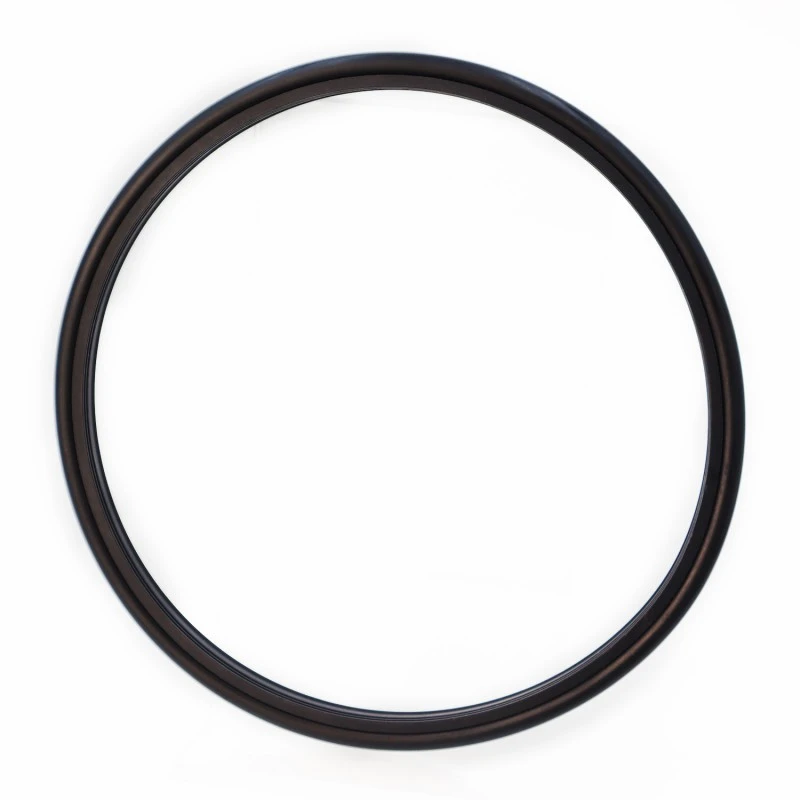

उच्च दबाव सीमेंट घोल के लिए शाफ्ट सील: उच्च जीवनकाल, कम घर्षण, उत्कृष्ट सीलिंग प्रदर्शन, कॉम्पैक्ट डिजाइन, और आसान स्थापना, उपयोग और रखरखाव। इसका विशेष सीलिंग लिप और अनुकूलित मोटाई वाला डिज़ाइन सीमेंट घोल जैसे कठोर मीडिया में भी अच्छी सीलिंग प्रदान करता है। जब कीचड़ जैसे मीडिया को सील करने के लिए उपयोग किया जाता है, तो हम दो (या अधिक) सीलों के बीच ग्रीस स्नेहन की सलाह देते हैं।
लागू परिचालन स्थितियाँ (सीमित मान एक साथ नहीं होने चाहिए)
|
दबाव/एमपीए |
तापमान/डिग्री सेल्सियस |
गति / मी/से |
मध्यम |
|
|
प्रत्यावर्ती गति |
घूर्णी गति |
|||
|
≤100 |
-35~+100 (मिलान एनबीआर ओ-रिंग्स के साथ) |
≤6 |
≤2 |
पानी, मिट्टी, कच्चा तेल, हाइड्रोलिक तेल, इमल्शन |
|
-20~+200 (मिलान ओ-रिंग एफकेएम के साथ) |
||||
जब आप अपने उत्पादों के उपयोग के दौरान किसी प्रश्न या आपात स्थिति का सामना करते हैं, तो आप किसी भी समय रुइचेन से संपर्क कर सकते हैं। हम तत्काल तकनीकी समस्याओं से निपटने के लिए 7 x 24 घंटे की तकनीकी परामर्श हॉटलाइन प्रदान करते हैं।
सील लीक, असामान्य टूट-फूट या किसी प्रदर्शन विफलता की स्थिति में, हमारी तकनीकी सहायता टीम तुरंत फोन कॉल या ईमेल से प्रतिक्रिया प्रक्रिया शुरू करेगी। हम आपको दूरस्थ वीडियो निदान, छवि विश्लेषण और अन्य तरीकों के माध्यम से प्रारंभिक निर्णय और समाधान प्रदान कर सकते हैं। जटिल समस्याओं के लिए, हम 48 घंटों के भीतर एक प्रारंभिक विश्लेषण रिपोर्ट देने का वादा करते हैं, और यदि आवश्यक हो, तो तकनीकी सहायता प्रदान करने के लिए इंजीनियरों को साइट पर भेजेंगे, और आपके साथ संयुक्त रूप से समस्या की जांच करेंगे जब तक कि समस्या पूरी तरह से हल न हो जाए।
सामग्री चयन
1. उपयुक्त ओ-रिंग सामग्री में शामिल हैं: R01 नाइट्राइल ब्यूटाडीन रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4, अन्य वैकल्पिक सामग्री में PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, आदि शामिल हैं।
आदेश देने का उदाहरण
ऑर्डरिंग मॉडल RC2061-80*91.7*7.6-PTFE4-R01 मॉडल - शाफ्ट व्यास * नाली व्यास * नाली चौड़ाई - सामग्री कोड

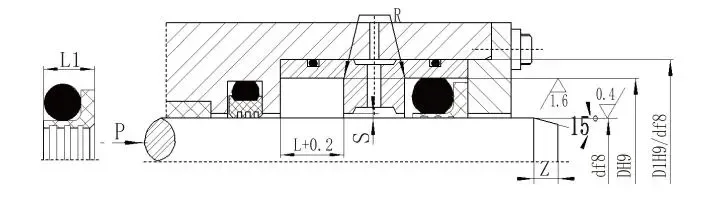

(ए) खुली संरचना

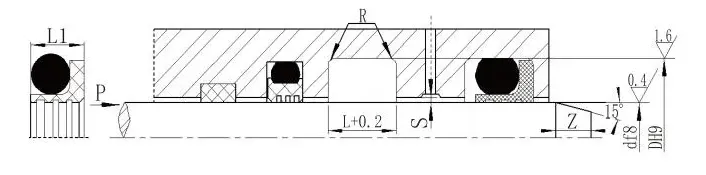

(बी) बंद संरचना
विशिष्टताएँ (निर्दिष्ट सीमा के भीतर कोई भी आकार उपलब्ध है)
|
शाफ्ट व्यास रेंज मानक प्रकार डी एफ8 आरसी2061 |
दस्ता व्यास सीमा भारी भार प्रकार डी एफ8 आरसी2061-जेड |
नाली का व्यास DH9 |
नाली की चौड़ाई एल+0.2 |
सील की चौड़ाई L1 |
गोल कोनें आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग तार व्यास |
||
|
<10एमपीए |
<20एमपीए |
<40एमपीए |
||||||||
|
5~15.9 |
- |
डी+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
डी+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
डी+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
डी+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
डी+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. शाफ्ट व्यास ≤ 30 मिमी के लिए, एक खुली नाली डिजाइन की सिफारिश की जाती है।
2. जब रोटरी सील के लिए उपयोग किया जाता है, तो घूर्णन शाफ्ट के लिए एचआरसी ≥ 58 की सतह कठोरता की सिफारिश की जाती है।
3. 30MPa से अधिक दबाव के लिए, एक्सट्रूज़न गैप के लिए H8/8 फिट की अनुशंसा की जाती है।
