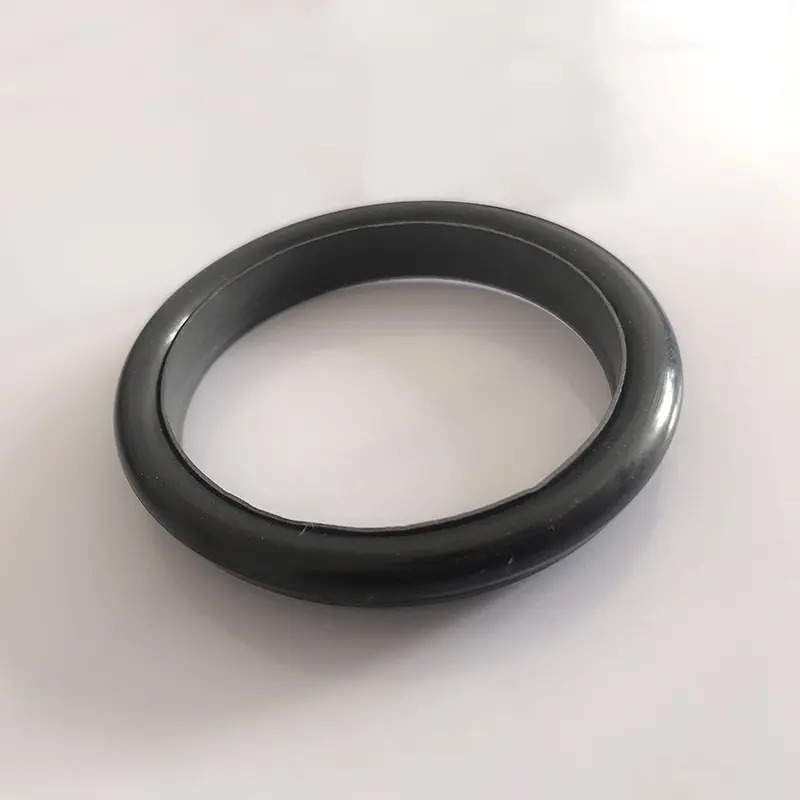

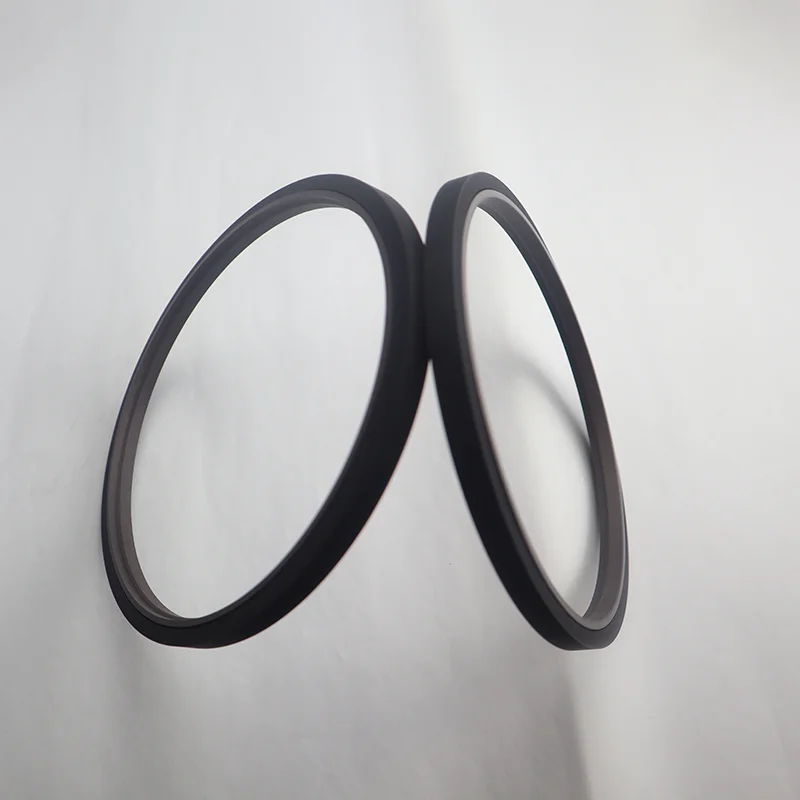

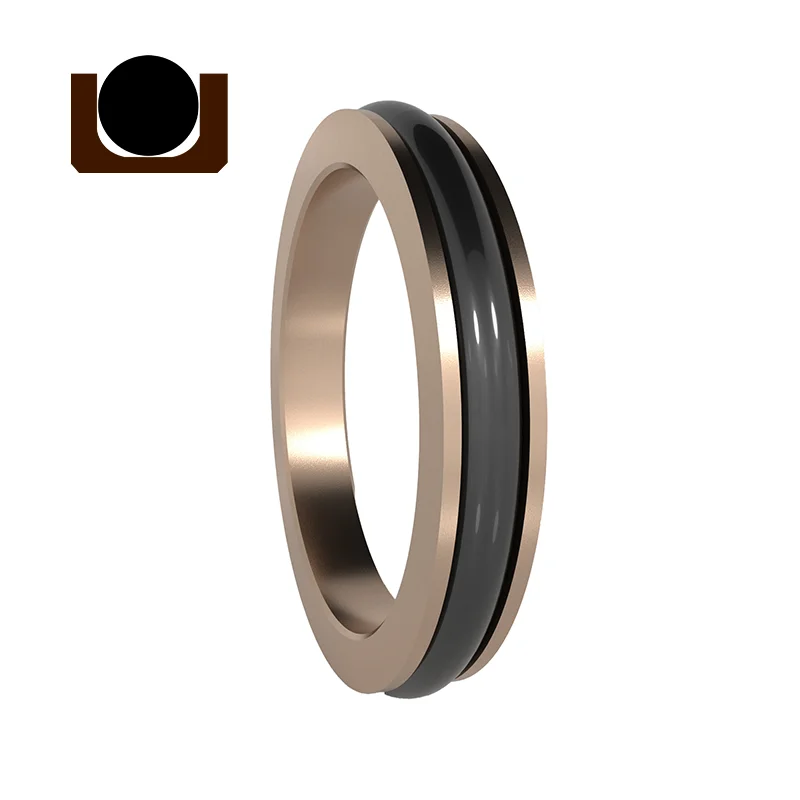

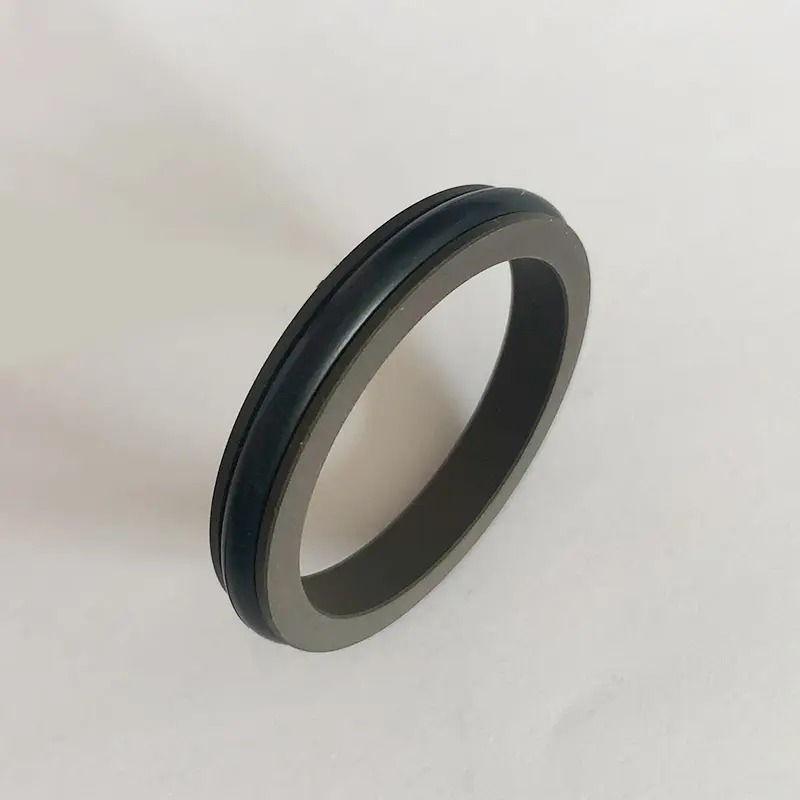

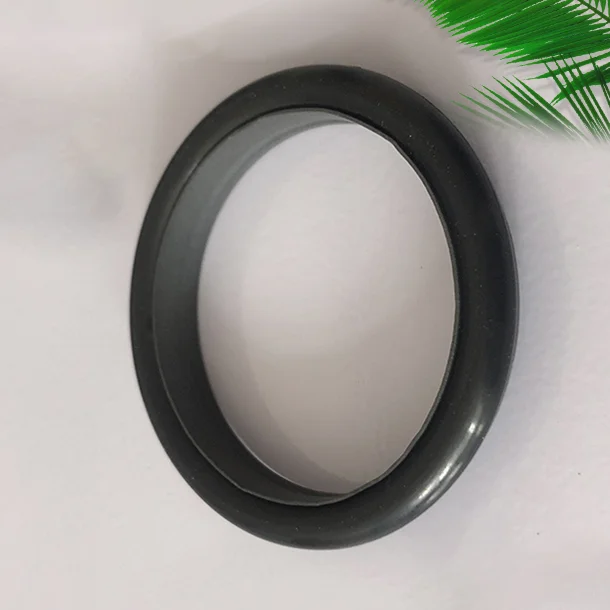

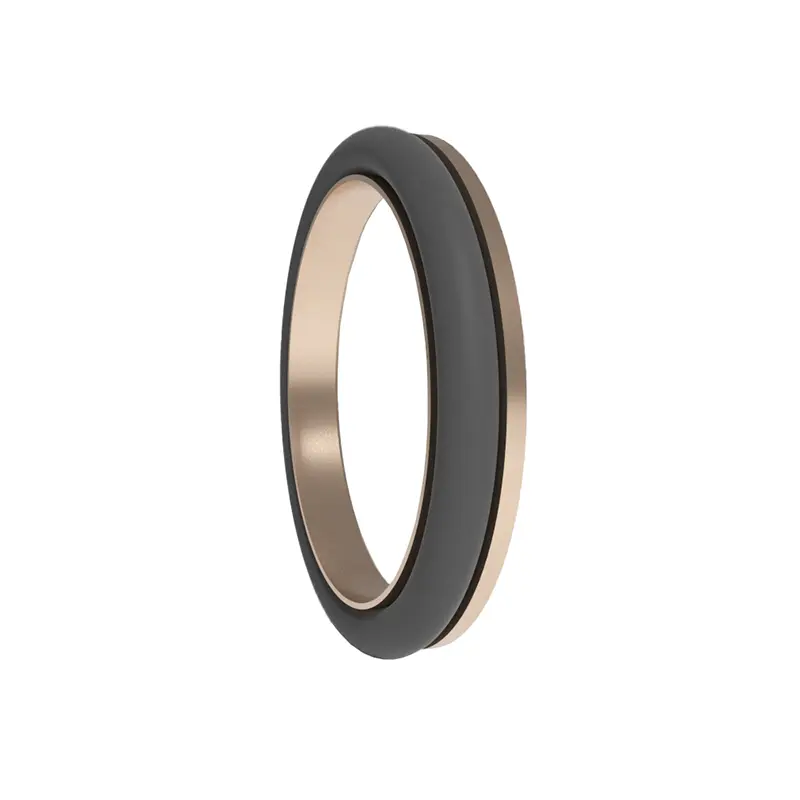

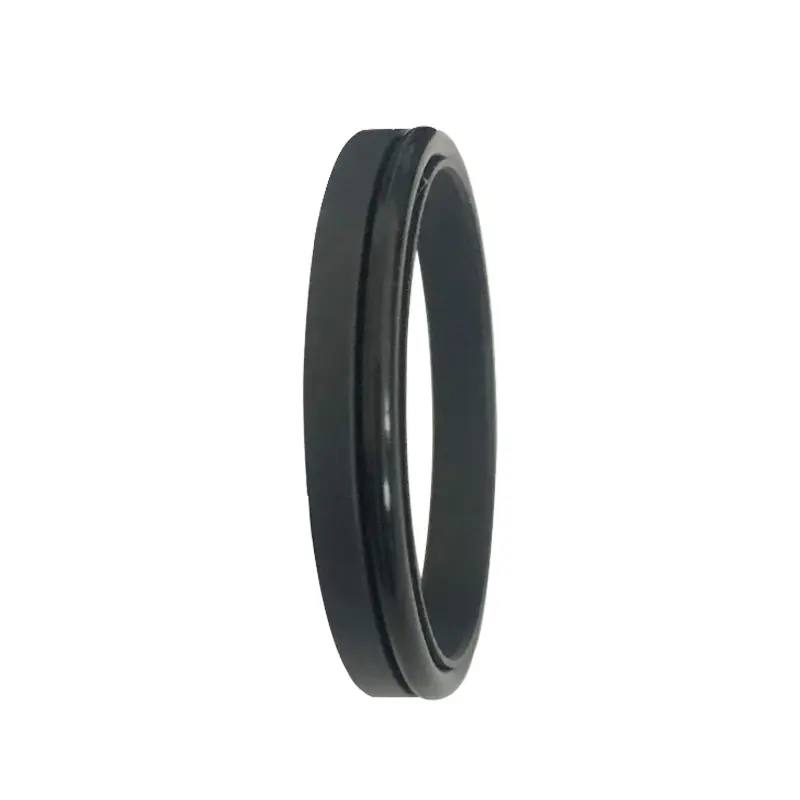

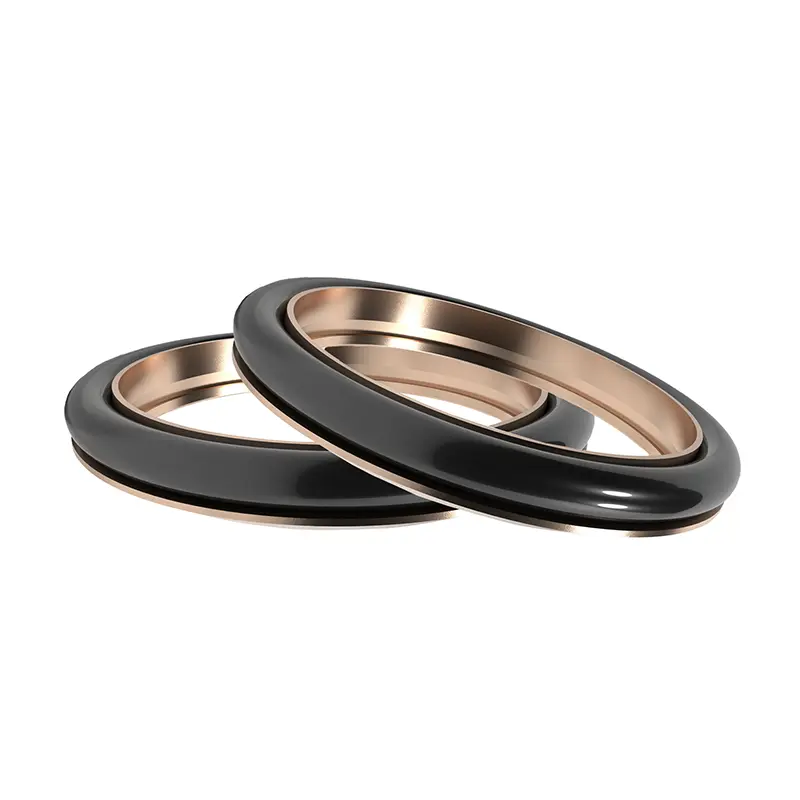

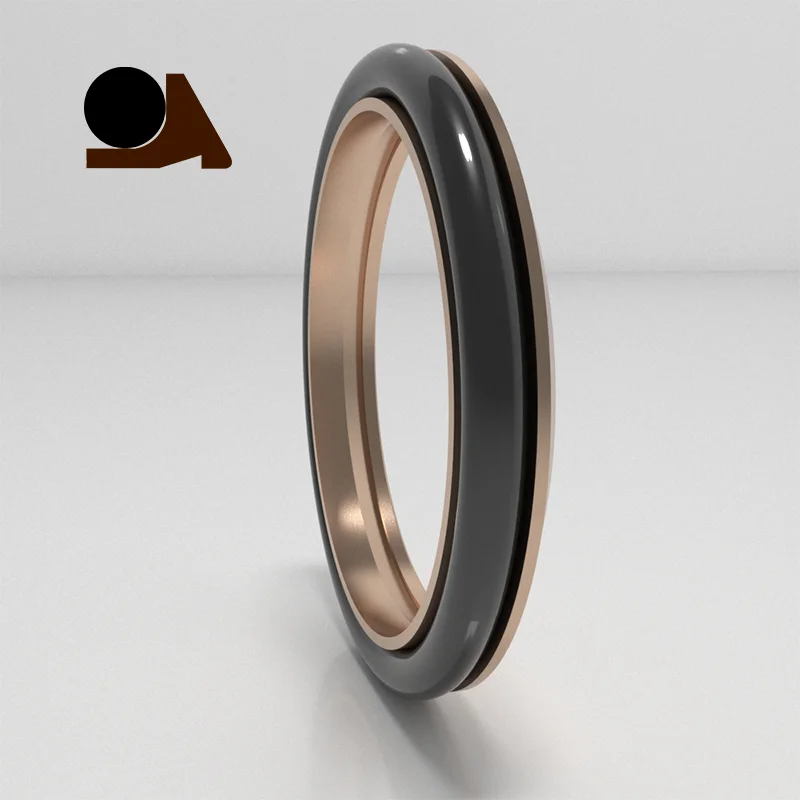

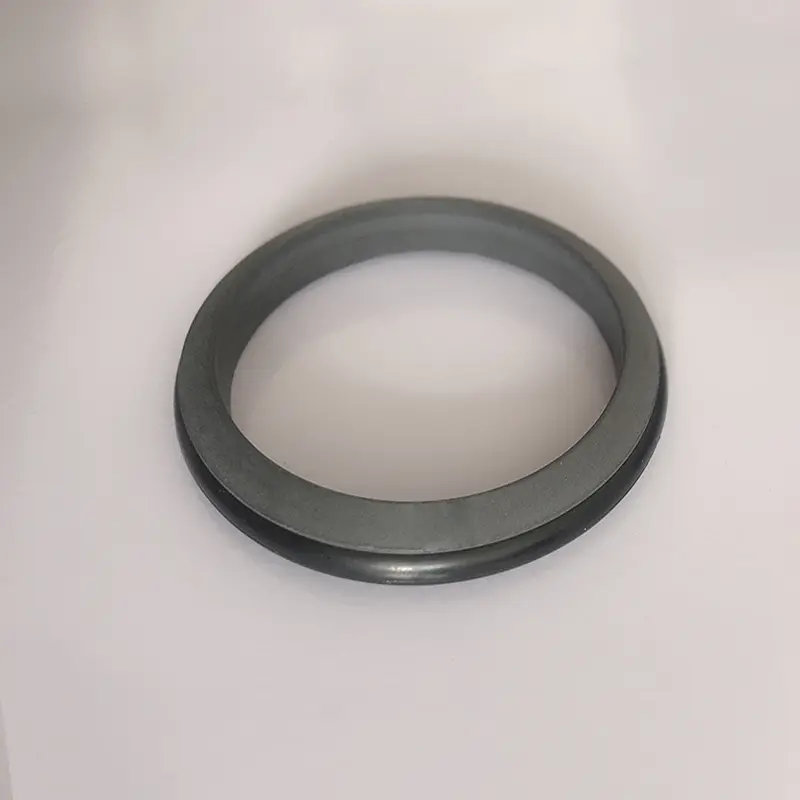

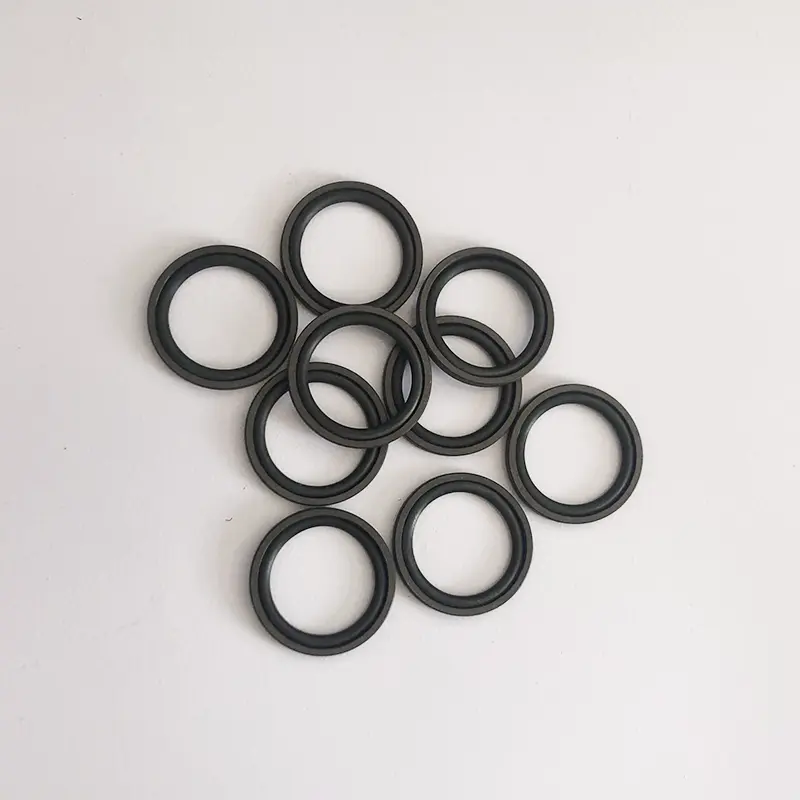

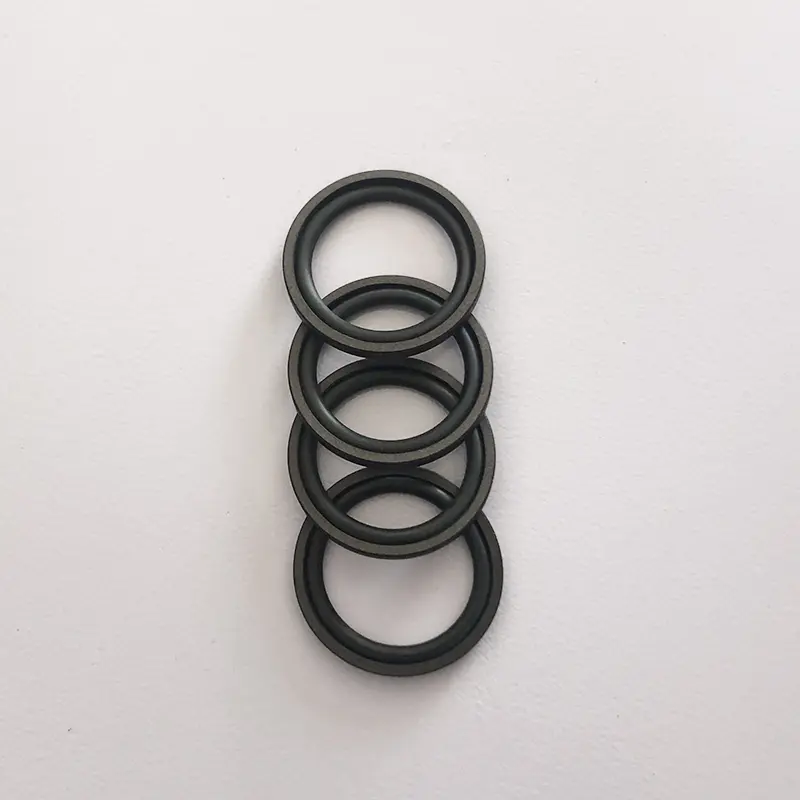

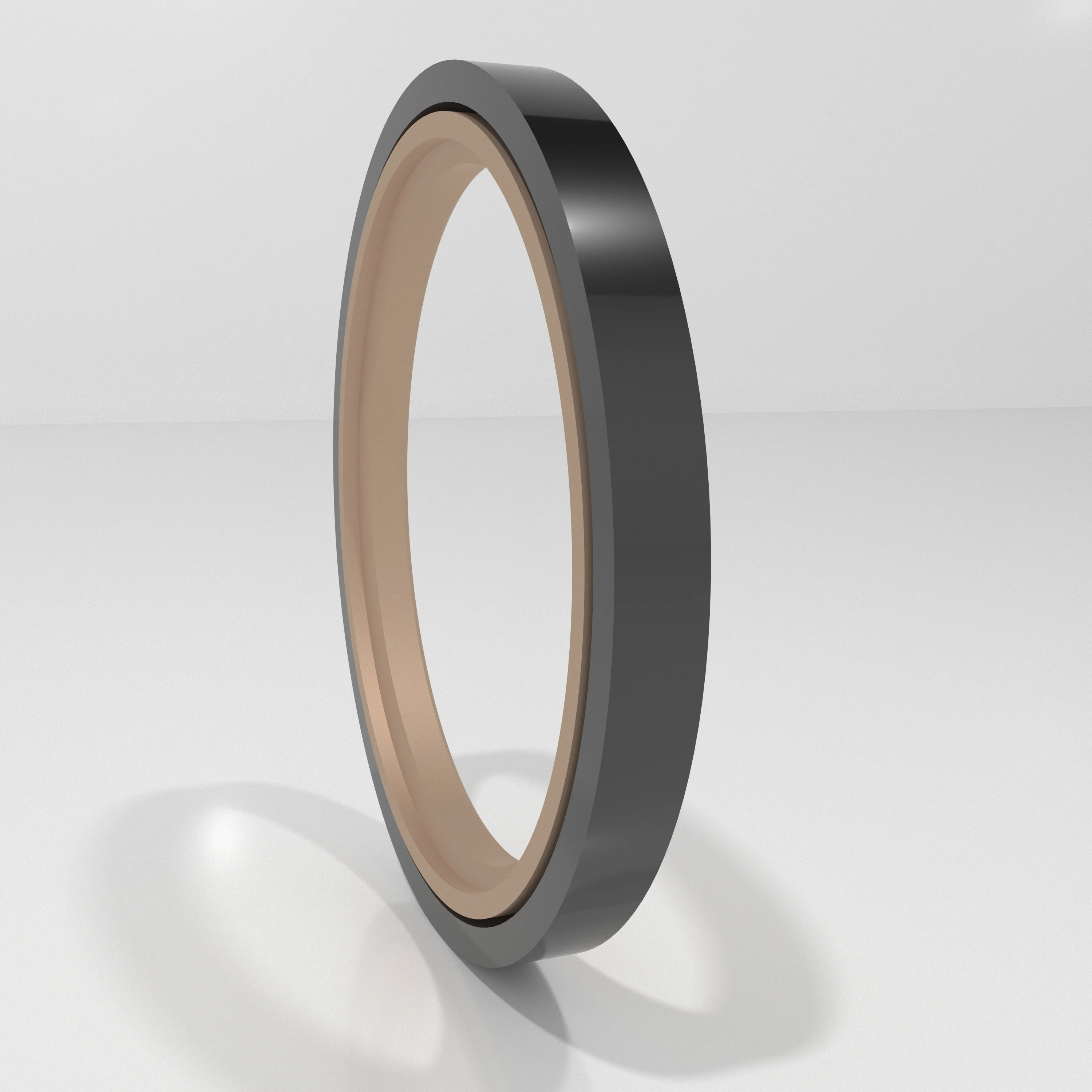

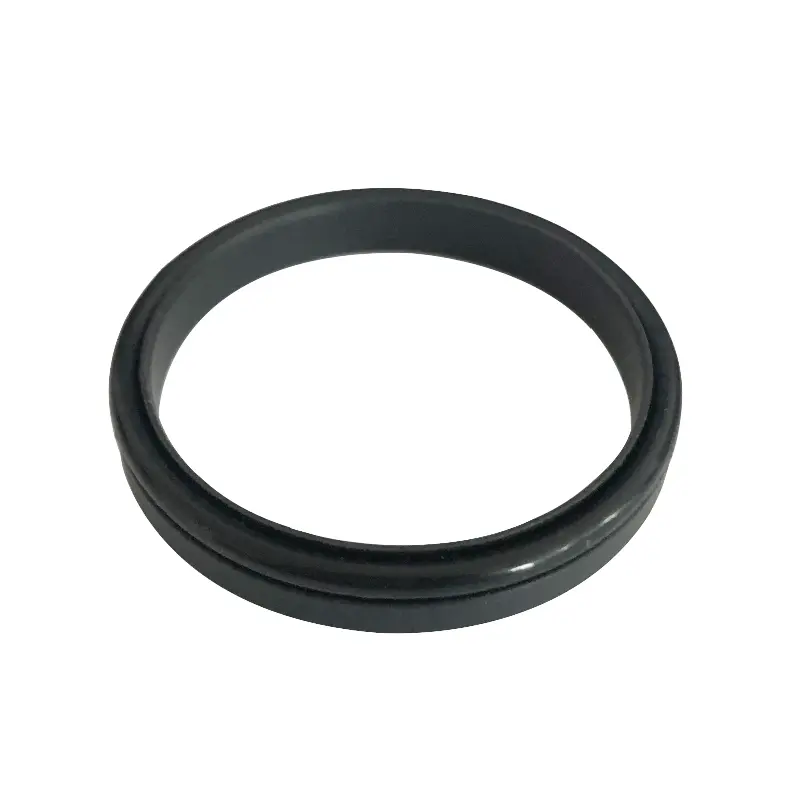

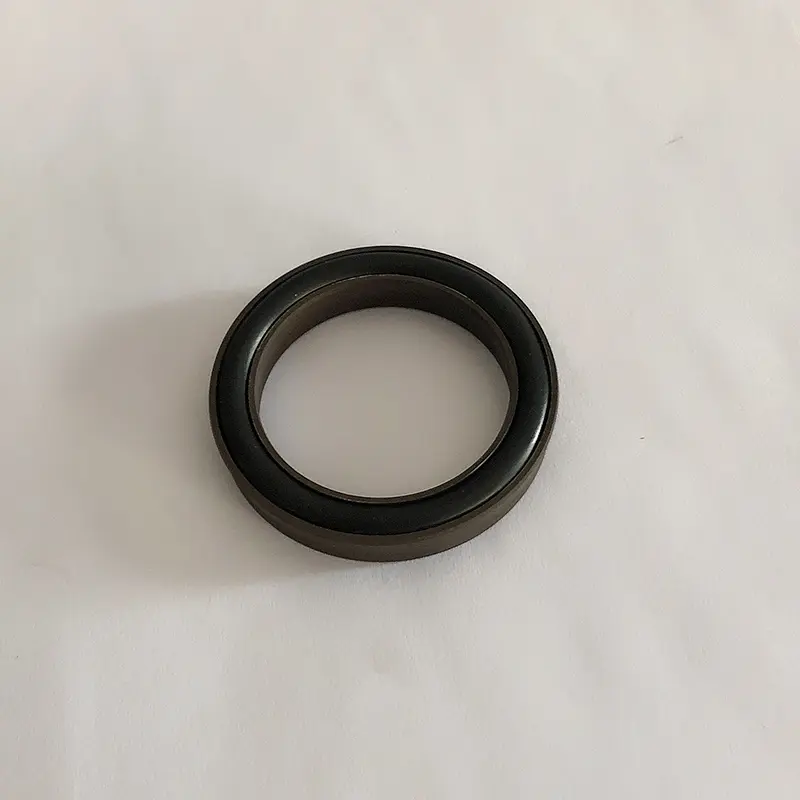

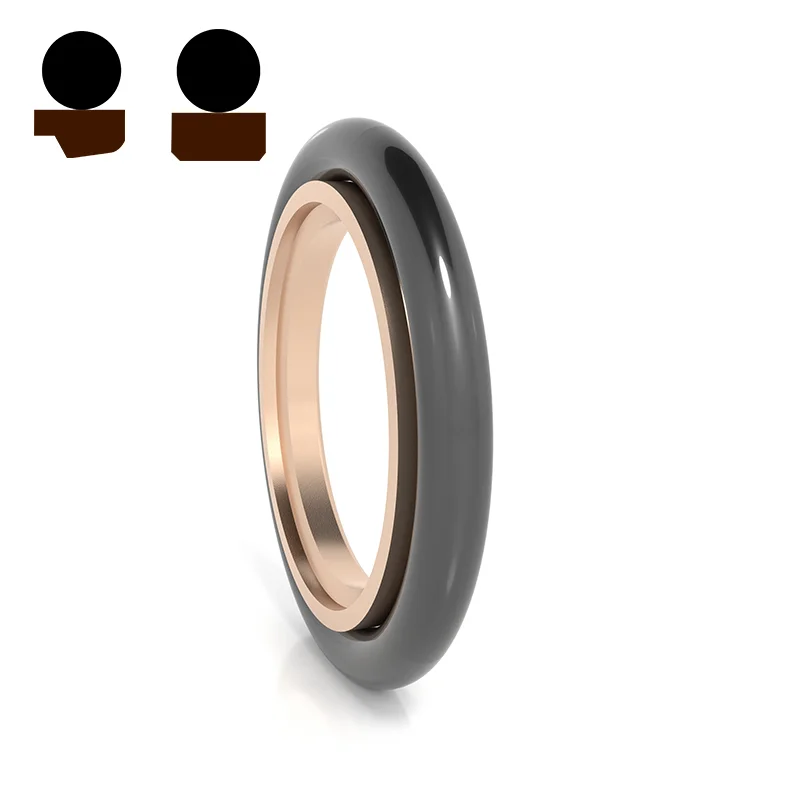

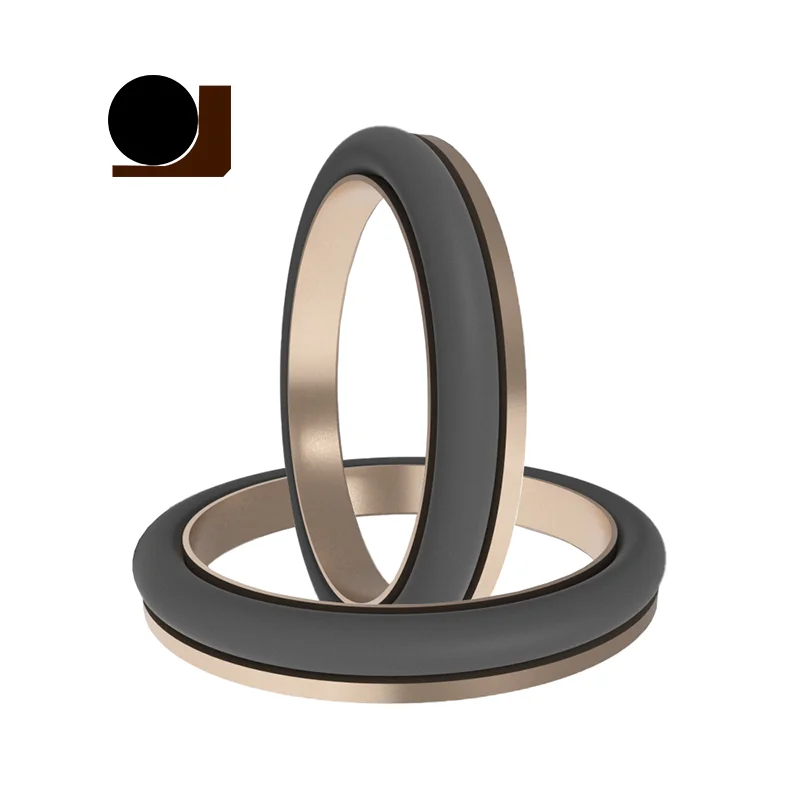

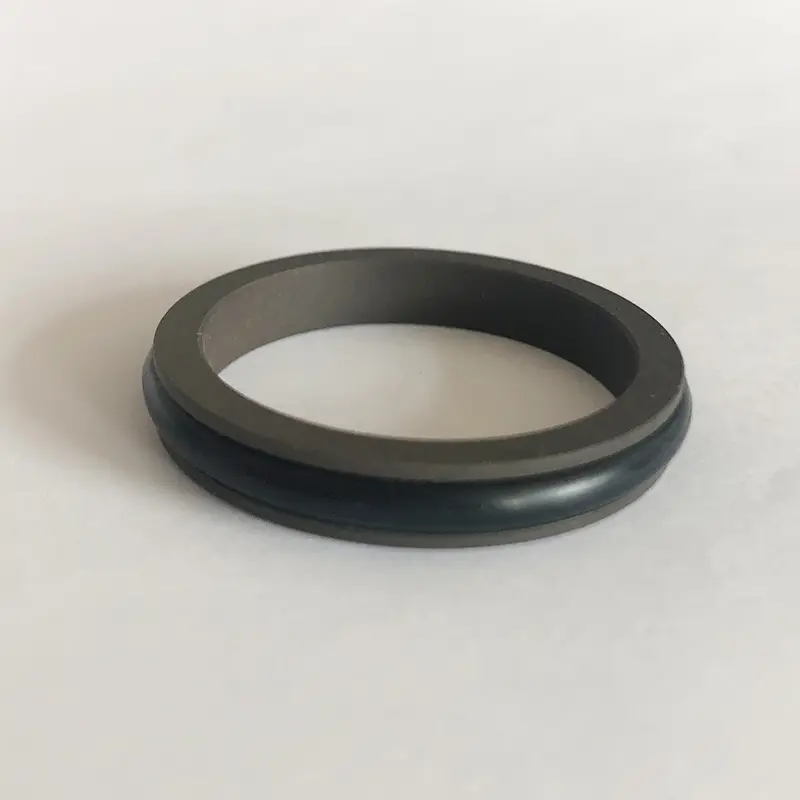

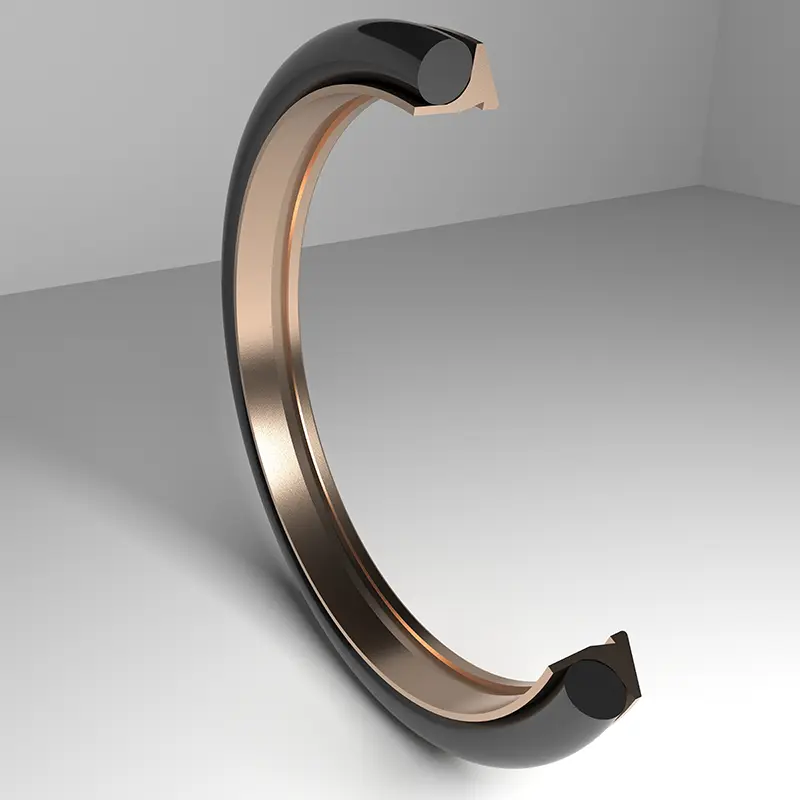

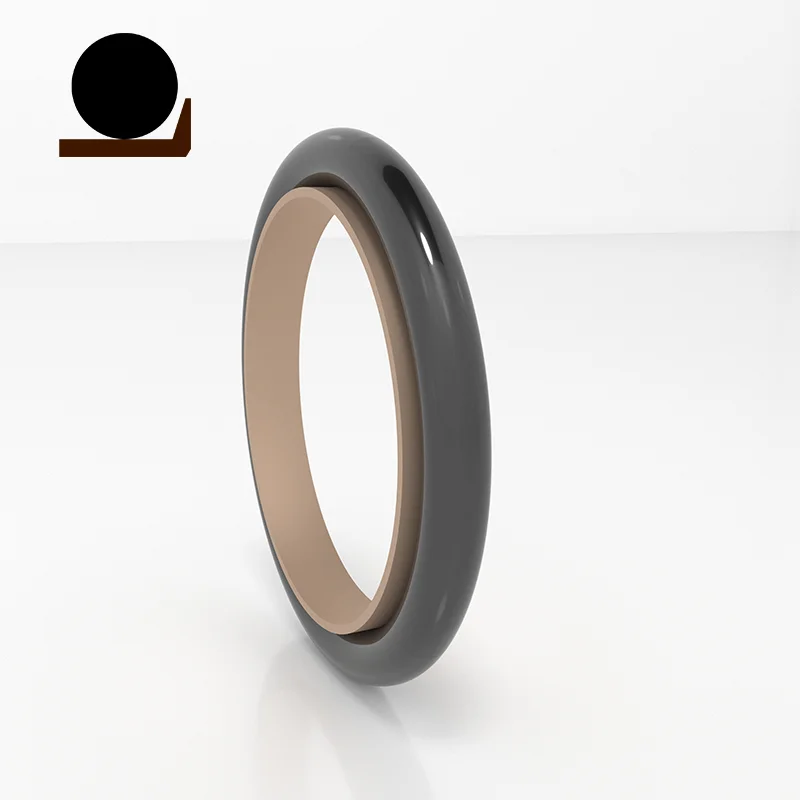

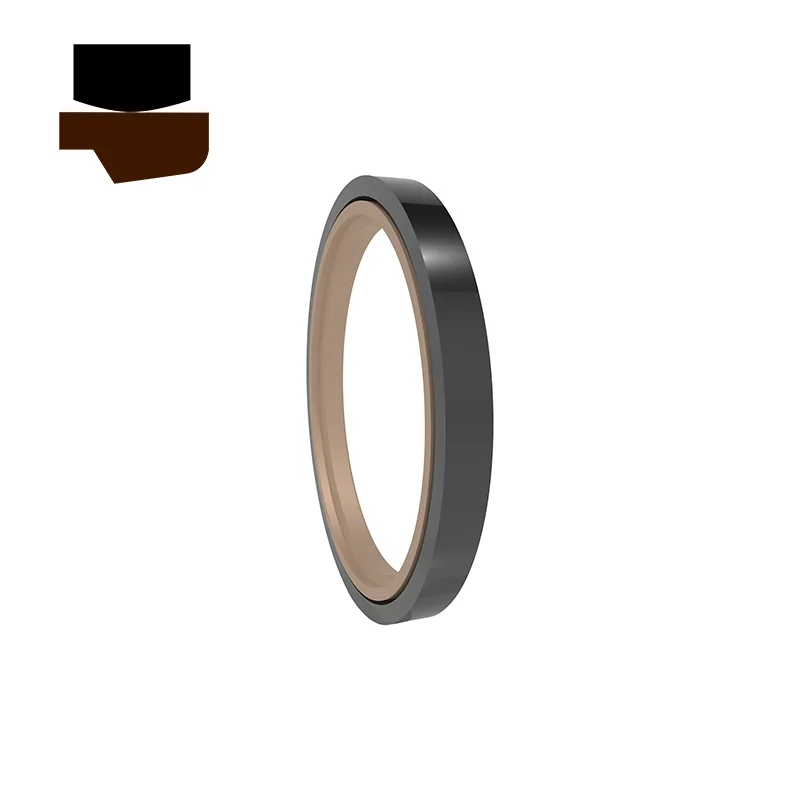

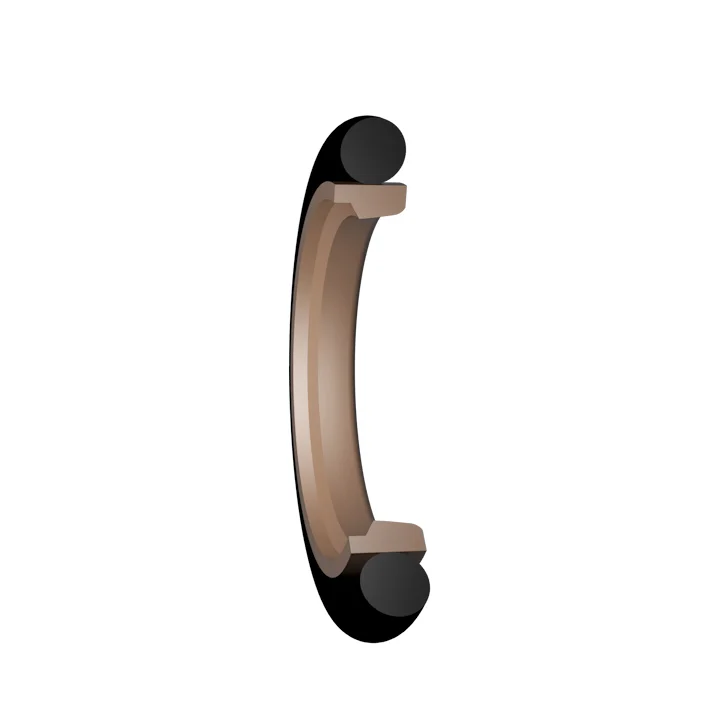

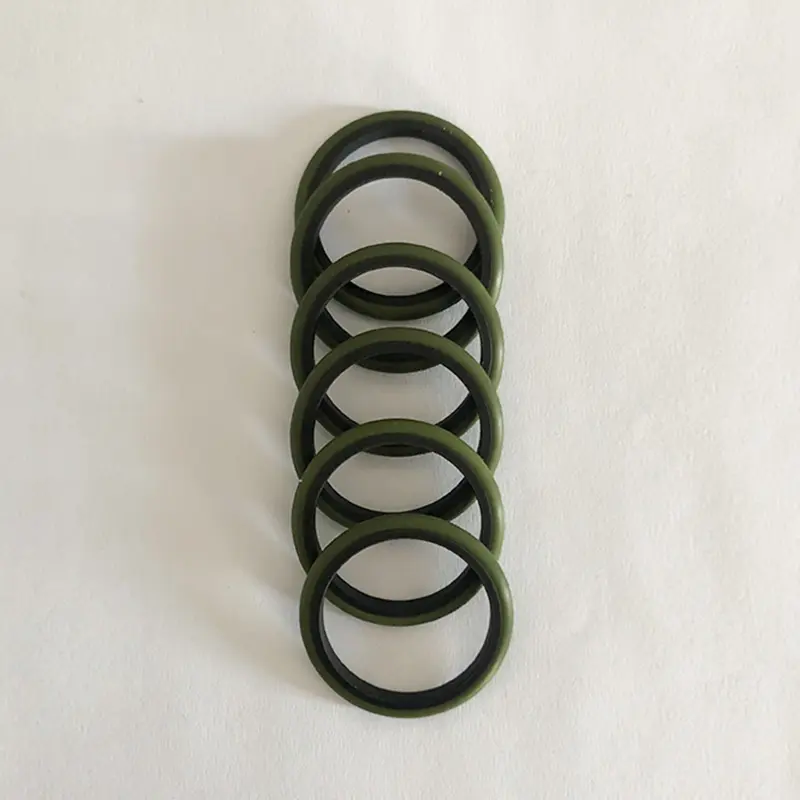

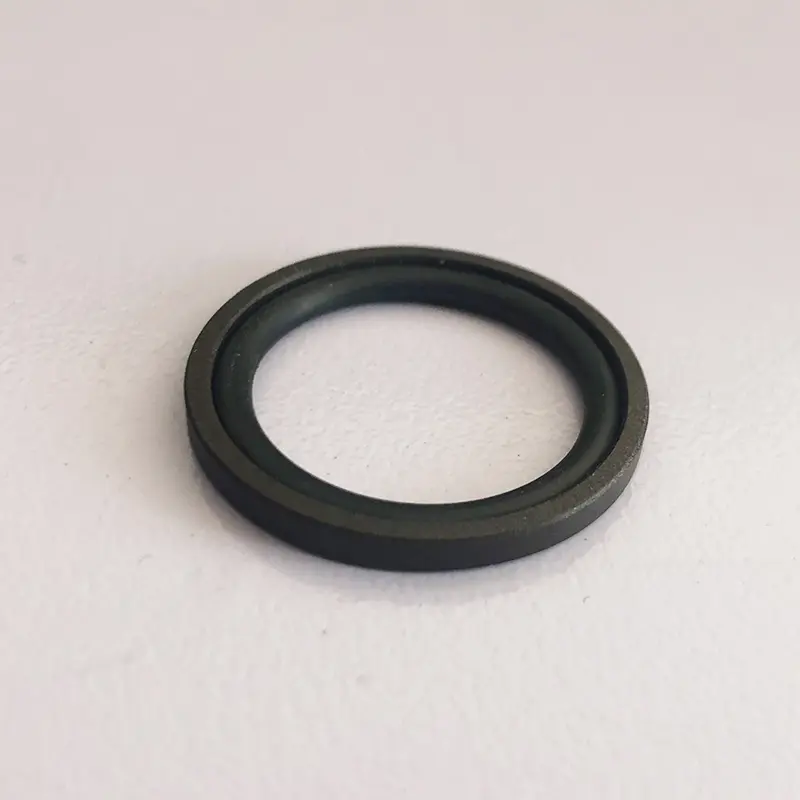

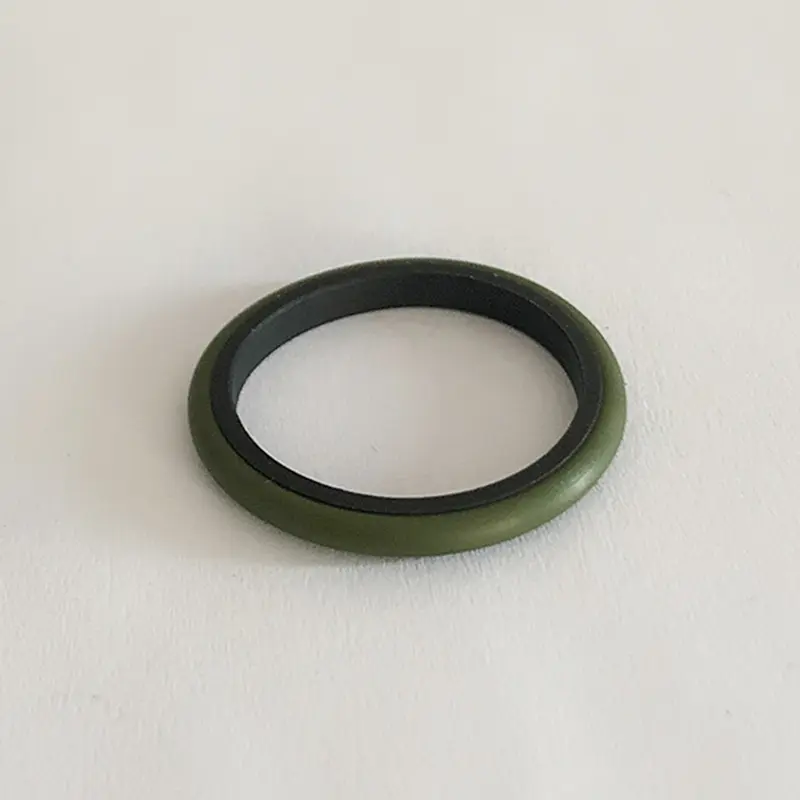

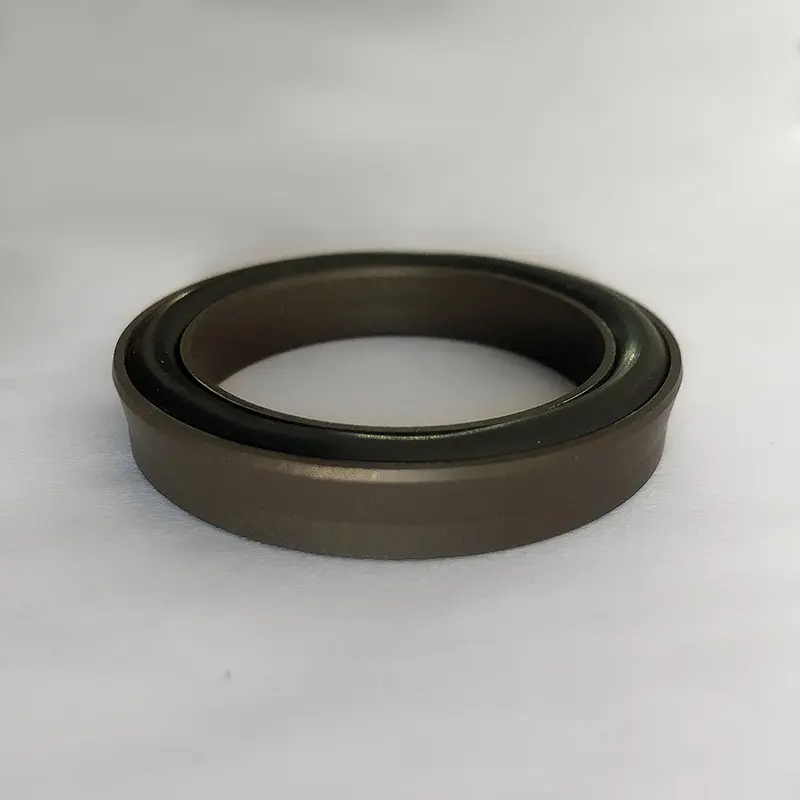

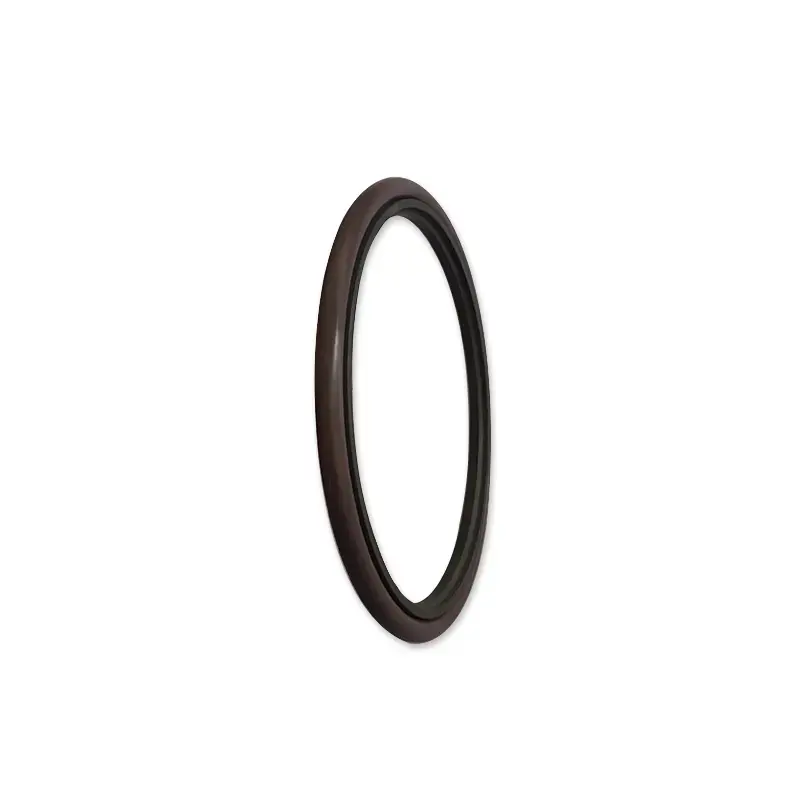

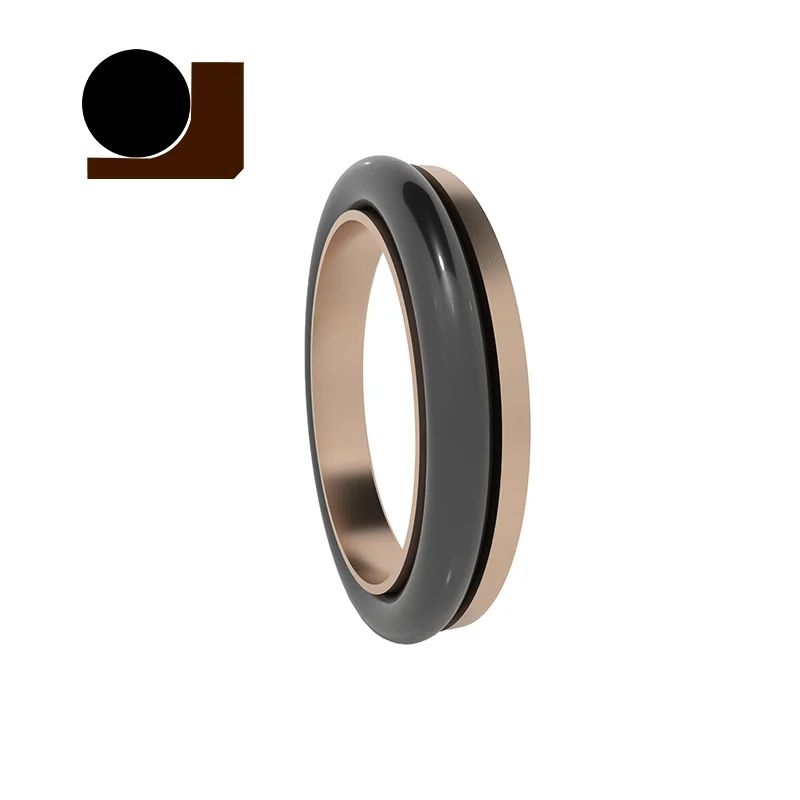

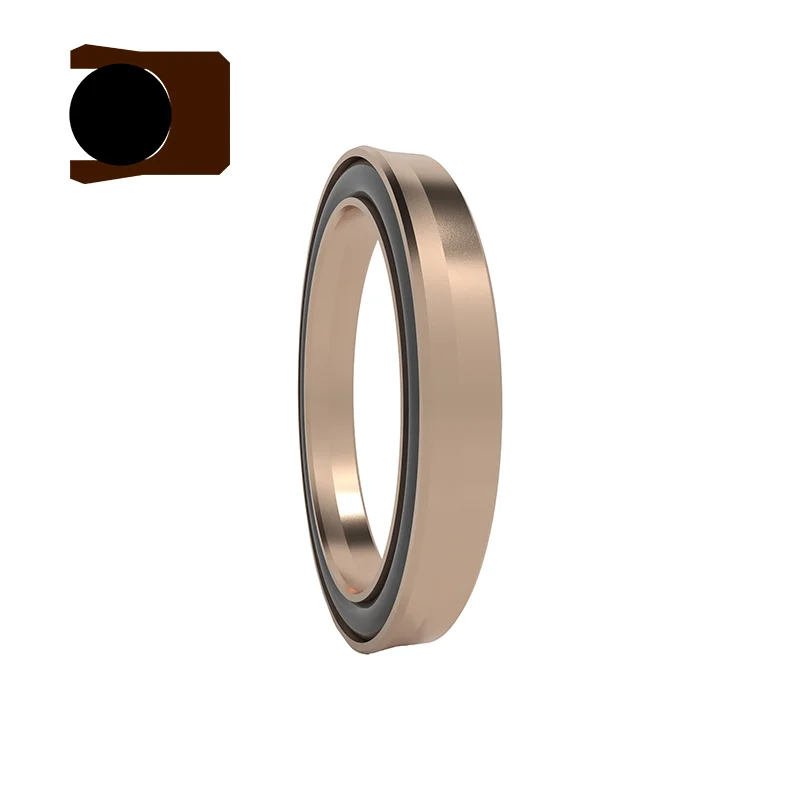

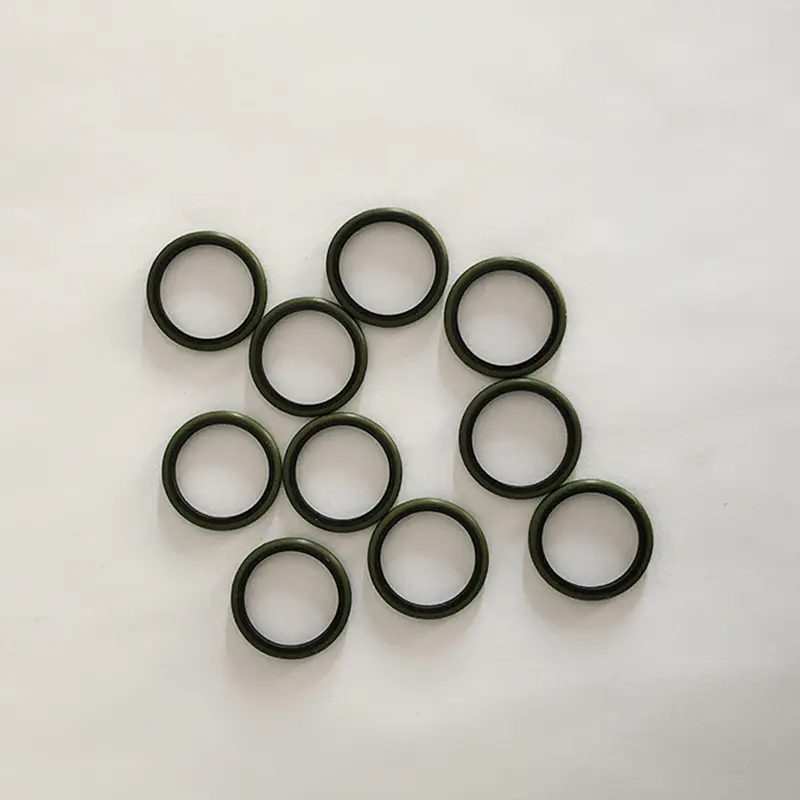

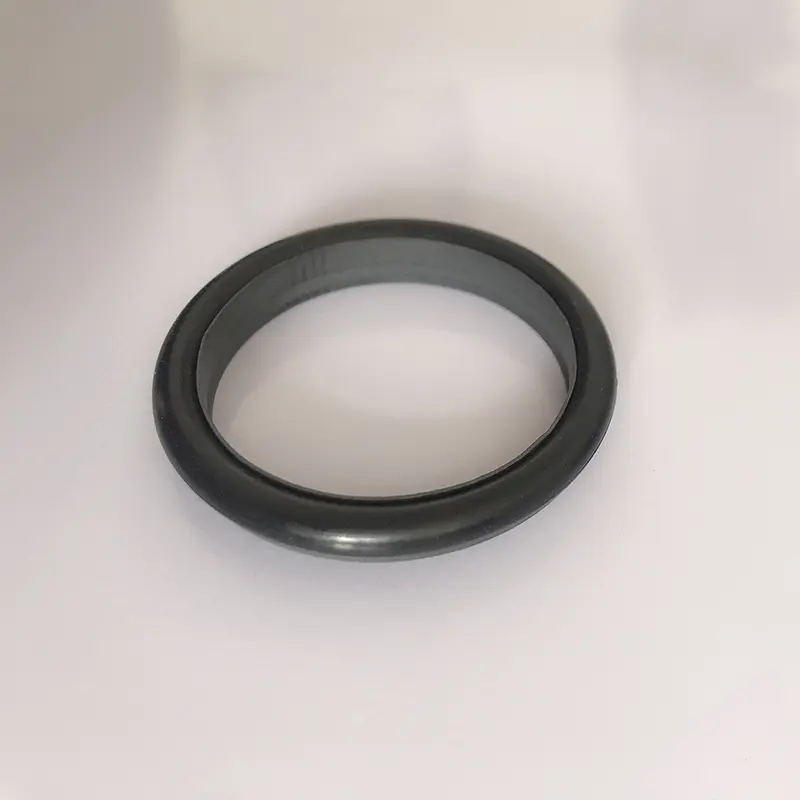

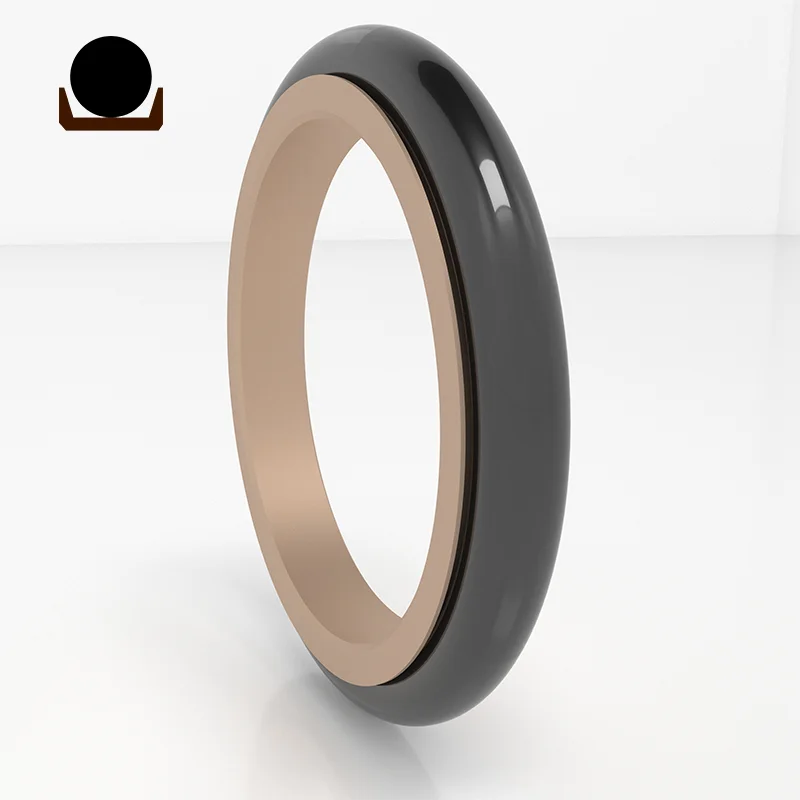

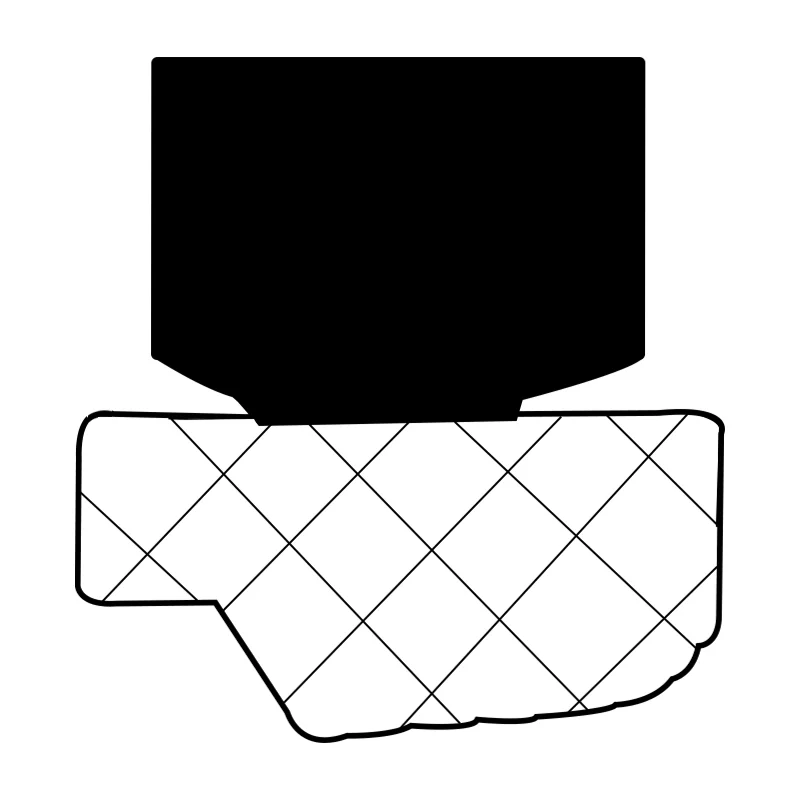

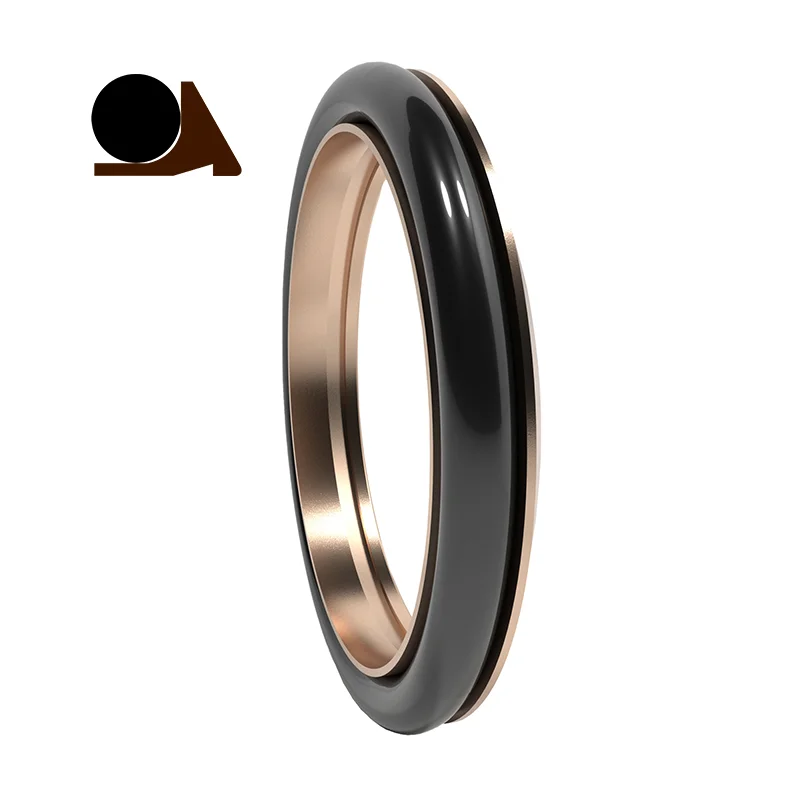

Ruichen द्वारा प्रदान की जाने वाली उच्च दबाव पिस्टन रॉड सील PTFE सीलिंग रिंग और ओ-आकार के रबर के छल्ले से बने होते हैं, जो विशेष रूप से हाइड्रोलिक पारस्परिक गति के एक तरफ़ा सीलिंग के लिए उपयोग किए जाते हैं। उन्हें मिलान ओ-रिंग्स के अनुसार RC01-RC14 श्रृंखला में विभाजित किया गया है। काम करते समय, ओ-रिंग सीलिंग रिंग के पहनने के लिए क्षतिपूर्ति करने के लिए रेडियल बल प्रदान करता है, और सीलिंग रिंग के पतले लिप डिज़ाइन में अच्छा फिट होता है। एक अच्छा सीलिंग प्रभाव बनाने के लिए दोनों एक साथ काम करते हैं।
हमारे उच्च दबाव वाले पिस्टन रॉड सील का उपयोग इंजेक्शन मोल्डिंग मशीनों और औद्योगिक हाइड्रोलिक सिस्टम में डाई-कास्टिंग मशीनों में व्यापक रूप से किया जाता है, इंजीनियरिंग मशीनरी में खुदाई करने वाले और लोडर, ऑटोमोबाइल निर्माण और रखरखाव में हाइड्रोलिक भागों, लैंडिंग गियर और एयरोस्पेस में एक्ट्यूएटर्स, और हाइड्रोलिक स्टीयरिंग गियर और शिपबिल्डिंग में पवनचक्की। वे प्रभावी रूप से हाइड्रोलिक सिस्टम के स्थिर संचालन को सुनिश्चित कर सकते हैं और रिसाव से बच सकते हैं।
उत्पाद सुविधाएँ और अनुप्रयोग:
विशेषताएँ:
1। उच्च दबाव पिस्टन रॉड सील का उपयोग हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए किया जा सकता है।
2। सीलिंग प्रदर्शन हमेशा अच्छा होता है चाहे वह उच्च या कम दबाव वाली सीलिंग की स्थिति हो।
3। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं।
4। सील में एक लंबा जीवन है, जो तेल-मुक्त स्नेहन सील के लिए उपयुक्त है।
5। छोटे संरचनात्मक स्थान और आसान स्थापना और रखरखाव।
लागू काम करने की स्थिति:
उच्च दबाव वाले पिस्टन रॉड सील की लागू काम की स्थिति (सीमा मान एक ही समय में दिखाई नहीं देना चाहिए)
| प्रोफ़ाइल | नमूना | दबाव (एमपीए) | तापमान (℃) | गति (एम/एस) | मिडिया |
 |
RC01/RC02 | ≤70 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC05 | ≤200 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC10 | ≤260 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC11 | ≤60 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
आरसी 11-बी | ≤60 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC12 | ≤60 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC13 | ≤20 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) | |||||
 |
RC14 | ≤20 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि। |
| -20 ~+180 (मैचिंग ओ-रिंग एफकेएम) |
सामग्री चयन:
1। मिलान ओ-रिंग सामग्री का चयन किया जा सकता है: R01 नाइट्राइल रबर (NBR), RO2 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, PU, ETC
ऑर्डरिंग उदाहरण: (केवल कुछ मॉडल दिखाए गए हैं, कृपया विशिष्ट ऑर्डरिंग मॉडल के लिए हमसे संपर्क करें)
ऑर्डर मॉडल RC01-80X89.6x7.8-PTFE3-R01
मॉडल-रॉड व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3- संशोधित PTFE सामग्री कोड R01 O- रिंग सामग्री कोड
ऑर्डर मॉडल RC03-80X89X10-PTFE3-R01
मॉडल-रॉड व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3- संशोधित PTFE सामग्री कोड R01-O-RING सामग्री कोड
ऑर्डर मॉडल RC06-80x89.9x9.2-PTFE3-R01
मॉडल-रॉड व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3- संशोधित PTFE सामग्री कोड R01 O- रिंग सामग्री कोड
ऑर्डर मॉडल RC08-80X90.2X11.2-PTFE3-R01 मॉडल-रॉड व्यास x ग्रूव व्यास x ग्रूव चौड़ाई-सामग्री कोड
विशेष विवरण:
(केवल कुछ मॉडल दिखाए गए हैं, कृपया विशिष्ट ऑर्डर मॉडल के लिए हमसे संपर्क करें)

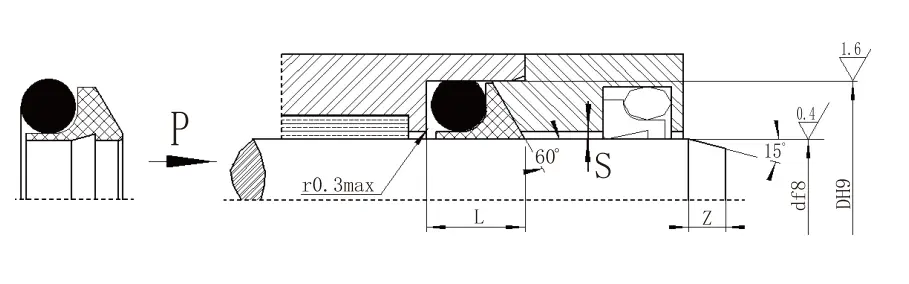

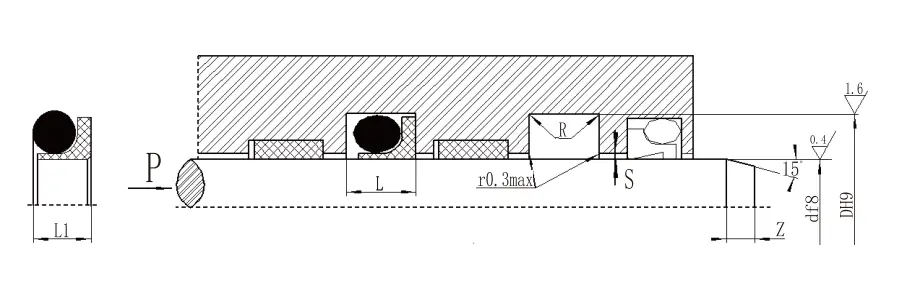

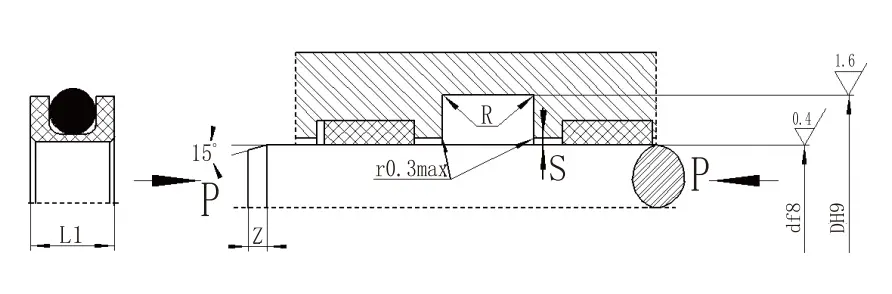

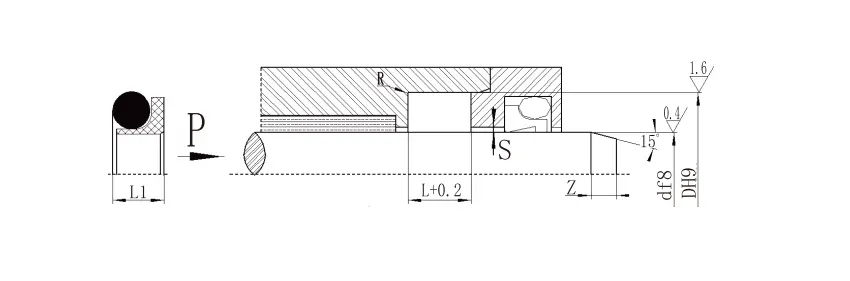

| 4.1 RC01 विनिर्देशों (विनिर्देश तालिका में किसी भी आकार के उत्पादों का उत्पादन किया जा सकता है) | ||||||||||
| DF8 मानक प्रकार RC01 |
DF8 कम भार होना Rc01-q |
DF8 भारी भार RC01-Z |
D H9 | L+0.2 | L1 | आरमैक्स | Sअधिकतम | Zमिन | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 5 ~ 17.9 | - | d+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | d+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | d+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | d+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | d+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| नोट: 1।, 30 मिमी के लिए, खुले नाली का उपयोग करने की सिफारिश की जाती है। | ||||||||||
| 2। इंटीग्रल (बंद) नाली सील की स्थापना के लिए, कृपया हमारी कंपनी के इंस्टॉलेशन गाइड को देखें। 3। दबाव> 40MPA के लिए, सील का मूल क्षेत्र H8/F8 फिट सहिष्णुता का उपयोग करता है। | ||||||||||
| 4.1 RC03 विनिर्देश पैरामीटर तालिका (विनिर्देश तालिका में किसी भी आकार के उत्पादों का उत्पादन किया जा सकता है) | |||||||
| D F8 | D H9 | L+0.2 | धूर्तता | Zमिन | d0 |
|
|
| <40MPA | <60MPA |
|
|||||
| 5 ~ 17 | डी+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | d+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | d+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | डी+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | d+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | d+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | d+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| नोट: 1। दबाव> 60MPA के लिए, सील रूट क्षेत्र H8/F8 फिट सहिष्णुता का उपयोग करता है, और अल्ट्रा-हाई प्रेशर सील SMAX <0.05। | |||||||
| 2। कृपया हमारी कंपनी से परामर्श करें जब एक बंद नाली संरचना का उपयोग किया जाना चाहिए। | |||||||
| 4.1 RC06 विनिर्देशों (विनिर्देश तालिका में किसी भी आकार के उत्पादों का उत्पादन किया जा सकता है) | ||||||||||
| D F8 मानक प्रकार RC06 |
D F8 कम भार होना Rc06-q |
D F8 भारी भार RC06-Z |
D H9 | L+0.2 | L1 | आरमैक्स | Sअधिकतम | Zमिन | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 4 ~ 17.9 | - | d+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | d+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | d+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | d+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | डी+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | d+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | d+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | डी+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| नोट: 1। शाफ्ट व्यास ≤70 मिमी के लिए, खुले नाली का उपयोग करने की सिफारिश की जाती है। इंटीग्रल (बंद) नाली सील की स्थापना के लिए, कृपया स्थापना गाइड देखें। | ||||||||||
| 2। दबाव के लिए> 40MPA, सील का मूल क्षेत्र H8/F8 फिट सहिष्णुता का उपयोग करता है। | ||||||||||
| 4.1 RC08 विनिर्देशों (विनिर्देश तालिका में किसी भी आकार के उत्पादों का उत्पादन किया जा सकता है) | ||||||||||
| मानक प्रकार DF8 RC08 | लाइट लोड DF8 RC08-Q | भारी लोड DF8 RC08-Z | नाली व्यास D H9 | नाली चौड़ाई एल+0.2 |
सील ऊंचाई L1 | गोल कोने rअधिकतम | रेडियल क्लीयरेंस एसअधिकतम | नाला Zमिन |
ओ-रिंग वायर डायमीट डी0 | |
| <20MPA | <60MPA | |||||||||
| - | 5 ~ 17.9 | - | d+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | d+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | d+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | डी+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | d+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | d+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| नोट: 1। कृपया हमारी कंपनी से परामर्श करें जब बंद नाली की आवश्यकता हो। | ||||||||||
| 2। दबाव> 60MPA, रूट H8/F8 मैचिंग टॉलरेंस, अल्ट्रा-हाई प्रेशर सील स्मैक्स <0.05। | ||||||||||
