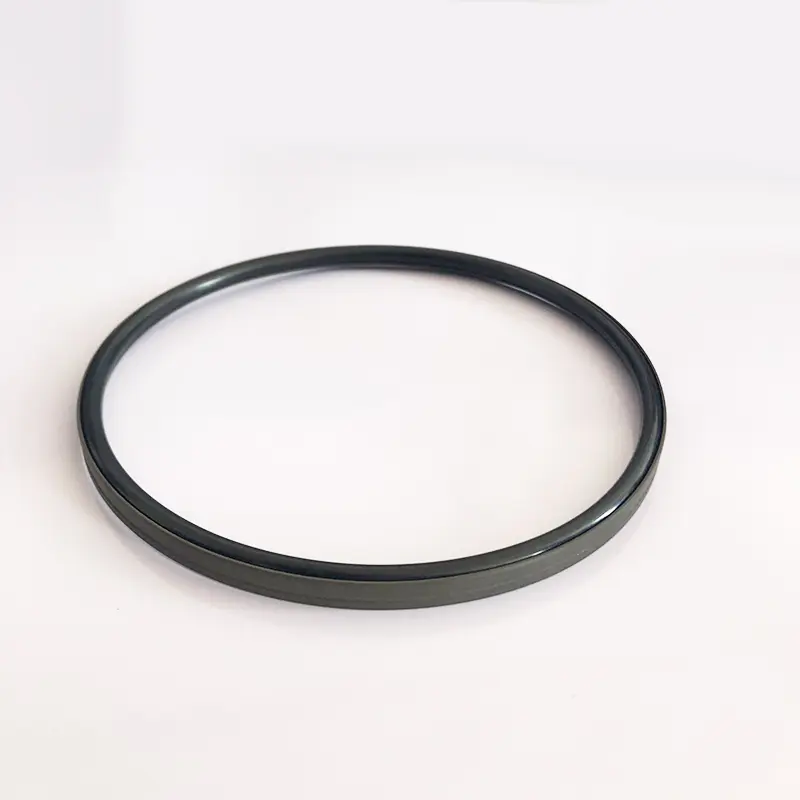

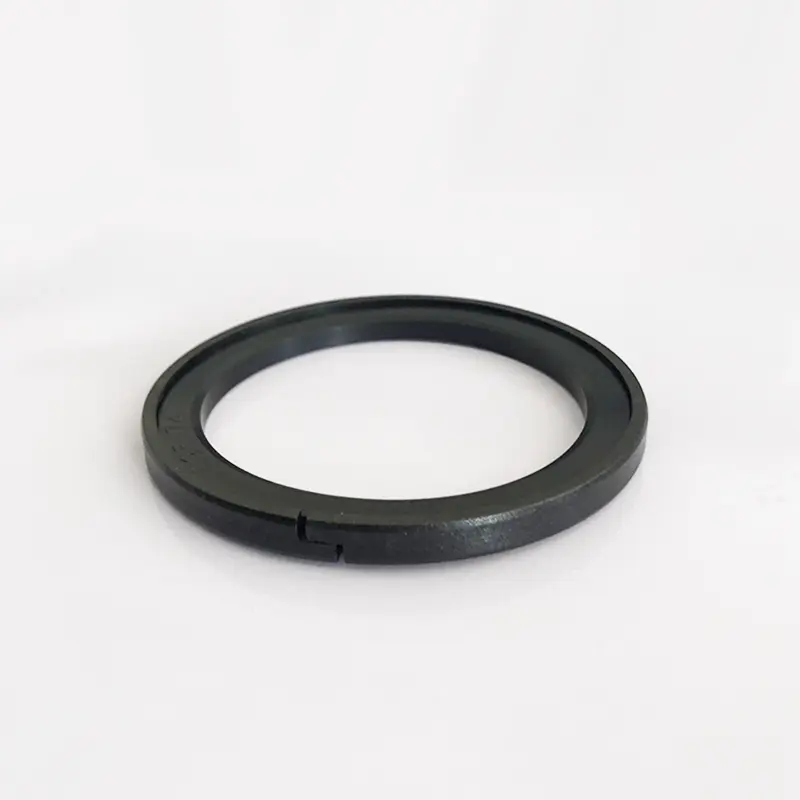

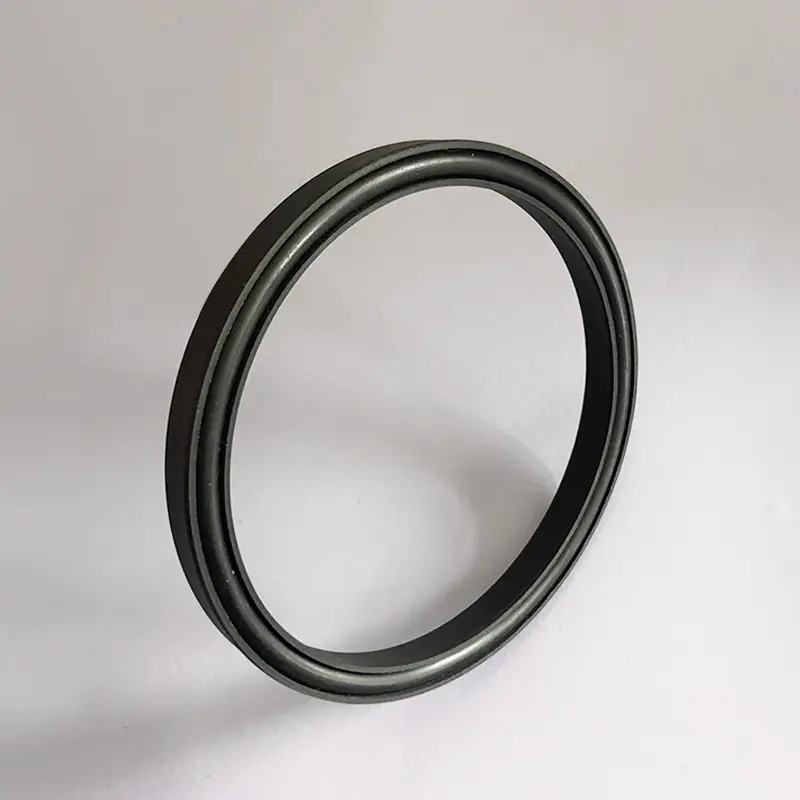

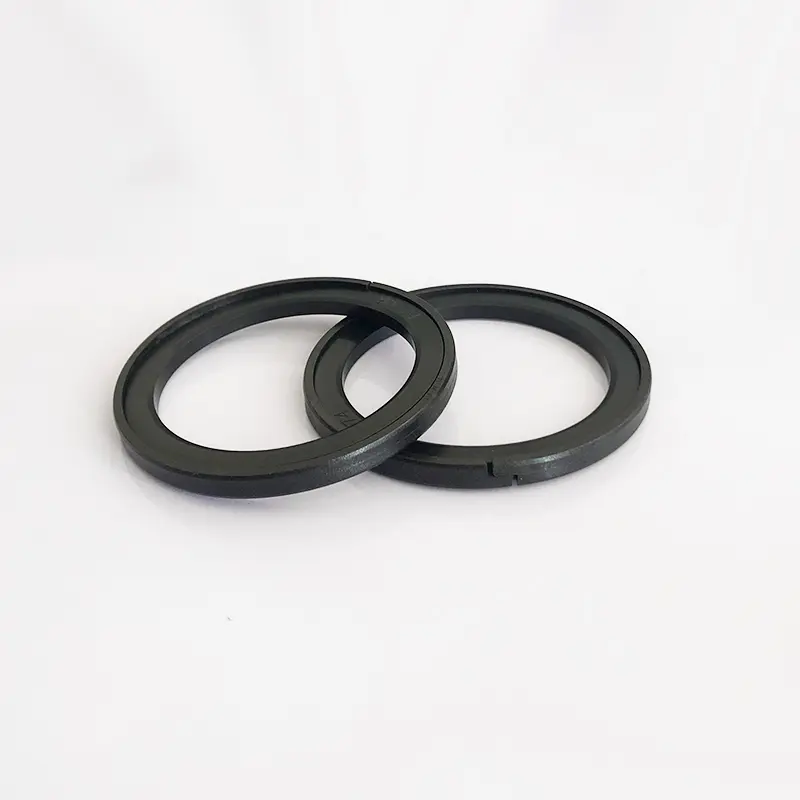

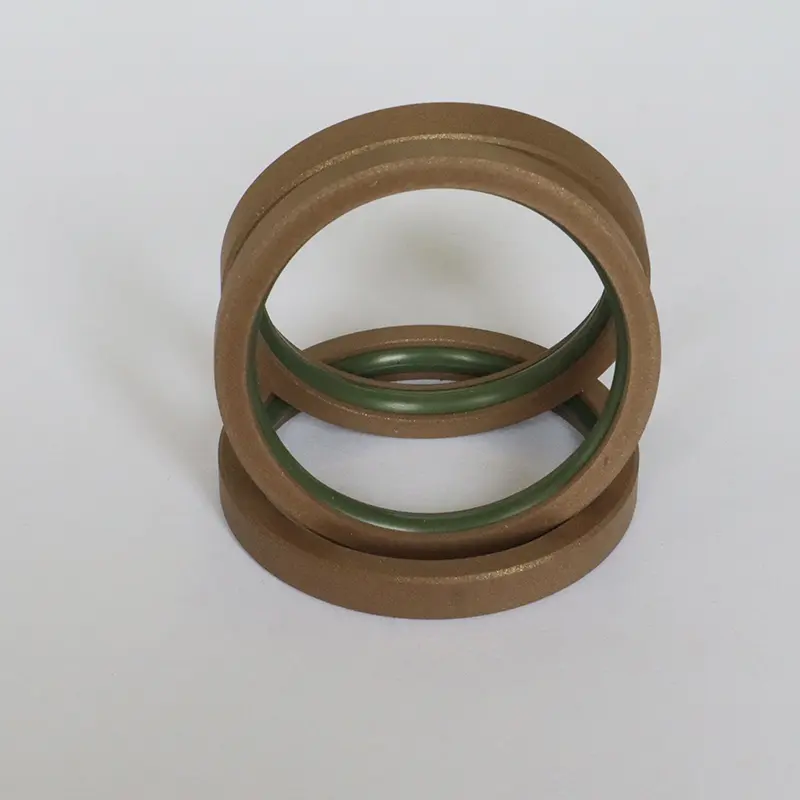

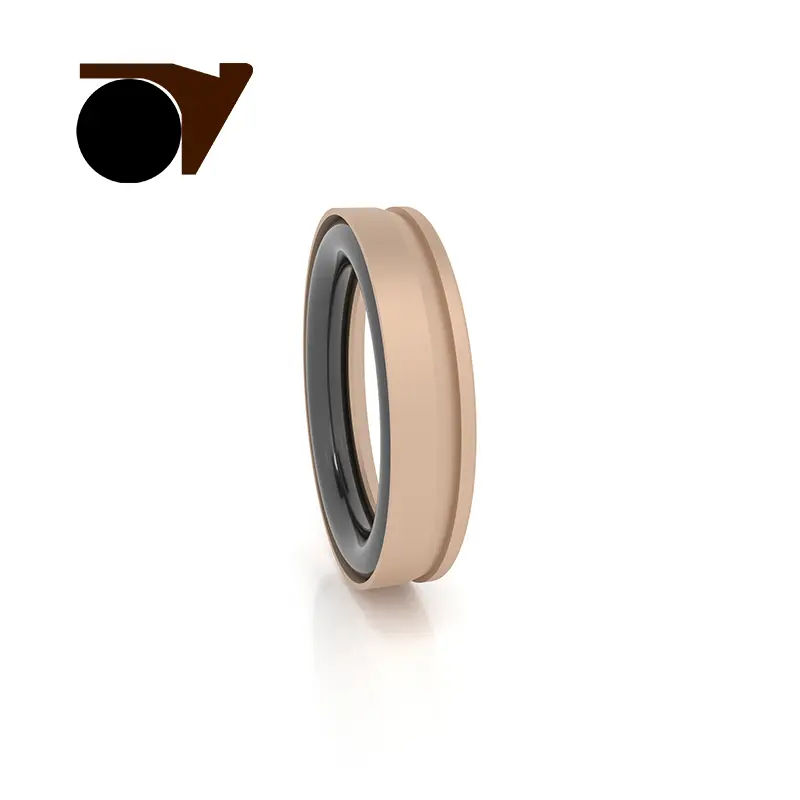

पिस्टन छेद के लिए उच्च दबाव सील

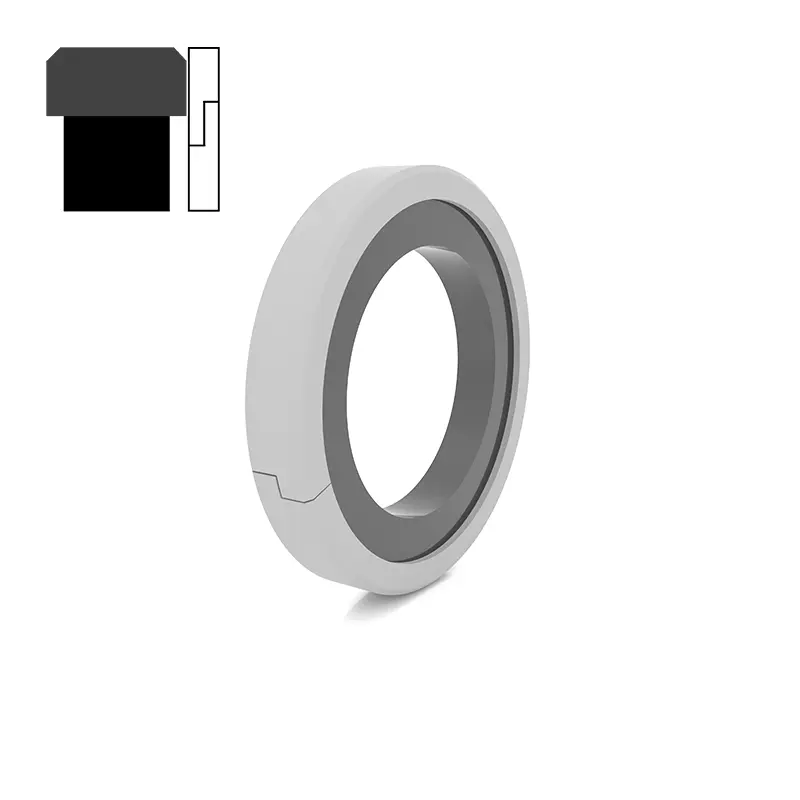

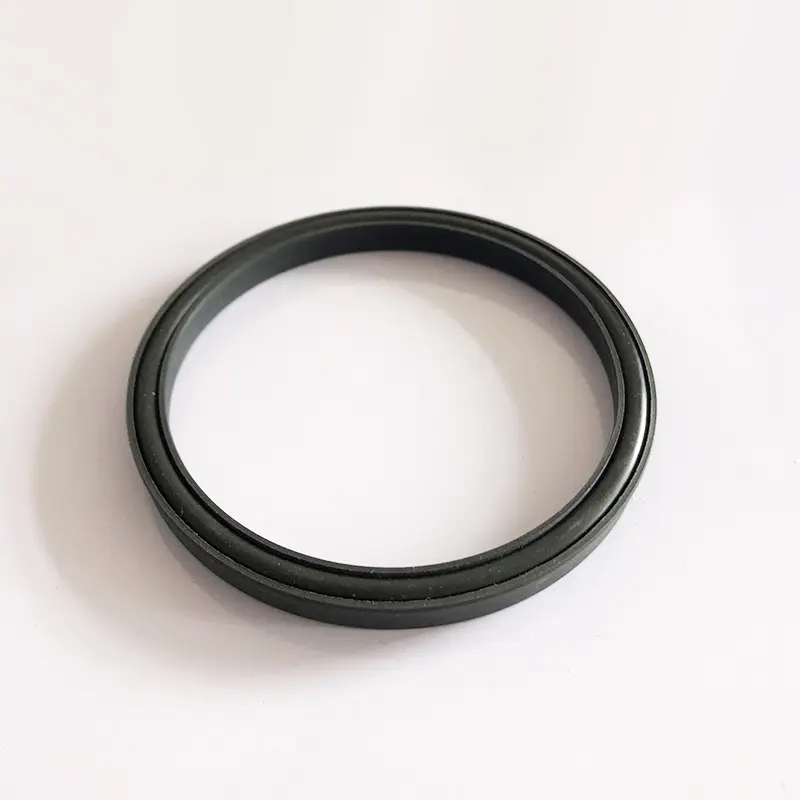

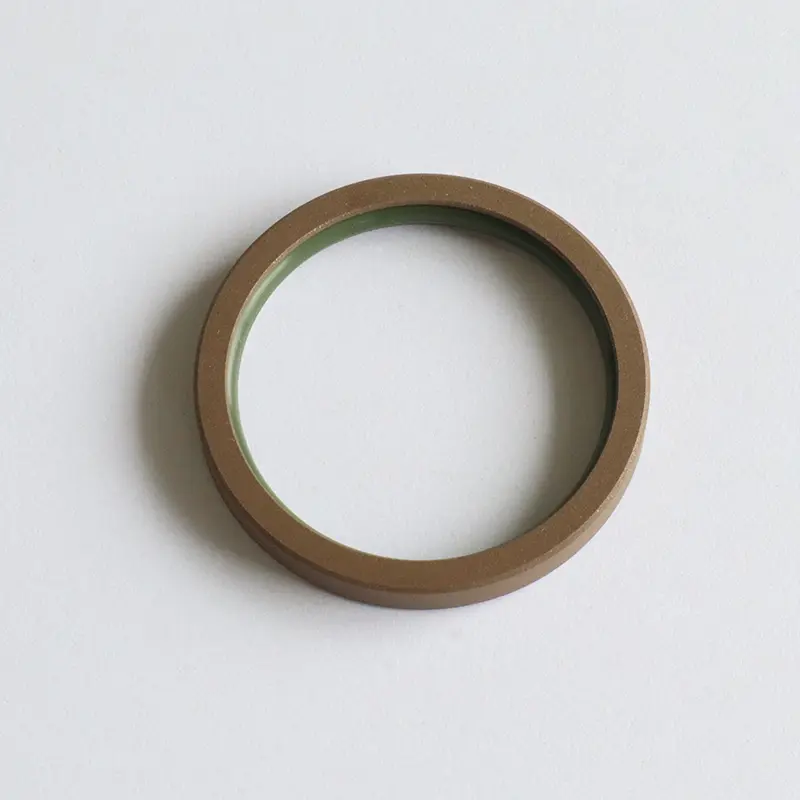

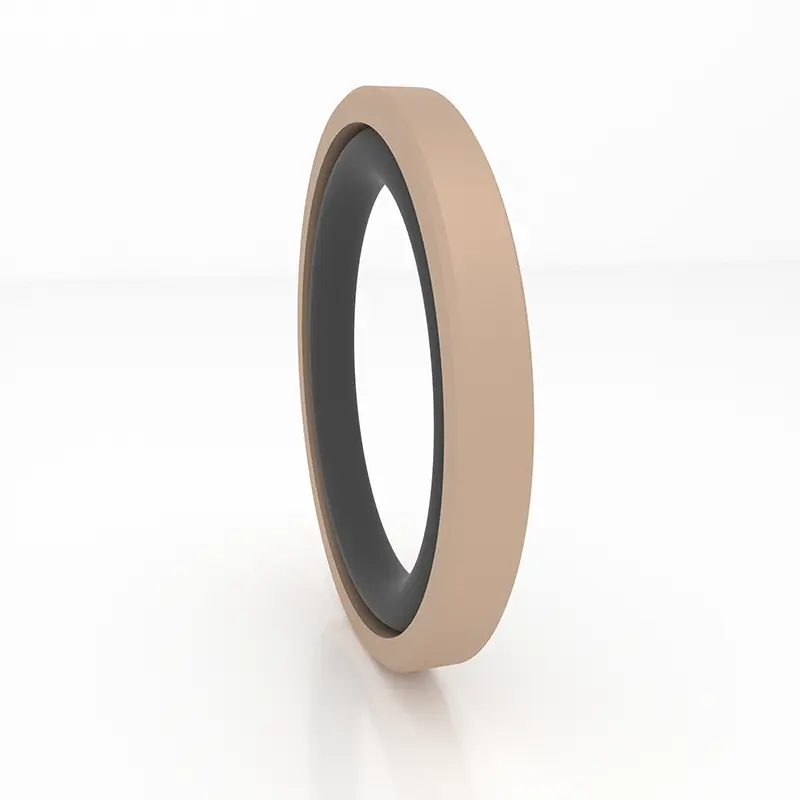

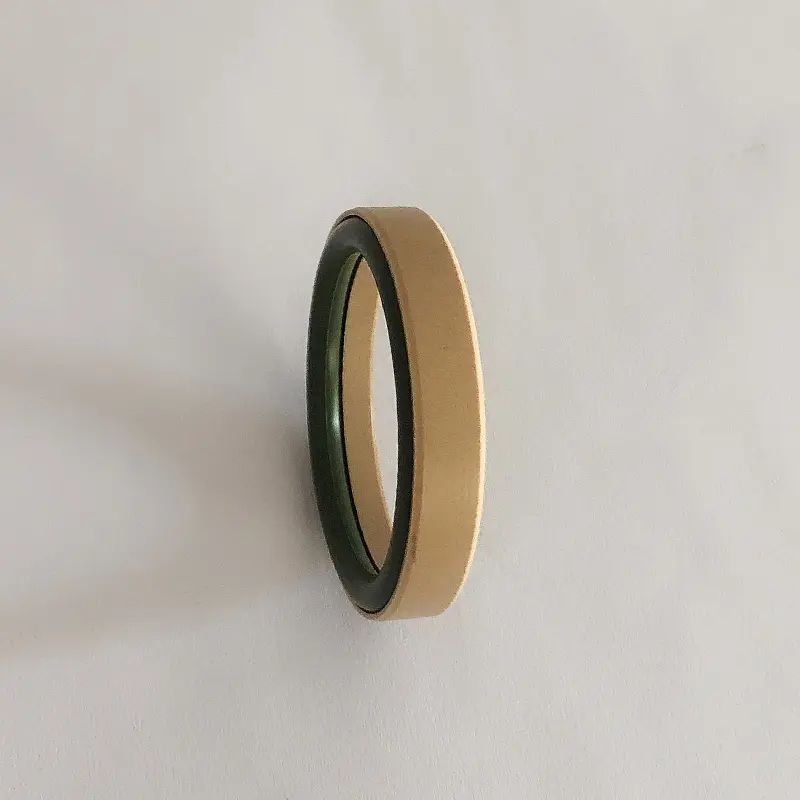

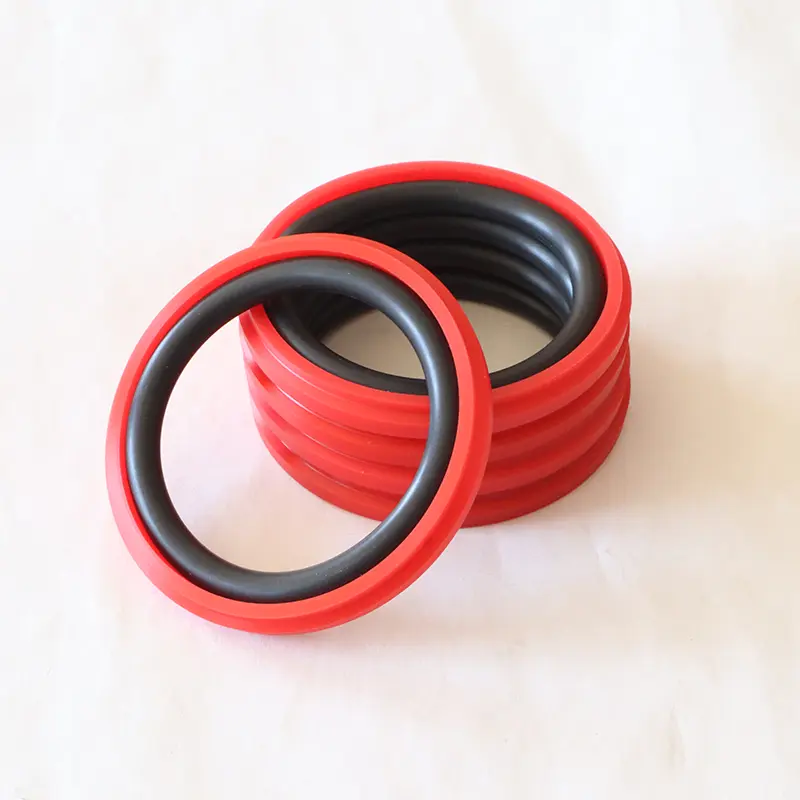

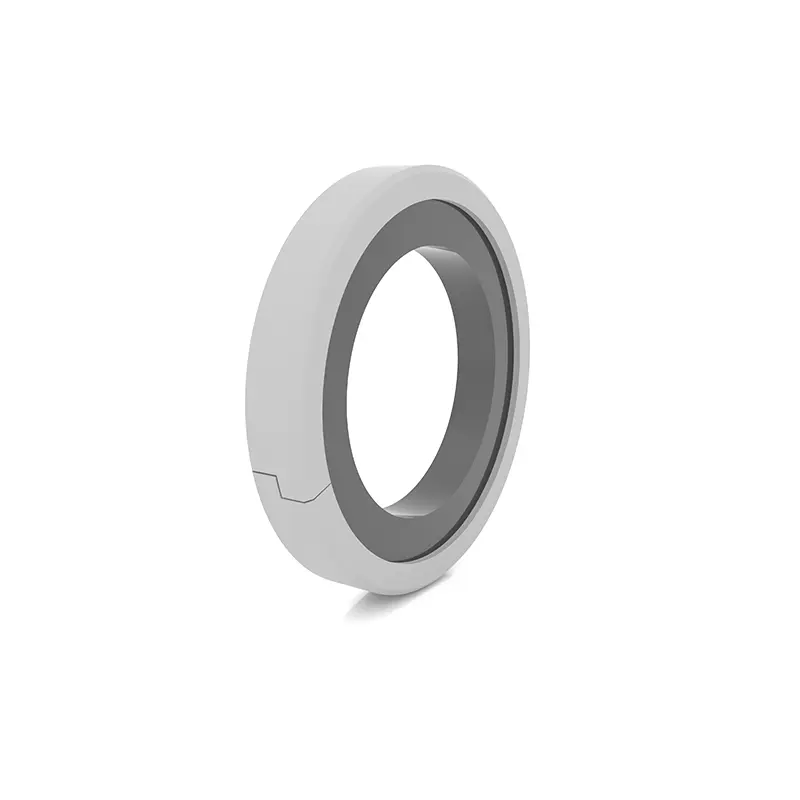

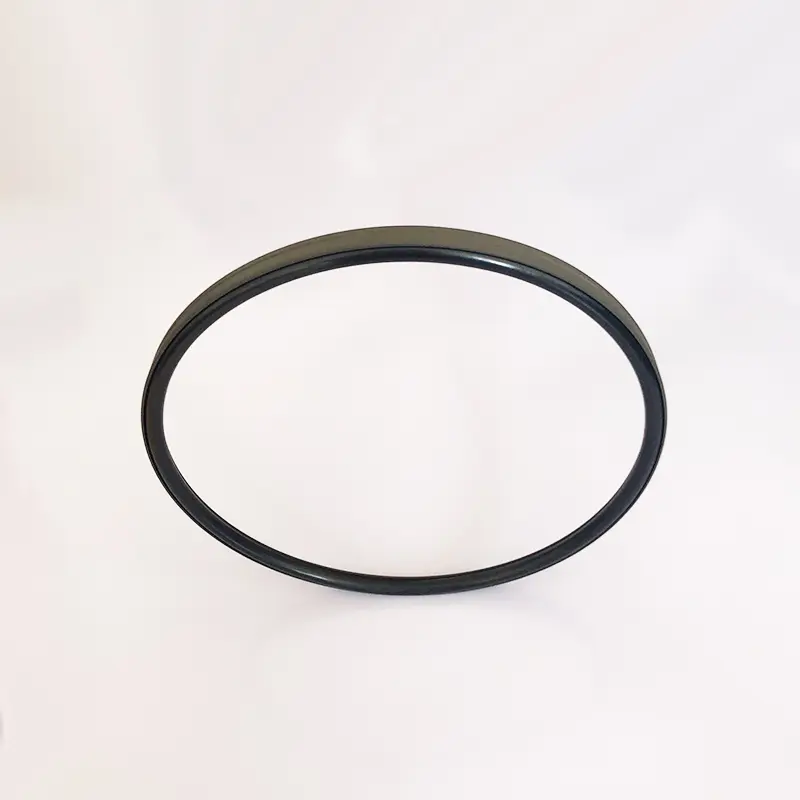

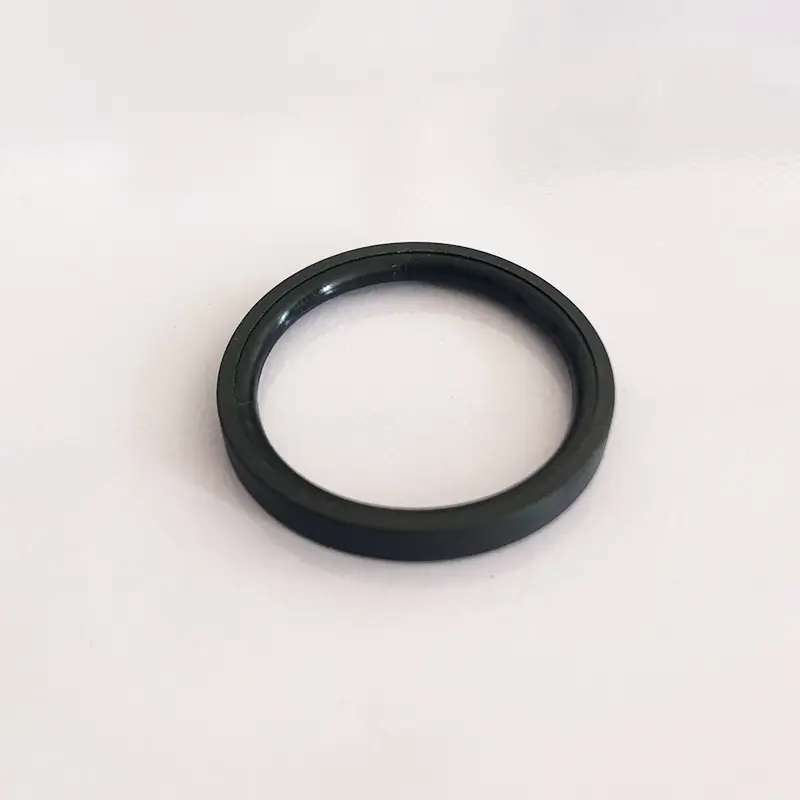

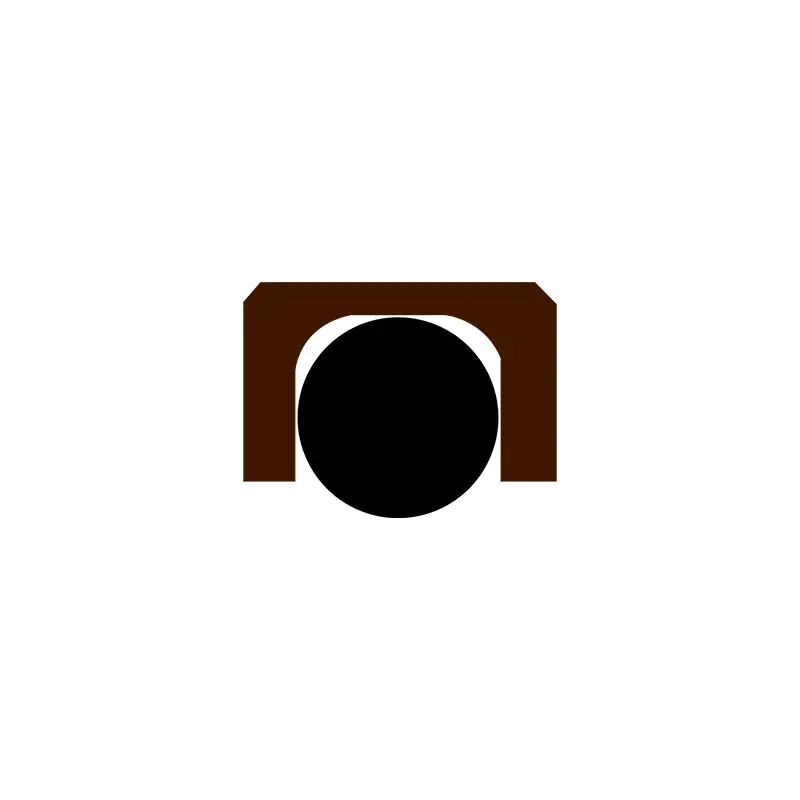

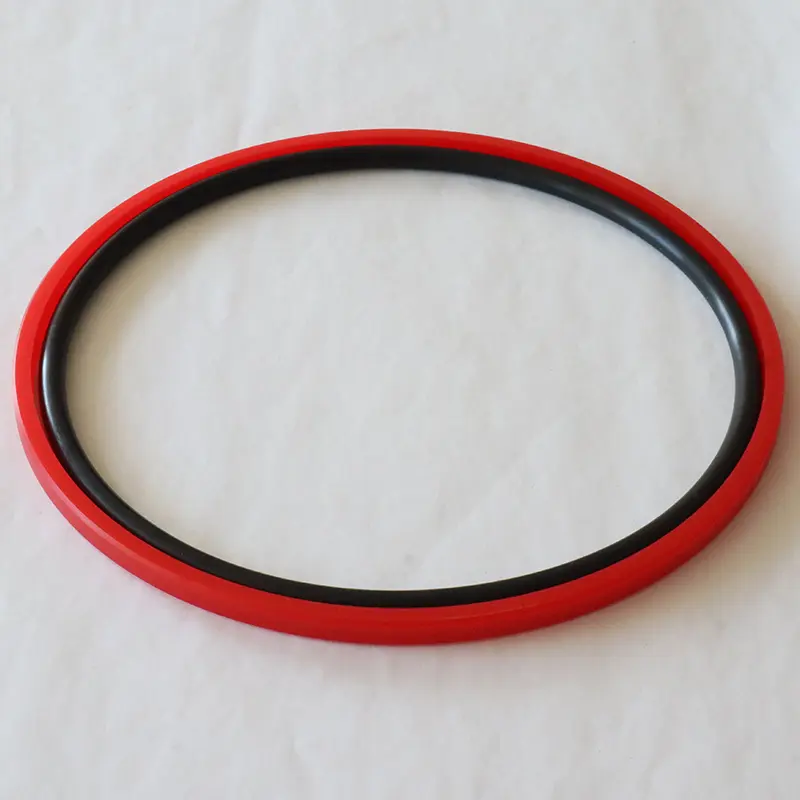

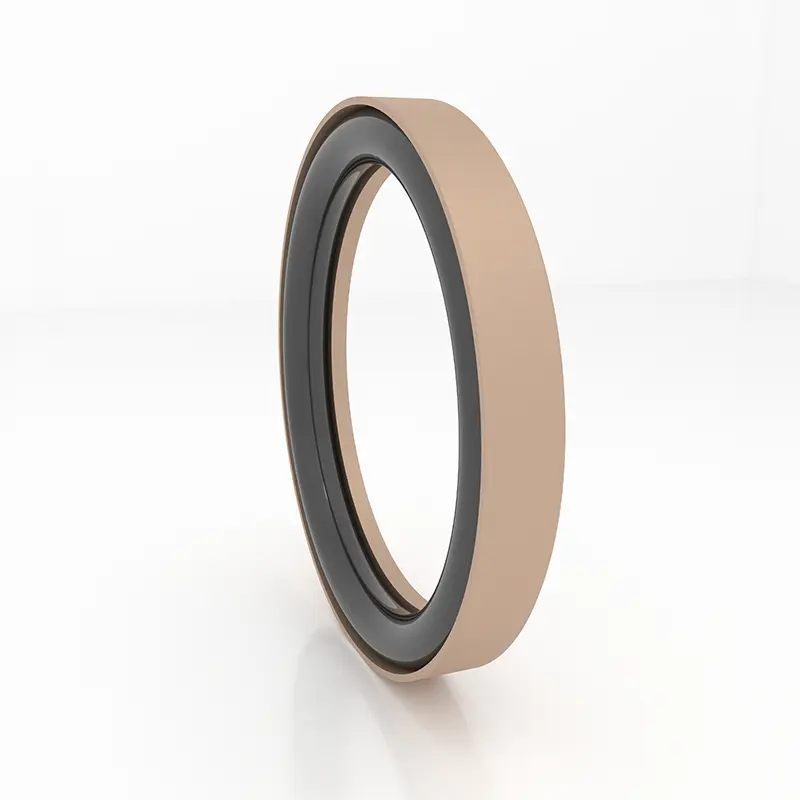

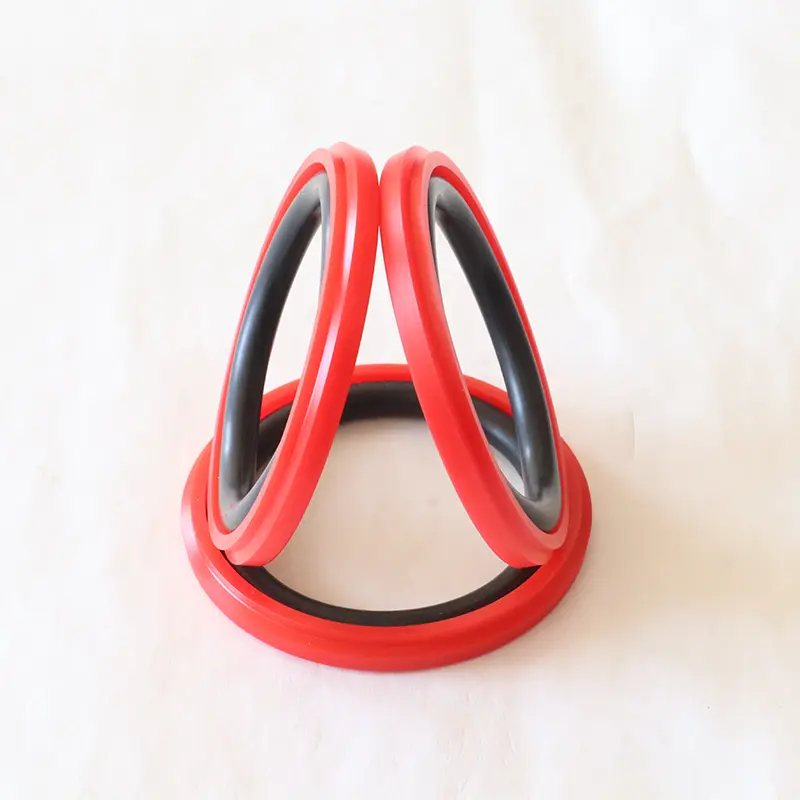

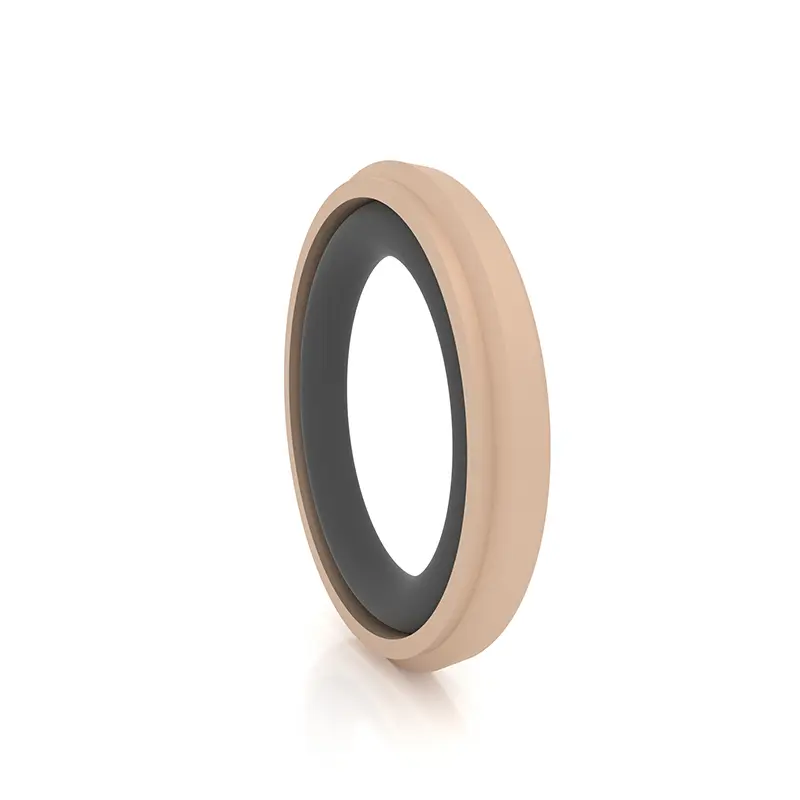

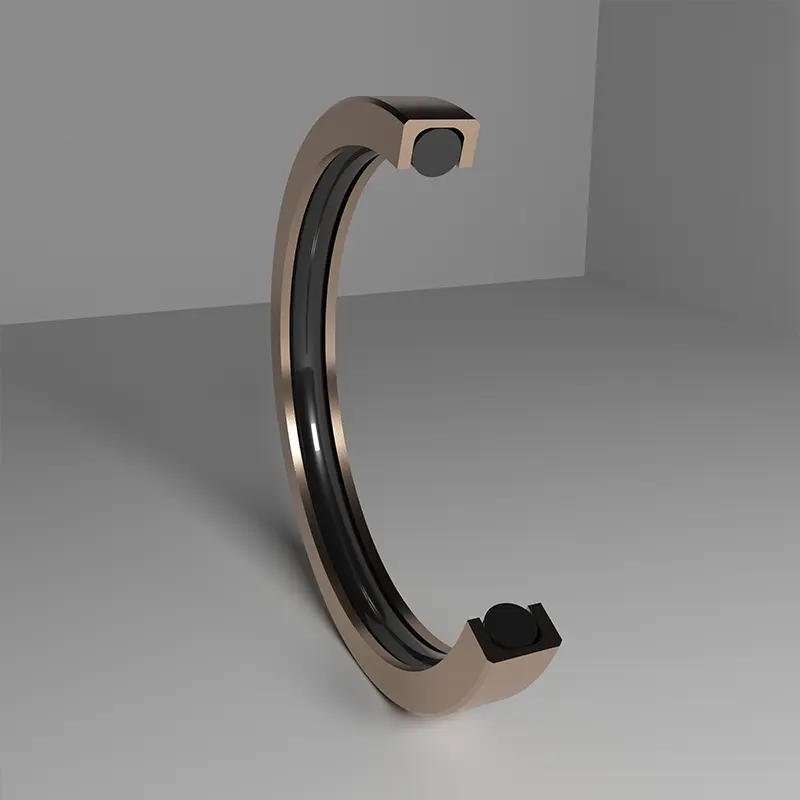

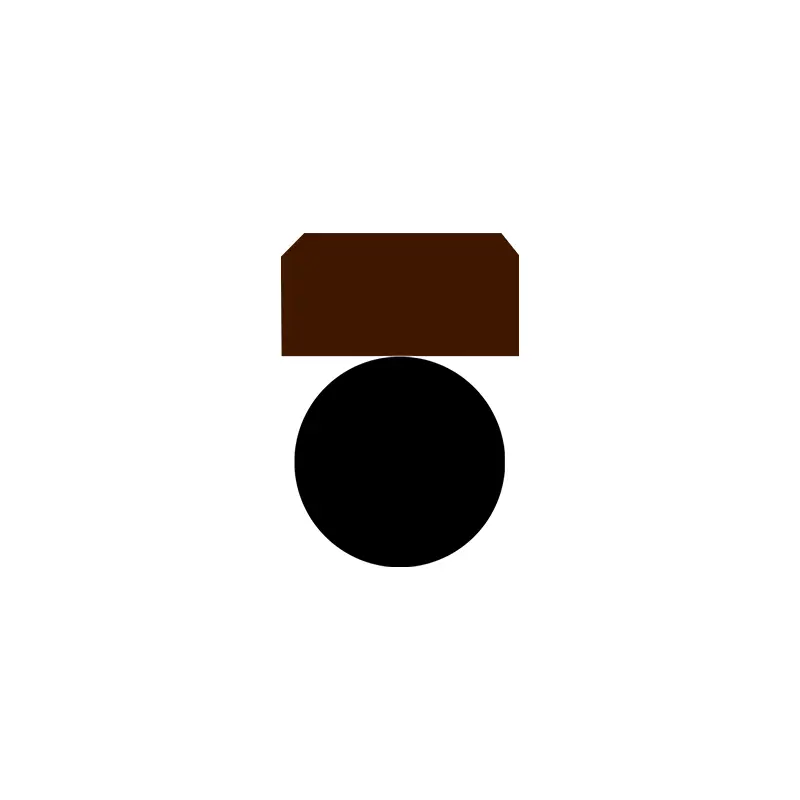

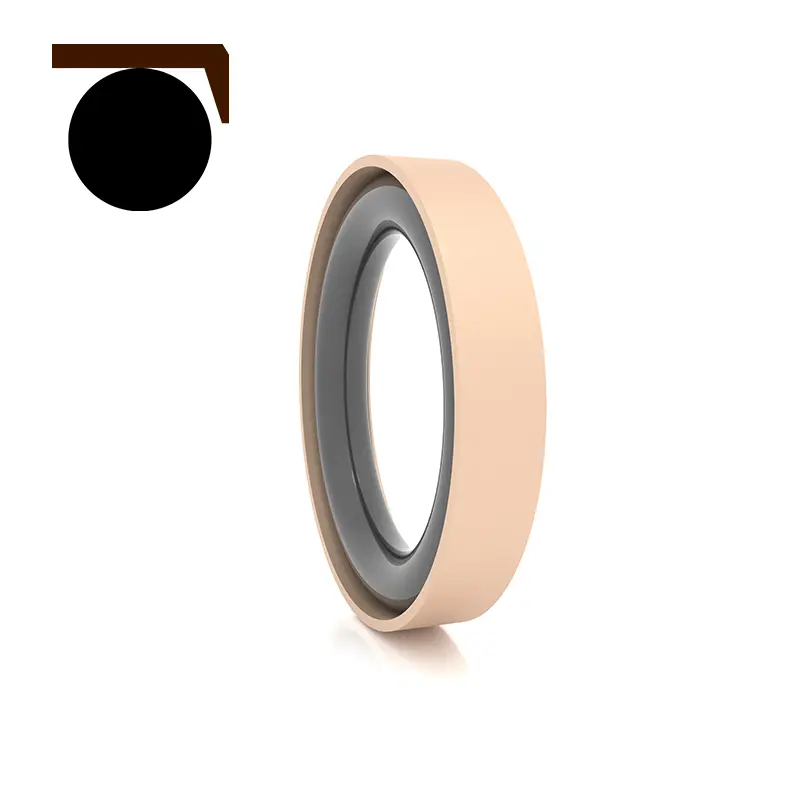

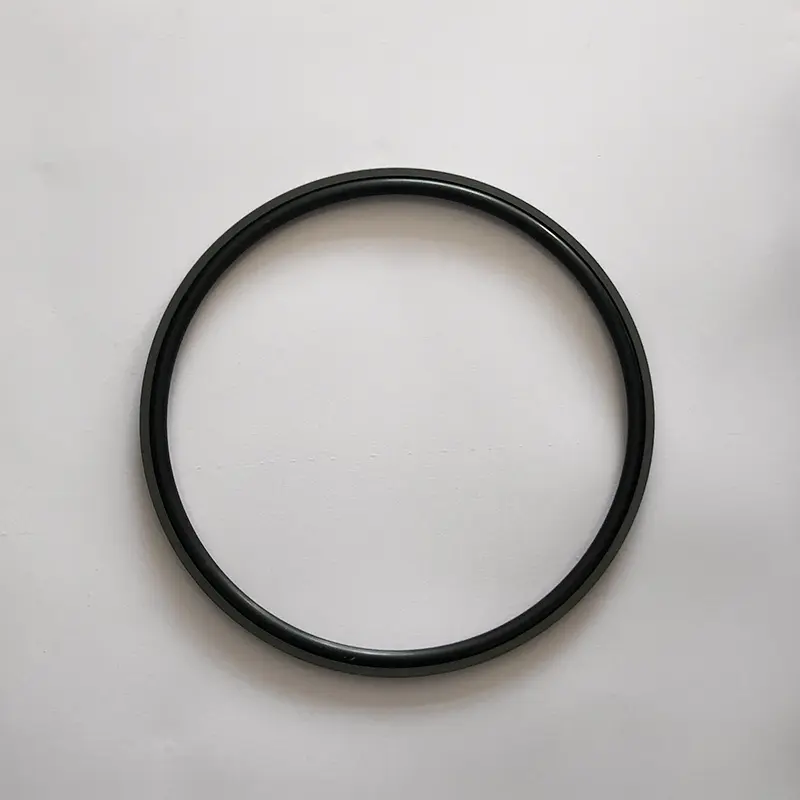

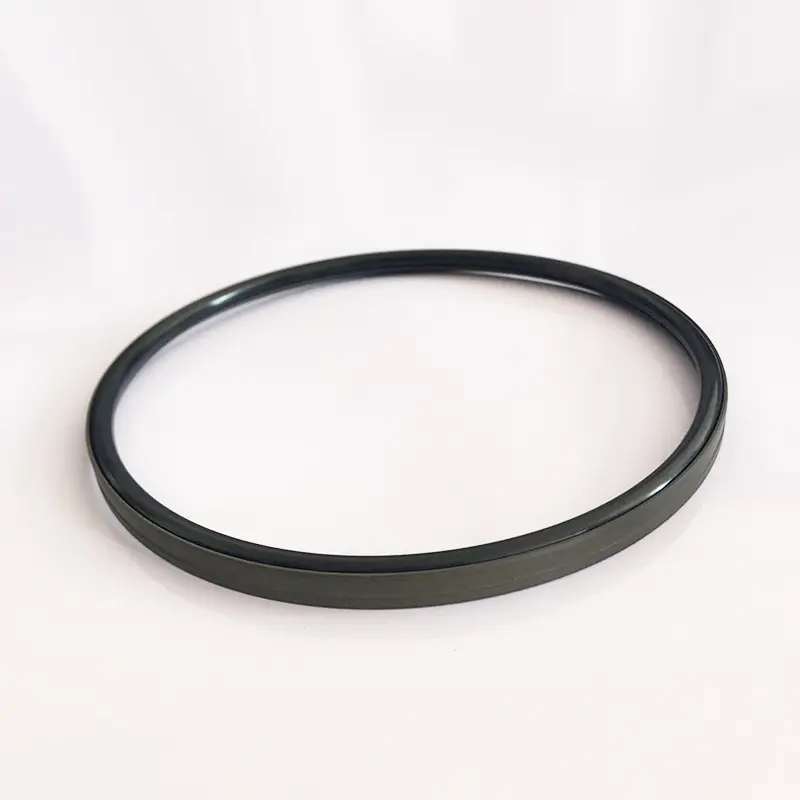

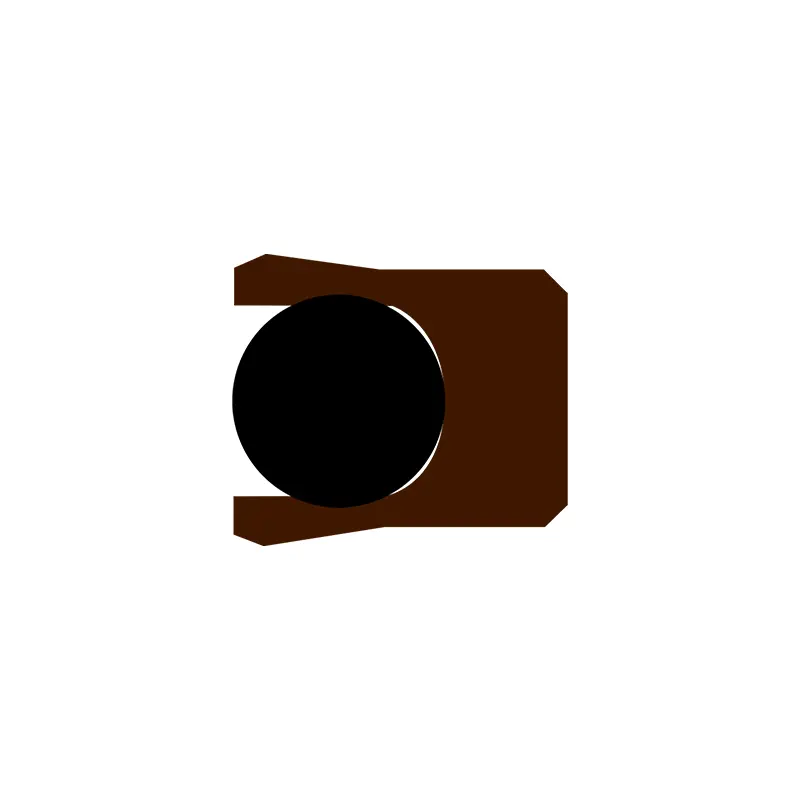

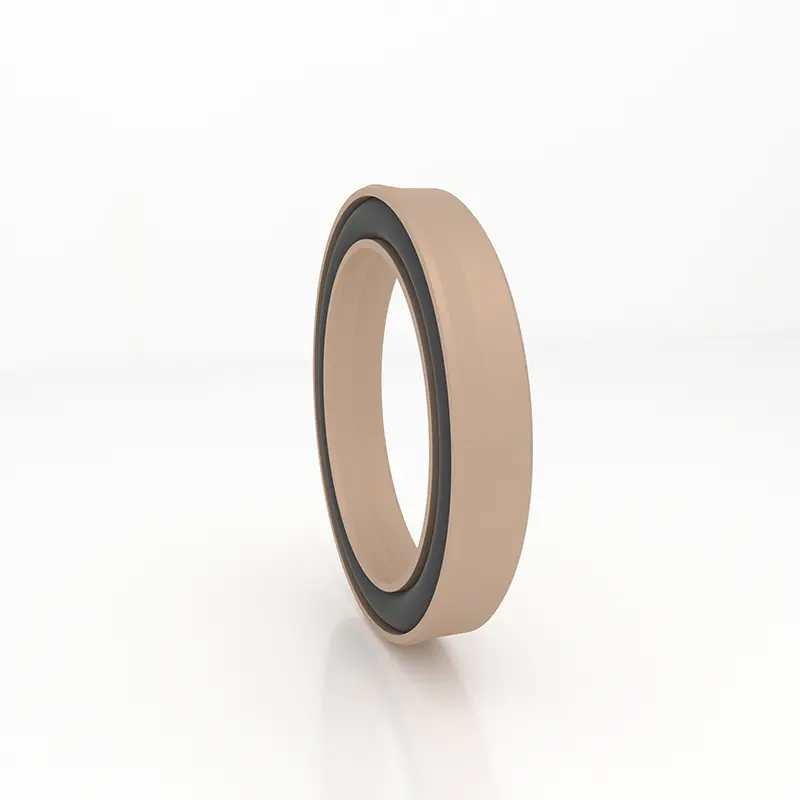

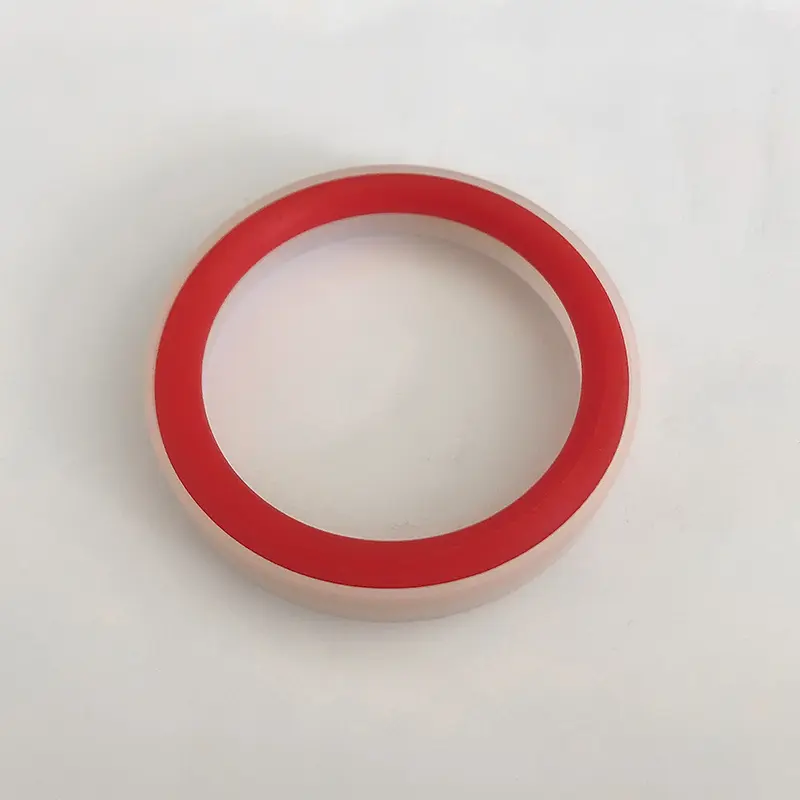

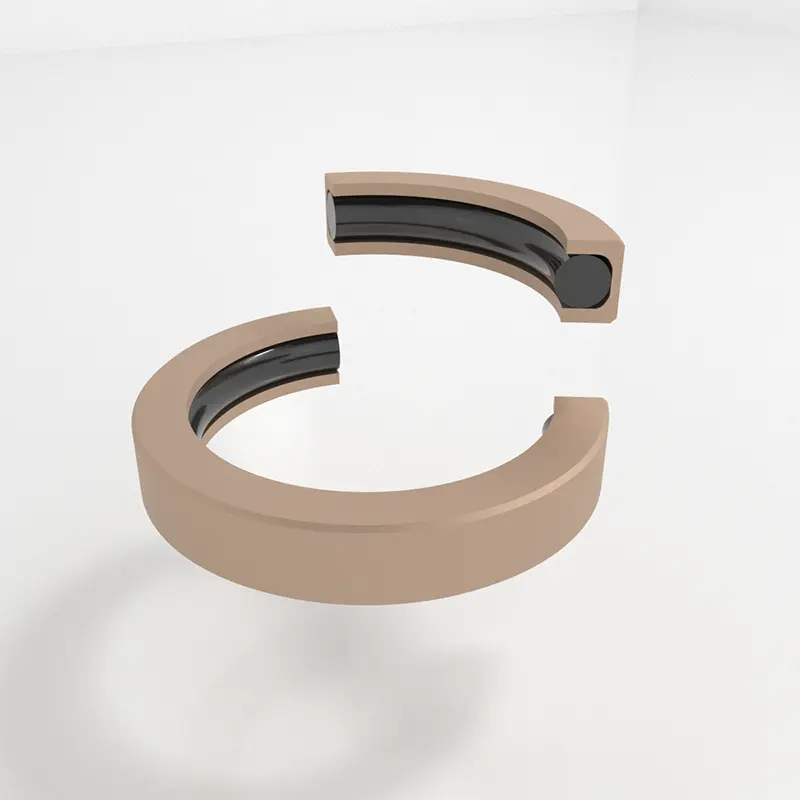

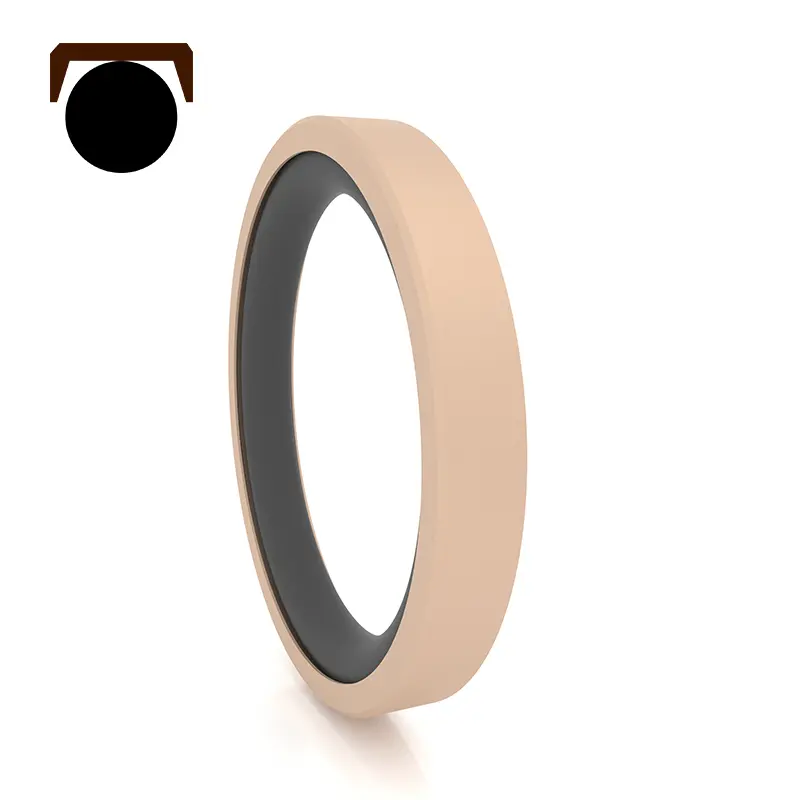

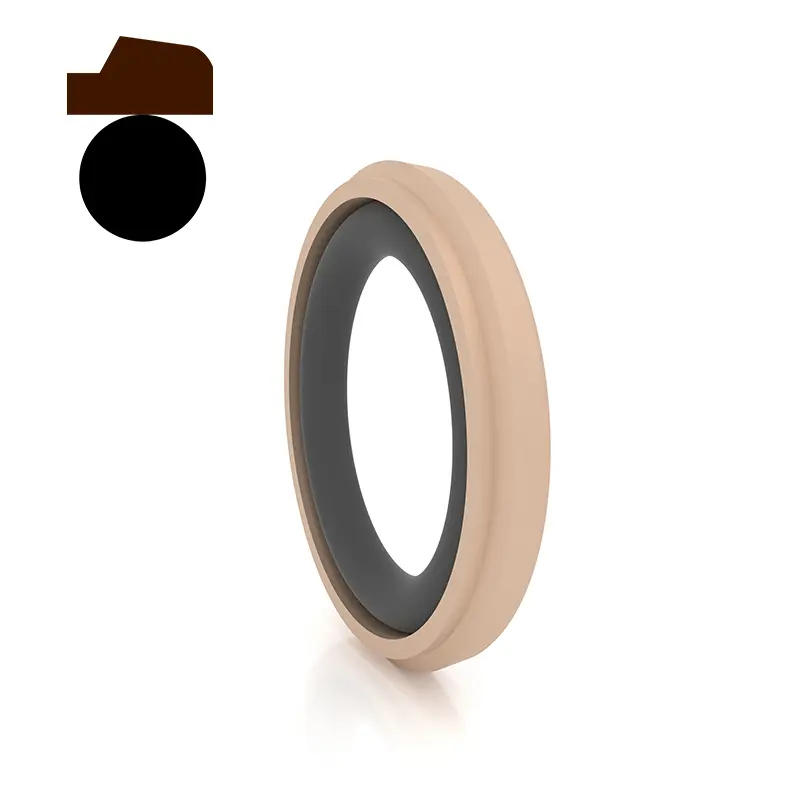

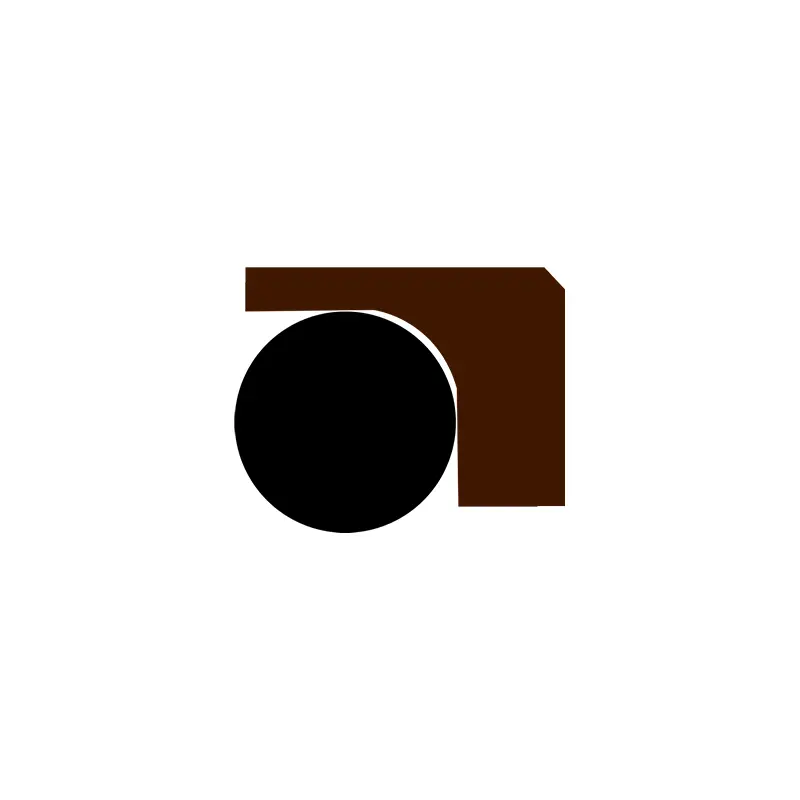

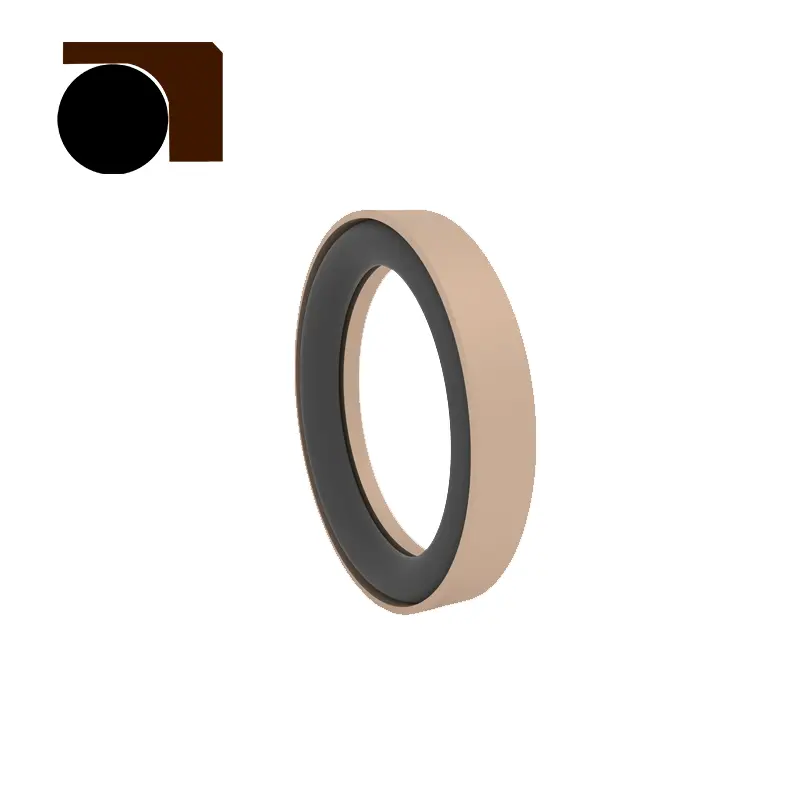

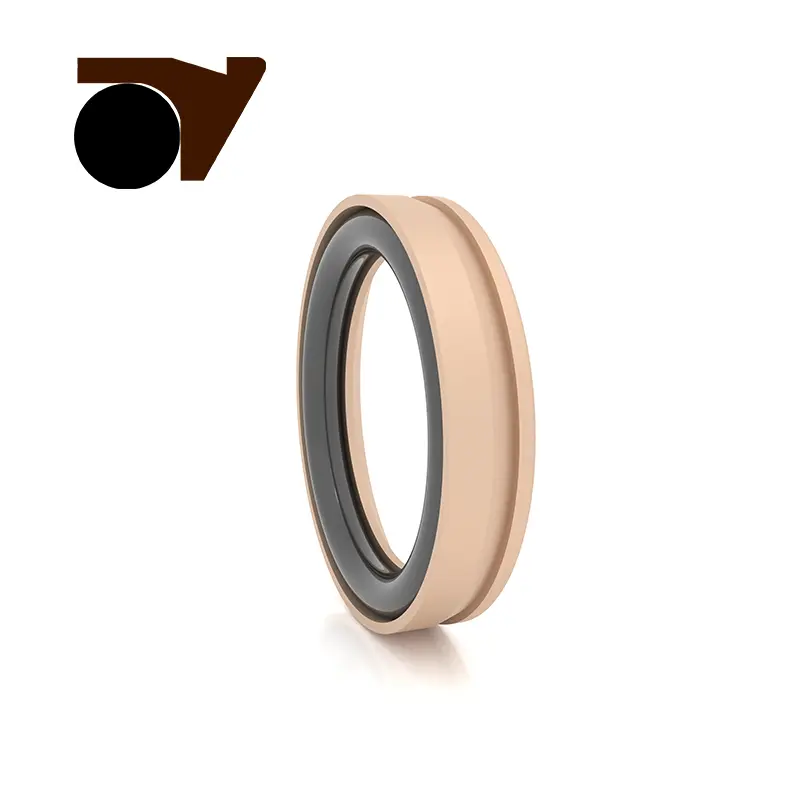

पिस्टन छेद के लिए उच्च दबाव सील उन सील में से एक है जो रुइचेन सील आपके लिए प्रदान कर सकते हैं। हम चीन में हाइड्रोलिक सील के एक पेशेवर निर्माता हैं। स्वतंत्र रूप से विकसित और उत्पादित यह सील रिंग एक पीटीएफई या समग्र सामग्री विशेष आकार की सील रिंग और एक ओ-आकार की रबर की अंगूठी से बना है। विशिष्ट सील रिंग स्ट्रक्चर डिज़ाइन भी उच्च और अल्ट्रा-हाई दबावों का सामना करने की सील की क्षमता में सुधार करता है।

जांच भेजें

उत्पाद वर्णन

पिस्टन छेद के लिए उच्च दबाव सील उत्कृष्ट हैं, जिसमें पीटीएफई या विशेष समग्र सामग्री विशेष आकार की सीलिंग रिंग और उच्च लोचदार ओ-आकार के रबर के छल्ले शामिल हैं। मिलान ओ-रिंग्स के अनुसार, उन्हें RC58-RC64 श्रृंखला (GB1235 के अनुकूल) में विभाजित किया गया है, जो विशेष रूप से हाइड्रोलिक पारस्परिक गति एक-तरफ़ा सीलिंग के लिए उपयोग किए जाते हैं।

PTFE सामग्री में मजबूत रासायनिक स्थिरता, एसिड और क्षार संक्षारण प्रतिरोध होता है, और जटिल रासायनिक वातावरण के लिए अनुकूल होता है। सीलिंग रिंग और रबर रिंग उत्कृष्ट सीलिंग प्रभाव को प्राप्त करने के लिए एक साथ काम करते हैं।

मरीन इंजीनियरिंग में, पिस्टन छेद के लिए उच्च दबाव सील गहरे-समुद्र डिटेक्टरों के हाइड्रोलिक प्रणाली के लिए महत्वपूर्ण सुरक्षा प्रदान कर सकते हैं। गहरे समुद्र का पानी का दबाव अधिक है और समुद्री जल अत्यधिक संक्षारक है। सामग्री लाभ उच्च दबाव प्रतिरोध और संक्षारण प्रतिरोध प्रदान करने के लिए उत्पाद के लिए आवश्यक शर्तों में से एक है।

भारी मशीनरी निर्माण में, बड़े क्रेन हाइड्रोलिक टेलीस्कोपिक हथियारों को बहुत लाभ होता है। निर्माण स्थल जटिल है, दूरबीन हथियार अक्सर चलते हैं, और दबाव भिन्न होता है। PTFE सामग्री पहनने के लिए प्रतिरोधी है, एक पतली होंठ डिजाइन के साथ संयुक्त, पहनने के लिए वास्तविक समय मुआवजा, तंग सीलिंग, और विफलता के जोखिम को कम करता है।

नए ऊर्जा वाहनों के क्षेत्र में, पिस्टन छेद के लिए उच्च दबाव सील भी महत्वपूर्ण हैं। ईपीएस हाइड्रोलिक घटकों में, सामग्री स्थिर है और हाइड्रोलिक तेल के कटाव और तापमान में परिवर्तन के चेहरे में सटीक रूप से सील कर सकती है; ब्रेक सिस्टम में, उच्च दबाव प्रभाव और ब्रेक द्रव संक्षारण के लिए, विशेष संरचना और अनुकूलित मोटाई सीलिंग रिंग सख्ती से रिसाव को रोकती है और सुरक्षा सुनिश्चित करती है।

पिस्टन छेद के लिए उच्च दबाव वाली सील हमारे द्वारा उत्पादित कुछ मॉडल हैं, जिसमें पतले होंठ डिजाइन के साथ अच्छे मुआवजे और उत्कृष्ट सीलिंग हैं। वे पानी के दबाव और कम-चिपचिपापन मीडिया के लिए अच्छी तरह से अनुकूलित हैं। विशेष संरचना उच्च दबाव के लिए प्रतिरोधी है और इसमें उत्कृष्ट सामग्री की गुणवत्ता है। यह कुशल सील खोलने के लिए सबसे अच्छा विकल्प है।

उत्पाद की विशेषताएँ:

1। कम घर्षण, छोटे शुरुआती प्रतिरोध, चिकनी आंदोलन, समान गतिशील और स्थिर घर्षण, कोई रेंगना नहीं;

2। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;

3। उच्च दबाव, अल्ट्रा-उच्च दबाव, पानी और अन्य कम चिपचिपाहट मीडिया को सील करने के लिए इस्तेमाल किया जा सकता है;

4। पानी और अन्य कम चिपचिपापन मीडिया को सील करने के लिए इस्तेमाल किया जा सकता है

सामग्री चयन

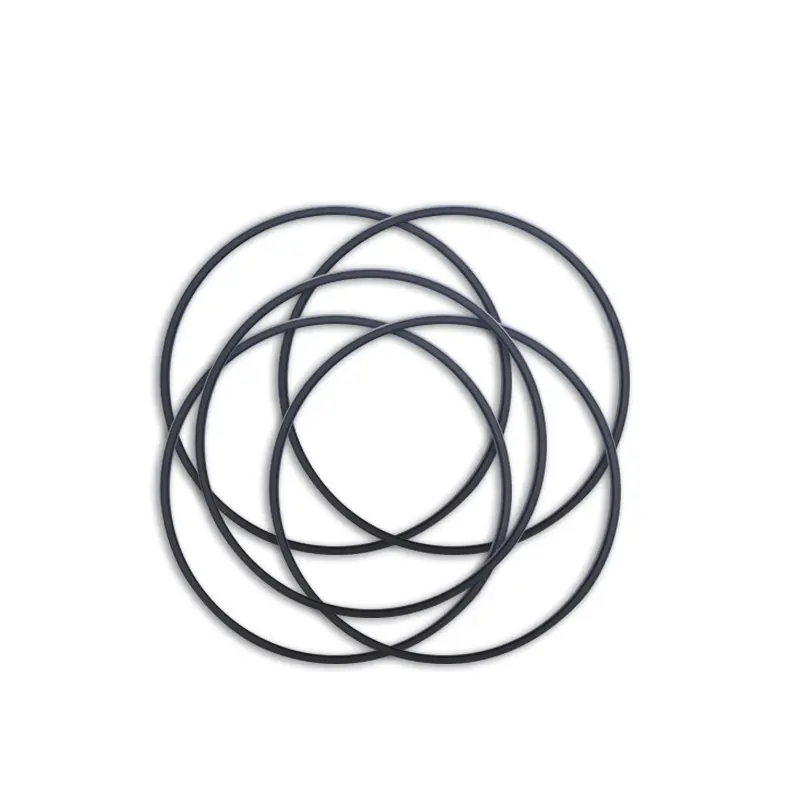

1। ओ-रिंग्स के लिए सामग्री हैं: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।

2। सीलिंग रिंग सामग्री: मानक सामग्री PTFE3, अन्य वैकल्पिक सामग्री PTFE1, PTFE2, PTFE4, समग्र थर्मोप्लास्टिक सामग्री।

पिस्टन छेद के लिए उच्च दबाव मुहरों की लागू काम की स्थिति (सीमा मान एक ही समय में प्रकट नहीं होना चाहिए)
प्रोफ़ाइल	नमूना	दबाव (एमपीए)	तापमान (℃)	गति (एम/एस)	मिडिया
	RC51/RC52	≤70	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि।
			-20 ~+180 (मैचिंग ओ-रिंग एफकेएम)
	RC53/RC54	≤100	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि।
			-20 ~+180 (मैचिंग ओ-रिंग एफकेएम)
	RC55	≤200	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि।
			-20 ~+180 (मैचिंग ओ-रिंग एफकेएम)
	RC56/RC57	≤100	35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि।
			-20 ~+180 (मैचिंग ओ-रिंग एफकेएम)
	RC58/RC59	≤200	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि।
			-20 ~+200 (मैचिंग ओ-रिंग एफकेएम)
	RC60	≤260	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि।
			-20 ~+200 (मैचिंग ओ-रिंग एफकेएम)
	RC61	≤60	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि।
			-20 ~+200 (मैचिंग ओ-रिंग एफकेएम)
	Rc61-b	≤60	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि।
			-20 ~+200 (मैचिंग ओ-रिंग एफकेएम)
	RC62	≤60	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), पानी, आदि।
			-20 ~+200 (मैचिंग ओ-रिंग एफकेएम)
	RC63/SPGC	≤20	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि।
			-20 ~+180 (मैचिंग ओ-रिंग एफकेएम)
	RC64	≤20	-35 ~+100 (मैचिंग ओ-रिंग एनबीआर)	≤6	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (एचएफए/एचएफबी), गैस, आदि।
			-20 ~+180 (मैचिंग ओ-रिंग एफकेएम)
	ठीक है	≤50	-35 ~+110 (मैचिंग ओ-रिंग एनबीआर)	≤1	खनिज-आधारित हाइड्रोलिक तेल, लौ मंद द्रव (HFA/HFB), आदि।

ऑर्डरिंग उदाहरण:

ऑर्डर मॉडल RC51-80X70X7.6-PTFE3-R01

मॉडल-सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3- संशोधित PTFE सामग्री कोड R01 O- रिंग सामग्री कोड

ऑर्डर मॉडल RC53-80x69.6x9.8-PTFE3 -R01

मॉडल-सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3- संशोधित PTFE सामग्री कोड R01- ओ-रिंग सामग्री कोड

ऑर्डर मॉडल RC55-80x69.4x10.6-PTFE3-R01

ऑर्डर मॉडल RC56-80X70X9.2-PTFE3 -R01

ऑर्डर मॉडल OK-80X59X8 सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई

विशेष विवरण

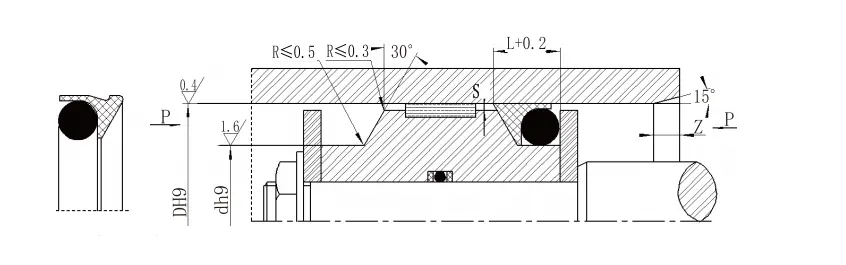

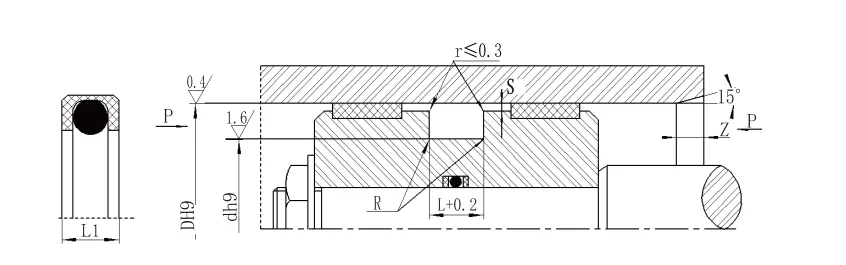

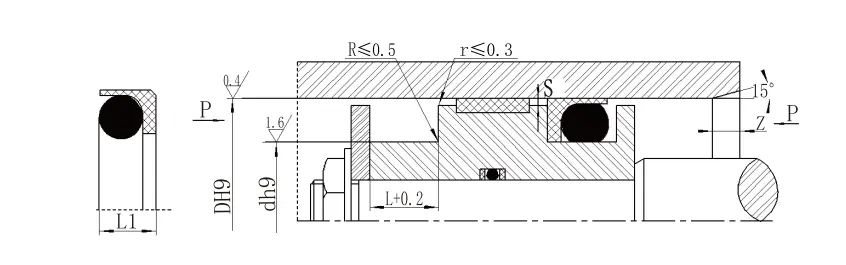

RC51 विनिर्देश पैरामीटर तालिका (पैरामीटर रेंज के भीतर कोई विनिर्देश उपलब्ध हैं)

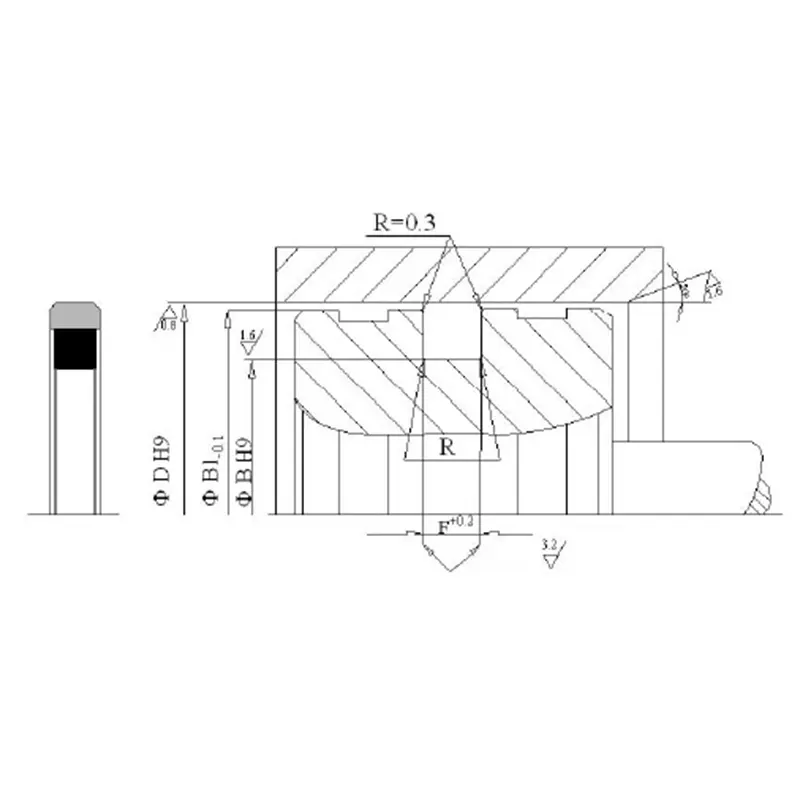

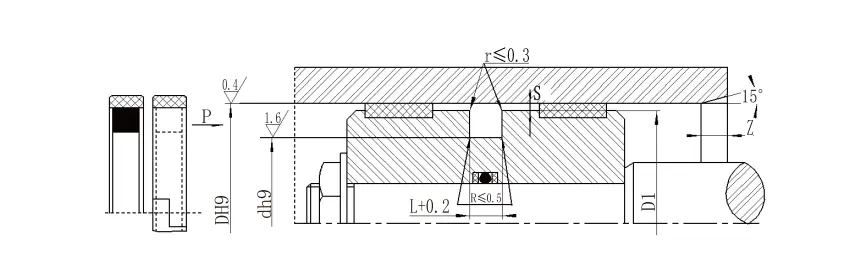

मानक प्रकार DH9 RC51	लाइट लोड DH9 Rc51-q	भारी भार DH9 RC51-Z	नाली व्यास D H9	नाली चौड़ाई L⁺⁰^.²	सील ऊंचाई L1	रेडियल क्लीयरेंस एस_{अधिकतम}		नाला Z_मिन	ओ-रिंग वायर व्यास d₀
मानक प्रकार DH9 RC51	लाइट लोड DH9 Rc51-q	भारी भार DH9 RC51-Z	नाली व्यास D H9	नाली चौड़ाई L⁺⁰^.²	सील ऊंचाई L1	<20MPA	<40MPA	नाला Z_मिन	ओ-रिंग वायर व्यास d₀
8 ~ 12	12.9 ~ 23.9	-	D-३.५	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690.9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121.9	डी -13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	डी -15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
नोट: 1। प्रकाश लोड श्रृंखला का उपयोग करके बंद खांचे> 30 मिमी में स्थापित करना आसान है।
2। कृपया बंद नाली स्थापना के लिए हमारी कंपनी से परामर्श करें।
3। दबाव> 40MPA के लिए, सील का मूल क्षेत्र H8/F8 फिट सहिष्णुता का उपयोग करता है।

RC52 (O-RING GB1235 का मिलान) विनिर्देश (पैरामीटर रेंज के भीतर कोई भी विनिर्देश उपलब्ध हैं)
एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई L^+0.2	सील ऊंचाई L1	रेडियल क्लीयरेंस S_{अधिकतम}	नाला Z_मिन	ओ-रिंग वायर व्यास d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	डी -15.9	11.6	10.5	0.4	12	8.6
ऑर्डरिंग उदाहरण RC52-80x69.2x8.2-PTFE3-R01
मॉडल-सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3- संशोधित PTFE सामग्री कोड R01- O- रिंग सामग्री कोड

RC53 विनिर्देश (पैरामीटर रेंज के भीतर कोई भी विनिर्देश उपलब्ध हैं)
एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई L^+0.2	रेडियल क्लीयरेंस स्मैक्स		नाला Z_मिन	ओ-रिंग वायर व्यास d_O
एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई L^+0.2	<40MPA	<60MPA	नाला Z_मिन	ओ-रिंग वायर व्यास d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-१३.६	12.8	0.35	0.25	10	7.00
RC54 विनिर्देशों (ओ-रिंग GB1235 से मेल खाते हुए) (पैरामीटर रेंज के भीतर कोई भी विनिर्देश उपलब्ध हैं)
एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई एल^+0.2	रेडियल क्लीयरेंस स्मैक्स		नाला जेड_मिन	ओ-रिंग वायर व्यास डी_O
एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई एल^+0.2	<40MPA	<60MPA	नाला जेड_मिन	ओ-रिंग वायर व्यास डी_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
नोट: दबाव> 60MPA के लिए, सील रूट क्षेत्र H8/F8 फिट सहिष्णुता का उपयोग करता है, और अल्ट्रा-हाई प्रेशर सील SMAX <0.05।

RC55 विनिर्देश (पैरामीटर रेंज के भीतर कोई भी विनिर्देश उपलब्ध हैं)

एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई एल^+0.2	रेडियल क्लीयरेंस स्मैक्स		नाला जेड_मिन	ओ-रिंग वायर व्यास डी_O
एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई एल^+0.2	<40MPA	<60MPA	नाला जेड_मिन	ओ-रिंग वायर व्यास डी_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	डी-14	13.8	0.5	0.3	8	7
नोट: दबाव> 60MPA के लिए, सील रूट क्षेत्र H8/F8 फिट सहिष्णुता का उपयोग करता है, और अल्ट्रा-हाई प्रेशर सील SMAX <0.05।

RC56 विनिर्देश (पैरामीटर रेंज के भीतर कोई भी विनिर्देश उपलब्ध हैं)
मानक प्रकार DH9 RC56	लाइट लोड DH9 Rc56-q	भारी भार DH9 RC56-Z	नाली व्यास D H9	नाली चौड़ाई L^+0.2	सील ऊंचाई L1	गोल कोनें आरमैक्स	रेडियल क्लीयरेंस एस_{अधिकतम}		नाला Z_मिन	ओ-रिंग वायर व्यास डी_O
मानक प्रकार DH9 RC56	लाइट लोड DH9 Rc56-q	भारी भार DH9 RC56-Z	नाली व्यास D H9	नाली चौड़ाई L^+0.2	सील ऊंचाई L1	गोल कोनें आरमैक्स	<20MPA	<40MPA	नाला Z_मिन	ओ-रिंग वायर व्यास डी_O
8 ~ 12.9	13 ~ 23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	डी -13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	डी-22	19	17	1.0	0.7	0.6	20	12.0
नोट: 1। दबाव> 60MPA के लिए, सील रूट क्षेत्र H8/F8 मिलान सहिष्णुता का उपयोग करता है, और अल्ट्रा-हाई प्रेशर सील Smax <0.05। 2। सिलेंडर व्यास> 30 मिमी के लिए, इसे बंद खांचे में स्थापित किया जा सकता है। कृपया हमारी कंपनी से परामर्श करें।

RC57 विनिर्देशों (ओ-रिंग GB1235 से मेल खाते हुए) (पैरामीटर रेंज के भीतर कोई भी विनिर्देश उपलब्ध हैं)
एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई एल^+0.2	सील ऊंचाई एल 1	गोल कोनों आरमैक्स	रेडियल क्लीयरेंस एस_{अधिकतम}		नाला जेड_मिन	ओ-रिंग वायर व्यास डी_O
एपर्चर रेंज D H9	नाली व्यास D H9	नाली चौड़ाई एल^+0.2	सील ऊंचाई एल 1	गोल कोनों आरमैक्स	<20MPA	<40MPA	नाला जेड_मिन	ओ-रिंग वायर व्यास डी_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
ऑर्डरिंग उदाहरण RC57-80x69.2x9.8-PTFE3-R01
मॉडल-सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई PTFE3, R01 सामग्री कोड

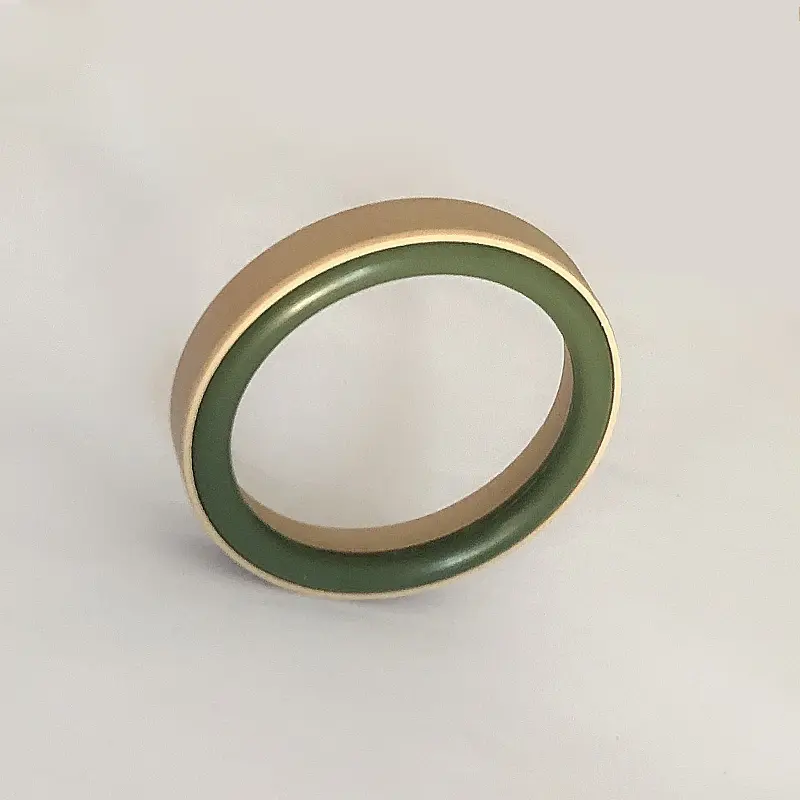

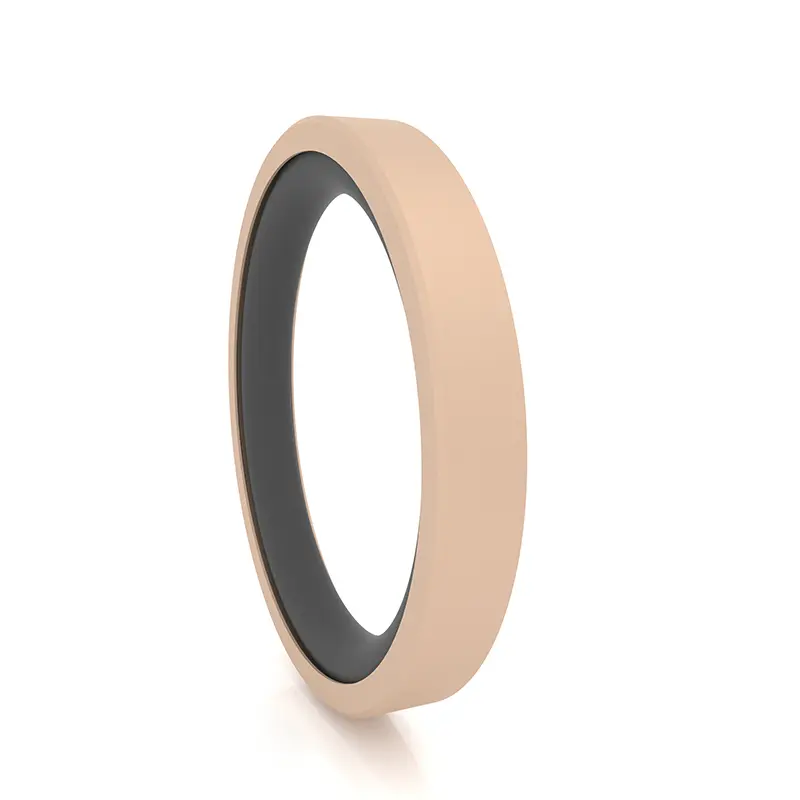

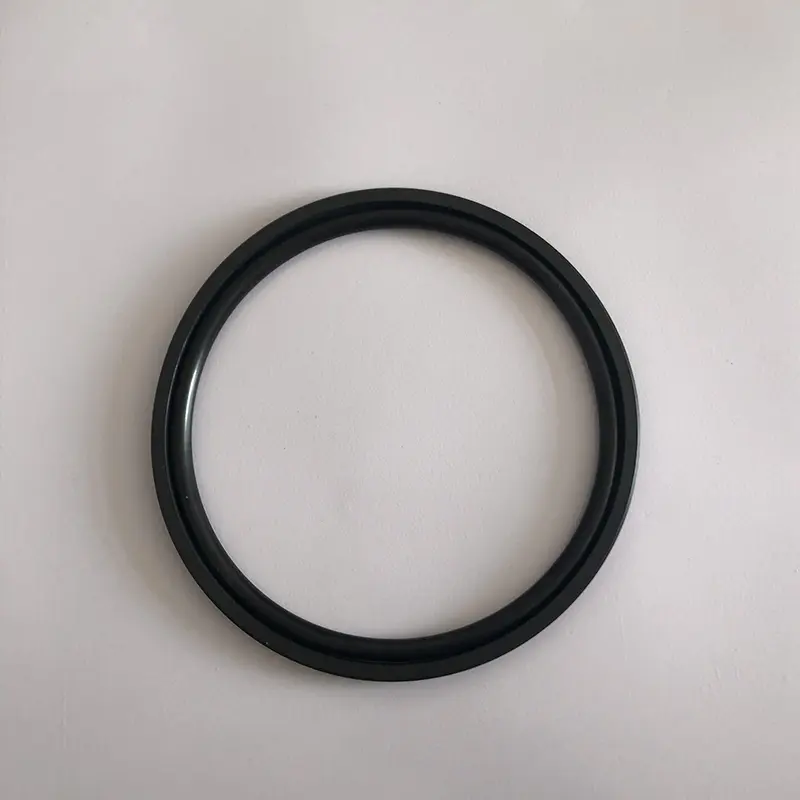

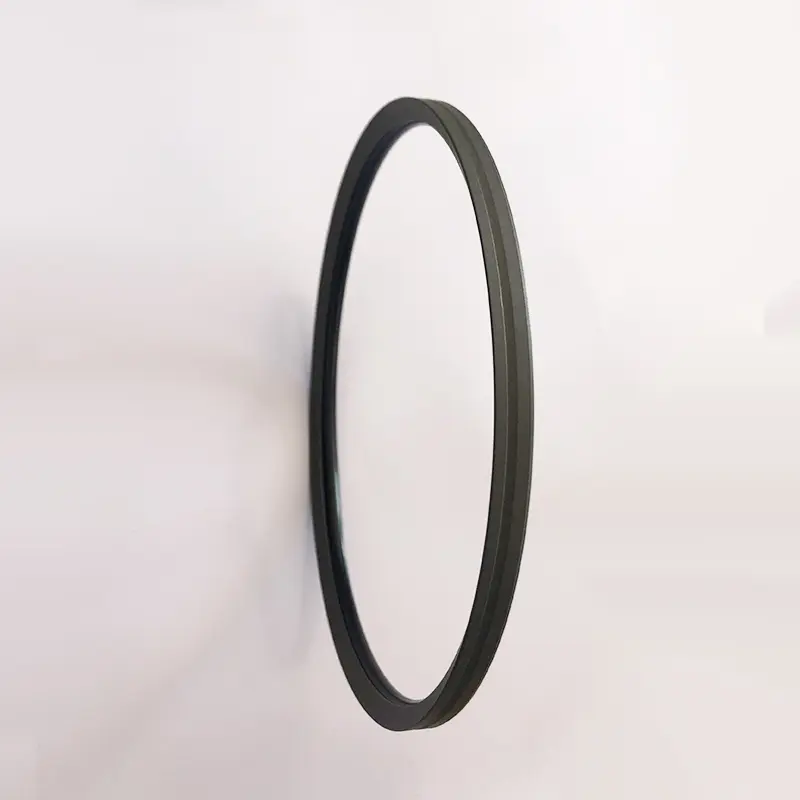

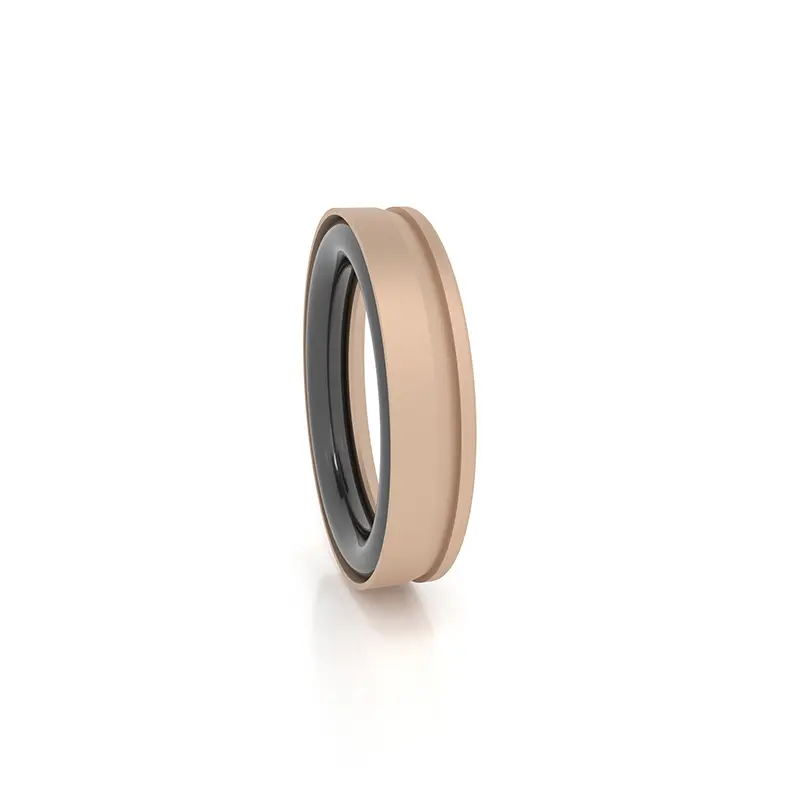

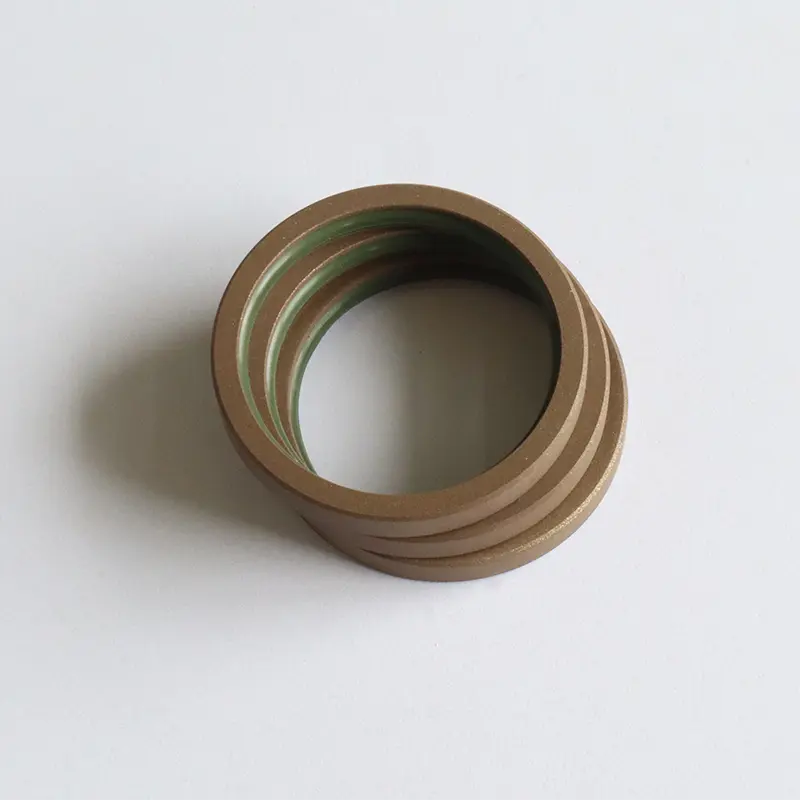

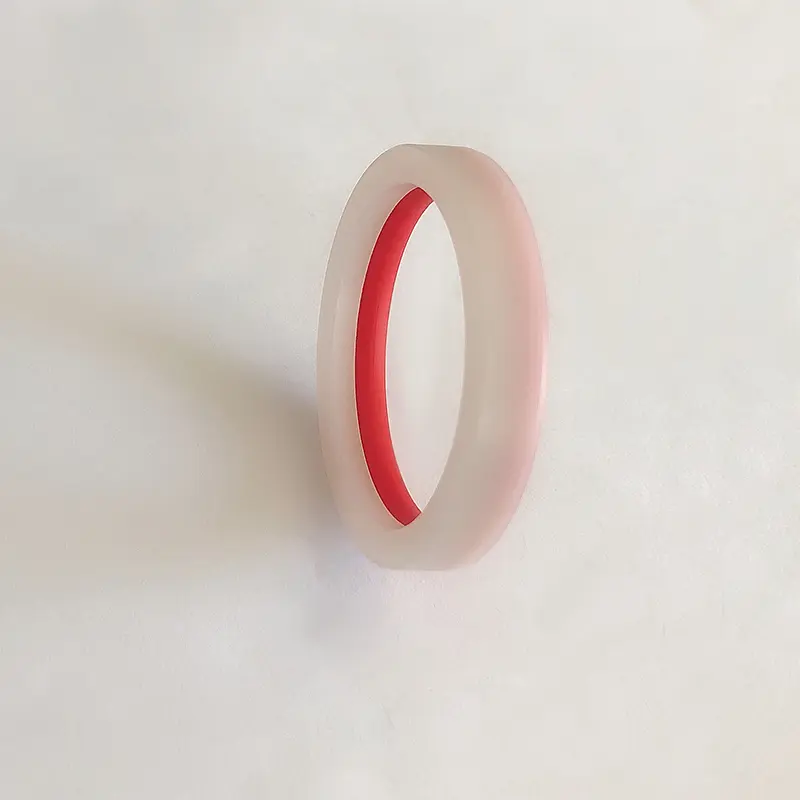

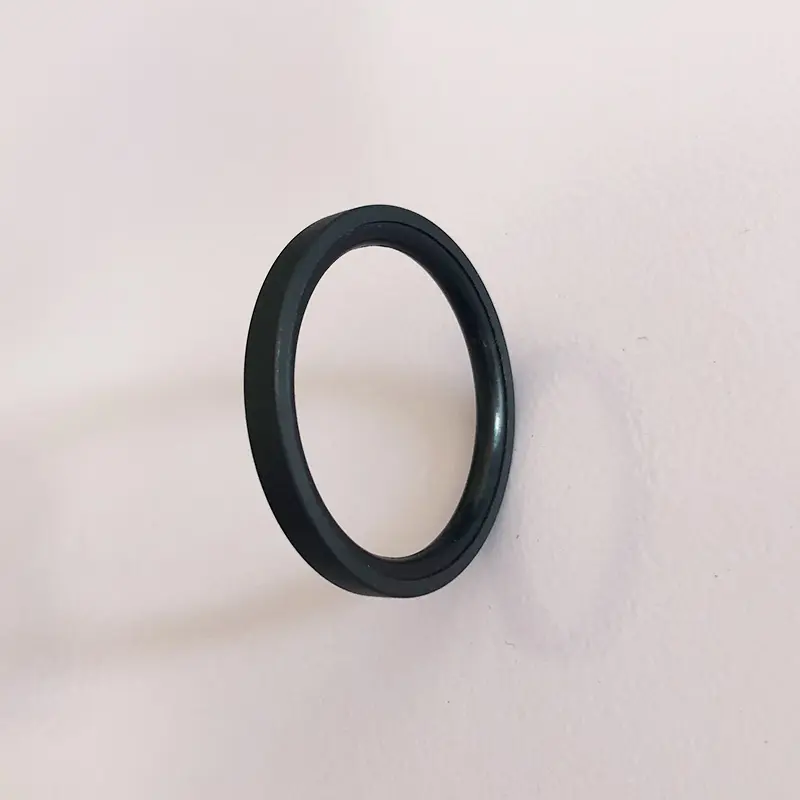

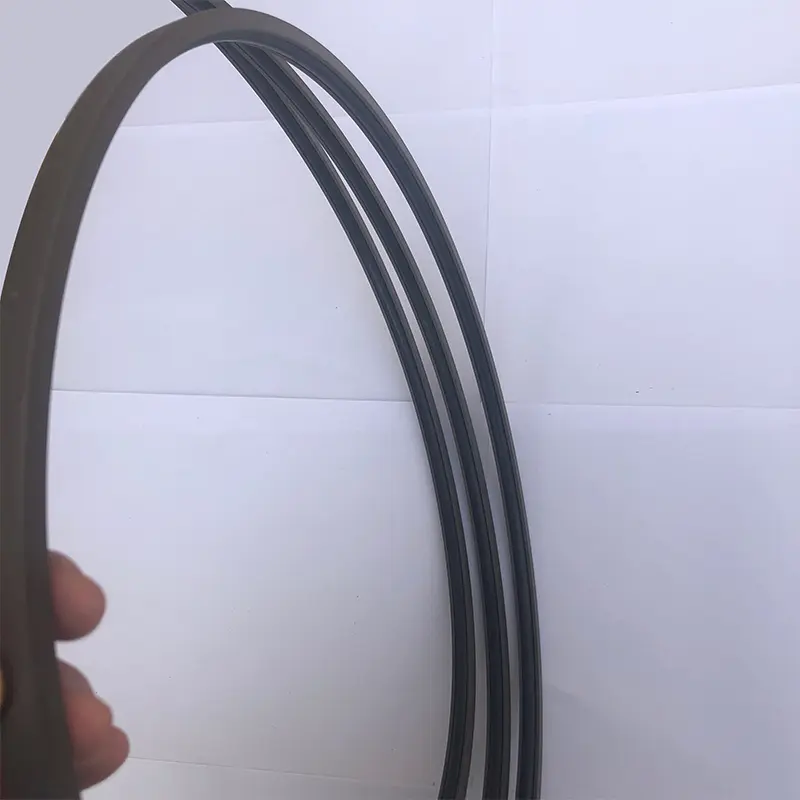

High Pressure Seals For Piston Holes
