हमारे Ruichen Seals उच्च दबाव अंत निकला हुआ किनारा सील बेहतर उत्पाद प्रदर्शन प्रदान करने के लिए अभिनव डिजाइन को अपनाते हैं। कोर भरे या संशोधित PTFE सामग्री विशेष-आकार की सीलिंग रिंग और ओ-आकार (रबर) रिंग का एक संयोजन है, जो अक्षीय (अंत) के लिए उपयुक्त है, निकला हुआ एक तरफ़ा स्थैतिक (दबाव) सीलिंग और पानी के दबाव सीलिंग की जरूरत है।
उच्च दबाव अंत निकला हुआ किनारा सील में महत्वपूर्ण फायदे, लंबे जीवन, कम रखरखाव की लागत, मीडिया रिसाव, उच्च दबाव और अति-उच्च दबाव प्रतिरोध को रोकने के लिए उत्कृष्ट सीलिंग, और आसान स्थापना के लिए उत्तम संरचना को रोकने के लिए उत्कृष्ट सील है।
विभिन्न कामकाजी परिस्थितियों के अनुसार, हमने आपको चुनने के लिए आपके लिए उप-विभाजित मॉडल बनाए हैं: RC2871 श्रृंखला (राइट-एंगल सीलिंग रिंग और ओ-आकार की रबर रिंग) को अलग-अलग दबाव परिदृश्यों से निपटने के लिए ए और बी प्रकारों में विभाजित किया गया है; RC2872 श्रृंखला (सी-आकार की सीलिंग रिंग और ओ-आकार की रबर रिंग) स्थैतिक दबाव सीलिंग के लिए उपयुक्त है; RC2873 (प्रबलित राइट-एंगल सीलिंग रिंग और ओ-आकार की रबर रिंग) अल्ट्रा-हाई प्रेशर स्टेटिक सीलिंग में माहिर हैं; RC2874 (y- आकार की सीलिंग रिंग और ओ-आकार की रबर रिंग) अल्ट्रा-हाई प्रेशर सीलिंग की स्थिरता सुनिश्चित करती है; RC2875 श्रृंखला (पैर के आकार की सीलिंग रिंग और ओ-आकार की रबर की अंगूठी) को विभिन्न स्थिर सीलिंग जरूरतों को पूरा करने के लिए ए और बी प्रकारों में विभाजित किया गया है।
कुछ विशेष संयोजन हाइलाइट्स से भरे हुए हैं, जैसे कि ओ-रिंग के साथ संशोधित पैर के आकार की सीलिंग रिंग, जो उच्च दबावों पर बेहतर सीलिंग प्राप्त करने और उच्च और अति-उच्च दबावों का सामना करने के लिए पूर्व-संपीड़न और निकला हुआ किनारा संरचना का उपयोग करता है; सी-आकार और प्रबलित राइट-एंगल सीलिंग रिंग और ओ-रिंग्स के संयोजन के लिए भी यही सच है, जो सभी दिशाओं में उच्च दबाव वाले अंत (निकला हुआ किनारा) सीलिंग समस्या के लिए एक विश्वसनीय समाधान प्रदान करता है।
उत्पाद सुविधाएँ और अनुप्रयोग:

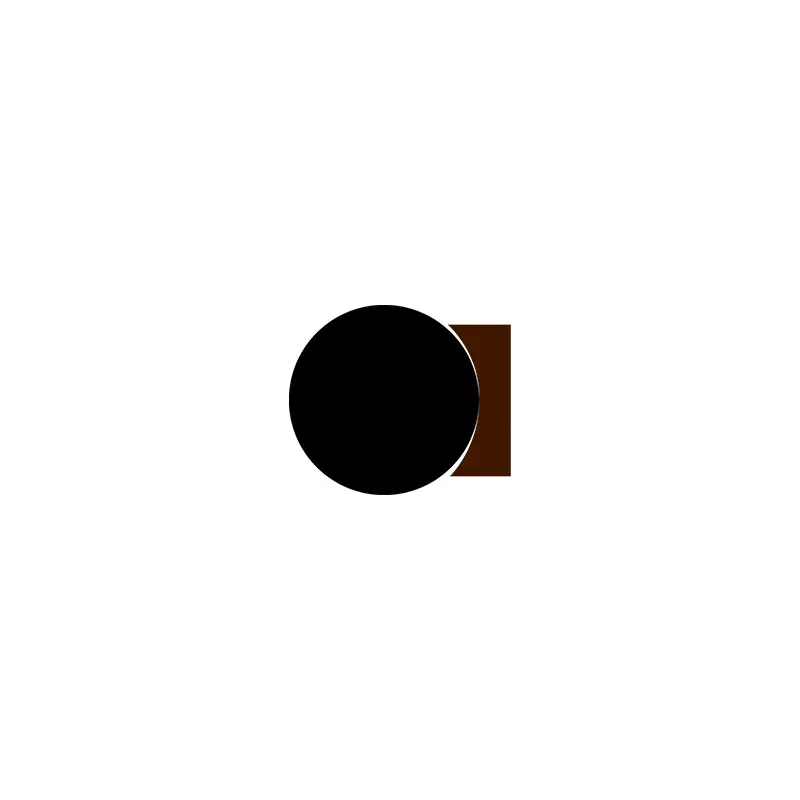

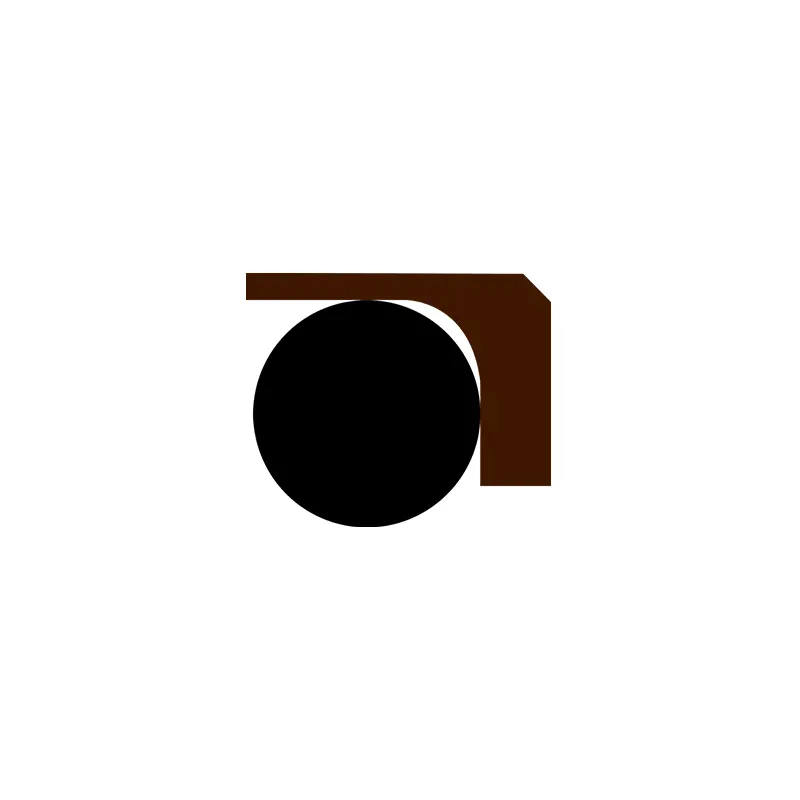

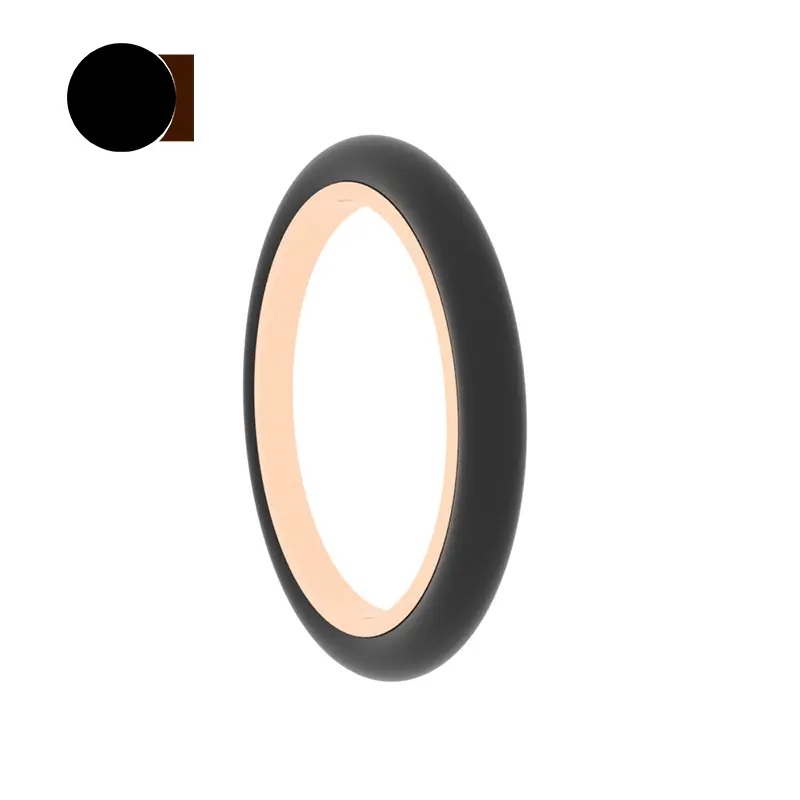

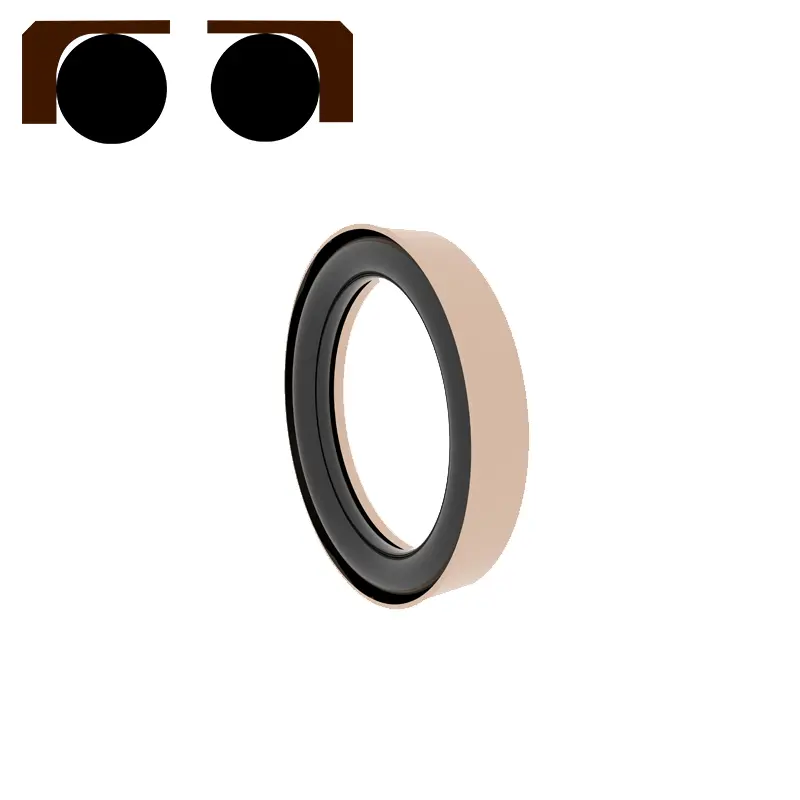

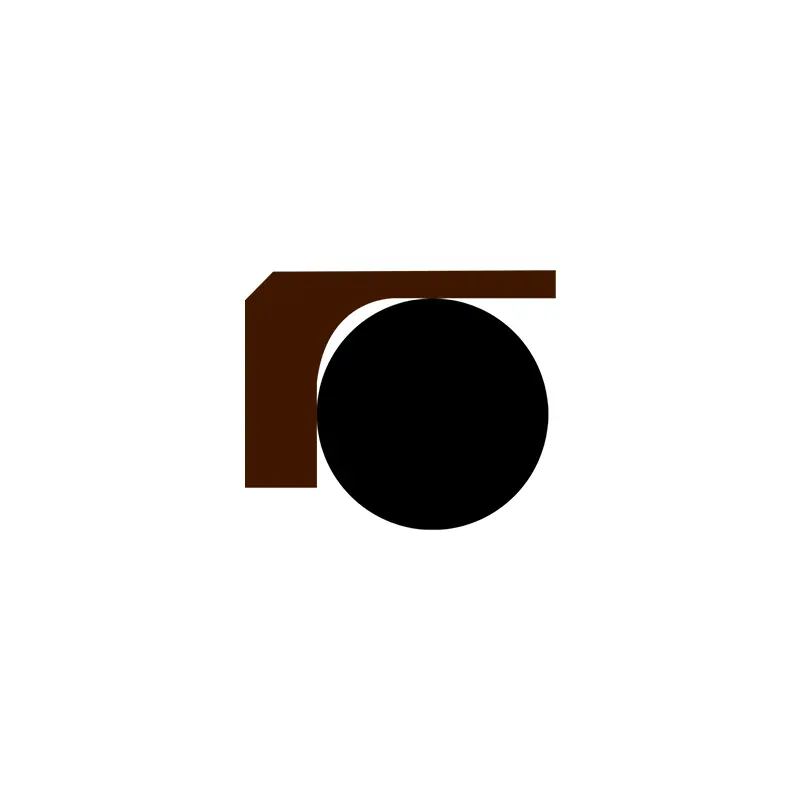

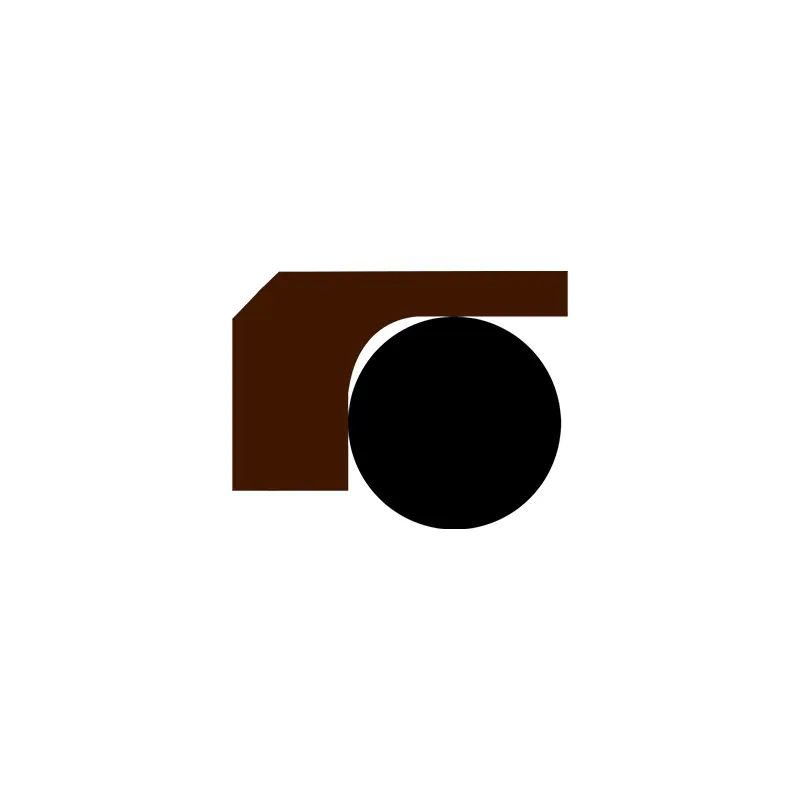

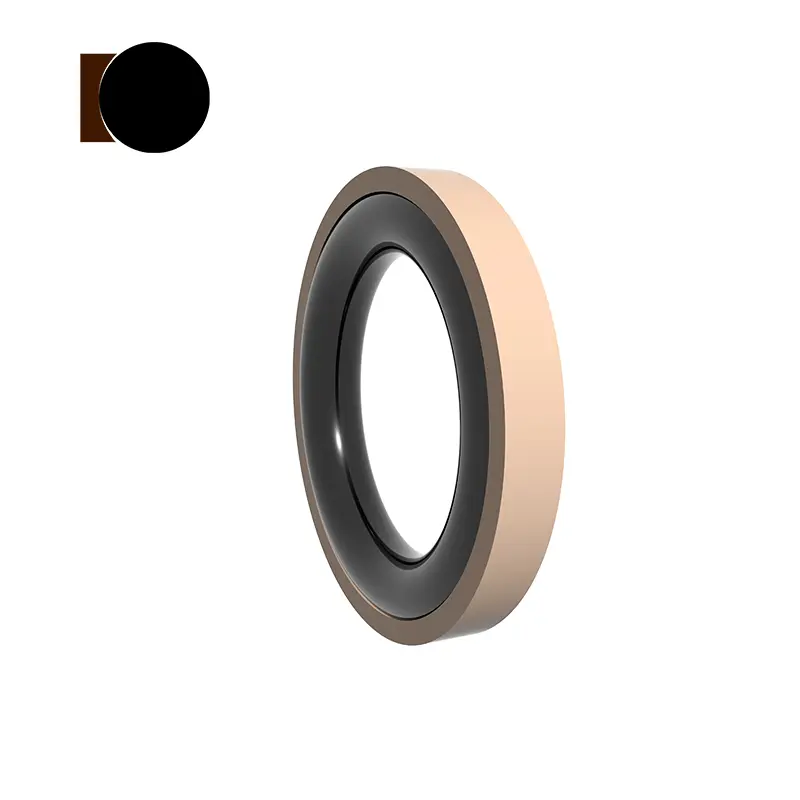

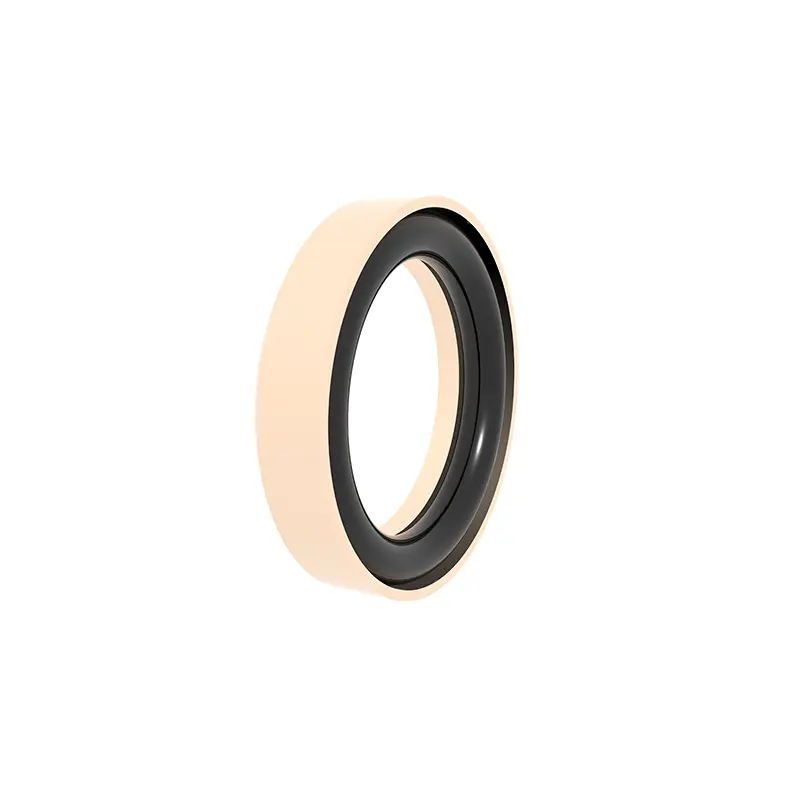

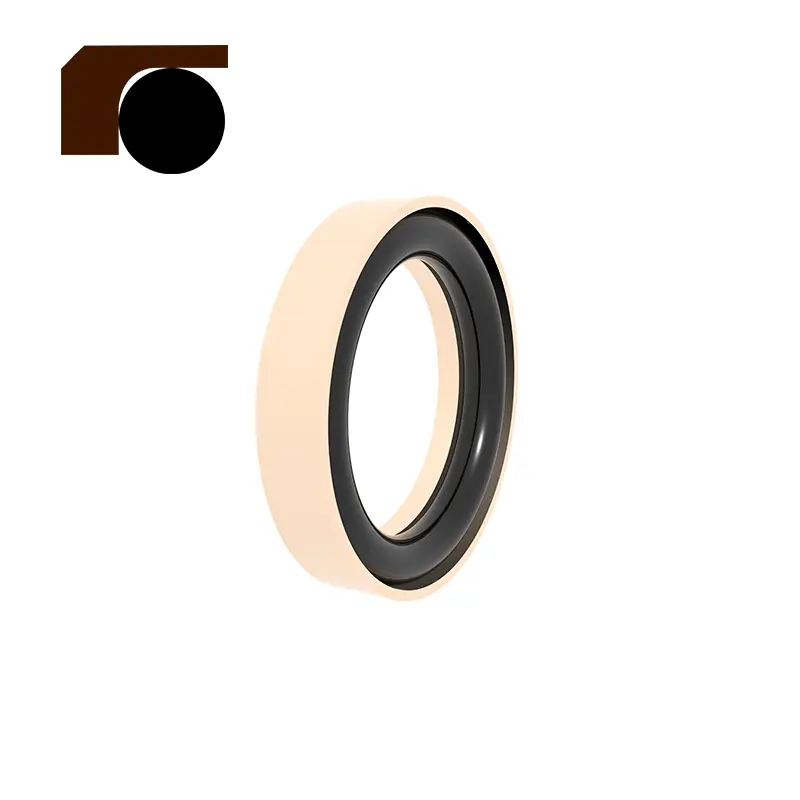

यह सील PTFE और एक O-Ring से बने राइट-एंगल सीलिंग रिंग से बना है। सीलिंग को प्राप्त करने के लिए एक क्लैंपिंग बल उत्पन्न करने के लिए ओ-रिंग पूर्व-संकुचित है। सील का क्लैम्पिंग बल दबाव में बढ़ता है, अर्थात्, अधिक दबाव, बेहतर सीलिंग। चूंकि स्लिप रिंग एक साइड रिब संरचना को अपनाती है, इसलिए ओ-रिंग को निचोड़ा नहीं जाएगा और उच्च दबाव का सामना कर सकता है।

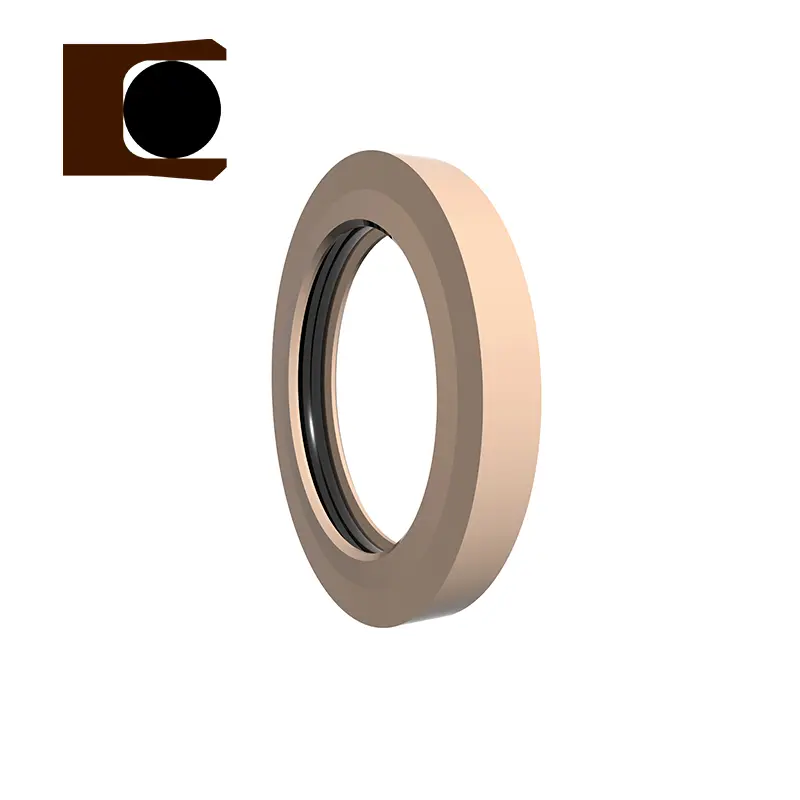

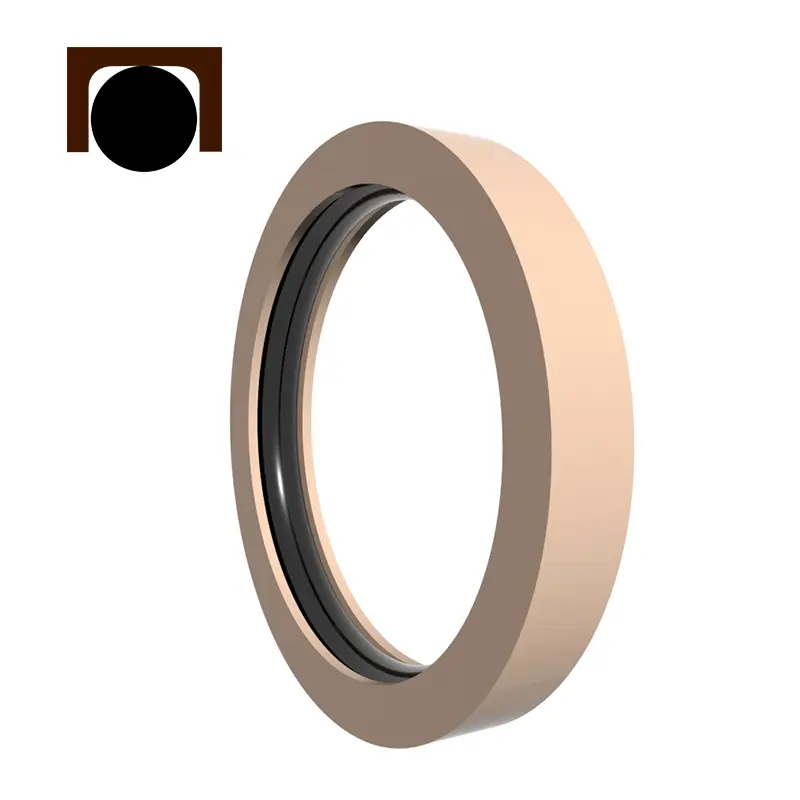

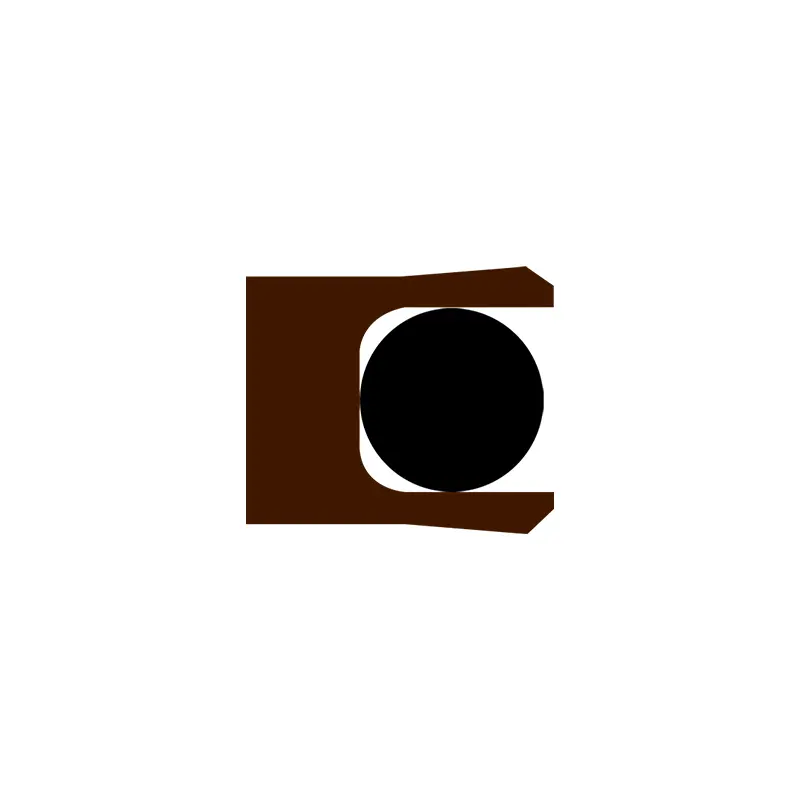

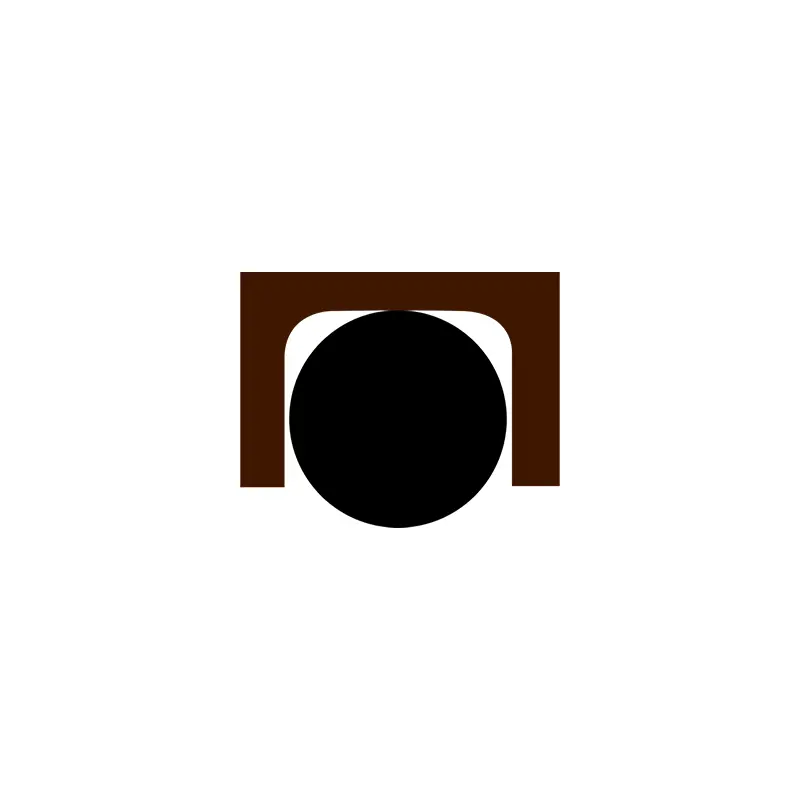

यह सील PTFE C- आकार की सीलिंग रिंग और एक O-Ring से बना है। सीलिंग को प्राप्त करने के लिए एक क्लैंपिंग बल उत्पन्न करने के लिए ओ-रिंग पूर्व-संकुचित है। सील का क्लैम्पिंग बल दबाव में बढ़ता है, अर्थात्, अधिक दबाव, बेहतर सीलिंग। चूंकि स्लिप रिंग एक डबल-पक्षीय रिब संरचना को अपनाती है, इसलिए ओ-रिंग को निचोड़ा नहीं जाएगा और उच्च दबाव का सामना कर सकता है।
RC2873
RC2874

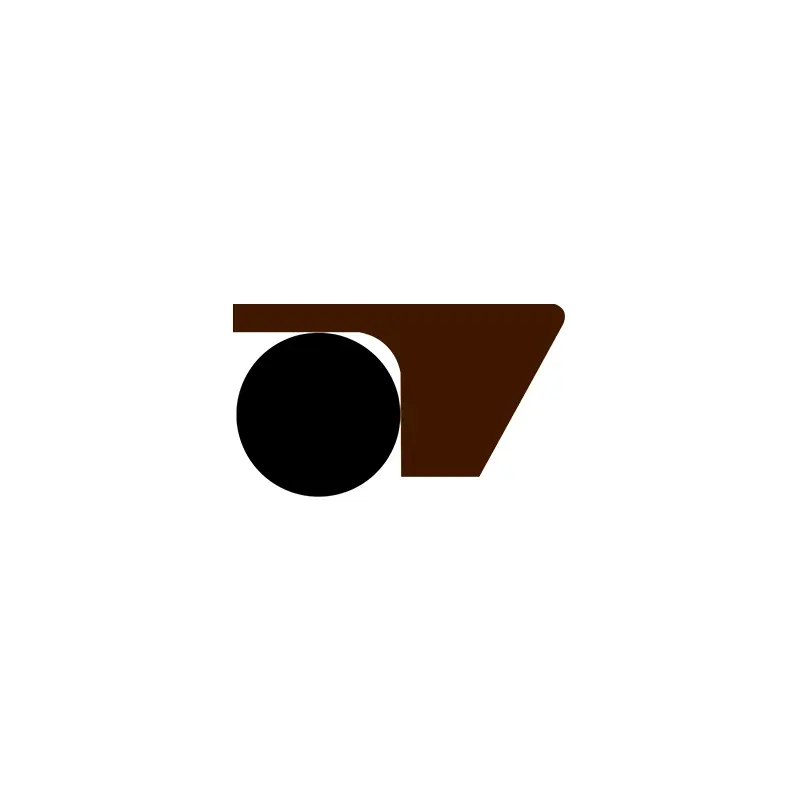

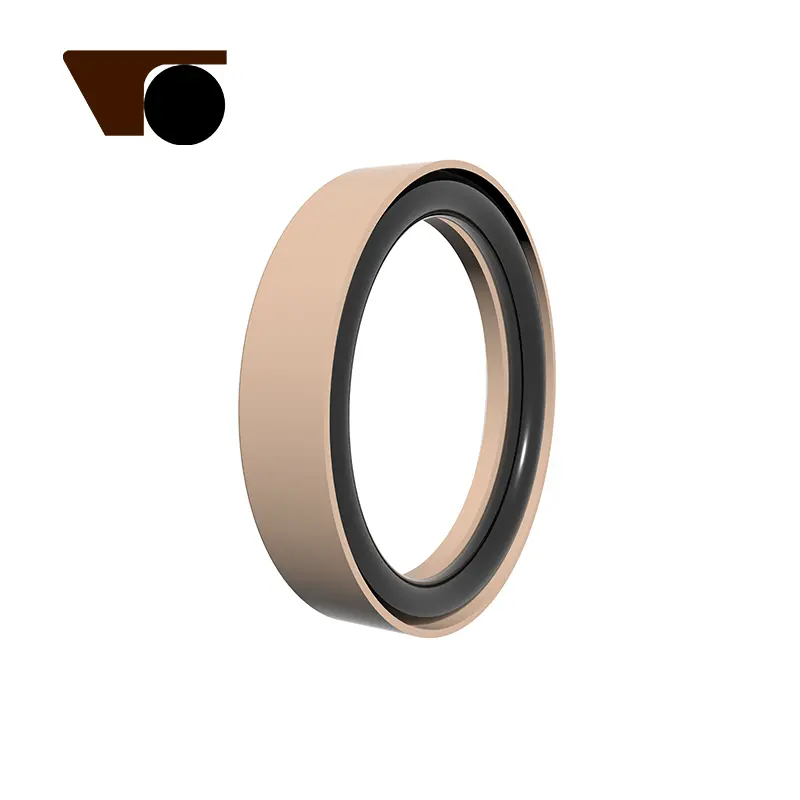

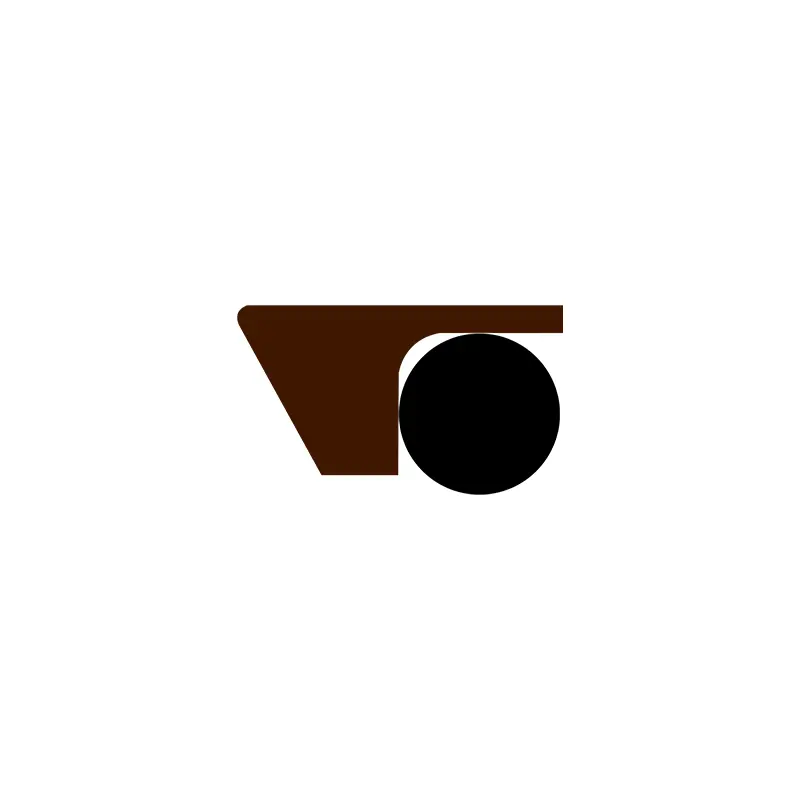

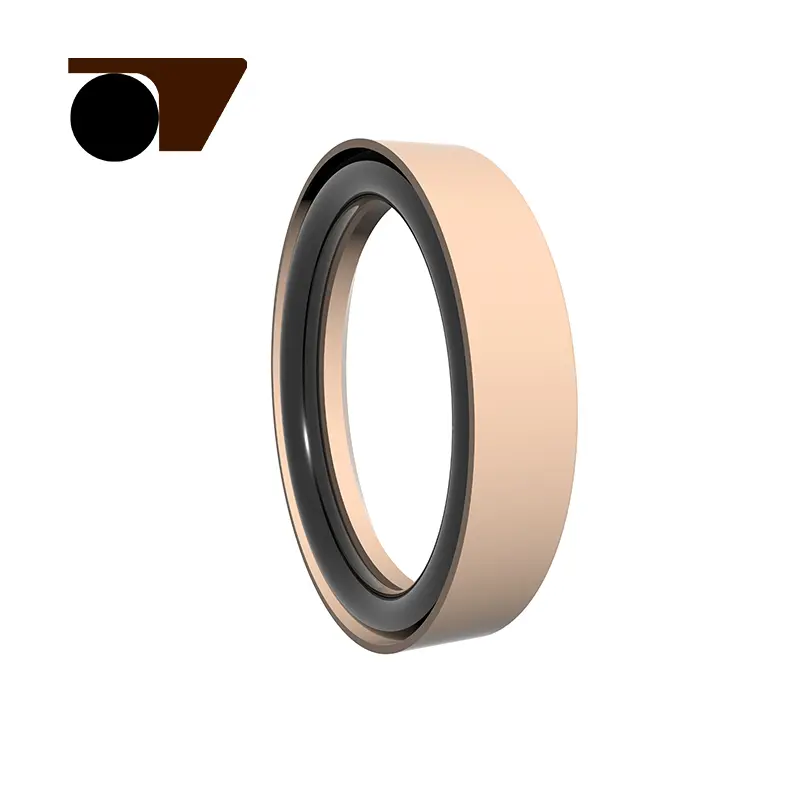

यह सील एक पैर के आकार की सीलिंग रिंग से बना है जो संशोधित PTFE सामग्री और एक ओ-रिंग से बना है। सीलिंग को प्राप्त करने के लिए एक क्लैंपिंग बल उत्पन्न करने के लिए ओ-रिंग पूर्व-संकुचित है। सील का क्लैम्पिंग बल दबाव में बढ़ता है, अर्थात्, अधिक दबाव, बेहतर सीलिंग। चूंकि स्लिप रिंग एक साइड फुट के आकार की रिब संरचना को अपनाती है, इसलिए ओ-रिंग को बाहर नहीं निकाला जाएगा और उच्च और अति-उच्च दबाव का सामना कर सकता है।
विशेष विवरण:

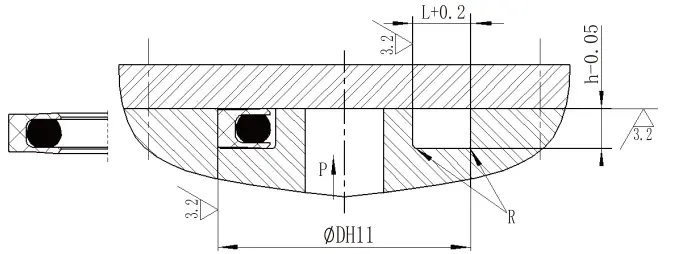

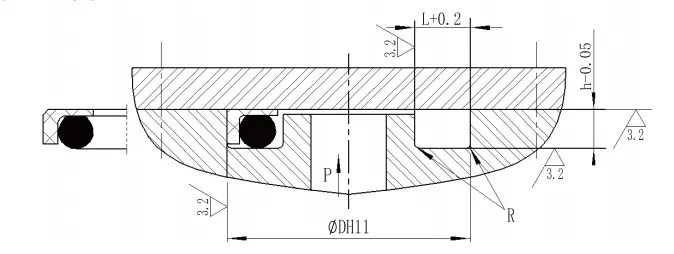

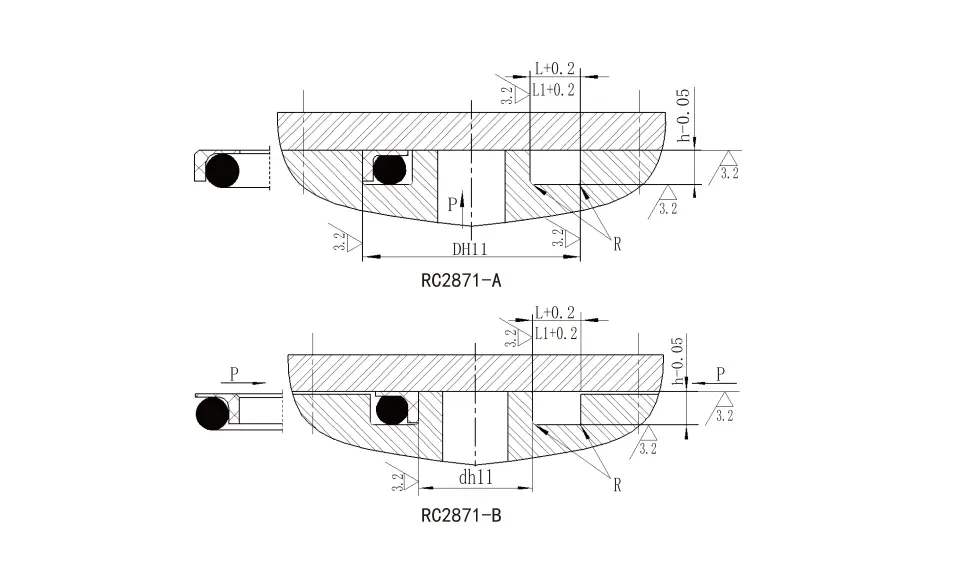

| RC2871-एक आंतरिक दबाव प्रकार विनिर्देश (पैरामीटर रेंज के भीतर सभी विनिर्देश उपलब्ध हैं) | |||||
| बाहरी व्यास सीमा D H11 |
नाली की गहराई h-0.05 |
नाली चौड़ाई L+0.2 |
नाली चौड़ाई
एल 1+0.2 दबाव> 80MPA |
गोल कोनें आरमैक्स |
ओ-रिंग वायर व्यास dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B बाहरी दबाव प्रकार विनिर्देश (पैरामीटर रेंज के भीतर सभी विनिर्देश उपलब्ध हैं) | |||||
| बाहरी व्यास सीमा DH11 | नाली की गहराई h-0.05 |
नाली चौड़ाई L+0.2 |
नाली चौड़ाई L1+0.2 दबाव> 80MPA |
गोल कोनें आरमैक्स | ओ-रिंग वायर व्यास dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

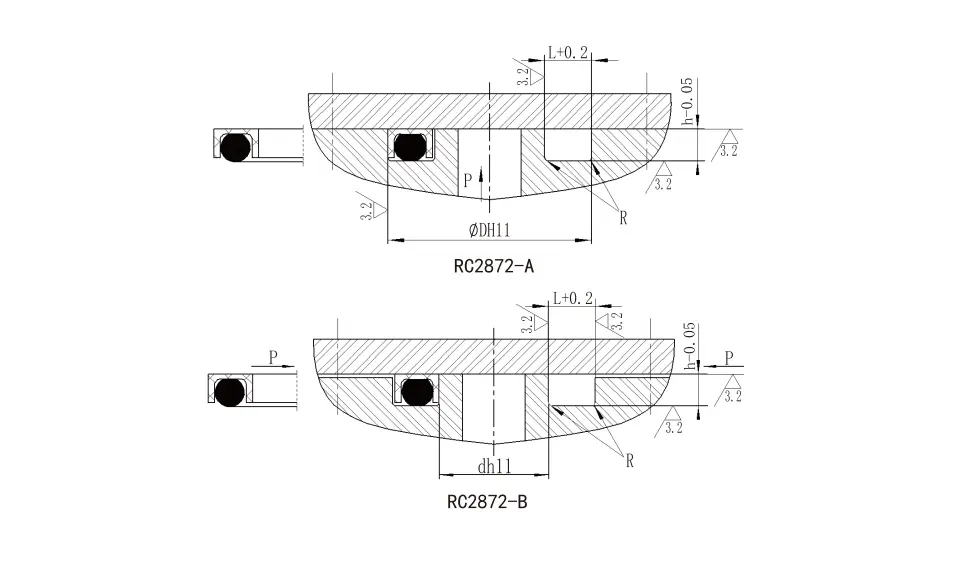

| RC2872-एक आंतरिक दबाव प्रकार विनिर्देश (पैरामीटर रेंज के भीतर सभी विनिर्देश उपलब्ध हैं) | ||||
| बाहरी व्यास सीमा D H11 |
नाली की गहराई h-0.05 |
नाली चौड़ाई L+0.2 |
गोल कोनें आरमैक्स |
ओ-रिंग वायर व्यास dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B बाहरी दबाव प्रकार विनिर्देश (पैरामीटर रेंज के भीतर सभी विनिर्देश उपलब्ध हैं) | ||||
| बाहरी व्यास सीमा D H11 |
नाली की गहराई h-0.05 |
नाली चौड़ाई L+0.2 |
गोल कोनें R |
ओ-रिंग वायर व्यास dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| बाहरी व्यास सीमा IE11 |
नाली की गहराई h-0.05 |
नाली चौड़ाई L+0.2 |
गोल कोनें आरमैक्स |
ओ-रिंग वायर व्यास dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| बाहरी व्यास सीमा IE11 |
नाली की गहराई h-0.05 |
नाली चौड़ाई L+0.2 |
गोल कोनें आरमैक्स |
ओ-रिंग वायर व्यास dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

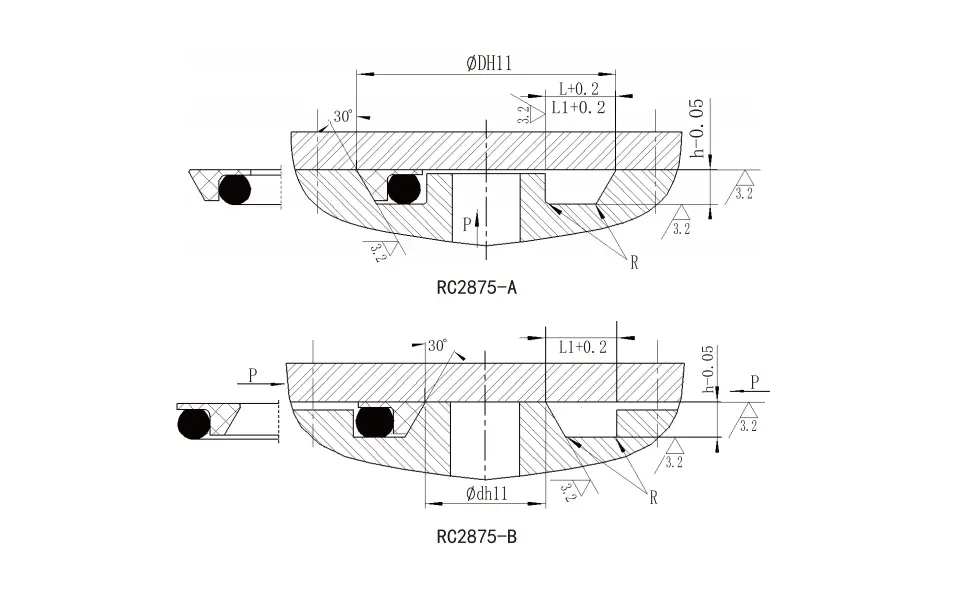

| RC2875-एक आंतरिक दबाव प्रकार विनिर्देश (पैरामीटर रेंज के भीतर सभी विनिर्देश उपलब्ध हैं) | |||||
| बाहरी व्यास सीमा D H11 |
नाली की गहराई h-0.05 |
नाली चौड़ाई L+0.2 |
नाली चौड़ाई L1+0.2 दबाव> 100mpa |
गोल कोनें आरमैक्स |
ओ-रिंग वायर व्यास dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B बाहरी दबाव प्रकार विनिर्देश (पैरामीटर रेंज के भीतर सभी विनिर्देश उपलब्ध हैं) | |||||
| बाहरी व्यास सीमा D H11 |
नाली की गहराई h-0.05 |
नाली चौड़ाई L+0.2 |
नाली चौड़ाई L1+0.2 दबाव> 100mpa |
गोल कोनें आरमैक्स |
ओ-रिंग वायर व्यास dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| उच्च दबाव अंत निकला हुआ किनारा सील लागू काम करने की स्थिति | ||||
| प्रोफ़ाइल | नमूना | दबाव (एमपीए) |
तापमान (℃) | मिडिया |
 |
RC2871-A | ≤300 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (आयताकार रिंग एनबीआर) मिलान | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (आयताकार रिंग FKM मैचिंग) | ||||
 |
RC2879-A | 105 | -35 ~+100 (आयताकार रिंग एनबीआर) मिलान | हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||
 |
RC2875-B | 105 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) |
हाइड्रोलिक तेल, पायस, पानी, गैस, आदि। |
