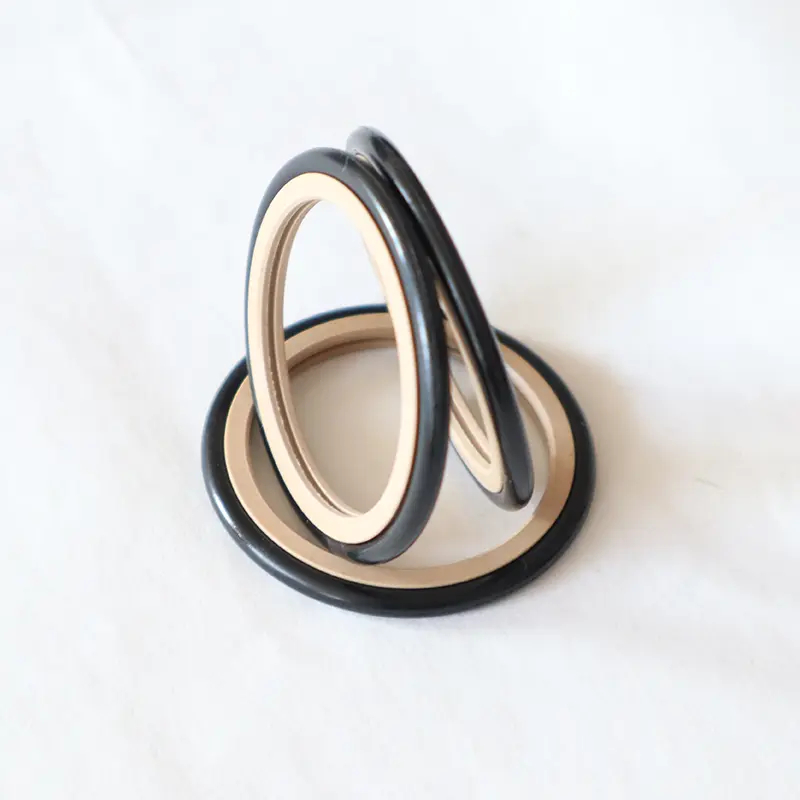

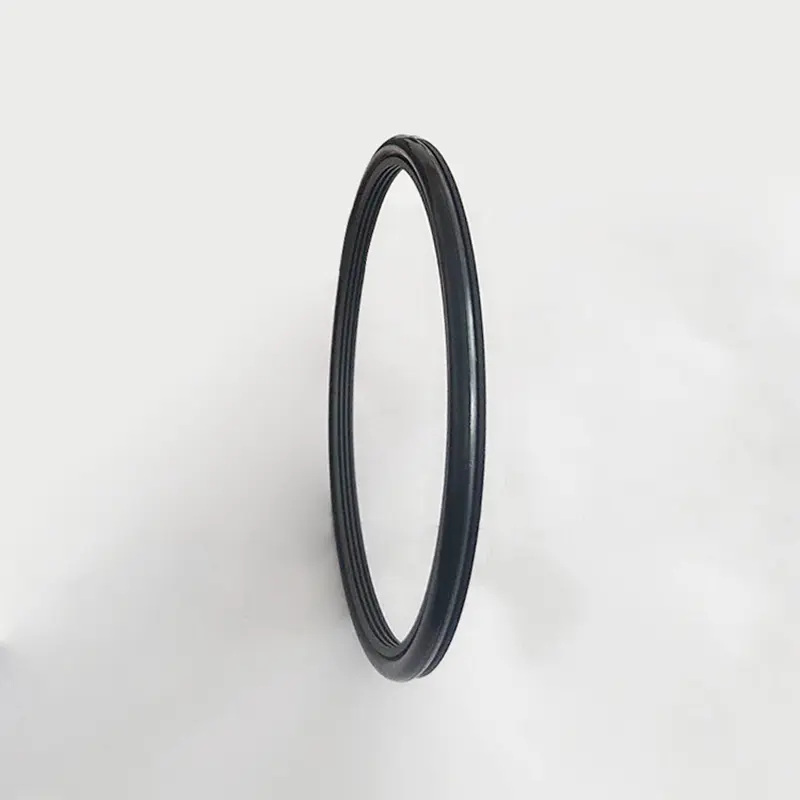

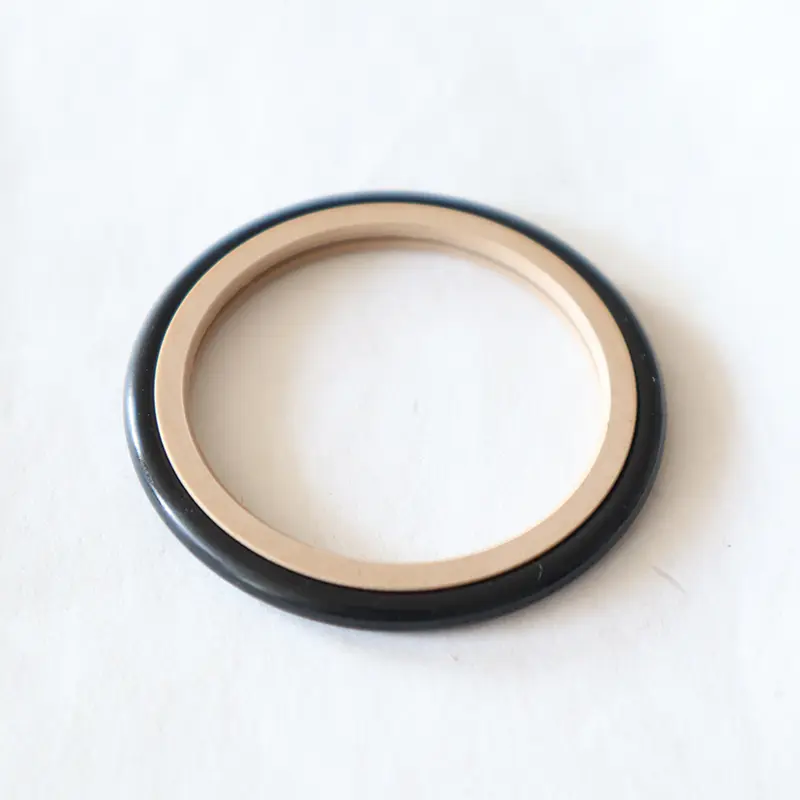

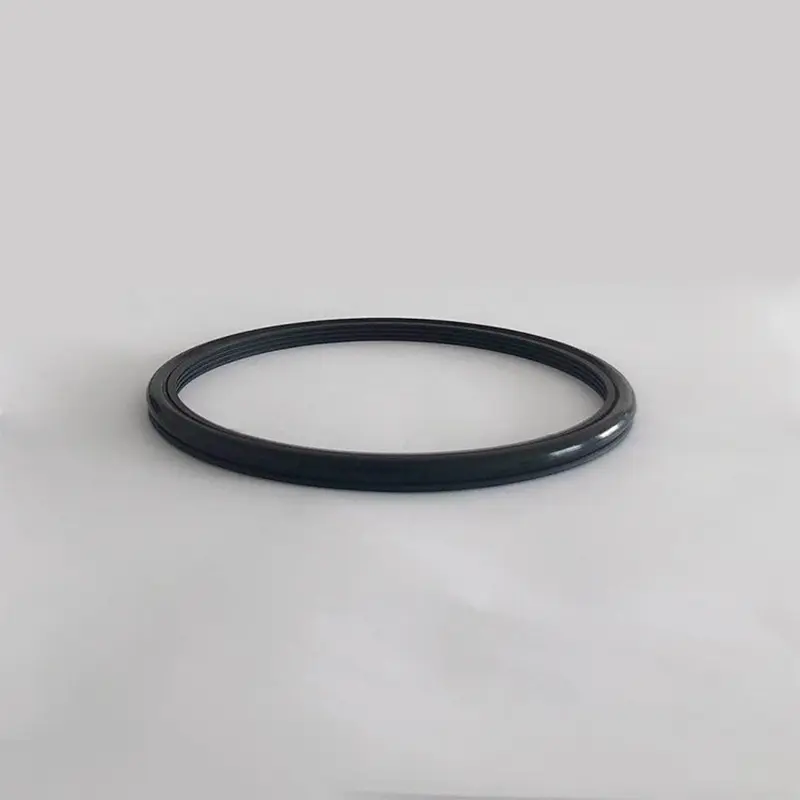

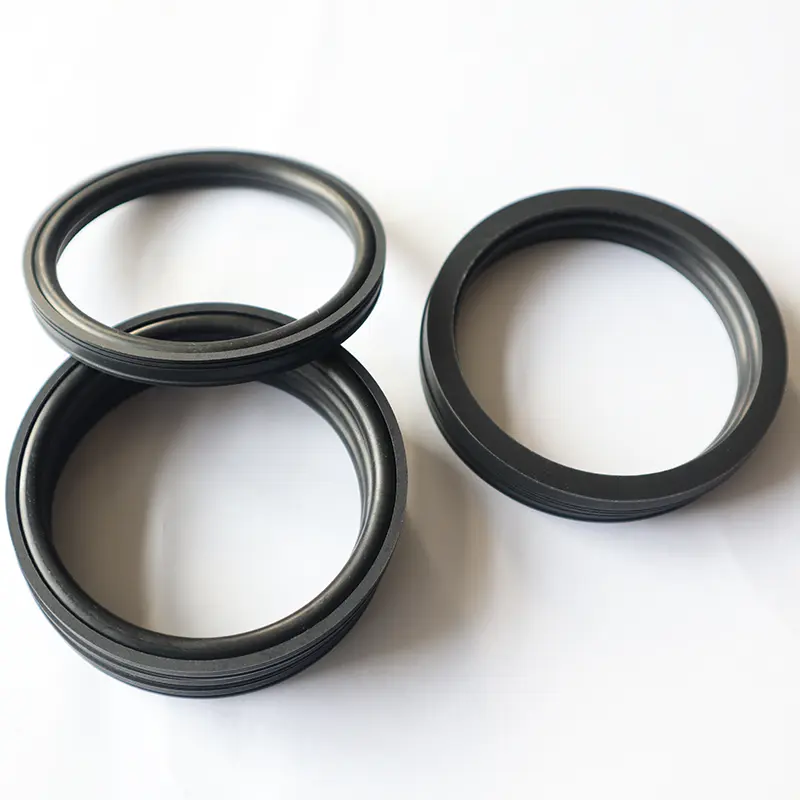

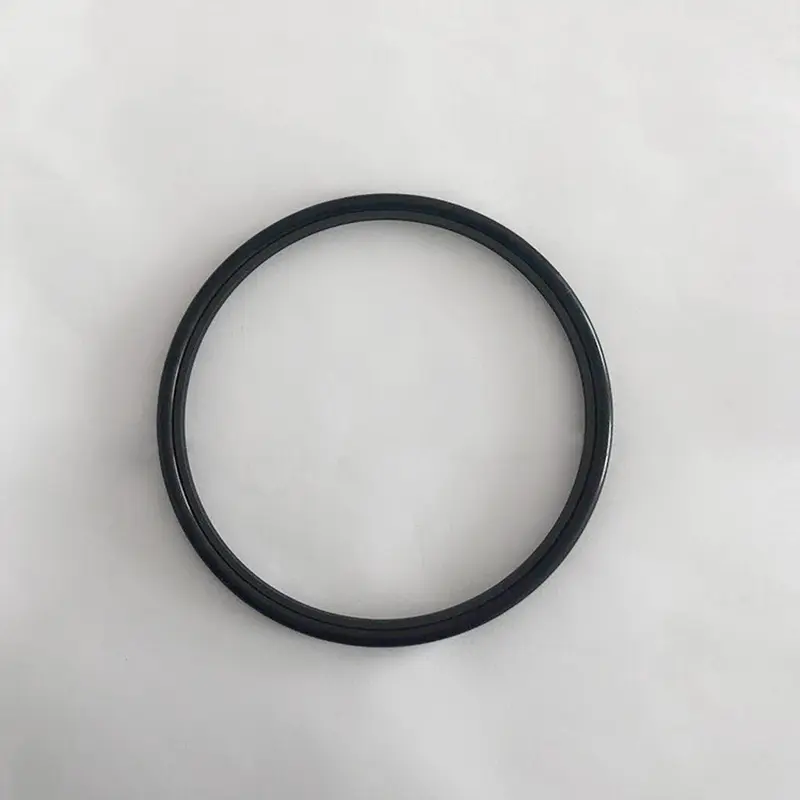

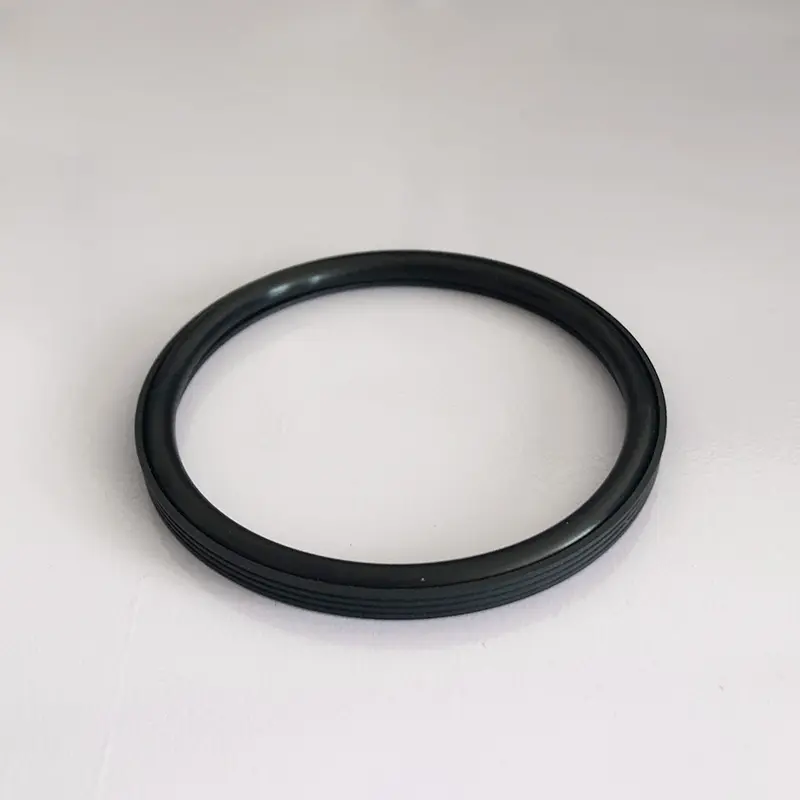

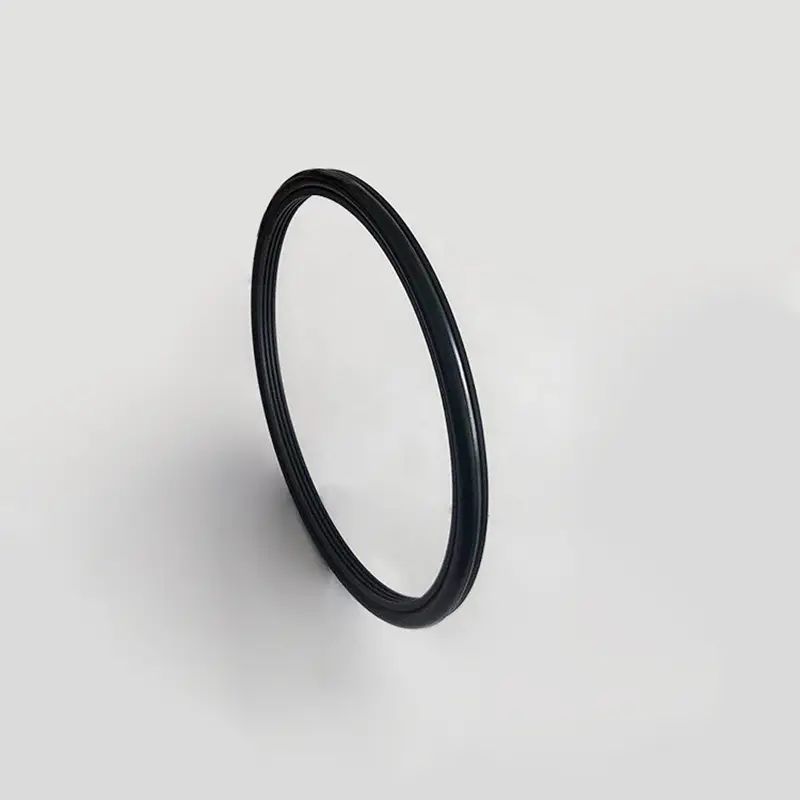

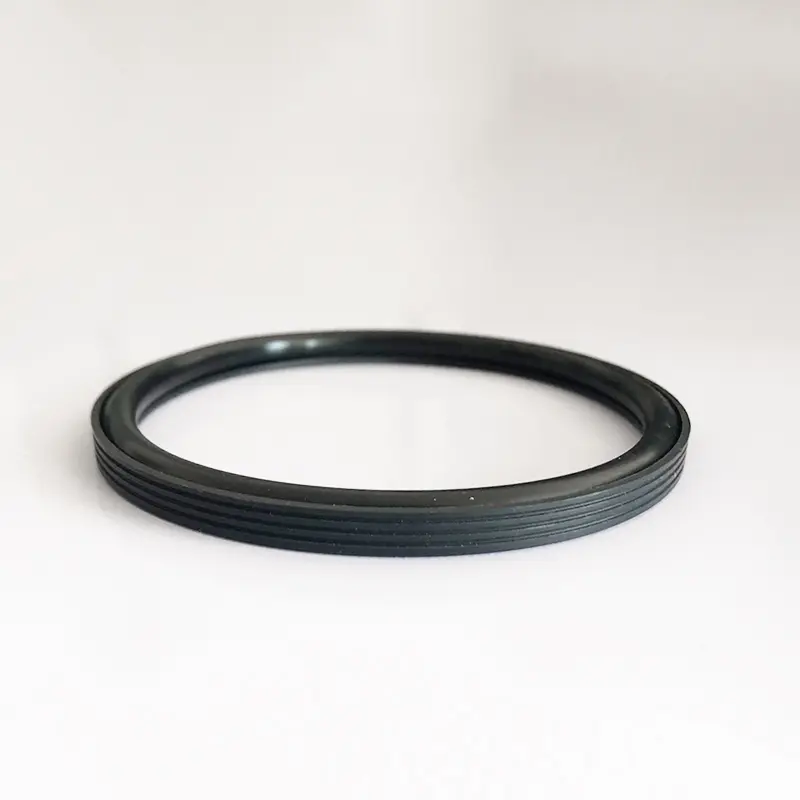

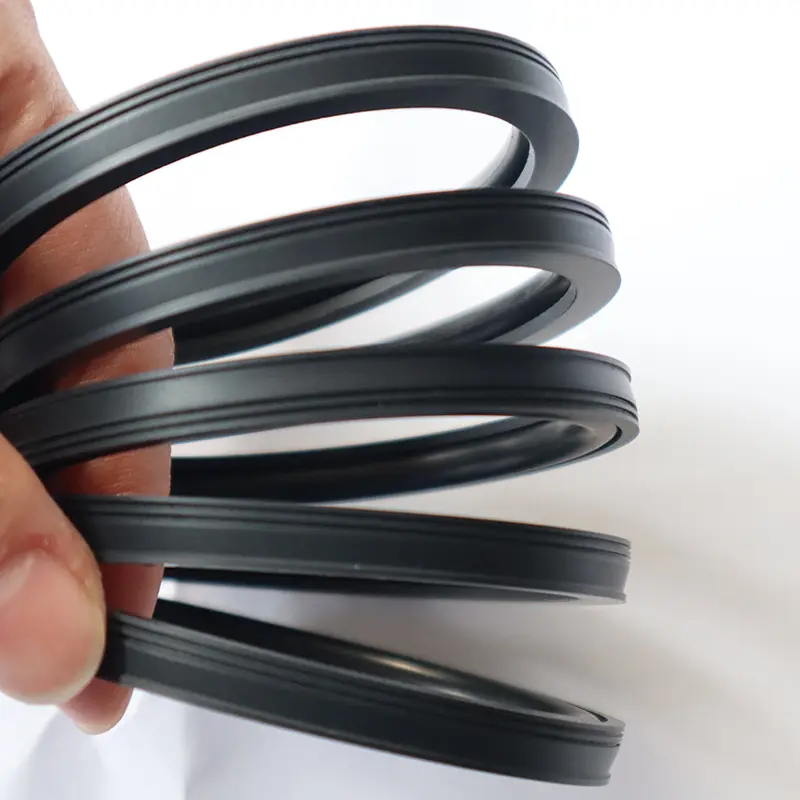

RC2061 और RC2062 Ruichen Seals द्वारा लॉन्च किए गए सीमेंट स्लरी के लिए उच्च दबाव वाली सील को जटिल और कठोर सीमेंट स्लरी सीलिंग स्थितियों से निपटने के लिए डिज़ाइन किया गया है।

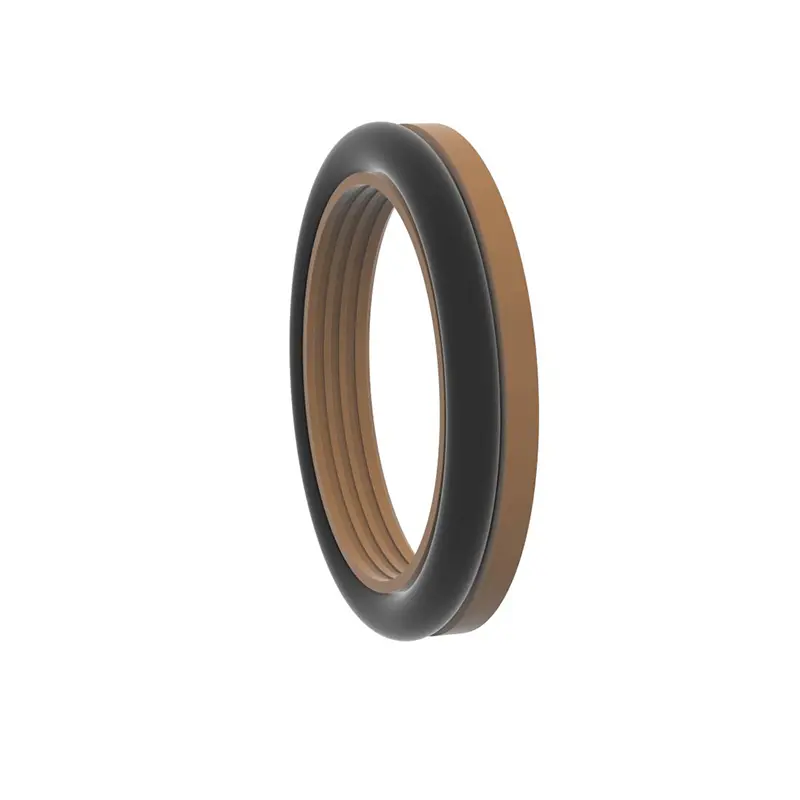

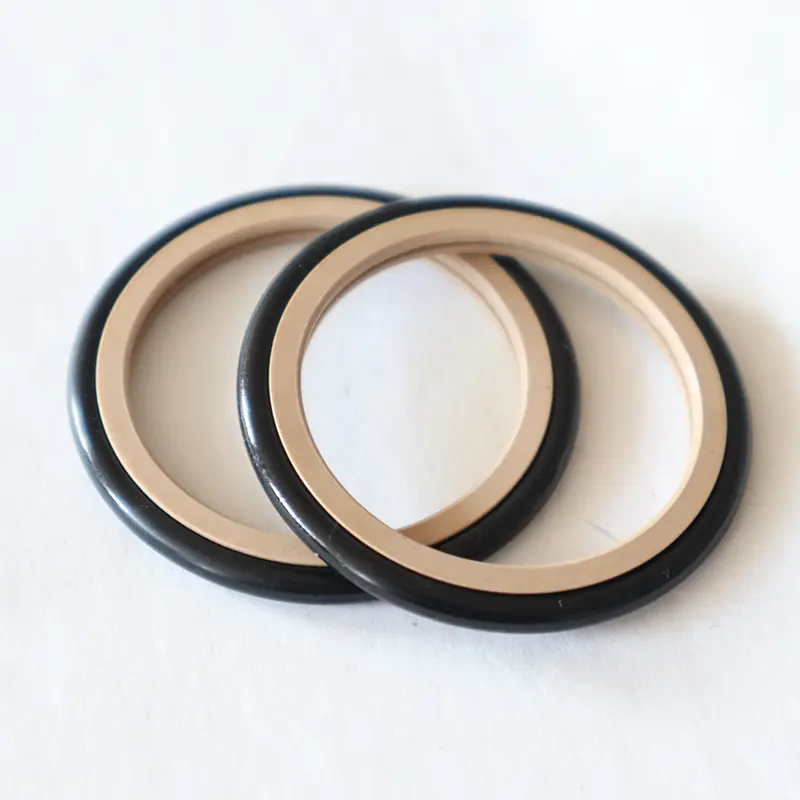

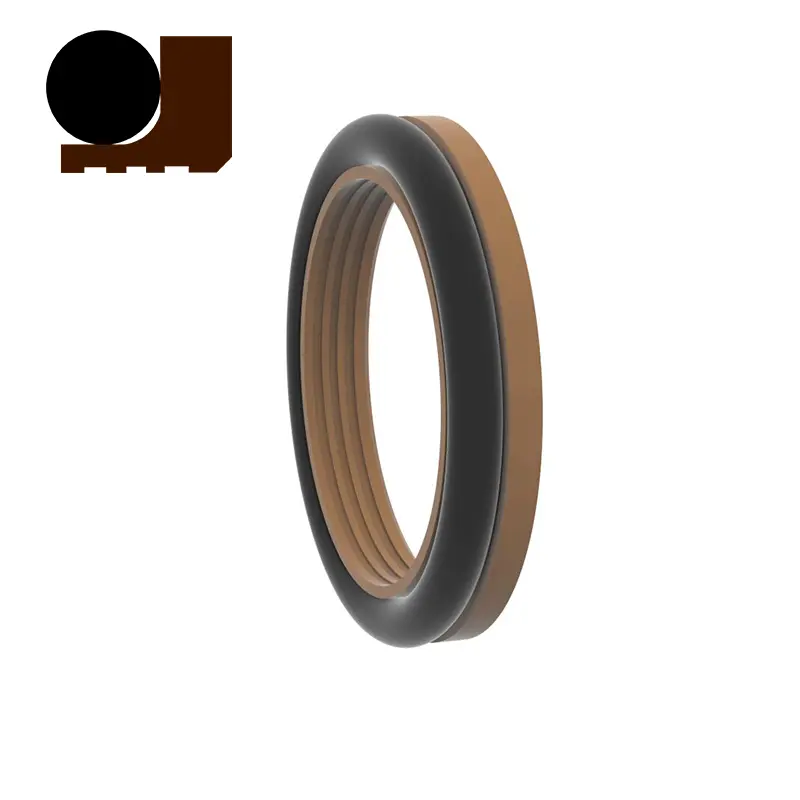

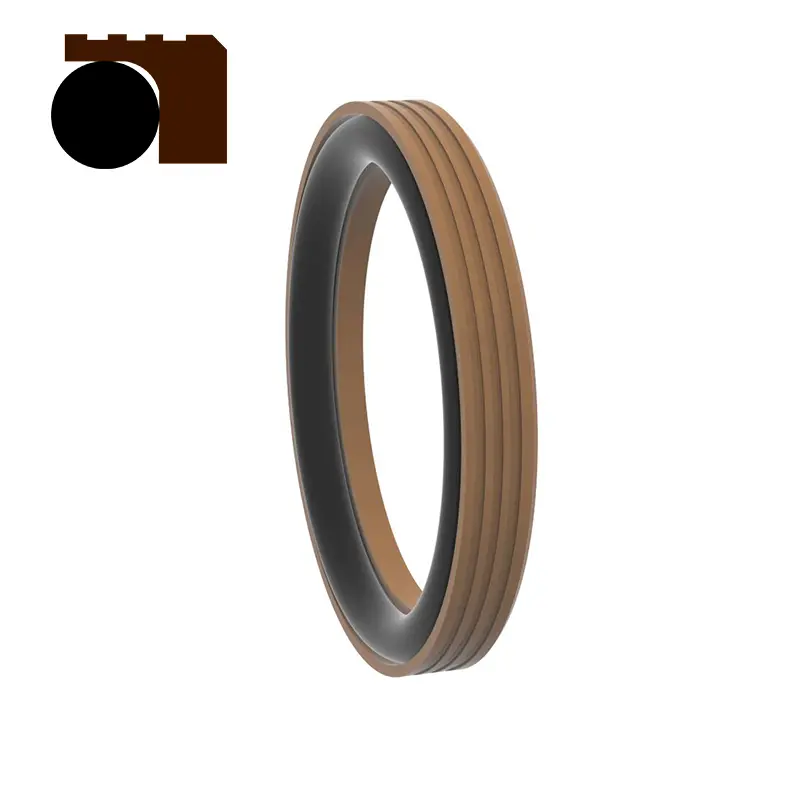

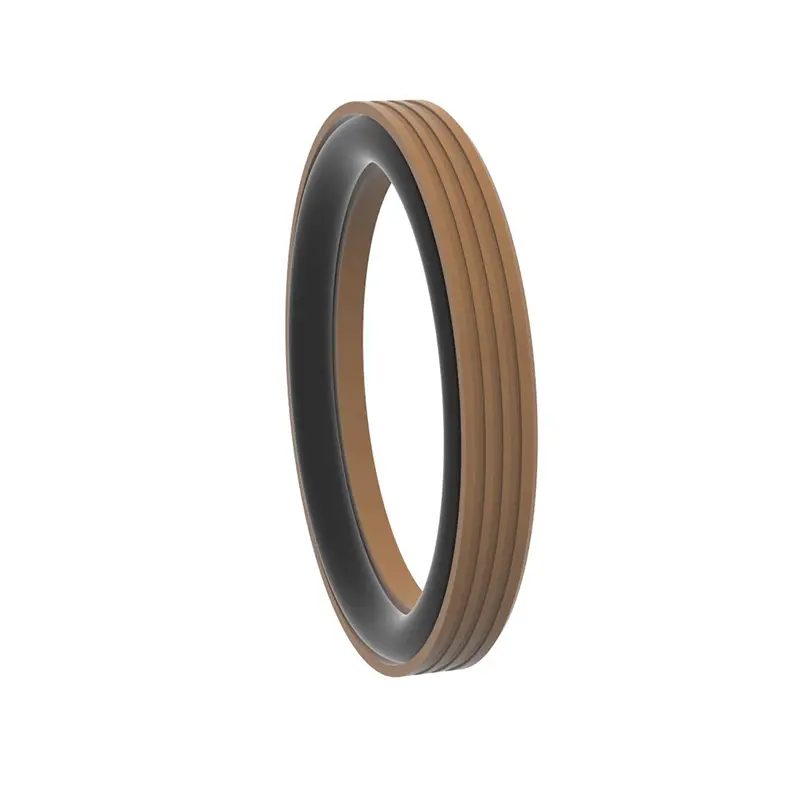

इन दो उत्पादों में एक ही संरचना होती है, दोनों ही हाइड्रोलिक पारस्परिक और रोटरी गति के एक तरफ़ा सीलिंग को प्राप्त करने के लिए ध्यान से डिजाइन किए गए उच्च-कार्य इंजीनियरिंग प्लास्टिक दांतेदार सील के छल्ले और ओ-रिंग्स से बने होते हैं। उनके पास अनुप्रयोगों की एक विस्तृत श्रृंखला है और वे प्लंजर पंप, कीचड़ पंप, स्क्रू ड्रिल, ड्रिलिंग रिग्स, तेल अन्वेषण उपकरण और कंक्रीट मिक्सिंग प्लांट जैसे उपकरणों में महत्वपूर्ण भूमिका निभा सकते हैं।
प्रदर्शन के संदर्भ में, सीमेंट घोल के लिए हमारे उच्च दबाव वाले सील कई फायदे दिखा सकते हैं। लंबे जीवन की विशेषताएं सीलिंग भागों के लगातार प्रतिस्थापन की आवश्यकता को कम करती हैं और उपकरण रखरखाव लागत को कम करती हैं; कम घर्षण प्रदर्शन उपकरणों का सुचारू संचालन सुनिश्चित करता है और ऊर्जा हानि को कम करता है; अच्छी सील प्रभावी रूप से सीमेंट घोल रिसाव को रोकता है और उपकरणों के स्थिर संचालन को सुनिश्चित करता है; छोटे संरचनात्मक स्थान विभिन्न उपकरणों के सीमित स्थानों में स्थापना और लेआउट के लिए सुविधाजनक है; आसान स्थापना, उपयोग और रखरखाव उपकरण के उपयोग की दक्षता में सुधार करता है।
सीमेंट स्लरी जैसे घातक मीडिया के लिए, उत्पाद विशेष सीलिंग लिप और मोटाई ऑप्टिमाइज़ेशन डिज़ाइन के माध्यम से सीलिंग प्रभाव को बढ़ा सकता है। जब सीलिंग स्लरी मीडिया के लिए उपयोग किया जाता है, तो सीलिंग प्रदर्शन और घटक जीवन को और बेहतर बनाने के लिए, हम दो (या अधिक) सील के बीच ग्रीस स्नेहन की सलाह देते हैं। सीमेंट घोल के लिए ये दो उच्च दबाव वाले सील उच्च दबाव वाली सीमेंट घोल सीलिंग समस्या के लिए एक विश्वसनीय और कुशल समाधान प्रदान करते हैं।
उत्पाद सुविधाएँ और अनुप्रयोग:
ऑर्डरिंग उदाहरण:

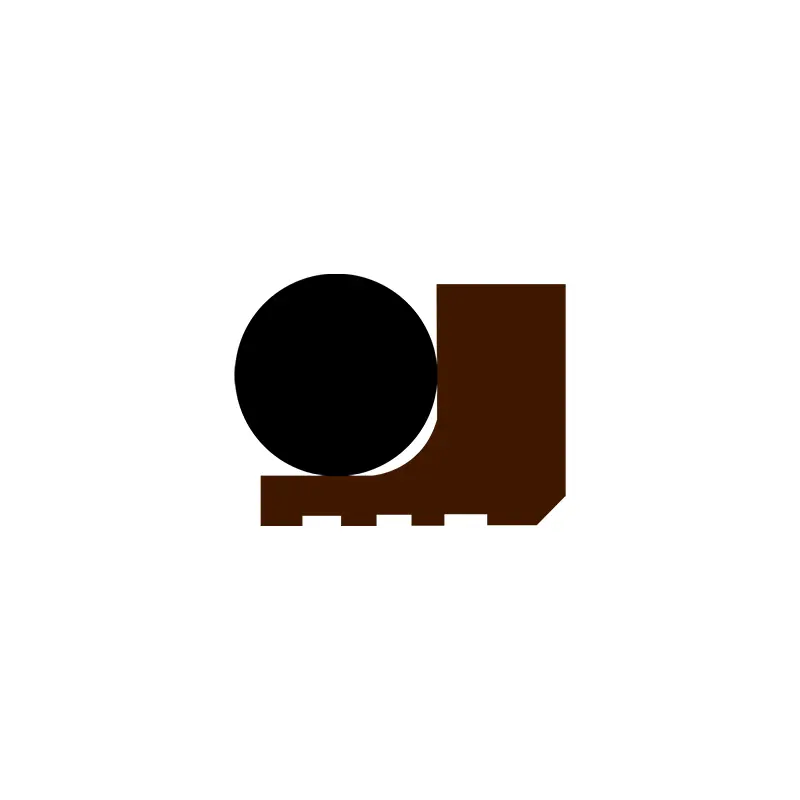

ऑर्डर मॉडल RC2061-80X91.7x7.6-PTFE4-R01 मॉडल-शाफ्ट व्यास x ग्रूव व्यास x ग्रूव चौड़ाई-सामग्री कोड

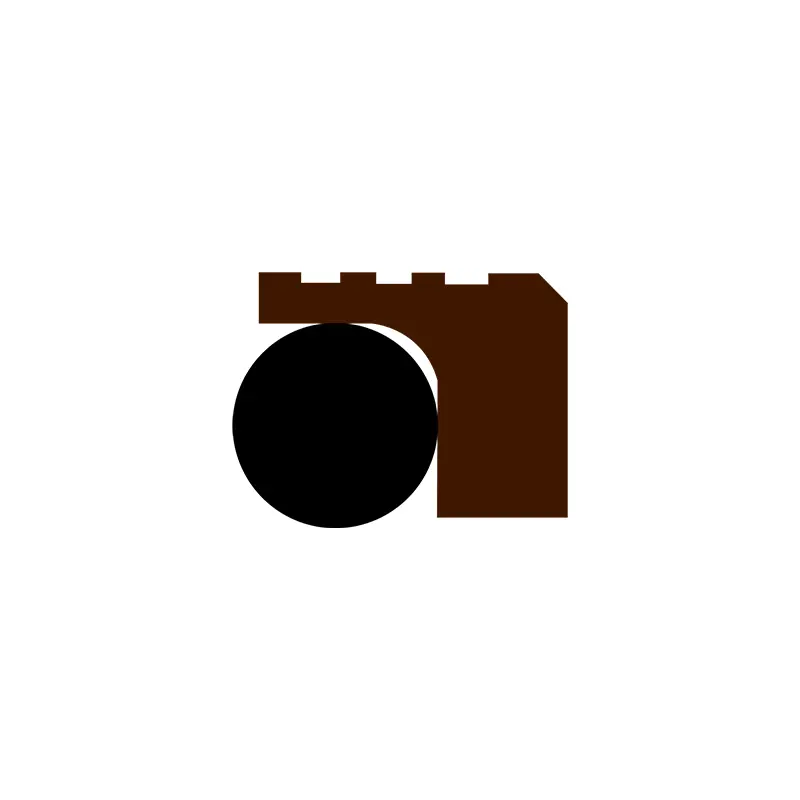

ऑर्डर मॉडल RC2062-80X68.3x7.6-PTFE4-R01
मॉडल-सिलेंडर व्यास x ग्रूव व्यास x ग्रूव चौड़ाई-सामग्री कोड

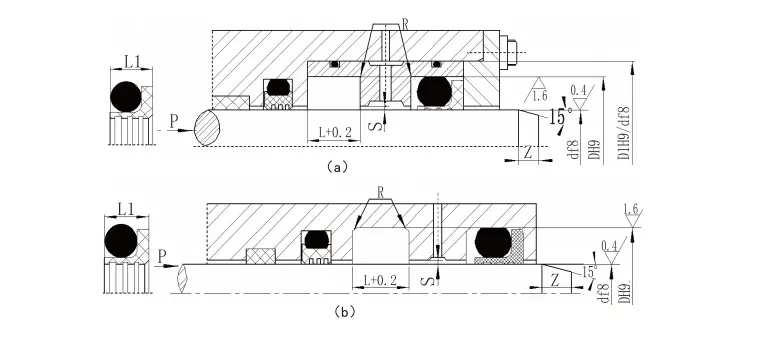

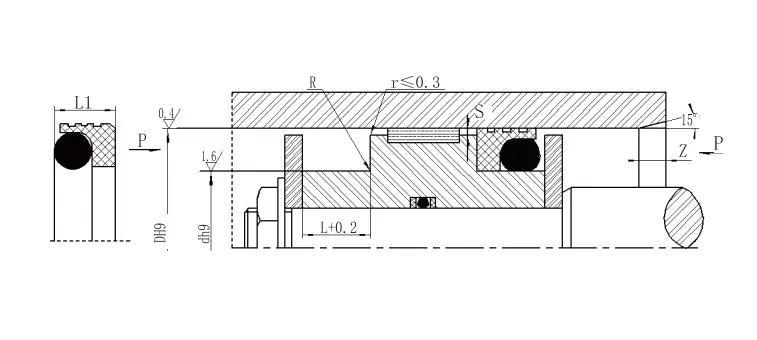

विशेष विवरण:
| शाफ्ट व्यास
मानक प्रकार D F8 RC2061 |
शाफ्ट व्यास
भारी भार D F8 RC2061-Z |
नाली व्यास D H9 |
नाली चौड़ाई L+0.2 |
सील चौड़ाई 1 | गोल कोनों आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स | नाला ज़मीन |
ओ-रिंग वायर व्यास | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | d+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | d+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | d+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | d+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | d+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| नोट: 1। शाफ्ट व्यास के लिए, 30 मिमी, खुले नाली की सिफारिश की जाती है। | ||||||||||
| 2। रोटरी सील के लिए, रोटरी शाफ्ट की सतह की कठोरता को HRC ≥58 होने की सिफारिश की जाती है। 3। 30MPA से अधिक के दबाव के लिए, एक्सट्रूज़न गैप के लिए H8/F8 की सिफारिश की जाती है। | ||||||||||
| एपर्चर रेंज
मानक D H9 RC2062 |
एपर्चर रेंज
भारी भार D H9 RC2062-Z |
नाली व्यास D H9 |
नाली चौड़ाई L+0.2 |
सील चौड़ाई 1 | गोल कोनें आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स | नाला ज़मीन |
ओ-रिंग वायर व्यास | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | डी -15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | डी -19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| नोट: 1। सिलेंडर व्यास के लिए, 30 मिमी, खुले खांचे की सिफारिश की जाती है। | ||||||||||
| 2। 30 एमपीए से अधिक के दबाव के लिए, एक्सट्रूज़न क्लीयरेंस के लिए एच 8/एफ 8 की सिफारिश की जाती है। | ||||||||||
| सीमेंट घोल काम करने की स्थिति के लिए उच्च दबाव सील | ||||||
| प्रोफ़ाइल | नमूना | दबाव एमपीए |
तापमान (℃) | रफ़्तार (एमएस) |
मिडिया | |
| पारस्परिक गति | घूर्णी गति | |||||
 |
RC2061 | ≤100 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | ≤2 | पानी, कीचड़, कच्चे तेल, हाइड्रोलिक तेल, पायस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (मैचिंग ओ-रिंग एनबीआर) | ≤6 | ≤2 | पानी, कीचड़, कच्चे तेल, हाइड्रोलिक तेल, पायस, आदि। |
| -20 ~+200 (मैचिंग ओ-रिंग एफकेएम) | ||||||
