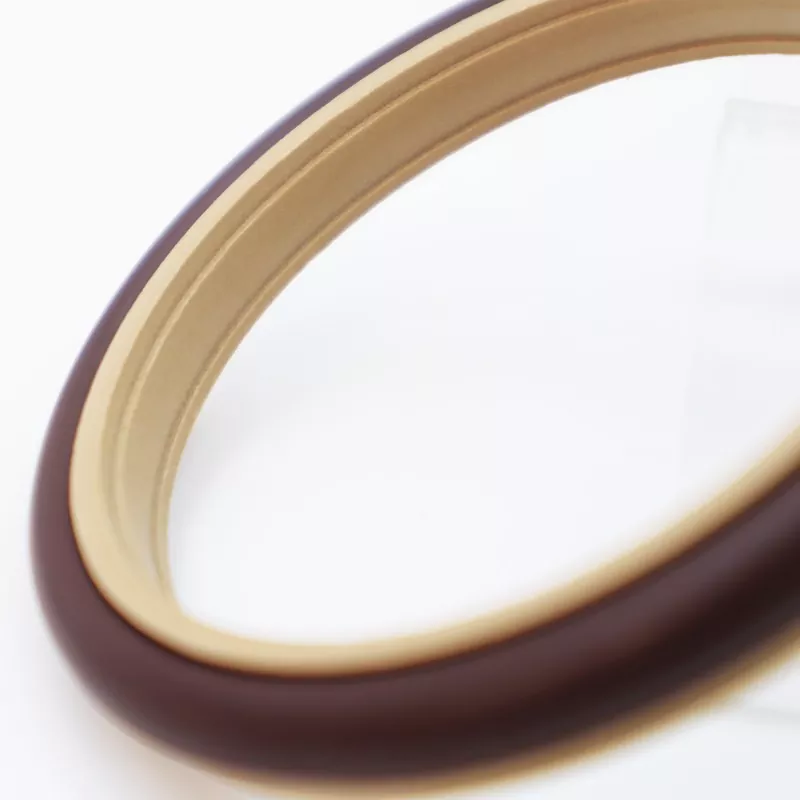

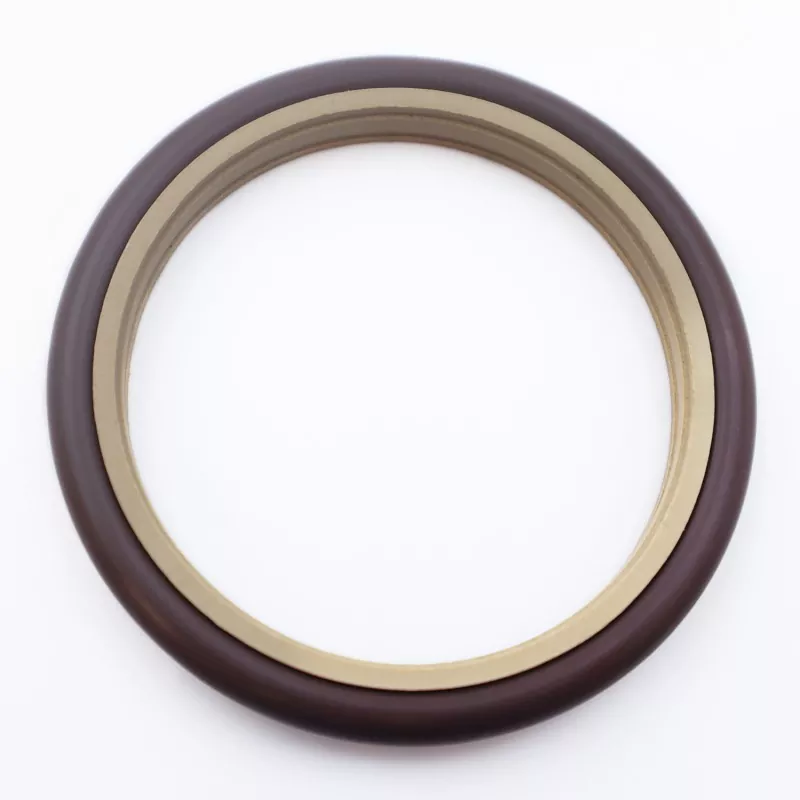

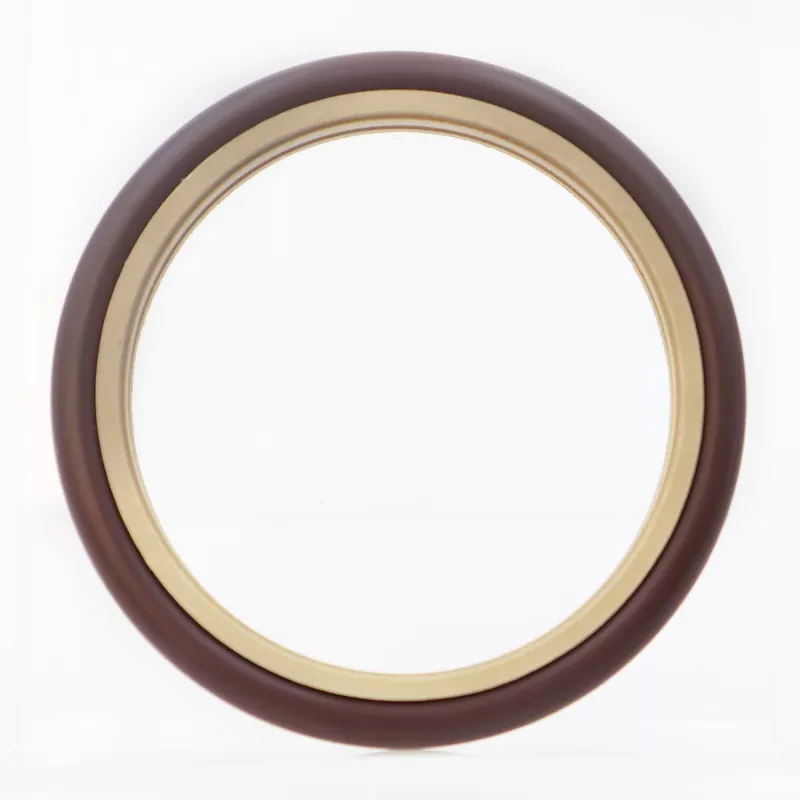

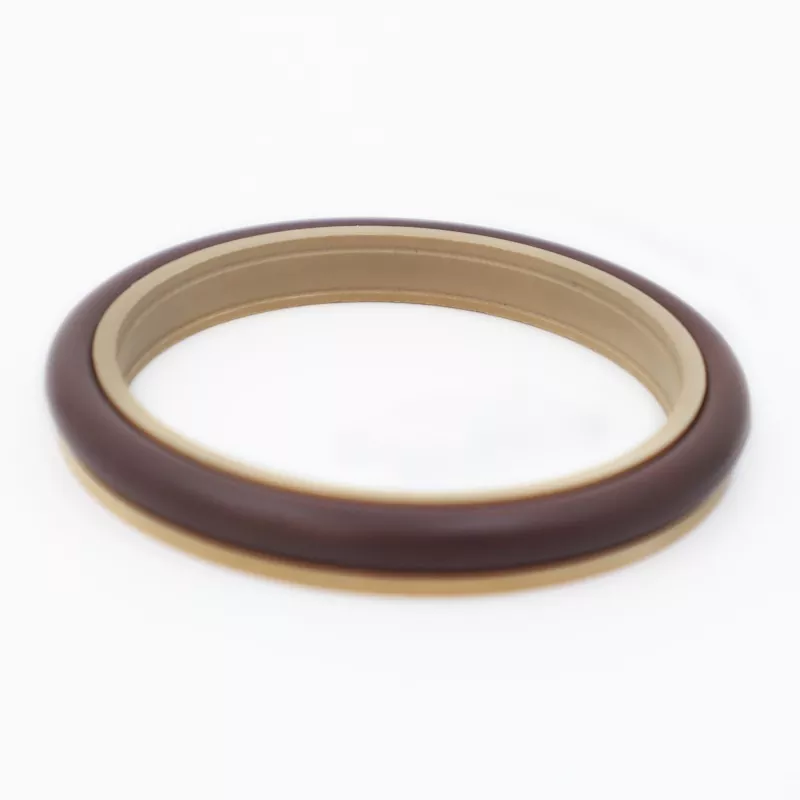

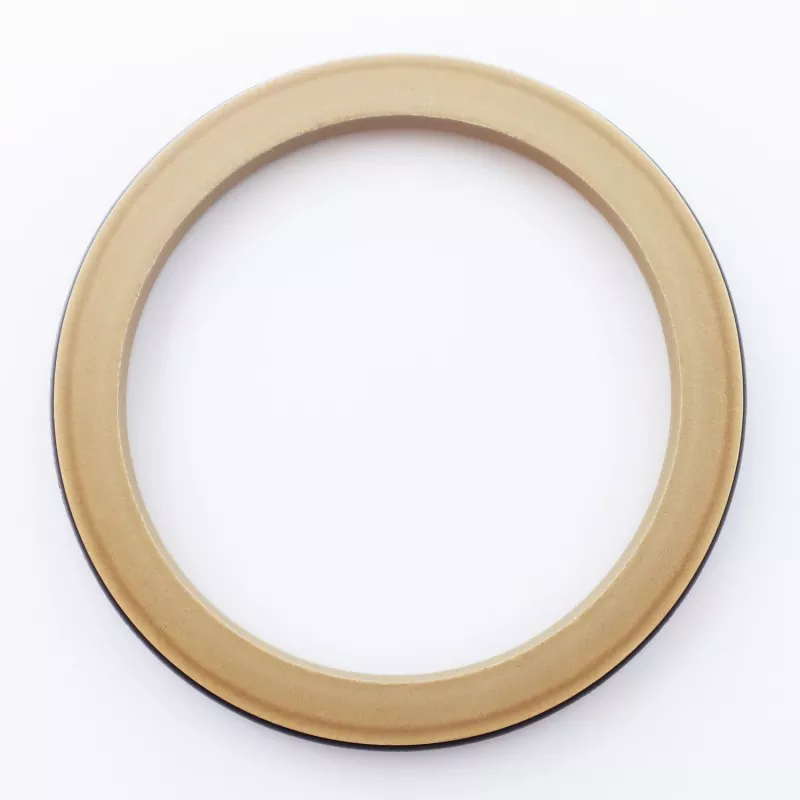

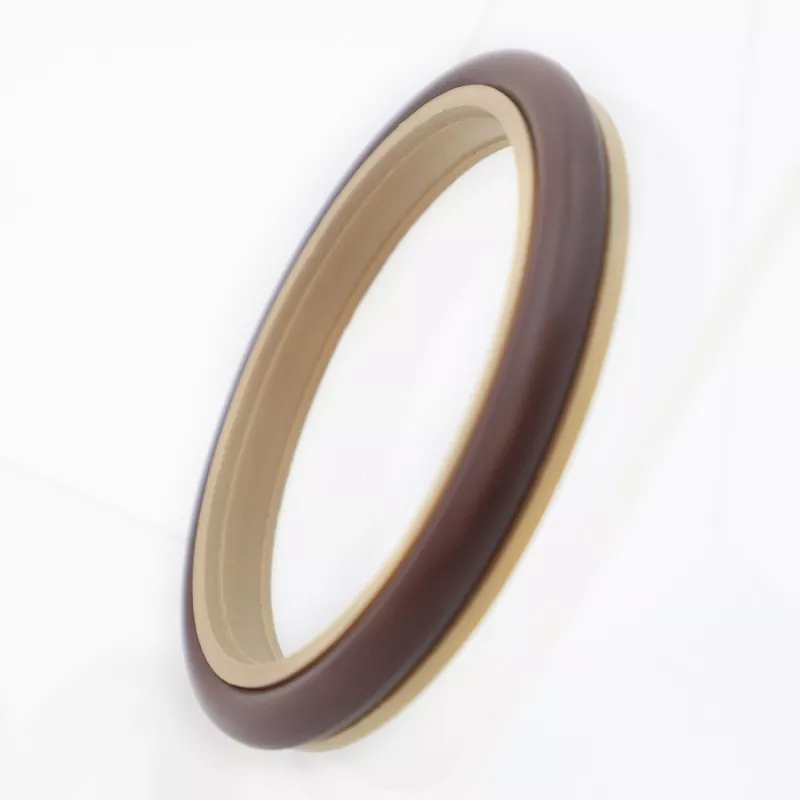

RC2051-B/G टूथेड कॉम्बिनेशन रोटरी शाफ्ट सील में भरे हुए PTFE से बनी एक दांतेदार सीलिंग रिंग और एक रबर ओ-रिंग होती है। इसे हाइड्रोलिक और वायवीय अनुप्रयोगों में यूनिडायरेक्शनल सीलिंग के लिए डिज़ाइन किया गया है जिसमें पारस्परिक और रोटरी गति दोनों शामिल हैं। मुख्य विशेषताओं में लंबी सेवा जीवन, कम घर्षण, उत्कृष्ट सीलिंग प्रदर्शन और एक कॉम्पैक्ट डिज़ाइन शामिल हैं। यह जल-हाइड्रोलिक रोटरी सीलिंग अनुप्रयोगों में उत्कृष्ट सीलिंग परिणाम और न्यूनतम घर्षण प्रतिरोध भी प्रदान करता है।
यह जल-हाइड्रोलिक रोटरी परिचालन स्थितियों के तहत भी विश्वसनीय सीलिंग प्रदर्शन बनाए रखता है, शाफ्ट सतह के घिसाव को प्रभावी ढंग से कम करता है और उपकरण रिसाव के जोखिम को कम करता है। हम उत्पाद चयन, तुलना और थोक खरीदारी के संबंध में ओईएम ग्राहकों की पूछताछ का स्वागत करते हैं।
सीमा मान एक साथ नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
संदर्भ पीवी मान (एमपीए·एम/एस) |
संदर्भ गति (एम/एस) |
मध्यम |
|
≤70 (मानक प्रकार) |
-35 से +100 (एनबीआर ओ-रिंग) |
≤10 |
<2 |
हाइड्रोलिक तेल, इमल्शन, पानी, वायु, आदि। |
|
≤30 (उच्च गति प्रकार) |
-20 से +200 (एफकेएम ओ-रिंग) |
<6 |
1. संगत ओ-रिंग सामग्री में शामिल हैं: RO1 नाइट्राइल रबर (NBR), RO2 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4; अन्य उपलब्ध विकल्पों में PTFE1, PTFE2, PTFE3 और PTFE5 शामिल हैं।
ऑर्डर मॉडल: RC2051—80x91.7x7.6—PTFE3—R01

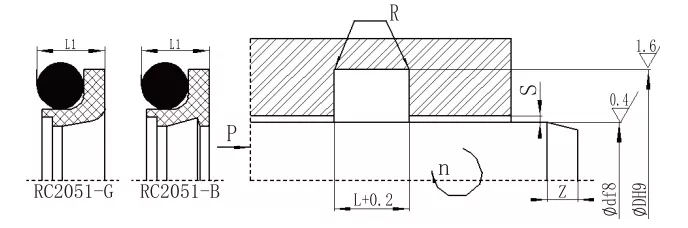

मॉडल - डी एक्स डी एक्स एल - सामग्री कोड
निर्दिष्ट सीमाओं के भीतर विशिष्टताएँ उपलब्ध हैं।
|
डी एफ8 मानक प्रकार आरसी2051 |
डी एफ8 भार रहित आरसी2051-क्यू |
डी एफ8 अत्यधिक टिकाऊ आरसी2051-जेड |
डी एच9 |
एल+0.2 |
एल1 |
आरमैक्स |
स्मैक्स |
जमीन |
करना |
||
|
<10एमपीए |
<20एमपीए |
<40एमपीए |
|||||||||
|
-- |
5~15.9 |
-- |
डी+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
डी+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
डी+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38.9 |
डी+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671～999 |
39~107.9 |
डी+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670.9 |
डी+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
डी+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
डी+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
नोट: 1. शाफ्ट व्यास ≤30 मिमी के लिए, एक खुली नाली डिजाइन की सिफारिश की जाती है।
2. यह अनुशंसा की जाती है कि घूमने वाले शाफ्ट की सतह की कठोरता एचआरसी 58 से अधिक हो।
