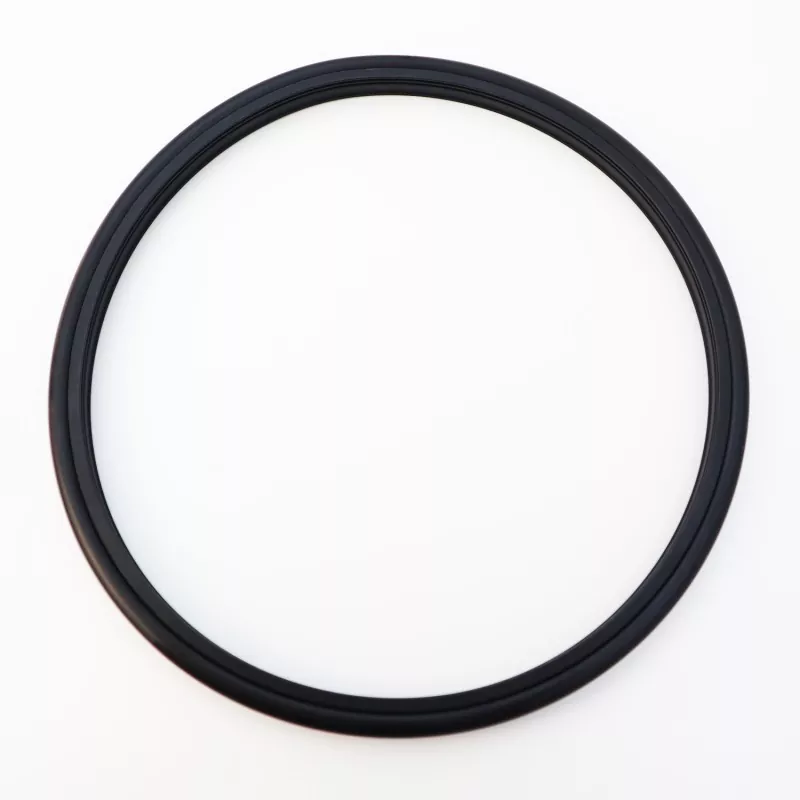

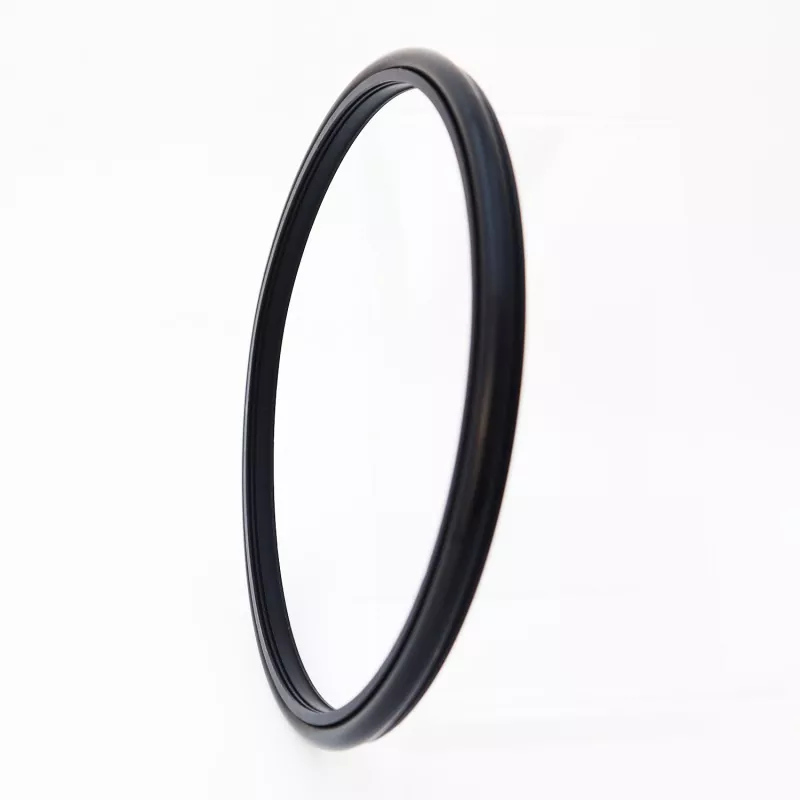

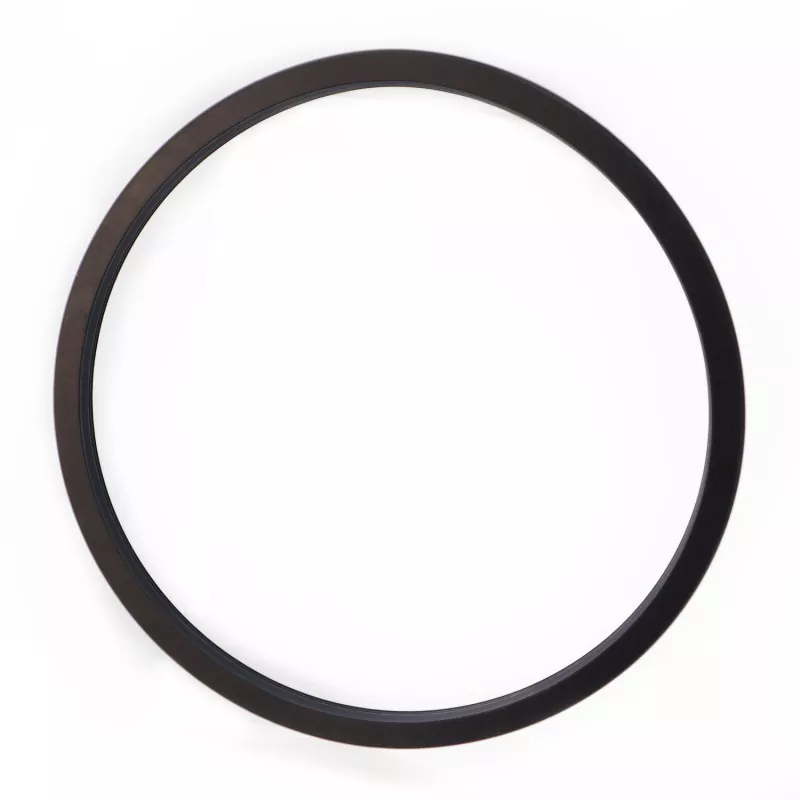

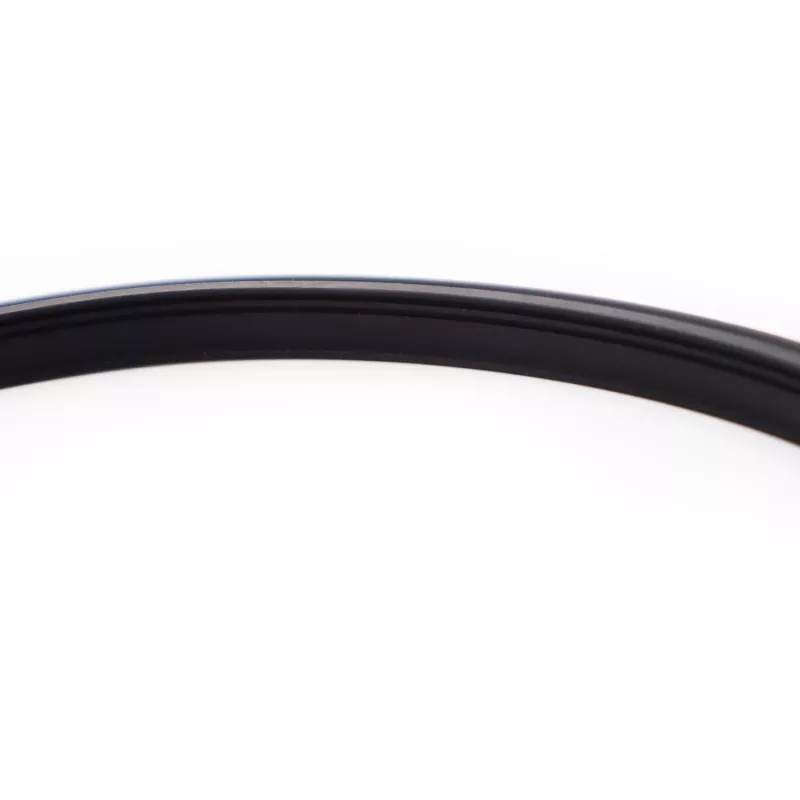

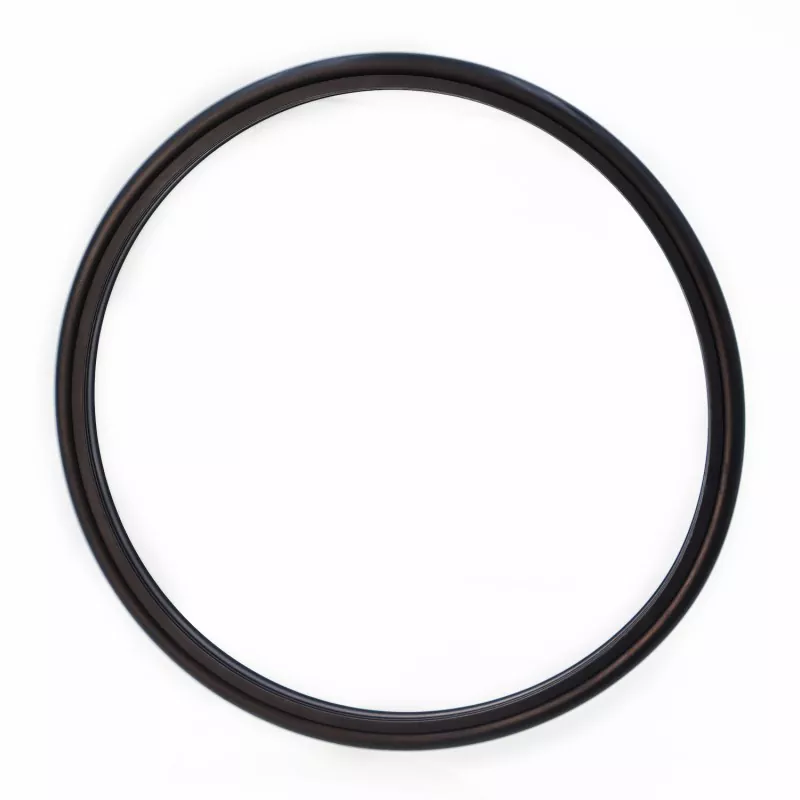

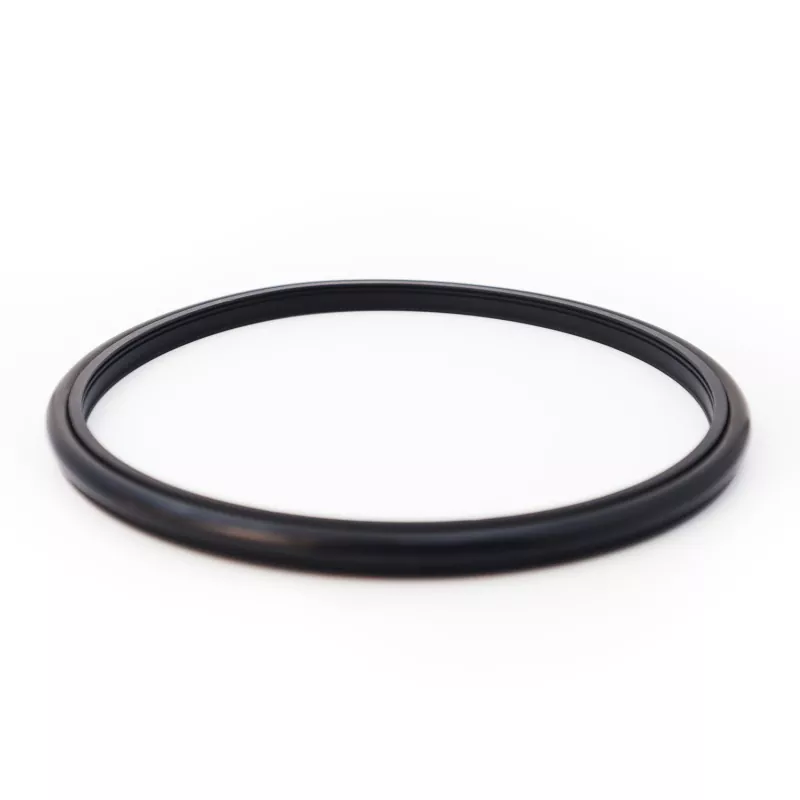

RC2061 रीइन्फोर्स्ड टूथेड कॉम्बिनेशन सील (सीमेंट स्लरी सीलिंग के लिए डिज़ाइन किया गया) में उच्च-प्रदर्शन इंजीनियरिंग प्लास्टिक और रबर ओ-रिंग से बनी एक विशेष रूप से डिज़ाइन की गई टूथेड सीलिंग रिंग होती है; यह हाइड्रोलिक प्रत्यागामी और रोटरी अनुप्रयोगों में यूनिडायरेक्शनल सीलिंग के लिए उपयुक्त है। इसकी अनुकूलित लिप मोटाई सीमेंट घोल और मिट्टी की अशुद्धियों से होने वाले क्षरण को रोकती है, न्यूनतम स्थापना स्थान की आवश्यकता होने पर विश्वसनीय सीलिंग और कम घर्षण सुनिश्चित करती है। डिज़ाइन आसान संयोजन और रखरखाव की सुविधा प्रदान करता है और माध्यम में कण पदार्थ के कारण होने वाले तेजी से सील क्षरण को प्रभावी ढंग से कम करता है।
इसका उपयोग मुख्य रूप से प्लंजर पंप, मड पंप, स्क्रू ड्रिलिंग उपकरण, ड्रिलिंग रिग, तेल अन्वेषण उपकरण और कंक्रीट मिक्सिंग प्लांट जैसे अनुप्रयोगों में किया जाता है। मुख्य विशेषताओं में लंबी सेवा जीवन, कम घर्षण, उत्कृष्ट सीलिंग प्रदर्शन, एक कॉम्पैक्ट पदचिह्न और स्थापना और रखरखाव में आसानी शामिल है।
जब मिट्टी जैसे मीडिया को सील करने के लिए उपयोग किया जाता है, तो दो (या अधिक) सीलिंग तत्वों के बीच चिकनाई वाले ग्रीस को इंजेक्ट करने की सिफारिश की जाती है।
मूल्यों को सीमित करना एक साथ नहीं होना चाहिए।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मध्यम |
|
|
प्रत्यावर्ती गति |
घूर्णी गति |
|||
|
≤100 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
≤2 |
पानी, मिट्टी, कच्चा तेल, हाइड्रोलिक तेल, इमल्शन |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |
||||
1. संगत ओ-रिंग सामग्रियों में शामिल हैं: आरओ1 नाइट्राइल रबर (एनबीआर), आरओ2 फ्लोरोएलेस्टोमर (एफकेएम), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4; अन्य उपलब्ध सामग्रियों में PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 आदि शामिल हैं।
ऑर्डर मॉडल: RC2061-80*91.7*7.6-PTFE4-R01 (मॉडल - शाफ्ट व्यास * नाली व्यास * नाली चौड़ाई - सामग्री कोड)
निर्दिष्ट सीमा के भीतर किसी भी आकार में उपलब्ध है।
|

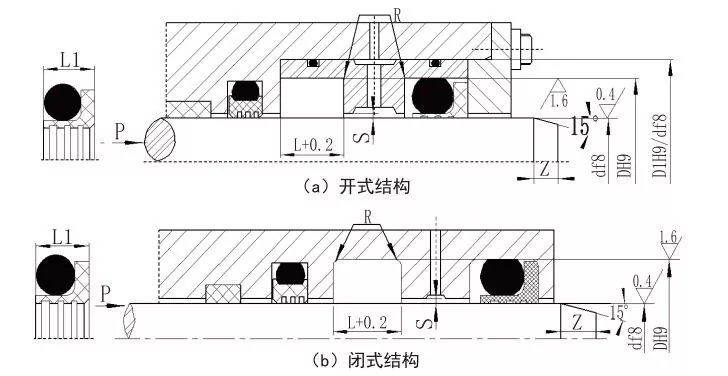

दस्ता व्यास सीमा मानक प्रकार डी एफ8 आरसी2061 |
दस्ता व्यास सीमा अत्यधिक टिकाऊ डी एफ8 आरसी2061-जेड |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
सील की चौड़ाई एल1 |
कोने की त्रिज्या आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग क्रॉस-सेक्शन व्यास |
||
|
<10एमपीए |
<20एमपीए |
<40एमपीए |
||||||||
|
5~15.9 |
- |
डी+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
डी+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
डी+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
डी+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
डी+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. शाफ्ट व्यास ≤30 मिमी के लिए, एक खुली नाली डिजाइन की सिफारिश की जाती है।
2. रोटरी सीलिंग अनुप्रयोगों के लिए, एचआरसी ≥58 की शाफ्ट सतह कठोरता की सिफारिश की जाती है।
3. 30 एमपीए से अधिक दबाव के लिए, एक्सट्रूज़न गैप के लिए H8/f8 फिट की सिफारिश की जाती है।
