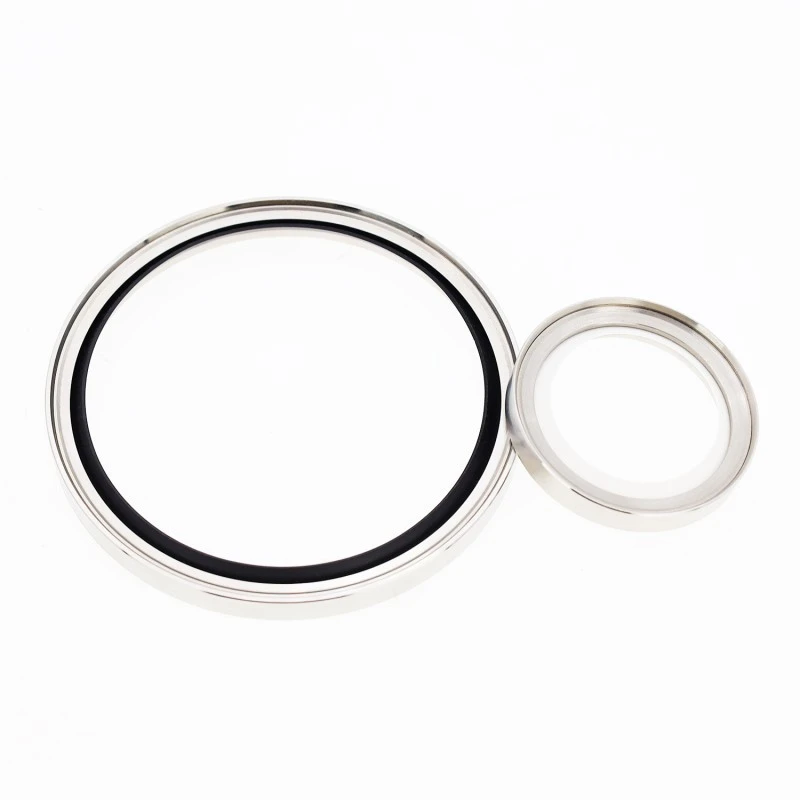

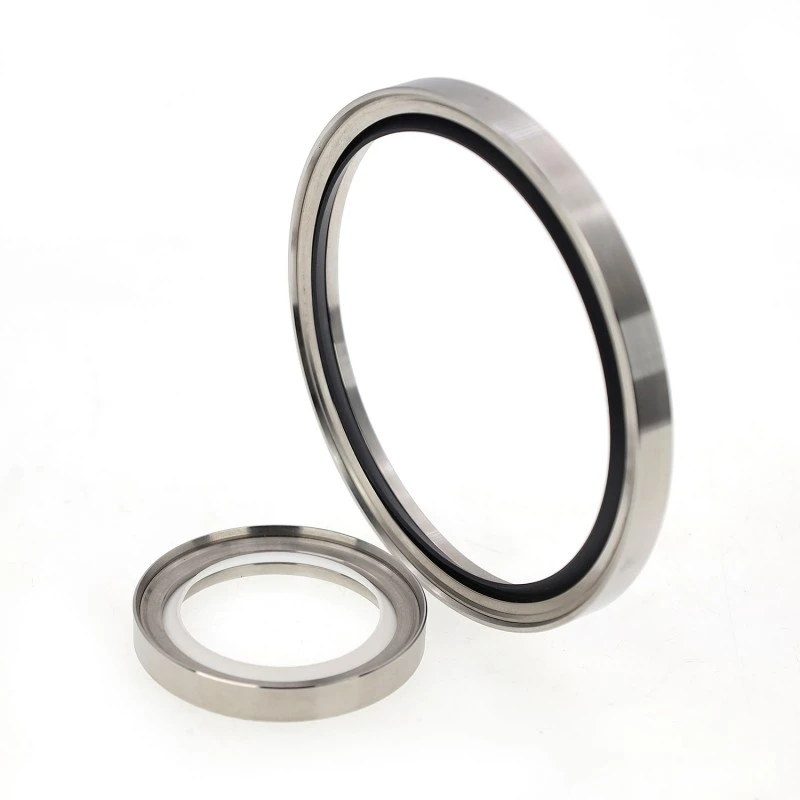

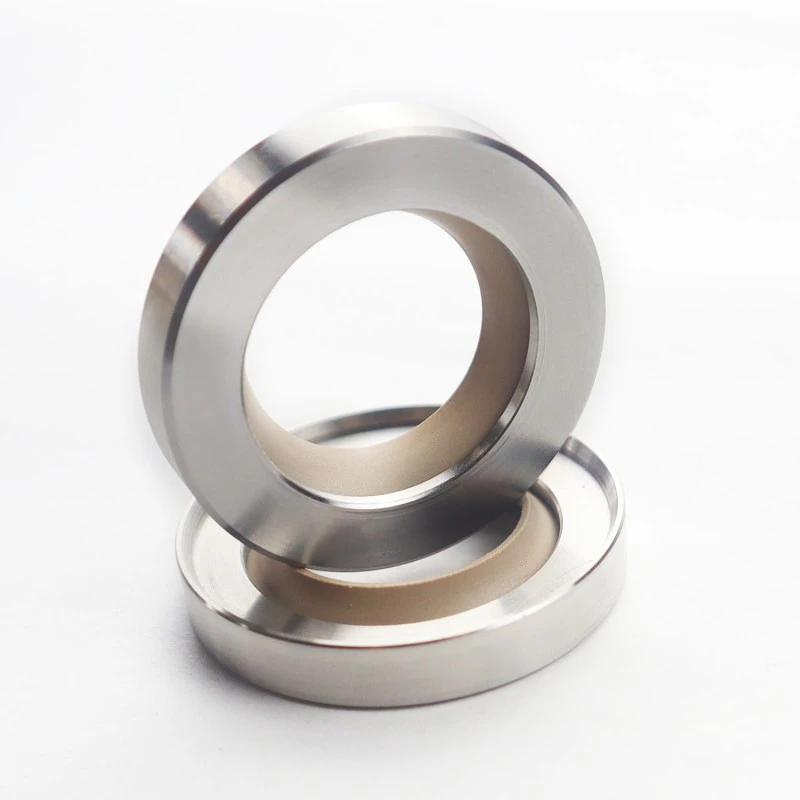

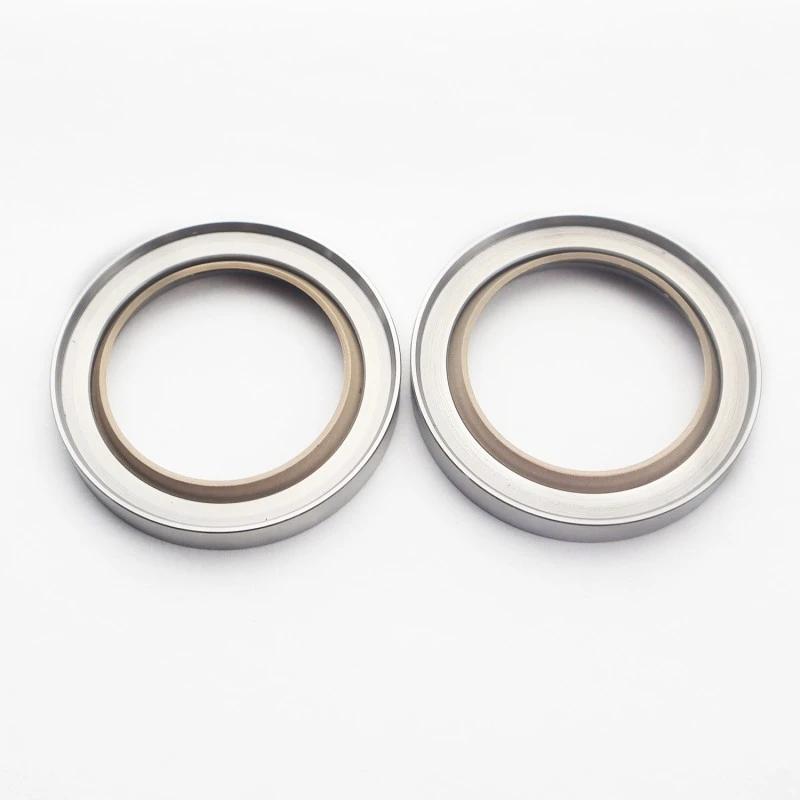

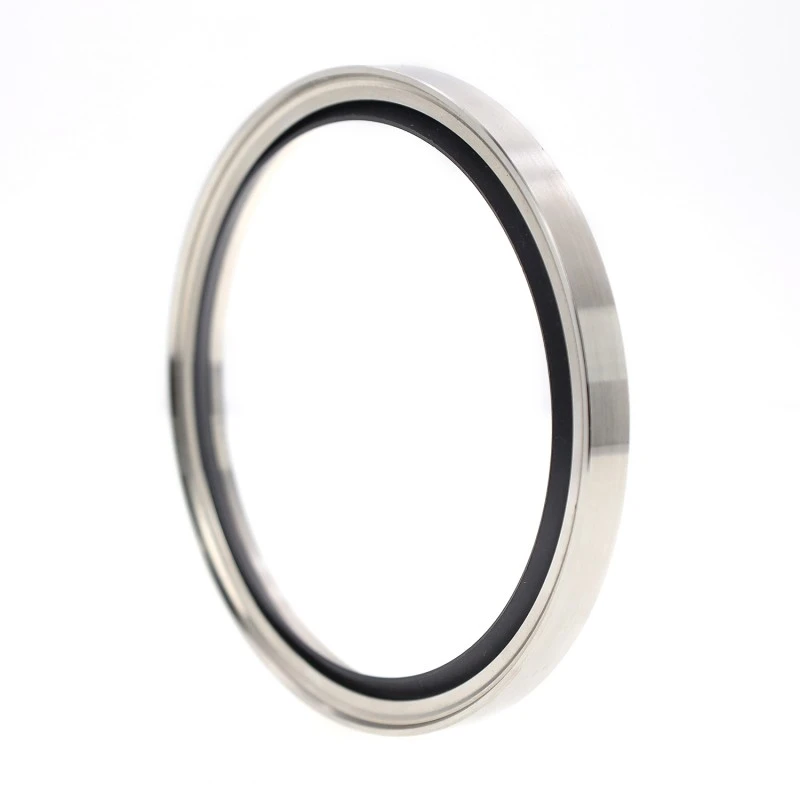

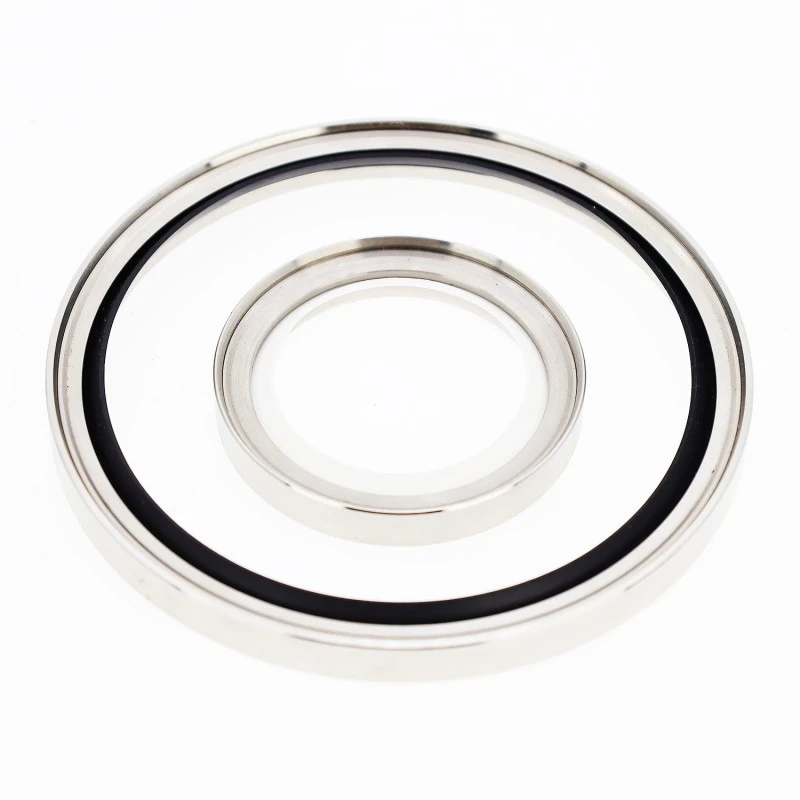

1. उत्कृष्ट रासायनिक प्रतिरोध
2. विस्तृत ऑपरेटिंग तापमान रेंज
3. कम स्नेहन और तेल मुक्त स्नेहन के लिए उपयुक्त
4. न्यूनतम बिजली खपत के लिए कम घर्षण
5. उच्च रैखिक गति के लिए उपयुक्त
6. कोई स्टिक-स्लिप प्रभाव नहीं, लंबे समय तक डाउनटाइम के बाद कम शुरुआती प्रतिरोध
7. बिना कठोर घूमने वाले शाफ्ट के लिए उपयुक्त (पीटीएफई लिप सील के उचित चयन के साथ)
8. उच्च दबाव वाले अनुप्रयोगों के लिए उपयुक्त
विशिष्ट अनुप्रयोगों में शामिल हैं: रोटरी कंप्रेसर, स्क्रू कंप्रेसर, ट्रांसमिशन/गियरबॉक्स, ब्लोअर, इंजन, मशीन टूल्स, पंप, हाइड्रोलिक मोटर, सेंट्रीफ्यूज इत्यादि।
संभोग सतहों के लिए कठोरता की आवश्यकताएं
अनुशंसित कठोरता: एचआरसी ≥ 58। आवश्यक कठोरता कई कारकों पर निर्भर करती है; कम दबाव और कम गति वाले अनुप्रयोगों के लिए, नरम घूमने वाले शाफ्ट भी उपयुक्त हैं। नरम धातुओं के लिए, PTFE6 लिप सील की सिफारिश की जाती है।
संभोग सतहों के लिए गुणवत्ता की आवश्यकताएं Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
क्रॉस-अनुभागीय आकार |
नमूना |
दबाव |
तापमान |
रफ़्तार |
मध्यम |
|
|
आरसीएस-ए |
0.5 |
-35~+200 |
40 |
तेल, गैस, पानी, आदि। |
|
|
आरसीएस-बी |
2 |
-35~+200 |
20 |
तेल, गैस, पानी, आदि। |
|
|
आरसीएस-सी |
1 |
-35~+200 |
20 |
तेल, गैस, पानी, आदि। |
|
|
आरसीएस-डी |
2 |
-35~+200 |
20 |
तेल, गैस, पानी, आदि। |
द्रव गतिशील सर्पिल रीसर्क्युलेशन सील: आरसीएस-डी प्रकार एक सर्पिल रीसर्क्युलेशन पैटर्न के साथ एक लिप सील का उपयोग करता है, जिससे सीलिंग प्रदर्शन में सुधार होता है। घूमने वाले शाफ्ट को केवल एक दिशा में घूमने की अनुमति है।
स्थापना स्थान आवश्यकताएँ

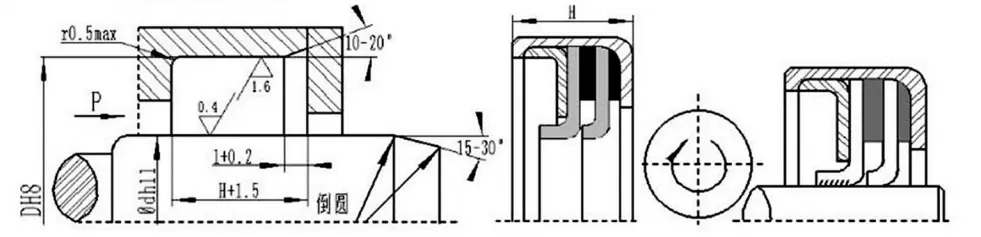

ऑर्डरिंग उदाहरण: आरसीएस-ए-65×85×10 मॉडल - डी×डी×एच
|
डी*डी*एच |
डी*डी*एच |
डी*डी*एच |
डी*डी*एच |
डी*डी*एच |
डी*डी*एच |
डी*डी*एच |
डी*डी*एच |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
कृपया हमारी कंपनी से संपर्क करें; RC2057 मॉडल अधिकतम 1600 मिमी लंबाई वाले उत्पाद पेश करता है।
पीटीएफई तेल सील स्थापना गाइड
1. तेल सील और सभी स्थापना भागों को साफ और चिकना करें;
2. स्थापना से पहले, तेल सील को शाफ्ट के समान व्यास वाले एक चिकने शाफ्ट पर फिट किया जाना चाहिए ताकि अत्यधिक कसने और स्थापना विफलता को रोका जा सके, और प्रारंभिक ऑपरेशन के दौरान ओवरहीटिंग से बचा जा सके;
3. स्थापना से पहले, बाहरी व्यास पर रिसाव को रोकने के लिए तेल सील की बाहरी परिधि और अंतिम चेहरे पर सीलेंट (जैसे लोक्टाइट 601 या 641) लगाएं;
4. पीटीएफई तेल सील लिप को शाफ्ट पर फिट करते समय, पीटीएफई तेल सील लिप को धागे, कीवे आदि से सीलिंग लिप को होने वाले नुकसान से बचाने के लिए संरक्षित किया जाना चाहिए;

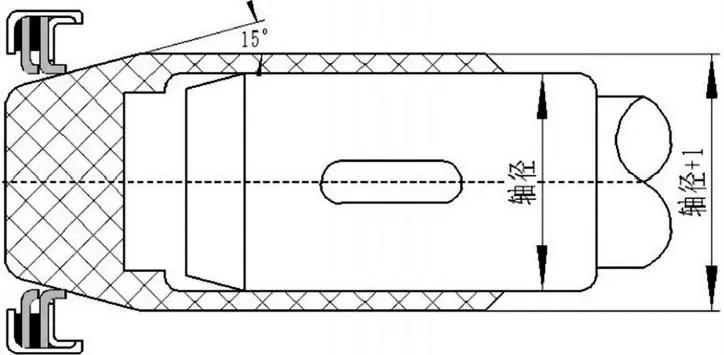

5. होंठ को क्षति से बचाने के लिए पीटीएफई तेल सील स्थापित करने के लिए एक गाइड आस्तीन का उपयोग किया जाना चाहिए। गाइड स्लीव में मार्गदर्शक सिरे पर 15-डिग्री टेपर कोण होता है, और दूसरे सिरे का आंतरिक छेद शाफ्ट पर एक स्लाइडिंग फिट होता है। गाइड स्लीव का बाहरी व्यास शाफ्ट व्यास + 1 मिमी है, एक चिकनी सतह और गोल किनारों के साथ। पीटीएफई तेल सील की स्थापना के लिए चित्र 1 देखें;
6. गाइड स्लीव सामग्री को कठोर प्लास्टिक बनाने की अनुशंसा की जाती है;

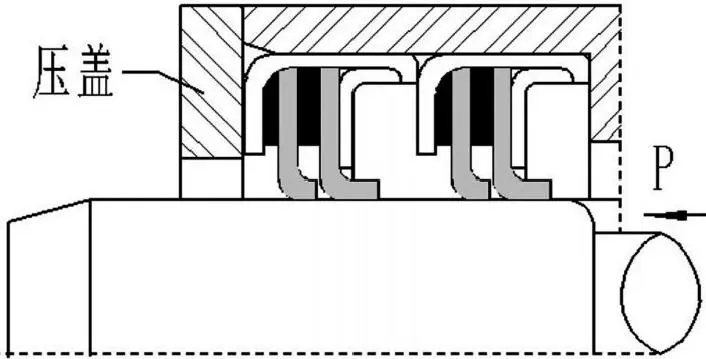

7. तेल सील स्थापित होने के बाद, इसे एक क्लैंपिंग डिवाइस के साथ तय किया जाना चाहिए और बाहरी परिधि और अंतिम चेहरे पर सीलेंट के साथ सील किया जाना चाहिए। पीटीएफई तेल सील की फिक्सिंग के लिए चित्र 2 देखें।
चित्र 1. पीटीएफई तेल सील की स्थापना।
चित्र 2. पीटीएफई तेल सील की फिक्सिंग।
