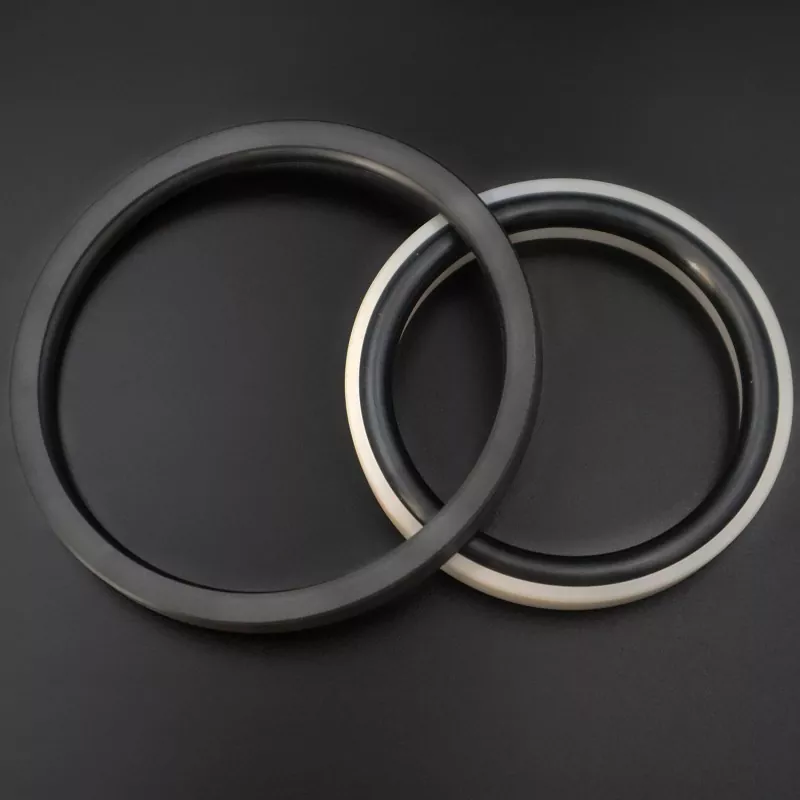

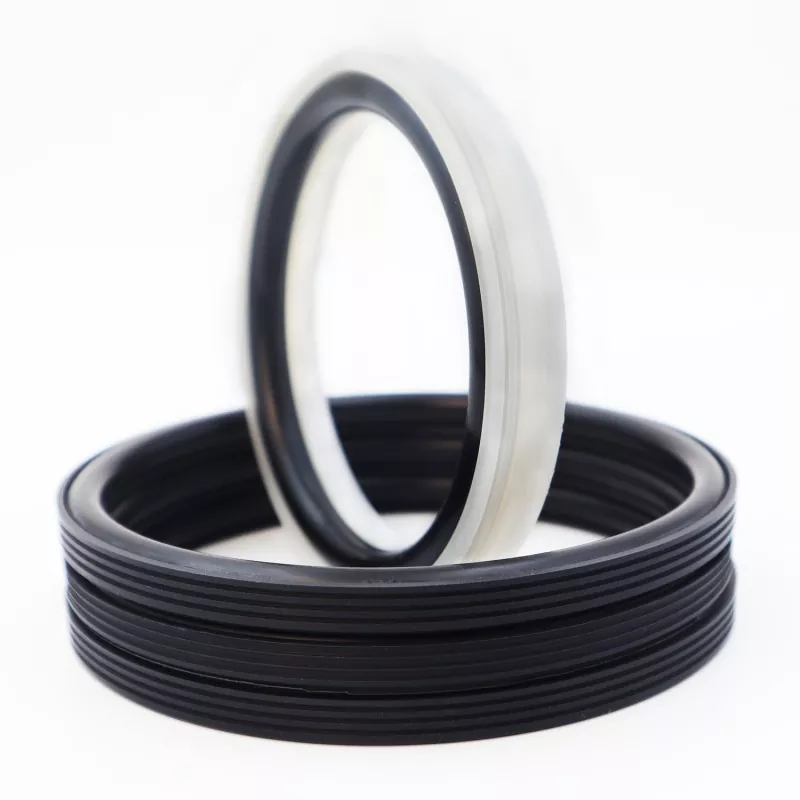

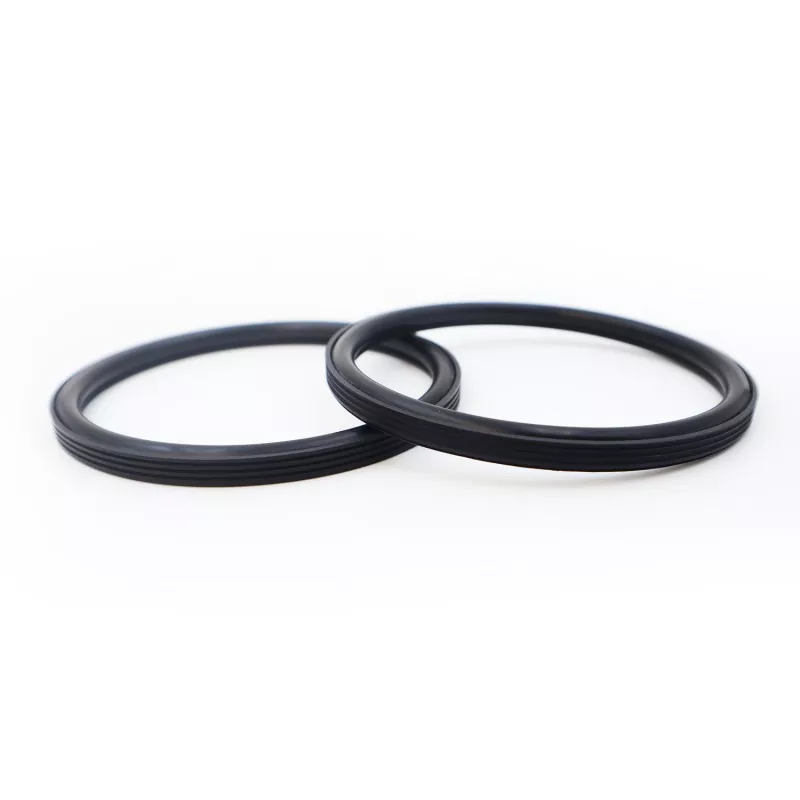

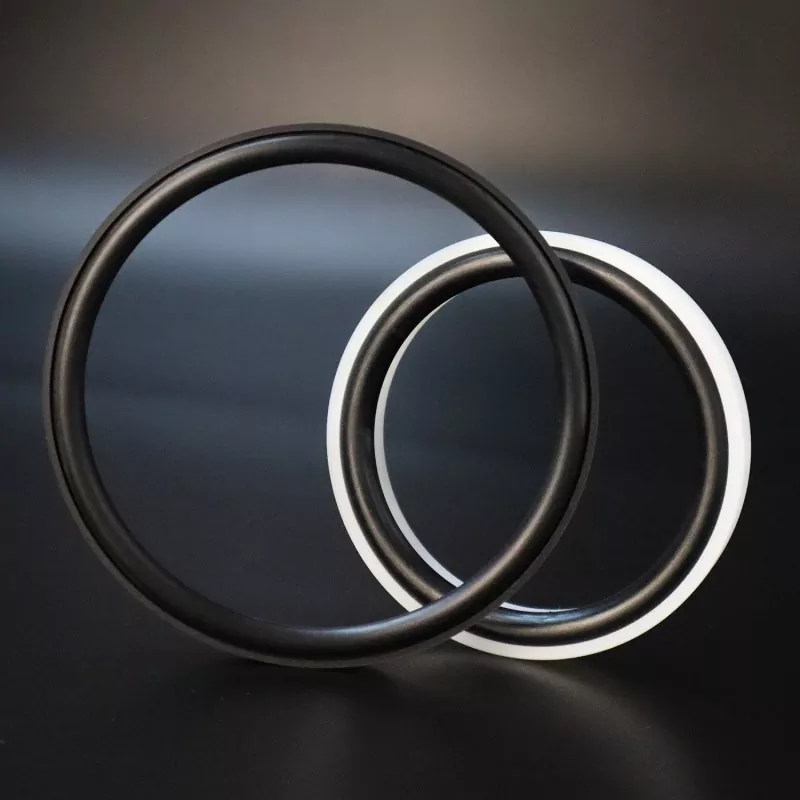

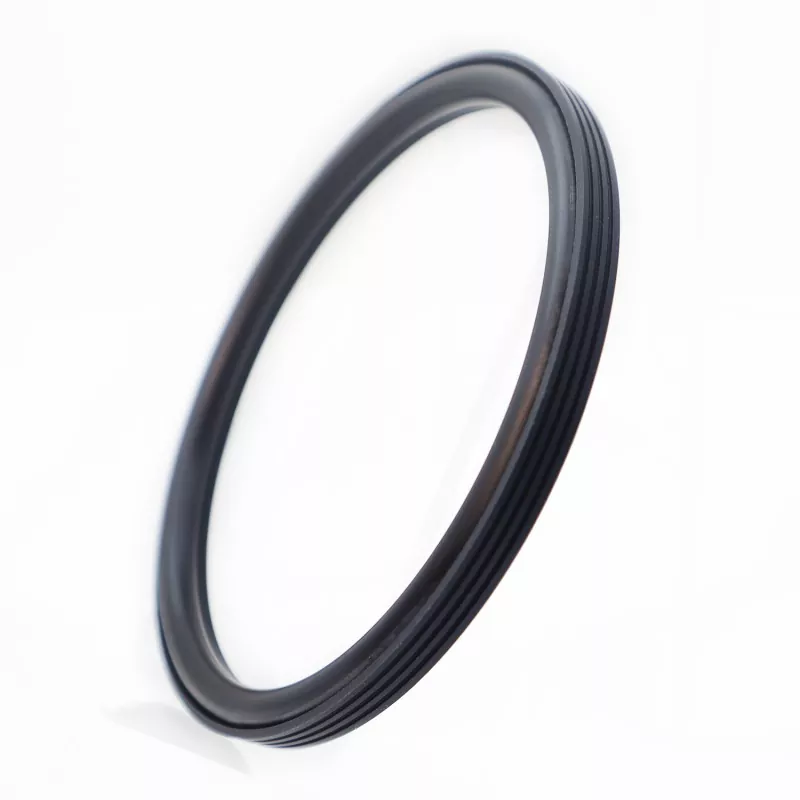

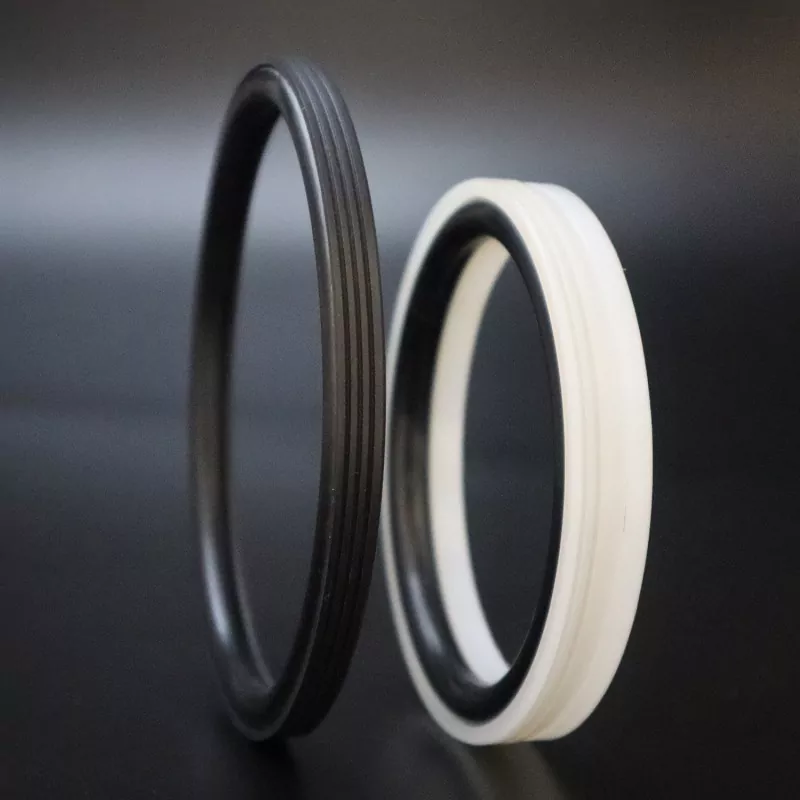

RC2062 प्रबलित टूथेड पिस्टन सील में उच्च-प्रदर्शन इंजीनियरिंग प्लास्टिक और रबर ओ-रिंग से बनी एक विशेष रूप से डिज़ाइन की गई टूथेड सीलिंग रिंग होती है; यह हाइड्रोलिक प्रत्यागामी और रोटरी अनुप्रयोगों में यूनिडायरेक्शनल सीलिंग के लिए उपयुक्त है।
इसमें लंबी सेवा जीवन, कम घर्षण, उत्कृष्ट सीलिंग प्रदर्शन, एक कॉम्पैक्ट पदचिह्न और स्थापना और रखरखाव में आसानी है। सीलिंग लिप और मोटाई का अनुकूलित डिज़ाइन सीमेंट घोल जैसे कठोर मीडिया के संपर्क में आने पर भी प्रभावी सीलिंग सुनिश्चित करता है।
अपनी कॉम्पैक्ट समग्र संरचना के साथ, यह इंस्टॉलेशन स्थान की आवश्यकताओं को कम करता है और सुविधाजनक ऑन-साइट असेंबली और उसके बाद के रखरखाव की सुविधा प्रदान करता है। यह स्लरी-हैंडलिंग अनुप्रयोगों में पिस्टन कक्षों के लिए एक विश्वसनीय सीलिंग समाधान के रूप में कार्य करता है। हम औद्योगिक उपकरणों के निर्माताओं को इस उत्पाद का मूल्यांकन करने, तुलना करने और थोक ऑर्डर देने के लिए आमंत्रित करते हैं।
मूल्यों को सीमित करना एक साथ नहीं होना चाहिए।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस)
|
गति (एम/एस) |
मध्यम |
|
|
प्रत्यावर्ती गति |
घूर्णी गति |
|||
|
≤100 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
≤2 |
पानी, मिट्टी, कच्चा तेल, हाइड्रोलिक तेल, इमल्शन |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |
||||
1. संगत ओ-रिंग सामग्रियों में शामिल हैं: आरओ1 नाइट्राइल रबर (एनबीआर), आरओ2 फ्लोरोएलेस्टोमर (एफकेएम), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE4; अन्य उपलब्ध सामग्रियों में PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 आदि शामिल हैं।
ऑर्डर मॉडल: RC2062-80*68.3*7.6-PTFE4-R01

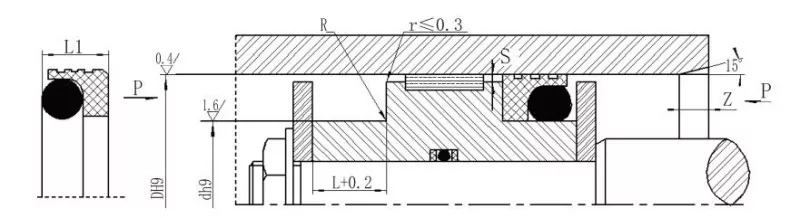

मॉडल - बोर व्यास * नाली व्यास * नाली चौड़ाई - सामग्री कोड
मापदंडों के भीतर कोई भी आकार उपलब्ध है
|
बोर आकार सीमा मानक प्रकार डी एच9 आरसी2062 |
बोर रेंज अत्यधिक टिकाऊ डी एच9 आरसी2062-जेड |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
सील की चौड़ाई एल1 |
कोने की त्रिज्या आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग क्रॉस-सेक्शन व्यास |
||
|
<10एमपीए |
<20एमपीए |
<40एमपीए |
||||||||
|
8~12.9 |
- |
डी-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
डी-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
डी-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
डी-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
डी-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
डी-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
नोट: 1. बोर व्यास ≤30 मिमी के लिए, एक खुली नाली डिजाइन की सिफारिश की जाती है।
2. 30 एमपीए से अधिक दबाव के लिए, एक्सट्रूज़न गैप के लिए H8/f8 फिट की सिफारिश की जाती है।
