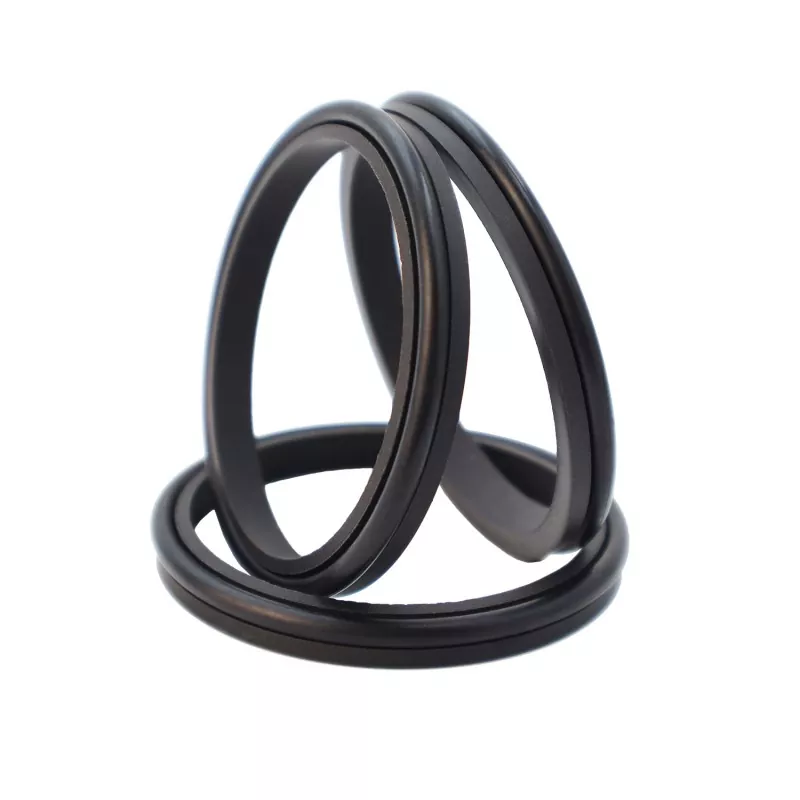

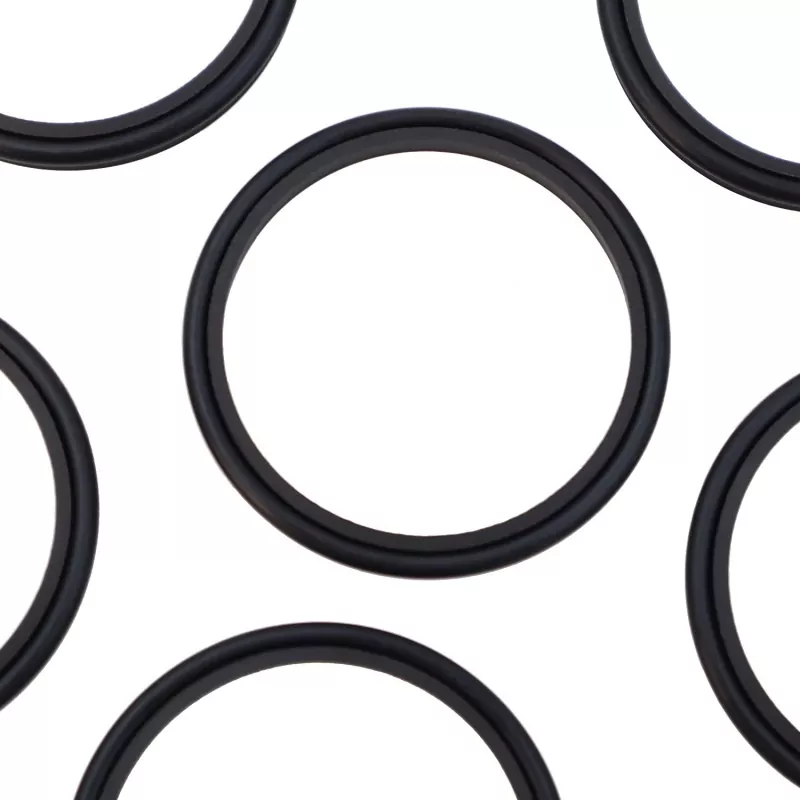

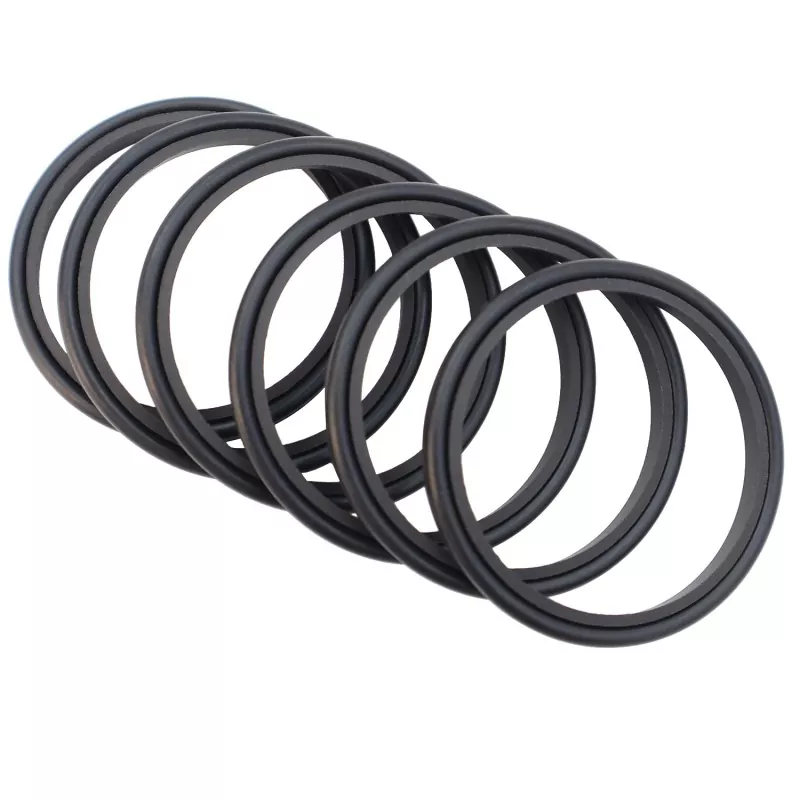

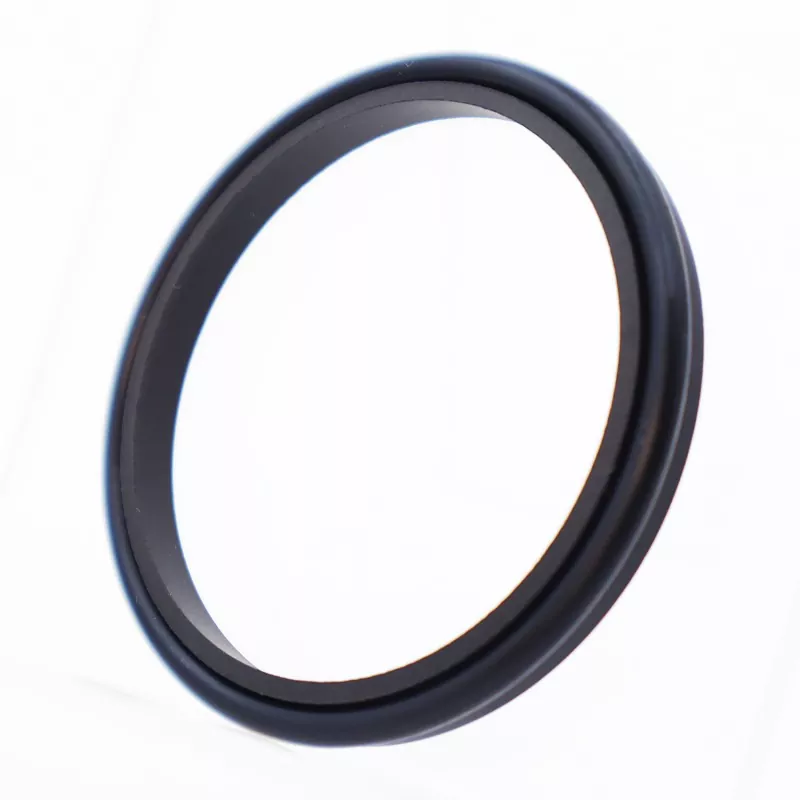

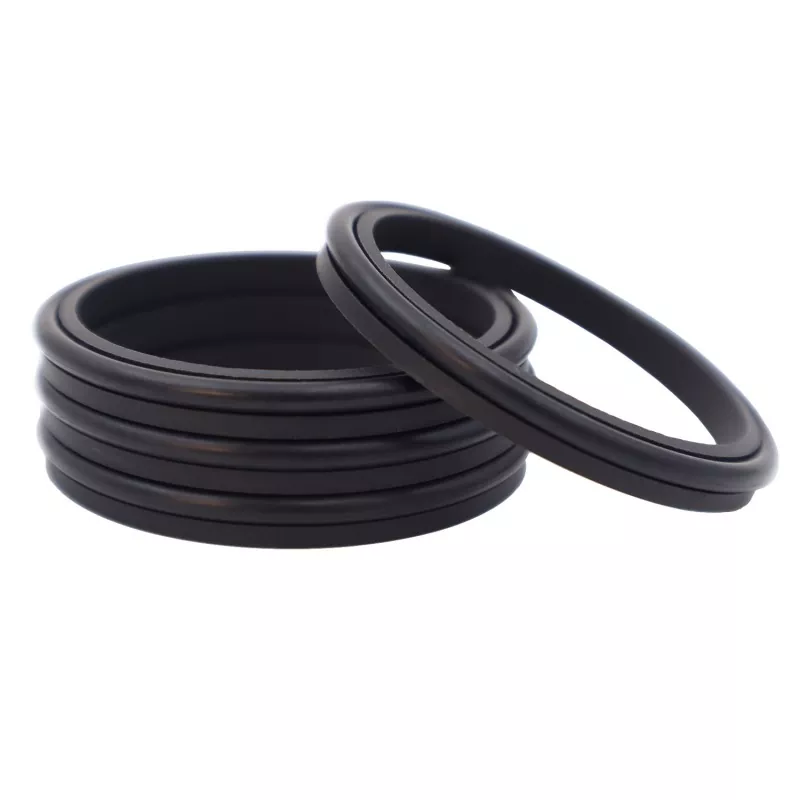

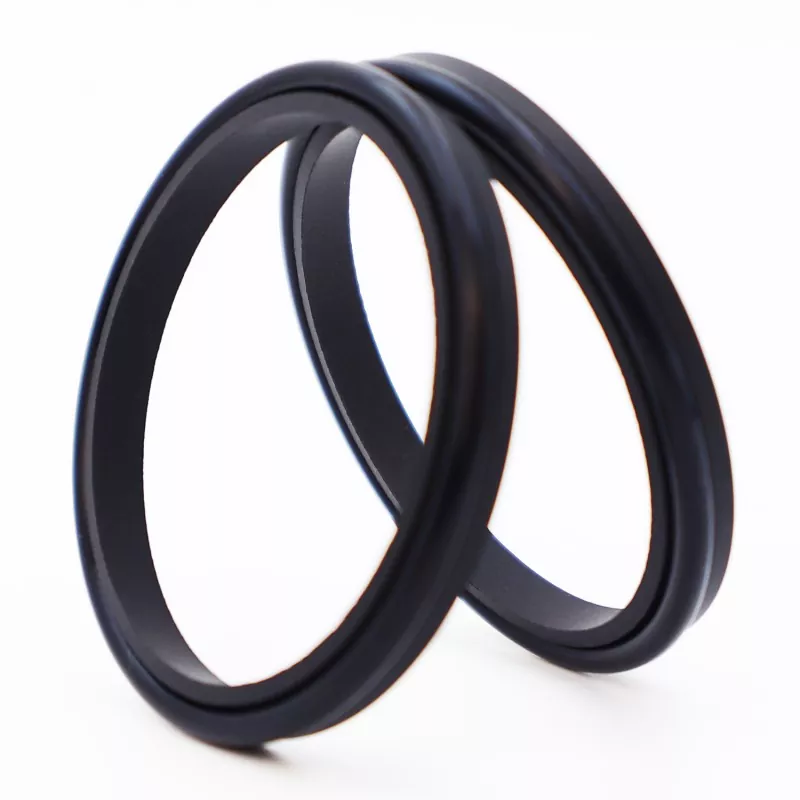

सिंगल लिप कंबाइंड वाइपर सील एक सिंगल-एक्टिंग वाइपर सील है जो एक भरे हुए पीटीएफई सिंगल-लिप वाइपर रिंग और एक रबर ओ-रिंग से बना है; यह धूल हटाने और सिस्टम संदूषण को रोकने का काम करता है। यह प्रत्यागामी, दोलन, या पेचदार गति अनुप्रयोगों के लिए उपयुक्त है।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति एम/एस |
मिडिया |
|
- |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
6 |
हाइड्रोलिक तेल, इमल्शन, पानी, आदि। |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |
ऑर्डर मॉडल: RCF03—80-PTFE3—R01
RCF03 - मॉडल | 80 - दस्ता व्यास | PTFE3 - सामान्य प्रयोजन संशोधित PTFE | R01 - रबर घटकों के लिए सामग्री कोड
नाइट्राइल रबर (NBR) - R01 | फ्लोरोरबर (एफकेएम) - आर02
उत्पादों को निर्दिष्ट पैरामीटर सीमा के भीतर किसी भी आकार में आपूर्ति की जा सकती है।
|

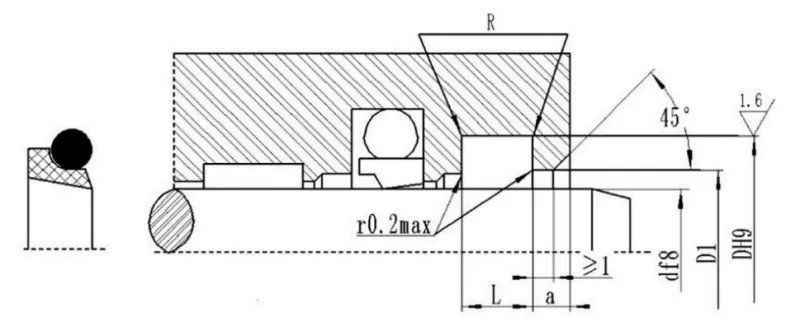

दस्ता व्यास सीमा डी एफ8 |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
निकासी छेद व्यास डी1 एच11 |
स्पष्ट उद्घाटन चौड़ाई ए ≥ |
कोने की त्रिज्या आर≤ |
O-अंगूठी क्रॉस-सेक्शन व्यास करना |
|
4~11 |
डी+4.8 |
3.7 |
डी+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
डी+6.8 |
5.0 |
डी+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
डी+8.8 |
6.0 |
डी+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
डी+12.2 |
8.4 |
डी+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
डी+16.0 |
11.0 |
डी+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
डी+20.0 |
14.0 |
डी+2.5 |
5 |
2.0 |
8.60 |
