रॉड के लिए रीइन्फोर्स्ड स्टेप कंबाइंड सील (अल्ट्रा-हाई प्रेशर और पानी-आधारित अनुप्रयोगों के लिए डिज़ाइन किया गया) में पीटीएफई (या पीटीएफई कंपोजिट) से बनी एक प्रबलित समकोण सीलिंग रिंग और एक रबर ओ-रिंग होती है। यह उपयोग की गई विशिष्ट ओ-रिंग (GB1235 मानक के अनुरूप) के आधार पर RC58 और RC59 श्रृंखला में उपलब्ध है। यह कम-घर्षण प्रदर्शन प्रदान करता है - स्टार्टअप पर शून्य प्रतिरोध सुनिश्चित करता है और स्टिक-स्लिप के बिना चिकनी पारस्परिक गति सुनिश्चित करता है - और तेल मुक्त वातावरण में दीर्घकालिक संचालन के लिए उपयुक्त है, जिससे उपकरण विफलता की संभावना काफी कम हो जाती है और रखरखाव लागत कम हो जाती है।
सीलिंग रिंग की अनुकूलित मोटाई के लिए धन्यवाद, पानी या अन्य कम-चिपचिपापन मीडिया के साथ उपयोग किए जाने पर भी सील प्रभावी ढंग से काम करती है। प्रबलित सीलिंग रिंग का संरचनात्मक डिज़ाइन उच्च और अति-उच्च दबावों के प्रति इसके प्रतिरोध को भी बढ़ाता है। आम तौर पर इस सील को बंद खांचे में स्थापित नहीं किया जा सकता है।
1. कम घर्षण: न्यूनतम स्टार्टअप प्रतिरोध, सुचारू गति, समान गतिशील और स्थैतिक घर्षण, और कोई स्टिक-स्लिप नहीं;
2. लंबी सेवा जीवन: तेल मुक्त स्नेहन अनुप्रयोगों के लिए उपयुक्त;
3. उच्च-दबाव और अति-उच्च-दबाव प्रणालियों, साथ ही पानी जैसे कम-चिपचिपापन मीडिया को सील करने के लिए उपयुक्त;
सीमा मान एक साथ नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति एम/एस |
मिडिया |
|
≤200 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), पानी, आदि। |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |
1. संगत ओ-रिंग सामग्रियों में शामिल हैं: आरओ1 नाइट्राइल रबर (एनबीआर), आरओ2 फ्लोरोएलेस्टोमर (एफकेएम), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; वैकल्पिक सामग्रियों में PTFE2, PTFE4, और अन्य उच्च-प्रदर्शन वाले प्लास्टिक शामिल हैं।
ऑर्डर मॉडल: RC58—80x69.2x10.5—PTFE3—R01
मॉडल - बोर व्यास x नाली व्यास x नाली चौड़ाई | PTFE3 - संशोधित PTFE सामग्री कोड | R01 - ओ-रिंग सामग्री कोड
पैरामीटर रेंज के भीतर विशिष्टताएँ उपलब्ध हैं।
|

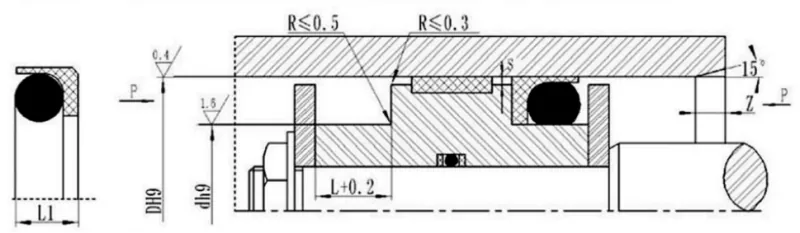

मानक मॉडल DH9 आरसी58 |
लाइट-लोड DH9 आरसी58-क्यू |
हेवी-ड्यूटी DH9 RC58-Z |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
सील की ऊंचाई एल1 |
कोने की त्रिज्या आरमैक्स |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग तार व्यास करना |
|
|
<20एमपीए |
<60एमपीए |
|||||||||
|
8~12.9 |
13~23.9 |
- |
डी-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
डी-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
डी-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
डी-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
डी-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
डी-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
डी-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
डी-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
नोट: दबाव>60 एमपीए के लिए, सील आधार क्षेत्र में एक एच8/एफ8 फिट सहनशीलता का उपयोग किया जाता है; अल्ट्रा-हाई-प्रेशर सीलिंग के लिए, स्मैक्स <0.05।
GB1235 ओ-रिंग्स के साथ संगत; निर्दिष्ट पैरामीटर सीमा के भीतर किसी भी आकार की आपूर्ति की जा सकती है।
|
एपर्चर रेंज डी एच9 |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
रेडियल क्लीयरेंस स्मैक्स |
कोने की त्रिज्या आरमैक्स |
नाला जमीन |
ओ-रिंग तार व्यास करना |
|
|
<20एमपीए |
<60एमपीए |
||||||
|
10~54 |
डी-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
डी-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
डी-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
