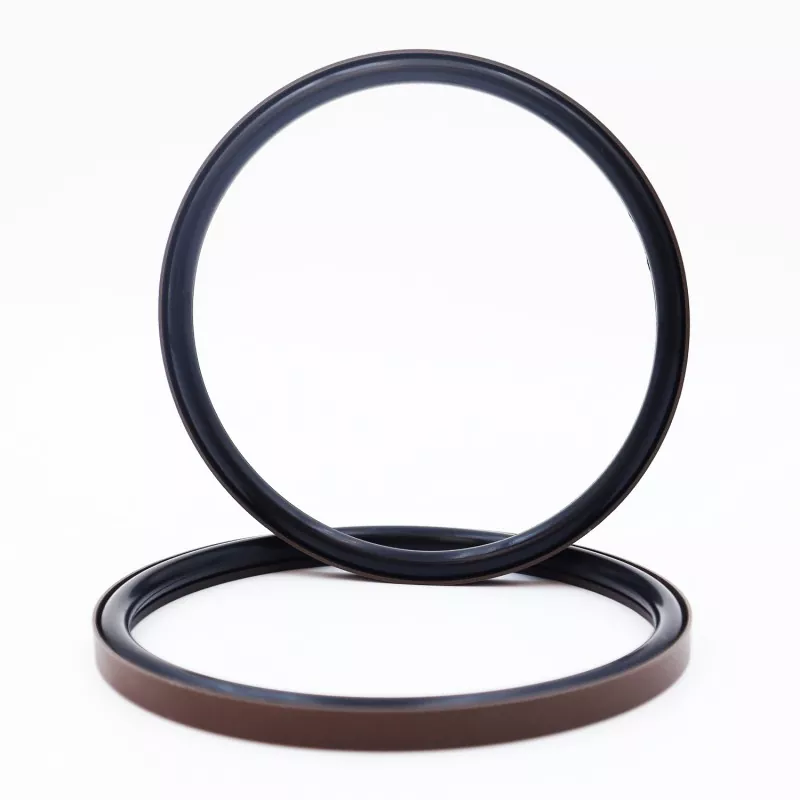

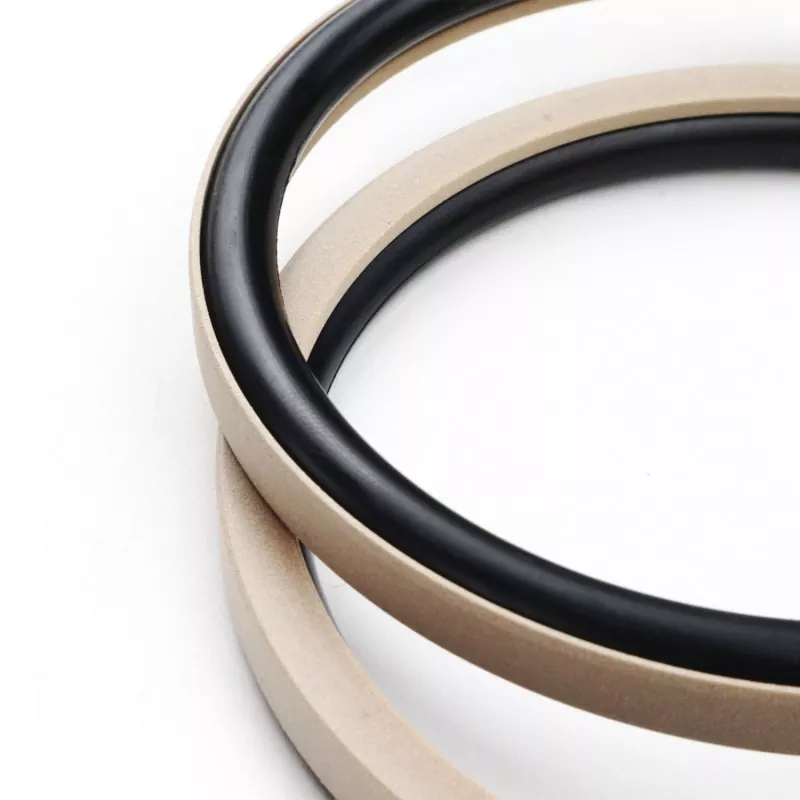

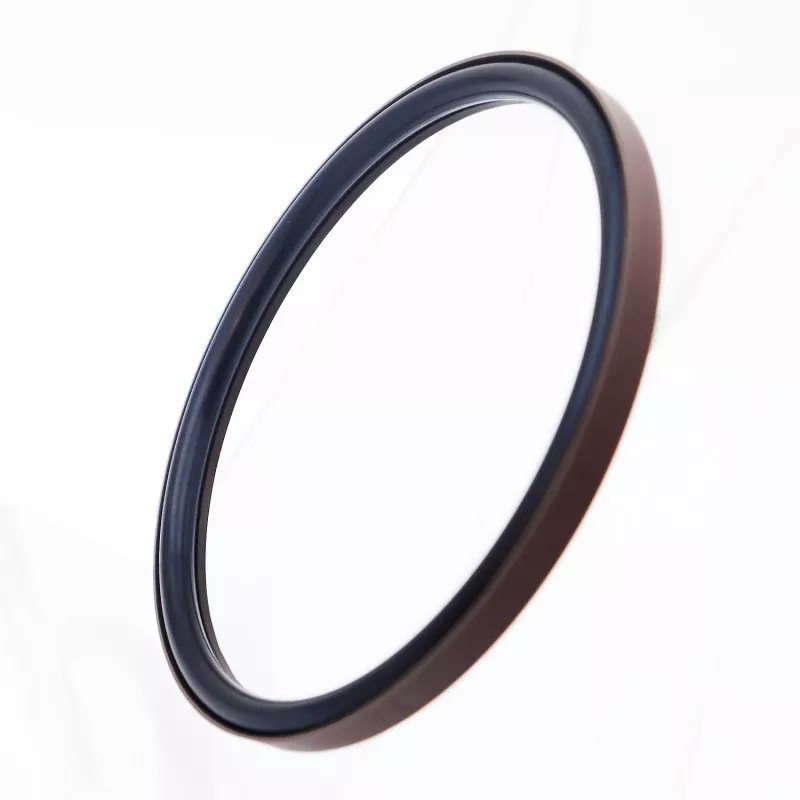

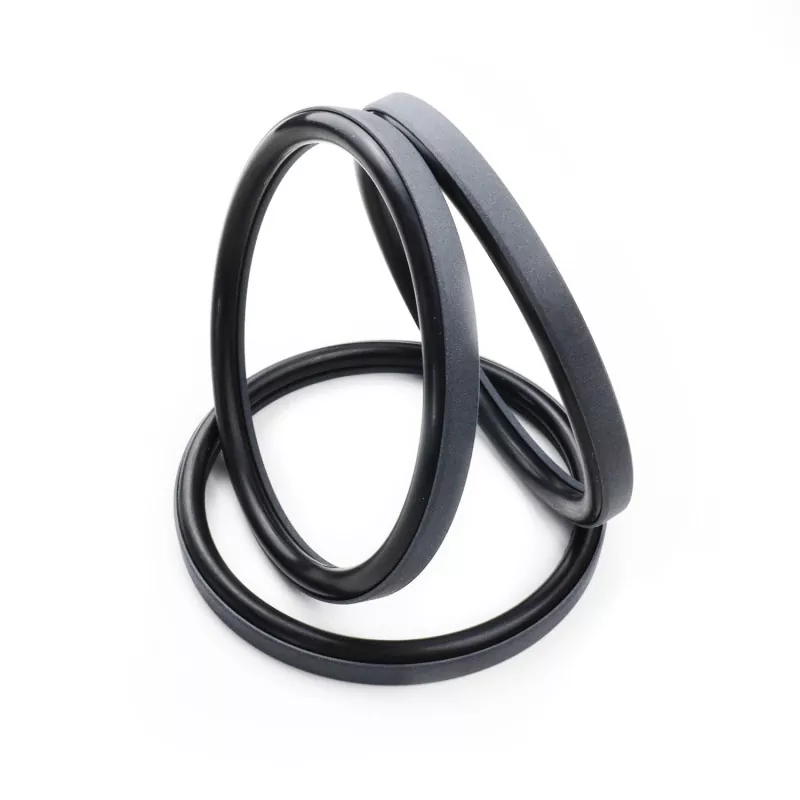

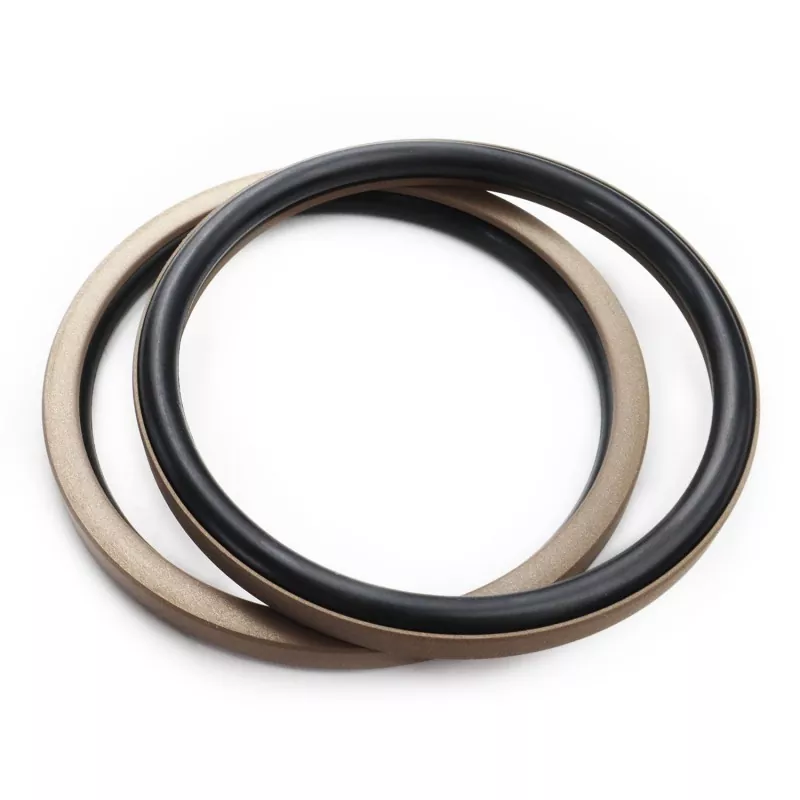

पिस्टन के लिए समकोण संयुक्त सील में PTFE (या PTFE मिश्रित) से बनी एक समकोण सीलिंग रिंग और एक रबर O-रिंग होती है; इसे हाइड्रोलिक और वायवीय प्रत्यागामी अनुप्रयोगों में एकल-अभिनय सीलिंग के लिए डिज़ाइन किया गया है। इसे मिलान ओ-रिंग (GB1235 मानक के अनुरूप) के आधार पर RC51 और RC52 श्रृंखला में वर्गीकृत किया गया है। समकोण सीलिंग रिंग में एक पतला-होंठ वाला डिज़ाइन है जो उत्कृष्ट अनुवर्ती क्षतिपूर्ति क्षमता प्रदान करता है, जिसके परिणामस्वरूप बेहतर सीलिंग प्रदर्शन होता है।
उत्पाद घर्षण का कम गुणांक और न्यूनतम ब्रेकआउट घर्षण प्रदान करता है। यह संतुलित गतिशील और स्थैतिक घर्षण सुनिश्चित करता है, "स्टिक-स्लिप" (झटकेदार गति) के बिना सुचारू रूप से संचालित होता है, तेल मुक्त स्नेहन स्थितियों का समर्थन करता है, और लंबे समय तक सेवा जीवन का दावा करता है।
इसकी कॉम्पैक्ट संरचना मानक खांचे में फिट होती है और आसान स्थापना और रखरखाव की अनुमति देती है, जिससे यह विभिन्न हाइड्रोलिक सिलेंडरों की पिस्टन असेंबलियों के लिए एक आदर्श सीलिंग विकल्प बन जाती है।
1. हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए उपयुक्त;
2. उच्च और निम्न दबाव दोनों वातावरणों में उत्कृष्ट सीलिंग प्रदर्शन;
3. कम घर्षण, न्यूनतम ब्रेकआउट घर्षण, सुचारू संचालन, संतुलित गतिशील और स्थैतिक घर्षण, और कोई स्टिक-स्लिप नहीं;
4. लंबी सेवा जीवन; तेल मुक्त स्नेहन अनुप्रयोगों के लिए उपयुक्त;
5. कॉम्पैक्ट डिजाइन; स्थापित करने और बनाए रखने में आसान;
सीमा मान एक साथ नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति एम/एस |
मिडिया |
|
≤70 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैसें, आदि। |
|
-20 से +180 (एफकेएम ओ-रिंग के साथ) |
1. संलग्न ओ-रिंग के लिए सामग्री में शामिल हैं: R01 नाइट्राइल रबर (NBR), R02 फ़्लुओरोएलेस्टोमेर (FKM), आदि।

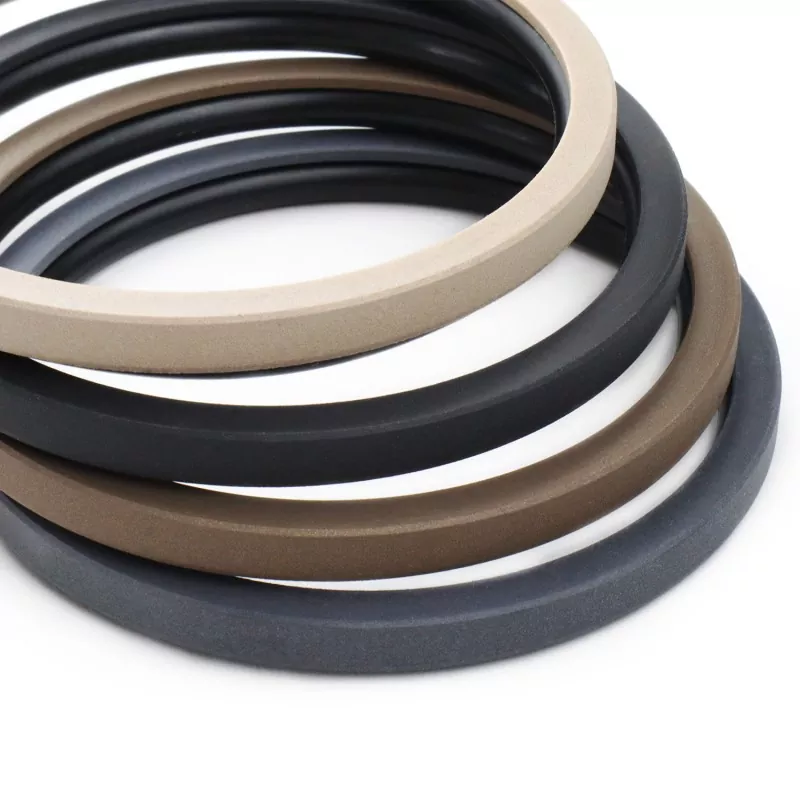

2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; अन्य उपलब्ध विकल्पों में PTFE2, PTFE4, और अन्य उच्च-प्रदर्शन वाले प्लास्टिक शामिल हैं।

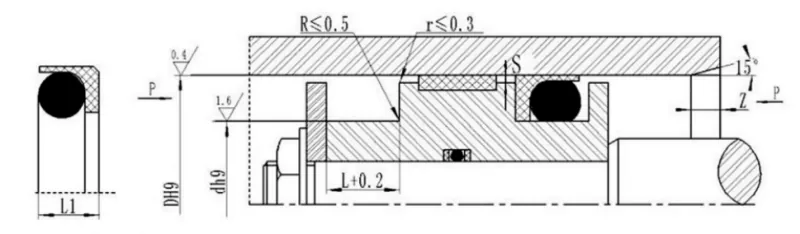

ऑर्डर मॉडल: RC51—80x70x7.6—PTFE3—R01
मॉडल - सिलेंडर बोर x नाली व्यास x नाली चौड़ाई | PTFE3: संशोधित PTFE सामग्री कोड | R01: ओ-रिंग सामग्री कोड
निर्दिष्ट सीमाओं के भीतर विशिष्टताएँ उपलब्ध हैं।
|
मानक मॉडल DH9 आरसी51 |
लाइट-लोड DH9 RC51-Q |
हेवी-ड्यूटी DH9 RC51-Z |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
सील की ऊंचाई एल1 |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग तार व्यास करते हैं |
|
|
<20एमपीए |
<40एमपीए |
||||||||
|
8~12 |
12.9~23.9 |
- |
डी-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
डी-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
डी-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
डी-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
डी-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
डी-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
डी-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
डी-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
टिप्पणियाँ:1. लाइट-ड्यूटी श्रृंखला को 30 मिमी से अधिक चौड़े बंद खांचे में स्थापित करना आसान है।
2. कृपया बंद खांचे में स्थापना के संबंध में कंपनी से परामर्श लें।
3. 40 एमपीए से अधिक दबाव के लिए, सील बेस क्षेत्र के लिए H8/f8 फिट टॉलरेंस का उपयोग करें।
