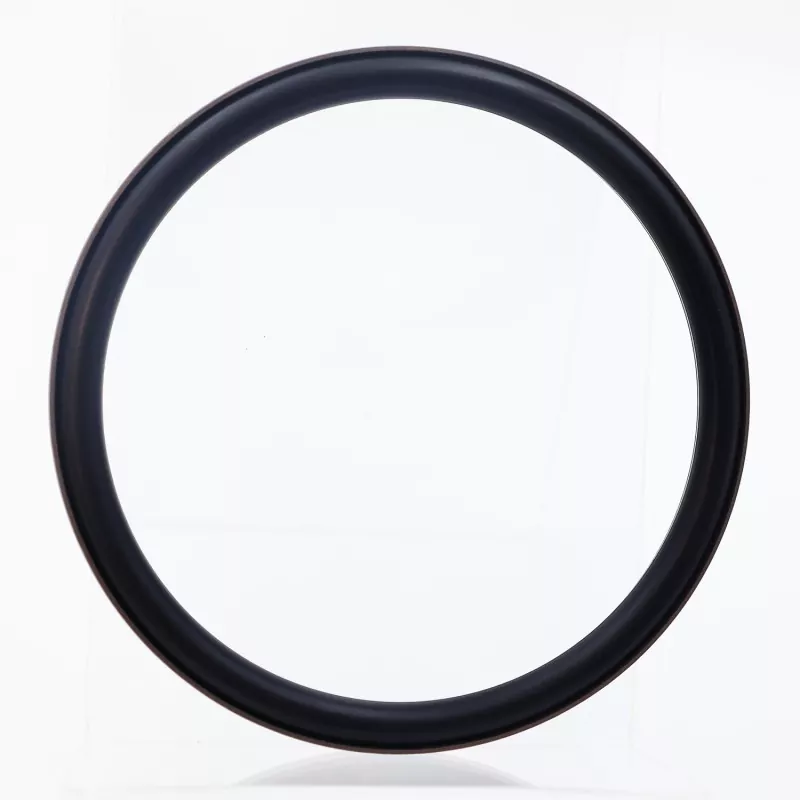

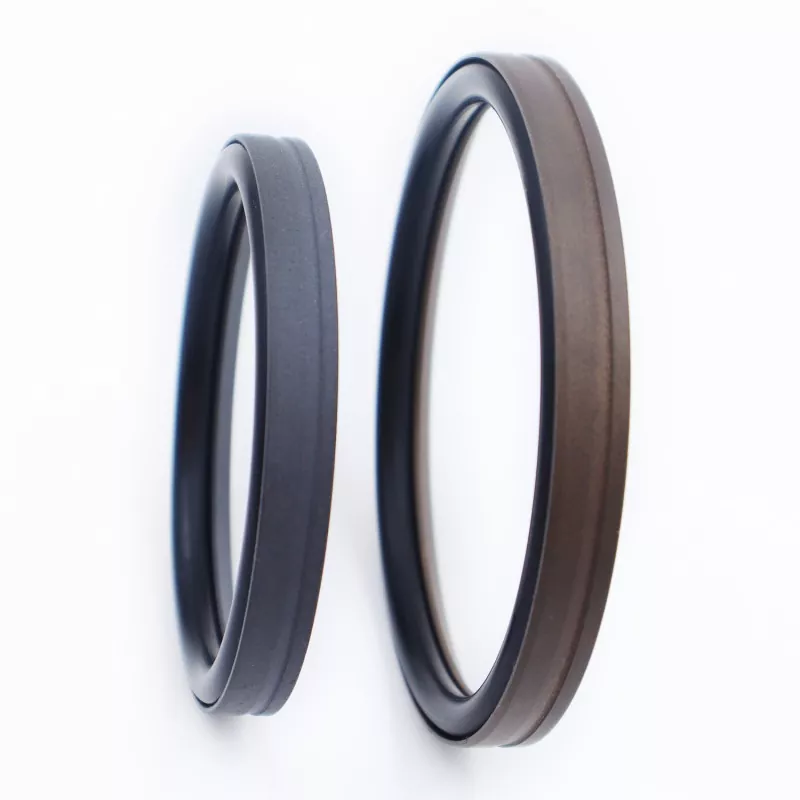

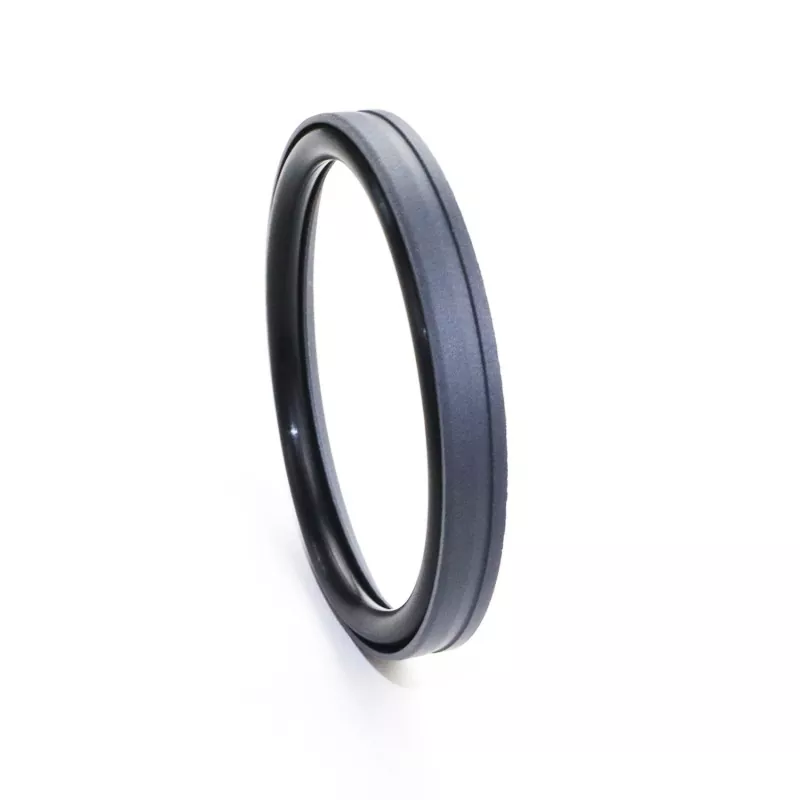

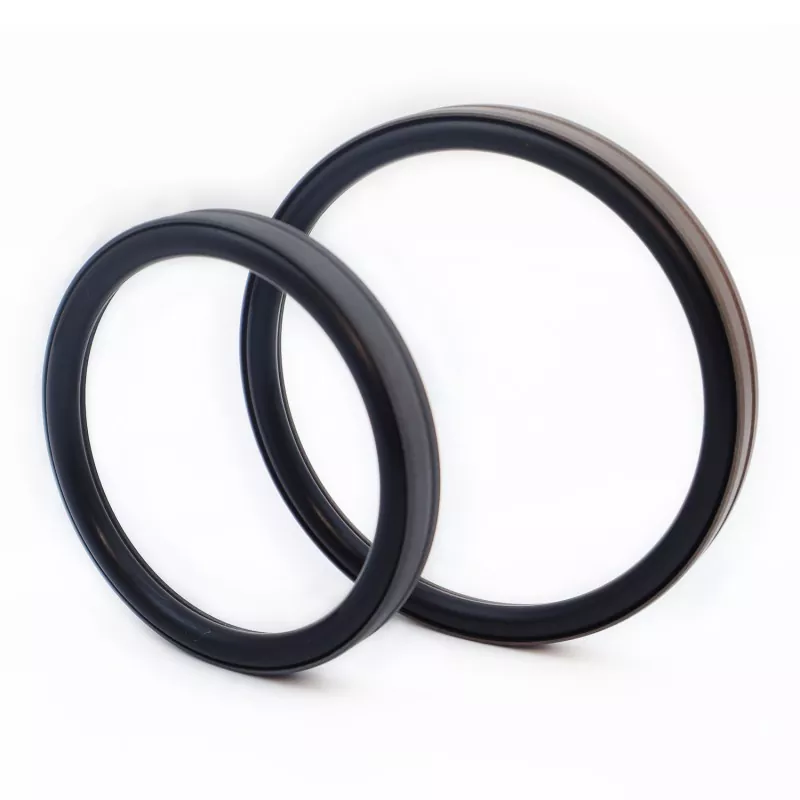

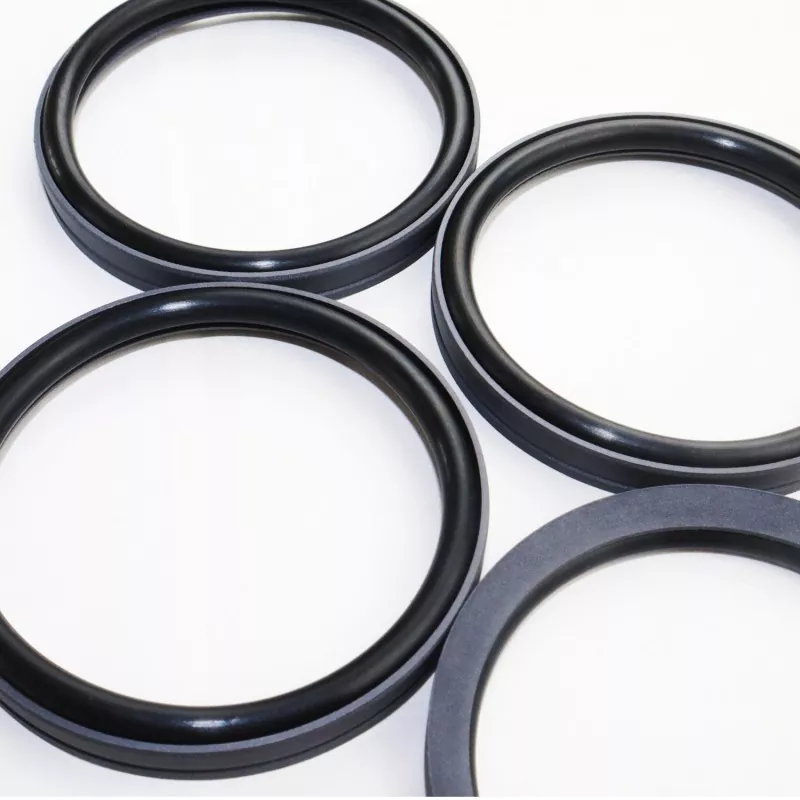

बोर फुट टाइप कंबाइंड सील में पीटीएफई (या पीटीएफई कंपोजिट) से बनी एक पैर के आकार की सीलिंग रिंग और एक रबर ओ-रिंग होती है; इसे हाइड्रोलिक और वायवीय प्रत्यागामी अनुप्रयोगों में एकल-अभिनय सीलिंग के लिए डिज़ाइन किया गया है। इसे मिलान ओ-रिंग (GB1235 मानक के अनुरूप) के आधार पर RC53 और RC54 श्रृंखला में वर्गीकृत किया गया है। सीलिंग रिंग के पतले-पतले डिज़ाइन के लिए धन्यवाद, यह उत्कृष्ट अनुवर्ती मुआवजा और बेहतर सीलिंग प्रदर्शन प्रदान करता है। यह उच्च और निम्न-दबाव दोनों स्थितियों में अच्छा प्रदर्शन करता है, "स्टिक-स्लिप" (क्रॉलिंग) के बिना काम करता है, दीर्घकालिक तेल-मुक्त सीलिंग का समर्थन करता है, और उच्च दबाव वाले सिलेंडर पिस्टन के लिए व्यापक रूप से उपयोग किया जाता है।

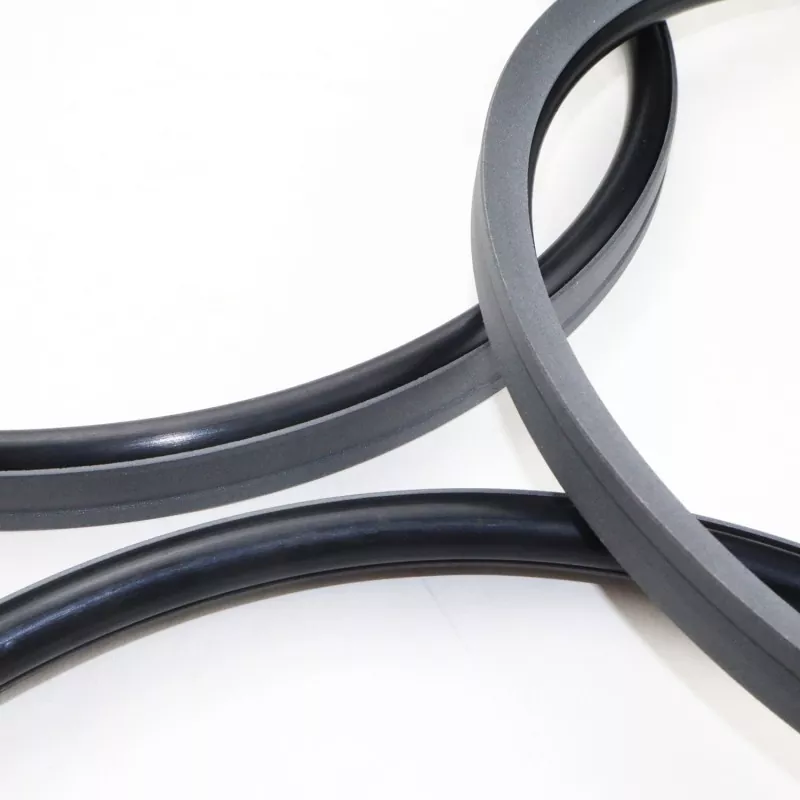

पैर के आकार की सीलिंग सतह पर पच्चर के आकार का खांचा घर्षण को कम करते हुए सीलिंग अखंडता और संदूषण प्रतिरोध को बढ़ाता है। संरचनात्मक डिज़ाइन सील की दबाव-वहन क्षमता में भी सुधार करता है। आम तौर पर, यह बंद खांचे में स्थापना के लिए उपयुक्त नहीं है।
1. हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए उपयुक्त;
2. उच्च और निम्न दबाव दोनों स्थितियों में उत्कृष्ट सीलिंग प्रदर्शन;
3. कम घर्षण, न्यूनतम ब्रेकअवे प्रतिरोध, सुचारू गति, समान गतिशील और स्थैतिक घर्षण, और कोई छड़ी-पर्ची नहीं;
4. लंबी सेवा जीवन; तेल मुक्त स्नेहन अनुप्रयोगों के लिए उपयुक्त;
5. उच्च दबाव और अति उच्च दबाव सीलिंग के लिए उपयुक्त;
सीमा मान एक साथ नहीं होने चाहिए.
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति एम/एस |
मिडिया |
|
≤100 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), गैसें, आदि। |
|
-20 से +180 (एफकेएम ओ-रिंग के साथ) |
1. संगत ओ-रिंग सामग्रियों में शामिल हैं: R01 नाइट्राइल रबर (NBR), R02 फ़्लुओरोएलेस्टोमेर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री PTFE3; अन्य उपलब्ध सामग्रियों में PTFE2, PTFE4, और अन्य उच्च-प्रदर्शन वाले प्लास्टिक शामिल हैं।
ऑर्डर मॉडल: RC53-80x69.6x9.8-PTFE3-R01
बोर व्यास x नाली व्यास x नाली चौड़ाई | PTFE3: संशोधित PTFE सामग्री कोड | R01: ओ-रिंग सामग्री कोड
पैरामीटर रेंज के भीतर कोई भी आकार उपलब्ध है
|

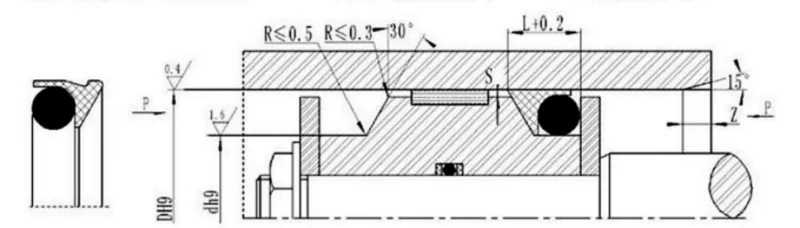

एपर्चर रेंज डी एच9 |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग तार व्यास करना |
|
|
<40 एमपीए |
<60 एमपीए |
|||||
|
13~24 |
डी-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
डी-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
डी-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
डी-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 ओ-रिंग्स के साथ संगत; निर्दिष्ट सीमा के भीतर किसी भी आकार की आपूर्ति की जा सकती है।
|
एपर्चर रेंज डी एच9 |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
रेडियल क्लीयरेंस स्मैक्स |
नाला जमीन |
ओ-रिंग तार व्यास करना |
|
|
<40 एमपीए |
<60 एमपीए |
|||||
|
12~49 |
डी-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
डी-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
डी-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
नोट: दबाव>60 एमपीए के लिए, सील बेस क्षेत्र में एच8/8 फिट टॉलरेंस का उपयोग किया जाता है, और अल्ट्रा-हाई-प्रेशर सील क्लीयरेंस स्मैक्स <0.05 है।
