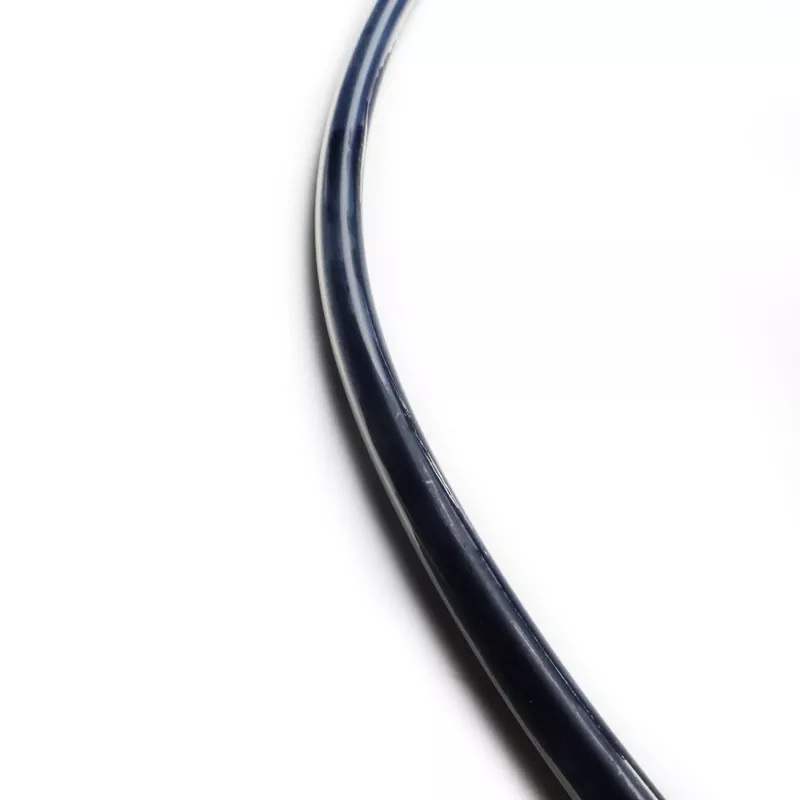

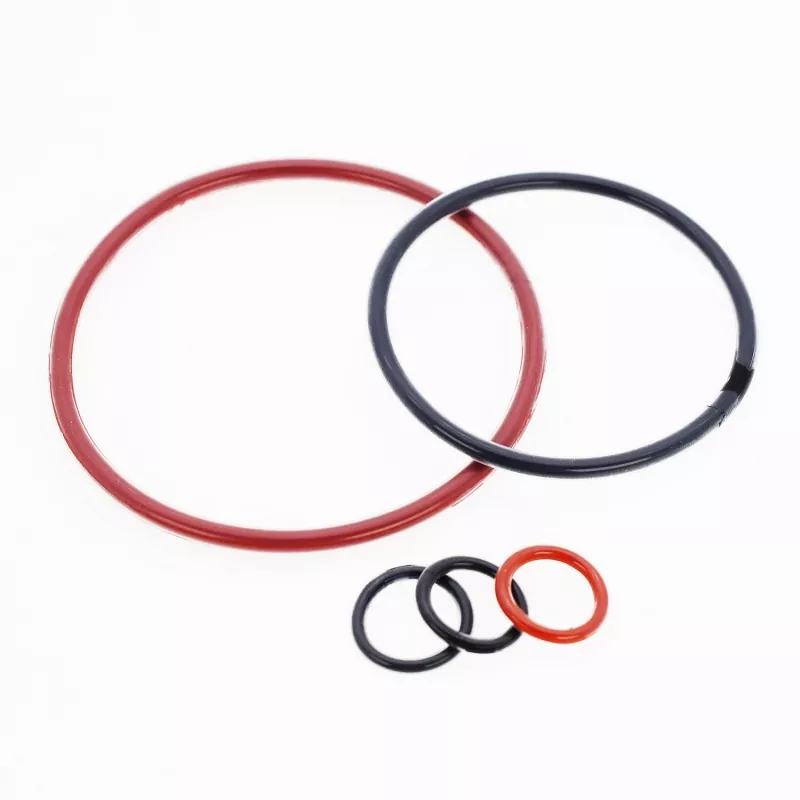

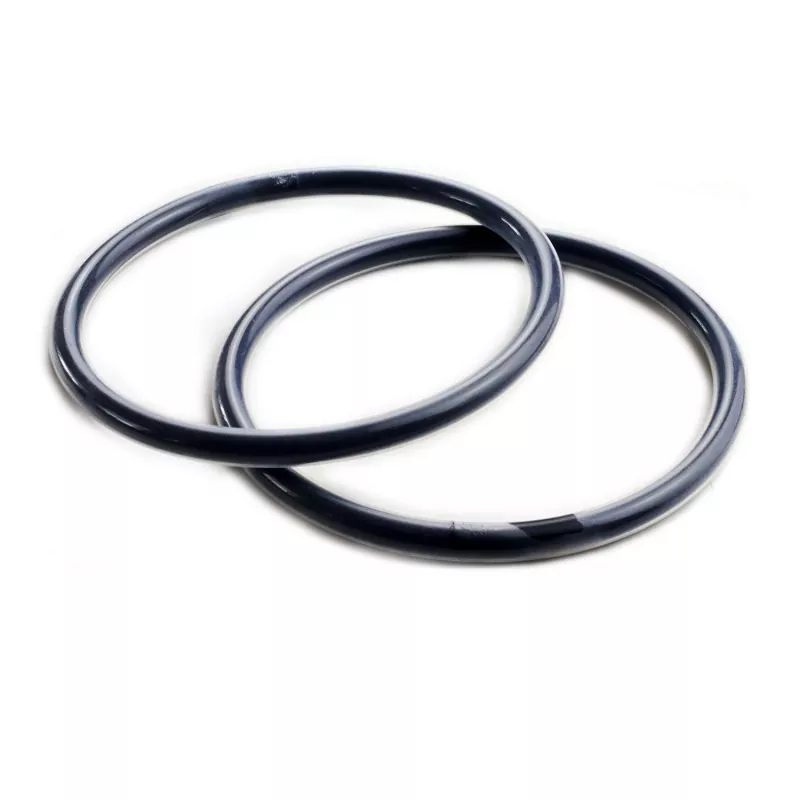

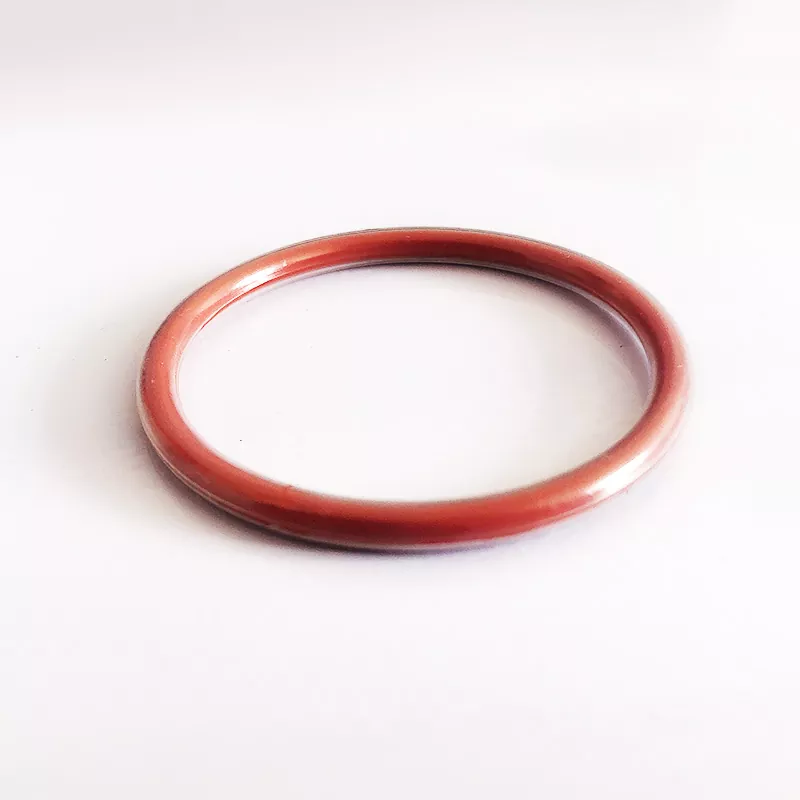

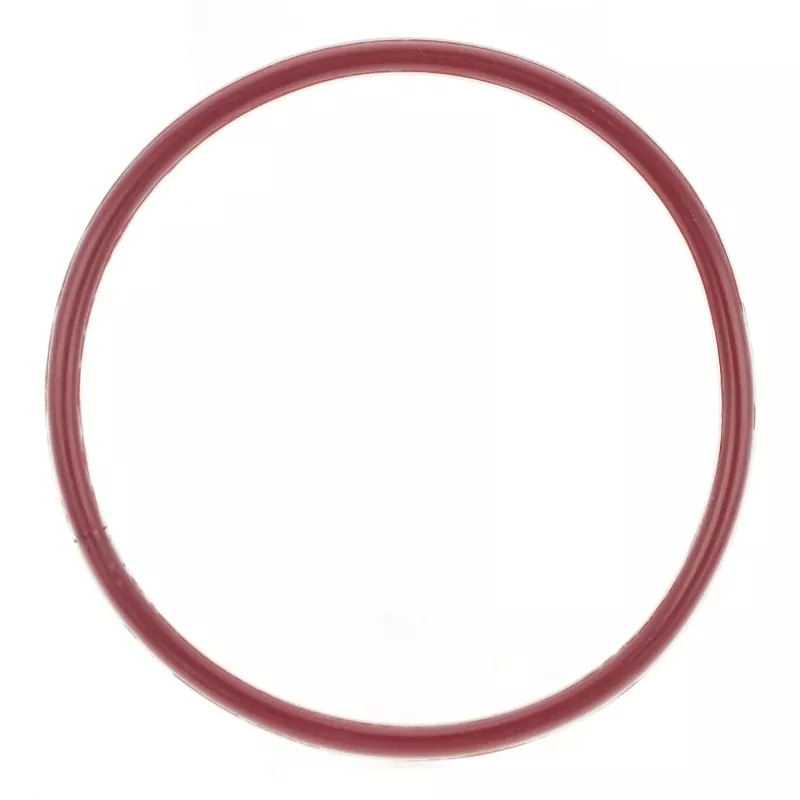

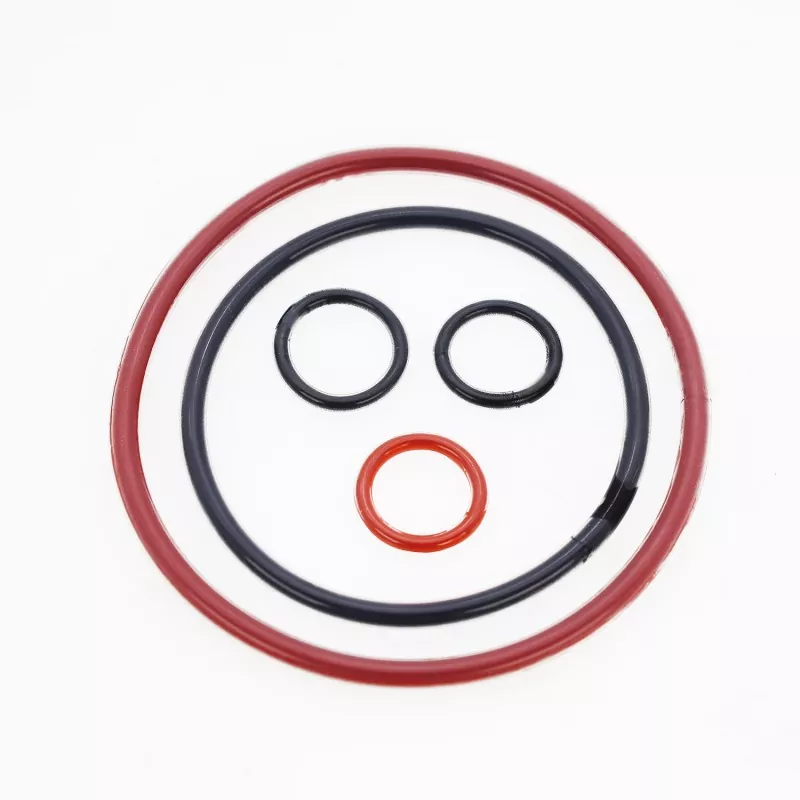

एफईपी/पीएफए एनकैप्सुलेटेड ओ-रिंग्स रबर की लोच और सीलिंग क्षमताओं को टेफ्लॉन के रासायनिक प्रतिरोध के साथ जोड़ते हैं। इनमें टेफ्लॉन एफईपी या टेफ्लॉन पीएफए की अपेक्षाकृत पतली परत में घिरा एक सिलिकॉन या फ्लोरोरबबर कोर होता है।
ये ओ-रिंग घर्षण, सूजन, उच्च दबाव और संपीड़न सेट के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं। वे बेहतर सीलिंग स्थिरता प्रदान करते हैं, उपकरण रिसाव और भाग प्रतिस्थापन की आवृत्ति को काफी कम करते हैं, जिससे वे विनिर्माण, खाद्य प्रसंस्करण, फार्मास्यूटिकल्स और एयरोस्पेस जैसे उद्योगों में सीलिंग अनुप्रयोगों के लिए उपयुक्त हो जाते हैं।
सामग्री: टेफ्लॉन एफईपी और टेफ्लॉन पीएफए रासायनिक रूप से समान हैं, लेकिन टेफ्लॉन पीएफए टेफ्लॉन एफईपी की तुलना में बेहतर उच्च तापमान प्रतिरोध प्रदान करता है।
टेफ्लॉन एफईपी एनकैप्सुलेशन: -60 डिग्री सेल्सियस से 205 डिग्री सेल्सियस (छोटी अवधि के लिए 260 डिग्री सेल्सियस का सामना कर सकता है)
टेफ्लॉन पीएफए एनकैप्सुलेशन: -60 डिग्री सेल्सियस से 260 डिग्री सेल्सियस (छोटी अवधि के लिए 300 डिग्री सेल्सियस का सामना कर सकता है)
1. उत्कृष्ट रासायनिक प्रतिरोध; लगभग सभी रासायनिक मीडिया के साथ संगत
2. विस्तृत ऑपरेटिंग तापमान रेंज
3. अच्छा संपीड़न प्रतिरोध
4. कम घर्षण
5. सूजन के प्रति उत्कृष्ट प्रतिरोध
6. उच्च दबाव प्रतिरोध
7. बेहतर सीलिंग स्थायित्व और लंबी सेवा जीवन
पंप और वाल्व, प्रतिक्रिया वाहिकाएं, यांत्रिक सील, फिल्टर, दबाव वाहिकाएं, हीट एक्सचेंजर्स, बॉयलर, पाइप फ्लैंज, गैस कंप्रेसर, आदि।
रासायनिक प्रसंस्करण, विमान निर्माण, फार्मास्यूटिकल्स, तेल और रासायनिक परिवहन, पेट्रोलियम शोधन, फिल्म निर्माण, प्रशीतन इंजीनियरिंग, खाद्य प्रसंस्करण, कागज निर्माण, डाई निर्माण, पेंट छिड़काव, आदि।
|

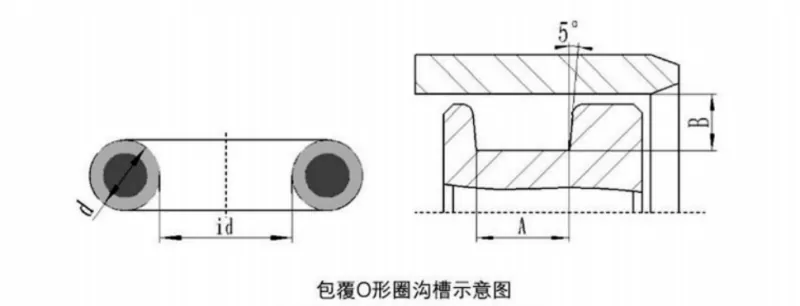

तार का व्यास डी |
ए(मिमी) |
बी(मिमी) |
||
|
स्थैतिक सील |
गतिशील सील |
वायवीय सील |
||
|
1.78 |
2.36/2.49 |
1.42/1.52 |
1.55/1.60 |
1.63/1.65 |
|
2.62 |
3.56/3.68 |
2.08/2.21 |
2.29/2.36 |
2.39/2.44 |
|
3.53 |
4.75/4.88 |
2.82/3.00 |
3.10/3.18 |
3.22/3.28 |
|
5.33 |
7.14/7.26 |
4.27/4.52 |
4.67/4.80 |
4.90/4.95 |
|
6.99 |
9.63/9.65 |
5.59/5.89 |
6.15/6.27 |
6.43/6.48 |
1. वे सतहें जहां एनकैप्सुलेटेड ओ-रिंग स्थापित है या संपर्क बनाती है, चिकनी और गड़गड़ाहट, खांचे या तेज किनारों से मुक्त होनी चाहिए। बोर की सतह का खुरदरापन 1.6 μm होना चाहिए, और शाफ्ट की सतह का खुरदरापन 0.8 μm होना चाहिए।
2. इनकैप्सुलेटेड ओ-रिंग की सतह और संभोग सतहों को चिकना करने के लिए साफ, हल्का तेल या ग्रीस लगाएं।
3. यदि शाफ्ट पर इंस्टालेशन मुश्किल है, तो ओ-रिंग को कुछ मिनटों के लिए गर्म पानी में भिगो दें ताकि इसका विस्तार हो सके; यह रिंग को नरम और विस्तारित करता है, जिससे इंस्टॉलेशन आसान हो जाता है। ओ-रिंग को गर्म होने पर स्थापित करने से यह ठंडा होने पर अपने मूल आयामों में वापस आ सकता है।
4. इनकैप्सुलेटेड ओ-रिंग को अत्यधिक मोड़ने से बचें, क्योंकि इससे टेफ्लॉन कोटिंग पर झुर्रियां पड़ सकती हैं, जिससे प्रदर्शन ख़राब हो सकता है।
इनकैप्सुलेटेड ओ-रिंग्स के लिए अनुशंसित संपीड़न दरें इस प्रकार हैं:
स्थैतिक सीलिंग: 15%-20%
गतिशील सीलिंग: 10%-12%
वायवीय अनुप्रयोग: 7%-8%
वास्तविक संपीड़न परिचालन स्थितियों, विशेष रूप से सील के कामकाजी दबाव जैसे कारकों के आधार पर निर्धारित किया जाना चाहिए।
