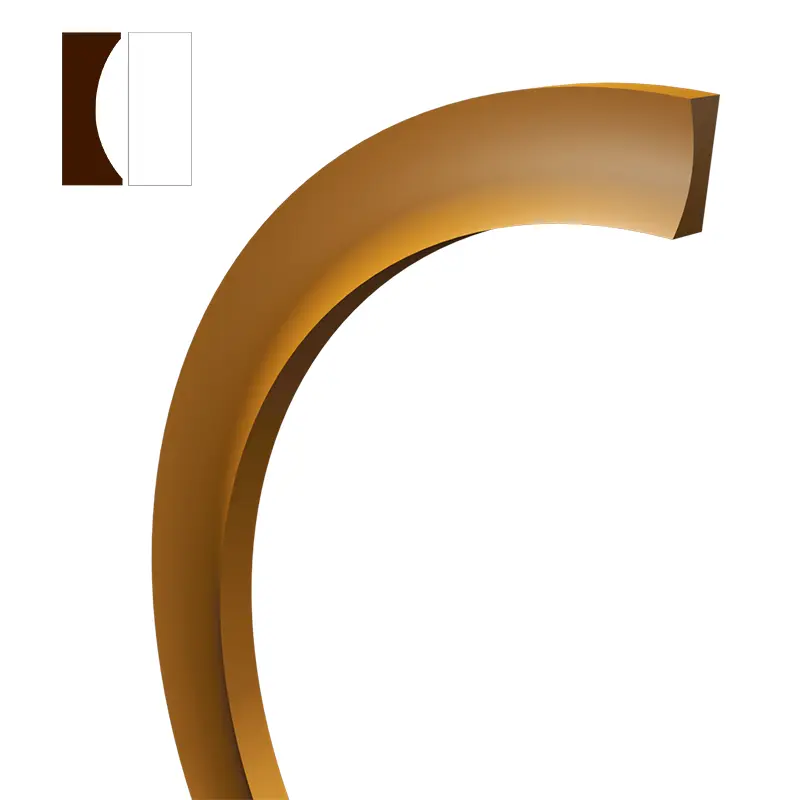

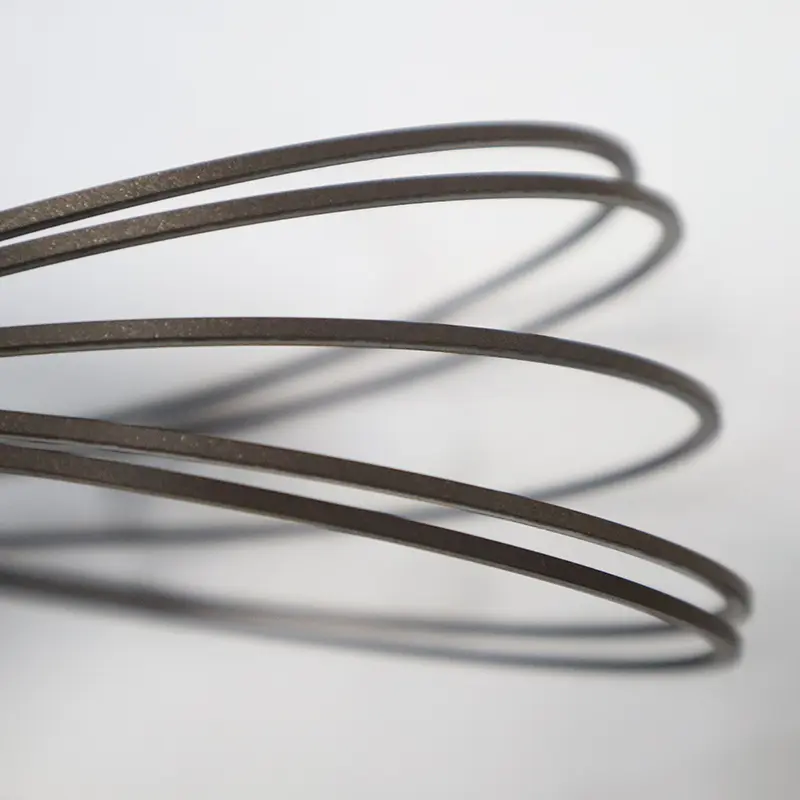

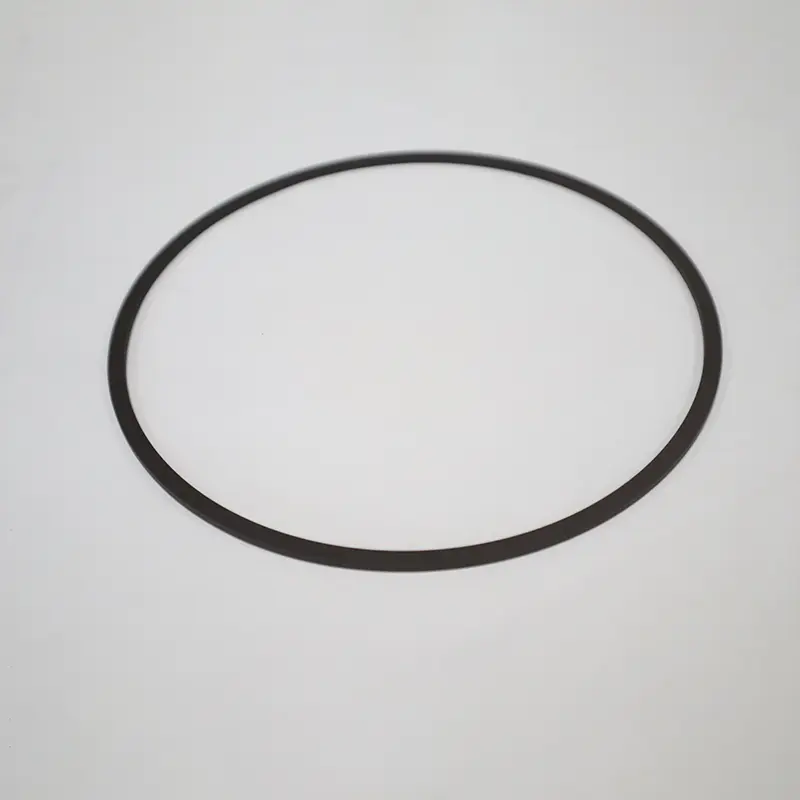

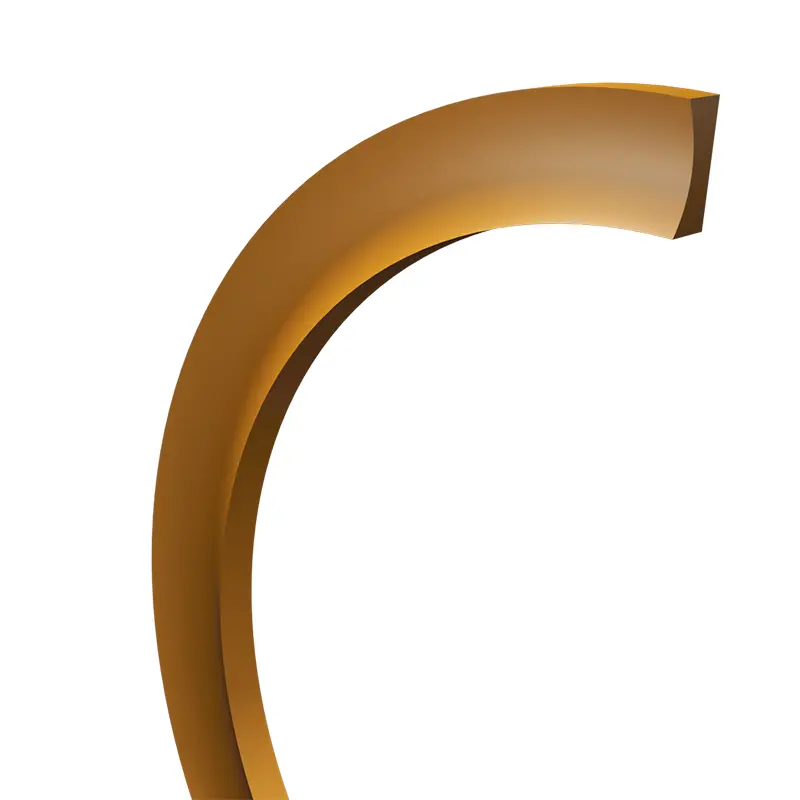

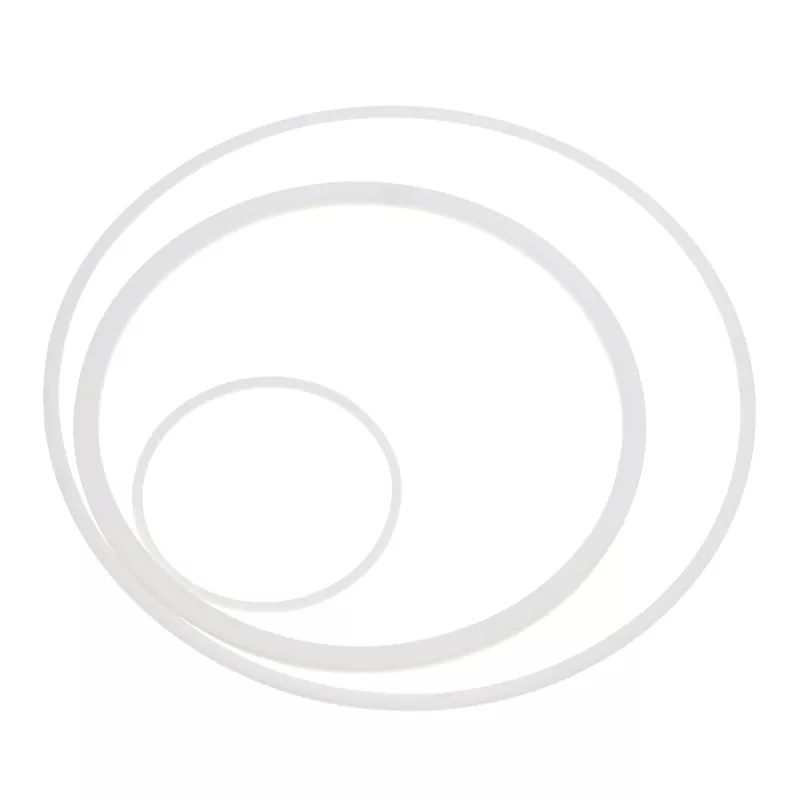

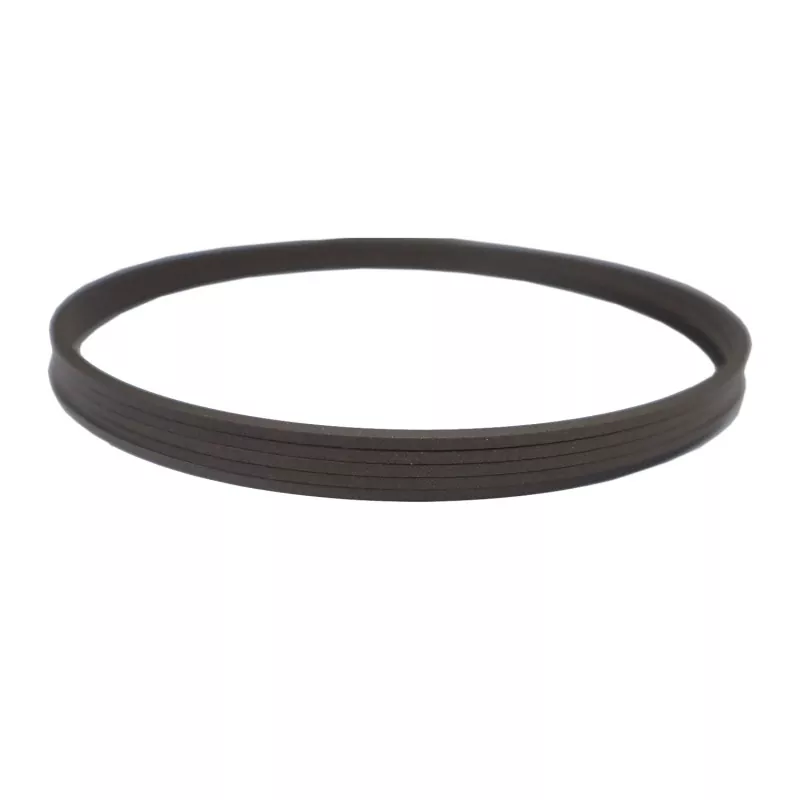

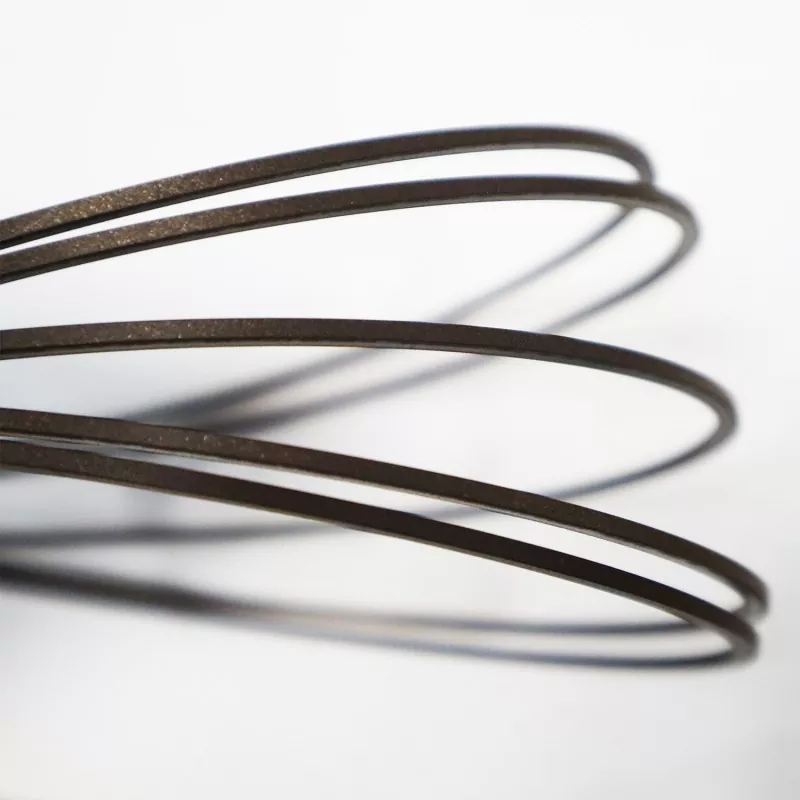

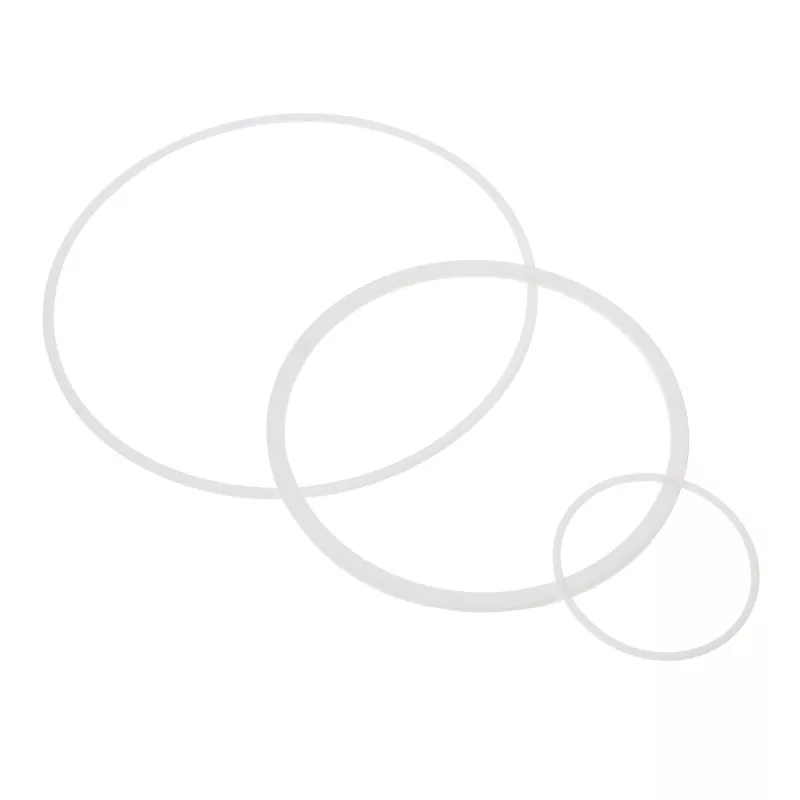

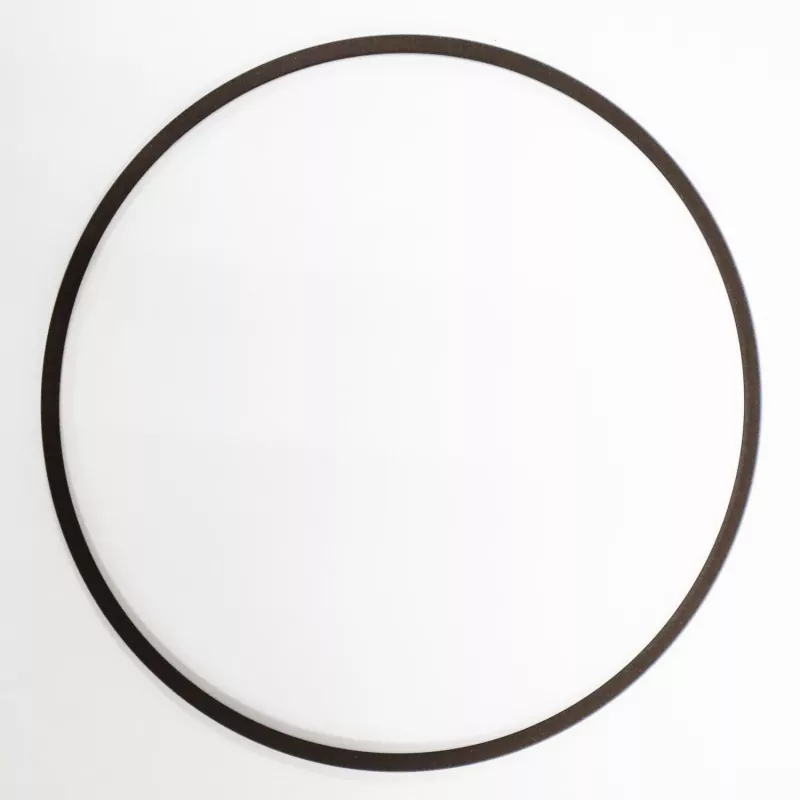

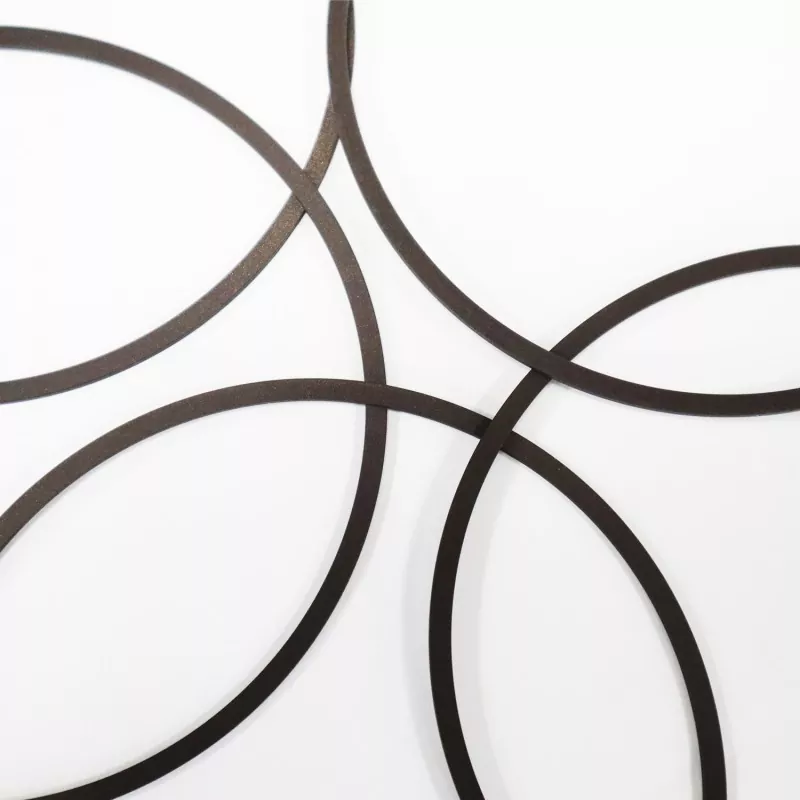

रिटेनिंग रिंग

रिटेनिंग रिंग का उपयोग ओ-रिंग या स्टार रिंग के साथ संयोजन में किया जाता है ताकि सीलिंग रिंग को दबाव की कार्रवाई के तहत कम दबाव वाले हिस्से में अंतराल में निचोड़ने से रोका जा सके। जैसे-जैसे दबाव बढ़ता जा रहा है, सीलिंग रिंग "एक्सट्रूज़न" से क्षतिग्रस्त हो जाती है और अंततः सील करने में विफल हो जाती है। यदि रिटेनिंग रिंग का उपयोग किया जाता है, तो सीलिंग रिंग के "एक्सट्रूज़न" को रोका जा सकता है। इसलिए, रिटेनिंग रिंग सीलिंग रिंग का पूरक है। यह स्वयं एक सील नहीं है, लेकिन यह सीलिंग रिंग की कार्यशील दबाव सीमा को बढ़ा देता है।

रिटेनिंग रिंग का उपयोग ओ-रिंग के साथ संयोजन में किया जाता है ताकि इसे "एक्सट्रूज़न" से रोका जा सके, ओ-रिंग की प्रभावी ढंग से सुरक्षा की जा सके, इसकी सेवा जीवन को बढ़ाया जा सके और बड़े सीलिंग गैप की अनुमति दी जा सके, जिससे प्रसंस्करण लागत कम हो सके।

उत्पाद सुविधाएँ और अनुप्रयोग:

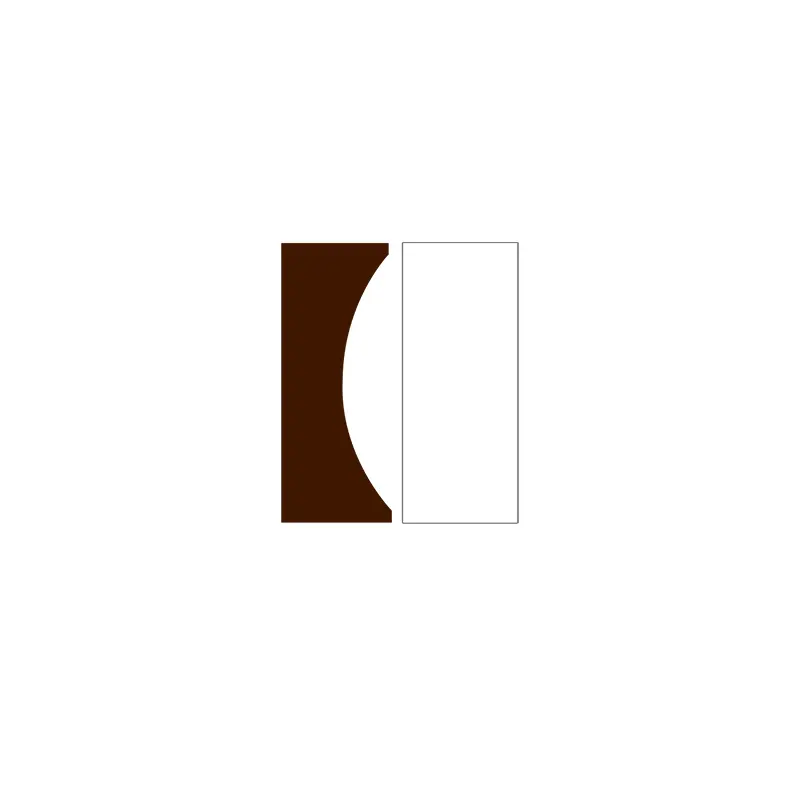

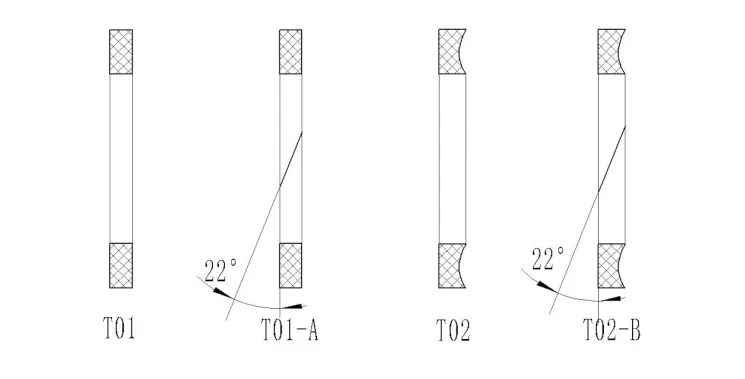

रिंग फॉर्म और संरचना प्रकार को बनाए रखना

तकनीकी डाटा

कार्य दबाव: स्थैतिक सील लगभग 200 एमपीए (रिटेनिंग रिंग की सामग्री और सील प्रकार के आधार पर) तक पहुंच सकती है, पारस्परिक सील लगभग 40 एमपीए तक पहुंच सकती है। स्विंग/धीमी गति का रोटेशन लगभग 15 एमपीए तक पहुंच सकता है।

गति: प्रत्यागामी और घूर्णन लगभग 2m/s (सामग्री के आधार पर) तक पहुंच सकता है।

आदेश देने के मानक

(1) T01 श्रृंखला रिटेनिंग रिंग आंतरिक व्यास d1, चौड़ाई W और मोटाई T से बनी होती हैं।

उदाहरण: T01-00356 d1: 3.56*W:1.35*T:1.23

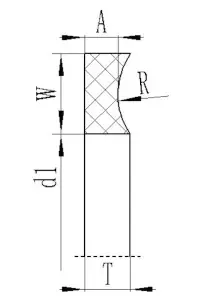

(2) टी02 श्रृंखला रिटेनिंग रिंग आंतरिक व्यास डी1, चौड़ाई डब्ल्यू, और मोटाई ए और टी से बनी होती हैं।

उदाहरण: T02-027  d1:33.78*W:1.35*A:1.14*T:1.24
