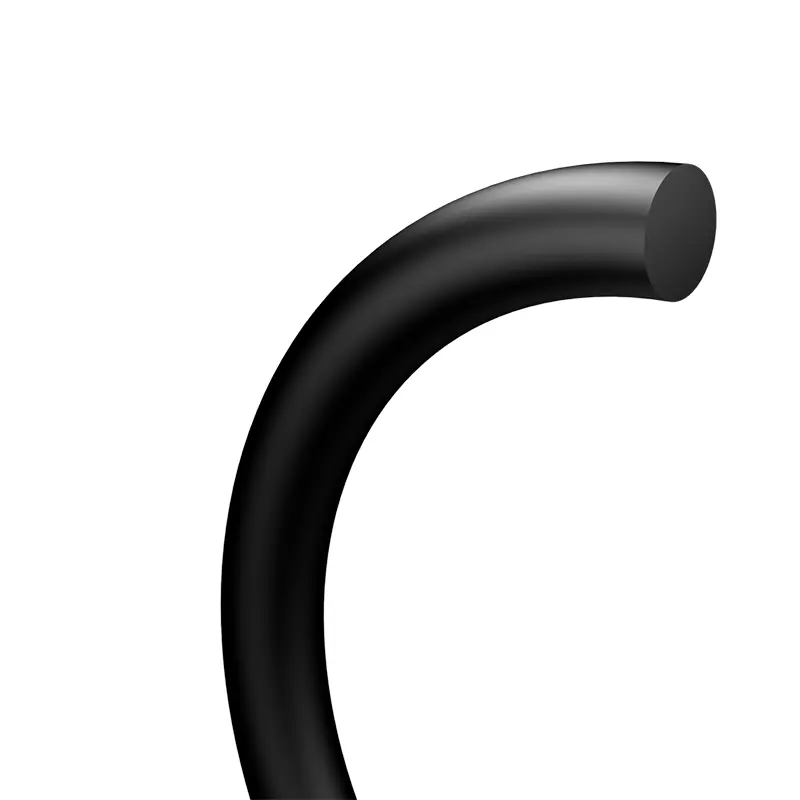

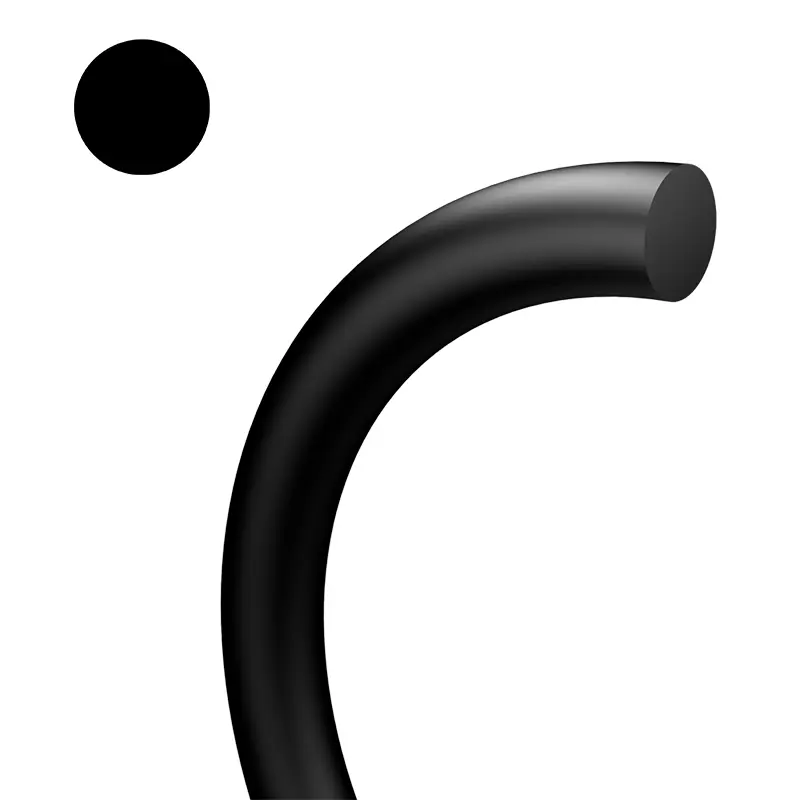

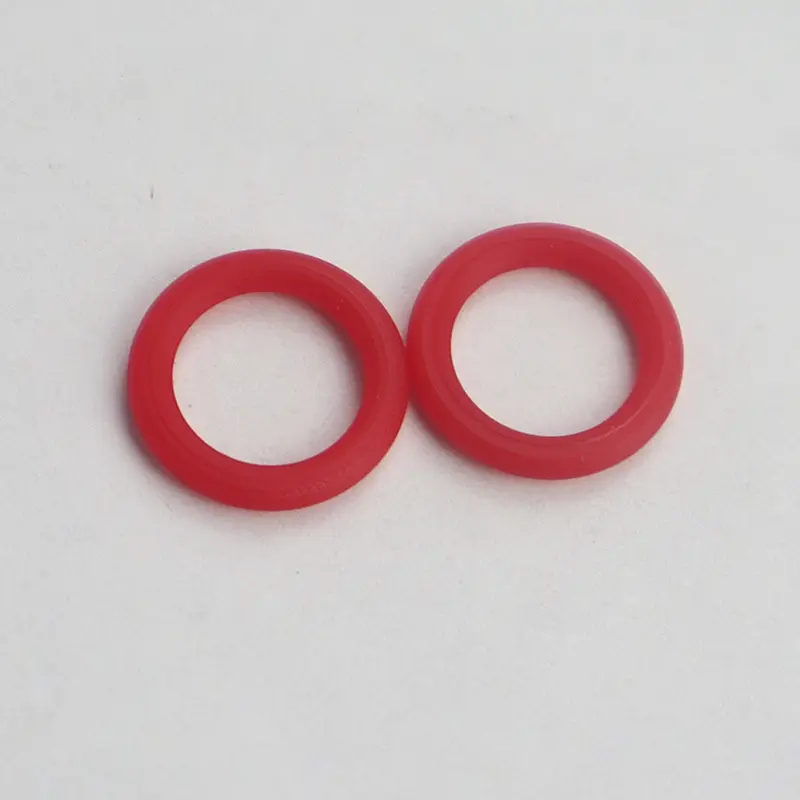

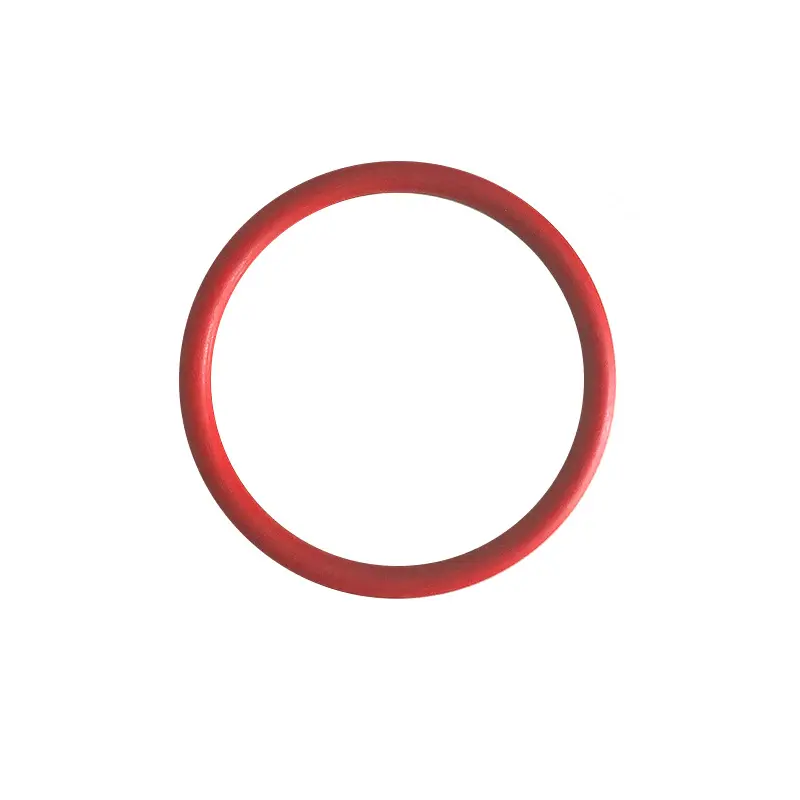

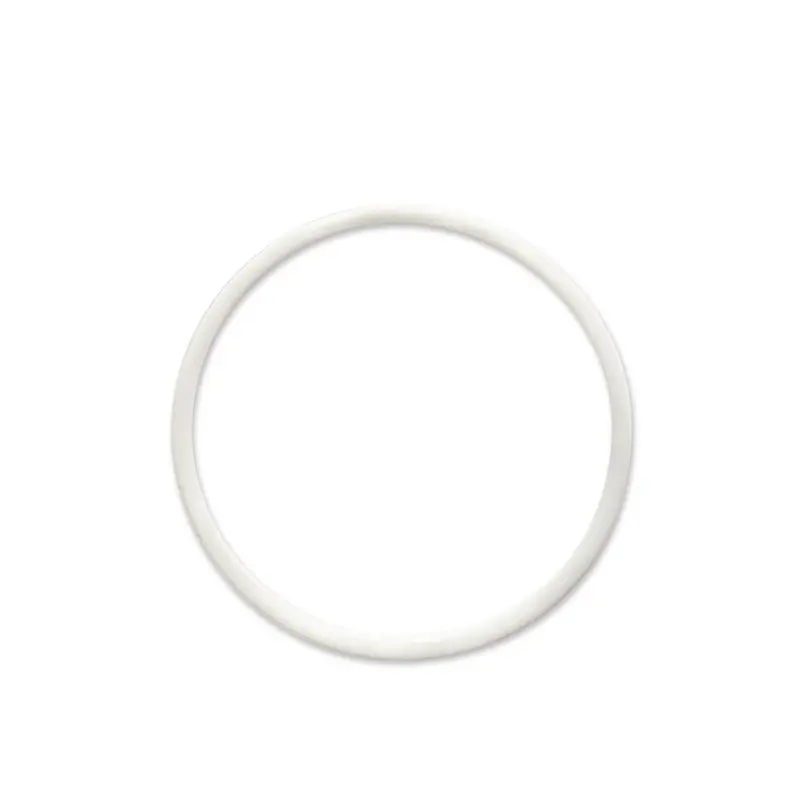

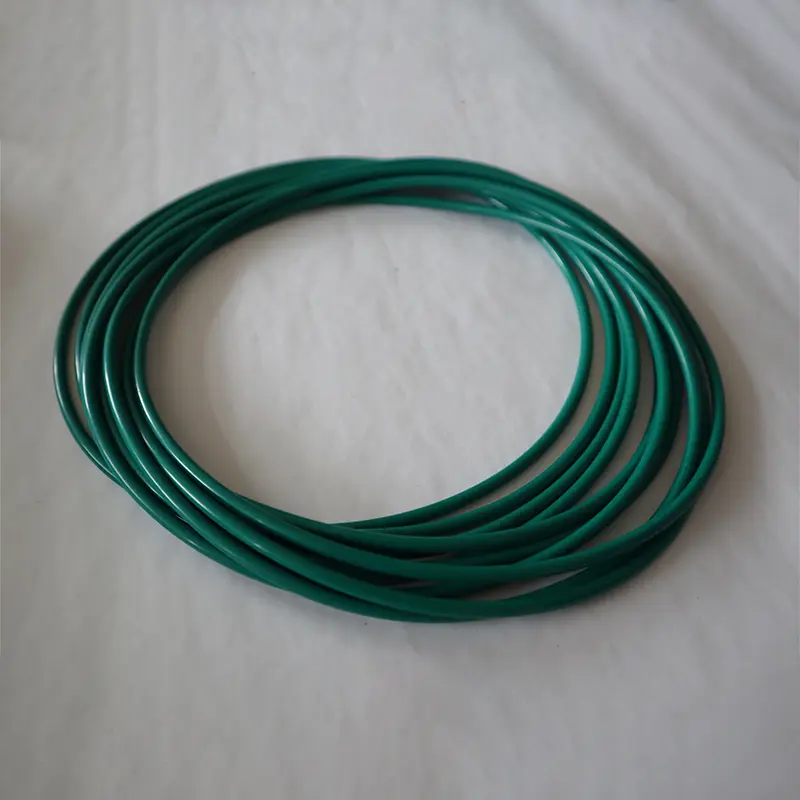

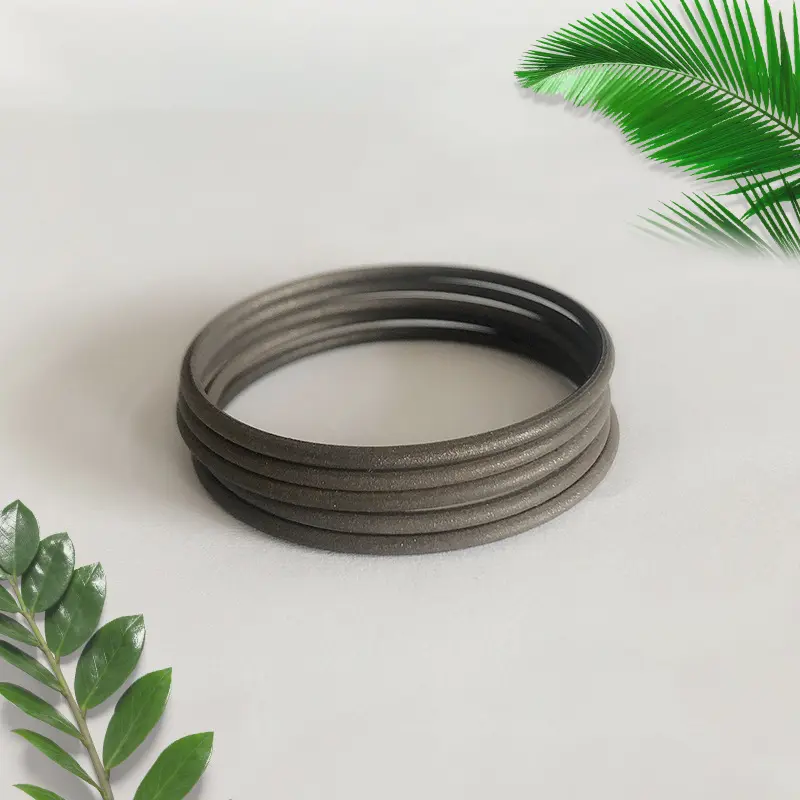

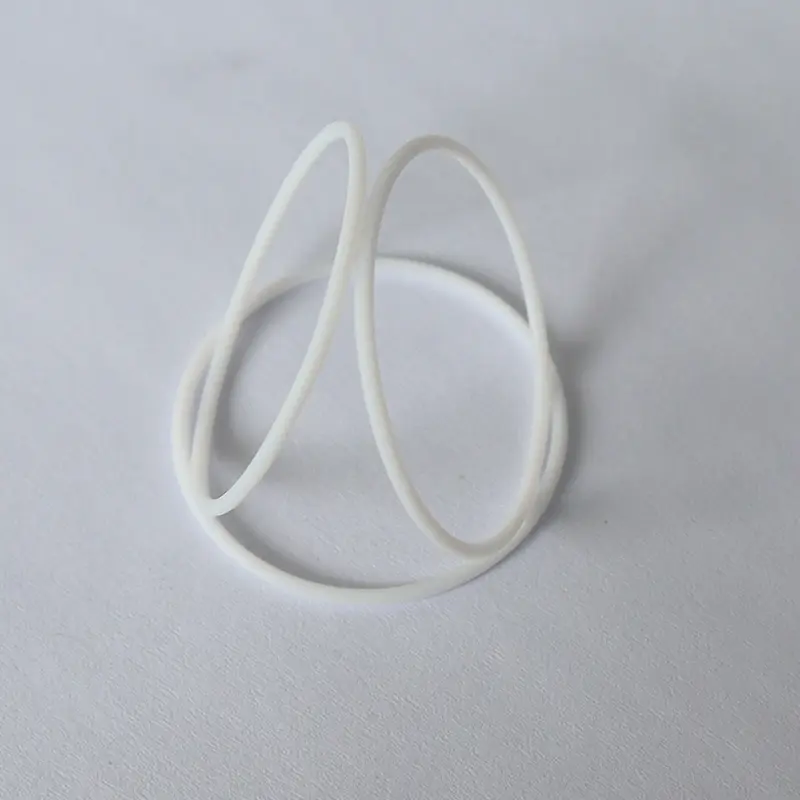

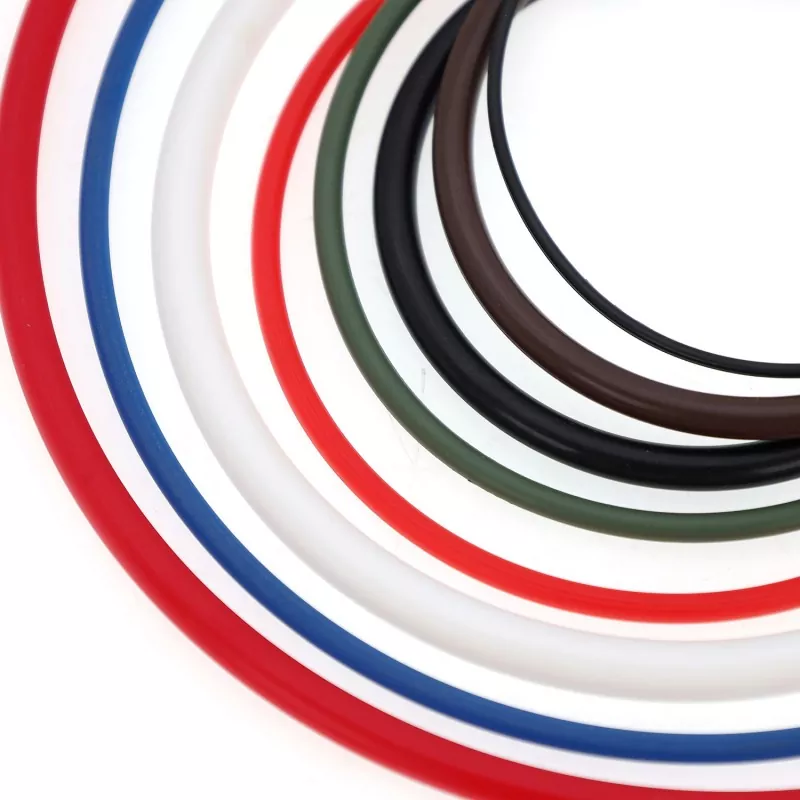

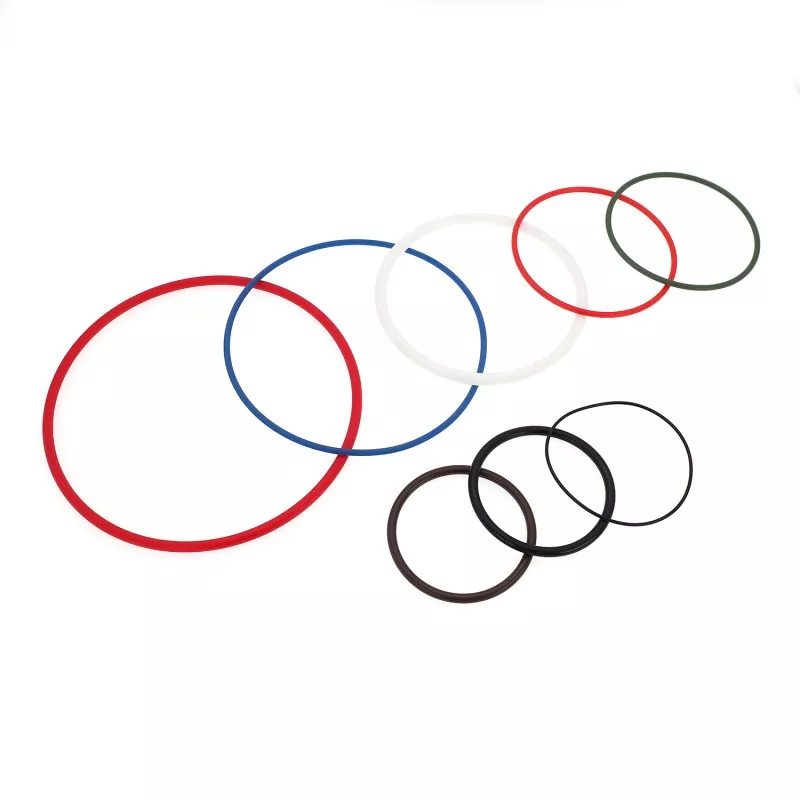

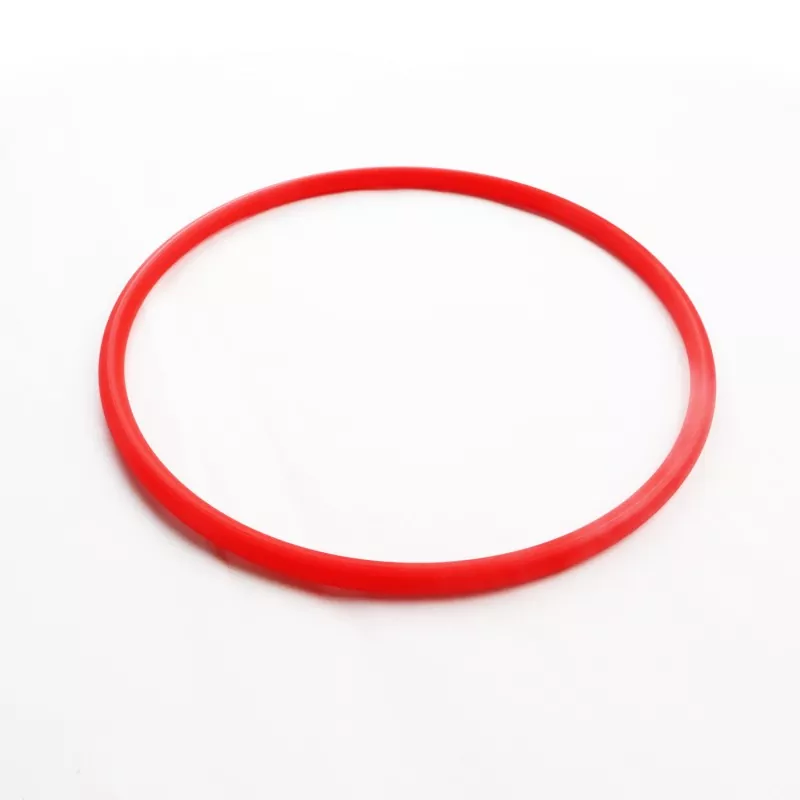

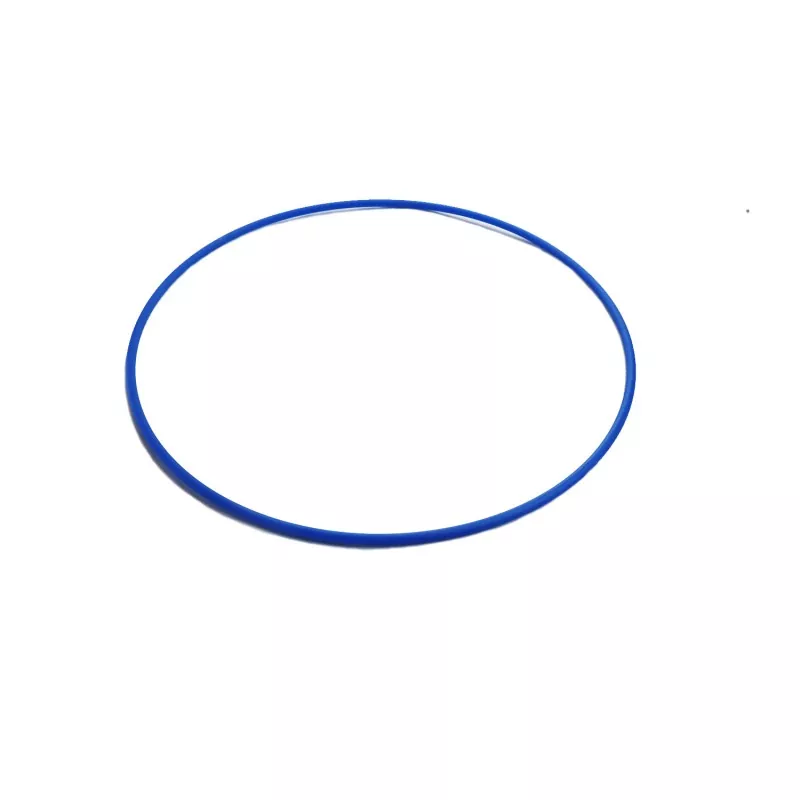

O-अंगूठी

ओ-रिंग हाइड्रोलिक, वायवीय घटकों और सिस्टम उपकरणों में उपयोग किए जाने वाले सबसे लोकप्रिय सील हैं, और विभिन्न सीलिंग अवसरों में व्यापक रूप से उपयोग किए जाते हैं।

ओ-रिंग्स को सीलिंग तत्वों के साथ-साथ हाइड्रोलिक स्लाइडिंग सील और धूल के छल्ले के लिए फोर्स-अपीलीय तत्वों के रूप में इस्तेमाल किया जा सकता है। निर्दिष्ट तापमान, दबाव, और विभिन्न तरल और गैस मीडिया के तहत, ये उत्पाद एक स्थिर या चलती स्थिति में सील के रूप में कार्य कर सकते हैं। यह कहा जा सकता है कि औद्योगिक क्षेत्र में, चाहे वह मरम्मत और रखरखाव के लिए एक एकल सील हो, या एयरोस्पेस, ऑटोमोटिव उद्योग और सामान्य उद्योग जैसे अनुप्रयोगों में, ओ-रिंग्स लगभग हर जगह हैं।

उत्पाद सुविधाएँ और अनुप्रयोग:

ओ-रिंग्स के कई फायदे हैं:

(1) स्टैटिक सीलिंग और डायनेमिक सीलिंग सहित विभिन्न प्रकार के सीलिंग रूपों के लिए उपयुक्त।

(2) विभिन्न प्रकार के गति मोड के लिए उपयुक्त, जैसे कि घूर्णी गति, अक्षीय पारस्परिक गति या संयुक्त गति।

(3) तेल, पानी, गैस, रासायनिक मीडिया या अन्य मिश्रित मीडिया सहित विभिन्न सीलिंग मीडिया की एक किस्म के लिए उपयुक्त;

(४) क्रॉस-सेक्शनल संरचना बेहद सरल है, और इसमें एक आत्म-सीलिंग प्रभाव, विश्वसनीय सीलिंग प्रदर्शन, कॉम्पैक्ट संरचना और आसान असेंबली और डिस्सैमली है;

(५) कई प्रकार की सामग्री हैं;

(६) कम लागत;

(() गतिशील घर्षण प्रतिरोध अपेक्षाकृत छोटा है।

ओ-रिंग मानकों की सूची नीचे दी गई तालिका में दिखाई गई है:

तालिका 1-1 ओ-रिंग मानकों की सूची

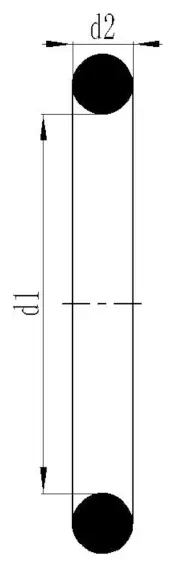

मानक	ओ-रिंग क्रॉस-सेक्शनल व्यास डी 2
568 के रूप में अमेरिकी मानक ब्रिटिश मानक बीएस 1516	1.7 8	2.62	3.53	5.33	6.99	-
जापानी मानक JIS B 2401	1.9	2.4	3.1	3.5	5.7	8.4
अंतर्राष्ट्रीय मानक IS0 3601/1 जर्मन मानक DIN 3771/1 चीनी मानक GB 3452.1	1.8	2.65	3.55	5.30	7.00	-
चीनी मानक GB1235	1.9	2.4	3.1	3.5	5.7	8.6
पसंदीदा मीट्रिक आकार	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0	-	-	-
568 के रूप में अमेरिकी मानक (900 श्रृंखला)	1.0 2	1.42	1.63	1.83	1.98	2.08
	2.2 1	2.46	2.95	3.00	-	-

सील -तंत्र

ओ-रिंग एक स्वचालित दो-तरफ़ा सीलिंग तत्व है। स्थापना के दौरान, इसका रेडियल और अक्षीय पूर्व-संपीड़न ओ-रिंग की प्रारंभिक सीलिंग क्षमता को निर्धारित करता है, जो सिस्टम के दबाव में वृद्धि के साथ बढ़ता है।

(१) असम्पीडित राज्य

(२) दबाव के बिना संपीड़ित स्थिति

(३) दबाव

प्रदर्शन पैरामीटर

तालिका 1-2 ओ-रिंग प्रदर्शन पैरामीटर

ओ-रिंग चयन

1। कार्यशील मध्यम और काम करने की स्थिति

ओ-रिंग सामग्री का चयन करते समय, कार्य माध्यम के साथ संगतता को पहले माना जाना चाहिए, और काम की स्थिति जैसे कि दबाव, तापमान, निरंतर काम करने का समय, और सीलिंग भाग के संचालन चक्र पर भी विचार किया जाना चाहिए। यदि इसका उपयोग एक घूर्णन स्थिति में किया जाता है, तो घर्षण गर्मी के कारण होने वाले तापमान में वृद्धि पर विचार किया जाना चाहिए। विभिन्न सीलिंग सामग्री में अलग -अलग भौतिक और रासायनिक गुण होते हैं, कृपया विवरण के लिए "सामग्री गुण तालिका" देखें।

2। सील प्रकार और स्थापना नाली आकार

(1) सीलिंग फॉर्म के अनुसार, इसे विभाजित किया जा सकता है: स्थैतिक सील (आसन्न सतहों के बीच सापेक्ष गति के बिना सील) और गतिशील सील (सील भागों के बीच पारस्परिक गति के साथ सील);

(२) सीलिंग के उद्देश्य के अनुसार, इसे विभाजित किया जा सकता है: होल सील, शाफ्ट सील और रोटरी सील;

(3) स्थापना फॉर्म के अनुसार, इसे विभाजित किया जा सकता है: अक्षीय स्थापना (इसका क्रॉस सेक्शन इंस्टॉलेशन के बाद अक्षीय रूप से विकृत है) और रेडियल इंस्टॉलेशन (इसका क्रॉस सेक्शन स्थापना के बाद रेडियल रूप से विकृत है)।

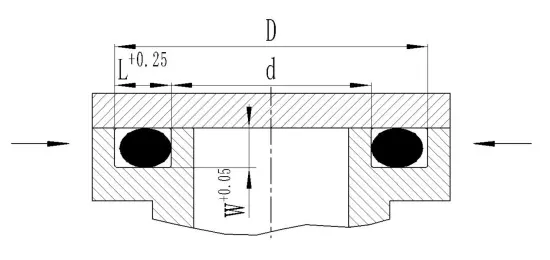

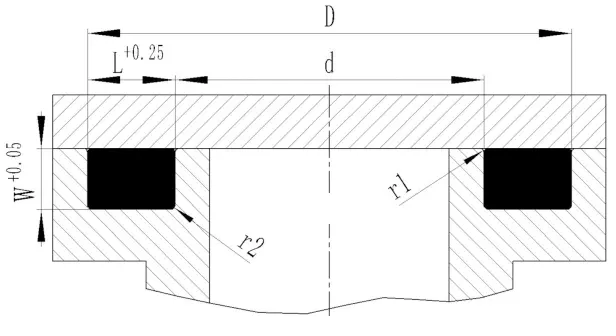

①axial स्थैतिक सील

आंतरिक दबाव: ओ-रिंग का बाहरी व्यास और नाली डी का बाहरी व्यास मूल रूप से 1 ~ 3%के करीब या उससे अधिक होना चाहिए।

बाहरी दबाव: ओ-रिंग का आंतरिक व्यास नाली के आंतरिक व्यास डी से थोड़ा या थोड़ा छोटा होना चाहिए, लेकिन 6%से कम नहीं।

तालिका 1-3 अक्षीय स्थैतिक सील स्थापना नाली आयाम

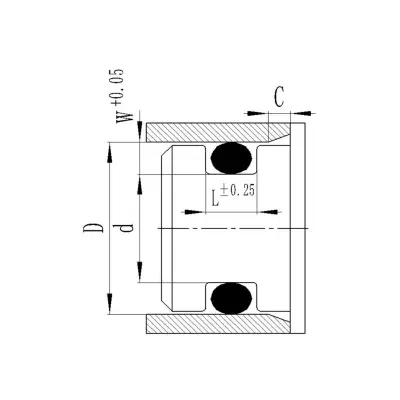

②radial स्थैतिक सील

रेडियल होल सील: इंस्टॉलेशन ग्रूव शाफ्ट पर है, और ओ-रिंग का आंतरिक व्यास नाली के नीचे के व्यास डी के बराबर या थोड़ा छोटा है।

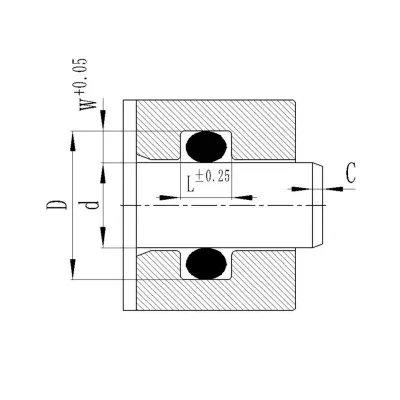

रेडियल शाफ्ट सील: इंस्टॉलेशन ग्रूव छेद में है, और ओ-रिंग का आंतरिक व्यास और सील शाफ्ट व्यास डी जितना संभव हो उतना करीब है।

③vacuum सील (स्थैतिक सील)

वैक्यूम पैकेजिंग विशेष परिस्थितियों में एक ओ-रिंग सील है, और सील प्रणाली का दबाव 1 मानक वातावरण (101.325kpa) से कम है।

इसके एप्लिकेशन और इंस्टॉलेशन ग्रूव साइज़ की आवश्यकताएं इस प्रकार हैं:

एक। इंस्टॉलेशन ग्रूव स्पेस लगभग 100% विरूपण के बाद ओ-रिंग की मात्रा से भरा हुआ है, जो संपर्क क्षेत्र को बढ़ा सकता है और इलास्टोमर के माध्यम से प्रसार समय को लम्बा कर सकता है।

बी। ओ-रिंग क्रॉस सेक्शन का संपीड़न विरूपण लगभग 30%है।

सी। वैक्यूम ग्रीस का उपयोग किया जाना चाहिए (रिसाव को कम करने के लिए)।

डी। स्थापना खांचे की प्रत्येक सतह की सतह खुरदरापन को हाइड्रोलिक स्थिर सील की आवश्यकताओं से अधिक माना जाना चाहिए, और संपर्क सीमा एफ़टीपी का प्रतिशत 50%से अधिक होना चाहिए।

ई। ओ-रिंग उन सामग्रियों से बना होना चाहिए जो गैस, कम पारगम्यता और कम संपीड़न विरूपण के साथ संगत हैं। यहां, हम फ्लोरोरुबर के उपयोग की सलाह देते हैं।

④radial हाइड्रोलिक डायनेमिक सील

चूंकि आंदोलन के दौरान ओ-रिंग को विस्थापित किया जाएगा, इसलिए इसका आवेदन कम दबाव (रिंग रिंग को बनाए रखने के बिना) और गति (पारस्परिक गति = 0.5m/s; रोटरी गति = 2.0m/s) तक सीमित है।

3। कठोरता कारक

सी-रिंग सामग्री की कठोरता सील प्रदर्शन के मूल्यांकन के लिए महत्वपूर्ण संकेतकों में से एक है। ओ-रिंग की कठोरता ओ-रिंग के संपीड़न और नाली के अधिकतम स्वीकार्य एक्सट्रूज़न गैप को निर्धारित करती है। आम तौर पर, किनारे A70 का नाइट्राइल रबर प्रदान किया जाता है, जो अधिकांश उपयोग की स्थितियों को पूरा कर सकता है।

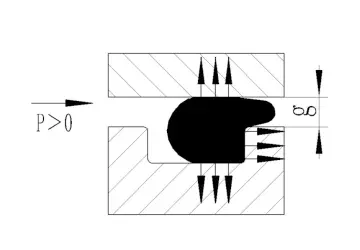

4। एक्सट्रूज़न गैप

अधिकतम स्वीकार्य एक्सट्रूज़न गैप जी मैक्स सिस्टम दबाव, ओ-रिंग के क्रॉस-अनुभागीय व्यास और सामग्री की कठोरता से संबंधित है। आम तौर पर, काम का दबाव जितना अधिक होगा, अधिकतम स्वीकार्य एक्सट्रूज़न गैप जी मैक्स जितना छोटा होगा। यदि गैप जी स्वीकार्य सीमा से अधिक हो जाता है, तो यह ओ-रिंग को बाहर निकालने या क्षतिग्रस्त होने का कारण होगा।

यह रेडियल डायनेमिक सील में एक रिटेनिंग रिंग का उपयोग करने की सिफारिश की जाती है, जो ओ-रिंग को रेडियल गैप में निचोड़ा जाने से रोक सकता है और काम के दबाव को भी बढ़ा सकता है। जब दबाव 5MPA से अधिक हो जाता है और आंतरिक व्यास> 50 मिमी होता है, और दबाव 10MPa से अधिक होता है और आंतरिक व्यास <50 मिमी है, तो इसे रिटेनिंग रिंग का उपयोग करने की सिफारिश की जाती है।

स्थैतिक सीलिंग अनुप्रयोगों के लिए, H7/G6 से मेल खाने की सिफारिश की जाती है।

5। तन्यता और संपीड़न दर

जब ओ-रिंग नाली में स्थापित किया जाता है, तो इसे एक निश्चित सीमा तक फैलाया और संकुचित किया जाएगा। यदि स्ट्रेचिंग और संपीड़न मान बहुत बड़े हैं, तो ओ-रिंग का क्रॉस सेक्शन अत्यधिक बढ़ा या कम हो जाएगा। इसके सीलिंग प्रभाव को प्रभावित नहीं करने के लिए, निम्नलिखित दो बिंदुओं का सख्ती से पालन करने की सिफारिश की जाती है:

(1) रेडियल होल सीलिंग के लिए: ओ-रिंग अधिमानतः एक स्ट्रेच्ड स्टेट (यानी डी> डी 2) में है, और अधिकतम स्वीकार्य स्ट्रेचिंग दर 6%है, क्योंकि 1%स्ट्रेचिंग क्रॉस-सेक्शनल व्यास डब्ल्यू को 0.5%तक कम कर देगा।

बढ़ाव = (डी -2/डी 2) × 100% × 6%

समीकरण में: डी-रेडियल होल सील में बढ़ते नाली के नीचे का व्यास

डी 2-ओ-रिंग का आंतरिक व्यास

(2) रेडियल शाफ्ट सील के लिए, ओ-रिंग को अधिमानतः इसकी परिधि (यानी डी 1> डी) के साथ संपीड़ित किया जाता है, और अधिकतम स्वीकार्य परिधि संपीड़न दर 3%है।

संपीड़न अनुपात = (d1-d)/d1 × 100% ＜ 3%

समीकरण में: ओ-रिंग का D1-Uter व्यास

रेडियल शाफ्ट सील में बढ़ते नाली के डी-बॉटम व्यास

6। ओ-रिंग्स का उपयोग शाफ्ट सील के रूप में किया जाता है

ओ-रिंग्स का उपयोग कम गति वाले रोटेशन और लघु-चक्र घूर्णन शाफ्ट के लिए सील के रूप में भी किया जा सकता है। जब परिधि की गति 0.5m/s से कम होती है, तो O- रिंग चयन सामान्य डिजाइन मानकों पर आधारित हो सकता है; जब परिधि की गति 0.5m/s से अधिक होती है, तो इस घटना पर विचार करना आवश्यक है कि लम्बी रबर की अंगूठी गर्म होने के बाद सिकुड़ जाएगी (जूल हीट घटना), इसलिए सीलिंग रिंग के आंतरिक व्यास को सील किए गए शाफ्ट के व्यास से लगभग 2% बड़ा होने के लिए चुना जाता है, और उपरोक्त फेनोमीनन से बच सकते हैं। ओ-रिंग को खांचे में स्थापित करने के बाद, यह एक अच्छा नाली बनाने के लिए रेडियल रूप से संकुचित होता है, जिससे स्नेहन की स्थिति में सुधार होता है।

7। स्थापना संपीड़न बल

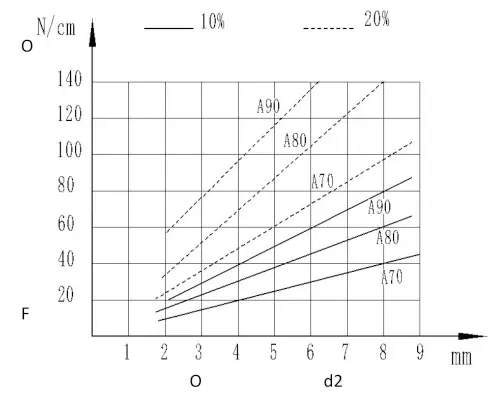

स्थापना के दौरान, संपीड़न बल प्रारंभिक संपीड़न की डिग्री और सामग्री की कठोरता से संबंधित है। यह आंकड़ा यूनिट संपीड़न बल और सील परिधि के क्रॉस-सेक्शनल व्यास प्रति सेंटीमीटर के बीच संबंध को दर्शाता है, जिसका उपयोग ओ-रिंग स्थापित करते समय संपीड़न बल के आकार का अनुमान लगाने के लिए किया जाता है।

स्थानीय संरचना अभिकल्प

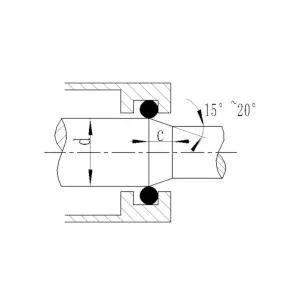

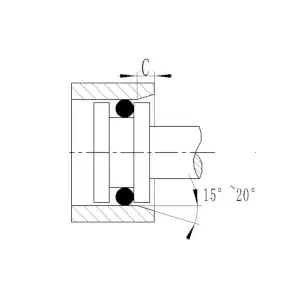

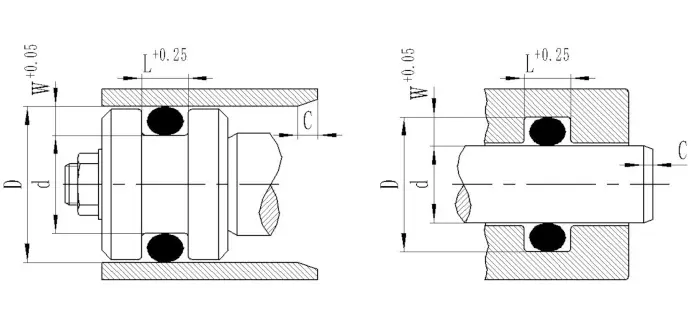

क्योंकि ओ-रिंग को स्थापना के दौरान निचोड़ा जाएगा, गंभीर क्षति से बचने के लिए, छेद के अंत या शाफ्ट के अंत को 15 ° ~ 20 ° Chamfer में संसाधित किया जाना चाहिए, और किनारों को गोल किया जाना चाहिए और burrs को हटा दिया जाना चाहिए। यदि ओ-रिंग को स्थापना के दौरान एक अनुप्रस्थ छेद से गुजरना है, तो संक्रमण छेद को भी चमड़ा या गोल किया जाना चाहिए।

छेद

शाफ्ट

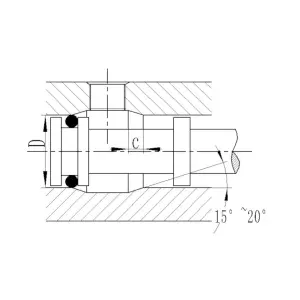

संक्रमण छेद की चैन्फिंग/राउंडिंग

तालिका 1-10 न्यूनतम Chamfer लंबाई cमिन

Chamfer सतह खुरदरापन: RZ≤4.0μm RA grion0.8μm

आकार और सतह दोषों के अनुमेय विचलन

हम ओ-रिंग्स के आकार और सतह दोषों को दो श्रेणियों में वर्गीकृत करते हैं: एन और एस।

(1) एन: हमारी मानक गुणवत्ता का प्रतिनिधित्व करता है, जो पूरी तरह से उच्च गुणवत्ता की आवश्यकताओं और दैनिक अनुप्रयोगों को पूरा कर सकता है।

(२) एस: आकार और सतह के दोषों के लिए बहुत उच्च आवश्यकताओं वाले अवसरों के लिए उपयुक्त, आमतौर पर बड़े उत्पादन और उच्च लागत की आवश्यकता होती है।

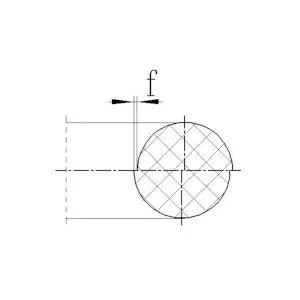

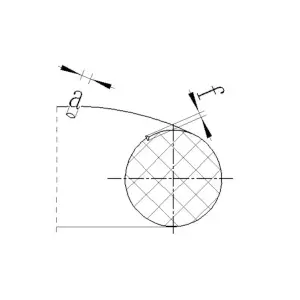

मोल्ड मिसलिग्न्मेंट डी

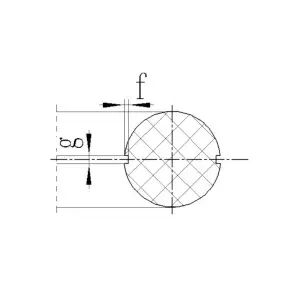

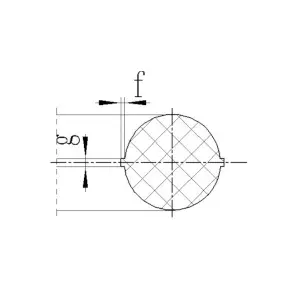

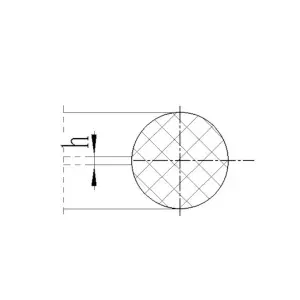

मोल्ड विभाजन फ्लैश एच

मोल्ड विभाजन संकोचन

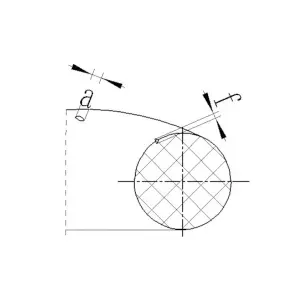

अत्यधिक ट्रिमिंग

प्रवाह चिह्न

अन्य दोष

भंडारण मार्गदर्शिका

दीर्घकालिक भंडारण के कारण ओ-रिंग्स के भौतिक और रासायनिक गुणों से बचने के लिए, यह सुनिश्चित करने के लिए एक उचित भंडारण वातावरण आवश्यक है कि ओ-रिंग दीर्घकालिक भंडारण के दौरान प्रभावित नहीं होते हैं।

भंडारण के दौरान, निम्नलिखित बिंदुओं को देखा जाना चाहिए:

(1) भंडारण का वातावरण सूखा, धूल-मुक्त और अच्छी तरह से हवादार होना चाहिए;

(2) तापमान +15 ℃ से ऊपर होना चाहिए लेकिन +20 ℃ से अधिक नहीं;

(3) जितना संभव हो उतना खोखले पैकेजिंग बैग में स्टोर करें, और ओ-रिंग की सामग्री को नुकसान पहुंचाने वाली सामग्री से बचें;

(४) भंडारण वातावरण में प्रत्यक्ष सूर्य के प्रकाश से बचें और पराबैंगनी प्रकाश स्रोतों से दूर रहें;

(५) भंडारण करते समय, ओ-रिंग एक तनाव-मुक्त स्थिति में होना चाहिए, अर्थात्, खिंचाव नहीं, संकुचित नहीं, और विकृत नहीं:

(६) स्ट्रिंग के साथ टाई करना या धातु के हिस्सों पर लटका देना मना है।
