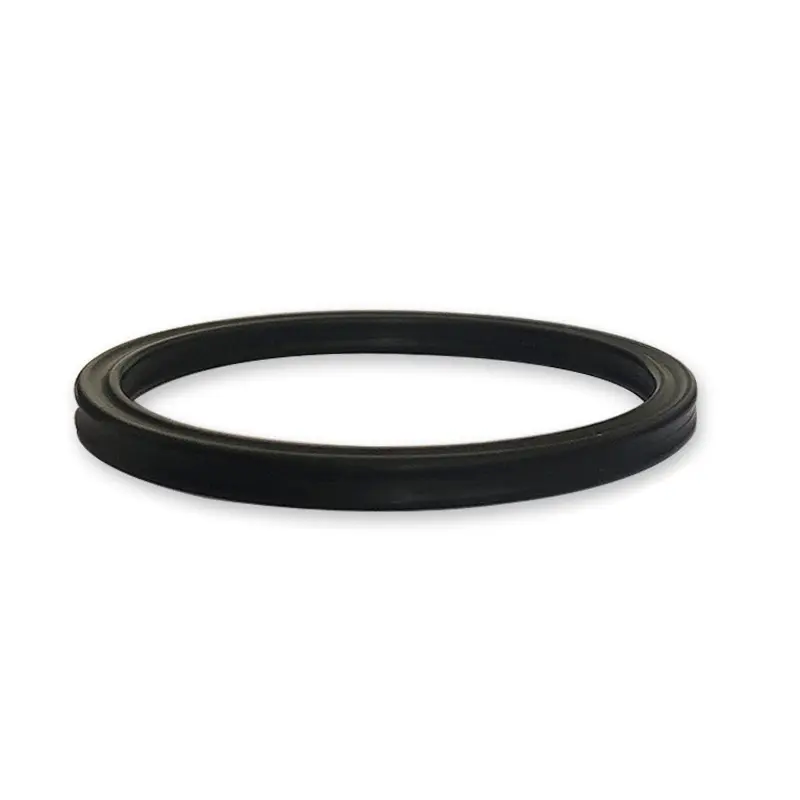

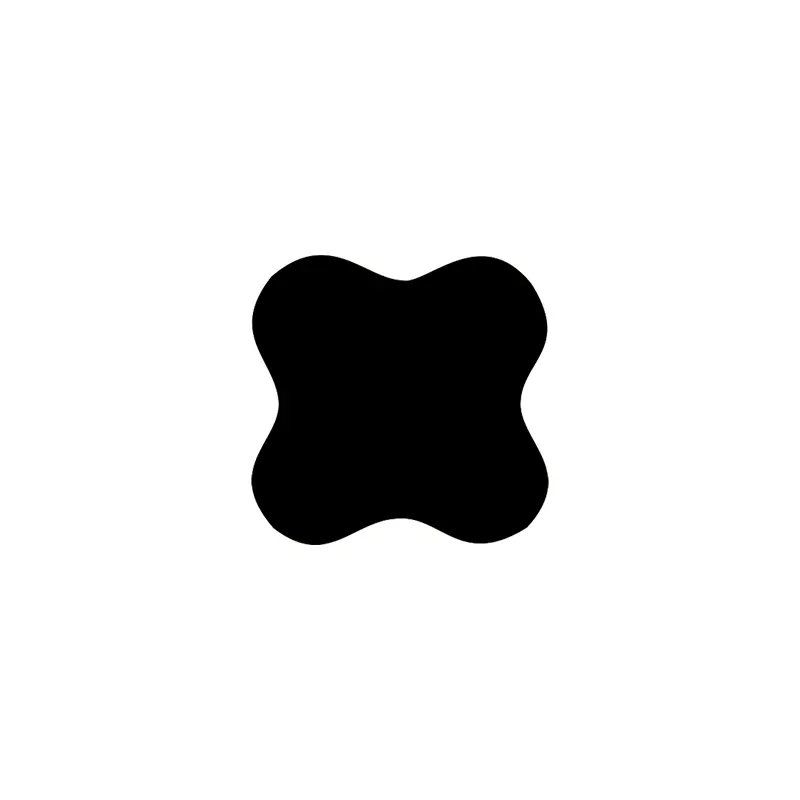

स्टार के आकार की सीलिंग रिंग एक एक्स-जैसे आकार के साथ एक चार-लिपल सील है, इसलिए इसे एक्स-रिंग भी कहा जाता है। यह ओ-रिंग के आधार पर एक सुधार और वृद्धि है। इसके क्रॉस-सेक्शनल आयाम अमेरिकी AS568A मानक के ओ-रिंग के समान हैं, और यह मूल रूप से ओ-रिंग के उपयोग को बदल सकता है।
ओ-रिंग की तुलना में, स्टार के आकार की सीलिंग रिंग सीलिंग होंठों के बीच एक स्नेहन गुहा बनाता है, जिसमें एक छोटा घर्षण प्रतिरोध और एक छोटा सा शुरुआती प्रतिरोध होता है। क्योंकि इसका फ्लैश एज क्रॉस सेक्शन के अवतल भाग में स्थित है, सीलिंग प्रभाव बेहतर है। गैर-गोलाकार क्रॉस सेक्शन प्रभावी रूप से पारस्परिक गति के दौरान रोलिंग घटना से बचता है।
स्टार के आकार की सीलिंग रिंग की आवेदन सीमा बहुत चौड़ी है। तापमान, दबाव और मध्यम के अनुसार उपयुक्त सामग्री चुनें। स्टार के आकार की सीलिंग रिंग को दिए गए एप्लिकेशन के अनुकूल बनाने के लिए, सभी काम करने वाले मापदंडों के बीच आपसी बाधाओं पर विचार किया जाना चाहिए। एप्लिकेशन रेंज का निर्धारण करते समय, शिखर तापमान, निरंतर काम करने वाले तापमान और ऑपरेटिंग चक्र पर विचार किया जाना चाहिए। घूर्णन के अवसरों में, घर्षण गर्मी के कारण होने वाले तापमान में वृद्धि पर भी विचार किया जाना चाहिए।
यह एक्स-आकार की सीलिंग रिंग एक स्व-कसने वाली सीलिंग तत्व है। प्रारंभिक अवस्था में सीलिंग बल संपीड़न राशि और सामग्री की कठोरता पर निर्भर करता है। जैसे -जैसे सिस्टम दबाव बढ़ता है, सीलिंग रिंग के संपीड़न विरूपण में वृद्धि होगी, और कुल सीलिंग बल में वृद्धि होगी, जिससे एक विश्वसनीय सील बन जाएगा।
उत्पाद सुविधाएँ और अनुप्रयोग:
स्टार के आकार की सीलिंग रिंग का चयन
स्थैतिक सीलिंग या पारस्परिक रूप से रैखिक गति
(1) होल सीलिंग: स्टार के आकार की सीलिंग रिंग का आंतरिक व्यास खांचे के साथ संगत होना चाहिए, या लगभग 2% से कम खांचे के नीचे व्यास। क्योंकि पूर्व-संपीड़न द्वारा उत्पन्न पूर्व-संपीड़न बल प्रभावी रूप से सील की अंगूठी को घुमा और रोलिंग से रोक सकता है।
(2) शाफ्ट सीलिंग: स्टार के आकार की सीलिंग रिंग का आंतरिक व्यास शाफ्ट के बाहरी व्यास के बराबर या थोड़ा बड़ा होना चाहिए, जिसे 1%के भीतर नियंत्रित किया जा सकता है। सील की अंगूठी को स्थापित करना आसान होगा और एक लंबी सेवा जीवन होगा।
रोटरी सीलिंग
स्टार के आकार की अंगूठी का आंतरिक व्यास शाफ्ट के व्यास से लगभग 2 ~ 5% बड़ा है। क्योंकि सील की अंगूठी घुमाव और गर्मी उत्पन्न करेगी जब इसका उपयोग रोटेशन में किया जाता है, और इलास्टोमर हीटिंग (जूल हीटिंग प्रभाव) के बाद सिकुड़ जाएगा। सील रिंग के स्नेहन और विश्वसनीय संचालन को सुनिश्चित करने के लिए, शाफ्ट व्यास की तुलना में एक बड़े आंतरिक व्यास के साथ एक स्टार के आकार की अंगूठी का चयन किया जाना चाहिए। आम तौर पर, एक छोटे क्रॉस-सेक्शन के साथ एक सील रिंग स्थैतिक सीलिंग की जरूरतों को पूरा कर सकती है, और इसके विपरीत, एक बड़े क्रॉस-सेक्शन के साथ एक सील रिंग का उपयोग गतिशील सीलिंग की आवश्यकताओं को पूरा करने के लिए किया जाना चाहिए। उच्च दबाव या बड़े एक्सट्रूज़न गैप के मामले में, उच्च कठोरता के साथ एक रबर सामग्री का चयन करने की आवश्यकता है। सबसे अच्छा तरीका उच्च दबाव एक्सट्रूज़न से नुकसान को रोकने के लिए एक PTFE बैकिंग रिंग जोड़ना है।
सामग्री
सामग्री आम तौर पर शॉ ए 70 नाइट्राइल रबर एनबीआर है। अन्य सामग्री ओ-रिंग्स के लिए उपयोग की जाने वाली सामग्रियों को संदर्भित कर सकती है।
| तालिका 2-1 प्रदर्शन पैरामीटर | ||||
| तकनीकी मापदण्ड | गतिशील मुहर | स्थैतिक मुहर | ||
| पारस्परिक गति | घूर्णी गति | |||
| कार्य का दबाव (एमपीए) | रिटेनिंग रिंग के साथ | 30 | 15 | 40 |
| रिंग को बनाए रखने के बिना | 5 | - | 5 | |
| गति (एम/एस) | 0.5 | 2.0 | - | |
| तापमान (℃) | सामान्य अवसर: -30 ℃ ~+110 ℃ | |||
| विशेष सामग्री: -60 ℃ ~+200 ℃ | ||||
| रोटेशन के अवसर: -30 ℃ ~+80 ℃ | ||||

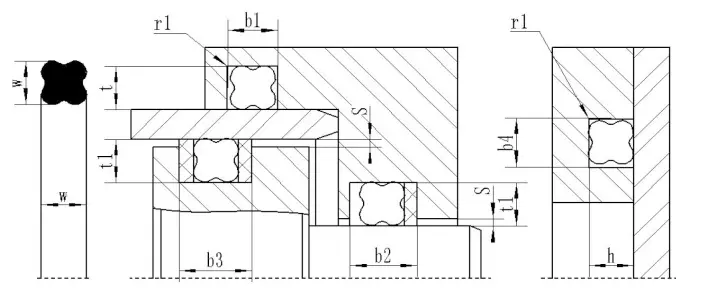

स्टार रिंग की सिफारिश नाली डिजाइन
| स्टार के आकार का सीलिंग रिंग-एक्स-रिंग (अमेरिकन स्टैंडर्ड AS568A) | |||||||||

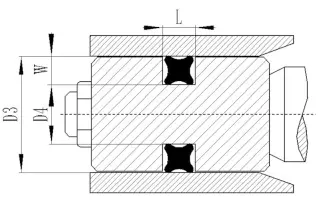

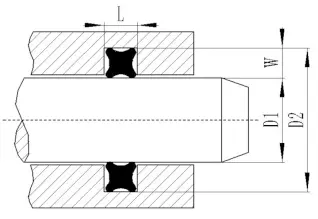

| पिस्टन रॉड सील (शाफ्ट के लिए) | पिस्टन सील (छेद) | ||||||||
 |
 |
||||||||
| उत्पाद मॉडल | विनिर्देश और आयाम | रॉड सील | पिस्टन सील | स्लॉट चौड़ाई |
|
||||
| आंतरिक व्यास dn | क्रॉस-सेक्शनल व्यास सी.एस. | डी 1 | डी 2 | डी 3 | डी 4 | L | W | ||
| AS001 AS002 AS003 |
0.74 1.07 1.42 |
1.02 1.27 1.52 |
|
|
|
|
|
|
|
| AS004 AS005 AS006 |
1.78 2.57 2.9 |
1.78 1.78 1.78 |
3 | 6.1 | 6 | 2.9 | 2 | 1.55 | |
| AS007 AS008 AS009 |
3.68 4.47 5.28 |
1.78 1.78 1.78 |
3.5 4.5 5 |
6.6 7.6 8.1 |
7 8 9 |
3.9 4.9 5.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS010 AS011 AS012 |
6.07 7.65 9.25 |
1.78 1.78 1.78 |
6 8 9 |
9.1 11.1 12.1 |
10 11 13 |
6.9 7.9 9.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS013 AS014 AS015 |
10.82 12.42 14 |
1.78 1.78 1.78 |
11 13 14 |
14.1 16.1 17.1 |
15 17 18 |
11.9 13.9 14.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS016 AS017 AS018 |
15.6 17.17 18.77 |
1.78 1.78 1.78 |
16 17 19 |
19.1 20.1 22.1 |
20 21 23 |
16.9 17.9 19.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS019 AS020 AS021 |
20.35 21.95 23.52 |
1.78 1.78 1.78 |
21 22 24 |
24.1 25.1 27.1 |
25 26 28 |
21.9 22.9 24.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS022 AS023 AS024 |
25.12 26.7 28.3 |
1.78 1.78 1.78 |
26 27 29 |
29.1 30.1 32.1 |
30 31 33 |
26.9 27.9 29.9 |
2 2 2 |
1.55 1.55 1.55 |
|
