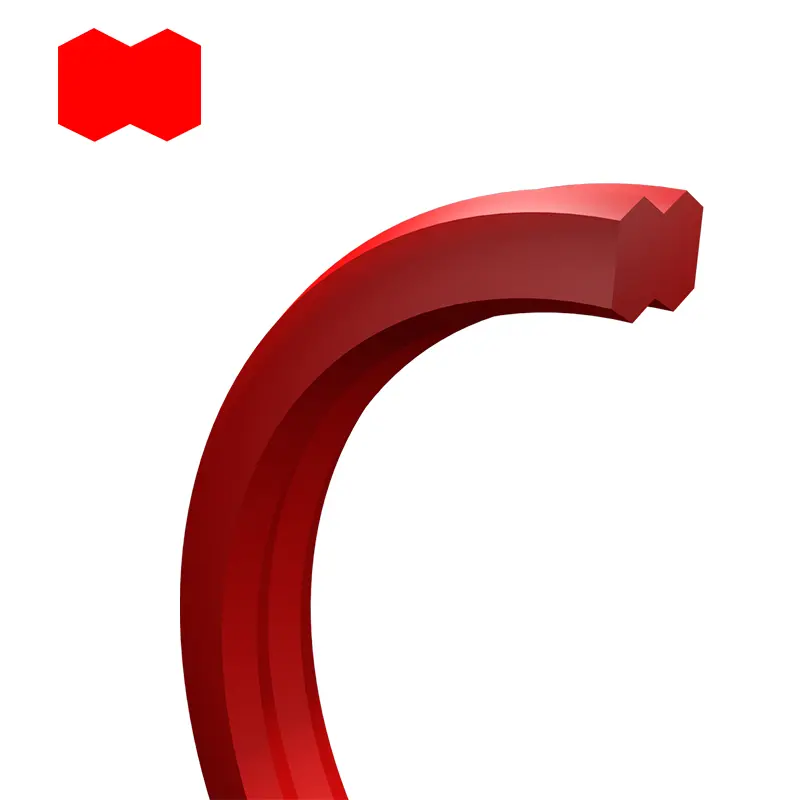

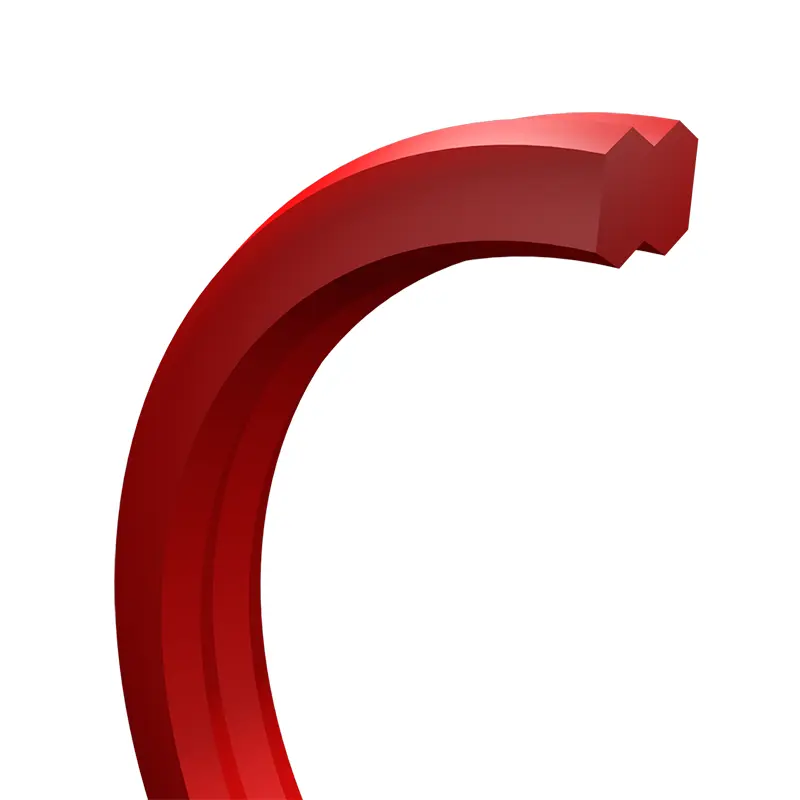

वर्तमान हाइड्रोलिक सिलेंडर डिज़ाइन में, ओ-रिंग्स या ओ-रिंग + रिटेनिंग रिंग संयोजन मुख्य रूप से स्टेटिक सील के रूप में उपयोग किया जाता है। हालांकि, इस सीलिंग समाधान में विधानसभा के दौरान कुछ जोखिम हैं क्योंकि ओ-रिंग को मुड़ दिया जा सकता है और रिटेनिंग रिंग की स्थिति इष्टतम नहीं हो सकती है। यह समाधान दबाव धड़कन और गंदगी की घुसपैठ के मामले में नुकसान को भी दर्शाता है। इस मामले में, डम्बल के आकार की सीलिंग रिंग को एक एकल मूल के स्थिर हाइड्रोलिक सील के रूप में एक आदर्श विकल्प के रूप में इस्तेमाल किया जा सकता है।
उत्पाद सुविधाएँ और अनुप्रयोग:
तकनीकी डाटा
दबाव: 50mpa तक।
तापमान: -35 ℃ ...+110 ℃।
सामग्री: पॉलीयुरेथेन।
स्थापना आवश्यकताएं
(1) इंस्टॉलेशन Chamfer C को खांचे की गहराई W (मिमी) के मान के अनुसार चुना जाता है
जब w <3; C3।
जब w> 3; C5।
(२) सतह खत्म
| सील प्रकार | सतह | आरए | आरजेड | आरमैक्स |
| रेडियल सील | संभोग सतहों (बोर, पिस्टन, शाफ्ट) | ≤1.6 | ≤6.3 | ≤10 |
| नाली | ≤3.2 | ≤6.3 | ≤16 | |
| नाली | ≤3.2 | ≤6.3 | ≤16 |
(३) डम्बल के आकार की सीलिंग रिंग में निम्नलिखित परीक्षण स्थितियों के तहत कोई रिसाव नहीं है और एक्सट्रूज़न के लिए बहुत प्रतिरोधी है।
|
|
उच्च वोल्टेज परीक्षण | दबाव स्पंदन परीक्षण |
| दबाव पी | 40/52MPA | 30MPA |
| तापमान टी | 100 ℃/80 ℃ | 60 ℃ अधिकतम ईंधन टैंक तापमान |
| मध्यम | हाइड्रोलिक तेल एचएलपी 46 | हाइड्रोलिक तेल एचएलपी 46 |
| परीक्षण की शर्तों के तहत | 72h | 500000 दबाव स्पंदन |

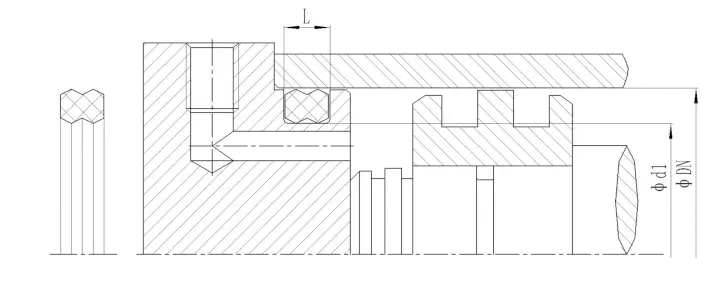

(४) इष्टतम सीलिंग गैप:
सिलेंडर बोर - H8
गाइड आस्तीन - G6
चूंकि सील एक्सट्रूज़न के लिए बहुत प्रतिरोधी है, इसलिए 0.2 मिमी का एक रेडियल सीलिंग गैप एस प्राप्त किया जा सकता है।
कम तापमान के उपयोग में, गाइड आस्तीन से सिलेंडर बोर और पिस्टन रॉड तक विचलन से बचा जाना चाहिए।
स्थापना सिफारिशें
फ़ायदा
ओ-रिंग्स या ओ-रिंग + रिटेनिंग रिंग संयोजनों की तुलना में, डम्बल सील के निम्नलिखित फायदे हैं:
(१) ट्विस्टिंग के लिए बहुत प्रतिरोधी
(२) स्थापित करना आसान है
(३) लंबी सेवा जीवन
(४) उच्च दबाव प्रतिरोध
आवेदन
डम्बल सील आमतौर पर हाइड्रोलिक सिलेंडर में उपयोग की जाती हैं, जैसे:
(१) फोर्कलिफ्ट्स
(२) निर्माण मशीनरी हाइड्रोलिक्स
(३) औद्योगिक हाइड्रोलिक्स
(४) मशीन टूल्स
(५) इंजेक्शन मोल्डिंग मशीन
(६) हाइड्रोलिक प्रेस
(() कारतूस वाल्व
