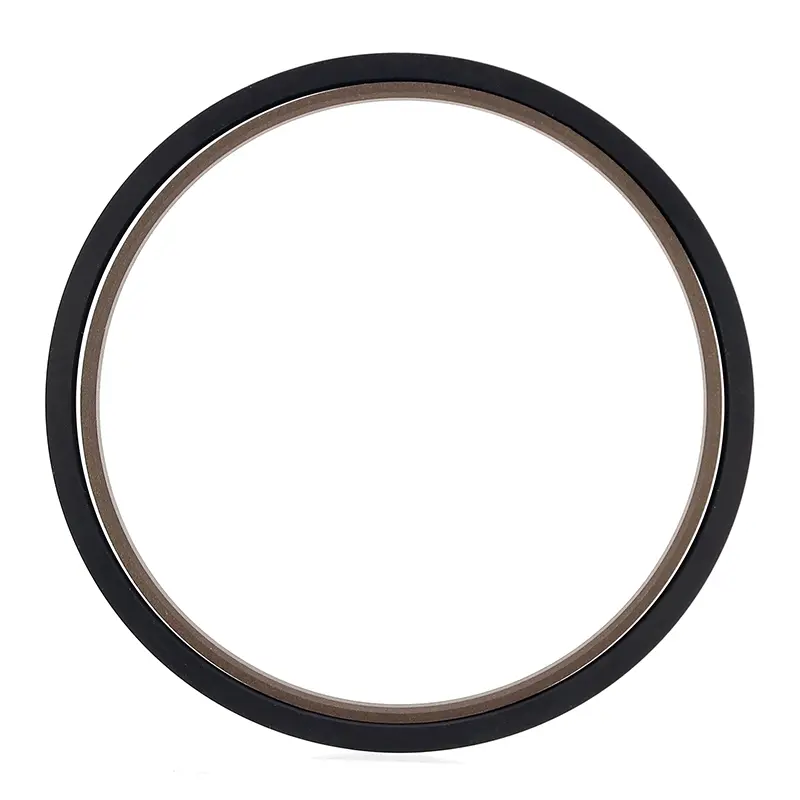

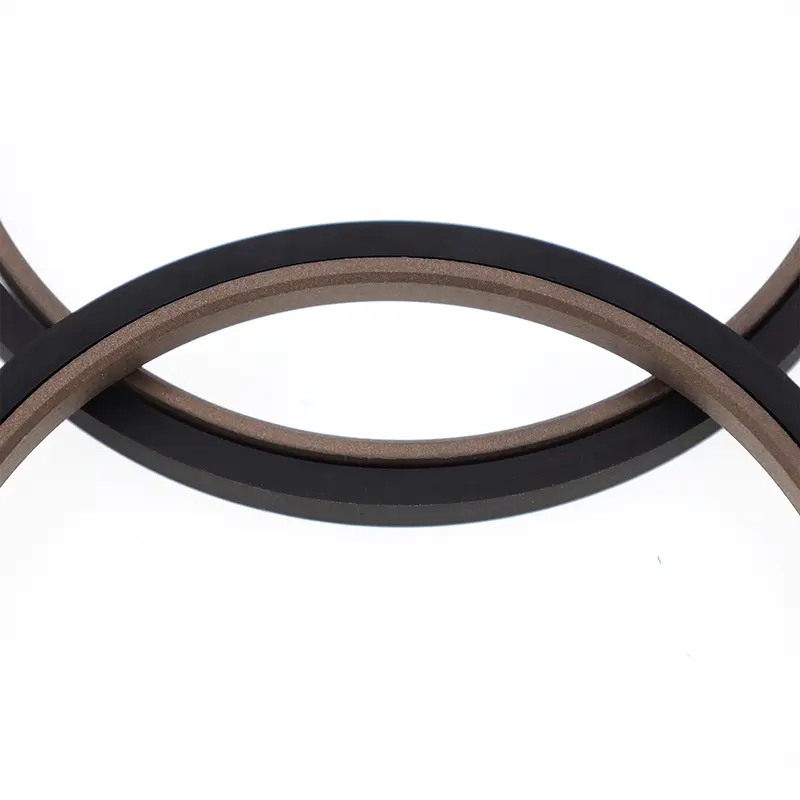

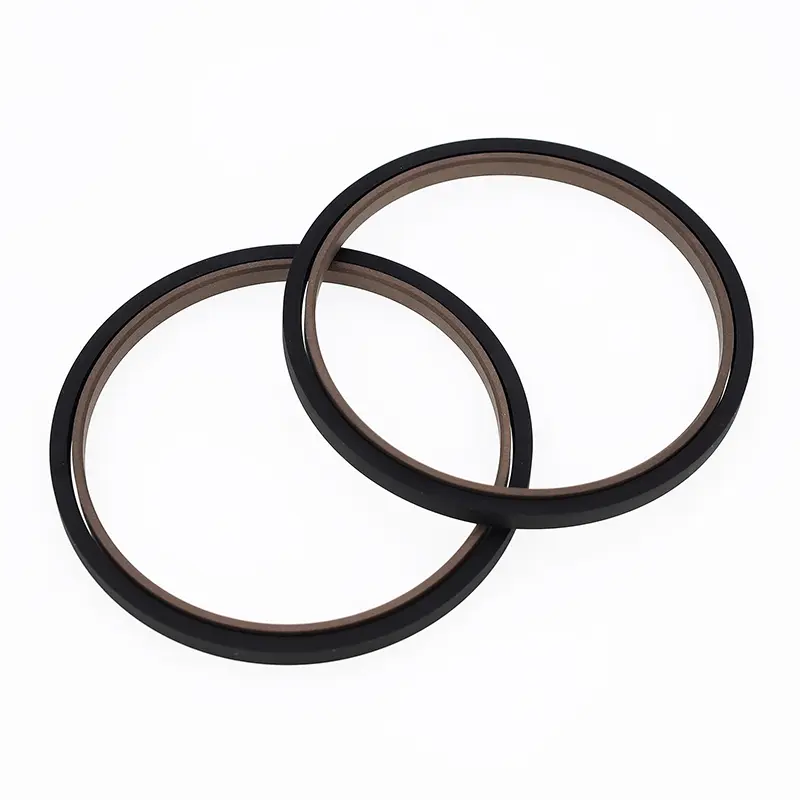

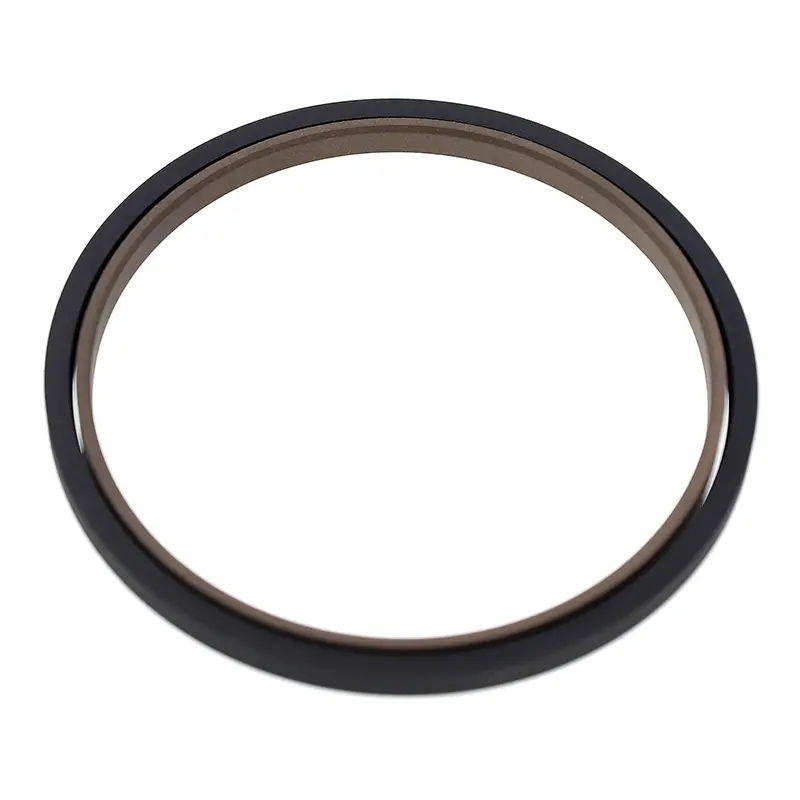

पिस्टन छड़ों के लिए आयताकार संयोजन सील में एक पीटीएफई से भरी आयताकार सीलिंग रिंग और एक आयताकार रबर रिंग होती है। यह प्रत्यागामी हाइड्रोलिक और वायवीय अनुप्रयोगों में द्विदिश दबाव सीलिंग के लिए उपयुक्त है। आयताकार रिंग रेडियल बल प्रदान करती है और सील रिंग के घिसाव की भरपाई करती है। 30 मिमी से कम रॉड व्यास के लिए, एक विभाजित (खुली) नाली डिजाइन का उपयोग किया जाना चाहिए।
विशेषताएँ:
1. कम घर्षण, कम प्रारंभिक प्रतिरोध, सुचारू गति, समान गतिशील और स्थैतिक घर्षण, और कोई रेंगना नहीं;
2. हाइड्रोलिक और वायवीय अनुप्रयोगों के लिए दोहरे उद्देश्य वाली सील, द्विदिश दबाव सीलिंग के लिए उपयुक्त;
3. लंबी सेवा जीवन, तेल मुक्त स्नेहन के लिए उपयुक्त;
4. आसान स्थापना और रखरखाव के लिए कॉम्पैक्ट डिजाइन।
लागू परिचालन शर्तें (अत्यधिक मान एक साथ प्रकट नहीं होने चाहिए)
|
दबाव एमपीए |
तापमान ℃ |
गति एम/एस |
मध्यम |
एक्सट्रूज़न गैप एसअधिकतम |
|
≤40 |
-35~+100 (मिलान आयताकार रिंग एनबीआर) |
≤4 |
खनिज आधारित हाइड्रोलिक तेल, ज्वाला मंदक द्रव (एचएफए/एचएफबी), पानी, गैस, आदि। |
0.4 (＜25एमपीए) |
|
-20~+200 (मैचिंग आयताकार रिंग FKM) |
0.2 (＜40एमपीए) |
सामग्री चयन
1. उपलब्ध आयताकार सामग्री: R01 नाइट्राइल रबर (NBR), RO2 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: PTFE2, PTFE3, PTFE4 (सामग्री विवरण देखें)।
आदेश देने का उदाहरण

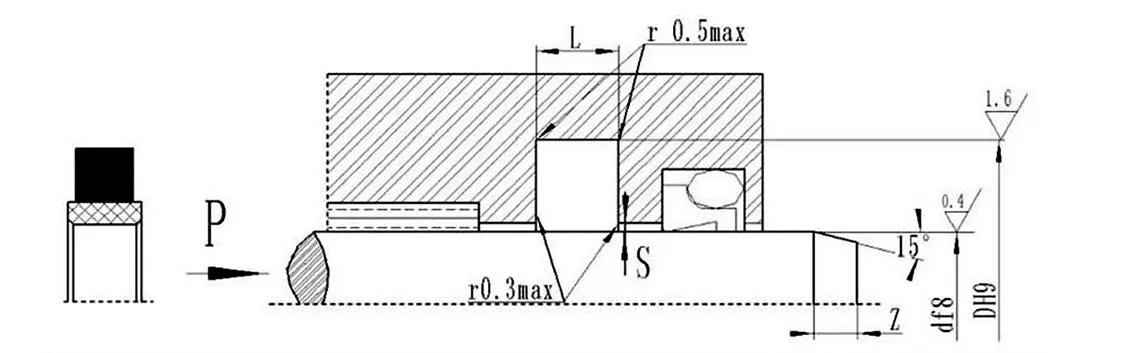

ऑर्डर मॉडल SPN-d*DL-PTFE3-R01: रॉड व्यास*ग्रूव बॉटम डायमीटर*ग्रूव चौड़ाई
एसपीएन मॉडल PTFE3 - संशोधित PTFE सामग्री कोड R01 - आयताकार रिंग सामग्री कोड
