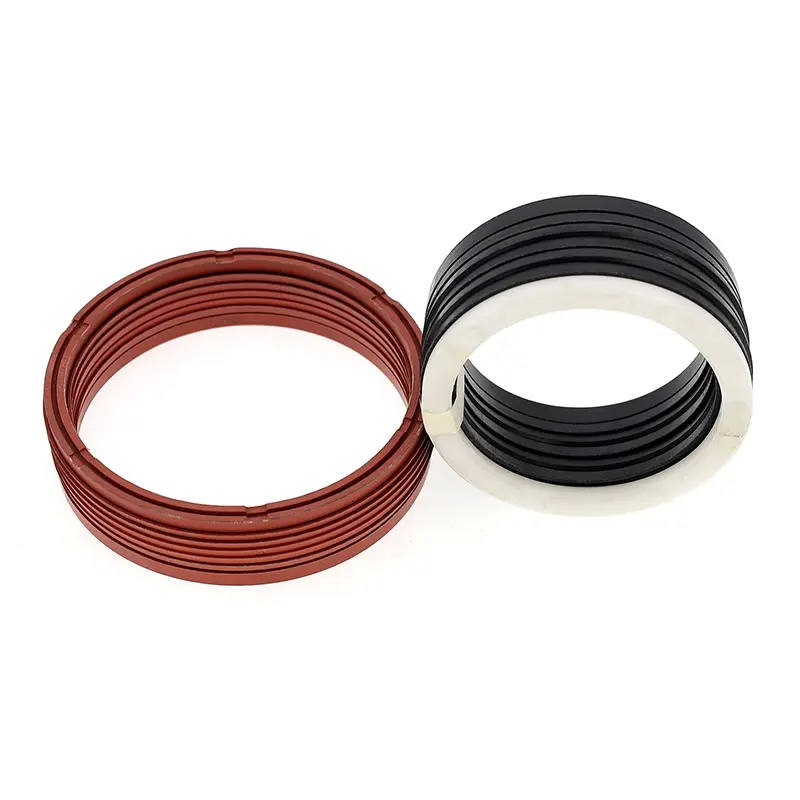

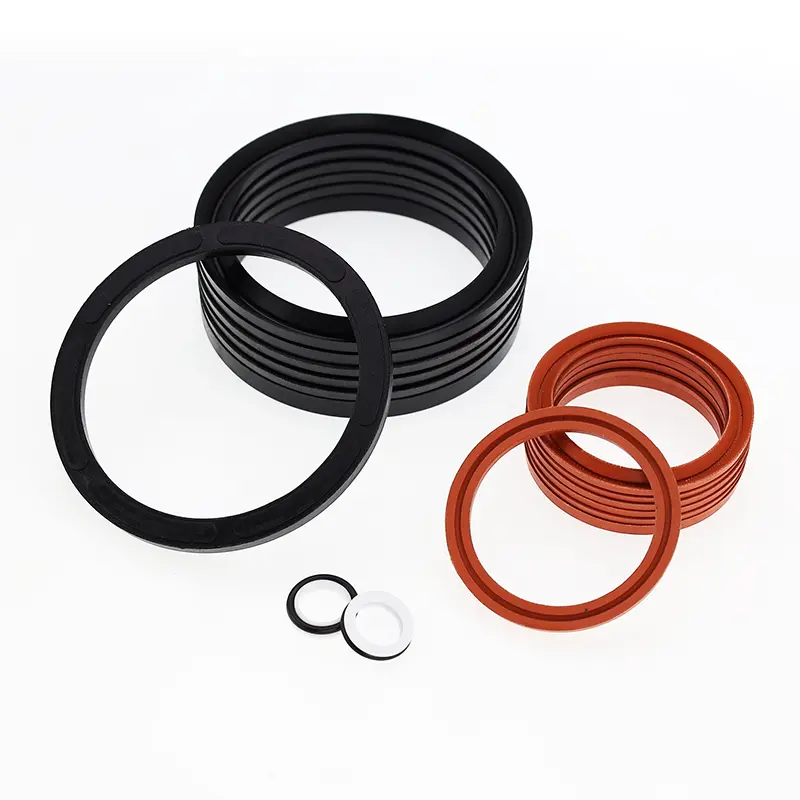

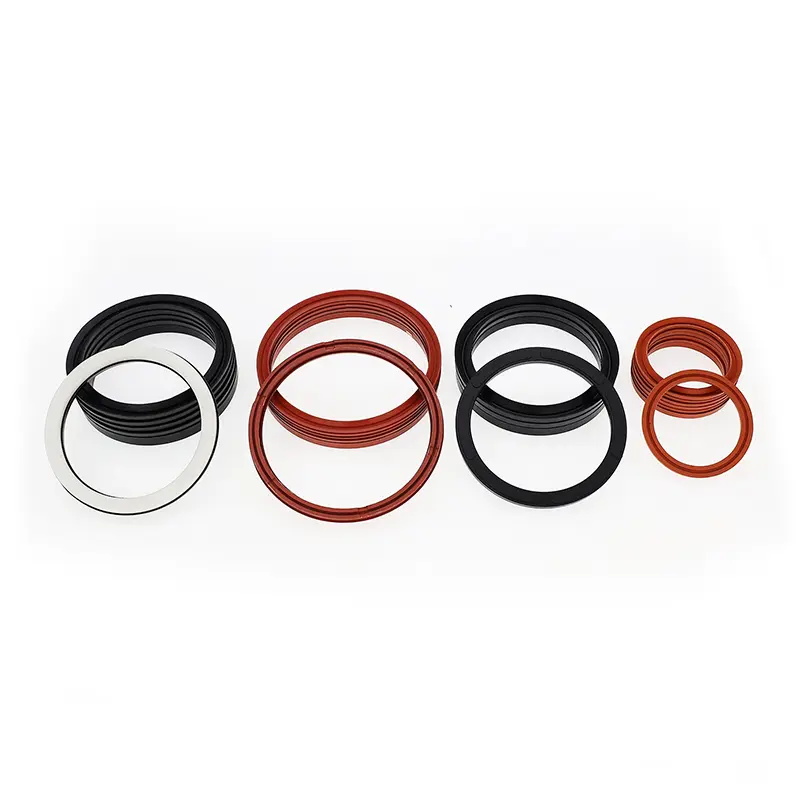

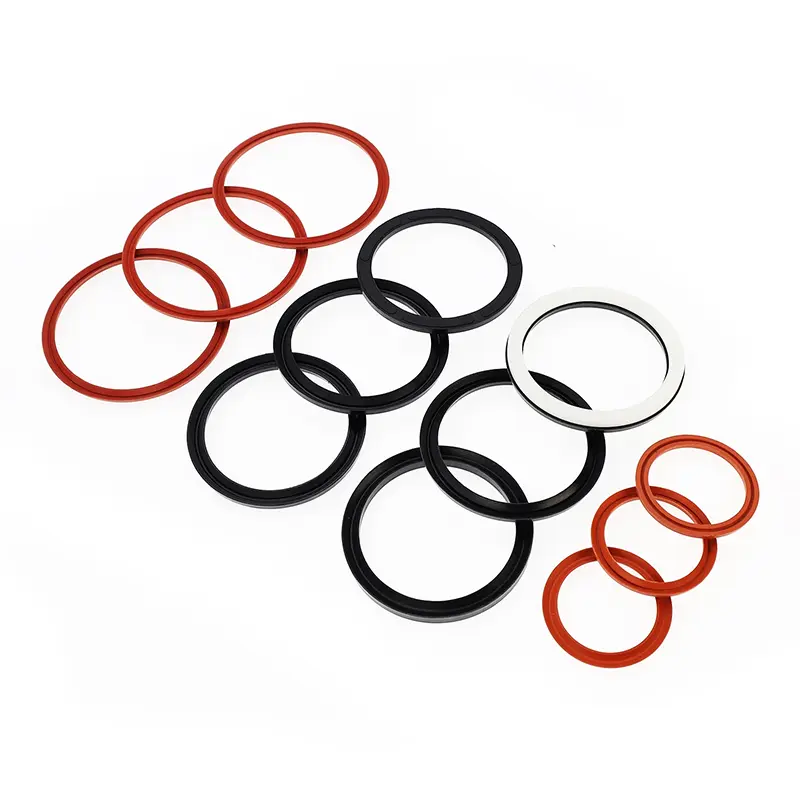

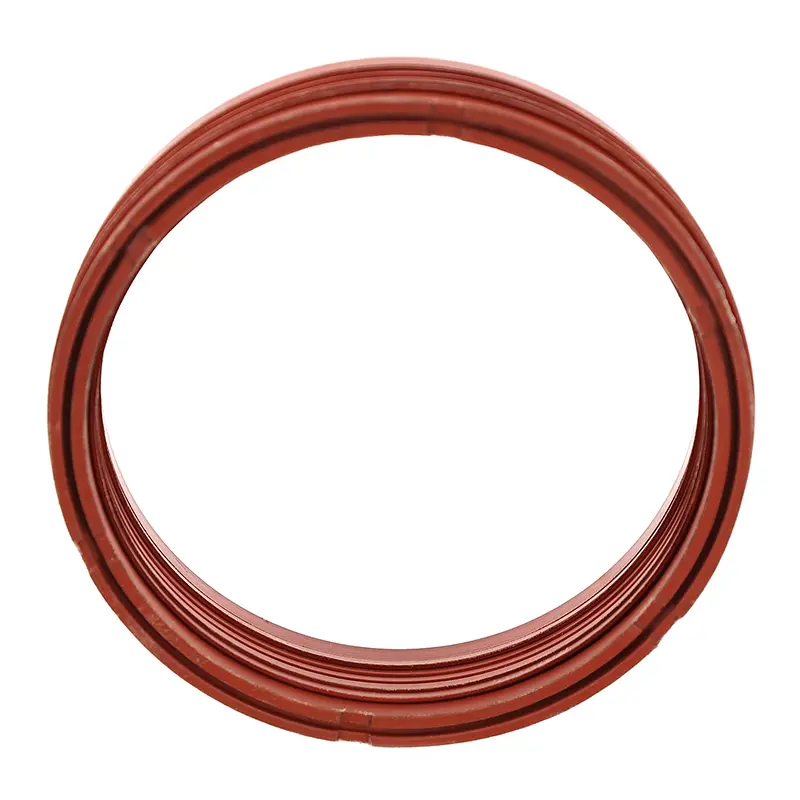

पिस्टन छड़ों के लिए वी-आकार की संयोजन सील में एक सेट (कम से कम तीन) वी-आकार की सीलिंग रिंग, एक संपीड़न रिंग और एक समर्थन रिंग होती है। यह प्रत्यागामी हाइड्रोलिक अनुप्रयोगों में यूनिडायरेक्शनल दबाव सीलिंग के लिए उपयुक्त है। स्थापना के दौरान सीलिंग सामग्री के अनुकूल ग्रीस लगाया जाना चाहिए। इसे एक अखंड (बंद) खांचे में स्थापित नहीं किया जा सकता है।
विशेषताएँ:
1. सामग्रियों की एक विस्तृत श्रृंखला उपलब्ध है, जो विभिन्न अनुप्रयोगों के अनुरूप इष्टतम समायोजन की अनुमति देती है।
2. कठोर परिचालन स्थितियों में उपयोग के लिए उपयुक्त, लगभग सभी मीडिया और मांग वाली स्थितियों के अनुकूल।
3. लंबी सेवा जीवन, तेल मुक्त स्नेहन सील के लिए उपयुक्त (उचित सामग्री चयन के साथ)।
4. गैसकेट को समायोजित करके समायोज्य सीलिंग प्रदर्शन और घर्षण प्राप्त किया जा सकता है, और अक्षीय आयाम को वी-आकार की सीलिंग रिंगों को जोड़कर या हटाकर समायोजित किया जा सकता है।
5. खराब सीलिंग सतह गुणवत्ता के साथ भी प्रभावी।
लागू परिचालन शर्तें (अत्यधिक मान एक साथ प्रकट नहीं होने चाहिए)
|
दबाव एमपीए |
तापमान ℃ |
गति एम/एस |
मध्यम |
|||
|
≤60 |
-35~+100 (नाइट्राइल रबर या नाइट्राइल क्लॉथ रबर) |
-20~+200 (फ्लोरोरबर या फ्लोरोरबर कपड़ा) |
-200~+260 (पीटीएफई) |
≤0.5 (रबर या कपड़ा-प्रबलित रबर) |
≤15 (पीटीएफई) |
लगभग सभी मीडिया (सामग्री संयोजन का उचित विकल्प) |
सामग्री
1. प्रेशर रिंग सामग्री: पीटीएफई, नाइट्राइल-ब्यूटाडीन रबर (एनबीआर) फैब्रिक, फ्लोरोरबर-ब्यूटाडीन रबर फैब्रिक, नायलॉन, पॉलीऑक्सीमेथिलीन
2. वी-रिंग सामग्री: पीटीएफई, नाइट्राइल-ब्यूटाडीन रबर (एनबीआर) फैब्रिक, फ्लोरोरबर, फ्लोरोरबर-ब्यूटाडीन रबर फैब्रिक, पॉलीयुरेथेन
3. सपोर्ट रिंग सामग्री: नाइट्राइल-ब्यूटाडीन रबर फैब्रिक, फ्लोरोरबर-ब्यूटाडीन रबर फैब्रिक, नायलॉन, पॉलीऑक्सीमेथिलीन, पीटीएफई
आदेश देने का उदाहरण
|
नमूना |
सामग्री |
लागू दायरा |
सील |
|
आरसी15-ए |
वी-रिंग: एनबीआर क्लॉथ, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पीओएम/पीटीएफई |
सामान्य तापमान, उच्च दबाव |
अच्छा |
|
आरसी15-बी |
वी-रिंग: एफकेएम क्लॉथ, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई |
उच्च तापमान, उच्च दबाव |
अच्छा |
|
आरसी15-सी |
वी-रिंग: एनबीआर, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पीओएम/पीटीएफई |
सामान्य तापमान, मध्यम और निम्न दबाव |
उत्कृष्ट |
|
आरसी15-डी |
वी-रिंग: एफकेएम, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई |
उच्च तापमान, मध्यम और निम्न दबाव |
उत्कृष्ट |
|
आरसी15-ई |
वी-रिंग: एनबीआर+एनबीआर क्लॉथ कॉम्बिनेशन, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पीओएम/पीटीएफई |
सामान्य तापमान, मध्यम और उच्च दबाव |
बहुत अच्छा |
|
आरसी15-एफ |
वी-रिंग: एफकेएम+एफकेएम क्लॉथ कॉम्बिनेशन, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई |
उच्च तापमान, मध्यम और उच्च दबाव |
बहुत अच्छा |
|
आरसी15-जी |
वी-रिंग, प्रेशर रिंग, सपोर्ट रिंग: PTFE1/PTFE2/PTFE3/PTFE4 |
उच्च तापमान और उच्च दबाव संक्षारक मीडिया |
सामान्य |
|
आरसी15-एच |
वी-रिंग: पीयू, प्रेशर रिंग, सपोर्ट रिंग: पीयू/पीए/पीओएम/पीटीएफई |
सामान्य तापमान, मध्यम और उच्च दबाव |
बहुत अच्छा |
स्थापना कक्ष नियम
|
रॉड का व्यास डी |
चम्फर लंबाई ज़मीन |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
इष्टतम सीलिंग और घर्षण प्राप्त करने के लिए गैस्केट को समायोजित करके वी-आकार की सील को अक्षीय आयाम में समायोजित किया जा सकता है। लंबे समय तक संचालन के बाद प्रारंभिक टूट-फूट को अक्षीय आयाम को समायोजित करके बढ़ाया जा सकता है। समायोज्य सील गुहा अक्षीय आयाम के लिए अनुशंसित डिज़ाइन 1.025L है, जिसकी समायोजन सीमा 7.5%L है।
