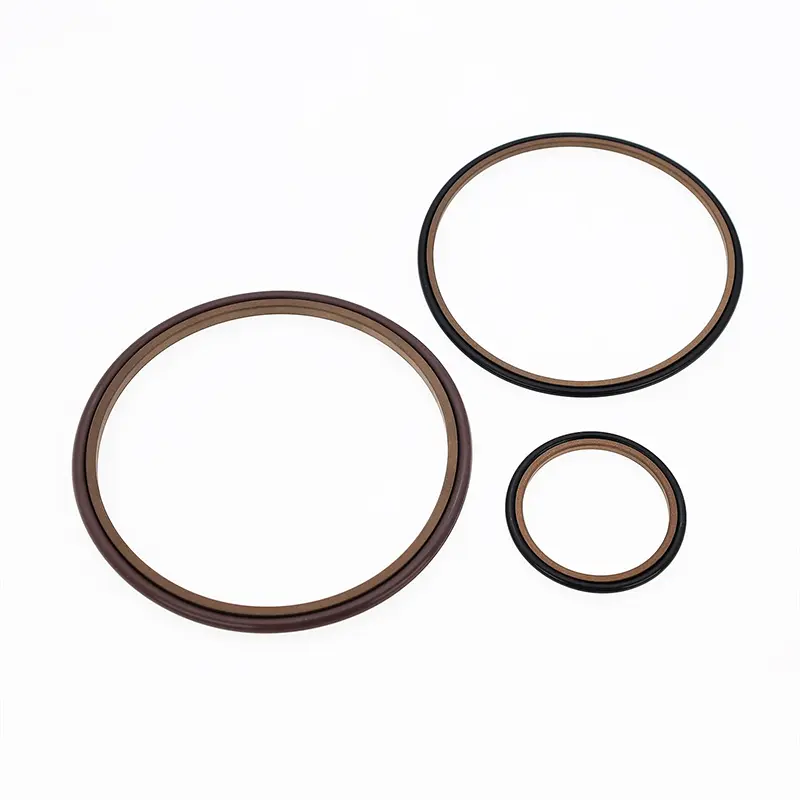

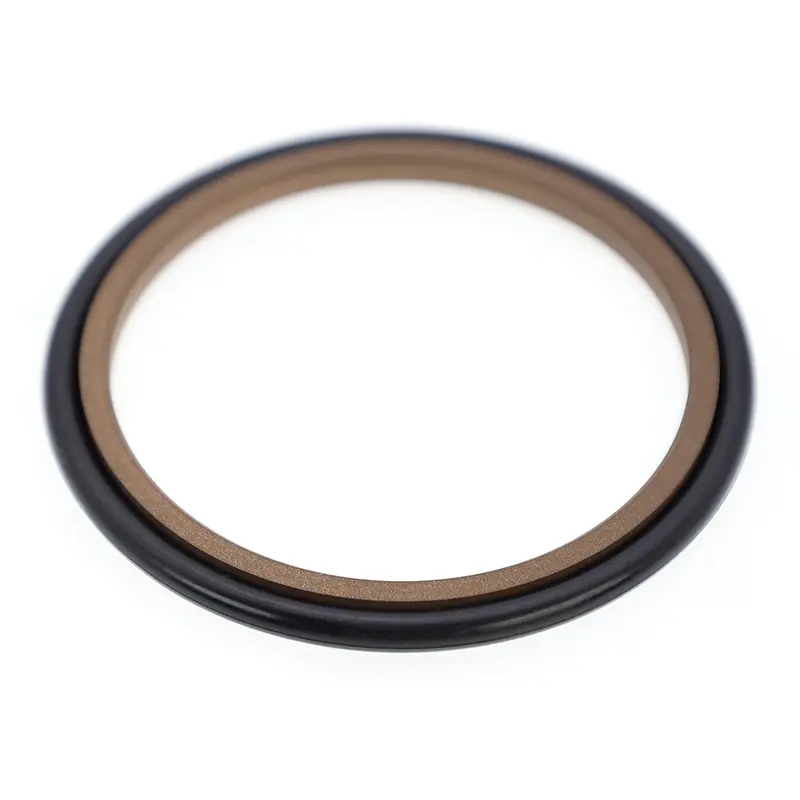

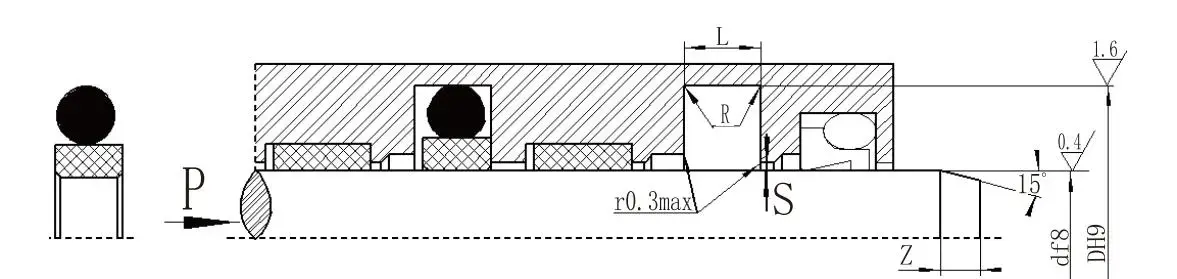

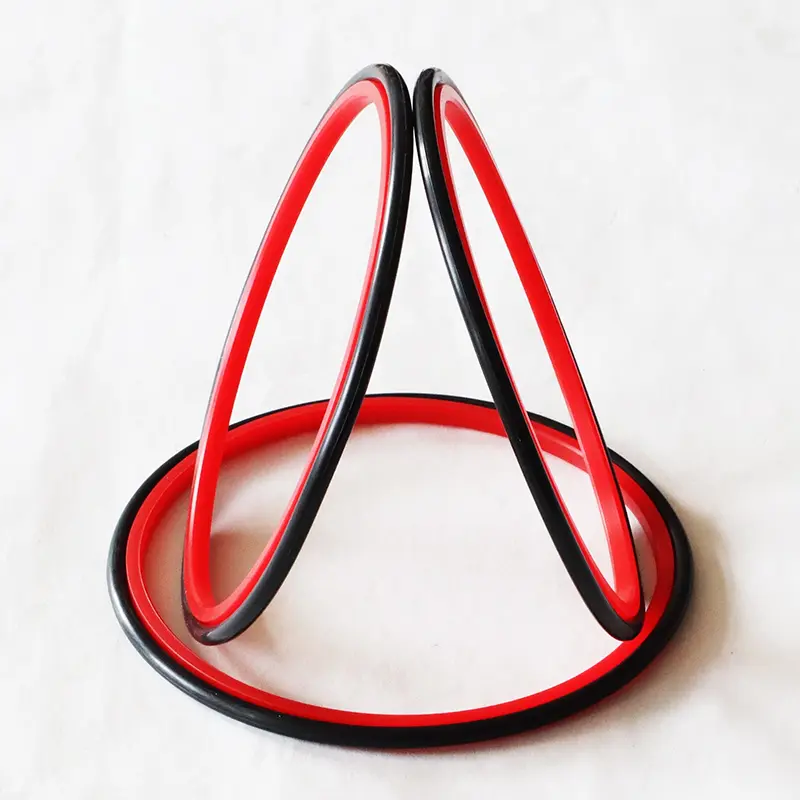

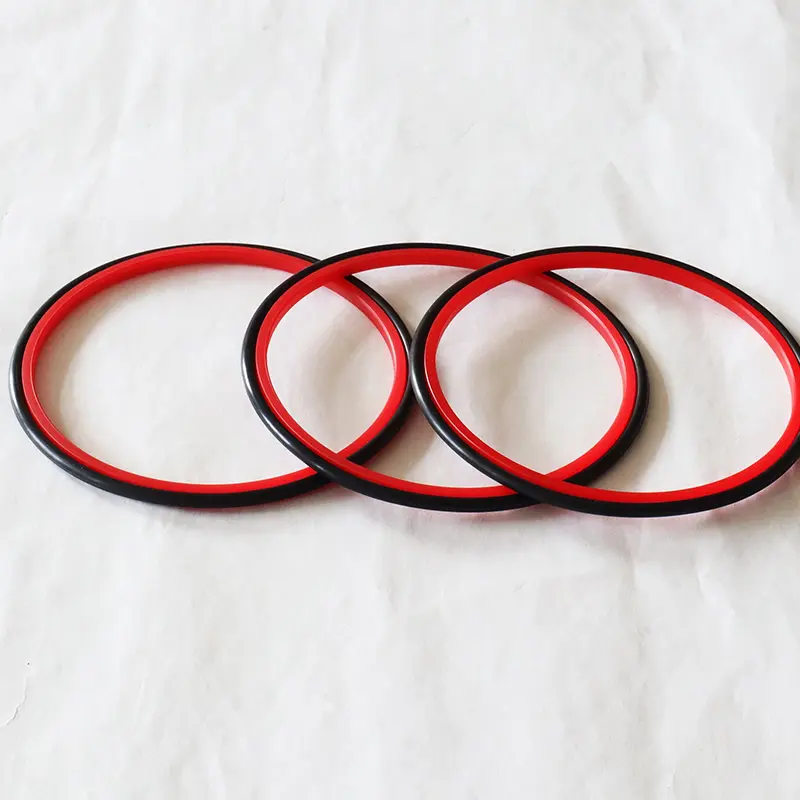

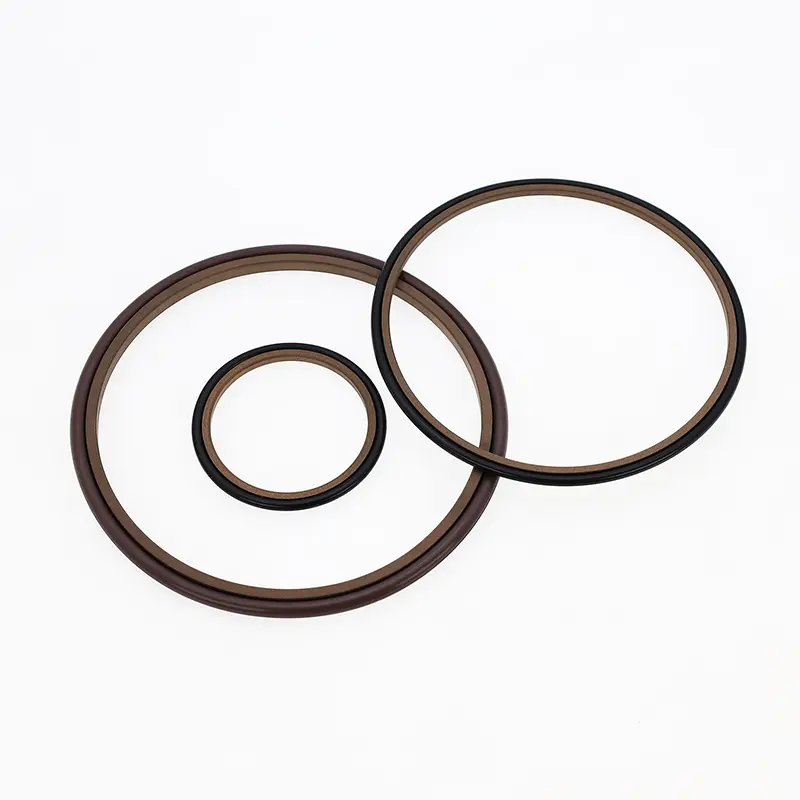

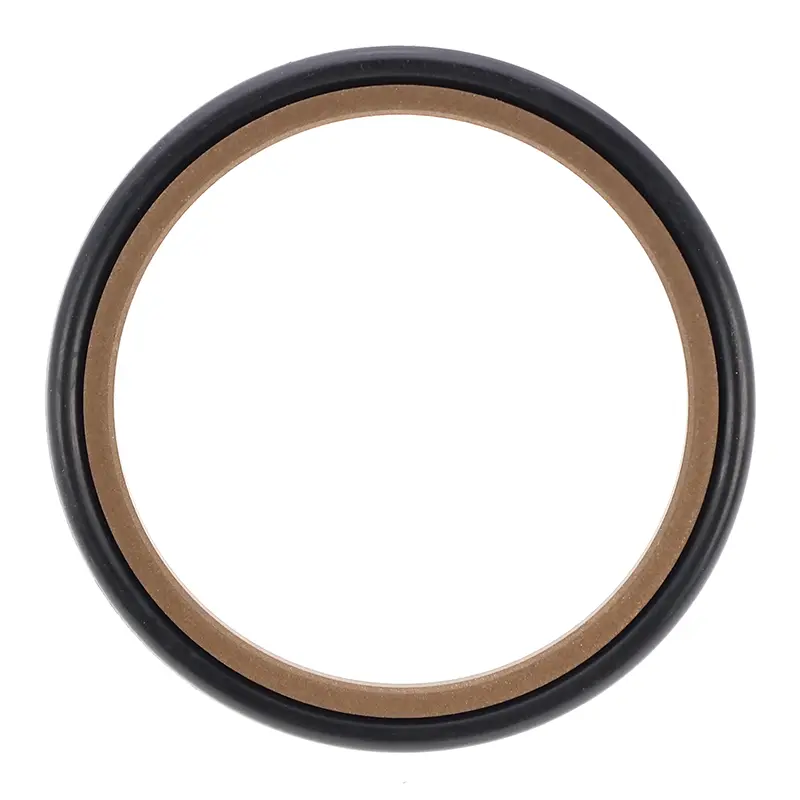

शाफ्ट के लिए ग्लाइड रिंग में पीटीएफई से भरी आयताकार सीलिंग रिंग और एक ओ-रिंग होती है, जो पारस्परिक हाइड्रोलिक अनुप्रयोगों में द्विदिश दबाव सीलिंग के लिए उपयुक्त है। ओ-रिंग रेडियल बल प्रदान करती है और सील रिंग के घिसाव की भरपाई करती है। इन्हें आम तौर पर गाइड रिंग के साथ संयोजन में उपयोग किया जाता है। स्प्लिट (खुले) खांचे का उपयोग 30 मिमी से कम रॉड व्यास के लिए किया जाना चाहिए।
विशेषताएँ:
1. कम घर्षण, कम प्रारंभिक प्रतिरोध, सुचारू गति, समान गतिशील और स्थैतिक घर्षण, और कोई रेंगना नहीं;
2. दबाव और कठोर परिस्थितियों में अत्यधिक स्थिर दबाव;
3. लंबे जीवन, तेल मुक्त सीलिंग के लिए उपयुक्त;
4. पानी जैसे कम-चिपचिपाहट वाले मीडिया को सील करने के लिए उपयुक्त;
लागू कार्य स्थितियाँ (सीमा मान एक ही समय में प्रकट नहीं होने चाहिए)
|
दबाव एमपीए |
तापमान ℃ |
गति एम/एस |
मध्यम |
|
≤60 |
-35~+100 (मिलान ओ-रिंग एनबीआर) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, ज्वाला मंदक द्रव (एचएफए/एचएफबी), पानी, आदि। |
|
-20~+200 (मिलान ओ-रिंग एफकेएम) |
सामग्री चयन
1. उपलब्ध ओ-रिंग सामग्री: R01 नाइट्राइल-ब्यूटाडाइन रबर (NBR), RO2 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: PTFE2, PTFE3, PTFE4, PU, आदि।
आदेश देने का उदाहरण
ऑर्डर मॉडल: RC11-40x55.1x6.3-PTFE3-R01
ऑर्डर मॉडल: RC11-B-40x55.1x6.3-PTFE3-RO2 मॉडल: रॉड व्यास x नाली व्यास x नाली चौड़ाई PTFE3 (संशोधित PTFE) सामग्री कोड: R01, R02 - O-रिंग सामग्री कोड
