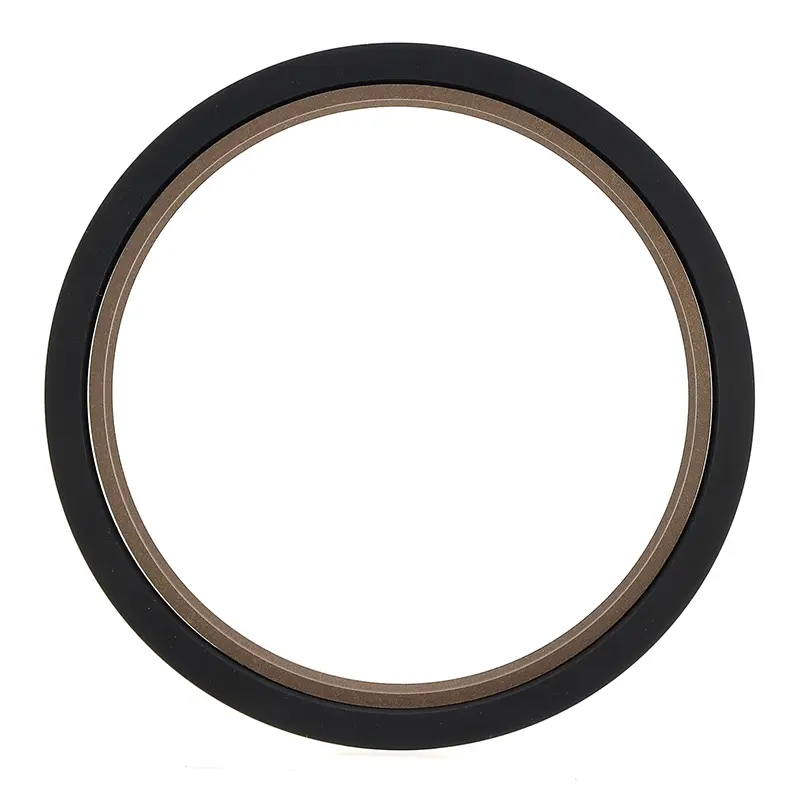

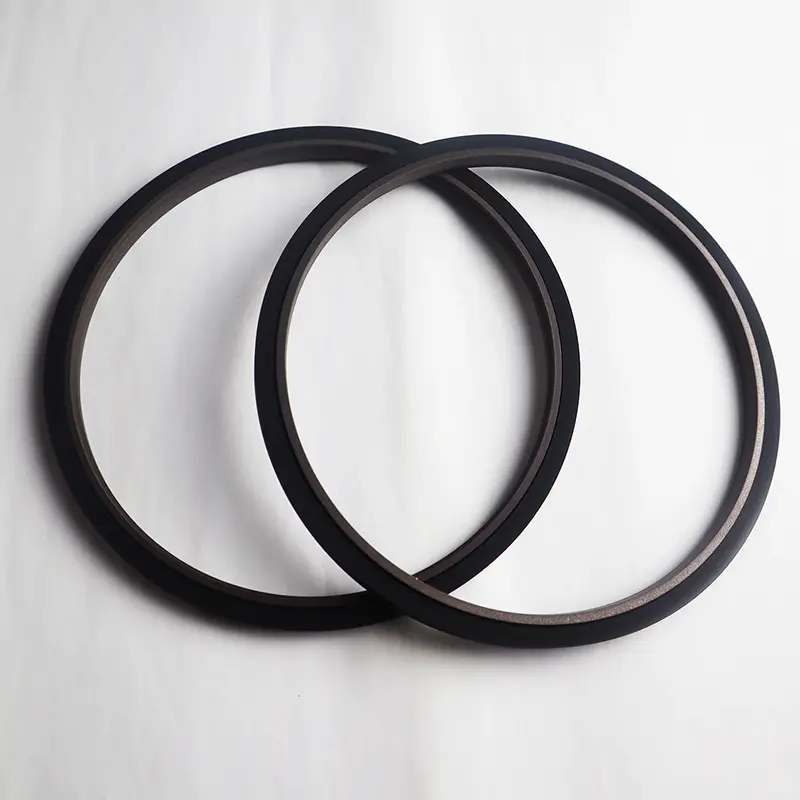

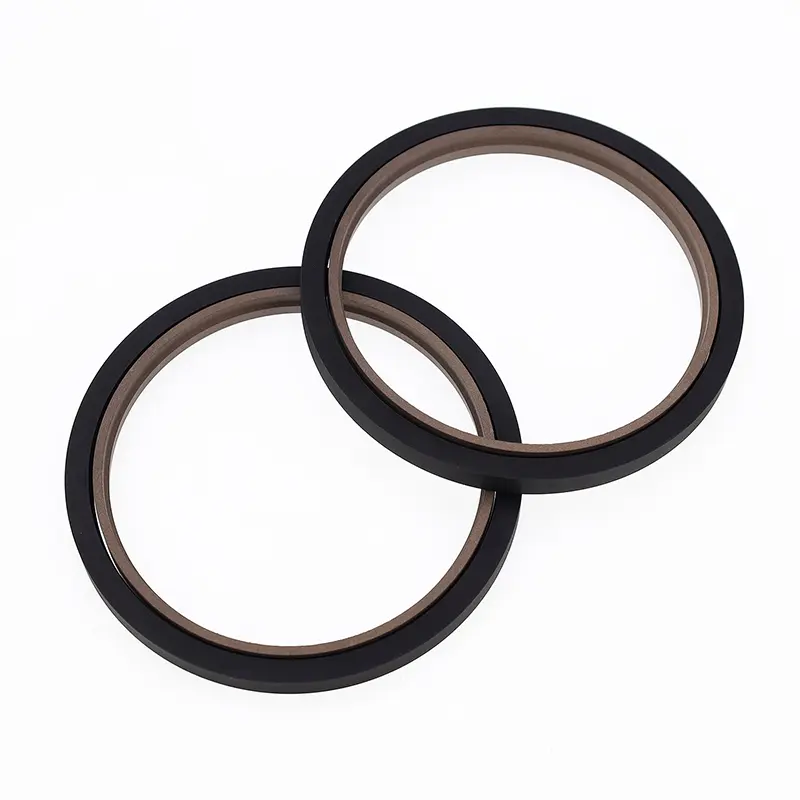

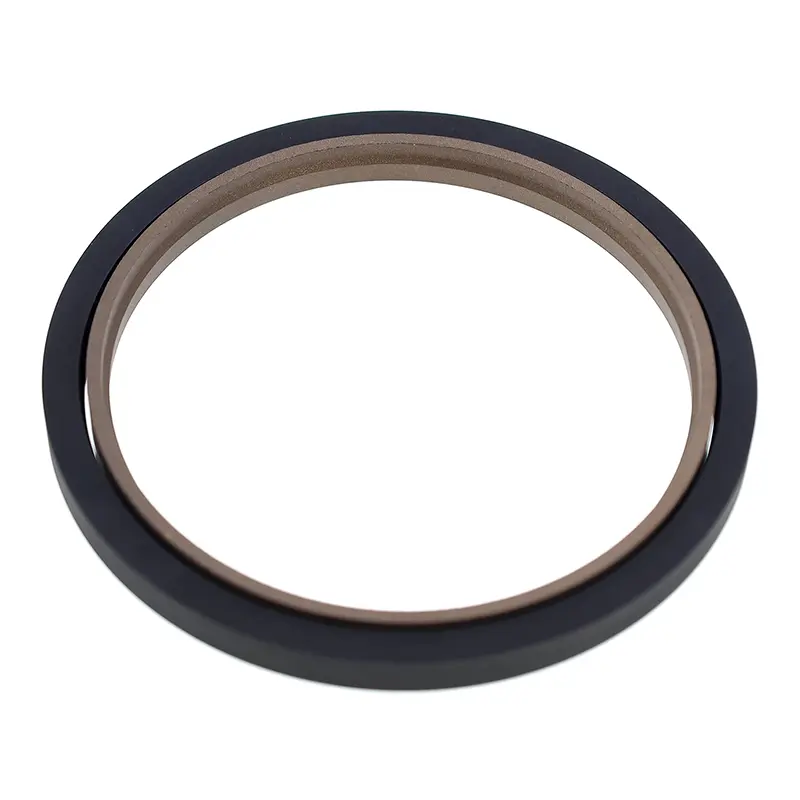

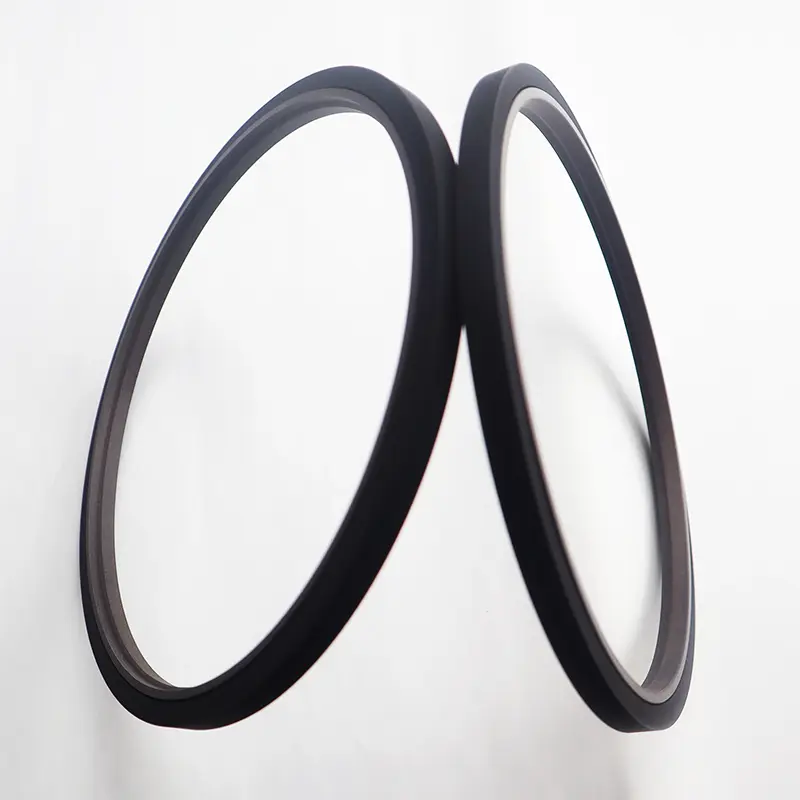

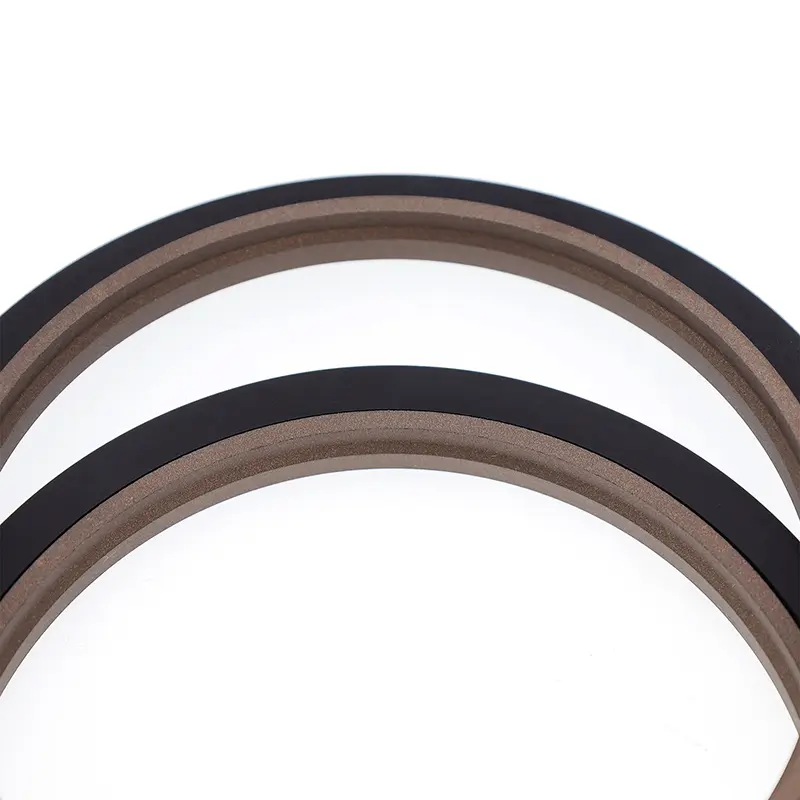

हेवी-ड्यूटी पिस्टन रॉड स्टेप सील्स (स्टेप सील्स) में एक पीटीएफई-भरी स्टेप्ड सील रिंग और एक आयताकार रबर रिंग होती है। वे प्रत्यागामी हाइड्रोलिक अनुप्रयोगों में यूनिडायरेक्शनल दबाव सीलिंग के लिए उपयुक्त हैं। आयताकार रिंग रेडियल बल प्रदान करती है और सील रिंग के घिसाव की भरपाई करती है। इन्हें आम तौर पर गाइड रिंग के साथ संयोजन में उपयोग किया जाता है। स्प्लिट (खुले) खांचे का उपयोग 30 मिमी से कम रॉड व्यास के लिए किया जाना चाहिए। इनका उपयोग आमतौर पर हेवी-ड्यूटी हाइड्रोलिक उपकरणों में किया जाता है।
विशेषताएँ:
1. कम घर्षण, कम प्रारंभिक प्रतिरोध, सुचारू गति, समान गतिशील और स्थैतिक घर्षण, और कोई रेंगना नहीं;
2. दबाव और कठोर परिस्थितियों में उच्च दबाव स्थिरता;
3. लंबी सेवा जीवन, तेल मुक्त सील के लिए उपयुक्त;
4. पानी जैसे कम-चिपचिपाहट वाले मीडिया को सील करने के लिए उपयुक्त।
लागू परिचालन शर्तें (अत्यधिक मान एक साथ प्रकट नहीं होने चाहिए)
|
दबाव एमपीए |
तापमान ℃ |
गति एम/एस |
मध्यम |
|
≤60 |
-35~+100 (मिलान ओ-रिंग एनबीआर) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, ज्वाला मंदक द्रव (एचएफए/एचएफबी), पानी, आदि। |
|
-20~+200 (मिलान ओ-रिंग एफकेएम) |
सामग्री चयन
1. उपलब्ध आयताकार रिंग सामग्री: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: PTFE2, PTFE3, PTFE4, PU, आदि (सामग्री विवरण देखें)।
आदेश देने का उदाहरण
ऑर्डर मॉडल: आरसी12 - 40 x 55 x 7.5 मिमी - पीटीएफई3 - आरओ1 मॉडल - रॉड व्यास x नाली व्यास x नाली चौड़ाई; PTFE3 - संशोधित PTFE सामग्री कोड; R01 - आयताकार रिंग सामग्री कोड
