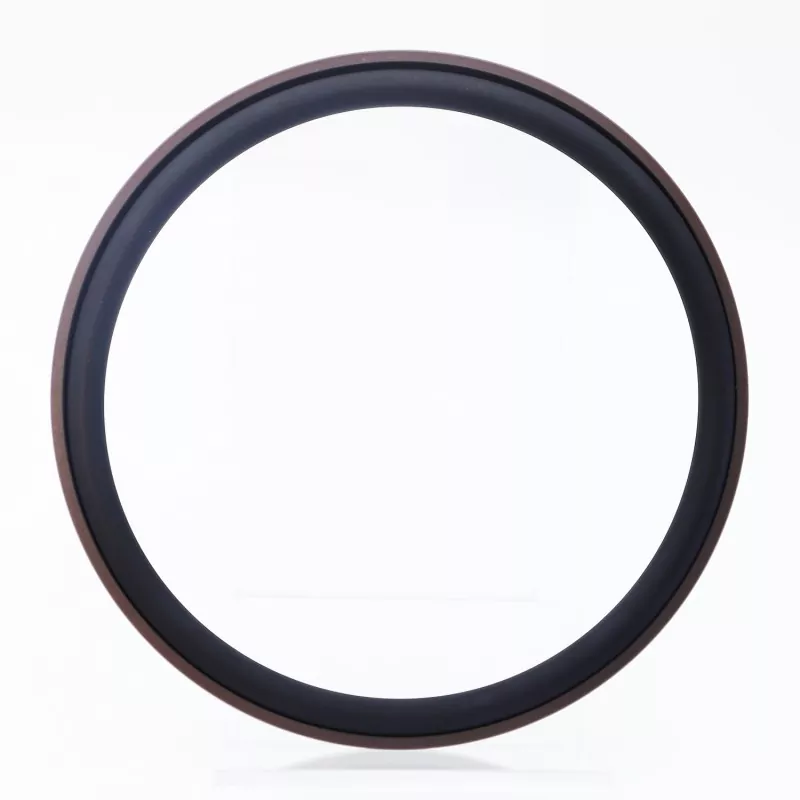

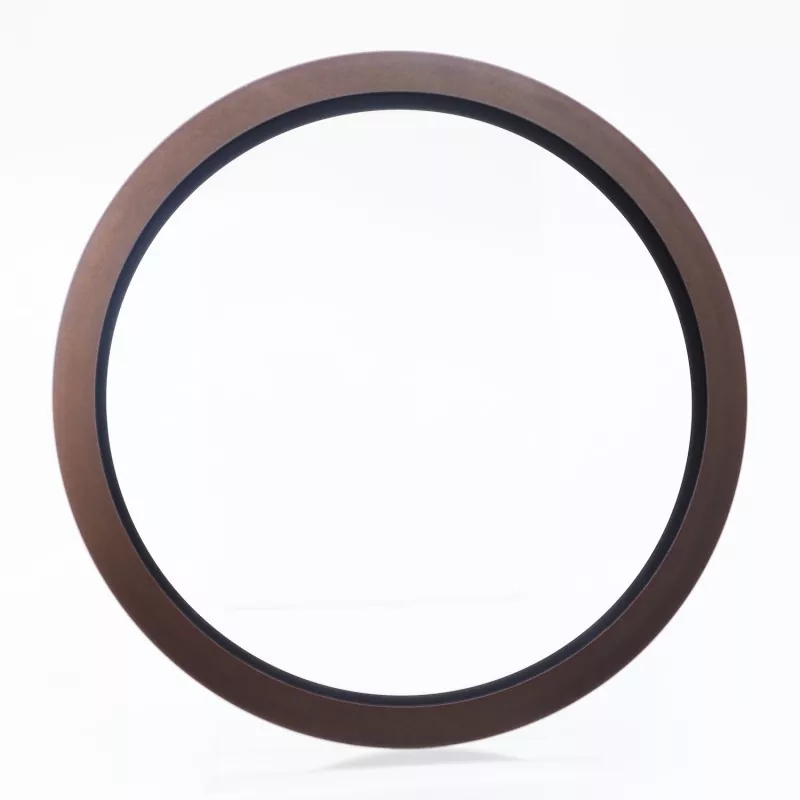

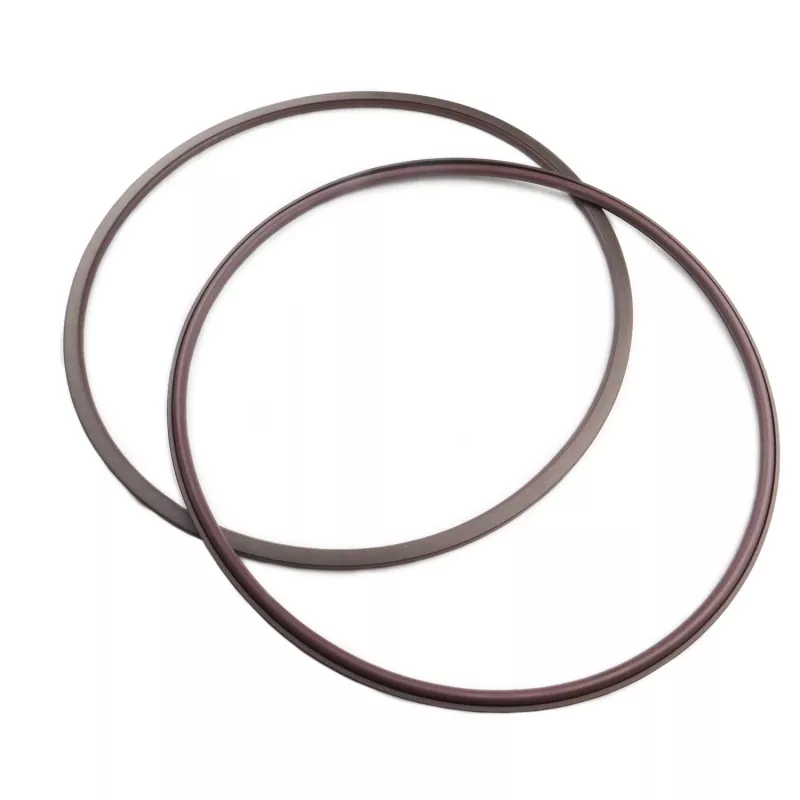

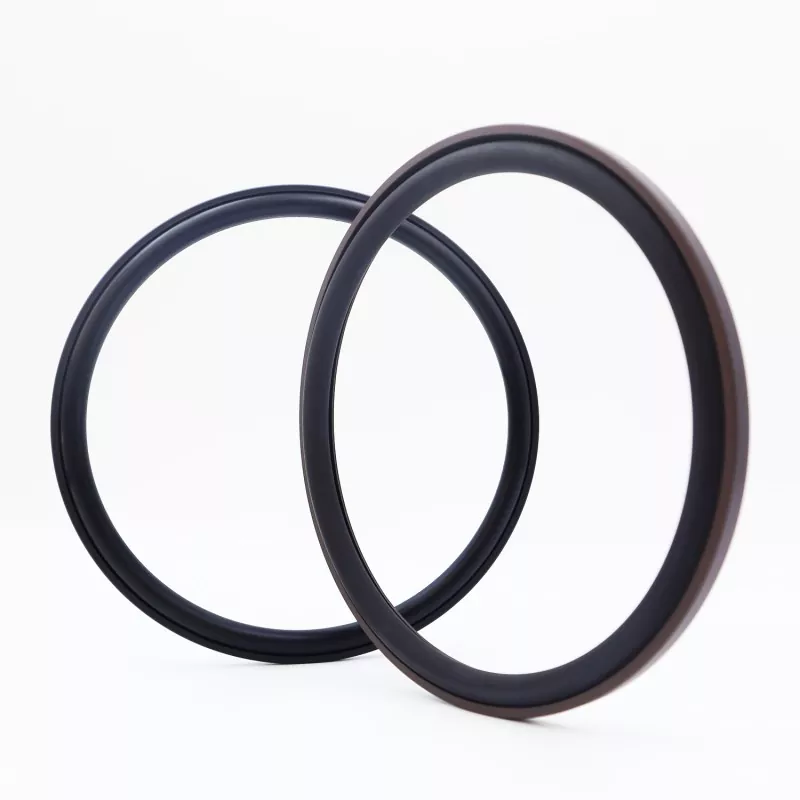

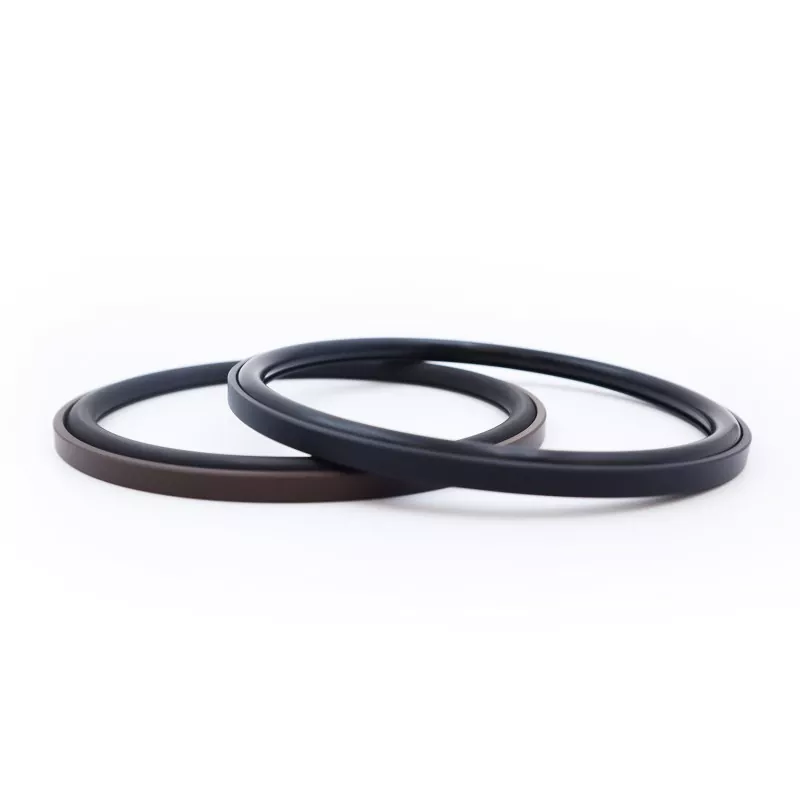

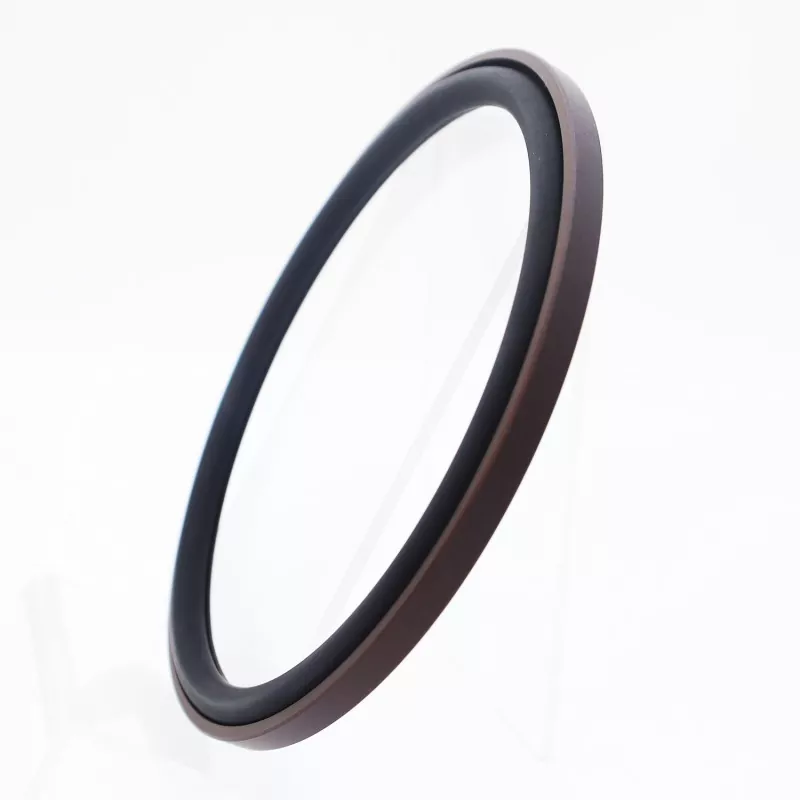

एक्सियल स्टेप कंबाइंड सील में भरे हुए पीटीएफई से बनी एक समकोण सीलिंग रिंग और एक रबर ओ-रिंग होती है; इसे यूनिडायरेक्शनल स्टैटिक सीलिंग अनुप्रयोगों, जैसे अक्षीय (अंत-चेहरा) और निकला हुआ किनारा सील के लिए डिज़ाइन किया गया है। इसमें लंबी सेवा जीवन, उत्कृष्ट सीलिंग प्रदर्शन, उच्च और अति-उच्च दबावों का प्रतिरोध और एक कॉम्पैक्ट संरचनात्मक पदचिह्न है; यह जल-दबाव सीलिंग अनुप्रयोगों के लिए भी उपयुक्त है। यह दो संस्करणों में उपलब्ध है: RC2871-A (आंतरिक दबाव के लिए) और RC2871-B (बाहरी दबाव के लिए)।
ओ-रिंग के पूर्व-संपीड़न द्वारा उत्पन्न निरंतर पकड़ बल के माध्यम से प्रभावी सीलिंग प्राप्त की जाती है, जो एक स्व-ऊर्जावान सीलिंग प्रभाव प्रदान करती है जहां मध्यम दबाव बढ़ने पर सीलिंग प्रदर्शन में सुधार होता है। सीलिंग रिंग के किनारे पर निकला हुआ किनारा डिजाइन ओ-रिंग एक्सट्रूज़न को प्रभावी ढंग से रोकता है, जिससे यह पानी-दबाव सीलिंग वातावरण के साथ संगत रहते हुए उच्च दबाव और अति-उच्च दबाव स्थितियों को आसानी से संभालने की अनुमति देता है।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मध्यम |
|
≤300 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
- |
हाइड्रोलिक तेल, इमल्शन, पानी, आदि। |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |
इस सील में एक समकोण PTFE सीलिंग रिंग और एक O-रिंग शामिल है; ओ-रिंग पूर्व-संपीड़न प्रदान करती है, जिससे सील प्राप्त करने के लिए आवश्यक क्लैंपिंग बल उत्पन्न होता है। दबाव में, यह क्लैम्पिंग बल बढ़ जाता है - जिसका अर्थ है कि दबाव जितना अधिक होगा, सीलिंग प्रदर्शन उतना ही बेहतर होगा। स्लिपर रिंग के साइड-फ़्लेंज डिज़ाइन के लिए धन्यवाद, ओ-रिंग को बाहर निकलने से रोका जाता है, जिससे सील को उच्च दबाव का सामना करने की अनुमति मिलती है।
पैरामीटर रेंज के भीतर सभी विशिष्टताएँ उपलब्ध हैं।
|

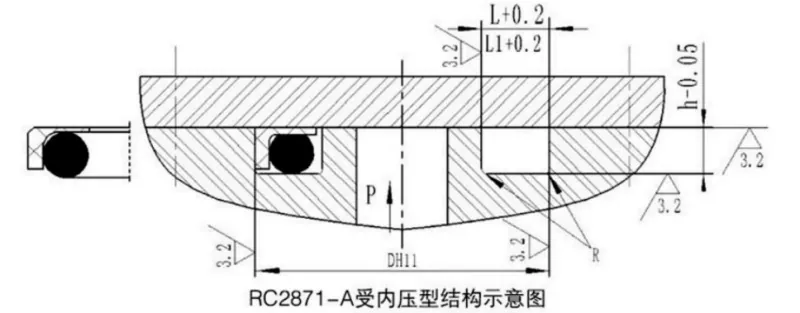

बाहरी व्यास सीमा डी एच11 |
नाली की गहराई एच-0.05 |
नाली की चौड़ाई एल+0.2 |
नाली की चौड़ाई L1 + 0.2 दबाव > 80 एमपीए |
कोने की त्रिज्या आरमैक्स |
ओ-रिंग तार व्यास करना |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
पैरामीटर रेंज के भीतर सभी विशिष्टताएँ उपलब्ध हैं।
|

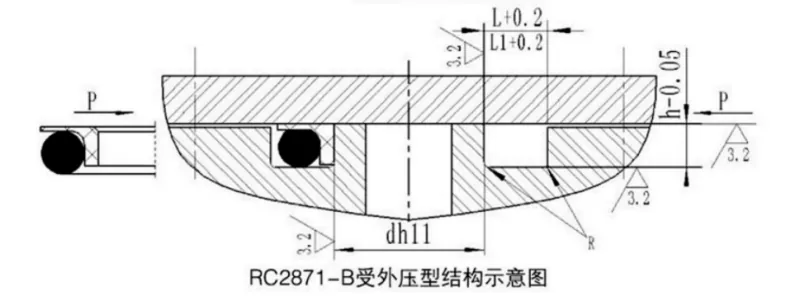

भीतरी व्यास सीमा dh11 |
नाली की गहराई एच-0.05 |
नाली की चौड़ाई एल+0.2 |
नाली की चौड़ाई L1 + 0.2 दबाव > 80 एमपीए |
कोने की त्रिज्या आरमैक्स |
ओ-रिंग तार व्यास करना |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
