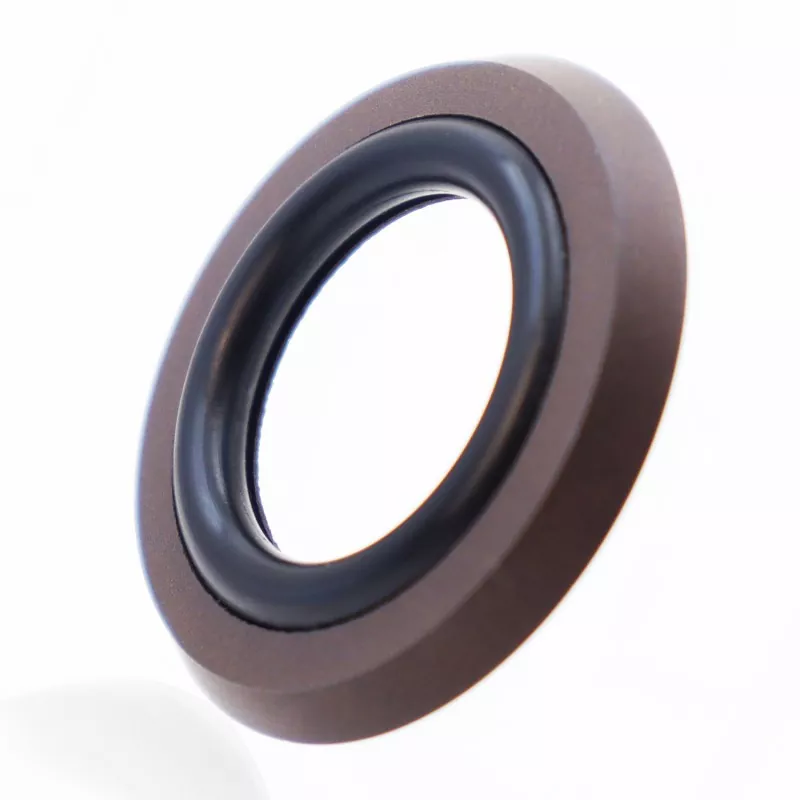

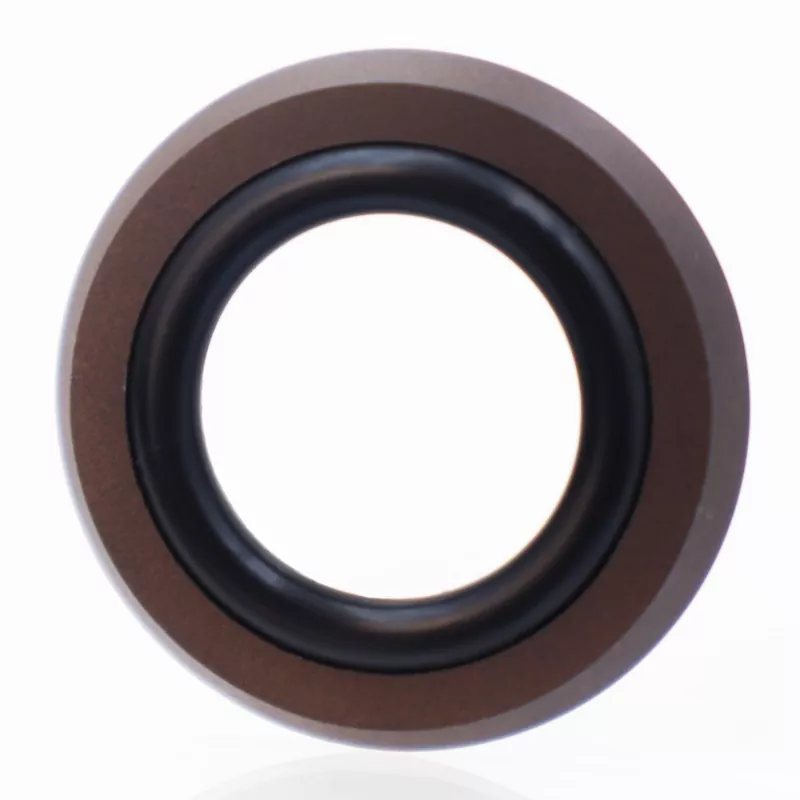

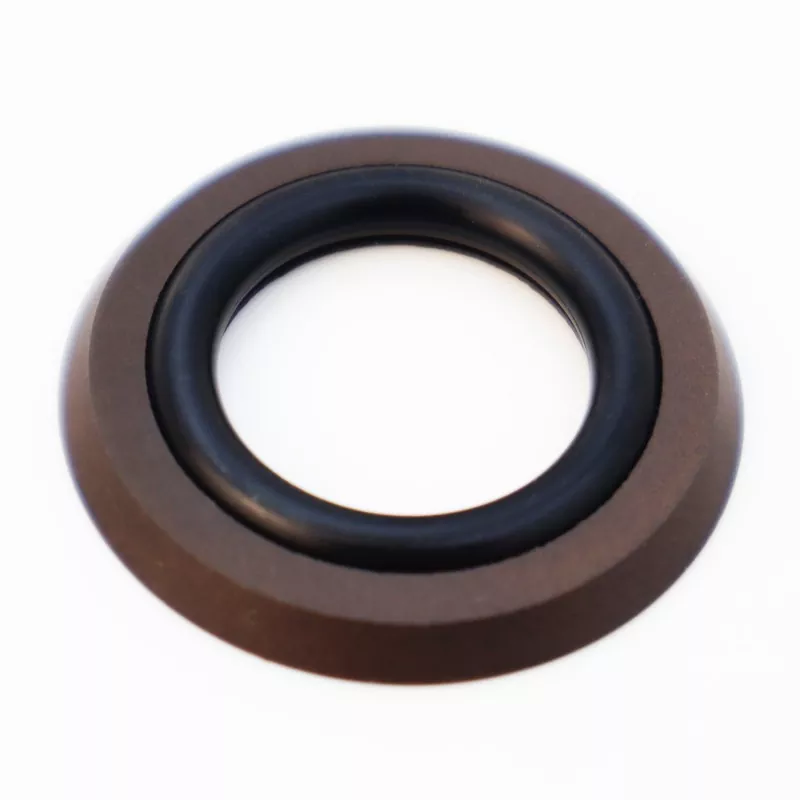

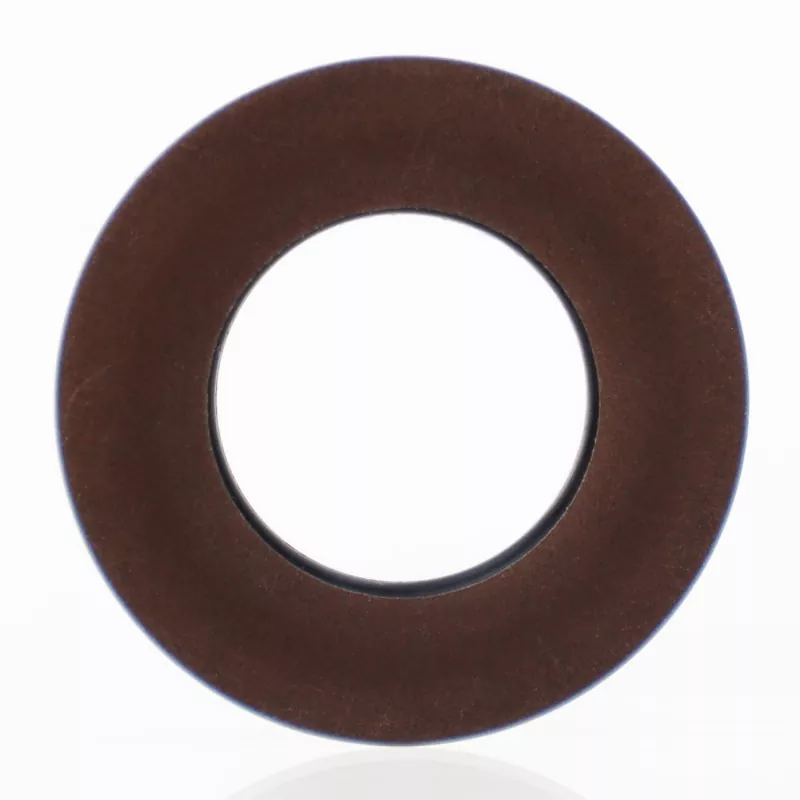

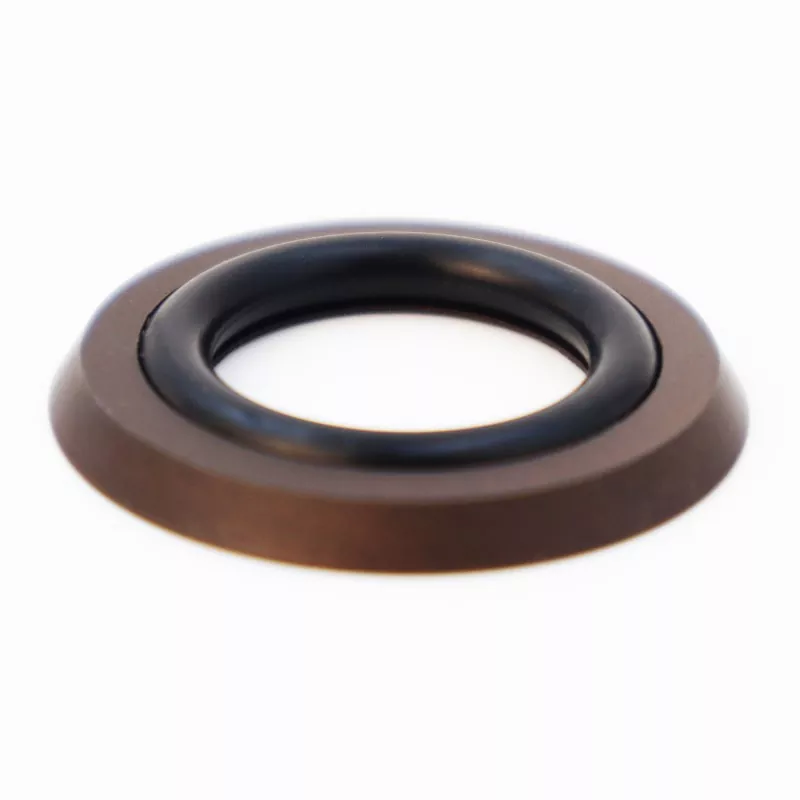

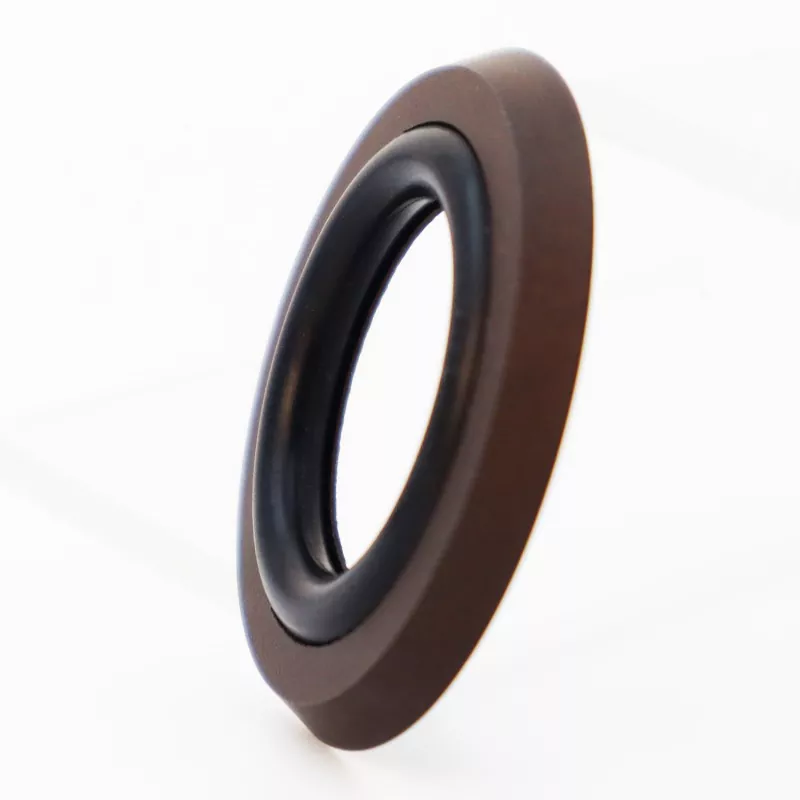

एक्सियल फ़ुट टाइप कंबाइंड सील में भरे हुए पीटीएफई से बनी एक पैर के आकार की सीलिंग रिंग और एक रबर ओ-रिंग होती है। इसे यूनिडायरेक्शनल स्टैटिक सीलिंग अनुप्रयोगों, जैसे अक्षीय (अंत-चेहरा) और निकला हुआ किनारा सील के लिए डिज़ाइन किया गया है। मुख्य विशेषताओं में लंबी सेवा जीवन, उत्कृष्ट सीलिंग प्रदर्शन, उच्च और अति-उच्च दबावों का प्रतिरोध, और एक कॉम्पैक्ट डिज़ाइन शामिल है जिसके लिए न्यूनतम स्थापना स्थान की आवश्यकता होती है; यह हाइड्रोलिक सीलिंग अनुप्रयोगों के लिए भी उपयुक्त है। दो संस्करणों में उपलब्ध है: RC2875-A (आंतरिक दबाव के लिए) और RC2875-B (बाहरी दबाव के लिए)।
इसकी कॉम्पैक्ट संरचना संकीर्ण स्थापना खांचे में फिट होती है, जिससे उपकरण रिसाव का खतरा काफी कम हो जाता है। विशिष्टताओं की एक पूरी श्रृंखला स्टॉक में उपलब्ध है, और हम वैश्विक खरीदारों से पूछताछ और नमूना ऑर्डर का स्वागत करते हैं।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मध्यम |
|
≤60 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, आग प्रतिरोधी तरल पदार्थ (एचएफए/एचएफबी), पानी, आदि। |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |

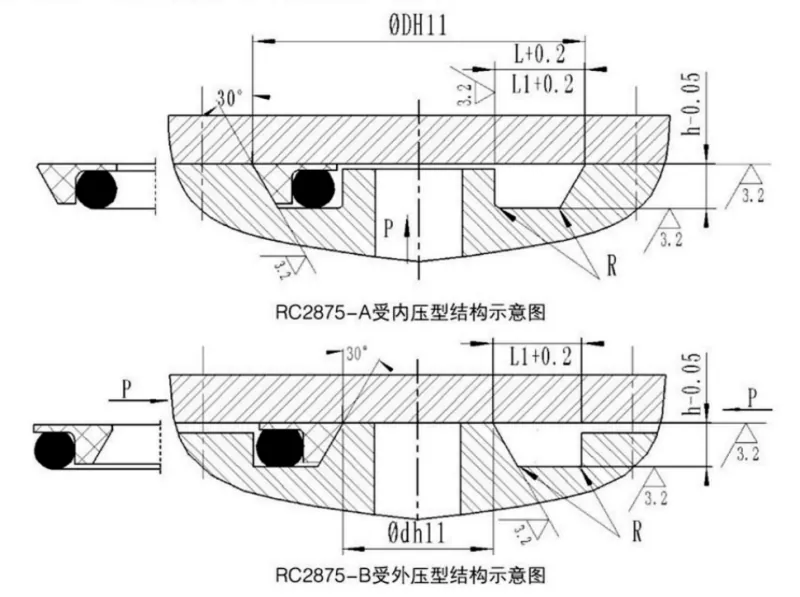

इस सील में एक पैर के आकार की प्रोफ़ाइल और एक ओ-रिंग के साथ एक संशोधित पीटीएफई सील रिंग शामिल है। दबाव में, सील की पकड़ने की शक्ति बढ़ जाती है - जिसका अर्थ है कि दबाव जितना अधिक होगा, सीलिंग प्रदर्शन उतना ही बेहतर होगा। स्लाइड रिंग के पैर के आकार के साइड फ्लैंज डिज़ाइन के लिए धन्यवाद, ओ-रिंग को बाहर निकलने से रोका जाता है, जिससे सील को उच्च और अति-उच्च दबाव का सामना करने की अनुमति मिलती है।
पैरामीटर रेंज के भीतर सभी विशिष्टताएँ उपलब्ध हैं।
|
बाहरी व्यास सीमा डी एच11 |
नाली की गहराई एच-0.05 |
नाली की चौड़ाई एल+0.2 |
नाली की चौड़ाई L1 + 0.2 दबाव > 100 एमपीए |
कोने की त्रिज्या आरमैक्स |
ओ-रिंग तार व्यास करना |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
पैरामीटर रेंज के भीतर सभी विशिष्टताएँ उपलब्ध हैं।
|
भीतरी व्यास सीमा dh11 |
नाली की गहराई एच-0.05 |
नाली की चौड़ाई एल+0.2 |
नाली की चौड़ाई L1 + 0.2 दबाव > 100 एमपीए |
कोने की त्रिज्या आरमैक्स |
ओ-रिंग तार व्यास करना |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
